WKt 555222 - Réfrigérateur à boisson LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur à boisson
Capacité nette	XXX litres
Dimensions (HxLxP)	XXX x XXX x XXX mm
Poids	XXX kg
Consommation énergétique	XXX kWh/an
Niveau sonore	XXX dB
Température réglable	De XXX à XXX °C
Type de refroidissement	XXX
Éclairage intérieur	Oui/Non
Système de verrouillage	Oui/Non
Garantie	XXX ans
Entretien	Nettoyage régulier des surfaces intérieures et extérieures
Consignes de sécurité	Ne pas obstruer les ventilations, éviter l'humidité excessive
Informations supplémentaires	Compatible avec les normes énergétiques de l'UE

FOIRE AUX QUESTIONS - WKt 555222 LIEBHERR

Comment régler la température de mon réfrigérateur à boisson LIEBHERR WKt 555222 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de réglage de la température et sélectionnez la température souhaitée entre 5 °C et 10 °C.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez que la porte est bien fermée et que le réfrigérateur n'est pas surchargé. Assurez-vous également que les ventilations ne sont pas obstruées et que le thermostat est correctement réglé.

Comment nettoyer l'intérieur de mon réfrigérateur LIEBHERR WKt 555222 ?

Pour nettoyer l'intérieur, utilisez un mélange d'eau tiède et de savon doux. Évitez les produits abrasifs. Essuyez délicatement les surfaces et séchez avec un chiffon propre.

Quel type de boissons puis-je stocker dans le réfrigérateur ?

Le réfrigérateur à boisson LIEBHERR WKt 555222 est conçu pour stocker une variété de boissons, y compris des canettes, des bouteilles de vin et des boissons non alcoolisées.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal en raison du compresseur et du ventilateur. Cependant, si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets en contact avec les ventilateurs.

Comment puis-je éviter la formation de givre dans mon réfrigérateur ?

Assurez-vous de ne pas laisser la porte ouverte trop longtemps et vérifiez que les joints de porte sont en bon état. Une température trop basse peut également provoquer de la condensation.

Où puis-je trouver le mode d'emploi de mon réfrigérateur LIEBHERR WKt 555222 ?

Le mode d'emploi est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de Liebherr en recherchant le modèle LIEBHERR WKt 555222.

Comment réinitialiser mon réfrigérateur à boisson ?

Pour réinitialiser le réfrigérateur, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes mineurs de fonctionnement.

Quelle est la capacité de stockage du LIEBHERR WKt 555222 ?

Le LIEBHERR WKt 555222 peut stocker jusqu'à 200 litres de boissons, ce qui équivaut à environ 80 bouteilles de vin ou 160 canettes.

Comment savoir si mon réfrigérateur a besoin d'entretien ?

Si vous remarquez des variations de température, des bruits étranges, ou si la consommation d'énergie augmente, il est conseillé de faire vérifier votre réfrigérateur par un professionnel.

MODE D'EMPLOI WKt 555222 LIEBHERR

Protection de l'environnement

L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareillors du transport pour empêcher au réfrigérant y contenu (indications sur la plaquette signalétique) et à l'huile de s'échapper accidentellement.

• Rendre l'appareil inopérant.
• Débrancher l'appareil.
- Sectionner le câble d'alimentation électrique.

AVERTISSEMENT

Risque d'étouffement avec les films et matériaux d'emballage ! Ne pas laisser les enfants jouer avec les matériaux d'emballage. Déposer les matériaux d'emballage à une déchetterie officielle.

Economiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Dégager les fentes de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiante.
• Ouvrir l'appareil aussi brièvement que possible.

Des dépôts de poussière augmentent la consommation d'énergie :

- Dépoussiérer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.

Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté au stockage de vins dans un environnement domestique ou un environnement semblable.

Est prise en compte, par exemple, l'utilisation

• dans les cuisines du personnel, les pensions de famille,
• par les clients de maisons de campagne, hôtels, motels et autres hébergements,
• par les traiteurs et services semblables dans le commerce de gros.

N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite.

L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive 2007/47/CE relative aux dispositifs médicaux. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération.

De plus, l'appareil n'est pas adapté pour le fonctionnement dans les zones à risque d'explosion.

Données relatives au produit

Les données de l'appareil sont jointes à l'appareil conformément à la disposition (UE) 2017/1369. La fiche de données complète est disponible sur le site Liebherr dans l'espace de téléchargement.

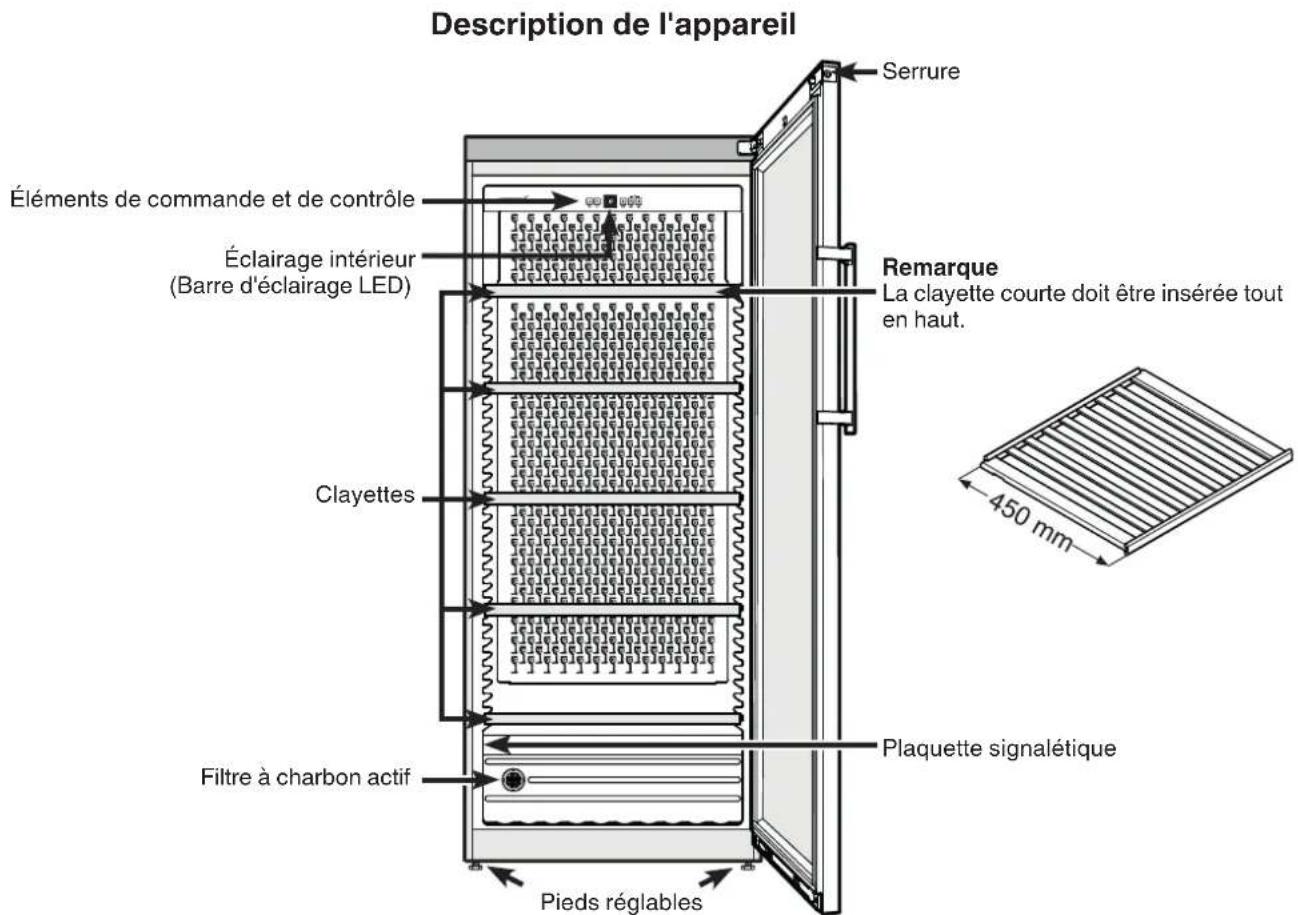

Description de l'appareil Éléments de commande et de contrôle Éclairage intérieur (Barre d'éclairage LED) Clayettes Filtre à charbon actif Pieds réglables Remarque La clayette courte doit être insérée tout en haut. Serrure 450 mm Plaquette signalétique

Recommandations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
• Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, débrancher l'appareil ou ôter/dévisser le fusible.
• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source d'allumage et bien aérer la pièce.
• Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.
• Cet appareil peut être utilisé par des enfants dès 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

• Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés/surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.

• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.

• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.

- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.

- Pour les appareils équipés de fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants.

- L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

- La barre d'éclairage LED située dans l'appareil sert d'éclairage à l'intérieur de l'appareil. Elle n'est pas destinée à l'éclairage de pièces.

- À une altitude de plus de 1500 m au-dessus du niveau de la mer, la vitre de la porte peut se briser lors du transport ou du fonctionnement de l'appareil en raison de la pression atmosphérique réduite. Les éclats de verre à arêtes vives peuvent provoquer des blessures graves.

Classe climatique

La classe climatique indique la tempé rature ambiante à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.

La classe climatique est indiquée sur la plaquette signalétique.

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

Classe climatique Température ambiante

SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+16 °C à +38 °C
SN-ST	+10 °C à +38 °C
T	+16 °C à +43 °C
SN-T	+10 °C à +43 °C

Ne pas utiliser l'appareil en dehors de la plage de température indiquée.

Mise en place

• Eviter d'installer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage ou autre).

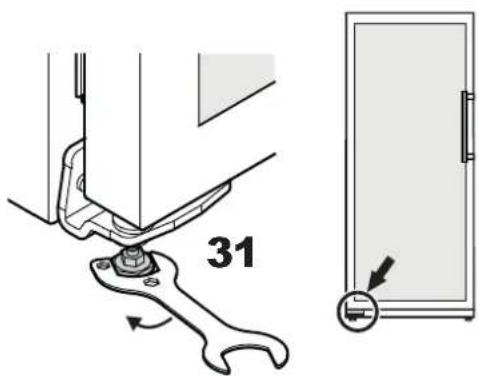

• Le sol doit être horizontal et plan. Pour compenser les irrégularités du sol, ajuster les pieds réglables en hauteur.

- Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.

- Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m³ pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

- Toujours placer l'appareil directement contre le mur.

- Placer l'appareil à son emplacement dans sa position définitive. Dévisser le pied réglable au support inférieur jusqu'à ce qu'il repose au sol, puis le dévisser encore de 90°.

- Dans le cas où plusieurs appareils sont disposés côte à côte, un espace de 50 mm doit être laissé entre les appareils. Si cet espacement est trop petit, de l'eau de condensation peut se former sur les parois latérales des appareils.

- Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut qui s'alignera à la hauteur de la cuisine.

Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élément haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élément et le mur, sur toute la largeur de l'élément. L'ouverture

d'aération disponible sous le plafond de la cuisine devra présenter une section minimale de 300 cm².

min.300 cm²

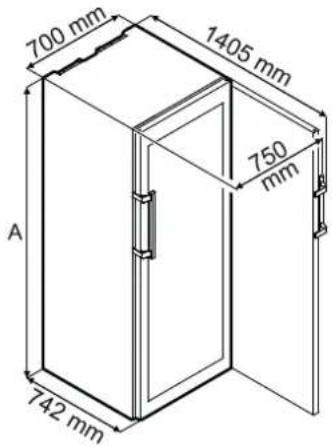

Dimensions

WKt 4552 A = 1650 mm WKt 5552 A = 1920 mm

700 mm 1405 mm 750 mm A 742 mm

Raccordement électrique

Seul le courant alternatif doit être utilisé pour alimenter l'appareil. La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible.

Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.

La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.

Ne pas brancher l'appareil à une rallonge ou à une multiprise.

Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphasé) ou de "fiches économie d'énergie". Risque d'endommagement du système électronique !

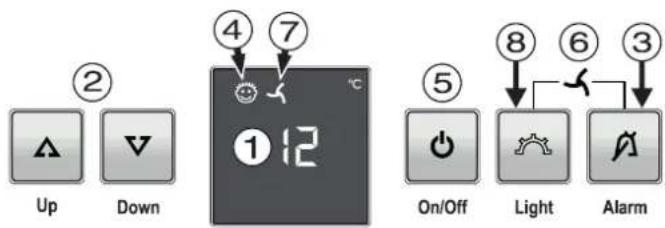

Éléments de commande et de contrôle

① Affichage de température
② Touches de réglage température
③ Touche d'arrêt alarme sonore
④ Symbole Sécurité enfants activée
⑤ Touche Marche-Arrêt
⑥ Combinaison de touches Ventilateur Marche-Arrêt
⑦ Symbole Ventilateur allumé
⑧ Touche Marche-Arrêt de l'éclairage intérieur

Mise en marche et arrêt de l'appareil

Mise en marche

Appuyer sur la touche On/Off pour que l'affichage de température s'allume.

On/Off

Arrêt

Maintenir la touche On/Off enfoncée pendant env. 3 secondes pour éteindre l'affichage de température.

Réglage de la température

Élever la température

Appuyer sur la touche de réglage Up.

Up

Down

Abaisser la température

Appuyer sur la touche de réglage Down.

• L'affichage se met à clignoter dès que la touche est pressée pour la première fois.
• Modifier le réglage de la température par des pressions répétées sur la touche.
• Environ 5 secondes après toute dernière pression sur une touche, l'electronique de l'appareil passe automatiquement à l'affichage de la température instantanée.

Conservation des vins

Pour les conserver à long terme, il est recommandé de stocker les vins à une température comprise entre 10 °C et 14 °C.

Cette température, équivalente à celle d'une cave à vins, réunit les conditions optimales nécessaires à la maturation du vin.

Les températures de dégustation recommandées pour les différents vins sont les suivantes :

Vin rouge de +14 °C à +18 °C

Rosé de +10 °C à +12 °C

Vin blanc de +8 °C à +12 °C

Clairette, prosecco de +7 °C à +9 °C

Champagne de +5 °C à +7 °C

Alarme porte ouverte

Lorsque la porte reste ouverte pendant plus de 60 s, l'alarme sonore retentit.

Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyer sur la touche Alarm pour éteindre l'alarme sonore.

Alarm

En refermant la porte, vous réactivez la fonction d'alarme.

Alarme température

En cas de températures non autorisées à l'intérieur de l'appareil, l'alarme sonore retentit et l'affichage de la température clignote.

• Appuyer sur la touche Alarm pour éteindre l'alarme sonore.
  L'affichage de la température arrête de clignoter dès que la température intérieure atteint la valeur réglée.

Alarme température sur un appareil défectueux

En cas de défaut de l'appareil, la température intérieure peut être trop élevée ou trop basse. L'alarme sonore se déclenche et l'affichage de la température clignote.

Si une température trop élevée (chaude) s'affiche, d'abord vérifier que la porte est bien fermée.

Si la valeur de la température affichée est toujours trop haute ou trop basse au bout d'une heure, contacter le S.A.V.

- Appuyer sur la touche Alarm pour éteindre l'alarme sonore.

Si F1 apparaît dans l'affichage, cela signifie qu'un défaut s'est produit dans l'appareil. Dans ce cas, contacter le S.A.V.

Interrupteur ventilation

Le ventilateur à l'intérieur de l'appareil garantit une température intérieure constante et homogène ainsi qu'un climat favorable à la conservation du vin.

En activant l'interrupteur ventilation, le degré hygrométrique à l'intérieur de l'appareil augmente encore ce qui a un effet positif sur la conservation de longue durée.

Une hygrométrie plus élevée empêche à long terme les bouchons de se dessécher.

Mise en marche

Appuyer d'abord sur la touche Alarm puis sur la touche Light. La LED ✦ est allumée.

② Light Alarm ①

Arrêt

Appuyer d'abord sur la touche Alarm puis sur la touche Light. La LED ✦ s'éteigne.

Remarque

En cas de faible température ambiante à l'emplacement de l'appareil, le ventilateur peut également fonctionner lorsqu'il est désactivé.

Fonctions supplémentaires

Le mode de réglage vous permet d'utiliser la sécurité enfants et de modifier l'intensité lumineuse de l'affichage. La sécurité enfants vous permet de protéger l'appareil contre tout arrêt involontaire.

Activer la sécurité enfants

Appuyer sur pendant 5 sec. Affichage = Light

Désactiver la sécurité enfants

Fonctions supplémentaires

Réglage de l'intensité lumineuse de l'affichage

Appuyer sur pendant 6 sec. Affichage = Light

Sélectionner le réglage souhaité à l'aide des touches △ ou ▼

h1 = intensité lumineuse minimale h5 = intensité lumineuse maximale

Le réglage de l'intensité lumineuse s'active au bout d'une minute.

Remarque

Lorsqu'une touche est pressée, l'affichage s'allume à l'intensité lumineuse maximale pendant 1 minute.

À la mise en service de l'appareil, l'intensité lumineuse réglée ne s'applique que si la température intérieure réglée pour l'appareil est atteinte.

Mode de présentation

Le mode de présentation peut être activé pour présenter l'appareil à des expositions ou dans des espaces de vente comme en situation réelle.

Quand ce mode est activé, le circuit frigorifique est hors fonction !

Sice modea été activé par erreur, il peut être désactivé commesuit

Appuyer sur Light + pendant 5 sec. On/Off

Le groupe compresseur démarre. L'affichage de la température clignote.

L'appareil se trouve alors en mode de fonctionnement normal.

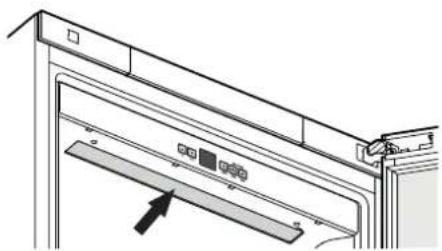

Éclairage intérieur

L'éclairage intérieur est assuré par une barre d'éclairage LED située dans la partie supérieure de la cuve.

L'éclairage intérieur s'allume automatiquement lorsque la porte de l'appareil est ouverte.

Si l'éclairage intérieur doit rester allumé lorsque la porte de l'appareil est fermée, appuyer sur la touche Light.

Light

L'intensité lumineuse de l'éclairage LED correspond à la classe laser 1/1M.

Attention

Le cache de l'éclairage ne peut être retiré que par le S.A.V. Lorsque le cache est retiré, ne jamais regarder directement l'éclairage à travers de lentilles optiques. La vision risque en effet d'être abîmée.

Serrure de sécurité

La serrure de la porte de l'appareil est équipée d'un mécanisme de sécurité.

Fermer l'appareil à clé :

• Insérer la clé en suivant la direction 1 indiquée.
  • Tourner la clé à 180°.

Pour ouvrir de nouveau l'appareil, procéder aux étapes dans le même ordre.

1 2

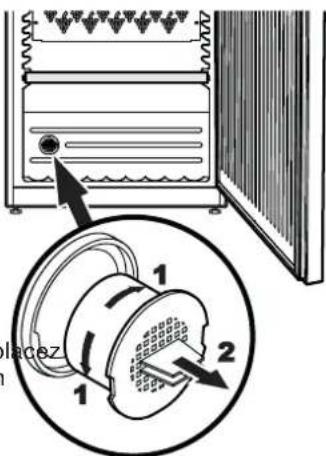

Filtre à charbon actif : renouvellement de l'air assuré

Selon les conditions d'environnement, les vins continuent d'évoluer en permanence : la qualité de l'air est donc un facteur déterminant de sa conservation.

Nous recommandons l'échange annuel du filtre représenté, que vous pouvez commander auprès de votre revendeur spécialisé.

Remplacement du filtre: saisissez le filtre par sa poignée. Tournez de 90° vers la droite ou vers la gauche. Vous pouvez ensuite extraire le filtre.

Mise en place du filtre: pl le filtre et sa poignée en position verticale. Toumez de 90° vers la droite ou vers la gauche jusqu'à ce qu'il s'enclipse.

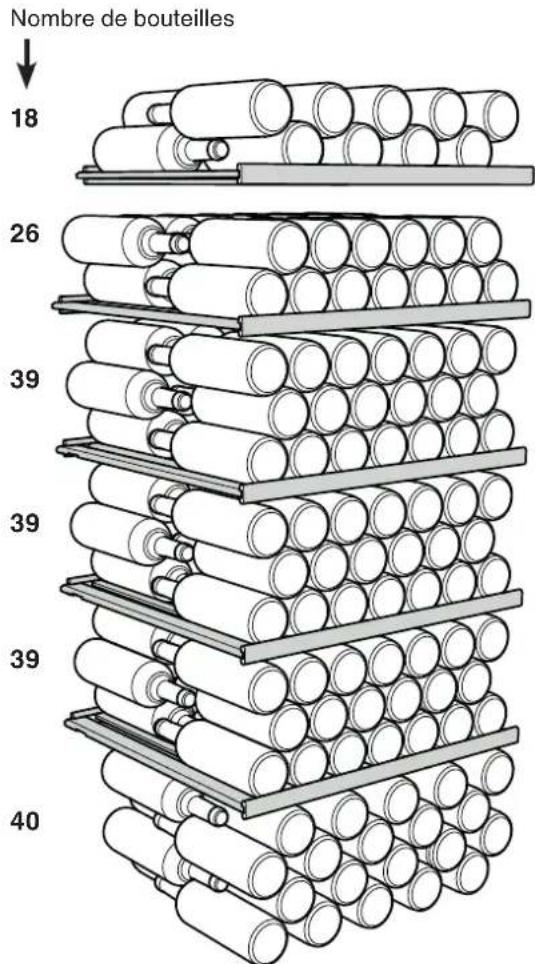

Schémas de stockage pour des bouteilles de Bordeaux de 0,75 l

WKt 4552

Nombre de bouteilles 18 26 39 39 39 40

Au total 201 bouteilles

Seule cette disposition des clayettes permet de stocker le nombre de bouteilles indiqué.

WKt 4552 210 mm 240 mm 240 mm 240 mm 260 mm WKt 5552 240 mm 240 mm 240 mm 240 mm 260 mm

La charge maximale par clayette est de 60 kg.

WKt 5552

Nombre de bouteilles

18 39 39 39 39 39 40

Au total 253 bouteilles

Etiquettes d'identification

L'appareil est livré avec un porte-éti- quette et une étiquette d'identification pour chaque surface de rangement.

Vous pouvez ainsi indiquer quelle est la sorte du vin conservé à chaque niveau.

Des étiquettes d'identification peuvent être obtenues auprès de votre reven- deur spécialisé.

Encliqueter le porte-étiquette et insérer l'étiquette sur le côté.

Avant de procéder au nettoyage, arrêter impérativement l'appareil. Débrancher la prise de l'appareil ou ôter (ou dévisser) le fusible.

• Nettoyer l'intérieur ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
• Utiliser un produit nettoyant pour vitres pour nettoyer les surfaces vitrées et un produit nettoyant pour acier inox vendu habituellement dans le commerce pour les surfaces en acier.

Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures !

• Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
• Ne pas détériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.

Pannes éventuelles

• F1 s'affiche.

– Il s'agit d'un défaut de l'appareil. Contacter le S.A.V.

Vous pouvez remédier vous-même aux pannes sui vantes en contrôlant les causes possibles.

• L'appareil ne fonctionne pas :

• L'appareil est-il en position marche ?
• La prise de courant est-elle bien enfoncée ?
• Le fusible de la prise est-il en bon état ?

- Le groupe compresseur ne démarre pas mais une valeur est indiquée sur l'affichage de température lors du branchement de la prise.

- Le mode de présentation est activé. Désactiver le mode de présentation selon les instructions du chapitre Fonctions supplémentaires - Mode de présentation.

• L'appareil est trop bruyant :

• L'appareil est peut-être mal calé.
• Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dûs à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.

- La température n'est pas assez basse :

• Le réglage de la température est-il correct ? (voir chapitre "Réglage de la température")
• Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
• La ventilation est-elle correctement assurée ?
• L'appareil a-t-il été installé trop près d'une source de chaleur ?

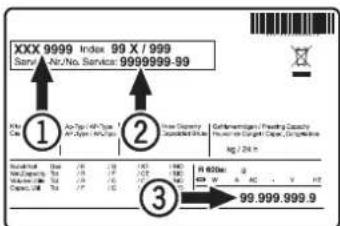

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation ①, le numéro S.A.V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.

XXX 9999 Index 99 X / 999 Service Air/No. Services 9999999-99 ① Air Type (Air Type) Air Type (Air Type) ② Air Diameter (Air Diameter) (Air Diameter) 300mm x 100 mm x 200 mm x 300 mm x 400 mm x 500 mm x 600 mm x 700 mm x 800 mm x 900 mm x 1000 mm x 1100 mm x 1200 mm x 1300 mm x 1400 mm x 1500 mm x 1600 mm x 1700 mm x 1800 mm x 1900 mm x 2000 mm x 2100 mm x 2200 mm x 2300 mm x 2400 mm x 2500 mm x 2600 mm x 2700 mm x 2800 mm x 2900 mm x 3000 mm x 3100 mm x 3200 mm x 3300 mm x 3400 mm x 3500 mm x 3600 mm x 3700 mm x 3800 mm x 3900 mm x 4000 mm x 4100 mm x 4200 mm x 4300 mm x 4400 mm x 4500 mm x 4600 mm x 4700 mm x 4800 mm x 4900 mm x 5000 mm x 5100 mm x 5200 mm x 5300 mm x 5400 mm x 5500 mm x 5600 mm x 5700 mm x 5800 mm x 5900 mm x 6000 mm x 6100 mm x 6200 mm x 6300 mm x 6400 mm x 6500 mm x 6600 mm x 6700 mm x 6800 mm x 6900 mm x 7000 mm x 7100 mm x 7200 mm x 7300 mm x 7400 mm x 7500 mm x 7600 mm x 7700 mm x 7800 mm x 7900 mm x 8000 mm x 8100 mm x 8200 mm x 8300 mm x 8400 mm x 8500 mm x 8600 mm x 8700 mm x 8800 mm x 8900 mm x 9000 mm x 9100 mm x 9200 mm x 9300 mm x 9400 mm x 9500 mm x 9600 mm x 9700 mm x 9800 mm x 99

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

Inversion du sens d'ouverture de la porte

L'inversion du sens d'ouverture de la porte ne peut être effectuée que par un personnel spécialisé.

Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.

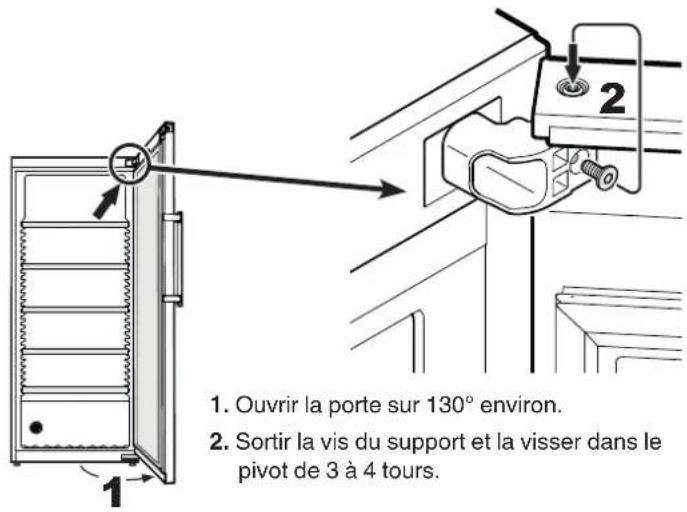

1. Ouvrir la porte sur 130° environ. 2. Sortir la vis du support et la visser dans le pivot de 3 à 4 tours.

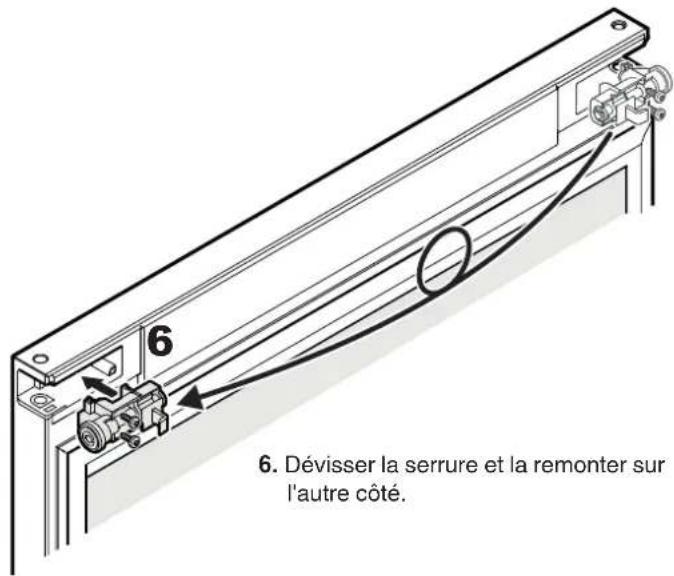

6 6. Dévisser la serrure et la remonter sur l'autre côté.

1. Dévisser la serrure et la remonter sur l'autre côté.

3

Attention

Elle doit être tenue par une personne.

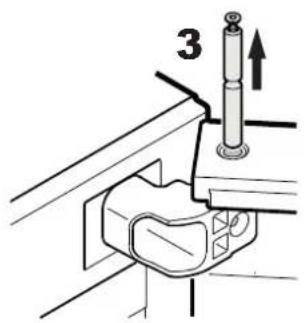

1. Retirer le pivot.

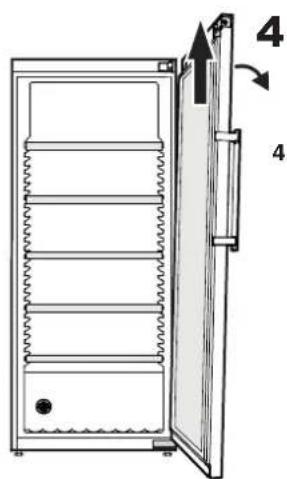

1. Incliner légèrement la porte sur le côté et la soulever.

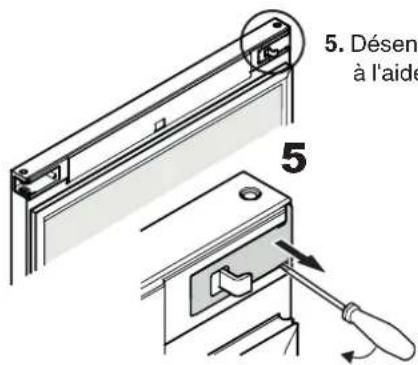

5. Désence à l'aide 5

1. Désenclipser et retirer le cache à l'aide d'un petit tournevis.

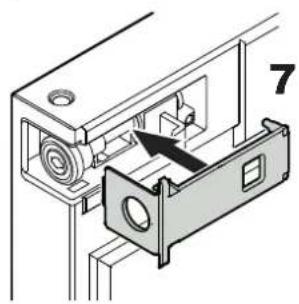

1. Enclencher le cache.

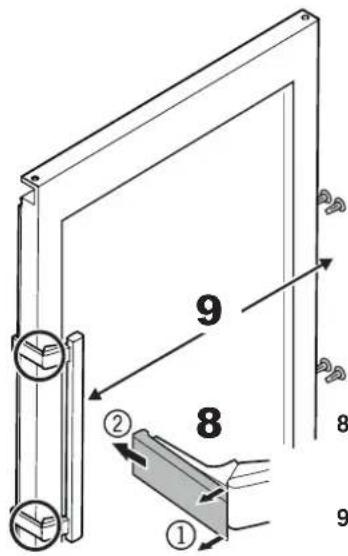

9 8 ② ① 8 9

1. Désenclipser les plaques de pression à l'avant ① et les retirer vers l'arrière②.
2. Poser la poignée et les caches sur le côté opposé.

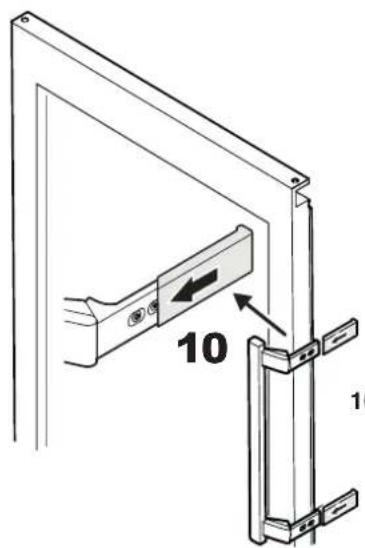

10 10

1. Remettre en place les plaques de pression jusqu'à ce qu'elles s'enclenchent.

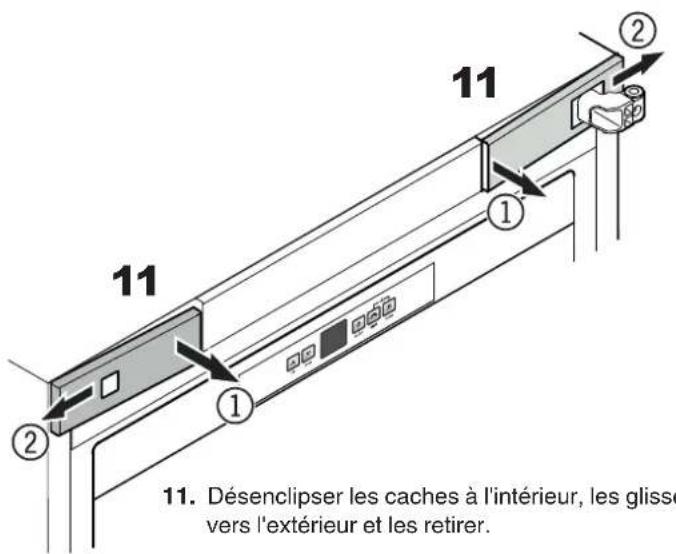

11. Désenclipser les caches à l'intérieur, les glisse vers l'extérieur et les retirer.

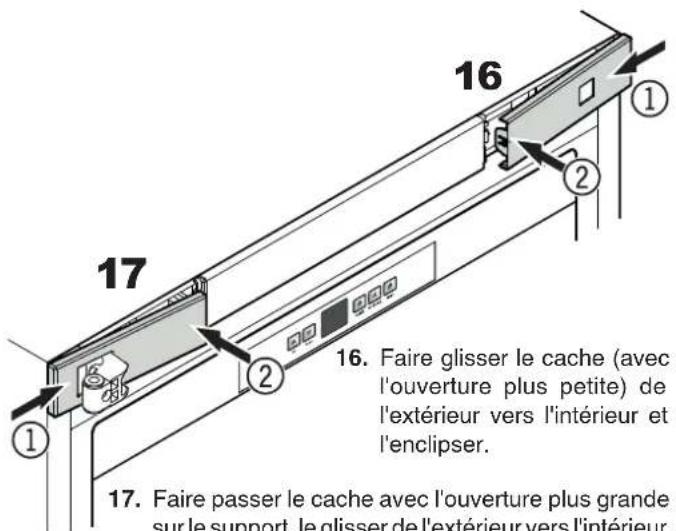

17 16 1 2 17. Faire passer le cache avec l'ouverture plus grande sur le support, le glisser de l'extérieur vers l'intérieur 16. Faire glisser le cache (avec l'ouverture plus petite) de l'extérieur vers l'intérieur et l'enclipser. 17. Faire passer le cache avec l'ouverture plus grande sur le support, le glisser de l'extérieur vers l'intérieur

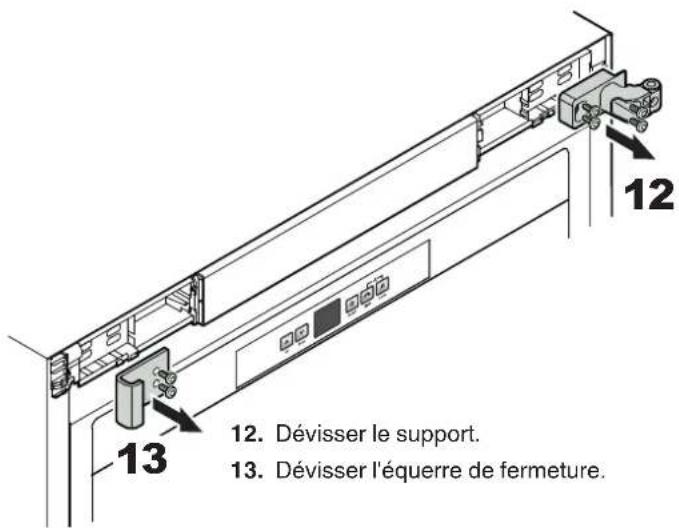

12 13 12. Dévisser le support. 13. Dévisser l'équerre de fermeture.

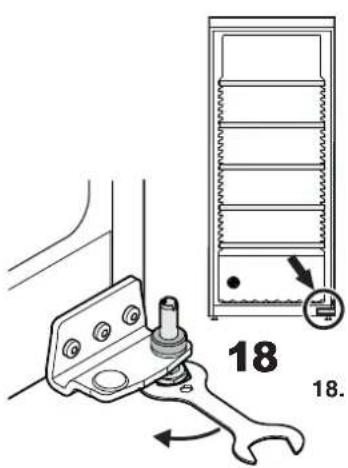

18 18.

1. Desserrer le pied réglable avec la clé fournie.

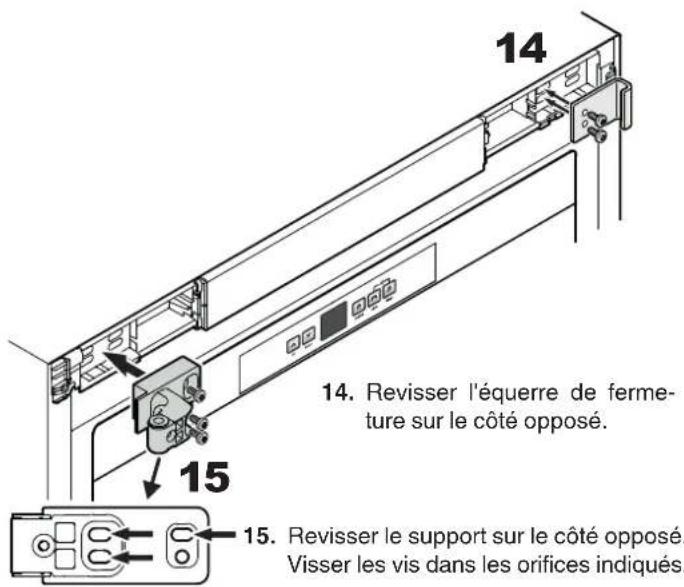

14 14. Revisser l'équerre de fermeture sur le côté opposé. 15 15. Revisser le support sur le côté opposé. Visser les vis dans les orifices indiqués.

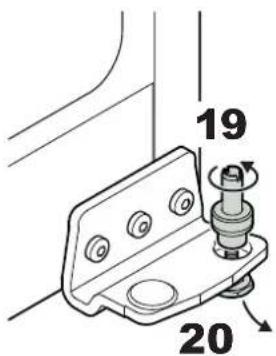

19 20

1. Tirer le pivot vers le haut et le dévisser du pied réglable.
2. Retirer le pied réglable par le bas.

22 21

1. Dévisser le support.
2. Retirer le cache et l'enfoncer sur le côté opposé.

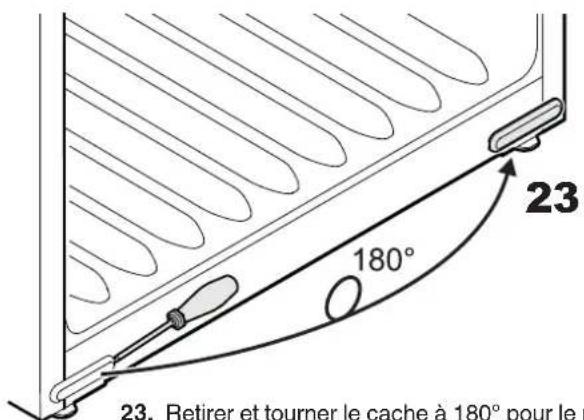

23. Retirer et tourner le cache à 180° pour le p 180° 23

1. Retirer et tourner le cache à 180° pour le positionner sur le côté opposé.

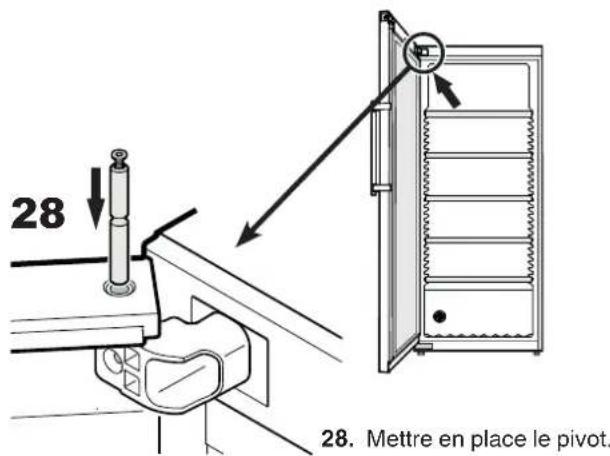

28 28. Mettre en place le pivot.

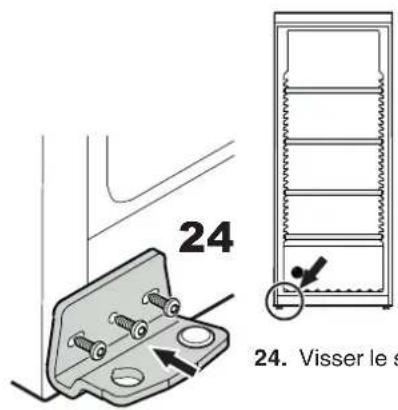

24 24. Visser le s

1. Visser le support.

Vue frontale du support supérieur

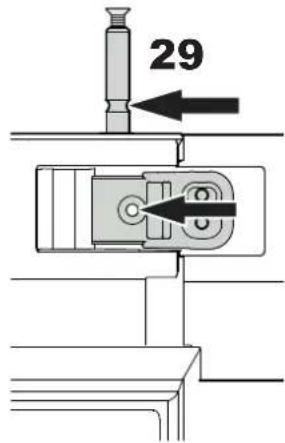

29

1. Insérer le pivot jusqu'à ce que l'encoche du pivot soit alignée avec l'orifice du support.

1. Mettre en place le pied réglable par en dessous et visser le pivot.

1. Insérer entièrement le pivot dans le support et visser à la main le pied réglable.

30

1. Sortir la vis du pivot et la vis-ser dans l'orifice du support.

1. Positionner la porte sur le pivot et l'amener vers le support en haut.

31

1. Placer l'appareil à son emplacement dans sa position définitive. Dévisser le pied réglable au support inférieur jusqu'à ce qu'il repose au sol, puis le dévisser encore de 90°.

Attention

La porte doit être tenue par une personne.

Régler l'inclinaison latérale de la porte

Si la porte est penchée, régler l'inclinaison.

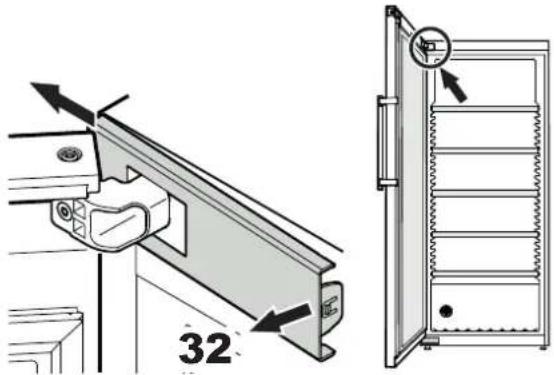

32

1. Désenclipser le cache à l'intérieur et le glisser vers l'extérieur.

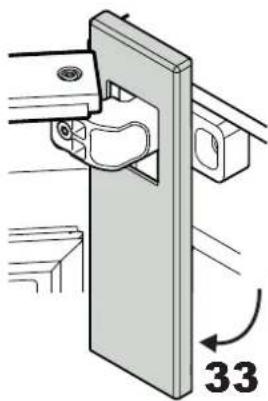

1. Faire pivoter le cache vers le bas.

Vue frontale du support supérieur

1. Desserrer les vis et déplacer le support vers la droite ou la gauche.

Serrer les vis à fond.

Remonter le cache en suivant la procédure dans l'ordre inverse.

Fermer la porte et vérifier si elle est alignée avec les parois latérales de l'appareil.

Arrêt prolongé

Lorsque votre appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont.

Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.

Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives UE 2014/30/EU et 2014/35/EU.
