PHD 150 G4 - Nettoyeur haute pression PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Pression maximale : 150 bars, Débit : 420 L/h, Puissance : 2100 W
Type de Nettoyeur	Nettoyeur haute pression électrique
Accessoires Inclus	Gun, lance, buse réglable, brosse rotative, filtre à eau
Utilisation	Idéal pour le nettoyage de surfaces extérieures, voitures, terrasses, allées
Maintenance	Vérifier régulièrement le filtre à eau, nettoyer les buses, ranger à l'abri des intempéries
Sécurité	Ne pas diriger le jet d'eau vers des personnes ou des animaux, utiliser des gants et des lunettes de protection
Informations Générales	Poids : 12 kg, Dimensions : 35 x 30 x 85 cm, Garantie : 3 ans

FOIRE AUX QUESTIONS - PHD 150 G4 PARKSIDE

Comment puis-je assembler le nettoyeur haute pression PARKSIDE PHD 150 G4 ?

Veuillez vous référer au manuel d'utilisation fourni avec le produit. Assurez-vous de suivre chaque étape d'assemblage et de vérifier que toutes les pièces sont présentes.

Quel type de détergent puis-je utiliser avec le PARKSIDE PHD 150 G4 ?

Utilisez uniquement des détergents spécialement conçus pour les nettoyeurs haute pression. Évitez les produits corrosifs ou abrasifs.

Pourquoi mon nettoyeur haute pression ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment puis-je augmenter la pression de l'eau ?

Vérifiez que l'eau arrive correctement au nettoyeur. Assurez-vous également que le filtre d'entrée d'eau n'est pas obstrué et que le régulateur de pression est réglé correctement.

Que faire si le nettoyeur haute pression fuit ?

Inspectez toutes les connexions et les joints pour détecter d'éventuelles fuites. Serrez les connexions si nécessaire et remplacez les joints usés.

Quelle est la température maximale de l'eau que je peux utiliser avec le PARKSIDE PHD 150 G4 ?

La température maximale de l'eau recommandée est de 40 °C. Ne dépassez pas cette température pour éviter d'endommager l'appareil.

Comment nettoyer le filtre d'entrée d'eau ?

Retirez le filtre d'entrée d'eau et rincez-le à l'eau claire. Assurez-vous qu'il n'y a pas de débris ou de saleté obstruant le filtre avant de le réinstaller.

Le nettoyeur haute pression produit un bruit inhabituel. Que dois-je faire ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez si des objets étrangers sont coincés dans la pompe ou la buse. Si le problème persiste, contactez un professionnel.

Puis-je utiliser le nettoyeur haute pression pour nettoyer ma voiture ?

Oui, vous pouvez l'utiliser pour nettoyer votre voiture, mais veillez à ne pas diriger le jet d'eau directement sur les joints ou les éléments sensibles.

Où puis-je trouver des pièces de rechange pour le PARKSIDE PHD 150 G4 ?

Les pièces de rechange peuvent être commandées auprès du service client PARKSIDE ou via le site web officiel de la marque.

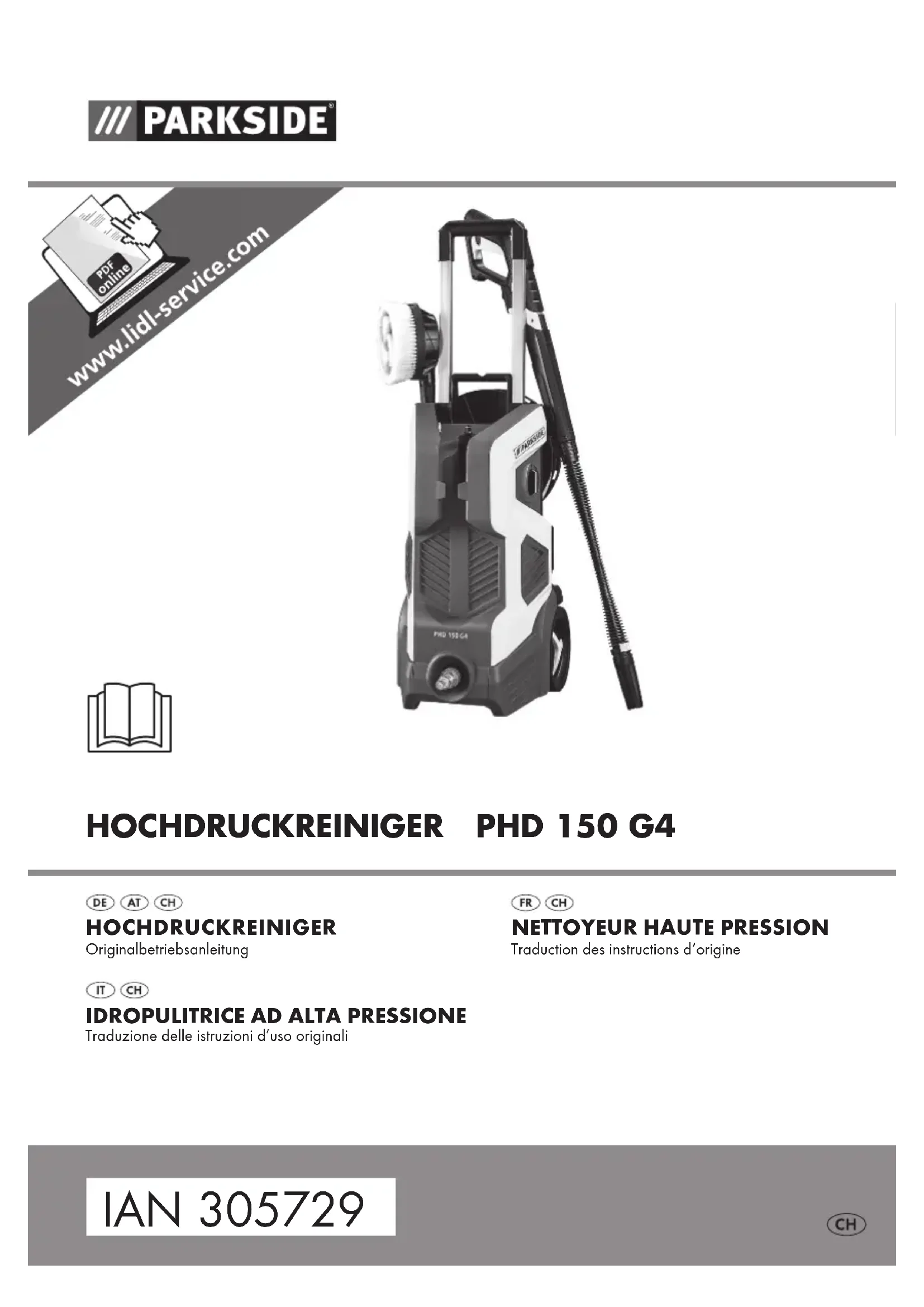

MODE D'EMPLOI PHD 150 G4 PARKSIDE

Traduction des instructions d'origine

DE AT CH

Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

Fins d'utilisation 18

Description générale 19

Volume de la livraison 19

Domains d'utilisation 19

Vuesynoptique 19

Detalls techniques 20

Instructions de sécurité 20

Explication des symboles et des vis de sécurité 21

Symboles sur le flacon du produit de nettoyage. 21

Symbolesutilisés danslemode d'emploi 21

Consignes generales de sécurité ....21

Mise en service 24

Montage 24

Connexion au reseau 25

Utilisation. 25

Interrompre l'utilisation. 26

Mettre fin à l'utilisation 26

Application des produits de nettoyage 27

Nettoyage et Maintenance.....27

Nettoyage 27

Maintenance 27

Rangement 27

Protection de l'environnement....28

Commande de pieces détachées.28

Localisation d'erreur 29

Garantie 30

Service Réparations 31

Service-Center 31

Importateur 31

Traduction de la déclaration de conformité CE originale .....48

Introduction

Toutes nos félicitations pour l'achat de votre nouvel apparéil. Vous avez ainsi besoin un produit de qualité supérieur.

La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre apparéil est donc ainsi garantie. Il n'est pas à exclore que dans certains cas isolés, il demeure dans l'appareil, ou dans les tuyauteries flexibles, des quantités résiduelles d'eau ou de lubrifiants industriels. Ceci n'est pas un défaut ou un vice et on ne doit pas s'inquieter à ce sujeit.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilise le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conserve cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

Utilisez ce nettoyeur à haute pression exclusivement pour des besoines domestiques :

• Cet apparéil n'est pas ajusté à une utilisation industrielle.
  Toute utilisation industrielle met fin à la garantie.
• Pour le nettoyage de machines, vehicules, batiments, outils, facades, terrasses, outils, etc. avec le jet d'eau à haute pression.
• Avec les pieces de rechange et les accessoires d'origine.
• En tenant compte des indications du fabricant, concernant l'objet à nettoyer.
• En règle générale, la Brosse rotative n'est pas adaptée fragiles et laquées (par exemple vernis pour voiture).

Description générale

Vous trouverez la representation des parties fonctionnelles les plus importantes sur la page dépliante.

Volume de la livraison

Déballez l'appareil et contrôle le volume des livraisons :

Nettoyeur à haute pression avec cable de raccordement réseau
Raccord rapide pour adaptateur de tuyau d'arrosage
- Pistol pulverisateur
Tuyere d'échévement avec buse haute pression (fraise anti-salissures turbo)
Tuyere d'échévement avec buse plate (buse vario standard)
Brosse de nettoyage rotative
Aiguille de nettoyage pour buse
- Réservoir de produit nettoyant avec giclér
- 0.5 | de produit de nettoyage
- Notice d'utilisation

Eliminez le matériel d'emballage en respectant les consignes en vigueur.

Domains d'utilisation

Le laveur à haute pression nettoie à l'aide d'un jet d'eau, au besoin à haute pression ou à basse pression.

En cas de besoin, avec ajout de produits de nettoyage.

Les fonctions des dispositifs de commandes sont indiquées dans les descriptions suivantes. Faites attention aux consignes de sécurité.

Vue synoptique

1 Poignée de type Bow
2 Brosse de nettoyage rotative

3 Bouton de fixation

4 Tambour de tuyau flexible
5 Tuyau flexible haute pression sur tambour de tuyau flexible
6 Manivelle pour tambour de tuyau flexible
7 Interrupteur marche/arrêt

8 Bouton de régulation

9 Reservoir de produit nettoyant
10 Fixation pour la conduite de raccordement au reseau
11 Conduite de raccordement au reseau
12 Roues
13 Raccord d'alimentation d'eau avec tamis
14 Raccord d'eau
15 Support du pistol
16 Pistol pulvérisateur
17 Fixation des accessoires (non visible)
18 Tuyere d'échévement avec buse plate (buse vario standard)
19 Produit de nettoyage (non visible)
20 Tuyere d'échéppement
21 Levier de commande
22 Levier de verrouillage
23 Verrouillage
24 Tuyere d'échévement avec buse haute pression (fraise anti-salissures turbo)
25 Raccord rapide pour adaptateur de tuyau d'arrosage
26 Raccord de haute pression
27 Bouton de déverrouillage
28 Raccord de haute pression, cote pistolet
29 Produit de nettoyage

16Pistolet pulverisateur
21 Levier de commande

22 Bouton de verrouillage

Détails techniques

Nettoyeur a haute pression. PHD 150 G4
Raccordement au reseau ...230 V~, 50 Hz
Puisance 2100 W
Conduite de reseau ...5 m
Conduite de tuyau flexible
haute pression ...10 m
Poids 11,4 kg
Classe de protection... II
Mode de protection... IPX5
Pression de fonctionnement /
pression de travail (p) ...11 MPa
Pression admissible max. (p max) ...15 MPa
Pression d'entrée max. (p in max) ...0,8 MPa
Temperature d'entrée max. (T in max).40 °C
Extraction, eau (Q) ...5,5 l/min
Extraction max., eau (Q max) ...7,5 l/min
Niveau de pression acoustique
(LpA) ...77 dB(A); KpA=3 dB
Niveau de puissance acoustique (LwA)
mesure ...89,88 dB(A); KWA=2,24 dB
garanti ...92 dB(A)
Vibration (aH) ....<2,5 m/s²; K=0,15 m/s²

Les valeurs sonores et de vibrations sont déterminées selon EN 60335-2-79:2012.

Cet apparéil est prévu pour l'exploitation sur un réseau d'alimentation en courant avec une impédance de système Zmax au point de transfert (branchement d'abonné) avec un maximum de 0,385 ohms. L'utilisateur doit s'assurer que l' apparéil est exploité uniquement avec un réseau d'alimentation en courant qui remplit cette demande. Si nécessaire, l'impédance du système peut être demandée à l'entreprise locale d'alimentation en énergie. Les valeurs de bruit et de vibrations ont été définies conformément aux normes et prescriptions stipulées dans la déclaration de conformité.

Des modifications techniques et optiques en vue d'un perfectionnement sont possibles sans notification préalable. C'est pourquoit toutes les dimensions, informations, remarques et déclarations mentionnées dans ce manuel sont sans engagement de notre part. Par conséquent, des prétentions à des revendications juridiques qui se basent sur le manuel d'instructions d'emploi seront sans effet.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essay normalisée et peut être utilisée pour comparer un outil à un autre. L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement :

L'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil.

Essayez de maintainir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituient les vibrations : porter des gants lors de l'utilisation de l'outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil electroportatif est étéint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).

Instructions de sécurité

Cette section traite des normes de sécurité essentielles en cas de travail avec le nettoyeur à haute pression.

Explication des symboles et des avis de sécurité

Attention!

Veuillez vous familiariser des éléments avant l'utilisation. Surtout de leur but et de leur fonctionnement. Si nécessaire, consultez un expert.

Attention! Si le cable de réseau est détiérié ou coupé, tirez immédiatement la fiche de la prise de courant. Retirez aussi la fiche de la prise de courant en cas de connexion à l'adduction d'eau ou lors d'un essai obturation des fuites.

Appareil non adapté à être connecté à une installation d'approvisionnement en eau potable.

Catégorie de protection II (Doppelisolierung)

Les machines n'ont pas leur place dans les ordures menagères.

En cas d'utilisation non conforme, les nettoyeurs à haute pression peuvent être dangereux. Le jet ne doit pas être dirigé sur des personnes, des animaux, de l'équipment électrique en fonctionnement ou sur l'appareil lui-même.

N'utilisez l'appareil qu'en position debout, jamais en position couchee.

Indication du niveau sonore en dB.

La fiche est uniquement appropriée pour l'usage à l'intérieur.

Symboles sur le flacon du produit de nettoyage

Attention! Corrosif! Irritant!
Peut provoquer de fortes irrations cutanées et léssions oculaires.

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Symbole d'interdiction (l'interdiction est précisé à la place des guill-mets) et indications relatives à la prévention de dommages.

Symboles de remarque et informations permettant une(MeilleureutilisationdeI'appareil.

Consignes générales de sécurité

• ATTENTION le nettoyeur haute pression ne doit pas etre utilise par des enfants ou des personnes non entrainées.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Les personnes qui ne connaissent pas le mode d'emploi ne doivent pas utiliser l'ordinateur.

Utiliser le nettoyeur haute pression sur une surface plane et stable dans sa position normale d'utilisation (verticale).

• S'assurer que les connexions électriques ne soient pas immergées dans l'eau.

Pour tout déplacement de votre nettoyeur haute pression, ou changement/replication d'accessoires,mettre l'interrupteur sur la position arrêt et débrancher l'appareil.
Pour votre sécurité, utiliser des lunettes de protection, des chaussures de protection, des gants et si nécessaire des bouchons antibruit.
- En cas de panne ou de défaut lors de l'utilisation de l'appareil,mettre l'appareil en position arrêt et débrancher la prise électrique du secteur et se référer à la page 29 du manuel pour les causes possible de pannes.

Travaux avec l'appareil

Prudence : vous éviterez ainsi accidents etblessures :

En cas d'utilisation non conforme, les nettoyeurs à haute pression peuvent être

dangereux. Le jet ne doit pas etre dirigé sur des personnes, des animaux, de l'equipement electrique en fonctionnement ou sur I'appareil lui-même.

Utilisez l'appareil seulement en position debout et sur un fond plat et stable.
- Ne dirigez pas le jet sur vous-même ou d'autres personnes pour nettoyer des habits ou des chaussures.
Pour vous protégger des projections d'eau ou des saletés portez des vêtements protecteurs adaptés et des lunettes protectrices.

• N'utilisez pas l'appareil, si d'autres personnes se trouvent à distance d'emploi à moins qu'ils ne portent des vêtements protecteurs.
• Prenez toutes les mesures appropriées pour tener les enfants éloignés de l'appareil lorsque celui-ci fonctionne.
  N'utilisez pas l'appareil à proximé de liquides inflammables ou de gaz. En cas d'inobservation de cette consigne, il y a risqued'incendie ou d'explosion.
• Ne pulverisez:aucun liquide combustible. Il existe un danger d'explosion.
  Si vos yeux entrent en contact avec du produit nettoyant, rincez-les abondament à l'eau claire.
• Conservez l'appareil dans un endroit sec et hors de portée des enfants.

Prudence! Vous évitez ainsi d'endommager l'appareil et les événuelles conséquences pouvant affecter les personnes :

• Ne travailliez pas avec un apparéil endommagé, incomplet ou sans consentement du fabricant de l' apparéil si celui-ci a été modifié. Avant la mise en service, faites contrôle par un spécialiste que les mesures de protection électriques exigées sont disponibles.
• Ne mettez pas en service l'appareil, si la conduite d'alimentation, l'entrée d'eau ou d'autres parties importantes, telles que le tuyau

flexible haute pression ou le pistonet pulverisateur sont endommagées ou non étanches.

• Protégez l'appareil du froid et du fonctionnement à sec.
• Les tuyaux haute pression, les armatures et les embrayages sont importants pour la sécurité de la machine. N'utilisez que les tuyaux haute pression, les armatures et les embrayages conseillés par le fabricant.
  Utilisez seulement des accessoires d'origine et ne modifiez pas l'ordinateil.
  L'ouverture de l'appareil ne peut etre executee que par un electricien spécialiste autorise.En cas de réparation, adressez vous tous à notre service après-vente.

Sécurité électrique :

Prudence : vous éviterez ainsi les blessures et les accidents dus au choc électrique :

• En cas d'utilisation d'un cable de rallonge, les prises et le prolongateur doivent êtreétanches.

Les câbles de rallonge inappropriés peuvent être dangereux. Il existe un risque de dommages corporels par décharge électrique.

• Protégez de l'humidité les raccordements électriques.

• Qu'en cas de risque d'inondation les raccordements sont situés dans une zone à l'abri des inondations.

• Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signalétique.
  Le raccord au réseau électrique doit être effectué par un électricien experimenté et il doit répondre aux exigences de l'IEC 60364-1.

• Ne branchez l'appareil qu'a une prise de courant équipée d'un interrupteur de protection contre les courants de court-circuit (interrupteur FI) avec une intensité assignée qui ne dépasse pas 30 mA; fusible au moins 13 Ampère.
• Avant toute utilisation, contrôlez l'appareil, le cable et la prise pour détecter tout dommage.
  Si le cable d'alimentation est endommage, il doit etre remplace par te fabricant, son service apres vente ou des personnes de qualification similaire afin d'eviter un danger.
  N'utilisez pas le cable pour tirer sur la prise de courant. Protegez le cable de la chaleur, de l'huile et des bords coupants.
• Ne portez pas ou ne fixez pas l'appareil par le cable.
• Utilisez seulement des cables de prolongation qui sontétanches aux jets d'eau etprevus pour etre utilisés enplain air. Avant utilisation, déroulez toujours la totalité ducable. Contrôlez le cable afinde détecter tout dommage.

• Avant d'exécuter des travaux sur l'appareil, pendant les pauses et en cas de non utilisation, retirez la fiche de secteur de la prise de courant.

• Les câbles de raccordement réseau ne doivent pas avoir de coupe transversale inférieure à 2 × 2,5 ~mm^2 .

• Portez des chaussures de sécurité afin d'être isolé des eventuelles décharges électriques.
  Pour vous protégger des décharges électriques, n'utilisez l'appareil qu'en position debout et à la verticale.

Mise en service

Conformément aux instructions en vigueur, le nettoyeur à haute pression ne doit jamais être utilisé sur le réseau d'eau potable sans interrupteur de système. Selon la EN 12729, il faut employer un interrupteur de système approprié de type BA.

L'eau qui a traversé un interrupteur de système ne peut pas etre classifiée comme potable. Un interrupteur de système est disponible dans le commerce spécialise.

Un séparateur de système (clapet anti re-tour) empêche le reflux de l'eau et du détergent dans la canalisation d'eau potable.

Pour l'entrée d'eau, utilisez un tuyau d'arrosage du commerce et faites attention à avoir une longueur suffisante.
Utilisez l'appareil sur une prise d'eau domestique d'un début de 450l/h minimum.
- Vous pouvez également utiliser l'appareil sans prise d'eau (par exemple sur un recupérateur d'eau de pluie) grâce à la fonction intégrée d'aspiration de l'eau. Cette'utilisation doit être effectuee uniquement avec un tuyau d'aspiration avec panier filtrant.

L'appareil en lui-même ne doit jamais être plongé dans un point d'eau ouvert. Il existe un risque de blessure par chic electrique.

N'aspirez pas d'eau issue d'une accumulation naturelle. Il existe un risque de souillure par les détergents purges.

Montage

1. Tirez la poignée étrier (1) vers le haut jusqu'à la butée.
2. Insérer le raccord haute pression du cote pistolet (28) dans le raccord haute pression (26) du pistolet pulverisateur (16). Assurez-vous que le tuyau n'est pas guide à travers la poignée (1) afin de ne pas gérer la poignée (1).
3. Joignez d'abord le tuyau flexible d'alimentation à l'approvisionnement en eau et laissez de l'eau s'écouler à l'autre extrémité du tuyau flexible d'alimentation jusqu'à ce qu'il n'y ait plus de bulles, afin de ventiler le tuyau flexible d'alimentation. Fermez le robinet d'eau.
4. Reliez le tuyau d'alimentation au racord d'alimentation d'eau et à l'arrivée d'eau (14) de l'appareil à l'aide du raccord rapide pour adaptateur de tuyau d'arrosage (3). Utilisez toujours un tamis (13) nettoyez et celui-ci en cas de besoin.
5. Enfilez le raccord haute-pression coté pistonlet (16) dans le pistonlet pulverisateur (20) (fermetures à baïonnanette).
6. Lorsque le tuyau d'acier (20) est monté, raccordez au besoin la lance Turbo (24) ou la buse standard Vario (18) en les vissant sur le tuyau d'acier (20).
7. Le recipient de détergent avec la buse (9) est relié directement au pistonlet de pulverisation (16) relié par enchage et vissage (fermeture à baïonnanette). Lors de l'utilisation du recipient d'agent de nettoyage avec seulement l'agent

de nettoyage de la buse se trouve dans le recipient, un. Il est automatiquement aspiré.

Vous pouvez augmenter la largeur du jet en tournant la pointe du gicleur vers la gauche. En tournant la pointe du gicleur vers la droite, vous pouvez diminuer la largeur du jet.

Utilisez la poignee de type arc (1) uniquely en liaison avec les roues (12) pour rouler le dispositif. Pour soulever et déplacer le dispositif à l'aide de la poignée (1).

Connexion au réseau

Le nettoyeur haute pression que vous venez d'acquerir est déjà équipé d'une prise de courant. L'appareil a été consq pour un raccordement à un socle de prise de courant de sécurité avec un dispositif de protection par courant de defaulted (commutateur FI) avec 230V 50Hz

Mettez l'appareil en service seulement en ayant tenu compte de tous les points precedents.

1. Assurez-vous, via le commutateur marche/arrêt (7) que le nettoyeur à haute pression est hors tension.
2. Insérez la fiche de secteur dans la prise de courant.

Utilisation

Faites attention à la force de recul du jeu d'eau sortant. Prenez une position stable et maintenez bien le pistolet pulverisateur (16). Dans le cas contraire, vous pourriez vous blesser vous-même ou d'autres personnes.

N'utilisez pas le nettoyeur à haute pression avec le robinet d'eau fermé. Un fonctionnement à sec entraine une dépréciation de l'appareil.

1. Ouvrez entiement le robinet d'eau
2. Mettez en marche l'interrupteur marche/arrêt (7) du nettoyeur à haute pression. N'allumez le nettoyeur à haute pression que lorsque vous avez connecté toutes les conduites d'eau et que celles-ci sont étanches.

Le moteur fonctionne jusqu'à ce que la pression nécessaire soit obtenue. Àpres la remontée de la pression le moteur s'arrête.

1. Appuyez sur le levier de commande du pistonlet pulverisateur (16). La tuyere travaillie avec la pression et le moteur est de nouveau activé.

En relachant la pression sur le levier de commande, l'appareil est disconnected. La haute pression dans le système est conservée.

La tuyere d'échéappement avec la buse haute pression (24) est, grace à son jet d'eau tournant, particulièrement bien adaptée pour travailler en consommant peu d'eau.
La tuyere d'échéppement avec la buse plate (18) est, avec son jet plat, particulièrement bien adaptée pour les nettoyages de surface. En tournant la pointe de la tuyere vers la gauche, vous pouvez diminuer la largeur du jet. En tournant la pointe de la tuyere vers la droite, vous pouze augmenter la largeur du jet.
- Le lavage Brosse rotative (2) est généralement utilisé sans pressurisation. La fonction de nettoyage est dérivé du mouvement de rotation et l'écoulement de l'eau. S'il n'y a pas d'écoulement d'eau, la Brosse de lavage ne tourne pas.

En cas non-étanchêtes dans le système d'eau, éteignez immédiatement l'appareil avec l'interrupteur Marche/Arrêt (7) et débranchez du réseau la conduite d'alimentation de l'appareil. Danger de décharge électrique! Recommencéz la fixation des raccords d'eau (voir «Mise en service / Montage»ès le point 2.).

Si de l'air se trouve encore dans l'appareil, veuilles proceder de la maniere suivante :

Ventiler le tuyau flexible d'alimentation :

1. Retirez l'accord rapide pour adaptateur de tuyau d'arrosage (25) du raccord d'alimentation d'eau (13) et ouvre le robinet, puis laissez couler l'eau jusqu'à ce qu'il n'y ait plus de bulles.
2. Fermez le robinet d'eau.
3. A l'aide du raccord rapide pour l'adaptateur de tuyau d'arrosage (25) connectez le tuyau flexible d'alimentation au raccord d'eau (13) de l'appareil.
4. Ouvrez complètement le robinet d'eau.

Ventiler l'appareil :

1. Mettez en marche l'interrupteur Marche/Arrêt (7) jusqu'à obtaining la pression.
2. Arrêtez l'interrupteur Marche/Arrêt (7)
3. Appuyez sur levier de commande du pistonlet pulverisateur (16) jusqu'à ce que la pression ait baisse.
4. Répétez le processus 5. -7. plusieurs fois jusqu'à ce qu'il n'y ait plus d'air dans l'appareil.

• Vous pouvez soit verrouiller soit déverrouiller le levier d'actionnement (21) du pistolet pulverisateur (16) en appliquant une pression sur le bouton de verrouillage (22).

En verrouillant le levier d'allumage, vous empêcher un allumage in intentionnel de l'appareil.

Interrompre l'utilisation

Relachez le levier du pistolet pulverisateur (16).
- Pour des pauses plus longues, utilisez l'interrupteur marche/arrêt [7].

Si l'appareil bascule, eteignez immeditatement l'appareil avec l'interrupteur Marche/ Arrêt (7) et débranchez du réseau la conduite d'alimentation de l'appareil. Danger de décharge électrique! Repositionnez maintenant l'appareil en position droite. Pour votre propre sécurité, attendez environ cinq minutes avant de rétablier le raccordement électrique.

Metre fin à l'utilisation

1. Avec des travaux avec des produits de nettoyage, rincez le système avec de l'eau claire.
2. Relâchez le levier de commande (21) du pistonlet pulverisateur (16).
3. Mettez hors tension le nettoyeur à haute pression à l'aide de l'interrupteur marche/arrêt (7). Retirez la fiche de secteur.
4. Fermez le robinet à eau.
5. Déconnectez le nettoyeur à haute pression d'avc l'approvisionnement en eau.
6. Tirez le levier de commande (21) du pistonlet pulverisateur (16) pour evacuer la pression disponible dans le système.

Application des produits de nettoyage

Cet apparéil a été concu pour être utilisé avec un produit de nettoyage neutre de type Tenside anionique biodégradable. L'application d'autres produits de nettoyage ou de substances chimiques peut nuir à la sécurité de l' apparéil et entraîner des dommages. De tels dégats sur l' apparéil ne sont pas pris en compte par la garantie.

Nettoyage et Maintenance

Débrancher l'appareil avant chaque travail d'entretien. En font partie la connexion à l'adduction d'eau ou l'essay d'obturation des fuites. Il y danger d'un choc électrique ou le danger de se blesser par des pièces en mouvement.

Nettoyage

N'aspergez pas avec de l'eau et ne le passez pas sous l'eau. Il y a un risque de décharge électrique et l'appa-reil pourrait être endomma-gé.

Conservez l'appareil toujours propre. N'utilise aucun produit de nettoyage et / ou solvant.

• Maintenez les fentes de ventilation propres et libres d'accès.
  Nettoyez l'appareil avec une Brosse douce ou un chiffon légèrement humide.
• Si la buse réglable standard (18) est salie ou bouchée, vous pouvez refirer les corps étrangers de la buse grâce à l'aiguille de nettoyage (19). Tournez la pointe de la buse afin de placer les deux petites plaques en métal de la buse

face à face. Cela vous permet d'atteindre l'orifice de sortie de l'eau avec l'aiguille de nettoyage (19). Nettoyez la buse réglable standard avec de l'eau afin d'éliminer les corps étrangers.

Maintenance

Le nettoyeur à haute pression ne nécessite aucune maintenance.

Si vous faites executer des travaux qui ne sont pas décrits dans cette directive, adressez vous à notre service après-venture. Utilisez seulement des pieces d'origine.

Rangement

• Videz complètement le nettoyeur à haute pression de l'eau qu'il contient. Déconnectez l'appareil d'avac l'alimentation en eau. Avec l'interrupteur Marche/arrêt (7), faites fonctionner le nettoyeur à haute pression au maximumpendant 1 minute jusqu'à ce qu'il ne sorte plus d'eau du le pistolet pulverisateur (16) ou des embouts (2/18/24). Eteignez l'appareil.
• Placez tous les embouts (2/18/24) à la verticale, avec le raccordement vers le bas.
  Le nettoyeur a haute pression et les accessoires sont endommages par le gel s'ils n'ont pas ete vides completement de I'eau qu'ils contenaient.
  Stockez le nettoyeur a haute pression et les accessoires dans un local à l'abri du gel.
• Ne pas porter l'appareil, utiliser la poignée frontale et le faire rouler sur ces roues pour déplacer et ranger le nettoyeur haute pression.
  Ranger le nettoyeur haute pression en position verticale a l'abris de tout risque de dommage.

Protection de l'environnement

Respectez la reglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Les apparêils ne font pas partie des ordures menagères

Déposez l'appareil à un point de recyclage. Les pieces de plastique et de métal utilisées peuvent être triées selon leur nature et être ainsi recyclées. Demandez conseil sur ce point à notre centre de services.

Commande de pieces détachées

Vous obtiendrez des pieces de rechange et des accessoires à l'adresse www.grizzly-service.eu

Si vous ne disposez d'aucun accès Internet, veuilles téléphoner au centre de SAV (voir «Sercice-Center » page 31). Veuilles tenir prêts les numérios de commande indiqués ci-dessous.

Pos. Designation .Article n
16Pistolet pulverisateur.. 91104618
5 Tuyau flexible haute pression... 91104617
25 Raccord rapide pour adaptateur de tuyau d'arrosage ..91097401
20Tuyere d'echappement. 91104619
24Tuyere d'echappement avec buse haute pression ..91104615 (fraise anti-salissures turbo)
18 Tuyere d'echappement avec buse plate. 91104616 (buse vario standard) 9 Reservoir de produit nettoyant 91103756
2 Brosse de nettoyage rotative 91103750
14 Raccord d'eau avec insert tamis 91103746
29 Produit de nettoyage 30990010

Localisation d'erreur

Problème Cause possible Résolution
Fortes variations de pression	Buse réglable standard (18) est sale	Nettoyez la buse réglable standard (18) avec de l'eau. Si nécessaire, nettoyez l'orifice de la buse avec une aiguille (cf. chapitre nettoyage).
	Buse réglable standard (18) est bouchée	Retirez la buse (18) et assurez-vous que la sortie de l'eau au niveau du pistolet (16) se fait correctement. Ainsi, l'appareil a un fonctionnement impeccable. En général, la fraise à salissures turbo (24) et larosse de nettoyage rotative (2) ne se bouchent pas.
L'appareil ne fonctionne pas	Interrupteur marche/arrêt (7) sur position arrêt	Contrôler la position de l'interrupteur marche/arrêt (7).
	Câble de raccordement secteur endommagé	Eteignez l'appareil et séparez-le du réseau. Contrôler le cable de raccordement secteur pour voir s'il est endommagéSi nécessaire, faire replacer le cable de raccordement secteur par un spécialiste.
	Alimentation en courant défectueuse	Vérifier que l'installation électrique est en conformité avec les indications de la plaque signalétique.
L'appareil n'a pas de pression	Entrées d'air dans le nettoyeur à haute pression	Faites fonctionner l'appareil avec le pistolet pulveriséateur et sans tuyère jusqu'à ce que de l'eau sans bulles sorte
	Baisse de la pression dans la conduite	Contrôler l'approvisionnement en eau.
Fuites dans le système d'eau	Raccordements mal exécutés	Eteignez l'appareil et séparez-le du réseau. Raccordez de nouveau l'appareil aux conduites d'eau (voir « Montage-Mise en service »)
	Raccord d'eau (14) non étanché	Eteignez l'appareil et séparez-le du réseau. Echangeze le raccord d'eau (13) y compris les bagues d'étanchéité (voir « Pièces de rechange »)

Garantie

Chere cliente, cher client,
Ce produit bénéficia d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie représentée par la suite.

Conditions de garantie

Le délambda de garantie débute avec la date d'achat. Veuillez conserveur soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un defaulted de matériel ou un defaulted de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons notamment ou replçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient presentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicés par écrit dans un bref courrier. Si le defaulted est couvert par notre garantie, le produit vous sera returné, réparé ou remplace par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande lé-gale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pieces remplacées et réparées. Les dommages et les manques eventuelsment constatés des l'achat doivent immédiatement être signalés après le déballage. A l'expiration du-delai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a eté fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôle avant la livraison.

La garantie s'applique aux défauts de matière ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pieces d'usure (par exemple par exemple le clapet de non-retour, le bague d'étanchéité) ou pour des dommages affectant les parties fragiles (par exemple les interrupteurs).

Cette garantie prend fin si le produit endommagé n'a pas eteutilise ou entretenu d'une facon conforme. Pour une utilisation appropriee du produit, il faut impereativement respecter toutes les instructions citees dans le manuel de I'opérateur. Les actions et les domains d'utilisation deconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est emise,doivent absolutement etre evites.

Marché à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veillez suivre les instructions suivantes :

Tenez vous prét à partager, sur démande, le ticket de caisse et le numéro d'identification (IAN 305792) comme preuve d'achat.
- Vous trouvrez le numero d'article sur la plaque signaletique.
Si des pannes de fonctionnement ou d'autres manques apparaisent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous receivez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

• En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en individuant qu'elle est la nature du début et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port du, comme marchandises encourbrantes, envoi express ou autre taxa spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sur.

Service Réparations

Vous pouvez, contre paiement, faire exé-cuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volunteers un devis estimatif.

Nous ne pouvonsTRAITER que des appeareils qui ont ete correctement emballees et qui ont envoyes suffisamment affranchis.

Attention: veuilles renvoyer à notre agence de service votre apparéil nettoyé et avec une note indiquant le défaut constaté. Les apparéils envoyés en port du - comme marchandises embarantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons notamment la mise aux déchets de vos apparéils défectueux renvoyés.

Service-Center

Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 305729

CH Service Suisse

Tel.: [phone]

(0,08 CHF/Min.)

mobile max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 305729

Importateur

Veuillez noter que I'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cite plus haut.

FR CH Traduction de la déclaration de conformité CE originale

Nous certifiés par la présente que le Nettoyeur à haute pression série de construction PHD 150 G4 Numéro de série 201809000001 - 201809230500 est conforme aux directives UE actuellément en vigueur :

2014/30/EU • 2000/14/EC • 2006/42/EC • 2005/88/EC • 2011/65/EU*

En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisi-ons nationales suivantes ont été appliquées :

EN 60335-1:2012+A11:2014+A12:2016 • EN 60335-2-79:2012 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 62233:2008 EN 61000-3-2:2014 • EN 61000-3-11:2000

Nous certifiés également conformément à la directive sur les émissions de bruit 2000/14/EC que : Niveau de puissance sonore garanti : 92 dB(A) mesure : 89,88 dB(A) Procédé d'évaluation de la conformité appliqué selon l'annexe V / 2000/14/EC

Le fabricant assume seul la responsabilité d'établit la présente déclaration de conformité :

CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großbostheim Germany 01.10.2018 Christian Frank Chargé de documentation

• L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques
