BEDIENUNGSANLEITUNG PHD 150 G4 PARKSIDE

Originalbetriebsanleitung

IT CH

IDROPULITRICE AD ALTA PRESSIONE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

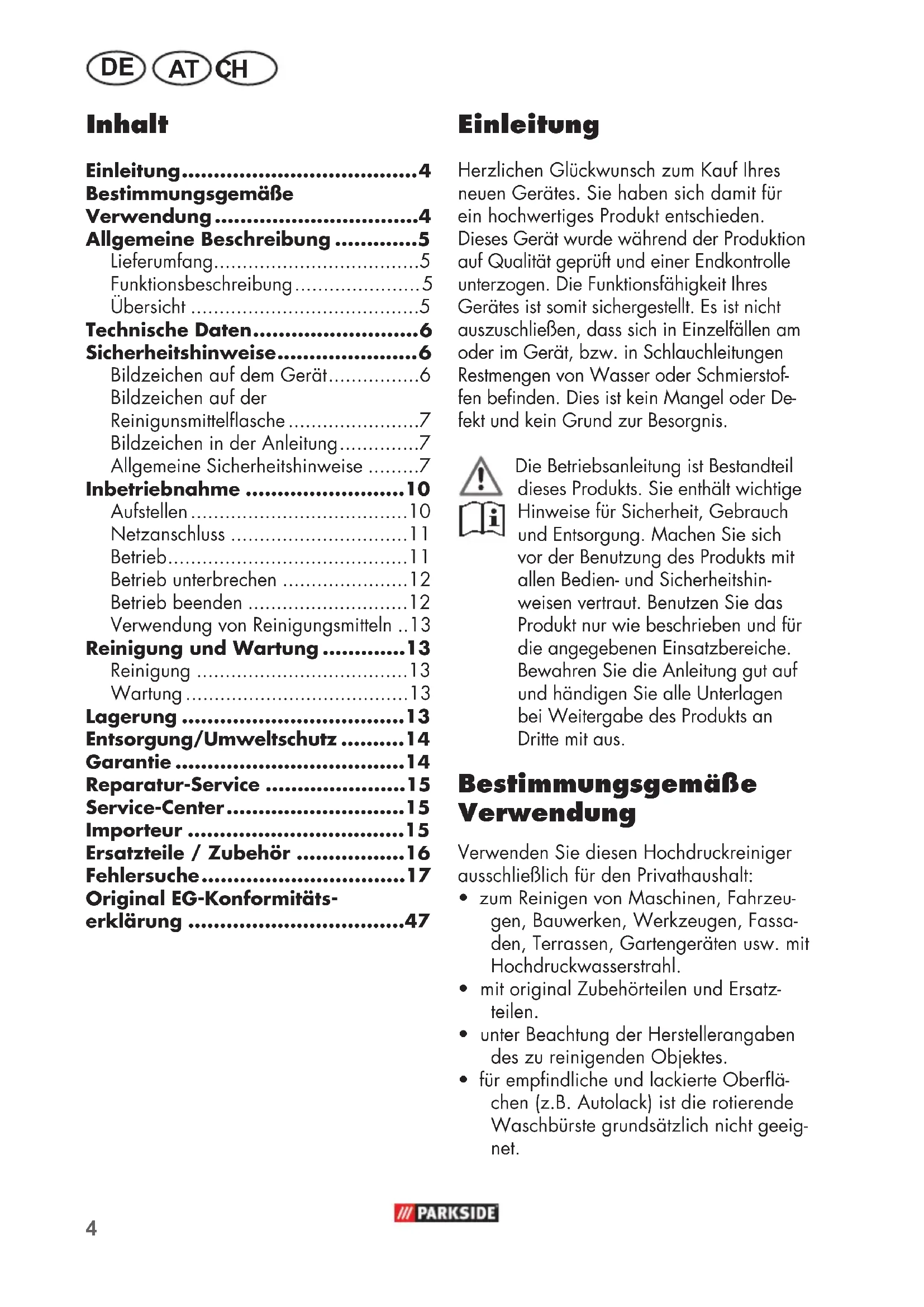

Allgemeine Beschreibung 5

Lieferumfang. 5

Funktionsbeschreibung 5

Ubersicht 5

Technische Daten. 6

Sicherheitshinweise. 6

Bildzeichen auf dem Gerät............6

Bildzeichen auf der

Reinigungsmittelflasche 7

Bildzeichen in der Anleitung. 7

Allgemeine Sicherheitshinweise ....7

Inbetriebnahme 10

Aufstellen 10

Netzanschluss 11

Betrieb. 11

Betrieb unterbrechen 12

Betrieb beenden 12

Verwendung von Reinigungsmitteln..13

Reinigung und Wartung. 13

Reinigung 13

Wartung 13

Lagerung 13

Entsorgung/Umweltschutz 14

Garantie 14

Reparatur-Service 15

Service-Center 15

Importeur 15

Ersatzteile / Zubehör 16

Fehlersuche 17

Original EG-Konformitäserklarung 47

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit ihrer Gerätes ist damit sichergestellt. Es ist nicht auszuschlieben, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkte mit allen Bedien- und Sicherheitsin- weisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Produkte an Dritte mit aus.

Bestimmungsgemäbe Verwendung

Verwenden Sie diesen Hochdruckreinigerausschließlich für den Privathaushalt:

zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruckwasserstrahl.
- mit original Zubehörteilen und Ersatzteilen.
- unter Beachtung der Herstellerangaben des zu reinigenden Objektes.
- für empfindliche und lackierte Oberflächen (z.B. Autolack) ist die rotierende Waschbürste grundsatzlich nicht geeignet.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang:

• Hochdruckreiniger mit Netzanschlussleitung
• Schnellanschluss für die Wasserver-sorgung
  Spritzpistole
  Turbo-Schmutzfrase
  Standard-Vario-Duse
• Rotierende Waschbürste
• Dusenreinigungsnadel
  Schaumduse mit Reinigungsmittelflasche
  -0,5 | Reinigungsmittel
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Der Hochdruckreiniger reinigt mit Hilfe eines Wasserstrahs.

Bei Bedarf ist er auch mit Zusatz von Reinigungsmitteln zu betreiben.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Beachten Sie die Sicherheitshinweise.

Übersicht

1Bügelgriff

Rotierende Waschbürste

3 Fixierungsknopf
4 Schlauchtrommel

5 Hochdruckschlauch auf Schlauchtrommel

6 Kurbel fur Schlauchtrommel

7 Ein/Ausschalter
8 Regulierungsknopf

9 Schaumdüse mit

Reinigungsmittelflasche

10 Halterung für Netzanschlussleistung

11 Netzanschlussleitung
12 Rader

13 Kupplung Wasseranschluss mit Siebeinsatz

14 Wasseranschluss

15 Halter fur Spritzpistole

16 Spritzpistole

17 Halter fur Dusen (nicht sightbar)

18 Standard-Vario-Duse

19 Dusenreinigungsnadel (nicht sightbar)

20 Strahlrohr
21 Einschaltebel
22 Verriegelunghebel
23 Verriegelung
24 Turbo-Schmutzfräse

25 Schnellanschluss mit Garten-schlauchadapter

26 Hochdruckanschluss
27 Entriegelungsknopf

28 Hochdruckanschluss Pistolenseite

29 Reinigungsmittel

16 Spritzpistole

21 Einschaltebel
22 Verriegelungknopf

Technische Daten

Hochdruckreiniger ....PHD 150 G4
Nenneingangsspannung ..230 V\~,50 Hz
Leistungsaufnahme. 2100 W
Lange Netzanschlussleitung. .5 m
Lange Hochdruckschlauch. .10 m
Gewicht.. 11,4 kg
Schutzklasse. .II
Schutzart. IPX5
Bemessungsdruck/Arbeitsdruck (p) ... 11 MPa Max. zulassiger Druck (p max) ... 15 MPa Max.Zulaufdruck (p in max) ..0,8 MPa Max.Zulauftemperatur (T in max)... 40^ Bemessungsdurchflussmenge (Q)...5,5 l/min
Max.Bemessungsdurchflussmenge (Q max).7,5 l/min
Schalldruckpegel (LpA) .77 dB(A); KpA = 3 dB
Schalleistungspegel, (LWA) gemessen ..89,88 dB(A); KWA = 2,24 dB
garantiert. 92 dB(A)
Vibration (a_h) .. < 2,5m / s^2 .. K = 0,15m / s^2

Die Werte für Schall und Vibration wurden gemäß EN 60335-2-79:2012 ermittelt.

Dieses Gerät ist für den Betrieb an einem Stromversorgungsznetz mit einer Systemimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,385 Ohm vorgesehen. Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsznetz betrieben wird, das diese Anforderung erfüllt. Wenn notig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, konnen daher nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:
Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen ezwar eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Hochdruckreiniger.

Bildzeichen auf dem Gerät

! Achtung!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft.

Lesen und beachten Sie die zum

Gerat gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschnitten der Netzanschlussleitung sowie den Stecker aus der Steckdose. Ebenso beim Anschließen an die Wasserzuführ oder beim Versuch Undichtigkeiten zu beseitigen ist der Stecker zuziehen.

Gerät, das nicht zum Anschluss an die Trinkwasserversorgungsanlage geeignet ist.

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehoren nicht in den Hausmüll.

Hochdruckreiniger konnen bei unsachgemäßem Gebrauch gefährlich sein. Der Strahlarf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

Betreiben Sie das Gerät nur in stehender, niemals in liegender Position.

Angabe des Schalleistungspegels L_WA in dB.

Der Stecker ist nur zur Verwendung in Räumen geeignet.

Bildzeichen auf der Reinigungsmittelflasche

Achtung! Atzend! Reizend! Kann zu starken Hautatzungen und Augenschäden führen.

Bildzeichen in der Anleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens kann die Gefahr erlautert sein) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens kann das Gebot erläutert sein) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitschinweise

Das Gerätarf nicht von Kindern verwendet werden. Kinder sollenn beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speien.

Das Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen, benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darüber resultierenden Gefahren verstehen.

• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

• Hochdruckreiniger dürfen nicht von nicht unterwiesenen Personen betrieben werden.

• Bei Auftreten einer Störung oder eines Defektes während des Betriebes ist das Gerät

sofort auszuschalten und der Netzstecker zuziehen. Anschliebendesen Sie die Seite 17 der Betriebsanleitung fur möglichche Ursachen einer Störung oder kontaktieren Sie unser Service-Center.

Arbeiten mit dem Gerät

Vorsicht! So vermeiden Sie Unfälle und Verletzungen:

Hochdruckreiniger konnen bei unsachgemäßem Gebrauch gefährlich sein. Der Strahlarf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

Benutzen Sie das Gerät nur stehend und auf einem ebenen und stabilen Untergrund.

• Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.

Zum Schutz vor zusckspritzendem Wasser oder Schmutz geeignete Schutzkleidung und Schutzbrille trag.

• Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei dess, sie tragen Schutzkleidung.

Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.

Benutzen Sie das Gerät nicht in der Nähe von entzünd-

baren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

Versprühen Sie keine brennbaren Flüssigkeiten. Esbesteht Explosionsgefahr.
- Wenn Sie mit Reinigungsmittel in Kontaktkommen, spullen Sie mit reichlich reinem Wasser.
Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Nehmen Sie das Gerät nicht in Betrieb, wenn die Netzanschlussleitung, der Wasserzulauf oder andere wichtige Teile wie der Hochdruckschlauch oder die Spritzpiste beschädigt bzw. undicht sind.
  Schützen Sie das Gerät vor Frost und Trockenlaufen.
• Hochdruckschläuche, Armataren und Kupplungen sind wichtig für die Maschinensicherheit. Verwenden Sie nur

vom Hersteller empfohlene Hochdruckschläuche, Armatauren und Kupplungen.

• Verwenden Sie zur Sicherstellung der Maschinensicherheit nur Original-Ersatzteile vom Hersteller oder vom Hersteller freiigegebene Ersatzteile.
  Das Offnen des Gerätes ist nur von einer autorisierten Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Bei Verwendung einer Verlägerungsleitung mussen Stecker und Kupplung wasserdicht sein.

Ungeeignete Verlängerungsleitungen konnen gefährlich sein. Es besteht die Gefahr von Personenschäden durch elektrischen Schlag.

Schützen Sie die elektrischen Steckverbindungen vor Nasse.
- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
- Achten Sie darüber, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
- Der Netzanschluss muss von einem erfahrenen Elektriker

vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen.

• Elektroanschluss müssen in Übereinstimmung mit allen örtlich und national geltenden Vorschriften von einem Elektriker vorgenommen werden
  SchlieBen Sie das Gerat nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Auslosestrom von nicht mehr als 30 mA an.
• Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Stecker auf Beschädigungen.
• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
  Benutzen Sie die Netzanschlussleitung nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
  Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.
• Verwenden Sie nur Verlängungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.

DE AT CH

• Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als 2 × 2,5 ~mm^2 .
  Tragen Sie zum Schutz gegen elektrischen Schlag fests Schuhwerk.
• Betreiben Sie zum Schutz gegen elektrischen Schlag das Gerät ausschließlich in aufrechte, stehender Position.

Inbetriebnahme

Gemäß gultiger Vorschriften darf der Hochdruckreiniger nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. Ein Systemtrenner ist im Fachhandel erhältlich.

Ein Systemtrenner (Rückflussverhinderer) verhindert den Rückfluss von Wasser und Reinigungsmittel in die Trinkwasserleitung.

• Verwenden Sie einen handelsüblichen Gartenschlauch für den Wasserzulauf und achten Sie auf eine ausreichende Länge.
• Benutzen Sie das Gerät an einem Hauswasseranschluss mit wichtstens 450 l/h Forderleistung.
• Sie können das Gerät auch wasserleitungsunabhängig (zum Beispiel Regentonne) durch die integrierte Wasser-Ansagfunktion benutzen. Diese Funktion ist ausschließlich mit einem Ansaugschlauch mit Filterkorb zu Nutzen.

Das Gerät selbst darft nicht in die offene Wasserquelle eingetaucht werden. Es besteht die Gefahr von Personenschäden durch elektrischen Schlag.

Saugen Sie kein Wasser aus natürlichen Ansammlungen an. Es besteht die Gefahr der Verunreinigung durch rückgesplte Reinigungsmittel.

Aufstellen

1. Ziehen Sie den Bügelgriff (1) bis auf Anschlag nach oben.
2. Stecken Sie den Hochdruckanschluss Pistolenseite (28) in den Hochdruckanschluss (26) der Spritzpistole (16) ein. Achten Sie daraufuf, dass der Schlauch nicht durch den Biegelgriff (1) geführt wird, um den Biegelgriff (1) nicht zu behindern.
3. SchlieBen Sie den Zuleitungsschlauch an die Wasserversorgung an und lassen Sie Wasser am anderen Ende des Zuleitungsschlauches blasenfrei austreten, um den Zuleitungsschlauch zu entlufen. SchlieBen Sie den Wasserhahn.
4. Verbinden Sie den Zuleitungsschlauch mit Hilfe des Schnellanschlusses mit Gartenschlauchadapter (25) mit der Kupplung Wasseranschluss (13) und dem Wasseranschluss (14) am Gerät.
5. Verbinden Sie durch Einstecken und Eindrehen (Bajonettverschluss) das Strahlrohr (20) mit der Spritzpistole (16).

6. Ist das Strahlrohr (20) montiert, verbinden Sie wahlweise die Turbo-Schmutzfrase (24) oder die Standard-Vario-Düse (18) durch Einstecken mit dem Strahlrohr (20). Die Aufsätze rasten ein. Um die Aufsätze zu entfernen, drucken Sie die seitliche Verriegelung (23) am vorderen Ende des Strahlrohres (20) und ziehen Sie den Aufsatz nach vorne ab.

7. Die Schaumdüse mit Reinigungsmittel flasche (9) wird direkt mit der Spritzpiste (16) durch Einstecken und Eindreten verbunden (Bajonettverschluss). Bei Verwendung des Reinigungsmittelbehalters mit Düse ist lediglich Reinigungsmittel in den Behälter einzufullen. Es wird automatisch angesaugt. Die angesaugte Reinigungsmittelmenge kann durch Drehen des Regulierknopfes (8) an der Düse eingestellt werden. Achten Sie auf die Kennzeichnung + / -

Durch Drehen der Düenspitze der Standard-Vario-Düse (18) bzw. der Düenspitze der Schaumdüse mit Reinigungsmittelflasche (9) nach links können Sie die Breite des Strahls vermöbern. Durch Drehen der Düenspitze nach rechts konnen Sie die Breite des Strahls verringn.

Verwenden Sie den Bügelgriff (1) nur in Verbindung mit den Rädern (12) zum Rollen des Gerätes. Zum Anheiten und Tragen des Geätes schieben Sie den Bügelgriff (1) auf Anschlag in das Gerät ein und verwenden Sie den Bügelgriff (1) als Tragegriff.

Netzanschluss

Der von Ihnen erworbene Hochdruckreiniger ist bereits mit einem Netzstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit 230V 50Hz .

Nehmen Sie das Gerät erst nach Bezachtung aller vorhergehenden Punkte in Betrieb.

1. Stellen Sie sicher, dass der Hochdruckreiniger am Ein-/Ausschalter (7) ausgeschaltet ist.
2. Stecken Sie den Netzstecker in die Steckdose.

Betrieb

Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für einen sicheren Stand und halten Sie die Spritzpistole (16) gut fest. Sie können sonst sich oder andere Personen verletzen.

Betreiben Sie das Gerät nicht mit geschlossen Wasserhahn. Ein Trockenlauf führt zu einer Beschädigung des Gerätes.

1. Offnen Sie den Wasserhahn vollständig.
2. Schalten Sie das Gerät am Ein-/Ausschalter (7) ein. Schalten Sie das Gerät immer erst dann ein, wenn Sie alle Wasserleitungen angeschlossen haben und diese dicht sind.

Der Motor schaltet sich ein, bis der notwendige Druck aufgebaut ist. Nach Druckaufbau schaltet sich der Motor ab.

1. Drücken Sie den Einsatzthebel (21) der Spritzpistole (16). Die Duse arbeitet mit Druck und der Motor schaltet sich wieder ein. Das Loslassen des Einsatzthebels (21) bewirkt ein Abschalten des Gerätes. Der Hochdruck im System bleibt erhalten.

Die Turbo-Schmutzfrase (24) ist mit ihrem rotierenden Wasserstrahl besonderzumArbeitenmitgeringemWasserverbrauch geeignet.
Die Standard-Vario-Duse (18) eignet sich mit ihrem Flachstrahl entsprechers für Flächenreinigungen.

Durch Drehen der Düssentipze nach links konnen Sie die Breite des Strahls verringern. Durch Drehen der Düssentipze nach rechts konnen Sie die Breite des Strahls vermöbern.

Die rotierende Waschbürste (2) wird grundsätzlich ohne Druckausübung benutzt. Die Reinigungsfunktion ergibt sich aus der Rotationsbewegung und dem Wasserfluss. Bei fehlendem Wasserfluss rotiert die Waschbürste nicht.

Bei Undichtigkeiten im Wassersystem schalten Sie das Gerät sofort am Ein-/Ausschalter (7) aus und trennen Sie das Gerät an der Netzanschlussleitung vom Netz. Es besteht Gefahr durch elektrischen Schlag! Beginnen Sie erneut mit dem Herstellen der Wasseranschlüsse (siehe „Inbetriebnahme-Aufstellen" ab Punkt 2.).

Wenn sich noch Luft im Gerät befindet,itte wie folgt vorgehen:

Zuleitungsschlauch entlüften:

1. Entfernen Sie den Schnellanschluss mit Gartenschlauchadapter (25) an der Kupplung Wasseranschluss (13) und öffnen Sie den Wasserhahn, bis Wasser blasenfrei austritt.
2. Schlieben Sie den Wasserhahn.
3. Verbinden Sie den Zuleitungsschlauch mit Hilfe des Schnellanschlusses mit Gartenschlauchadapter (25) mit der Kupplung Wasseranschluss (13) am Gerät.
4. Offnen Sie den Wasserhahn vollständig.

Geräntlöften:

1. Schalten Sie das Gerät am Ein-/Ausschalter (7) ein, bis Druck aufgebaut ist.

2. Schalten Sie das Gerät am Ein-/Ausschalter (7) aus.

3. Drücken Sie den Einsatzhebel (21) der Spritzpistole (16), bis sich der Druck abgebaut hat.

4. Wiederholen Sie den Vorgang 5. bis 7.itte einige Male, bis sich keine Luft mehr im Gerät befindet.

B

• Sie können den Einschaltthebel (21) der Spritzpistole (16) durch Drücken des Verriegelungsknopfes (22) wahlweise verriegeln oder entriegeln.

Durch das Verriegeln des Einsatzhebels verhindern Sie einen unbeabsichtigten Start des Gerätes.

Betrieb unterbrechen

• Lassen Sie den Einsatzthebel (21) der Spritzpistole (16) los.
  Schalten Sie bei längeren Arbeitspausenden Ein/Ausschalter (7) aus.

Sollte das Gerät umfallen, schalten Sie das Gerät sofort am Ein-/Ausschalter (7) aus und trennen Sie das Gerät an der Netzanschlussleitung vom Netz. Es besteht Gefahr durch elektrischen Schlag! Bringen Sie erst jetzt das Gerät wieder in aufrechte, stehende Position. Warten Sie zu ihrer eigenen Sicherheit ca. fünf Minuten, bis Sie den elektrischen Anschluss wieder herstellen.

Betrieb beenden

1. Nach Arbeiten mit Reinigungsmitteln das System mit klarem Wasser spulen, indem Sie klares Wasser versprühen.
2. Lassen Sie den Einsatzthebel (21) der Spritzpistole (16 los.

3. Schalten Sie das Gerät am Ein-/Ausschalter (7) aus. Ziehen Sie den Netzstecker.

4. Schlieben Sie den Wasserhahn.

5. Trennen Sie den Hochdruckreiniger von der Wasserversorgung.
6. Drucken Sie den Einsatzthebel (21) der Spritzpistole (16, um den vorhenden Druck im System abzubauen.

Verwendung von Reinigungsmitteln

Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen. Derartige Schäden am Gerät unterliegen nicht der Garantie. Sie können Reinigungsmittel über unseren Online-Shop beziehen.

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Dazu gehört auch das Anschlieben an die Wasserzufuhr oder der Versuch Undichtigkeiten zu beseitigen. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Reinigung

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Halten Sie das Gerät stets sauber.
Verwenden Sie keine Reinigungsbzw. Lösungsmittel.

• Halten Sie die Lüftungsschlitze sauben und frei
• Reinigen Sie das Gerät mit einer weichen Bürste oder mit einem feuchten Tuch.
• Sollte die Standard-Vario-Düse (18) verschmutzt oder verstopt sein, können Sie mit der Düsenreinigungsnadel (19) den Fremdkörper in der Düse entfern. Drehen Sie die Düssentipze, um die beiden Metallplättchen in der Düse auseinander zu bringen. So konnen Sie die Öffnung des Wasseraustritte mit der Düsenreinigungsnadel (19) erreichen. Spulen Sie die Standard-Vario-Düse mit Wasser nach, um den Fremdkörper zu beseitigen.

Wartung

Der Hochdruckreiniger ist wartungsfrei.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von unserem Service-Center durchführren. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Lagerung

Entleeren Sie den Hochdruckreinigervollständig von Wasser.
Trennen Sie hierzu das Gerät von der Wasserversorgung. Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (7) für maximal 1 Minute ein, bis kein Wasser mehr an der Spritzpistole (16) oder an den Aufsätzen (2/18/24) gustritt. Schalten Sie das Gerät aus.
Lagern Sie alle Aufsätze (2/18/24) stehend, mit der Anschlussende nach unten.
- Der Hochdruckreiniger und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind.
Bewahren Sie das Gerät und das Zubehör in einem frostsicheren Raum auf.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geräte gehören nicht in den Hausmull.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser ServiceCenter.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln diesen Produkts stehen Ohnen gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkts ein Material-oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der DreiJahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das repariete oder

ein neues Produkt zürück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleibe teile angesehen werden können (z.B. Waschbürstenborsten) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).
These Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs anleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist ledigious fur den privaten und nicht fur den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäß Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelbearbeitung IhresAnliegens zu gewährleisten, folgen Sieitte denfolgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 305729) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.
• Ein als defekt erfasstes Produkt konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchfuhren halten. Sie erstellt Ohnen kein einen Kostenvoranschlag. Wir konnen nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.:[phone] E-Mail:[e-mail] IAN 305729

AT Service Osterreich Tel.:[phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 305729

CH Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]
IAN 305729

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co KG

Stockstädter Straße 20

63762 GroBostheim

Germany

www.grizzly-service.eu

Ersatzteile / Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte telefonisch an das ServiceCenter (siehe „Service-Center"Seite 15).Halten Sie die unten genannten Bestellnummern bereit.

Pos. Bezeichnung.. Artikel-Nr.

16 Spritzpistole. 91104618

5 Hochdruckschlauch. 91104617

25 Schnellanschluss mit Gartenschlauchadapter 91097401
20 Strahlrohr 91104619
24 Turbo-Schmutzfrase 91104615
18 Standard-Vario-Duse 91104616
9 Schaumdüse mit Reinigungsmittelflasche 91103756
2 Rotierende Waschbürste 91103750
14 Wasseranschluss inkl. Dichtungsring 91103746
29 Reinigungsmittel 30990010

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Starke Druck-schwankungen	Standard-Vario-Düse(18)verschmutzt	Spüssen Sie die Standard-Vario-Düse (18)mit Wasser. Reinigen Sie bei Bedarf dieDüssenbohrung mit einer Nadel (siehe KapitelReinigung).
	Verstopfung der Standa-Vario-Düse (18).	Entfernen Sie die Standard-Vario-Düse (18)und stellen Sie sicher, dass der Wasseraus-tritt an der Spritzpistole (16) ungehindertfunktioniert. Das Gerät arbeitet also ein-wandfrei. Die Turbo-Schmutzfräse (24) unddie rotierende Waschbürste (2) verstopfenüblicherweise nicht.
Gerät lauftnicht	Ein-/Ausschalter (7) aus-geschaltet	Ein-/Ausschalterstellung überprüfen
	BeschädigteNetzanschlussleitung	Schalten Sie das Gerät aus und trennen Siees vom Netz. Netzanschlussleitung auf Be-schädigung kontrollieren.Gegebenenfalls Netzanschlussleitung von ei-ner autorisierten Fachkraft ersetzen{lassen.
	Fehlerhafte Spannings-versorgung	Kontrollieren Sie die elektrische Anlage aufÜbereinstimmung mit den Angaben auf demTypenschild
Gerät hat kei-nen Druck	Lufteinschlüsse im Hochdruckreiniger	Schalten Sie das Gerät mit Spritzpistoleund ohne Düse an, bis blasenfreies Wasseraustritt
	Leitungsdruckabfall Kontrollieren Sie die Wasserversorgung
Undichtigkeitenim Wasser-system	Anschlüsse nicht richtig montiert	Schalten Sie das Gerät aus und trennen Siees vom Netz. Schließen Sie das Gerät erneutan die Wasserleitungen an (s. „Inbetriebnahme-Aufstellen")
	Wasseranschluss (14)undicht	Schalten Sie das Gerät aus und trennen Siees vom Netz. Wechseln Sie die KupplungWasseranschluss (13) inkl. Dichtungssringaus (s. „Ersatzteile")

Sommaire

Introduction 18

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Allemagne

www.grizzly-service.eu

Contenuo

Introduzione 32

Scopo d'uso 32

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germania

www.grizzly-service.eu

DE AT CH	Original EG Konformitätserklärung
Hiermit bestätigen wir,dass der Hochdruckreiniger Baureihe PHD 150 G4 Seriennummern 201809000001 - 201809230500folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2000/14/EG • 2006/42/EG • 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012+A11:2014+A12:2016 • EN 60335-2-79:2012EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 62233:2008EN 61000-3-2:2014 • EN 61000-3-11:2000
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätig:Schalleistungspegel:Garantiert: 92 dB(A);Gemessen: 89,88 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
C E Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany01.10.2018Christian FrankDokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Version des informations · Versione delle

informazioni · Stand der Informationen:

09/2018 - Ident.-No.: 75040061092018-CH

FSC

www.fsc.org

MIX

Papier aus ver-

antwortingsvoll Quean

FSC* C142184
