MANUALE UTENTE PHD 150 G4 PARKSIDE

Traduzione delle istruzioni d'uso originali

FR CH

NETTOYEUR HAUTE PRESSION

Prima di leggere apriere la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

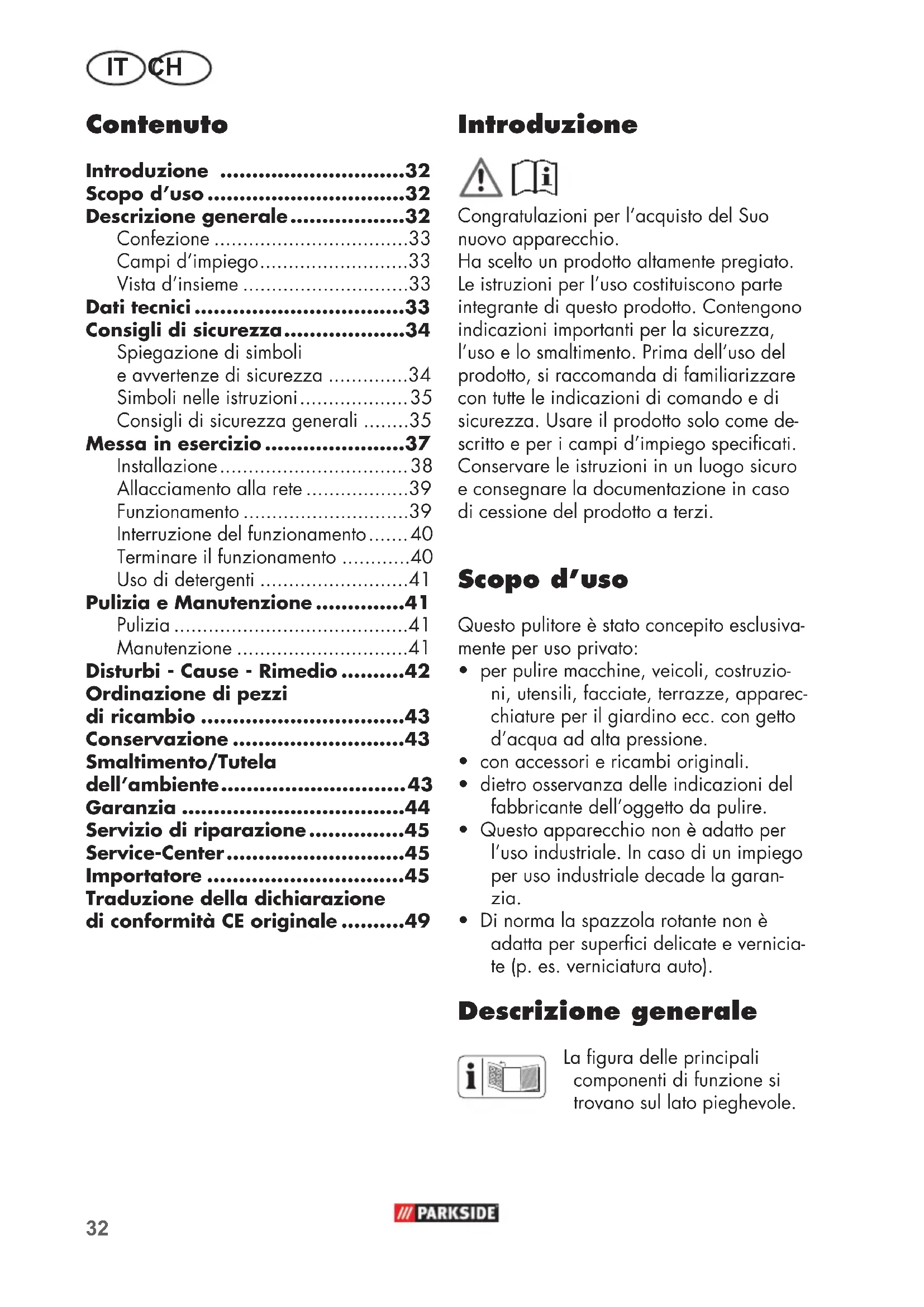

Inhalt

Einleitung. 4

Bestimmungsgemäß

Verwendung 4

Descrizione generale. 32

Confezione 33

Campid'impiego. 33

Vista d'insieme 33

Dati tecnici 33

Consigli di sicurezza. 34

Spiegazione di symboli

e avverenze di sicurezza 34

Simboli nelle istruzioni 35

Consigli di sicurezza generali 35

Messa in esercizio 37

Installazione 38

Allacciamento alla rete. 39

Funzionamento 39

Interruzione del funzionamento 40

Terminare il funzionamento 40

Uso di detergenti 41

Pulizia e Manutenzione. 41

Pulizia 41

Manutenzione 41

Disturbi - Cause - Rimedio.....42

Ordinazione di pezzi

di ricambio 43

Conservazione 43

Smaltimento/Tutela

dell'ambiente 43

Garanzia 44

Servizio di riparazione. 45

Service-Center 45

Importatore 45

Traduzione della dichiarazione di conformità CE originale.......49

Introduzione

Congratulations per l'acquisto del Suo nuovo apparecchio.

Ha scelto un prodotto altamente pregiato. Le istruzioni per l'uso costituiscono parte integrante di quello prodotto. Contengonoindicazioni importanti per la sicurezza, I'uso e lo smaltimento. Prima dell'uso del prodotto, si raccomanda di familiarizzare con tutte leindicazioni di commando e di sicurezza. Usare il prodotto solo come descripto e per i campi d'impiego specificati. Conservare le istruzioni in un luogo sicuro e consegnare la documentazione in caso di cessione del prodotto a terzi.

Scopo d'uso

Questo pulitore è stato concepito escludamente per uso privato:

per pulire macchine, veicoli, costruzioni, utensili, facciate, terrazze, apparecchiature per il giardino ecc. con getto d'acqua ad alta pressione.
- con accessori e ricambi originali.
- dietro osservanza delleindicazioni del fabbricante dell'oggetto da pulire.
- Questo appearecchio non è adatto per l'uso industriale. In caso di un impiego per uso industriale decade la garanzia.
- Di norma la spazzola rotante non è adatta per superfici delicate e verniciata (p. es. verniciatura auto).

Descrizione generale

La figura delle principali componenti di funzione si trovano sul lato pieghevole.

Confezione

Rimuovere l'apparecchio dall'imballaggio e controllare il volume di fornitura:

• Il pulitore ad alta pressione con conduttura di allacciamento elettrico
• Attacco rapido per adattatore tubo da giardino
• Pistola a spruzzo
• Tubo del getto con ugello dell'alta pressione (fresa turbo per asportare lo sporco)
• Tubo del getto con ugello a getto piatto (ugello standard)
• Spazzola rotante
  -Ago pulizia ugello
• Contenitore detergente con ugello
• Detergente 0,5 I
  Istruzioni per l'uso

Smaltire il materiale di imballaggio secondo le disposizioni.

Campi d'impiego

Il pulitore ad alta pressione pulisce con l'ausilio di un getto d'acqua, a scelta con modalità di funzionamento a bassa o alta pressione. All'occurrezza, con l'aggiunta di detergenti. Il funzionamento delle parti di commando è riportato nelle seguenti descrizioni. Osservare leindicazioni di sicurezza.

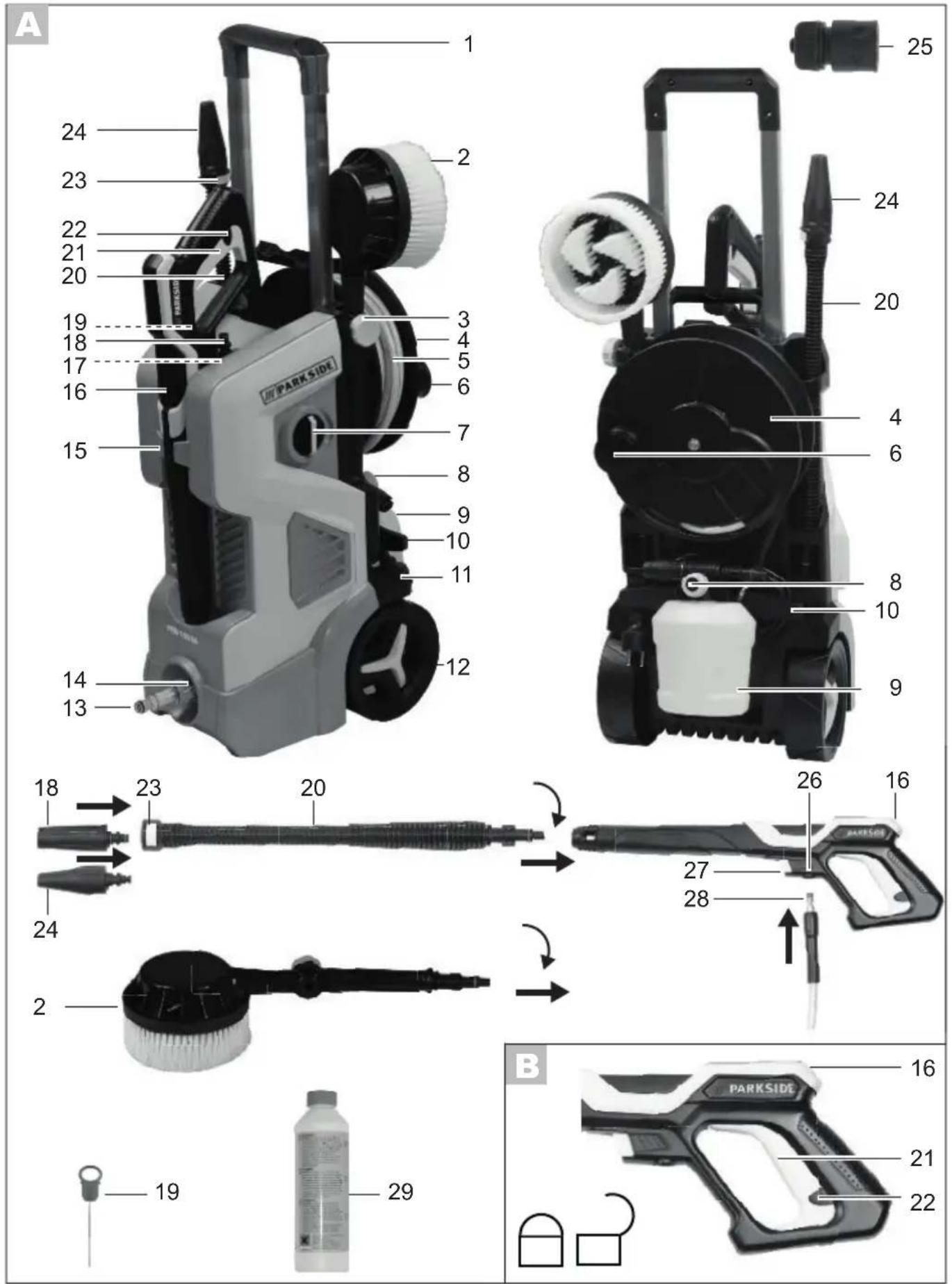

Vista d'insieme

1 Maniglia di prua-tipo
2 Tubo flessibile alta pressione su tamburo tubo flessibile)

3 Pulsante di fissaggio

4 Tamburo tubo flessibile
5 Tubo flessibile alta pressione su tamburo tubo flessibile)
6 Manovella per tamburo tubo flessibile

7 Interruttore accensione/ specnimento

8 Pulsante di regolazione
9 Contenitore detergente con ugello

10 Supporto per cavo di alimentazione
11 Cavo di alimentazione
12 Rotelle
13 Raccordo attacco acqua con inserto setaccio
14 Attacco dell'acqua
15 Supporto per pistola a spruzzo
16 Pistola a spruzzo
17 Supporto accessori (non a vista)
18 Tubo del getto con ugello a getto piatto (ugello standard)
19 Ago pulizia ugello (non a vista)

20 Tubo di irradiazione

21 Leva di accensione
22 Leva di bloccaggio
23 Bloccaggio
24 Tubo del getto con ugello dell'alta pressione (fresa turbo per asportare lo sporco)
25 Attacco rapido per adattatore tubo da giardino
26 Attacco alla pressione
27 Pulsante di sblocco
28 Attacco alta pressione lato pistola
29 Detergente

16Pistola a spruzzo

21 Leva di accensione

Pulsante di blocco

Dati tecnici

Pulitore ad alta pressione ....PHD 150 G4

Allacciamento rete 230 V\~,50 Hz

Potenza di presa 2100 W

Conduittura rete 5 m

Tubo flessibile alta pressione. 10 m

Peso 11,4 kg

Classe di protezione.

Tipodi protezione. IPX5
Pressione di misurazione/pressione di lavoro (p) 11 MPa Pressione ammissabile max. () .15 MPa Pressione di adduzione max.
(p in max) 0,8 MPa
Temperatura di alimentazione max.
(T in max.) 40°C
Portata, acqua (Q) 5,5 l/min
Portata, acqua max. (Q max) .... 7,5 l/min
Livello di pressione sonora
(LpA) .77 dB(A); KpA = 3 dB
Livello di potenza sonora (Lw) misurata...89,88 dB(A); KWA = 2,24 dB garantito .. 92 dB(A)
Vibrazione (a_h) < 2,5m / s^2;K = 0,15m / s^2

I valori per le onde acustiche e le vibrazioni sono stati determinati secondo EN 60335-2-79:2012.

Il presente apparecchio è progettato per il funzionamento con una rete di distribuzione dell'energia elettrica con un'impedenza di sistema Zmax al punto di trasferimento (collegamento domestico) paria a 0,385 Ohm al massimo. L'utente è tenuto ad accertare che l'apprecchio venga什么意思 in funzione esclusivamente con una rete di distribuzione dell'energia elettrica che rispetti detto requisito. Se necessario, le aziende di fornitura di energia elettrica locali sono in grado di fornire l'impenenza del sistema.

Ci si riserva il diritto di apportare variazioni tecniche ed ottiche alla preavviso nell'ambito dello sviluppo del prodotto. Tutte le dimensioni,indicazioni e dati delle presenti istruzioni per l'uso sono pertanto non vincolanti.Non si accetta pertanto alcuna rivendicazione di diritti a fronte delle presenti istruzioni per I'uso.

Il valore di emissione di vibrazioni indicate è stato misuratoattraverso un procedimento di controllo standardizzato e cuiè essereutilizzato per il confronto di un appearecchio elettrico con un'alto.

Il valore di emissione di vibrazioni indicate\ può essereancheutilizzato peruna prima\ valutazione dell'esposizione alla quale si\ è soggetti.

Avvertenza:
Durante l'uso effettivo dell'apparecchio elettrico, il livello di emissione di vibrazioni cui differire da quello indicate a seconda della tipologia e della modalità d'uso.

Cercare di limitare il più possibile l'esposizione alle vibrazioni. Per attenuare l'esposizione alle vibrazioni si posso non ad esempio indossare quanti durante l'utilizzo dell'utensile e limitare l'orario di lavoro. In tal senseo occorre tenere conto di tutte le componenti del ciclo operativo (ad esempio i momenti in cui l'apparecchio elettrico è spento e quelli in cui è accesso, ma operaenza carico).

Consigli di sicurezza

Questa sezione tratta le disposizioni di sicurezza fondamentali relative al lavoro con il pulitore ad alla pressione.

Spiegazione di symboli e avventenze di sicurezza

! Attenzione!

Prima di iniziare il lavoro, famiaria rizzarsi con tutti i comandi, in particolare con il loro funzionamento ed effetto. Chiedere eventualmente informazioni a un technician.

Attenzione! In caso di danneggiamento o taglio del cavo di alimentazione, sfilare immediatamente la spina dalla presa.

Staccare la spina dalla presa anche durante il collegamento all'alimentazione idrica o durante il tentativo di eliminare anermeticità.

Apparecchio non adatto per l'allicciamento all'impianto di acqua potabile.

Classificazione di protezione II

Le apparecchiature non si devono smaltire insieme ai rifiuti domestici.

I pulitori ad alla pressione possono essere pericolosi se non usati conformmente alle disposizioni. Il getto non deve essere indirizzato su persone, animali e sulla dotazione elettrica attiva oppure sull'apparecchio stesso.

Azionare l'apparecchio solo in posizione eretta, mai in posizione sdraiata.

Livello di potenza sonora garantito.

La spina è adatto solo per uso interno.

Simbolo sul flacone del detergente

Attenzione! Corrosivol Irritan- te! Puo causare forti corrosioni cutanee e lesioni oculari.

Simboli nelle istruzioni

Simboli dei pericoli con appositeindicazioni per prevenir donne a persona o cose.

Simboli dei divieti (alippo del punto esclamativo, viene spiegato il divieto) conindicazioni relative alla prevenzione di danni.

Simboli di avvertenza con informazioni relative ad un migliorare trattamento dell'apparecchio.

Consigli di sicurezza generali

L'uso dell'apparecchio è vieta ai bambini. Bambini devono essere sorvegliati, per garantire che non giochino con l'apparecchio.

• E ammesso l'utilizzo del presente apparecchio da parte di persona con energia fisiche, sensoriali o intellettive limitate oppure con carente esperienza e/o conoscenza, se queste vengono sorvegiate o istruite sull'uso sicuro dell'apparecchio e comprendano i pericoli che ne derivano.

• Persone che non hanno letto attendamente le istruzioni d'uso, non devono usare l'apparecchio.

• Idropulitrice ad alta pressione non deve essere utilizzato da personne non addestrate.

In caso di guasti o difetti durante il funzionamento, spegnere immediatamente l'apparecchio e staccare la spina di rete. Successivement consultare la pagina 42 delle istruzioni d'uso per le possibili cause di un guasto oppure contattare il nostro centro di assistenza.

Lavorare con l'apparecchio

Attenzione: in quello modo evitate incidenti e lesioni:

I pulitori ad alta pressione possono essere pericolosi se non usati conformmente alle disposizioni. Il getto non deve essere indirizzato su persone, animali e sulla dotazione elettrica attiva oppure sull'apparecchio stesso.

• Usare l'apparecchio solo in piedi e su una superficie pia-na e stabile.
  Non indirizzare il getto su se stessi o su altri persone per pulire capi d'abbagliamento o calzature.
  Per la protezione da schizzi d'acqua o sporcizia indossare appropriati indumenti di protezione e occhiali di sicurezza.
  Non usare l'apparecchio in presenza di altri persone, salvo nei casi in cui queste indossano un abbigliamento protettivo.

• Adottare adequate misure per tenere bambini lontani dall'apparecchio.
  Non usare l'apparecchio nelle vicinanze di liquidi o gas infiammabili. La mancata osservanza comporta pericoli di incendio o di esplosione.
  Non spruzzare liquidi inflammabili. Pericolo di esplosioni.
  In caso di contatto con i detergenti, sciacquare abbondamente con acqua pulita.

• Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini.

Attenzione! In quello modo si evitano danni all'apparecchio ed eventuali danni consequencesciali a persona:

Non lavorare con un appa- recchio danneggiato, incompleto o trasformato senza l'autorizzazione del fabbri-cante. Prima della messa in esercizio fare controllare da un esperto, che siano presenti dispositivi di protezione elettrici richiesti.
Non mettere in esercizio l'apparecchio, se la conduttura di allacciamento alla rete, l'alimentazione idrica o altri parti come il tubo flessibile del pulitore o la pistola a spruzzo sono danneggiati o anermetici.
- Proteggere l'apparecchio dal gelo e dal funzionamento a secco.
Tubi flessibili ad alta pressione, rubinetteria e giunti sono importanti per la sicurezza delle macchine. Usare solo i tubi flessibili ad alta pressione, rubinetteria e giunti consigliati dal fabbricante.
- Usare solo accessori originali non eseguire trasformazioni all'apparecchio.
L'apertura dell'apparecchio deve essere effettuata solo da un elettricista esperto autorizzato. In caso di riparazione, rivolgersi sempre al nostro centro di assistenza.

Sicurezza elettrica:

Attenzione: in quello modo evitate incidenti e lesioni a causa di scosse elettriche:

In caso di utilizzo di una prolunga, la spina e l'accoppiamento devono essere stata all'acqua.

Prolunghe non adatte possono essere pericolose. Pericolo di danni a persona a causa di scosse elettriche.

Proteggere i collegamenti a spina elettrici dall'umidità.

In caso di pericolò di inondazione, i collegamenti a spina devono essere fissati in una zona lontana da quella affettà dall'inondazione.

• Fare attenzione che la tensione di rete corrisponda alleindicazioni sulla targhetto.

L'allacciamento alla rete deve essere eseguito da un elettricista specializzato e soddisfare i requisiti della IEC 60364-1.

• Collegare l'apparecchio solo a una presa con protezione differenziale (interruptore FI) non superiore a 30mA ; dispositivo di protezione minimo 1.3 Ampere.

• Controllare prima di agli utilizzato la presenza di eventuali danni all'apparecchio, al cavo e alla spina.

• Nel caso in cui il cavo di collegamento di quello apparecchio venga danneggiato,

deve essere sostituito con un cavo di collegamento speciale dal fabbricante o dal suo servizio cliente o da una persona qualificata, al fine di evitare pericoli.

Non usare il cavo per staccare la spina alla presa. Proteggere il cavo da fonti di calore,olio e angoli appuntiti.
Non trasportare o fissare l'apparecchio dal cavo.
- Usare solo prolonghe protette da spruzzi d'acqua e adatte per l'uso esterno. Prima dell'uso srotolare completamente il tamburo per cavi. Controllare eventuali danneggiamenti del cavo.
- Prima di qualsiasi lavoro con l'apparecchio, durante le pause di lavoro e in caso di non-uso, staccare sempre la spina di rete dalla presa.
Le condutture di allacciamento elettrico non devono presentare una sezione inferiore a 2 × 2,5 ~mm^2 .
- Indossare scarpe robuste per la protezione contro scosse elettriche.
Per la protezione controscosse elettriche, azionare l'apparecchio escludivamente in posizione verticale, eretta.

Messa in esercizio

Secondo le disposizioni valide il pulitore ad alta pressione non deve mai essere alimentato alla rete dell'acqua potabile perché separatore di sistema. Deve essere usato un separatore di sistemas adatto conforme a EN 12729 tipo BA.

L'acqua che fluisceattraverso un separatore di systemaviene classificata come non potabile.

Un separatore di sistema è reperibile nel commercio specializzato.

Un separatore di sistema (valvola di non ritorno) impedisce il riflusso di acqua e detergente nella linea di acqua potabile.

• Usare un tubo convenzionale da giardino per il rifornimento idrico e prestare attenzione a una lunghezza sufficiente.
• Collegare l'apparecchio a un attacco alla rete idrica domestica con una portata di almeno 450 l/h.
• L'apparecchio può essere impiegatoanche perché essere essere collegato allacondotta idrica (ad esempio alla cisterna dell'acqua piovana) con la funziione di aspirazione integrata, che puoessereutilizzata solo con un flessibiledi aspirazione dotato di cestello difiltraggio.

Non immergere l'apparecchio in una fonte idrica aperta. Pericolo di ferimento da scossa elettrica.

Non aspirare l'acqua da punti di raccolta naturali, in quanto potrebbero venire contaminati dal ritorno di detergente.

Installazione

1. Tirare l'impugnatura ad arco (1) verso l'alto fino all'arresto.

2. Inserire il raccordo ad alta pressione del lato della pistola (28) nel raccordo ad alta pressione (26) della pistola a spruzzo (16). Assicurarsi che il tubo non sia guidato attraverso l'impugnatura (1), per non ostacolare l'impugnatura (1).

3. Collegare il tubo flessibile di alimentazione acqua prima all'attacco del rifornimento idrico e quindi fare scorrere acqua dall'estremita del tubo flessibile di alimentazioneenza formazione di bolle, per spurgare il tubo flessibile di alimentazione. Chiudere il rubinetto dell'acqua.

4. Collegare il tubo flessibile di alimentazione con l'ausilio dell'attacco rapido per l'adattatore per raccordi di tubi da giardino (25) con il raccordo attacco acqua (13) e l'attacco acqua (14) sul dispositivo. Usare sempre l'inserto filtrante (7) e pulirlo all'occurrezza.
5. Collegare mediante inserimento e avvitamento (chiusura a baionetta) il tubo del getto (20) con la pistola a spruzzo (16).
6. Se la lancia (20) è montata, collegare a scelta la fresa tubo per aspirare lo sporco (24) o l'ugello Vario standard (18) avvitando con la lancia (20).
7. Il serbatoio del detergente con ugello (9)iene collegato direttamente con la pistola a spruzzo (16) mediante avvitanamento. Quando si utilizza il contentatore detergente con ugello solo detersivo viene riempito nel contentatore. Esso è redatto automaticamente.

Mediante rotazione della punta dell'ugello verso sinistra è possibile aumentare la larghezza del getto. Mediante rotazione verso destra è possibile ridurre la larghezza del getto.

Utilizzare la maniglia dell'arco di tipo (1) solo in combinazione con le ruote (12) di rotolamento del dispositivo. Per sollevare e trasportare il dispositivo utilizzato la maniglia (1).

Allacciamento alla rete

Il pulitore ad alta pressione da Lei acquistato è provvisto di spina elettrica. L'apparecchio è concepito per l'allciamento a una spina con dispositivo di protezione differenziale (interrutatore FI) da 230V 50Hz .

Mettere in esercizio l'apparecchio solo dopo aver fatto attentamente tutti i punti precedenti.

1. Assicurarsi che il pulitore ad alta pressione sia spento dall'interruttore di accensione/spegnimento (7).
2. Inserire la spina elettrica nella presa.

Funzionamento

Osservare la forza di rinculo del getto d'acqua. Garantire una posizione stabile e tenere saldamente la pistola (16) a spruzzo. Altrimenti si rischia di ferire le altre persona.

Non azionare il pulitore dell'alta pressione con il rubinetto dell'acqua chiuso. Un funzionamento a secco causa sempre un danneggiamento dell'apparecchio.

1. Aprire completamente il rubinetto dell'acqua.
2. Accendere il pulitore ad alta pressione dall'interruttore di accensione/spegnimento (7). Accendere il pulitore ad alta pressione solo dopo aver collegato tutte le condutture dell'acqua equeste sono ermetiche.
   Il motore si accende, fino a generate la pressione necessaria. Dopo il raggiungimento della pressione, il motore si spegne.
3. Premere la leva di accensione della pistola a spruzzo (1). L'ugello lavora con pressione e il motore si riaccende.

Il rilascio della leva di accensione provoca uno spegnimento dell'apparecchio. L'alta pressione all'interno delsystema rimane intatta.

Il tubo del getto con l'ugello dell'alta pressione (24) grazie al suo getto d'acqua rotante è particolaremente adatto per i lavori con un basso consumo di acqua.
- Il tubo del getto con ugello a getto piatto (18) grazie al suo getto piatto è particolaremente adatto per pulizia superficiali. Mediente rotazione della punta dell'ugello verso sinistra è possibile ridurre la larghezza del getto. Mediente rotazione della punta dell'ugello verso destra è possibile;aumentare la larghezza del getto.
- La spazzola rotante di lavaggio (2)iene generalmente utilizzato alla pressurizzazione. La funzione di pulizia è derivato dal movimento di rotazione e il flusso di acqua. Se non c'è flusso di acqua, la spazzola di lavaggio non ruota.

In caso di anermeticità nel sistema idrico, spegnere immediatamente l'apparecchio dall'interruttore ON/OFF (7) e staccare l'apparecchio alla rete mediante il cavo di alimentazione elettrica. Pericolo di schock elettrico! Riiniziare a creare i collegamenti idrici a partire dal punto 2. (vedi „Messa in esercizio / Installazione").

Se rimane aria nell'apparecchio, procedere come segue:

Spurgare il tubo flessibile di alimentazione:

1. Rimuovere l'attacco rapido per l'adattatore per raccordi di tubi da giardino (25) sul raccordo attacco acqua (13) e aprire il rubinetto dell'acqua fino a quando l'acqua fuoriesce senza bolle.

2. Chiudere il rubinetto dell'acqua.

3. Collegare il tubo flessibile di alimentazione con l'ausilio dell'attacco rapido per l'adattatore del tubo da giardino (25) con l'attacco dell'acqua (13) sull'apparecchio.
4. Aprire completeness rubinetto dell'acqua.

Spurgare l'apparecchio:

1. Accendere l'interruttore On (7) sino a generare pressione.
2. Spagnere l'interruttore On (7).
3. Premere la leva di accensione della pistola a spruzzo (16 fino alla depressurizzazione.
4. Ripetere più volte le procedure da 5. a 7. fino a quando l'apparecchio è completamente privo di aria.

• Premendo la leva di bloccaggio (21) è possibile bloccare o sblocare la leva di attivazione della pistola a spruzzo (16) con il pulsante di blocco (22).

Bloccando la leva di accensione si impedisce l'avvio involontario dell'apparecchio. 2.

Interruzione del funzionamento

• Rilasciare la leva della pistola a spruzzo (16).
• Durante le pause prolongate spegnere l'interruttore di accensione/spegnimento (7).

Se l'apparecchio si ribalta, specnere immediatamente l'apparecchio dall'interruttore ON/OFF (7) e staccare l'apparecchio alla rete mediante il cavo di alimentazione elettrica. Pericolo di schock elettrico! Ora rimettere l'apparecchio in posizione verticale, eretta. Per la propria sicurezza, attendere ca. cinque minuti prima di ripristinare il collegamento elettrico.

Terminare il funzionamento

ne Dopo il lavoro con i detergenti sciacquare il sistema con acqua chiara.

1. Rilasciare la leva (21) della pistola a spruzzo (16).
2. Spagnere il pulitore ad alta pressione dal rubinetto di accensione/spegnimento (7). Staccare la spina di rete.
3. Chiudere il rubinetto dell'acqua.
4. Staccare il pulitore ad alta pressione dal rifornimento idrico.
5. Tirare la leva (21) della pistola a spruzzo (16) per ridurre la pressione presente nelsystema.

Uso di detergenti

Questo apparecchio è stato concepito per l'impiego con un detergente neutro a base di tensioattivi anionici biodegradabili. L'uso di altri detergenti o di sostenze chimiche più promiettere la sicurezza dell'apparechio e causare danneggiamenti. Danni di但这a natura all'apparechio non rientrano nella garanzia.

Pulizia e Manutenzione

Prima di agli intervento di manutenzione estrarre la spina alla presa. In quello rientraanche il collegamento al rifornimento idrico o il tentativo di eliminare anermeticità. Pericolo di scosse elettriche o di ferite a causa di parti mobili.

Pulizia

Non spruzzare l'apparecchio con acqua e non pulirlo fatto acqua corrente. Pericolo di scosse elettriche e rischio di danneggiamenti all'apparecchio.

Tenere l'apparecchio pulito, non usare detergenti o solventi.

• Tenere pulite e libero le feritoie di ventilazione.

• Pulire l'apparecchio con una spazzola morbida o un panno.

• Se l'ugello standard Vario (18) dovesse essere sporco od occluso, è possibile rimuovere il corpo estraneo nell'ugello con l'ago di pulizia per ugello (19). Far scorrere la punta dell'ugello in avanti per passare al funzionamento a bassa pressione. Ruotare la punta dell'ugello per staccare le due piastrine di metallo nell'ugello. In quello modo è possibile raggiungere l'aper-tura dell'uscita dell'acqua con l'ago di pulizia per ugello (19). Risciacquare l'ugello standard Vario con acqua per eliminare il corpo estraneo.

Manutenzione

Il pulitore ad alla pressione non richiede interventi di manutenzione.

Fare eseguire i lavori non descriitti nelle presenti istruzioni d'uso dal nostro centro di assistenza. Usare solo componenti original.

Disturbi - Cause - Rimedio

Problema Possibile causa Rimedio
Forti oscillazioni di pressione	Standard Vario (18) do-vesse essere sporc	Risciacquare l'ugello standard Vario (18) con acqua. Se necessario pulire il foro dell'ugello con un ago (vedere capitolo Pulizia).
	Standard Vario (18) do-vesse essere occluso	Rimuovere gli ugelli (18) e assicurarsi che l'u-scita dell'acqua sulla pistola a spruzzo (16) funzioni sono impedimenti. L'apparecchio funziona quindi correttamente. La fresa anti-sporco turbo (24) e la spazzola di lavaggio rotante (2) in genere non si occludono.
L'apparecchio non funziona	Interruttore di accen-sione/spegnimento (7) spento	Controllare la posizione di accensione/spe-gnimento (7)
	Conduittura di allaccia-mento elettrico danneg-giata	Spagnere l'apparecchio e stacco lalla rete. Controllare se la conduttura di alimentazione elettrica presenza danneggiamenti. Eventualmente fare sostiture la conduttura di allacciamento elettrico da un elettricista esperto.
	Alimentazione elettrica mancante	Controllare se l'impiano elettrico è conforme alleindicazioni riportate sulla targhetta del tipo
L'apparecchio èswana pressione	Inclusioni d'aria nel pu-litore ad alta pressione	Accendere l'apparecchio con la pistola a spruzzo e sono ugallo, fino a quando fuorie-scce acqua riva di bolle
	Calo della pressione nel-la conduttura	Controllare il rifornimento idrico
Anermeticità nelsystema idrico	Attacchi non montati correttamente	Spagnere l'apparecchio e stacco lalla rete. Ricollegare l'apparecchio alle conduttu-re dell'acqua (vedi „Messa in esercizio - installazione “)
	Attacco dell'acqua (14) anermetico	Spagnere l'apparecchio e stacco lalla rete. Sostiture l'attacco dell'acqua (13) inclu-so l'anello di guarnizione (vedi „Ricambi “)

Ordinazione di pezzi di ricambio

È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzly-service.eu

Se non si dispone di una connessione Internet, contattare Telefonicamente il centro di assistenza (vedere "Service-Center" a pag. 45). Tenere a portata di mano i numero d'ordine riportati in basso

Pos. Denominazione... Cod, art.

16Pistola a spruzzo 91104618
5 Tubo dell'alta pressione 91104617
25 Attacco rapido per adattatore tubo da giardino 91097401

20 Tubo di irradiazione 91104619
24 Tubo del getto con ugello dell'alta pressione 91104615

(fresa turbo per asportare lo sporco)
18 Tubo del getto con ugello a getto piatto (ugello standard) .... 91 104616

9 Contenitore detergente con ugello. 91103756
2 Spazzola rotante 91103750

14 Attacco dell'acqua conhetto 91103746
29 Detergente 30990010

Conservazione

• Svuotare completeness il pulitore ad alta pressione.
  A tale scopo rimuovere l'attacco dell'alta pressione lato apparecchio e accendere il pulitore ad alta pressione dall'interruttore di accensione/spegnimento (7) per massimo 1 minuto, fino a quando non fuoriesce più acqua dall'attacco dell'apistola a spruzzo(16). Spagnere l'apparecchio.
• Disporre tutti gli inserti (2/18/24) in piedi, con il lato di attacco verso il basso.
• Il pulitore ad alta pressione e gli accessori vengono distrutti dal gelo se non sono completeness svuotati.
• Conservare il pulitore ad alta pressione e gli accessori in un ambiente protetto dal gelo.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.

Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.

Garanzia

Gentile cliente,

Su quello apparecchio Le viene concessa una garanzia di 3 anni a partire alla data di acquisito.

In caso di difetti di quello prodotto cui avanzare diritti legali nei confronti del venditore del prodotto. Tali diritti legali non vengono limitati alla nostra garanzia qui di seguito rappresentata.

Condizioni di garanzia

Il termine di garanzia inizia con la data di acquisto. La preghiamo di conservare in un luogo sicuro lo scontrino fiscale originale. Questo documento viene richiesto come prova d'acquisto.

Qualora subentrasse un difetto di materiale o di fabbricazione entro tre anni a partire alla data di acquisito di quello prodotto, il prodotto verrà riparato o sostituito - a nostra discrezione - Gratisamente da moi. Questa prestazione di garanzia presupponne che venga presentato entro il termine di tre anni l'apparecchio difettoso e la prova d'acquisto (scontrino fiscale) e descripto brevamente per iscritto in che casa consiste il difetto e quando si è verificato.

Se il difetto è coperto alla nostra garanzia, riceverà il prodotto riparato oppure un prodotto nuovo. Con la riparazione o la sostituzione del prodotto non inizia un nuovo periodo di garanzia.

Tempo di garanzia e diritti legali per vizi della casa

Il periodo di garanzia noniene prolongato. Questo valeanche per parti sostituite e riparate. Difetti e vizi presenti più al momento dell'acquisto devono essere segnalati immediatamente dopo la rimozione dall'imballaggio. Riparazioni che accorrono dopo il periodo di garanzia sono a pagamento.

Volume di garanzia

L'apparecchio è stato prodotto accuramente secondo severe direttive di qualità e controllato con coscienza prima della consegna.

La prestazione di garanzia vale per difetti di materiale o di fabbricazione. Questa garanzia non si estende ai componenti del prodotto che sono soggetti a normale usura e che quindi possono essere visti come parti di usura (p. es. filtri o inserti) oppure per danneggiamenti delle parti fragili (p. es. interruptori, accumulatori o elementi di vetro).

Questa garanzia decade se il prodotto è stato danneggiato, non usato correttamente o non manutenuto. Per un uso corretto del prodotto devono essere osservate tutte leindicazioni riportate nelle istruzioni per l'uso.Destinazioni d'uso e azioni sconsigliate nelle istruzioni d'uso o dalle quali si viene avvertiti, sono tassativamente da evitare.

Il prodotto è destinato solo per i privati e non per uso commerciale. In caso di uso impropero, esercizio della forza e interventi non effettuati alla nostra filiale di assistenza tecnica autorizzata, decade la garanzia.

Svolgimento in caso di garanzia

Per garantire una rapida elaborazione della La Sua pratica, La preghiamo di seguire le seguentiindicazioni:

per tutte le richieste tenere a portata di mano lo scontrino fiscale e il codice articolo (IAN 305729) come prova d'acquisto.
- I codici articolo sono riportati sulla targhetta del tipo.
- Nel caso in cui si dovessero verificare difetti funzionali o altri vizi, La preghiamo di contattare Telefonicamente o per e-mail. Riceverà ulteriori informazioni sullo svolgimento del Suo reclamo.

• Un prodotto rilevato come difettoso\ può essere inviato con porto franco\ all'indirizzo di assistenza comunicato,\ previa consulazione del nostro servizio di assistenza tecnica, allegando la prova d'acquisto (scontrini fiscali) e l'indicazione, in che casa consiste il difetto e quando si è verificato. Per evitare problemi di accettazione e costi aggiuntivi, usare tassativamente solo l'indirizzo che Le è stato comunicato. Assicurarsi che la spedizione non avvenga in porto assegnato, con merce ingombrante, corriere espresso o altri carico speciale. Spedire l'apparecchio inclusi tutti gli accessori forniti insieme al momento dell'acquisto e garantire un imballaggio di trasporto sufficientemente sicuro.

Servizio di riparazione

Riparazioni non soggette alla garanzia possono essere effettuate dietro fattura dall'a nostra filiale di assistenza tecnica previo preventivo Gratis da parte della stessa. Possiamo lavorare solo apparente che vengono spediti sufficientemente imballati e affancati.

Attenzione: Spedire l'apparecchio alla sua stra filiale in condizioni pulite e con l'indicazione del difetto.

Apparecchi spediti in porto assegnato - con merce ingombrante, corriere effesso o altri carico speciale - non vengono accettati.

Lo smaltimento degli appearecchi difettosi spediti viene effettuato da noi Gratisamente.

Service-Center

Assistenza Italia

Tel.: [phone]

E-Mail: [e-mail]

IAN 305729

Assistenza Svizzera

Tel.: [phone]

(0,08 CHF/Min.)

telefonia mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 305729

Importatore

Non dimenticare che il seguente indirizzo non è un indirizzo di assistenza tecnica. Contattare prima di tutto il centro di assistenza tecnica sulla nominato.

IT CH Traduzione della dichiarazione di conformità CE originale
Con la presente dichiariamo che Pulitore ad alta pressione serie PHD 150 G4 Numero di seri 201809000001 - 201809230500 corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:
2014/30/EU • 2000/14/EC • 2006/42/EC • 2005/88/EC • 2011/65/EU*
Per garantire la conformità sono state applicate le seguenti norme armonizzate eanche le norme e disposizioni nazionali che seguono:
EN 60335-1:2012+A11:2014+A12:2016 • EN 60335-2-79:2012 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 62233:2008 EN 61000-3-2:2014 • EN 61000-3-11:2000
Si dichiarare inoltre in conformità alla direttiva 2000/14/EC sull'emissione acustica ambientale: Livello di potenza sonora garantita: 92 dB(A) misurata: 89,88 dB(A) Procedura della valutazione della conformità applicata come da allegato V / 2000/14/EC
Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großbostheim Germany 01.10.2018	Christian Frank Responsabile documentazione technique

• L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostenze pericolose nelle apparecchiature elettriche ed elettroniche

2018-09-06_rev02_sh

GRIZZLY TOOLS GMBH & CO. KG
