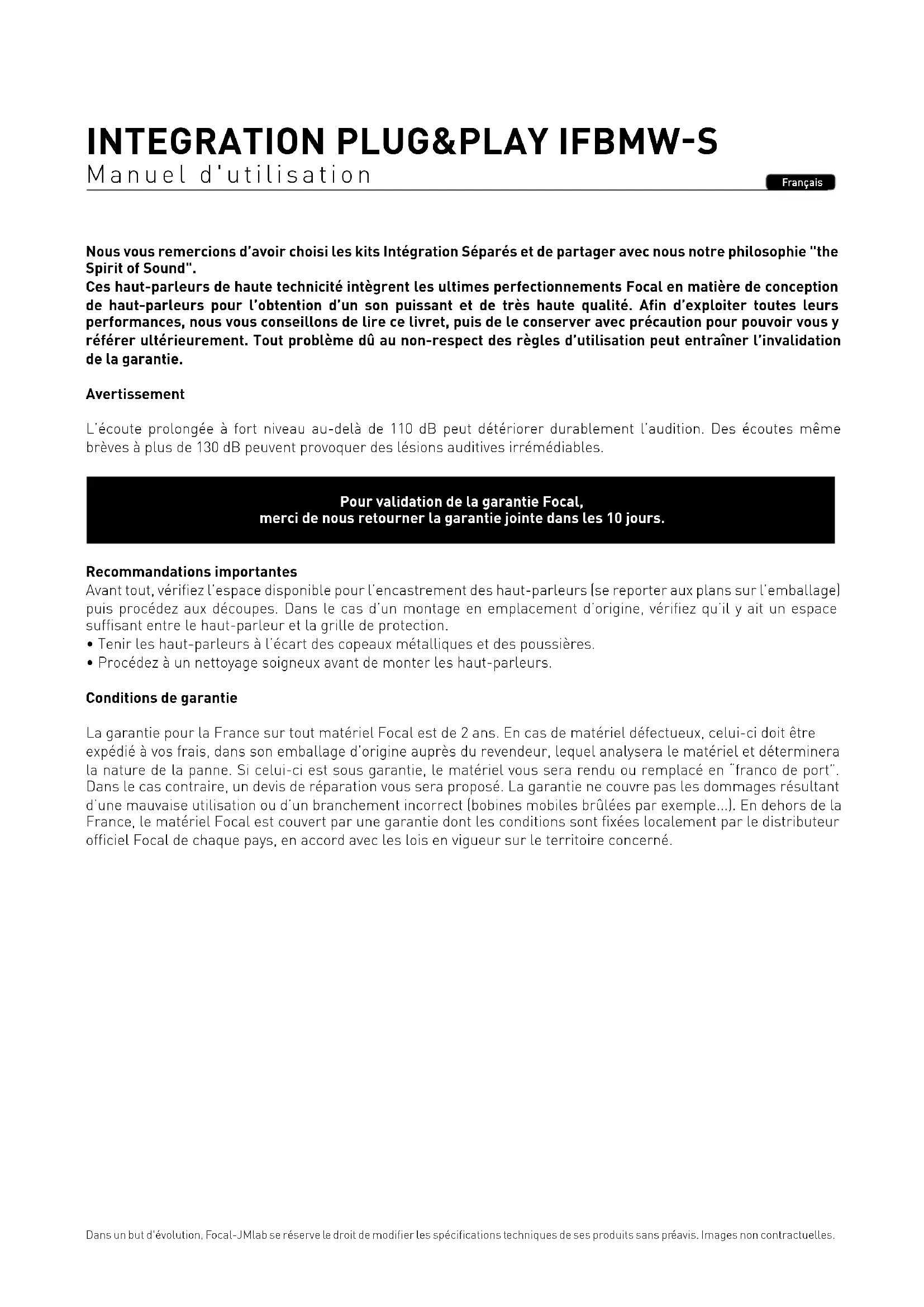

User manual Your Focal-JMlab product was developed and manufactured with high-quality materials and components which can be recycled and/or re-used. This symbol indicates that electrical and electronic equipment must be disposed of separately from normal garbage at the end of its operational lifetime.Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment. This will help to protect the environment in which we all live.Nous vous remercions d’avoir choisi les kits Intégration Séparés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l’obtention d’un son puissant et de très haute qualité. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d’utilisation peut entraîner l’invalidation de la garantie. Avertissement L’écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l’audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables. Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours. Recommandations importantes Avant tout, vérifiez l’espace disponible pour l’encastrement des haut-parleurs (se reporter aux plans sur l’emballage) puis procédez aux découpes. Dans le cas d’un montage en emplacement d’origine, vérifiez qu’il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l’écart des copeaux métalliques et des poussières.

• Procédez à un nettoyage soigneux avant de monter les haut-parleurs. Conditions de garantie La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Français

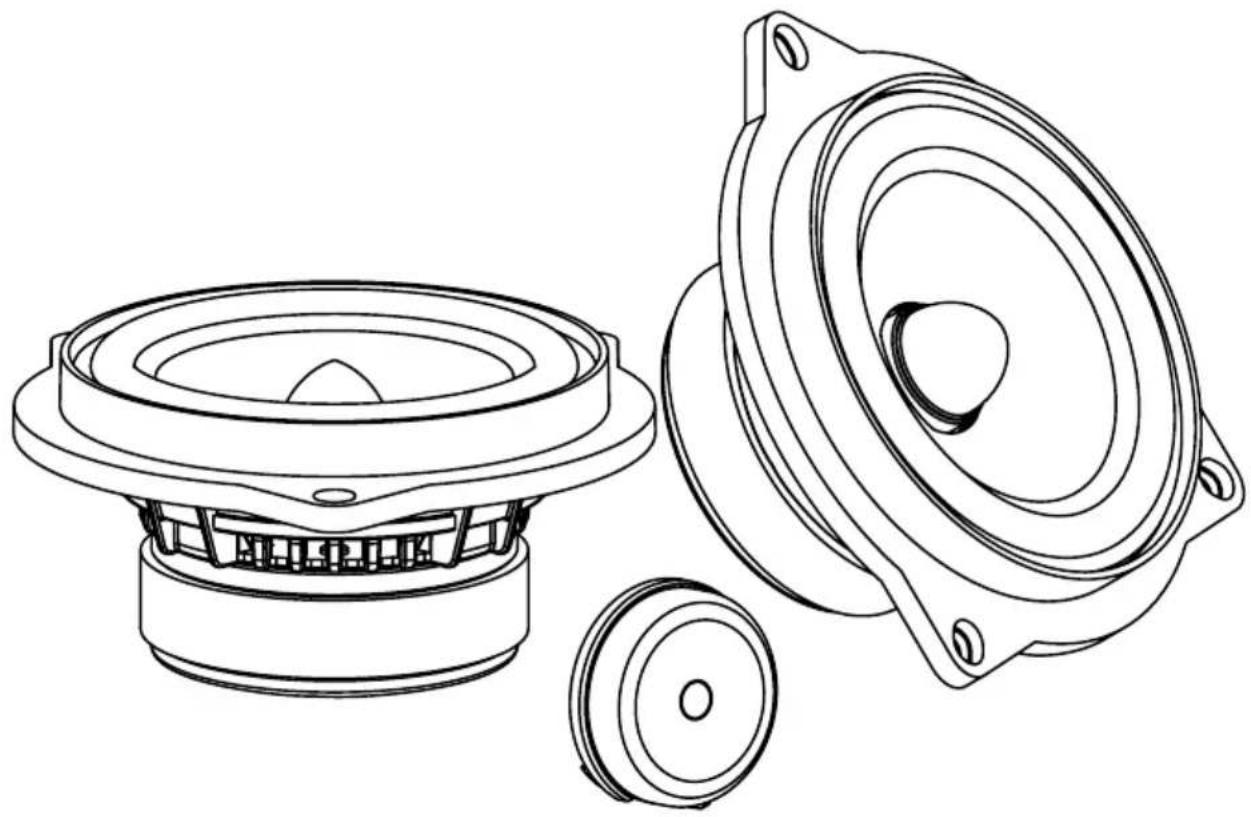

INTEGRATION PLUG&PLAY IFBMWS

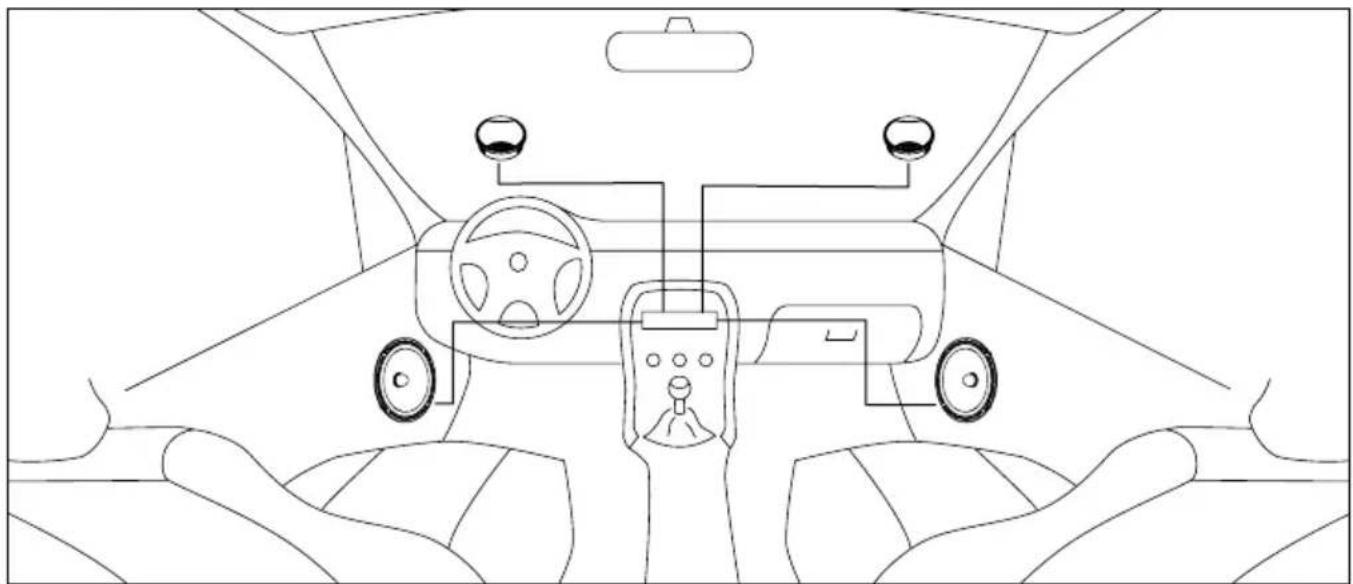

Manuel d'utilisation Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.10 Installation IFBMW-S séparé Installation 100 % dédiée à BMW

série 3 / 1 / x1 en moins d'une heure (BMW est une marque de BMW

). La preuve en vidéo : http://mobi.focal.com/ifbmw-s/fr/ - Ce kit a été développé pour un montage dans une BMW

(série 3/ 1 / x1) - Les composants de ce kit dédié respectent la connectique et les fixations d’origine de ce véhicule. - Veuillez apporter un grand soin lors du montage notamment lors de la la phase de dé-rivetage du haut parleur et du remontage de celui. - Seule l’utilisation d’outils appropriés de qualité peuvent garantir un montage optimal. - Les connectiques restent des composants électroniques fragiles qui méritent une manipulation délicate. - Le bon fonctionnement du kit IFBMW dépend du respect de ces consignes. - Avant la remise en fonctionnement de votre système, veuillez également vous assurer des réglages de votre autoradio (différents suivants les modèles, versions et motorisations de véhicules).

INTEGRATION PLUG&PLAY IFBMWS

Manuel d'utilisation11

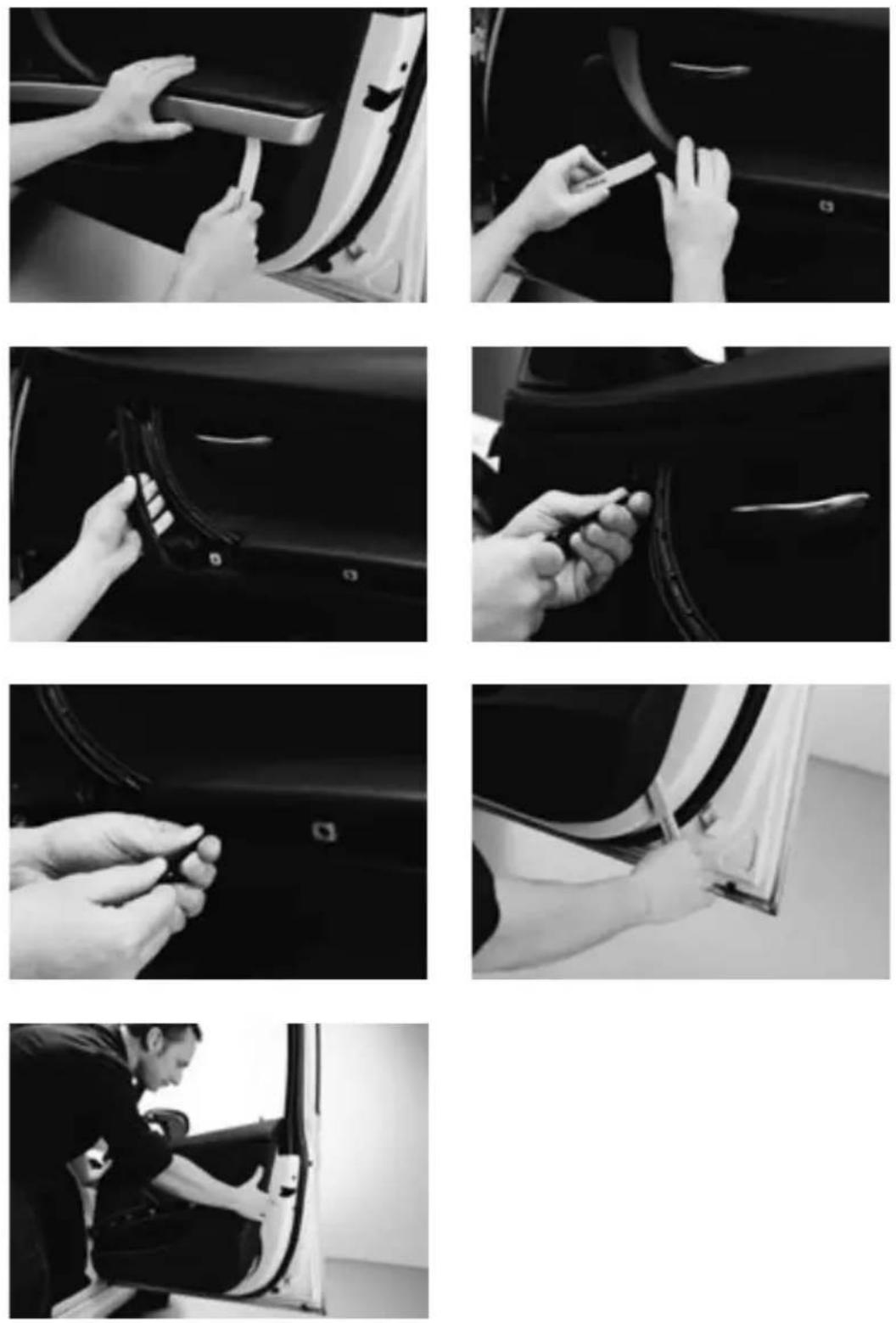

1. Démontage de la garniture de portière à l’aide de l’outil focal et d’une clé torx (fourni avec).

INTEGRATION PLUG&PLAY IFBMW-S

Manuel d'utilisation12

4. Connexion du cable d’alimentation haut parleur focal et fixation de celui-ci dans la garniture de portière

(pour éviter toute vibrations).

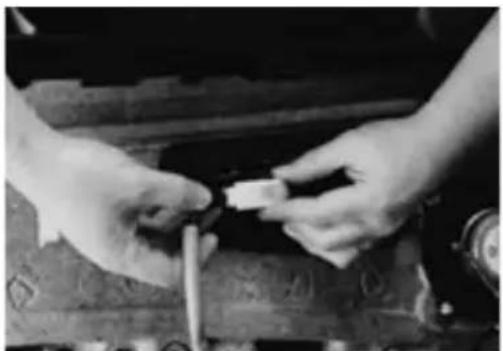

2. Déconnexion de la commande d’ouverture de portière et de la connectique d’origine.

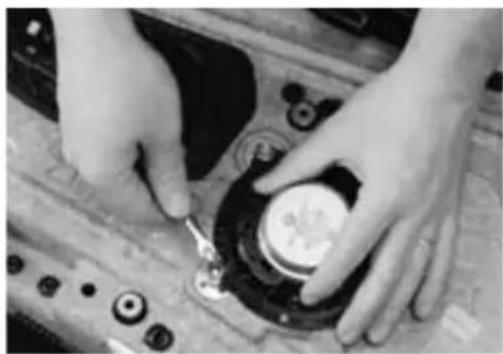

3. Démontage du haut parleur d’origine à l’aide d’une clé de 8 mm (non fournie dans le kit haut parleur focal).

INTEGRATION PLUG&PLAY IFBMWS

Manuel d'utilisation13

5. Montage du tweeter dans l’emplacement d’origine (enlever la grille en prenant garde de ne pas détériorer le

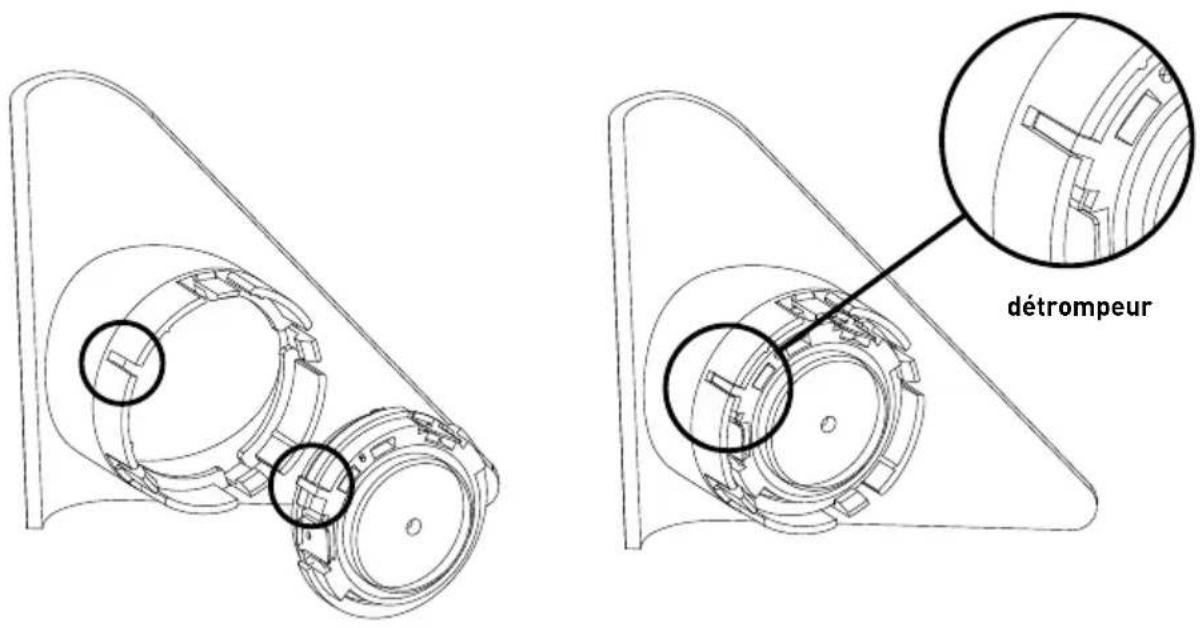

dôme du tweeter). ATTENTION : respectez le sens de montage (détrompeur). détrompeur

INTEGRATION PLUG&PLAY IFBMW-S

Manuel d'utilisation14

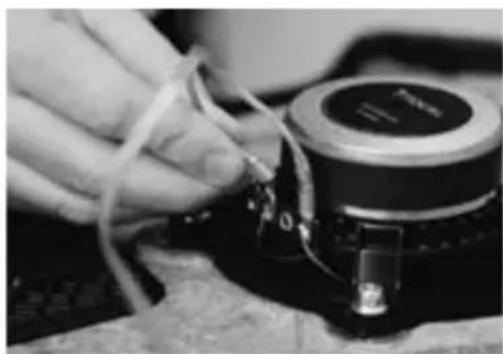

6. Connecter le câble du tweeter sur le connecteur focal relié au Haut parleur médium.

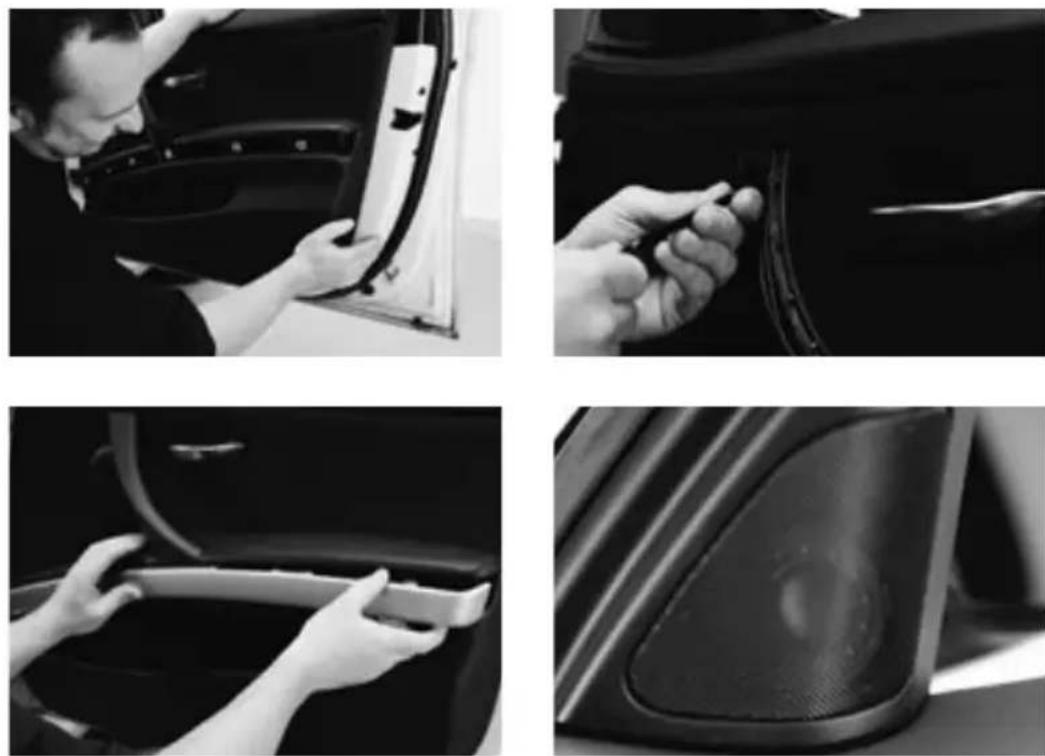

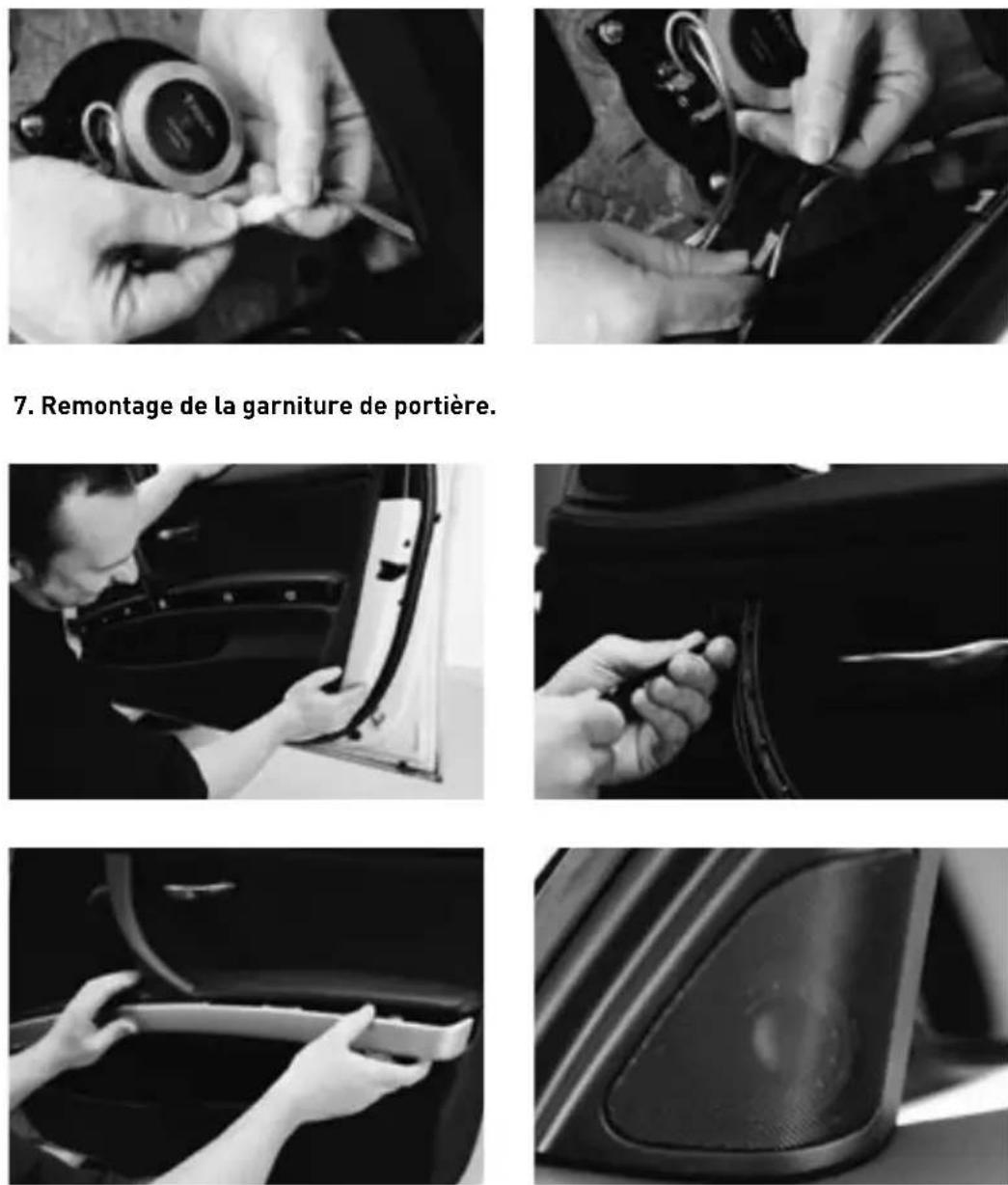

7. Remontage de la garniture de portière.

INTEGRATION PLUG&PLAY IFBMW-S

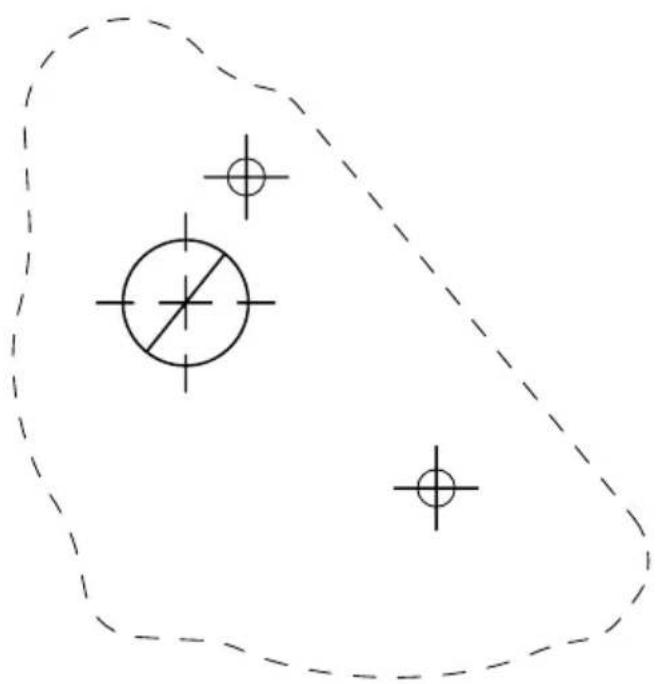

Manuel d'utilisation15 Gabarit de découpe pour la fixation de la pièce tweeter (se reporter à la page 16). Vous pouvez utiliser, le kit IFBMW-S dans un véhicule non équipé d'origine en 2 voies séparés. Pour cela vous avez 2 solutions :

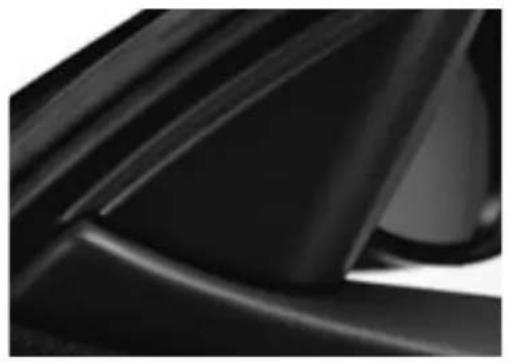

1. Commander auprès de votre concession BMW® les pièces détachées d’origine compatibles avec une option hifi

(soit triangle gousset de rétroviseur soit montant de portière complet sur certains véhicules).

2. Utiliser nos supports tweeter fournis dans le kit et dans ce cas, veuillez procéder comme ci-dessous :

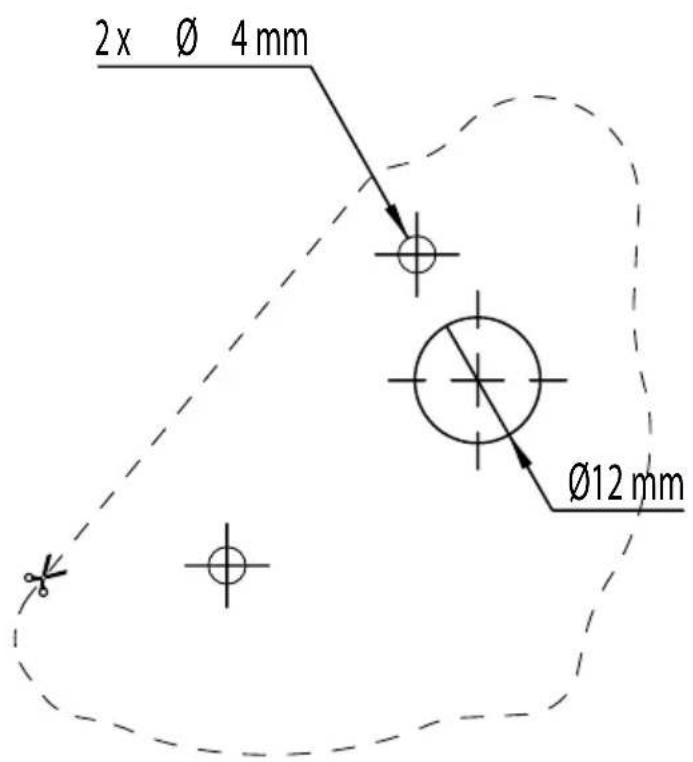

∙ Découpez les gabarits papier (échelle 1:1) joint dans cette notice (page 16) (attention veuillez respecter le sens et la disposition). ∙ Positionnez ce gabarit sur la pièce du support BMW d’origine préalablement démontée. ∙ Repérez et positionnez le support du tweeter focal (REF HPPT1145 coté gauche ou HPPT1146 coté droit) pour trouver l’angle le plus adéquat (staging et esthétique). ∙ Percez les trous qui permettront de passer les vis et le connecteur du tweeter (diamètre = 4mm pour les 2 vis et diamètre 12mm pour le passage du connecteur tweeter IFBMW-S). ∙ Vissez les 2 vis (par l’intérieur de la pièce d’origine). ∙ Montez le tweeter et maintenez le grâce à la bague grise siglée Focal (le logo Focal doit être en position basse).

INTEGRATION PLUG&PLAY IFBMWS

Manuel d'utilisation Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.
