Caractéristiques techniques	Haut-parleur coaxial de 6,5 pouces, puissance RMS de 60 watts, impédance de 4 ohms, réponse en fréquence de 60 Hz à 20 kHz.
Utilisation	Idéal pour une installation dans des véhicules, améliore la qualité sonore des systèmes audio de voiture.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des membranes, nettoyage des grilles recommandé pour éviter l'accumulation de poussière.
Sécurité	Éviter l'exposition à l'humidité excessive, ne pas dépasser la puissance recommandée pour prévenir les dommages.
Informations générales	Compatible avec la plupart des autoradios, installation facile avec des adaptateurs disponibles, garantie constructeur de 1 an.

FOIRE AUX QUESTIONS - M065B Rockford Fosgate

Quels sont les dimensions des haut-parleurs Rockford Fosgate M065B ?

Les haut-parleurs Rockford Fosgate M065B mesurent 165 mm de diamètre.

Quel est le type d'impédance des haut-parleurs M065B ?

Les haut-parleurs M065B ont une impédance de 4 ohms.

Comment installer les haut-parleurs Rockford Fosgate M065B ?

Pour installer les haut-parleurs M065B, suivez les instructions fournies dans le manuel d'utilisateur, en veillant à respecter les connexions de polarité et en utilisant les supports de montage appropriés.

Que faire si le son des haut-parleurs est faible ?

Vérifiez les connexions des câbles, assurez-vous que l'amplificateur est correctement réglé et que les paramètres de votre source audio sont optimaux.

Les haut-parleurs M065B sont-ils étanches ?

Les haut-parleurs Rockford Fosgate M065B ne sont pas conçus pour être étanches. Il est conseillé de les installer à l'abri de l'eau et de l'humidité.

Quel type de puissance les haut-parleurs M065B peuvent-ils gérer ?

Les haut-parleurs M065B peuvent gérer une puissance nominale de 40 watts RMS et jusqu'à 80 watts de puissance maximale.

Comment nettoyer les haut-parleurs Rockford Fosgate M065B ?

Pour nettoyer les haut-parleurs, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager les matériaux.

Est-ce que les haut-parleurs M065B sont compatibles avec tous les systèmes audio ?

Les haut-parleurs M065B sont compatibles avec la plupart des systèmes audio qui acceptent des haut-parleurs de 4 ohms et ont une taille de montage appropriée.

Que faire si un haut-parleur ne fonctionne pas ?

Vérifiez d'abord les connexions et les câbles. Si tout semble en ordre et qu'il ne fonctionne toujours pas, il peut être nécessaire de le remplacer ou de contacter le support technique.

MODE D'EMPLOI M065B Rockford Fosgate

Une exposition continue à des niveaux de pression acoustique upérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

• (1) Subwoofer Element Ready™ avec grille sport / inox

• (6) Vis à tête creuse en acier inoxydable

• (1) COLOR OPTIX™ Harnais

• (1) Embout de tournevis à tête creuse

• Manuel d'installation et d'utilisation

Baffle infini

Storage or Cavity Area Baffle Board Subwoofer

Un design de suspension acoustique représente une application où la conformité du volume d'air dans l'enceinte est supérieure à la conformité sur la suspension du haut-parleur (Vas). Un filtre infrasonique est requis pour une performance fiable.

Baffle infini 10” 12”
F_3 - 3 dB Point (Hz) 49.2 50.5
Vas - pi3 (litre) 1.56(44.2)	4.43(63.5)
Qtc - Amortissement d'enceinte 0.74 0..58

IMPORTANT : Un filtre subsonique ou « infrasonique » à ou au-dessus de la fréquence de résonance (Fs) du haut-parleur est requis.

NOTE : Les installations de baffles infinis résulteront en tenue en puissance de haut-parleur inférieure quand comparées aux applications complètement fermées telles que les enceintes scellées ou ventilées.

Configurations de câblage

En variant la configuration de câblage des haut-parleurs, il est possible de créer une charge d'impédance correspondant à votre système. Altérer les configurations de câblage offre une gamme d'options pour les charges d'impédance. Les configurations de câblage en série, en parallèle ou en série-parallèle sont des techniques différentes de câbler les haut-parleurs qui offrent différentes charges. La configuration en série est une méthode en chaîne où les haut-parleurs sont câblés de bout en bout. La configuration en parallèle utilise deux ou plusieurs haut-parleurs câblés sur des bornes communes. La configuration en série-parallèle combine les deux techniques. Choisir le schéma de câblage correspondant au nombre de woofers et à l'impédance de l'ampli.

Transitions de subwoofer

Il y a deux types opérationnels de transitions, passives et actives. Les transitions passives (bobines ou inducteurs) sont placées sur les fils de haut-parleur entre l'ampli et le haut-parleur. Une transition active est un filtre électronique qui sépare le signal audio alimenté aux différents amplis. Pour une performance optimale de subwoofer, nous recommandons d'utiliser une transition active Low-Pass/Passe-bas de 80-100 Hz à 12 dB/octave.

COFFRET OPTIONNEL

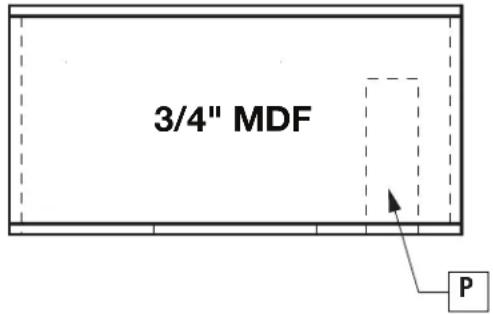

Boîtiers ventilés

REMARQUE: Vb est le volume interne, avant tout déplacement de haut-parleur et / ou port est ajouté. Toutes les dimensions externes étaient basées sur l'utilisation de matériaux de 3/4 po (1,90 cm).

REMARQUE: Lorsque vous utilisez des boîtiers autres que ceux recommandés, appelez le support technique pour une application correcte.

Tailles de boîtier ventilées (portées) optimales

Vented Enclosures 10” 12”
Total Internal Volume cu. ft. (Liter)	1.45(41.06)	1.50(42.50)
Woofer Displacement cu. ft. (Li-ter)	0.1 (2.83) 0.2	6 (7.3)
Port Displacement cu. ft. (Liter)	0.1 (2.83)	0.03 (0.85)
V_B -Net Internal Volume cu. ft. (Liter)	1.25 (35.4)	1.79 (49.8)
F_B -Tuning Frequency (Hz)	40	40
F_3 -3dB Point (Hz)	39	37.2
H - Height - inch (cm)	15.0 (38.1)	15.5 (39.4)
W - Width - inch (cm)	15.0 (38.1)	21.75 (55.3)
D - Depth - inch (cm)	15.25 (38.74)	12.5 (31.75)
P - Port Diameter and Length - inch (cm)	3 x 9.5(7.62 x 24.13)	3 x 5.75(7.62 x 14.58)

REMARQUE: le port illustré peut être placé sur n'importe quelle face du boîtier tant que les extrémités du port ne sont pas obstruées.

REMARQUE: Lorsque vous utilisez des enceintes ventilées, pour une fiabilité et une gestion de l'alimentation maximales, assurez-vous qu'un filtre subsonique ou «infrasonore» est utilisé afin que seul le

signal basse fréquence utilisable soit envoyé au subwoofer.

Considérations d'installation

Avant de commencer une installation, suivez ces règles simples:

1. Assurez-vous de lire attentivement et de comprendre les instructions avant d'essayer d'installer ces enceintes.
2. Pour un montage plus facile, nous vous suggérons de faire passer tous les fils avant de monter vos enceintes en place.
3. Utilisez des connecteurs de haute qualité pour une installation fiable et pour minimiser la perte de signal ou d'alimentation.
4. Réfléchissez avant de percer! Faites attention de ne pas couper ou percer dans les réservoirs de gaz, les conduites de carburant, les conduites de frein ou hydrauliques, les conduites de vide ou le câblage électrique lorsque vous travaillez sur un véhicule. En cas d'installation dans un bateau, veillez à ne pas couper ou percer la coque principale.
5. Ne faites jamais passer des câbles sous le véhicule. Faire passer les fils à l'intérieur du véhicule ou de la coque offre la meilleure protection.
6. Évitez de faire passer des fils sur ou à travers des arêtes vives. Utilisez des œillets en caoutchouc ou en plastique pour protéger tous les fils acheminés à travers le métal, en particulier le pare-feu.

Montage

1. Déterminez où les enceintes seront montées. Assurez-vous que la surface de l'enceinte est suffisamment large pour être montée de manière uniforme. Assurez-vous que l'emplacement de montage est suffisamment profond pour que l'enceinte s'adapte; en cas de montage dans une porte, utilisez toutes les fonctions (fenêtres, serrures, etc.) sur toute leur plage de fonctionnement pour vous assurer qu'il n'y a pas d'obstruction.
2. Reportez-vous au tableau des spécifications pour déterminer le trou de diamètre approprié à couper pour votre modèle d'enceinte. Les gabarits de coupe et de montage sont disponibles sur www.rockfordfosgate.com.
3. Marquez les emplacements des vis de montage. Percez les trous avec un foret de 1/8".
4. Faites passer les fils d'enceinte à travers la découpe et connectez-les aux bornes d'enceinte. Veillez à respecter la bonne polarité lors de la connexion des fils. La borne positive du haut-parleur est indiquée par un «+».
5. Placez l'anneau de garniture sur le haut-parleur et montez-le en place à l'aide des quatre (4) vis fournies.
6. Serrez les vis jusqu'à ce que le haut-parleur soit bien en place pour éviter les vibrations. Ne serrez pas trop les vis.

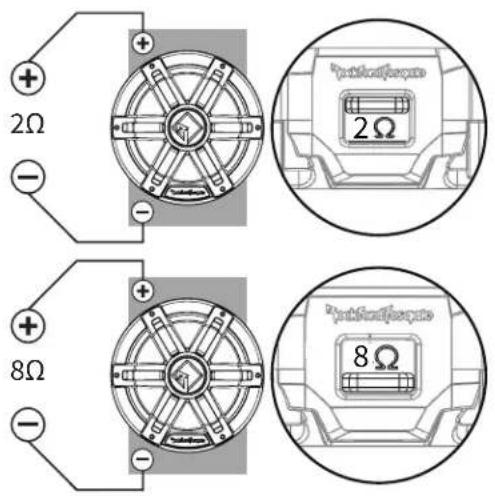

D4 Options d'impédance

+ 2Ω - - + - Vakatlanone 2Ω + 8Ω - + - Vakatlanone 8Ω

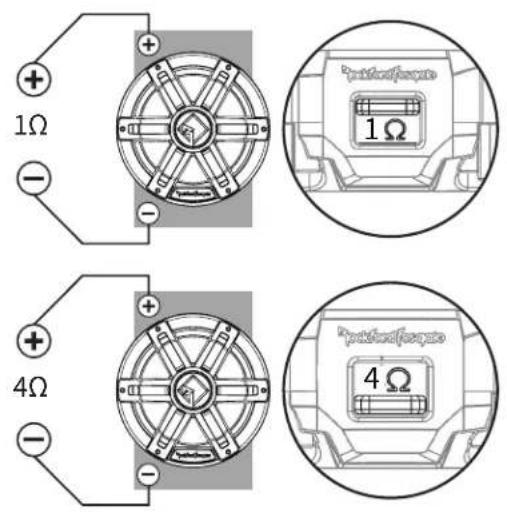

D2 Options d'impédance

+ 1Ω - + - powerforce 1Ω + 4Ω - powerforce 4Ω

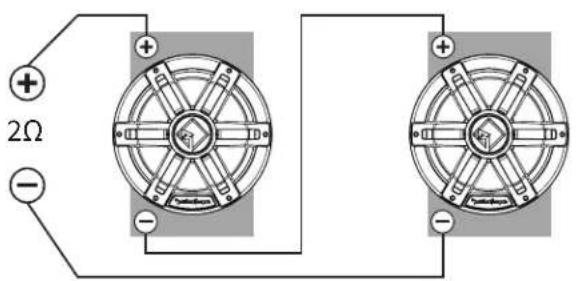

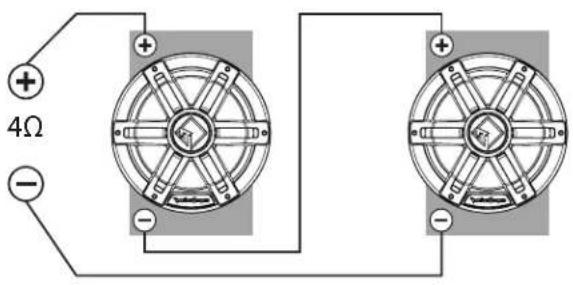

Options de câblage en série de woofer

D4 avec commutateur sur 2Ω

D2 avec commutateur sur 1Ω

+ 2Ω - + - + -

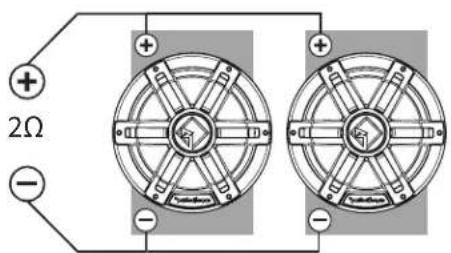

Options de câblage en parallèle de woofer

D4 avec commutateur sur 8Ω

+ 4Ω - + - + -

D2 avec commutateur sur 4Ω

+ 2Ω - + - + -

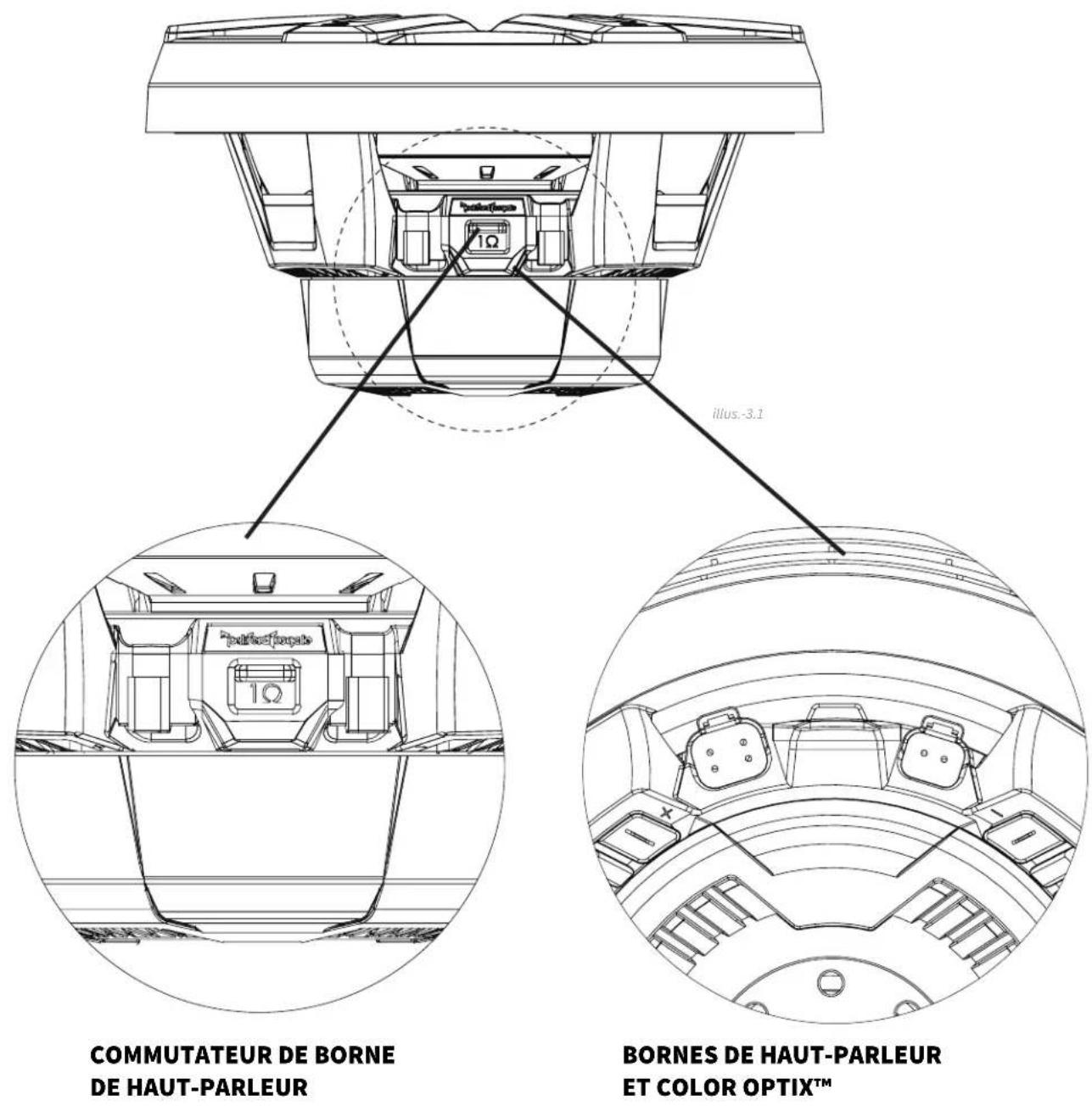

Câblage de HAUT-PARLEUR

Il y a deux (2) options différentes pour câbler les haut-parleurs. Utiliser les connecteurs de rechange fournis comme vu dans l'illustration 3.1

On peut également utiliser l'entrée du connecteur DEUTSCH ^TM /style Amphenol (non fourni) à côté du connecteur COLOR OPTIX ^TM .

Câblage COLOR OPTIX™

Si on n'utilise pas le PMX-RGB, suivre les diagrammes ci-dessous pour les instructions appropriées de broche de sortie et de raccordement électrique.

Câblage COLOR OPTIX™ - Précautions

• Ne pas connecter à des systèmes électriques de 24 volts
• Nous recommandons de n'utiliser que le diagramme de câblage COLOR OPTIX™ ou de se connecter au PMX-RGB. Se connecter de toute autre façon pourrait endommager les haut-parleurs ou l'appareil auquel on s'est connecté.
• Nous recommandons d'installer un fusible (non fourni) sur le fil jaune de 12 volts quand on N'utilise PAS le PMX-COLOR OPTIX™. Voir le diagramme de câblage COLOR OPTIX™ pour les options de câblage.
• Rockford recommande un fil d'un calibre minimum de 20 lors du raccordement électrique des haut-parleurs COLOR OPTIX™.
• Ne jamais câbler les lumières COLOR OPTIX™ directement à du 12 volts. Utiliser soit le PMX-RGB soit un commutateur à bascule (non fourni) connecté à une alimentation de 12 volts fusionnés. Se référer aux spécifications pour déterminer la taille du fusible (non fourni) nécessaire

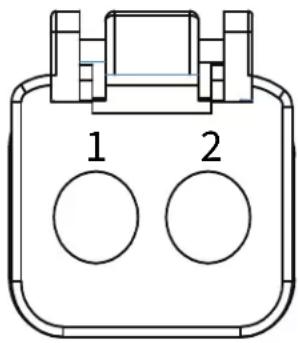

Broche de sortie de haut-parleur (côté fils)

1 - ROUGE - Entrée positive de haut-parleur
2 - NOIR - Entrée négative de haut-parleur

NON fourni avec les haut-parleurs

Le connecteur est DEUTSCH™/style Amphenol DT06-2S

OPTIONS DE CÂBLAGE COLOR OPTIX™

COULEUR DE DEL DE SORTIE	CONNECTER CE FIL DE COULEUR À LA TERRE
ROUGE ROUGE
VERT VERT
BLEU BLEU
JAUNE ROUGE ET VERT
ROSE ROUGE ET BLEU
AQUA VERT ET BLEU
BLANC ROUGE, VERT ET BLEU
Connector les fils colorés sur la droite pour créer la couleur de sortie sur la gauche. Connector tous les fils jaunes ensemble à un courant de 12 volts commutés. Voir les précautions sur le câblage

Broche de sortie COLOR OPTIX™ (côté fils) Connecteur COLOR OPTIX™

04 01 03 02

1 - Jaune (12 V + Entrée)
2 - Vert (Entrée terre)
3 - Bleu (Entrée terre)
4 - ROUGE (Entrée terre)

Fourni avec les haut-parleurs

Le connecteur est DEUTSCH™/style Amphenol DT06-4S
