BEDIENUNGSANLEITUNG M065B Rockford Fosgate

Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

OSSERVATE LE REGOLE DEL SUONO SENZA PERICOLI

• (1)Element Ready™ Subwoofer mit Sport- / Edelstahlgrill

• (6) Zylinderschrauben mit Innensechskant

• (1) COLOR OPTIX™ Geschirr

• (1) 1/8" Bohrer (3.175mm)

• (1) Steckschlüssel-Bit • Installations- und Bedienungsanleitung

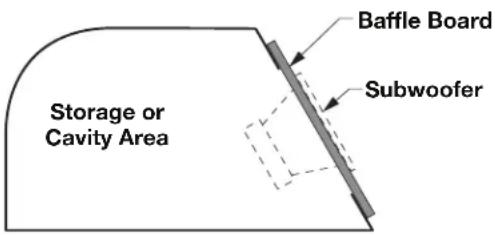

Unendliche Schallwand

Storage or Cavity Area Baffle Board Subwoofer

Ein Gehäusedesign mit unendlicher Schallwand stellt eine Anwendung dar, in der die Nachgiebigkeit des Luftvolumens im Gehäuse größer ist als die Nachgiebigkeit auf der Aufhängung des Lautsprechers (Vas) Ein Infraschallfilter ist für zuverlässige Leistung erforderlich.

Unendliche Schallwand 10“ 12”
F_3 - 3 dB Punkt (Hz) 49.2 50.5
Vas - Kubikfuß (Liter) 1.56(44.2)	4.43(63.5)
Qtc - Gehäusedämpfung 0.74 0..58

WICHTIG: Ein Unterschall- oder „Infraschall“-Filter auf oder über der Resonanzfrequenz (Fs) des Lautsprechers ist erforderlich.

HINWEIS: Unendliche Schallwandinstallationen führen zu einer niedrigeren Belastbarkeit des Lautsprechers im Vergleich zu komplett abgeschlossenen Applikationen wie abgedichtete Gehäuse oder Gehäuse mit Belüftungskanal.

Verkabelungskonfigurationen

Durch Variieren der Verkabelungskonfiguration Ihrer Lautsprecher können Sie eine Impedanzlast erstellen, die an Ihr System angepasst ist. Die Änderung der Verkabelungskonfigurationen liefert eine Reihe von Optionen für Impedanzlasten. Serien-, Parallel oder Serien-Parallelverkabelungskonfigurationen sind verschiedene Techniken für die Verkabelung von Lautsprechern mit verschiedenen Lasten. Die Serienkonfiguration ist eine Kettenmethode, mit der Lautsprecher von Ende zu Ende verkabelt sind. Die Parallelkonfiguration verwendet zwei oder mehr Lautsprecher, die über gemeinsame Anschlüsse verkabelt sind. Die Serien-Parallelkonfiguration verwendet beide Techniken. Wählen Sie das Verkabelungsdiagramm, das der Wooferanzahl und der Impedanz Ihres Verstärkers entspricht.

Subwoofer-Crossover (Frequenzweichen)

Es gibt zwei Crossover-Arten, passive und aktive. Passive Crossover (Spulen oder Induktoren) werden an den Lautsprecherkabeln zwischen dem Verstärker und dem Lautsprecher angebracht. Aktive Crossover sind elektronische Filter, die das Audiosignal trennen, das an die verschiedenen Verstärker geleitet wird. Für eine optimale Subwoofer-Leistung empfehlen wir ein aktives 80-100 Hz Low-Pass-Crossover mit 12 dB/Oktave.

OPTIONALE GEHÄUSE

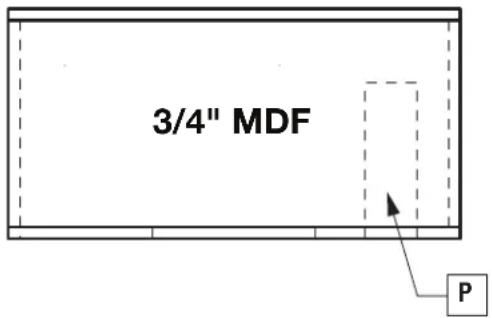

Belüftete Gehäuse

HINWEIS: Vb ist die interne Lautstärke, bevor eine Lautsprecher- und / oder Portverschiebung hinzugefügt wird. Alle Außenmaße basieren auf der Verwendung von 1,90 cm (3/4 Zoll) -Materialien.

HINWEIS: Wenn Sie andere als die empfohlenen Gehäuse verwenden, wenden Sie sich an den technischen Support, um die richtige Anwendung zu erhalten.

Optimale belüftete Gehäusegrößen

Vented Enclosures 10” 12”
Total Internal Volume cu. ft. (Liter)	1.45(41.06)	1.50(42.50)
Woofer Displacement cu. ft. (Li-ter)	0.1 (2.83) 0.2	6 (7.3)
Port Displacement cu. ft. (Liter)	0.1 (2.83) 0.03 (0.85)
V_b - Net Internal Volume cu. ft. (Liter)	1.25 (35.4)	1.79 (49.8)
F_b - Tuning Frequency (Hz)	40	40
F_3 - 3dB Point (Hz)	39 37.2
H - Height - inch (cm)	15.0 (38.1)	15.5 (39.4)
W - Width - inch (cm)	15.0 (38.1)	21.75 (55.3)
D - Depth - inch (cm)	15.25 (38.74)	12.5 (31.75)
P - Port Diameter and Length - inch (cm)	3 x 9.5(7.62 x 24.13)	3 x 5.75(7.62 x 14.59)

ANMERKUNG: Der gezeigte Anschluss kann auf jeder Seite des Gehäuses platziert werden, solange die Anschlussenden nicht blockiert sind.

HINWEIS: Wenn Sie belüftete Gehäuse verwenden, stellen Sie für maximale Zuverlässigkeit und Belastbarkeit sicher, dass ein

Unterschall- oder "Infraschall" -Filter verwendet wird, damit nur brauchbare Niederfrequenzsignale an den Subwoofer gesendet werden.

Installationshinweise

Bevor Sie mit der Installation beginnen, befolgen Sie diese einfachen Regeln:

1. Lesen und verstehen Sie die Anweisungen sorgfältig, bevor Sie versuchen, diese Lautsprecher zu installieren.
2. Zur einfacheren Montage empfehlen wir, alle Kabel zu verlegen, bevor Sie die Lautsprecher an ihrem Platz montieren.
3. Verwenden Sie hochwertige Steckverbinder für eine zuverlässige Installation und zur Minimierung von Signal- oder Stromverlusten.
4. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, dass Sie bei Arbeiten an Fahrzeugen keine Benzintanks, Kraftstoffleitungen, Brems- oder Hydraulikleitungen, Unterdruckleitungen oder elektrischen Leitungen durchtrennen oder in diese bohren. Achten Sie beim Einbau in ein Boot darauf, dass Sie den Hauptrumpf nicht durchschneiden oder durchbohren.
5. Verlegen Sie niemals Kabel unter dem Fahrzeug. Das Verlegen der Kabel im Fahrzeug- oder Rumpfbereich bietet den besten Schutz.
6. Vermeiden Sie es, Kabel über oder durch scharfe Kanten zu führen. Verwenden Sie Gummi- oder Kunststofftüllen, um alle durch Metall verlegten Drähte, insbesondere die Firewall, zu schützen.

Montage

1. Bestimmen Sie, wo die Lautsprecher montiert werden sollen. Stellen Sie sicher, dass der Bereich groß genug ist, damit der Lautsprecher gleichmäßig montiert werden kann. Stellen Sie sicher, dass der Montageort tief genug ist, damit der Lautsprecher hineinpasst. Betätigen Sie beim Einbau in eine Tür alle Funktionen (Fenster, Schlösser usw.) über den gesamten Betriebsbereich, um sicherzustellen, dass keine Hindernisse vorhanden sind.
2. Entnehmen Sie der Spezifikationstabelle den richtigen Lochdurchmesser für Ihr Lautsprechermodell. Schneid- und Montageschablonen finden Sie unter www.rockfordfosgate.com.
3. Markieren Sie die Stellen für die Befestigungsschrauben. Bohren Sie die Löcher mit einem 1/8-Zoll-Bohrer.
4. Führen Sie die Lautsprecherkabel durch den Ausschnitt und schließen Sie sie an die Lautsprecheranschlüsse an. Achten Sie beim Anschließen der Kabel auf die richtige Polarität. Der Pluspol des Lautsprechers ist mit einem "+" gekennzeichnet.
5. Bringen Sie den Zierring über dem Lautsprecher an und befestigen Sie ihn mit den vier (4) mitgelieferten Schrauben.
6. Ziehen Sie die Schrauben an, bis der Lautsprecher fest sitzt, um ein Klappern zu vermeiden. Ziehen Sie die Schrauben nicht zu fest an.

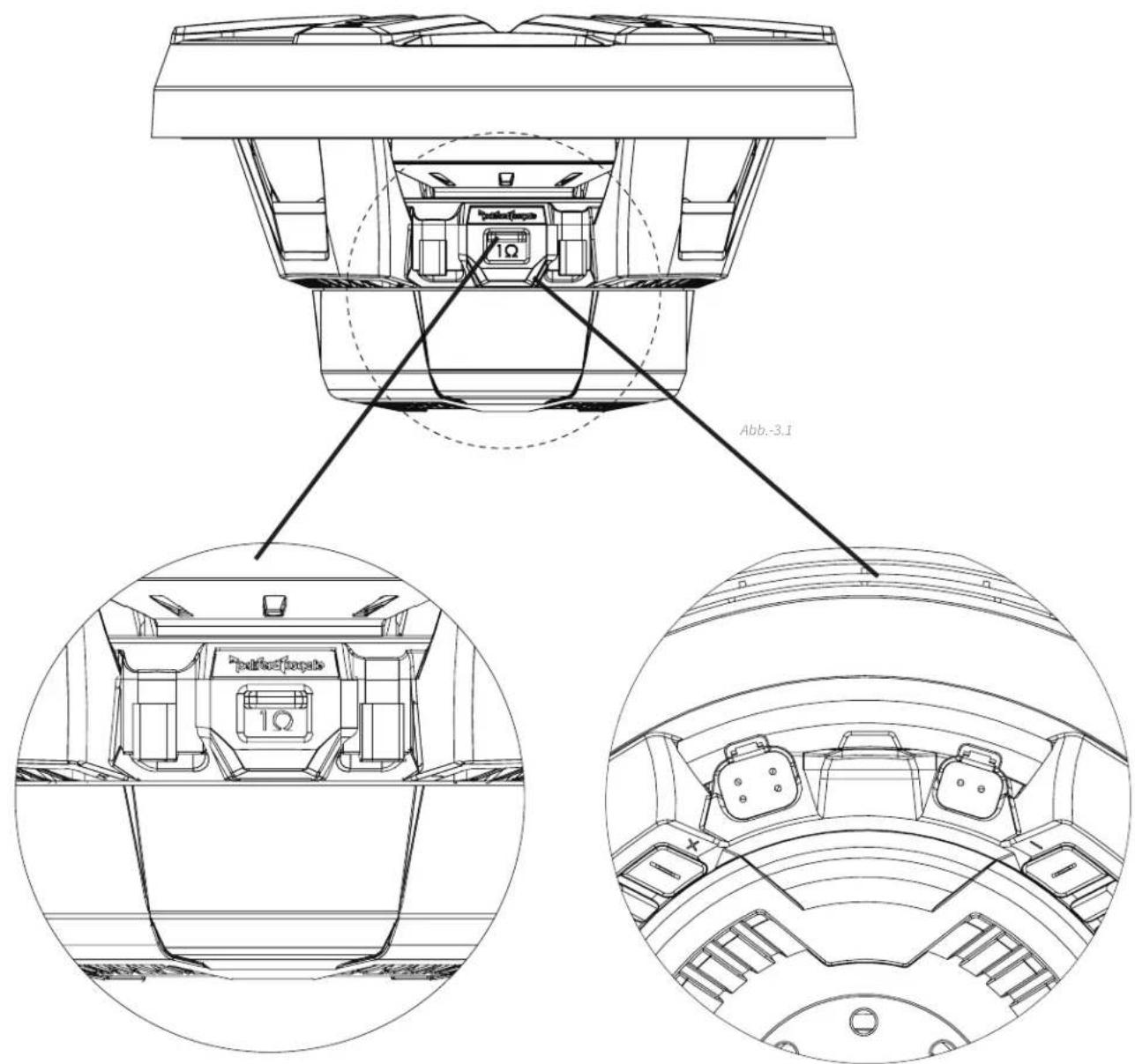

Abb.-3.1 1Ω

SCHALTER DER LAUTSPRECHERANSCHLÜSSE LAUTSPRECHER UND COLOR OPTIX™-AN-SCHLÜSSE

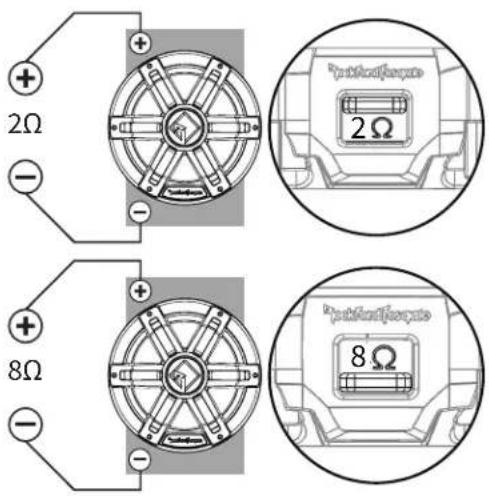

D4 Impedanzoptionen

+ 2Ω - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +

D2 Impedanzoptionen

+ 1Ω - + - + + - 4Ω - + - *kathofrance 1Ω * kathofrance 4Ω

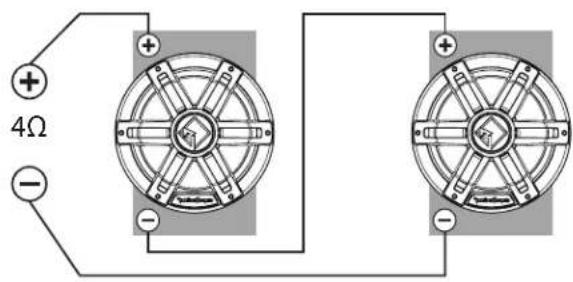

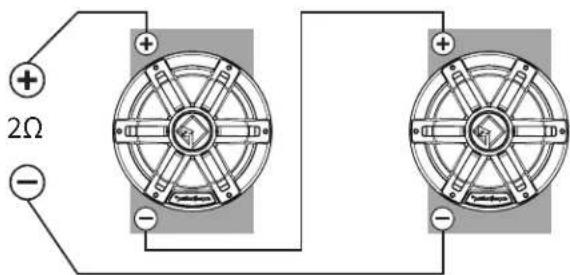

Serienverkabelungsoptionen für Woofer

D4 mit Schalter auf 2Ω

+ 4Ω - -

D2 mit Schalter auf 1Ω

+ 2Ω - + - + -

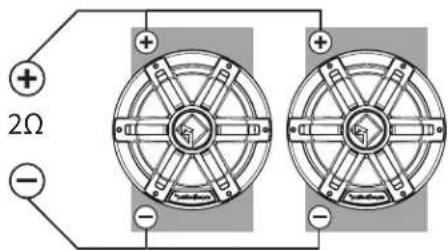

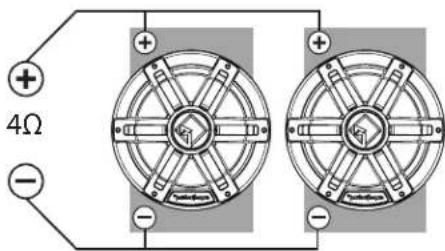

Optionen für Woofer-Parallelverdrahtung

D4 mit Schalter auf 8Ω

+ 4Ω - + - + -

D2 mit Schalter auf 4Ω

+ 2Ω - + - + -

LAUTSPRECHER-Verkabelung

Es gibt (2) verschiedene Optionen für die Verkabelung Ihrer Lautsprecher.

Verwenden Sie die mitgelieferte Flachsteckhülse wie in Abbildung 3.1. Sie können auch den DEUTSCH-™/Amphenol-Stil Konnektor-Eingang (nicht im Lieferumfang) neben dem COLOR OPTIX™ Konnektor verwenden.

COLOR OPTIX™ Verkabelung

Wenn Sie PMX-RGB nicht verwenden, folgen Sie den Diagrammen unten für die Anleitungen für die korrekten Stiftkontakte und Festverdrahtung.

Vorsichtsmaßnahmen für die COLOR OPTIX™ Verkabelung

• Nicht an 24-Volt-Spannung anschließen
• Wir empfehlen nur die Verwendung der COLOR OPTIX™ Verkabelungstabelle oder den Anschluss an PMX-RGB. Andere Arten von Anschlüssen können die Lautsprecher oder das angeschlossene Gerät beschädigen.
• Wir empfehlen, eine Sicherung (nicht im Lieferumfang) am gelben 12-Volt-Kabel zu installieren, wenn Sie NICHT PMX-COLOR OPTIX™ verwenden. Siehe COLOR OPTIX™ Verkabelungstabelle für Verkabelungsoptionen.
• Rockford empfiehlt eine Kabelstärke von mindestens 20 Gauge für die Festverdrahtung Ihrer COLOR OPTIX™ Lautsprecher.
• COLOR OPTIX™ Lichter nie direkt an 12 Volt anschließen. Verwenden Sie entweder PMX-RGB oder einen Kippschalter (nicht im Lieferumfang), der an ein gesichertes 12-Volt-Netzteil angeschlossen ist. Weitere Informationen zur erforderlichen Sicherungsgröße (nicht im Lieferumfang) finden Sie in den technischen Daten.

COLOR OPTIX™ Stiftkontakte (Drahtseite) COLOR OPTIX™ Konnector

o1 o2 o3 o4

1 - ROT (Erdungseingang)

2 - Gelb (12 V + Eingang)

3 - Blau (Erdungseingang)

4 - Grün (Erdungseingang)

Im Lieferumfang der Lautsprecher

Der Konnektor ist DEUTSCH™/Amphenol-Stil DT06-4S

illus.-4.1

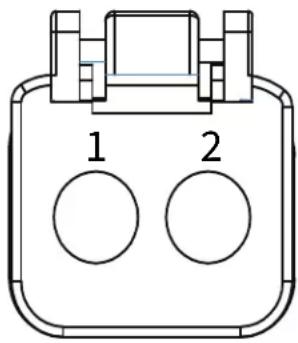

Lautsprecher-Stiftkontakte (Drahtseite)

1 - ROT - Positiver Lautsprechereingang

2 - SCHWARZ - Negativer

Lautsprechereingang

NICHT im Lieferumfang mit den Lautsprechern

Der Konnektor ist DEUTSCH ^TM /Amphenol-Stil DT06-2S

VERKABELUNGSOPTIONEN FÜR COLOR OPTIX™

LED-AUSGANGSFARBE DIESES FARBIGE KABEL AN DIE ERDUNG ANSCHLIESSEN
ROT ROT
GRÜN GRÜN
BLAU BLAU
GELB ROT U. GRÜN
PINK ROT U. BLAU
AQUA GRÜN U. BLAU
WEISS ROT, GRÜN U. BLAU
Schließen Sie die farbigen Kabel rechts für die Ausgangsfarbe links an.Schließen Sie alle gelben Kabel zusammen an einem 12-Volt-Schaltkreis an. Siehe Vorsichtsmaßnahmen für die Verkabelung.

Mitgeliefert
Abb.-4.2
