MODE D'EMPLOI I6TG1G(X)GHEX INDESIT
Mode d'emploi CUISINIERE ET FOUR
Sommaire
Mode d'emploi,1
Description de l'appareil-Vue d'ensemble, 2
Description de l'appareil-Tableau de bord, 3
Installation, 16
Mise en marche et utilisation,22
Précautions et conseils, 25
Nettoyage et entretien,26
Assistance,27
ES
Español
Description de l'appareil
Vue d'ensemble
1.Brûleur à gaz
2.Grille du plan de cuisson
3.Tableau de bord
4.Support GRILLE 4.
5.Support LECHEFRITE 5.
6.Pied de réglage 6.
-
Table de cuisson électrique 7.
-
Plateau du plan de cuisson 8.
-
GLISSIERES de coulissement q
-
niveau 5
-
niveau 4
-
niveau 3
-
niveau 2 11.
-
niveau 1 12
-
Couvercle en verre (N'existe que sur certains modèles)

نظرة عامة


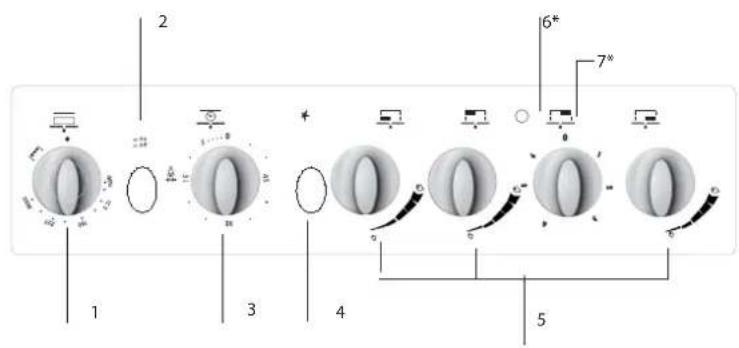

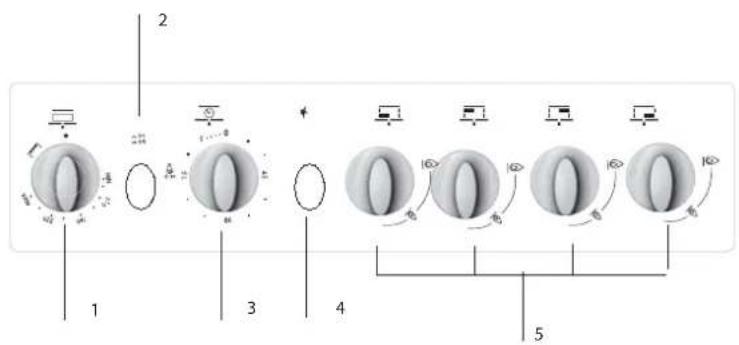

Description de l'appareil Tableau de bord
- Manette du THERMOSTAT
2.Bouton ECLAIRAGE/ TOURNEBROCHE
3.Manette du MINUTEUR - Allumage électronique des brûleurs du plan de cuisson
5.Manette BRULEURS
6.Voyant de fonctionnement de la plaque électrique - Manette de la plaque électrique
ES

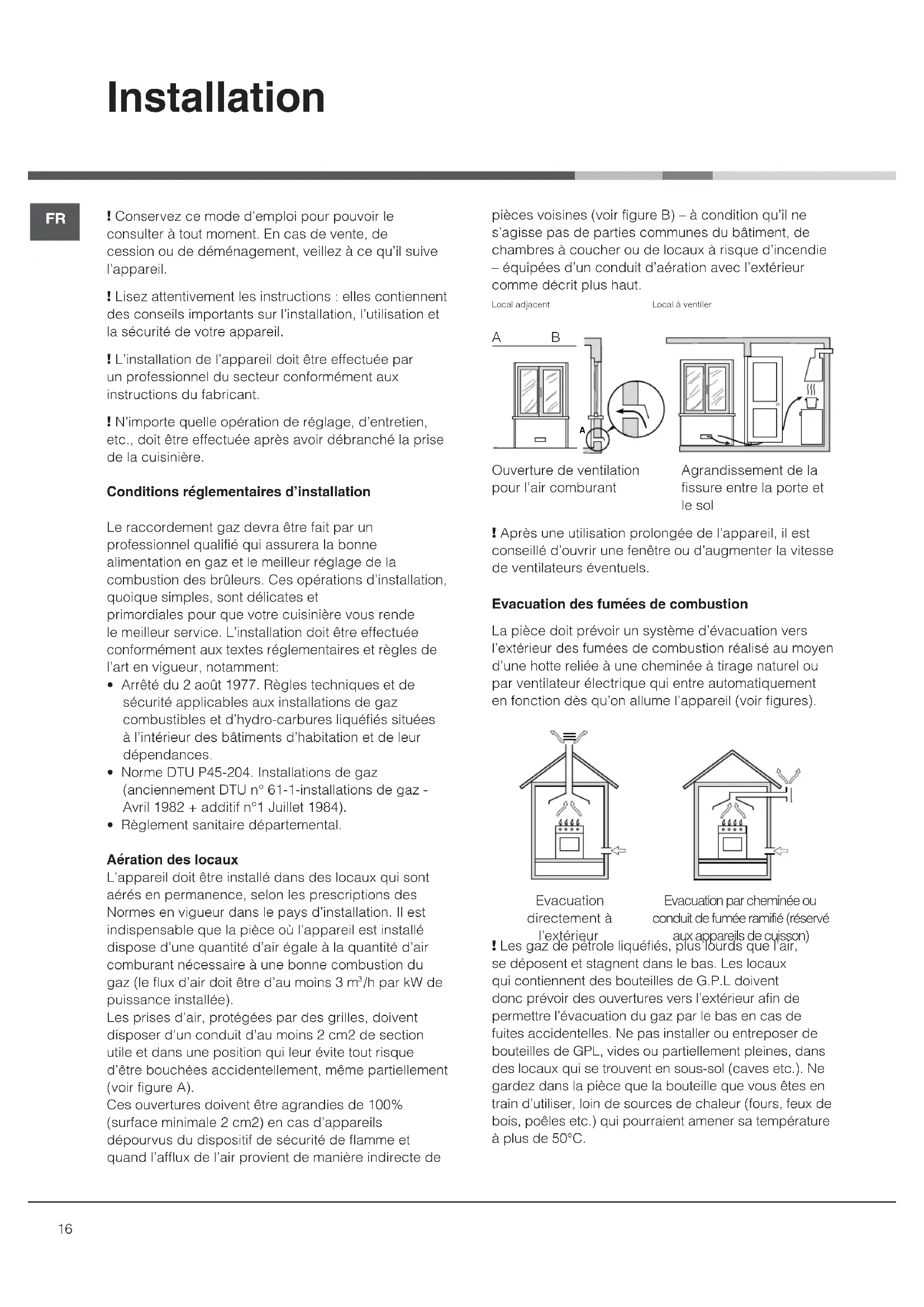

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.
! L'installation de l'appareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.
! N'importe quelle opération de réglage, d'entretien, etc., doit être effectuée après avoir débranché la prise de la cuisinière.
Conditions réglementaires d'installation
Le raccordement gaz devra être fait par un professionnel qualifié qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre cuisinière vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
- Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leur dépendances.
- Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
- Règlement sanitaire départemental.
Aération des locaux
L'appareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes en vigueur dans le pays d'installation. Il est indispensable que la pièce où l'appareil est installé dispose d'une quantité d'air égale à la quantité d'air comburant nécessaire à une bonne combustion du gaz (le flux d'air doit être d'au moins 3 m³/h par kW de puissance installée).
Les prises d'air, protégées par des grilles, doivent disposer d'un conduit d'au moins 2 cm2 de section utile et dans une position qui leur évite tout risque d'être bouchées accidentellement, même partiellement (voir figure A).
Ces ouvertures doivent être agrandies de 100% (surface minimale 2 cm2) en cas d'appareils dépourvus du dispositif de sécurité de flamme et quand l'afflux de l'air provient de manière indirecte de
pièces voisines (voir figure B) – à condition qu'il ne s'agisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque d'incendie – équipées d'un conduit d'aération avec l'extérieur comme décrit plus haut.
Local adjacent
Local à ventiler

Agrandissement de la fissure entre la porte et le sol
! Après une utilisation prolongée de l'appareil, il est conseillé d'ouvrir une fenêtre ou d'augmenter la vitesse de ventilateurs éventuels.
Evacuation des fumées de combustion
La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion réalisé au moyen d'une hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction dès qu'on allume l'appareil (voir figures).

Evacuation directement à l'extérieur.

Evacuation par cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)
! Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G.P.L doivent donc prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Ne pas installer ou entreposer de bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Ne gardez dans la pièce que la bouteille que vous êtes en train d'utiliser, loin de sources de chaleur (fours, feux de bois, poêles etc.) qui pourraient amener sa température à plus de 50°C.
Positionnement et nivellement
! L'appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson.
! Assurez-vous que le mur en contact avec la paroi arrière de l'appareil est réalisée en matériel ignifuge résistant à la chaleur (T 90°C).
Pour une installation correcte :
- installez cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bains);
- si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, ces derniers doivent être placés à au moins 200 mm de l'appareil;


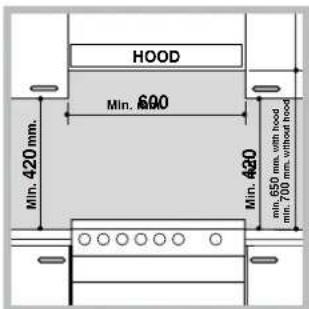

HOOD Min. 690 Min. 420 mm. Min. 420 min. 650 mm, with hood min. 700 mm, without hood- si la cuisinière est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 420mm de distance du plan. Il faut prévoir une distance de 700mm si les éléments suspendus sont inflammables (voir figure);
- ne placez pas de rideaux derrière la cuisinière ou sur ses côtés à moins de 200 mm de distance;
- pour l'installation de hottes, conformez-vous aux instructions de leur notice d'emploi.
Nivellement

Pour mettre l'appareil bien à plat, vissez les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (voir figure).

Montage des pieds* par encastrement sous la base.
Raccordement électrique
Montez sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir tableau des caractéristiques techniques).
En cas de raccordement direct au réseau, il faut
intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.
Avant de procéder au branchement, assurez-vous que :
- la prise est bien munie d'une terre conforme à la loi;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
- la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.
! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé.
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.
*N'existe que sur certains modèles
FR
SI LA FICHE ÉQUIPÉE EST ENLEVÉE
Le cordon d'alimentation flexible doit être correctement connecté comme suit à une fiche à trois broches de pas moins de 13 ampères.
Si vous utilisez une fiche à fusible B.S. 1363, elle doit être équipée d'un fusible conforme à B.S. 1362.
Important : les fils du cordon d'alimentation sont colorés selon le code suivant :
Vert & jaune - Terre
Bleu - Neutre
Marron - Phase
Le câble d'alimentation doit être
de type H05VV-F
SI UNE FICHE MOULÉE EST ÉQUIPÉE
En cas de remplacement d'un fusible dans la fiche fournie, un fusible ASTA conforme à la norme BS1362 doit être installé.
REMARQUE : Le couvercle du fusible doit être repositionné lors du changement du fusible. En cas de perte du couvercle du fusible, la prise ne doit pas être utilisée jusqu'à ce qu'un couvercle de remplacement soit obtenu et fixé. Un nouveau couvercle de fusible peut être obtenu auprès de votre agence locale d'électricité. La couleur du bon couvercle du fusible de rechange correspond aux marques colorées ou aux douilles dans le fond du bouchon. Assurez-vous que le câble ne soit pas coincé lors du positionnement de la cuisinière.


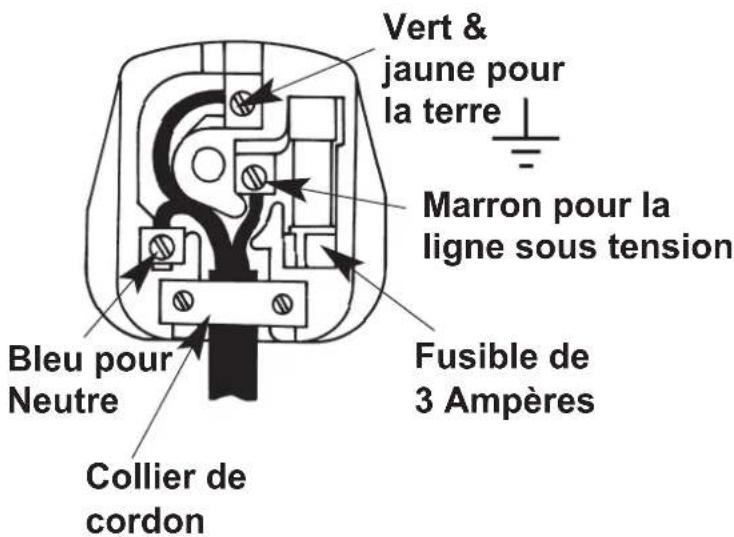

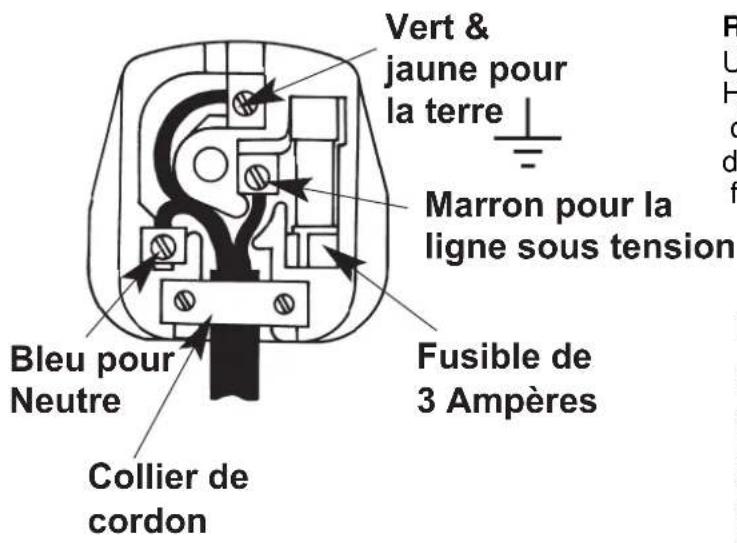

Vert & jaune pour la terre Marron pour la ligne sous tension Bleu pour Neutre Fusible de 3 Ampères Collier de cordonDans le cas où les couleurs des fils du cordon d'alimentation ne correspondent pas aux marques colorées identifiant les bornes de votre fiche, procédez comme suit : Connectez le fil vert et jaune à la borne marquée « E », ou de couleur verte ou vert et jaune.
Connectez le fil marron à la borne marquée « L » ou de couleur rouge.
Connectez le fil bleu à la borne marquée « N » ou de couleur noire.
LE NON RESPECT DES INSTRUCTIONS DE PRÉVENTION D'ACCIDENTS LIBÈRE LE FABRICANT DE TOUTE RESPONSABILITÉ.
Remplacement du câble
Utilisez un câble en caoutchouc de type H05VV-F avec une section transversale de 3 x 1,5 mm ^2 . La fiche de terre jaune-verte doit être de 2 ÷ 3 cm plus longue que les autres fiches.
Raccordement gaz
Pour raccorder l'appareil au réseau de distribution du gaz ou à la bouteille de gaz utilisez un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur. Assurez-vous auparavant que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé (voir étiquette sur le couvercle : autrement voir ci-dessous). Si l'alimentation s'effectue avec du gaz liquide en bouteille, utilisez des régulateurs de pression conformes à la réglementation en vigueur dans le pays. Pour simplifier le raccordement, l'alimentation du gaz est orientable latéralement* : inversez l'about annelé avec le bouchon de fermeture et remplacez le joint d'étanchéité (fourni avec l'appareil).
! Pour un fonctionnement en toute sécurité, pour un meilleur emploi de l'énergie et une plus longue durée de vie de l'appareil, vérifiez que la pression d'alimentation respecte bien les valeurs indiquées dans le tableau Caractéristiques des brûleurs et des injecteurs (voir ci-dessous).
Raccordement gaz par tuyau flexible en caoutchouc
Assurez-vous que le tuyau est bien conforme aux normes applicables dans le pays d'installation. Le tuyau doit avoir un diamètre intérieur de : 8 mm en cas d'alimentation au gaz liquide; 15 mm en cas d'alimentation au gaz naturel.
Après avoir effectué le raccordement, assurez-vous que le tuyau :
- ne touche en aucun point à des parties pouvant atteindre plus de 50°C;
- ne soit pas soumis à traction ou torsion et ne présente pas de pliures ou étranglements;
- ne risque pas d'entrer en contact avec des corps tranchants, des arêtes vives, des parties mobiles et ne soit pas écrasé;
- puisse être facilement contrôlable sur toute sa longueur pour vérifier son état de conservation;
- ait moins de 1500mm de long;
- soit bien fixé à ses deux extrémités à l'aide de bagues de serrage conformes à la réglementation en vigueur dans le pays.
Raccordement gaz par tuyau flexible en acier inox, à paroi continue avec raccords filetés
Assurez-vous que le tuyau et les joints sont bien conformes aux normes applicables dans le pays d'installation.
Pour installer le tuyau, enlevez l'about annelé équipant l'appareil (le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique).
! Procédez au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres d'extension maximale. Veillez à ce que le tuyau ne soit pas écrasé et ne touche en aucun point à des parties mobiles.
Vérification de l'étanchéité
Une fois l'installation terminée, vérifiez l'étanchéité de tous les raccords en utilisant une solution savonneuse, n'utilisez jamais de flamme.
Adaptation aux différents types de gaz
L'appareil peut être adapté à un type de gaz autre que celui pour le quel il a été conçu (indiqué sur l'étiquette de réglage sur le couvercle).
Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson:
- enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement;
- dévissez les injecteurs à l'aide d'une clé à tube de
7mm (voir figure), et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs) ;
- remontez les différentes parties en effectuant les opérations dans le sens inverse.
Réglage des minima des brûleurs du plan de cuisson :
- placez le robinet sur la position minimum;
- enlevez le bouton et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à obtenir une petite flamme régulière;
! En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d'une montre;
- vérifiez si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne s'éteint pas.
! Les brûleurs du plan de cuisson ne nécessitent pas de réglage de l'air primaire.

Remplacement du brûleur du four:
- ouvrez complètement la porte du four;
- enlever la protection coulissante (voir figure);

-
déposer le brûleur du four après avoir enlevé la vis V (voir figure);
-
dévisser l'injecteur du brûleur à l'aide de la clé à tube spéciale pour
injecteurs (voir figure) ou d'une clé à tube de 7 mm et le remplacer par l'injecteur adapté au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs).
Réglage du minimum du brûleur du four à gaz :
- allumer le brûleur (voir Mise en marche et Utilisation);
- amener la manette sur la position minimum (MIN) après l'avoir laissée pendant environ 10 minutes sur la position maximum (MAX);
- enlever le bouton;
- agir sur la vis de réglage positionnée à l'extérieur de la tige du thermostat (voir figure) jusqu'à obtenir une petite flamme régulière.

En de gaz naturel, il faut dévisser la vis de réglage en tournant
dans le sens inverse des aiguilles d'une montre;
- vérifier si, en tournant rapidement le bouton de la position MAX à la position MIN, ou en ouvrant et fermant rapidement la porte du four, le brûleur ne s'éteint pas.
Adaptation du gril

Remplacement de l'injecteur du brûleur du gril :
- déposer le brûleur du gril après avoir enlevé la vis V (voir figure);

- dévisser l'injecteur du brûleur du gril à l'aide de la clé à tube adaptée pour les injecteurs (voir Figure), ou mieux encore avec une clé à tube de 7 mm. et le remplacer par celui adapté au
nouveau type de gaz (voir tableau Caractéristiques
brûleurs et injecteurs).
! Les brûleurs du four et du gril ne nécessitent pas de réglage de l'air primaire.
! Faire très attention aux câbles des bougies et aux tuyaux des thermocouples.
! Après avoir procédé au réglage pour le nouveau type de gaz, remplacer la vieille étiquette par celle correspondant au nouveau gaz, disponible dans les centres d'assistance technique agréés.
! Si la pression du gaz diffère (ou varie) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié conforme à la réglementation sur les "régulateurs pour gaz canalisés" en vigueur dans le pays.
Remplacement des injecteurs du brûleur Triple couronne
- retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures) ;
- dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes trous.
- remonter les composants dans le sens inverse du démontage.
- Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.
• Regolazione minimi (pour la France e la Belgique)
Tableau Caractéristiques des brûleurs et des injecteurs
| CARACTERISTIQUES TECHNIQUES | |
| Dimensions du Four HxLxP | 31x43,5x43,5 cm |
| Volume | 58 l |
| Dimensions utiles du tiroir chauffe-plats | largeur 46 cm profondeur 42 cm hauteur 8,5 cm |
| Tension et fréquence d'alimentation : | voir plaquette signalétique |
| Brûleurs | adaptables à n'importe quel type de gaz parmi ceux indiqués sur le plaquette signalétique |
![]() | Directives Communautaires 2006/95/EC du 12/12/06 (Basse Tension) et modifications suivantes - 2004/108/EC du 15/12/04 (Compatibilité Electromagnétique) et modifications suivantes - 2004/142/EC du 30/11/09 (Gaz) et modifications suivantes - 93/68/EEC du 22/07/93 et modifications suivantes - 2002/96/EC 1275/2008(Stand-by/Off-mode) |
| Tableau 1 | Gaz liquide | Gaz naturel | |||||||
| Brûleur | Diamètre (mm) | Puissance thermique kW (p.c.s.*) | Bipasse 1/100 (mm) | injecteur 1/100 (mm) | débit* g/h | injecteur 1/100 (mm) | débit* l/h G20 | ||
| Nomin. | Réduit. | *** | ** | ||||||
| Rapide (Grand)(R) | 100 | 3,00 | 0,7 | 41 | 87 | 218 | 214 | 128 | 286 |
| Semi Rapide (Moyen)(S) | 75 | 1,90 | 0,4 | 30 | 69 | 138 | 136 | 104 | 181 |
| Auxiliaire (Petit)(A) | 51 | 1,00 | 0,4 | 30 | 50 | 73 | 71 | 78 | 95 |
| Triple Couronne (TC) | 130 | 3,25 | 1,50 | 63 | 2x65 | 236 | 232 | 2x99 | 309 |
| ultra-rapide (UR) | 100 | 3,30 | 0,7 | 41 | 90 | 240 | 236 | 135 | 314 |
| Four | - | 2,60 | 1,00 | 52 | 78 | 189 | 186 | 119 | 248 |
| Grill | - | 2,30 | - | - | 75 | 167 | 164 | 114 | 219 |
| Pressions d'alimentation | Nominale (mbar) | 28-30 | 37 | 20 | |||||
| Minimum (mbar) | 20 | 25 | 17 | ||||||
| Maximum (mbar) | 35 | 45 | 25 | ||||||
* A 15°C et 1013 mbar-gaz sec
** Propane P.C.S. = 50,37 MJ/Kg
*** Butane P.C.S. = 49,47 MJ/Kg
Naturel G20 P.C.S = 37,78 MJ/m ^3
Naturel G25 P.C.S = 32,49 MJ/m ^3
I6TG1G.K / EX
I6TG1G GH / EX
FR
Utilisation du plan de cuisson
Allumage des brûleurs
Un petit cercle plein près de chaque manette BRULEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson :
- approchez une flamme ou un allume-gaz ;
- poussez sur le manette du BRULEUR tout en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au symbole grande flamme ⬆.
- pour régler la puissance de la flamme souhaitée, tournez le manette BRULEUR dans le sens inverse des aiguilles d'une montre : sur la position minimum
-, sur la position maximum ♦ ou sur une position intermédiaire.

Si l'appareil est équipé d'un allumage électronique* (D) il faut d'abord appuyer sur la touche d'allumage, repérée par le symbole correspondant ★ , puis pousser à fond et tourner en même temps dans le sens inverse des aiguilles d'une
montre le bouton BRULEUR pour l'amener en face du symbole grande flamme, jusqu'à l'allumage.
! En cas d'extinction accidentelle des flammes, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.
Si l'appareil est équipé d'un dispositif de sécurité*(X) de flamme, poussez sur le manette BRULEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif.
Pour éteindre le brûleur, tournez le bouton jusqu'à la position d'arrêt ●.
Conseils pratiques pour l'utilisation des brûleurs
Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utilisez des casseroles à fond plat, munies de couvercle et d'un diamètre adapté au brûleur :
Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe „Caractéristiques des brûleurs et des injecteurs”
| Brûleurs | r Récipients (cm) |
| Rapide (R) | 24 - 26 |
| Semi-rapide (S) | 16 - 20 |
| Auxiliaire (A) | 10 - 14 |
| Triple Couronne (TC) | 24 - 26 |
! Pour les modèles équipés d'une grille de réduction, n'utilisez cette dernière que pour le brûleur auxiliaire quand vous utilisez des casseroles ayant moins de 12 cm de diamètre.
Plaques électriques\*
Pour procéder au réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens inverse en choisissant une des 6 positions possibles :
| Position | Plaque normale ou rapide |
| 0 | Eteint |
| 1 | Poissance minimum |
| 2 - 5 | Poissance intermédiaires |
| 6 | Poissance maximum |
Réglage de la flamme par niveaux
La manette permet de régler l'intensité de la flamme du brûleur sur 6 niveaux de puissance en passant du minimum au maximum avec 4 positions intermédiaires :

lorsqu'on tourne la manette, un déclic /clic signale le passage d'un niveau à l'autre.
Ce système permet d'obtenir un réglage de puissance plus précis, de reproduire la même intensité de flamme et de repérer plus facilement le niveau de puissance optimal pour les divers types de cuisson.
Utilisation du four
! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L'odeur qui se dégage est due à l'évaporation des produits

utilisés pour protéger le four.
! Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail.
N'utilisez la position 1 du four qu'en cas de cuissons au tournebroche.
! Il est recommandé de nettoyer le four avant sa première
utilisation, en suivant les instructions mentionnées au paragraphe „Entretien et soin „
ATTENTION! Le couvercle en verre peut se casser s'il est chauffé. Il faut éteindre tous les brûleurs et les plaques électriques avant de le fermer.
Allumage du four
Pour allumer le brûleur du four, approchez une flamme ou un allume-gaz de l'orifice F (voir figure), poussez sur le bouton FOUR et tournez-le en même temps dans le sens inverse des aiguilles d'une montre jusqu'à la position MAX.
Si l'appareil est équipé d'un allumage électronique* il faut d'abord appuyer sur la touche d'allumage, repérée par le symbole correspondant ⭐, poussez sur le bouton FOUR et tournez-le en même temps dans le sens inverse des aiguilles d'une montre jusqu'à la position MAX., jusqu'à l'allumage. Si au bout de 15 secondes le brûleur ne s'est toujours pas allumé, lâchez le bouton, ouvrez la porte du four et attendez au moins 1 minute avant de tenter un nouvel allumage. En cas de panne de courant, vous pouvez allumer le brûleur avec une flamme ou avec un allume-gaz comme décrit plus haut.
! Le four étant équipé d'un dispositif de sécurité de flamme, il faut pousser sur le bouton du FOUR pendant environ 6 secondes.
! En cas d'extinction accidentelle de flamme, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.
Pour éteindre le brûleur, tourner le bouton jusqu'à la position d'arrêt ●.
Réglage de la température
Pour sélectionner la température de cuisson souhaitée, tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre. Les températures sont indiquées sur le tableau de bord et vont d'un MIN (140°C) à un MAX (250°C). Une fois que la température est atteinte dans le four, un thermostat la maintient constante au degré prêt.
Gril
Tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre jusqu'à la position pour brancher le gril à rayons infrarouges. Le gril vous permet de dorer vos préparations en surface, il est tout particulièrement recommandé pour la cuisson de roast-beef, rôtis, côtelettes, saucisses. Placez la grille au niveau 4 ou 5 et la lèchefrite au niveau 1 pour recueillir les jus de cuisson et éviter la formation

! Le gril étant équipé d'un dispositif de sécurité de flamme, il faut pousser sur le bouton du FOUR pendant environ 6 secondes.
! Pour la cuisson au gril, la porte du four doit être fermée, vous obtiendrez de meilleurs résultats et ferez des économies d'énergie (10% environ).
! Lors de l'utilisation du gril, garder la porte du four entrebâillée en plaçant le déflecteur „D” (voir figure) entre la porte du four et le tableau de bord pour éviter toute surchauffe des boutons.
Tournebroche\*

Pour actionner le tournebroche (voir figure) procédez comme suit :
- placez la lèchefrite au gradin 1;
- placez le berceau au gradin 4 et encastrez le bout arrière de la broche dans le trou situé au fond de l'enceinte;
- actionnez-le en appuyant sur
la touche TOURNEBROCHE.
Eclairage du four
La lampe du four peut être allumée à tout moment, il suffit pour cela d'appuyer sur la touche ECLAIRAGE FOUR.
Minuteur\*
Pour actionner le Minuteur procédez comme suit :
- faites faire au bouton MINUTEUR un tour presque complet dans le sens des aiguilles d'une montre ○ pour remonter la sonnerie;
- tournez le bouton MINUTEUR dans les sens inverse des aiguilles d'une montre ○ pour sélectionner la durée désirée.

Toute position de la manette autre que la position "éteint" entraîne l'allumage du voyant de fonctionnement.
FR
Conseils pratiques pour l'utilisation des plaques électriques\*
Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseillé d'utiliser des casseroles à fond plat n'ayant pas un plus petit diamètre que celui de la plaque.
! Avant d'utiliser leos plaques de cuisson pour la première fois, les faire chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.
| Position | Plaque normale ou rapide |
| 0 | Eteint |
| 1 | Cuisson de légumes verts, poissons |
| 2 | Cuisson de pommes de terre (r' la vapeur) soupes, pois chiches, haricots |
| 3 | Pour continuer la cuisson de grandes quantités d'aliments, minestrone |
| 4 | Rôtir (moyen) |
| 5 | Rôtir (fort) |
| 6 | Rissoler ou rejoindre l'ébullition en peu de temps |
Tableau de cuisson
| Aliments r cuire | Poids (Kg) | Position de cuisson grilles du four partant du bas | Température (°C) | Temps de préchauffage (min.) | Temps de cuisson (min.) |
| Pâtes | |||||
| Lasagnes | 2,5 | 3 | 210 | - | 75-80 |
| Cannelloni | 2,5 | 3 | 210 | - | 75-80 |
| Tagliatelles au four | 2,5 | 3 | 210 | - | 75-80 |
| Viandes | |||||
| Veau | 1,7 | 3 | 230 | - | 85-90 |
| Poulet | 1,5 | 3 | 220 | - | 110-115 |
| Dinde | 3,0 | 3 | MAX | - | 95-100 |
| Canard | 1,8 | 3 | 230 | - | 120-125 |
| Lapin | 2 | 3 | 230 | - | 105-110 |
| Porc | 2,1 | 3 | 230 | - | 100-110 |
| Agneau | 1,8 | 3 | 230 | - | 90-95 |
| Poissons | |||||
| Maquereaux | 1,1 | 3 | 210-230 | - | 55-60 |
| Denté | 1,5 | 3 | 210-230 | - | 60-65 |
| Truite en papillote | 1,0 | 3 | 210-230 | - | 40-45 |
| Pizza | |||||
| Napolitaine | 1,0 | 3 | MAX | 15 | 30-35 |
| Gâteaux | |||||
| Biscuits | 0,5 | 3 | 180 | 15 | 30-35 |
| Tartes | 1,1 | 3 | 180 | 15 | 30-35 |
| Gâteaux au chocolat | 1 | 3 | 200 | 15 | 45-50 |
| Gâteaux levés | 1 | 3 | 200 | 15 | 50-55 |
| Cuisson au grill | |||||
| Croque-monsieur | n.° 4 | 4 | 2-4 | ||
| Côtelette de porc | 1,5 | 4 | 20-30 | ||
| Maquereaux | 1,1 | 4 | 35 | ||
| Cuisson r la broche | |||||
| Veau r la broche | 1 | 2 | 80 | ||
| Poulet r la broche | 2 | 2 | 90 |
! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité.
Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.
Sécurité générale
- Cet appareil a été conçu pour un usage familial, de type non professionnel.
- Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
- Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
- Cette notice concerne un appareil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles).
- En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.
- Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de l'appareil.
- Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
- Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
- N'utilisez pas de solutions inflammables (alcool, essence..) à proximité de l'appareil lorsqu'il est en marche.
- Ne stockez pas de matériel inflammable dans la niche de rangement du bas ou dans le four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
- Les surfaces intérieures du tiroir (s'il y en a un) peuvent devenir chaudes.
- Lorsque l'appareil n'est pas utilisé, assurez-vous que les boutons sont bien sur la position ● et que le robinet du gaz est fermé.
- Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
- N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
- En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter
de réparer l'appareil. Faites appel au service d'assistance.
- Ne posez pas d'objets lourds sur la porte du four ouverte.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
- S'assurer que les enfants ne jouent pas avec l'appareil.
- Si la cuisinière est installée sur un socle, prenez les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.
Mise au rebut
- Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
- La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée sur roues est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.
Les électroménagers usagés pourront être remis au service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les revendeurs lors de l'achat d'un nouvel appareil de même type.
Tous les principaux fabricants d'électroménagers s'appliquent à créer et gérer des systèmes de collecte et d'élimination des appareils usagés.
Economies et respect de l'environnement
- Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses.
- Gardez toujours les joints propres et en bon état pour qu'ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.
FR
Mise hors tension
Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.
Nettoyage de l'appareil
! Ne nettojez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.
- Nettoyez l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Rincez abondamment et essuyez soigneusement. N'utilisez ni poudres abrasives ni produits corrosifs.
- Les grilles, les chapeaux, les couronnes et les brûleurs du plan de cuisson sont amovibles et peuvent ainsi être nettoyés plus facilement. Lavez-les à l'eau chaude additionnée d'un détergent non abrasif, éliminez toute incrustation et attendez qu'ils soient parfaitement secs avant de les remonter.
- Dans le cas de tables équipées d'allumage automatique, nettoyer fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifier que les orifices de sortie du gaz ne sont pas bouchés.
- Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
- Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.
- Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle.
- Evitez de refermer le couvercle si les brûleurs sont allumés ou encore chauds.
Contrôler les joints du four
Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.
Entretien robinets gaz
Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.
! Cette opération doit être effectuée par un technicien agréé par le fabricant.
Remplacement de l'ampoule d'éclairage du four

- Débranchez le four, enlevez le couvercle en verre du logement de la lampe (voir figure).
-
Dévissez l'ampoule et remplacez-la par une autre de même type : tension 230 V, puissance 25 W, culot E 14.
-
Remontez le couvercle et rebranchez le four au réseau électrique.
Assistance
Indiquez-lui :
• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)
Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.
Démontage et remontage de la porte du four :
- Ouvrir la porte

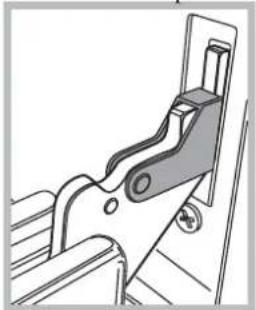

- Faire pivoter à l'arrière les crochets des charnières de la porte du four (voir photo)

- Refermer la porte jusqu'à l'arrêt du crochet (la porte restera ouverte à 40° environ) (voir photo)


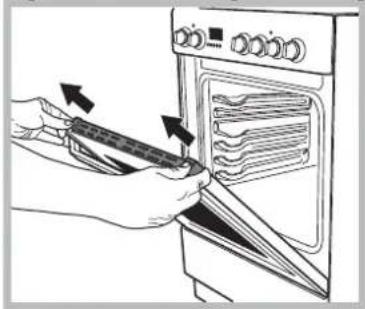

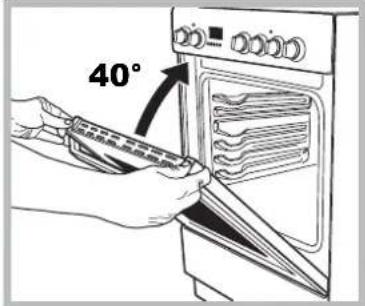

40°- Appuyer sur les deux boutons placés sur le profi l supérieur et retirer le profi l (voir photo)

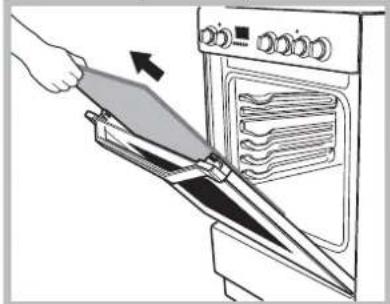

- Retirer la plaque de verre, procéder au nettoyage comme indiqué au chapitre : « Nettoyage et entretien ».

ATTENTION! Four ne doit pas être utilisé avec intérieure verre de portière enlevé!
ATTENTION! Lors du remontage de la porte intérieure
verre insérer le panneau de verre correctement, de sorte que le texte écrit sur le panneau n'est pas inversée et peuvent être facilement lisibles.

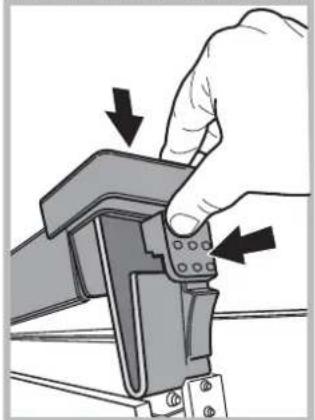

- Remonter le profi l, un clic signale si la pièce est positionnée comme il faut.
- Ouvrir la porte complètement.
- Refermer les cavaliers (voir photo).

- Il est à présent possible de fermer complètement la porte, pour faire fonctionner le four.
Le cordon d'alimentation flexible doit être correctement connecté comme suit à une fiche à trois broches de pas moins de 13 ampères.
Si vous utilisez une fiche à fusible B.S. 1363, elle doit être équipée d'un fusible conforme à B.S. 1362.
Important : les fils du cordon d'alimentation sont colorés selon le code suivant :
Vert & jaune - Terre
Bleu - Neutre
Marron - Phase
Le câble d'alimentation doit être
de type H05VV-F
Dans le cas où les couleurs des fils du cordon d'alimentation ne correspondent pas aux marques colorées identifiant les bornes de votre fiche, procédez comme suit : Connectez le fil vert et jaune à la borne marquée « E », ou de couleur verte ou vert et jaune. Connectez le fil marron à la borne marquée « L » ou de couleur rouge. Connectez le fil bleu à la borne marquée « N » ou de couleur noire.
LE NON RESPECT DES INSTRUCTIONS DE PRÉVENTION D'ACCIDENTS LIBÈRE LE FABRICANT DE TOUTE RESPONSABILITÉ.
SI UNE FICHE MOULÉE EST ÉQUIPÉE
En cas de remplacement d'un fusible dans la fiche fournie, un fusible ASTA conforme à la norme BS1362 doit être installé. REMARQUE : Le couvercle du fusible doit être repositionné lors du changement du fusible. En cas de perte du couvercle du fusible, la prise ne doit pas être utilisée jusqu'à ce qu'un couvercle de remplacement soit obtenu et fixé. Un nouveau couvercle de fusible peut être obtenu auprès de votre agence locale d'électricité La couleur du bon couvercle du fusible de rechange correspond aux marques colorées ou aux douilles dans le fond du bouchon. Assurez-vous que le câble ne soit pas coincé lors du positionnement de la cuisinière.
Remplacement du câble
Utilisez un câble en caoutchouc de type H05VV-F avec une section transversale de 3 x 1,5 mm ^2 . La fiche de terre jaune-verte doit être de 2 ÷ 3 cm plus longue que les autres fiches.
