Caractéristiques techniques	Amplificateur de puissance 4 canaux, puissance de 4 x 70 W sous 4 Ohms, 4 x 100 W sous 2 Ohms.
Utilisation	Conçu pour améliorer la qualité sonore des systèmes audio de voiture, compatible avec divers types de haut-parleurs.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles, nettoyage des composants externes recommandé.
Sécurité	Installer dans un endroit bien ventilé pour éviter la surchauffe, respecter les spécifications électriques pour éviter les courts-circuits.
Informations générales	Dimensions compactes pour un montage facile, garantie constructeur de 2 ans, documentation incluse pour l'installation.

FOIRE AUX QUESTIONS - Impulse 4.320 FOCAL

Comment installer le FOCAL Impulse 4.320 dans mon véhicule ?

Pour installer le FOCAL Impulse 4.320, commencez par déconnecter la batterie de votre véhicule. Ensuite, suivez le schéma d'installation fourni dans le manuel. Connectez les câbles d'alimentation, de masse et de haut-parleurs selon les indications. Assurez-vous que toutes les connexions sont sécurisées avant de rebrancher la batterie.

Pourquoi le son est-il distordu lorsque j'augmente le volume ?

La distorsion du son peut être causée par plusieurs facteurs. Assurez-vous que les haut-parleurs sont compatibles avec l'amplificateur et que les réglages de gain sont correctement ajustés. Vérifiez également que les câbles ne sont pas endommagés et que l'alimentation est suffisante.

Le FOCAL Impulse 4.320 ne s'allume pas, que faire ?

Si l'amplificateur ne s'allume pas, vérifiez d'abord les connexions d'alimentation. Assurez-vous que le câble d'alimentation est correctement connecté et que la batterie est en bon état. Testez également le fusible de l'amplificateur et remplacez-le si nécessaire.

Comment régler les niveaux de basses et aigus sur l'amplificateur ?

Pour régler les niveaux de basses et d'aigus, utilisez les potentiomètres situés sur le panneau avant de l'amplificateur. Tournez les contrôles vers la droite pour augmenter et vers la gauche pour diminuer. Écoutez attentivement pour trouver le réglage qui convient le mieux à votre goût.

Puis-je connecter plusieurs haut-parleurs au FOCAL Impulse 4.320 ?

Oui, vous pouvez connecter plusieurs haut-parleurs au FOCAL Impulse 4.320. Assurez-vous que l'impédance totale des haut-parleurs ne soit pas inférieure à celle recommandée par le fabricant pour éviter d'endommager l'amplificateur.

Comment résoudre un problème d'overheating de l'amplificateur ?

Si l'amplificateur surchauffe, assurez-vous qu'il est installé dans un endroit bien ventilé. Vérifiez également que les connexions électriques sont sécurisées et qu'il n'y a pas de court-circuit. Réduisez le volume si nécessaire pour éviter la surcharge.

Quel type de câbles dois-je utiliser avec le FOCAL Impulse 4.320 ?

Utilisez des câbles de qualité, de préférence en cuivre pur, pour les connexions d'alimentation, de masse et de haut-parleurs. Assurez-vous que les câbles sont adaptés à la puissance et à l'impédance que vous utilisez.

Comment effectuer un reset de l'amplificateur ?

Pour réinitialiser le FOCAL Impulse 4.320, débranchez-le de l'alimentation pendant quelques minutes, puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

Les LED d'état de l'amplificateur clignotent, que signifie cela ?

Des LED clignotantes peuvent indiquer un problème de surchauffe, de court-circuit ou de mauvaise connexion. Vérifiez les connexions et assurez-vous que l'amplificateur est correctement ventilé.

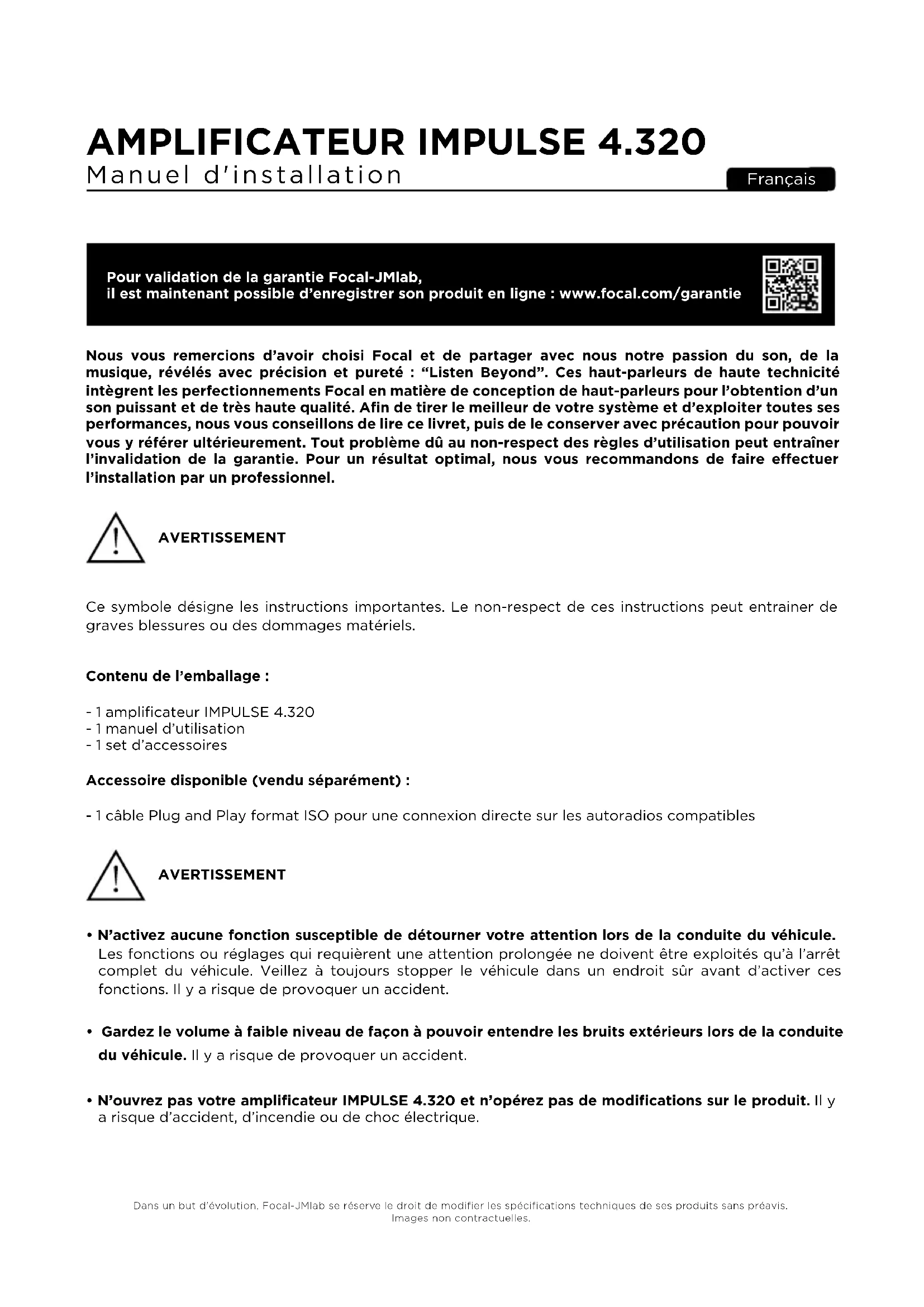

MODE D'EMPLOI Impulse 4.320 FOCAL

Manuel d'installation

Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Nous vous remercions d'avoir choisi Focal et de partager avec nous notre passion du son, de la musique, révélés avec précision et pureté : "Listen Beyond". Ces haut-parleurs de haute technicité intègrent les perfections Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin de tirer le meilleur de votre système et d'exploiter toutes ses performances, nous vous conseillons de lire ce livre, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie. Pour un résultat optimal, nous vous recommandons de faire effectuer l'installation par un professionnel.

Avertissement

Ce symbole désigne les instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures ou des dommages matériels.

Contenu de l'emballage:

• 1 amplificateur IMPULSE 4.320
• 1 manuel d'utilisation
• 1 set d'accessoires

Accessoire disponible (vendu séparément) :

• 1 câble Plug and Play format ISO pour une connexion directe sur les autoradios compatibles

Avertissement

• N'activez aucune fonction susceptible de distraire votre attention lors de la conduite du véhicule. Les fonctions ou réglages qui requièrent une attention prolongée ne doivent être exploités qu'à l'arrêt complet du véhicule. Veillez à stopper totalement le véhicule dans un endroit sûr avant d'activer ces fonctions. Il y a risque de provoquer un accident.
• Gardez le volume à faible niveau de façon à pouvoir entendre les bruits extérieurs lors de la conduite du véhicule. Il y a risque de provoquer un accident.
• N'ouvrez pas votre amplificateur IMPULSE 4.320 et n'opérez pas de modifications sur le produit. Il y a risque d'accident, d'incendie ou de choc électrique.

Attention

Utilisez votre amplificateur IMPULSE 4.320 sur des applications mobiles de 12 volts uniquement. Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure. - Utilisez des fusibles d'ampérage approprié. Il y a risque d'incendie ou de décharge électrique. - N'obstruez pas le radiateur de votre amplificateur IMPULSE 4.320. Une surchauffe interne peut se produire et provoquer un incendie. - Effectuez correctement les connexions. Vérifiez la section du câble et le type de câble. Il y a risque d'incendie, de blessures et/ou d'endommagement de l'appareil. - N'utilisez pas d'écrous ni de boulons du circuit de direction ou de freinage, des réservoirs, des ceintures ou autres éléments de sécurité pour la connexion de la masse. L'utilisation de ces organes comme masse peut désactiver le système de contrôle du véhicule et causer un incendie ou autre avarie. - Gardez les petits objets susceptibles d'être ingérés, comme les boulons, accessoires ou les vis, hors de portée des enfants. L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consultez un médecin. - Avant d'entamer l'installation, déconnectez la borne négative de la batterie pour éviter tout risque de blessure, d'incendie ou d'endommagement du matériel. (fig. 1)

Attention

L'écoute prolongée à fort niveau, au-delà de 110 dB, peut déteriorer durablement l'audition. Des écoutes, même brèves, au-delà de 130 dB, peuvent provoquer des lésions auditives irrémédiables.

Interrompez toute utilisation en cas de problème. Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Si un dysfonctionnement persiste, retournez l'appareil auprès de votre revendeur FOCAL en vue de sa réparation.

Utilisez les accessoires spécifiés et installez-les correctement. Utilisez uniquement les accessoires mentionnés dans le manuel d'utilisation, ainsi que ceux qui sont fournis dans l'emballage. L'utilisation d'autres composants peut causer des dommages internes au produit, ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance technique du produit. Il y a risque d'accident, d'incendie ou de choc électrique.

N'installez pas le produit dans des zones fortement humides ou poussièreuses. Évitez d'installer l'appareil dans des zones du véhicule soumises à une forte humidité ou à une présence excessive de poussière. La détention d'humidité ou de poussière à l'intérieur du produit risque de provoquer une défaillance.

Amplificateur impulse 4.320

Manuel d'installation

Installation de votre amplificateur IMPULSE 4.320

L'installation de ce produit requiert des compétences techniques et de l'expérience. En cas d'incertitude sur l'aptitude à installer l'amplificateur, confiez cette tâche à un revendeur Focal afin de profiter pleinement de l'ensemble des possibilités de votre amplificateur IMPULSE 4.320.

Câblage de votre amplificateur IMPULSE 4.320

Utilisez uniquement les départs de câbles préconisés dans le manuel d'utilisation et les accessoires fournis. Utilisez éventuellement le câble ISO vendu séparément pour une mise en œuvre facilitée.

Le câble haut-parleur doit être UNIQUEMENT utilisé pour relier l'amplificateur aux haut-parleurs. La section des câbles d'alimentation doit correspondre à celle mentionnée dans le tableau (paragraphe 3.1) et est fonction de la puissance de l'amplificateur et de la longueur de câble nécessaire. Utilisez des câbles RCA à double ou triple blindage pour éviter tout parasitage du signal bas niveau.

Durée de fonctionnement de votre amplificateur impulse 4.320

Evitez de faire fonctionner l'amplificateur durant une longue période sans démarrer le véhicule. Ceci peut entraîner la décharge prématurée de la batterie.

Ventilation

Il est impératif de ne pas couvrir la zone supérieure de votre amplificateur IMPULSE 4.320 afin de ne pas créer de surchauffe.

Matériel requis pour effectuer l'installation (en dehors des accessoires fournis) :

• 2 gaines de section adéquates (1 gaine pour le câble d'alimentation, 1 gaine pour le lot de câbles haut-parleurs, REMOTE, modulation RCA)
• Multimètre (voltage/ampérage)
• Fer à souder + étain Pince à sertir Pince à dénuder Coupe-fils
• Clé de borne de batterie Perceuse à main et méches assorties
• Gaines thermo-retractables de diamètres appropriés aux différents câbles Cable d'alimentation de longueur et de section adéquates Cable d'allumage à distance (entrée REM de l'amplificateur) de longueur et de section adéquates Cable de masse de longueur et de section adéquates
• Porte-fusible et fusible ajustable
• Cosse de liaison à la borne positive (+) de la batterie
• Cosse de liaison au châssis du véhicule (-)
• Vis avec tête de vis de 6 mm au minimum et son écrou pour mise à la masse sur le châssis du véhicule

Installation

La section ci-dessous traite de points relatifs au véhicule dont il faut tenir compte pour l'installation de votre amplificateur. Vous gagnerez du temps en planifiant à l'avance la disposition du système et du câblage.

Assurez-vous, durant cette étape préparatoire, que l'ensemble des réglages resteront accessibles une fois l'installation terminée.

Avant de commencer l'installation, merci de suivre scrupuleusement les règles suivantes :

1. Après lecture intégrale du manuel d'utilisation, assurez-vous d'avoir compris l'ensemble des instructions avant d'installer votre amplificateur.
2. Débranche le fil négatif de la batterie avant de commencer l'installation (fig. 1).
3. Pour faciliter le montage, nous suggérons de dérouler tous les fils avant d'installer l'amplificateur.
4. Acheminez l'ensemble des câbles RCA, haut-parleur et REM à l'écart des câbles d'alimentation afin d'éviter tout parasitage du signal.
5. Utilisez des connecteurs/raccords ou des soudures de qualité pour relier l'amplificateur afin d'assurer une fiabilité d'installation et minimiser les pertes de signal ou de puissance.
6. Vérifiez avant de réaliser quelle opération de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ainsi que le câblage électrique ou tout élément sécuritaire.
7. Ne faites jamais passer de fil sous le véhicule. Il faut impérativement les installer à l'intérieur de celui-ci. Lors du passage des câbles, vérifie que ceux-ci ne seront pas la conduite du véhicule. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, les pédales (frein, accélérateur et embrayage, etc...), peuvent s'avérer extrêmement dangereux.
8. Évitez de faire passer des fils par-dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal doit être protégé par des passe-fils. Acheminez les câbles à l'écart des pièces mobiles (rails d'un siège,...) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer ou d'endommager les câbles et d'engendrer un court-circuit électrique.
9. Protégez toujours la batterie et le circuit électrique de dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d'alimentation 12 V positif (+) à moins de 40 cm de la borne de la batterie. Idéalement, cette distance doit être la plus courte possible (fig. 5).
10. Préparez la masse du châssis en gratant toute trace de peinture sur la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et TOUJOURS connectées à du métal soudé à la carrosserie ou au châssis du véhicule (fig. 2). Le point de masse généralement retenu est celui assurant la liaison entre la borne négative de la batterie et le châssis du véhicule.
11. NE MONTEZ JAMAIS ce produit dans le compartiment moteur du véhicule. Ceci entraînerait l'annulation de la garantie.

I - Mise en place de votre amplificateur impulse 4.320 ou installer votre amplificateur impulse 4.320 ?

En raison de la puissance de l'amplificateur, une dissipation thermique est nécessaire au fonctionnement. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une ventilation, tout particulièrement sur le dessus. Évitez tout encastrement ou recouvrement de l'amplificateur dans sa zone proche d'installation.

2 - Fixation de votre amplificateur IMPULSE 4.320

Positionnez votre amplificateur à l'emplacement souhaité et repérez-le.

Repérez les points de fixation dans votre support grâce aux pattes de fixation fournies.

Utilisez des vis de fixation adaptées à un vissage dans votre support.

Avertissement

En cas de doute sur l'aptitude à installer l'amplificateur et cabler le système de façon adéquate, confiez cette tâche à un revendeur/installateur Focal.

Amplificateur impulse 4.320

Manuel d'installation

Attention

Evitez de faire passer les câbles d'alimentation près des câbles d'entrée bas niveau (LOW LEVEL INPUTS) et haut niveau (HI LEVEL INPUTS), de l'antenne, des équipements et faisceaux sensibles. Les fils d'alimentation transportent un courant élevé pouvant produire un parasitage du signal audio.

Attention

Réduisez au maximum la longueur des câbles afin d'optimiser la qualité de l'installation et limiter ainsi les pertes de signal.

Attention

Avant de débuter la phase de connexion, retirez la borne négative (-) de la batterie du véhicule (fig. 1)

3.1 - Quelle section de câble d'alimentation besoin?

Votre amplificateur IMPULSE 4.320 nécessite une alimentation d'ampérage appropriée.

Les sections des câbles d'alimentation à utiliser dépendent de la distance de câblage à la batterie. Ils sont préconisés dans le tableau suivant :

Longueur du cable en mètres jusqu'à la batterie
Longueur < 1 m < 3 m	< 4 m
Section mm2	Câble accessoire	3,3 mm²	> 3,3 mm²
Section AWG 12 AWG < 12 AWG commandé

Le respect de ces règles de câblage est indispensable à l'aspect sécuritaire de votre installation électrique. Il est également important pour maintenir les performances maximales de votre amplificateur IMPULSE 4.320.

3.2.1 - Notre autoradio est équipé de sorties RCA

Acheminez ensemble les câbles de modulation (RCA), les câbles haut-parleurs, le câble REM en les isolant des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques (essuie-glace,...). Conservez toute la longueur des câbles, elle sera ajustée plus tard.

3.2.2 - Notre autoradio est uniquement équipé de sorties amplifiées (sorties haut-parleurs)

Acheminez ensemble les câbles de modulation en provenance des sorties de l'autoradio, les câbles haut-parleur en les isolant des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques (essuie-glace,...). Conservez toute la longueur des câbles, elle sera ajustée plus tard.

3.3 - Câblage de l'alimentation de votre amplificateur IMPULSE 4.320

3.3.1 - Acheminez le câble d'alimentation positif (+) en prenant soin de le faire passer à l'opposé des câbles précédemment tirés pour éviter tout parasitage. NE CONNECTEZ PAS LE CABLE POUR L'INSTANT.

Amplificateur impulse 4.320

Manuel d'installation

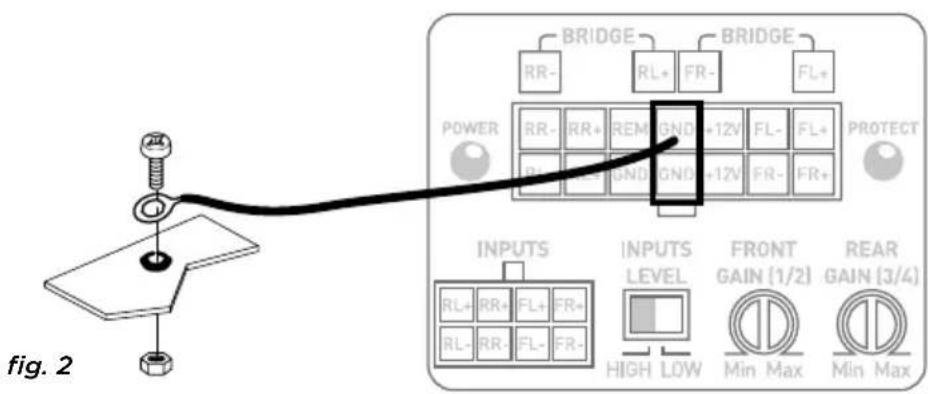

3.3.2 - Munissez-vous du câble d'alimentation négatif (-). Ce câble doit être le plus court possible et ne doit idéalement pas dépasser 1 mètre afin d'assurer une parfaite liaison entre l'amplificateur et le châssis du véhicule. Le câble et sa section doivent être conformes au tableau mentionné en 3.1. Trouvez un point de masse ajusté, puis poncez-le pour enlever toute trace de peinture ou autre vernis et ainsi optimiser la qualité du contact. Percez la tôle préalablement poncée au diamètre correspondant à la vis en s'assurant qu'aucun passage de câbles réservoir ou autre organe sensible du véhicule ne soit à proximité. Soudez et isolez (grâce à de la gaine thermo-rétractable) le câble de masse sur le départ de câble fourni vers votre amplificateur IMPULSE 4.320 (fig. 2).

3.4 - Connexion des signaux d'entrée sur votre amplificateur impulse 4.320

La phase de connexion des câbles d'entrée/sorting peut débuter.

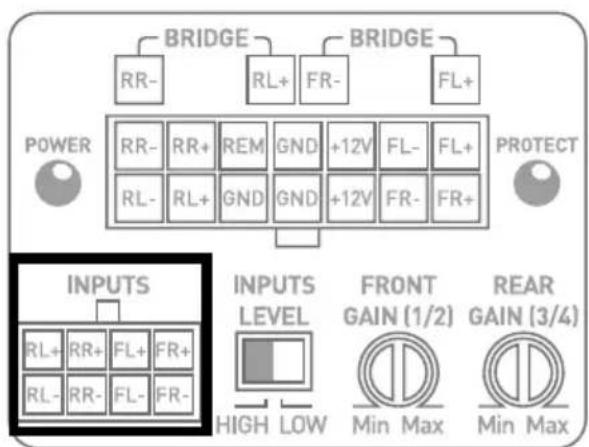

3.4.1 - Notre autoradio est équipé de sorties RCA

Connectez les RCA au câble d'adaptation RCA fourni (fig. 3) en respectant les polarités (INPUT Left = noir ou blanc, INPUT Right = rouge) et répartition (F=FRONT=AVANT, R=REAR=ARRIERE). Connectez l'autre extrémité au panneau de connexion INPUTS de l'amplificateur.

Positionnez le sélecteur d'entrées (INPUTS LEVEL) sur LOW (faible niveau). (fig. 4)

fig. 4 HIGH LOW fig. 3

Amplificateur impulse 4.320

Manuel d'installation

3.4.2 - Notre autoradio est uniquement équipé de sorties amplifiées (sorties haut-parleurs)

Connectez directement les sorties haut-parleur de l'autoradio au câble d'adaptation fourni (fig. 5) en respectant les polarités (INPUT Left = noir ou blanc, INPUT Right = rouge). Connectez l'autre extrémité au panneau de connexion INPUTS de l'amplificateur. Positionnez le sélecteur d'entrées (INPUTS LEVEL) sur HIGH (haut-niveau). (fig. 6)

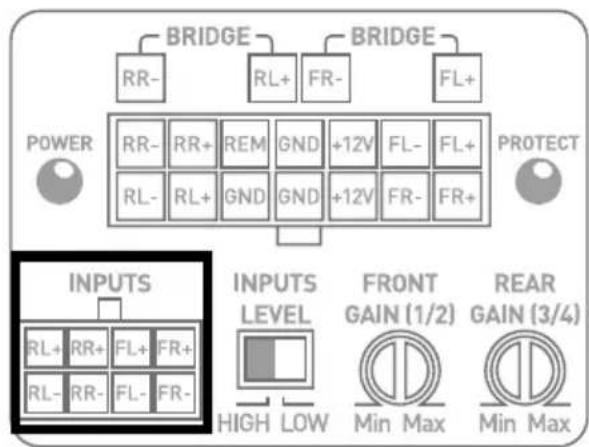

3.5 - Connexion des haut-parleurs et de la remote sur votre amplificateur IMPULSE 4.320

Soudez et isolez (à l'aide de gaine thermo-retractable) le cable REMOTE sur le départ de cable fourni (fig. 7).

Connectez l'autre extrémité du cable REMOTE à la borne REMOTE de l'autoradio.

fig. 6

fig. 5 fig. 7

Amplificateur impulse 4.320

Manuel d'installation

Enfin, connectez les câbles haut-parleurs à l'amplificateur en respectant les polarités (+ sur +; - sur -) sur le départ de câble fourni (fig. 8)

Mise en GARDE

Les haut-parleurs ou kits de haut-parleurs câblés sur tout amplificateur IMPULSE 4.320 doivent systématiquement lier une impédance supérieure à 2 ohms.

Mise en GARDE

En mode bridgé, les haut-parleurs ou kits de haut-parleurs câblés sur votre amplificateur IMPULSE 4.320 doivent systématiquement partager une impédance supérieure à 4 ohms.

Toute utilisation à des impédances inférieures entraînerait une annulation de la garantie.

Pour utiliser le IMPULSE 4.320 en mode bridgé et ainsi doubler la puissance disponible, respectez les connexions et polarités indiquées ci-dessous (fig. 9)

fig. 8

fig.9

Amplificateur impulse 4.320

Manuel d'installation

Mise en GARDE

Le cable reliant la borne positive (+) de la batterie au bornier "+" BATT" de l'amplificateur doit IMPERATI- VEMENT compter un fusible (valeur de l'amperege : 25 ampères) à 40 cm ou moins de la batterie du vehicule.

Les connexions du porte-fusible doivent être étanches.

Démontez le porte-fusible en prenant soin d’ôter le fusible. Fixez le socle du porte-fusible.

Coupez une longueur de cable d'alimentation entre 10 et 40 cm (maximum). Dénudez 1 cm puis étamez. Vissez le cable dans le bornier du porte-fusible côté batterie. Sertissez votre cable d'alimentation dans une cosse prévue à cet effet et vissez cette dernière sur un point d'alimentation batterie.

Sur la longueur de cable restante, dénudez 1 cm puis étamez. Vissez le cable dans l'autre bornier du porte-fusible.

Soudez et isolez (à l'aide de gaine thermo-retractable) le câble d'alimentation positif (+) sur le départ de câble fourni vers votre amplificateur IMPULSE 4.320 (fig. 10)

3.6 - Démarrage et vérifications

La phase de connexion est maintenant terminée. Il reste à vérifier la bonne alimentation ainsi que le bon fonctionnement d'ensemble (autoradio / amplificateur / haut-parleurs). Mettez le gain de la source au minimum. Positionnez le gain de votre amplificateur sur 1/3 de la course totale. Mettez sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuez un test à faible volume sonore.

fig.10

Amplificateur impulse 4.320

Manuel d'installation

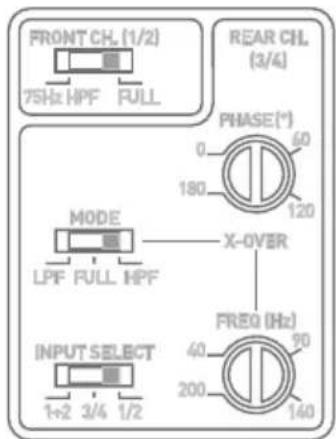

4 - Panneaux de contrôle et connexions

fig. 11

INPUTS: Ce connecteur est dédié à l'entrée du signal haut et bas niveau.

GAIN (FRONT AND REAR): le potentiomètre rotatif GAIN permet d'ajuster le niveau du signal entrant dans l'amplificateur. ATTENTION: augmenter le gain d'entrée ne signifie pas plus de puissance, mais plus de bruit. Le gain en tension varie de 0,2 V à 5 V. L'optimisation des performances de la chaîne audio consiste à appliquer les gains maximums au plus tôt en amont dans la chaîne audio, et les gains minimums en aval. Ce potentiomètre doit être réglé en fonction du niveau de la source (niveau de sortie ligne).

Débuter en mettant le gain de l'amplificateur à son niveau le plus bas. Montez progressivement le niveau (volume) de la source jusqu'au 3/4. Augmentez le niveau du gain de l'amplificateur jusqu'au niveau d'écoute maximum souhaité. Baisser le niveau en cas de distorsion. Le potentiomètre FRONT permet de régler le niveau des voies avant. Le potentiomètre REAR permet de régler le niveau des voies arrière.

+12 V: le connecteur d'alimentation + BATT est dédié à recevoir le câble d'alimentation assurant la liaison entre l'amplificateur et la borne positive (+) de la batterie.

GND: le connecteur d'alimentation GND (ground) est dédié à recevoir le cable d'alimentation négatif (-) assurant la liaison entre l'amplificateur et le châssis du véhicule.

REM: le connecteur REM assure la liaison entre l'amplificateur et la source (autoradio) via une sortie REM ou REMOTE de l'autoradio. Cela permet la mise sous tension automatique de l'amplificateur dès la mise sous tension de la source (autoradio).

POWER et PROTECT : les témoins lumineux permettent de vérifier le bon fonctionnement de l'amplificateur.

Une LED POWER continuément allumée indique un fonctionnement correct du produit. Une LED PROTECT continuément ou temporairement allumée indique un fonctionnement anormal du produit, se reporter aux dépannages en 5.

INPUTS LEVEL : ce sélecteur permet la sélection du type de niveau d'entrée (Haut niveau : HIGH / RCA Bas niveau : LOW).

Amplificateur impulse 4.320

Manuel d'installation

INPUT SELECT : le commutateur permet aux canaux 3 et 4 de recopier éventuellement les signaux du canal 1 et 2.

Ainsi, si vous ne disposez que d'une sortie (une droite et une gauche), il vous est possible d'amplifier les quatre canaux en activant le mode 1/2.

Si vous souhaitez utiliser le IMPULSE 4.320 dans sa configuration 4 canaux indépendants en entrée, sélectionnez le mode 3 / 4

Si vous souhaitez utiliser le IMPULSE 4.320 en mode 3 canaux, sélectionnez le mode 1 + 2. Vos canaux 3/4 reçoivent alors le signal mono sommation des voies 1 et 2 pour adresser votre subwoofer.

PHASE (^) : le potentiomètre rotatif PHASE permet d'ajuster la mise en phase du canal avec le reste du système.

Un réajustement de la phase du subwoofer permet de faire en sorte qu'à la fréquence de raccord, le subwoofer et le reste des haut-parleurs jouent simultanément. Sur une période théorique de signal, on vient décaler légèrement l'une des sources pour qu'au point d'écoute la mise en phase soit parfaite.

X-OVER MODE: ce commutateur permet d'activer pour les voies 3/4 ou arrêter, au besoin, un filtre passe-haut (HPF), un filtre passe-bas (LPF) ou le mode non filtré (FULL).

X-OVER FREQ (Hz): réglage de la fréquence de coupure du filtre: ce potentiomètre rotatif permet de régler la valeur du filtre passe-bas ou passe-haut. La valeur sélectionnée définit la fréquence jusqu'à laquelle ou à partir de laquelle le signal sera coupé.

FRONT CH. (1/2): ce commutateur permet d'activer un filtre passe-haut fixe à 75 Hz sur les voies avant. Ce réglage permet de résoudre les problèmes de vibrations de portières dans des véhicules non traités.

5 - Dépannage

L'état des différents témoins lumineux signifie certains modes de défaillance ou origines de pannes.

Vérifiez l'ensemble des cas possibles ci-dessous. Si malgré ces vérifications, le fonctionnement normal n'est pas recapturé, adressez-vous à l'installateur ou revendeur de votre amplificateur IMPULSE 4.320.

Etat LEDs Témoins	Présence de son	Origine possible	Dépannage
PROTECT rouge	NON Court-circuit en sortie		Eteignez le système audio. Vérifiez les haut-parleurs, leur impédance minimale, leurs connexions, les cables haut-parleur.
Off NON	Absence ou	mauvaise alimentation	Eteignez le système audio. Vérifiez la présence du 12 V. Vérifiez les câbles d'alimentation, leur polarité. Vérifiez les fusibles
Off NON	Surchauffe Eteignez le système		audio. Attendez le refroidissement de votre amplificateur avant de repreneure son utilisation.
Off NON	Absence de	signal REM	Allumez le système audio. Vérifiez la présence d'une tension sur la borne REM.
Off NON	Défaillance	Fusibles	Eteignez le système audio. Vérifiez les fusibles, les remplacez les si nécessaire.
POWER verte	en alternatif OUI/NON	Problème de masse	Eteignez le système audio. Vérifiez la continuité de votre connexion de la borne GND avec le châssis du vehicule.

Amplificateur impulse 4.320

Manuel d'installation

6 - Spécifications techniques

	IMPULSE 4.320 Amplificateur Ensemble D 4/3/2 canaux
Entrées haut-niveau / RCA bas niveau √
Puisance CEA (4 ohms) 4 x 55 Wrms
Puisance max (2 ohms) 4 x 80 Wrms
Puisance max (bridgé 4 ohms) 2 x 160 Wrms
Bande Passante 10 Hz - 20 KHz (+/- 1 dB)
Distorsion Harmonique totale THD + N < 0,05	% de 0.5 à 50 Wrms 4Ω (1 kHz, 22 kHz LPF)
Distorsion Harmonique totale minimum 0,02	%
Diaphonie (1 KHz) > 65 dB (Ref. 10 Vout)
SNR (1 W/A) > 80 dBA
Filtre Passe-Haut Activable / désactivable fixe	75 Hz sur voies 1/2
Filtre Passe-Haut/Passe-Bas Configurable 40	Hz-200 Hz sur voies 3/4
Phase Régable 0 / 180° sur voies 3/4
Fonction Full range Sur voies 1/2 et 3/4
Courant de repos - (remote ON)	750 mA
Fusibles	25 A (15 A si faisceau ISO)
Protections	Court-circuit / surintensité /inversion de polarité /DC Chute de tension/Protection thermique
Dimensions (L x l x h)	175 mm x 66,5 mm x 47 mm
Poids	550 g

Conditions de garantie

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine après du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel sera réparé ou remplacé et vous sera rendu. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Avant d'entamer l'installation, déconnectez la borne négative de la batterie pour éviter tout risque de blessure, d'incendie ou d'endommagement du matériel. (fig. 1). Le câble IY - AC IMPULSE 4.320 est uniquement compatible avec le FOCAL IMPULSE 4.320. Il permet une connexion facilitée de votre amplificateur grâce à la compatibilité ISO.

Accedez au panneau de connexion de votre autoradio. En fonction de votre vehicule, un adaptateur supplémentaire peut être nécessaire pour le rendre compatible ISO, besoin de conseil à votre revendeur FOCAL.

Accedez au panneau de connexion de votre autoradio. En fonction de votre vehicule, un adaptateur supplémentaire peut-être nécessaire pour le rendre compatible ISO, besoin de conseil à votre revendeur FOCAL.

Reliez le câble Y et la rallonge d'entrées aux borniers correspondants du IMPULSE 4.320.

La phase de connexion est maintenant terminée. Il reste à vérifier la bonne alimentation ainsi que le bon fonctionnement d'ensemble (autoradio / amplificateur / haut-parleurs). Mettez le gain de la source au minimum. Positionnez le gain de votre amplificateur sur 1/3 de la course totale. Mettez sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuez un test à faible volume sonore.

Élimination correcte de ce produit.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l'UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matières. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité.
