PSM3 - Système hifi KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'enceintes étanches pour guidon
Marque	KICKER
Modèle	PSM3
Haut-parleur	3 pouces (75 mm)
Réponse en fréquence	100 Hz - 15 000 Hz
Puissance nominale (PIC/RMS)	100 W / 50 W
Rendement (1W, 1m)	85 dB
Impédance nominale	2 Ω ou 4 Ω
Poids	570 g
Hauteur	120 mm (4-3/4 pouces)
Largeur	86 mm (3-3/8 pouces)
Profondeur	98 mm (3-7/8 pouces)
Compatibilité guidon	22 mm à 32 mm (adaptateurs inclus)
Alimentation	Passif, alimenté par l'amplificateur externe via câblage fourni
Fonctions principales	Reproduction audio étanche, montage sur guidon, orientation réglable
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Ne pas orienter le haut-parleur à plus de 45° pour éviter d'endommager le câblage interne
Pièces détachées et réparabilité	Adaptateurs et vis inclus. Pour pièces, contacter le distributeur KICKER.
Informations générales	Garantie selon pays, voir www.kicker.com/warranty

FOIRE AUX QUESTIONS - PSM3 KICKER

Comment monter le boîtier sur le guidon ?

Retirez les vis M5x16 et l'étrier de serrage inférieur avec une clé hexagonale de 4 mm. Placez l'étrier supérieur sur le guidon, puis fixez l'étrier inférieur avec les mêmes vis.

Quels adaptateurs utiliser pour un guidon de 22 mm ?

Utilisez le petit adaptateur fourni pour les guidons de 22 mm (7/8 pouce). Insérez-le entre l'étrier et le guidon avant de serrer.

Comment orienter le haut-parleur ?

Desserrez légèrement la vis M8X20 (clé 6 mm) et la vis M5x40 (clé 4 mm). Orientez le boîtier vers l'auditeur sans dépasser 45° pour éviter d'endommager le câblage interne, puis resserrez les vis.

Quel câblage utiliser pour connecter le système ?

Utilisez le câblage fourni. Si vous avez besoin de plus de longueur, raccordez les fils exposés à un fil de calibre 18 et protégez la connexion avec un tube thermorétractable.

Quelle est l'impédance de ce système ?

L'impédance nominale est de 2 Ω ou 4 Ω, selon le câblage. Vérifiez les spécifications de votre amplificateur pour choisir la configuration adaptée.

Le système est-il étanche ?

Oui, le PSM3 est un mini système étanche, conçu pour une utilisation en extérieur, notamment sur les motos et VTT.

Comment installer le badge arrière ?

Placez le badge arrière sur la vis M5x40 après avoir orienté le haut-parleur, puis serrez la vis.

Que faire si le câble fourni est trop court ?

Rallongez le câblage en utilisant du fil de calibre 18 et des connecteurs adaptés. KICKER recommande d'utiliser un tube thermorétractable pour isoler les connexions.

Où trouver la garantie ?

La garantie dépend des lois du pays d'achat. Consultez votre distributeur local KICKER ou le site www.kicker.com/warranty pour plus d'informations.

Puis-je utiliser ce système sur un guidon de 32 mm sans adaptateur ?

Oui, le système est conçu pour un guidon de 32 mm (1-1/4 pouce) sans adaptateur. Utilisez les adaptateurs pour les diamètres plus petits.

MODE D'EMPLOI PSM3 KICKER

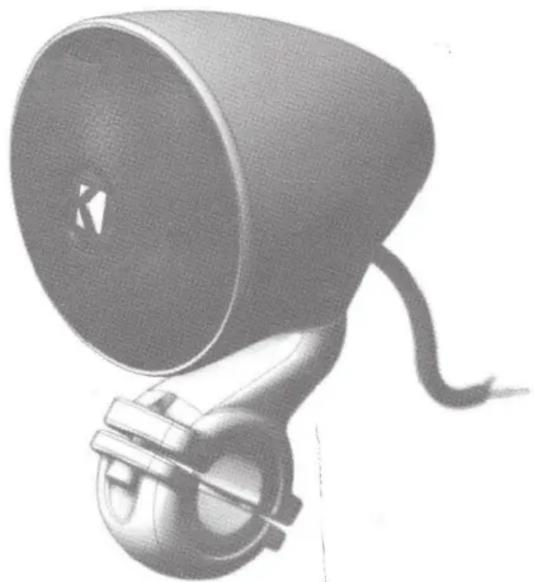

Mini système étanche

Haut-parleur [pouces ; mm]	3 ; 75
Réponse en fréquence [Hz]	100 à 15 000
Puissance nominale [PIC/RMS]	100/50
Rendement [1W, 1m]	85 dB
Impédance nominale [Ω]	2 ou 4
Poids [g]	570
Hauteur [ pouces ; mm ]	4-3/4 ; 120
Largeur [ pouces ; mm ]	3-3/8 ; 86
Profondeur [ pouces ; mm ]	3-7/8 ; 98
Convient au guidon de taille [pouces ; mm ]	1-1/4, 321, 257/8, 22

Contient :
(2) Module haut-parleur
(2) Boîtier haut-parleur
(2) Étrier de serrage
supérieur
(2) Étrier de serrage
inférieur
(2) Bague de montage
d'enceinte
(2) Joint torque M5
(2) Rondelle
(2) Vis M5x40
(2) Vis M8X20
(4) Vis M5x16
(2) Badge arrière
(4) Petit adaptateur
(4) Grand adaptateur

Montage du boîtier : Retirez les vis M5x16 et l'étrier de serrage inférieur en utilisant une clé hexagonale de 4 mm, positionnez ensuite l'étrier de serrage supérieur sur la barre où vous souhaitez monter le boîtier. Utilisez les grands et les petits adaptateurs pour une application sur des barres plus petites. Attachez l'étrier inférieur à l'étrier supérieur à l'aide des vis M5x16 avec la clé hexagonale de 4 mm.

Utilisation avec le grand adaptateur

No Adapter: 1-1/4 inches (32mm)

Sans adaptateur: 32 mm (1-1/4 pouce)

Petit adaptateur: 22 mm (7/8 pouce)

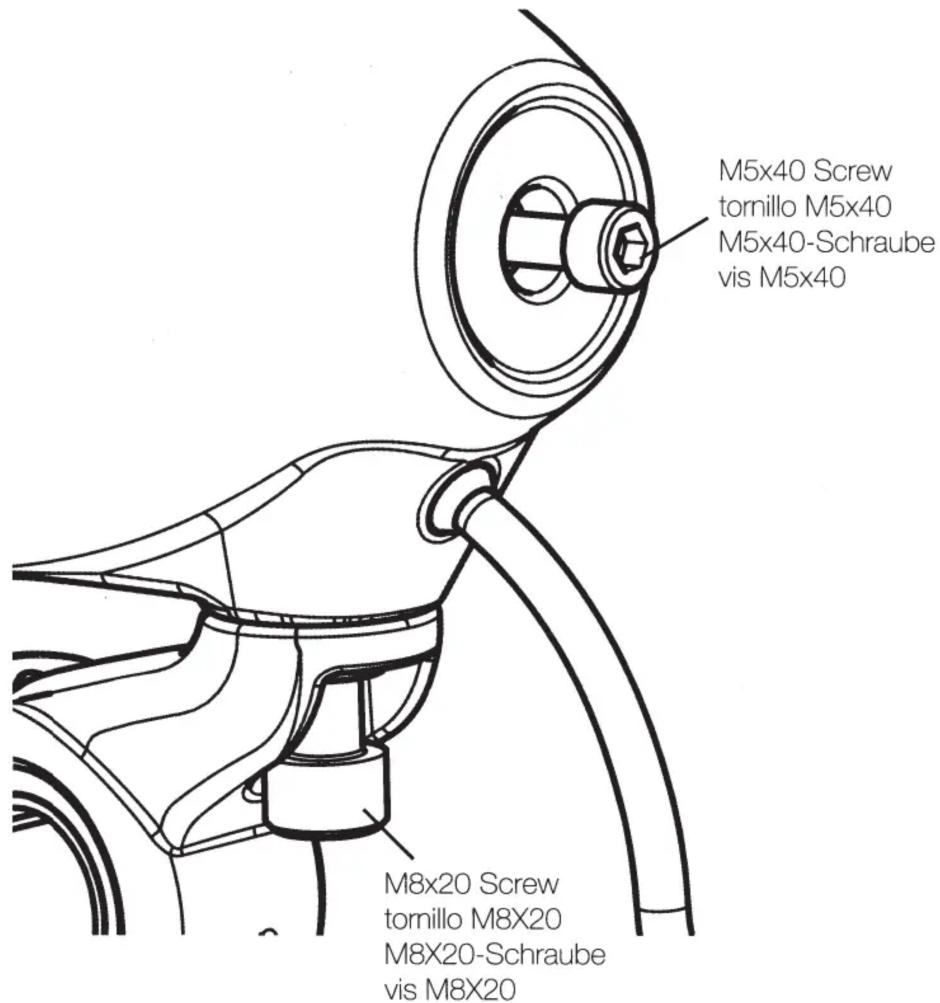

Orientation du haut-parleur : Desserrez légèrement la vis M8X20 à l'aide d'une clé hexagonale de 6 mm et la vis M5x40 à l'aide de la clé hexagonale de 4 mm. Dirigez le boîtier du haut-parleur en direction de la tête de l'auditeur et orientez le logo à votre guise. N'orientez pas le haut-parleur à plus de 45°, sous peine d'endommager le câblage interne. Resserrez les vis.

Câblage : Reliez le câblage fourni à votre unité source ou à l'amplificateur. Si vous nécessitez plus de longueur de câble, raccordez les fils exposés des câbles isolés à votre unité source ou à l'amplificateur à l'aide d'un fil de calibre 18. KICKER recommande de protéger le raccordement à l'aide d'un tube thermorétractable. Mettez le badge arrière sur la vis M5x40.

Les produits KICKER sont garantis contre les défauts. La durée et les modalités de la garantie dépendent des lois du pays dans lequel le produit a été acheté. Pour plus d'information veuillez vérifier auprès de votre distributeur local KICKER ou visiter le site : www.kicker.com/warranty.
