Type de produit	Haut-parleur coaxial pour moto
Marque	KICKER
Modèle	PS52504
Impédance	4 ohms
Puissance admissible (crête)	100 W
Puissance admissible (RMS)	50 W
Sensibilité (1W/1m)	88.3 dB
Réponse en fréquence	60 Hz - 20 kHz
Diamètre du trou de montage	124 mm
Profondeur de montage	56 mm
Poids	358 g
Compatibilité motos	Harley-Davidson (1998-2005, système audio premium), Victory (2008-présent)
Accessoires inclus	Badges KICKER, grilles (pour carénage Batwing)
Type d'installation	Remplacement des haut-parleurs d'usine
Sécurité	Niveaux sonores élevés peuvent endommager l'ouïe
Garantie	Garantie limitée acoustique - contacter le revendeur

FOIRE AUX QUESTIONS - PS52504 KICKER

Comment installer les haut-parleurs PS52504 sur ma Harley-Davidson ?

Pour installer les PS52504, retirez d'abord la face avant du carénage (7 vis Torx T25). Débranchez les connecteurs d'usine et conservez les 3 vis. Installez les badges KICKER sur les grilles fournies, puis fixez le haut-parleur avec les vis d'usine. Rebranchez les connecteurs et remontez le carénage dans l'ordre inverse.

Quelle est l'impédance de ce haut-parleur ?

Le PS52504 a une impédance nominale de 4 ohms. Ne l'installez pas dans un système non stable à 4 ohms.

Puis-je utiliser le PS52504 sur une moto Victory ?

Oui, ce modèle est compatible avec les motos Victory de 2008 à aujourd'hui. Vérifiez l'espace de montage avant installation.

Quelle est la puissance maximale supportée ?

Le haut-parleur supporte 100 W en crête et 50 W RMS. Une puissance excessive peut causer une distorsion ou endommager le haut-parleur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Torx T25 pour retirer le carénage, et éventuellement d'un tournevis plat pour les connecteurs. Aucun outil spécial n'est requis.

Comment retirer les haut-parleurs d'usine ?

Débranchez d'abord les connecteurs des haut-parleurs d'usine. Retirez les 3 vis qui les maintiennent, puis sortez les haut-parleurs en faisant attention à l'angle de montage pour ne pas l'endommager.

Les grilles fournies sont-elles adaptées à tous les modèles ?

Les grilles KICKER sont conçues pour les carénages Batwing (Harley-Davidson 2006+). Pour les autres applications, utilisez les grilles d'usine d'origine.

Que faire si mon système n'est pas stable à 4 ohms ?

N'installez pas le PS52504 dans un système non stable à 4 ohms. Cela pourrait endommager l'amplificateur ou le haut-parleur. Consultez les spécifications de votre ampli.

Quelle est la sensibilité de ce haut-parleur ?

La sensibilité est de 88.3 dB à 1 watt à 1 mètre. Cela signifie qu'il produit un niveau sonore élevé avec peu de puissance.

Que faire en cas de distorsion sonore ?

La distorsion audible est le signe d'un volume trop élevé. Réduisez le volume immédiatement pour éviter d'endommager votre ouïe ou les haut-parleurs. Réglez le volume avec prudence.

MODE D'EMPLOI PS52504 KICKER

Haut-parleurs Coaxiale PS

Authorized KICKER Dealer:

Purchase Date:

PERFORMANCE

Revenge agrée KICKER :

Date d'achat :

Réponse en Fréquence 60Hz-20klz

Tenue en Puissance 100W PIC | 50W RMS

Sensibilité [1W/1m] 88.3dB

Impedance Nominate 2Ω(PS5250),4Ω(PS52504)

Poids 12.6oz [358g]

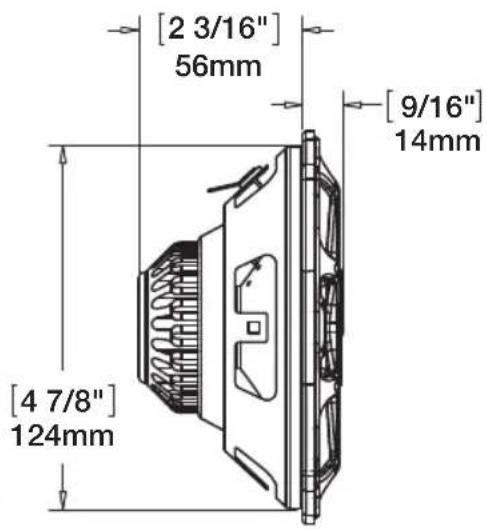

Diametre du Trou de Montage 4-7/8" [124mm]

Profondeur de Montage 2-3/16" [56mm]

2ΩPS5250 similaires

2006-présent Harley-Davidson® avec le système audio haut de gamme et motos

4ΩPS52504

1998-2005 Harley-Davidson avec une prime système audio [Road Glide peut exiger
pièces 77021-98B et 98B-77022]
2008-présent Victory

S'il vous plaît se référer à un service usine notice de démontage manuel pour votre moto / informations d'installation. Typiquement, vous devez garder toutes les vis d'usine, matériel et grilles à jour votre moto à un système de Kicker. Les schémas suivants illustrent la façon d'installer les haut-parleurs PS5250 dans une moto Harley-Davidson avec "style Batwing" carénage (2006 et plus tard). Remarque: Le PS5250 est un hautparleur 2-ohm. Ne l'installé pas dans les systèmes qui ne sont pas stables à 2 ohms!

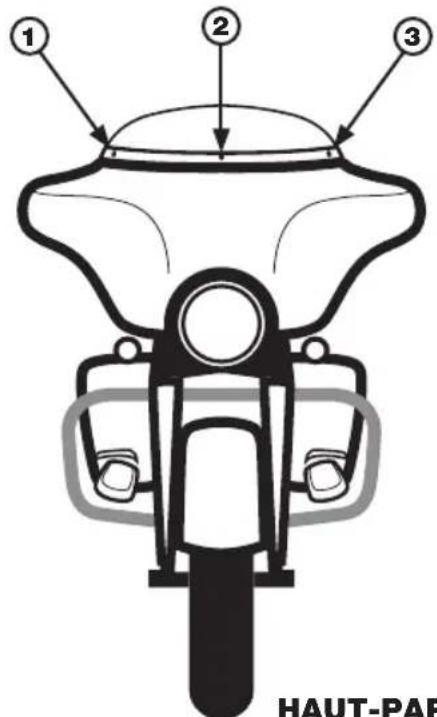

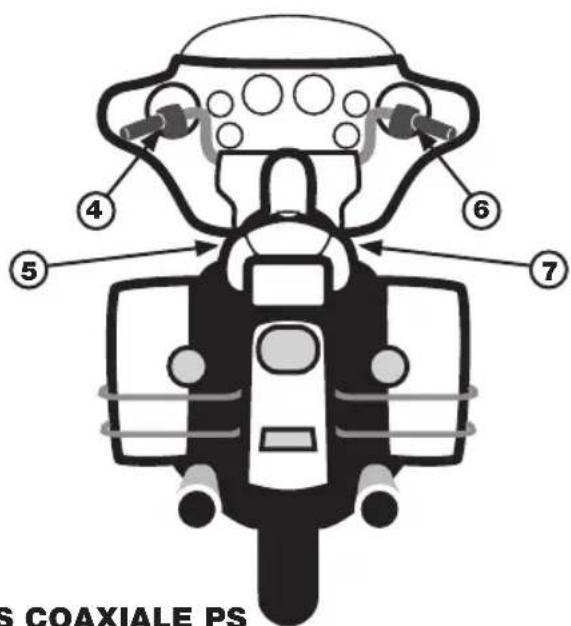

1. Retirez la face avant du carénage.

7 x Torx T25

8

HAUT-PARLEURS COAXIALE PS

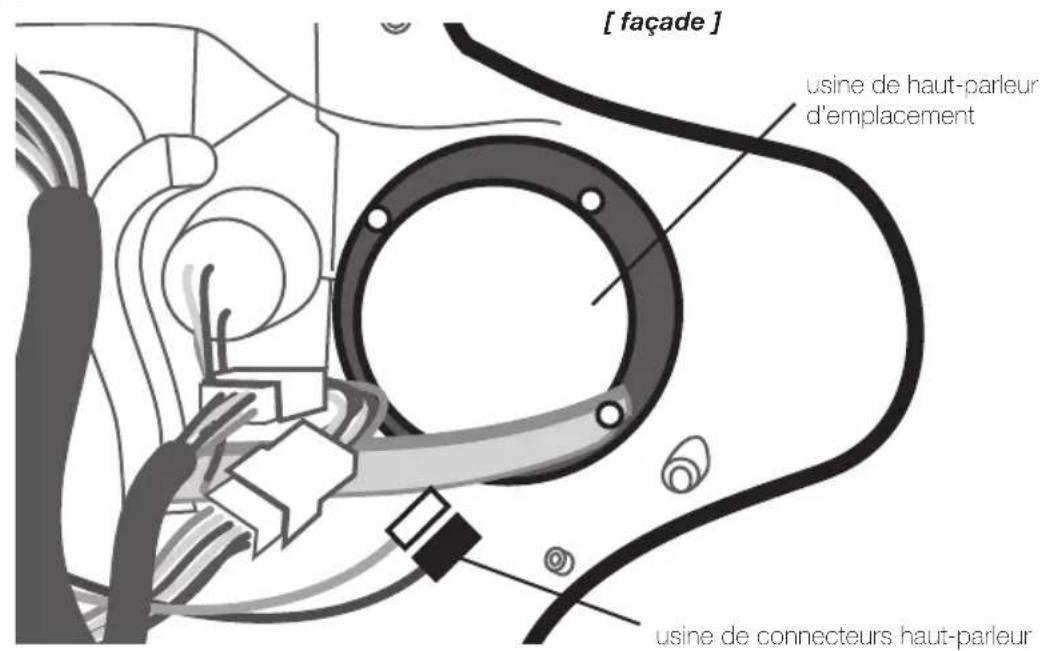

2. Retirez les haut-parleurs d'usine.

Retirer les connecteurs haut-parleur d'usine.

Maintenir les 3 vis d'usine.

Retirez les haut-parleurs en usine sous l'angle de l'usine de montage (attention a ne pas endommager l'angle de montage).

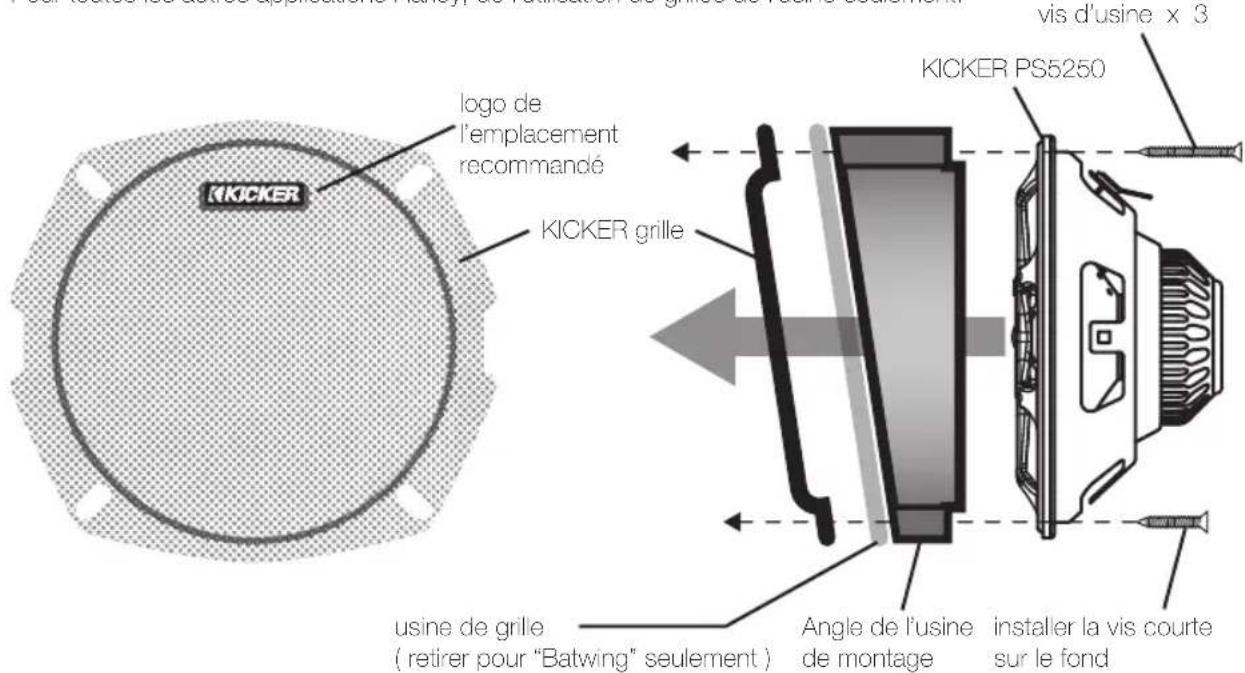

3. Préparer le PS5250 pour l'installation.

Installez les badges KICKER sur les grilles; plier les postes de l'arriere pour les fixer en place. Pour Harley installations "Batwing", remplacer les grilles de l'usine avec des grilles de KICKER. Pour toutes les autres applications Harley, de l'utilisation de grilles de l'usine seulement.

4. Installé le PS5250 dans l'emplacement de l'usine.

Utiliser les 3 vis d'usine.

Branchez les connecteurs haut-parleur aux borns PS5250.

Installez vous moto avant la coiffe dans l'ordre inverse que vous l'avez demonté.

ACOUSTICS LIMITED WARRANTY

Pour connaître les procedures propres à la politique de garantie de votre pays, contactez vous revendeur ou distributeur international KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produit des niveaux sonores pouvant endommager l'ouie de façon irréversible! L'augmentation du volume d'un système jusqu'à un niveau représentant une distorsion audible endommage davantage l'ouie que l'écoute d'un système sans distorsion au même volume. Le fouil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouie de façon irréversible. Réglez le volume en faisant prévue de bon sens!

L'expression " carburant pour vivre plein pot " fait referece au dynamisme de la marque KICKER d'equipements audio pour vehicules et a pour but d'encourager nos clients a faire le maximum ( " vivre plein pot " ) dans tous les aspects de leur vie. Les haut-parleurs et amplifieurs KICKER sont les meilleurs dans le domaine des equipments audio et representent donc pour nos client le " carburant pour vivre plein pot " dans l'aspect " installation audio de vehicule " de leur vie. Nous encourageons tous nos clients a respecter toutes les lois et reglementations locales relatives aux niveaux sonres acceptables à l'extérieur des vehicules.

Harley-Davidson is a registered trademark of Harley-Davidson, Inc.
Harley-Davidson es unamarca registrada de Harley-Davidson, Inc.
Harley-Davidson ist ein eingetragenes Warenzeichen von Harley-Davidson, Inc.
Harley-Davidson est une marque déposée de Harley-Davidson, Inc.
