| Caractéristiques Techniques | Haut-parleur coaxial de 17 cm (6,5 pouces), puissance maximale de 300 Watts, impédance de 4 Ohms, réponse en fréquence de 45 Hz à 20 kHz. |
|---|---|
| Utilisation | Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la qualité sonore. |
| Maintenance et Réparation | Vérifiez régulièrement les connexions et nettoyez les grilles pour éviter l'accumulation de poussière. En cas de défaillance, consulter un professionnel pour le remplacement. |
| Sécurité | Installer conformément aux instructions du fabricant pour éviter les courts-circuits. Ne pas dépasser la puissance maximale recommandée. |
| Informations Générales | Compatible avec de nombreux systèmes audio de voiture, garantie limitée du fabricant, vérifiez la compatibilité avec votre véhicule avant l'achat. |
FOIRE AUX QUESTIONS - Excelon XR1701P KENWOOD
Questions des utilisateurs sur Excelon XR1701P KENWOOD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleurs au format PDF gratuitement ! Retrouvez votre notice Excelon XR1701P - KENWOOD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Excelon XR1701P de la marque KENWOOD.
MODE D'EMPLOI Excelon XR1701P KENWOOD
Il est recommandé qu'un système audio de voiture doit être configuré avec tous les produits compatibles Audio Haute Résolution de lecteur à haut-parleur pour apprécier son son haute qualité.
Remarque: KENWOOD applique une politique de progrès continus. Les caractéristiques peuvent donc être modifiées sans préavis.
Remarque: Respecter les consignes suivantes pour éviter que les haut-parleurs ne soient endommagés.
- Vous ne pouvez pas régler une puissance identique à la «puissance crête» de façon continue.
- Si le niveau de sortie est trop puissant, les sons peuvent être déformés ou anormaux. Réduire le niveau de sortie aussitôt que l'on constate ce phénomène.
- Déterminer la position de montage en se référant aux instructions intitulées «Précautions».
2.Plecer la gabarit fourni sur la plage arrière et repérer la position des trous de montage
3.Découper un trou de grande dimension et percer trous pour les vis.
- Installer Tapparell.
Remarque:
- Il est indispensable d'utiliser les vis et le support inclus.
• Soilive aux offices filloés inatitulais, pour le support avec deux couvants disponibles dans le commerce, etc., etc.
Instalación
Connexions du système
Avec cet appareil, les câbles des enceintes ne sont pas fourmés. Se procurer des câbles d'enceinte de la longueur requista. Pour connecter les câbles à l'appareil, les équipier à leur extremité d'une prise fernelle à cosse,
Conducteur d'enceinte de calibre 12-22 AWG recommandé.
Remarque:
Lorsque les encentes sont utiliées comme haut-parleurs 3-voies en combinaison avec un haut-parleur d'extrême grave, raccorder des condensateurs non polarisés en série (tenue en tension supérieure 65V, moins de 270μF) comme HPE.
Il est nécessaire de court-circuiter en utilisant la fiche du cavalier comme indiqué ci-dessous.
Dessemez les vis et retirez la fiche du cavalier.
Le niveau du haut parleur d'aigus peut être sélectionné en réglant la connexion au borne au niveau souhaité.
Le circuit de protection du tweeter s'activera si le signal entrant est trop puissant, et le niveau de sortie diminuera. Dans ce cas, régliez le volume de l'ampi-tuner sur «O», pour que le tweeter fonctionne de nouveau. Le circuit de protection risque de s'enclencher facilement si un filtre d'aiguillage est utilisé à haute température (par exemple en plen solely).
(No text)
■ Passive crossover network / Réseau séparateur passif / Red divisora pasiva
Note:
• Il est indispensable d'utiliser le réseau séparateur pasait.
• N°flanzer pas en plein soient.
- Ne touchez pas les pièces électroniques à inférieur du inversur de fréquence.
PROVAL:
Cher utiliseur de KENWOOD,
Merci d'avoir choisi ce produit de KENWOOD.
En cas de panne sous conditions d'opérations normales, veuillez s.v.p. contacter votre distributeur officiel mentionné ci-dessous. Il est à votre disposition pour toutes informations de garantie.
JVCKENWOOD DEUTSCHLAND GMBH
La carte de garantie et la preuve d'achat (ou la facture) sont nécessaires à l'achat d'une nouvelle façade détachable en cas de dommages ou de vol.
Sverige
Bäste KENWOOD kund!
JVCKENWOOD Canada Inc. (ci-après appelée "KENWOOD"), donne par écrit la garantie suivante à l'acheteur original de chaque nouveau produit KENWOOD distribué au Canada par KENWOOD et acheté à un concessionnaire autorisé par KENWOOD.
KENWOOD garantil, sous réserve des termes et des conditions énoncés ci-dessous, que chaque nouveau produit KENWOOD, dans des conditions d'emploi normales, est exempt de tous défauts. Si l'un défaut se produit pendant la période de garantie, KENWOOD s'engage à assumer le coût des pièces défectueuses et de la main-d'oeuvre nécessaires pour effectuer les réparations pourvu que de tels défauts sont attribuables à des pièces défectueuses employées lors de la fabrication du produit KENWOOD ou à la main-d'oeuvre tel qu'établi par KENWOOD ou par l'un de ses centres de service autorisés. Appelez KENWOOD pour vérifier si un concessionnaire ou un centre de service est autorisé par KENWOOD.
PÉRIODE DE GARANTIE
Les pièces et la main-d'oeuvre nécessaires pour la réparation des produits KENWOOD sont garanties pendant la période d'un (1) an à compter de la date d'achat, de bail ou de location originale, sauf dans les cas où les produits KENWOOD sont employés dans un but professionnel ou commercial, où la garantie des pièces et de la main-d'oeuvre demeure en vigueur pendant une période de quatre-vingt-dix (90) jours sous réserve des termes et des conditions de la garantie.
Cette garantie ne couvre pas:
(a) les produits achetés à l'étranger ou achetés au Canada et transportés à l'étranger;
(b) les produits achetés à un concessionnaire non autorisé par KENWOOD
(c) les produits dont le numéro de série manque, a été effacé ou modifié;
(d) les services d'entretien périodiques qui n'indiquent aucun défaut couvert par cette garantie:
(e) les défauts causés par les désastres, les accidents, les abus, les emplois incorrects, les éclairs, les surtensions de courant, les manques de soins ou d'entretiens périodiques, les modifications non autorisées ou les manques de respect du mode d'emploi;
(f) les défauts ou les dommages causés lors de réparations effectuées par une personne ou par une partie non autorisée par KENWOOD:
(g) les défauts causés par l'emploi de pièces ou de dispositifs qui ne se conforment pas aux exigences de KENWOOD; (h) les finitions extérieures, les pièces cosmétiques, les têtes de bandes, les adaptateurs, les antennes, les câbles, les bandes, les disques endommagés ou dépéris, ni les défauts ou dommages causés par des piles défectueuses ou qui fuient;
(i) les défauts ou dommages qui se produisent pendant l'expédition des produits KENWOOD (On devrait déposer de telles réclamations auprès des compagnies de transport);
(i) les conversions de tension et/ou de fréquence du produit:
(k) les frais d'installation ou d'enlèvement du produit.
COMMENT OBTENIR DU SERVICE SOUS GARANTIE
Au cas où un service sous garantie de votre produit KENWOOD s'avère nécessaire, veuillez livrer le produit à n'importe quel centre de service KENWOOD et présenter la copie originale du contrat de vente et cette carte de garantie en tant que preuve de garantie ou veuillez faire parvenir votre produit assuré et port payé au centre de service KENWOOD autorisé le plus proche. Pour éviter toutes possibilités de dommages pendant le transport, veuillez bien emballer le produit. Veuillez inclure une copie du contrat de vente original et cette carte de garantie en tant que preuve de garantie aussi bien que votre nom, numéros de téléphone au poste de travail et/ou au domicile, votre adresse et une description détaillée des défauts. Les produits sous garantie réparés seront retoumés port payé aux destinations à l'intérieur du Canada. Le consommateur sera responsable de tous frais de transport et d'autres frais qui s'y rapportent pour faire expédier les produits à destinations à l'extérieur du Canada.
L'ENTIÈRE GARANTIE
Cette garantie représente l'entière garantie donnée par écrit par KENWOOD. KENWOOD ne se tient aucunement responsable de toutes extensions ni de toutes augmentations de cette garantie faites ou entreprises par toutes personnes, parties, concessionnaires ou centres de service ou par leurs agents ou employés au nom de KENWOOD au moyen d'affirmations verbales ou écrites, d'annonces ou de promotions, y inclus tous programmes ou plans de garantie étendue que puissent offrir les concessionnaires ou les centres de service, à moins que KENWOOD n'y ait consenti par écrit d'avance.
RENONCIATION
KENWOOD renonce à toutes responsabilités de perte de temps, d'emploi du produit, de tous dommages indirects ou accessoires causés à d'autres produits ou biens, de tous inconvénients ou de toutes pertes commerciales.
AVIS AUX CONSOMMATEURS
Les stipulations contenues dans la présente garantie écrite n'ont pas pour but de limiter, de modifier, de diminuer, de rejeter ni d'exclure d'autres garanties ni droits énoncés dans n'importe quelles lois ou législations provinciales ou fédérales.
IMPORTANT
KENWOOD ne considère pas cette garantie toute seule comme étant une preuve d'achat valide. Lorsqu'on demande du service sous garantie, il faudra présenter la copie originale du contrat de vente aussi bien que cette carte de garantie en tant que preuve de garantie. On recommande de les conserver dans un lieu sûr au cas où elles s'avèreraient nécessaires à l'avenir.
Télécopieur: (905) 670-7248
ATTENTION
La carte de garantie et la preuve d'achat (ou la facture) sont nécessaires à l'achat d'une nouvelle façade détachable en cas de dommages ou de voi.
U.S.A.
JVCKENWOOD USA Corporation
XR-1701P offre un son dynamique de haute précision et une plage étendue de hautes fréquences.

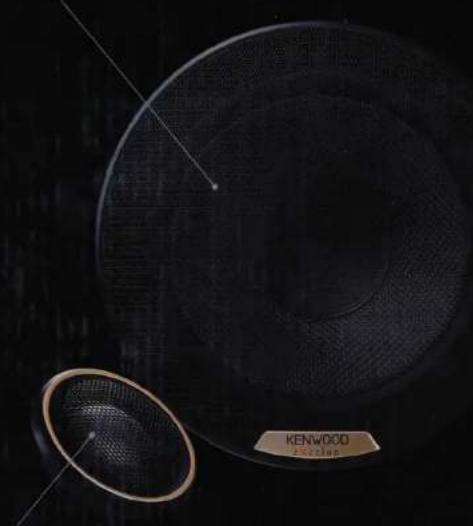

Le cône en fibre de verre est utilisé pour la force et la precision de reproduction des sons graves.
30mm (1-3/16") tweeters have a larger surface area than most tweeters which allows clear reproduction of vocal sound up through ultra high frequency range. Both flush and surface mounting options are included.
Les tweeters de 30 mm (1-3/16") ont une surface plus large que la plupart des tweeters, ce qui permet une reproduction claire du son vocal dans la plage des très hautes fréquences. Les options de montage encastré et en surface sont incluses.

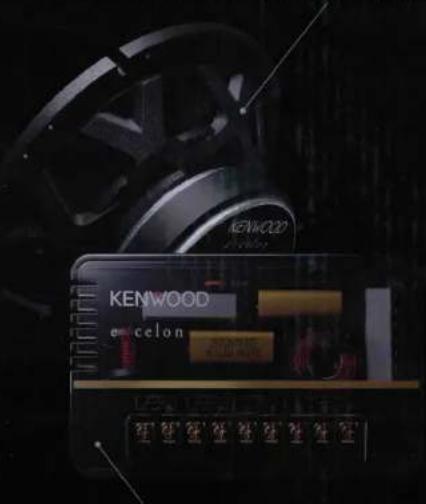

X Frame est fabriqué à partir d'un composite avancé qui minimise les résonances indésirables tout en offrant les niveaux de sortie les plus élevés.
La boîte de réseau comprend un condensateur à film de haute qualité et des réglages du niveau du tweeter facilement accessibles.
Une connexion bi-amplification est une option pour le woofer et le tweeter.
KENWOOD
SPECIFICATIONS
■ speakers
Wooler 8-1/2 oz. (160 mmol Gum Freezer 3-2/14 in 130 mmol Dome
■ 100 Watts RWE
In millions
2.2报告期末股东总数
■ Réponse en fréquence ..... All Hz - 35.000 Hz 1-3 dH
MILK
Wichley
3+1/2 poukcyt enitie
314 cm per del
■ Réponse en fréquence : 42 Hz - 60.000 Hz - 10 mH
■ l'producedur se montage
