Type de produit	Flash électronique pour appareils Sony
Marque	Sony
Modèle	HVL-F45RM
Dimensions (l/h/p)	69,4 mm × 113,7 mm × 88,3 mm
Poids	317 g (sans piles)
Alimentation	CC 6 V, 4 piles AA (alcalines ou Ni-MH)
Nombre guide (ISO 100, 105 mm, STD)	45 (pleine puissance, format 35 mm)
Couverture du flash (zoom)	Auto ou manuelle de 24 mm à 105 mm (avec adaptateur grand angle : 15 mm)
Modes flash	TTL, MANUAL, MULTI, GROUP
Fonctions sans fil	Radio (bande 2,4 GHz, 14 canaux, portée ~30 m) et optique
Synchronisation à grande vitesse (HSS)	Oui, jusqu'à 1/16000 s
Éclairage à LED	Intensité centrale ~400 lx à 0,5 m, température de couleur ~5500 K
Illuminateur AF	Portée zone centrale 0,5 m à 6 m (F5.6, 50 mm)

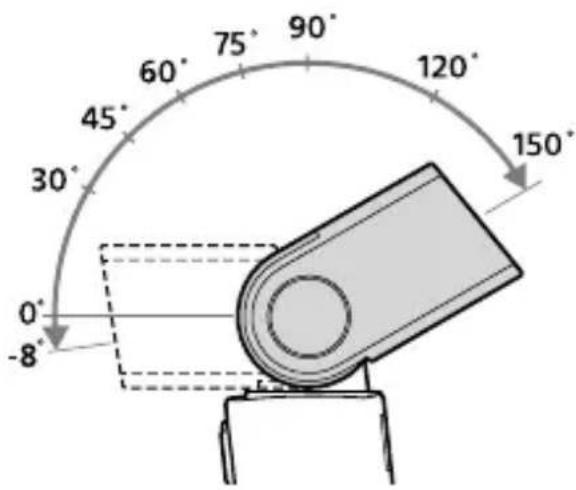

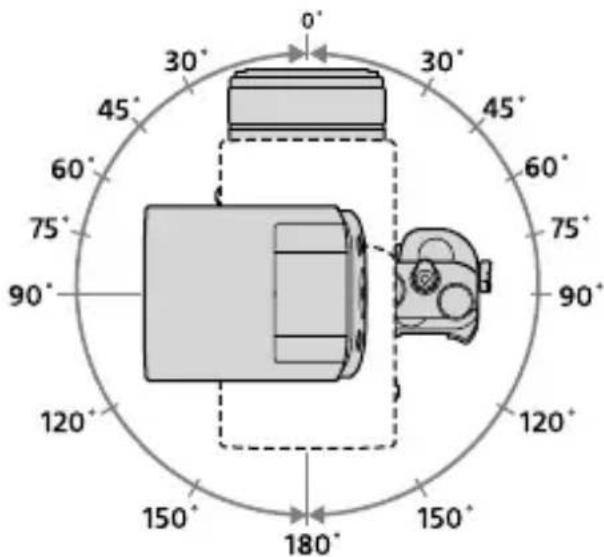

Réflecteur orientable	Inclinaison verticale de -8° à 150°, rotation horizontale de 0° à 180° (par 30° ou 45°)
Nombre d'éclairs (piles alcalines)	Environ 210 ou plus (à pleine puissance)
Temps de recyclage (piles Ni-MH)	Environ 0,1 à 2,0 secondes
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à +60 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas toucher le tube à éclairs chaud
Pièces détachées et réparabilité	Piles et mini-support inclus ; réparation par service agréé Sony

FOIRE AUX QUESTIONS - HVLF45RM SONY

Quels types de piles puis-je utiliser avec le Sony HVL-F45RM ?

Vous pouvez utiliser quatre piles alcalines AA ou quatre piles nickel-métal hydrure (Ni-MH) rechargeables AA. Les piles lithium-ion ne sont pas recommandées.

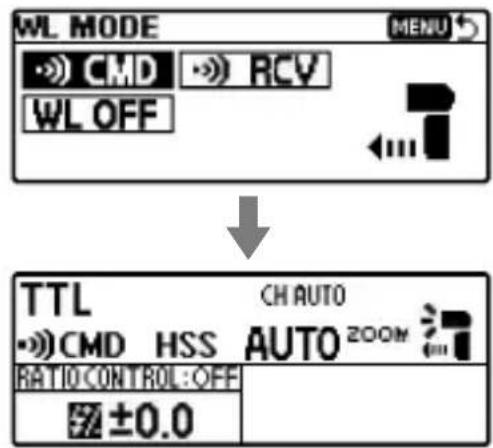

Comment jumeler deux flashes HVL-F45RM pour une utilisation sans fil radio ?

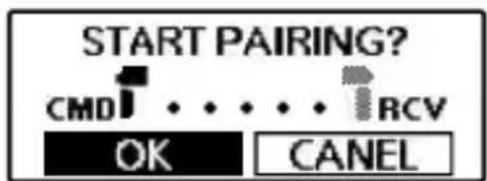

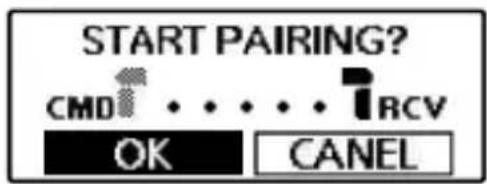

Mettez les deux flashes sous tension. Sur le premier, sélectionnez CMD (unité de commande) via la touche WL. Sur le second, sélectionnez RCV (récepteur). Ensuite, appuyez sur MENU et choisissez PAIRING sur les deux appareils, puis confirmez avec OK. Le témoin LINK passe au vert lorsque le jumelage est réussi.

Comment activer le mode de synchronisation à grande vitesse (HSS) ?

Dans l'écran Quick Navi (touche Fn), réglez le paramètre HSS sur ON. Vous pouvez alors utiliser toutes les vitesses d'obturation de l'appareil photo, jusqu'à 1/16000 s.

Que faire si le flash surchauffe et cesse de fonctionner ?

Si le témoin de surchauffe s'allume, éteignez l'interrupteur d'alimentation du flash et laissez-le refroidir pendant environ dix minutes. Évitez d'utiliser le flash plus de 20 fois de suite à pleine puissance.

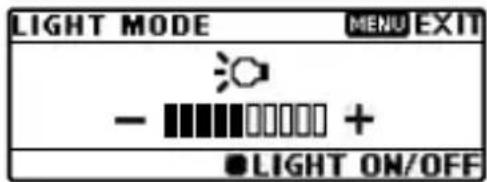

Puis-je utiliser l'éclairage à LED pendant l'enregistrement vidéo ?

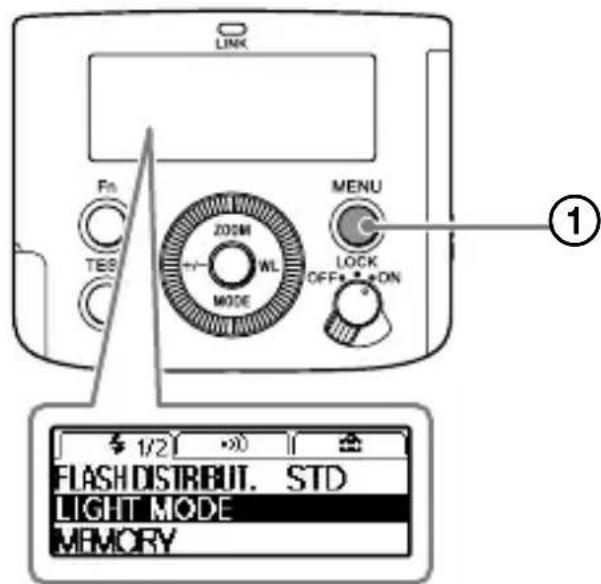

Oui. Appuyez sur MENU, sélectionnez LIGHT MODE, puis allumez l'éclairage à LED avec le bouton central. La luminosité se règle avec la molette de commande. Notez que le flash est alors désactivé.

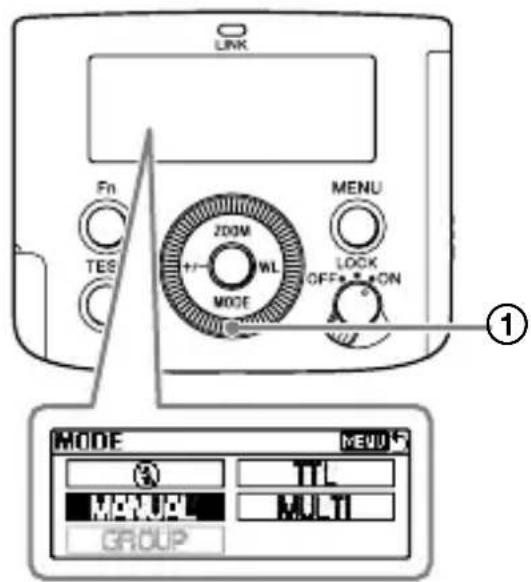

Comment régler manuellement la puissance du flash ?

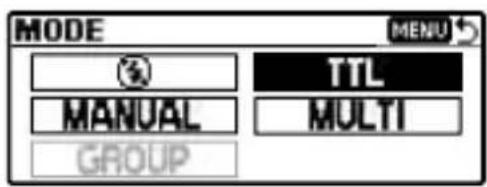

Sélectionnez le mode MANUAL via la touche MODE, puis appuyez sur la touche +/- pour ajuster la puissance de 1/1 (max) à 1/128 (min). Vous pouvez modifier le pas du réglage dans le menu LEVEL STEP (0,3 EV ou 0,5 EV).

Quelle est la portée du flash sans fil radio ?

La distance de communication radio sans fil est d'environ 30 mètres dans des conditions sans obstacle. La portée peut être réduite par des obstacles, des interférences ou les conditions météorologiques.

Comment utiliser la feuille de réflexion intégrée ?

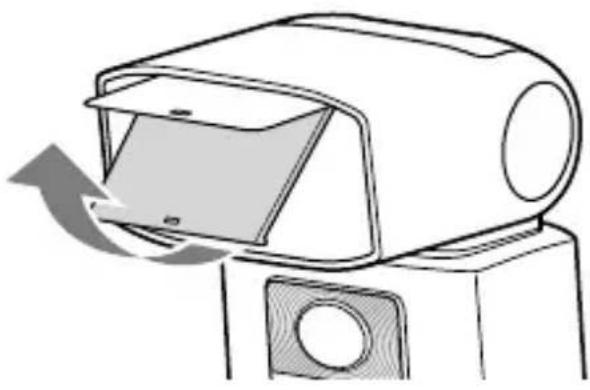

Sortez délicatement l'adaptateur grand angle (la feuille de réflexion sort en même temps). Rentrez ensuite l'adaptateur seul, laissant la feuille déployée. Inclinez le tube à éclairs à 90° vers le haut et prenez la photo en mode TTL. La feuille crée une lueur dans les yeux du sujet.

Comment réinitialiser le flash aux paramètres d'usine ?

Appuyez sur MENU, naviguez jusqu'à INITIALIZE dans le menu des réglages, puis sélectionnez OK. Tous les paramètres Quick Navi et MENU seront restaurés.

Que faire si l'illuminateur AF ne s'allume pas ?

Vérifiez que l'unité flash est bien installée sur l'appareil photo, que la longueur focale de l'objectif est inférieure à 300 mm, et que l'appareil photo n'est pas en mode AF continu. Vous pouvez également paramétrer la luminosité de l'illuminateur AF dans le menu AF LED LEVEL (HIGH ou LOW).

MODE D'EMPLOI HVLF45RM SONY

Mettez à jour le logiciel de votre appareil photo avant utilisation.

Pour toute information sur la compatibilité de votre appareil, consultez le site d'assistance dédié.

http://www.sony.net/flash/f45rm/

English

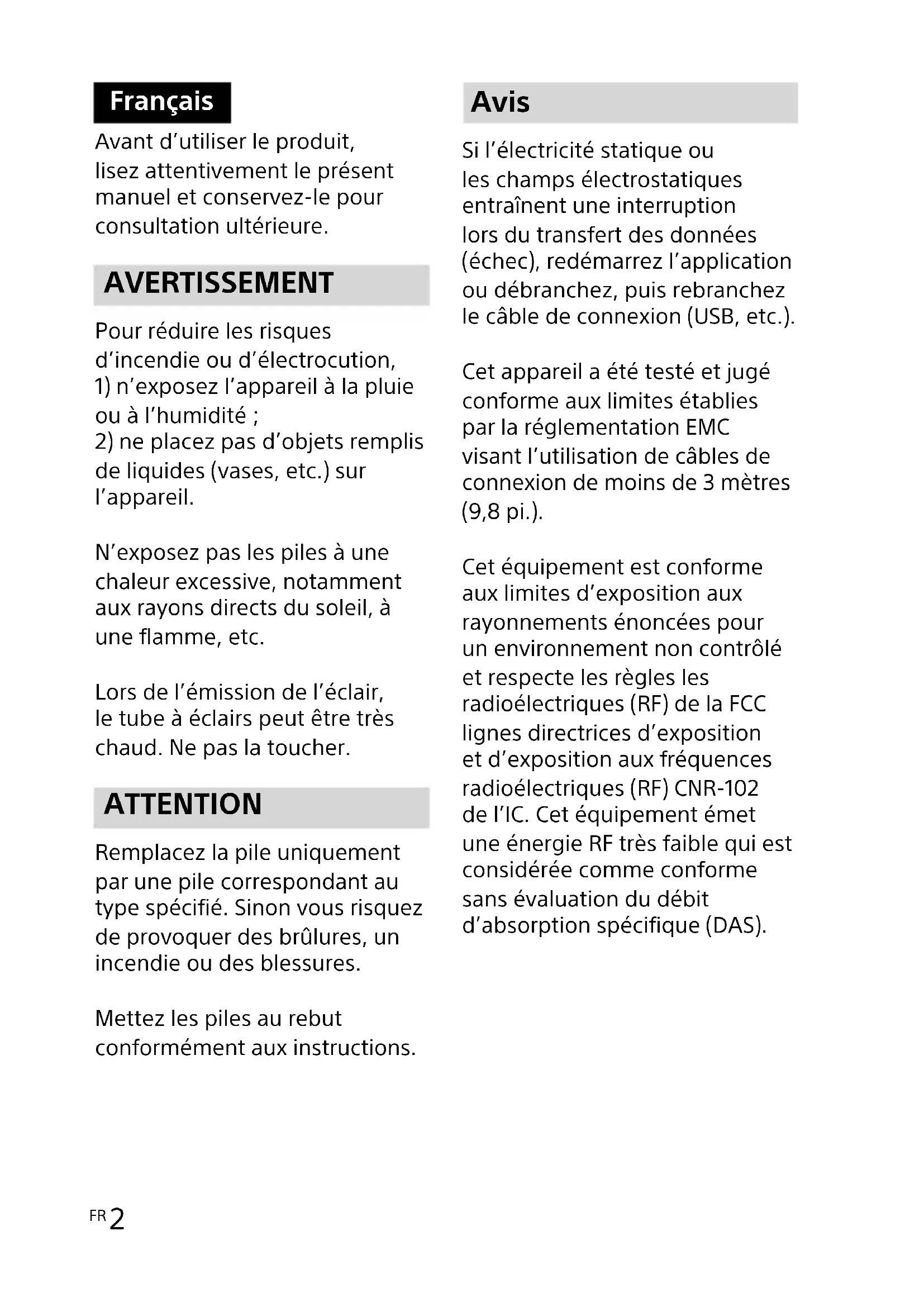

Avant d'utiliser le produit, lisez attentivement le présent manuel et conservez-le pour consultation ultérieure.

AVERTISSEMENT

Pour réduire les risques d'incendie ou d'électrocution, 1) n'exposez l'appareil à la pluie ou à l'humidité ; 2) ne placez pas d'objets remplis de liquides (vases, etc.) sur l'appareil.

N'exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

Lors de l'émission de l'éclair, le tube à éclairs peut être très chaud. Ne pas la toucher.

ATTENTION

Remplacez la pile uniquement par une pile correspondant au type spécifié. Sinon vous risquez de provoquer des brûlures, un incendie ou des blessures.

Mettez les piles au rebut conformément aux instructions.

Avis

Si l'électricité statique ou les champs électrostatiques entraînent une interruption lors du transfert des données (échec), redémarrez l'application ou débranchez, puis rebranchez le câble de connexion (USB, etc.).

Cet appareil a été testé et jugé conforme aux limites établies par la réglementation EMC visant l'utilisation de câbles de connexion de moins de 3 mètres (9,8 pi.).

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement émet une énergie RF très faible qui est considérée comme conforme sans évaluation du débit d'absorption spécifique (DAS).

Pour les utilisateurs au Canada

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes :

1) l'appareil ne doit pas produire de brouillage;
2) l'utilisateur de l'appareil doit accepter tout brouillage radioélect rique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

POUR LES CLIENTS RÉSIDANT EN EUROPE

Fabricant : Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon Pour toute question relative à la conformité des produits dans l'UE : Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgique

CE

Par la présente, Sony Corporation déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante : http://www.compliance.sony.de/

Traitement des appareils électriques et électroniques en fin

de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que ce produit sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences negatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Table des matières

Avant la première utilisation ....5

Identification des pièces ....7

Préparations....11

Mise en place des piles ....11

Pose/dépose de l'unité flash sur/de l'appareil photo ..... 12

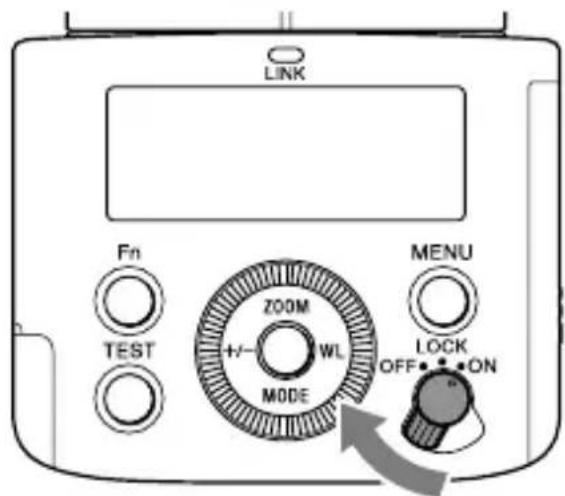

Mise sous tension de l'unité flash....13

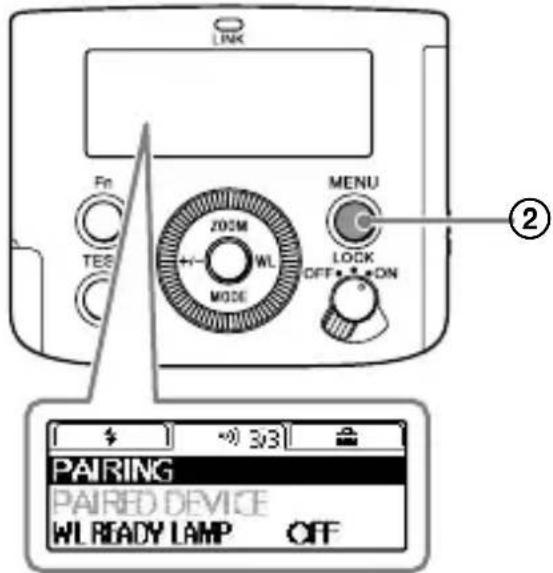

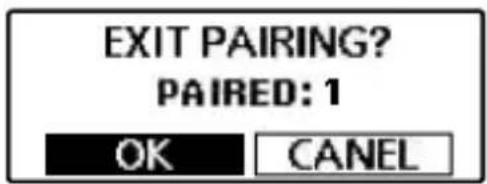

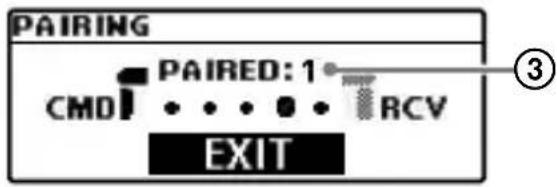

Jumelage avec un récepteur/unité de commande radio sans fil

(pour les prises de vue à flash radio sans fil)....15

Réglages....18

Paramètres Quick Navi ....18

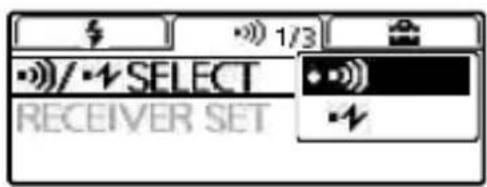

Paramètres MENU....20

Prises de vue....22

Prises de vue....22

Prises de vue avec flash manuel (MANUAL)....24

Prises de vue en mode de synchronisation à grande vitesse (HSS)....25

Prises de vue à éclairs multiples (MULTI)....26

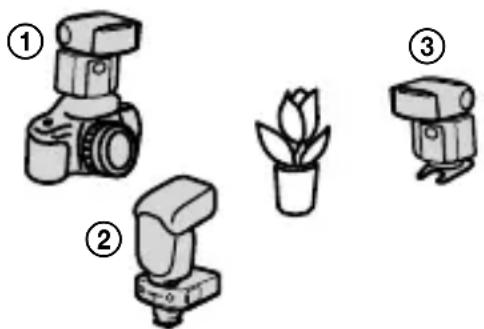

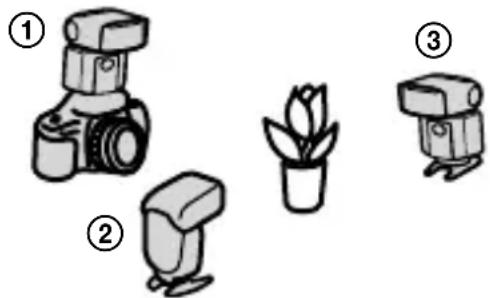

Prises de vue avec flash sans fil

(avec des communications radio ou optiques) ......29

Prises de vue avec flash sans fil

(avec des communications radio sans fil)....31

Prises de vue avec flash sans fil

(avec des communications optiques sans fil)......36

Illumination pour l'enregistrement de vidéos (éclairage à LED)..... 40

Exécution d'un flash test ....41

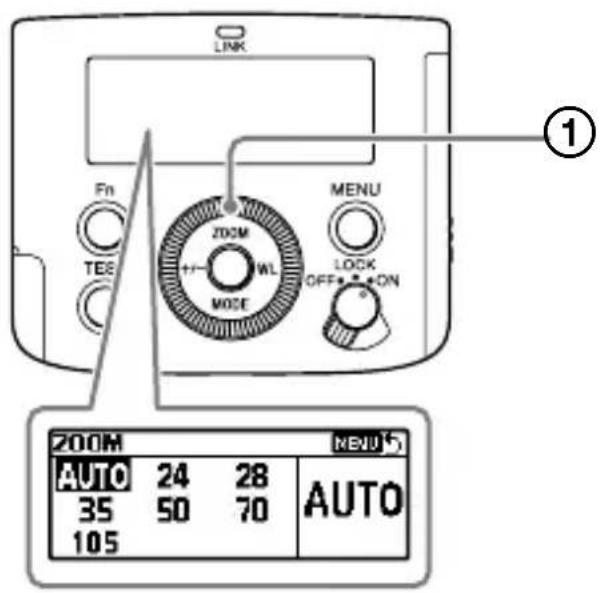

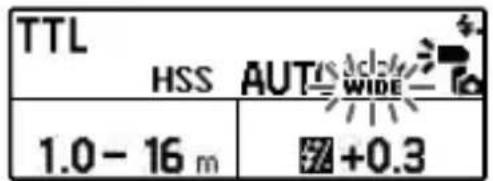

Sélection de la couverture du flash (zoom)....42

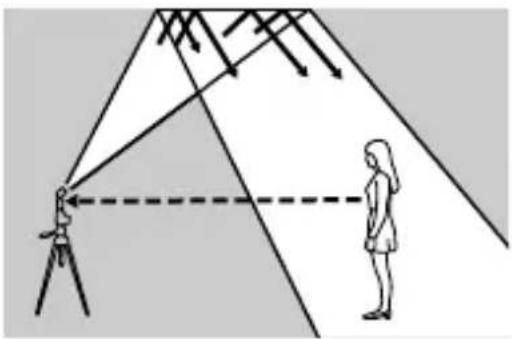

Prises de vue avec flash réfléchi 45

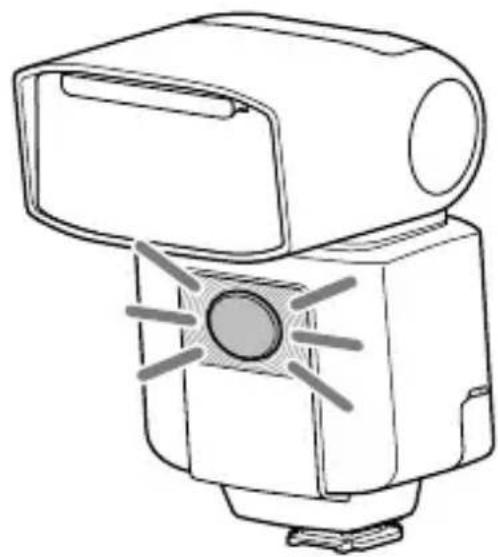

À propos de l'illuminateur AF....47

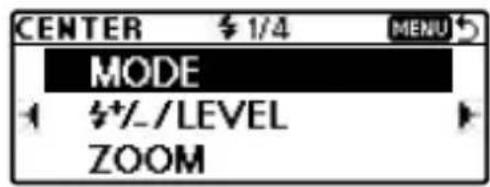

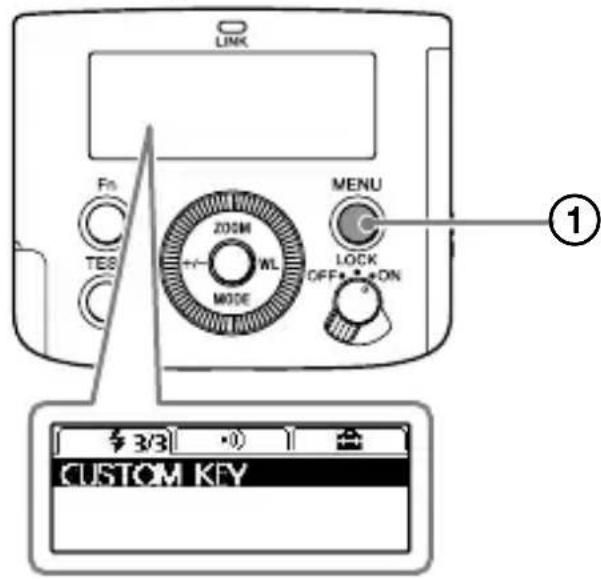

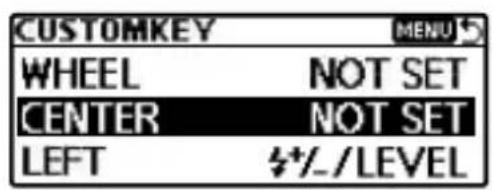

Attribution des touches personnalisées....48

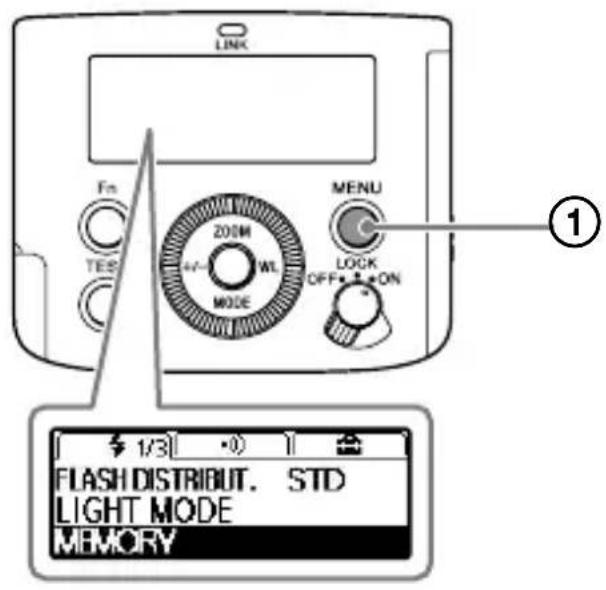

Enregistrement/rappel des paramètres en mémoire ..... 50

Divers....51

Remarques sur l'emploi....51

Spécifications....53

Avant la première utilisation

Ce flash peut être utilisé avec les appareils photo à objectif interchangeable Sony, les caméscopes numériques HD à objectif interchangeable Sony et les appareils photo numériques Sony pourvus d'une griffe multi-interface classique.

Selon le modèle d'appareil photo ou de caméscope utilisé certaines fonctions peuvent ne pas agir.

Pour le détail sur les modèles d'appareils photo compatibles avec ce flash, consulter le site Sony approprié, ou s'adresser à un revendeur Sony ou à un service après-vente agréé Sony.

Reportez-vous au mode d'emploi de cet appareil et à celui de votre appareil photo.

Gardez le tube à éclairs propre. La surface d'un tube à éclairs sale risque de causer une surchauffe, entraînant l'émanation de fumées ou des brûlures. Pour nettoyer le tube à éclairs, essuyez-le avec un chiffon doux, etc.

Cette unité flash est été fabriquée pour se protéger contre les infiltrations mais elle n'a pas été testée pour cela et elle n'est pas considérée comme étanche. N'utilisez pas cette unité par temps de pluie.

Remarques concernant l'utilisation continue du flash

Pendant une prise de vue à éclairs multiples avec l'unité flash, avec plusieurs flashes et de mannequins, l'unité flash se déclenche continuellement.

Ces éclairs continus, ainsi que leurs réflexions sur les murs, peuvent entraîner une certaine gène, telle qu'une sensation de vertige, chez les personnes dont les yeux sont sensibles à la lumière. Si c'est le cas, arrêtez immédiatement d'utiliser l'unité flash.

Ne pas placer cette unité flash aux endroits suivants

Que ce soit pendant son utilisation ou son stockage, ne pas placer cette unité flash dans les endroits suivants. Cela pourrait entraîner un dysfonctionnement.

• Placer cette unité flash dans des endroits soumis à la lumière directe du soleil, comme sur un tableau de bord ou à proximité d'un radiateur, peut entraîner sa déformation ou son dysfonctionnement.
  • Endroits soumis à des vibrations excessives
  • Endroits soumis à de fortes ondes magnétiques
  • Endroits sablonneux
  Prendre garde à ne pas exposer cette unité au sable ou à la poussière lorsque l'on se trouve sur une plage, dans des zones sablonneuses ou dans des zones où des nuages de poussière peuvent se former.
  Cela pourrait entraîner un dysfonctionnement.

Distance des communications

La distance des communications radio sans fil disponible entre l'unité flash et l'appareil photo est d'environ 30 m (98,4 pi). (Calculée selon nos conditions de mesure.)

• La distance donnée ci-dessus est valable en l'absence d'obstacle, de blindage et d'interférences radioélectriques.
• La distance de communication peut être réduite en fonction de la position du produit, du milieu environnant et des conditions météorologiques.

Mettez à jour le logiciel de votre appareil photo avant utilisation. Pour toute information sur la compatibilité de votre appareil, consultez le site d'assistance dédié.

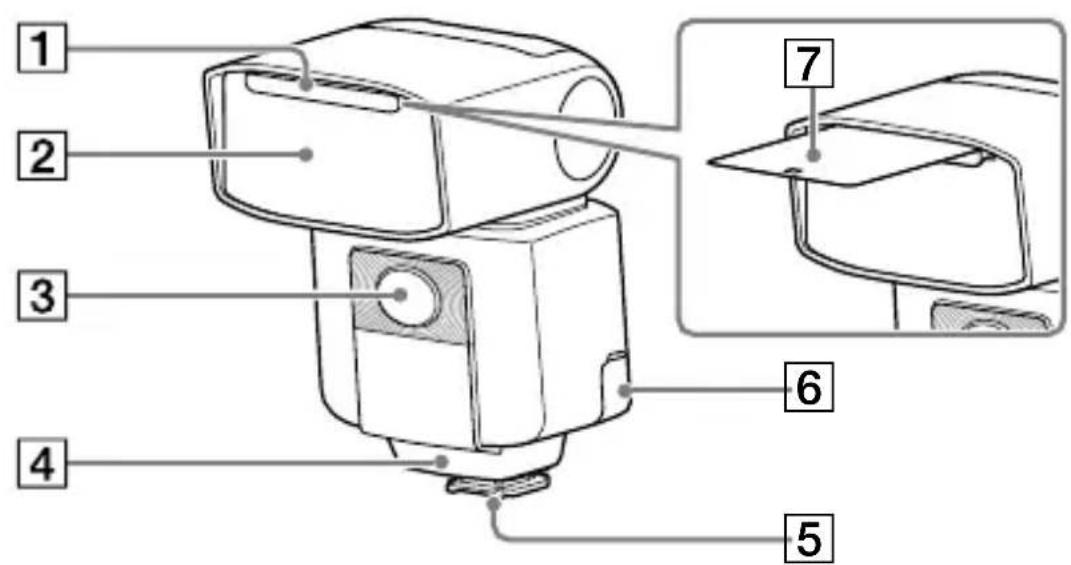

Identification des pièces

1 2 3 4 5 6 7

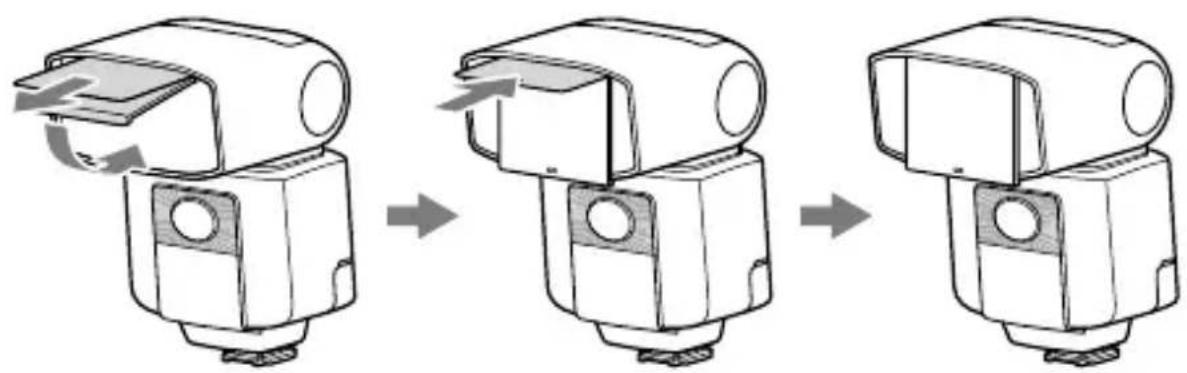

1 Adaptateur grand angle intégré (42)
2 Tube à éclairs
3 Éclairage à LED (40) /Illuminateur AF (47)
4 Récepteur de signaux sans cordon (pour les communications optiques sans fil)

5 Sabot multi-interface (12)
6 Multi/micro connecteur USB
7 Feuille de réflexion (46)

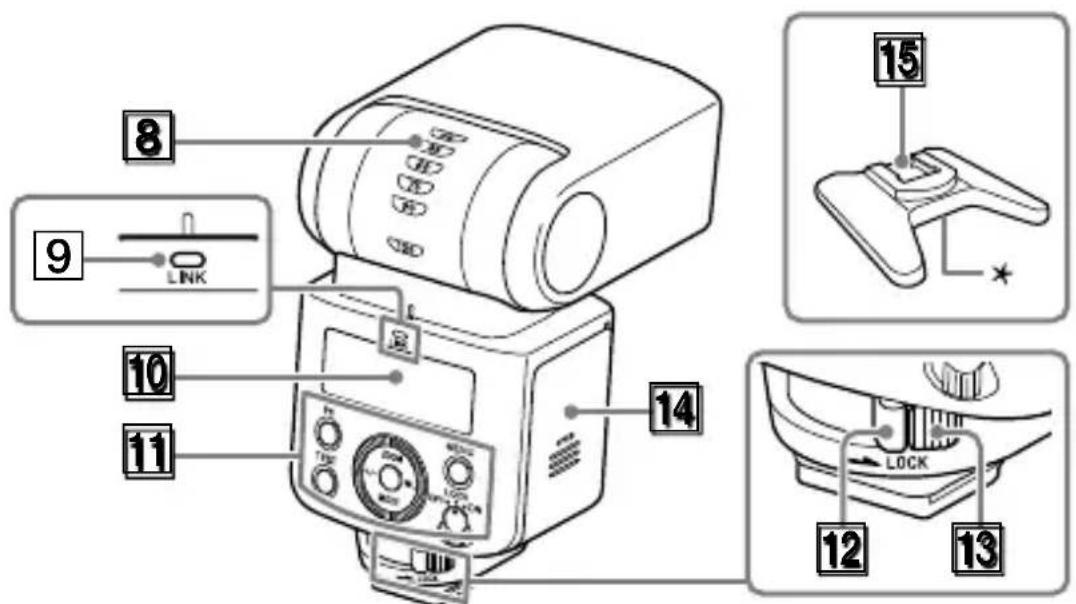

8 9 LINK 10 11 14 15 12 13

8 Indicateur d'orientation (angle vertical) (45)
9 Témoin LINK (33)
10 Écran LCD (9)
11 Panneau de commande (8)
12 Bouton de verrouillage (12)
13 Bouton de libération (12)
14 Volet-couvercle du compartiment des piles (11)

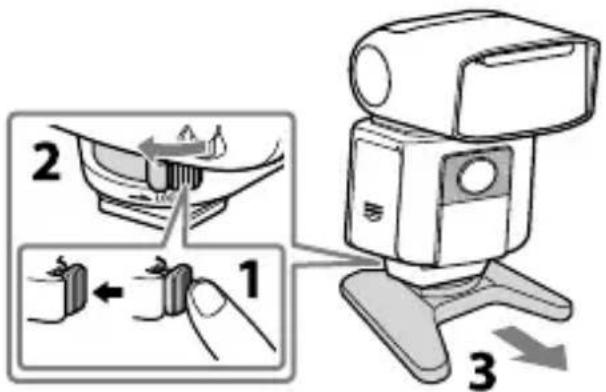

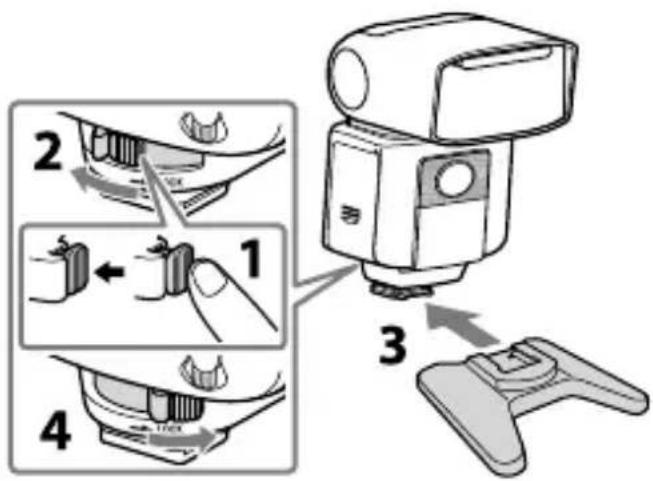

15 Mini-support (30)
* Douille de trépied

Le nombre entre parenthèses indique le numéro de page de la description de l'élément.

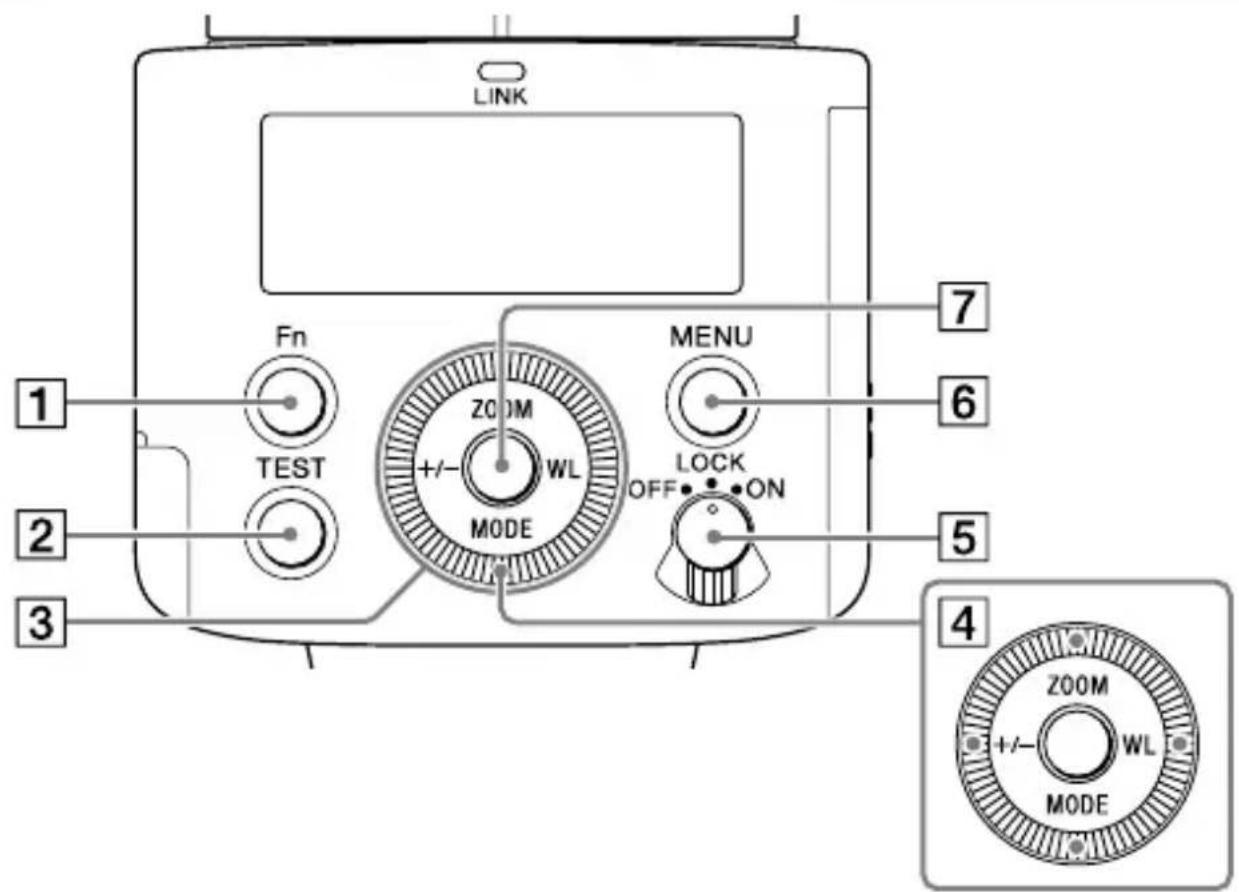

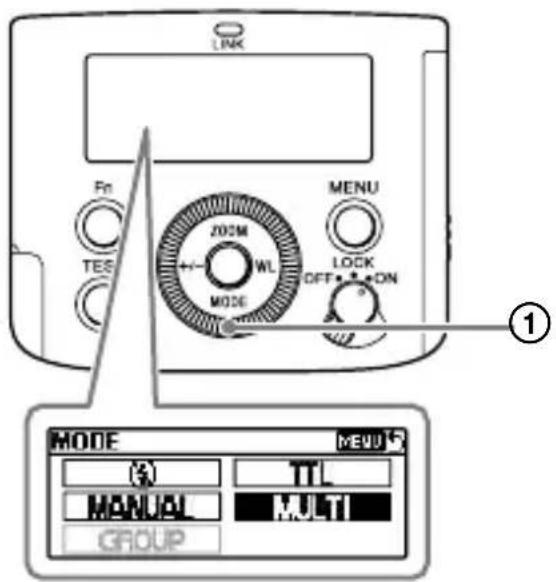

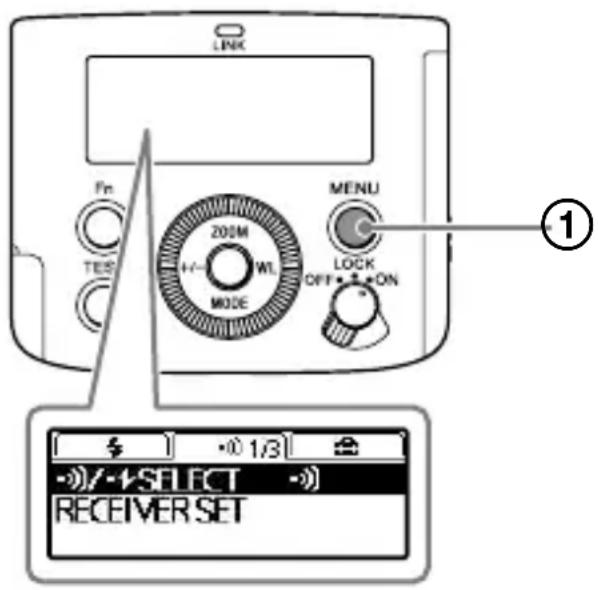

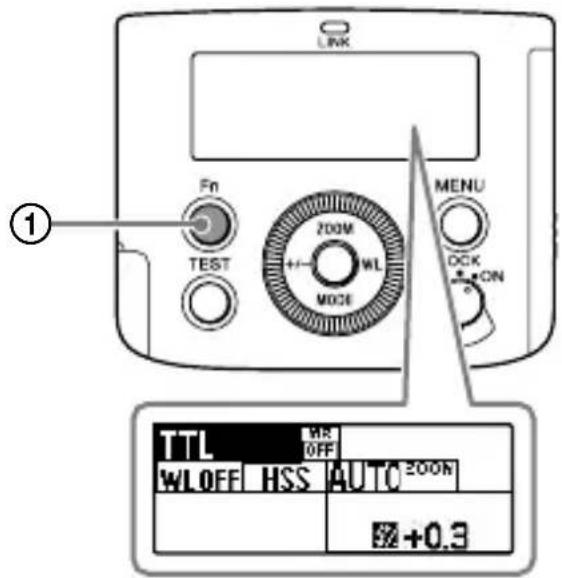

Console de commande

LINK 1 Fn TEST ZOOM WL MODE MENU 6 OFF • • • ON 5 4 ZOOM WL MODE

① Touche Fn (18)

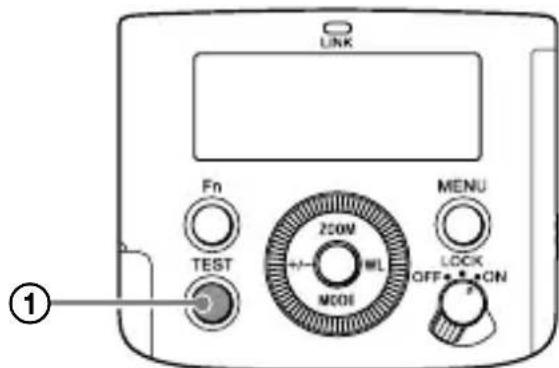

② Touche TEST (41)

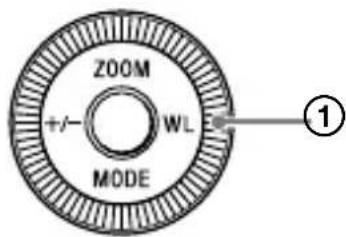

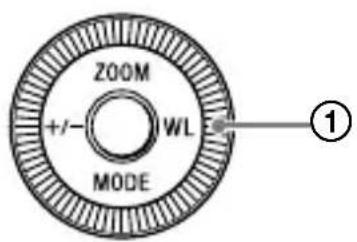

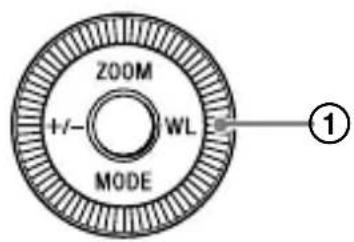

③ Molette de commande Utilisez la molette pour déplacer la mise au point ou modifier la valeur d'un paramètre à l'écran Quick Navi ou MENU.

4 Touches direction

5 Interrupteur d'alimentation (13) La sélection de « LOCK » désactive la molette de commande et les touches de l'unité flash pour éviter l'exécution involontaire d'une commande.
6 Bouton MENU (20)
7 Bouton central

Le nombre entre parenthèses indique le numéro de page de la description de l'élément.

À propos du rétroéclairage LCD

Le rétroéclairage LCD s'allume fixement pendant environ huit secondes chaque fois que vous appuyez sur l'une des touches ou que vous utilisez la molette de commande de l'unité flash.

• Lorsque le rétroéclairage LCD est allumé, vous pouvez appuyer sur l'une des touches ou utiliser la molette de commande de l'unité pour prolonger son activation.

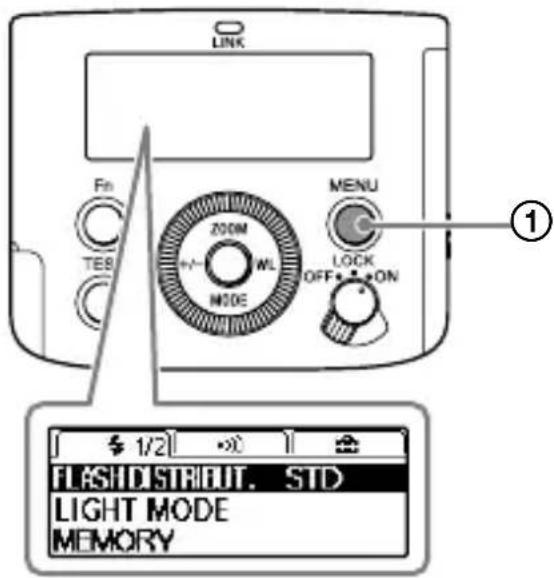

• Pour éteindre le rétroéclairage LCD, appuyez sur le bouton MENU et sélectionnez [BACKLIGHT], puis [OFF].

Indicateurs à l'écran

Les illustrations ci-dessous sont présentées en tant qu'exemples ; votre écran LCD peut être différent.

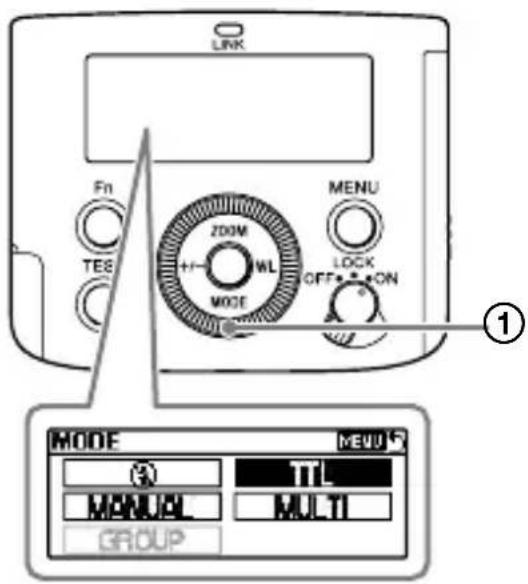

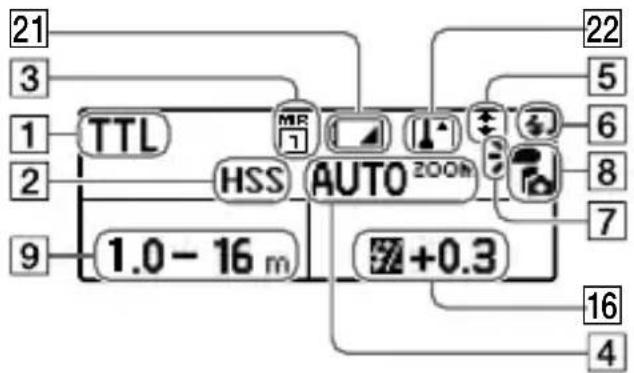

Mode flash TTL

21 3 1 2 9 TTL HSS AUTO 200mm 1.0 - 16 m +0.3 22 5 6 8 7 16 4

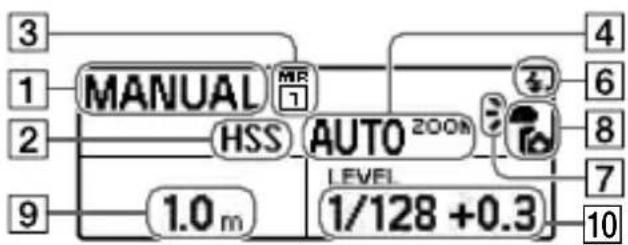

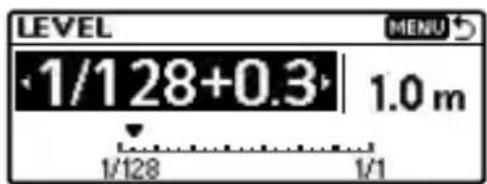

Mode flash MANUAL

3 1 MANUAL MR 2 HSS AUTO ZOOM 9 1.0 m LEVEL 1/128 +0.3 4 6 8 7 10

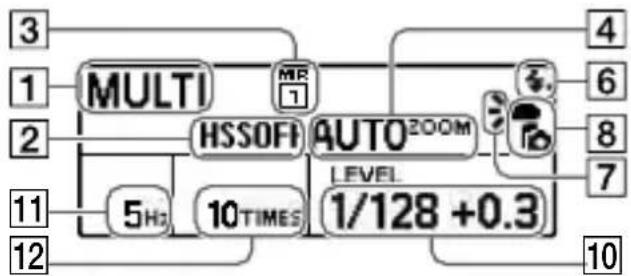

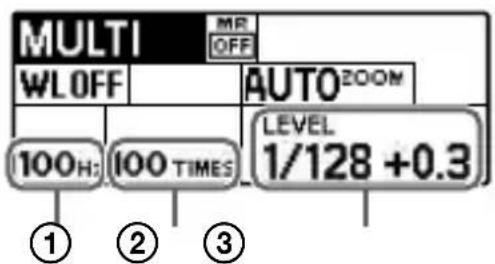

Mode flash MULTI

3 1 MULTI 2 11 5Hz 10TIMES AUTOZOOM 12 1/128 +0.3 4 6 8 7 10

1 Mode flash
② Synchronisation à grande vitesse

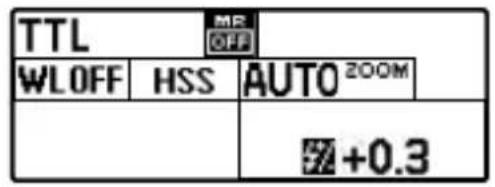

3 Rappel mémoire
4 Couverture du flash (zoom)
5 Flash réfléchi
6 Prêt à se déclencher

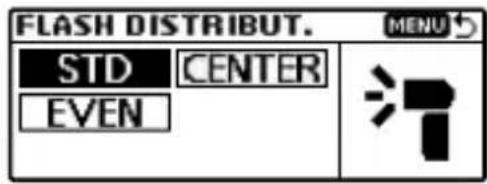

7 Paramètre de distribution du flash
8 Installé sur l'appareil photo
9 Portée du flash
10 Puissance
11 Fréquence des éclairs multiples
12 Répétition des éclairs multiples
13 Canal sans fil
14 Mode sans fil
15 Paramètre du contrôle de l'éclairage
16 Correction d'exposition au flash
17 Éclairage
18 Paramètre distant du récepteur
19 Paramètre de groupe sans fil
20 Paramètre de distribution du flash/unité de commande/Paramètre de flash de l'unité de commande
21 Témoin de faible charge des piles
22 Témoin de surchauffe

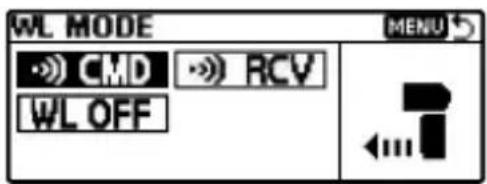

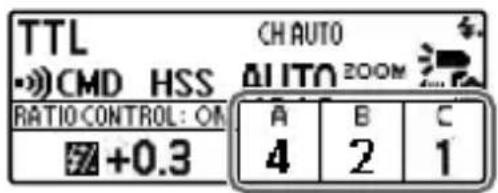

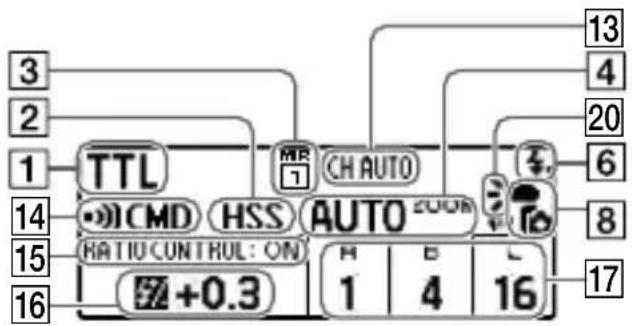

Mode unité de commande sans fil (contrôle radio)

3 2 1 TTL MR CH AUTO 13 4 20 6 8 17 CMD HSS AUTO RATIO CONTROL: ON +0.3 H B L 1 4 16

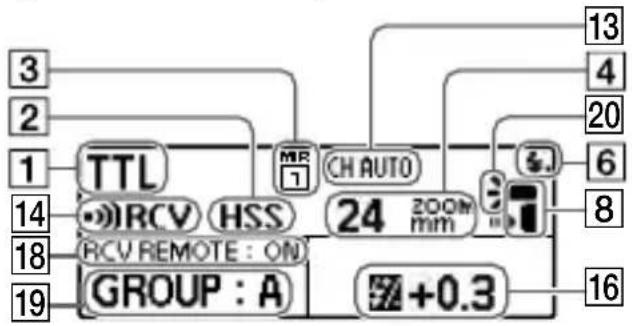

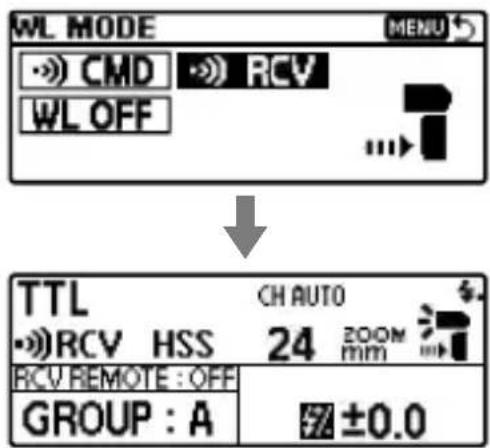

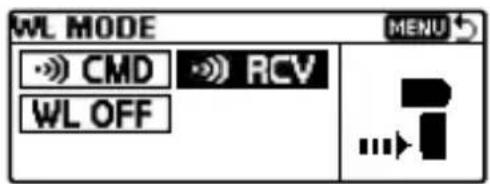

Mode récepteur sans fil (contrôle radio)

3 2 1 TTL MR CH AUTO 13 4 20 6 8 14 RCV HSS 24 ZOOM mm RCV REMOTE : ON GROUP : A +0.3 19 16

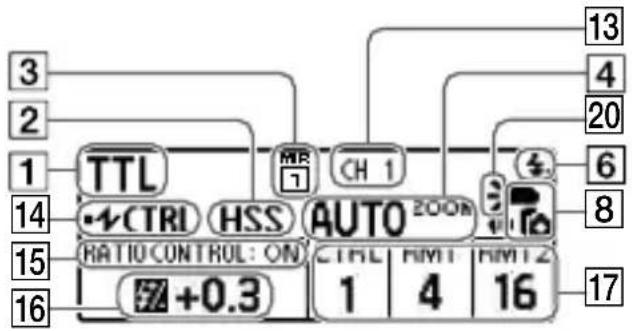

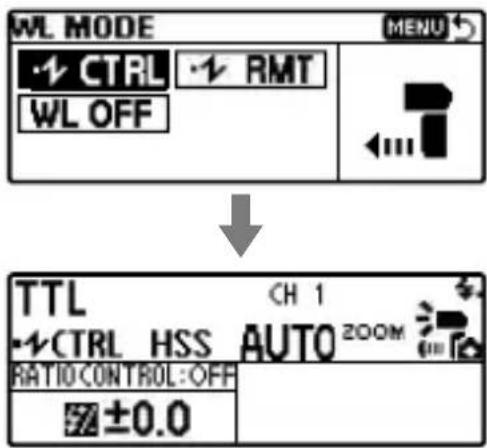

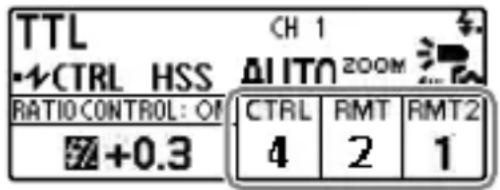

Mode contrôleur sans fil (communications optiques sans fil)

3 2 1 14 15 16 TTL CTRL HSS AUTO ZOOM RATIO CONTROL: ON CTRL RMT RMT2 +0.3 1 4 16 CH 1 13 4 20 6 8 17

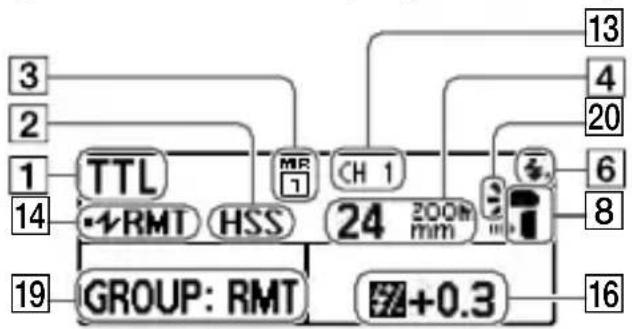

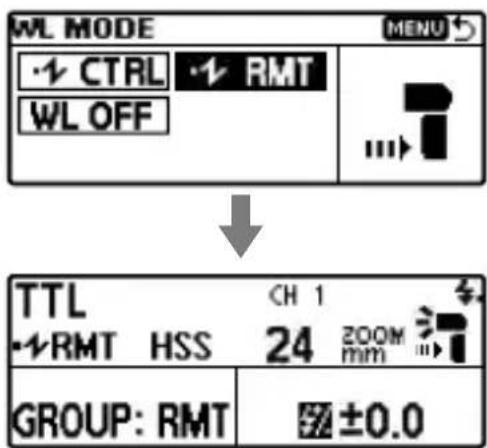

Mode à distance sans fil (communications optiques sans fil)

3 2 1 14 TTL RMT HSS GROUP: RMT MR CH 1 24 200mm mm 16 13 4 20 6 8

1 Mode flash
② Synchronisation à grande vitesse
3 Rappel mémoire
4 Couverture du flash (zoom)
5 Flash réfléchi
6 Prêt à se déclencher
7 Paramètre de distribution du flash
8 Installé sur l'appareil photo
9 Portée du flash
10 Puissance
11 Fréquence des éclairs multiples
12 Répétition des éclairs multiples
13 Canal sans fil
14 Mode sans fil
15 Paramètre du contrôle de l'éclairage
16 Correction d'exposition au flash
17 Éclairage
18 Paramètre distant du récepteur
19 Paramètre de groupe sans fil
20 Paramètre de distribution du flash/unité de commande/Paramètre de flash de l'unité de commande
21 Témoin de faible charge des piles
22 Témoin de surchauffe

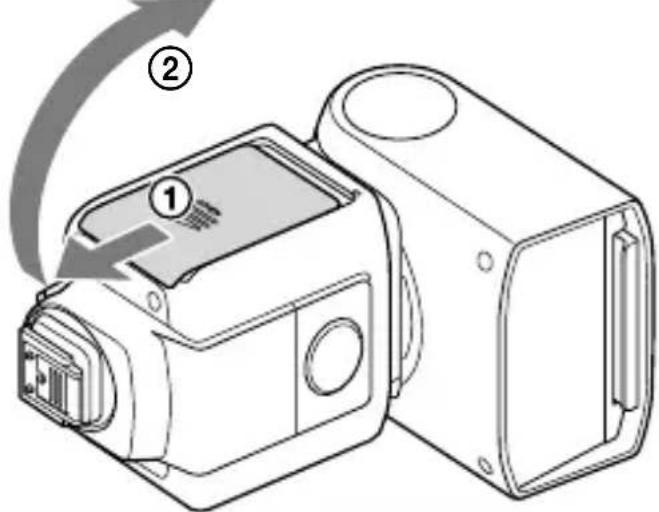

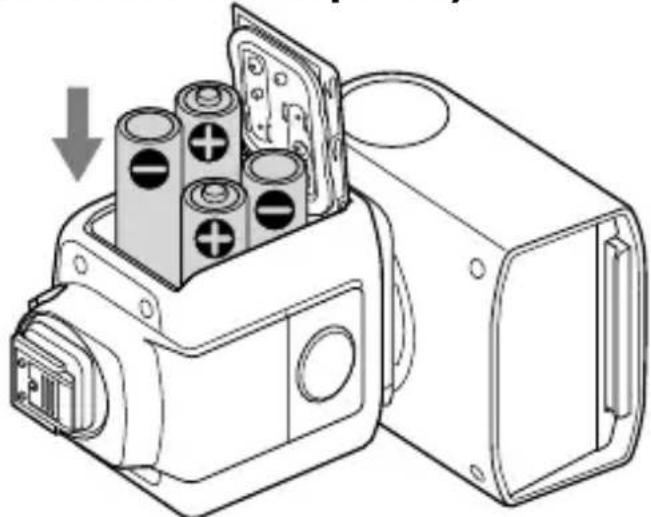

Mise en place des piles

Vous pouvez installer dans l'unité flash les piles suivantes :

• Quatre piles alcalines (AA)
- Quatre piles nickel-métal hydrure (Ni-MH) rechargeables (AA) Avant d'installer les piles nickel-métal hydrure rechargeables, assurez-vous de les charger complètement à l'aide du chargeur de piles indiqué. Les piles ne sont pas fournies avec l'unité flash.

1 Poussez et faites glisser le volet-couvercle du compartiment des piles vers le sens de la flèche indiquée ci-dessous.

2 Insérez les piles dans le compartiment des piles comme illustré (☐) (☐) indique le sens des piles.)

3 Fermez le volet-couvercle du compartiment des piles. Faites glisser le volet dans le sens opposé de la flèche indiquée à l'étape 1.

Pose/dépose de l'unité flash sur/ de l'appareil photo

Pose de l'unité flash sur l'appareil photo

1 Mettez l'unité flash hors tension.

Si votre appareil photo est doté d'un flash intégré, assurez-vous qu'il n'est pas libéré.

2 Retirez le capuchon de protection du sabot multi-interface de l'unité flash, puis le capuchon de la griffe multi-interface de l'appareil photo.

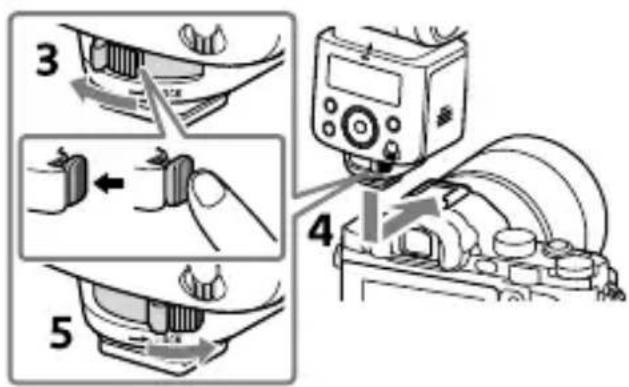

3 Appuyez de manière prolongée sur le bouton de libération puis placez le bouton de verrouillage hors de la position « LOCK ».

4 Introduisez le sabot multi-interface de l'unité flash dans la griffe multi-interface de l'appareil photo, puis poussez le sabot à fond.

5 Placez le bouton de verrouillage sur la position « LOCK » pour fixer correctement l'unité flash sur l'appareil photo.

Dépose de l'unité flash de l'appareil photo

Mettez d'abord l'unité flash hors tension. Appuyez de manière prolongée sur le bouton de libération, placez le bouton de verrouillage hors de la position « LOCK », puis retirez l'unité de la griffe multi-interface.

Remarques

Si vous n'envisagez pas d'utiliser l'unité flash, assurez-vous de remettre le capuchon de protection sur le sabot multi-interface.

Mise sous tension de l'unité flash

Allumez l'interrupteur d'alimentation.

À la mise sous tension de l'unité flash, les indicateurs s'allument sur l'écran LCD.

LINK Fn TEST ZOOM HL MODE MENU LOCK OFF ON

Mode de veille

• Si l'unité flash est inutilisée pendant trois minutes en mode autonome ou en mode de veille lorsqu'elle est installée sur l'appareil photo, l'écran LCD s'éteint automatiquement pour économiser la charge des piles.
• Lors d'une prise de vue avec flash sans fil en utilisant l'unité flash à distance (page 29), l'unité flash passe en mode de veille après 60 minutes.
• La mise hors tension de l'appareil photo* fait automatiquement passer l'unité flash en mode de veille. * À l'exception du DSLR-A100

- Appuyez sur le bouton MENU puis sélectionnez [POWER SAVE] afin d'indiquer la minuterie du mode de veille, ou sélectionnez [WL POWER SAVE] afin d'indiquer la minuterie du mode de veille lors de la prise de vue avec un flash sans fil.

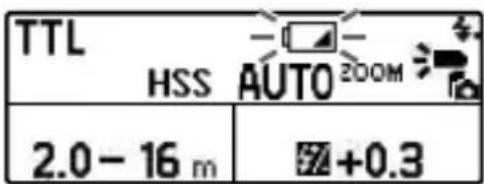

Vérification de l'autonomie des piles

Lorsque les piles sont presque déchargées, le témoin de faible charge des piles s'allume sur l'écran LCD pour vous avertir de la situation.

Lorsque clignote : Il est conseillé de remplacer les piles. Toutefois, l'unité flash peut toujours fonctionner dans cet état.

Lorsque 📄 est le seul indicateur sur l'écran LCD :

L'unité flash ne peut plus fonctionner. Remplacez les piles.

Remarques concernant l'utilisation continue du flash

Si vous utilisez l'unité flash continuellement pendant une durée courte, son circuit de sécurité intégré risque de se déclencher afin de réduire le nombre d'éclairs en augmentant la fréquence d'éclair.

En outre, si la température à l'intérieur de l'unité flash augmente toujours, 📋 (témoin de surchauffe) s'allume sur l'écran LCD pour signaler que le déclenchement du flash a été interrompu. Dans ce cas, éteignez l'interrupteur d'alimentation de l'unité flash et laissez-la refroidir pendant environ dix minutes.

Les éclairs continus font chauffer les piles installées dans l'unité flash. Faites attention lorsque vous devez retirer les piles.

Jumelage avec un récepteur/unité de commande radio sans fil (pour les prises de vue à flash radio sans fil)

Pour les prises de vue à flash radio sans fil avec l'unité flash, vous devez utiliser une autre unité flash qui prend en charge les communications sans fil ou un(e) récepteur/unité de commande radio sans fil (non fourni(e)) qui doit être jumelé(e) avec cette unité flash.

Cette section présente le jumelage de deux unités HVL-F45RM (cette unité flash).

Pour jumeler l'unité flash avec un récepteur/unité de commande radio sans fil (non fourni(e)), reportez-vous au mode d'emploi fourni avec l'appareil.

Conseils

• Pour le jumelage, les deux appareils doivent se trouver à moins d'un mètre.
• Vous pouvez jumeler l'unité flash avec jusqu'à 15 appareils radio sans fil.

1 Mettez l'unité flash et l'autre appareil sous tension.
2 Appuyez sur le bouton WL (①) pour afficher l'écran de réglage du mode sans fil, puis indiquez une unité flash en tant qu'unité de commande et l'autre en tant qu'unité de réception.

ZOOM +/- WL MODE ①

- Pour indiquer une unité flash en tant qu'unité de commande, sélectionnez [CMD].

- Pour indiquer une unité flash en tant qu'unité de réception, sélectionnez [RCV].

• Les instructions ci-dessus assument que cette unité flash utilise les communications radio sans fil par défaut. Cette unité flash peut utiliser deux types de communications sans fil pour les prises de vue à flash sans fil, les communications optiques et radio sans fil. Pour configurer l'unité à utiliser les communications optiques sans fil, reportez-vous à la page 29.
• Appuyez sur le bouton MENU puis sélectionnez [PAIRED DEVICE] pour afficher la ou les unités flash jumelées en tant qu'unité(s) de réception ou pour supprimer la ou les unités de réception jumelées.
• Lorsque vous modifiez le réglage de l'unité de commande et la faites passer en tant qu'unité de réception, ou vice et versa, assurez-vous de rétablir le jumelage entre les unités.

3 Sur cette unité flash et l'autre unité flash, appuyez sur le bouton MENU (②) puis sélectionnez [PAIRING].

LINK Fn TES 200M WL MODE MENU LOCK OFF • • • ON ② PAIRING PAIRED DEVICE WL READY LAMP OFF

- Sur l'unité de commande, l'écran ci-dessous s'affiche.

- Sur l'unité de réception, l'écran ci-dessous s'affiche.

4 Sélectionnez [OK] pour réaliser le jumelage.

- Sur l'unité de commande, l'écran ci-dessous s'affiche.

Le jumelage est réalisé. Sur l'unité de commande, vous pouvez continuer le jumelage avec d'autres unités de réception. Chaque fois que le jumelage est réalisé avec une unité de réception, le nombre d'appareils jumelés (③) augmente.

- Sur l'unité de réception, l'écran ci-dessous s'affiche.

Le jumelage est réalisé. Lorsque le jumelage est réalisé, le témoin LINK passe du rouge au vert.

Jumelage de plusieurs appareils

Configurez chaque appareil à jumeler avec cette unité flash comme unité de réception et recommencez les étapes 3 et 4. Lorsque le jumelage de toutes les unités de réception est terminé, sélectionnez [EXIT] sur l'unité de commande, puis [OK] dans l'écran ci-dessous.

EXIT PAIRING? PAIRED: 1 OK CANEL

Paramètres Quick Navi

Appuyez sur la touche Fn de l'unité flash pour modifier les paramètres de la prise de vue, tels que le mode flash sélectionné, en fonction des indications affichées à l'écran. Sélectionnez l'élément de paramètre de votre choix puis faites tourner la molette de commande pour modifier l'option.

1 Appuyez sur la touche Fn (①).

LINK Fn TEST 200M WL MOCE MENU DCK ON ① TTL WR OFF WLOFF HSS AUTO 200N +0.3

2 Sélectionnez l'élément de paramètre de votre choix avec les touches de direction.

Si vous appuyez sur le bouton central après cette opération, l'écran spécifique pour le réglage de l'élément sélectionné s'affiche.

3 Tournez la molette de commande pour modifier l'option de paramètre.

4 Appuyez sur la touche Fn.

Éléments de paramètre	Descriptions Options	de paramètre
TTL Paramètre du mode flash		TTL(*)/MANUAL/MULTI/flash éteint/GROUP
	Rappel mémoire OFF(*)/MR1	/MR2
WLOFF	Paramètre du mode sans fil	WF OFF(*)/CMD/RCV (contrôle radio)WF OFF(*)/CTRL/RMT (optical control)
HSS	Paramètre de la synchronisation à grande vitesse	ON(*)/OFF
AUTO200M	Paramètre de la couverture du flash (zoom)	AUTO(*)/24-105
± 0.0	Paramètre de la correction d'exposition au flash	-3.0 - +3.0
1/1 Paramètre de la puissance 1/1 - 1/128, CMD LINK
5Hz	Fréquence des éclairs multiples	1 - 100
10TIMES	Répétition des éclairs multiples	2 - 100, --
	Paramètre de flash CMD (contrôle radio)Paramètre de flash CTRL (contrôle optique)	ON(*)/OFF
RATIO CONTROL: OFF	Paramètre d'éclairage ON/OFF(*)
A B C	Paramètre du taux de puissance	OFF/1(*) - 16
RCV REMOTE: OFF	Paramètre distant du récepteur	ON/OFF(*)
GROUP: A	Paramètre de groupe sans fil	OFF/ A(*)/B/C/D/E (contrôle radio)RMT(*)/RMT2 (contrôle optique)

* Paramètre par défaut établi en usine
Les éléments et options disponibles pour le réglage varient selon le mode flash.

Paramètres MENU

Appuyez sur le bouton MENU de l'unité flash pour modifier les paramètres MENU.

Mettez en surbrillance l'élément de paramètre de votre choix à l'aide des touches direction, puis appuyez sur le bouton central pour sélectionner l'élément.

1 Appuyez sur le bouton MENU (①).

LINK Fn TES ZOOM WL MODE MENU LOCK OFF+ON ① FLASHDISTRIBUT. STD LIGHT MODE MEMORY

2 Mettez en surbrillance l'élément de paramètre de votre choix à l'aide des touches direction, puis appuyez sur le bouton central.

SELECT RECEIVER SET

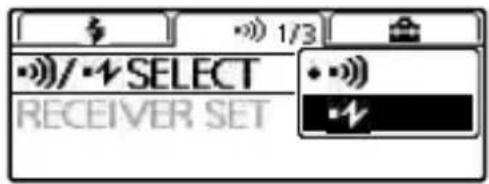

3 Modifiez l'option de paramètre à l'aide des touches direction puis appuyez sur le bouton central.

•/• SELECT RECEIVER SET

Groupes	Éléments de paramètre	Descriptions	Options de paramètre
‡	FLASH DISTRIBUT.	Paramètre de distribution du flash	STD(*)/CENTER/EVEN
	LIGHT MODE	Paramètre ON/OFF de l'éclairage à LED	ON/OFF
	MEMORY Paramètres de mémoire MR1/MR2
	AF LED LEVEL	Paramètre du niveau de l'illuminateur AF	HIGH(*)/LOW
	TEST Paramètre de flash test		GROUP/1TIME(*)/3TIMES/4SEC
	LEVEL STEP Étapes du paramètre de puissance 0.3EV(*)/0.5EV
	CUSTOM KEY	Paramètres des touches personnalisées	-
•••	•••/••SELECT	Paramètre du type de commande sans fil	•••(*)/•••

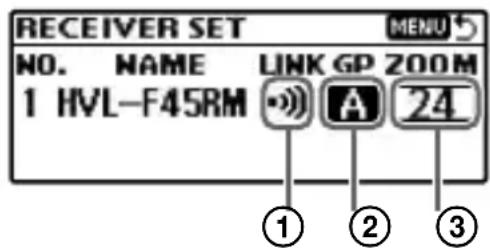

	RECEIVER SET Paramètres du récepteur -
	CH SET	Paramètre CH sans fil commandé par radio	AUTO(*)/CH1-CH14
	•••CH SET	Paramètre CH sans fil commandé par optiques	CH1(*)-CH4
	PAIRING Paramètre de jumelage -
	PAIRED DEVICE Affiche les appareils jumelés -
	WL READY LAMP	Paramètre du témoin de flash sans fil prêt	ON/OFF(*)
‡	BACKLIGHT Paramètre du rétroéclairage LCD AUTO(*)/ON/OFF
	m/ft	Paramètre de l'unité de portée du flash	m(*)/ft
	POWER SAVE Paramètre de la minuterie de veille		30SEC/3MIN(*)/30MIN/OFF
	WL POWER SAVE	Paramètre de la minuterie de veille du flash sans fil	60MIN(*)/240MIN/OFF
	VERSION	Version du logiciel de ce produit/RCV	-
	RESET	Réinitialise le réglage de l'écran Quick Navi	-
	INITIALIZE	Restaure les paramètres par défaut établis à l'usine	-

* Paramètre par défaut établi en usine

Prises de vue

Sélection du mode flash

Appuyez sur la touche MODE (①) puis tournez la molette de commande pour sélectionner le mode flash de cette unité.

LINK Fn TEE ZOOM WL MODE MENU LOCK OFF • ON ① MODE MENU ③ TTL MANUAL MULTI GROUP

• Mode flash TTL*
  L'unité flash calcule la quantité de lumière passant dans l'objectif et règle automatiquement la puissance du flash.
  * TTL signifie en anglais (Through The Lens).
• Mode flash MANUAL (page 24) Vous devez régler manuellement la puissance du flash pour qu'elle soit régulière.
• Mode flash MULTI (page 26) Vous pouvez indiquer le nombre de répétitions et la fréquence des éclairs multiples.

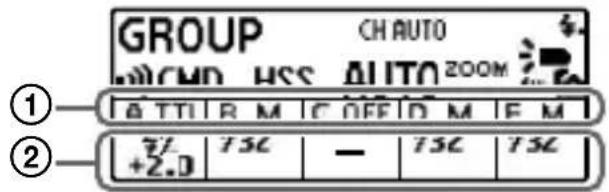

  • Mode flash Group (page 34) Vous pouvez sélectionner ce mode flash pour les prises de

vue à flashes radio sans fil.

- Mode flash désactivé Le déclenchement du flash est désactivé.

Prises de vue avec flash TTL

1 Sélectionnez le mode flash.

Sélectionnez le mode flash TTL.

MODE MENU TTL MANUAL MULTI GROUP

2 Appuyez sur le déclencheur pour prendre une photo.

Assurez-vous que l'unité flash est prête à se déclencher avant d'appuyer sur le déclencheur. La touche TEST devient orange pour indiquer que l'unité flash est prête à se déclencher.

- Prenez des photos dans la portée de flash indiquée. Cette unité flash peut indiquer une portée de 0,7 m à 28 m. Si la distance est supérieure à cette portée, + ou +s'allume en regard de l'indicateur de portée du flash.

• Vous pouvez appuyer sur la touche +/- pour modifier la correction d'exposition au flash (réglage de la puissance du flash) à l'écran.
• Pour utiliser le mode Fill-flash ou Auto-flash de l'appareil photo, vous devez sélectionner le mode sur l'appareil photo.
• Avant de prendre des photos avec l'unité flash à l'aide du retardateur de l'appareil photo, assurez-vous que la touche TEST est allumée.
• Si la correction d'exposition au flash est effectuée sur l'unité flash et sur l'appareil photo, les deux valeurs de correction s'ajoutent lors de la production de l'éclair. Toutefois, sur l'écran LCD de l'unité flash, seule la valeur de correction indiquée sur l'unité s'affiche.

Réglage automatique de la balance des blancs avec les informations sur la température de couleur

La balance des blancs est automatiquement corrigée sur l'appareil photo (sauf pour le DSLR-A100) en fonction des informations de la température de couleur au moment du déclenchement du flash.

• Cette fonction fonctionne lorsque l'unité flash est installée sur l'appareil photo et qu'elle se trouve en mode flash TTL.
• Cette fonction fonctionne lorsque la balance des blancs [Auto] ou [Flash] est indiquée sur l'appareil photo.

Mode flash TTL\*

En mode flash manuel, l'intensité de l'éclair est fixe quels que soient la luminosité du sujet et le réglage de l'appareil photo. Le mode flash TTL mesure la lumière du sujet qui est réfléchie dans l'objectif. Le flashmètre TTL dispose également d'une fonction de mesure P-TTL qui ajoute un pré-flash à la mesure TTL, ainsi qu'une fonction de mesure ADI qui ajoute des données de distance à la mesure P-TTL.

* TTL = par l'objectif

- Il est possible de combiner la mesure ADI avec un objectif équipé d'un encodeur de distance intégré. Avant d'utiliser la fonction de mesure ADI, vérifiez si l'objectif est équipé d'un encodeur de distance intégré en consultant les spécifications du mode d'emploi fourni avec l'objectif.

Prises de vue avec flash manuel (MANUAL)

Le mode flash manuel permet d'obtenir une puissance de flash régulière quels que soient la luminosité du sujet ou les paramètres de l'appareil photo.

1 Sélectionnez le mode de prise de vue M (Manuel) sur l'appareil photo.

2 Appuyez sur la touche MODE (①) pour afficher l'écran de réglage du mode flash, puis sélectionnez [MANUAL].

LINK Fn TES ZOOM WL MODE MENU LOCK OFF ON ① MODE NEW TTL MANUAL MULTI GROUP

3 Appuyez sur la touche +/- et indiquez la puissance de flash de votre choix sur l'écran de réglage de la puissance.

• Vous pouvez indiquer une puissance de flash de 1/1 (la plus lumineuse) à 1/128 (la moins lumineuse).
• Une augmentation de la puissance de flash d'un cran (par exemple de 1/1 à 1/2) équivaut à augmenter l'ouverture d'un cran (par exemple de F4 à 5.6).

LEVEL ·1/128+0.3 1.0 m 1/128 1/1

4 Appuyez sur le déclencheur pour prendre une photo.

Conseils

• Appuyez sur le déclencheur à mi-course pour afficher la distance pour une exposition correcte sur l'écran LCD.
• Appuyez sur le bouton MENU et sélectionnez [LEVEL STEP] pour modifier le niveau de puissance ([0.3EV] ou [0.5EV]).

Prises de vue en mode de synchronisation à grande vitesse (HSS)

Prise de vue en mode de synchronisation à grande vitesse

Prise de vue avec flash normal

La synchro haute vitesse permet de s'affranchir des restrictions habituelles de la synchro classique et d'accéder à l'ensemble de la gamme de vitesses d'obturation de l'appareil lors de l'utilisation du flash. La gamme d'ouvertures compatibles augmente, ce qui permet des prises de vue avec une large ouverture de diaphragme : la mise au point sur l'arrière plan est floue, mettant ainsi en valeur le sujet du premier plan. Même lors d'une prise de vue à une ouverture de diaphragme géométrique élevée en mode A ou M, lorsque l'arrière-plan est très lumineux et que la prise est normalement surexposée, il est possible de régler l'exposition en utilisant le déclencheur haute vitesse.

Pour désactiver la fonction HSS, suivez les instructions pour les paramètres Quick Navi (page 18) et réglez l'option de paramètre [HSS] sur [OFF].

Vitesse de synchro du flash

Les photographies réalisées avec le flash sont généralement associées à une vitesse d'obturation maximale appelée vitesse de synchro du flash. Cette restriction ne s'applique pas aux appareils photo conçus pour la photographie de synchro haute vitesse (HSS), car ils permettent de photographier au flash à la vitesse d'obturation maximale de l'appareil.

Remarques

Si vous réglez une vitesse d'obturation de l'appareil photo supérieure à 1/4000 et que vous prenez une photo, des bandes claires et sombres risquent d'apparaître sur la photo.

Il est conseillé de régler la puissance du flash à au moins MANUAL 1/2 pour la prise de vue.

Prises de vue à éclairs multiples (MULTI)

Cette unité flash peut se déclencher plusieurs fois pendant l'ouverture de l'obturation de l'appareil photo (prise de vue à éclairs multiples). La prise de vue à éclairs multiples permet de capturer une série de mouvements du sujet sur une seule photo. Pour la prise de vue à éclairs multiples, vous devez placer l'appareil photo en mode M. Sinon, vous ne pourrez pas obtenir l'exposition correcte.

1 Appuyez sur la touche MODE (①) pour afficher l'écran de réglage du mode flash, puis sélectionnez [MULTI].

LINK Fn TES 200M WL MODE MENU LOCK OFF • ON ① MODE MENU MANUAL GROUP TTL MULTI

2 Appuyez sur la touche Fn, sélectionnez les éléments suivants à l'aide des touches direction, puis indiquez l'option de paramètre avec la molette de commande.

① [Hz] : fréquence des éclairs multiples
② [TIMES] : répétition des éclairs multiples
③ [LEVEL] : paramètre de la puissance

MULTI MR OFF WL OFF AUTO ZOOM 100H: 100 TIMES LEVEL 1/128 +0.3 ① ② ③

- Options de paramètre

① [Hz] : 1 Hz - 100 Hz
② [TIMES] : 2 - 100, --
③ [LEVEL] : 1/8 - 1/128

Si [TIMES] est réglé sur [--], l'unité flash se déclenche continuellement autant de fois que possible selon la fréquence indiquée dans les éclairs multiples.

3 Réglez une vitesse d'obturation et l'ouverture sur l'appareil photo.

La vitesse d'obturation doit être supérieure ou égale au nombre indiqué pour la répétition des éclairs multiples (TIMES) divisé par la fréquence des éclairs multiples indiquée (Hz). Par exemple, si le nombre de répétitions des éclairs multiples est « 10 » et la fréquence des éclairs multiples « 5 Hz », réglez la vitesse d'obturation de l'appareil photo à au moins deux secondes.

4 Assurez-vous que l'unité flash est prête à se déclencher avant d'appuyer sur le déclencheur pour prendre une photo.

Pour éviter des images floues en raison du tremblement de vos mains, il est conseillé d'utiliser un trépied pour les prises de vue à éclairs multiples.

Nombre maximal de la répétition des éclairs multiples

En raison de l'autonomie limitée des piles, les nombres maximums de répétitions des éclairs multiples que vous pouvez indiquer sont présentés dans les tableaux ci-dessous en guise de référence.

Avec des piles alcalines

Puissance	Fréquences du flash (Hz)
	100	90	80	70	60	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	5	5	5	5	5	6	6	6	7	7	8	9	10						100* 100*
1/16	8	8	9	9	9	10	10	10	15	15	20	20	30	45	65				100* 100* 100*
1/32	15	15	15	15	17	17	18	18	20	40	50	65	80				100* 100* 100* 100* 100* 100* 100*
1/64	30	30	32	32	35	37	40	45	75					100* 100* 100* 100* 100* 100* 100* 100* 100* 100*
1/128	60	60	65	65	70				100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100*

« 100* » indique 100 ou plus.

Avec des piles nickel-métal hydrure (2100 mAh)

Puissance	Fréquences du flash (Hz)
	100	90	80	70	60	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	5	5	5	5	5	6	6	7	8	8	10	10	25					100*	100*	100*
1/16	8	8	9	9	9	10	10	10	15	20	30	60	75				100*	100*	100*	100*
1/32	17	17	18	18	19	20	20	40	80					100*	100*	100*	100*	100*	100*	100*
1/64	32	33	35	36	40	45	55	95					100*	100*	100*	100*	100*	100*	100*	100*
1/128	63	65	70		100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*

« 100* » indique 100 ou plus.

Remarques

Le nombre maximal de répétition des éclairs multiples que vous pouvez indiquer varie selon le type et l'état des piles.

Prises de vue avec flash sans fil (avec des communications radio ou optiques)

Cette unité flash prend en charge deux types de communications sans fil pour les prises de vue à flash sans fil, les communications optiques et radio sans fil.

Prises de vue avec flash radio sans fil

Les prises de vue avec flash sans fil sont disponibles avec la méthode de communication radio. Elle vous aide à photographier avec l'unité flash dans un environnement où se trouvent de nombreux obstacles. Pour les prises de vue avec flash radio sans fil, une autre unité flash ou une unité de commande/récepteur sans fil (non fourni) prenant en charge les communications radio sans fil est nécessaire en plus de cette unité flash.

Remarques

Pour les prises de vue avec flash radio sans fil, l'appareil photo doit prendre en charge les communications radio sans fil.

Reportez-vous au mode d'emploi fourni avec l'appareil photo.

Prises de vue avec flash optique sans fil

Les prises de vue avec flash sans fil sont disponibles avec la méthode de communication optique. Elle vous aide à photographier avec l'unité flash dans un environnement où les communications radio ne sont pas disponibles.

Pour les prises de vue avec flash optique sans fil, une autre unité flash prenant en charge les communications optiques sans fil est nécessaire en plus de cette unité flash.

Changement de méthode de communication sans fil

FR

1 Appuyez sur le bouton MENU (①) puis sélectionnez [→] → SELECT] à l'aide des touches direction.

LINK Fn TEST 200M Wt MODE MENU LOCK OFF • • • ON ① SELECT RECEIVER SET

2 Sélectionnez la méthode de communication sans fil de votre choix.

• ) : communicationsradio sans fil avec l'unité flash
  ■: communications optiques sans fil avec l'unité flash

Pose et dépose du mini-support

Lorsque vous avez retiré l'unité flash de l'appareil photo pour l'utiliser en mode autonome pour des prises de vue avec flash sans fil, installez le mini-support fourni sur l'unité.

Pose du mini-support

Dépose du mini-support

Pour des instructions sur l'utilisation du bouton de libération et du bouton de verrouillage, reportez-vous à la page 12.

Conseils

Vous pouvez visser le mini-support à un trépied à travers l'orifice de vis du mini-support.

Utilisez un trépied dont la longueur de la vis est inférieure à 5,5 mm. Si cette longueur est supérieure, vous ne pourrez pas fixer correctement le mini-support à l'aide de la vis, ce qui risque d'endommager le mini-support.

Prises de vue avec flash sans fil (avec des communications radio sans fil)

Prises de vue avec flash radio sans fil

Cette unité flash prend en charge des communications radio sans fil pour les prises de vue avec flash.

Choisissez [CMD] pour l'unité de commande reliée à l'appareil photo, et [RCV] pour l'unité de réception (flash non fixé à l'appareil photo) pour laquelle le fonctionnement du flash sera déclenché à distance.

Conseils

Pour les prises de vue en mode flash radio sans fil, vous devez réaliser au préalable un jumelage entre l'unité de commande et la ou les unités de réception (page 15).

1 Appuyez sur la touche WL (①) de l'unité flash et sélectionnez [CMD] pour l'unité de commande et [RCV] pour l'unité de réception.

ZOOM +/- WL MODE ①

- Pour régler l'unité flash comme unité de commande, sélectionnez [CMD].

• Pour régler l'unité flash comme unité de réception, sélectionnez [RCV].

La distance des communications radio sans fil disponible entre l'unité de commande et l'unité de réception est d'environ 30 m (98,4 pi). (Calculée selon nos conditions de mesure.)

Prises de vue avec flash sans fil (avec l'unité de réception)

Vous pouvez indiquer une autre unité flash fixée à l'appareil photo ou l'unité de commande radio sans fil en tant qu'unité de commande pour déclencher à distance le flash de cette unité.

①

②

① Unité de commande (CMD)
② HVL-F45RM

En tant qu'unité de commande, vous pouvez utiliser cette unité flash ou une unité de commande radio sans fil.

1 Sélectionnez le mode flash sans fil (WL) sur l'appareil photo.

Pour sélectionner le mode flash sur l'appareil photo, reportez-vous au mode d'emploi fourni avec l'appareil photo.

2 Appuyez sur la touche WL de l'unité flash puis sélectionnez [RCV].
3 Appuyez sur la touche Fn puis indiquez le groupe sans fil de cette unité flash.
4 Installez le mini-support sur cette unité flash (page 30).
5 Installez une autre unité flash choisie en tant que [CMD] (unité de commande) sur l'appareil photo.

Assurez-vous que [CMD] s'affiche à l'écran LCD de l'unité de commande.

6 Posez l'appareil photo et cette unité flash.

7 Assurez-vous que l'unité flash sur l'appareil photo (unité de commande) et cette unité flash sont jumelées à distance (sans fil) et sont prêtes à fonctionner.

Connecté(e) à distance : Le témoin LINK s'allume en vert. Prêt à se déclencher : La touche TEST à l'arrière de l'unité s'allume en orange. En outre, lorsque [ON] est sélectionné pour [WL READY LAMP] dans le menu des paramètres MENU, l'illuminateur AF à l'avant de l'unité de réception clignote.

8 Appuyez sur le déclencheur pour prendre une photo.

Pour déclencher un flash test, appuyez sur la touche TEST de l'unité de commande.

Conseils

• Sur les unités de réception, le mode flash de l'unité de commande est appliqué.
• Pendant les prises de vue en mode flash normal, vous pouvez appuyer sur la touche Fn et indiquez un paramètre de puissance [CMD LINK] pour permettre le réglage sur l'unité de commande.

Prises de vue à éclairs multiples sans fil avec contrôle de l'éclairage

Vous pouvez faire des prises de vue avec flash sans fil tout en contrôlant l'éclairage de trois groupes au maximum, y compris l'unité de commande et deux groupes de flashes à distance (éloignés de l'appareil photo). Unité de commande : HVL-F45RM (cette unité flash) ou une unité de commande radio sans fil Unité de réception (distante de l'appareil photo) : HVL-F45RM (cette unité flash) ou un récepteur sans fil

① Unité de commande (CMD)
② Récepteur sans fil
③ Unité de réception (RCV)
- Appuyez sur la touche Fn de l'unité de commande et sélectionnez [ON] pour [RATIO CONTROL: OFF].
• L'unité de commande sera l'unité flash du groupe A.
- Si vous voulez désactiver l'unité de commande, appuyez sur la touche Fn et choisissez [OFF] pour le paramètre de flash ➞ CMD.

Réglage de l'éclairage de l'unité de commande

Appuyez sur la touche Fn de cette unité flash, puis indiquez le paramètre de puissance des groupes A, B et C.

TTL CMD HSS CH AUTO AUTO ZOOM RATIO CONTROL: ON +0.3 A B C 4 2 1

Exemple : Lorsque la puissance de flash [4:2:1] s'affiche sur l'écran LCD, l'unité flash de chaque groupe utilisera une fraction de la puissance totale : 4/7, 2/7 et 1/7, respectivement.

Prises de vue à éclairs multiples sans fil (flash par groupe)

Vous pouvez faire des prises de vue avec flash sans fil avec cinq groupes au maximum, y compris l'unité de commande et quatre groupes de flashes à distance (éloignés de l'appareil photo). Pour effectuer des prises de vue par groupe de flashes, indiquez le paramètre de mode flash [GROUP].

Unité de commande : HVL-F45RM (cette unité flash) ou une unité de commande radio sans fil

Unité de réception (distante de l'appareil photo) : HVL-F45RM (cette unité flash) ou un récepteur sans fil Vous pouvez sélectionner le mode flash [TTL], [MANUAL] ou [OFF] pour les groupes A, B et C. Par contre, pour les groupes D et E, vous ne pouvez sélectionner que [MANUAL] ou [OFF]. Les unités flash d'un groupe dont le mode [OFF] a été sélectionné ne se déclencheront pas.

Réglage des prises de vue avec groupe de flashes

Appuyez sur la touche Fn de cette unité flash et sélectionnez les paramètres de mode flash, de la correction d'exposition au flash et de puissance pour les groupes A, B, C, D et E sur l'écran afin de configurer le mode de groupe de flashes.

GROUP CH AUTO CHMD HSS AUTO ZOOM ① A TTI R M C OFF D M F M ② 7L 7SC - 7SC 7SC +2.0

① Paramètre de mode flash
② Paramètre de la correction d'exposition au flash/puissance

Modification des paramètres d'unités de réception individuelles (RECEIVER SET)

Appuyez sur le bouton MENU de l'unité de commande et indiquez [RECEIVER SET] pour modifier le paramètre de groupe sans fil et la couverture du flash (zoom) des unités de réception individuelles, jumelées avec l'unité de commande.

RECEIVER SET NO. NAME LINK GP ZOOM 1 HVL-F45RM A 24 ① ② ③

① État de la connexion sans fil
② Paramètre de groupe sans fil Vous pouvez sélectionner [A], [B], [C], [D], [E] ou [OFF].
③ Paramètre de zoom Vous pouvez modifier le paramètre de zoom de l'unité de réception.

Remarques

Pour activer l'unité de commande afin de changer les paramètres des unités de réception individuelles, vous devez appuyer sur la touche Fn de chaque unité puis sélectionner [ON] pour [RCV REMOTE].

Remarques concernant les prises de vue avec flash sans fil (avec des communications radio sans fil)

• Pendant les prises de vue avec des flashes à distance, le flashmètre P-TTL est automatiquement utilisé au lieu du système ADI.
• Vous pouvez utiliser simultanément jusqu'à 15 unités de réception (distantes de l'appareil photo).
• Sur l'unité de commande, appuyez sur le bouton MENU, sélectionnez [CH SET], puis indiquez le canal à utiliser pour les communications radio sans fil.
  Lorsque [AUTO] est sélectionné pour [CH SET], un canal approprié aux conditions radio au moment de la mise sous tension de l'unité flash est utilisé.

Prises de vue avec flash sans fil (avec des communications optiques sans fil)

Prises de vue avec flash optique sans fil

Cette unité flash prend en charge les communications optiques sans fil pour des prises de vue avec flash.

Indiquez [CTRL] pour l'unité flash installée sur l'appareil photo comme contrôleur ; et [RMT] pour le flash distant dont le fonctionnement sera déclenché sans fil comme unité distante.

1 Appuyez sur la touche WL (①) et sélectionnez [CTRL] pour le contrôleur et [RMT] pour l'unité distante.

ZOOM +/- WL MODE ①

- Pour indiquer l'unité flash comme contrôleur, sélectionnez [CTRL].

WL MODE CTRL RMT WL OFF TTL CH 1 CTRL HSS AUTO ZOOM RATIO CONTROL:OFF ±0.0

• Pour indiquer l'unité flash comme unité distante, sélectionnez [RMT].

WL MODE CTRL RMT WL OFF TTL CH 1 RMT HSS 24 ZOOM GROUP: RMT ±0.0

Placez le contrôleur et l'unité distante dans un périmètre inférieur à 5 m du sujet.

Prises de vue avec flash sans fil (avec l'unité distante)

Vous pouvez indiquer une autre unité flash installée sur l'appareil photo ou le flash intégré de l'appareil photo en tant que contrôleur et utiliser ce dernier pour déclencher depuis l'appareil photo le flash distant (appelé également flash esclave ou asservi).

① Flash intégré
② Contrôleur (CTRL)
③ HVL-F45RM

En ce qui concerne le contrôleur, vous pouvez utiliser le flash intégré d'un appareil photo à monture A ou un autre modèle d'unité flash (HVL-F20M, HVL-F32M, HVL-F43M, HVL-F60M, etc.) vendu séparément.

1 Fixez cette unité flash sur l'appareil photo puis mettez les deux appareils sous tension.

2 Sélectionnez le mode flash sans fil (WL) sur l'appareil photo.

Pour sélectionner le mode flash sur l'appareil photo, reportez-vous au mode d'emploi fourni avec l'appareil photo.

3 Retirez l'unité flash de l'appareil photo (page 12) et installez le mini-support sur l'unité (page 30).

4 Libérez le flash intégré de l'appareil photo ou installez une autre unité flash sur l'appareil photo.

• Assurez-vous que [RMT] s'affiche à l'écran LCD de cette unité flash. Si [CTRL] s'affiche, appuyez sur la touche WL et définissez l'option de paramètre sur [RMT].
- Assurez-vous que l'unité flash installée sur l'appareil photo est indiquée comme contrôleur. Pour plus d'informations, reportez-vous au mode d'emploi de l'unité flash installée.

5 Posez l'appareil photo et cette unité flash.

6 Assurez-vous que le flash sur l'appareil photo (contrôleur) et cette unité flash sont prêts à fonctionner.

Lorsque cette unité flash est prête à fonctionner, la touche TEST à l'arrière de l'unité s'allume en orange. En outre, lorsque [ON] est sélectionné pour [WL READY LAMP] dans le menu des paramètres MENU, l'illuminateur AF à l'avant de l'unité de réception clignote.

7 Appuyez sur le déclencheur pour prendre une photo.

• Pour effectuer un flash test avec le flash de l'appareil photo, reportez-vous au mode d'emploi fourni avec l'appareil photo.
• Si cette unité flash ne fonctionne pas, modifiez l'emplacement de l'appareil photo, de cette unité flash et du sujet ; ou dirigez le récepteur de signaux sans fil de cette unité flash vers l'appareil photo.

Prises de vue à éclairs multiples sans fil avec contrôle de l'éclairage

Vous pouvez faire des prises de vue avec flash sans fil tout en contrôlant l'éclairage de trois groupes au maximum, y compris le contrôleur et deux groupes de flashes à distance (éloignés de l'appareil photo).

Contrôleur : HVL-F45RM (cette unité flash)

Unité distante (éloignée de l'appareil photo) : HVL-F45RM (cette unité flash) ou un autre modèle d'unité flash qui prend en charge les communications optiques sans fil

① Contrôleur (CTRL)
② Unité distante (RMT)
③ Unité distante (RMT2)

- Appuyez sur la touche Fn du contrôleur et sélectionnez [ON] pour [RATIO CONTROL: OFF].

- Vous pouvez classer les flashes distants (unités distantes) en deux groupes (RMT et RMT2). Appuyez sur la touche Fn de l'unité distante et modifiez son paramètre de groupe sans fil.

- Si vous ne voulez pas déclencher l'unité de commande, appuyez sur la touche Fn et choisissez [OFF] pour le paramètre de flash CMD.

Réglage de l'éclairage du contrôleur

Appuyez sur la touche Fn de cette unité flash, puis indiquez le paramètre de puissance des groupes CTRL, RMT et RMT2.

TTL CH 1 CTRL HSS AUTO ZOOM RATIO CONTROL: OF +0.3 CTRL RMT RMT2 4 2 1

Exemple : lorsque la puissance de flash [4:2:1] s'affiche sur l'écran LCD, l'unité flash de chaque groupe utilisera une fraction de la puissance totale : 4/7, 2/7 et 1/7, respectivement.

- Lorsque le contrôleur est en mode flash MANUAL, il utilise la puissance de flash indiquée.

Remarques concernant les prises de vue avec flash sans fil (avec des communications optiques sans fil)

• Pendant les prises de vue avec flash sans fil, les mesures effectuées avec un flashmètre ou un thermocolorimètre ne sont pas disponibles en raison du préflash de l'unité flash.
• Lorsque [AUTO] est indiquée pour la couverture du flash (zoom) de cette unité flash utilisée en tant qu'unité distante, la couverture du flash est automatiquement définie sur 24 mm.
• Pendant les prises de vue avec des flashes à distance, le flashmètre P-TTL est automatiquement utilisé au lieu du système ADI.
• Vous pouvez utiliser simultanément plusieurs unités distantes (éloignées de l'appareil photo).
• Lorsque les unités distantes (éloignées de l'appareil photo) sont en mode flash MANUAL, chaque unité utilise la puissance de flash qui lui a été indiquée.
• Toutes les unités flash utilisées pour la prise de vue avec flash sans fil doivent partager le même canal sans fil (CH). Sur cette unité flash, vous pouvez indiquer le canal sans fil en appuyant sur le bouton MENU et en sélectionnant [• CH SET].

Illumination pour l'enregistrement de vidéos (éclairage à LED)

Vous pouvez utiliser l'éclairage à LED de cette unité flash comme source de lumière lors de l'enregistrement d'une vidéo. Il permet de créer un éclairage naturel dans un environnement qui n'est pas très bien éclairé, tel que dans une pièce, pour ajouter plus d'effets 3D à la vidéo.

Utilisation de l'éclairage à LED

1 Appuyez sur le bouton MENU (①) puis sélectionnez [LIGHT MODE].

LINK Fts TES 200M WL MODE MENU LOCK OFFs +ON ① FLASH DISTRIBUT. STD LIGHT MODE MEMORY

2 Appuyez sur le bouton central pour allumer l'éclairage à LED.

Pour éteindre l'éclairage, appuyez une nouvelle fois sur le bouton central.

3 Réglez la luminosité LED à l'aide de la molette de commande.

LIGHT MODE MENU EXIT - + ●LIGHT ON/OFF

- Pendant que l'éclairage à LED de l'unité flash est allumé, l'indicateur du mode flash (⚡) ne s'affiche pas sur l'appareil photo (c.-à-d. que le flash de l'appareil photo est désactivé).

- Selon l'objectif, l'appareil photo et les paramètres de luminosité utilisés lors de l'enregistrement de vidéos, il peut être difficile d'obtenir une balance des blancs adéquate. Dans ce cas, réglez la balance sur l'appareil photo.

- Pour éteindre l'éclairage à LED, appuyez sur le bouton MENU.

Remarques

Le faisceau LED peut être obstrué par l'extrémité de l'objectif, selon la taille de l'objectif installé sur l'appareil photo.

Exécution d'un flash test

Vous pouvez exécuter un flash test avant vos prises de vue. Si vous envisagez d'utiliser un flashmètre pour les prises de vue avec flash manuel (page 24), assurez-vous de réaliser un flash test.

Lorsque la touche TEST (①) s'allume en orange, appuyez sur la touche TEST.

LINK Fn TEST 200M ML M00I MENU LOCK OFF+•••ON ①

FR

• La touche TEST devient orange pour indiquer que l'unité flash est prête à fonctionner.
• La puissance du flash test varie selon la puissance de flash indiquée pour chaque mode de flash. Pendant les prises de vue en mode flash TTL, cette unité flash utilise un GN équivalant de 2.
• Avec la fonction de flash test, vous pouvez prévisualiser les ombres autour du sujet (prises de vue de mannequin). Sur cette unité flash, vous pouvez sélectionner [3TIMES] ou [4SEC] (éclairs en continu par intervalles réguliers de quatre secondes) pour des prises de vue de mannequin. Pour modifier le paramètre du flash test sur l'unité flash, appuyez sur le bouton MENU, sélectionnez [TEST], puis modifiez l'option de paramètre.
• Lorsque le paramètre de flash test [1TIME] ou [GROUP] est indiqué, vous pouvez appuyer d'une manière prolongée sur la touche TEST pour déclencher le nombre indiqué de flashes test à la fréquence et la puissance de flash indiquées dans le mode flash MULTI.
• Pour les prises de vue radio sans fil, vous pouvez appuyer sur le bouton de flash test sur l'unité de commande pour forcer la ou les unités de réception à déclencher un flash selon le paramètre de flash test défini sur l'unité de commande.
• Si cette unité flash est indiquée comme unité de commande pour les prises de vue radio sans fil, la touche TEST s'allume en orange lorsque toutes les unités flash, notamment les unités de réception, sont prêtes à fonctionner.

Sélection de la couverture du flash (zoom)

Sélection automatique de la couverture du flash (zoom auto)

Cette unité flash sélectionne automatiquement la couverture du flash appropriée selon la longueur focale de l'objectif de l'appareil photo d'une plage de 24 mm à 105 mm (zoom auto). Vous n'avez pas généralement à sélectionner manuellement la couverture du flash. Lorsque la couverture du flash (zoom) [AUTO] s'affiche sur l'écran LCD, la fonction de zoom automatique est activée.

- Si vous utilisez un objectif ayant une longueur focale inférieure à 24 mm avec la fonction de zoom automatique activée, [WIDE] clignotera sur l'écran LCD.

Dans ce cas, il est conseillé d'utiliser l'adaptateur grand angle intégré de cette unité flash. Pour utiliser l'adaptateur grand angle, sortez avec précaution l'adaptateur avec la feuille de réflexion, pliez l'adaptateur pour couvrir le tube à éclairs, puis poussez la feuille de réflexion dans l'unité flash.

• [WIDE] s'affiche sur l'écran LCD.
- Lorsque vous rétractez l'adaptateur grand angle, poussez-le à fond dans l'unité flash et assurez-vous que [WIDE] ne s'affiche pas sur l'écran LCD.
- Lorsque vous sortez l'adaptateur grand angle intégré, ne forcez pas trop car vous pourriez l'endommager.

• Lors de prises de vue frontale d'un sujet 2D avec un objectif dont la longueur focale est inférieure à 18 mm, la périphérie de l'écran risque d'apparaître un peu plus sombre en raison de la variation de l'intensité de la lumière entre le centre du flash et la périphérie de l'écran.
• Lorsque vous utilisez un objectif grand angle d'une longueur focale inférieure à 15 mm, la périphérie de l'écran risque d'être plus sombre.
• La longueur focale affichée sur l'écran LCD indique une longueur focale équivalent au format 35 mm.
• Cette unité flash ne prend pas en charge l'angle de vue d'un objectif hypergone (fish-eye) de 16 mm F2.8.
• Avant de ranger cette unité flash dans son étui, assurez-vous de pousser l'adaptateur grand angle et la feuille de réflexion dans l'unité.

Sélection manuelle de la couverture du flash (zoom manuel)

Vous pouvez sélectionner manuellement la couverture du flash de l'unité flash quelle que soit la longueur focale de l'objectif utilisé (zoom manuel).

Appuyez sur la touche ZOOM (①) puis sélectionnez la couverture du flash à l'aide des touches direction.

LINK Fn TEE 200M WL MODE MENU LOCK OFF+•••ON ① 200M AUTO 24 28 35 50 70 105 AUTO

Paramètre de distribution du flash

Vous pouvez appuyer sur le bouton MENU puis sélectionnez [FLASH DISTRIBUT.] pour indiquer le motif de distribution du flash. (Le paramètre de distribution du flash s'applique à la couverture du flash qu'elle soit automatique ou manuelle.)

FLASH DISTRIBUT. STD CENTER EVEN

STD : couverture du flash avec une distribution de flash standard

CENTER : couverture du flash avec la priorité accordée à des nombres guides

EVEN : couverture du flash > avec la priorité accordée à une périphérie plus large

Remarques

Selon la longueur focale indiquée dans la prise de vue, la périphérie de l'écran risque d'apparaître plus sombre. Dans ce cas, modifiez le motif de distribution du flash.

Prises de vue avec flash réfléchi

En dirigeant le tube à éclairs de l'unité flash vers le plafond ou un mur de la pièce au lieu du sujet, vous pouvez illuminer le sujet avec une lumière réfléchie, réduisant l'intensité des ombres et produisant un éclairage plus adouci à l'écran.

La synchronisation à grande vitesse est également disponible lors des prises de vue avec flash réfléchi.

1 Inclinez et tournez le tube à éclairs.

0° -8° 30° 45° 60° 75° 90° 120° 150°

Longueur focale de l'objectif	Angle de réflexion
70 mm minimum 30°, 45°
28 mm - 70 mm 60°
28 mm maximum 75°, 90°

0° 30° 45° 60° 75° 90° 120° 150° 180° 150° 120° 90° 75° 60° 45° 30°

Vue supérieure

2 Appuyez sur la touche MODE puis sélectionnez [TTL].

3 Appuyez sur le déclencheur pour prendre une photo.

s'affiche à l'écran LCD de l'unité flash pour indiquer la prise de vue avec flash réfléchi.

Utilisation de la feuille de réflexion

La feuille de réflexion crée une lueur dans les yeux du sujet et le rend plein de vie.

1 Sortez avec précaution l'adaptateur grand angle.

La feuille de réflexion est retirée également. Remettez uniquement l'adaptateur grand angle.

2 Inclinez le tube à éclairs de 90°.

3 Appuyez sur la touche MODE puis sélectionnez [TTL].

4 Appuyez sur le déclencheur pour prendre une photo.

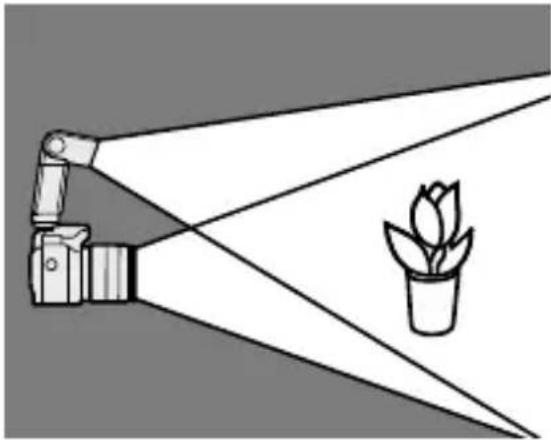

Macrophotographie

Inclinez le tube à éclairs légèrement lors de la prise d'objets à une distance de 0,7 m à 1 m de l'appareil photo pour assurer un éclairage précis.

1 Inclinez le tube à éclairs de 8°.

- Lors de la prise de vue d'un sujet plus près que 0,7 m, retirez l'unité flash de l'appareil photo et utilisez-le comme flash à distance (non fourni) (page 37), ou utilisez un flash annulaire pour macro ou bague à deux flashes (non fourni).

- Avec un grand objectif installé sur l'appareil photo, le faisceau du flash peut être obstrué par l'extrémité de l'objectif.

À propos de l'illuminateur AF

Si le paramètre de luminosité ou de contraste de l'appareil photo est insuffisant pour la prise de vue du sujet, l'illuminateur AF (éclairage à LED) à l'avant de l'unité flash risque de s'allument lorsque vous appuyez sur le déclencheur à mi-course pour la mise au point. L'illuminateur AF est une aide à la mise au point.

• L'illuminateur AF fonctionne même lorsque l'indicateur est affiché sur l'écran LCD.

• Pour modifier la luminosité de l'illuminateur AF, appuyez sur le bouton MENU, sélectionnez [AF LED LEVEL], puis [HIGH] ou [LOW].

- Pour désactiver l'illuminateur AF, utilisez le menu de l'appareil photo.

- Lorsque l'illuminateur AF de l'unité flash s'allume, l'illuminateur AF de l'appareil photo est désactivé.

- Lorsque l'appareil photo est en mode AF continu (l'appareil photo fait une mise au point sur le sujet en déplacement), l'illuminateur AF ne s'allume pas.

- Si la longueur focale de l'objectif est supérieure à 300 mm, l'illuminateur AF peut ne pas s'allumer. En outre, lorsque l'unité flash est retirée de l'appareil photo, l'illuminateur AF ne s'allume pas.

- Selon l'appareil photo sur lequel est fixée l'unité flash, l'illuminateur AF peut ne pas s'allumer.

Attribution des touches personnalisées

Vous pouvez attribuer une fonction de votre choix à certaines commandes sur la console de commande : touches direction, bouton central et molette de commande.

1 Appuyez sur le bouton MENU (①) puis sélectionnez [CUSTOM KEY].

LINK Fn TES 200M WL MODE MENU LOCK OFF+ +ON ① 3/3 CUSTOM KEY

2 Sélectionnez la commande de votre choix avec les touches direction.

3 Sélectionnez la fonction à attribuer.

CENTER $ 1/4 MENU MODE +/-/LEVEL ZOOM

Groupes	Fonctions attribuables	Descriptions	Molette et touches
			Molette	Centrale	Gauche	Droite	Haut	Bas
	MODE Paramètre	du mode flash -		○	○	○	○	○*
	#/LEVEL	Paramètre de la puissance	○	○	○* ○	○	○
	ZOOM	Paramètre de la couverture du flash (zoom)	○	○	○	○	○* ○
	CMD/CTRL FLASH	Paramètre de flash de l'unité de commande/contrôleur	-	○	○	○	○	○
	FLASH DISTRIBUT.	Paramètre de distribution du flash	-	○	○	○	○	○
	HSS	Paramètre de la synchronisation à grande vitesse	-	○	○	○	○	○
	RATIO CONTROL	Paramètre d'éclairage -		○	○	○	○	○
	RATIO VALUE	Paramètre du taux de puissance	-	○	○	○	○	○
	MODE(GROUP)	Paramètre de mode de groupe de flashes	-	○	○	○	○	○
	LIGHT MODE	Paramètre ON/OFF de l'éclairage à LED	-	○	○	○	○	○
	RECALL Rappel m émoire -			○	○	○	○	○
	MEMORY	Mémorisation d'une valeur de mode/paramètre	-	○	○	○	○	○
	WL MODE Paramètre du mode sans fil -			○	○	○* ○	○
	RECEIVER SET Paramètres du récepteur -			○	○	○	○	○
	GROUP	Paramètre de groupe sans fil	-	○	○	○	○	○
	RCV REMOTE	Paramètre distant du récepteur	-	○	○	○	○	○
	CH SET Paramètre CH radio sans fil -			○	○	○	○	○
	# CH SET	Paramètre CH optique sans fil	-	○	○	○	○	○
OTHERS	NOT SET Aucun p paramètre		○*	○* ○	○	○	○

* Paramètre par défaut établi en usine

Enregistrement/rappel des paramètres en mémoire

Vous pouvez enregistrer un des modes que vous utilisez souvent ou une combinaison de valeur dans [MR1] ou [MR2].

Enregistrement

1 Appuyez sur la touche MENU puis sélectionnez [MEMORY].

LINK Fm TEST 200M WL MODE MENU LOCK OFF+ON ① FLASH DISTRIBUT. STD LIGHT MODE MEMORY

2 Sélectionnez [MR1] ou [MR2].

Rappel

1 Appuyez sur la touche Fn puis sélectionnez le paramètre à rappeler.

2 Sélectionnez [MR1] ou [MR2] à l'aide de la molette de commande.

RECALL OFF MR1 MR2 MENU 5

• Pour modifier le paramètre mémorisé, rappelez et modifiez le paramètre, puis enregistrez-le de nouveau avec [MEMORY].
• Si vous n'envisagez pas d'utiliser le paramètre en mémoire, sélectionnez [OFF].
• Lors du rappel du paramètre en mémoire, [RESET] à l'écran des paramètres MENU est désactivé.

Remarques sur l'emploi

Pendant une prise de vue

• Ce flash émet un éclair puissant et ne doit donc jamais être utilisé directement devant les yeux.
• N'utilisez pas le flash 20 fois de suite ou à intervalles très rapprochés afin d'éviter toute surchauffe et dégradation de l'appareil photo et du flash. (40 fois de suite lorsque le niveau de puissance est de 1/32.) Cessez d'utiliser le flash et laissez-le refroidir pendant 10 minutes ou davantage en cas de déclenchements successifs rapides à la limite du nombre maximal de déclenchements.
• Pendant une prise de vue sans fil, cette unité flash peut se déclencher d'une manière imprévue car elle ne peut pas recevoir les signaux de communication du flash distant en raison de son emplacement. Dans ce cas, modifiez l'emplacement du flash distant ou le paramètre de canal sans fil.
• Ne laissez pas ce flash fixé à l'appareil photo lorsque vous rangez ce dernier dans un sac, par exemple. Cela risque de provoquer une panne de ce flash ou de l'appareil photo.
• Ne transportez pas ce flash alors qu'il est fixé à l'appareil photo. Cela peut provoquer une panne.
• N'utilisez pas le flash à proximité d'autres personnes lorsque vous tournez le tube

flash en mode de photographie avec flash réfléchi. L'éclair du flash risque d'altérer la vue et le tube flash brûlant peut provoquer une brûlure.

• Quand vous tournez le tube flash, veillez à ne pas coincer les doigts dans la partie rotative. Vous risqueriez de vous blesser.
• Cet appareil photo est conçu pour résister à la poussière et à l'humidité, mais il n'est pas étanche à l'eau ou aux éclaboussures.
• Lorsque vous fermez le voletcouvercle du compartiment des piles, appuyez fermement en le faisant glisser à fond. Veillez à ne pas vous blesser en coinçant le doigt lorsque vous refermez le volet-couvercle du compartiment des piles.

Piles

• Le niveau des piles affiché sur l'écran LCD peut être inférieur à la capacité réelle des piles, en raison de la température et des conditions de stockage. Le niveau des piles affiché peut redevenir correct quand le flash a été utilisé à quelques reprises.

• Les piles nickel-métal hydrure peuvent perdre soudainement de la puissance. Si l'indicateur de piles faibles se met à clignoter ou si le flash ne réagit plus au moment de la prise de vue, remplacez ou rechargez les piles.

• N'utilisez pas de piles lithiumion, car l'utilisation répétée du flash fait chauffer les piles, ce qui l'empêche de déclencher.

• Selon le temps écoulé depuis la fabrication des piles, la fréquence des éclairs et le nombre d'éclairs obtenus avec des piles neuves peuvent varier par rapport aux valeurs reprises dans le tableau.
• Ne retirez les piles qu'après avoir mis le flash hors tension et avoir patienté quelques minutes. Selon le type utilisé, les piles peuvent être brûlantes. Retirez-les avec précaution.
• Retirez et rangez les piles si vous prévoyez de ne pas utiliser l'appareil photo pendant un certain temps.

Température

• Le flash peut être utilisé sous une plage de températures comprises entre 0 °C et 40 °C.
• N'exposez pas le flash à des températures extrêmement élevées (par exemple en plein soleil à l'intérieur d'un véhicule) ou à une forte humidité.
• Pour éviter que de la condensation se forme sur le flash, placez-le dans un sac en plastique hermétiquement fermé lorsque vous le transportez d'un endroit froid vers un endroit chaud. Laissezle atteindre la température ambiante avant de le retirer du sac.

- La capacité des piles diminue lorsque la température est basse. Conservez votre appareil photo et les piles de rechange au chaud dans une poche intérieure lorsque vous prenez des vues par temps froid. Par temps froid, l'indicateur de piles faibles peut clignoter, même s'il reste de l'énergie dans les piles. Les piles récupèrent une partie de leur capacité lorsqu'elles sont réchauffées et atteignent la température ambiante.

Entretien

- Détachez ce flash de l'appareil photo. Nettoyez le flash avec un chiffon doux et sec. Si le flash a été au contact du sable, vous risquez d'endommager sa surface si vous le frottez. Vous devez donc le nettoyer délicatement avec une soufflette. En cas de taches rebelles, utilisez un chiffon légèrement humidifié d'eau claire ou d'eau tiède puis essuyez-le avec un chiffon doux et sec. N'utilisez jamais de solvants puissants, tels que des diluants ou de la benzine, car ils risquent de ternir la finition de la surface.

- Si des empreintes ou des saletés adhèrent à l'objectif ou au tube flash, nous vous recommandons de les éliminer délicatement, puis de frotter l'objectif ou le tube flash avec un chiffon doux.

Spécifications

Nombre guide

Flash normal/distribution de flash STD (ISO 100)

Flash manuel/format 35 mm

Niveau de puissance	Réglage de la couverture du flash (mm)
	15* 24	28 35 50	70 105
1/1	13 23	25 26 30	36 45
1/2	9,2 16,3	17,7 18,4	21,2 25,5	31,8
1/4	6,5 11,5	12,5 13 15	18 22,5
1/8	4,6	8,1	8,8	9,2	10,6	12,7	15,9
1/16	3,3	5,8	6,3	6,5	7,5	9	11,3
1/32	2,3 4,1	4,4 4,6 5,3	6,4 8
1/64	1,6 2,9	3,1 3,3 3,8	4,5 5,6
1/128	1,1	2	2,2	2,3	2,7	3,2	4

* Lorsque l'adaptateur grand-angle est fixé.

Format APS-C

Niveau de puissance	Réglage de la couverture du flash (mm)
	15* 24	28 35 50	70 105
1/1	13 24	26 30 36	41 45
1/2	9,2	17 18,4	21,2 25,5	29 31,8
1/4	6,5 12	13	15 18 20,5	22,5
1/8	4,6 8,5	9,2 10,6	12,7 14,5	15,9
1/16	3,3	6	6,5	7,5	9	10,3	11,3
1/32	2,3	4,2	4,6	5,3	6,4	7,2	8
1/64	1,6	3	3,3	3,8	4,5	5,1	5,6
1/128	1,1	2,1	2,3	2,7	3,2	3,6	4

* Lorsque l'adaptateur grand-angle est fixé.

Flash plat HSS/distribution de flash STD (ISO 100)

Flash manuel/format 35 mm

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	15* 24	28 35 50	70 105
1/250	4,6	8,4	9,1	9,5	11,3	12,9	16
1/500	3,2 5,9	6,4 6,7 8	9,1 11,3
1/1000	2,3 4,2	4,6 4,8 5	7 6,4 8
1/2000	1,6 3 3	2 3,4 4 4,6	5,7
1/4000	1,1	2,1	2,3	2,4	2,8	3,2	4
1/8000	0,8	1,5	1,6	1,7	2	2,3	2,8
1/16000	0,6	1	1,1	1,2	1,4	1,6	2

* Lorsque l'adaptateur grand-angle est fixé.

Format APS-C

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	15* 24	28 35 50	70 105
1/250	4,6 8,7	9,5 11,3 12	9 15,3 16
1/500	3,2 6,2	6,7 8 9,1	10,8 11,3
1/1000	2,3	4,4	4,8	5,7	6,4	7,7	8
1/2000	1,6 3,1	3,4 4 4,6	5,4 5,7
1/4000	1,1	2,2	2,4	2,8	3,2	3,8	4
1/8000	0,8	1,5	1,7	2	2,3	2,7	2,8
1/16000	0,6	1,1	1,2	1,4	1,6	1,9	2

* Lorsque l'adaptateur grand-angle est fixé.

Fonctions radio sans fil :

Bande de fréquences : 2,4 GHz

Nombre de canaux : 14 canaux

Distance de communication : environ 30 m (98,4 pi) (Calculée selon nos conditions de mesure.)

• La distance donnée cidessus est valable en l'absence d'obstacle, de blindage et d'interférences radioélectriques.
• La distance de communication peut être réduite en fonction de la position du produit, du milieu environnant et des conditions météorologiques.

Fréquence/Répétition

	Alcaline Nickel hydrure
Fréquence (s) Environ 0,1 - 2,5 Environ 0,1 - 2,0
Répétition(nombre)	Environ 210 ou plus Environ 270 ou plus

- La répétition est le nombre approximatif de fois possibles avant qu'une pile neuve soit complètement inutilisable.

Contrôle de flash Contrôle de flash avec pré-flash (P-TTL/ADI)

Performance du 40 éclairs à raison de 10 éclairs par seconde flash en continu (Mode flash normal, niveau de puissance 1/32, 105 mm, pile au nickel-métal hydrure)

Illuminateur AF Mode flash automatique avec un contraste et une luminosité faibles

Plage de fonctionnement (Lorsqu'un objectif 50 mm avec une ouverture réglée sur F5.6 est installée et que [AF LED LEVEL] de l'unité flash est réglé sur [HIGH])

Zone centrale (Environ) : 0,5 m à 6 m (1 pi. 7 3/4 po. à 19 pi. 8 1/4 po.)

Zones périphériques (Environ) : 0,5 m à 3 m (1 pi. 7 3/4 po. à 9 pi. 10 1/8 po.)

Éclairage à LED Intensité lumineuse au centre : environ 400 lx à 0,5 m (1 pi. 7 3/4 po.) ou environ 100 lx à 1 m (3 pi. 3 3/8 po.)Distance d’éclairage : environ 1 m (3 pi. 3 3/8 po.) (Lors de l’enregistrement de films, réglé sur ISO 3200 & F5.6)Distance focale prise en charge : 35 mm (angle de vue en format 35 mm)Temps d’éclairage en continu : environ 4 heures (avec des piles alcalines AA, intensité lumineuse centrale)Température de couleur : environ 5 500 K
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Température de stockage	-20 °C à +60 °C (-4 °F à +140 °F)
Dimensions (Environ)	69,4 mm × 113,7 mm × 88,3 mm (2 3/4 po. × 4 1/2 po. × 3 1/2 po.) (l/h/p)
Poids (Environ)	317 g (11,2 oz) (sans les piles)
Alimentation CC 6 V
Piles	Quatre piles alcalines type LR6 (type AA)
recommandées	Quatre piles au nickel-métal hydrure rechargeables type AA
Articles inclus	Unité Flash (1), Capuchon de protection de connecteur (1), Mini-support (rangé dans l’étui de transport) (1), Étui de transport (1), Jeu de documents imprimésLe nombre entre parenthèses indique la quantité.

Les fonctions présentées dans ce mode d'emploi dépendent des conditions de test au sein de notre entreprise.

La conception et les spécifications peuvent être modifiées sans préavis.

Marque commerciale

« Multi Interface Shoe » est une marque commerciale de Sony Corporation.
