11335K - Marteau BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 11335K BOSCH au format PDF.
| Type de produit | Marteau de démolition |
| Marque | Bosch |
| Modèle | 11335K |
| Tension nominale | 120 V |
| Fréquence | 50-60 Hz |
| Intensité nominale | 15 A |
| Vitesse à vide | 1 300 coups/min |
| Type de tige | Foret pneumatique standard 1 1/8" hex ou foret de blocage interne Bosch |
| Classe d'isolation | Double isolation (construction classe II) |
| Poignée auxiliaire | Poignée articulée orientable à 360° |
| Poignée de contrôle des vibrations | Oui, amortissement des vibrations réglable |
| Interrupteur | Marche/Arrêt à bascule protégé contre la poussière |
| Graissage | Graisse spéciale pour engrenages, remplacement recommandé lors du changement des balais |
| Balais de charbon | Système de balais éjectables, arrêt automatique pour remplacement |
| Roulements | Remplacement conseillé tous les deux changements de balais |
| Nettoyage | À l'air comprimé avec lunettes de sécurité ; éviter solvants agressifs |
| Cordon d'alimentation | Rallonge recommandée : calibre 14 AWG pour 15 A jusqu'à 15 m |
| Garantie | 1 an (pièces défectueuses), ne couvre pas les accessoires |
| Sécurité | Protecteurs d'oreilles, lunettes de sécurité, gants, GFCI recommandé |
| Utilisation | Pour démolition du béton, brique, pierre ; deux mains requises |
FOIRE AUX QUESTIONS - 11335K BOSCH
Questions des utilisateurs sur 11335K BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Marteau au format PDF gratuitement ! Retrouvez votre notice 11335K - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 11335K de la marque BOSCH.
MODE D'EMPLOI 11335K BOSCH
IMPORTANT : Lire avant usage
IMPORTANTE: Leer antes de usar
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funciona y seguidad
11335K
BOSCH
Pour obtenir des informations et les adresses de nos centres de service après-vente, appepez ce numero gratuite
Version française Voir page 12
| Symboles relatifs à la sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez dire le mode d'emploi et dire la signification de ces symboles. | |
| ! | C'est le symbole d'alerte relatif à la sécurité. Il est utilisé pour vous avertir de l'existence possible d'un danger de lésion corporelle. Obéissez à tous les messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort. |
| △DANGER | DANGER indique une situation dangereuse qui, si elle n'est pas évitée, causera la mort d'une personne ou une blessure grave. |
| △AVERTISSEMENT | AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, pourrait cause la mort d'une personne ou une blessure grave. |
| △MISE EN GARDE | MISE EN GARDE, conjointement avec le symbole d'alerte en liaison avec la sécurité, indique une situation dangereuse qui, si elle n'est pas évitée, causera une blessure légère ou modérée. |
Avertissements généraux concernant la sécurité des outils electroportatifs
A VERTISSEMENT
Veuillez dire tous les avertissements et toutes les consignes de sécurité. Si l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un
risque de chic électrique, d'incendie et/ou de blessures corporelles graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SECURITE POUR REFERENCE FUTURE.
Dans les avertissements, le terme « outil electroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé. Les risques d'accident sont plus élevés quand on travaillée dans un endroit encombre ou nombre.
N'utilise pas d'outils electroportatifs dans des atmospheres explosives, comme par exemple en presence de gaz, de poussières ou de liquides inflammables. Les outils electroportatifs produit des étincelles qui risquent d'enflammer les poussières ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous servez d'un outil electroportatif. Vous risquez une perte de contrôle si on vous distrustait.
Sécurité électrique
Les fiches des outils electroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N'utilise pas d'adaptateur de prise avec des outils electroportatifs munis d'une fiche de terre. Le risque de chocolélectrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond.
Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigerateurs. Le risque de chocolélectrique augmente si votre corps est relié à la terre.
N'exposez pas les outils electroportatifs à la pluie ou à l'humidité. Si de l'eau penètre dans un outil electroportatif, le risque de chocoléctrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l'outil electroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pieces mobiles. Les cordons abimés ou emmèls augmentent les risques de chocoléctrique.
Si vous utilisez un outil electroportatif à l'extérieur, employez une rallonge conçue pour l'extérieur. Ces rallonges sont faites pour l'extérieur et réduisent le risque de chic electrique.
S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de chic électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil electroportatif. N'employez pas d'outils electroportatifs quand vous etes fatigue ou sous I'emprise de drogues, d'alcool ou de medicaments. Quand on utilise des outils electroportatifs, il suffit d'un moment d'inattention pour causer des blessures corporelles graves.
Utilisez des équipements de sécurité personelle. Portez toujours une protection oculaire. Le port d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidéraptantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle.
Évitez les démarrages intempéstifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents.
Enlevez toutes les clés de réglage avant demettre l'outil electropotatif en marche. Si on laisse une clé sur une piece tournante de l'outil electropotatif, il y a risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une belle assise et un bon équilibre. Ceci vous permettra de mistriser l'outil électroportatif dans des situations inattendues.
Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N'approche pas les cheveux, les vêtements ou les gants des pieces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pieces en mouvement.
Si l'outil est muni de dispositifs permettant le raccordement d'un système d'aspiration et de collecte des poussieres, assurez-vous que ces dispositifs sont raccordes et utilisés correctement. L'utilisation d'un depoussiereur peut réduire les dangers associés à l'accumulation de poussière.
Utilisation et entretien des outils électroportatifs
Ne forcez pas sur l'outil electroportatif. Utilisez l'outil electroportatif qui convient à la tâche à effectuer.
L'outil qui convient à la tâche fait un meilleur travail et est plus sur à la vitesse pour lequel il a été concu.
Ne vous servez pas de l'outil electroportatif si son interrupteur ne parvient pas à lemettre en marche ou à l'arreter. Tout outil electroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé.
Débranche la fiche de la prise ou enlevez le bloc-pile de l'outil électroportatif avant tout réglage, changement d'accessoires ou avant de ranger l'outil électroportatif. De telles mesures de sécurité préventive réduisent le risque de démarriage interpestif de l'outil électroportatif.
Rangez les outils electroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permette pas à des personnes qui ne connaissent pas l'outil electroportatif ou qui ignoret ces consignes de s'en servir. Les outils electroportatifs sont dangereux dans les mains d'utilisateurs inéxpérimentés.
Entretenez les outils electroportatifs. Vérifiez que les pieces mobiles sont alignées correctement et ne coince pas. Vérifiez qu'il n'y a pas de pieces cassées ou d'autre circonstance qui risquent d'affector le fonctionnement de l'util electroportatif. Si l'util est abimé, faites-le réparer avant de l'utiliser. De nombreux accidents sont causés par des outils electroportatifs mal entretenus.
Maintenez les outils coupants affutés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affutés sont moins susceptibles de coincer et sont plus facés à maitriser.
Utilisez l'outil electroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d'outils electroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résultat en une situation dangereuse.
Entretien
Faites réparer vous outil electroportatif par un agent de service qualifié n'utilisant que des pieces de rechange identiques. Ceci assure que la sécurité de l'outil electroportatif est réservée.
Consignes de sécurité pour le marteau de démolition
Portez des protecteurs d'oreilles. L'exposition au bruit peut cause une perte d'acuity auditive.
Utilisez la ou les poignée(s) auxiliaire(s) si elle est/elles sont fournie(s), avec l'outil. Une perte de contrôle pourrait cause des blessures physiques.
Tenez les outils électroportatifs par ses surfaces de préhension isolées lorsque vous effectuez une opération à l'occasion de laquelle outils de coupe
risque d'entrée en contact avec un fil caché ou avec son propre cordon d'alimentation. Tout contact de l'accessoire de coupe avec un fil sous tension risque demettre aussi sous tension les parties métalliques exposées de l'outil electrolyportatif, ce qui pourrait causer un choc électric pour l'opérateur.
Utilisez un détector de métaux afin d'établit s'il y a des tuyaux d'eau ou à gaz dissimulés dans l'aire de
travail ouappelez lacompagnie de service public locale pour assistance avant de commencer l'opération.Lefait de frapper une conduite de gaz ou de couper dans cette-ci provoquera une explosion. L'eau PENETRANT dans un appeareil electrique peut entrainer une electrocution.
Portez toujours des lunettes à coques laterales ou des lunettes de protection en utilisant cet outil. Utilisez un respirateur ou un masque antipoussières pour les applications qui produit de la poussière. Les lunettes de sécurité ou la protection oculaire permettent de dévier les fragments de matériel qui pourrait être projétés vers votre visage et vos yeux. La poussière générae ou les gaz libérés par le matériel que vous travailliez (par ex. tuyaux à isolation amiente, radon) peuvent cause des difficultés respiratoires.
Utilisez des gants rembournés écais et limitez le temps d'exposition en prénant des pauses féquentes. Les vibrations produites par le mouvement de percussion peuvent être nocives pour les mains et les bras.
N'utilisiez pas de forets et d'accessoires émoussés ou endommages. Les forets émoussés ou endommages ont tendance à gripper dans l'ouvrage.
Utilisez toujours les deux poignées pour bien maitriser ce martreau. Ne tentez jamais de le tenir d'une seule main pendant l'utilisation. Cela développe des forces de percussion intenses et vous risquez d'en perdre le contrôle si vous le maniez d'une seule main.
Placez-vous de manière à éviter d'être pris entre l'outil ou la poignée latérale et les murs ou les montants. Si l'embout vient à brider ou à se coincer dans l'ouvrage, la réaction de l'outil risque de vous écraser la main ou la jambe.
Ne frappez pas le foret avec une masse ou un marteau à main en tentant de déloger un foret grippé ou coince. Des fragments métalliques pourraient se detacher du foret et vous frapper ou frapper des personnes générées.
Ne jamais déposer l'outil avant que le moteur ne se soit complètement arrêté.
En retardant le foret de l'outil, évitez tout contact avec la peau et utilisez des gants protecteurs appropriés en saississant le foret ou l'accessoire. Les accessoires peuvent être chauds après une utilisation prolongée.
Avertissements supplémentaires concernant la sécurité
L'emploi d'un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d'électricien en caoutchou améliorent votre sécurité personnelle.
N'utilisez pas un outil concu uniquement pour le C.A. sur une alimentation en C.C. Meme si l'outil semble fonctionner, les composants electriques d'un outil prevu pour le C.A. tomberont probablement en panne et risquent de creer un danger pour l'utiliser.
Maintenez les poignées sèches et exemples d'huile et de graisse. On ne pas mañtriser un outil electroportatif en toute sécurité quand on a les mains glissantes.
Créez un agenda d'entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n'en démonter aucune piece car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l'essence, le tetrachlorure de carbone, l'ammoniaque, etc. risquent d'abimer les plastiques.
Risque de blessure pour l'utilisateur. Le cordon d'alimentation electrique ne doit etre réparé que par un
Centre de service usine de Bosch ou par une Station service agreée de Bosch.
AVERTISSEMENT
Les travaux à la machine tel que
ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent creer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congenitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple :
- Le plomb provenant des peintures à base de plomb,
- Les cristaux de silices provenant des briques et du ciment et d'autres produits de maconnerie, et
L'arsenic et le chrome provenant des bois traités chimiquement.
Le niveau de risque d'à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.
Symboles
IMPORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil défacon plus efficace et plus sure.
| Symbole Désignation / Explication | |
| V Volts (voltage) | |
| A Ampéres (courant) | |
| Hz Hertz (réquence, cycles par seconde) | |
| W Watt (puissance) | |
| kg Kilogrammes (poids) | |
| min Minutes (temps) | |
| s Seconds (temps) | |
| Ø | Diamètre (taille des mèches de perceuse, meules, etc.) |
| n₀ | Vitesse à vide (vitesse de rotation, à vide) |
| n Vitesse | nominale (vitesse maximum pouvant être atteinte) |
| .../min | Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute) |
| 0 Position | d'arrêt (vitesse zéro, couple zéro...) |
| 1, 2, 3, ... | Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande) |
| I, II, III, | Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0) |
| → | Flèche (action dans la direction de la flèche) |
| ~ | Courant alternatif (type ou caractéristique du courant) |
| = | Courant continu (type ou caractéristique du courant) |
| ~ | Courant alternatif ou continu (type ou caractéristique du courant) |
| □ | Construction classe II (désigne des outils construits avec double isolation) |
| ± | Borne de terre (borne de mise à la terre) |
Symboles (suite)
IMPORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
| Symbole Désignation / Explication | |
| Alerte l'utilisateur pour dire le mode d'emploi | |
| Alerte l'utilisateur pour porter des lunettes de sécurité | |
| Ce symbole signifie que cet outil estapprovéd par Underwriters Laboratories. | |
| C US | Ce symbole signifie que cet outil estapprovéd par Underwriters Laboratories selon les normes des États-Unis et du Canada. |
| SE | Ce symbole signifie que cet outil estapprovéd par l'Association canadienne de normalisation. |
| US | Ce symbole signifie que cet outil estapprovéd par l'Association canadienne de normalization selon les normes des États-Unis et du Canada. |
| Intertek | Ce symbole signifie que cet outil estapprovéd par Intertek Testing Services selon les normes des États-Unis et du Canada |
| NOM-ANCE | Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM. |

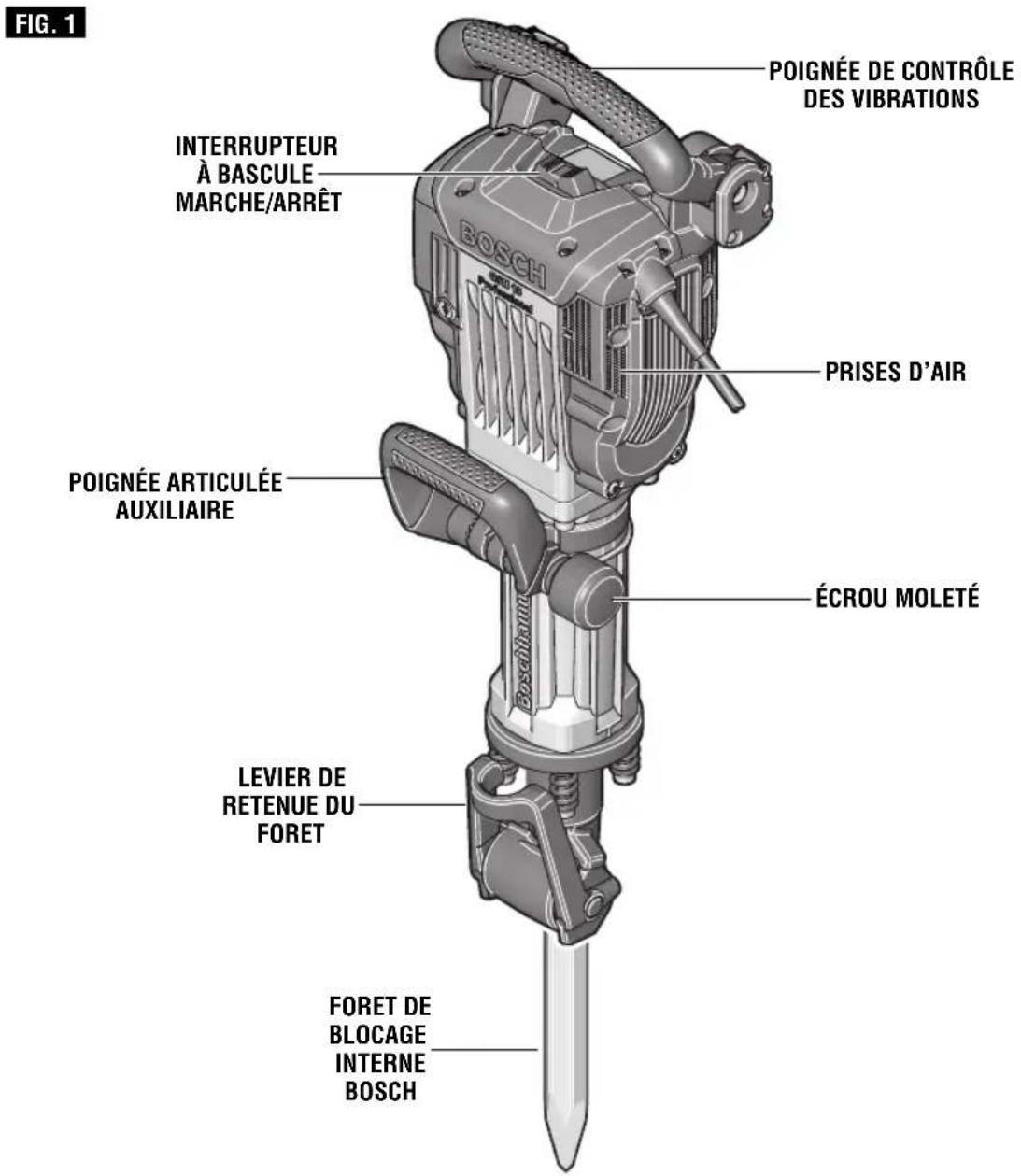

Description fonctionnelle et specifications
A VERTISSEMENT
Débranche la fiche de la prise de courant avant d'effectuer quelles assemblage ou réglage que ce soit ou de changer les accessoires. Ces
mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
Marteau de démolition
Numero de modulo
11335K
Tension nominale
120V 50 - 60Hz
Intensité nominale
15.0A
Vitesse a vide
1 300 b/min
Type detige
Foret pneumatique standard 1 1/8 hex., ou foret de blocage interne Bosch.
Assemblage
POIGNEE ARTICULEE AUXILIAIRE
La poignée articulée auxiliaire peut être tournée dans n'importe qu'elle position. Desserrez l'écrou moleted, faites tourner la poignée autour de l'outil jusqu'à la position désirée et serrez solidement l'écrou moleted (Fig. 1).
La poignée articulée auxiliaire peut également être montée de façon à être orientée face à l'autre côté de l'outil. Dévissez complètement l'écrou moleté, puis tirez sur le boulon hexagonal (vers le haut) pour le detacher. Tirez la poignée sur le côte et inclinez l'élément de serrage restant de 180^ . Montez la poignée dans l'ordre inverse.

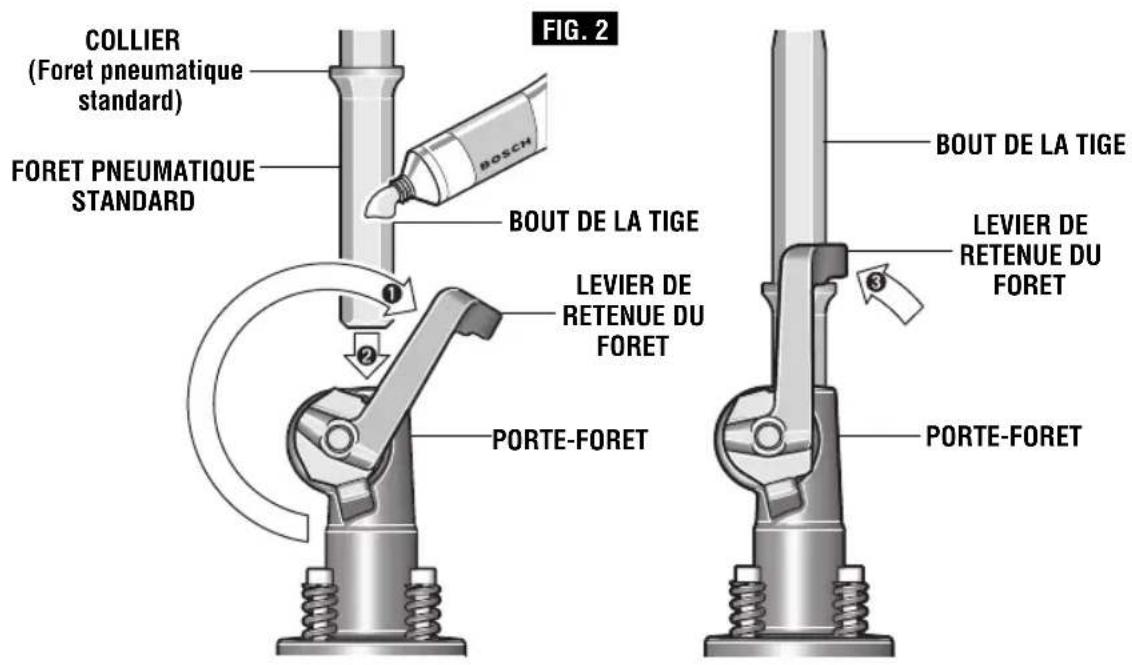

POSE DE L'EQUIPEMENT ACCESSOIRE
Nettoyez la tige de l'embout pour en enlever toute saleté, puis enduisez-la modération d'une huile ouGRAISE legere. Toutefois, si vous nevez changer fréquement d'embouts et ne pouze pas faire autrement que de les laisser dans la saleté, le sable ou la poussière de béton, il est préféable d'en essuyer la tige sans la lubrifier.
Pour bloquer le foret pneumatique en place, abaissez le levier de retenue du foret entierement vers le bas et haut du fond, et levez le levier entierement vers le haut du cote opposé. Pour bloquer, insérez le foret pneumatique jusqu'au frappeur, et abaissez le levier de retenue auor de la tige sous le collier d'accessoire, comme illustré à la Figure 2.

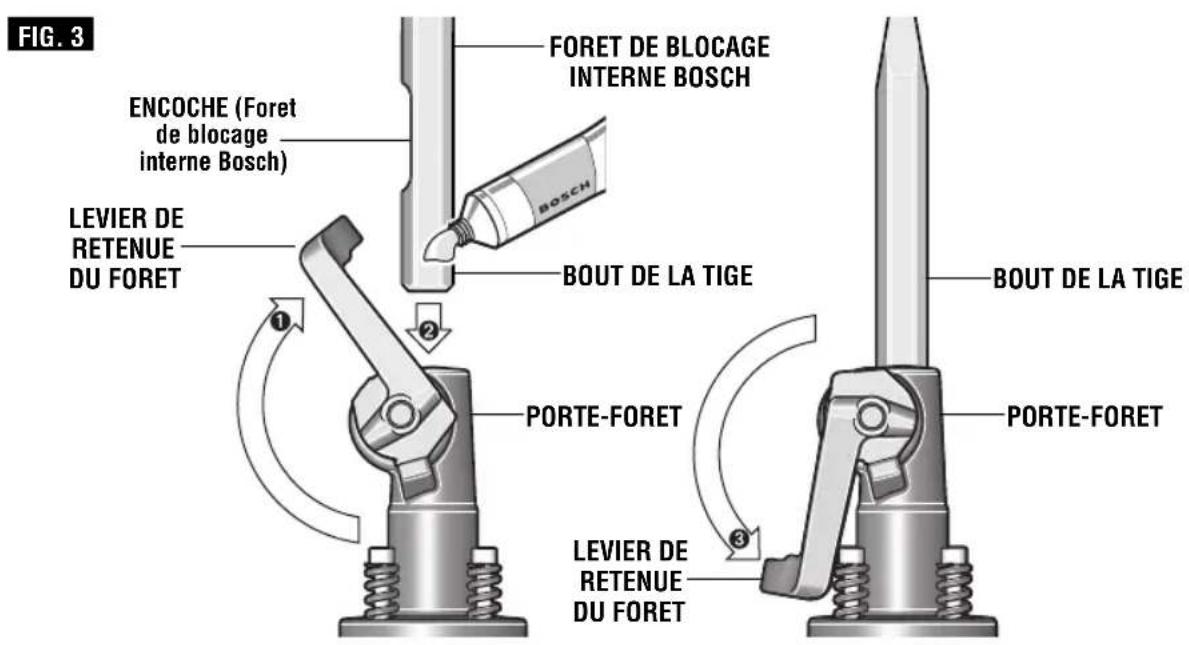

Pour bloquer le foret de blocage interne Bosch en place, abaissez le levier de retenue du foret jusqu'à ce que vous puissiez glisser le foret de blocage interne jusqu'au frappeur. REMARQUE: l'encoche du foret de blocage interne doit toujours être dirigé vers le levier de retenue. Pour bloquer, levez le levier de retenue du foret entièrement vers le haut, comme illustré à la Figure 3.
REMARQUE: Le marteau rotatif ne produit les résultats attendus que si vous l'équipe d'embouts bien affués et en parfait état. Les frais d'entretien de
l'équipement sont minimes comparés au temps que vous épargnerez.
DEPOSE DE L'EQUIPEMENT
ACCESSION
A VERTISSEMENT
L'équipement peut être chaud après
l'usage. Évitez tout contact avec la peau et utilisez un chiffon ou des gants protecteurs appropriés pour déposer.
Pour déposer un accessoire, procédez à l'inverse de la pose. Prenez l'habitude de nettoyer les accessoires à leur enlevlement.
Consignes de fonctionnement
INTERRUPTEUR A BASCULE MARCHE/ARRÉT
POUR METTRE L'OUTIL EN MARCHE, appuyez sur l'interrupteur protégé contre la poussière de manière à lemettre àla position numero 1.
POUR METTRE L'OUTIL À L'ARRÊT, appuyez sur l'interrupteur de manière à lemettre à la position numéro 0 (Fig.1).
À basse température, la machine n'atteint sa force d'impact maximum qu'après un certain temps.
Ce délambda de mise en marche peut être raccourci en tapant une fois le ciseau de l'outil contre le sol.

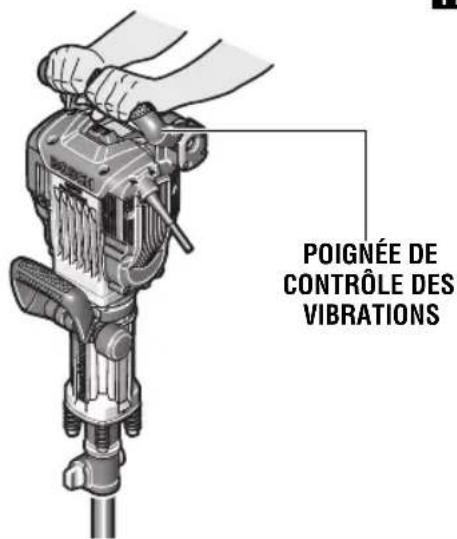

POIGNEE DE CONTROLE DES VIBRATIONS
Pendant que vous travailliez, tenez l'outil des deux mains par la poignée. Il est possible de déplacer la poignée vers le haut et vers le bas autour de son axe d'environ 30~mm Ceci permet d'amortir les vibrations (Fig.4). Pour obtenir I'amortissement maximum de I'impact, ne travailliez qu'vec une pression moderée.
FIG.4
CONSEILS PRATIQUES
On peutmettre l'outil en marche de I'une ou I'autre main.MettezI'outil en equilbre des deux mains, et reposez I'outil sur la hanche.
Pour deilleurs résultats dans le beton, exercez une pression uniforme sans excedes de force. Autrement, l'outil ne donnea pas le rendement prevu.
Commencez à marteler à angle droit jusqu'à ce que la surface à casser soit ciselée. Retirez le marteau à angle de 60^ par rapport à la surface à casser.
N'applique pas plus de force qu'il faut pour maintainir le poids de l'outil sur l'accessoire.
Tous les marteaux garnis de graisse mettent un peu de temps à se rechauffer. Selon la température de la
piece, le temps peut varier de 15 secondes (90^) à 2 minutes (32^) . Un marteau neuf n'atteindra sa pleine performance qu'après avoir fait l'objet de rorage approprié, à savoir jusqu'à 5 heures de fonctionnement.
Évitez de faire marcher l'outil à vide. Les coups à videsont ce qui endommage le plus un marteau àpercussion.
Tel qu'il a ete signale anterieurement, l'entretien des accessoires et la propriete des prises d'air influent directement sur le rendement de I'outil. Adoptez un programme d'entretien que vous suivrez regulierement.
Extraction de la poussière
Pour parcourir la sélection des systèmes de collecte de la poussière et pour dire le mode d'emploi, consultez le document intitulé « Mode d'emploi / Consignes de sécurité » relatif aux « Accessoires d'extraction de
poussière pour marteaux ordinaires et marteaux perforateurs » accompagnant votre outil ou l'accessoire d'extraction de poussière.
Entretien
Service
AVENTISSEMENT
L'entretien préventif effectué
par des employés non auto risés peut entraîner un position noment errone des composants et des fils internes, et ainsi cause des dangers séveres. Il est recom man dé que l'entretien et la réparation de nos outils soient confiés à un centre de service-usine Bosch ou à un centre de service après-vente Bosch/agréé.
GRAISSAGE DE L'OUTIL
Votre outil Bosch a ete convenablement graissé et est pret à utiliser. Il est recommendé que les outils à engrenages soient regraissés avec une graisse spéciale à l'occasion de tout remplacement de balais.
BALAIS DE CHARBON
Les balais et le collecteur de votre outil ont été concus pour donner plusieurs heures de fonctionnement sans alées.
Votre outil est équipé d'un système de balais éjectables. L'outil s'arrête lorsqu'un remplacement de balais, un graissage et un entretien préventif seront nécessaires.
Vous ne devriez utiliser que les balais de rechange d'origine Bosch qui con viennent spécialement à votre outil.
ROULEMENTS
Tous les deux remplacements de balais, il faudrait confier le remplacement des roulements à un centre de service-usine Bosch ou à un centre de service après-vente Bosch agreé. Les roulements qui sont devenus bruyants (à cause de sciage de matérielux très abrasifs ou de durs efforts) devraient être replacés à l'instant pour éviter la surchauffe et la dé-faillance du moteur.
Nettoyage
AVERTISSEMENT
Pour éviter le risque d'acci -
dents, débranchez toujours l'outil de la prise de courant avant de procéder au nettoyage ou à l'entretien. Vous pouvez très bien le nettoyer à l'air com primé. Dans ce cas, portez toujours des lunettes de sécurité.
Gardez les prises d'air et les interrupteurs propres et libres de débris. N'essayez pas de les nettoyer en introduisant des objets pointus dans leurs ouvertures.
MISE EN GARDE
Certsains agents de nettoyages et certains
dissolvants abiment les pieces en plastique. Parmi ceux-ci se trouvent: l'essence, le tetrachlorure de carbone, les dissolvants de nettoyage chlorés, l'ammoniaque ainsi que les détergents domestiques qui en contiennent.
Cordons de rallonge
A VERTISSEMENT
Si un cordon de rallonge s'avere
necessaire, vous doivent utiliser un cordon avec conducteurs de dimension ajusté pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifilaires pourvus de fiches à trois broches ainsi que des prises à trois broches.
REMARQUE: Plus le calibre du cordon est petit, plus sa capacité est élevé.
DIMENSIONS DE RALLONGES RECOMMANDÉES OUTILS 120 VOLTS COURANT ALTERNATIF
| Intensité nominale de l'outil | Calibre A.W.G. Calibre en mm2 | |||||||
| Longueur en pieds Longueur en mètres | ||||||||
| 25 50 | 100 | 150 | 15 30 | 60 120 | ||||
| 3-6 | 18 | 16 | 16 | 14 | 0.75 | 0.75 | 1.5 | 2.5 |
| 6-8 | 18 | 16 | 14 | 12 | 0.75 | 1.0 | 2.5 | 4.0 |
| 8-10 | 18 | 16 | 14 | 12 | 0.75 | 1.0 | 2.5 | 4.0 |
| 10-12 | 16 | 16 | 14 | 12 | 1.0 | 2.5 | 4.0 | - |
| 12-16 | 14 | 12 | - | - | - | - | - | - |
Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portafits et d'établi BOSCH seront exemptes de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L'ACHETEUR sous la presente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l'obligation de replacer ou réparer gratuitement les pieces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou àquelque réparation bricolée par quelqu'un autre que le vendeur ou le personnel d'une station-service agrée. Pour prévenir une réclamation en vertu de cette garantie limite, vous vedez renvoyer l'outil électrique portatif ou d'établi complet, port paye, à tout centre de service/agree ou centre de service usine. Veuillez consulterVote annaire téléphonique pour les adresses.
LA PRESENTE GARANTIE NE S'APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÉCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
T OUTE GARANTIE IMPLICITE SERA LIMITEE COMME DUREE A UN AN A COMPTER DE LA DATE D'ACHAT. CERTAINS ETATS AMERICAINS, CERTAINES PROVINCES CANADIENNES N'ADMETTANT PAS LE PRINCIPLE DE LA LIMITATION DE LA DUREE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S'APPLICIQUENT PAS À VOIRTE CAS.
EN AUCUN CAS LE VENDEUR NE SAURAIT ETRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES DE PROFITS) CONSECUITIFS À LA VENTE OU L'USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRIÇAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTANT PAS LE PRINCICE DE LA LIMITATION NI L'EXCLUSION DES DOMMAGES INIRECTS ET CONSEQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S'APPLICANT PAS À VOTRÉ CAS.
LA PRESENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DETERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRÊNTS ETATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.
CETTE GARANTIE LIMITEE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉATS-UNIS D'AMÉRIQUE, AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOITRE IMPORTATEUR OU REVENDEUR BOSCH LOCAL.
