GMBR42NGRD - Plaque de grill Hestan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de grill encastrable ou sur chariot
Marque	Hestan
Modèle	GMBR42NGRD
Largeur	42 po (106,7 cm)
Profondeur	23,5 po (59,7 cm)
Hauteur	11,5 po (29,2 cm) (hors chariot)
Alimentation gaz	Gaz naturel ou propane liquide (GPL)
Alimentation électrique	120 V / 60 Hz, circuit protégé GFCI
Brûleurs principaux	Trellis Burners™ en acier inoxydable (brûleurs de saisie et de gril)
Brûleurs de saisie	Brûleurs à infrarouge (optionnels selon modèle)
Tournebroche	Brûleur à infrarouge dédié, moteur intégré (charge max 50 lbs / 22,7 kg)
Fumoir	Plateau à copeaux de bois inclus
Allumage	Électronique par incandescence pour brûleurs principaux ; étincelle pour brûleur latéral
Matériau	Acier inoxydable (corps, grilles DiamondCut)
Grilles de cuisson	DiamondCut en acier inoxydable
Plateaux radiants	Acier inoxydable avec briquettes céramiques
Utilisation	Extérieur uniquement, dégagement min. 12 po (30 cm) des matériaux combustibles
Garantie	1 an pièces et main-d'œuvre ; extensions sur certains composants (corps, brûleurs, etc.)
Pièce détachée clé	Ensemble détendeur/tuyau GPL réf. 014309
Entretien	Nettoyage régulier à l'eau savonneuse ; brossage des grilles chaudes ; vérification des brûleurs et orifices

FOIRE AUX QUESTIONS - GMBR42NGRD Hestan

Comment allumer le grill Hestan GMBR42NGRD ?

Ouvrez le couvercle. Appuyez sur le bouton du brûleur choisi pendant 5 secondes, puis tournez-le sur HIGH. Le brûleur doit s'allumer. Sinon, attendez 5 minutes avant de réessayer. Pour un allumage manuel, utilisez une allumette longue placée près des orifices de combustion.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz. Éteignez toute flamme. Ouvrez le couvercle. Si l'odeur persiste, éloignez-vous et appelez le fournisseur de gaz ou les pompiers. Ne cherchez pas une fuite avec une flamme nue ; utilisez de l'eau savonneuse.

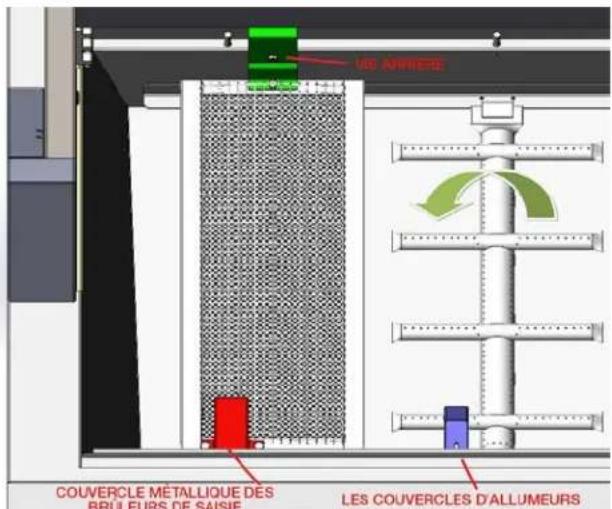

Comment nettoyer les brûleurs Trellis Burner ?

Assurez-vous que le gaz est coupé et que le grill est froid. Retirez les grilles et les plateaux radiants. Soulevez l'arrière des brûleurs, faites-les pivoter pour les dégager. Nettoyez-les avec une brosse en laiton et de l'eau savonneuse. Rincez et séchez. Utilisez un trombone pour déboucher les orifices si nécessaire.

Peut-on convertir le grill du gaz naturel au GPL ?

Oui, des kits de conversion sont disponibles auprès de votre revendeur Hestan. Suivez les instructions du kit. N'oubliez pas de changer les orifices calibrés et de régler la flamme. Pour les hautes altitudes (au-dessus de 2000 pi), utilisez un kit spécial.

Comment utiliser le tournebroche ?

Placez la viande sur la broche, centrez-la et fixez les fourchettes. Allumez le brûleur de tournebroche en maintenant le bouton enfoncé 30 secondes après l'allumage. Le moteur intégré tourne automatiquement. Surveillez la cuisson ; ne vous fiez pas au thermomètre du couvercle.

Pourquoi mon brûleur ne reste-t-il pas allumé ?

Vérifiez si le vent perturbe la flamme. Assurez-vous que la pression de gaz est suffisante. Nettoyez les orifices de combustion. Pour le brûleur de tournebroche, maintenez le bouton enfoncé au moins 30 secondes. Si le problème persiste, contactez un technicien.

Comment entretenir l'acier inoxydable ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Rincez à l'eau claire. Pour les taches tenaces, utilisez une crème nettoyante non abrasive. Évitez les tampons métalliques (sauf inox) et les produits chlorés. Séchez après nettoyage.

Le grill peut-il être installé dans un îlot combustible ?

Non, l'îlot doit être non combustible ou utiliser une enveloppe isolante Hestan. Un dégagement minimum de 4 po (10 cm) à l'arrière et 12 po (30 cm) sur les côtés est requis par rapport aux matériaux combustibles. Prévoyez des ouïes d'aération d'au moins 30 po² (194 cm²).

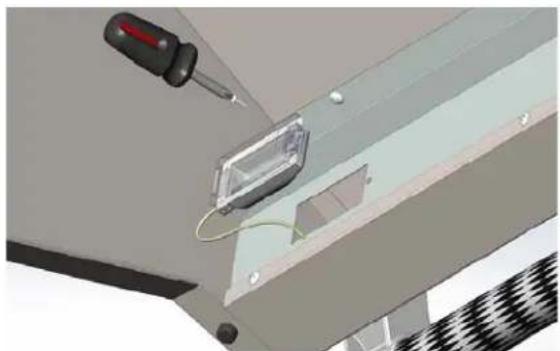

Comment remplacer l'ampoule de l'éclairage intérieur ?

Débranchez le grill et laissez refroidir. Retirez la vis de fixation de l'éclairage, puis le verre. Dévissez les 2 vis de maintien de l'ampoule. Remplacez par une ampoule halogène 20W type Bi-Pin. Nettoyez la nouvelle ampoule avec un chiffon doux avant de la monter.

Que faire si le brûleur latéral émet des clics intempestifs ?

Cela est souvent dû à du vent ou une flamme trop basse. Vérifiez aussi que l'électrode n'est pas encrassée par des débris alimentaires. Nettoyez délicatement avec une brosse à dents. Si le problème persiste, faites contrôler le détecteur de flamme.

MODE D'EMPLOI GMBR42NGRD Hestan

La cuisine en plein air est le réve du perfectionniste et, grâce à ce nouvel investissement, vous vous en étés maintainant rapproché. Nous vous sou Haitons une sincère bienvenue dans la famille Hestan. Nous avons conçu et fabriqué nos produits pour garantir que vos invites vous complimenteront à propos du plat que vous leur servirez mais, au fond d'eux-mêmes, nos clients savent qu'il aurait pu être un peu plus tendre, un peu plus juteux, qu'il aurait suffi d'une pincée de sel supplémentaire ou de quelques secondes de moins sur la flamme. Nous avons pris le temps de connaître nos clients et nous sommes enthousiasmés par l'idée de faire ce voyage avec vous. C'est de cette même passion de perfectionnisme qu'est né le grill de plein air Hestan. Nos ingénieurs ont experimenté, innové, ajusté et modifié, jusqu'à ce qu'ils aient créé les produits de plein air les plus puissants, polyvalents et fiables disponibles sur le marché.

Nous nous enorgueillissons de nos innovations incessantes, de notre ingénierie de pointe et de nos modèles concus spécialement, mais aussi de notre connaissance approfondie de la clientèle que nous visons, ainsi que des intérêts et des besoin des utilisateurs finals que nous servons ou convoitons. Pour de nombreux clients, la cuisine de plein air représentée beaucoup plus que la préparation d'aliments. Il s'agit d'une activités qui englobe, entre autres, des aspects culinaires, de loisirs et sociaux.

Nous sommes reconnaissants et fiers du fait que vous ayez besoini Hestan, et nous espérons que vous nous resterez fidèle. Nous prenons votre décidion d'avoir besoini Hestan très au sérieux et vous promettons de vous offrir ce qui se fait de mistroux.

Bienvenue chez Hestan

DANGER

S'il Y a une odeur de gaz:

1. Coupe l'admission de gaz de I'appariel.
2. 1. Éteindre toute flamme nue.
3. 1. Ouvrir le couvercle.
4. 1. Si I'odeur persiste, eloiqnez-vous de I'appareil et appelez Immediatement le fournisseur de gaz ou le service d'incendie.

DANGER

1. Ne pas entreprises ni utiliser de l'essence ni d'autres vapeurs ou liquides inflammables dans le voisinage de l'apparell, ni de tout autre apparéil.
2. Une bouteille de propane qui n'est pas raccordée en vue de son utilisation, ne doit pas etre enteppoee dans le voisinaque de cet apparieil ou de tout autre apparieil.

A VERTISSEMENT

L'INOBSERVATION DES INFORMATIONS DONNÉES DANS CE MANUEL PEUT ENTRAIER UN INCENDIE OU UNE EXPLOSION DE NATURE À CAUSER DES DÉGATS MATériELS ET DES BLESSURES GRAVES, VOIRE MORTELLES.

A VERTISSEMENT

Ne pas essayer d'allumer cet apparéil sans dire d'abord la section INSTRUCTIONS D'ALLUMAGE de ce manuel.

A VERTISSEMENT

A utiliser à l'extérieur UNIQUEMENT. Cet apparéil de cuisson n'est pas destiné à être installé dans ou sur les vehicules de loisirs ni les bateaux.

A VERTISSEMENT

Gaz inflammable - débrancher toute alimentation en propane ou gaz naturel de cet apparéil avant de procédér à l'entretien de celui-ci.

A VERTISSEMENT

Pioeces et composants electriques - debrancher les alimentations electriques de toute nature avant de proceder a une operation d'entretien.

LIRE CE MANUEL ATTENTIVEMENT ET ENTIÈRMENT AVANT D'UTILISER LE GRIL POUR LIMITER LES RISQUES D'INCENDIE, DE BRULURES OU D'AUTRES BLESSURES. CONSERVER CE MANUEL À TITRE DE RÉFERENCE.

4 NUMÉROS DE MODELE
7 PLAQUE SIGNALETIQUE
7 PRECAUTIONS
10 RESPECT DE LA RÉGEMENTATION ET DES CODES EN VIGUEUR
10 BOUTEILLES DE GPL PORTATIVES
11 IMPLANTATION ET ASSEMBLAGE
13 INSTALLATION
16 BRANCHEMENTS POUR LE GAZ
23 BRANCHEMENTS POUR L'ÉLECTRICITE
26 INSTRUCTIONS D'ALLUMAGE
29 UTILISATION DU GRIL
30 NETTOYAGE ET ENTRETIEN
35 DÉPANNAGE

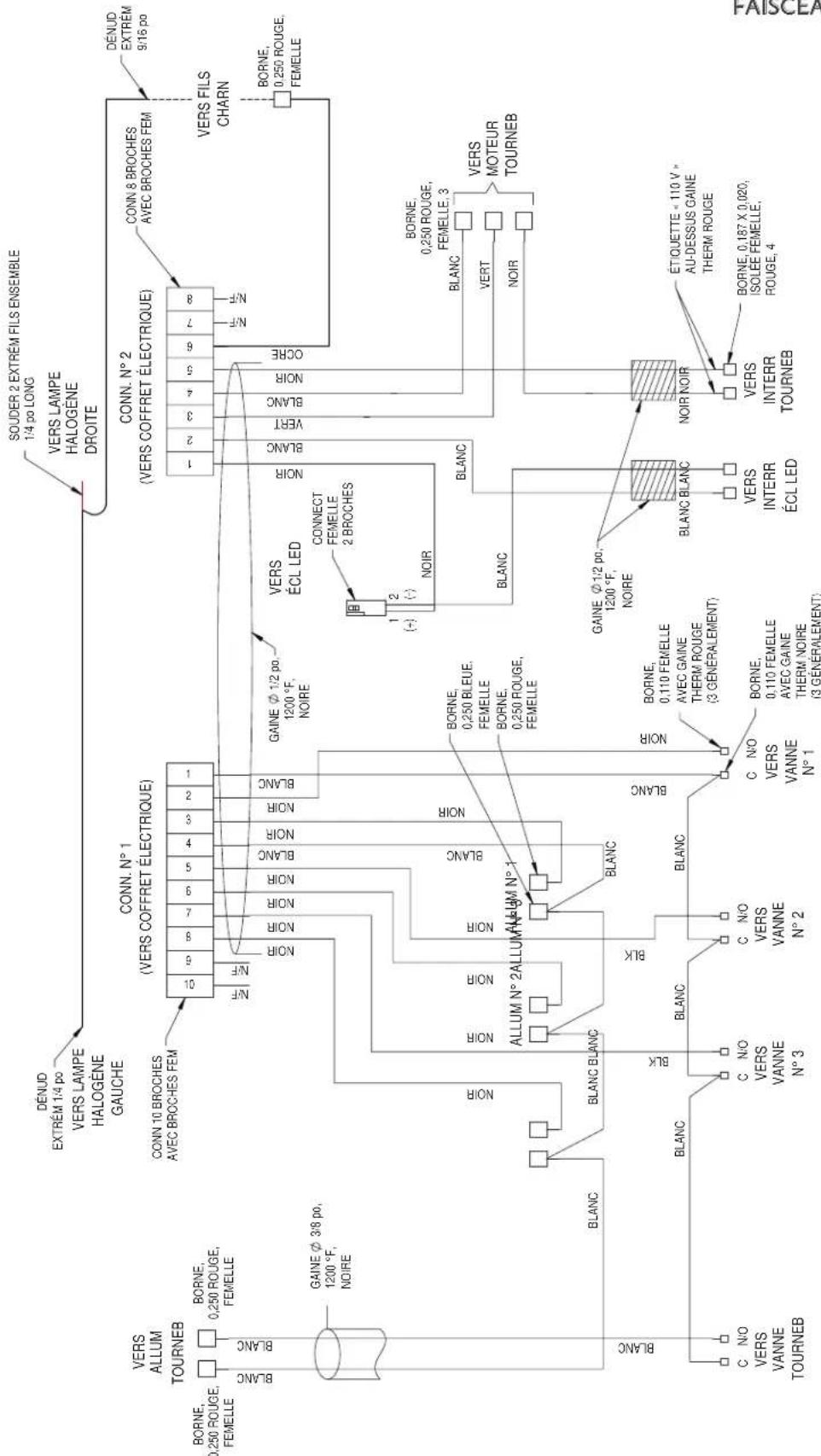

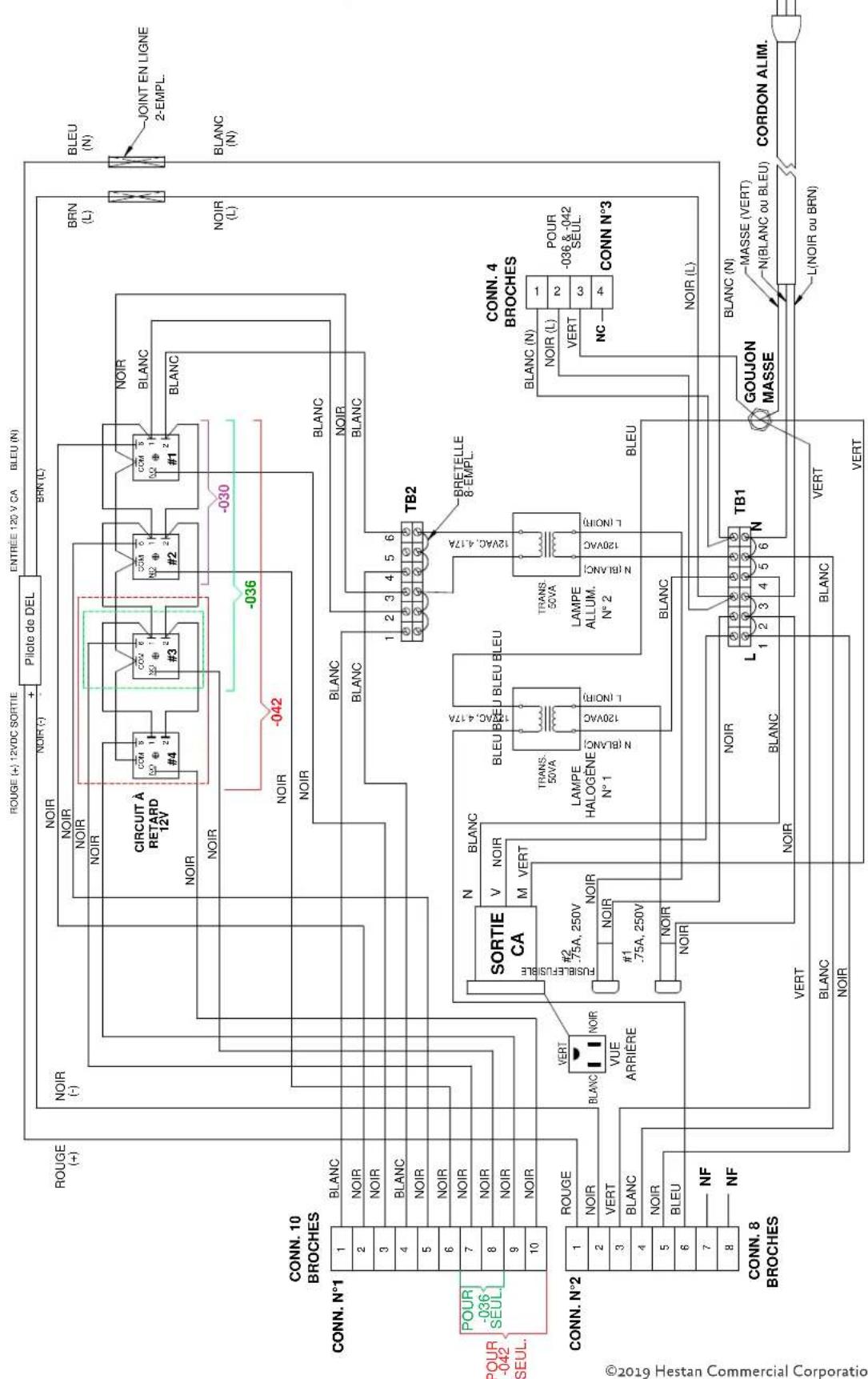

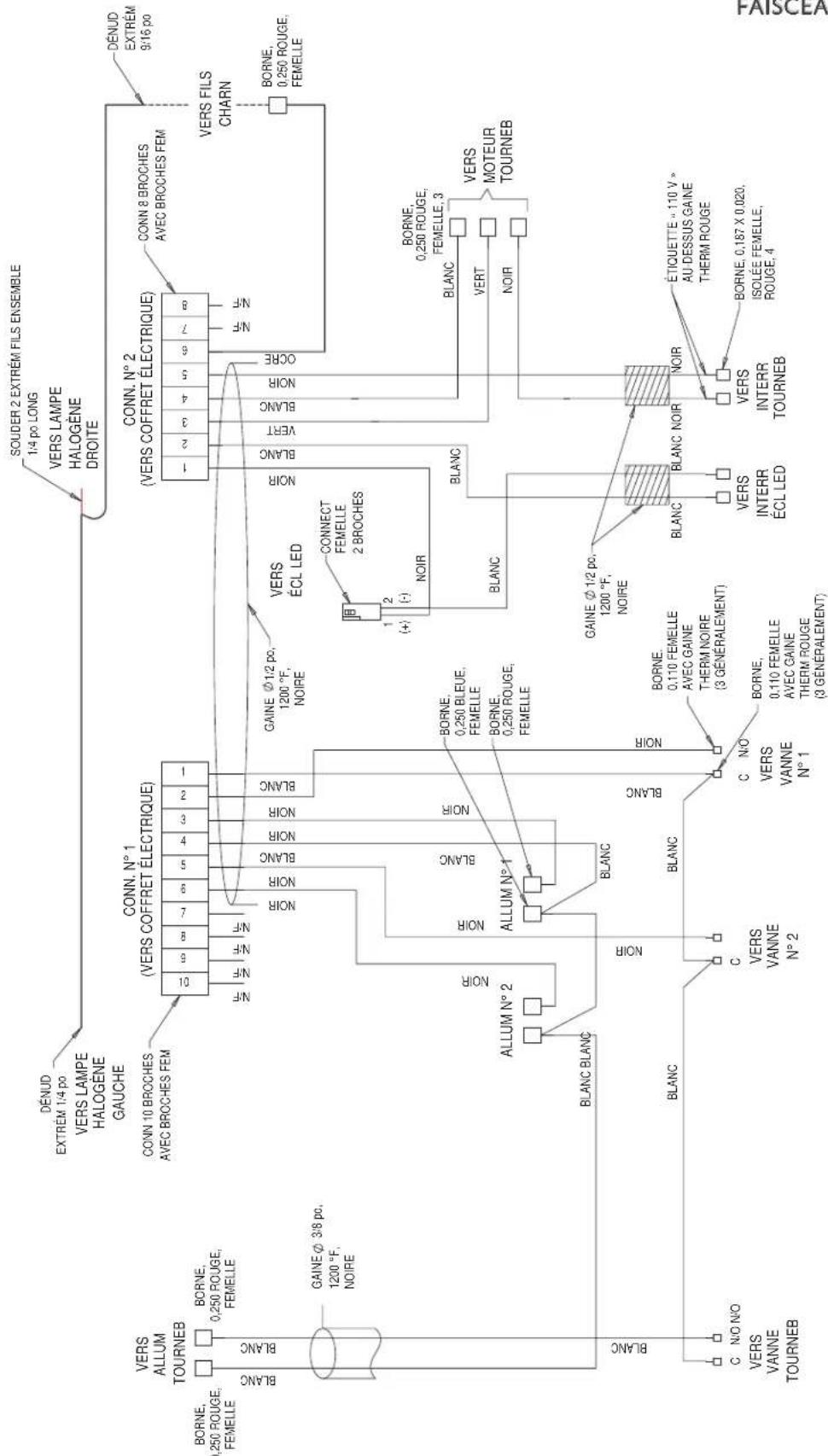

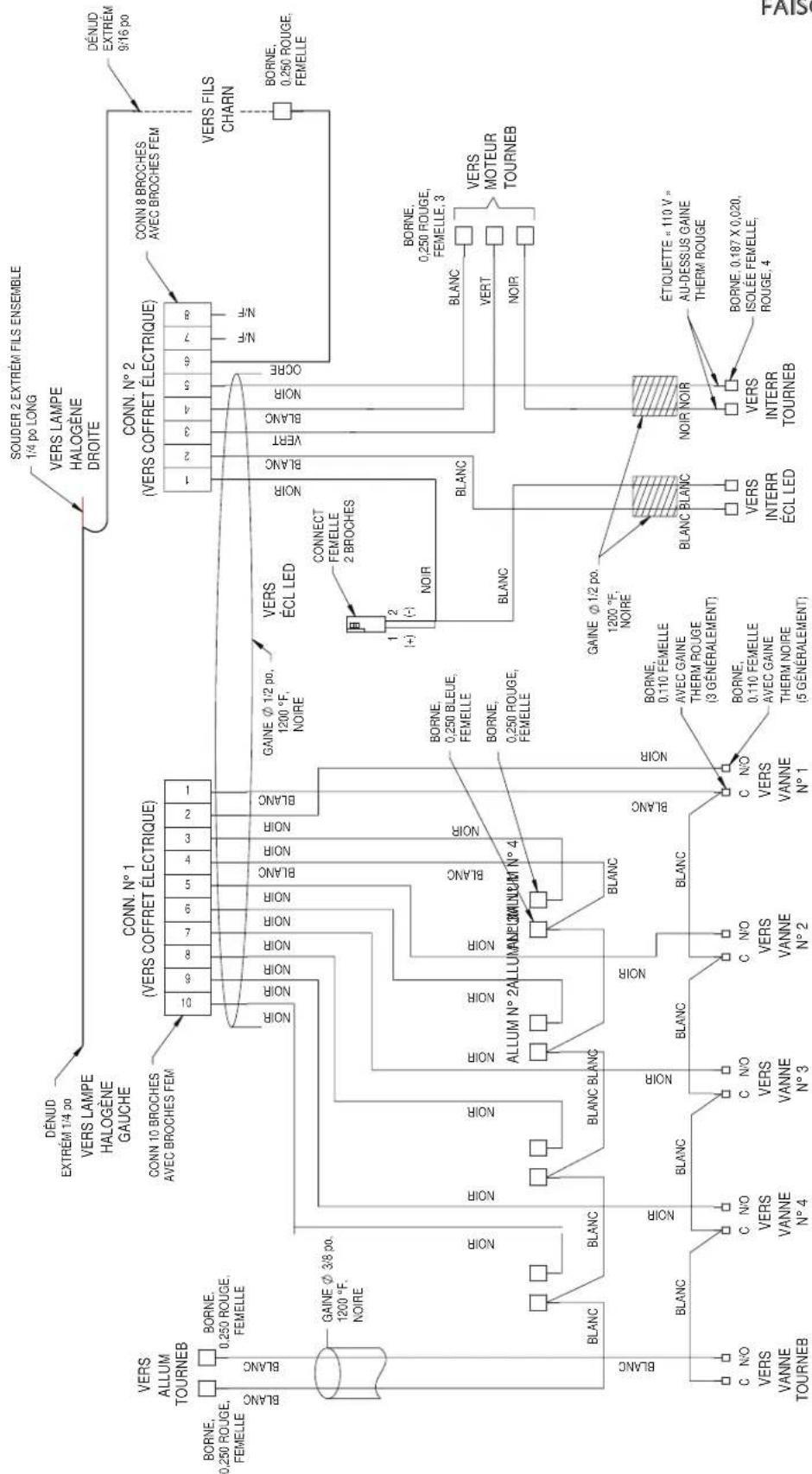

36 SCHEMAS DE CABLAGE
40 LIST DES PIECES
40 SERVICE
40 GARANTIE

Modèle encastré Modèle amovible

MODELES ENCASTRÉS

Numéro de Modèle Description

GABR30-NG / -LP 30 po ENCASTRÉ (TOUS TRELLIS BURNERS)

GMBR30-NG / -LP 30 po ENCASTRÉ (BRULEURS DE SAISIE ET TRELLIS BURNERS)

GSBR30-NG / -LP 30 po ENCASTRÉ (TOUS BRULEURS DE SAISIE)

GABR36-NG / -LP 36 po ENCASTRÉ (TOUS TRELLIS BURNERS)

GMBR36-NG / -LP 36 po ENCASTRÉ (BRULEURS DE SAISIE ET TRELLIS BURNERS)

GSBR36-NG / -LP 36 po ENCASTRÉ (TOUS BRULEURS DE SAISIE)

GABR42-NG / -LP 42 po ENCASTRÉ (TOUS TRELLIS BURNERS)

GMBR42-NG / -LP 42 po ENCASTRÉ (BRULEURS DE SAISIE ET TRELLIS BURNERS)

GSBR42-NG / -LP 42 po ENCASTRÉ (TOUS BRULEURS DE SAISIE)

MODELES AMOVIBLES

Numéro de Modèle Description

GABR30-NG/LP & GCD30 30 po AU TOSTABLE (TOUS TRELLIS BURNERS), CHARIOT À DOUBLE PORTE

GMBR30-NG/LP & GCD30 30 po AU TOSTABLE (BRULEURS DE SAISIE ET TRELLIS BURNERS), CHARIOT À DOUBLE PORTE

GSBR30-NG/LP & GCD30 30 po AU TOSTABLE (TOUS BRULEURS DE SAISIE), CHARIOT À DOUBLE PORTE

GABR30-NG/LP & GCR30 30 po AU TOSTABLE (TOUS TRELLIS BURNERS), CHARIOT À TIROIRS ET PORTES

GMBR30-NG/LP & GCR30 30 po AU TOSTABLE (BRULEURS DE SAISIE ET TRELLIS BURNERS), CHARIOT À TIROIRS ET PORTES

GSBR30-NG/LP & GCR30 30 po AU TOSTABLE (TOUS BRULEURS DE SAISIE), CHARIOT À TIROIRS ET PORTES

GABR36-NG/LP & GCD36 36 po AU TOSTABLE (TOUS TRELLIS BURNERS), CHARIOT À DOUBLE PORTE

GMBR36-NG/LP & GCD36 36 po AU TOSTABLE (BRULEURS DE SAISIE ET TRELLIS BURNERS), CHARIOT À DOUBLE PORTE

GSBR36-NG/LP & GCD36 36 po AU TOSTABLE (TOUS BRULEURS DE SAISIE), CHARIOT À DOUBLE PORTE

GABR36-NG/LP & GCR36 36 po AU TOSTABLE (TOUS TRELLIS BURNERS), CHARIOT À TIROIRS ET PORTES

GMBR36-NG/LP & GCR36 36 po AU TOSTABLE (BRULEURS DE SAISIE ET TRELLIS BURNERS), CHARIOT À TIROIRS ET PORTES

GSBR36-NG/LP & GCR36 36 po AU TOSTABLE (TOUS BRULEURS DE SAISIE), CHARIOT À TIROIRS ET PORTES

GABR42-NG/LP & GCR42 42 po AU TOSTABLE (TOUS TRELLIS BURNERS), CHARIOT À TIROIRS ET PORTES

GMBR42-NG/LP & GCR42 42 po AU TOSTABLE (BRULEURS DE SAISIE ET TRELLIS BURNERS), CHARIOT À TIROIRS ET PORTES

GSBR42-NG/LP & GCR42 42 po AU TOSTABLE (TOUS BRULEURS DE SAISIE), CHARIOT À TIROIRS ET PORTES

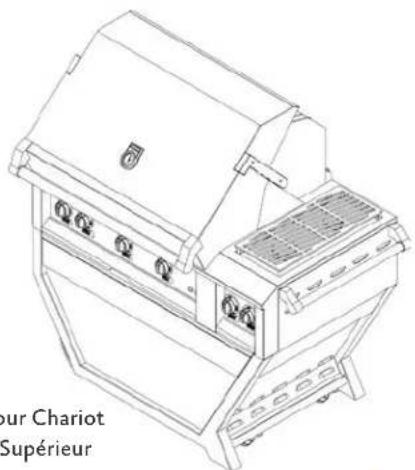

MODELES POUR CHARIOT DE QUALITE SUPERIEUR

Numéro de Modèle	Description
GABR36CX2-NG / -LP 36 po	AUTOSTABLE (TOUS TRELLIS BURNERS), CHARIOT DE QUALITÉ SUPérieURE AVEC DOUBLE BRULEUR LATERAL
GMBR36CX2-NG / -LP 36 po	AUTOSTABLE (BRULEURS DE SAISIE ET TRELLIS BURNERS), CHARIOT DE QUALITÉ SUPérieURE AVEC DOUBLE BRULEUR LATERAL
GSBR36CX2-NG / -LP 36 po	AUTOSTABLE (TOUS BRULEURS DE SAISIE), CHARIOT DE QUALITÉ SUPérieURE AVEC DOUBLE BRÜ-LEUR LATERAL
GABR42CX2-NG / -LP 42 po	AUTOSTABLE (TOUS TRELLIS BURNERS), CHARIOT DE QUALITÉ SUPérieURE AVEC DOUBLE BRULEUR LATERAL
GMBR42CX2-NG / -LP 42 po	AUTOSTABLE (BRULEURS DE SAISIE ET TRELLIS BURNERS), CHARIOT DE QUALITÉ SUPérieURE AVEC DOUBLE BRULEUR LATERAL
GSBR42CX2-NG / -LP 42 po	AUTOSTABLE (TOUS BRULEURS DE SAISIE), CHARIOT DE QUALITÉ SUPérieURE AVEC DOUBLE BRÜ-LEUR LATERAL

GRILLERESTCE

A QUOI ASPIRE LE

PERFECTIONNISTE

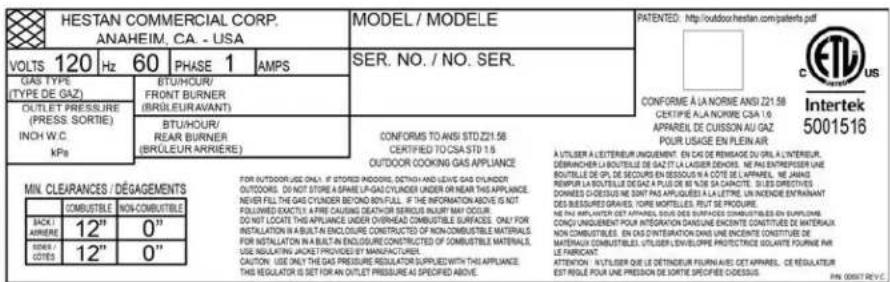

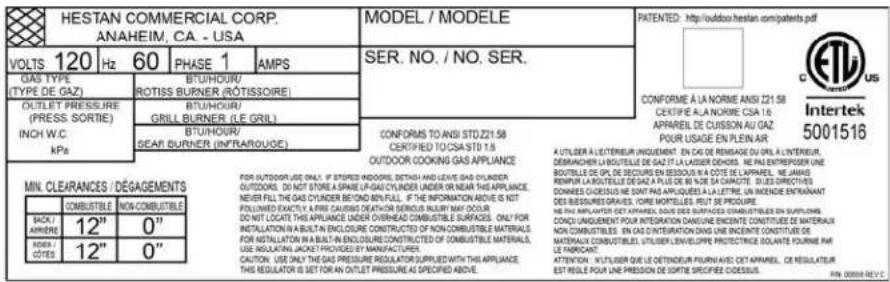

PLAQUE SIGNALÉTIQUE

La plaque signalétique donne des informations importantes sur cet apparéil Hestan telles que les numérores de série et de modèle, le type de gaz et la pression d'admission, la cote BTU pour chaque type de brûleur et les dégagements minima d'installation.

La plaque signalétique de ce gril Hestan se trouve sur le dessous du bac de récapuration.

La plaque
signaletique des
brûleurs latéraux
Hestan se trouve
sur la paroi
intérieure droite
de l'appareil,
derrière le panneau
de commande.

PRECAUTIONS À PRENDRE AVANT D'UTILISER CE GRIL

S'il est bien entretenu, ce grill Hestan procurera un service sur et fiable pendant de nombreuses années. Il convient toute fois de faire preuve d'extreme prudence car le grill dégage une chaleur intense qui peut cause des blessures graves, voire même mortelles, si les instructions ne sont pas suivies à la lecture. Lorsqu'on se sort de cet apparéil, les pratiques élémentaires suivantes en matière de sécurité doivent être adoptées.

1. NE JAMAIS LAISSER LE GRIL SANS SURVEILLANCE PENDANT LA CUISSON.
2. Les enfants ne doivent pas etre laisses seuls ou sans surveillance aux alentours d'un grill en cours d'utilisation. Ne jamais les laisser s'asseoir, se tenir ou jouer sur le grill ni autour de lui. Ne pas ranger d'articles qui attrent les enfants autour ou en dessous du gril ni dans le chariot. Ne jamais laisser des enfants se glisser a l'intérieur du chariot.
3. Ne jamais se servir du grill lorsqu'on est sous l'influence de l'alcool ou de drogues.
4. Ne jamais se servir du grill par grand vent. Si l'appareil est implanté dans un endroit constamment venteux, en bord de mer, sur un sommet, etc., un coupe-vent sera nécessaire (disponible auprès de Hestan). Toujours s'en tenir aux dégagements spécifiés dans la section INSTALLATION de ce manuel.
5. Ce grill ne doit être utilisé qu'en plein air, à l'exclusion des batiments, garages, hangars, passages couverts ou de tout espace clos. Ne pas faire fonctionner le grill sous un abri combustible non protégé. Ne le faire que dans des endroits bien aérés. Voir la section INSTALLATION de ce manuel.
6. Ne pas utiliser le grill si un contrôle d'étanchéité n'a pas été effectué sur tous les raccordements de gaz. Voir la section RACCORDEMENTS DE GAZ de ce manuel.
7. Si le grill est installé par un installer ou technician professionnel, ne pas oublier de leur demander où se trouve le robinet d'arrêt de l'alimentation en gaz. Toutes les conduites de gaz doivent être pourvues d'un robinet d'arrêt aisément accessible. En cas d'odeur de gaz, effectuer immédiatement un contrôle d'étanchéité. Pour ce faire, utiliser uniquement de l'eau savonneuse. Ne jamais rechercher des fuites de gaz avec une flamme nue. Voir la section RACCORDEMENTS DE GAZ de ce manuel.

PRECAUTIONS A PRENDRE AVANT D'UTILISER CE GRIL (suite)

1. Verifier soigneusement le détendeur, les tuyaux, les orifices de combustion, l'obturator d'air et la section venturi / clapet. Toujours couper le gaz à la source (bouteille ou conduite d'alimentation) avant d'examiner ces pieces.
2. Lorsqu'on allume un brûleur, toujours fais rés attention à ce que l'on fait. Veiller à tourner le bouton correspondant au brûleur que l'on a l'intention d'utiliser. Si un brûleur qualconque ne s'allume pas, ou s'éteint en cours de fonctionnement, tourner tous les boutons de réglage de gaz en position de fermetre, ouvrir le couvercle et attendre cinq (5) minutes avant d'essayer de rallumer. Voir la section INSTRUCTIONS D'ALLUMAGE de ce manuel.
3. Bouteilles de GPL portatives - Toujours fermer le robinet de la bouteille de propane liquide (GPL) après chaque utilisation. Ne jamais utiliser une bouteille de GPL cabossée ou rouillée. Ne jamais raccarder ou débrancher une bouteille de GPL ni déplacer ou modifier les raccordements de gaz alors que le grill est en marche ou encore chaud.
4. Examiner le tuyau d'alimentation en GPL avant chaque utilisation du gril. Le tuyau doit rester à l'ecart des parties chauffées du gril. Si le tuyau présente des signes d'abrasion ou d'usure excessive, ou de coupure, il doit être remplace avant utilisation du gril. Le tuyau et le détendeur de GPL sont fournis sous forme d'ensemble complet et doivent être replacés comme tel. Ne pas essayer de réparer ou replacer le tuyau seul. S'adresser au concessionnaire Hestan pour une piece de rechange authenticate, n° ref. 014309.
5. Maintenir tout cordon d'alimentation electrique à l'ecart des parties chauffées du gril. Le cordon est pourvu d'une fiche de mise à la terre à 3 broches qui ne doit pas être retiree ni modifiee. Ne pas utiliser cet appeareil avec un adaptateur a 2 broches sans mise a la terre. Le cordon doit etre branché dans une prise protégée par disjoncteur de fuite a la terre. Voir la section INSTALLATION de ce manuel.
6. Les ariagnées et les insectes aiment richer dans les brûleurs, venturis, robinets et orifices calibrés d'un grill, ce qui gène la circulation du gaz dans les brûleurs. Cette situation est très dangereuse et peut provoquer un incendie derrière le panneau de commande, ce qui peut endommager le grill et faire courir un risque de blessures. Si le grill n'a pas été utilisé pendant une période prolongée, examiner et nettoyer les brûleurs, venturis, robinets et orifices calibrés. Il est conseilé de contrôler le grill au moins deux fois par an. Pour plus de détails, voir la section RÉGLAGE DES BRûLEURS.
7. Maintenir les alentours du grill libre de matieres combustibles, detritus, ainsi que de liquides et vapeurs combustibles tels que l'essence ou un allume-feu liquide. Ne pas gener la circulation des gaz de combustion (à l'arriere) ni la ventilation (sur le devant).
8. Si le grill est monté sur un chariot, maintainir l'arrête libre de débris, de bouteilles de GPL de rechange, etc. Ne pas bloquer les ouïes d'édration du chariot.
9. Si le grill est monté sur un chariot et remise à interieur, s'assurer qu'il a refroidi avant de le deplacer. Si on utilise du propane, la bouteille de GPL doit être débranchée et entreprises à L'EXTÉRIEUR, dans un endroit bien aéré, hors de portée des enfants. Il est conseilé de recouvrir le grill d'une housse, même lorsqu'il est remise à l'intérieur.
10. Ne jamais déplacer le grill lorsqu'il est encore chaud. Lorsque le grill est en marche, certaines de ses parties sont suffisamment chaudes pour cause des brûlures graves.
11. Toutjours avoir un extincteur du type « ABC » à portée de la main – ne jamais essayer d'eteindre un feu de graisse avec de l'eau ou d'autres liquides.
12. Éviter de porter des vêtements amples ou à manches longues quand on grille. Ils pourraient prendre feu. Par souci de sécurité, porter des vêtements appropriés quand on grille. Certains tissus synthétiques sont hautement inflammables. Ne pas en porter quand on grille.
13. Ne jamais laisser des manacles, des housses ni d'autres matieres inflammables toucher une grille de cuisson, un brûleur ou une surface très chaude ni être à proximate de ces pieces tant que celles-ci n'ont pas refroidi suffisamment. Les tissus peuvent prendre feu, entraînant ainsi des blessures. N'utiliser que des manacles seches. L'utilisation de manacles mouillées ou humides sur des surfaces très chaudes peut cause des brûlures par la vapeur. Ne pas utiliser une serviette ni un chiffon écais à la place de manacles. Ne pas laisser des manacles toucher les parties très chaudes des grilles de cuisson ou des grilles de mainien au chaud.

PRECAUTIONS A PRENDRE AVANT D'UTILISER CE GRIL (suite)

1. Ne jamais toucher les grilles de cuisson, le couvercie ni les surfaces métalliques aux environi monédiats avec les mains nues quand on grille, car ces zones deviennent très chaudes et pourraient cause des blessures. Utiliser les poignées et boutons prévus à cet effet pour faire fonctionner le grill.

2. Protégéger ses mains quand on ouvre un couvercle de grill très chaud. Porter un gant de cuisine isolant quand on fait fonctionner le grill. Toutjours ouvrir le couvercle doucement pour permettre à la chaleur et à la fumée de s'échapper avant de l'ouvrir en grand. Maintenir le visage et le corps aussi loin que possible quand on ouvre le couvercle. Ne jamais se pencher au-dessus d'un grill ouvert chaud.

3. Le couvercle du grill doit être ouvert en grand lors de l'allumage de celui-ci. Le fait d'ouvrir les robinets de gaz d'un grill fermé avant de l'allumer ne le fera pas s'allumer plus vite ni plus facilement. Cela ne fera que causer un risque d'explosion et de blessures graves, voire mortelles. Ne jamais se pencher au-dessus de la surface d'une grille très chaude ni regarder directement dans le grill quand on essaye de l'allumer. Voir la section INSTRUCTIONS D'ALLUMAGE de ce manuel.

4. Ne pas faire chauffer des boites de conserveferes fermées car la montée en pression provoquera une explosion de la boite.

5. Ne pas recouvrir de papier d'aluminium les grilles de cuisson ni le bac de récapération. Cela modifiera la circulation d'air vers le grill ou mainiendra prisonnière une chaleur excessive dans la zone des commandes, ce qui peut faire fondre les boutons de réglage, les fils ou les allumeurs et accroître le risque de blessures. De tels dégats sont explicitement exclus de notre garantie.

6. Ne jamais griller sans que le bac de récapération soit en place et poussa à fond vers l'arrière du grill. En l'absence du bac de récapération, de laGRAISSÉ très chaude peut s'échapper vers le bas, créant ainsi un risque d'incendie ou d'explosion.

7. La graisse est extrémement inflammable. La laisseur refroidir avant d'essayer de la manipulier ou de la jeter. Éviter de laisser de la graisse s'accumuler au fond du grill en nettoyant souvent le bac de récepération. Ne jamais le nettoyer quand le grill est allumé ou encore chaud après avoir récemment fonctionné.

8. Le fait de griller des viandes très grasses ou abondamment huilées causera des flambees soudaines. Les deux interieurs et les dégats causés par eux ou par le grill laisse sans surveillance ne sont pas couverts au titre des modalités de notre garantie.

9. Ne jamais utiliser de charbon de bois, de granulés de bois ni un autre combustible solide quelconque dans le grill. Les copeaux de bois pour fumage ne doivent être utilisés qu'avc l'accessoire de fumage. Voir la section FUMOIR de ce manuel.

10. Seuls certains types de verre, la vitrocéramique calorifuge, la terre cuite ou d'autres ustensiles en faïcence sont adaptés à l'utilisation sur un gril. Ces types de matériel aux risquent toutefois de se briser en cas de variations brusques de température. Ne les utiliser qu'à des températures basses à moyennes et conformément aux directives de leurs fabricants.

11. Ne pas s'appuyer sur les tablettes laterales ni placer une charge de plus de 25 lbs. [11,3 kg] dessus.

12. Ne réparer ni ne remplaçer aucune piece du grille, sauf si ce manuel le conseille expressément. Tout autre entretien, qu'il soit dans le cadre de la garantie ou non, doit être confié à un technicien qualifié et effectué par lui.

13. Pour un allumage approprié et un bon rendement des brûleurs, maintainir les orifices de combustion propres. Il est nécessaire de les nettoyer régulierément pour optimier le rendement. Les brûleurs ne fonctionnent que dans une seule position et doivent être montés correctement pour fonctionner en toute sécurité. Voir la section RÉGLAGE DES BRûLEURS de ce manuel.

14. Nettoyer le grill avec prudence. Éviter les brûlures par la vapeur - ne pas utiliser une éponge ou un chiffon humide pour nettoyer le grill quand il est encore chaud. Certains nettoyants dégagent des vapeurs nocives ou peuvent s'enflammer au contact d'une surface très chaude. S'assurer que toutes les commandes du grill sont en position d'arrêt et que le grill est froid avant d'utiliser tout type de nettoyant en aérosol sur le grill ou à proximité de celui-ci. Le produit chimique qui produit la pulverisation pourrait, en présence de chaleur, s'enflammer ou cause la corrosion des pieces métalliques. Nettoyer le grill et procéder à son entretien général deux fois par an. Rechercher tout signe de corrosion, de fêlore ou d'activité des insectes/Voir la section NETTOYAGE ET ENTRETIEN de ce manuel.

RESPECT DE LA RÉGLEMENTATION ET DES CODES EN VIGUEUR

L'installation de cet appeareil de cuisson doit etre effectue conformement aux codes locaux. En l'absence de tels codes, installer cet appeareil conformement au National Fuel Gas Code ANSI Z223.1/NFPA 54, au code Natural Gas and Propane Installation CSA B149.1 ou au Propane Storage and Handling Code B149.2. Tous les composants electriques doivent mis a la terre conformement aux codes locaux ou, en I'absence de tels codes, au National Electrical Code ANSI/NFPA 70 ou au Code national de I'electricite du Canada CSA C22.1.

COMMUNAUTÉ DE MASSACHUSETTS

Le Communaute du Massachusetts exige que toutes les installations au gaz soient effectuees par un plombier ou monteur d'installations au gaz titulaire d'une autorisation appropriee delivrée par le Massachusetts. Toutes les installations à demeure fonctionnant au propane ou au gaz naturel exigent la pose d'un robinet manuel de gaz a poignee en T sur la conduite d'alimentation en gaz de I'appareil. Cela ne s'applique pas aux installations portatives au propane utilisant une bouteille de 20 livres [9,1 kg].

PROPOSITION 65 DE CALIFORNIE - AVERTISSEMENT

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, y compris le monoxyde de carbone, qui est reconnu par l'Etat de Californie comme causant le cancer. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

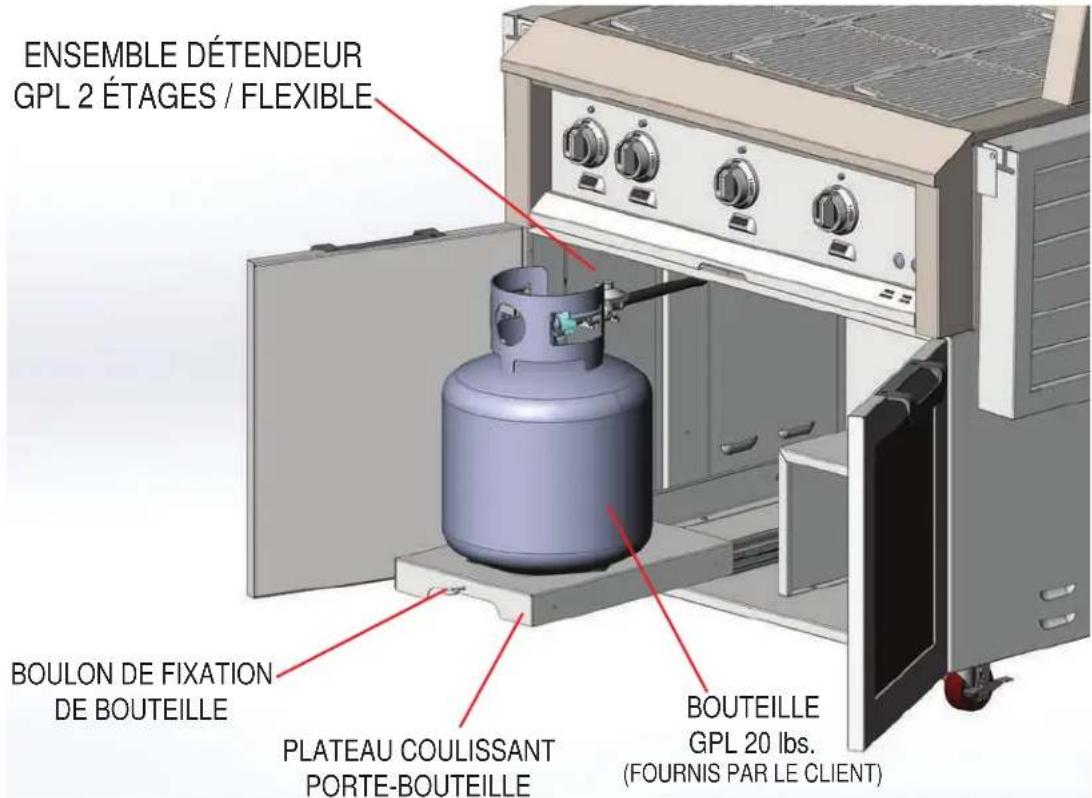

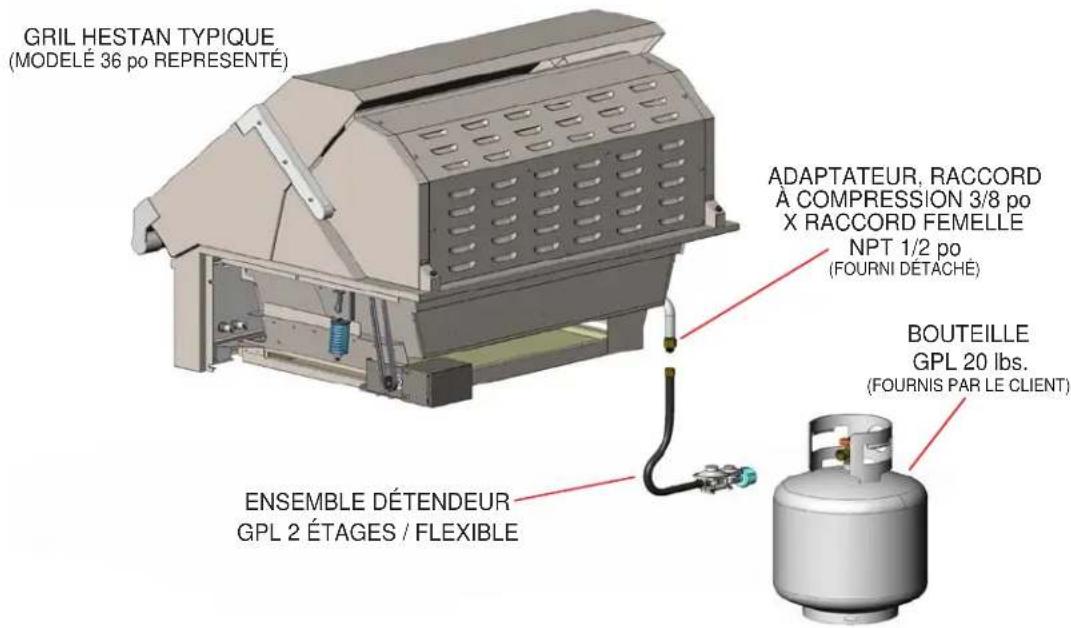

BOUTEILLES DE GPL PORTATIVES

N'utiliser qu'une bouteille de 20 lbs. [9,1 kg] standard de propane liquéfié (GPL) mesurant 12,25 po [31 cm] de diam. et 18,25 po [47 cm] de haut et pourvue d'un dispositif antidébordement. La bouteille doit être mise en place en position verticale. Ne pas utiliser une bouteille de GPL cabossée ou rouillée car elle pourrait être dangereuse et la faire vérifier par le fournisseur de GPL. Ne jamais utiliser une bouteille dont le robinet est endommagé. Ne jamais déplacer ni modifier les raccordements de gaz. Vérifier également la date d'expiration indiquée sur le collet de la bouteille. Ne pas replir une bouteille périmée. Elle doit être remplaçaee. En cas d'achat d'une bouteille de GPL qui a été remplie (échange), vérifier également cette date.

La bouteille de GPL doit être fabriquée et marquee conformément aux specifications de bouteilles de GPL établies par le ministère américain des transports (DOT). La bouteille doit être pourvue d'un robinet d'arrêt dont la sortie d'alimentation en GPL est spécifiée, le cas échéant, pour les raccordements du type QCC1 dans la norme applicable aux raccordements de sortie et d'entrée de robinet de bouteille de gaz comprime, ANSI/CGA-V-I.

AVERTISSEMENT

Il se peut que certains revendeurs de propane liquide replissent les bouteilles destinées au grill au-delà de leur capacité. Ce replissage excessif peut creer une situation dangereuse due à une accumulation excessive de pression. Il est prévu, en tant que dispositif de sécurité, un clapet de surpression qui évacue la vapeur de gaz propane pour dissiper cet excès de pression. Cette vapeur est combustible et peut par conséquent s'enflammer. Pour réduire ce risque, prendre les mesures de sécurité suivantes:

1. Lors du remplissage de la bouteille, veiller à demander au fournisseur de ne pas la replir à plus de 80% de sa contenance totale.
2. Si on dispose d'une bouteille de secours, ne JAMAIS l'entreposer pres ou en dessous du grill/chariot ou de la cuve, ni pres d'une source qualconque d'inflammation ou de chaleur (telle qu'un chauffe-eau ou une chaudiere).

SI LES DIRECTIVES DONNÉES AUX POINTS 1 ET 2 CI-DESSUS NE SONT PAS APPLIQUEES À LA LETTRE, UN INCENDIE ENTRAINANT DES BLESSURES GRAVES, VOIRE MORTELLES, PEUT SE PRODUIRE.

1. La bouteille de GPL doit être débranchée et entreprises à L'EXTÉRIEUR, dans un endroit bien aéré, hors de portée des enfants.
2. Ne pas entreposer une bouteille pleine en plein soleil.

IMPLANTATION ET ASSEMBLAGE DU GRIL

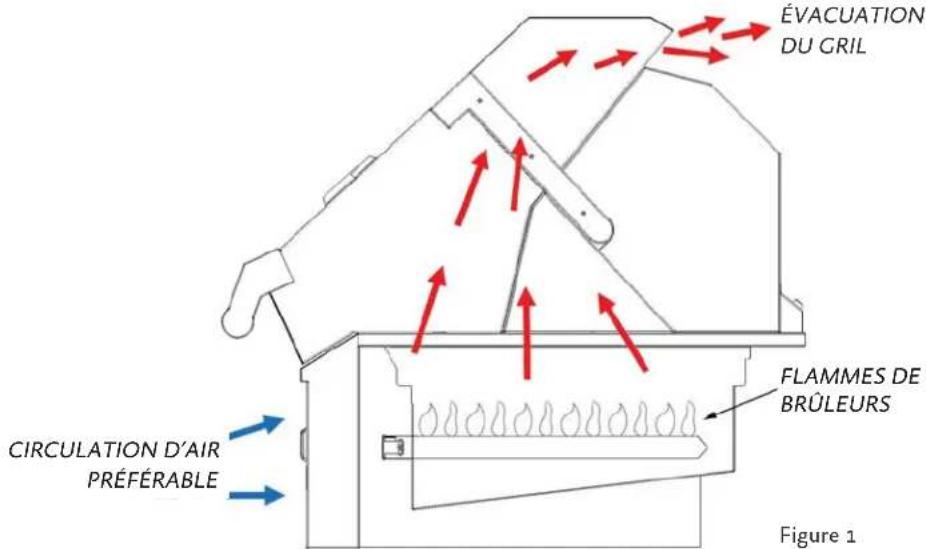

Lors de la détermination d'un emplacement approprié pour le grill, tenir compte des préoccupations que représentent l'exposition au vent, la pluie, les arroseurs, la proximité par rapport aux voies de circulation et veiller à maintainir la conduite d'alimentation en gaz aussi courte que possible.

N'implanter le grill qu'a un endroit bien aéré. Ne jamais l'implanter dans un bathtub, un garage, un passage couvert, un hangar ni autres espaces clos sans un système d'aération agrée. Ne jamais implanter le grill au-dessus, en dessous ni a côté d'une construction combustible non protégée.

Pendant les périodes d'utilisation intensive, le grill dégage une chaleur et une fumée abondantes. Le grill est concu pour que l'air frais entre dans la zone du panneau de commande avant et que les produits de la combustion et la fumée seront par l'espace d'évacuation à l'arrière du couvercle. Il est important de maintainir cette circulation en permanence. L'utilisation du grill dans endroits venteux peut gérer cette circulation et endommager le grill ou faire courir des risques de brûlures à l'utilisateur. Pour les installations qui recoivent constamment du vent à l'arrière du grill, un accessoire Wind Screen est disponible chez Hestan. Voir la Fig. 1 pour plus de détails.

Lors de l'installation d'un grille ou d'un autre apparéil à gaz dans une enceinte (ile), celle-ci doit être construite avec des ouïes d'éparation pour éviter une accumulation de gaz en cas de fuite. Pour plus de détails, voir la section INSTALLATION de ce manuel.

S'assurer que l'ensemble de l'emballage, des bandes de serrage, etc. a ete enleved du grill. Retirer tous les fils de retenue des bruleurs.

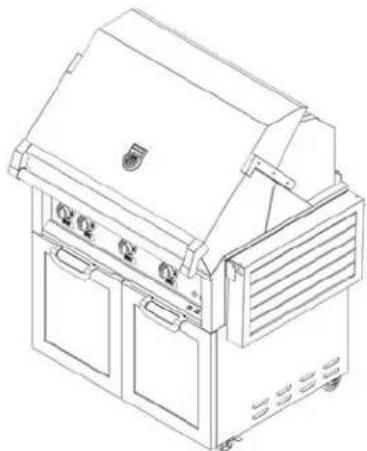

Ce grill Hestan peut être monté sur un chariot mobile si on le désire. Se renseigner auprès du concessionnaire Hestan pour le chariot qui convient au grill. Si le grill est monté sur un chariot, serrer les freins des roulettes pour immobiliser celui-ci.

IMPLANTATION ET ASSEMBLAGE DU GRIL (suite)

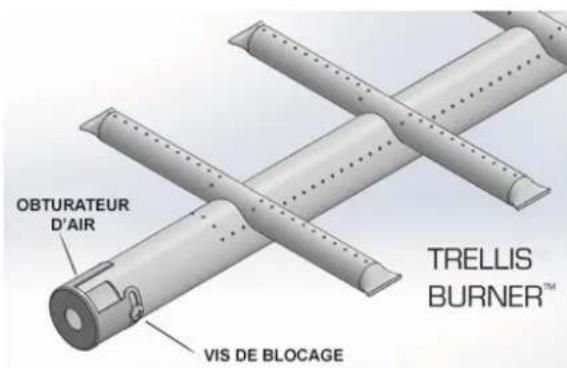

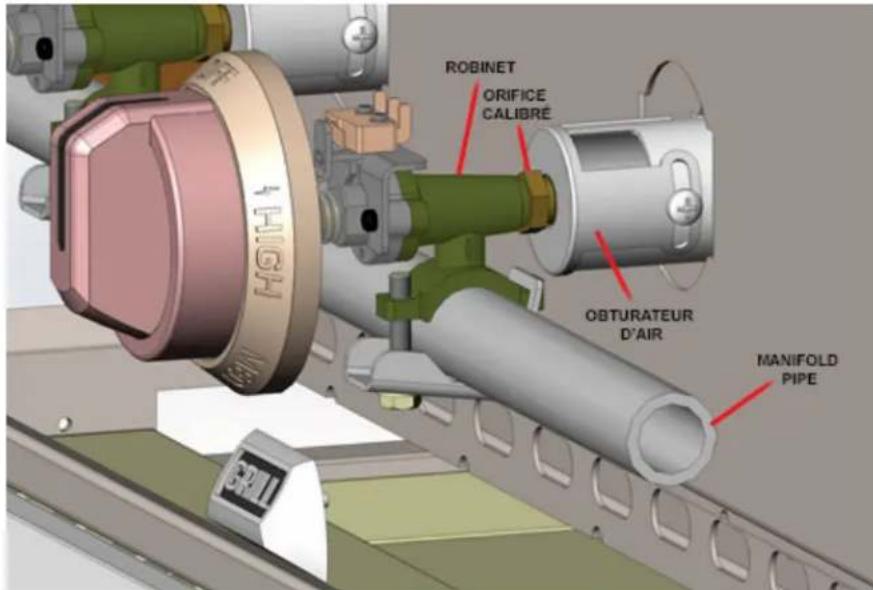

S'assurer que les brûleurs sont dans la position correcte sur leurs orifices calibrés et qu'ils sont bien en place sur leurs attaches de suspension arrière (voir Fig. 2). Les brûleurs ne doivent pas bouger d'un côté à l'autre ni d'avant en arrêté s'ilts sont bien en place.

Figure 2

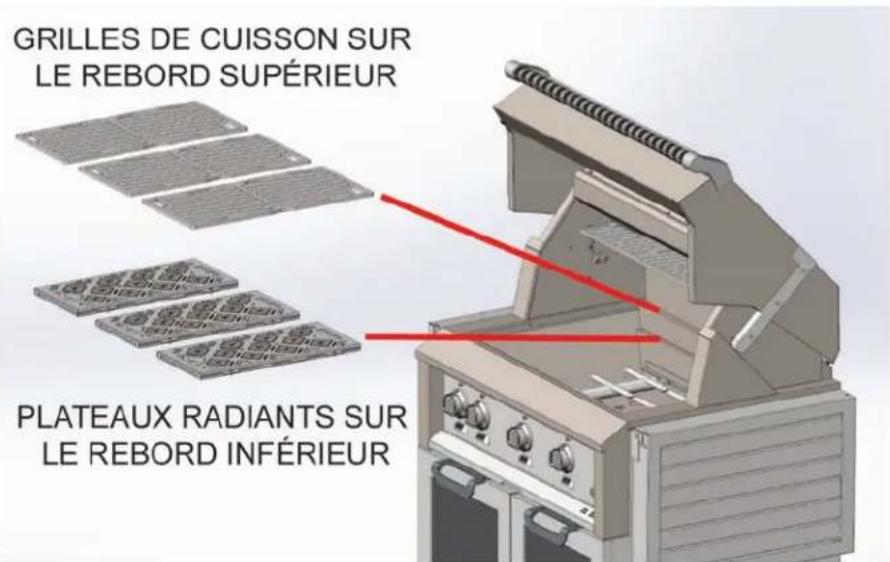

Au-dessus de chaque Trellis Burner™ se trouve un plateau radiant en acier inoxydable contenant des briquettes céramiques d'une forme spéciale. Positionner les plateaux radiants sur le rebord inférieur de la cuve du grill puisMETRE les grilles de cuisson en place sur le rebord supérieur (voir Fig. 3). Les brûleurs et les plateaux radiants collaborent pour produces une chaleur très uniforme d'avant en arrêté et de gauche à droite. Les plateaux radiants servent également à minimiser les flambees soudaines et à empêcher les orifices des brûleurs de se boucher lorsque de la graisse et des débris tombent. Les plateaux radiants et les Trellis Burners™ doivent être utilisés conjointement et sont essentiels au bon fonctionnement du grill. Ne pas cuire sur le grill sans eux.

Remarque: Les brûleurs de saisie à infrarouge n'exigent pas de plateaux radiants. Ne JAMAIS placer un plateau radiant au-dessus d'un brûleur de saisie.

Figure 3

FR

DEGAGEMENTS:

PAR RAPPORT A UNE CONSTRUCTION NON COMBUSTIBLE

Un dégagement minimum de 4 po [10 cm] entre l'arrière du gril et une construction non combustible est nécessaire pour permettre l'ouverture complète du couvercle.

PAR RAPPORT A UNE CONSTRUCTION COMBUSTIBLE

Ne PAS installer cet apparéil au-dessus, en dessous ou à côté d'une construction combustible non protégée. Si l'enceinte (ile) est combustible, une enveloppe protectrice isolante fabriquée par Hestan est requisite. Voir plus loin les dimensions de l'ENVELOPPE PROTECTRICE ISOLANTE pour en tener compte dans l'enceinte. Un dégagement minimum par rapport au matérielry combinable vertical, tels que les murs adjacents, est de 12 po [30 cm] sur les cotés et l'arrête de l' apparéil.

A VERTISSEMENT

Le dégagement vertical minimum par rapport aux materiaux combustibles signifie que TOUSCeux-ci doit être à l'extérieur de cette zone de 12 po [30 cm]. En cas, par exemple, d'ile a surface carrelée ou en stuc et a armature en bois, ou des murs a armature de bois adjacent ou derriere, le bois est considere comme combustible, meme si le grill touche la surface carrelée ou en stuc, qui ne I'est pas. A I'exteinte limite, le bois pourrait devenir suffisamment chaud pour bruler.

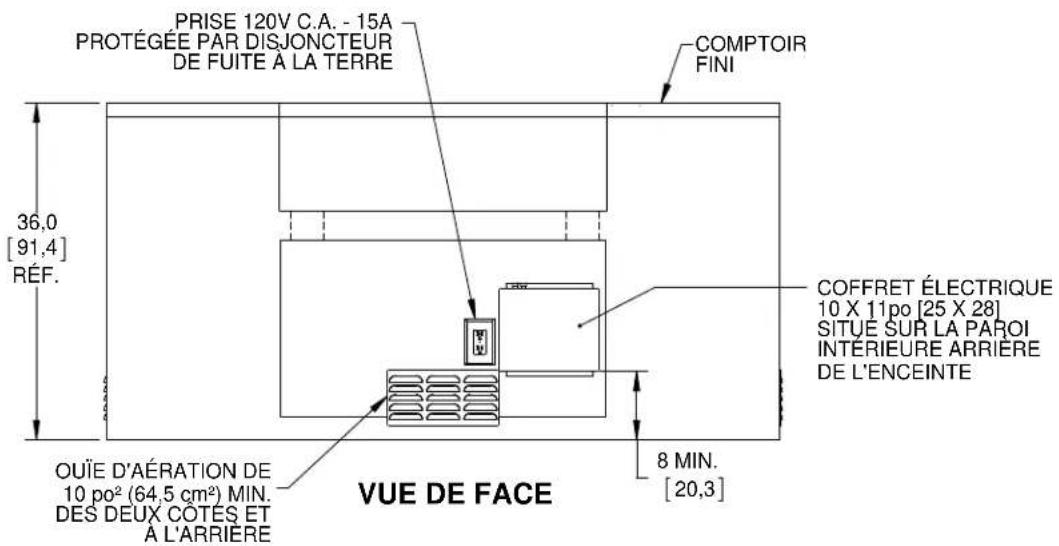

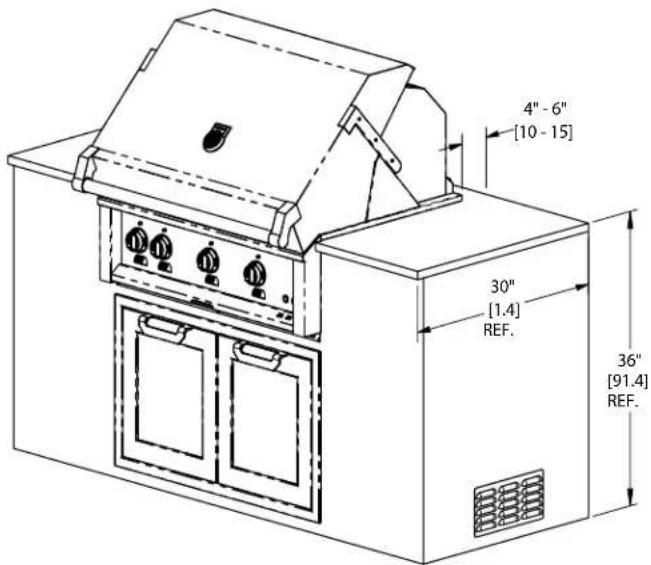

OUIES D'AERATION

Un minimum de deux ouies d'aération totalisant de 30 po² [194 cm²] doit être fourni pour l'enceinte (ile). Trois ouvertures sont préférentes aux côtes gauche et droit, ainsi que le dos. Ces ouïes sont nécessaires pour dissiper les vapeurs de gaz en toute sécurité en cas de fuite dans l'enceinte. Les ouïes de ventilation doivent être situées à 1-2 po [3-5 cm] du sol.

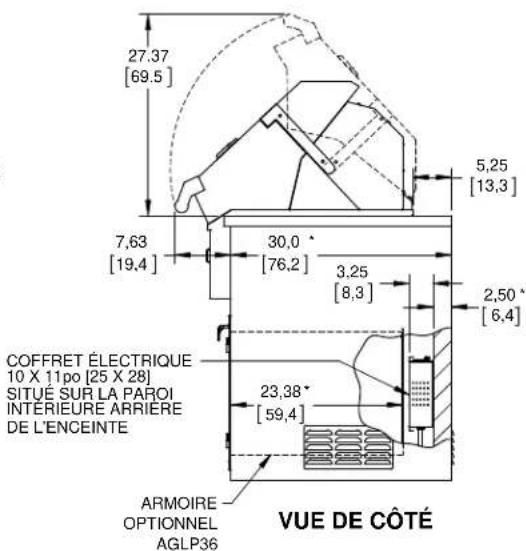

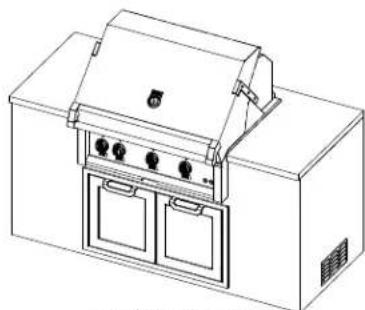

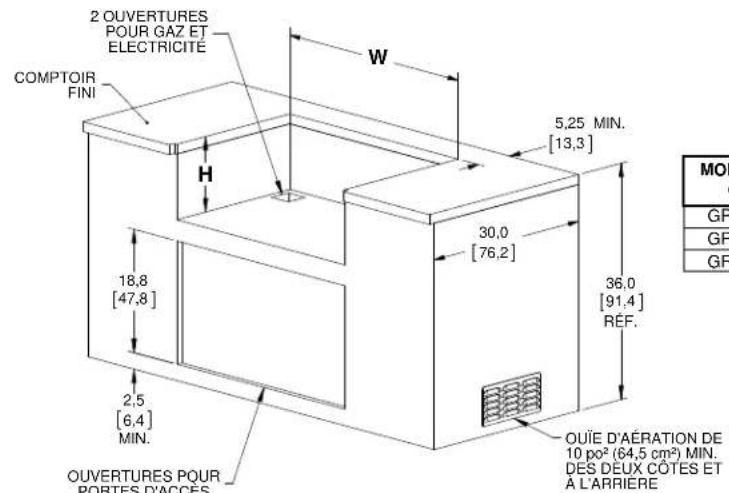

DIMENSIONS EN CAS D'ENCASTREMENT:

LES DIMENSIONS ENTRE CROCHETS [ ] SONT EN CM.

CONFIGURATION POUR ENCEINTE NON-COMBUSTIBLE (ILE)

MODELÉ DE GRIL	W D H
	(po)	(cm)	(po)	(cm)	(po)	(cm)
GRIL 30 po	29	73,7	23,5	59,7	11,5	29,2
GRIL 36 po	35	88,9	23,5	59,7	11,5	29,2
GRIL 42 po	41	104,1	23,5	59,7	11,5	29,2

INSTALLATION EN ILE TYPIQUE (GRIL 36 po REPRESENTÉ)

* Une profondeur d'ilot de 30 po [76.2 cm] est recommendee pour permettre un degagement a la rreriere du gril pour l'ouverture de la hotte.En supposant que des éléments de construction (montants) de 2.50 po [6.4 cm] dans illot, le coffret electrique se monte sur la paroi arriere de Ilot et mesure 3.25 po [8.3 cm] de profondeur.Certaines armoires (telles que AGLP36) installedes sous le gril requirent un degagement suffient pour ne pas genera le coffret electrique.

INSTALLATION (suite)

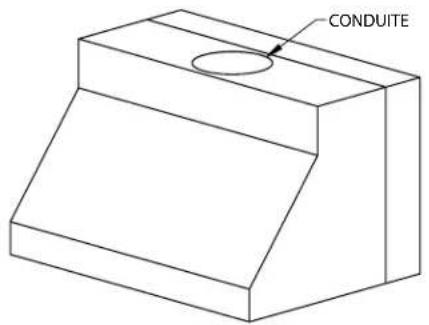

VENTILATION SUPPLEMENTAIRE

Dans certaines installations, telles par exemple que celles ou le grill se trouve dans une Île implantée contre une maison ou une autre construction, ou peut-être sous une courte avancée de toit; il peut s'avérer souhaitable de prévoir un système d'évacuation du type « hotte » pour détourner la fumée et laGRAisse de ces constructions. Dans de tels cas, Hestan recommande de consulter votre concepcioner/installateur de cuisine extérieure pour plus de détails sur lechioix de la solution d'évacuation appropriée.

LES DIMENSIONS ENTRE CROCHETS [ ] SONT EN CM.

BRANCHEMENTS POUR LE GAZ

ALIMENTATION EN GAZ

Consulter les autorités locales responsables ou le fournisseur lors de la phase de planification de l'installation afin de vérifier qu'un approvisionnement suffisant en gaz (gaz naturel ou GPL) est disponible. S'il s'agit d'une nouvelle installation, demander aux autorités locales responsables ou au fournisseur de vérifier la capacité du compteur et la tuyauterie pour s'assurer que l'appareil recoit le volume et la pression de gaz dont il a besoin pour fonctionner.

Faire effectuer les raccordements de gaz par un plombier qualifié ou un installateur professionnel d'appareils de cuisson en plein air.

Tous les apparèils fixes (non mobiles) doivent être équipés d'un robinet d'arrêt amorté de gaz accessible permettant de les isoler pour arrêt d'urgence et entretien.

S'assurer que la tuyauterie et les raccordements nouveaux ont ete poses dans des conditions de propriete et purges de facon a empcher de la pate atuyau, des debris, etc. de boucher les detendeurs, robinets, orifices calibres ou bruleurs. Utiliser une pate atuyau ou pate d'etanchete pour raccords filetes homologuees pour le gaz naturel et le GPL.

NE JAMAIS RACCORDER LE GRIL A UNE ALIMENTATION EN GAZ SANS DÉTENDEUR. Avant de procédé à l'installation, s'assurer que l'appareil est adapté au gaz naturel ou au GPL. Le raccordement à une alimentation en gaz incorrect entrainera un rendement médiocre et un risque accru de dégats matériels ou de blessures. Le type et la consommation (BTU/h) de gaz de chaque type de brûleur sont indiqués sur la plaque signalétique fixée au dessous du bac de récapération.

BRANCHEMENTS POUR LE GAZ (suite)

L'installation de cet appeareil de cuisson doit etre effectue conformement aux codes locaux. En l'absence de tels codes, installer cet appeareil conformement au National Fuel Gas Code ANSI Z223.1/ NFPA 54, au code Natural Gas and Propane Installation CSA B149 ou au Propane Storage and Handling Code B149.2.

REMARQUE: Voir la plaque signalétique pour la pression d'admission du type de gaz de l'appareil.

KITS DE CONVERSION

Des kits de conversion sont disponibles auprès du concessionnaire Hestan en cas de besoin de conversion d'un appeareil du GPL au gaz naturel, ou vice versa.

KITS POUR HAUTES ALTITUDES

Si on vit dans une région à haute altitude, c'est-à-dire au moins 2000 pi [610 m] au-dessus du niveau de la mer, le grill exigera des orifices calibrés différents pour une combustion et un rendement appropriés. Des kits pour haute altitudes sont disponibles par l'intermédiaire du service clientèle de Hestan. Avoir les nombres de modele et de série à portée de la main pour téléphoner.

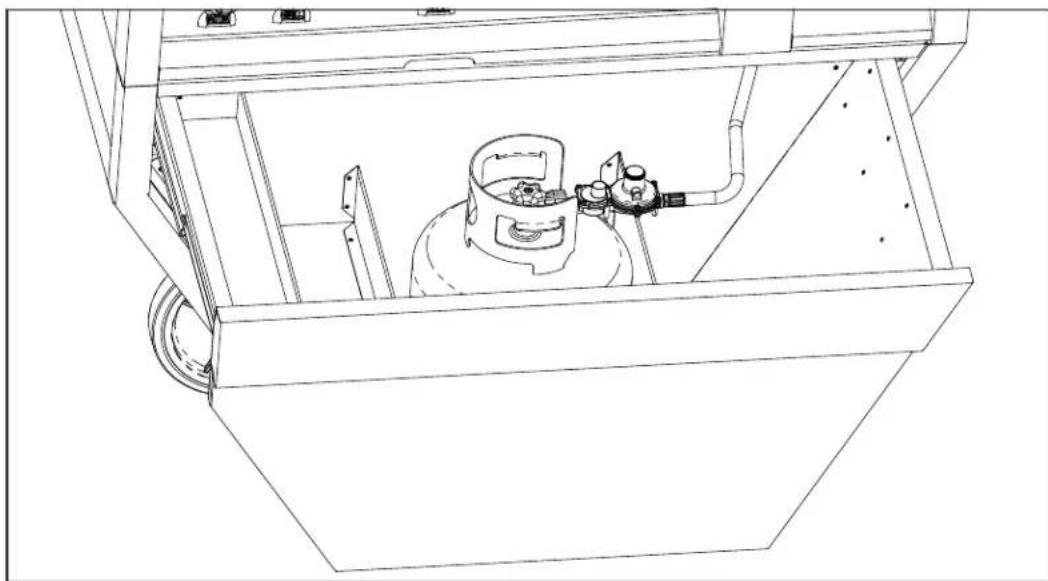

CHARIOT DE QUALITE SUPERIEUR / RACCORDEMENT DE GAZ A UNE ALIMENTATION FIXE

Le mode Chariot de Qualité Supérieur avec GPL est fourni avec un ensemble détendeur / tuyau à deux étages pour le raccordement à une bouteille de gaz GPL portable à 20 livres standard, qui se place à l'intérieur du grand tiroir coulissant dans la base du chariot. Prenez soit de diriger le détendeur et le tuyau vers la droite du tiroir, comme indiqué dans l'image ci-dessous. Cela est nécessaire pour éviter de tordre ou d'endommager le tuyau lorsqu'on repousse le tiroir.

Les unités au Gaz Naturel ou au propane (GPL) connectées à une alimentation en gaz stationnaire à l'extérieur du gril doivent être connectées à l'aide d'un tuyau à gaz approvéd de 10 pieds [3 m]. Ce tuyau est fourni avec les unités au Gaz Naturel, ou peut être achété comme accèsoir pour les unités GPL.

Lorsque vous placez le tuyau derriere votre gril, veillez à ne pas le rouler par-dessus, ni à le placer dans une zone passante pouvant générer un risque de trébucher. Assurez-vous qu'il n'y a pas de courbures prononcées dans le tuyau. Vérifiez périodiquement le tuyau pour assurer qu'il ne présente pas de rayures, d'entailles, de fragilité, de fissures pouvant entraîner une fuite de gaz. Recherche des fuites de gaz si vous sentez une odeur de gaz (voir «CONTRÔLE D'ÉTANCHÉITE» à la page 19). Par mesure de sécurité supplémentaire, fermez l'alimentation en gaz après chaque utilisation du grill. Ne repoussez pas l'excess de tuyau dans le trou d'accès arrière du chariot. Il n'ya pas assez de place à l'intérieur de l'appareil et le tuyau serait plie ou endommagé par l'ouverture /fermeture du grand tiroir.

Ces mêmes mesures de sécurité s'appliquent aux grils Hestan montés sur un chariot traditionnel.

BRANCHEMENTS POUR LE GAZ (suite)

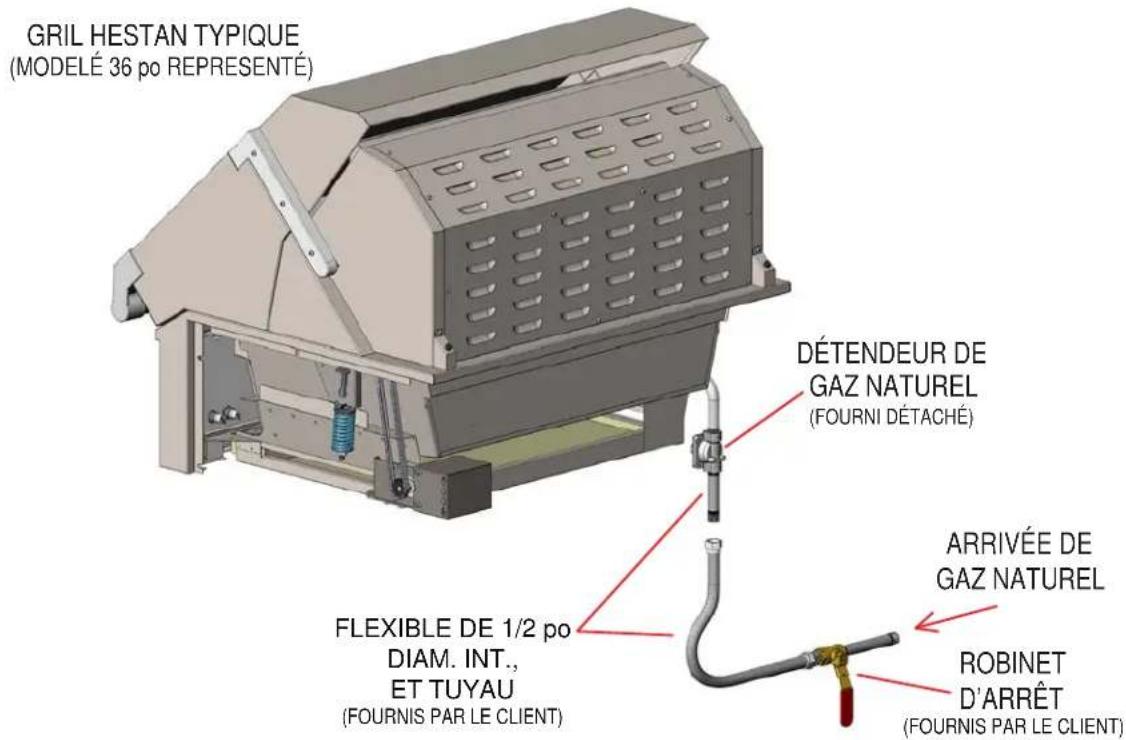

RACCORDEMENT DE GAZ - GAZ NATUREL

REMARQUE: Pour faire en sorte que cet apparéilCHAUFFE bien, vérifier que la pression dans la conduite d'alimentation en gaz est suffisante. Utiliser uniquement le détendeur de pression de gaz fourni avec cet apparéil. Ce détendeur est regle pour une pression du gaz fourni à l'appareil de 7-14 po à la colonne d'eau [1,74 - 3,48 kPa] pour maintainir une pression de sortie (collecteur) nominale de 4 po à la colonne d'eau [1,00 kPa]. Utiliser un flexible d'au moins 1/2 po de diam. int. pour empêcher une insuffisance de gaz. S'assurer que la conduite de branchement alimentant le Brûleur Lateral est poursvue d'un robinet d'arrêt facile d'accès permettant de couper le gaz en cas d'urgence.

Le gril Hestan fonctionnant au gaz naturel est {_équipe de son propre {_detendeur qui NE DOIS PAS {_ètre déposé. S'il s'avéré {_necessaire de {_replacer le {_detendeur, {_utiliser que le type {_specifié par Hestan pour cet {_appareil.

Pour raccorder l'ensemble detendeur / flexible,proceder comme suit:

1. Localiser le detendeur et le point de raccordement du gaz dans le cote arriere droit du grill (sur les modèles montés sur chariot, déposer le panneau arrière pour y acceder.
2. Poser le détendeur de gaz naturel comme indiqué. Raccorder l'alimentation en gaz au moyen d'un tuyau de gaz flexible (semi-rigide) en acier inoxydable d'au moins 1/2 po de diamètre ne dépassant pas 48 po [1.22 m] de long. Le tuyau, ainsi que les raccords, doivent être conformes à la norme Standard for Connectors for Outdoor Gas Appliances and Manufactured Homes, ANSI Z21.75 - CSA 6.27, et être adaptés à une installation en plein air. Appliquer de la pate d'étanchéité appropriée sur tous les raccords.
3. Passer à la section CONTROLE D'ETANCHÉITE.

RACCORDEMENT DE GAZ - BOUTEILLE DE PROPANE LIQUIDE (GPL)

Le grill Hestan fonctionnant au GPL est équipé d'un ensemble détendeur à deux étages / flexible permettant le raccordement à une bouteille de GPL standard de 20 lbs. Cet ensemble doit être utilisé SANS modification. S'il s'avéré nécessaire de replacer cet ensemble, s'adresser au concessionnaire Hestan pour une piece de rechange authenticate n° ref. 014309.

REMARQUE: Pour faire en sorte que cet apparéilCHAUFFEBien, vérifier que la pression d'alimentation en gaz est suffisante. Utiliser uniquement le détendeur de pression de gaz fourni avec cet apparéil. Ce détendeur est regle pour maintainir une pression de sortie (collecteur) nominale de 10 po à la colonne d'eau [2,49 kPa].

Pour raccorder l'ensemble détendeur / flexible, proceder comme suit :

1. Localiser le detendeur et le point de raccordement du gaz dans le cote arriere droit du grill (sur les modèles montés sur chariot, déposer le panneau arrière pour y acceder).
2. Brancher l'adaptateur raccord de compression de 3/8 po x raccord femelle NPT de 1/2 po au tuyau d'admission du grill comme indiqué. Raccorder l'ensemble détendeur/flexible à l'adaptateur.
3. Raccorder l'ensemble detendeur/flexible à une bouteille de GPL standard de 20 lbs. Le tuyau, ainsi que les raccords, doivent être conformes à la norme Standard for Connectors for Outdoor Gas Appliances and Manufactured Homes, ANSI Z21.75 - CSA 6.27, et être adaptés à une installation en plein air. Appliquer de la pate d'étanchéité appropriée sur tous les raccords.
4. Passer à la section CONTRÔLE D'ÉTANCHÉITE.

RACCORDEMENT DE GAZ - SYSTEMES DE CONDUITES DE GPL

Dans un système de conduites de GPL, un grand réserve central de GPL alimente l'ensemble d'une habitation. Ces systèmes sont généralement équipés d'un détendeur haute pression qui se trouve à côté du grand réserve et d'un détendeurasse pression proche de l'habitation. Les raccords des conduites de gaz doivent être conformes à la norme Standard for Connectors for Outdoor Gas Appliances and Manufactured Homes, ANSI Z21.75 · CSA 6.27, et être adaptés à une installation en plein air. La longueur du raccordement ne doit pas dépasser 48 po [1,22 m].

Contactez Hestan service à la clientèle pour commander un Kit système Canalisé de GPL pour cette installation unique. Indiquez si vous avez une grille NG ou LP avant de commander le kit.

REMARQUE: Pour faire en sorte que cet apparéilCHAUFFE bien, vérifier que la pression du gaz fourni à l'appareil est suffisante (une pression de 11-14 po à la colonne d'eau [2,74 - 3,48 kPa] est préféable) pour maintenir une pression de sortie (collecteur) nominale de 10 po à la colonne d'eau [2,49 kPa].

BRANCHEMENTS POUR LE GAZ (suite)

RETENUE DE BOUTEILLE DE GPL

Si le grill Hestan est monté sur un chariot, veiller à maintainir la bouteille de GPL en l'assujettissant au moyen du boulon de fixation sur le plateau coulissant comme indiqué ci-dessous. Il est important que la bouteille ne bascule pas ou n'était pas le tuyau, ce qui pourrait cause une fuite de gaz.

CONTRÔLE D'ÉTANCHÉITE

GÉNÉRALITÉS

Bien que l'étanchéité de tous les raccordements de gaz de ce grill Hestan ait été contrôle à l'usine préalablement à l'expédition, un contrôle complet d'étanchéité doit être effectué sur le lieu d'installation pour tener compte d'un possible déplacement en cours de transport ou d'une pression excessive exercée par mégarde sur certaines pieces de l'appareil. Contrôler régulièrement l'étanchéité de l'ensemble du système ou le faire immidiatement si on perçoit une odeur de gaz.

AVANT LE CONTROLE

• Ne pas fumer pendant le contrôle d'étanchéité.
• Ne jamais contrôle l'étanchéité avec une flamme rue.
• Préparer une solution savonneuse consistant en un volume de détergent liquide et un volumed'éau à des fins de contrôle d'étanchéité.
• Appliquer de la solution sur les raccords de gaz à l'aide d'un flacon pulverisateur ou d'un pinceau.
  Pour les appareils au GPL, toujours effectuer le contrôle alors que leur bouteille est pleine.

BRANCHEMENTS POUR LE GAZ (suite)

POUR EFFECTUER LE CONTROLE

S'assurer que tous les robinets de réglage sont en position « OFF »
- Appliquer de la solution savonneuse décrite plus haut sur tous les raccords.
Ouvrir l'arrivee de gaz.
- Contrôler tous les raccordements depuis la conduite d'alimentation ou la bouteille de GPL jusqu'à tuyau collecteur compris.
- Des bulles de savon se formeront à l'emplacement d'une fuite. En cas de fuite, couper immeditatement l'arrivée de gaz, desserrer tout raccord qui fuit, rouvir l'arrivée de gaz et recommencer le contrôle.
- S'il s'avere impossible d'arreter une fuite de gaz, couper l'arrivee de gaz et s'adresser au concessionnaire qui a vendu le gril.
- Ne pas utiliser le grill tant que tous les raccordements n'ont pas été contrôls et qu'ils fuient.

REMARQUE IMPORTANTE - TOUJOURS CONTROLER L'ETANCHÉITE APRES CHAQUE CHANGEMENT DE BOUTEILLE DE GPL.

En cas de fuite ou si le tuyau presente des signes d'abrasion ou d'usure excessive, ou de coupure, il doit être remplaced avant utilisation du gril. Le tuyau et le détendeur de GPL sont fournis sous forme d'ensemble complet et doivent être remplacés comme tel. Ne pas essayer de réparer ou replacer le tuyau seul. S'adresser au concessionnaire Hestan pour une piece de rechange authenticate, n° ref. 014309.

Contrer l'étanchéité de tous les racçords d'alimentation en gaz avant chaque utilisation. Il est pratique de conserver un flacon pulverisateur d'eau savonneuse prés du robinet d'arret de la conduite d'alimentation en gaz. Pulveriser sur tous les racçords. Des bulles indiquent des fuites.

RÉGLAGES DES BRULEURS

Les grils Hestan sont équipés de Trellis Burners™ sans équivalent, ainsi que d'un tournebroche et de brûleurs de saïs à infrarouges. Les instructions suivantes ne s'appliquent qu'aux Trellis Burners™.

RéGLAGE DE LA FLAMME DES TRELLIS BURNERS

Chaque brûleur du grill est contrôle et regle à l'usine avant l'expédition. Le choix de l'orifice calibre adapté au type de gaz et le réglage du mélange air-combustible (obturator d'air) ont été effectuels au même moment. Toutefois, les variations affectant le gaz distribué localement, l'altitude à laquelle on vit, la conversion d'un type de gaz à un autre et d'autres facteurs pourrait rendre nécessaire un réglage de la flamme des brûleurs.

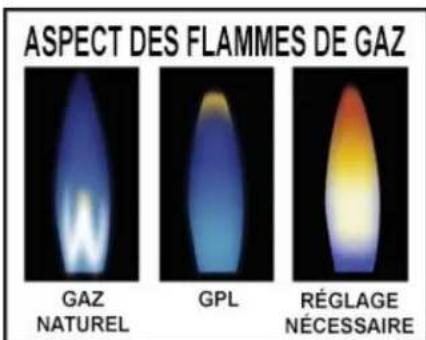

Contrer visuellement la flamme des bruleurs et la comparer aux figures qui suivent.

Les flammes doivent être bleues et stables sans pointes jaunes (celles des apparciels au GPL auront parfois des pointes jaunes). Il ne doit pas y avoir de bruit excessif ni de « décollage » de la flamme des brûleurs. Si l'une quelconque de ces situations existe, déposer les brûleurs et rechercher la présence de crasse, de débris, de toiles d'iraignées obstruant l'obturator d'air ou les orifices de combustion. Proceder au réglage des obturateurs d'air si nécessaire.

EXTRACTION DU BRULEUR AVANT LE RÉGLAGE DES OBTURATEURS D'AIR

Ouvrir le grill puis retiret les grilles, les plateaux radiants et les brûleurs de la cuve. Retirer les Treillis Burners en soulevant leur partie arrêté et en les faisant pivoter avec précaution pour dégager les couvercles d'allumeurs. Les brûleurs de saïsie sont dotés d'un petit couvercle métallique qui se trouve au-dessus de l'allumeur et doit être déposé en premier. En outre, la paroi arrêté de la cuve comporte une vis qui doit être retiree. Il est ensuite possible de retirer le brûleur de saïsie en le faisant lui aussi pivoter pour éviter de casser l'allumeur céramique.

RéGLAGE DES OBTURATEURS D'AIR

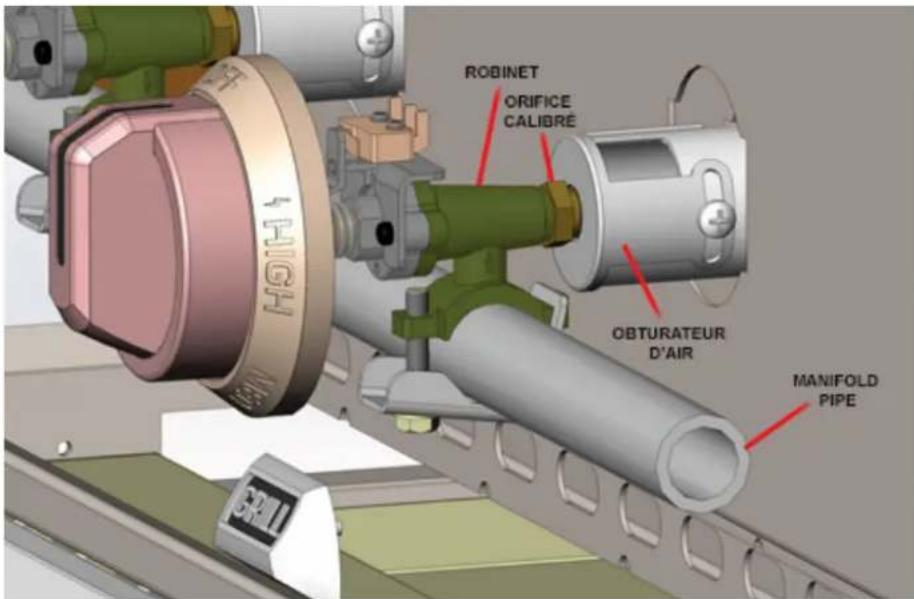

Déposer le panneau de commande pour acceder à la zone des orifices calibrés et aux obturateurs d'air des brûleurs. Un chapeau métallique à l'entrée du brûleur, appelé «OBTURATEUR D'AIR», régle la quantité d'air qui pénétre dans le brûleur pour permettre la combustion (voir Fig. 4). L'obturateur d'air est pourvu d'une vis de blocage qui doit être desserrée avant le réglage. Déposer le brûleur avec précaution du grill. À l'aide d'un marqueur, tracer un repère indiquant la position de l'ouverture de l'obturateur d'air puis desserrer la vis de celui-ci. Remettre le brûleur en place. S'assurer que les brûleurs sont bien en place sur les orifices calibrés enPNANT SOIN DE NE PAS DEPLACER NI ENDOMMAGER les electrodes d'allumeurs. Remettre les plateaux radiants en place.

Figure 4

Allumer le brûleur et le régler comme suit :

• Tourner le robinet sur « HIGH », allumer le brûleur et le laisser chauffer pendant 10 minutes. Faire attention car le brûleur sera très chaud à partir de ce moment.
• Si la flamme est jaune, ce qui indique une insuffisance d'air, tourner l'obturator d'air dans le sens antihoraire pour laisser plus d'air entre dans le brûleur.
  Si la flamme est bruyante et a tendance a se soulever pour se séparer des orifices de combustion, ce qui indique un excès d'air, tourner l'obturateur d'air dans le sens horaire pour réduire la quantité d'air entrant dans le brûleur.
• Une fois qu'une bonne flamme a eté établie, tracer un nouveau repere avec le marqueur.
• Déposer le brûleur de nouveau et desserrer la vis de blocage de l'obturateur d'air enclinant note de la position nouvellement marquee.
• Répéter cette opération pour chaque brûleur.
  Vérifier une的最后一 fois fos que tous les brûleurs sont bien en place sur leurs orifices calibrés et leur attache de suspension arrêté.
• Remetre tous les plateaux radiants et grilles de cuisson en place.
• Remetre le panneau de commande et les boutons de réglage en place.

RéGLAGES DE ROBINETS

Les robinets de ce grill Hestan sont prérogliés à l'usine pour permettre des performances optimales. La position de feu doux de ces robinets est régiable si l'altitude, le rendement à feu doux, la conversion d'un gaz à un autre ou d'autres facteurs indiquent qu'un réglage est nécessaire. Il est déconseilé de régler les robinets de tournebroche ou de brûleurs de saisie.

A VERTISSEMENT

NE JAMAIS RÉGLER LE BRULEUR TELLEMENT BAS QU'IL RISQUE DE S'ETEINDRE EN COURS D'UTILISATION. NE PAS FAIRE FONCTIONNER LE GRIL SI LA VIS DE FEUX DOUX A ETÉ ENLEVÈE. DU GAZ PEUT S'ECHAPPER ET CRÉER UNE SITUATION POTENTIELLEMENT DANGEREUSE.

ETAPES DE RÉGLAGE:

1. Retirer les boutons de réglage, le bac de récapuration et le panneau de commande de l'appareil.
2. Appliquer les instructions d'allumage en plaçant le bouton de réglage sur « Hi » et laisser le brûleur chauffer pendant 10 minutes.
3. Tourner le bouton de réglage sur « LOW » et attendre que la température du brûleur baisse et se stabilise, ce qui demande 10 minutes environ. Une tentative de réglage dans toute position autre que LOW peut creer une situation dangereuse.

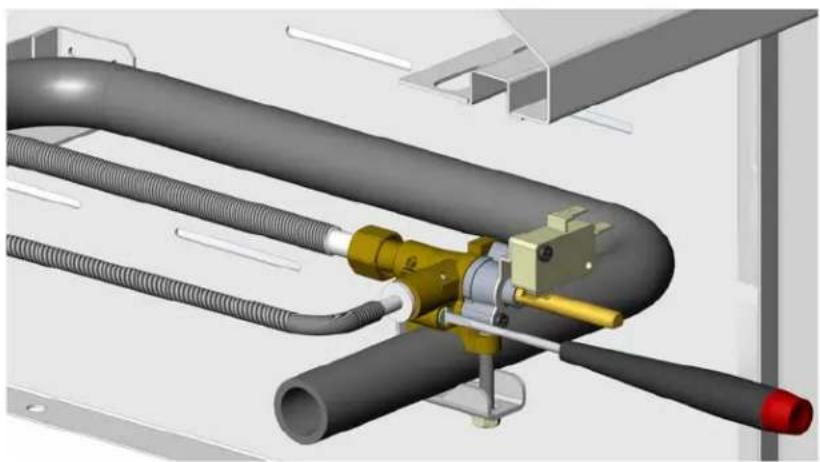

4. Introduire un petit tournevis plat dans la tige du robinet pour commencer le réglage (voir Fig. 5). La vis n'offre que 2 ou 3 tours complets de réglage, après lesquels elle peut continuer de tourner mais sort alors du robinet, ce qui pourrait entraîner une fuite de gaz. NE PAS tourner la vis de plus de 3 tours.
5. La tourner très lentement dans le sens antihoraire pour AUGMENTER la flamme à deux. Il faudra quelques secondes à la flamme pour réagir aux réglage effectuels.
6. Regler la flamme de façon à ce que tous les orifices de combustion restent complètement allumés, sans tremblement ni extension. Éteindre le brûleur et le rallumer. Vérifier une fois de plus le réglage du feu doux pour s'assurer qu'il est maintainant correct. Remettre le bouton de réglage en place.

Figure 5

BRANCHEMENTS POUR LE GAZ (suite)

RÉGLAGE DE FLAMME DE BRULEUR À INFRAROUGE

Les brûleurs à infrarouge n'exigent aucun réglage et il suffit de vérifier visuellement qu'ils fonctionnent bien. En position HIGH, un brûleur à infrarouge rougeoei uniformément sur l'ensemble de sa surface. Un rougeoiement diminué et/ou un « halo » étendu de flamme bleue sur la surface su brûleur à infrarouge indique une mauvaise circulation d'air ou une obstruction au niveau du brûleur lui-même. Le faire réparer.

RÉGLAGE DE FLAMME DE BRULEUR LATERAL

Les brûleurs lateraux Hestan sont préreglés à l'usine pour permettre des performances optimes. Toutefois, ces robinets offrent également un réglage de flamme pour feu doux (pour faire mischief) si l'altitude, le rendement à feu doux, la conversion d'un gaz à un autre ou d'autres facteurs indiquent qu'un réglage est nécessaire. Proceder comme pour le réglage des robinets de Trellis Burner™ décrit plus haut.

AVENTISSEMENT

NE JAMAIS REGLER LE BRULEUR LATERAL TELLEMENT BAS QU'IL RISQUE DE S'ETEINDRE EN COURS D'UTILISATION.

BRANCHEMENTS POUR L'ÉLECTRICITE

Important: Cet appeareil doit etre mis à la terre conformément aux codes locaux ou, en leur absence, au National Electrical Code, ANSI/NFPA 70-1990.

AVENTISSEMENT

Les appeareils pourvus d'un cordonouple d'alimentation sont fournis avec une fiche tripolaire de mise à la terre. Cette fiche doit être imperativement branchée dans une prise tripolaire correctement mise à la terre. Si la prise n'est pas du type à mise à la terre approprié, s'adresser à un électricien. Ne pas enlever la broche de mise à la terre de cette fiche.

Le grill est concu pour le courant alternatif de 120 volts et doit être raccordé à un circuit protégé par disjoncteur de fuite à la terre. Ne pas raccorder le grill à l'alimentation électrique avant d'avoir effectué tous les raccordements de gaz et contrôle leur étanchéité.

MAINTENIR TOUT CORDON ÉLECTRIQUE ET TYUAU D'ALIMENTATION EN COMBUSTIBLE À L'ÉCART DE TOUTE SURFACE CHAUFFEE.

1. Pour se protégger des chocs électriques, ne pas plonger le cordon ni ses fiches dans de l'eau ou un autre liquide.
2. Le débrancher de la prise lorsque l'appareil n'est pas en service et avant le nettoyage. Laisser l'appareil refroidir avant de poser ou de déposer des pieces.

BRANCHEMENTS POUR L'ÉLECTRICITE (suite)

1. Ne pas faire fonctionner un apparéil à gaz de cuisson en plein air dont le cordon ou la fiche est endommagé ni après un dysfonctionnement ou endommagement quelconque de l' apparéil. S'adresser au fabricant pour la réparation.
2. Ne pas laisser le cordonPENDRE par-dessus le bord d'une table ni toucher des surfaces tres chaudes.
3. Ne pas utiliser un apparéil à gaz de cuisson en plein air dans un role autre que celui pour lequel il est concu.
4. N'utiliser qu'un circuit protégé par disjoncteur de fuite à la terre avec cet apparéil à gaz de cuisson en plein air
5. Ne jamais-retirer la broche de mise à la terre ni utiliser un adaptateur à 2 broches.
6. N'utiliser que des cordons prolongateurs à fiche tripolaire de mise à la terre d'une intense correspondant à celle de l'alimentation de l'appareil et agreeés pour une utilisation en plein air, ce qu'indique la marque « W-A »

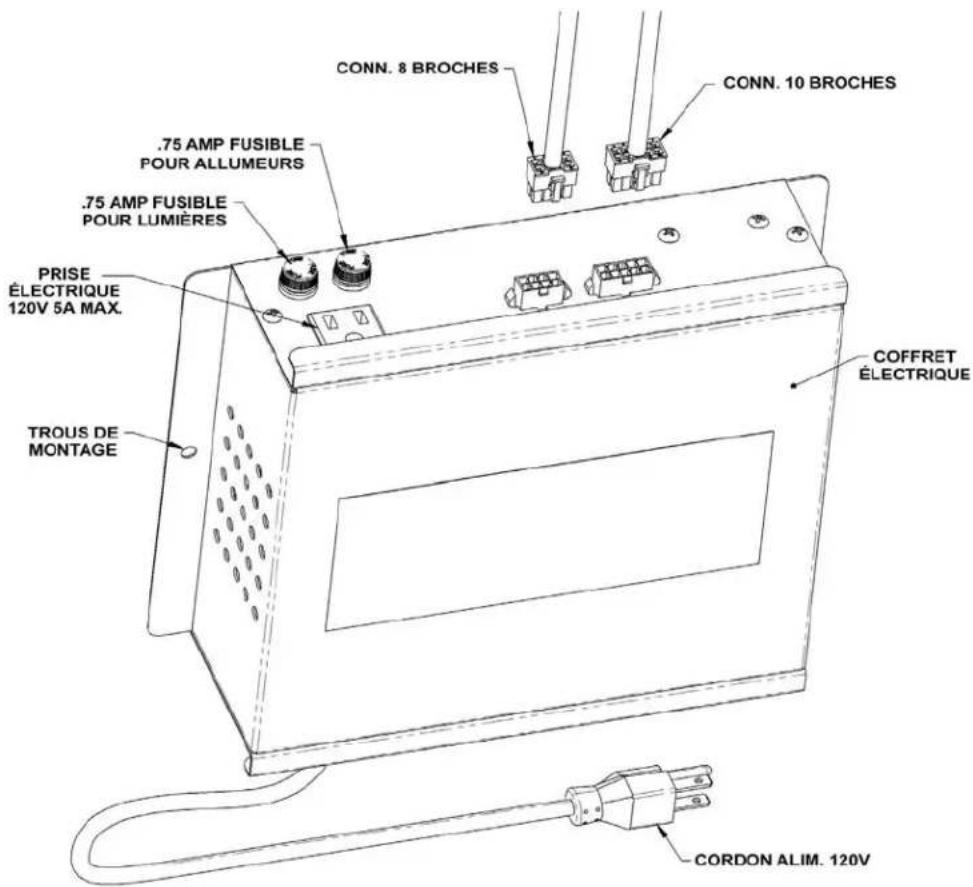

COFFRET ÉLECTRIQUE

IMPORTANT - LIRE TOUTES LES INSTRUCTIONS AVANT DE COMMENCER

Certaines parties ont des arêtes vives. Des précautions doivent être prises lors de la manipulation des différents composants pour éviter des blessures. Portez des gants lorsque vous manipuez.

1. Si vous installez votre grill dans un chariot, veuillez consulter le manuel d'instructions fourni avec votre chariot. Si vous installez votre grill dans un enceinte (voir l'image ci-dessous), placez le coffret electrique sur le paroi arriere interieur sous le grill ou dans un endroit pratique pour acceder au coffret ou remplacer un fusible. Laisser un peu de mou dans les cables entre le grill et la coffret afin de ne pasétirer les cables et facilititer la déconnexion.
2. La coffret électrique a 2 trous de montage de chaque côte pour fixer à un paroi ou une autre structure (matériel de montage non inclus). La coffret devrait être d'env. 8 po [20cm] au-dessus du sol pour éviter l'intrusion d'eau sous votre Île. Voir la section INSTALLATION de ce manuel pour plus de détails.
3. Une fois monté, connectez les connecteurs blancs de votre grill aux prises appropriées sur le dessus du coffret électrique. La grille est concise pour un courant alternatif de 120 volts et doit être branchée dans un circuit protégé par disjoncteur de fuite à la terre (GFCI). Ne pas branchier le grill à l'alimentation électrique avant d'avoir effectué les raccordements de gaz et de vérifier les fuites.

MAINTENIR TOUT CORDON ÉLECTRIQUE ET TYUAU D'ALIMENTATION EN COMBUSTIBLE À L'ÉCART DE TOUTE SURFACE CHAUFFEE.

Les grils Hestan sont équipés d'allumeurs à incandescence pour tous les Trellis Burners™, ainsi que pour le tournebroche et les brûleurs de saisie. Les allumeurs à incandescence offrent une fonction de « prolongation de délambda » qui maintain l'incandescence du brûleur pendant une période prolongée pour garantir un allumage réussi du brûleur.

Remarque: Cette fonction ne s'applique qu'aux brûleurs principaux, pas au tournebroche.

Si le grill est equipé d'un brûleur latorial Hestan, il est doté d'un système d'allumage à étincelles avec détction de flamme qui ranime la flamme si elle s'était.

Les brûleurs peuvent tous être allumés manuellement si cela s'avèrè nécessaire.

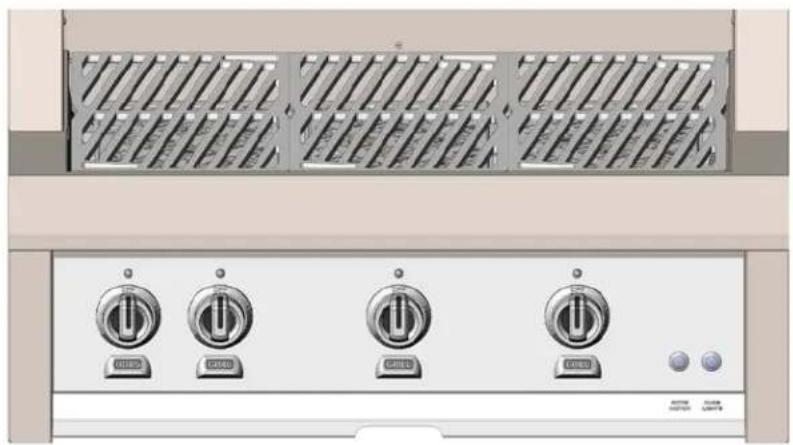

DISPOSITION DES BOUTONS DE RÉGLAGE

Une disposition type (modèle de 36 po représenté, Fig. 6) des boutons de réglage est illustrée cédessous. La commande de tournebroche se trouve toujours tout à fait à gauche. Les témoins à LED du panneau de commande et les commandes du moteur de tournebroche se trouvent tout à fait à droite.

Les instructions d'allumage de tous les brûleurs sont visibles lorsque vous tirez sur le bac de récapération.

Figure 6

ALLUMAGE DES BRULEURS DU GRIL (TRELLIS BURNERTM OU BRULEUR SE SAISIE)

1. Lire le manuel d'utilisation et d'entretien avant d'allumer le grill. Ouvrir le couvercle pendant l'allumage. S'éloigner autant que possible lors de l'allumage.
2. Appuyer sur le bouton selectionné pendant 5 secondes puis le tourner sur « HIGH ». Le brûleur doit alors s'allumer. Une fois qu'il est allumé, régler la flamme selon le besoin.
3. Si un brûleur ne s'allume pas en 5 secondes, tourner son bouton sur « OFF » et attendre 5 minutes avant de rallumer.
4. Si un brûleur ne réussit pas à s'allumer, voir le MANUEL D'UTILISATION ET D'ENTRETIEN pour des instructions d'allumage à l'aide d'une allumette.

ALLUMAGE DU BRULEUR DE TOURNEBROCHE

1. Appuyer sur le bouton pendant 5 secondes puis le tourner sur « HIGH ». Continuer de maintainir le bouton enforcé pendant au moins 30 secondes après l'allumage. Le brûleur de tournebroche doit alors rester allumé et commencer à rougeoyer. Relâcher le bouton; le brûleur doit rester allumé.
2. Si un brûleur ne reste pas allumé, tourner son bouton sur « OFF » et attendre 5 minutes avant de rallumer.
3. Si un brûleur ne réussit pas à s'allumer, voir le MANUEL D'UTILISATION ET D'ENTRETIEN pour des instructions d'allumage à l'aide d'une allumette.

1. Lire le manuel d'utilisation et d'entretien avant d'allumer. Enlever le couvercle lors de l'allumage.
2. S'éloigner autant que possible lors de l'allumage.
3. Appuyer sur le bouton selectionné et le tourner en position « HIGH ». L'allumeur produit des étincelles jusqu'à ce qu'une flamme soit obtenue.
4. Une fois le brûleur allumé, tourné le bouton à la position correspondant au réglage de flamme désiré. Si aucune étincelle ne se produit, vérifier l'alimentation électrique.
5. Si un brûleur ne s'allume pas en 5 secondes, tourner son bouton sur « OFF » et attendre 5 minutes avant de rallumer.
6. Si un brûleur ne réussit pas à s'allumer, voir le MANUEL D'UTILISATION ET D'ENTRETIEN pour des instructions d'allumage à l'aide d'une allumette.

Remarque: le détecteur de flamme de l'allumeur à étincelles déclenchera ce dernier de façon répetée (en produit un déclic) jusqu'à ce qu'une flamme s'allume. En cas de production intempéste d'étincelles en cours de fonctionnement normal du brûleur, voir la section DÉPANNAGE de ce manuel. Une flamme très faible en cas de grand vent est généralement à l'origine de cette production intempéstive d'étincelles.

INSTRUCTIONS D'ALLUMAGE À L'AIDE D'UNE ALLUMETTE

Si un brûleur ne s'allume pas après plusieurs tentatives, il est possible de l'allumer avec une allumette. Ouvrir le couvercle et attendre 5 minutes pour permettre à tout gaz accumulé de se dissiper hors du grill. Utiliser une allumette longue pour cheminée ou attacher une allumette courte à la pince d'allumage par allumette fournie avec ce grille Hestan (voir Fig. 7 ci-après).

Figure 7

Lorsqu'on essaye d'allumer un brûleur à l'aide d'une allumette, veiller à désir le bouton de réglage correspondant à ce brûleur. Éloigner le visage autant que possible et faire passer l'allumette allumée par les ouvertures des grilles de cuisson et des plateaux radiants puis la placer pres des orifices de combustion. Appuyer sur le bouton de réglage et le tourner sur « HIGH » jusqu'à ce que le brûleur s'allume. Répéter cette opération pour chaque brûleur si nécessaire. Si un brûleur ne s'allume pas en 5 secondes, tourner son bouton de réglage sur « OFF » et attendre 5 minutes avant d'essayer de nouveau. Si le brûleur ne s'allume pas après plusieurs tentatives, voir la section DÉPANNAGE de ce manuel. Les brûleurs latéraux peuvent être allumés de la même manière, bien qu'une allumette longue puisse ne pas être nécessaire.

Dans les endroits ensoleillés, les brûleurs à infrarouge de tournebroche et de saisie peuvent être difficilles à voir s'ils sont allumés. ÀpRESvoir essayé d'allumer un de ces brûleurs, bouger la main en faisant très attention 8 à 10 po [20 à 25 cm] au-dessus de la surface du brûleur pour savoir si celui ci dégage de la chaleur. Si ce n'est pas cas, OU SI ON PERCOIT UNE ODEUR DE GAZ, tournier le bouton de réglage en position d'arrêt et attendre 5 minutes avant d'essayer de rallumer.

NOUS NE NOUS SATISFERONS JAMAIS DU STATU QUO ; NOUS SOMMES LES IMPATIENTS, LES RÉVEURS, LES FIGNOLEURS.

UTILISATION DU GRIL

Ce grill Hestan est un apparéil de cuisson puissant et polyvalent. Les grillades traditionnelles exigent une chaleur intense pour les saisir et les faire revenir comme il faut. On cuit de nombreuses viandes d'abord sur « HIGH » pour les saisir et les faire revenir et pour qu'elles restent juteuses. Il est ensuite possible d'abaiser la température pour finir de les cuire, comme c'est le cas pour les grosses pieces de viande ou les volailles. Cette méthode permet de bien cuir la viande sans brûler l'extérieur. Un barbecue traditionnel (cuisson longue à basse température) est également possible avec ce grill Hestan. Comme c'est la cas avec tout nouvel apparéil, il faut un certain temps pour se familiariser avec ce grill, la température à laquelle il fonctionne, les temps de cuisson des alimentés que l'on préféère, etc. NE PAS laisser le grill sans surveillance pendant la cuisson.

PRECHAUFFAGE

Le temps de préchauffage typique pour le Trellis Burner™ est de 10 à 15 minutes environ sur « HIGH » Le tournebroche et les bruleurs de saisis à infrarouge exigent également 10 à 15 minutes de préchauffage.

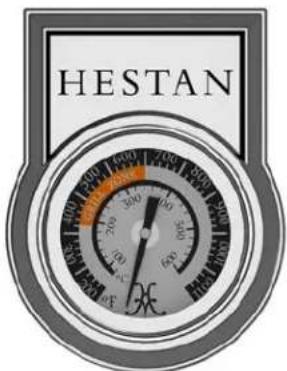

INDICATEUR DE TEMPERATURE

La grandeJAuge de tempéature dans voitrhe hote Hestan indique lorsqu'voitrque gril est pret pour la cuisson.Le cadran indique la tempéuration delair dans voitrque gril,mais il est calibre pour rapprocher la tempéuration sur la surface de cuisson.(voir Fig.8).

CUISSON AVEC LES TRELLIS BURNERSTM ET LES BRULEURS DE SAISIE

La forme unique du Hestan Trellis Burner™ fut conçue avec une chauffe uniforme à l'esprit. Les brûleurs, ainsi que les robinets concus spécialement, permettent une large plage de températures de cuisson. Le Trellis Burner™ peut saisir et griller les viandes à haute temperature ou être réglé plus bas pour un barbecue authentique. Les plateaux radiants à briquettes font partie intégrante de ce système de cuisson. Ils servent à uniformiser la chaleur, tout en réduisant les flambees soudaines et en vaporisant le jus de cuisson, ce qui dégage des arômes qui sont absorbés par la vienne.

Figure 8

Pour ceux qui sont un peu plus exigeants, la chaleur extréme dégagée par les bruleurs de saisie à infrarouge Hestan offre encore plus de puissance à ceux qui souhaite une saisie rapide pour préserver la saveur, tout en permettant de garder le contrôle de la température. Les temps de cuisson sont toute fois beaucoup plus courts. Les couverclés métalliques des brûleurs servent à protéger les carreaux céramiques des débris alimentaires et du jus de cuisson qui pourrait boucher les milliers de pores des carreaux. La plus grande partie du jus de cuisson et de laGRAISSSE se vaporise instantanément au contact du couvercle et des carreaux chauds.

CUISSON AVEC LE TOURNEBROCHE

La cuisson au tournebroche permet une répartition uniforme de la chaleur pour les alimentes. Non seulement la rotation constante cuit les alimentes uniformément, elle autobadgeonne également la viande au fur et à mesure que les jus remontent à la surface et s'écoulient naturellement autour. La position du brûleur de tournebroche Hestan fait en sorte que les flambees soudaines ne soient pas possibles et que la chaleur ne soit pas dirigée vers l'utilisateur quand le couvercle est ouvert. Les viandes seront cuites plus uniformément, plus tendres et plus juteuses quand elles sont grillées lentement sur un tournebroche Hestan.

Avant de cuire au tournebroche, faire pivoter la grille de maintain en chaud vers le bas pour faire de la place. Elle reposera contre la paroi arriere ou peut etre deposee du gril. Une rotinsoire est fournie avec ce grill pour recueillir l'excedent de jus de cuisson et I'empecher de boucher les bruleurs qui sont en dessous. Veiller a la retirer apres s'estre servi du tournebroche et avant d'utiliser les autres bruleurs.

Le système de tournebroche Hestan consiste en trois éléments principaux : le moteur, l'ensemble broche / fourchettes et le brûleur à infrarouge de tournebroche.

LE MOTEUR

Ce grill Hestan est équipé d'un moteur intégré à courant alternatif et transmission par chaîne qui peut accepter une charge de 50 lbs. et d'un diamètre maximum de 10 po [25 cm]. Le grill doit être raccordé au secteur pour que le tournebroche fonctionne. La vitesse n'est pas régliable mais devrait être suffisante pour satisfaire la majorité des besoin de cuisson au tournebroche.

L'ENSEMBLE BROCHE / FOURCHETTES

Le tournebroche peut accepter de grosses pieces de viande pesant jusqu'à 50 lbs. Préparer la viande et la monter sur la broche puis monter les fourchettes. Enconcer le côte pointu de la broche dans la viande et center celle-ci sur la broche. Pousser une des fourchettes et l'enconcer dans la viande puis serrer la vis de serrage (utiliser une pince si nécessaire). Répéter cette opération pour la fourchette opposée. Attacher toute partie pendante (telle qu'aires) avec de la ficelle de boucher (ne jamais utiliser de ficelle en nylon ou en plastique).

La viande étant assujettie à la broche, faire tourner lentement celle-ci dans la paume des mains pour vérifier son équilibrage. Elle doit tourner sans a-coups. S'il apparait qu'un cote est plus lourd, ajuster à l'endetroit où la brocheerce la viande. Un mauvais équilibrage de la broche entraînera une rotation irrégulière et une cuisson non uniforme. Il est normal pour la broche de flechir sous une lourde charge pendant la cuisson.

Monter ensuite la broche sur le grill avant d'allumer le brûleur à infrarouge de tournebroche. Si on commence par allumer le brûleur, on risque de se brûler les mains quand on essaye de monter la broche sur le grill. Introduire le côté pointu de la broche dans le carre d'entrainment qui se trouve dans la paroi droite du grill et faire reposer l'autre côté sur les rouleaux de la paroi gauche du grill. Mettre le moteur en marche pour vérifier la rotation et l'équilibre de la viande sur la broche. Effectuer les réglages nécessaires.

LE BRULEUR DETOURNEBROCHE

Le brûleur à infrarouge de tournebroche est pourvu d'une soupape de sûreté qui interrupt automatiquement la circulation du gaz lorsque le brûleur n'est pas bien allumé, comme par exemple s'il s'éteint en cas de grand vent. L'emplacement du brûleur de tournebroche devrait le rendre moins sensible aux vents forts mais il vaut moins, par grand vent, maintainir le couvercle fermé et vérifier le brûleur de temps en temps. Pour allumer le brûleur, voir la section INSTRUCTIONS D'ALLUMAGE de ce manuel.

AVIS: Éviter de faire couler de l'eau sur le brûleur de tournebroche car cela risquérait d'endommager les plaques de brûleur en céramique. Les dégats causés par l'eau au brûleur de tournebroche ne sont pas couverts par la garantie.

REMARQUE: Ne pas utiliser le thermomètre du grill pour la cuisson au tournebroche. Il n'est pas conscience pour enregistrer la chaleur infrarouge directe.

FUMOIR A COPEAUX DE BOIS

Il est possible, en utilisant de vais copeaux de bois dans le système de fumoir de ce grill Hestan, d'ajouter de la saveur à tous les alimentés grillés.

1. Faire tremper les copeaux de bois pendant au moins 30 minutes avant l'utilisation prévue du gril. Vider toute l'eau.

2. Remplir le plateau de fumoir des copeaux de boiségoutts.

3. Placer le plateau de fumoir sur la grille de cuisson à l'endetroit où la température convient pour produit une combustion lente des copeaux, mais sans les brûler. On ne peut pas que les copeaux s'enflament. Il devraient commencer à fumer au bout de 20 à 30 minutes environ.

4. Lorsque la fumée cesse, se servir de l'outil de retrait fourni avec le plateau de fumoir pour retirer avec précaution celui-ci du gril. Laisser le plateau refroidir complètement avant d'essayer de le replir de nouveau de copeaux.

NETTOYAGE ETENTRETIEN

ENTRETIEN DE L'ACIER INOXYDABLE

L'acier inoxydable est couramment utilisé dans les appeareils des cuisines de restaurants et de résidences à cause de sa robustesse, de sa capacité de résistance à la corrosion et de sa facilité de nettoyage. Ces caractéristiques du métal sont malheureusement tenues pour acquises et on presume qu'aucun problème n'apparaître en cours de service. Un certain soin est toutefois nécessaire pour garantir une longue durée de service du gril.

NETTOYAGE ET ENTRETIEN (suite)

Afin de maintainir l'aspect initial de ce gril Hestan, il convient de le nettoyer régulierement en procédant comme suit:

1. Àpès avoir utilisé le grill et pris les mesures de sécurité décrites en détaill plus haut dans ce manuel, l'essuyer avec un chiffon doux imbibé d'eau savonneuse et le rincer avec de l'eau chaude propre. Cela devrait enlever la plupart des substances produites pendant que l'on grille.
2. Pour éliminer les taches tenaces, y compris les dépôts de graisse calcinée et d'origine alimentaire, appliquer une crème nettoyante non abrasive à usages multiples avec un chiffon doux humide. Rincer à l'eau douce comme indiqué plus haut. N'utiliser en aucun cas des tampons à recycler metalliques, sauf s'ils sont en acier inoxydable.
3. Ne pas utiliser d'abrasifs agressifs ni de tampons à récurer métalliques pour nettoyer l'acier inoxydable car ils laisseront des rayures sur la surface et dégraderont l'aspect du grill. De même, ne pas utiliser des brosses métalliques, des grattoirs ni des tampons à récurer sales.
4. Dans les zones à grain orienté, tout nettoyage effectué avec des abrasifs doit l'être dans le sens du grain, pas dans le sens contraire.
5. ÀpRES usage, tousj enlever les articles de nettoyage mouillés (teis que chiffons, tampons, contenants) de la surface pour eviter la formation de marques ou taches d'eau.
6. Si nécessaire, secher le grill après s'en être servi avec un chiffon ou serviette doux sec.

Si les consignes qui precedent sont respectées, ce gril Hestan devrait offrir une excellente durée de service et ne pas faillir à sa réputation d'être « inoxydable ». Les négliger peut toutefois conduire à une dépréciation de la surface et, dans des cas extrêmes, à une corrosion de l'acier lui-même.

Les deux types les plus courants de corrosion qui peuvent se rencontres, sur l'acier inoxydable en particulier, sont les marques de rouille et les piqures en surface.

MARQUES DE ROUILLE BRUNE

Ces marques de rouille sont vraisemblamente le résultat de l'adhesion de petites particules d'« acier ordinaire » à la surface, qui ont fini par rouiller en milieu humide. La source la plus courante de telles particules est les tampon à recuner métalliques mais la contamination peut également provenir d'ustensiles en acier au carbone et de vieilles canalisations d'eau en fonte. Ces marques brunes ne sont que des taches superficielles, qui seront inoffenses pour le grill. Elles doivent pouvoir être enlevées en appliquant une crème nettoyante non abrasive à usages multiples avec un chiffon doux humide. Il peut parfois s'avérer nécessaire de recourir à un nettoyant spécial pour acier inoxydable pour redonner à la surface du grill l'éclat du neuf. Pour éviter que des taches de rouille ne réapparaissant, il est essentiel d'éliminer la source de la contamination. L'utilisation d'une housse de grill Hestan contribuera grandement à empêcher ce genre de contamination.

PIQURES DE CORROSION

Une forme plus grave de corrosion est la formation de piqures en surface. Cette corrosion peut généralement ettre attribuée a certains produits menagers tels que I'eau de javel, les produits d'entretien contenant de I'eau de javel (hypochlorite de sodium) et le chlore de piscine. Si les piqures apparaissent sur la surface d'accier inoxydable, on peut essayer de la polir a I'aide de tampons abrasifs pour acier inoxydable mais, dans la plupart des cas, les piqures en surface ne peuvent etre eliminées.

PRODUITS ALIMENTAIRES

L'acier inoxydable résiste en général parfaitement à tous les produits alimentaire d'usage courant. Ce n'est que dans des cas isolés, quand par exemple on laisse des melanges concentrés de Sel et de vinaigre au contact de l'acier pendant des périodes prolongées, que des marques peuvent apparaître en surface. Nettoyer la surface conformément aux instructions données plus haut.

ENTRETIEN DES SURFACES PEINTES (LE CAS ECHEANT)

Les grils Hestan sont disponibles en standard en acier inoxydable ou offrent également 11 couleurs au choix. Les peintures en poudre résistantes appliquées sur ces panneaux sont communément utilisées sur les pieces automobiles, ainsi que sur les apparciels electroménagers à usage commercial et résidentiel à cause de leur excellente résistance à l'écaillage et à divers produits chimiques. Le fini devrait bien résister à l'extérieur dans la plupart des situations. Toutefois, comme pour toute surface peinte, le nettoyage de ce fini doit être effectué avec un soin particulier.

Pour nettoyer la surface a revetement de peinture en poudre :

1. Eliminer avec précaution tous les dépôts avec une éponge humide.
2. Utiliser une brosse (non abrasive) ou un chiffon doux et une solution de détergent menager doux pour enlever la poussière, le sel et les autres dépôts. Ne jamais utiliser de nettoyants à base de solvants, nettoyants pour acier inoxydable, dégraissants puissants, produits à nettoyer les fours, etc. sur les surfaces peintes, car ils peuvent endommager la peinture de façon irréparable.
3. Rincer à l'eau douce propre et sécher avec un chiffon propre.

ENTRETIEN DES ÉLÉMENTS DU GRIL

GRILLES DE CUISSON ET DE MAINTIEN AU CHAUD

Le moyen le plus facile de nettoyer les grilles de cuisson est de le faire des la cuisson terminée après avoir eteint les bruleurs. Porter un gant de cuisine pour proteger sa main de la chaleur et de la vapeur. Tremper une brosse a poils de laiton pour nettoyage de grill dans de I'eau savonneuse chaude et frottier les grilles de cuisson chaudes. Plonger frquement la brosse dans I'eau. La vapeur produite lorsque I'eau touche les grilles chaudes facilite le nettoyage en ramollissant toute particule d'aliment. Les particules d'aliments tomberont au travers des grilles et bruleron. Le nettoyage sera plus dificile si on laisse d'abord le grill refroidir.

BAC DE RÉCUPÉRATION

Nettoyer le bac de recupération après chaque utilisation du grill. Laisser un bac de recupération sale en place attirera les insectes et les rongeurs. ÀpRES avoir laissé le grill refroidir complètement, enlever le bac de recupération en le tirant hors du grill. Remetre le bac en place une fois qu'il est nettoyé.

BRULEURS DU GRIL

Les plateaux radiants à briquettes devraient protéger complètement les Trellis Burners™. Il peut toutefois s'avérer nécessaire de nettoyer les brûleurs ou la cuve en dessous de ceux-ci. Avant de les déposer, s'assurer que l'arrivée de gaz est COUPEE et que les boutons de réglage sont en position OFF. Laisser le grill refroidir complètement puis soulever les grilles de cuisson et les plateaux radiants pour les retirer. Pour déposer les brûleurs, soulever leur partie arrêtre pour les faire sortir légération de leur attache de suspension puis faire pivoter les brûleurs légération vers la gauche pour les dégager des couvercles d'allumeurs sur le devant de la cuve et déplacer enfin les brûleurs vers l'arrière de la cuve jusqu'à ce qu'ils soient libérés. Les brûleurs sont fabriqués en acier inoxydable série 300 de haute qualité qui peut être nettoyé avec une Brosse à poils en laiton et de l'eau savonneuse chaude. Ne pas nettoyer les orifices de combustion avec un cure-dent ou un autre objet susceptible de se casser à l'intérieur d'un orifice. Se servir d'un trombone ou d'une aiguille pour le faire. La calamine tenace peut être enlevée à l'aide d'un couteau racleur. Veiller à bien tout rincer et secouver pour expulser l'eau et les débris prisoners à l'intérieur des tubes de brûleurs.

Il convient d'être très prudent lors de la remise en place des brûleurs. Ills doivent être bien centrés et assujettis sur leur orifice calibre avant toute tentative de rallumage du gril. L'attache arrrière des brûleurs doit reposer à plat et ne pas se déplacer d'un cotoé à l'autre. Pour plus de détails sur la mise en place correcte des brûleurs, voir la section IMPLANTATION ET ASSEMBLAGE de ce manuel.

NETTOYAGE DU BRULEUR DE TOURNEBROCHE

À cause de la position haute du brûleur de tournebroche, il ne devrait pas être nécessaire de le nettoyer, sauf si des débris alimentaires ou des jus ont été pulverisés sur les carreaux. Si cela se produit, après avoir retire la viande et la broche, rallumer le brûleur pour 5 autres minutes pour lui permettre de vaporiser tout résidu. Ne pas essayer de nettoyer les orifices des carreaux avec un curre dent ou un autre object susceptible de se casser à l'intérieur d'un orifice. Si nécessaire, il est également possible d'attendre que le brûleur ait refroidi complètement et de Brosser la surface des carreaux pour enlever toute cende accumulée.

AVIS: Éviter de faire couler de l'eau sur le brûleur de tournebroche car cela risquérait d'endommager les plaques de brûleur en céramique. Les dégats causés par l'eau au brûleur de tournebroche ne sont pas couverts par la garantie.

NETTOYAGE DES BRULEUR DE SAISIE

Lorsquils sont utilisés correctement, il ne devrait pas être nécessaire de nettoyer les brûleurs de saisie à infrarouge Hestan. Le couvercle et les carreaux chauds vaporisent tout ce qui tombe dessus.

NETTOYAGE ET ENTRETIEN (suite)

Si toutefois des débris alimentaires ou jus de cuisson devaient tomber sur un brûleur de saïe inutilisé (étéint), il est possible d'enlever le couvercle métallique et de frottier celui-ci ainsi que les carreaux avec une brosse dure. Veiller à ne le faire que quand l'appareil a complètement refroidi. NE PAS se servir d'un couteau racleur sur les carreaux ni exercer une forte pression sur ceux-ci, car ils risqueraient de se fêler. À défaut, il est possible d'allumer le brûleur de saïe pour tout brûl.

AVIS: Éviter de faire couler de l'eau dans le brûleur de saisie car elle pourrait replir l'intérieur du boîtier du brûleur et l'empêcher de fonctionner correctement. Une pénétration d'eau pourrait également endommager les carreaux céramiques. Les dégats causés par l'eau au brûleur de saisie ne sont pas couverts par la garantie.

NETTOYAGE DES ORIFICES CALIBRÉS

Il est nécessaire de commencer par déposer le brûleur. Il peut également être utile de déposer le panneau de commande pour examiner de plus pres l'orifice calibre (voir Fig. 9). Prende note du serrage de l'orifice calibre sur le robinet. ÀpRES avoir déposé le brûleur, retirer l'orifice calibre du robinet et diriger une lampe au travers de l'ouverture pour s'assurer qu'il n'y a aucune obstruction. Se servir d'une aiguille à coudre pour enlever tout débris. Faire très attention de ne pas agrandir le trou ou de ne pas casser l'aiguille. Une fois qu'il est propre, veiller à visser soigneusement l'orifice calibre sur le robinet avec les doigts puis se servir d'une clé à molette ou à douille profonde pour bien le serrer dans sa position initiale. Remettre le brûleur en place comme décrit précédemment.

Figure 9

ALLUMEURS

Les allumeurs à incandescence de ce grill Hestan n'exigentaucun entretien et sont bien protégés des débris qui tombent dessus. Les allumeurs àétincelles de brûleurlateral sont partiellement discovereds et peuvent être contaminés en cas de débordement par bouillonnement lors de l'utilisation de ce brûleur. Il est possible de les nettoyer delicatement avec de I'eau savonneuse et unerosse à dents. Les essuyer avec un chiffon propre.

REMARQUE: Une manipulation brute de l'allumeur peut entraîner une félure du corps céramique l'empêchant de fonctionner. Le manipulier avec précaution.

NETTOYAGE DES BRIQUETTES ET DES PLATEAUX

Après avoir laissé le grill refroidir complètement, returner le plateau radiant et faire fonctionner à haute température pendant 30 minutes. Les plateaux sont « à double face » et peuvent être laissés dans cette position pour brûler les débris alimentaires ou laGRASE incrustés. Il est possible de nettoyer de temps en temps les plateaux avec de l'eau et du savon doux en frrottant avec une Brosse à poils en plastique. Les laisser refroidir complètement. Ne jamais manipuler des plateaux très chauds. Remettre les plateaux à briquettes en place, en veillant à ce qu'ils soient de niveau et n'oscillent pas. Allumer tous les brûleurs et vérifier que les flammes représentent les caractéristiques correctes.

Figure 10 Figure 11

FR

1. Debrancher le grill avant de proceder à tout entretien ou remplacement d'ampoule. Veiller à ce que le grill et l'éclairage aient complètement refroidi. L'éclairage halogène devient très chaud.
2. Ouvrir le couvercle et-retirer la petite vis maintainant I'eclairage en place (Fig. 10).Déposer I'éclairage en faisant attention de ne pas faire tomber le verre.
3. Si nécessaire, se servir d'un petit tournevis plat pour enlever le verre en faisant levier avec précaution etmettre celui-ci de cote.Desserer les 2 vis les plus proches du boitier d'clairage (Fig. 11). Ces vis maintiennent I'ampoule en place. L'ampoule devrait s'enlever facilement. L'ampoule est un halogene 20W de type "Bi-Pin", disponible dans la plupart des quincailleries et centres de renovation.
4. Avant de la mesure en place, il est très important de nettoyer l'ampoule neue avec un chiffon doux propre ou du papier de soie. LaGRAISSSE, les empreintes digitales ou les sécretions cutanées peuvent laisser un résidu sur la surface en verre de l'ampoule, ce qui creera un point chaud. L'ampoule finira par se fêler à ce point chaud.
5. Tout en continuant à se servir d'un chiffon ou de papier de soie,mettre l'ampoule neue en place dans le boitier et serrer les vis. Vérifier que les autres petites vis sont serrées elles aussi.
6. Remetre le verre en place et remonter l'éclairage sur le couvercle. Poser soigneusement la vis fixant l'éclairage au couvercle.

AUTRES CONSIDERATIONS

Toujours maintainir les alentours du grill libres d'obstructions et de débris. Maintenir un espace d'au moins 12 po [30 cm] autour du grill pour garantir une belle circulation d'air et maintainir toutes les ouies d'aération dégagées et libres de débris. Nettoyer l'appareil après chaque utilisation et rechercher toute obstruction, en particulier des orifices calibrés de brûleurs, après des périodes prolongées d'inutilisation. Pour que ce grill Hestan conserve son aspectpendant de nombreuses années, le laisser couvert lorsqu'il n'est pas en service. Les environnements de jardin sont agressifs pour le fin de ce grill. Une explosion prolongée au soleil, à l'eau, aux produits chimiques de jardin et aux éléments pourrait alterer l'aspect de l'acier inoxydable. Cela est particulièrement evident en bord de mer.

Les matériaux utilisés pour nos apparèils ont été testés dans des solutions salines représentant une salinité supérieure à celle de l'eau de mer. Ils ont été également testés par une exposition à des alimentés très acides. Pendant et après ces tests, nous nous sommes aperçus que ces matériaux pouvaient résister à une telle exposition pendant des périodes prolongées. Les substances corrosives susmentionnées, ainsi que la négligence, peuvent toutefois conduire à une situation dans laquelle ces conditions pourraient se combiner pour causeir certains dégats. Nous recommendons par consequent de toujours voir à ce que ce grill reste propre, sec et couvert quand il n'est pas en service. Cela est encore plus important lorsqu'un remisage à long terme est nécessaire. Toutjours remiser le grill propre, sec et couvert d'une housse de grill Hestan. Un grill sale attire les insectes et les rongeurs, ce qui n'est pas hygienique du tout. Les rongeurs sont en outre connus pour mordiller l'isolant des fils, ce qui endommagera définitivement les fils et peut-être les composants électriques.

Dans les régions désertiques, le sable chasse par le vent est extrémement abrasif et une exposition constante à celui-ci finira par piquer et rayer la surface, ce qui est une autre raison de laisser ce grill couvert quand il n'est pas en service.

Symptôme Contrôle
Le brûleur ne s'allume pas Alimentation	Bouteille de GPL videCordon d'alimentation débranché, prise hors tension ou fusible grilléPression d'alimentation en gaz de l'appareil trop BASSELes orifices de combustion proches de l'allumeur sont obstrués ouencrossésLe brûleur n'est pas bien place sur l'orifice calibréRobinet de brûleur défectueux ou bouchéOrifice calibré incorrect ou bouchéAllumeur défectueux (pas d'incandescence)Détendeur défectueux ou mal posé
Le brûleur ne reste pas allumé Orifices	Évent du détendeur bouché ou détendeur mal poséConditions ventueesPression de gaz trop BASSE
Chauffe lente Pression de gaz trop	basse ou bas niveau dans la bouteille de GPLDes orifices de combustion sont obstrués ou encrossésRobinet de brûleur défectueux ou bouchéOrifice calibré incorrect ou bouché
Odeur de gaz Un brûleur s'est étéeint	ou ne s'est pas alluméConduite de gaz desserrée ou rompueRupture du détendeurLe brûleur n'est pas bien place sur l'orifice calibréMauvaise combustion, mélange air-combastible mal régèleOrifices de brûleur obstrués/encrossés
Le brûleur fonctionne mal /flamme faible ou jaune	Les orifices de combustion sont obstrués ou encrossés; rechercherla présence de toiles d'iraignéesMauvaise combustion, mélange air-combastible mal régèlePression de gaz incorrecte / détendeur incorrectOrifice calibré d'une taille incorrecte pour le type de gaz
Le tournebroche ne s'allume pasou ne reste pas allumé	Le bouton de réglage n'est pas maintainu enforcé assez longtempsConditions ventueesAllumeur défectueux (pas d'incandescence)Cordon d'alimentation débranché ou prise hors tension
L'éclairage interieur halogène nefonctionne pas	Cordon d'alimentation débranché ou prise hors tensionRechercher toute ampoule grillée ou fusible
Les témoins LED du panneau decommande ne fonctionnent pas	Cordon d'alimentation débranché ou prise hors tensionVérifier les fusibles sur le coffret électrique.
Le moteur du tournebroche neMarche pas	Cordon d'alimentation débranché ou prise hors tensionObstruction ou rupture du mécanisme de transmission par chaîne -le faire réparer
Le brûleur létal ne s'allume pas Voir « Le brûleur ne s'allume pas » plus haut
Émission intempestive d'undéclic par le brûleur létal	Conditions ventueesFlamme trop BASDebris alimentaires sur l'électrode

FAISCEAU 30 po

FAISCEAU 42 po

LISTE DES PIECES

Visitor le site Web Hestan pour consulter la liste des pieces de ce produit de plein air Hestan: www.hestanhome.com.

SERVICE

Toutes les réparations dans le cadre ou en dehors de la garantie doivent être effectuées par du personnel d'entretien qualifié. Pour localiser un réparateur agréé dans la région, s'adresser au concessionnaire Hestan, au représentant local ou à l'usine. Avant d'appeler, veiller à avoir les numérios de modèle et de série à portée de la main. Ces informations figurent sur la plaque signalétique fixée au dessous du bac de recupération de l'appareil.

Hestan Commercial Corporation (« HCC ») garantit à l'acheteur initial d'un apparéil à gaz de plein air Hestan (le « Produit ») chez un revendeur agréé HCC que le Produit ne présenteaucunvice de matière ni de fabrication pendant une période d'un (1) an à compter de la date de l'achat initial au détaïl ou de la date de clôture en cas de construction neuve, suivant la période la plus longue (« Période de garantie limitee »). HCC accepte de réparer ou de remplacer, à sa seule désriétion, tout composant ou pièce du Produit dont la défaillance est due à des vices de matières ou de fabrication pendant la Période de garantie limitée. La presente Garantie limitée n'est pas transférable et n'est offerte à personne d'autre que l'acheteur initiau au détaïl (« Acheteur »). La presente garantie limitée n'est valable que pour les Produits achétés chez et reçus d'un revendeur agréé HCC dans tous les États-Unis, dans le District de Columbia et au Canada. La presente Garantie limitée ne s'applique qu'aux Produits pour usage non commercial, à l'exclusion de ceux utilisés à des fins commerciales.

MARCHÉ À SUIVRE POUR UNE RÉPARATION AU TITRE DE LA GARANTIE

En cas de defaillance du Produit pendant la Période de garantie limite pour des raisons couvertes par la presente Garantie limitée, l'Asceteur doit contacter immediatement le revendeur auquel il a acheté le Produit ou HCC au 888.905.7463.

Il incombe à l'Acheur de rendre le Produkt raisonnablement accessible pour réparation ou de régler les frais de mise à disposition raisonnable du Produit pour réparation. La réparation sera effectuee pendant les heures d'ouverture normales du Centre de réparation agrée par Hestan. Dans la mesure ou l'Acheur demande une réparation en dehors des heures d'ouverture normales du Centre de réparation agrée par Hestan, l'Acheur reglera la différence entre le tarif normal et celui des heures supplémentaires ou des primes. L'Acheur doit régler tous les frais de déplacement si celui-ci dépasse 80 km [50 miles] (dans un sens) par rapport au Centre de réparation le plus proche agrée par Hestan.

ALONGEMENTS AU-DELÀ DE LA PÉRIODE DE GARANTIE LIMITÉE D'UN AN:

En plus de la Garantie limitée d'un an, les composants qui suivent bénéficient d'un prolongement de la garantie comme indiqué expressement ci-après:

1. Le corps de grill en acier inoxydable, les grilles de cuisson et celle de maintainen au chaud DiamondCut, les bruleurs Trellis Burner en acier inoxydable de grill, les bruleurs de saisisie et le bruleur a infrarouge de tournebroche (le cas echéant) du Produit sont garantis exempts de vices de matieres et de fabrication dans des conditions normales d'utilisation non commerciale et de réparation. Cela exclut la corrosion, la rayure et la décoloration superficieles susceptibles de se produit pendant une utilisation normale et se limite au remplacement de la ou des pièces défectueuses, tous les autres frais, y compris ceux de main d'oeuvre, de transport et de manutention le cas échéant, étant à la charge de l'Acheteur.

2. La broche, les plateaux à briquettes, les collecteurs, les robinets de gaz et les brûleurs scellés (le cas échéant) du Produit sont garantis exempls de vices de matières et de fabrication dans des conditions normales d'utilisation non commerciale et de réparation pendant une période de cinq (5) ans à compter de la date de l'achat initial. Cela se limite au remplacement des pieces défectueuses, tous les autres frais, y compris ceux de main d'oeuvre, de transport et de manutention le cas échéant, étant à la charge de l'Acheteur.

ÉLÉMENTS NON COUVERTS PAR LA PRESENTE GARANTIE LIMITÉE

La presente Garantie limitée ne couvre pas ce qui suit, excluant toute responsabilité financière de HCC : tous dommages ou vices affectant tout Produit non achete chez un revendeur agréé HCC; variations de coloris dans la finition ou autres dommages esthétiques; panne ou dommages dus à une utilisation abusive ou erronee, un accident, un incendie, une catastrophe naturelle, un usage commercial du Produit, une interruption de l'alimentation électrique ou en gaz du Produit; dommages resultant d'une modification, d'une installation ou utilisation incorrecte du Produit; dommages resultant de la réparation ou du remplacement incorrect et sans autorisation de tout composant ou piece du Produit; dommages resultant d'un service après vente assure par quiconque autre qu'un agent ou représentant agréé du réseau commercial de Hestan; usure normale et déterioration; dommages resultant de l'exposition du Produit à une atmophère corrosive contenant du chlore, du fluor ou toute autre substance chimique nuisible; dommages resultant de l'absence d'un entretien normal du Produit; dommages dont HCC n'a pas été avise ou qui se sont produits après expiration de la Période de garantie limitée; dommages accessoires et indirects causés par tout vice de matière ou de fabrication.

ARBITRAGE:

La presente Garantie limitée est regie par la Loi federale sur l'arbitrage. Tout litige opposant I'Actheur à HCC et relatif au Produit ou à la presente Garantie limitée doit être résolu par voie d'arbitrage exécutaire exclusivement sur une base individuelle avec I'Actheur. L'arbitrage sera effectué par l'Association americaine d'arbitrage (American Arbitration Association, « AAA ») conformément à ses règes d'arbitrage pour la protection du consommateur ou par JAMS. L'audience d'arbitrage se tiendra devant un arbitre nommé par I'AAA ou par JAMS. L'arbitre ne devra proceder à aucun arbitrage collectif et l'Actheur devra renconcer à tout recours contre HCC en qualité de représentant de tiers.

LIMITATION DE RESPONSABILITÉ :

La presente Garantie limitée constitue l'accord définitif, intégral et exclusif entre HCC et l'Acheur égard au Produit.

IL N'EXISTÉ AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLES ÉNUMÉRÉES ET DÉCRITES PLUS HAUT. AUCUNE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER NE S'APPLIQUERA APRES L'EXPIRATION DE LA PÉRIODE DE GARANTIE LIMITÉE INDIQUÉE PLUS HAUT. AUCUNE GARANTIE EXPRESSE APPLICABLE À CE PRODUIT OFFERTE PAR UNE PERSONNE OU ENTREPRISE QUELCONQUE N'ENGAGERA HCC. HCC NE GARANTIT EN AUCUNE FAÇON L'ADAPTATION DU PRODUIT À UN USAGE PARTICULIER, SAUF DISPOSITION CONTRAIRE DE LA LÉGislation APPLICABLE.

HCC N'ASSUME AUCUNE RESPONSABILITÉ POUR TOUT MANQUE À GAGNER, IMPOSSIBILITÉ DE RÉALISER DES ÉCONOMIES OU AUTRES AVANTAGES NI POUR TOUT AUTRE DOMMAGE

PARTICULIER, DIRECT OU INDIRECT CAUSE PAR L'UTILISATION, L'USED ABUSIF OU L'INCAPACITE D'UTILISER CE PRODUIT, QUELLE QUE SOIT LA THEorie JURIDIQUE SUR LAQUEILLE LA DEMANDE SE FONDE, MÉME SI HCC EST INFORMÉ DE LA POSSIBILITE DE TELS DOMMAGES. AUCUN RECOUVREMENT À L'ENCONTRE DE HCC NE SERA SUPERIEUR AU PRIX D'ACHAT DU PRODUIT.

SANS LIMITER LA PORTÉE DE CE QUI PRÉCÉDE, VOUS ASSUMEZ TOUS LES RISQUES ET LA RESPONSABILITÉ DES PERTES, DOMMAGES OU BLESSURES ET DÉGATS MATériELS SUBIS PAR VOUS-MÉMES ET DES TIERS RÉSULTANT DE L'UTILISATION, DE L'USED ABUSIF OU DE L'INCAPACITÉ D'UTILISER CE PRODUIT, QUI NE SONT PAS CAUSES DIRECTEMENT PAR LA NÉGLIGENCE DE HCC. LA PRESENTE GARANTIE LIMITÉE FORMULE VOTRE RECOURS EXCLUSIF.

Aucune déclaration ni aucun engagement verbal ou écrit de la part de qui que ce soit, y compris sans s'y limiter un employé, représentant ou agent de HCC, ne créera une garantie ni élargira en quoi que ce soit la portée de la presente Garantie limitée expressée d'un an. En cas de divergence entre la presente garantie limitée et tout autre accord ou déclaration lié ou relatif au Produit, ce sera cette Garantie qui s'applique. Si une dispositionquelconque de la presente Garantie limitée est déclarée invalide ou inapplicable, elle sera réputée modifiée dans la limite nécessaire pour la rendre applicable et le reste de la Garantie limitée restera valide et applicable selon ses modalités.

INTERACTION ENTRE CERTAINES LOIS ET LA PRESENTE GARANTIE LIMITÉ :

Il se peut que certains États, Provinces et Territoires n'autorisent pas la limitation de durée d'une garantie implicite ni l'exclusion ou la restriction des dommages directs ou indirects. Les limitations ou exclusions qui precedent peuvent par conséquent ne pas être applicables. Il se peut que certains États, Provinces ou Territoires prévoient d'autres droits et recours en matière de garantie. Les dispositions de la presente Garantie limitée n'ont pas pour but de limiter, modifier, restreindre,nier ni exclure les conditions obligatoires de garantie précues par des États, Provinces ou Territoires, y compris certaines garanties implicites. La presente garantie confère des droits précis, auxquels peuvent s'en ajouter d'autres qui varient selon le lieu.

Toute question relative à la presente Garantie limitée peut être adressée à Hestan Commercial Corporation au [phone]

RETAIN THIS MANUAL FOR FUTURE REFERENCE CONSERVEZ CE MANUEL POURUNE RÉFERENCE FUTURE
