Type de produit	GPS de navigation automobile
Marque	Sony
Modèle	NVU83T
Dimensions	Environ 145 x 87 x 20 mm (l x h x p)
Poids	Environ 250 g
Alimentation	5 V CC via câble USB fourni ou adaptateur CA en option
Écran	Écran LCD 4,8 pouces (16:9), résolution 816 x 480 pixels
Batterie	Lithium-ion rechargeable, autonomie jusqu'à 2 h, charge 1,5 h en veille
Fonctions principales	Navigation GPS, Bluetooth mains-libres (NV-U83T), support Memory Stick Duo, positionnement POSITION plus
Communications sans fil	Bluetooth version 2.0, profils HFP et OPP
Réception GPS	Antenne GPS intégrée ; antenne externe en option pour NV-U73T
Entretien et nettoyage	Nettoyer la ventouse avec un chiffon doux non pelucheux ; écran avec chiffon de nettoyage
Sécurité	Utiliser l'adaptateur pour batterie de voiture fourni ; ne pas obstruer la vue du conducteur ; respecter le code de la route
Pièces détachées et réparabilité	Fusible 2,5 A remplaçable ; batterie retirable pour mise au rebut ; accessoires optionnels : adaptateur CA XA-AC13, adaptateur voiture XA-DC3, support TMC NVA-CU5T
Informations générales	Température de fonctionnement : 5 à 45 °C ; consommation max. 1,5 A

FOIRE AUX QUESTIONS - NVU83T SONY

Comment recharger la batterie du Sony NVU83T ?

Utilisez l'adaptateur pour batterie de voiture fourni ou l'adaptateur CA en option. Le temps de charge complet est d'environ 1,5 heure en mode veille. Vous pouvez également charger via le câble USB (environ 3 heures en veille).

Pourquoi mon GPS ne capte-t-il pas les signaux GPS ?

Les signaux GPS peuvent être bloqués dans les tunnels, sous les viaducs, entre hauts bâtiments ou sous un feuillage dense. Vérifiez l'état GPS dans le menu Général > État GPS. Si la réception est mauvaise, déplacez le véhicule dans une zone dégagée. Pour le NV-U73T, une antenne GPS externe est disponible en option.

Comment utiliser la fonction Bluetooth mains-libres ?

Assurez-vous que le Bluetooth est activé (menu Signal Bluetooth à SUR). Effectuez le pairage avec votre téléphone : recherchez l'appareil depuis le téléphone et suivez les instructions. Pour passer un appel, utilisez le système de navigation. Le profil HFP est pris en charge.

Que faire si l'écran devient noir ou présente des points ?

Il est normal que quelques points lumineux (bleus, rouges ou verts) apparaissent, cela ne gêne pas l'utilisation. Si l'écran s'assombrit à haute température, il retrouvera son état normal lorsque la température baissera dans la plage de fonctionnement (5-45 °C).

Comment nettoyer la ventouse et l'écran ?

Nettoyez la surface de la ventouse avec un chiffon doux non pelucheux si elle est sale. Pour l'écran, utilisez un chiffon de nettoyage disponible dans le commerce. Séchez bien la ventouse avant de la remettre en place.

Puis-je utiliser des cartes mémoire avec cet appareil ?

Oui, l'appareil est compatible avec les Memory Stick Duo (y compris PRO Duo) jusqu'à 8 Go. Insérez la carte dans la fente prévue à cet effet. Les cartes de format classique ne sont pas compatibles.

Comment réinitialiser l'appareil en cas de blocage ?

Appuyez sur la touche RESET située sur l'appareil, puis remettez-le sous tension. Après la réinitialisation, la réception GPS peut prendre quelques instants.

Quelle est la durée de vie de la batterie ?

La batterie lithium-ion offre une autonomie d'environ 2 heures selon l'utilisation. La charge complète prend environ 1,5 heure en veille avec l'adaptateur voiture. Il est recommandé de ne pas exposer la batterie à des températures extrêmes.

Le support se détache du pare-brise, que faire ?

Nettoyez la surface de la ventouse et la surface de fixation avec un chiffon doux non pelucheux. Assurez-vous que la ventouse est bien fixée. Si des traces restent sur le pare-brise, nettoyez-les avec de l'eau.

Où puis-je trouver des accessoires en option ?

Les accessoires compatibles incluent l'adaptateur CA XA-AC13, l'adaptateur pour batterie de voiture XA-DC3, et le support TMC NVA-CU5T (pour NV-U83T). Consultez la section Caractéristiques techniques de la notice ou contactez votre revendeur Sony.

MODE D'EMPLOI NVU83T SONY

Avant toute utilisation

FR

Utilisation des manuels

Les manuels suivants sont fournis avec l'appareil.

Avant d'insteller ou d'utiliser cet apparéil, lisez attentivement ces manuels et conservez-les pour toute référence ultérieure.

• Read This First (À litre en premier)

Contient des instructions sur l'installation de l'appareil dans votre vehicule, l'emplacement des commandes et les opérations de navigation prises en charge.

• Before You Use (Avant toute utilisation) (ce manuel)

Contient des instructions importantes à dire avant toute utilisation, y compris des averissements, des specifications et des instructions de dépannage.

• Quick Guide for Bluetooth Hands-free Calling (Guide de reférence rapide pour les appelis Bluetooth en mains libres) (NV-U83T uniquement)

Contient des instructions relatives aux opérations de base de la fonction Bluetooth.

• Instruction Manual (Mode d'emploi) (PDF sur le disque fourni)

Contient des descriptions de toutes les fonctions.

Remarques à propos de ce manuel

• Ce manuel contient des instructions relatives aux modèles NV-U83T et U73T. Les fonctions disponibles, telles que POSITION plus ou Bluetooth, varient selon le modele. Vérifiez le nom de votre modele et reportez-vous aux indications correspondantes dans chaque section de ce manuel.
• Les illustrations de ce mode d'emploi peuvent être différentes de celles de votre apparéil.

Avertissement

L'utilisation de cet appeareil est soumise aux deux conditions suivantes :

• cet apparéil ne doit pas provoquer d'interférences.
• cet apparéil doit accepter toutes les interférences, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l' apparéil.

Cet apparéil a été testé et déclaré conforme aux limites définies pour un apparéil numérique de classe B conformément à la Partie 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet équipement génére, utilise et peut émettre une energia de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de provoquer des interférences nuisibles pour les communications radio. Toutefois, il n'est pas garanti qu'une interférence ne se produit dans une installation donnée. Si cet équipement provoque des interférences nuisibles pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant, puis en rallumant l'équipment, il est conseilé à l'utilisateur d'essayer de supprimer les interférences en appliquant l'une ou plusieurs des mesures suivantes:

• réorientation ou déplacement de l'antenne de réception.
• augmentation de la distance entre l'appareil et le récepteur.
• raccordement de l'appareil à une prise située sur un circuit différent de celui auquel le récepteur est raccordé.
• consultation du détaillant ou d'un technicien radio/TV experimenté pour obtenir de l'aide.

Nous vous informons que tout changement ou toute modification qui n'est pas expressément apprové dans ce manuel pourrait annuler vos droits à utiliser cet équipement.

En cas de questions relatives à ce produit, contactez le :

Centre d'informations à la clientèle Sony
Telephone: [phone]

Adresse: 12451 Gateway Blvd., Fort Myers, FL 33913

À l'attention des utilisateurs du NV-U83T

Cet apparéil a été testé et déclaré conforme aux limites définies pour un apparéil numérique de classe B conformément à la Partie 15 des règlements de la FCC et à la section RSS-Gen des règlements de Industrie Canada.

Ce transmetteur ne doit pas etre place a proximite ou utilise avec toute autre antenne ou tout autre transmetteur. Cet équipement est conforme aux limites d'exposition aux radiations definies par la FCC et IC pour les équipements non controlés et repond aux conditions definies dans les directives d'exposition aux radioféquences (RF) dans le supplément C de OET65 de la FCC et au RSS-102 des règlements d'exposition aux radioféquences (RF) de IC. Cet apparéil présente de très faibles niveaux d'énergie RF estimés conformes sans évaluation de l'exposition maximale autorisée (MPE).

Toutefois, il est préférible qu'il soit installé et utilisé à une distance minimale de 20~cm entre le radiateur et le corps humain (à l'exclusion des extrémités : mains, poignets, pieds et chevilles).

Pour les clients au Canada

L'installateur de cet équipement radio doit s'assurer que l'antenne est place ou orientée de façon à ce que son rayonnement n'émette pas un champ de radioféquences supérieur à ceux définis par les limites de Santé Canada pour le grand public ; consultez le Code de sécurité 6, disponible sur le site Web de Santé Canada : www.hc-sc.gc.ca/rpb.

Traitement des appareils electriques et electroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, appose sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les déchets menagers. Il doit etre remis a un point de collecte approprié pour le recyclage des équipements electriques et electroniques. En s'assurant que ce produit est bien mis au rebut de maniere appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des materiaux aidera à preserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalite, votre déchetterie ou le magasin où vous avez achete le produit.

Accessoire compatible : Adaptateur pour batterie de voiture

Attention

EN AUCUN CAS SONY NE POURRA ETRE TENUE RESPONSABLE DE TOUT DOMMAGE, DIRECT, INDIRECT, ACCESSIORES OU DE QUELQUE NATURE QUE CE SOIT OU DE TOUT PREJUDICE (SANS QUE LA LISTE CI-APRÉS PUISSE ETRE CONSIDERÉE COMME LIMITATIVE), TEL QUE PERTE DE BÉNÉFICE, PERTE DE REVENUS, PERTE DE DONNÉES, PERTE D'USAGE DE L'ÉQUIPEMENT OU DE N'IMPORTÉ QUEL ÉQUIPEMENT ASSOCIÉ, INDISPONIBILITE, PERTE DE TEMPS PAR L'ACHETEUR IMPUTABLE À L'USAGE DE CE PRODUIT, DE SON MATÉRIEL ET/OU DE SON LOGICIEL.

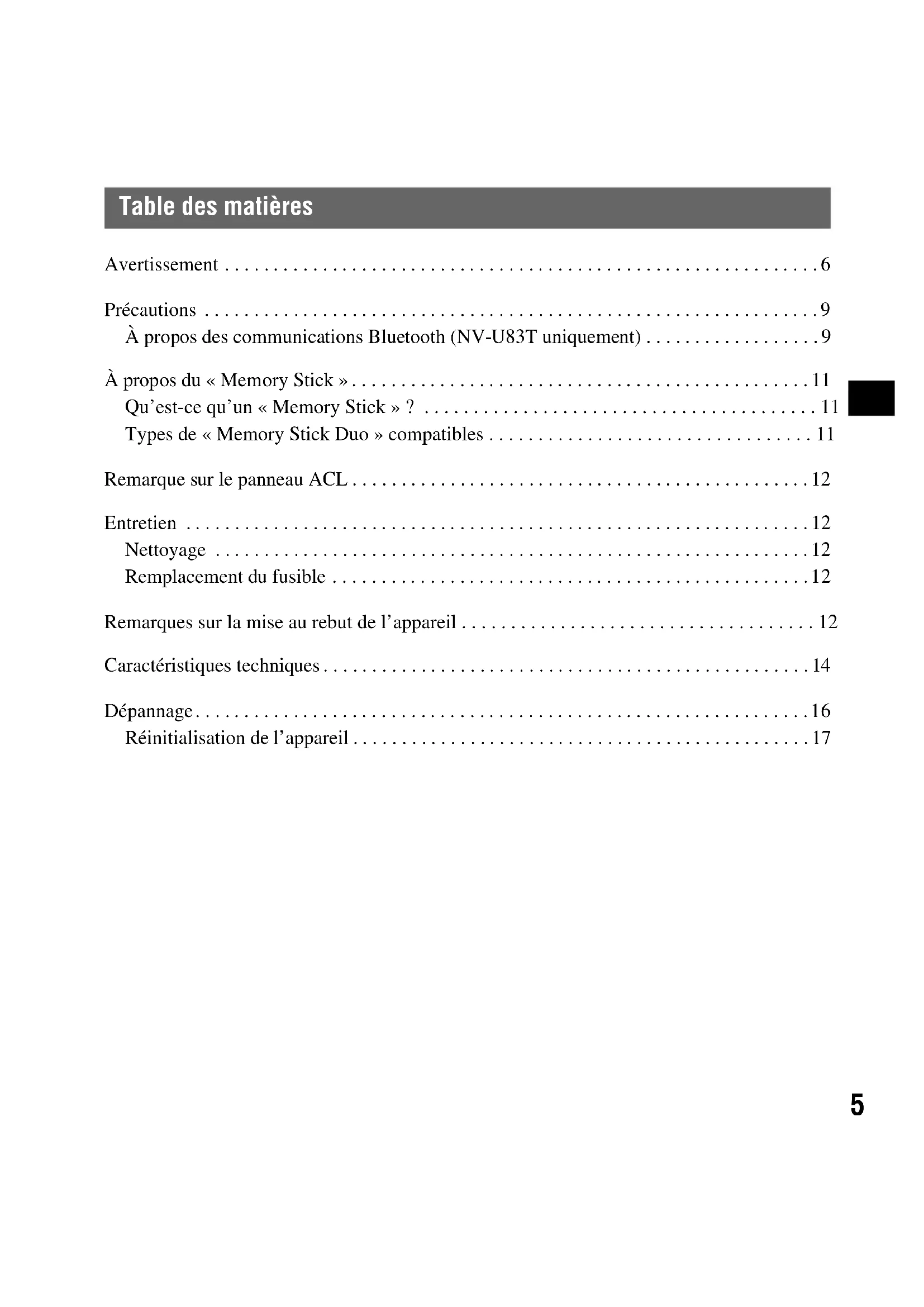

Table des matieres

Avertissement 6

Precautions 9

A propos des communications Bluetooth (NV-U83T uniquement) 9

A propos du « Memory Stick » 11

Qu'est-ce qu'un « Memory Stick »? 11

Types de « Memory Stick Duo » compatibles 11

Remarque sur le panneau ACL. 12

Entretien 12

Nettoyage 12

Remplacement du fusible 12

Remarques sur la mise au rebut de l'appareil 12

Caracteristiques techniques 14

Dépannage. 16

Reinitialisation de I'appareil 17

Avertissement

LISEZ CE MANUEL ET LE MANUEL
« READ THIS FIRST » (À LIRE EN PREMIER) FOURNI DANS LEUR INTEGRALITE AVANT D'INSTALLER OU D'UTILISER VOTRE SYSTème DE NAVIGATION PERSONNEL. UNE INSTALLATION OU UNE UTILISATION INCORRECTE DE CET APPAREIL PEUT ENTRainer UN ACCIDENT, DES BLESSURES OU LA MORT.

Veillez à utiliser l'adaptateur pour batterie de voiture ou l'adaptateur CA fourni ou en option compatible avec l'ordinateil/le support. Dans le cas contraire, une tension excessive pourrait être appliquée à l'ordinateil/au support, ce qui pourrait provoquer de la fumée, un incendie ou un accident.

Pour obtenir des informations détaillées sur les accessoires en option compatibles avec votre modèle, reportez-vous à la section « Caracteristiques techniques » à la page 14.

À propos de la sécurité

Veillez à :
- installer le système de navigation dans un endroit sur où il ne gêne pas la vision du conducteur.
- ne pas installer l'appareil au-dessus d'un coussin autogonflable.
- placer les câbles et le support à un endroit où ils ne génent pas la conduite.
- fixer l'appareil correctement sur le support afin qu'il ne tombe pas.
- nettoyer la surface de la ventouse et la surface de fixation avant de l'installer. Lors de l'installation sur le tableau de bord, nettoyez la surface sur laquelle la ventouse est installée. Vérifiez également que la ventouse est bien fixée après l'installation. Sinon, l'appearil ou le support peut tomber. Si vous n'observe pas ces précautions, la conduite risque d'être dangereuse.
- N'applique pas de pression excessive sur l'appareil ou le support car ceci peut les faire tomber.

• Respectez les réglementations sur le traffic routier en vigueur dans votre pays.
• Ne regardez pas le moniteur en permanence lorsque vous conduisez. Cela est dangereux et peut entraîner un accident.
• Si vous devez utiliser le système de navigation en conduisant, arrêtez la voiture dans un endroit sur avant de l'utiliser.
• Ne modifiez pas l'appareil.

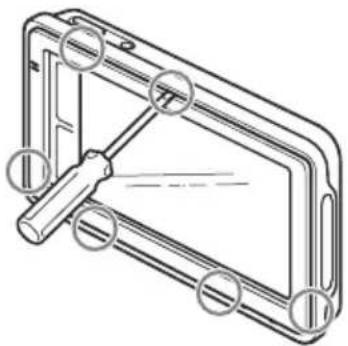

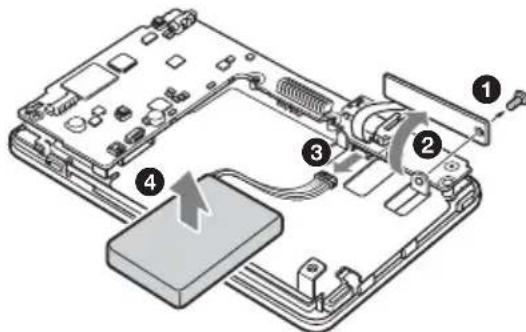

• Ne démontez pas l'appareil sauf pour lemettre au rebut.

A propos de la manipulation

• Ne laïsez pas des corps étrangers pénétrer dans le connecteur de l'appareil car cela peut provoquer des problèmes de fonctionnement.
• Lorsque l'appareil reste inutilisé, mettez-le hors tension en appuyant/faisant glisser 1/0. Retirez l'appareil du support, puis débranchez l'adaptateur pour batterie de voiture, sinon la batterie risque de se décharger. Notez les éléments suivants: Si la prise de l'allume-cigare de votre voiture n'est pas raccordée à la position ACC de la clé de contact, la batterie intégrée continue à être alimentée, même si vous avez coupé le contact ou que l'appareil n'est pas utilisé.
• Ne raccordez aucun autre accessoire que ceux fournis ou en option.
• N'exposez pas l'appareil au feu ni à l'eau car ceci peut provoquer un problème de fonctionnement.
• Pour débrancher un cable, tirez dessus en le saississant par la fiche et non par le cable.
• Veillez à-retirer l'appareil de la voiture lorsque vous quittez celle-ci, pour éviter les risques de vol ou toute détérioration causée par une température élevé à l'intérieur de la voiture.
• Notez que la batterie intégrée ne peut être mise en charge à des températures en dehors d'une plage comprise entre 5 à 45^ (41 à 113^ ).
• Ne laïsez pas l'appareil exposé à des températures ambiantes élevées car la capacité de la batterie intégrée risque se déterminer ou vous risquez de ne plus pouvoir la recharger.

A propos du GPS

Les informations GPS étant obtenues à l'aide des signaux émis par des satellites, il peut être difficile, voire impossible d'obtenir des informations dans les endroits suivants :

• Tunnel ou souterrain
• Sous une voie rapide
• Entre des batiments très élevés
• Entre des grands arbres au feuillage dense

Remarque

La réception des signaux GPS peut être médiocre selon le matériel du pare-brise de la voiture.

A propos du système de positionnement (POSITION plus) (NV-U83T uniquement)

Ce système dispose d'une fonction permettant d'afficher correctement la position actuelle de la voiture même lorsque le signal GPS est temporairement interrompu ou mal capte, comme sous un passage supérieur. Pour activer cette fonction, procédez de la manière suivante :

-fixez l'appareil sur le support.

-conduisezquelquesinstantsdunendroitou le signal GPS est clairement capte.

Le système de positionnement sera prét à être utilisé après quelques instants de conduite avec l'appareil sous tension.

Remarques

• La précision de cette fonction peut se déterminer si l'appareil est installé à proximé d'un pare-brise chauffant ou thermoréfléchissant.
• Selon les conditions, la position actuelle de la voiture ou son déplacement peut ne pas s'afficher précisé. Toutefois, ceci est corrigé des que la réception du signal GPS est rétable.

AVIS IMPORTANT concernant la fonction Bluetooth! (NV-U83T uniquement)

Utilisation efficace en toute sécurité

Nous vous informons que tout changement ou toute modification qui n'est pas expressement approvée(e) par Sony peut annuler vos droits à utiliser cet équipement.

Veuillez vérifier les exceptions relatives à l'utilisation d'un équipement Bluetooth conformément aux specifications ou restrictions nationales avant d'utiliser ce produit.

Conduite

Vérifiez les lois et les réglementations relatives à l'utilisation des téléphones cellulaires et des apparèils mains libres dans les zones où vous conduisez.

Soyez toujours très attentif à la conduite et sortez de la route et garez-vous avant d'effectuer un appel ou d'y répondre si les conditions de circulation le nécessitent.

Exposition aux radiofréquences

Les signaux de radioféquences peuvent avoir un impact sur les systèmes électroniques de voiture mal installés ou dont le blindage est insuffisant, comme les systèmes d'injection électroniques, les systèmes de freinage antiblocage électroniques, les régulateurs de vitesse électroniques ou les coussins autogonflables. Pour toute installation ou réparation de cet apparéil, consultez le fabricant ou le concessionnaire de votre vehicule. Une installation ou une réparation incorrecte peut être dangereuse et annuler la garantie s'appliquant à ce produit.

Consultez le fabricant de votre vehicule pour vous assurer que l'utilisation de votre téléphone cellulaire dans la voiture n'affectora pas son systèmelectronique.

Vérifiez régulièrement que tout l'équipement de l'appareil sans fil de votre voiture est monté et fonctionne correctement.

suite à la page suivante

Raccordement à d'autres apparèils

En cas de raccordement à tout autre apparéil, lisez le guide d'utilisation s'y rapportant concernant les instructions de sécurité détaillées.

Appels d'urgence

Ce système mains libres Bluetooth et l'appareil électronique raccordé à ce système fonctionnement au moyen de signaux radio, d'un téléphone cellulaire et de réseaux de lignes terrestres, ainsi que d'une fonction programmée par l'utilisateur qui ne peuvent garantir la connexion dans toutes les conditions. Par conséquent ne comptez pas uniquement sur un apparéil électronique pour les communications essentielles ( comme les urgences Médicales).

Gardez bien à l'esprit que pour passer ou receivevoir des appels, le système mains libres et l'appareil électronique raccordé à ce système doit être sous tension et dans une zone de service représentant une intensité de signal cellulaire ajustate.

Les appeals d'urgence peuvent ne pas etre possibles sur tous les reseaux de telephone cellulaires ou lorsque certains services reseaux et/ou fonctions telephoniques sont utilisées. Verifiez aupres de votre operateur local.

À propos du logiciel

Lisez attentivement la section « END-USER LICENSE AGREEMENT » (ACCORD DE LICENCE UTILISATEUR FINAL) avant utilise.

Avertissement

• Ce système de navigation ne doit pas remplacer votre propre jugement. Une quelconque suggestion d'itinéraire effectuee par ce système de navigation ne doit jamaisprimer sur le code de la route, votre propre jugement ou la connaissance des usages de conduite en toute sécurité. Ne suivez pas les suggestions d'itinéraire du système de navigation, si de telles suggestions vous amènent à executer une manœuvre dangereuse ou illégale, vous placent dans une situation dangereuse ou vous conduit dans un secteur que vous considérrez comme risqué.
• Le conseil fourni par le système de navigation doit être considéré seulement comme une suggestion. Il est possible que le système de navigation indique l'emplacement du vehicule d'une manière inexacte, ne parvienne pas àuggérer le trajet le plus court ou ne parvienne pas à vous guider vers la destination souhaitation. Dans de telles situations, comptez sur votre propre jugement de conduite, en tenant compte des conditions de conduite du moment.
• N'utilisez pas le système de navigation pour vous guider jusqu'àux services de secours. La base de données ne contient pas la liste complète des services d'urgence comme la police, les pompiers, les hopitaux et les centres de santé. Veuillez faire preuve de discernement et demander votre chemin dans de telles situations.

• En tant que conducteur, vous estes seuIresponsible de votre sécurité de conduite.

• Afin d'éviter un accident de la route, ne manipulez pas le système en conduisant.

• Afin d'eviter un accident de la route, manipulez le système uniquement lorsque le vehicule est à l'arrêt sur un emplacement sûr et que le frein à main est serré.
• Afin d'éviter un accident de la route ou une infraction au code de la route, gardez à l'esprit que les conditions routières réelles et les règles de circulation priment sur l'information continue sur le système de navigation.

• Le logiciel peut conténir de l'information imprecise ou incomplète à cause des changements dans le temps et des circonstances et en raison des sources d'information utilisées. Veuillez observer les conditions réelles de la circulation et la réglementation à chaque instant en conduitant.
• Dans les cas ou les conditions routières réelles et le code de la route différent de l'information contenue sur le système de navigation, respectez le code de la route.
• Maintenez au strict minimum le temps passé à regarder l'écran tout en conduisant.

Le système de navigation ne fournit pas et ne désigne d'aucune façon des renseignements concernant : la circulation et le code de la route ; les caractéristiques techniques du vehicule, dont le poids, la hauteur, la largeur, la charge ou les limites de vitesse ; les conditions routières, dont la pente, le pourcentage d'inclinaison et les conditions de la chaussee ; les obstacles, dont la hauteur et la largeur des points et des tunnels ; d'autres conditions de conduite ou de route courantes. Fiez-vous toujours à votre jugement en matière de conduite automobile, en tenant compte des conditions de conduite générées.

Précautions

À propos des communications Bluetooth (NV-U83T uniquement)

• La technologie sans fil Bluetooth fonctionne dans un rayon d'environ 10m (environ 30 pi). La portée de communication maximale peut varier en fonction des obstacles (personne, métal, mur, etc.) ou de l'environnement electromagnétique.
• Lorsque you utilisez la fonction Bluetooth, installez l'appareil dans un rayon de 60~cm (environ 20 po) du conducteur.

• Les conditions suivantes peuvent avoir un impact sur la sensibilité de la communication Bluetooth :

• Il y a un obstacle comme une personne, du métal ou un mur entre cet apparéil et le téléphone cellulaire.

• Un apparéil utilisant une fréquence de 2,4 GHz, comme un périphérique LAN sans fil, un téléphone sans fil ou un four à micro-ondes est utilisé à proximité de cet apparéil.

• Étant donné que les apparciels Bluetooth et LAN (IEEE802.11b/g) sans fil utilisent la même fréquence, des interférences en hyperfréquences peuvent se produit et il peut en résultat une dépréciation de la vitesse de communication, des parasites ou une connexion incorrecte si cet appariel est utilisé à proximé d'un périphérique LAN. En pareil cas, prenez les mesures suivantes :

• Utilisez cet apparéil à une distance d'au moins 10m (environ 30 pi) du périhérique LAN sans fil.

• Si cet apparéil est utilisé dans un rayon de 10m autour d'un périhérique LAN sans fil, mettez le périhérique LAN hors tension.
• Installez cet apparéil et le téléphone cellulaire aussi pres que possible l'un de l'autre.

suite à la page suivante

• Les micro-ondes émises par un apparéil Bluetooth peuvent affecter le fonctionnement des apparéils Médicaux électroniques. Mettez cet apparéil et le téléphone cellulaire hors tension dans les endroits suivants car cela risque de provoquer un accident :
• en présence de gaz inflammable, dans un hôpital, un train, un avion ou une station service
• à proximé de portes automatiques ou d'une alarme incendie
• Cet apparéil prend en charge des fonctions de sécurité compatibles avec la norme Bluetooth afin d'offrir une connexion sure lorsque la technologie sans fil Bluetooth est utilisée, mais cette sécurité peut ne pas suffire selon le réglage. Soyez prudent lorsque vous communique au moyen de la technologie sans fil Bluetooth.
• Nous ne pouvons enaucun cas etre tenus responsables des fuites d'informations en cours de communication Bluetooth.

• La connexion ne peut être garantie avec tous les téléphones cellulaires.

• Un téléphone cellulaire doté de la fonction Bluetooth doit répondre à la norme Bluetooth spécifiée par Bluetooth SIG et être authentifié.

• Mème si le téléphone cellulaire raccordé est conforme à la norme Bluetooth mentionné ci-dessus, il est possible que certains téléphones cellulaires ne puissant être connectés ou ne fonctionnent pas correctement, selon leurs fonctions ou leurs caractéristiques techniques.
  Tandis que vous parlez en mains libres au téléphone, des parasites peuvent se produit, selon le modele de votre téléphone cellularie ou l'environnement de communication.
• Selon le téléphone cellulaire à connecter, la communication peutmettrequelles instanta demarrer.

Autres

• L'utilisation de l'appareil Bluetooth peut ne pas fonctionner sur des téléphones cellulaires, selon les conditions des ondes radio et l'emplacement de l'équipement en cours d'utilisation.
• Si vous ressentez une gène après l'utilisation d'un apparéil Bluetooth, cessez immédiatement de l'utiliser. Si le problème persiste, consultez votre détaillant Sony le plus proche.

À propos du « Memory Stick »

Qu'est-ce qu'un « Memory Stick »?

Un « Memory Stick » est un support d'enregistrement à circuit intégré compact et portatif qui possède une grande capacité de stockage de données. Il est concu non seulement pour l'échange/le partage de données numériques entre des produits compatibles « Memory Stick», mais également pour servir de support de stockage externe insérable/amovible permettant la sauvégarde de données.

Types de « Memory Stick Duo » compatibles

Vous pouvez utiliser les types de « Memory Stick Duo » suivants avec le système.*1

• « Memory Stick Duo » (non compatible MagicGate)
  MagicGate Memory Stick Duo 2
• « Memory Stick PRO Duo »*2

*1 Ce système a été testé et déclaré compatible avec un « Memory Stick Duo » d'une capacité maximale de 8 Go. Toutefois, nous ne garantissons pas le fonctionnement de tous les supports « Memory Stick Duo ».

*2 Les « MagicGate Memory Stick Duo » et « Memory Stick PRO Duo » sont dotés de la fonction MagicGate. MagicGate est une technologie de protection des droits d'auteur par cryptage. Les données protégées par la technologie MagicGate ne peuvent pas être lues avec cet apparéil.

Remarques

• Ce système ne prend pas en charge le transfert de données parallètes à haute vitesse.
• Les « Memory Stick » au format classique ne peuvent pas etre utilisés avec ce système.
• En cas d'utilisation d'un « Memory Stick Duo », voirlez à vérifier le sens d'insertion correct. Une utilisation incorrecte peut perturber le système.

• N'insérez pas de « Memory Stick Micro » directement dans un apparéil compatible « Memory Stick PRO » sans adaptateur M2 fourni avec le support (ou vendu séparément). Si vous essayez de l'insérer sans fixer l'adaptateur M2, vous ne pourrez peut-être pas le retarder.

• Ne placez pas le « Memory Stick Duo», le « Memory Stick Micro » ou l'adaptateur M2* à la portée des enfants pour éviter qu'ils ne l'avent accidentellement.

• Évitez de-retirer le « Memory Stick Duo » du système pendant la lecture ou l'écriture de données.

• Les données peuvent être endommagées dans le cas suivants :

• Le « Memory Stick Duo » est retire ou le système est mis hors tension pendant une opération de lecture ou d'écriture.

• Le « Memory Stick Duo » est utilisé dans un endroit soumis à de l'électricité statique ou des parasites électriques.

• Il est recommandé de sauvegarder toutes les données importantes.

• Ne pliez pas, n'échappez pas ou ne heurtez pas le « Memory Stick Duo »
• Ne démontez pas ou ne modifiez pas le « Memory Stick Duo »
• Ne mouillez pas le « Memory Stick Duo »

• N'utilisez pas ou ne rangez le « Memory Stick Duo » dans un endroit soumis à :

• des températures très élevées, comme une voiture garée en plein soleil
  -la lumiere directe du soleil

• une humidité élevée ou des endroits soumis à des substances corrosives

Zone mémo

• Ne touchez pas le connecteur du « Memory Stick Duo » avec les doigts ou des objets métalliques.
• Il est impossible d'enregistrer, d'editor ou de supprimer des données si l'onglet de protection en écriture est en position LOCK.
• Pour faire glisser l'onglet de protection en écriture du « Memory Stick Duo», utilisez un objet pointu.
• Lorsque vous utilisez un « Memory Stick Duo » sans onglet de protection en écriture, veillez à ne pas éoperator ou supprimer de données accidentellement.
  Lorsque you ecrivez dans la zone memo de l'etiquette collée, n'exercez pas de pression.
• Lorsque vous transportez ou rangez le « Memory Stick Duo», placez-le dans le boitier fourni.
• Abréviation de « Memory Stick Micro ».

Remarque sur le panneau ACL

Des points immobiles bleus, rouges ou verts peuvent apparaitre sur le moniteur. Il s'agit de « points lumineux » et ils peuvent apparaitre sur n'importe quel écran ACL. Le panneau ACL est le fruit d'une technologie de pointe et plus de 99.99% des segments sont fonctionnels. Toutefois, un petit pourcentage d'entre eux (généralement 0.01% ) peut ne pas s'allumer correctement. Ceci n'occasionnera toutefois aucune gène lors du visionnage.

Entretien

Nettoyage

• Nettoyez la surface de la ventouse avec un chiffon doux non pelucheux si elle est sale et si la fixation se desserre.
  Veillez à bien secher la ventouse avant de la remetre en place.
• Nettoyez la fenetre d'affichage avec un chiffon de nettoyage disponible dans le commerce.

Remarque

Si la ventouse laisse des traces sur le pare-brise, nettoyez-les avec de I'eau.

Remplacement du fusible

Lorsque vous remplacez le fusible de l'adaptateur pour batterie de voiture, veillez à utiliser un fusible dont la capacité, en ampères, correspond à la valeur indiquée sur l'ancien fusible (2,5 A). Si le fusible fond, vérifie le branchement de l'alimentation et remplacez le fusible. Si le nouveau fusible fond également, il est possible que l'appareil soit défectueux. Dans ce cas, communiquez avec votre détaillant Sony le plus proche.

Avertissement

Ne jamais utiliser de fusible dont la capacité en ampères dépasse cette du fusible fourni avec l'appareil, car cela pourrait endommager l'appareil.

Remarques sur la mise au rebut de l'appareil

Retirez la batterie au lithium-ion lorsque vous mettez l'appareil au rebut et portez la batterie dans un lieu de collecte et de recyclage.

La procédure permettant de-retirer la batterie est décrite ci-dessous.

Remarque

Ne démontez jamais l'appareil sauf pour lemettre au rebut.

NV-U83T

1 Appuyez sur la touche RESET pourmettre l'appareil hors tension.
2 Retirez les 2 capuchons en plastique situés à l'arrière de l'appareil, puis les 4 vis à l'aide d'un tournevis.

3 Retirez le capot arrête.

Utilisez un objet pointu, comme un tournevis à tete plate, aux endroits indiqués sur l'illustration pour dégager les ergots et ouvrir le capot arrière.

4 Retirez la vis et la pile comme illustré ci-dessous.

5 Isolez la borne du connecteur en l'enroulant dans un ruban adhésif.

NV-U73T

1 Appuyez sur la touche RESET pourmettre I'appareil hors tension.

2 Retirez les 4 capuchons en plastique situés à l'arrière de l'appareil, puis les 4 vis à l'aide d'un tournevis.

Appuyez aux endroits 1 et 2 indiqués dans l'illustration pour dégager les ergots, puis ouvre le capot arrête avec les mains 3.

suite à la page suivante →

4 Retirez la batterie.

5 Isolez la borne du connecteur en l'enroulant dans un ruban adhésif.

Remarques sur la batterie ion lithium

• Maintenez la batterie hors de portée des enfants.
• Ne tenez pas la batterie avec des pinces métalliques, car cela peut entraîner un court-circuit.

ATTENTION

Utilisée de façon incorrecte, la pile peut exploser. Ne pas la recharger, la démonter ni la jeter au feu.

RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM

Les accumulateurs aux ions de lithium sont recyclables.

Vouspouvezcontribueraipreserver l'environnement en rapportant les pilesusues dans un point de collection et recyclage le plus proche.

Pour plus d'informations sur le recyclage des accumulateurs, téléphone le numero gratuite 1-800-822-8837 (Etats-Units et Canada uniquement), ou visitez http://www.rbrc.org/

Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui sont endommagées ou qui fuient.

Caracteristiques techniques

NV-U83T

Appareil principal

Température de fonctionnement : 5 à 45 °C (41 à 113 °F)

Alimentation requise:5VCC a partir du cable USB fourni ou de 1'adaptateur CA en option

Bornes de connexion : Connecteur du support Prise DC IN 5V Prise USB Prise de casque

Fente pour carte memoire : Fente pour Memory Stick Duo

Haut-parleur : haut-parleur ovale 20 × 40 ~mm (0,8 × 1,6 po)

Puisance consommée : max. 1,5 A

Dimensions: environ 145× 87× 20mm (5,7× 3,4× 0,8po) (1× h× p, a l'exclusion des parties saillantes)

Poids: environ 250 g (8,8 oz)

Moniteur

Système : écran à cristaux liquides transmissif
Système de lecteur : système à matrice active TFT a-Si

Dimensions: 4,8 po (16:9)
environ 106 × 60 , 122 ~mm (4,2 × 2,4,4,8 po) (h × v, d)

Segmentation: 391680 (816× 480) points

Communications sans fil

Système de communication : Norme Bluetooth version 2.0

Sortie: Norme Bluetooth Power Class 2 (Max. +4 dBm)

Portec de communication maximale: En ligne directe environ 10 m (32,8 pi)*1

Bande de fréquence: Bande dc 2,4 GHz (2,4000 - 2,4835 GHz)

Méthode de modulation : FHSS

Profils Bluetooth compatibles² : HFP (Hands-free Profile) OPP (Object Push Profile)

*1 La portée réelle varie en fonction de facteurs tels que les obstacles entre les appareils, les champs magnétiques autour d'un four à micro-ondes, l'électricité statique, la sensibilité de la réception, la performance de l'antenne, le système d'exploitation, l'application logicielle, etc.

*2 Les profils Bluetooth indiquent l'objet de la communication Bluetooth entre les appareils.

Support

Température de fonctionnement : 5 à 45 °C (41 à 113 °F)

Alimentation requise:5,2 V CC a partir de I'adaptateur pour batterie de voiture 12 V/24 V fourni (masse négative)

Bornes de connexion :

Connecteur de l'appareil

Prise DC IN 5.2V

Prise d'antenne TMC

Fréquence de réception: 87,5 à 107,9 MHz

Temps de charge/durée d'utilisation de la batterie intégrée

Temps de charge

Avec l'adaptateur pour batterie de voiture fourni/ l'adaptateur CA en option : environ 3 heures (avec l'appareil sous tension) ou 1,5 heures (en mode de veille)

Avecle cable USB fourni: Environ 3 heures (en mode de veille)

Durée d'utilisation

Jusqu'ä 2 heures (selon l'utilisation)

Accessoires en option

Adaptateur CA :XA-AC13
Adaptateur pour batterie de voiture :XA-DC3
Support avec fonction TMC pour la voiture :NVA-CU5T

La conception et les caractéristiques techniques sont sujettes à modifications sans préavis.

• Aucun retardateur de flamme halogéné n'est utilisé dans certaines cartes à circuits imprimés.
• Utilisation des batteries au lithium-ion rechargeables.
• La prévention contre les chocs est assurée par une protection en carton ondulé.
• Imprimée avec de l'encre à base d'huile végétale sans COV (composés organiques volatils).

NV-U73T

Apparel principal

Température de fonctionnement: 5 à 45 °C (41 à 113 °F)

Alimentation requise: 5-5.2 V CC à partir du cable USB fourni, de l'adaptateur CA en option ou de l'adaptateur pour batterie de voiture 12V / 24V fourni (masse négative)

Bornes de connexion :

Prise DC IN 5 a 5,2 V

Prise USB

Prise d'antenne GPS externe

Prise d'antenne TMC

Fréquence de réception: 87,5 à 107,9 MHz

Fente pour carte mémoire :

Fente pour Memory Stick Duo

Haut-parleur : haut-parleur circulaire 30mm (1,2 po)

Puisssance consommec: max. 1,5 A

Dimensions: environ 133× 79× 20mm

(5,2× 3,1× 0,8 po)

(1× h× p, a l'exclusion des parties saillantes)

Poids: environ 210 g (7,4 oz)

Moniteur

Système : écran à cristaux liquides transmissif

Système de lecteur: système à matrice active TFT a-Si

Dimensions: 4,3 po (16:9)

environ 95× 54 109mm

(3,7× 2,1,4,3po) (h× v,d)

Segmentation: 391680 (816× 480) points

Temps de charge/durée d'utilisation de la batterie intégrée

Temps de charge

Avec l'adaptateur pour batterie de voiture fourni/ l'adaptateur CA en option : environ 2 heures (avec l'appareil sous tension) ou 1 heures (en mode de veille)

Avec le cable USB fourni: Environ 2 heures (en mode de veille)

Durée d'utilisation

Jusqu'à 2 heures (selon l'utilisation)

Accessoires en option

Adaptateur CA :XA-AC13

Adaptateur pour batterie de voiture : XA-DC3

Antenne GPS externe : VCA-42

La conception et les caractéristiques techniques sont sujettes à modifications sans prévis.

• Aucun retardateur de flamme halogéné n'est utilisé dans certaines cartes à circuits imprimés.
• Utilisation des batteries au lithium-ion rechargeables.
• La prévention contre les chocs est assurée par une protection en carton ondulé.
• Imprimée avec de l'encre à base d'huile vegétale sans COV (composés organiques volatils).

Dépannage

La liste de contrôle suivantes vous aidera à remedier aux problèmes que vous pourriez rencontres avec cet apparéil.

Avant de passer en revue la liste de contrôle cédssous, vérifie les procédures de raccordement et d'utilisation.

Généralités

L'appareil ne démarre pas.

Rechargez la batterie integree.
Verifiez que l'adaptateur pour batterie de voiture est correctement inséré dans la prise de l'allumecigare.

La batterie intégrée ne peut pas être rechargée.

Mettez l'appareil sous tension, puis remettez-le hors tension.
Si l'adaptateur pour batterie de voiture est utilisé, débranchez-le de la prise de l'allume-cigare, puis rebranchez-le.
La batterie ion lithium integree peut etre chargée a des températures comprises entre 5 à 45^ (41 à 113^ ). La batterie ne peut pas etre chargée si la température à l'intérieur de l'appareil augmente en raison d'une exposition directe au soleil, etc. Il ne s'agit pas d'un probleme de fonctionnement.
→Mettez l'ordinateur sous tension pendant le chargement USB.
Notez que le témoin CHG peut s'allumer en vert en mode de veille de l'ordinateur, même si la batterie intégrée n'est pas entièrement chargée.

Impossible de receivevoir un signal GPS.

Lisez tout d'abord la presentation du GPS (page 7), puis vérifie l'etat du GPS en appuyant sur dans le menu principal « Général » « État GPS

• Le système ne peut receivevoir de signaux GPS à cause d'un obstacle.
  Déplacez votre vehicule vers un endroit où les signaux peuvent être reçus plus clairément.
• Il y a un obstacle devant l'antenne GPS.
  →Installez l'appareil à un endroit où le signal n'est pas interrompu par la carrosserie de la voiture, etc.
• La réception des signaux GPS peut être médiocre selon le matériel du pare-brise de la voiture.
  Utilisez l'antenne GPS externe VCA-42 en option. (NV-U73T uniquement)

La position du vehicule sur la carte ne correspond pas à la route sur laquelle se trouve actuèlement le vehicule.

La marge d'erreur du signal émis par les satellites GPS est trop grande. Une marge d'erreur de quelques centaines de metres maximum peut se produit.

Le guidage vocal est inaudible.

Le réglage du volume est trop faible.

Augmentez le volume.

L'affichage sur I'écran ACL est anormal.

Avec des températures élevées, l'écran ACL peut s'assombrir et les images peuvent ne pas être nettes. À basses températures, une image rémanente peut apparaitre sur l'écran ACL. Il ne s'agit pas de problèmes de fonctionnement et l'écran ACL ne reviendra à son état normal que lorsque la temperature sera revenue dans les limites de la plage de fonctionnement spécifique.

Le support se détache de la surface de fixation.

La fixation se desserre si la surface de la ventouse ou la surface de fixation est sale.
Nettoyez la surface de la ventouse et la surface de fixation avec un chiffon doux non pelucheux (page 12).

Le mode de démonstration démarre automatiquement même si aucune action n'est exécutée.

→Désactivez le mode de démonstration automatique en appuyant sur dans le menu principal →

« Général » → « Mode de la démonstration ».
Ensuite, confirmez que le mode « Démonstration automatique » est désactisé.

Fonction Bluetooth (NV-U83T uniqueness)

Le téléphone cellulaire en cours de connexion ne parvient pas à détecter cet apparéil.

→Réglez « Signal Bluetooth » à « SUR »

• En cours de connexion au téléphone cellulaire, cet apparéil ne peut pas été détecté par un autre téléphone cellulaire. Interrompez la connexion en cours et recherchez cet apparéil à partir d'un autre téléphone cellulaire.

La connexion Bluetooth est impossible.

→Procedez a nouveau au parage.
- Selon le modele de votre téléphone cellulaire, il est possible que vous ne puissiez pas effectuer de recherches à partir de cet apparéil.
Recherche cet appeareil a partir du téléphone cellulaire.
- Selon le statut de votre téléphone cellulaire, il est possible que vous ne puissiez pas effectuer de recherches à partir de cet apparéil.
Recherche cet appeareil a partir du téléphone cellulaire.
Vérifiez les procédures de pairage et de connexion dans le manuel du téléphone cellulaire, etc. et effectuez à nouveau l'opération.
Consultez le site Web de Sony pour vérifier que le téléphone cellulaire peut etre connecte a cet apparéil.

Le nom du téléphone cellulaire détecté n'apparait pas.

Selon le statut du téléphone cellulaire, il est possible que vous ne puissiez pas obtenir son nom.

Le volume de la voix de l'aggellant est trop faible.

Reglez le volume en appuyant sur + / - dans la fenetre d'affichage.

Un écho ou des parasites se produit lors de conversations téléphoniques.

• Baissez le volume.
• «Réduction bruit / Suppression écho » est régé à « FERMÉ »

→Réglez « Réduction bruit / Suppression écho » à « Mode 1 » ou « Mode 2 »

• Si le bruit ambient autre que le son de l'appoint téléphonique est fort, essayez de réduire ce bruit. Par exemple, si une fenêtre est ouverte et que le bruit de la route, etc. est fort, fermez la fenêtre. Si la climatisation est forte, diminuez-la.

La qualité du son de la voix de l'aggellant est médiocre.

La qualite du son du téléphone depend des conditions de reception du téléphone cellulaire.
Déplacez votre voiture vers un endroit où vous pouvez augmenter le signal du téléphone cellulaire si la réception est médiocre.

Certaines fonctions sont inopérantes.

Vérifiez que le téléphone cellulaire en cours de connexion prend en charge les fonctions en question.

Le nom de l'interlocuteur n'apparait pas lors de la réception d'un appel.

L'interlocuteur n'est pas memorisé dans le repertoire. Mémorisez-le.
- Le téléphone appelant n'est pas reglé pour transmettre le numéro de téléphone.

Le paiage a échoué en raison de la temporisation.

Selon le téléphone cellulaire en cours de connexion, le délambda autorisé pour le pairage peut être court. Essayez de réaliser le pairage dans le temps imparti.

Aucun son n'est émis par le haut-parleur de l'appareil pendant un appel en mains libres.

Si le son est émis par le téléphone cellulaire, réglez ce dernier pour qu'il soit émis par le haut-parleur de l'ordinateil.

Réinitialisation de l'ordinateil

Si le logiciel de navigation est bloqué, essayez de réinitialiser l'ordinateil.

Appuyez sur la touche RESET, puis mettez

I'appareil sous tension.

Remarque

Après avoir réinitialisé l'appareil, la réception des signaux GPS peut prendre quelques instantes lorsque vous mettez l'appareil sous tension.

Uso de los manuales

Terminales de connexion:

Conector de la base

Toma DC IN 5V

Toma USB

Toma de auriculares

Ranura para tarjeta de memoria: ranura para Memory Stick Duo

Altavoz: altavozovalado de 20× 40mm

Corriente de consumo: max. 1,5 A

Dimensiones: aprox. 145× 87× 20mm (an× al× prf, sin incluir las partes salientes)

Peso: aprox. 250g

Monitor

Sistema: planta de cristal liquido transmisiva

Terminales de connexion:
