Caractéristiques	Détails
Type de produit	Récepteur audio-vidéo
Puissance de sortie	100 W par canal (8 ohms)
Nombre de canaux	5.1 canaux
Formats audio pris en charge	DTS-HD Master Audio, Dolby TrueHD, DTS, Dolby Digital
Connectivité	HDMI, USB, entrée audio analogique, entrée optique
Nombre d'entrées HDMI	4 entrées HDMI
Sortie HDMI	1 sortie HDMI avec ARC
Compatibilité 4K	Oui, avec pass-through 4K
Fonctionnalités supplémentaires	Mode Eco, réglage automatique du son, compatibilité avec les applications de streaming
Dimensions (L x H x P)	435 x 151 x 329 mm
Poids	7.8 kg
Consommation électrique	350 W (max), 0.5 W (veille)
Garantie	2 ans

FOIRE AUX QUESTIONS - TXSR393 ONKYO

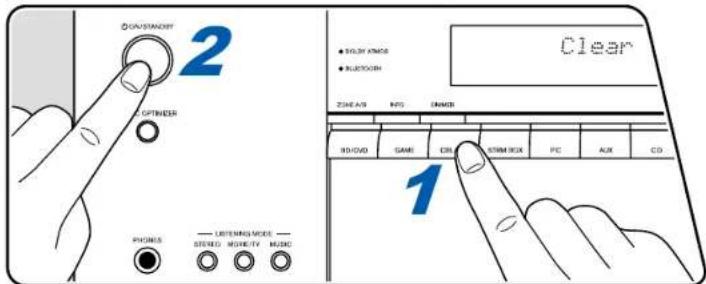

Comment réinitialiser mon ONKYO TXSR393 aux paramètres d'usine ?

Pour réinitialiser votre ONKYO TXSR393, éteignez l'appareil, puis maintenez enfoncé le bouton 'SETUP' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que 'CLEAR' apparaisse sur l'écran.

Pourquoi mon récepteur ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher un autre appareil sur la même prise pour confirmer qu'elle est opérationnelle.

Comment connecter mon ONKYO TXSR393 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT de votre récepteur au port HDMI de votre télévision. Assurez-vous que votre télévision est réglée sur le bon canal HDMI.

Mon récepteur ne détecte pas le signal audio de ma source. Que faire ?

Vérifiez que le câble audio est correctement connecté entre la source et le récepteur. Assurez-vous également que le bon mode d'entrée est sélectionné sur le récepteur.

Comment régler le volume sur mon ONKYO TXSR393 ?

Vous pouvez régler le volume en utilisant le bouton de volume sur le panneau avant ou la télécommande. Tournez le bouton vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Comment mettre à jour le firmware de mon ONKYO TXSR393 ?

Pour mettre à jour le firmware, visitez le site Web d'ONKYO et téléchargez la dernière version. Suivez les instructions fournies pour installer la mise à jour via USB ou réseau.

Pourquoi mon ONKYO TXSR393 surchauffe-t-il ?

Assurez-vous que le récepteur est correctement ventilé et qu'il n'est pas obstrué par d'autres appareils. Vérifiez également que les bouches d'aération ne sont pas bloquées.

Comment configurer le son surround sur mon récepteur ?

Accédez au menu de configuration, sélectionnez 'Configuration audio' et choisissez le mode surround souhaité. Suivez les instructions à l'écran pour terminer la configuration.

Mon ONKYO TXSR393 ne se connecte pas à mon réseau Wi-Fi. Que faire ?

Vérifiez que votre mot de passe Wi-Fi est correct. Assurez-vous que le récepteur est à portée de votre routeur et essayez de redémarrer le récepteur et le routeur.

Comment utiliser le mode 'Pure Audio' sur mon ONKYO TXSR393 ?

Pour activer le mode 'Pure Audio', appuyez sur le bouton 'Pure Audio' de la télécommande ou du panneau avant. Cela désactivera les circuits vidéo pour une meilleure qualité audio.

MODE D'EMPLOI TXSR393 ONKYO

• Raccorder les enceintes

Lecture

Configuration

Dépannage

Appendice

Informations supplémentaires

Ce que contient la boite 4

Fonction supplémentaire (Mise à jour du micrologiciel) 5

Mise à jour des informations du micrologiciel 5
Utilisation des nouvelles fonctions ajoutées 5
Procedure de mise a jour du micrologiciel 6

Nom des pièces 8

Panneau frontal 8
Afficheur 10
Panneau arrête 11

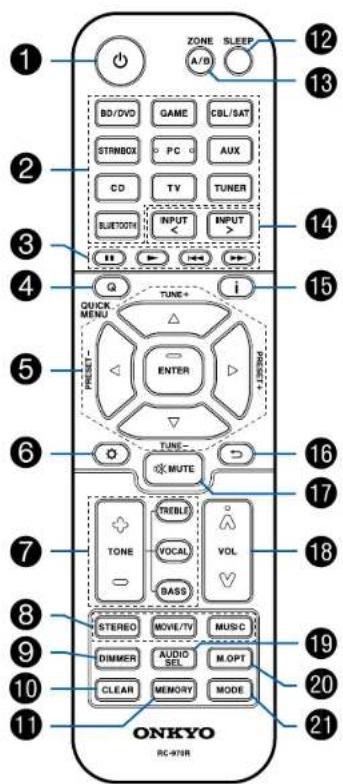

Télécommande 13

Raccordements

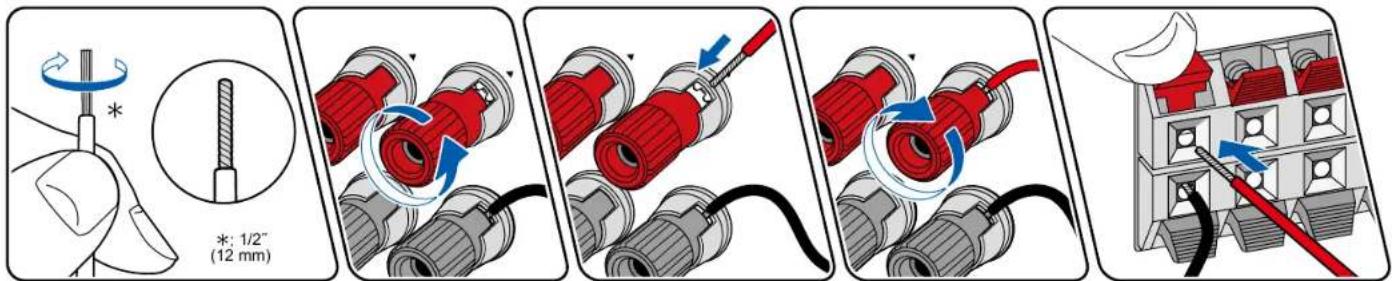

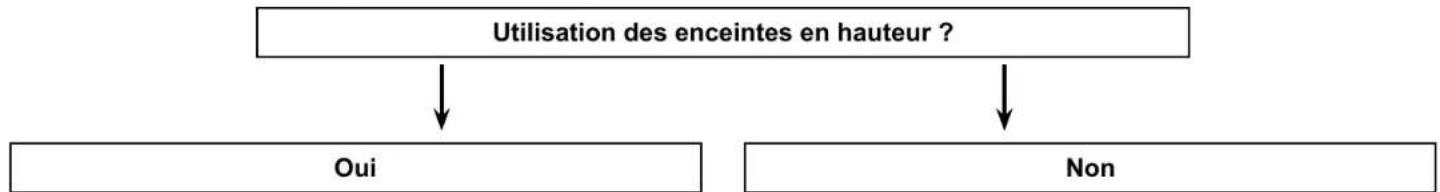

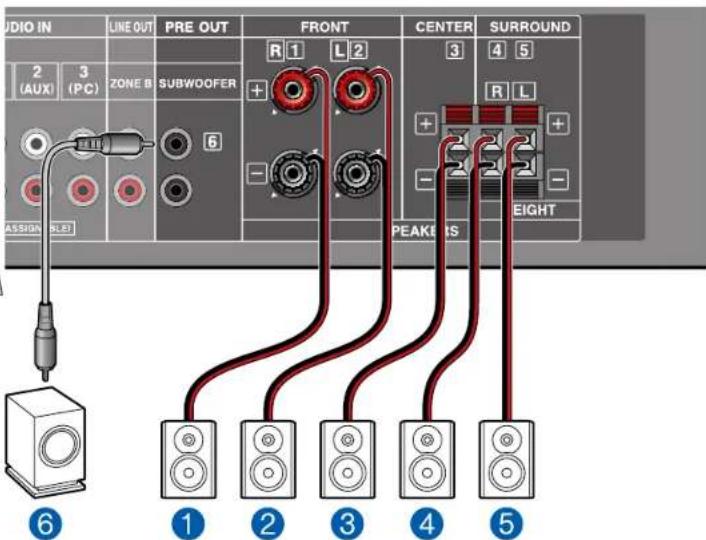

Raccorder les enceintes 15

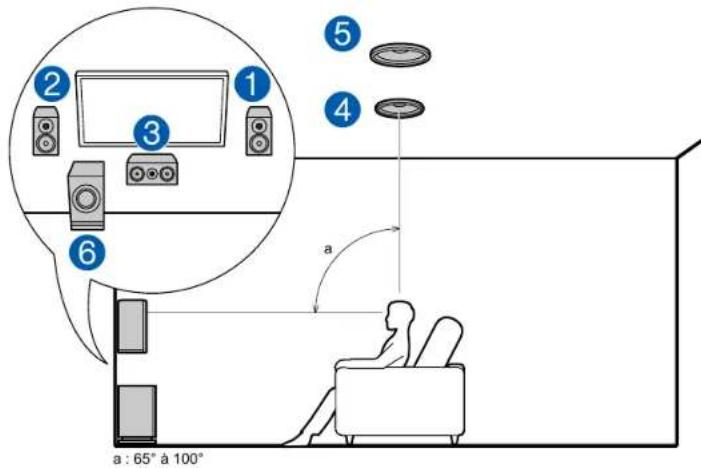

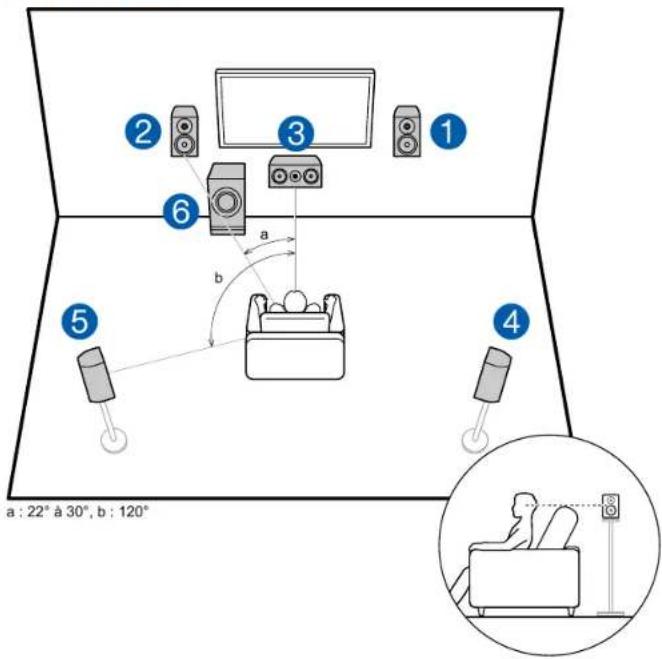

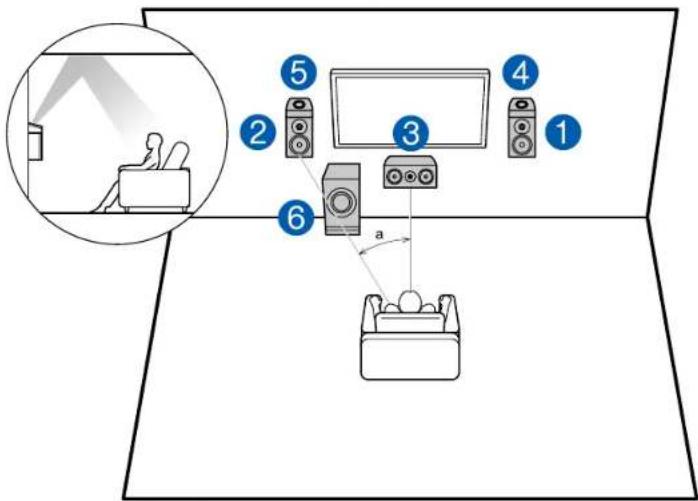

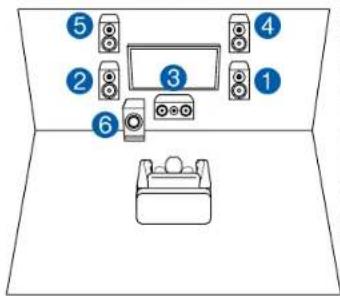

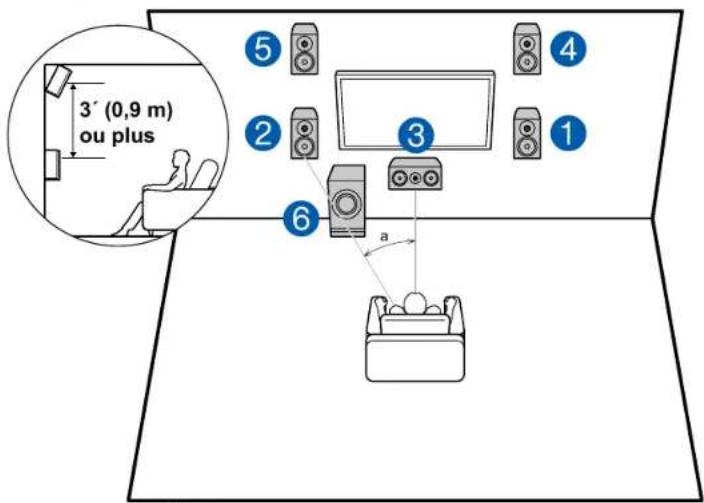

Installation d'enceintes 16
Réglages "Speaker Setup" et Raccordement des enceintes 21

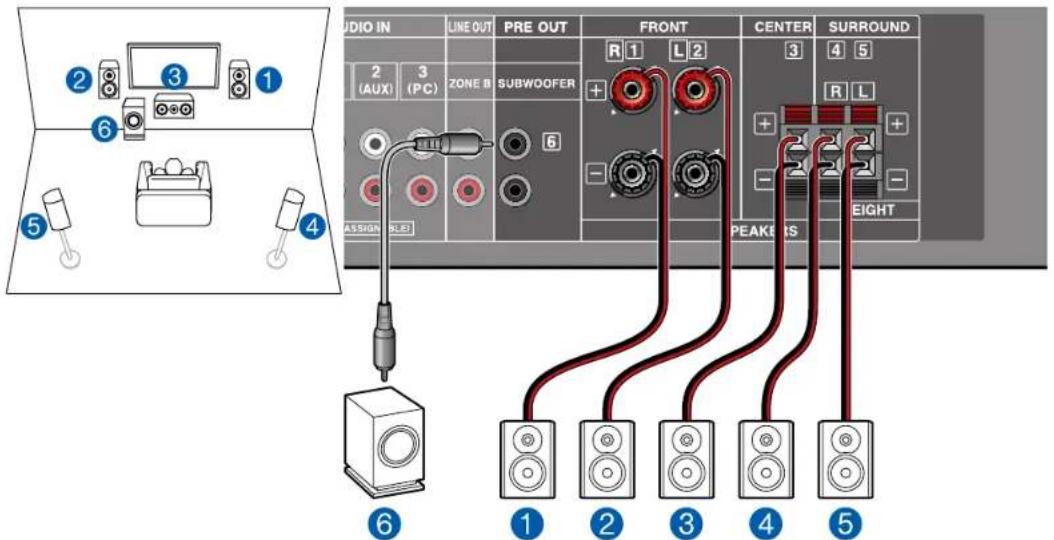

Combinaisons d'enceintes 25

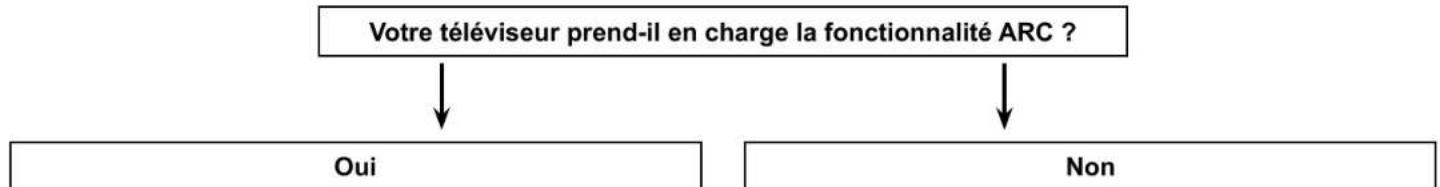

Raccorder le téléviseur 26

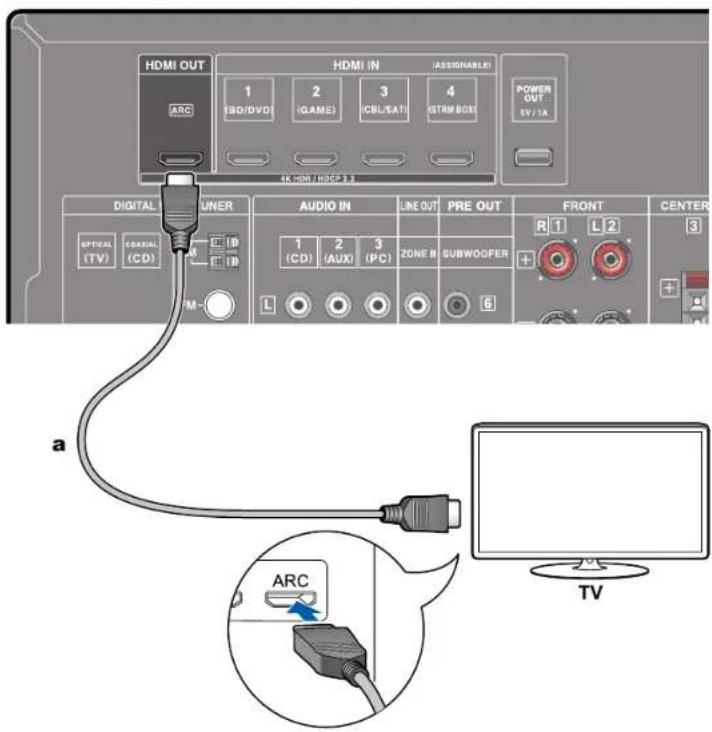

Vers un téléviseur ARC 27

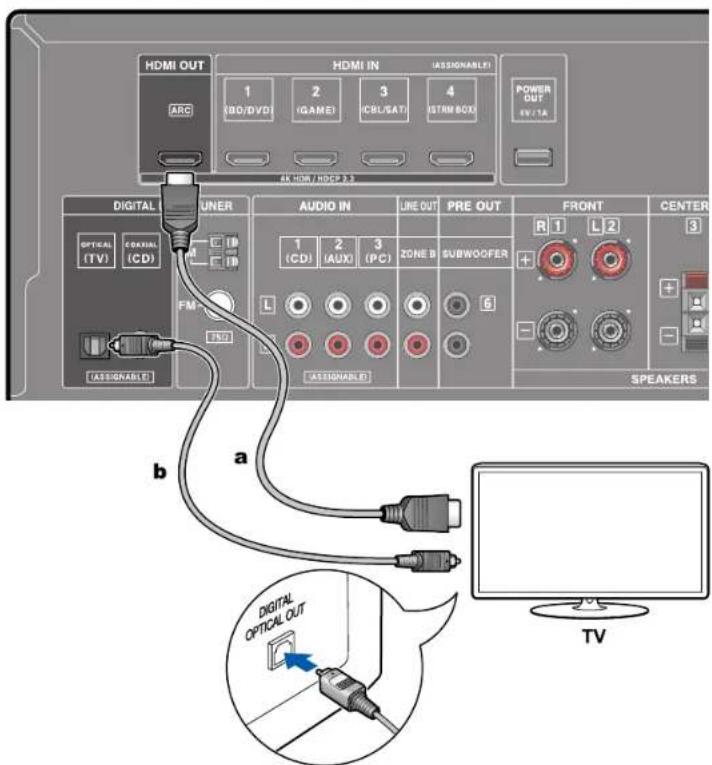

Vers un téléviseur non compatible ARC 28

Raccorder les apparciels de lecture 29

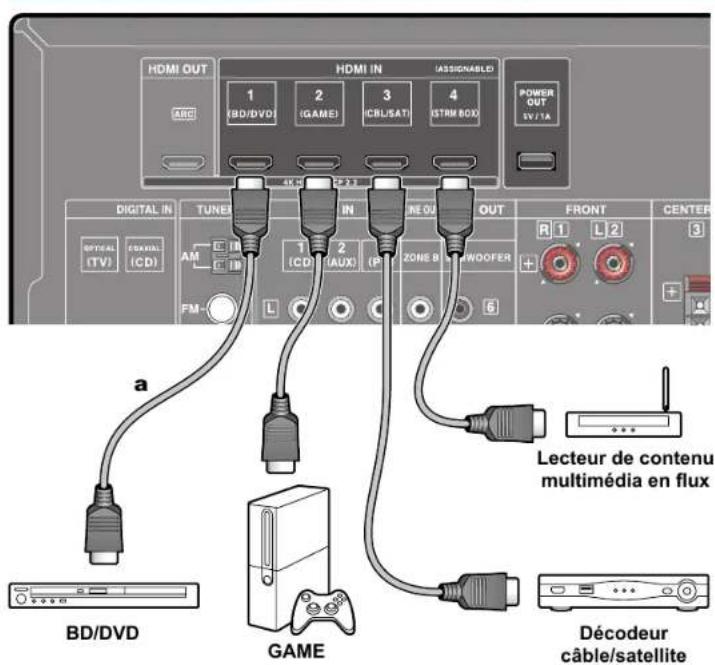

Raccorder un apparéil AV avec prise HDMI installée 29

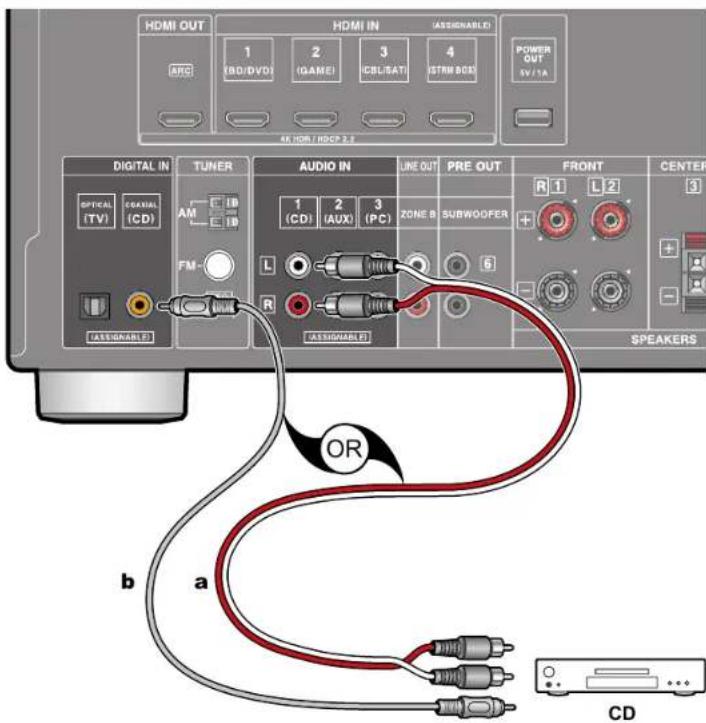

Raccorder un apparéil Audio 30

Raccorder un apparéil AV dans une autre piece

(Connexion ZONE B) 31

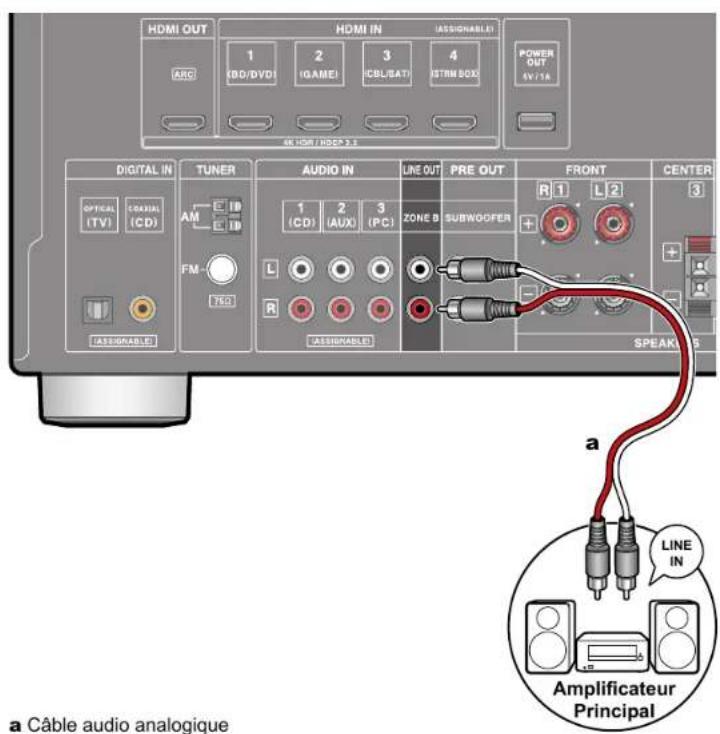

Raccorder un amplificateur principal (ZONE B) 31

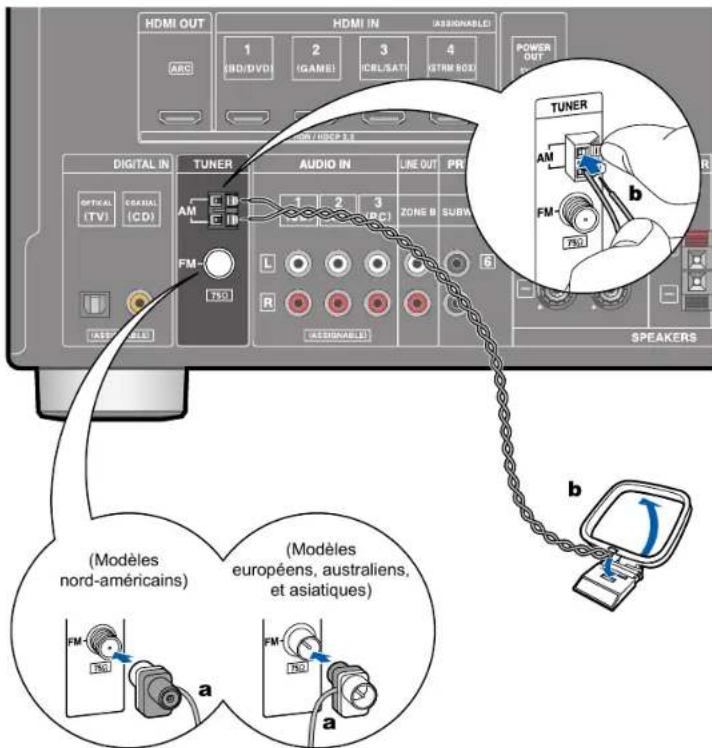

Brancher les antennes 32

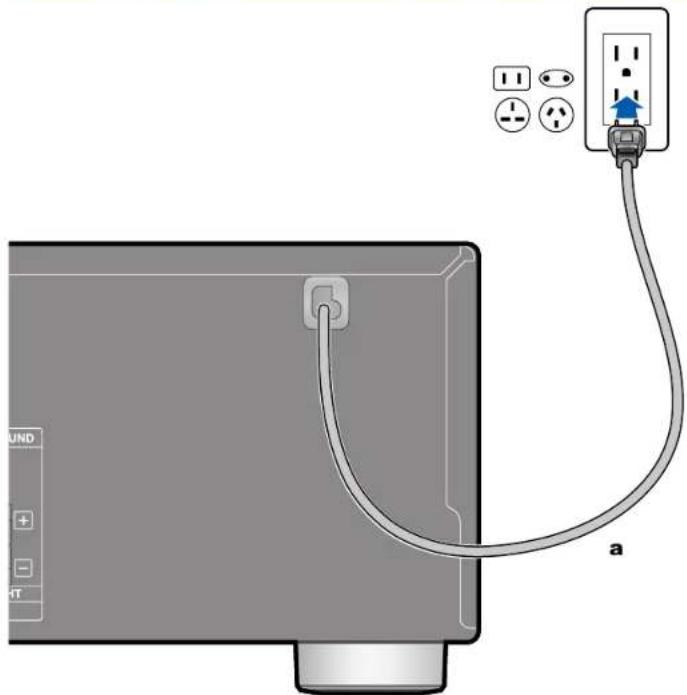

Branchement du cordon d'alimentation 33

Lecture

Lecture d'un appeareil AV 35

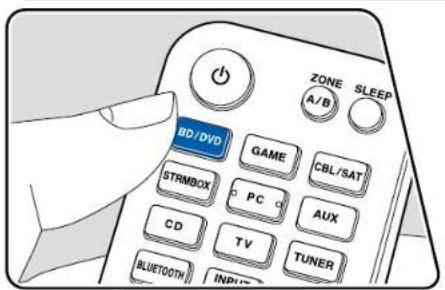

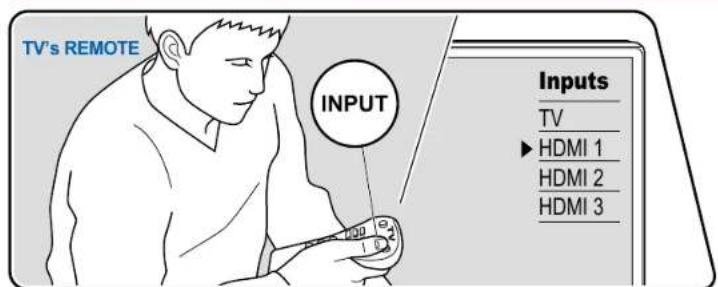

Commandedesbase 35

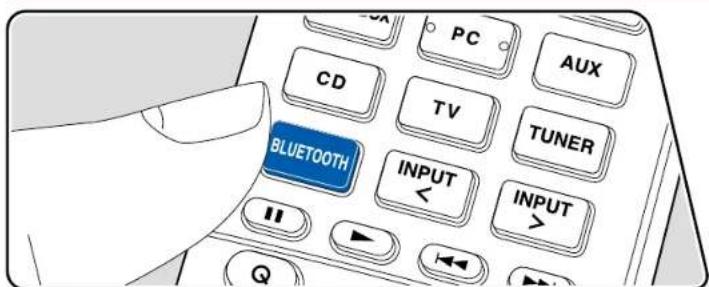

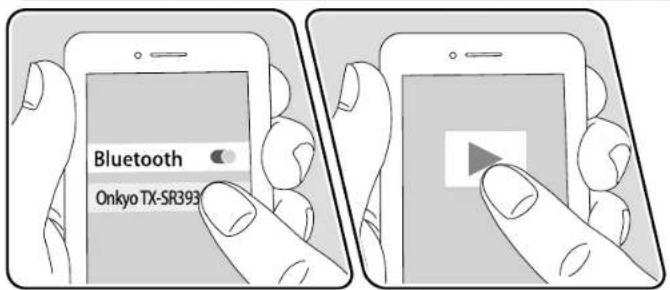

Lecture BLUETOOTH 36

Commandedesbase 36

Écoute de la radio AM/FM 37

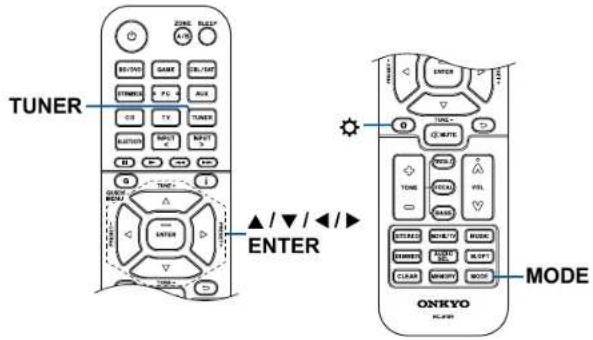

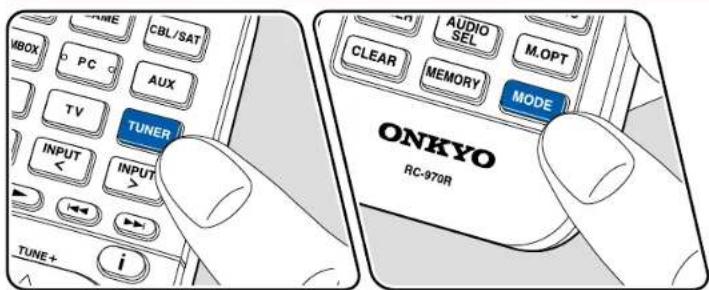

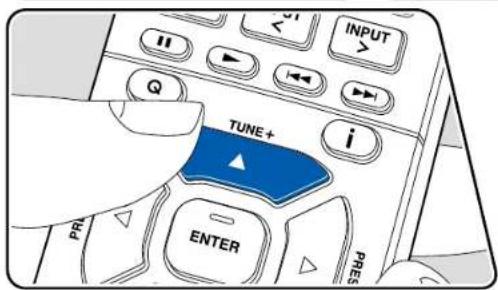

Syntonisation d'une station de radio 37

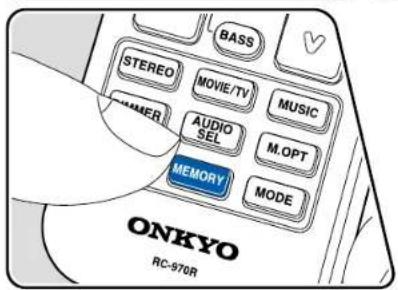

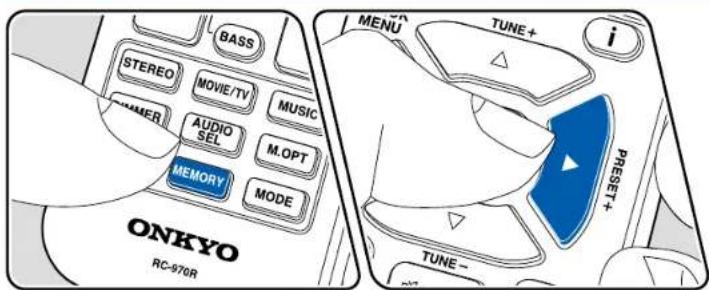

Prérigler une station de radio 39

Utilisation du RDS (Modèlees europeens, australiens, et asiatiques) 41

Lecture ZONE B 42

Lecture 42

Fonctions pratiques 44

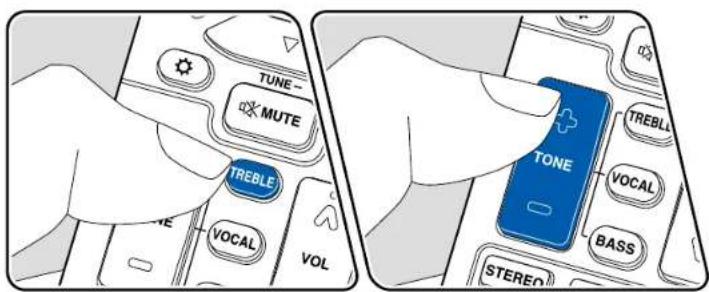

Ajuster la tonalite 44

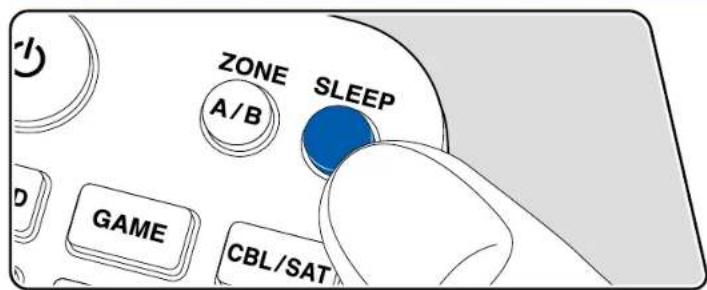

Sleep Timer 45

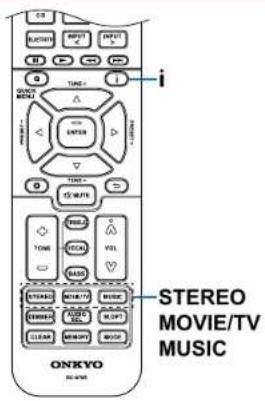

Mode d'ecoute 46

Selection d'un mode d'ecoute 46

Disposition d'enceinte et Modes d'écoute
sélectionnables 48
Les effets du mode d'écoute 50
Formats d'entrée et Modes d'écoute sélectionnables 54

Configuration

Menu configuration	61
Liste des menus	61

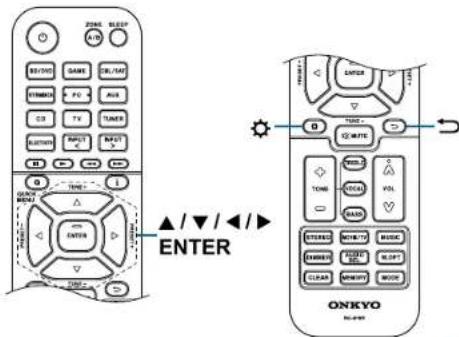

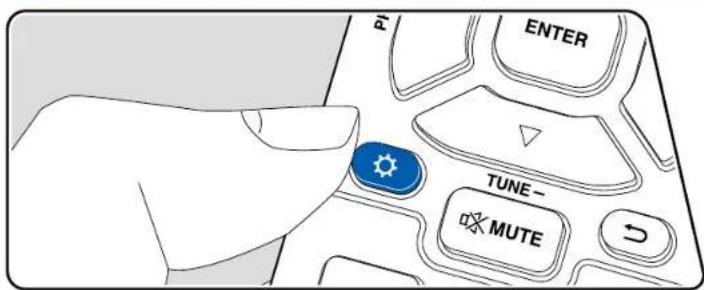

Commandes du menu	63
1. Input/Output Assign	64
2. Speaker	67
3. Audio Adjust	70
4. Source	71
5. Hardware	73
6. Miscellaneous	76

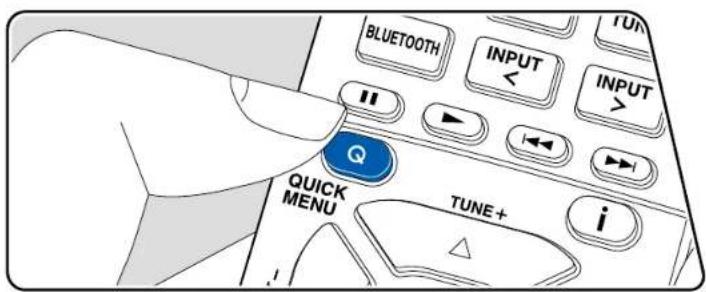

Menu Rapide	77
Commandes du menu	77
Initial Setup avec l'assistant de démarrage automatique	79
Commandes	79
Dépannage

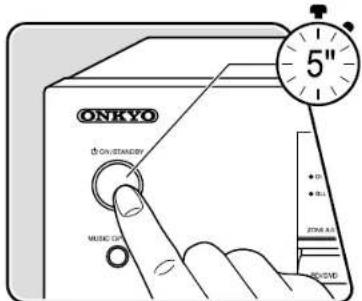

Lorsque l'appareil fonctionne de façon irrégulière	82
Dépannage	83

Appendice

À propos de l'interface HDMI	89
Caracteristiques générales	91

Contents》Raccordements》Lecture》Configuration》

Ce que contient la boîte

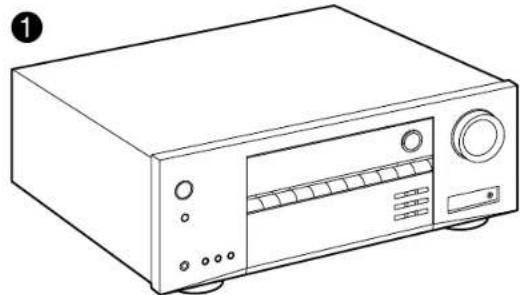

1. Appareil principal (1)
2. Telecommande (RC-970R) (1), Piles (AAA/R03) (2)
3. Microphone de configuration d'enceintes (1)
   Utilisé durant Initial Setup
4. Antenne FM interieure (1)
5. Antenne cadre AM (1)
   Guide de démarriage rapide (1)
6. Ce document est un mode d'emploi en ligne. Il n'est pas inclus comme accessoire.
   Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω.
7. Le cordon d'alimentation ne devra etre branché que lorsque tous les autres raccordements de cables seront effectués.
8. Nous déclinons toute responsabilité concernant des dommages resultant d'une connexion à des équipements fabriqués par d'autres sociétés.
9. Les specifications et l'aspect peuvent changer sans prévis.

Fonction supplémentaire (Mise à jour du micrologiciel)

Cela per met dajouter differentes fonctions et d'amelierer les operations.

En fonction de la période de fabrication de l'appareil, le micrologiciel peut etre commute sur la version mise jour. En pareil cas, de nouvelles fonctions peuvent etre ajoutees des le debut. Pour savoir comment confirmer le contenu du dernier micrologiciel et de la derniere version du micrologiciel de sua reappeil, consultez la section suivante.

Mise à jour des informations du micrologiciel

Pour le contenu du dernier micrologiciel et la derniere version du micrologiciel, consultez le site Web de notre compétie. Si la version du micrologiciel differe de la precedente, il est recommandé demettre à jour le micrologiciel.

Pour confirmer la version du micrologiciel de votre apparéil, appuyez sur la touche de la télécommande, et consultez "6.Miscellaneous" - "Firmware Update" - "Version" (→p76).

Utilisation des nouvelles fonctions ajoutées

Si des fonctions sont ajoutées ou modifiées par rapport au contenu décrit dans le mode d'emploi, consultez la référence suivante

Informations supplémentaires

Procedure de mise à jour du micrologiciel ( p6)

Panneau frontal> Panneau arriere> Tetecommande>

Procedure de mise à jour du micrologiciel

30 minutes environ sont requises pour la mise à jour. Les régles existants sont conservés après la mise à jour.

Avertissement: Le programme et la documentation en ligne qui l'accompagne vous sont fournis pour une utilisation à vos propres risques. Notre société ne sera pas tenu responsable et vous n'aurezaucun recours en dommages et intérêts pour toute réclamation de quelque nature que ce soit concernant votreutilisation duprogramme ou la documentation en ligne qui l'accompagne,quelleque soit la théorie juridique et si dédictuelle ou contractuelle. En aucun cas, notre société est tenue responsable envers vous ou un tiers pour tous dommages spéciaux, indirects, accessoires ou consécutifs de toute nature, y compris,mais sans s'y limiter,a la compensation,le remboursement ou des dommages et intérêts en raison de la perte de profits premés ou futurs, perte de données,ou pour toute autre raison que ce soit.

Mise à jour du micrologiciel via USB

Lors d'une mise a jour du micrologiciel, ne pas effectuer les choses suivantes :
- Déconnecter et reconnecter les cables, un périhérique de stockage USB, le microphone ou le casque de configuration des enceintes, ou effectuer toute opération sur l'appareil comme couper l'alimentation
- Préparez un périhérique de stockage USB de 128 Mo ou plus. Le format des périhériques de stockage USB supporte les formats de système de fjichier FAT16 ou FAT32.
- Les medias insérés dans un lecteur de carte USB peuvent ne pouvoir pas être utilisés pour cette fonction.
- Les périhériques de stockage USB avec des fonctions de sécurité ne sont pas pris en charge.
- Les concentrateurs USB et les péphériques USB avec fonction de concentrateur ne sont pas pris en charge. Ne branche pas ces péphériques à l'appareil.
- Supprimez toutes les données enregistrées sur le périhérique de stockage. USB.
- Si le protocole "HDMI CEC" est reglé sur "On", réglez-le sur "Off".
- Appuyez sur Ⓒ. Ensuite, sélectionné "5. Hardware" - "HDMI" et appuyez sur ENTER, puis sélectionné "HDMI CEC" et sélectionné "Off".

• En fonction du périhérique de stockage USB ou de son contenu, ils peuvent prendre du temps à charger, risquent de ne pas être charges correctement, ou peuvent ne pas être correctement alimentés.
• Notre société ne pourra être tenu responsable de toute perte ou de dommage de données, ou de defaillation de stockage causée par l'utilisation d'un périphérique de stockage USB. Veuillez notes cela au prétable.
• Les descriptions peuvent être différentes de l'affichage à l'écran mais cela ne changera pas les commandes ni les fonctions.

Mise à jour

1. Connectez le périhérique de stockage USB à votre PC.
2. Téléchargez le fichie du micrologiciel sur votre ordinateur depuis le site Web de notre société et décompressé-le.
   Les fichiers du micrologiciel sont nommés de la manière suivante. ONKAVR* ***.zip

Décompresséz le fjichier sur toute ordinateur. Le nombre de fjichiers et des dossiers décompressés varie en fonction du modele.
3. Copiez tous les fichiers et dossiers décompressés dans le dossier racine du périhérique de stockage USB.

Assurez-vous de copier les fichiers décompressés.

1. Branchez le periphérique de stockage USB au port POWER OUT de cet apparéil.

2. Si un adaptateur secteur est foumi avec le périhérique de stockage USB, raccordez l'adaptateur secteur, et utilisez-le avec une prise domestique.

3. Si le périhérique de stockage USB a été partitionné, chaque section sera considérée comme étant un périhérique indépendant.

4. Appuyez sur

Le menu Setup s'affiche sur I'ecran du téléviseur.

Contents》Raccordements》Lecture》Configuration》

1. Sélectionnez "6. Miscellaneous" - "Firmware Update" - "Update via USB" à l'aide des touches du curseur, puis appuyez sur ENTER.

• Si "Firmware Update" est grise et ne peut pas ettre selectionne,attendez quelques instants jusqu'ae qu'il demarre.

• Appuyez sur ENTER avec "Update" selectionne, et lance la mise à jour.

Lors de la mise a jour, l'écran du téléviseur peut devenir noir en fonction du programme a metre a jour. En pareil cas, vérifie la progression sur I'afficheur de I'appareil. L'écran du téléviseur restera noir jusqu'à la fin de la mise a jour et jusqu'à la remise sous tension.
- Lors de la mise à jour, ne mettez pas le périhérique de stockage USB hors tension, ne le débranchez ou rebranchez pas.
Lorsque "Completed!" s'affiche, la mise a jour est terminée.

1. Debranchez le periphérique de stockage USB de l'appareil.
2. Appuyez sur 0 ON/STANDBY de l'appareil principal pourmettre l'appareil en mode veille.Le processus est terminé et votre micrologiciel est mis a jour à la derniere version.
3. N'utilisez pas la touche de la télécommande.

Si un message d'erreur s'affiche

Si une erreur se produit, "Error! - " apparait sur l'afficheur de l'appareil. (*représente un caractère alphanumeric.) Consultez les descriptions suivantes et vérifie.

Code d'erreur

*-70

Le périphérique de stockage USB ne peut pas être reconnu, le fidchier du micrologiciel n'est pas present dans le dossier racine du périhérique de stockage USB ou le fidchier du micrologiciel est destiné à un autre méthode.

Vérifiez si le périphérique de stockage USB ou le cable USB est fermement inséré dans le port POWER OUT de l'appareil.
Branchez le périphérique de stockage USB à une source d'alimentation externe s'il dispose de sa propre alimentation.

• -51 : Le fidier du micrologiciel est destiné à un autre modele ou le fidier du micrologiciel est corrompu. Essayez a nouveau a partir du telechargement du fidier du micrologiciel.
  Autres

Après avoir débranché la fiche d'alimentation une fois, inséréz-la dans la prise, puis repêze le processus depuis le début.

Nom des pièces

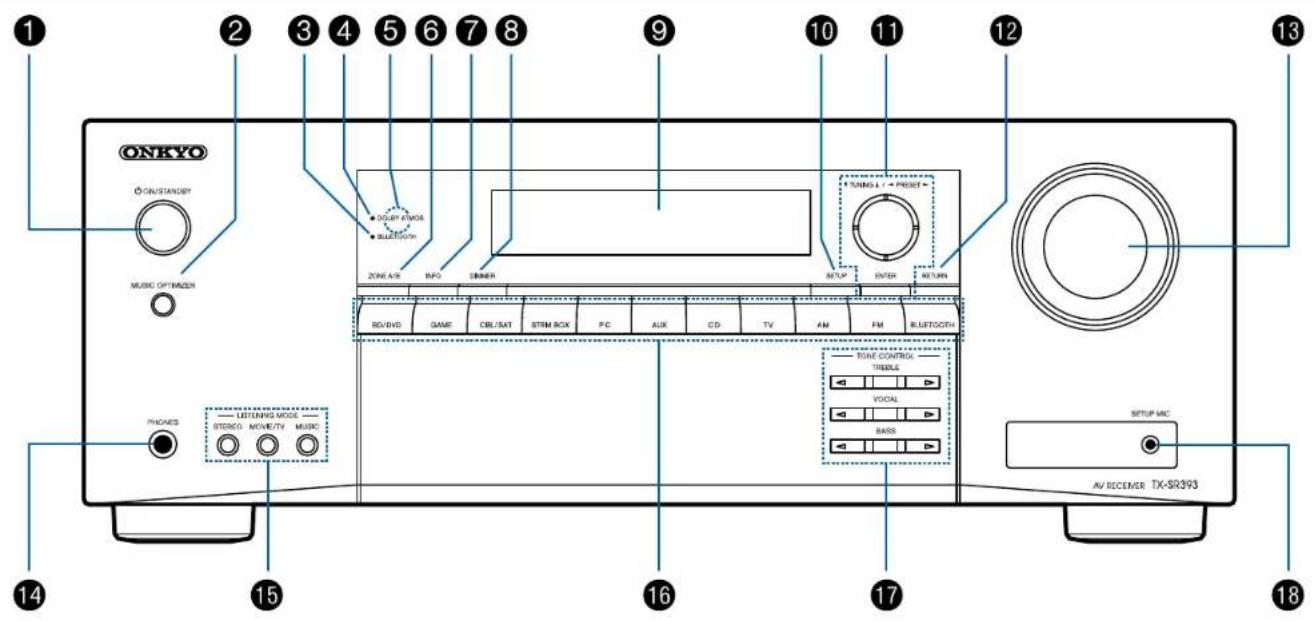

Panneau frontal

Pour plus de détails, consultez (→p9)

Contents》Raccordements》Lecture》Configuration》

1. Touche 品 ON/STANDBY
2. Touche MUSIC OPTIMIZER : Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé.
3. Temoin BLUETOOTH: S'allume lorsque l'appareil est connecté à un périhérique compatible BLUETOOTH.
4. Témoin DOLBY ATMOS: S'allume lorsque les signaux Dolby Atmos sont reproduits dans le mode d'écoute approprié.
5. Capteur de telecommande: Reçoit les signaux de la telecommande. La plage de reception de la telecommande est d'environ 16 / 5m ,a un angle de 20^ dans la direction verticale et a un angle de 30^ a gauche et a droite.

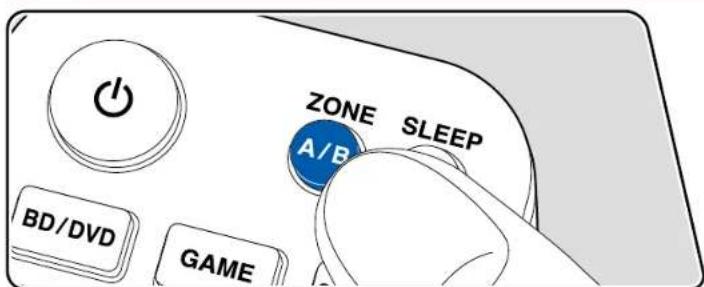

6. Touche ZONE A/B: Permit de Sélectionner une destination de sortie audio parmi "ZONE A", "ZONE B" et "ZONE A+B". (→p42)
7. Touche INFO: Permet de changer les informations sur l'afficheur et est utilisé pour actionner le RDS (→p41).
8. Touche DIMMER: Modifie la luminosité de l'afficheur avec trois niveaux. Il ne peut pas être complètement étant.
9. Affichage ( p10)
10. Touche SETUP: Vous pouvez afficher les éléments de réglage avances sur le téléviseur et l'afficheur pour avoir une experience encore meilleure avec cet apparéil. (→p61)
11. Touches du curseur ( / / / ) et touche ENTER : Sélectionnez un élément à l'aide des touches du curseur et appuyez sur ENTER pour valider votre sélection. Utilissez les pour symponiser les stations en utilisant TUNER. (→p37)
12. Touche RETURN: Permet à l'affichage de revenir à son état précédent pendant le réglage.
13. MASTER VOLUME
14. Prise PHONES: Brancher un casque avec une fiche standard (Ø 1/4''/6,3 mm).
15. Touches LISTENING MODE : Permet de commuter le mode d'écoute ( p46) en appuyant à plusieurs reprises sur "STEREO", "MOVIE/TV" et "MUSIC".

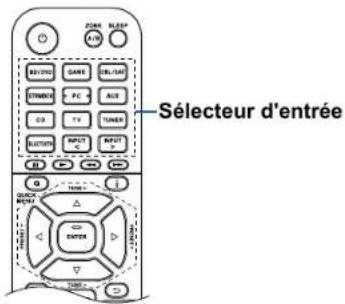

16. Touches du selecteur d'entrée : Permet de changer l'entrée à litre.
17. Touches TONE CONTROL: Permet d'ajuster la qualite du son. Appuyez sur / de "TREBLE", "VOCAL" ou "BASS" respectivement. (→p44)

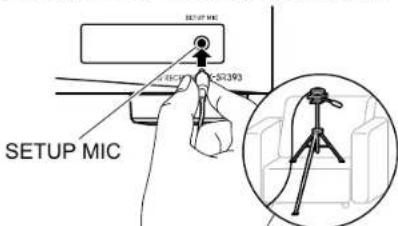

18. Prise SETUP MIC: Permet de brancher le microphone de configuration d'enceintes fourni. (→p80)

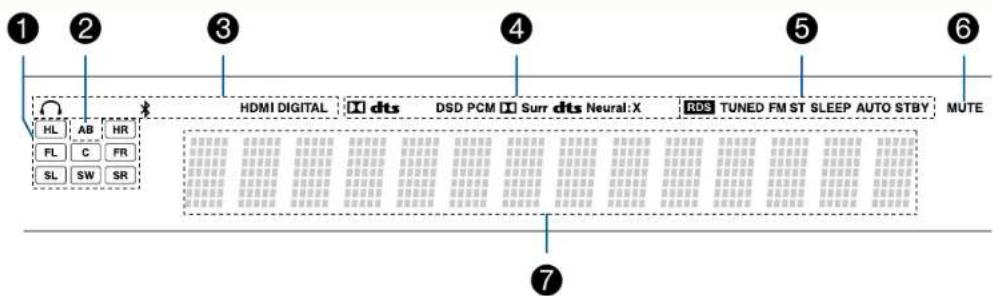

Afficheur

1. Affichege Enceinte/Canal : Affiche le canal de sortie correspondant au mode d'ecoute selectionné.
2. Permit d'afficher la destination de sortie audio.

A:Permet de restituer l'audio uniquement dans la piece principale (ZONE A).
B:Permet de restituer l'audio uniquement dans I'autre piece (ZONE B).
AB: Permet de restituer l'audio dans la piece principale (ZONE A) et dans l'autre piece (ZONE B).

1. S'allume dans les conditions suivantes.

:Le casque est branché.

Connecté par BLUETOOTH.

HDMI: Les signaux HDMI sont transmis et l'entrée HDMI est selectionnee.

DIGITAL : Des signaux numériques entrent et l'entrée numérique est seLECTIONnée.

1. S'allume en fonction du type de l'entrée du signal audio numérique et du mode d'écoute.
2. S'allume dans les conditions suivantes.

RDS (Modèlees europeens, australiens, et asiatiques): Réception de la diffusion RDS.

TUNED: Réception de la radio AM/FM.

FM ST: Réception en FM stéreo.

SLEEP: Le minuteur de veille est défini. (→p75)

AUTO STBY: La veille automatique est définie. (→p76)

1. Clignote lorsqu'le mode sourdine est activé.
2. Affiche differentes informations sur les signaux d'entreee

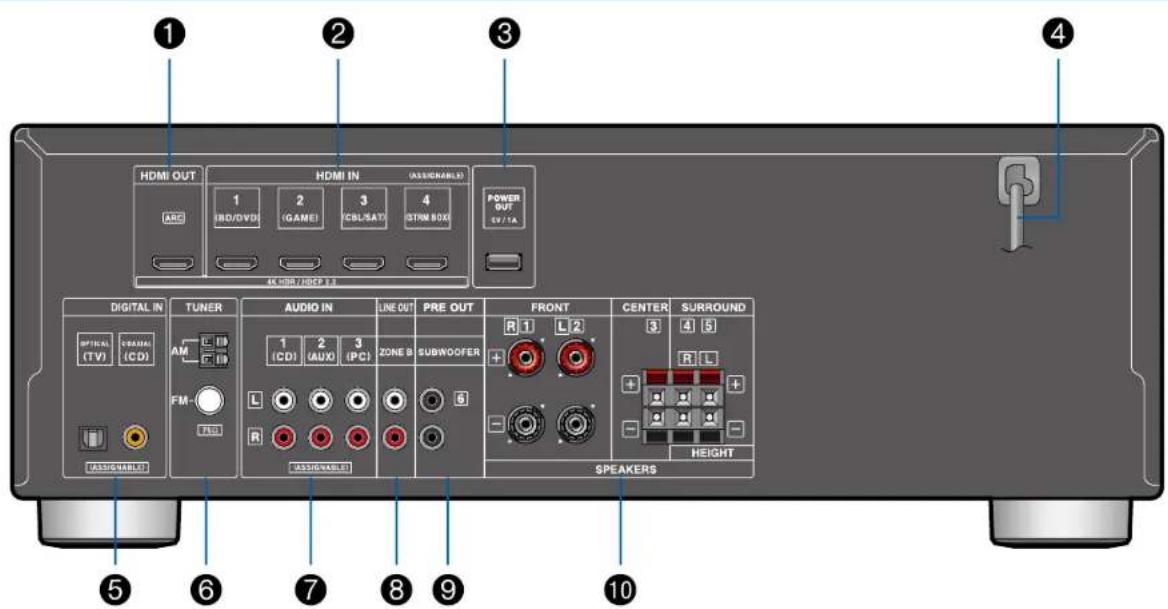

Panneau arrête

Pour plus de détails, consultez (→p12)

Panneau frontal Panneau arriere Telecommande

Contents》Raccordements》Lecture》Configuration》

1. Prises HDMI OUT: Transmet les signaux video et les signaux audio avec un cable HDMI raccordé à un téléviseur.
2. Prises HDMI IN: Transmet les signaux video et les signaux audio avec un cable HDMI raccordé à un apparéil AV.
3. Port POWER OUT :L'alimentation (5 V/1 A) peut être fournie à un lecteur multimédia en continu, etc. à l'aide d'un cable USB. (→p29) La fonction Lecture n'est pas prise en charge.
4. Cordon d'alimentation
5. Prises DIGITAL IN OPTICAL/COAXIAL: Permet l'entrée des signaux audio numérique composante TV ou AV avec un cable optionnéque ou un cable coaxial numérique.
6. Borne TUNER AM/FM: Sert à raccarder les antennes fournies.
7. Prises AUDIO IN: Entre de signaux audio composante AV ou TV avec un cable audio analogique.
8. Prises ZONE B LINE OUT: Sortie des signaux audio avec un cable audio analogue connecté à un amplificateur principal dans une autre piece (ZONE B).

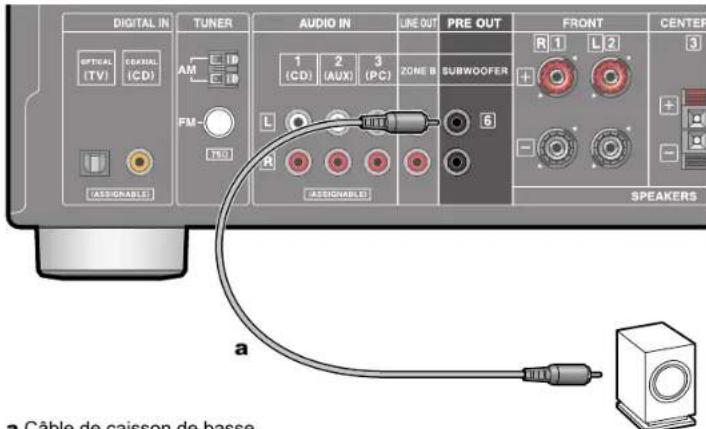

9. Prises SUBWOOFER PRE OUT: Permet de racorder un caisson de basse sous tension avec un cable pour caisson de basse. Il est possible de racorder jusqu'à deux caissons de basse sous tension. Le même signal est produit par chacune des prises SUBWOOFER PRE OUT.
10. Bornes SPEAKERS: Permet de raccorder les enceintes avec des cables d'enceinte. (Les bornes FRONT L/R des modèles nord-américains supportent les fiches bananes.)

Télécommande

1. Touche ON/STANDBY
2. Touches du selecteur d'entrée : Permet de changer l'entrée à litre.
3. Touches Lecture : Utiliseses pour l'opération de lecture d'un périphérique compatible BLUETOOTH. Si I'unité est commuité sur "CEC MODE" à l'aide du bouton MODE, une composante AV compatible avec la fonction HDMI CEC peut être utilisée. (Le fonctionnement pourrait ne pas été possible en fonction du périphérique)
4. Touche Q (QUICK MENU): Les réglages comme "HDMI" et "Audio" peuvent être effectuelsrapidement durant la lecture sur l'écran du téléviser avec une pression sur cette touche. ( p77)
5. Touches du curseur et touche ENTER : Sélectionnéz un élément à l'aide des touches du curseur et appuyez sur ENTER pour valider votre sélection.
6. Touche : Affichez les éléments de réglage avancés sur le téléviseur ou l'afficheur pour avoir une expérience encore meilleure avec cet apparil. (→p61)
7. Touches TONE: Permet d'ajuster la qualite du son. (→p44)
8. Touches LISTENING MODE : Sélectionnez un mode d'écoute ( p46).
9. Touche DIMMER: Modifie la luminosité de l'afficheur avec trois niveaux. Il ne peut pas être complètement étant.
10. Touche CLEAR: Supprime tous les caractères que vous avez saisis sur l'écran du téléviseur.
11. Touche MEMORY: Permet de ménoriser les stations de radio AM/FM. (→p39)
12. Touche SLEEP: Permet de régler la minuterie de voirie. Sélectionnez une valeur entre "30 min", "60 min" et "90 min". (→p45)
13. touche ZONE A/B : Permet de selectionner une destination de sortie audio parmi "ZONE A", "ZONE B" et "ZONE A+B". (→p42)
14. Curseurs du selecteur d'entree: Permet de changeur l'entree a dire.

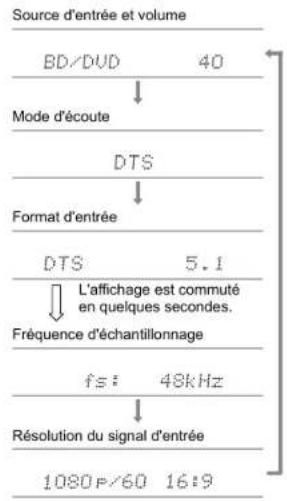

15. Touche i : Permet de changer les informations sur l'afficheur et est utilisé pour actionner le RDS ( p41).
16. Touche Permet à l'affichage de revenir à son état précédent pendant le réglage.
17. Touche : Mise en sourdine temporaire du son. Appuyer une nouvelle fois sur la touche pour annuler la mise en sourdine.
18. Touches VOLUME
19. Touche AUDIO SEL : Lorsqu'un periphérique est raccordé à au moins deux bornes d'entrée audio pour un selecteur d'entrée, vous pouvez selectionner quel signal d'entrée audio tire.
20. Touche M.OPT: Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé.
21. Touche MODE : Permute entre la symdonisation automatique et la symdonisation manuelle des stations AM/FM ( -p37). De même, lorsqu'une composante AV compatible avec la fonction HDMI CEC est raccordée à cet apparéil, vous pouvez permuter "3. Touches Lecture" entre "CEC MODE" et "RCV MODE" (mode normal).

Raccordements

Raccorder les enceintes	15
Raccorder le téléviseur	26
Raccorder les apparciels de lecture	29
Raccorder un apparéil AV dans une autre pièce(Connexion ZONE B)	31
Brancher les antennes	32
Branchement du cordon d'alimentation	33

Raccorder les enceintes

Voupez selectionner la disposition des enceintes a installer parmi differents modles lors de l'utilisation de cet apparil. Utilisez le diagramme suivant pour selectionner la disposition d'enceintes qui convient a vos enceintes et a toutre environnement d'utilisation.

• Système 3.1.2 (→p24)

• Systeme 5.1 (→p23)

Installation d'enceintes

Système 5.1

Il s'agit d'un système 5.1 de base. Les enceintes avant reproduisent le son stéreo avant et une enceinte centrale produit le son émanant du centre de l'écran, comme les dialogues et les chants. Les enceintes surround produit le champ sonore arrêté. Le caisson de basse sous tension produit les sons graves et créé un champ sonore riche.

Les enceintes avant devront être positionnées à hauteur d'oreille, tandis que les enceintes surround devront être positionnées juste au-dessus de la hauteur d'oreille. L'enceinte centrale devra faire face à la position d'écoute dans un angle. En plaçant le caisson de bassse sous tension entre l'enceinte centrale et l'enceinte avant, vous obtiendrez un son naturel même en écoute de la musique.

1, 2 Enceintes avant
3 Enceinte centrale
4, 5 Enceintes surround
6 Caisson de basse sous tension

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Contents》Raccordements》Lecture》Configuration》

Systeme 3.1.2

Un système 3.1.2 est une disposition d'enceintes constitué du système 3.1 qui inclut des enceintes avant, une enceinte centrale et un caisson de basse sous tension, ainsi que des enceintes en hauteur ajoutées. Sélectionnez les enceintes en hauteur qui convennent à vos enceintes et à votre environnement d'utilisation parmi les trois types suivants.

Exemple d'installation Enceintes en hauteur avant ( p18)
Exemple d'installation Enceintes pour plafond ( p19)
Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) ( p20)

Exemple d'installation Enceintes en hauteur avant

a:22° a30°

Il s'agit d'un système 3.1 constitue d'enceintes avant, d'une enceinte centrale et d'un caisson de basse sous tension avec en supplément des enceintes en hauteur avant, qui sont un type d'enceinte en hauteur. L'installation d'Enceintes en hauteur permet d'enrichir la sensation du champ sonore dans l'espace supérieur. Les enceintes en hauteur avant devront ettre positionnées à au moins 3 / 0,9m au-dessus des enceintes avant.

Elles devront également être placees directement au-dessus des enceintes avant, inclinées pour faire face à la position d'écoute.

1,2 Enceintes avant
3 Enceinte centrale
4,5 Enceintes en hauteur avant
6 Caisson de basse sous tension

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Exemple d'installation Enceintes pour plafond

Il s'agit d'un système 3.1 constitué d'enceintes avant, d'une enceinte centrale et d'un caisson de basse sous tension avec en supplément des enceintes pour plafond centrales, qui sont un type d'enceinte en hauteur. L'installation d'Enceintes en hauteur permet d'enrichir la sensation du champ sonore dans l'espace supérieur. Montez les enceintes pour plafond centrales au plafond juste audessus de la position d'écoute. La distance entre chaque paire d'enceintes devra être la même que celle entre les deux enceintes avant.

• Dolby Laboratories conseille l'installation de ces types d'enceintes en hauteur pour obtenir le meilleur effet Dolby Atmos.

1,2 Enceintes avant
3 Enceinte centrale
4, 5 Enceintes pour plafond centrales
6 Caisson de basse sous tension

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Exemple d'installation Enceintes activées Dolby (Enceintes Dolby)

a:22° a30°

Il s'agit d'un système 3.1 constitué d'enceintes avant, d'une enceinte centrale et d'un caisson de basse sous tension avec en supplément des enceintes Dolby activé (avant), qui sont un type d'enceinte en hauteur. Les enceintes activées Dolby sont des enceintes spéciales conçues pour être face au plafond afin que le son semble provenir d'en haut après avoir rebondi sur le plafond. L'installation d'Enceintes en hauteur permet d'enrichir la sensation du champ sonore dans l'espace supérieur.

Placez les enceintes Dolby activé (avant) sur les enceintes avant.

1, 2 Enceintes avant
3 Enceinte centrale
4,5 Enceintes activées Dolby (Avant)
6 Caisson de basse sous tension

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Réglages "Speaker Setup" et Raccordement des enceintes

Raccordements

■ (Remarque) Impédance d'enceinte

Raccordez enceintes ayant une valeur d'impedance comprise entre 4 et 16. Si une des enceintes a raccorder possede une impedance de 4 ou plus et de moins de 6, reglez "Speaker Impedance" à "4 ohms" pour "Speaker Setup" dans la section Initial Setup ( p79). Lors du reglage de "Speaker Impedance" depuis le menu Setup, appuyez sur de la telecommande, et reglez "2.Speaker" - "Configuration" - "Speaker Impedance" ( p67) sur "4 ohms".

Raccorder les cables d'enceintes

Connectez correctement les prises de l'appareil et les prises de l'enceinte (cote + avec cote + et cote - avec cote - ) pour chaque canal. Si la connexion est mauvaise, un son grave ne sera pas reproduit correctement à cause d'une inversion de phase. Entortillez les fils exposés de l'extremité du cable d'enceinte de sorte qu'ilns ne dépassant pas des bornes d'enceinte lors du branchement. Si les fils dénudés entrent en contact avec le panneau arrêté ou si les fils cote + et cote - se touchent, un dysfonctionnement risque de se produit.

Raccorder les caisson de basse

a Cable de caisson de basse

Raccordez un caisson de basse sous tension à cet apparéil avec un cable pour caisson de basse. Il est possible de racorder jusqu'à deux caissons de basse sous tension. Le même signal est produit par chacune des prises SUBWOOFER PRE OUT.

Système 5.1

Il s'agit d'un système 5.1 de base. Pour plus de détails sur la disposition d'enceinte, consultez "Installation d'enceintes" ( p16)

Réglages "Speaker Setup" durant Initial Setup (→p80)

• Speaker Channels : 5.1 ch
• Subwoofer: Yes
• Height Speaker : ---
• Speaker Impedance: Reglez une valeur quelconque ( p21)

Système 3.1.2

Il s'agit de la combinaison d'un système 3.1 et d'enceintes en hauteur avant. Une enceinte en hauteur avant est un type d'enceinte en hauteur. Vous pouvez selectionner uniquement un jeu d'enceintes en hauteur parmi les trois types suivants pour le raccordement.

Exemple d'installation Enceintes en hauteur avant (→p18)
Exemple d'installation Enceintes pour plafond (→p19)
Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) (→p20)

Réglages"Speaker Setup durant Initial Setup ( p80)

• Speaker Channels: 3.1.2 ch
• Subwoofer: Yes
• Height Speaker: Sélectionnéz le type d'enceinte en hauteur installée.
• Speaker Impedance: Réglez une valeur quelconque (→p21)

Combaisons d'enceintes

Canaux d'enceinte	FRONT	CENTER	SURROUND	HEIGHT
2.1 ch	✓
3.1 ch	✓	✓
4.1 ch	✓		✓
5.1 ch	✓	✓	✓
2.1.2 ch	✓			✓
3.1.2 ch	✓	✓		✓

Raccorder le téléviseur

Raccordez cet apparéil entre un téléviseur et un apparéil AV. Raccorder cet apparéil avec le téléviseur permet de réproduire les signaux audio et video de l'appareil AV sur le téléviseur, ou de dire l'audio du téléviseur sur cet apparéil. Un raccordement au téléviseur varie selon que le téléviseur supporte ou pas la fonctionnalité ARC (Audio Return Channel). La fonctionnalité ARC transfère les signaux audio du téléviseur via un cable HDMI et lit le son du téléviseur sur cet apparéil. Consultez le mode d'emploi de toute la téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC.

Vers un téléviseur ARC ( p27)

Vers un téléviseur non compatible ARC ( p28)

Vers un téléviseur ARC

Avec un téléviseur qui prend en charge la fonction ARC (Audio Return Channel) (*), utilisez uniquement le cable HDMI pour un raccordement au téléviseur. Pour raccorder, utilisez la prise HDMI IN du téléviseur qui prend en charge la fonctionnalité ARC.

a Cable HDMI

Configuration

• Des réglages sont nécessaires pour utiliser la fonctionnalité ARC. Sélectionné "Yes" pour "3. ARC Setup" dans Initial Setup (→p79). Si "No, Skip" est sélectionné, des réglages sont nécessaires dans le menu Setup une fois que Initial Setup a été effectué. Appuyez sur de la télécommande, et réglez "5. Hardware" - "HDMI" - "Audio Return Channel" sur "On". (→p74)
• Pour les réglages détaillés du raccordement du téléviseur, de la fonction CEC et de la sortie audio, consultez le mode d'emploi du téléviseur.

(*) Fonction ARC : Cette fonctionnalité transfère les signaux audio du téléviseur via un cable HDMI et lit le son du téléviseur sur cet appeareil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul cable HDMI. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC.

Vers un téléviseur non compatible ARC

a Cable HDMI, b Cable optionique

Si le téléviseur ne prend pas en charge la fonctionnalité ARC (Audio Return Channel) (^*) , raccordez un cable HDMI ainsi qu'un cable optionnaire.

• Si vous utilisez un décodeur cable, etc. raccordé à la prise d'entrée de cet apparéil pour regarder la télévision (sans le tuner intégré du téléviseur), le raccordement d'un cable optonérique ou d'un cable audio analogue n'est pas nécessaire.

(*) Fonction ARC: Cette fonctionnalité transfère les signaux audio du téléviseur via un cable HDMI et lit le son du téléviseur sur cet apparéil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul cable HDMI. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC.

Raccorder les apparéils de lecture

Raccorder un apparéil AV avec prise HDMI installée

a Cable HDMI

Il s'agit d'un exemple de raccordement avec un apparéil AV possédant de prise HDMI. En raccordant un apparéil AV conforme à la norme CEC (Consumer Electronics Control), vous pouvez utiliser la fonctionnalité HDMI CEC (*) qui établit une liaison avec les selecteurs d'entrée, etc. et la fonctionnalité HDMI Standby Through qui vous permet de transférer les signaux video et audio provenant de l' apparéil AV sur le téléviseur même si cet apparéil est en voie. De plus, le port POWER OUT située sur le panneau arrêté peut alimenter un lecteur multimédia en streaming (5 V/1 A) à l'aide d'un cable USB. Pour fournir de l'énergie même lorsque cet apparéil est en mode voie, changez la valeur de réglage de voie de sortie d'alimentation "USB Power Out at Standby" ( p76) sur "On".

Pour lire une video en 4K ou en 1080p, utilisez un cable HDMI haute vitesse.

Configuration

• La fonctionnalité HDMI CEC et la fonctionnalité HDMI Standby Through sont automatiquement activées, lorsque "Yes" est sélectionné pour "3. ARC Setup" dans Initial Setup ( p79). Si "No, Skip" est sélectionné, des réglages sont nécessaires dans le menu Setup une fois que Initial Setup a été effectué. Appuyez sur la touche de la télécommande et sélectionnez "5. Hardware" - "HDMI" pour effectuer les réglages. ( p73)
  Pour bénéficier du son surround numérique, y compris Dolby Digital, la sortie audio du lecteur de disque Blu-ray raccordé, etc. devra être régée sur la sortie Bitstream.

(*) La fonctionnalité HDMI CEC: Cette fonction permet davantes commandes de liaison avec des appareils conformes CEC comme commuter les éclecteurs d'entrée verruillant un lecteur conforme CEC, commuter la sortie audio entre le téléviser et cet appleil ou régler le volume à l'aide de la télécommande d'un téléviser conforme CEC etmettre automatiquement en veille cet apparil lorsque le téléviser est eteint.

Raccorder un apparéil Audio

a Cable audio analogue, b Cable coaxial numérique

Exemple de raccordement avec un appareil audio. Raccordez un lecteur CD à l'aide d'un cable coaxial numérique ou d'un cable audio analogue.

Raccorder un apparéil AV dans une autre piece (Connexion ZONE B)

Raccorder un amplificateur principal (ZONE B)

a Câble audio analogue

Lors d'une lecture dans la pièce principale (ZONE A), vous pouvez écouter de l'audio à 2 canaux de la même source dans une autre pièce (ZONE B) simultanément. Utilisez un cable analogue pour raccarder la prise ZONE B LINE OUT de cette unité et la prise LINE IN de l' amplificateur principal dans une autre pièce.

Brancher les antennes

a Antenne FM interieure, b Antenne cadre AM

Raccordez l'antenne à cet apparériel, et installez l'antenne dans laffective position pour l'écoute lors de la réception de signaux radio. Fixez l'antenne FM interieure au mûr à l'aide de punaises ou de ruban adhesif.

Branchement du cordon d'alimentation

a Cordon d'alimentation

Branchez le cordon d'alimentation une fois que tous les autres raccordements ont ete effectués.

Contents》Raccordements》Lecture》Configuration》

Lecture

Lecture d'un apparéil AV	35
Lecture BLUETOOTH®	36
Écoute de la radio AM/FM	37
Lecture ZONE B	42
Fonctions pratiques	44
Mode d'écoute	46

Lecture d'un apparéil AV

Vou puez ecouter le son provenant des appareils AV tels que des lecteurs de disques Blu-ray avec cet apparil.

Commandes de base

Effectuez la procEDURE suivante lorsque cet apparéil est en marche.

1. Reglez l'entrée du télévisuer sur celle raccordée à l'appareil.
2. Appuyez sur le selectiveur d'entree portant le meme nom que la prise sur laquelle le lecteur est raccordé. Par exemple, appuyez sur la touche BD/DVD pour dire le lecteur raccordé à la prise BD/DVD. Appuyez sur TV pour écouter le son du téléviseur.

Lorsque la fonction de liaison CEC marche, l'entrée change automatiquement lorsqu'un téléviseur ou un lecteur conformes CEC est raccordé à cet apparériel à l'aide d'un raccordement HDMI.

1. Demarrez la lecture sur l'appareil AV.

Lecture BLUETOOTH

Voupuez lre a distance l'audc d'un perihereque compatible avec la technologie BLUETOOTH, comme un smartphone.

Commandes de base

Effectuez la procedure suivant que cet apparéil est en marche.

Jumelage

1. Lorsque vous appuyez sur la touche BLUETOOTH, "Now Pairing..." apparait sur l'afficheur de cet apparéil et le mode appairage s'active.

How Pairing...

1. Activez (mettez en marche) la fonction BLUETOOTH du périhérique compatible BLUETOOTH, puis sélectionné que celui parmi les périhériques affichés. Si un mot de passée est requis, entrez "0000".

2. Cet apparéil s'affiche sous le nom "Onkyo TX-SR393 XXXXX".
   Pour connecter un autre périhérique compatible BLUETOOTH, appuyez sur la touche BLUETOOTH jusqu'à ce que "Now Pairing..." s'affiche, puis effectuez l'étape 2. Cet apparéil peut ménoriser les informations d'apparaige de 8 périhériques apparés.

3. La zone de couverture est d'environ 48^ / 15m . Notez que la connexion n'est pas always garantie avec tous les périhériques compatibles BLUETOOTH.

Lecture

1. Effectuez la procEDURE de connexion sur le péripérisque compatible BLUETOOTH.
2. Lecture des fichiers musicaux. L'entrée sur ce apparéil passée automatiquement sur "BLUETOOTH". Augmentez le volume du pérophérique compatible BLUETOOTH jusqu'à un niveau correct.
3. A cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par ce apparéil peut être légarement en retard par rapport au son lu par le périhérique compatible BLUETOOTH.

Écoute de la radio AM/FM

Vou puez receptionner des stations de radio AM et FM sur cet appeareil grace au tuner integre.

Syntonisation d'une station de radio

Effectuez la procedure suivant que cet apparil est en marche.

Syntonisation automatique

1. Appuyez sur TUNER à plusieurs reprises pour Sélectionner "AM" ou "FM".
2. Appuyez à plusieurs reprises sur MODE pour afficher "TunMode: Auto" sur l'afficheur.

TunMode:Auto

1. Lorsque vous appuyez sur les curses / , la symdonisation automatique démarre et la recherche s'arrête lorsqu'une station est trouvee. Lorsqu'une station de radio est symdonise, le témoin "TUNED" s'allume sur l'afficheur. Lorsqu'une station de radio FM est symdonise, le témoin "FM ST" s'allume.

Contents》Raccordements》Lecture》Configuration》

Lorsque la réception des émissions FM est faible : Effectuez la méthode de "Syntonisation manuelle" ( p38). Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéreo,quelle que soit la sensibilité de la réception.

Syntonisation manuelle

Notez que si vous effectue la syntonisation manuelle, la réception des émissions FM sera monophonique只不过 que stéreo, qu'elle que soit la sensibilité de la réception.

1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "AM" ou "FM".
2. Appuyez à plusieurs reprises sur MODE pour afficher "TunMode: Manual" sur l'afficheur.

TunMode:Manual

1. Tout en appuyant sur les curseurs / , Sélectionnez la station de radio désirée.

2. La fréquence change d'1 pas à chaque fois que vous appuyez sur les curseurs . La fréquence change en continu si la touche est maintainé enforcée, et s'arrête lorsque la touche est reliçée.

Réglage du pas de fréquence

Appuyez sur 己 et a l'aide des curseurs et ENTER, selectionnez

"6. Miscellaneous" - "Tuner" - "AM/FM Frequency Step" ou "AM Frequency Step", puis selectionnez le pas de fréquence de votre région. Notez que lorsque ce réglage est change, toutes les stations de radio prêrgées sont supprimées.

Prérogler une station de radio (→p39)

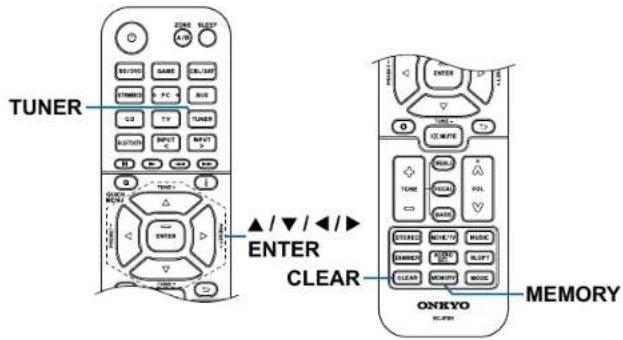

Prérogler une station de radio

Procedure d'enregistrement

Voupez prerégler jusqu'à 40 de vos stations de radio AM/FM favorites.

Après être syntonisé sur la station de radio AM/FM que vous poulez<mémoriser, effectuez la procédure suivante.

1. Appuyez sur MEMORY de manière à ce que le numéro préréglé clignote sur l'afficheur.

FM87.5MHz

1. Pendant que le numéro de prépréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les curseurs / pour Sélectionner un numéro entre 1 et 40.
2. Appuyez une nouvelle fois sur MEMORY pour enregistrer la station.
   Lorsque la station est enregistrée, le nombre de prépréglage s'arrête de clignotier. Repétez ces étapes pour enregistrer toutes vos stations de radio AM/FM préférences.

Contents》Raccordements》Lecture》Configuration》

Selectionner une station de radio prérgée

1. Appuyez sur TUNER.
2. Appuyez sur les curseurs / pour selectionner un numero preregle.

Supprimer une station de radio prérgée

1. Appuyez sur TUNER.
2. Appuyez sur les curseurs / pour selectionner le numero prerege a supprimer.
3. Àpès avoir appuyé sur la touche MEMORY, appuyez sur CLEAR pendant que le nombre préréglé clignote, et supprimez le nombre préréglé. Lorsqu'il est supprimé, le nombre sur l'afficheur disparait.

Utilisation du RDS (Modèlees européens, australiens, et asiatiques) ( p41)

Panneau frontal» Panneau arriere» Telecommande

Utilisation du RDS (Modèles européens, australiens, et asiatiques)

RDS est l'acronyme de Radio Data System et il s'agit d'une méthode de transmission de données par signaux radio FM. Dans les régions où RDS peut être utilisé, lorsque vous syntonisez sur une station de radio diffusant les informations du programme, le nom de la station de radio s'affiche sur l'afficheur. Lorsque vous appuyez sur la touche i de la télécommande dans cet état, vous pouvez utiliser les fonctions suivantes.

Affichage texte d'information (Radio Text)

1. Pendant que le nom de la station apparait sur l'afficheur, appuyez une fois sur la touche i de la telecommande.
   Le texte radio (RT), qui est de l'informationILA texte transmise par la station, apparait en defilant sur I'afficheur. "No Text Data"s'affiche lorsqu'aucune information de texte n'est transmise.

Recherche des stations par type de programme

1. Pendant que le nom de la station apparait sur l'afficheur, appuyez deux fois sur la touche i de la télécommande.

2. Si,aucun des types de programme n'est regle pour la station de radio en cours de reception, "None"s'affiche.

3. Appuyez sur les curseurs / de la télécommande pour selectionner le type de programme que vous désirez chercher, puis appuyez sur la touche ENTER pour lancer la recherche.

4. Les types de programme affichés sont les suivants : None / News (Actualités) / Affairs (Questions d'actualité) / Info (Informations) / Sport / Educate (Enseignement) / Drama / Culture / Science (Sciences et Technologie) / Varied / Pop M (musique Pop) / Rock M (musique Rock) / Easy M (Station de musique grand public) / Light M (Classique pour amateur) / Classics (Classique pour connaisser) / Other M (Autre musique) / Weather / Finance / Children (Programmes pour enfants) / Social (Affaires sociales) / Religion / Phone In / Travel / Leisure / Jazz (Musique jazz) / Country (Musique country) / Nation M (Variétés nationales) / Oldies (Anciens tubes) / Folk M (Musique folk) / Document (Documentaire)

5. Les informations affichées peuvent ne pas correspondre au contenu transmis par la station.

6. Lorsqu'une station est trouvee, la station clignote sur I'afficheur. Une pression sur la touche ENTER dans cet etat permit de receivevoir cette station. Si vous n'appuyez pas sur la touche ENTER, I'appareil commence a chercher une autre station.

Si aucune station n'est trouvee, le message "Not Found" s'affiche.

• Des caractères inhabituels peuvent s'afficher lorsque l'appareil recoit des caractères non pris en charge. Ce n'est pas un dysfonctionnement. De plus, si le signal provenant d'une station est faible, les informations peuvent ne pas s'afficher.

Contents》Raccordements》Lecture》Configuration》

Lecture ZONE B

Lrs d'une lecture dans la piie principale (ZONE A), you pouez ecouter de l'audio de la meme source dans une autre piece (ZONE B) simultanement.

Lecture

1. Appuyez sur ZONE A/B pour selectionner une destination de sortie audio.
2. ZONE A: Permit de restituer l'audio uniquement dans la piece principale (ZONE A). "A" s'allume sur l'afficheur de l'appareil principal.
3. ZONE B: Permet de restituer l'audio uniquement dans l'autre piece (ZONE B). "B" s'allume sur l'afficheur de l'appareil principal.
4. ZONE A+B : Permit de restituer l'audio dans la pièce principale (ZONE A) et dans l'autre pièce (ZONE B). "A" et "B" s'allument sur l'affichage de l'appareil principal.

AB

1. Demarrez la lecture sur l'appareil AV.
2. Si l'appareil est raccordé à l'amplificateur principal dans une autre piece, réglez le volume sur l'amplificateur principal.

Contents》Raccordements》Lecture》Configuration》

Si "ZONE A+B" est sélection comme une destination de sortie audio, vous pouvez sélectionner uniquement le mode d'écoute "Stereo" pour la piece principale (ZONE A) lors de l'utilisation de la disposition d'enceinte de 2.1 canaux. Lors de l'utilisation de la disposition d'enceinte de 3.1 canaux ou plus, vous pouvez sélectionner uniquement le mode d'écoute "AllCh Stereo".

Fonctions pratiques

Ajuster la tonalité

Réglage de TREBLE/BASS

Vou pouvez regler la qualite du son des enceintes avant.

1. Appuyez sur TREBLE ou BASS pour selectionner le réglage à ajuster.
   TREBLÉ : Améliore ou modéré la gamme de tonalités aiguus des enceintes avant.
   BASS : Améliore ou modéré la gamme de tonalités graves des enceintes avant.
2. Appuyez sur + ou - pour le réglage.

Réglage de VOCAL

Permet d'accenter les dialogues de films et les paroles des chansons pour les écouter plus facilement. Particulierement efficace pour les dialogues de films. L'effect est produit même si l'enceinte centrale n'est pas utilisée. Sélectionné le niveau déséré de "1" (bas) à "5" (élevé).

1. Appuyez sur VOCAL.
2. Appuyez sur + ou - pour le réglage.
3. La sélection n'est pas possible ou le résultat risque de ne pas etre celui desire en fonction de la source d'entrée et du reglage du mode d'ecoute.

Contents》Raccordements》Lecture》Configuration》

Sleep Timer

Vou puez laisser l'appareil passer automatiquement en veille lorsque le temps spécifique s'est ecoulé.

Appuyez sur la touche SLEEP sur la télécommande pour selectionnez une valeur entre "30 min", "60 min" et "90 min".

"Off": L'appareil ne passe pas automatiquement en mode veille.

Vous pouvez également effectuer ce réglage en appuyant sur la touche sur la télécommande et en selectionnant "5. Hardware" - "Power Management" -

"Sleep Timer" ( p75) dans le menu Setup.

Mode d'écoute

Cet appareil est equipé de plusieurs modes d'écoute et vous pouvez désir voir qui est le plus approprié en appuyant sur STEREO, MOVIE/TV ou MUSIC.

Sélection d'un mode d'écoute

1. Appuyez sur une des touches STEREO, MOVIE/TV, et MUSIC durant la lecture.
2. Appuyez plusieurs fois sur la touche sélectionné pour passer les modes qui apparaissent sur l'afficheur de l'appareil principal.

DTS

• Chacune des touches STEREO, MOVIE/TV et MUSIC enregistre le dernier mode d'écoute sélectionné. Si le contenu lu est incompatible avec le mode d'écoute sélectionné en dernier, le mode d'écoute le plus normal pour le contenu en question est automatiquement sélectionné.
• Pour les détails des effets de chaque mode d'écoute, consultez "Les effets du mode d'écoute" (→p50).
• Pour connaître les modes d'écoute sélectionnables pour chacun des formats audio des signaux d'entrée, consultez "Formats d'entrée et Modes d'écoute sélectionnables" (→p54).

Vérification du format d'entrée et du mode d'écoute

Des pressions repétées sur la touche i de la télécommande ou sur la touche INFO sur l'appareil principal permettent de permuter l'affichage de l'appareil principal dans l'ordre suivant.
- Lors de l'utilisation d'une connexion BLUETOOTH, appuyez sur la touche INFO sur l'appareil principal.
- Toutes les informations nécessaires ne sont pas affichées.

Disposition d'enceinte et Modes d'écoute sélectionnables

Consultez le tableau suivant pour les modes d'ecoute selectionnables pour chaque disposition d'enceinte.

Mode d'écoute	Disposition d'enceinte
	2.1 ch	3.1 ch	4.1 ch	5.1 ch	2.1.2 ch	3.1.2 ch
DD (Dolby Audio - DD)		✓(1)	✓(1)	✓(1)		✓(2)
DD+ (Dolby Audio - DD+)		✓(1)	✓(1)	✓(1)	✓(1)	✓(1)
DTHD (Dolby Audio - TrueHD)		✓(1)	✓(1)	✓(1)	✓(1)	✓(1)
Atmos					✓	✓
Atmos 2.0/2.1	✓
Atmos 3.0/3.1		✓
Atmos 4.0/4.1			✓
Atmos 5.0/5.1				✓
Atmos 2.0.2/2.1.2					✓
Atmos 3.0.2/3.1.2						✓
Dsur (Dolby Audio - Surr)	✓	✓	✓	✓	✓	✓
Dsur 2.0/2.1 (Dolby Audio - Surr)	✓
Dsur 3.0/3.1 (Dolby Audio - Surr)		✓
Dsur 4.0/4.1 (Dolby Audio - Surr)			✓
Dsur 5.0/5.1 (Dolby Audio - Surr)				✓
Dsur 2.0.2/2.1.2 (Dolby Audio - Surr)					✓
Dsur 3.0.2/3.1.2 (Dolby Audio - Surr)						✓

Contents》Raccordements》Lecture》Configuration》

1: Reproduit avec le champ sonore selon le nombre de canaux des signaux d'entrée.
2: Aucun son restitué par les enceintes en hauteur.
3: Son restitué uniquement par les enceintes avant.
4: Son restitue uniquement par l'enceinte centrale.
*5: Son restitué uniquement par les enceintes avant et l'enceinte centrale.

Les effets du mode d'écoute

Mise à jour des modes d'écoute

Les modes d'écoute tels que 10 Atmos 2.0 et 10 DSur 2.0 sont ajoutés lorsque le micrologiciel est mis à jour après l'achat ou quand le micrologiciel est commuté pendant le processus de production de l'appareil. Pour des détails sur la mise à jour du micrologiciel, consultez "Fonction supplémentaire (Mise à jour du micrologiciel)" ( p5) .

Dans l'ordre alphabetique

AllCh Stereo

Ce mode est idéal pour la musique d'arrière-plan. Le son stéreo est aussi bien lui par les enceintes surround que par les enceintes avant, créé ainsi une image stéreo.

Direct

Ce mode d'écoute peut être sélectionné pour tous les signaux entrant. Le traitement qui affecte la qualité audio est désactifié et un son proche de l'original est reproduit. Le son est reproduit avec le champ sonore en fonction du nombre de canaux prêts dans le signal d'entrée. Par exemple, seules les enceintes avant réproduiront un signal sur 2 canaux.
Notez que le réglage du son n'est pas disponible lorsque ce mode est sélectionné.

Atmos

(Version du micrologiciel avant la pris en charge de Atmos 2.0, etc.) Sélectionnable au moment de la saisie du format audio Dolby Atmos lorsque les enceintes en hauteur sont connectées. Ce mode produit fidèlement la conception du son stérophonique enregistré au format audio Dolby Atmos. Contraîrement aux systèmes surround existants, le format Dolby Atmos ne repose pas sur les canaux, mais permet plutilt le positionnement précis des objets sonores qui ont un mouvement indépendant dans un espace en 3D avec encore plus de clarté. Le Dolby Atmos est un format audio optionnel des disques Blu-ray qui obtient un champ sonore plus stérophonique en produit an champ sonore au-dessus de l'auditeur. Pour activer le transfert de ce format audio, raccordez un cable HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

Atmos

(Version du micrologiciel prenatal en charge 1Atmos 2.0, etc.) Ce mode calculant les données de positionnement de l'audio enregistré en audio Dolby Atmos en temps réels et les restituant par les enceintes appropriées, vous pouvez bénéficier du champ sonore naturel et stéreophonique de Dolby Atmos avec n'importe quevelle disposition d'enceintes dont le raccordement d'enceintes avant uniquement. De même, la conception sonore Dolby Atmos peut etre reproduce plus fidèlemen en raccordant des enceintes en hauteur. Vous pouvez selectionner ce mode lors de la saisie du format audio Dolby Amos. Contrairement aux systèmes surround existants, le format Dolby Atmos ne repose pas sur les canaux, mais permet plutot le positionnement précis des objets sonores qui ont un mouvement independant dans un espace en 3D avec encore plus de clarté. Le Dolby Atmos est un format audio optionnel des disques Blu-ray qui obtient un champ sonore plus stérophonique en produitan un champ sonore au-dessus de I'auditeur.

En fonction de la disposition d'enceinte, les modes d'écoute suivants sont affichés. -Atmos 2.0/2.1: Lorsque seules les enceintes avant sont installées

• Atmos 3.0/3.1 : Lorsque les enceintes avant et l'enceinte centrale sont installées
• Atmos 4.0/4.1 : Lorsque les enceintes avant et les enceintes surround arrêté sont installées
• Atmos 5.0/5.1 : Lorsque les enceintes avant, l'enceinte centrale et les enceintes surround sont installées
• Atmos 2.0.2/2.1.2 : Lorsque les enceintes avant et les enceintes en hauteur sont installes

• Atmos 3.0.2/3.1.2 : Lorsque les enceintes avant, l'enceinte centrale et les enceintes en hauteur sont installes

• Pour activer le transfert de ce format audio, raccordez un cable HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

• Lorsque "Speaker Virtualizer" (→p69) est régé sur "Off" (Défaut : On), il n'est possible de sélectionner que le mode ☐ Atmos.

Contents》Raccordements》Lecture》Configuration》

DD (Dolby Audio - DD)

Ce mode produit fidèlement la conception du son enregistré au format audio Dolby Digital.

Le Dolby Digital est un format numérique multicanal développé par Dolby Laboratories, Inc. et est largement adopté dans la production des films. Il s'agit également de la norme du format audio des DVD Video et disques Blu-ray. Il est possible d'enregistrer en 5.1 maximum sur un DVD Video ou un disque Blu-ray; deux canaux avant, un canal central, deux canaux surround, et le canal LFE dédié aux basses ( éléments sonores du caisson de basse).

• Pour activer le transfert de ce format audio, raccordez un cable numérique et réglez la sortie audio du lecteur sur la sortie Bitstream.

DD+ (Dolby Audio - DD+)

Ce mode produit fidèlement la conception du son enregistré au format audio Dolby Digital Plus.

Le format Dolby Digital Plus a été amélioré basé sur le Dolby Digital, augmentant le nombre de canaux et s'efforçant d'améliorer la qualité du son en donnant plus de flexibilité au début des données. Le Dolby Digital Plus est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrière.

• Pour activer le transfert de ce format audio, raccordez un cable HDMI et reglez la sortie audio du lecteur sur la sortie Bitstream.

DDSur (Dolby Audio - Surr)

(Version du micrologiciel avant la pris en charge de Dsur 2.0, etc.) Ce mode d'ecoute estend les canaux actuels a plus de canaux de lecture conformément à la disposition d'enceinte raccordées en etendant les signaux d'entree de 2 canaux sur du 5.1.

• Ce mode ne peut pas etre selectionne lorsque le signal DTS est entree.

DDSur (Dolby Audio - Surr)

(Version du micrologiciel prnant en charge DSur 2.0, etc.) Ce mode d'ecoute etend les signaux d'entree 2 canaux a 5.1 canaux.Ce mode d'ecoute etend les canaux reels a plus de canaux pour la lecture en fonction de la configuration des enceintes connectees.Meme si aucune enceinte ne peut etetre etendue, par exemple lorsque seules les enceintes avant sont raccordees,

l'audio du canal surround ou du canal en hauteur est créé virtuellement pour la lecture etendue.

• Ce mode ne peut pas etre selectionne lorsque le signal DTS est entree.

En fonction de la disposition d'enceinte, les modes d'écoute suivants sont affichés.

• DDSur 2.0/2.1 : Lorsque seules les enceintes avant sont installes
• DSur 3.0/3.1 : Lorsque les enceintes avant et l'enceinte centrale sont installes
• DSur 4.0/4.1 : Lorsque les enceintes avant et les enceintes surround arrière sont installées
• DSur 5.0/5.1 : Lorsque les enceintes avant, l'enceinte centrale et les enceintes surround sont installées
• DSur 2.0.2/2.1.2 : Lorsque les enceintes avant et les enceintes en hauteur sont installes
• DSur 3.0.2/3.1.2: Lorsque les enceintes avant, l'enceinte centrale et les enceintes en hauteur sont installées
• Lorsque "Speaker Virtualizer" (→p69) est régèle sur "Off" (Défaut : On), il n'est possible de sélectionner que le mode DSur.

DTHD (Dolby Audio - TrueHD)

Ce mode produit fidèlement la conception du son enregistré au format audio Dolby TrueHD.

Le format audio Dolby TrueHD est un format "lossless" élargi basé sur la technologie de compression sans perte dénommée MLP, et il produit fidèlement le master audio enregistré dans le studio. Le Dolby TrueHD est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrêté. Le 7.1 est enregistré en 96 kHz/24 bits, et le 5.1 est enregistré en 192 kHz/24 bits.

• Pour activer le transfert de ce format audio, raccordez un cable HDMI et reglez la sortie audio du lecteur sur la sortie Bitsstream.

DSD

Ce mode est adapté pour la lecture des sources enregistrées en DSD.

• Cet appareil prend en charge les signaux DSD de la borne d'entrée HDMI. Toutfois, selon le lecteur connecté, il est possible d'obtenir un meilleur son en réglant la sortie côte lecteur sur la sortie PCM.
• Ce mode d'écoute ne peut pas être sélectionné si le réglage de sortie de votre lecteur de disques Blu-ray/DVD n'est pas paramétré sur DSD.

Contents》Raccordements》Lecture》Configuration》

DTS

Ce mode produit fidèlement la conception du son enregistré au format audio DTS. Le format audio DTS est un format numérique multicanal développé par DTS, Inc. Ce format est un format audio optionnel des DVD Video et une norme des disques Blu-ray. Il active l'enregistrement en 5.1 ; deux canaux avant, un canal central, deux canaux surround, et le canal LFE dédié aux basses ( éléments sonores du caisson de basse). Le contenu est enregistré avec un grand volume de données, un taux d'échantillonnage maximum de 48kHz avec une résolution de 24 bits et un débit de 1,5 Mbps.

• Pour activer le transfert de ce format audio, raccordez un cable numérique et reglez la sortie audio du lecteur sur la sortie Bitstream.

DTS 96/24

Ce mode produit fidèlement la conception du son enregistré au format audio DTS 96/24.

Le format DTS 96/24 est un format audio optionnel des DVD Video et disques Blu-ray. Il active l'enregistrement en 5.1 ; deux canaux avant, un canal central, deux canaux surround, et le canal LFE dédié aux basses ( éléments sonores du caisson de basse). Une reproduction précise est réalisée en enregistrant le contenu à un taux d'échantillonnage de 96 kHz et une résolution de 24 bits.

• Pour activer le transfert de ce format audio, raccordez un cable numérique et reglez la sortie audio du lecteur sur la sortie Bitstream.

DTS Express

Ce mode produit fidèlement la conception du son enregistré au format audio DTS Express.

Le DTS Express est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrêté. Il prend également en charge les faibles débits.

Pour activer le transfert de ce format audio, raccordez un cable HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

DTS-HD HR (DTS-HD High Resolution)

Ce mode produit fidèlement la conception du son enregistré au format audio DTS-HD High Resolution Audio.

Le DTS-HD High Resolution Audio est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrêté à un taux d'échantillonnage de 96kHz et une résolution de 24 bits.
- Pour activer le transfert de ce format audio, raccordez un cable HDMI et reglez la sortie audio du lecteur sur la sortie Bitsstream.

DTS-HD MSTR (DTS-HD Master Audio)

Ce mode produit fidèlement la conception du son enregistré au format audio DTS-HD Master Audio.

Le DTS-HD Master Audio est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrêté à l'aide de la technologie de reproduction du son sans perte. 96 kHz/24 bits est pris en charge par le 7.1, et le réglage 192 kHz/24 bits est pris en charge par le 5.1.

• Pour activer le transfert de ce format audio, raccordez un cable HDMI et reglez la sortie audio du lecteur sur la sortie Bitstream.

DTS Neural:X

Ce mode d'écoute étend les canaux actuels à plus de canaux de lecture pour correspondé à la configuration d'enceinte raccordées en étendant les signaux d'entrée de 2 canaux sur du 5.1.

• Ce mode ne peut pas etre selectionné lorsque le signal Dolby est entré.

DTS Virtual:X

Le mode d'escoute DTS Virtual:X la technologie proprietary de traitement de l'audio pour creer un son 3D spacieux incluant de l'audio d'en haut sans racorder d'enceintes en hauteur.

Ce mode peut être sélectionné avec n'importequelle disposition d'enceinte comme le raccordement avec enceintes avant uniquement. Vous pouvez bénéficier de vos films ou programmes télévisés favorsis avec une expérience audio plus immersive.

• Ce mode ne peut pas etre selectionne lorsque le signal Dolby est entree ou quand les enceintes en hauteur sont raccordees.
• Ce mode ne peut pas etre selectionné quand "Speaker Virtualizer" ( p69) est regle sur "Off" (Defaut:On).

Contents》Raccordements》Lecture》Configuration》

DTS:X

Ce mode produit fidèlement la conception du son enregistré au format audio DTS:X.

Le format audio DTS:X est une combinaison de méthode de mixage basée sur des formats orientés canal traditionnels (5.1 et 7.1) et le mixage audio dynamique orienté objet, et il est caractérisé par le positionnement précis dessons ainsi que par la capacité à exprimer le mouvement.

Pour activer le transfert de ce format audio, raccordez un cable HDMI et reglez la sortie audio du lecteur sur la sortie Bitstream.

Full Mono

Dans ce mode, toutes les encéntes émettent le même son mono, de toute sorte que le son que vous entendez est le même, indépendamment de l'endetroit où vous étés dans la pierce d'écoute.

Mono

Dans ce mode, l'audio monaural est joué depuis l'enceinte centrale au moment de l'entrée d'un signal analogique ou d'un signal PCM. Si aucune enceinte centrale n'est connecté, l'audio monaural est joué depuis les enteintes avant.

Multich (Multichannel)

Ce mode est adapté pour la lecture des sources enregistrées en PCM multicanal.

Orchestra

Ce mode est adapté pour la musique classique et l'opéra. Ce mode accentue les canaux surround affin d'élargir l'image sonore, et simule la résonance naturelle d'une grande salle.

Surround Enhancer*

Ce mode vous permet de bénéficier d'un riche champ sonore, qui vous enveloppe naturellement sans dépendre de la réverbération des murs. Un canal surround virtuel est créé pour vous donner un champ sonore plus large.

• Ce mode ne peut pas etre selectionné lorsque le signal DTS est entré.

• Ce mode ne peut pas être selectionné quand "Speaker Virtualizer" (→p69) est régé sur "Off" (Défaut : On).

• Il n'est plus possible de selectionner cette fonction si le micrologiciel est mis à jour après l'achat ou si le micrologiciel est commutependant le processus de production de l'appareil. Pour des détails sur la mise à jour du micrologiciel, consultez "Fonction supplémentaire (Mise à jour du micrologiciel)" (→p5).

Stereo

Dans ce mode, le son est émis par les enceintes avant gauche et droite, et par le caisson de basse.

Studio-Mix

Ce mode est adapté pour la musique pop ou rock. Ce mode cree un champ sonore vivant avec une image acoustique puissante, comme dans un club ou a un concert de rock.

Dans ce mode, vous pouvez profiter d'une lecture virtuelle du son surround multicanaux même si seulement deux ou trois enceintes sont installées. Ceci fonctionné en contrôlant la manière dont lessons atteignent les oreilles gauche et droite de l'auditeur.

• Ce mode ne peut pas être sélectionné quand "Speaker Virtualizer" (→p69) est régle sur "Off" (Défaut : On).

TV Logic

Adapte pour les émissions TV produit dans un studio de télévision. Ce mode donne de la clarté aux voix en renforçant l'ensemble dessons surround et create une image acquistque réalisée.

Unplugged

Adapte aux instruments acoustiques, au chant et au jazz. Ce mode souligne l' image du champ sonore avant, ce qui donne l'impression d'être en face de la scène.

Formats d'entrée et Modes d'écoute sélectionnables

Vous pouvez selectionner plusieurs modes d'ecoute selon le format audio du signal entrant.

• Les modes d'écoute sélectonnables avec la touche STEREO sont uniquement Stereo et. Stereo.
• List des modes d'écoute Sélectionnables avec la touche MOVIE/TV (→p54)
• List des modes d'écoute Sélectionnables avec la touche MUSIC (→p57)
• Les modes d'écoute sélectionnables lorsquelé casque est branché sont Mono, Direct, et Stereo unquèment.

Format d'entrée	Mode d'écoute
Analog	Direct
	Mono
	DSur
	DTS Neural:X
	DTS Virtual: \(X^{1-2}\)
	TV Logic3
	AllCh Stereo4
	Full Mono4
	T-D5
	Surround Enhancer6
Ne peut pas être sélectionné si "Speaker Virtualizer" est régé sur "Off". Ne peut pas être sélectionné si les enceintes en hauteur sont installées. Les enceintes surround ou les enceintes en hauteur doivent être installées. Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée	Mode d'entrée
PCM Fichiers de musique (sauf DSD/Dolby TrueHD)	Direct
	Mono
	D Sur
	DTS Neural:X1
	DTS Virtual:X2-3
	TV Logic4
	AllCh Stereo5
	Full Mono5
	T-D2
	Surround Enhancer2
1 Ne peut pas être sélectionné si le format d'entrée est monaural.2 No peut pas être sélectionné si "Speaker Virtualizer" est régé sur "Off".3 Ne peut pas être sélectionné si les enceintes en hauteur sont installées.4 Les enceintes surround ou les enceintes en hauteur doivent être installées.5 Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Contents》Raccordements》Lecture》Configuration》

Format d'entrée	Mode d'entrée
Multich PCM	Direct
	Multich*1
	D DSur
	DTS Neural:X
	DTS Virtual:X*2*3
	TV Logic*4
	AllCh Stereo*5
	Full Mono*5
	T-D*2
	Surround Enhancer*2

' une enceinte centrale ou des enceintes surround doit etre installes.
7 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont ins
+ Les enceintes surround ou les enceintes en hauteur doivent etre
7. La presente ante la rida des enceiples surmoud ou des enceiples en
chauteur doit être installées.

Format d'entrée	Mode d'entrée
DSD	Direct
	\( DSD^{*1*2} \)
	\( DDSur \)
	DTS Neural:X
	DTS Virtual:X*3*4
	TV Logic*5
	AllCh Stereo*6
	Full Mono*6
	T-D*3
	Surround Enhancer*3

Ne peut pas etre selectionne si le format d'entree est mono ou 2 canaux.
2 Une enceinte centrale ou des enceintes surround doit etre installes
Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur Off
4 Ne peut pas etre selectionne si les enceintes en hauteur sont installedes.
3 Les enceintes surround ou les enceintes en hauteur doivent etre
Installes.
heourdepoindte installation

Format d'entrée	Mode d'entrée
DAtmos1	Direct
	DAtmos
	TV Logic
	AllCh Stereo
	Full Mono
	T-D2
	Surround Enhancer2

Avec la version du micrologiciel anterieur à la prise en charge de
Atmos 2.0,etc.,you pouvez selectionner le mode d'ecoute DD+
ou DTHD lorsque les enceintes en hauteur ne sont pas raccordees.
Ne ne peut pas etre selectionne si "Sneaker Virtualizer" est regie sur "Off

Format d'entrée	Mode d'entrée
DD	Direct
	DD"1-2
	DSur
	TV Logic3
	AllCh Stereo4
	Full Mono4
	T-D5
	Surround Enhancer5

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doit etre installes.
" Les enceintes surround ou les enceintes en hauteur doivent etre installes.
10e enceinte centrale, des enceintes surround ou des enceintes en
hauteur doit etre instaliees.
"Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".

Format d'entrée	Mode d'écoute
DD+	Direct
	DD+123
	DSur
	TV Logic4
	AllCh Stereo5
	Full Mono6
	T-D6
	Surround Enhancer6

Ne peut pas etre selectionne si le format d'entree est 2 canaux
2 Une enceinte centrale ou des enceintes surround doivent etre instaliees.
DD+ ne peut pas etre selectionne si la source d'entree est Blu-ray Disc
A la place, vous pouvez selectionner le mode d'ecoute DD.
4 Les enceintes surround ou les enceintes en hauteur doivent etre instaliees.
'Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent etre installes.
Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off

Format d'entrée	Mode d'entrée
DTHD	Direct
	\( DTHD^{1-2} \)
	DSur
	TV Logic3
	AllCh Stereo4
	Full Mono4
	T-D5
	Surround Enhancer5

1Ne peut pas etre selectionne si le format d'entree est 2 canaux.
' une enceinte centrale ou des enceintes surround doit etre installes
3 Les enceintes surround ou les enceintes en hauteur doivent etre instaliees.
'Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doit etre installes
Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Contents》Raccordements》Lecture》Configuration》

Format d'entrée	Mode d'entrée
DTS	Direct
	\( DTS^{*1^2} \)
	DTS Neural:X*3
	DTS Virtual:X*4 *5
	TV Logic*6
	AllCh Stereo*7
	Full Mono*7
	T-D*4

1 Ne peut pas etre selectionne si le format d'entree est 2 canaux.
' une enceinte centrale ou des enceintes surround doit etre installes.
13 Ne peut pas etre selectionne si le format d'entree est monaural.
4 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etree selectionne si les enceintes en hauteur sont installedes.
Les enceintes surround ou les enceintes en hauteur doivent ete instaliees.
One énergie centrale, des es hauteur nous doivent être installées.

Format d'entrée	Mode d'écoute
DTS 96/24	Direct
	DTS 96/24"2
	DTS Neural:X"3
	DTS Virtual:X"4"6
	TV Logic"6
	AllCh Stereo"7
	Full Mono"7
	T-D"4

1 Ne peut pas etre selectionne si le format d'entree est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doit etre installes.
3 Ne peut pas etre selectionne si le format d'entree est monaural.
4 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
"Les enceintes surround ou les enceintes en hauteur doivent être instaillées.
One enchee centare, des eschauthetau doivent e est installees.

Format d'entrée	Mode d'entrée
DTS Express	Direct
	DTS Express*1-2
	DTS Neural:X*3
	DTS Virtual:X*4-5
	TV Logic*6
	AllCh Stereo*7
	Full Mono*7
	T-D*4

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doivent etre installes.
13 No peut pas etre selectionne si le format d'entree est monaural.
Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
9 Ne peut pas etre selectionne si les enceintes en hauteur sont installedes.
Les enceintes surround ou les enceintes en hauteur doivent être installées.
haleur doit être installées.

Format d'entrée	Mode d'écoute
DTS-HD HR	Direct
	DTS-HD HR*1*2
	DTS Neural:X*3
	DTS Virtual:X*4*5
	TV Logic*6
	AllCh Stereo*7
	Full Mono*7
	T-D*4

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doivent etre installees.
Ne peut pas etre selectionne si le format d'entree est monaural.
4 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
" Les enceintes surround ou les enceintes en hauteur doivent etre installes.
One enceinte centraie, des enceintes surround ou des enceintes en brouvent dans les instillations.
rauteur dovent etre instaies.

Format d'entrée	Mode d'entrée
DTS-HD MSTR	Direct
	DTS-HD MSTR*1*2
	DTS Neural:X*3
	DTS Virtual:X*4*5
	TV Logic*6
	AllCh Stereo*7
	Full Mono*7
	T-D*4

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
12 Une enceinte centrale ou des enceintes surround doit etre installes.
13 Ne peut pas etre selectionne si le format d'entree est monaural
'Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
Les enceintes surround ou les enceintes en hauteur doivent ete installees.
One enceinte centrale, des enceintes surround ou des enceintes en

Format d'entrée	Mode d'entrée
DTS-ES	Direct
	DTS
	DTS Neural:X
	DTS Virtual:X1'2
	TV Logic3
	AllCh Stereo4
	Full Mono4
	T-D1

"Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
2 Ne peut pas etre selectionne si les enceintes en hauteur sont installees.
^13 Les enceintes surround ou les enceintes en hauteur doit etre instaliees.
4 une enceinte centrale, des enceintes surround ou des enceintes en
hauteurdoiventetreinstallees

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Contents》Raccordements》Lecture》Configuration》

Format d'entrée	Mode d'entrée
DTS:X	Direct
	DTS:X
	DTS Virtual:X*1*2
	TV Logic*3
	AllCh Stereo*4
	Full Mono*4
	T-D*1

1 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
13 Les enceintes surround ou les enceintes en hauteur doivent etre installes.
4 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doit etre installes.

Touche MUSIC

Format d'entrée	Mode d'entrée
Analog	Direct
	Stereo
	DSur
	DTS Neural:X
	DTS Virtual:X1-2
	Orchestra3
	Unplugged3
	Studio-Mix3
	AllCh Stereo4
	Full Mono4

Ne peut pas etre selectionne si "Speaker Virtualizer" est regie sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
Un enceinte centrale, des enceinles surround ou des enceintes en
hauteur doit etre instaliees.

Format d'entrée	Mode d'entrée
PCM	Direct
Fichiers de musique (sauf DSD/Dolby TrueHD)	Stereo
	DSur
	DTS Neural:X"1
	DTS Virtual:X"2"3
	Orchestra"4
	Unplugged"4
	Studio-Mix"4
	AllCh Stereo"5
	Full Mono"6

Ne peut pas etre selectionne si le format d'entree est monaural.
Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
* Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
'Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent etre installes.

Format d'entrée	Mode d'entrée
Multich PCM	Direct
	Stereo
	Multich1
	DSSur
	DTS Neural:X
	DTS Virtual:X2*3
	Orchestra4
	Unplugged4
	Studio-Mix4
	AllCh Stereo5
	Full Mono5

'Une enceinte centrale ou des enceintes surround doit etre installes
No peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne ne peut pas etre selectionne si les enceinles en hauteur sont installees
4 Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
16 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent etre installes.

Disposition d'enceinte et Modes d'écoute sélectionnables (→p48)

Contents》Raccordements》Lecture》Configuration》

Format d'entrée	Mode d'entrée
DSD	Direct
	Stereo
	DSD"1-2"
	DSur
	DTS Neural:X
	DTS Virtual:X"3-4"
	Orchestra"5
	Unplugged"5
	Studio-Mix"6
	AllCh Stereo"6
	Full Mono"6

Ne peut pas etre selectionne si le format d'entree est mono ou 2 canaux.
7 une enceinte centrale ou des enceintes surround doit etre installes.
Ne peut pas etre selectionne si "Speaker Virtualizer est regle sur "Off".
4 Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
1 Les enceintes surround ou les enceintes en hauteur doivent etre instaliee. 1a Une enceinte septrale, des enceintes surround ou des enceintes en
hauteur doit etre installes.

Format d'entrée	Mode d'entrée
□ Atmos*1	Direct
	Stereo
	□ Atmos
	Orchestra
	Unplugged
	Studio-Mix
	AllCh Stereo
	Full Mono

Avec la version du micrologiciel antérieur à la prise en charge de
Atmos 2.0, etc., you pouvez selectionner le mode d'ecoute DD+
ou DTHD lorsque les enceintes en hauteur ne sont pas raccordes.

Format d'entrée	Mode d'entrée
DD	Direct
	Stereo
	DD"1-2
	DSur
	Orchestra3
	Unplugged3
	Studio-Mix3
	AllCh Stereo4
	Full Mono4

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doit etre installes.
Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
"Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doitetreinstallees.

Format d'entrée	Mode d'entrée
DD+	Direct
	Stereo
	DD+123
	DSur
	Orchestra4
	Unplugged4
	Studio-Mix4
	AllCh Stereo5
	Full Mono5

Ne peut pas etre selectionne si le format d'entree est 2 canaux
2 Une enceinte centrale ou des enceintes surround doit etre installes.
DD+ ne peut pas etre selectionne si la source d'entree est Blu-ray Disc.
A la place, vous pouvez selectionner le mode d'ecoute DD.
4 Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
2. Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doitetre installes.

Format d'entrée	Mode d'entrée
DTHD	Direct
	Stereo
	\( DTHD^{112} \)
	DSur
	Orchestra3
	Unplugged3
	Studio-Mix3
	AllCh Stereo4
	Full Mono4

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
' une enceinte centrale ou des enceintes surround doit etre installes.
" Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
* Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent etre installes.

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Contents》Raccordements》Lecture》Configuration》

Format d'entrée	Mode d'entrée
DTS	Direct
	Stereo
	\( DTS^{*1^2} \)
	DTS Neural:X^3
	DTS Virtual:X^4 *6
	Orchestra^6
	Unplugged^6
	Studio-Mix^6
	AllCh Stereo^7
	Full Mono^7

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
' une enceinte centrale ou des enceintes surround doit etre installes.
1 Ne peut pas etre selectionne si le format d'entree est monaural.
4 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont installedes.
* Les enceintes surround ou les enceintes en hauteur doivent être
installées
7 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteurdoiventetreinstallees

Format d'entrée	Mode d'entrée
DTS 96/24	Direct
	Stereo
	DTS 96/24*1*2
	DTS Neural:X*3
	DTS Virtual:X*4*5
	Orchestra*6
	Unplugged*6
	Studio-Mix*6
	AllCh Stereo*7
	Full Mono*7

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doit etre installes.
Ne peut pas etre selectionne si le format d'entree est monaural.
4 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne peut pas etre selectionne si les enceintes en hauteur sont in
"Les enceintes surround ou les enceintes en hauteur doivent etre
installées
7 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur dovent etre installes

Format d'entrée	Mode d'entrée
DTS Express	Direct
	Stereo
	DTS Express*1-2
	DTS Neural:X3
	DTS Virtual:X4*5
	Orchestra6
	Unplugged6
	Studio-Mix6
	AllCh Stereo7
	Full Mono7

1 Ne peut pas etre selectionne si le format d'entree est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doivent etre instaliees.
Ne peut pas etre selectionne si le format d'entree est monaural
Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
Ne ne peut pas etree selectionne si les enceinles en hauteur sont installedes.
Les enceintes surround ou les enceintes en hauteur doivent etre instaliees.
7 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent etre installes.

Disposition d'enceinte et Modes d'écoute sélectionnables ( p48)

Contents》Raccordements》Lecture》Configuration》

Format d'entrée	Mode d'entrée
DTS-HD HR	Direct
	Stereo
	DTS-HD HR*1*2
	DTS Neural:X*3
	DTS Virtual:X*4*5
	Orchestra*6
	Unplugged*6
	Studio-Mix*6
	AllCh Stereo*7
	Full Mono*7

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
' une enceinte centrale ou des enceintes surround doit etre installes.
7 Ne peut pas etre selectionne si le format d'entree est monaural.
4 "Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
1 Ne peut pas etre selectionne si les enceintes en hauteur sont installees.
Les enceintes surround ou les enceintes en hauteur doivent etre instaliees.
7 Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent etre installées.

Format d'entrée	Mode d'entrée
DTS-HD MSTR	Direct
	Stereo
	DTS-HD MSTR*1 *2
	DTS Neural:X*3
	DTS Virtual:X*4 *5
	Orchestra*6
	Unplugged*6
	Studio-Mix*6
	AliCh Stereo*7
	Full Mono*7

Ne peut pas etre selectionne si le format d'entree est 2 canaux.
12 Une enceinte centrale ou des enceintes surround doit etre installes.
13 Ne peut pas etre selectionne si le format d'entree est monaural.
4 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
1 Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
* Les enceintes surround ou les enceintes en hauteur doivent être installées.
7 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteurdoiventetreinstallees

Format d'entrée	Mode d'entrée
DTS-ES	Direct
	Stereo
	DTS
	DTS Neural:X
	DTS Virtual:X1-2
	Orchestra3
	Unplugged3
	Studio-Mix3
	AliCh Stereo4
	Full Mono4

"Ne peut pas etre selectionne si "Speaker Virtualizer est regle sur "Off".
2 Ne peut pas etre selectionne si les enceintes en hauteur sont installes.
3 Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
4 une enceinte centrale, des enceintes surround ou des enceintes en
hauteurdoiventetreinstallees.

Format d'entrée	Mode d'entrée
DTS:X	Direct
	Stereo
	DTS:X
	DTS Virtual:X12
	Orchestra3
	Unplugged3
	Studio-Mix3
	AllCh Stereo4
	Full Mono4

11 Ne peut pas etre selectionne si "Speaker Virtualizer" est regle sur "Off".
2 Ne peut pas etre selectionne si les enceintes en hauteur sont installedes
Les enceintes surround ou les enceintes en hauteur doivent etre
installees.
a Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doit etre installes.

Disposition d'enceinte et Modes d'écoute sélectionnables (→p48)

Contents》Raccordements》Lecture》Configuration》

Menu configuration

Listedesenus

Voupe configurer les reglages avancs pour avoir une meilleure experience avec cet appeareil. Pour des details sur les commandes, consultez "Commandes du menu". (→p63)

1. Input/Output Assign	1. TV Out / OSD	Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran (OSD) qui apparaissent sur le téléviseur.	p64
	2. HDMI Input	Modifiez l'attribution de l'entrée entre les selecteurs d'entrée et les prises HDMI IN.	p65
	3. Digital Audio Input	Modifiez l'attribution de l'entrée entre les selecteurs d'entrée et les prises DIGITAL IN COAXIAL/OPTICAL.	p66
	4. Analog Audio Input	Modifiez l'attribution de l'entrée entre les selecteurs d'entrée et les prises AUDIO IN.	p66
2. Speaker	1. Configuration	Modifiez les réglages de l'environnement de raccordement des enceintes.	p67
	2. Crossover	Modifiez les réglages des fréquences de croisement.	p67
	3. Distance	Réglez la distance de chaque enceinte à la position d'écoute.	p68
	4. Level Calibration	Ajustez le niveau de volume de chaque enceinte.	p69
	5. Dolby EnabledSpeaker	Modifiez les réglages des Enceintes activées Dolby.	p69
	6. Speaker Virtualizer	La fonction Speaker Virtualizer peut être permutée entre On et Off.	p69
3. Audio Adjust	1. Multiplex/Mono	Modifiez les réglages de la lecture multiplex audio.	p70
	2. Dolby	Modifiez le réglage lors de l'entrée de signaux Dolby.	p70
	3. DTS	Modifiez le réglage lors de l'entrée de signaux DTS.	p70
	4. LFE Level	Réglez le niveau de l'effect des basses fréquences (LFE) des signaux de la série Dolby Digital, de la série DTS, PCM multicanal et DSD.	p70
	5. Volume	Modifiez les réglages du Volume.	p71

Contents》Raccordements》Lecture》Configuration》

4. Source	1. IntelliVolume	Ajustez le niveau du volume en cas de différences de niveau de volume entre les péripériques connectés à l'appareil.	p71
	2. Name Edit	Définissez un nom facile pour chaque entrée.	p72
	Audio Select	Choisissez la priorité de sélection d'entrée lorsque plusieurs sources audio sont raccordées à un seul sélecteur d'entrée.	p72
	Video Select	Lorsque l'entrée "TUNER", ou "BLUETOOTH" est sélectionnée, vous pouvez définir l'entrée par laquelle la vente est lue sur le téléviseur.	p73
5. Hardware	1. HDMI	Modifiez les régles des fonctions HDMI.	p73
	2. Bluetooth	Modifiez les régles de la fonction Bluetooth.	p75
	3. Power Management	Modifiez les régles de la fonction d'économie d'énergie.	p75
6. Miscellaneous	1. Tuner	Modifiez le pas de fréquence du tuner.	p76
	2. Firmware Update	Modifiez les régles de Mise à jour du micrologiciel.	p76
	3. Initial Setup	Effectuez la configuration initiale à partir du menu de configuration.	p76
	4. Lock	Verrouillez le menu Setup pour que les régles ne puisent pas été modifiés.	p76

Contents》Raccordements》Lecture》Configuration》

Commandes du menu

Utilisez les affichages à l'écran (OSD) qui apparaissent sur le téléviseur pour effectuer les réglages. Appuyez sur de la télécommande pour afficher le menu Setup.

Selectionnez l'objet à l'aide des curseurs / de la télécommande et appuyez sur ENTER pour confirmer votre selection.

Utilisez les curseurs / pour changer les valeurs par défaut.
- Pour revenir sur l'écran précédent, appuyez sur
- Pour quitter les réglages, appuyez sur .

Contents》Raccordements》Lecture》Configuration》

1. Input/Output Assign

1. TV Out / OSD

Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran (OSD) qui apparaissent sur le téléviseur.

Éléments de réglage	Valeur par défaut	Détails de réglage
1080p -> 4K Upscaling	Off	En utilisant un télévisuer qui prend en charge le 4K, les signaux video qu'enrent en 1080p peuvent être convertis de façon ascendante et être reproduit en 4K."Off": Lorsque cette fonction ne doit pas être utilisé"Auto": Lorsque cette fonction doit être utilisée Sélectionnement "Off" si votre télévisuer ne prend pas en charge le 4K.
Super Resolution	2	Lorsque vous avez régèle "1080p -> 4K Upscaling" sur "Auto", vous pouvez désirir le degré de correction du signal video parmi "Off" et "1" (faible) à "3" (fort).
OSD Language	English	Sélectionnement la langue d'affichage à l'écran parmi celles qui seront.(Modéles nord-américains) Anglais, Allemand, Français, Espagnol, Italien, Hollandais, Suédois (Modéles européens, australiens et asiatiques) Anglais, Allemand, Français, Espagnol, Italien, Hollandais, Suédois, Russe, Chinois
Impose OSD	On	Choiser d'afficher ou non les informations sur l'écran du télévisuer lorsque le volume est régèle ou lorsque l'entrée est changée, par exemple."On": L'OSD s'affiche sur le télévisueur."Off": L'OSD ne s'affiche pas sur le télévisueur.L'OSD peut ne pas s'afficher en fonction du signal d'entrée, même si "On" est sélectionné.En pareil cas, changez la résolution du péripérique connecté.

Éléments de réglage	Valeur par défaut	Détails de réglage
Mini Player OSD	Always On	You pouvez afficher sur le téléviseur les images provenant de la的最后一 entrée sélectionnée, tout en écoutant le son provenant de l'entrée BLUETOOTH. Àprous avoir basculé sur BLUETOOTH, lisez les images et le son. Puis, lorsque vous appuyEZES sur MODE de la télécommande, l'image s'affiche en mode plein écran et les informations audio (Mini lecteur) pour BLUETOOTH s'affichent dans le coin de l'écran. Vous pouvez régler d'afficher en permanence ou non ce mini lecteur sur l'écran. "Always On": Le Mini lecteur est affché tout le temps. "Auto Off": Le Mini lecteur disparait automatiquement au bout de 30 secondes après affchage. Il apparait à nouveau durant 30 secondes après une action comme le réglage du volume. · Chaque pression sur la touche MODE permet de commuter l'affchage/non-affchage de l'image. · Ce réglage ne peut pas être sélectionné si "Impose OSD" est régé sur "Off".
Screen Saver	3 minutes	Réglez l'heure de démarrage de l'économiseur d'écran. SéLECTIONNER une valeur parmi "3 minutes", "5 minutes", "10 minutes" et "Off".

Contents》Raccordements》Lecture》Configuration》

2. HDMI Input

Modifiez l'attribution de l'entrée entre les selecteurs d'entrée et les prises HDMI IN.

Éléments de réglage	Valeur par défaut	Détails de réglage
BD/DVD	HDMI 1	"HDMI 1" à "HDMI 4": Attribuez la prise HDMI IN désirée à la touche BD/DVD. Si vous n'attribuiez pas de prise, sélectionnez "...", Pour sélectionner une prise HDMI IN déjà attribuée à un autre déslecteur d'entrée, modifier d'abord son réglage sur "...".
GAME	HDMI 2	"HDMI 1" à "HDMI 4": Attribuez la prise HDMI IN désirée à la touche GAME. Si vous n'attribuuez pas de prise, sélectionnez "...". Pour sélectionner une prise HDMI IN déjà attribuée à un autre déslecteur d'entrée, modifier d'abord son réglage sur "...".
CBL/SAT	HDMI 3	"HDMI 1" à "HDMI 4": Attribuez la prise HDMI IN désirée à la touche CBL/SAT. Si vous n'attribuuez pas de prise, sélectionnez "...". Pour sélectionner une prise HDMI IN déjà attribuée à un autre déslecteur d'entrée, modifier d'abord son réglage sur "...".
STRM BOX	HDMI 4	"HDMI 1" à "HDMI 4": Attribuez la prise HDMI IN désirée à la touche STRM BOX. Si vous n'attribuuez pas de prise, sélectionnez "...". Pour-selectionner une prise HDMI IN déjà attribuée à un autre déslecteur d'entrée, modifier d'abord son réglage sur "...".
PC	---	"HDMI 1" à "HDMI 4": Attribuez la prise HDMI IN désirée à la touche PC. Si vous n'attribuuez pas de prise, sélectionnez "...". Pour-selectionner une prise HDMI IN déjà attribuée à un autre déslecteur d'entrée, modifier d'abord son réglage sur "...".
CD	---	"HDMI 1" à "HDMI 4": Attribuez la prise HDMI IN désirée à la touche CD. Si vous n'attribuuez pas de prise, sélectionnez "...". Pour-selectionner une prise HDMI IN déjà attribuée à un autre déslecteur d'entrée, modifier d'abord son réglage sur "...".

Éléments de réglage	Valeur par défaut	Détails de réglage
TV	---	"HDMI 1" à "HDMI 4": Attribuez la prise HDMI IN désirée à la touche TV. Si vous n'attribuées pas de prise, sélectionnez "-". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélection d'entrée, modifier d'abord son réglage sur "-".

Contents》Raccordements》Lecture》Configuration》

3. Digital Audio Input

Modifiez l'attribution de l'entree entre les selecteurs d'entree et les prises DIGITAL IN COAXIAL/OPTICAL. Si vous n'attribuiez pas de prise, selectionnez

Élémen de réglage	Valeur par défaut	Détails de réglage
BD/DVD	---	"COAXIAL", "OPTICAL": Attribuez la prise DIGITAL IN désirée à la touche BD/DVD.
GAME	---	"COAXIAL", "OPTICAL": Attribuez la prise DIGITAL IN désirée à la touche GAME.
CBL/SAT	---	"COAXIAL", "OPTICAL": Attribuez la prise DIGITAL IN désirée à la touche CBL/SAT.
STRM BOX	---	"COAXIAL", "OPTICAL": Attribuez la prise DIGITAL IN désirée à la touche STRM BOX.
PC	---	"COAXIAL", "OPTICAL": Attribuez la prise DIGITAL IN désirée à la touche PC.
CD	COAXIAL	"COAXIAL", "OPTICAL": Attribuez la prise DIGITAL IN désirée à la touche CD.
TV	OPTICAL	"COAXIAL", "OPTICAL": Attribuez la prise DIGITAL IN désirée à la touche TV.

• Les taux d'échantillonnage pris en charge pour les signaux PCM (stéroy, mono) à partir d'une entrée numérique sont de 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz/16 bits, 20 bits, et 24 bits.

4. Analog Audio Input

Modifiez l'attribution de l'entrée entre les selecteurs d'entrée et les prises AUDIO IN. Si vous n'attribuuez pas de prise, selectionné "---".

Élement de réglage	Valeur par défaut	Détails de réglage
BD/DVD	---	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche BD/DVD.
GAME	---	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche GAME.
CBL/SAT	---	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche CBL/SAT.
STRM BOX	---	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche STRM BOX.
PC	AUDIO 3	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche PC.
AUX	AUDIO 2	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche AUX.
CD	AUDIO 1	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche CD.
TV	---	"AUDIO 1" à "AUDIO 3": Attribué la prise AUDIO IN désirée à la touche TV.

Contents》Raccordements》Lecture》Configuration》

2. Speaker

1. Configuration

Modifie les réglages de l'environnement de raccordement des enceintes.

Éléments de réglage	Valeur par défaut	Détails de réglage
Speaker Channels	5.1 ch	Sélectionnez "2.1 ch", "3.1 ch", "4.1 ch", "5.1 ch", "2.1.2 ch" ou "3.1.2 ch" selon le nombre de canaux d'enceinte connecté.
Subwoofer	Yes	Définissez si un caisson de basse est raccordé ou non. "Yes": Lorsqu'un caisson de basse est raccordé "No": Lorsqu'un caisson de basse n'est pas raccordé
Height Speaker	Top Middle	Définir le type d'enceinte si les enceintes en hauteur sont raccordées aux bornes SURROUND ou HEIGHT. Sélectionnez "Top Middle", "Dolby Speaker (Front)" ou "Front High" en fonction du type et du positionnement des enceintes raccordées. • Si l'élement ne peut pas être sélectionné même avec un raccordement correct, vérifie que les paramètres dans "Speaker Channels" correspondant bien au nombre de canaux connectés.
Speaker Impedance	6 ohms or above	Réglez l'impédance (Ω) des enceintes connectées. "4 ohms": Lorsque l'une des enceintes raccordée est dotée d'une impédance qui se situe entre 4 Ω et moins de 6 Ω. "6 ohms or above": Lorsque toutes les enceintes raccordées ont une impédance de 6 Ω ou plus • Pour l'impédance, vérifie les indications à l'arrête des enceintes ou leur mode d'emploi.

2. Crossover

Modifie les reglages des fréquences de croisement.

Éléments de réglage	Valeur par défaut	Détails de réglage
Front	100 Hz	Sélectionnez la fréquence de croisement de "40 Hz" à "200 Hz" pour démarrer l'envoi des fréquences pour chaque canal. "Full Band": La bande complète sera émise.Si "Configuration" - "Subwoofer" est sur "No", "Front" est fixé sur "Full Band" et la gamme des graves des autres canaux est émise depuis les enceintes avant. Consultez le mode d'emploi de vos enceintes pour effectuer la configuration.
Center	100 Hz	Sélectionnez la fréquence de croisement de "40 Hz" à "200 Hz" pour démarrer l'envoi des fréquences pour chaque canal. "Full Band": La bande complète sera émise."Full Band" ne peut être sélectionné que lorsque "Front" est régle sur "Full Band".Si l'élement ne peut pas être sélectionné même avec un raccordement correct, vérifie que les réglages dans "Configuration" - "Speaker Channels" correspondent bien au nombre de canaux connectés.
Height	100 Hz	Sélectionnez la fréquence de croisement de "40 Hz" à "200 Hz" pour démarrer l'envoi des fréquences pour chaque canal. "Full Band": La bande complète sera émise."Full Band" ne peut être sélectionné que lorsque "Front" est régle sur "Full Band".Si l'élement ne peut pas être sélectionné même avec un raccordement correct, vérifie que les réglages dans "Configuration" - "Speaker Channels" correspondent bien au nombre de canaux connectés.

Contents》Raccordements》Lecture》Configuration》

Éléments de réglage	Valeur par défaut	Détails de réglage
Surround	100 Hz	Sélectionnez la fréquence de croisement de "40 Hz" à "200 Hz" pour démarrer l'envoi des fréquences pour chaque canal. "Full Band": La bande complète sera émise. "Full Band" ne peut être sélectionné que lorsque "Front" est régle sur "Full Band". Si l'élement ne peut pas être sélectionné même avec un raccordement correct, vérifie que les réglages dans "Configuration" - "Speaker Channels" correspondent bien au nombre de canaux connectés.
LPF of LFE	120 Hz	Réglez le filtre passée-bas pour les signaux LFE (effet de basse fréquence) afin de passer uniquement des signaux de basse fréquenceplatz où que la valeur réglée et ainsi annuler les bruits indésirables. Le filtre passée-bas est effectif uniquement pour les sources avec canal LFE. Une valeur entre "80 Hz" et "120 Hz" peut être définie. "Off": Lorsque cette fonction n'est pas utilisée
Double Bass	On	Ceci peut être sélectionné uniquement lorsque "Configuration" - "Subwoofer" est régle sur "Yes" et que "Front" est régle sur "Full Band". La sortie des basses est accentuée en alimentant lessons graves à partir des enceintes avant gauche et droite, et centrales vers le caisson de basse. "On": La sortie des basses est accentuée. "Off": La sortie des basses n'est pas accentuée. Le réglage ne sera pas configuré automatiquement, même si vous effectuez le calibrage de piece AccuEQ.

3. Distance

Réglez la distance de chaque enceinte à la position d'écoute.

Éléments de réglage	Valeur par défaut	Détails de réglage
Front Left	12.0 ft/3.60 m	Precisez la distance entre chaque enceinte et la position d'écoute.
Center	12.0 ft/3.60 m	Precisez la distance entre chaque enceinte et la position d'écoute.
Front Right	12.0 ft/3.60 m	Precisez la distance entre chaque enceinte et la position d'écoute.
Height Left	9.0 ft/2.70 m	Precisez la distance entre chaque enceinte et la position d'écoute.
Height Right	9.0 ft/2.70 m	Precisez la distance entre chaque enceinte et la position d'écoute.
Surround Right	7.0 ft/2.10 m	Precisez la distance entre chaque enceinte et la position d'écoute.
Surround Left	7.0 ft/2.10 m	Precisez la distance entre chaque enceinte et la position d'écoute.
Subwoofer	12.0 ft/3.60 m	Precisez la distance entre chaque enceinte et la position d'écoute.

• Les valeurs par défaut varient selon les régions.
  L'unité de distance peut être modifiée en apuyant sur la touche MODE de la télécommande. Lorsque l'unité est régée sur "feet", le réglage est disponible par increment de 0,1 pi de 0,1 pi à 30,0 pi. Lorsque l'unité est régée sur "meter", le réglage est disponible par increment de 0,03 m de 0,03 m à 9,00 m.

Contents》Raccordements》Lecture》Configuration》

Ajustez le niveau de volume de chaque enceinte.

Éléments de réglage	Valeur par défaut	Détails de réglage
Front Left	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréements de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Center	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréements de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Front Right	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Height Left	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Height Right	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Surround Right	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Surround Left	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Subwoofer	0 dB	Sélectionnez une valeur située entre "-15 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.

5. Dolby Enabled Speaker

Modifiez les réglages des Enceintes activées Dolby.

Éléments de réglage	Valeur par défaut	Détails de réglage
Dolby EnabledSpeaker to Ceiling	6.0 ft/1.80 m	Définissee la distance entre l'enceinte activéeDolby et le plafond. Choisissee entre "0.1 ft/0.03 m"et "15.0 ft/4.50 m" (unités de 0,1 pi/0,03 m).L'unité de distance (pi/m) affichée est l'unitéchoisisie pour le réglage "Distance".
AccuReflex	Off	Vous pouvez améliorer l'effet de réflexion desenceintes activées Dolby sur le plafond."Off": Lorsque cette fonction n'est pas utilisé"On": Lorsque cette fonction est utilisée

• Ce réglage peut être séLECTIONné lorsque "Configuration" - "Height Speaker" est régé sur "Dolby Speaker".

6. Speaker Virtualizer

La fonction Speaker Virtualizer peut être permutée entre On et Off.

Éléments de réglage	Valeur par défaut	Détails de réglage
Speaker	On	Quand cette fonction est réalisée sur "On", il est possible de configurer une atteinte virtuelle.
Virtualizer		"On": Lorsque cette fonction est utilisée"Off": Lorsque cette fonction n'est pas utilisé• Quand cette fonction est réalisée sur "Off", il n'est pas possible de sélectionner certains modes d'écoute. (→p50)

Contents》Raccordements》Lecture》Configuration》

3. Audio Adjust

1. Multiplex/Mono

Modifiez les réglages de la lecture multiplex audio.

Éléments de réglage	Valeur par défaut	Détails de réglage
Multiplex Input Channel	Main	Réglez le canal audio ou la langue de sortie lors de l'écoute d'audio multiplex ou d'émissions de télévision multilingues etc. "Main": Canal principal uniquement "Sub": Canal secondaire uniquement "Main/Sub": Les canaux principaux et secondaires sont reproUDITS en même temps. Pour les émissions audio multiplex, une pression sur la touche i de la télécommande permet d'afficher "1+1" sur l'afficheur de l'unité principal.
Mono Input Channel	Left + Right	Réglez le canal d'entrée pour la lecture de sources numériques 2 canaux comme le Dolby Digital, ou des sources 2 canaux analogiques/PCM en mode d'écoute mono. "Left": Canal gauche uniquement "Right": Canal droit uniquement "Left + Right": Canaux gauche et droit

2. Dolby

Modifiez le reglage lors de l'entrée de signaux Dolby.

Élémen de réglage	Valeur par défaut	Détails de réglage
Loudness Management	On	En lisant en Dolby TrueHD, activez la fonction de normalisation du dialogue qui conserve le volume du dialogue à un certain niveau. Notez que lorsque ce paramètre est désactivé, la fonction Late Night qui vous permet de profiter du surround à bas volume est également désactivée pendant la lecture en Dolby Digital Plus/Dolby TrueHD. "On": Lorsque cette fonction est utilisée "Off": Lorsque cette fonction n'est pas utilisée

3.DTS

Modifiez le réglage lors de l'entrée de signaux DTS.

Éléments de réglage	Valeur par défaut	Détails de réglage
DTS AutoSurround	On	Lors de l'entrée de signaux DTS comptant des informationsétendues sur les canaux, le mode d'écoute optimal est sélectionné automatiquement en fonction des informationsétendues contenu dans le signal d'entrée et de la configuration des enceintes de cet apparil lorsque vous lisez en mode d'écoute de décodage droit."On": Lorsque cette fonction est utilisée"Off": Le son est lu en utilisant le même nombre de canaux dans le signal d'entrée en fonction de la configuration des enceintes de cet apparil.
Dialog Control	0 dB	Vous pouze augmenter le volume de la partie dialogue du son par incrèments de 1 dB jusqu'à 6 dB de manière à prendre le dialogue plus facile à entendre dans un environnement bruyant.Ceci ne peut pas être réglé pour du containu autre que le format DTS:X.Cet effet pourrait ne pas pouvoir être sélectionné selon le containu.

4. LFE Level

Réglez le niveau de l'effet des basses fréquences (LFE) des signaux de la série Dolby Digital, de la série DTS, PCM multicanal et DSD.

Élémen de réglage	Valeur par défaut	Détails de réglage
LFE Level	0 dB	Sélectionné le niveau de l'effet basse fréquence (LFE) de chaque signal de "0 dB" à "-∞ dB". Si le son d'effet basse fréquence est trop important, sélectionné "-20 dB" ou "-∞ dB".

Contents》Raccordements》Lecture》Configuration》

5. Volume

Modifiez les réglages du Volume.

Éléments de réglage	Valeur par défaut	Détails de réglage
Mute Level	-∞ dB	Réglez le volume baisse depuis le volume d'écoute quand la mise en sourdine est activée.Sélectionnez une valeur entre "-∞ dB", "-40 dB" et "-20 dB".
Maximum Volume	Off	Réglez la valeur maximale afin d'éviter un volumetrop élevé.Sélectionnez une valeur entre "Off" et "50" à "99".
Power On Volume	Last	Réglez le niveau de volume lorsque l'appareil est mis sous tension.Sélectionnez une valeur entre "Last" (niveau du volume avant d'entrée en modeVeille), "Min", "1" à "99" et "Max".• Vous ne pouvez pas régler une valeur supérieureà celle définie dans "Maximum Volume".
Headphone Level	0 dB	Réglez le niveau de sortie du casque.Sélectionnezune valeur entre "-12 dB" et "+12 dB".

4. Source

1. IntelliVolume

Ajustez le niveau du volume en cas de différences de niveau de volume entre les peripheriques connectés à l'appareil. Sélectionnez le selector d'entrée pour effectuer le réglage.

Éléments de réglage	Valeur par défaut	Détails de réglage
Intelli/Volume	0 dB	SéLECTIONnez une valeur entre "-12 dB" et "+12 dB".Définsissez une valeur négative si le volume duperiphérique cible est plus élevé que les autres etune valeur positive s'il est plus bas. Pour vérifierle son, effectuez une lecture duperiphériqueraccordé. · Cette fonction ne fonctionne pas en Zone B.

Contents》Raccordements》Lecture》Configuration》

2. Name Edit

Définissez un nom facile pour chaque entrée. Le nom défini s'affiche sur l'affichage de l'unité principale. Sélectionnéz le sélecteur d'entrée pour effectuer le réglage.

Éléments de réglage	Valeur par défaut	Détails de réglage
Name Edit	Input name	1. Sélectionnez un caractère ou un symbole avec les curseurs et appuyez sur ENTER.Répétez cette opération pour saisir jusqu'à 10 caractères."A/a": Permute entre les majuscules et les minuscules. (Appuyer sur la touche MODE de la télécommande permet également d'alterner entre les majuscules et les minuscules)"-""-": Déplace le curseur dans le sens de la flèche."⊗": Permet de supprimer un caractère à gauche du curseur."Space": Ajoute une espace.Appuyer sur la touche CLEAR de la télécommande permet d'effacer tous les caractères saisis.2.Aprés la saisie, Sélectionnez "OK" avec les curseurs et appuyez sur ENTER.Le nom saisi sera enregistré.Pour rétablit la valeur par défaut du nom, appuyez sur CLEAR de la télécommande sur l'écran d'entrée. Ensuite, alors que rien n'est saisi, Sélectionnez "OK", et appuyez sur ENTER.

• Pour donner un nom à une station de radio préréglée, appuyez sur TUNER de la télécommande, Sélectionnez AM/FM et Sélectionnez le numéro de préselection.
• Ceci ne peut pas etre defini si I'entree "BLUETOOTH" est selectionnee.

Audio Select

Choisissez la priorite de selection d'entrée lorsque plusieurs sources audio sont raccordées à un seul sélecteur d'entrée, par exemple, les raccordements effectuels, à la fois, à la prise "BD/DVD" HDMI IN et à la prise "BD/DVD" AUDIO IN. Le réglage peut être défini séparément pour chaque touche du sélecteur d'entrée. Sélectionné le sélecteur d'entrée pour effectuer le réglage. Véillez notes que certaines valeurs par défaut ne peuvent pas être modifiées.

Élement de réglage	Valeur par défaut	Détails de réglage
Audio Select	BD/DVD:HDMIGAME:HDMICBL/SAT:HDMISTRM BOX:HDMIPC:-AUX:-CD:COAXIALTV:OPTICAL	"ARC": Pour donner la priorité au signal d'entree provenant d'un téléviseur compatible ARC.Cet élément ne peut être sélectionné que si "5. Hardware"- "HDMI"- "Audio Return Channel" est régle sur "On" et si l'entrée "TV" est sélectionnée."HDMI": Pour donner la priorité au signal entrant par les prises HDMI IN.Cet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise HDMI dans le réglage "1. Input/Output Assign"- "HDMI Input". "COAXIAL": Pour donner la priorité au signal entrant par les prises DIGITAL IN COAXIAL.Cet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise COAXIAL dans le réglage "1. Input/Output Assign"- "Digital Audio Input". "OPTICAL": Pour donner la priorité au signal entrant par les prises DIGITAL IN OPTICAL.Cet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise OPTICAL dans le réglage "1. Input/Output Assign"- "Digital Audio Input". "Analog": Pour donner la priorité au signal entrant par les prises AUDIO IN.Cet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise AUDIO IN dans le réglage "1. Input/Output Assign"- "Analog Audio Input".

Contents》Raccordements》Lecture》Configuration》

Éléments de réglage	Valeur par défaut	Détails de réglage
PCM Fixed Mode	Off	Choisissez s'il faut fixer les signaux d'entrée sur PCM (sauf le PCM multicanal) lorsque "HDMI", "COAXIAL", ou "OPTICAL" est scélectionné pour le réglage "Audio Select". Paramétrez cet élément sur "On" si des bruits parasites se produit, ou si le début d'une piste est tronquè lors de la lecture de sources PCM. Choisissez "Off" en règle générale. • Le réglage passée sur "Off" chaque fois que le réglage "Audio Select" est changé.

• Le réglage ne peut pas être changé si l'entrée "TUNER", ou "BLUETOOTH" est sélectionnée.

Video Select

Lorsque l'entrée "TUNER", ou "BLUETOOTH" est selectionnée, vous pouvez définir l'entrée par laquelle la video est lui sur le téléviseur.

Éléments de réglage	Valeur par défaut	Détails de réglage
Video Select	Last	"Last": Sélectionnez l'entrée video leue en dernier. "BD/DVD", "GAME", "CBL/SAT", "STRM BOX", "PC", "CD", "TV": Lisez la catégorie de chaque entrée. • Ce réglage est effectif avec un sélection d'entrée attribué dans "1. Input/Output Assign" - "HDMI Input".

• Si la langue OSD est le chinois, vous ne pouvez selectionner ce réglage que si "TUNER" est sélectionné comme entrée. (Modèlees européens, australiens et asiatiques)

5. Hardware

1.HDMI

Modifiez les réglages des fonctions HDMI.

Éléments de réglage	Valeur par défaut	Détails de réglage
HDMI CEC	Off	Un réglage sur "On" active la liaison de sélection d'entrée et d'autres fonctions de liaison avec un périphérique compatible CEC raccordé par HDMI. "On": Lorsque cette fonction est utilisée "Off": Lorsque cette fonction n'est pas utilisée Lorsque vous changez ce réglage, mettez hors tension, puis sous tension l'alimentation de tous les périphériques raccordés.Selon le téléviseur à utiliser, un réglage de la liaison est peut-être nécessaire sur le téléviseur.SéLECTIONNER "On" et fermer l'écran de commande affiche le nom des périphériques compatibles CEC et "CEC On" sur l'afficheur de l'apparil principal.La consommation d'énergie en mode veille peut augmenter si "On" est sélectionné. (En fonction de l'état du téléviseur, l'appareil se mettra en mode veille normal)Si vous utilisez la molette MASTER VOLUME de l'appareil principal lorsque ce paramètre est sur "On" et que le son est retransmis par les enceintes du téléviseur, le son sera également reproduit depuis les enceintes raccordées à cet apparéil. Si vous voulez émettre le son à partir d'une seule d'entre elles, modifier les réglages de l'appareil ou du téléviseur, ou réduisez le volume de l'appareil.Si un fonctionnement anormal se produit lorsque le réglage est sur "On", règlez-le sur "Off".Lors de la connexion d'un périphérique non compatible CEC, ou si vous n'étes pas certain qu'il estCompatible, règlez-le sur "Off".

Contents》Raccordements》Lecture》Configuration》

Éléments de réglage	Valeur par défaut	Détails de réglage
HDMI Standby Through	Off	Lorsque ceci est paramétré sur autre chose que "Off", il est possible de dire la vente et le son d'un lecteur raccordé par HDMI sur le téléviseur même si l'appareil est en mode veille. De même, seuls "Auto" et "Auto(Eco)" peuvent être sélectionnées si "HDMI CEC" est régé sur "On". Si n'importe quoi d'autre est sélectionné, paramétrez "HDMI CEC" sur "Off".· La consommation d'énergie en mode veille augmente s'il est régé sur autre chose que "Off". "BD/DVD", "GAME", "CBL/SAT", "STRM BOX", "PC" "CD", "TV": Par exemple, si "BD/DVD" est sélectionné, il est possible de dire le périhérique racordé à la prise "BD/DVD" sur le téléviseur même si l'appareil est en mode veille. Sélectionnéze ce réglage si vous avons choisi quel lecteur utiliser avec cette fonction."Last": Vous poubez afficher sur le téléviseur la vente et le son de l'entrée sélectionnée juste avant la mise en veille de l'appareil."Auto", "Auto (Eco)" : Sélectionnéz l'un de ces réglages si le lecteur raccordé est conforme à la norme CEC. Vous poubez afficher la vente et le son du lecteur sur le téléviseur, en utilisant la fonction liée CEC, independantly de l'entrée qui a été sélectionnée juste avant que l'appareil soit mis en veille.Pour dire l'une lecteur qui n'est pas conforme à la norme CEC sur un téléviseur, mettez en marche l'appareil et commutez l'entrée.En utilisant un téléviseur conforme à la norme CEC, vous poubez réduire la consommation d'énergie en mode veille en sélectionnant "Auto (Eco)".

Élement de réglage	Valeur par défaut	Détails de réglage
Audio TV Out	Off	Vous pouvez profiter du son via les enceintes du téléviseur lorsque cet apparéil est en marche. "On": Lorsque cette fonction est utilisé "Off": Lorsque cette fonction n'est pas utilisée • Le mode d'écoute ne peut pas être modifié tandis que "Audio TV Out" est réglié sur "On" et que le son est reproduit par le téléviseur. • En fonction de votre téléviseur ou du signal d'entrée du péripérique raccordé, le son risque de ne pas être reproduit par le téléviseur, même si ce réglage est réglié sur "On". Dans un tel cas, le son est émis par les enceintes de l'apparil. • Le son est restitué par cet apparéil, si vous actionné la molette MASTER VOLUME de cet apparéil lorsque le son qui entre dans cet apparéil est reproduit par les enceintes de votre téléviseur. Si vous ne pouze pas émettre de son, changez les réglages de l' apparéil ou du téléviseur ou réduisez le volume de l'apparil.
Audio Return Channel	Off	Vous pouvez profiter du son d'un téléviseur compatible ARC raccordé par HDMI via les enceintes raccordées à l'appareil. "On": Lorsque vous profitez du son du téléviseur grâce aux enceintes de l' apparéil "Off": Lorsque la fonction ARC n'est pas utilisée
Auto Lip Sync	On	Ce réglage corrige automatiquement la désynchronisation entre les signaux video et audio en se basant sur les informations provenant du téléviseur compatible Lip Sync HDMI. "On": La fonction de correction automatique est activée "Off": La fonction de correction automatique n'est pas activée

Contents》Raccordements》Lecture》Configuration》

2. Bluetooth

Modifiez les réglages de la fonction Bluetooth.

Éléments de réglage	Valeur par défaut	Détails de réglage
Bluetooth	On	Choisissez si vous poulez ou non utiliser la fonction BLUETOOTH. "On": Permet d'effectuer une connexion avec un périhérique compatible BLUETOOTH à l'aide de la fonction BLUETOOTH. Sélectionnez "On" également pour effectuer différents réglages BLUETOOTH. "Off": Lorsque la fonction BLUETOOTH n'est pas utilisée
Auto Input Change	On	Lorsqu'un périhérique compatible BLUETOOTH est joué alors qu'il est connecté à l'appareil, l'entrée de l'appareil peut être automatiquement commutée sur "BLUETOOTH". "On": 2L'entrée est automatiquement réglée sur "BLUETOOTH" répondant à l'opération de lecture du périhérique compatible BLUETOOTH. "Off": La fonction est désactivée. Si l'entrée ne bascule pas automatiquement, réglez sur "Off" et modifies manuellement l'entrée.
Auto Reconnect	On	Cette fonction se reconnectcte automatiquement au dernier périhérique compatible BLUETOOTH connecté lorsque vous changez l'entrée pour "BLUETOOTH". "On": Lorsque cette fonction est utilisé "Off": Lorsque cette fonction n'est pas utilisée Ceci pourrait ne pas marcher avec certains périhériques compatibles BLUETOOTH.

Éléments de réglage	Valeur par défaut	Détails de réglage
Pairing Information	-	Vous pouvez réinitialiser les informations d'appairage enregistrées sur cet apparéil. Appuyer sur ENTER lorsque "Clear" est affché réinitialise les informations d'appairage mémorisées sur cet apparéil. · Cette fonction ne réinitialise pas les informations d'appairage sur le pérophérique compatible BLUETOOTH. En effectuant de nouveau l'appairage de l' apparéil avec le pérophérique, assurez-vous d'effacer au préalable les informations d'appairage générées sur le pérophérique compatible BLUETOOTH. Pour plus d'informations sur la manière d'effacer les informations d'appairage, reportez-vous au mode d'emploi du pérophérique compatible BLUETOOTH.
Device	-	Affiche le nom du pérophérique compatible BLUETOOTH connecté à l' apparéil. · Le nom n'est pas affché lorsque "Status" est "Ready" et "Pairing".
Status	-	Affiche l'état du pérophérique compatible BLUETOOTH connecté à l' apparéil. "Ready": Non apparié "Pairing": Apparé "Connected": Connecté avec succès

• Patientez un moment si "Bluetooth" ne peut etre selectionné. Il peut etre selectionné lorsque la fonction BLUETOOTH est activée.

3 Power Management

Modifiez les réglages de la fonction d'économie d'énergie.

Élement de réglage	Valeur par défaut	Détails de réglage
Sleep Timer	Off	Vous pouvez laisser l'appareil passer automatiquement en voille lorsque le temps spécifique s'est écoulé. Sélectionnez une valeur parmi "30 minutes", "60 minutes" et "90 minutes". "Off": L'appareil ne passée pas automatiquement en mode voille.

Contents》Raccordements》Lecture》Configuration》

Éléments de réglage	Valeur par défaut	Détails de réglage
Auto Standby	On/Off	Ce réglage laisse l'appareil passer automatiquement en mode veille après 20 minutes d'inactivité sans aucune entrée audio ou video. (Lorsque "USB Power Out at Standby" est activé, l'apparèil passée en mode HYBRID STANDBY qui minimise l'augmentation de la consommation d'énergie.) "On": L'apparèil passée automatiquement en mode veille ("AUTO STBY" s'allume). "Off": L'apparèil ne passée pas automatiquement en mode veille. "Auto Standby" apparait sur l'afficheur de l'apparèil principal et sur l'écran du téléviseur 30 secondes avant de passer en mode veille. Les valeurs par défaut varient selon les régions.
Auto Standby in HDMI Standby Through	Off	Activez ou désactivez "Auto Standby" lorsque "HDMI Standby Through" est activé. "On": Le réglage est activé. "Off": Le réglage est désactivié. Ce paramètre ne peut pas être réglié sur "On" si "Auto Standby" et "HDMI Standby Through" sont régliés sur "Off".
USB Power Out at Standby	Off	Lorsque cette fonction est sur "On", les périhériques raccordés au port POWER OUT sont alimentés en électricité même lorsque cet apparèil est en mode veille. Lors de l'utilisation de cette fonction, la consommation d'énergie augmentée en mode veille, toutfoids, l'augmentation est minimisée par le passage automatique en mode HYBRID STANDBY, où seuls les circuits principaux sont en fonctionnement.

6. Miscellaneous

1.Tuner

Modifiez le pas de fréquence du tuner.

Élement de réglage	Valeur par défaut	Détails de réglage
AM/FM Frequency Step (Modèles nord-américains)	10 kHz/0.2 MHz	Sélectionnez un pas de fréquence adapté à votre zone résidentière.Sélectionnez "10 kHz/0.2 MHz" ou "9 kHz/0.05 MHz".Lorsque ce réglage est changé, toutes les stations de radio prérégliées sont supprimées.
AM Frequency Step (Modèles européens, australiens, et asiatiques)	9 kHz	Sélectionnez un pas de fréquence adapté à votre zone résidentière.Sélectionnez "10 kHz" ou "9 kHz".Lorsque ce réglage est changé, toutes les stations de radio prérégliées sont supprimées.

■ 2. Firmware Update

Modifiez les reglages de Mise à jour du micrologiciel.

Élement de réglage	Valeur par défaut	Détails de réglage
Version	-	La version actuelle du micrologiciel est affichée.
Update via USB	-	Appuyez sur ENTER pour sélectionner lors de la mise à jour du micrologiciel via USB.

3. Initial Setup

Effectuez la configuration initiale à partir du menu de configuration.

4. Lock

Verrouillez le menu Setup pour que les réglages ne puissant pas être modifiés.

Élement de réglage	Valeur par défaut	Détails de réglage
Setup Parameter	Unlocked	Verrouillez le menu Setup pour que les réglages ne puissant pas été modifiés.Locked": Le menu est verrouillé.Unlocked": Le menu est déverrouillé.

Contents》Raccordements》Lecture》Configuration》

Menu Rapide

Commandes du menu

Vous pouvez régler rapidement les réglages que vous utilisez fréquement, comme les réglages de la tonalité, etc.

Vou puez effectuer les reglages sur I'ecran du téléviseur pendant la lecture. Appuyez sur la touche Q de la telecommande pour afficher le Menu rapide.

Selectionnez l'objet à l'aide des curseurs / de la télécommande et appuyez sur ENTER pour confirmer votre selection. Utilisez les touches du curseur pour changer les réglages.

• Pour revenir sur l'écran précédent, appuyez sur .
• Pour quitter les réglages, appuyez sur Q.

HDMI

A/V Sync: Si la video est en retard sur le son, vous pouvez retarder le son pour compenser l'écart. Le réglage peut être définir pour chaque entrée. Il ne peut pas être définir si le mode d'écoute est Direct.

Audio Return Channel : Vous pouvez profiter du son d'un téléviseur compatible ARC raccordé par HDMI via les enceintes raccordées à l'appareil. Sélectionnez "On" lorsque vous écoutez la télévision avec les enceintes de cet apparéil. Sélectionnez "Off" lorsque la fonction ARC n'est pas utilisée.

Audio

Music Optimizer: Améliorez la qualité du son compressé. La lecture de sons depuis des fichiers compressés avec perte tels que les MP3 sera améliorée. Le réglage peut être définir pour chaque entrée. Ce réglage est efficace pour

Contents》Raccordements》Lecture》Configuration》

les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux bitstream.

• Il ne peut pas etre defini si le mode d'ecoute est Direct.

Late Night : Rendez les petitssons facilement audibles en détaill. Il est utile lorsqu'elles avrez besoin de baisser le volume lorsque vous regardez un film tard la nuit. Vous pouvez bénéficier de l'effectivement lisant les signaux d'entrée de la série Dolby et de la série DTS.

• Cette fonction ne peut pas etre utiliser dans les cas suivants.

Lors de la lecture en Dolby Digital Plus ou Dolby TrueHD avec "Loudness Management" regle sur "Off

Lorsque le signal entrant est DTS:X et que "Dialog Control" n'est pas 0 dB

• Si vous reglez l'appareil en mode veille, les réglages que vous avez effectués reviennent sur leur état precedent.

AccuEQ

AccuEQ: Activez ou désactivez la fonction égaliseur qui corige la déformation sonore causée par l'environnement acoustique de la pièce. Pour activer ce réglage, sélectionnez normalement "On (All Ch)" et pour désactiver les enceintes avant uniquement, sélectionnez "On (ex. L/R)". Le réglage peut être définir pour chaque entrée.

Cinema Filter: Règle la plage des aigus de la bande sonore afin de la rendre adaptée à un home-cinéma.

Avec cette fonction, les modes d'écoute suivants peuvent être utilisés : Dolby Audio - DD, Dolby Audio - DD+, Dolby Audio - Surr, Dolby Audio - TrueHD, Multichannel, DTS, DTS-ES, DTS 96/24, DTS-HD High Resolution, DTS-HD Master Audio, DTS Neural:X, DTS Express et DSD.

Il ne peut pas etre defini si le mode d'ecoute est Direct.

Level

Front: Reglez le niveau de l'enceinte avant tout en écoutant du son.

Center: Reglez le niveau de l'enceinte centrale tout en écoutant du son.

Subwoofer: Réglez le niveau d'enceinte du caisson de basse tout en écoutant du son.

• Si vous reglez l'appareil en mode veille, les réglages que vous avez effectués reviendront à leur état précédent.

Initial Setup avec l'assistant de démarrage automatique

Commandes

Lorsque vous mettez l'appareil en marche pour la première fois après son achat, l'écran Initial Setup s'affiche automatiquement sur le téléviseur pour vous permettre d'effectuer les réglages nécessaires au démarrage en utilisant des commandes simples en suivant le guide à l'écran.

1. Reglez l'entrée du télévisuer sur celle raccordee à l'appareil.
2. Mettez des piles dans la télécommande de cet apparéil.
3. Appuyez sur la touche de la télécommande pourmettre l'appareil en marche.

4. Lorsque l'écran de sélection de la langue est affiché sur le télévisuer, sélectionnez la langue avec les curseurs / et appuyez sur ENTER

5. Sélectionné l'élément à l'aide des curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour revenir sur l'écran précédent, appuyez sur .

6. Si vous interrompez Initial Setup en cours, mettez cet apparéil est en mode veille. Le rallumer permet d'afficher à nouveau Initial Setup.
   Initial Setup s'affiche à l'écran à chaque mise sous tension à moins qu'elle soit terminée ou que "Never Show Again" soit sélectionné sur le premier écran.
7. Pour de nouveau effectuer Initial Setup après que le réglage soit terminé, seLECTIONnez "6. Miscellaneous" - "Initial Setup", et appuyez sur ENTER.

Contents》Raccordements》Lecture》Configuration》

1. Speaker Setup

1. Choisissez la configuration des enceintes raccordées, et appuyez sur ENTER.
   Notez que l'image à l'écran change chaque fois que vous scélectionnez le nombre de canaux dans "Speaker Channels".

1. La combinaison d'enceintes seLECTIONnées à l'étape s'affiche 1. "Yes" s'affiche pour les enceintes seLECTIONnées. Si le réglage est correct, appuyez sur ENTER.
2. Sélectionnez "Next", et appuyez sur ENTER. Une tonalité de test est émise par chaque enceinte pour confirmer le raccordement. Sélectionner chaque enceinte avec les curseurs ▲ / ▼ entraine l'émission de la tonalité de test. Appuyez sur ENTER après la confirmation.
3. S'il n'y a peu problème avec les résultats de détction d'enceinte, scélectionné "Next" et appuyez sur la touche ENTER de la télécommande. Pour revenir sur "Speaker Setup", scélectionné "Back to Speaker Setup" et appuyez sur ENTER.

Positionné le microphone de configuration d'enceinte fourni sur la position d'écoute. L'appareil mesure automatiquement les tonalités de test émises par les enceintes, et règle le niveau de volume optimal pour chaque enceinte, les fréquences de croisement, et la distance depuis la position d'écoute. Ceci règle également automatiquement les égaliseurs des enceintes et permet la correction de la déformation du son causée par l'environnement acoustique de la pièce.

• Le calibrage prend entre 3 et 12 minutes. Chaque enceinte produit la tonalité de test à haut volume durant les mesures, soyez donc prudent avec votre entourage. Prenez soit, également, de garder la pièce aussi silencieuse que possible lors des mesures.

• Si vous raccordez un caisson de basse, vérifie la puissance et le volume de celui-ci. Reglez le volume du caisson de basse à plus de la moitié.

• Si cet apparéil n'est soudainement plus alimenté, les fils se trouvant à l'intérieur des cables ont touché le panneau arrêté ou d'autres fils et le circuit de protection fonctionnelle. Entortillez une nouvelle fois fermement les fils et vérifie qu'ils ne dépassent pas des bornes d'enceinte lors du branchement.

• Placez le microphone de configuration d'enceintes fourni en position d'écoute et raccordez-le à la prise SETUP MIC de l'appareil principal.

Pour installer un microphone de configuration d'enceinte sur un trépied, consultez l'illustration.

1. Confirmez qu'une tonalité de test est émis par le caisson de basse ENTER.
2. Appuyez sur ENTER. Puis, des tonalités de test sont émises par chaque enceinte et, les enceintes connectées ainsi que les bruits de l'environnement sont automatiquement mesurés.
3. Les résultats des mesures de l' étape 3 s'affichent. Sélectionnez "Next", et appuyez sur ENTER. Les tonalités de test sont à nouveau émises. Puis, l'appeil régle automatiquement le niveau de volume, la fréquence de croissement optUMs, etc.
4. Lorsque les mesures sont effectuees, les résultats des résultats de mesure s'afficient. Vous pouvez vérifier chaque réglage avec les curseurs ▲. Sélectionné "Save" et appuyez sur ENTER pour savegarder les réglages.
5. Debranchez le microphone de configuration d'enceinte.

3. ARC Setup

Pour racorder à un téléviseur compatible ARC, sélectionnez "Yes". Le réglage ARC de cet apparéil s'active et vous pouvez écouter le son du téléviseur via cet apparéil.

Si vous sélectionnez "Yes", la fonction HDMI CEC est activée et la consommation d'énergie augmente durant la veille.

Dépannage

Avant de démarrer la procédure

Les problèmes peuvent être résolus simplement en allumant et en coupant l'alimentation, ou en débranchant/ rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage et de fonctionnement. Essayez d'effectuer des mesures simples à la fois sur l'apparil et sur le périphérique connecté. Si le problème est que la vente ou l'audio ne sont pas produits, ou que le fonctionnement lié HDMI ne fonctionne pas, la déconnexion/conNECTION du cable HDMI peut le résoudre. Lors de la reconnexion, voirlez à ne pas envrouler le cable HDMI car s'il est enroule, le cable HDMI peut ne pas bien s'adapter. Àprous la reconnexion, éteignez puis rallumez l'apparil et le périphérique connecté.

L'ampli-tuner AV contient un microprocesseur pour le traitement du signal et les fonctions de commande. Dans de très rares cas, de sérieuses interférences, des parasites provenant d'une source externe ou de l'électricité statique risquent d'entrainer un blocage. Dans le cas, peu probable, où cela se produit, débranche le cordon d'alimentation de la prise murale, attendez au moins 5 secondes, puis rebranche-ile.
- Notre société ne saurait être tenue pour responsable des dommages (teils que les frais de location de CD) dus aux mauvais enregistements causés par le dysfonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que ces données seront enregistrées correctement.

Lorsque l'appareil fonctionne de façon irrégulière	82
Essayez de redémarrer l'appareil	82
Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet apparéil sur leur valeur par défaut)	82
Dépannage	83
■ Alimentation	83
■ Audio	83

■ Modes d'écoute 85
Video 86
Commande liée 86
■ Tuner 87
■ Fonction BLUETOOTH 87
■ Fonction ZONE B 88
■ Télecommande 88
■ Afficheur 88
Autres 88

Lorsque l'appareil fonctionne de façon irrégulière

Essayez de redémarrer l'appareil

Redemarr lappieel pue resoudre le probleme. Ares aoar mis lappareil en veile, appuyez sur la touche ON/STANDBY de l'appareil principal pendant 5 secondes, plus redemrrez l'appareil. (Les reglages de I'appareil sont conserves.) Si le probleme ne s'est pas regle avec le redemarrage de I'appareil, debranchez les cordons d'alimentation ou le cable HDMI de I'appareil et des peripheriques raccordes puis rebranchez-les.

Rinitialisation de I'appareil (ceci reinitialise les parametes de cet appeareil sur leur valeur par defaut)

Si te redemarrage d'appareil ne regle pas le probleme, reinitialisez l'appareil et retablissee les reglages par defaut d'usine qu'il avait au moment de l'achat. Ceci peut resoudre le probleme. Si vous reinitialisez l'appareil, vos reglages seront reinitialisés à leurs valeurs par défaut. Assurez-vous de noter le contenu de vos reglages avant d'effectuer les actions suivantes.

1. Tout en maintainant enforcé CBL/SAT du sélecteur d'entrée de l'appareil principal avec l'appareil allumé, appuyez sur la touche ON/STANDBY.
2. "Clear" apparait sur I'afficheur et I'appareil returne en veile. Ne debranchez pas le cordon d'alimentation avant que Clear ne disparaisse de I'affcheur.

Dépannage

Alimentation

Lorsque l'appareil est mis sous tension, "AMP Diag Mode" apparait sur I'afficheur de I'appareil principal

La fonction du circuit de protection peut avoir ete activee. Si l'appareil passe soudainement en mode veille et que "AMP Diag Mode" apparait sur I'afficheur de I'appareil principal lorsqu'il est mis sou tension a nouveau, cette fonction diagnostique si I'appareil principal connait un dysfonctionnement ou s'il y a une anomalie avec le raccordement du cable d'enceinte. Lorsque le diagnostic est effectue, les messages suivants s'affichent.

CH SP WIRE	Si l'unité revient à l'état ON normal après l'apparition de CH SP WIRE sur l'afficheur, le cable d'enceinte peut avoir été court-circuit. Après avoir régèle l'alimentation de cet appeareil sur l'état de veille, rebranchez le cable d'enceinte. Entortillage les fils exposés de l'extrémité du cable d'enceinte de sorte qu'ils ne dépassent pas des bornes d'enceinte.
NG: *****	Si le fonctionnement a cessé avec "NG" sur l'afficheur, réglez immédiattement l'alimentation de cet appeareil sur l'état de veille et retirez la fiche d'alimentation de la prise. L'appareil peut connaître un dysfonctionnement. Contactez un revendeur.

L'appareil s'esteint de maniere inattendue

Si "5. Hardware" - "Power Management" - "Auto Standby" du menu Setup est activé, l'appareil passée automatiquement en mode veille.
La fonction du circuit de protection peut avoir ete activede parce que la temperature de l'appareil s'est elevede de forma onmale. En pareil cas, l'appareil se remet hors tension a chaque fois meme s'il est mis sous tension.Assurez-vous que I'appareil a suffisamment d'espace d'ereation autour de lui, attendez que la temperature de I'appareil diminue. Puis, remetteze-le sous tension.

AVERTISSEMENT: Si de la fumée, une odeur ou un bruit anormal est produit par l'appareil, débranchez immédiatement le cordon d'alimentation de la prise et contactez le revendeur ou l'assistance de notre société.

Audio

Assurez-vous que le microphone de configuration d'enceinte n'est plus connecté.
Vérifiez que le raccordement entre la prise de sortie du périhérique raccordé et l'entrée sur cet apparéil est bon.
Assurez-vous qu'aucun des cables de connexion ne soit pié, tordu ou endommagé.
Si te temoin MUTE clignote sur I'afficheur, appuyez sur de la telecommande pour annuler la mise en sourdine.
Lorsqu'un casque est branché à la prise PHONES, aucun son n'est émis par les enceintes.
Lorsque "4. Source" - "Audio Select" - "PCM Fixed Mode" dans le menu Setup est regle sur "On", aucun son n'est lu si des signaux autres que PCM entrent. Désactivez le paramètre.

Vérifiez les points suivants si ce qui précède n'a pas régle le problème.

（→p76）

Contents» Raccordements» Lecture» Configuration»

Aucun son n'est restitue par le téléviseur

• Passez le sélecteur d'entrée de cet apparéil sur la position de la prise à laquelle le télévisér est raccordé.
• Si le téléviser ne prend pas en charge la fonction ARC, avec une connexion par cable HDMI, raccordez le téléviser à cet apparé à l'aide d'un cable optonique.

Aucun son n'est restitue par le lecteur raccordé

• Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le lecteur est raccordé.
  Vérifie le réglage de la sortie audio numérique sur le périhérique raccordé. Sur certaines consoles deieux, telles que celles qui prennen en charge des DVD le réglage par défaut peut être sur off

Des parasites sont audibles

• Grouper à l'aide de colliers de serrage les cables à broches audio, les cordons d'alimentation, les cables d'enceinte, etc. peut dégrader la performance audio. Ne regroupez pas les cables ensemble.
• Un cable audio peut capter des interférences. Changez la position des cables.

Le début du signal audio reçu via la prise HDMI IN est inaudible

• Etant donne que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas demarrer immidiatement.

Le son s'affaiblit soudainement

• En cas d'utilisation de l'appareil pendant une période prolongée avec la température à l'intérieur de l'appareil au-dessus d'un certain niveau, le volume peut baisser automatiquement pour protéger les circuits.

■ Modes d'écoute

• Pour profiter de la lecture surroundique dans des formats comme le Dolby Digital, vous doivent effectuer un raccordement avec un cable HDMI, un cable coaxial numeroque ou un cable optonumberique pour les signaux audio. De meme, la sortie du son devra etre reglee sur la sortie Bitsstream du lecteur de disque Blu-ray, etc.
• Appuyez plusieurs fois sur i de la telecommande pour changer l'affichage de l'appareil principal, et vous pouvez vérifier le format d'entrée.
  Vérifie les points suivants si ce qui précède n'a pas régile le problème.

□ Impossible de selectionner le mode d'ecoute désire

• En fonction de l'état de connexion de l'enceinte, certains modes d'écoute ne peuvent pas être seLECTIONNes. Consultez "Disposition d'enceinte et Modes d'écoute seLECTIONNables" (→p48) ou "Formats d'entrée et Modes d'écoute seLECTIONNables" (→p54) dans "Mode d'écoute".

Aucun son n'est restitue au format Dolby TrueHD, Dolby Atmos ou DTS-HD Master Audio

• Si vous ne pouvrez pas reproduire du Dolby TrueHD, Dolby Atmos ou du DTS-HD Master Audio au format de la source, dans les réglages d'un lecteur de disques Blu-ray raccordé, réglez "BD videoe supplementary sound" (ou reencodage, son secondaire, audio supplémentaire de la videoe) sur "Off". Àpèr avoir changé le réglage, changez le mode d'écoute sur cette pour chaque source et confirmez.

A propos des signaux DTS

• Avec un support qui passé de façon soudaine de DTS à PCM, la lecture PCM peut ne pas demarrer immédiatement. En pareil cas, arrêtez la lecture sur votre lecteur pendant environ 3 secondes ou plus. Puis, repreneze la lecture. La lecture sera effectue normalement.
• Certeis lecteurs CD et LD ne permottent pas d'effectuer une lecture DTS même si le lecteur est branché numérique à cet apparéil. Si le signal DTS en cours de lecture a été traité (p. ex. réglage du niveau de sortie, conversion de la fréquence d'échantillonnage ou conversion des caractéristiques de la fréquence), ce apparéil ne le reconnait pas comme un authenticate signal DTS et un bruit pourrait se faire entendre.
• En lisant un programme compatible DTS, si vous utilisez des commandes comme la pause ou le saut sur votre lecteur, vous pouvez brievement percevoir un bruit. Il ne s'agit pas d'un dysfonctionnement.

Contents》Raccordements》Lecture》Configuration》

Vidéo

Vérifiez que le raccordement entre la prise de sortie du périhérique raccordé et l'entrée sur cet appareil est bon.
Assurez-vous qu'aucun des cables de connexion ne soit pié, tordu ou endommagé.
Lorsque l'imag du telsiseur est flou ou manque de nette, le cordon d'alimentation ou les cables de connexion de l'appareil neuvent avoir interfere. Dans ce cas, gardez une distance entre le cable d'antenne du telsiseur et les cables de l'appareil.
- Contrôlez la commutation de l'écran d'entrée sur le moniteur comme le téléviseur.

Vérifiez les points suivants si ce qui précède n'a pas régle le problème.

Aucune image n'apparait

• Passez le sélecteur d'entrée de cet apparéil sur la position de la prise à laquelle le lecteur est raccordé.

Aucune image provenant d'un périhérique raccordé à la prise HDMI IN

• Pour afficher une video provenant du lecteur raccordé sur l'écran du téléviser lorsqu'elle est en voille, vous doivent activer "5. Hardware" - "HDMI" - "HDMI Standby Through" dans le menu Setup. Pour des détails sur la fonction HDMI Standby Through, consultez "5. Hardware" - "HDMI" dans le menu Setup.
  Vérifier si "Resolution Error" apparait sur l'afficheur de l'appareil principal lorsque la video entrant par la prise HDMI IN ne s'affiche pas. Dans ce cas, le téléviseur ne prend pas en charge la résolution de la video entree provenant du lecteur. Changez le reglage du lecteur.
• Un fonctionnement normal de l'adaptateur HDMI-DVI n'est pas garantie. De plus, les signaux video provenant d'un ordinateur ne sont pas garantis.

Scintillagement des images

• Il est possible que la résolution du lecteur ne soit pas compatible avec la résolution du téléviseur. Si vous avez raccardé le lecteur à cet apparéil à l'aide d'un cable HDMI, changez la résolution de sortie sur le lecteur. Cela pourrait également être résolu en changeant le mode de l'écran sur le téléviseur.

La video et le son sont désynchronisés

• La video peut être en retard par rapport au son en fonction des réglages et de l'environnement de connexion de votre téléviseur. Appuyez sur Q de la télécommande pour afficher "Quick Menu", Sélectionnez "HDMI" - "A/V Sync" et effectuez les ajustements.

Commande liée

Aucune commande liée HDMI ne fonctionne avec les periphériques conformes CEC, comme un téléviseur

• Dans le menu Setup de l'appareil, réglez "5. Hardware" - "HDMI" - "HDMI CEC" sur "On".
• Il est également nécessaire de définir la liaison HDMI sur le périphérique conforme CEC. Vérifie le mode d'emploi.

Contents》Raccordements》Lecture》Configuration》

Tuner

La réception radio est mauvaise ou bien il y a beaucoup de parasites

• Verifiez à nouveau la connexion de l'antenne.
• Éloignez l'antenne du cordon de l'enceinte ou du cordon d'alimentation.
• Eloignez l'appareil de votre téléviseur ou de votre PC.
  Le passage de vehicules et d'avions a proximite peut provoquer des interferrences.
  Si les ondes radio sont bloquées par des murs en béton, etc la réception radio risque d'être mauvaise.
• Changez le mode de réception sur mono (→p38).
  Lors d'une reception AM, l'utilisation de la telecommande peut causeer des parasites.
• La réception FM peut être plus claire si vous vous servez de la prise de l'antenne murale utilisée pour le téléviseur.

Fonction BLUETOOTH

• Branchez/debranchez le cordon d'alimentation de l'appareil, ou mettez hors tension le périhérique compatible BLUETOOTH. Le redémarrage du périhérique compatible BLUETOOTH peut être efficace.
• Les péripériques compatibles BLUETOOTH doivent prendre en charge le profil A2DP.
• A cause de l'interfERENCE des ondes radio qui se produit, cet apparéil ne doit pas être utilisé à proximé d'appareils comme un four à microonde ou un téléphone sans fil, qui utilisent des ondes radio dans la plage de fréquence de 2,4 GHz.
• Un objet métallique à proximate de l'appareil peut avoir des effets sur les ondes radio, et la connexion BLUETOOTH peut s'avérer impossible Vérifie les points suivants si ce qui précède n'a pas règla le problème.

□ Impossible de se connecter à cet apparéil

• Vérifiez si la fonction BLUETOOTH du pérophérique compatible BLUETOOTH est activée.

La lecture de la musique n'est pas disponible sur l'appareil, meme après une connexion BLUETOOTH reussie

Lorsque le volume du son de toute periphérique compatible BLUETOOTH est regle sur faible, l'audio peut ne pas etre lu. Montez le volume du periphérique compatible BLUETOOTH.
- En fonction du périhérique compatible BLUETOOTH, le sélection Envoi/Réception peut être équipé. Sélectionner le mode Envoi.
- Selon les caractéristiques ou les specifications de votre périhérique compatible BLUETOOTH, la lecture sur cet apparéil peut être impossible.

Le son est interrompu

• Il pourrait y avoir un problème avec le périphérique compatible BLUETOOTH. Vérifie les informations sur une page Web.

La qualite du son est mauvaise apres la connexion d'un periphérique compatible BLUETOOTH

• La réception BLUETOOTH est de faible qualité. Rapproche le périhérique compatible BLUETOOTH de l'appareil ou retirez tout obstacle entre le périhérique compatible BLUETOOTH et cet apparéil.

■ Fonction ZONE B

□ Impossible de restituer vers ZONE B le son des appareils AV raccordés de façon externe

• Pour produit de l'audio en ZONE B, reglez la destination de sortie de l'audio sur "ZONE A+B" ou "ZONE B".

（-p42）

Télécommande

Assurez-vous que les piles ont ete inserees en respectant la polarite.
- Insérez des piles neuves. Ne mélangez pas différents types de piles ou des piles neuves et usagées.
Assurez-vous que le capteur de l'appareil principal n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent inverseur. Déplacez-le à nouveau si nécessaire.
- Si l'appareil principal est installé sur une étagère ou dans un meuble avec des portes en verre teinté ou si les portes sont fermées, la télécommande peut ne pas fonctionner normalement.

■ Afficheur

L'afficheur ne s'allume pas

Lorsque la fonction Dimmer fonctionne, I'afficheur peut diminuer. Appuyez sur la touche DIMMER et modifiez le niveau de luminosite de I'afficheur.

（→p9）

Autres

Un bruit étrange peut provenir de l'appareil
Si you avz branche un autre peripheque a la mme pris murale que cet appareil, un brut e range peut et d'influence de l'autre appareil. Si le symptome est resolu en debranchant la fiche d'alimentation de I'autre appareil, utilisez des prises differentes pour cet appareil et I'autre appeil.
Le message "Noise Error" s'affiche durant le calibrage de piece AccuEQ
Cela peut etre provoque par un dysfonctionnement dans l'unité de suaive enceinte. Verifie la sortie de I'enceinte, etc.
Les résultats de mesure du Calibrage de piece AccuEQ indiquent des distances différentes avec les enceintes que les distances réelles
- Certaines erreurs peuvent se produit dans les résultats des mesures en fonction des enceintes que vous utilisez. Si c'est le cas, effectuez les réglages dans "2. Speaker" - "Distance" du menu Setup.

À propos de l'interface HDMI

Fonctions compatibles

HDMI (High Definition Multimedia Interface pour Interface Multimédia Haute Définition) est une norme d'interface numérique permettant de raccarder des téléviseurs, des videoprojecteurs, des lecteurs de disques Blu-ray/DVD, des symtoniseurs numeriques et d'autres composants video. Jusqu'à partir, plusieurs cables video et audio différents étaient nécessaires pour raccarder des apparèels AV. Avec la norme HDMI, un seul cable permit la transmission de signaux de commande, de signaux video et audio numeriques (PCM 2 canaux, audio numérique multicanal et PCM multicanal).

Fonction HDMI CEC

En raccordant un périhérique conforme avec la Specification CEC (Consumer Electronics Control) de la norme HDMI à l'aide d'un cable HDMI, de nombreuses commandes liées deviennent possibles entre les périhériques. Cette fonction permet differentiate commandes de liaison avec des lecteurs comme commuter les selecteurs d'entrée verrouillant un lecteur, régler le volume de cet apparéil à l'aide de la télécommande d'un télévisér etmettre automatiquement en voille cet apparéil lorsque le télévisér est étêt.

L'appareil est concu pour pouvoir étabir une liaison avec les produits repondant à la norme CEC, cependant la commande liée n'est pas toujours garantie avec tous les périphériques CEC. Pour que les fonctions liées marchent correctement, ne raccorde pas plus d'appareil compatibles CEC aux prises HDMI que le nombre précisé ci-dessous.

• Lecteurs de disque Blu-ray/DVD : jusqu'à 3 apparueils
• Enregistreurs de disque Blu-ray/DVD : jusqu'à 3 apparéils
• Tuner TV par cable, tuner numérique terrestre et tuner par diffusion satellite : jusqu'à 4 appareils

La commande a eté vérifiée avec les périhériques suivants : (À compter de janvier 2019)

Téléviseurs de marque Toshiba; téléviseurs de marque Sharp; lecteurs compatibles RHD de marque Onkyo et Integra; Lecteurs et enregistrures de marque Toshiba; lecteurs et enregistrures de marque Sharp (lorsqu'il est utilisé avec un téléviseur de marque Sharp)

ARC (Audio Return Channel pour Gestion du Retour Audio) :

En raccordant un téléviseur compatible ARC avec un seul cable HDMI, vous pouvè reproductive le son et la vente de cet apparéil vers le téléviseur, et également envoyer le son du téléviseur vers cet apparéil.

HDMI Standby Through :

Meme si cet apparéil est en mode veille, les signaux entrant depuis les apparéils AV peuvent être transmis au téléviseur.

3D：

Vous pouvez transmettre les signaux video 3D provenant des apparciels AV vers le téléviseur.

4K：

Cet apparéil prend en charge les signaux video 4K (3840×2160p) et 4K SMPTE (4096×2160p).

Lip Sync :

Ce réglage corige automatiquement la désynchronisation entre les signaux video et audio en se basant sur les informations provenant du téléviseur compatible Lip Sync HDMI.

Protection du droit d'auteur :

La prise HDMI de cet apparéil est conforme aux normes Revision 1.4 et Revision 2.2 du HDCP (High-bandwidth Digital Content Protection), un système de protection contre la copie des signaux video numériques. Les autres péripériques connectés à l' apparéil doivent aussi être conforme aux normes HDCP.

Contents》Raccordements》Lecture》Configuration》

Formats audio pris en charge

PCM linéaires 2 canaux: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits

PCM linéaire multicanaux: 7.1 maximum, 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits

Bitstream : Dolby Atmos, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS:X, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS 96/24, DTS-ES, DTS Express

DSD: Taux d'échantillonnage pris en charge : 2,8 MHz

Votre lecteur de disques Blu-ray/DVD doit aussi être compatible avec la sortie HDMI des formats audio ci-dessus.

Résolutions prises en charge

HDMI IN1 à IN4 : Technologie de protection du droit d'auteur : HDCP1.4/HDCP2.2

Color space (Color Depth): -720×480i 60 Hz, 720×576i 50 Hz, 720×480p 60 Hz, 720×576p 50 Hz, 1920×1080i 50/60 Hz, 1280×720p 24/25/30/50/60 Hz, 1680×720p 24/25/30/50/60 Hz, 1920×1080p 24/25/30/50/60 Hz, 2560×1080p 24/25/30/50/60 Hz, 4K (3840×2160p) 24/25/30 Hz, 4K SMPTE (4096×2160p) 24/25/30 Hz : RGB/YCbCr4:4:4 (8/10/12 bits), YCbCr4:2:2 (12 bits)

• 4K (3840×2160p) 50/60 Hz, 4K SMPTE (4096×2160p) 50/60 Hz: RGB/YCbCr4:4:4 (8 bits), YCbCr4:2:2 (12 bits), YCbCr4:2:0 (8/10/12 bits)

Contents》Raccordements》Lecture》Configuration》

\section*{Caracteristiques générales}

Partie de l'amplificateur

Puisance de sortie nominale (FTC) (Nord-americain)
Avec 8 ohms de charge, deux canaux entraines, de 20-20 000 Hz;
puissance RMS minimale 80 watts nominaux par canal, avec pas plus de 0,08 % de distorsion harmonique totale de 250 milliwatts de sortie nominale.

Puisance de sortie nominale (IEC) (Autres) 5 canaux × 135 W a 6 ohms, 1 kHz, 1 canal entraine de 1 % DHT

Puisance de sortie effective maximum (Nord-americain) 155 W à 6 ohms, 1 kHz, 1 canal entraine de 10% DHT

Puisance de sortie effective maximum (IEC) 5 canaux × 155 W a 6 ohms, 1kHz 1 canal entraine de 10 % DHT (Europêns)

Puisance de sortie effective maximum (JEITA) 5 canaux × 155 W a 6 ohms, 1kHz 1 canal entraine de 10% DHT (Asie et Australiae)

Puisance dynamique (^*) IEC60268-Puisance de sortie maximale a court terme 160 W (3Ω, avant) 125 W (4Ω, avant) 85 W (8Ω, avant)

THD+N (DHT Distorsion harmonique totale+bruit) 0,08% (20 Hz - 20 000 Hz, mi-puissance)

Sensibilité et impédance d'entrée 200 mV/47 kΩ (LINE (RCA))

Niveau de sortie RCA et impédance nominale
1 V/470 Ω (SUBWOOFER PRE OUT)
1 V/2,3 kΩ (ZONE B LINE OUT)

Réponse en fréquence 10 Hz - 100 kHz/+1 dB, -3 dB (Direct)

Spécicités de la commande de tonalité ±10 dB, 20 Hz (BASS) ±10 dB, 20 kHz (TREBLE)

Rapport signal-bruit 109 dB (IHF-A, LINE IN, SP OUT)
Impedance d'enceinte 4 Ω - 16 Ω
Puisance de sortie nominale du casque 80 mW + 80 mW (32 Ω, 1 kHz, 10 %)
Impedance de casque prise en charge 8 Ω - 600 Ω
Réponse en fréquence du casque 10 Hz - 100 kHz

Partie du tuner

Réglage de la plage de fréquence FM 87,5 MHz - 107,9 MHz (nord-américain) 87,5 MHz - 108,0 MHz, RDS (Autres)

Sensibilité au repos 50 dB (FM MONO)
1,0 μV, 11,2 dBf (IHF, 1 kHz, 100 % MOD)
Réglage de la plage de fréquence AM
530 kHz - 1710 kHz (nord-américain)
522/530 kHz - 1611/1710 kHz (Autres)

Chaine prerégrée 40

Partie BLUETOOTH

Système de communication Caracteristique BLUETOOTH version 4.2

Bande de fréquence
Bande 2,4 GHz

Méthode de modulation FHSS (Freq Hopping Spread Spectrum pour Étalement de spectre par saut de fréquence)

Contents》Raccordements》Lecture》Configuration》

Profils BLUETOOTH compatibles

A2DP 1.3

AVRCP 1.5

HFP(Profil mains-libres) 1.6

HSP(Profiloreille)es 1.2

SPP(Profil Port série) 1.2

Codes pris en charge

SBC

AAC

Portee de transmission (A2DP)

20 Hz - 20 kHz (Fréquence d'échéantillonnage 44,1 kHz)

Portee de communication maximale

Ligne de mire d'environ 15 m (*)

• La portée effective peut varier selon des facteurs comme les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel etc.

Général

Alimentation

120 V CA, 60 Hz (nord-américain)

220-240VCA,50/60Hz (autres)

Consummation d'energie

445 W (nord-américain)

465 W (autres)

0,1 W (Mode veille complet) (nord-américain)

0,2 W (Mode veille complet) (Autres)

0,1 W (HDMI CEC) (nord-américain)

0,2 W (HDMI CEC) (Autres)

38,6 W (Pas de son) (nord-américain)

34,2 W (Pas de son) (Autres)

25,7 W (HDMI Standby Through) (nord-américain)

24,4 W (HDMI Standby Through) (Autres)

Dimensions (1× H× P)

435mm× 160mm× 328mm

Puisance maximum de radiofrequence emise dans la(les) bande(s) de

fréquence (Européens)

2402 MHz - 2480 MHz (4 dBm (p.i.r.e.))

HDMI

Entree

IN1 (BD/DVD), IN2 (GAME), IN3 (CBL/SAT), IN4 (STRM BOX)

Sortie

OUT

Supportes

Audio Return Channel, 3D, 4K 60 Hz, 6G, HDR10, BT.2020, HLG, Dolby

Résolution video maximum

4K 60 Hz (YCbCr 4:4:4)

Résolutions d'entrée supportées

EntreeHDMI

4K, 1080p/24, 1080p, 1080i, 720p, 480p/576p

• Les signaux sont produits depuis la prise HDMI OUT de cet apparéil vers le télévisueur avec la même résolution que l'entrée. En utilisant un télévisueur qui prend en charge le 4K, les signaux video HDMI 1080p peuvent également être produits en 4K.

Entres audio

Numérique

OPTICAL (TV)

COAXIAL (CD)

Analog

CD,AUX,PC

Contents》Raccordements》Lecture》Configuration》

Sorties audio

Analog

ZONE B LINE OUT

2 SUBWOOFER PRE OUT

Sorties enceintes

FRONT L/R (Les modèles nord-américains supportent les fiches bananes.).

CENTER, SURROUND L/R

Casques

PHONES (Avant, 6,3 mm, 1/4")

Autres

Configuration micro : 1 (Avant)

USB:1 (Alimentation quinquem/1,0A)

Les caractéristiques techniques et fonctionnalités peuvent changer sans préavis.

Licence et marque commerciale

Panneau frontal» Panneau arriere» Telekomande>

ONKYO

SN 29403602A_FR
