Type de produit	Barre de son
Marque	Martin Logan
Modèle	Motion SLM X3
Réponse en fréquence	120 - 23 000 Hz ± 3 dB
Dispersion	80° × 80°
Sensibilité	93 dB à 2,83 volts/mètre
Impédance nominale	4 Ohms (compatible 4, 6 ou 8 Ohms)
Fréquence de coupure	3 000 Hz (conception deux voies)
Haut-parleur d’aigus	3 transducteurs Motion pliés (1 x 1,4 po / 2,6 x 3,6 cm)
Haut-parleur de graves	6 cônes en papier de 4 po (10,2 cm)
Type de boîtier	Scellé
Puissance ampli recommandée	20 - 140 watts
Bornes de raccordement	Style poussoir (accepte fils nus ou broches)
Poids	5,9 kg (13 lbs)
Dimensions (avec support mural)	16,2 x 122 x 9,8 cm (6,3 x 48 x 2 po)
Alimentation	Secteur (via amplificateur externe)
Rodage	72 heures à 90 dB avant écoute critique
Installation murale	Support mural fourni, visserie non fournie
Entretien et nettoyage	Chiffon microfibres ou brosse douce, pas de produits nettoyants
Sécurité	Ne pas exposer à l’eau ou à l’humidité ; éteindre l’ampli avant câblage
Protection magnétique	Non blindée : tenir à distance des écrans CRT
Service client	[phone] / [e-mail]
Garantie	90 jours automatique, 5 ans sur enregistrement dans 30 jours

FOIRE AUX QUESTIONS - Motion SLM X3 Martin Logan

Comment installer la barre de son Motion SLM X3 au mur ?

Utilisez le gabarit et le support mural fournis. Marquez les trous, percez des avant-trous de 1/8 po, puis fixez le support avec des vis (non fournies). Suspendez l'enceinte en guidant le boulon de montage dans le trou de serrure. Assurez-vous que le mur supporte le poids.

Quel est le temps de rodage recommandé pour cette enceinte ?

Un rodage d'environ 72 heures à un niveau d'écoute moyen de 90 dB est nécessaire avant toute écoute critique.

Comment nettoyer les enceintes Motion SLM X3 ?

Utilisez un chiffon exempt de poussière (microfibres) ou une brosse à poils doux. Ne vaporisez jamais de produits nettoyants sur les haut-parleurs.

Puis-je placer la barre de son près de ma télévision ?

Oui, mais à au moins 60 cm (2 pieds) d'un téléviseur à écran cathodique (CRT), car l'enceinte n'est pas blindée magnétiquement.

La lumière du soleil peut-elle endommager mes enceintes ?

Oui, une exposition prolongée aux rayons UV peut détériorer le boîtier et les cônes. Évitez le soleil direct, surtout à travers une vitre (filtre partiellement les UV).

Que faire si aucun signal de sortie n'est entendu ?

Vérifiez que l'ampli et la source sont allumés et en lecture. Contrôlez les câbles d'enceinte et les connexions. Testez d'autres câbles interconnectés. Si le problème persiste, contactez le service client.

Quelle est la garantie de la Motion SLM X3 ?

Une garantie limitée automatique de 90 jours. Vous pouvez obtenir une garantie de 5 ans en enregistrant le produit sur www.martinlogan.com dans les 30 jours suivant l'achat.

Où trouver le numéro de série de ma barre de son ?

Le numéro de série se trouve derrière l'enceinte, sous les bornes de raccordement, ainsi que sur l'emballage du produit.

Comment contacter le service client Martin Logan ?

Le service client est joignable du lundi au vendredi, de 8h à 17h (heure centrale) au [phone] ou par courriel à [e-mail].

Que signifie le symbole WEEE sur le produit ?

Le symbole WEEE (poubelle barrée) indique que ce produit ne doit pas être jeté avec les déchets ménagers. Il doit être recyclé via les filières spécifiques aux déchets électroniques, conformément à la directive UE 2002/96/CE.

MODE D'EMPLOI Motion SLM X3 Martin Logan

Guide de l'utilisateur

Avertissement!

• Pour les réparations, faites appel à un technicien compétent.

Pour éviter les risques d'incendie ou de décharge électrique, n'exposez pas ce module aux vapeurs d'eau ni à l'humidité. - Veuillez éteindre l'amplificateur en cas de conditions anormales. - Ne poussez pas l'enceinte au-delà de sa puissance nominale. - Pour éviter les blessures, cet appareil doit être bien fixé au mur, conformément aux instructions d'installation.

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence

d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en

matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

Raccordement. 14

Installation. 14

Rodage 14

Installation sur un mur 14

Communique avec le service à la clientèle... 17

Renseignements Généraux 17

Renseignements sur la garantie 17

Numéro de Série 17

Service 17

Spécifications 18

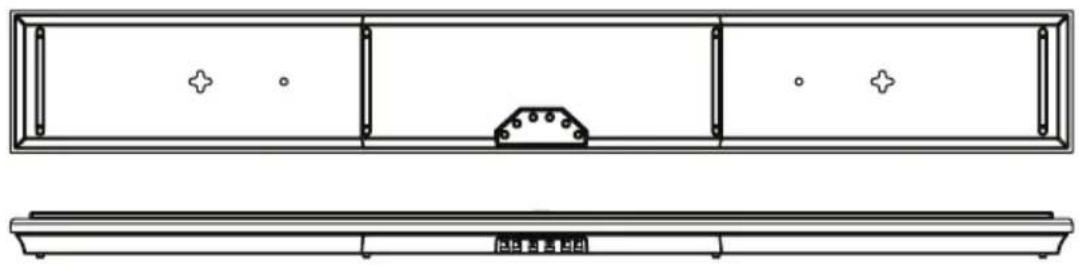

Plans dimensionnels 19

Numéro de Série :

Veuillez inscrire votre numéro de série ici pour pouvoir vous y référer facilement. Vous aurez besoin de ce renseignement lorsque vous remplirez votre enregistrement à la garantie. Le numéro de série est situé près des bornes de raccordement et sur l'emballage du produit.

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août

2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particuliers. À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union Européenne de reprise et de recycler ce produit gratuitement.

Pour couvrir le distributeur le plus proche, communiquez avec le revendeur du produit, envoyez un courriel à [e-mail] ou consultez le site Web martinlogan.com.

Notez que seul le produit est régï par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

Raccordement

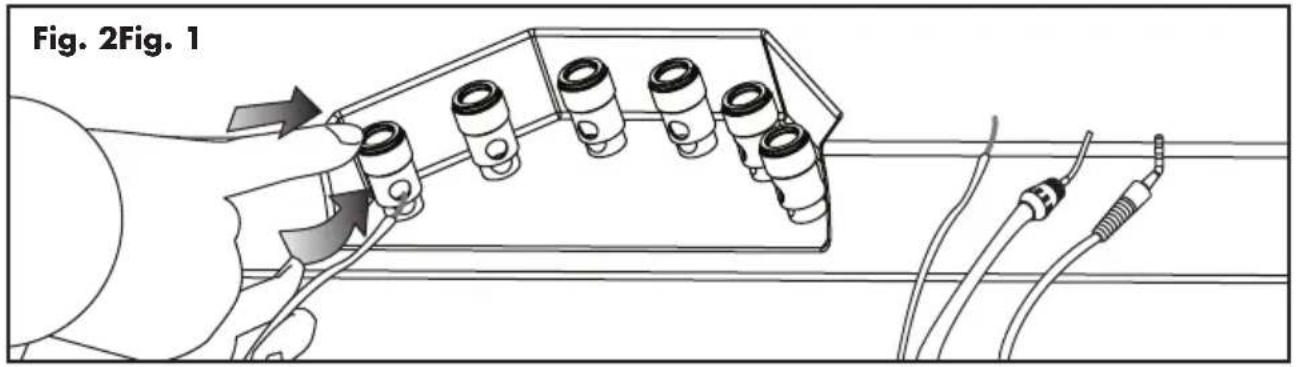

Ces enceintes sont dotées de bornes de raccordement facile à utiliser de style bouton-poussoir qui acceptent les fils nus ou les broches (fig. 1). Attribuez la même couleur aux bornes (+) et (-) sur l'enceinte et l'amplificateur. Assurez-vous que tous les raccords sont bien faits.

AVERTISSEMENT! Éteignez l'amplificateur avant de faire des raccordements ou d'interrompre tout raccordement de signal!

Installation

AVERTISSEMENT! Une installation autre que celle décrite dans le présent document exige des documents particuliers de MartinLogan.

Remarque: Cette enceinte n'est pas dotée d'une protection magnétique; par conséquent, vous ne devez pas la placer directement à côté ou au-dessus d'une télévision dotée d'un écran à tube cathodique (CRT).

RODAGE

Un rodage d'environ 72 heures à 90 dB (niveau d'écoute moyen) est nécessaire avant toute écoute critique.

Installation sur un MUR

Remarque : ces instructions supposent que la surface de montage est un cadre en bois standard et une construction en gyproc. Si vous souhaitez utiliser une autre surface de montage, consultez un entrepreneur cautionné.

Outils requis (non compris) :

• Règle Niveau
• Perceuse électrique et trousseaux de 1/4 po et 1/8 po
• Tournevis Phillips

Matériel nécessaire (compris) :

(1) gabarit d'installation (1) support mural

Matériel nécessaire (non compris) :

(3) vis à tôle Phillips 1,5 po (3) ancrages à gyproc

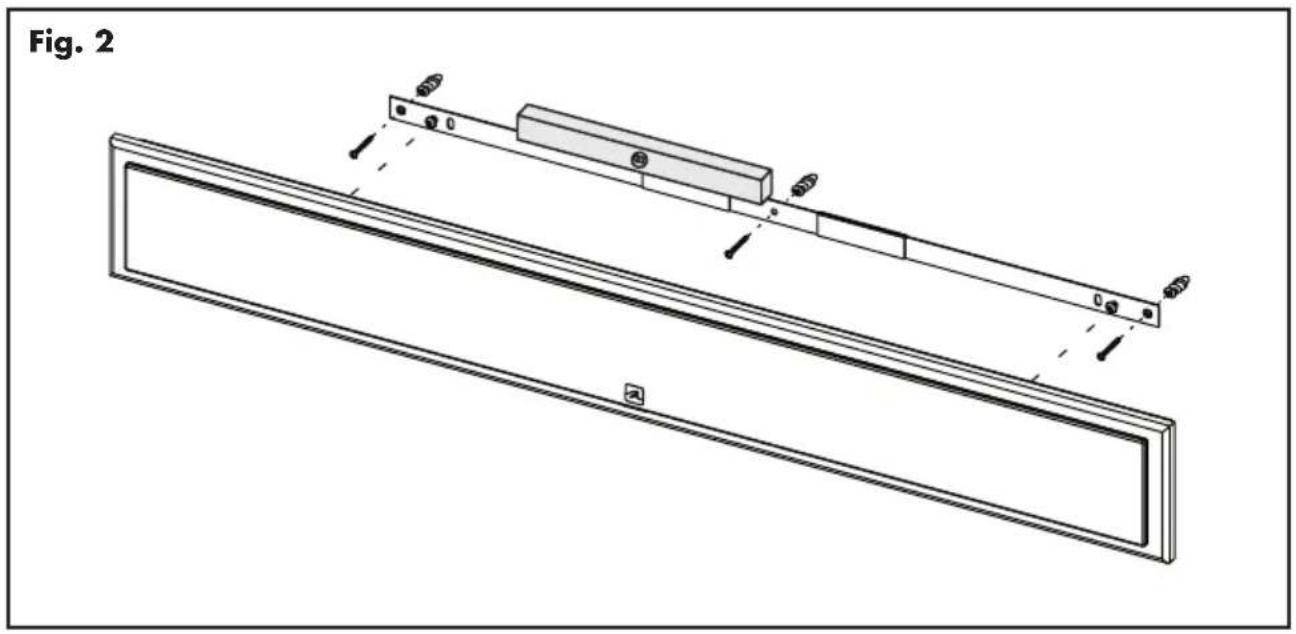

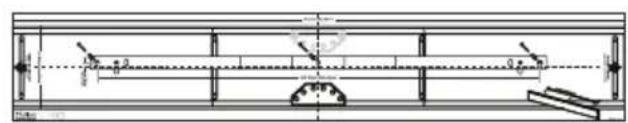

1 Déterminez l'emplacement de montage à l'aide d'un niveau et du gabarit d'installation. 2 Marquez l'emplacement des trous de guidage. 3 Percez les trous de guidage à l'aide d'un trépan de 1/8 po. Si le trou de guidage NE TOUCHE PAS un montant, élargissez le trou de guidage à

À l'aide d'un trépan de 1/4 po, puis installez un ancrage mural à cet endroit (fig. 2).

4. À l'aide de vis Phillips de 1,5 po, montez le ou les supports muraux, tel qu'indiqué (fig. 2). 5. Suspendez l'enceinte, en guidant le boulon de montage mural dans le trou de serrure.

Outils requis (non compris) :

• Tournevis Phillips

Matériel nécessaire (compris) :

• 8 - vis Phillips de 3/4 po Supports horizontal

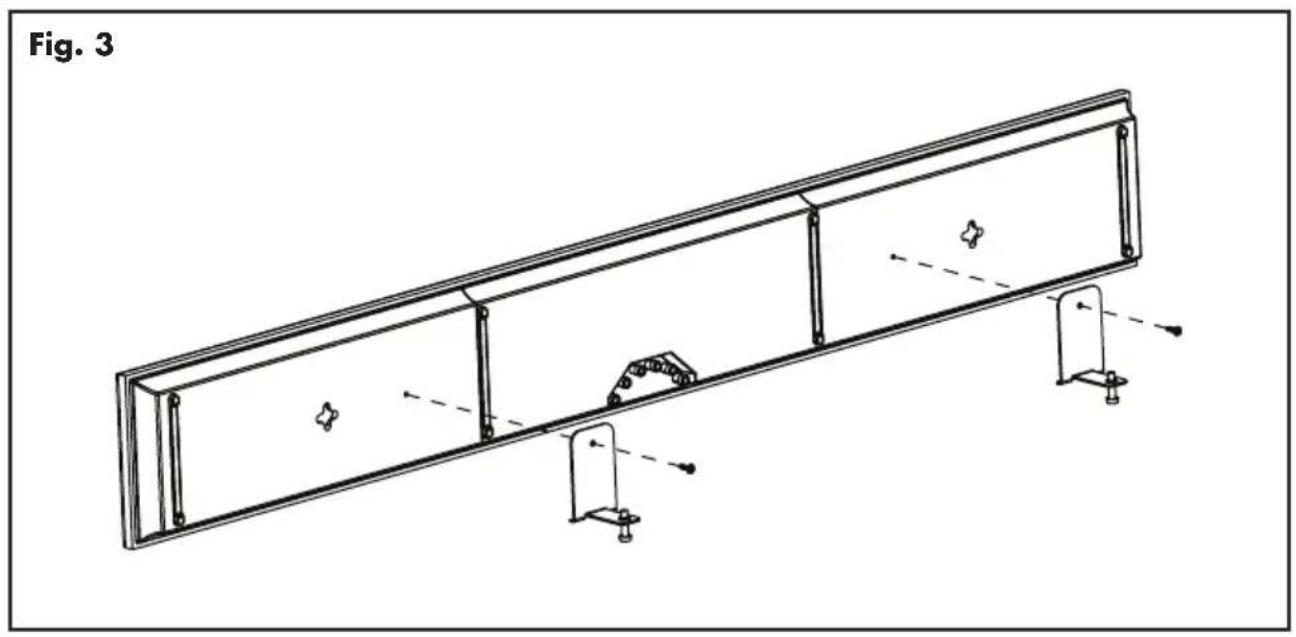

1 À l'aide d'un tournevis Phillips et d'une vis no 8 x 3/4 pouce, fixez les deux supports horizontaux à la partie arrière de l'enceinte (fig. 3). 2 À l'aide d'un tournevis Phillips et d'une vis #8 × 3/4 po, fixez les supports horizontaux sur la partie arrière de l'enceinte (fig. 3).

Comment nettoyer les enceintes?

Utilisez un linge exempt de poussière (comme un linge en microfibres) ou une brosse à poils doux pour enlever la poussière sur les enceintes. Ne vaporisez pas de produits nettoyants sur les haut-parleurs ou à proximité de ceux-ci.

Nous n'avons aucun produit préféré et nous sommes les appareils électro\-niques et les câbles de façon assez interchangeable. Nous vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre cœur. Les revendeurs sont toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio supplémentaire.

Peut-il y avoir une interaction entre mes enceintes et la télévision dans mon système a/v?

Oui. Ces enceintes ne sont pas protégées et doivent être placées à au moins deux pieds d'une télévision dotée d'un écran à tube cathodique (CRT).

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes?

Nous recommandons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

Aucun signal de sortie

• Vérifiez que toutes les composantes du système sont allumées et que le matériel source est lu.
• Vérifiez les câbles de l'enceinte et les raccords.
• Vérifiez tous les câbles interconnectés.
• Si vous n'êtes pas capable de résoudre votre problème, veuillez communiquer avec votre revendeur ou le service à la clientèle de MartinLogan.

Communique avec le service à la clientéle

Le service à la clientèle de MartinLogan est disponible du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) en composant le

[phone] ou en envoyant un courriel à l'adresse [e-mail].

Renseignements sur la garantie

Vos enceintes sont vendues avec une garantie limitée automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de cinq ans. Pour obtenir la garantie limitée de cinq ans, vous devez remplir et retourner le certificat d'enregistrement à MartinLogan dans les 30 jours qui suivent la date d'achat. Pour plus de commodité, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d’avoir une carte d’enregistrement à la garantie dûment remplie dans ses dossiers. Si vous n’avez pas reçu de certificat d’enregistrement à la garantie avec vos nouvelles enceintes, il vous est impossible de savoir si vous avez reçu des enceintes neuves. Le cas échéant, communiquez avec votre revendeur MartinLogan.

NUMERO De série

Un numéro de série est situé derrière l'enceinte, directement sous les bornes de raccordement. Le numéro de série est également inscrit sur l'emballage du produit.

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit:

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les produits distribués par ce distributeur ou par l'entremise de celui-ci conformément à sa garantie applicable. 2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'œuvre et transport) seront assumés par le propriétaire du produit MartinLogan. 3 Si, après avoir possédé l'enceinte pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

Réponse de Fréquence

Dispersion

Sensibilité.

Impedance

Fréquence de Raccord. Haut-parleur Pâte Fréquence. 1

Haut-parleurs de Basse Fréquence. Boîtier Composantes

Puissance d'Amplificateur Recommandée. Bornes de Raccordement. Poids Dimensions avec support mural (HxLxP).....

MartinLogan MOTION SLM X3

120-23 000 Hz ± 3 dB

80^ × 80^

93 dB à 2,83 volts/mètre

4 Ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms.

3 000 Hz (conception deux voies)

Trois 1 po x 1,4 po (2,6 cm x 3,6 cm)

Transducteur motion plié avec diaphragme de

5,25 po × 1,75 po{13,3cm × 4,4 cm}.

Six cônes en papier de 4 po (10,2 cm).

Scellé

Inducteurs à bobine d'air sur mesure.

Condensateurs à pellicule polyester en série et condensateurs DF electrolytiques bas en parallèle.

Protection thermique et courant général du système.

20-140 watts

Style poussoir

13 lbs. (5,9kg)

6,3 po x 48 po x 2 po

(16,2 cm × 122 cm × 9,8 cm)

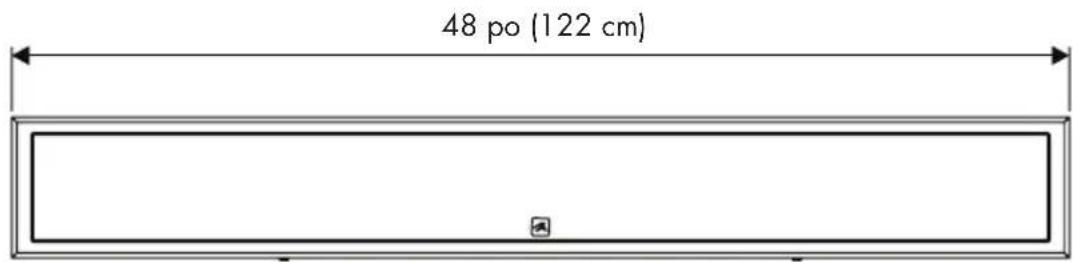

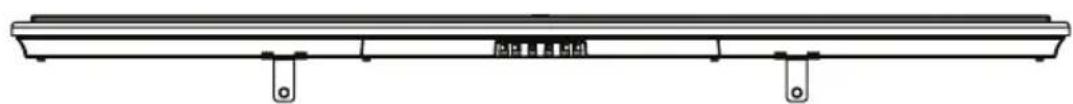

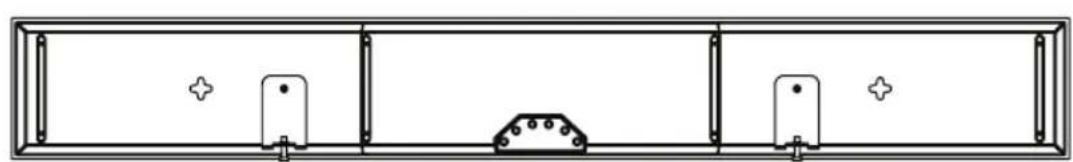

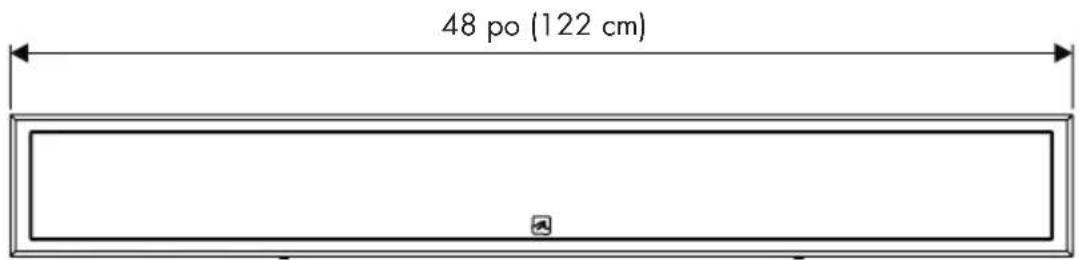

Martinlogan MOTION SLM X3: avec support

Lawrence, Kansas, USA tel. [phone] télécc. 785.749.5320 www.martinlogan.com
