FOIRE AUX QUESTIONS - Dominion d110 JL Audio

Quel est le poids du JL Audio Dominion d110 ?

Le JL Audio Dominion d110 pèse environ 22,7 kg.

Comment connecter le caisson de basses à mon amplificateur ?

Utilisez un câble RCA pour connecter la sortie de votre amplificateur à l'entrée du caisson de basses. Assurez-vous que l'amplificateur est éteint lors de la connexion.

Le caisson de basses ne fonctionne pas, que faire ?

Vérifiez que le caisson est correctement alimenté et que le câble d'alimentation est branché. Assurez-vous également que les connexions RCA sont sécurisées et que l'amplificateur est allumé.

Comment régler le niveau de basses ?

Utilisez le bouton de réglage du niveau sur le caisson de basses pour ajuster le volume des basses selon vos préférences.

Quelles sont les dimensions du JL Audio Dominion d110 ?

Les dimensions du JL Audio Dominion d110 sont de 38,1 cm de hauteur, 37,5 cm de largeur et 38,1 cm de profondeur.

Puis-je utiliser le caisson de basses avec un système audio home cinéma ?

Oui, le JL Audio Dominion d110 est compatible avec les systèmes audio home cinéma et peut être utilisé comme caisson de basses dans votre configuration.

Comment optimiser le placement du caisson de basses ?

Pour un meilleur son, placez le caisson de basses dans un coin de la pièce ou près d'un mur, mais évitez de le bloquer dans un espace confiné.

Quelles sont les spécifications techniques du caisson de basses ?

Le JL Audio Dominion d110 a une réponse en fréquence de 25 Hz à 200 Hz et est équipé d'un haut-parleur de 10 pouces.

Le caisson émet des bruits étranges, que faire ?

Vérifiez les connexions et assurez-vous qu'il n'y a pas de vibrations autour du caisson. Si le problème persiste, contactez le service client de JL Audio.

Est-ce que le caisson de basses dispose d'une garantie ?

Oui, le JL Audio Dominion d110 est généralement livré avec une garantie limitée de 2 ans. Vérifiez les détails spécifiques dans le manuel d'utilisation.

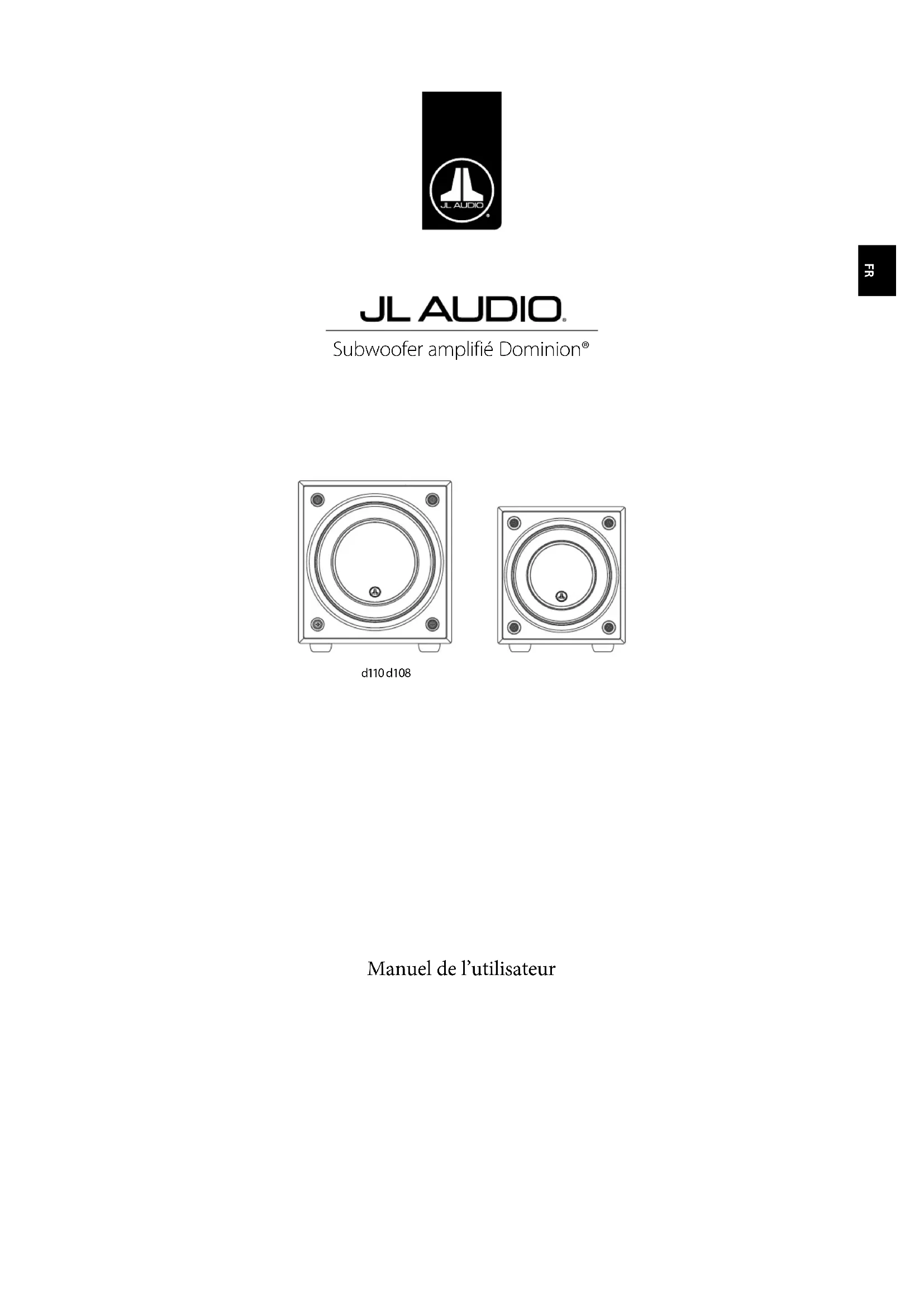

MODE D'EMPLOI Dominion d110 JL Audio

Manuel de l'utilisateur

Instructions importantes sur la sécurité

AVERTISSEMENT: POUR RÉDUIRE TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU L'HUMIDITE.

Attention

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVIR

ATTENTION: POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE Cache. AUCUNE PIECE INTERNE RÉPARABLE PAR L'UTILISATEUR. CONFIEZ LES RÉPARATIONS À DES TECHNICIENS QUALIFIÉS.

1. Lire les instructions - Lisez toutes les instructions relatives à la sécurité et à l'utilisation avant de faire fonctionner le subwoofer.
2. Conservez les instructions relatives à la sécurité et à l'utilisation afin de pouvoir les consulter ultérieurement.
3. Tenir compte des avertissements - Respectez tous les avertissements indiqués sur le subwoofer et dans le manuel d'utilisation.
4. Suivre les instructions - Toutes les instructions de fonctionnement et d'utilisation doivent être suivies.
5. Eau et humidité - Le subwoofer NE DOIT PAS être utilisé à proximité d'une source d'eau, telle qu'une baignoire, un lavabo, un évier, un lave-linge, dans un sous-sol humide, près d'une piscine, etc.
6. Ventilation - Le subwoofer doit être placé de sorte que son emplacement ou sa position ne nuisent pas à une bonne ventilation. Par exemple, le subwoofer ne doit pas être placé sur un lit, un canapé, un tapis, ou toute autre surface similaire susceptible de bloquer le flux d'air sur les ailettes du dissipateur thermique. Si le subwoofer est « encastré » dans l'installation, veillez à ce que la circulation de l'air vers le dissipateur thermique à l'arrière du subwoofer ne soit pas entravée. Ne couvrez pas le dissipateur thermique du subwoofer avec des nappes, des rideaux, etc.
7. Chaleur et flammes - Le subwoofer ne doit pas être installé à proximité d'une source de chaleur telle qu'un radiateur, une bouche de chauffage, un poêle, une cheminée, ou tout autre dispositif produisant de la chaleur. Ne posez pas de bougies sur ou à côté du subwoofer.
8. Sources d'alimentation - Branchez le subwoofer uniquement au type d'alimentation indiqué dans le manuel d'utilisation ou sur la plaque signalétique placée sur le subwoofer.
9. Protection du cordon d'alimentation - Le cordon d'alimentation doit être disposé de sorte à éviter d’être piétiné ou pinç par des objets placés sur ou contre lui. Faites particulièrement attention aux cordons au niveau des fiches, des prises murales, et du point de sortie du subwoofer.
10. Nettoyage - Le subwoofer doit être nettoyé conformément aux instructions fournies dans le manuel d'utilisation.
11. Périodes de non-utilisation - Le cordon d'alimentation du subwoofer doit être débranché de la prise de courant lorsqu'il n'est pas utilisé pendant une longue période.

Le symbole de l'éclair terminé par une flèche une « tension dangereuse » non isolée à l'intérieur du produit. Cette tension peut avoir une force suffisante pour constituer un risque de choc électrique.

Le symbole d'un point d'exclamation dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation et d'entretien importantes dans la documentation accompagnant le produit.

1. Protection contre la foudre et la surtension - Débranchez le subwoofer de la prise murale en cas d'orage et/ou de coupures de courant récurrentes afin d’éviter les dégâts consécutifs à une surtension.
2. Intrusion d'objet ou de liquide - Prenez soin de ne pas faire tomber d'objets dans l'appareil et de ne pas déverser de liquides sur le boîtier du subwoofer. N'exposez pas le subwoofer aux gouttes d'eau et éclaboussures de liquides. Ne posez pas d'objets contenant de liquides sur ou à côté du subwoofer. Par exemple, des vases, boissons, lampes à combustible liquide, etc.
3. Dégâts nécessitant réparation - Confiez la réparation du subwoofer à du personnel qualifié dans les cas suivants:

a. Le cordon d'alimentation ou la fiche ont été endommagés. b. Des objets sont tombés ou du liquide a été versé sur le subwoofer. c. Le subwoofer a été exposé à la pluie. d. Le subwoofer ne semble pas fonctionner correctement ou ne fonctionne plus de manière optimale. e. Le subwoofer est tombé ou le boîtier a été endommagé. f. Le cône du haut-parleur et/ou la suspension ont été physiquement endommagés.

1. Entretien - L'utilisateur doit éviter tout entretien du subwoofer qui n'est pas explicitement décrit dans le manuel d'utilisation. Toutes les autres opérations d'entretien doivent être confiées à des techniciens spécialisés.
2. Surcharge - Évitez toute surcharge au niveau des prises murales, des rallonges ou des prises multiples, au risque de provoquer un incendie ou un choc électrique.
3. Mise à la terre - Ce subwoofer est doté d’un cordon d'alimentation à trois broches mis à la terre. Les précautions nécessaires doivent être prises afin de ne pas endommager le dispositif de mise à la terre du subwoofer. L’endommagement de la broche de mise à la terre du cordon d'alimentation du subwoofer pourrait augmenter les risques de choc électrique et endommager les pièces électroniques de manière irréversible.

AVERTISSEMENT

CE SUBWOOFER EST CAPABLE DE PRODUIRE DES NIVEaux DE PRESSION SONORE TRES ELEVES. VEUILLEZ FAIRE PREUVE DE MODERATION EN L'UTILISANT POUR EVITER DES LÉSIONS AUDITIVES IRRéVERSIBLES.

Declaration de conformite FCC

REMARQUE: cet appareil a été testé et déclaré conforme aux limites de la partie 15 imposées par les règles de la FCC. Ces limites visent à garantir une protection raisonnable contre les interférences nuisibles dans une installation à usage domestique. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Il est toutefois impossible de garantir que des interférences ne se produisent pas en passant une installation particulière. Si cet appareil provoque des interférences nuisibles avec la réception des signaux de radio ou de télévision, qui peuvent être vérifiés en éteignant et en rallumant l'appareil, l'utilisateur est encouragé à essayer de corriger ce problème en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur un circuit physique différent de celui où le récepteur est branché.
• Consulter le revendeur ou un technicien radio / télévision expérimenté pour obtenir des conseils.

TABLE des matières

Instructions importantes sur la sécurité: 2-3 Introduction: 4 Présentation du produit 5 Installation de votre Dominion dans votre espace d'écoute: 6-10 Déballage de votre Dominion : 11 Schéma du panneau de commande arrière 12 Boutons de réglage du Dominion en détail: 14-15 Branchement de la vie Dominion : 16-23 Procédures de réglage recommandées: 24-26 Questions les plus fréquentes : 27 Nettoyage de la vie Dominion*: 28 Dépannage: 28 Garantie limitée / Informations sur l'assistance 31 Spécifications techniques 32

Nous vous félicitons d'avoir choisi le subwoofer amplifié JL Audio Dominion*. Ce produit a été rigoureusement conçu pour assurer une performance exceptionnelle de votre home cinéma ou système audio pendant les nombreuses années à venir.

Notre entreprise s'est totalement engagée dans la recherche de pointe en matière d'enceintes haute performance et de technologies d'amplification. Les modèles de subwoofer longue excursion JL Audio sont largement considérés comme des références pour leur comportement linéaire et leur haut niveau de sortie. Nous avons également concentré nos efforts sur la création d'un amplificateur puissant et sur les techniques de traitement des signaux afin d'obtenir des performances en basse fréquence exceptionnelles. Notre Dominion renferme toutes ces disciplines de base dans un boîtier compact, magnifiquement réalisé pour vous offrir une expérience d'écoute incomparable.

Nous vous remercions sincèrement pour votre achat et vous invitons à lire ce manuel avec soin afin d'obtenir le plus haut niveau de performance de votre subwoofer Dominion. Bonne écoute.

Technologies JL AUDIO incluses dans les subwoofers dominion*

Système de moteur optimisé pour

I'AMDL'AMD est le système d'analyse mécanique dynamique innovant de

JL Audio conçu pour améliorer le comportement dynamique du mo

Grâce à l'optimisation AMD, les moteurs de haut-parleur restent linéaires sur une vaste gamme d'excursions et conservent un champ magnétique fixe très stable sur une gamme de puissance très étendue. Ceci permet d'obtenir une faible distorsion et une reproduction fidèle des transitoires ou, en d'autres termes, d'obtenir des graves puissants, clairs et précis.

Collier de renforcement ventilé (VRC)

Le système VRC (Vented Reinforcement Collar) JL Audio permet d'améliorer la rigidité et la stabilité de la jonction de l'ensemble cône / spider / bobine et de diriger le flux d'air sur les enroulements de bobine pour améliorer les performances thermiques.

Méthode de fixation Floating-Cone

Cette technique de montage assure la géométrie « surround » ajustée dans le haut-parleur assemblé pour un meilleur contrôle de l'excursion et un meilleur alignement dynamique de la bobine.

Système de fils conçu avec précision (Brevet U.S. 7356157)

La précision du système de fils et de fixations permet d'assurer un comportement contrôlé et silencieux dans les conditions d'excursion les plus extrêmes afin de réduire la distorsion, les bruits mécaniques, pour plus de fiabilité.

Présentation du produit

Les subwoofer Dominion^* JL Audio combinent un haut-parleur individuel de dernière génération JL Audio et un module doté de composants électroniques et d’un amplificateur dans une enceinte très optimisée pour vous offrir une expérience d’écoute exceptionnelle avec votre home cinéma ou système audio.

Le haut-parleur individuel de votre système de subwoofer Dominion est capable d'adopter un comportement linéaire impressionnant sans dégradation ou distorsion audible. Ce haut-parleur spécialement conçu permet à votre Dominion de reproduire des sons à basse fréquence puissants avec un impact surprenant et une précision exceptionnelle. Les haut-parleurs des Dominion offrent des capacités d'excursion de « créat à créat » bien supérieures à 63 mm (2,5 po - d108) et 68 mm (2,7 po - d110) pour traiter efficacement la dynamique du programme audio le plus exigeant.

Pour tirer le maximum de ce haut-parleur longue excursion, votre Dominion renferme un amplificateur de commutation de grande précision. Les amplificateurs Dominion sont capables d'émettre des tensions de sortie de 500 watts (d108) et 750 watts (d110) de puissance RMS lorsqu'ils sont rapportés à l'impédance nominale de l'enceinte, ce qui nous permet de tirer pleinement profit de l'amplitude maximale de l'enveloppe de chaque haut-parleur.

Le magnifique boîtier de votre Dominion est également le fruit d'une technologie précise. Pour contenir les niveaux de pression émis par le haut-parleur du Dominion, nous utilisons un matériel découpé par commande numérique sous calculateur en MDF ainsi que de multiples systèmes de fixation interne et des techniques d'assemblage avancées.

Le subwoofer Dominion est également doté d'un filtre passe-bas actif, d'un interrupteur de polarité et d'un bouton de réglage de phase permettant d'obtenir une transition acoustique optimale entre le(s) subwoofer(s) et les enceintes principales. Les signaux d'entrée sont émis par une paire d'entrées ligne RCA stéréo ou par une prise démontable pour les entrées de niveau haut-parleur.

Comme vous le constatez dans cette brève introduction, ce subwoofer compact combine plusieurs technologies. Le contenu de ce manuel décrit les différentes fonctions et vous guidera dans le processus de configuration et de réglage de votre Dominion* afin que vous puissiez obtenir la meilleure expérience d'écoute à basse fréquence.

Si vous avez besoin d'une assistance, nous vous conseillons vivement de contacter votre revendeur JL Audio pour des conseils et des services d'experts.

IMPORTANT

IMPORTANT! NOUS VOUS CONSEILLONS VIVEMENT DE LIRE LA SECTION SUIVANTE AVANT DE DÉBALLER VOTRE SUBWOOFER DOMINION*. IL EST RECOMMANDÉ DE DÉBALLER LE SUBWOOFER PRÈS DE SON EMPLACEMENT DÉFINITIF.

Installation de votre subwoofer dominion™ dans votre espace d'écoute:

Votre espace d'écoute ou salle de spectacle fait partie intégrante de votre système de reproduction du son. Les dimensions physiques de l'espace, son ameublement, son équipement, les portes et les fenêtres sont essentiels dans la définition de la sonorité du système.

Lorsque vous placez une source sonore dans un espace rectangulaire clos, des ondes stationnaires se créent et découlent de la relation entre la longueur d'onde du son et les dimensions de votre espace. En d'autres termes, les ondes stationnaires naissent d'une énergie sonore qui est piégée dans l'espace lorsqu'elle rebondit entre les deux murs opposés. Les ondes stationnaires dans l'espace d'écoute créent des crêtes et des creux acoustiques lorsque le son est plus fort ou plus faible, selon votre position dans l'espace. L'énergie s'accumule également aux limites de l'espace, créant une réponse des graves exagérée à certaines fréquences. Ces résonances fondamentales sont également appelées « modes » de résonance.

Pour conclure cette histoire de mode, il faut éviter les places assises dans les zones de crête ou de creux des ondes stationnaires. Il est vivement recommandé de placer vos sièges dans des zones où les crêtes et les creux modaux sont modérés et ne se renforcent pas mutuellement. Les deux grandes zones à éviter sont celles situées près du centre de la pièce et à proximité des murs.

Tout comme vos sièges d'écoute peuvent être installés dans une zone de crête ou de creux, votre subwoofer peut l'être également. Un subwoofer placé dans un coin d'une pièce excite au maximum la structure du mode de cette pièce, créant ainsi la sortie la plus puissante avec un nombre minimum de creux. Lorsque le subwoofer est placé loin d'un coin ou d'un mur, les modes de la pièce sont moins excités, ce qui peut ALTERER le son à la position d'écoute.

Faites des essais pourCHOISIR L'EMPACEMENT DE VOIRE SIEGE D'ECoute et I'emplacement du subwoofer pour trouver la meilleure solution. Des essais précis permettent generalement d'obtenir un systeme de sonorisation de meilleure qualite. Suivez nos conseils de configuration (decrits aux pages suivantes) pour demarrer.

Nos vous recommendons de commencer en plaçant votre Dominion* à l'avant de la pièce, sur le sol, près de l'enceinte avant gauche ou droite. Placez le Dominion* à proximité des murs pour renforcer la réponse des graves et placez-le à distance des murs pour diminuer les graves. En augmentant la distance entre le subwoofer et les murs, on peut lisser la réponse des graves extrêmes dans certaines pièces.

Nous recommandons de ne pas placer le Dominion à proximité des fenêtres afin d'éviter les grésillements et les transmissions sonores à l'extérieur.

Si vous prévoyez d'installer votre Dominion à l'intérieur d'un boîtier, veuillez consulter les instructions en page 8.

Options d'emplacement recommandées pour un ou deux subwoofer's Dominion

Considerations particulières concernant les installations encastrées

Le subwoofer Dominion peut être encastré dans un boîtier fait sur mesure en suivant ces quelques conseils simples.

1) Laissez un espace libre de 10cm (4 po) derrière le panneau ampli de votre Dominion pour un refroidissement ajusté et pour pouvoir accéder au connecteur. 2) Sur tous les autres côtés (sauf en dessous), laissez un espace d'au moins 5cm (2 po) pour assurer une ventilation adéquate. 3) Le Dominion ® fonctionnant généralement à chaud durant une utilisation poussée, nous recommandons de prévoir des orifices de ventilation adéquats dans le boîtier sur mesure autour du Dominion ®. Deux orifices de ventilation de 7,5 cm (3 po) de diamètre placés à proximité de la partie inférieure et de la partie supérieure du boîtier permettront à l'air frais de circuler sur le panneau de l'ampli de votre subwoofer Dominion ® et de le maintenir frais et en bonne condition. 4) Notre subwoofer Dominion est capable de déplacer de grandes quantités d'air. Si l'avant du Dominion* est recouvert d'une grille sur mesure, la taille de la grille doit être AU MOINS égale à celle du cône pour chaque réseau afin que la sortie ne soit pas étouffée par le boîtier sur mesure. Consultez le tableau ci-dessous pour connaître la dimension recommandée pour la zone de ventilation pour chaque réseau.

Modèle Dimension	recommendée pour la zone de ventilation de la grille sur mesure
d108 ≥ 213 cm	2 (33 po²)
d110 ≥ 316 cm	2 (49 po²)

Vue arrière du boîtier:

Si vous utilisez deux subwoofer Dominion, placez-les à proximité des coins avant de la pièce, aux coins diagonalement opposés de la pièce, ou au centre des murs opposés, comme indiqué ci-contre.

Les essais d'emplacement du subwoofer et de l'auditeur sont recommandés pour obtenir les meilleurs résultats, car les avantages peuvent être significatifs.

Des mesures à haute résolution et un calibrage professionnel du système sont recommandés pour obtenir les meilleurs résultats et performances du système.

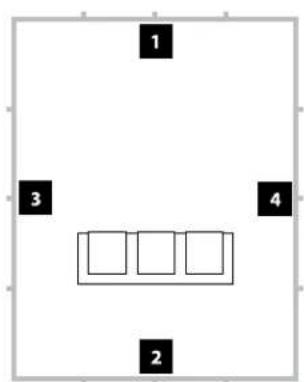

Emplacement recommandé pour deux subwoofers Dominion® Utilisation de deux subwoofers

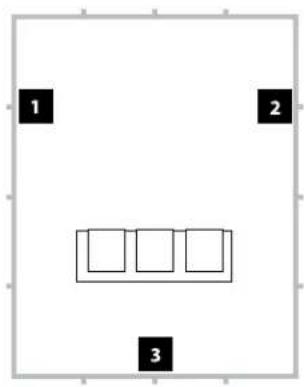

Emplacement recommandé pour trois subwoofers Dominion

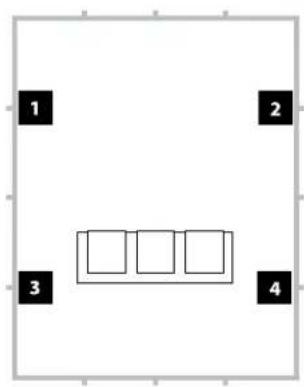

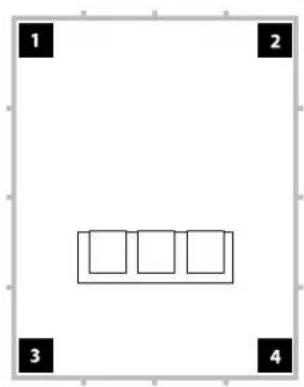

Emplacement recommandé pour quatre subwoofers Dominion

Utilisation de trois ou quatre subwoofoers dominion

Des études ont démontré qu'il est possible d'obtenir une réponse des graves très lisse dans un grand espace d'écoute avec quatre subwoofer, en les plaçant au centre de chacun des quatre murs (même si deux ou trois subwoofer peuvent donner quasiment les mêmes résultats).

Les essais d'emplacement du subwoofer et de l'auditeur sont recommandés pour obtenir les plusieurs résultats, car les avantages peuvent être significatifs.

Des mesures à haute résolution et un calibrage professionnel du système sont recommandés pour obtenir les meilleurs résultats et performances du système.

Déballez le carton à proximité de l'endroit où le subwoofer sera installé. Le subwoofer est emballé à l'envers (tête en bas). Retournez SOIGNEUSEMENT le carton pour retirer le subwoofer et minimiser les efforts.

Deballage de votre dominion

Une fois l'emplacement de votre Dominion* déterminé sur le sol de votre salle, vous pouvez le déballer près de l'emplacement prévu pour son installation.

IMPORTANT

IMPORTANT! LE SUBWOOFER DOMINION PÉSE UN CERTAIN POIDS, VEUILLEZ FAIRE ATTENTION EN LE DEBALLANT ET EN LE POSITIONNANT AFIN D'ÉVITER LES RISQUES DE BLESSURE. SI POSSIBLE, DEMANDEZ L'AIDE D'UNE AUTRE PERSONNE POUR FACILITER CETTE OPÉRATION. POUR MINIMISER LES RISQUES DE BLESSURE, PLIEZ LES GENOUX ET SOULEVEZ LE CARTON EN UTILISANT VOS JAMBES, SANS SOLICITER VOTRE DOS.

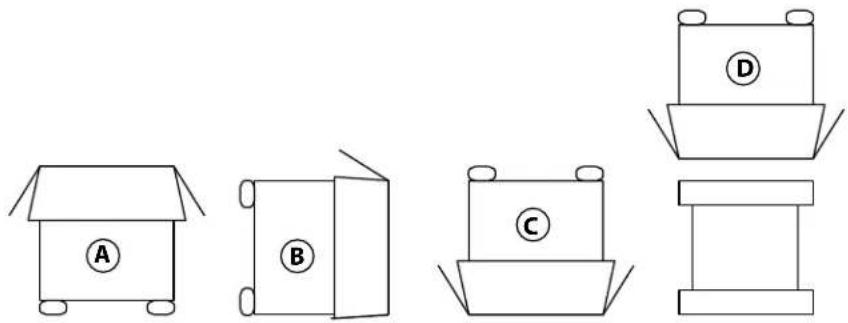

Instructions détaillées pour le déballage du subwoofer :

1. Placez le carton sur le sol près de l'endroit où vous voulez l’installer dans la pièce.
2. Ouvrez le haut du carton (en respectant les marquages) et retirez le manuel et le câble d'alimentation.
3. Le subwoofer est emballé à l'envers (tête en bas). Soulevez le couvercle en polystyrène posé sur le dessous du subwoofer.
4. Desserrez le tissu protecteur pour dégager plus facilement l'appareil par la suite (ne le retirez pas encore). Lorsque vous ouvrez la housse de protection en tissu, vous voyez le dessous du boîtier du subwoofer.
5. Replacez le couvercle en polystyrène que vous aviez retiré à l'étape 3 pour protéger le boîtier du subwoofer tout en retournant et en déballant le subwoofer aux étapes suivantes.
6. Retournez délicatement la boîte sur le côté, en repliant les rabats du carton vers l'extérieur.
7. Tout en maintenant les rabats du carton reliés, retournez délicatement le carton sur sa partie supérieure (extrémité ouverte).
8. Tirez le carton tout droit vers le haut jusqu'à ce que le subwoofer soit dégagé et mettez-le de côté.
9. Retirez le couvercle en polystyrène de la partie supérieure et placez-le dans le carton.
10. Retirez le sac en plastique et placez-le dans le carton.
11. Désolidarisez le subwoofer du couvercle en polystyrène restant en le soulevant et placez le couvercle dans le carton.
12. Retirez la housse de protection en tissu et placez-la dans le carton.

IMPORTANT

IMPORTANT! VÉUILLEZ CONSERVER TOUT L'EMBALLAGE POUR GARANTIR UN TRANSPORT EN TOUTE SÉCURITÉ DU SUBWOOFER ET POUR TOUTE ÉVENTUELLE RÉPARATION NÉCESSAIRE DANS LE FUTUR.

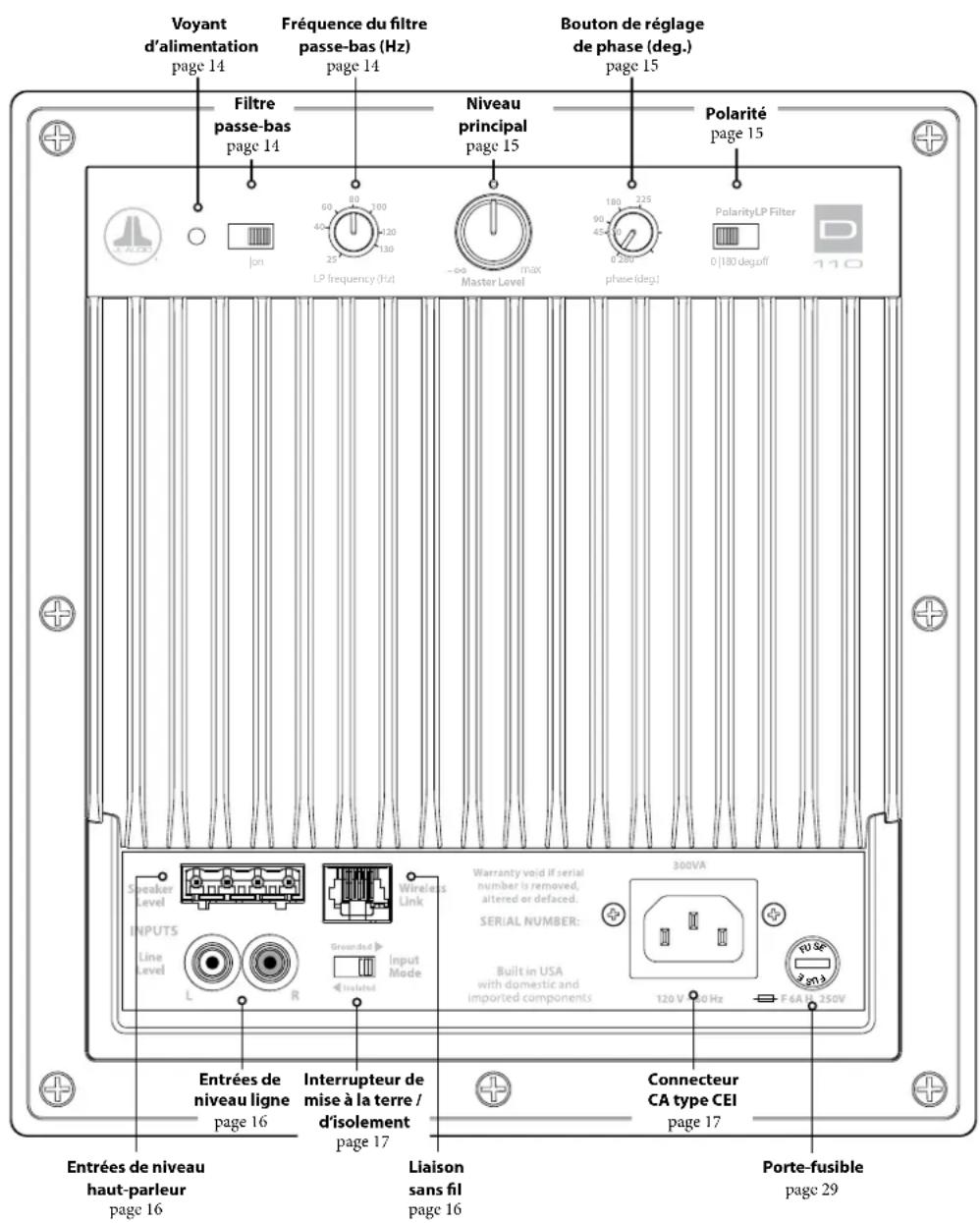

Panneau de commande arrêté (Modèle 120 V représenté ici)

La figure ci-dessous décrit le panneau arrêté d'un subwoofer Dominion*.

Les modèles D108 et D110 ont des configurations identiques.

Voyant d'alimentation

Le voyant d'alimentation sur le panneau de commande indique si le subwoofer Dominion* est prêt à fonctionner. Remarque : les subwoofers Dominion® N'ONT PAS d'interrupteur d'alimentation. En revanche, le Dominion® allume automatiquement son amplificateur interne s'il détecte un signal sonore à l'une de ses entrées et éteint l'amplificateur interne s'il ne détecte aucun signal au niveau de ses entrées pendant environ trente (30) minutes. Lorsqu'il est en mode veille, le Dominion® ne consomme qu'une très faible quantité de courant (< 0,5 watt). Consultez le tableau ci-dessous pour connaître la fonction et la signification du voyant selon sa couleur.

Couleur duvoyant	Mode Condition
Vert En marche Signal	audio détecté
Rouge Mode veille		Lors de la première connexion ou 30 minutes après la perte du signal audio

Dans le cas peu probable où la fonction de mise sous tension automatique ne serait pas assez sensible pour un système particulier, utilisez un câble adaptateur Y (un connecteur femelle vers deux connecteurs mâles RCA) pour diviser le signal entrant en deux signaux d'entrée RCA sur le Dominion®. Ceci augmentera le niveau d'entrée de 6 dB. Sachez que si du bruit important s'accumule aux entrées du subwoofer il pourrait ne pas s'éteindre comme vous le souhaitez. Dans ce cas, retirez le câble adaptateur Y et/ou recherchez la source du bruit dans les composants en amont.

La seule façon d'éteindre complètement un subwoofer Dominion c'est de débrancher son cordon d'alimentation secteur. N'utilise pas de prise commutée, prise multiple équipée d'un interrupteur, ou tout autre interrupteur externe pour éteindre ou allumer un Dominion, car cela pourrait provoquer des bruits transitoires indésirables et potentiellement nuisibles.

Interrupteur du contrôle passe-bas

Le sélecteur « LP Filter » détermine le mode opérationnel du filtrage actif intégré de votre Dominion*.

La position « Off » permet de désactiver le filtré, en retardant complètement ce circuit du trajet du signal, et est également très utile lorsqu'on utilise un récepteur ou des filtres de préampli / processeur ainsi que des fonctions de gestion des graves.

La position « On » permet d'activer le filtré actif intégré. Ce filtré est un filtré passe-bas de 24 dB/octave pour les signaux qui alimentent l'amplificateur interne.

Bouton de réglage de la fréquence du contrôle passe-bas

Le selector et frequency (Hz) permet à l'utilisateur de sélectionner la fréquence de coupure du filtre actif intégré de suae Dominion. Il n'a aucune utilité si l'interrupteur « LP Filter » est en position « Off ». La fréquence varie entre 25Hz (rotation complète dans le sens antihoraire) et 130Hz (rotation complète dans le sens horaire). 80Hz est une fréquence de filtre couramment utilisée et constitue généralement un bon point de départ pour les réglages.

IMPORTANT

Bouton de réglage du niveau principal

Le bouton « Master Level » est utilisé pour régler le niveau de sortie du Dominion ® par rapport au reste du système audio.

Lorsque vous le tournez dans le sens inverse des aiguilles d'une montre, la sortie du subwoofer est complètement coupée. Lorsqu'il est en position « 0 » ou à la verticale, le niveau est au gain de référence. Lorsque vous le tournez complètement dans le sens des aiguilles d'une montre, le niveau du subwoofer est au maximum de sa sensibilité (le plus fort).

Bouton de réglage de phase (deg.)

Le bouton de réglage « phase (deg.) » permet à l'utilisateur de régler la temporisation de la sortie du subwoofer relative aux enceintes principales. Le bouton de réglage « phase (deg.) » affecte tout d'abord la petite gamme de fréquences autour du point de coupure entre le subwoofer et les enceintes satellites. La légende des degrés sur le bouton de réglage « phase (deg.) » marque 80 Hz comme référence, point de coupure le plus courant entre des enceintes satellites et un subwoofer. Les réglages de phase entre 0 degré (rotation complète dans le sens antihoraire) et 280 degrés (rotation complète dans le sens horaire) sont possibles.

L'emplacement de l'enceinte, du subwoofer et du siège d'écoute varie beaucoup selon les installations home cinéma. Considérant que l'emplacement des enceintes dans la pièce affecte beaucoup la qualité perçue de la sortie sonore, il est parfaitement utile de retarder la sortie du subwoofer. C'est exactement ce qui se passe lorsque vous tournez le bouton de réglage « phase (deg.) » au-delà de 0 degré.

Une fois que vous avez positionné votre Dominion® dans votre espace d’écoute pour vous donner la sonorité globale optimale, et après avoir déterminé la position optimale de l’interrupteur « Polarity » (cf. section suivante), faites des essais de réglage à l’aide du bouton « phase (deg.) ». En utilisant une source familière avec un bon contenu de graves moyens et extrêmes, ajustez le bouton de réglage « phase (deg.) » et écoutez pour mieux définir le son grave moyen et une transition plus douce entre le subwoofer et les enceintes satellites. Si aucun réglage ne semble meilleur que l’autre, laissez le bouton de réglage « phase (deg.) » sur 0 degré.

Interrupteur de polarité

L'interrupteur « Polarity » permet à l'utilisateur de sélectionner la polarité du signal entre normale (0 deg) et inversée (180 deg). L'interrupteur « Polarity » affectera tout d'abord la petite gamme de fréquences autour du point de coupure entre le subwoofer et les enceintes satellites.

Contrairement au bouton de réglage « phase (deg.) », qui ajoute effectivement un décalé, l'interrupteur « Polarity » produit un renversement instantané des pics d'amplitude du signal. Par exemple, si, à un point de référence donné, une onde sinusoidale a un pic d'amplitude, en actionnant l'interrupteur « Polarity », vous convertissez instantanément ce pic en un creux d'amplitude. L'effet de l'interrupteur « Polarity » étant immédiat, il compte le bouton de réglage « phase (deg.) » et ne peut pas être remplaced par ce réglage.

Lorsque vous placez le subwoofer dans l'espace d'écoute, faites des essais avec l'interrupteur « Polarity » avant d'ajuster le bouton de réglage « phase (deg.) ». Chaque position de l'interrupteur « Polarity » peut générer une transition plus lisse entre le Dominion et les enceintes satellites. Utilisez un matériel source avec un bon contenu de graves moyens et extrêmes pour l'évaluation.

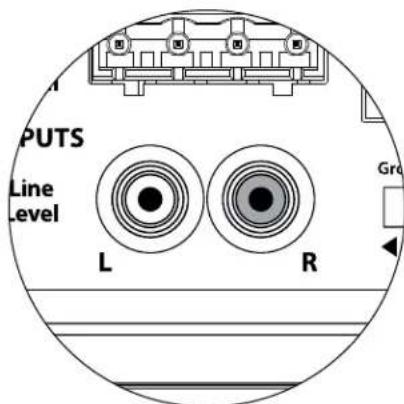

Entrées de niveau ligne

Le Dominion* dispose de connecteurs d'entrée RCA individuels, gauche et droite, asymétriques. Ce sont les connecteurs les plus communément utilisés sur les applications audio domestiques.

Les systèmes dotés d'un subwoofer mono ou d'une connexion au canal « LFE » n'utilisent qu'une seule prise jack RCA (gauche ou droite). Cette méthode s'applique à la plupart des récepteurs multicanaux et préamplificateurs / processeurs modernes.

Des prises jack d'entrée RCA gauche et droite sont fournies séparément pour les systèmes dépourvus de connexion dédiée au subwoofer mono. Ceci s'applique généralement aux équipements audio à deux canaux. Le Dominion* additionnera automatiquement les entrées gauche et droite pour alimenter son amplificateur de subwoofer interne.

Connecteurs RCA (un pour chaque canal) :

Pointe : positif

Manchon : négatif

Impédance d'entrée: 10k

Entrées de niveau haut-parleur

Cette fonction est incluse pour des raisons pratiques afin de faciliter le raccordement du Dominion à un récepteur ou un amplificateur intégré qui ne offre que des sorties de niveau haut-parleur. Cette fonction n'est recommandée que si chaque signal de niveau ligne approprié n'est disponible.

Pour utiliser la fonction des entrées « Speaker Level », connectez tout simplement les sorties haut-parleur « full-range » de votre récepteur ou amplificateur intégré à la prise « Speaker Level » du Dominion, parallèlement aux enceintes principales. Dans cette application, les enceintes principales resteront « full range » et leur son ne sera pas affecté par la connexion au Dominion.

L'entrée « Speaker Level » comprend un connecteur d'entrée et une prise démontable avec des blocs de fil captifs. Un câble d'enceinte standard jusqu'à 12 AWG (3mm^2) peut être utilisé et connecté à la prise démontable en desserrant chaque vis de pression, en introduisant l'extrémité dénudée de chaque fil d'enceinte et en PRENANT SOIN DE NE PAS COURT-CIRCUITER UN FIL AVEC UN autre, puis en resserrant la vis de pression. Les connexions sont les suivantes :

Connecteur « Speaker Level » (de gauche à droite) :

1: canal de gauche positif 2: canal de gauche négatif 3: canal de droite positif 4: canal de droite négatif

Impédance d'entrée: 4,3 kΩ

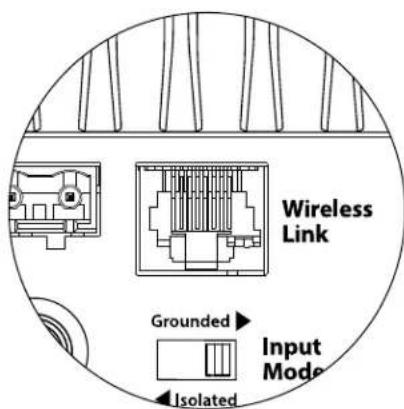

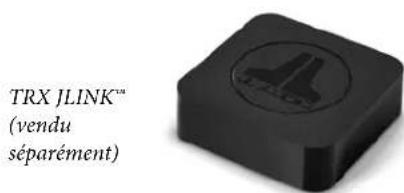

Connecteur de liaison sans fil

Votre Dominion dispose d'un connecteur « Wireless Link » qui peut être utilisé avec un système TRX JL Audio JLink™ (vendu séparément). Le TRX JLink est un système émetteur et récepteur audio haute-fidélité, capable de transmettre des signaux audio sans fil jusqu'à 30 mètres (100 pi). L'utilisation du TRX JLink évitera de dérouler des câbles de signaux physiques depuis les sorties de niveau ligne de votre récepteur ou préampli / processeur jusqu'aux entrées de niveau ligne de votre Dominion. En revanche, le Dominion recevra sans fil des signaux audio dans son port « Wireless Link » directement de la connexion par câble du récepteur JLINK.

Remarque: l'utilisation du système TRX JLINK exige des sorties de niveau ligne de votre récepteur ou amplificateur. Les sorties haut-parleur ne sont pas compatibles.

Les entrées gauche et droite du Dominion sont automatiquement additionnelles pour donner un seul canal mono.

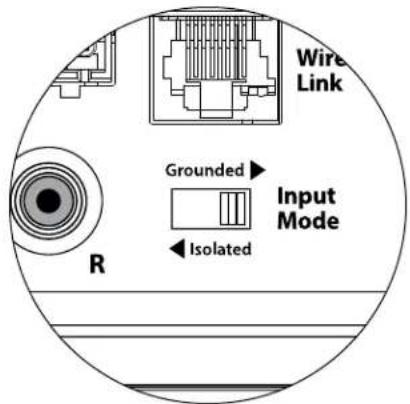

Interrupteur de mise à la terre / d'isolement

Cette fonction permet de résoudre les problèmes de mise à la terre du signal des installations home cinema lorsque plusieurs composants provenant de différents fabricants sont interconnectés. L'interrupteur du mode d'entrée « Grounded/Isolated » sur le panneau de connexion arrêté n'altère que les « RCA Inputs » et est destiné à faciliter une connexion silencieuse, sans bourdonnements à votre installation audio ou home cinema. Cet interrupteur ne produit aucun effet sur les signaux connectés aux entrées « Speaker Level ».

À la livraison du Dominion, l'interrupteur est positionné sur « Isolated ». Lorsque tous les composants du système ont été connectés et actifs (mais sans matériel source en cours de lecture), si vous entendez un bourdonnement continu en basse fréquence dans votre Dominion, placez l'interrupteur en position « Grounded » et évaluez le niveau de bruit. Testez l'une ou l'autre position de l'interrupteur afin de réduire les bourdonnements ou les bruits.

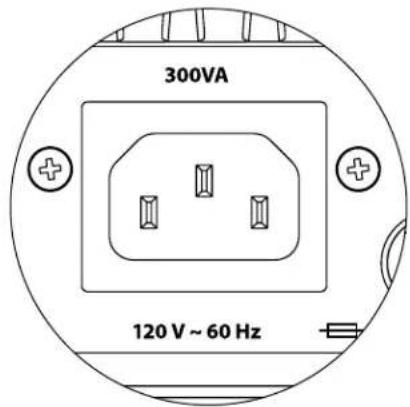

Connecteur d'alimentation CA type CEI

La prise pour cordon d'alimentation secteur de type CEI permet de brancher le cordon d'alimentation de gros calibre de 1,8m (6 pi) inclus avec votre subwoofer Dominion. Les subwoofers vendus dans les différentes régions du monde sont configurés pour chaque système électrique local et comprennent des prises appropriées sur leurs cordons d'alimentation. Veuillez noter les marquages de tension visibles à côté du connecteur CA et vous assurer que vous alimentez le Dominion uniquement avec une prise adaptée à ces indications. N'utilisez que le cordon d'alimentation secteur fourni avec le Dominion. Pour plus d'informations concernant le porte-fusible, veuillez lire la section Dépannage du présent manuel.

Le subwoofer Dominion est un dispositif puissant qui peut exiger beaucoup de courant. Si un trop grand nombre de composants sont connectés à un Dominion sur une seule prise électrique, vous risquez de déclencher un disjoncteur de la maison lors d'une utilisation intense. Dans ce cas, répartissez le Dominion et les autres composants sur deux circuits électriques CA.

RÉCEPTEUR / PROCESSEUR

Connexion du système (SCHEME 1): un dominion connecté au récepteur home cinéma ou au préamplificateur / processeur home cinéma

La plupart des récepteurs et des préamplificateurs / processeurs home cinéma fournissent une seule (mono) sortie de niveau ligne de subwoofer.

Lorsque vous connectez une sortie de subwoofer mono à votre Dominion°, vous devez simplement la connecter à une des « Input Lines » du subwoofer (gauche ou droite). Utilisez un câble audio de bonne qualité doté de connecteurs RCA.

Dans la plupart des cas, vous utiliserez les fonctions gestion des graves / filtre du récepteur ou du préamplificateur / processeur. Cela exige que l'interrupteur « LP Filter » de votre Dominion* soit placé en position « Off »

AVERTISSEMENT ! ÉTEIGNEZ LE(S) APPAREIL(S) DOMINION® ET TOUS LES AUTRES COMPOSANTS DU SYSTème AVANT D'ÉFFECTUER OU DE CHANGER DES CONNXIONS!

AVERTISSEMENT

Connexion du système (SCHEME 2): plusieurs subwoofers dominion connectés au récepteur home cinéma ou au préamplificateur / processeur home cinéma

La plupart des récepteurs et des préamplificateurs / processeurs home cinéma fournissent une seule (mono) sortie de niveau ligne de subwoofer.

Lorsque vous connectez une sortie mono de subwoofer à plus d'un Dominion, utilisez un câble adaptateur Y (séparateur) pour séparer le signal de sortie entre plusieurs câbles audio, chacun alimentant un subwoofer Dominion distinct. Utilisez un câble audio de bonne qualité doté de connecteurs RCA.

Dans la plupart des cas, vous utiliserez les fonctions gestion des graves / filtrage du récepteur ou du préamplificateur / processeur. Cela exige que l'interrupteur « LP Filter » de votre Dominion* soit placé en position « Off »

Certains récepteurs et préamplificateurs / processeurs offrent plusieurs sorties qui peuvent être utilisées pour connecter plusieurs subwoofoers Dominion. Consultez le manuel de votre récepteur / préprocesseur pour plus de détails.

RECEPTEUR/PROCESSEUR

PANNEAU ARRIERE DOMINIONTM (2)

AVERTISSEMENT

AVERTISSEMENT! ÉTEIGNEZ LE(S) APPAREIL(S) DOMINION® ET TOUS LES AUTRES COMPOSANTS DU SYSTÈME AVANT D'ÉFFECTUER OU DE CHANGER DES CONNEXIONS!

PREAMPLIFICATEUR

Connexion du système (SCHEME 3): un dominion en mono connecté à un système audio à deux canaux

Lorsque vous connectez un seul Dominion* en mono à un système audio à deux canaux, vous utilisez les deux entrées de ligne gauche et droite du Dominion.

Idéalement, vous utiliserez les fonctions de gestion des graves (filtre) intégrées à votre préamplificateur (si disponibles), ou un filtre actif dédié (comme le JL Audio CR-1) pour séparer les signaux gauche et droit entre le subwoofer et l'amplificateur de l'enceinte principale. Dans ce cas, le subwoofer sera connecté à la sortie (ou aux sorties) dédiée du subwoofer du filtre actif ou du préamplificateur. Utilisez un câble audio de bonne qualité doté de connecteurs RCA pour effectuer ces connexions.

Si vous n'utilisez pas un filtre actif externe ou une gestion des graves intégrée à tout préamplificateur, vous pouvez tout simplement séparer les signaux audio aux sorties du préamplificateur en utilisant les câbles d'adaptateur Y (séparateurs). Puis, déroulez un câble audio à deux canaux jusqu'au subwoofer à partir de ces adaptateurs Y et connectez ce câble aux entrées de ligne gauche et droite du subwoofer.

Dans ce cas, vous devez introduire le filtrage passe-bas sur le Dominion* afin d'appliquer un filtrage en passage-bas au signal qui alimente l'amplificateur interne du subwoofer. Le signal vers l'amplificateur de l'enceinte principale restera « full-range »

AVERTISSEMENT ! ÉTEIGNEZ LE(S) APPAREIL(S) DOMINION® ET TOUS LES AUTRES COMPOSANTS DU SYSTÈME AVANT D'ÉFFECTUER OU DE CHANGER DES CONNEXIONS!

AVERTISSEMENT

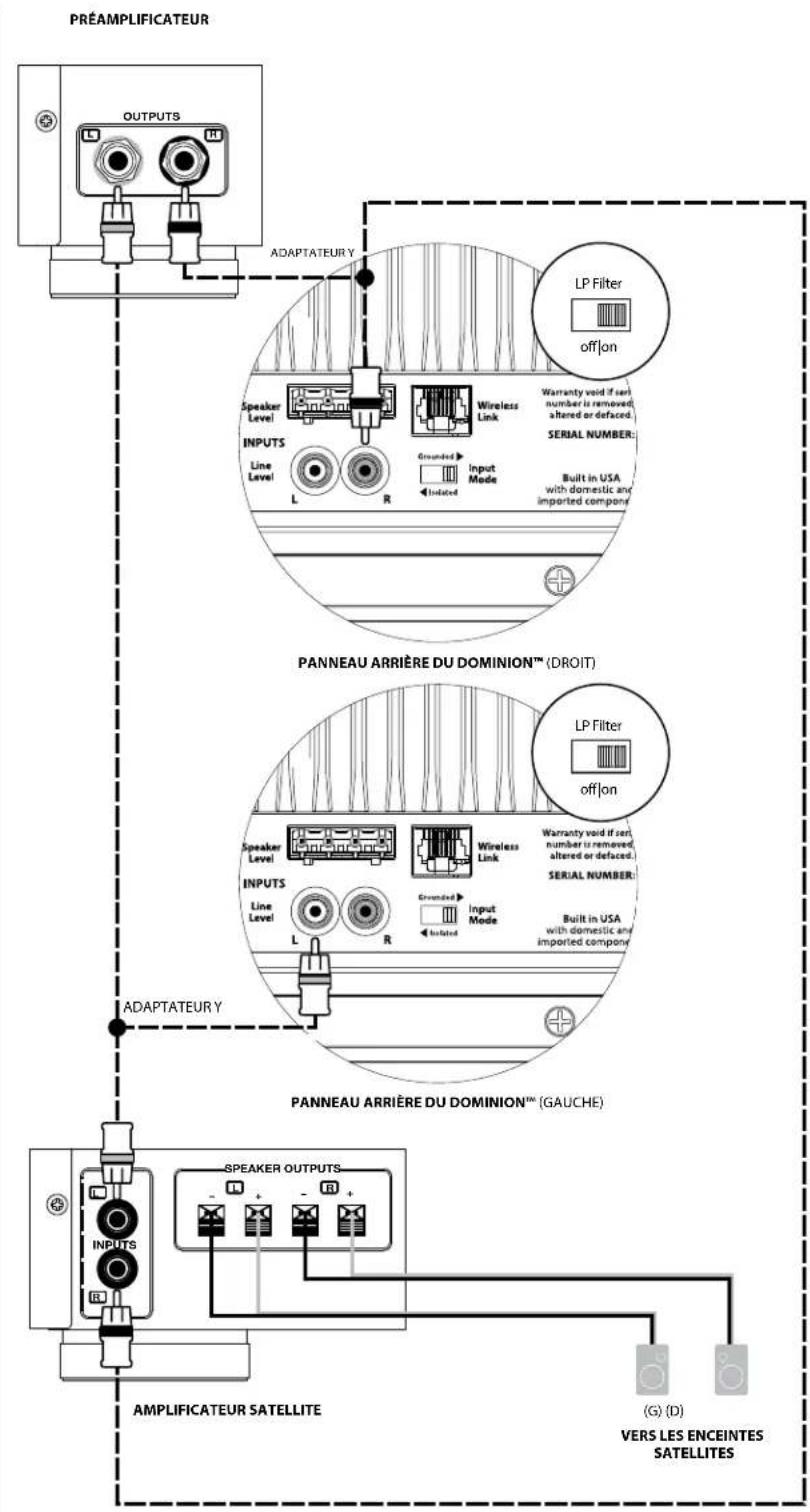

Connexion du système (SCHEME 4): deux subwooers dominion connectés en stéréo à un système audio à deux canaux

Lorsque vous connectez deux subwoofer Dominion en stéréo à un système audio à deux canaux, vous attribuez un Dominion au canal de gauche et l'autre Dominion au canal de droite.

Idéalement, vous utiliserez les fonctions de gestion des graves (filtrage) intégrées à votre préamplificateur (si disponibles), ou un filtrage actif dédié (comme le JL Audio CR-1) pour séparer les signaux gauche et droit entre les subwoofers et l'amplificateur de l'enceinte principale. Dans ce cas, les subwoofers seront connectés aux sorties dédiées du subwoofer du filtrage actif ou du préamplificateur. Connectez la sortie gauche du préamplificateur à la « Line Input » du Dominion désigné comme le subwoofer gauche. Puis, connectez la sortie droite du préamplificateur à la « Line Input » du Dominion désigné comme le subwoofer droit. Utilisez un câble audio de bonne qualité doté de connecteurs RCA pour effectuer ces connexions.

Si vous n'utilisez pas un filtre actif externe ou une gestion des graves intégrée à votre préamplificateur, vous pouvez tout simplement séparer les signaux audio aux sorties du préamplificateur en utilisant les câbles d'adaptateur Y (séparateurs). Puis, déroulez un câble audio vers chaque subwoofer à partir de ces adaptateurs Y. Vous n'utiliserez qu'une seule « Line Input » sur chaque Dominion* (gauche ou droit).

Dans ce cas, vous devez introduire le filtre passe-bas sur chaque Dominion® afin d'appliquer un filtrage en passe-bas au signal qui alimente chaque amplificateur interne du subwoofer. Le signal vers l'amplificateur de l'enceinte principale restera « full-range »

AVERTISSEMENT

AVERTISSEMENT! ÉTEIGNEZ LE(S) APPAREIL(S) DOMINION® ET TOUS LES AUTRES COMPOSANTS DU SYSTEME AVANT D'ÉFFECTUER OU DE CHANGER DES CONNEXIONS!

PANNEAU ARRIERE DU DOMINION

PANNEAU ARRIÈRE DU DOMINION

AVERTISSEMENT ! ÉTEIGNEZ LE(S) APPAREIL(S) DOMINION® ET TOUS LES AUTRES COMPOSANTS DU SYSTÈME AVANT D'ÉFFECTUER OU DE CHANGER DES CONNEXIONS!

Connexion du système (SCHEMA 5): connexion d'un dominion à un récepteur via les entrées de niveau haut-parleur

Le Dominion dispose d'entrées de niveau haut-parleur conçues pour accepter la sortie d'une source amplifiée, telle que les sorties de haut-parleur d'un récepteur stéréo. Cette fonction n'est recommandée que si aucun signal de niveau ligne approprié n'est disponible.

Lorsque vous connectez un seul Dominion en mono à des sorties de haut-parleur d'un récepteur à deux canaux, vous utilisez les deux connexions gauche et droite sur la prise des entrées « Speaker Level » sur le Dominion. Utilisez des câbles d'enceinte de bonne qualité (jusqu'à 12 AWG / 3 mm²) pour effectuer ces connexions. Assurez-vous de prendre tous les torons dans chaque connecteur et empêchez que ces fils ne se court-circuit.

Vous pouvez effectuer les connexions aux entrées du subwoofer Dominion aux bornes de sortie du récepteur, ou aux enceintes principales, selon ce qui vous convient le mieux. Sur les récepteurs dotés de sélecteurs de haut-parleurs A/B, vous pouvez connecter le Dominion aux sorties « B », ce qui vous permet d'allumer et d'éteindre facilement le signal du subwoofer avec le sélecteur de haut-parleur du récepteur.

La section d'entrée de votre Dominion additionne les entrées gauche et droite pour donner du mono et applique un filtrage passe-bas pour alimenter l'amplificateur interne du subwoofer lorsque l'interrupteur « LP Filter » de votre Dominion est en position « On »

Les enceintes principales étant alimentées en parallèle avec les entrées du Dominion, elles continuent de fonctionner comme enceintes « full-range ». Le bouton de réglage « LP frequency (Hz) » n'affecte que le son du Dominion, pas les enceintes principales.

AVERTISSEMENT

Procédures de réglage recommandées

1. Préparation à la procédure de réglage: 24-25 2. Réglement du niveau: 26 3. Réglement de la polarité et de la phase: 26 4. Essais d'emplacement 26

Preparation pour le réglage:

Veuillez confirmer que les réglages système suivants ont été faits avant de commencer la procédure de configuration. Ceci permet de démarrer sur une base neutre et de configurer efficacement votre système.

Sur votre récepteur ou préampli / processeur home cinéma :

Avant de commencer la configuration de votre système de subwoofer Dominion, nous vous recommandons de régler votre récepteur ou préampli / processeur de la façon suivante:

1. Taille de l'enceinte

Dans le menu de configuration des enceintes de votre récepteur ou préampli / processeur, configurez toutes les enceintes haute fréquence en sélectionnant l'option « small » avec un point de coupure de 80Hz. Cette méthode permettra de transmettre TOUS les graves, de tous les canaux, aux subwoofer et d'obtenir les importantes prestations, indépendamment de la taille des enceintes principales (petites ou grandes).

2. Distance des enceintes

Dans le menu de configuration des enceintes, régalez correctement la distance qui sépare toutes les enceintes de la position d’écoute, y compris la distance par rapport au subwoofer. Utilisez un mètre ruban pour mesurer ces distances (la cohérence temporelle est importante). Si vous utilisez plusieurs subwoofer's Dominion^, calculez leurs distances moyennes par rapport à la position d’écoute principale et utilisez cette valeur pour régaler la distance par rapport au subwoofer.

3. Niveau du subwoofer

Réglez le niveau du subwoofer sur le récepteur ou préampli / processeur à « 0 » ou à la position du milieu.

4. Commandes de tonalité / égaliseurs

Réglez toutes les commandes de tonalité (graves, aigus, etc.) sur « 0 » et désactivez toutes les fonctions de l'égaliseur.

Sur votre filtre actif ou processeur de gestion des graves :

Si vous utilisez un filtre actif ou un processeur de gestion des graves, nous vous recommandons de le régler comme suit avant de procéder à la configuration de votre subwoofer Dominion (veuillez éteindre tous les Dominion avant d'effectuer ces réglages):

1. Fréquence de coupure du filtre

Sélectionnez une fréquence de filtrage passe-bas de 80Hz (pente de 24 dB/ octave, si l'option est possible).

2. Niveau de sortie du subwoofer

Réglez le niveau de sortie du subwoofer sur « 0 » ou à sa position moyenne.

Fréquence LP (Hz)

Master Level

phase (deg.)

Polarité LP Filter

0|180 deg. off

Sur le panneau de commande du dominion:

1. Interrupteur « LP Filter » et bouton de réglage « LP frequency (Hz) » Si votre récepteur / processeur home cinema dispose d'une gestion des graves (enceintes réglé tre application exige l'utilisation du filtre passe-bas intégré de votre Dominion, sélectionnez la position « On » et réglez le bouton « LP frequency (Hz) » sur « 80 Hz »
2. Interrupteur « Polarity »

Tournez l'interrupteur « Polarity » sur « 0 »

1. Bouton de réglage « phase (deg.) »

Positionnez le bouton de réglage « phase (deg.) » sur « 0 » dégré.

Configuration du système de subwoofer :

Après avoir réglé les boutons sur votre récepteur ou préampli / processeur home cinéma et sur votre subwoofer conformément aux recommandations des pages 24 et 25 du présent manuel, vous êtes prêt à démarrer la configuration de votre Dominion* pour obtenir des performances optimales.

1. Réglage du niveau

Choisissez une musique ou un film avec des graves profonds, réglez le niveau du subwoofer pour qu'il s'harmonise avec les autres enceintes en utilisant le bouton de réglage du niveau du subwoofer sur votre récepteur ou préampli / processeur.

Dans le cas improbable où le réglage du niveau du subwoofer de votre récepteur ou préampli / processeur ne peut pas être augmenté suffisamment au niveau adapté au Dominion, repositionnez le bouton de réglage sur « 0 ». En revanche, utilisez le bouton de réglage « Master Level » de votre Dominion pour permettre le subwoofer à niveau avec les autres enceintes.

Pour des informations plus détaillées concernant les boutons de réglage du niveau de votre Dominion 1, veuillez consulter la section « Niveau principal » en page 14 du présent manuel.

2. Réglage de la polarité et de la phase

Il peut s'avérer utile de faire appel à une autre personne pour effectuer ces réglages afin que vous puissiez évaluer plus facilement les différences depuis votre position d'écoute.

En écoutant une source familière (de préférence une musique contenant une bonne réponse de grave extrême et de grave moyen), tournez l'interrupteur « Polarity » entre la position « 0 » et « 180 » et écoutez les différences. Le réglage correct sera plus naturel avec une puissance et une articulation optimale du grave extrême. Si les deux sont similaires, sélectionnez « 0 »

Une fois la polarité régée, utilisez la même musique pour auditionner différents réglages à l'aide du bouton « phase (deg.) » et sélectionnez le réglage qui améliore la réponse des graves extrêmes et moyens. Si vous n'entendez aucune différence, réglez sur « 0 »

3. Testez d'autres emplacements pour le subwoofer (si nécessaire).

Si vous êtes satisfait des performances de base de votre subwoofer, vous pouvez passer à l'étape suivante. Dans le cas contraire, nous vous recommandons de faire des essais d'emplacement de votre subwoofer jusqu'à ce que vous soyez satisfait de ses performances de base. Les essais d'emplacement sont ESSENTIELS pour obtenir une sonorisation de qualité supérieure. Déplacer le subwoofer de quelques centimètres peut avoir un effet important sur la qualité du son grave. Pour chaque nouvelle position, commencez avec les boutons de réglage « Polarity » et « phase (deg.) » à 0 et répétez le processus de configuration à partir de l'étape 1.

C'est la fin du processus de configuration de base. Vous pouvez obtenir d'autres améliorations à l'aide du dispositif de traitement intégré dans votre récepteur ou préampli/processeur. Contactez votre revendeur/agréé JL Audio si vous avez besoin d'une aide pour la configuration.

IMPORTANT NOTEZ TOUS LES RÉGLAGES EFFECTUÉS AUX ÉTAPES 1 À 3 POUR RÉFERENCE FUTURE. LA PAGE 30 FOURNIT DES INSTRUCTIONS RELATIVES À L'INSTALLATION.

IMPORTANT

Puis-je poser des objets sur mon subwoofer?

Il n'est pas recommandé de poser des objets sur le boîtier du subwoofer, car ils peuvent vibrer et générer des bruits indésirables et causeurs de dégâts eventuels. Aucun objet contenant du liquide ne doit être placé sur le boîtier.

Ma facture d'électricité sera-t-elle élevée si je laisse le subwoofer branché?

Dès qu'il est branché à une source d'alimentation en courant alternatif, l'amplificateur Dominion ne s'allume que lorsqu'un signal important est détecté aux entrées. Lorsqu'il est en mode veille, les circuits « du mode veille » restent allumés, ce qui nécessite une quantité de courant négligeable (moins de 0,5 watt).

Dois-je débrancher le subwoofer pendant un orage ou une absence prolongée? OUI. Vous devez débrancher votre subwoofer pendant (ou avant) un orage. Cela permettra d’éviter tout endommagement dérivant des pics de tension provoqués par la foudre. Dans ces conditions, il est bon de débrancher tous les composants audio/video. Il est vivement recommandé de débrancher votre équipement audio/video avant une absence prolongée, dans le cas où un orage éclaterait pendant votre absence.

Puis-je utiliser sans danger mon dominion à l'extérieur, dans un sauna ou au bord d'une piscine?

NON. Le Dominion a été créé uniquement pour être utilisé dans des lieux secs et à l'intérieur.

Le dominion dispose-t-il d'un blindage magnétique?

NON. Pour éviter toute perturbation magnétique avec certains modèles de téléviseurs, placez le subwoofer à une distance d'au moins 1 à 1,5 m (3 à 4 pi) de votre écran. Si vous observez une décoloration de l'image, déplacez le subwoofer encore plus loin jusqu'à ce que ces perturbations disparaisent.

Nettoyage de votre dominion

Dépoussièrez le boîtier de vos subwoofer Dominion avec un chiffon en microfibre propre et doux ou un plumeau à poussière. Les chiffons en microfibre sont généralement vendus dans les commerces de fournitures d'accessoires automobiles.

Modèles noir brillant :

Les taches superficielles peuvent généralement être nettoyées avec un chiffon propre en microfibre. Pour les taches plus tenaces, polissez et protégez la surface de finition avec de la cire automobile de haute qualité et un chiffon en microfibre vendus dans les commerces de fournitures d'accessoires automobiles.

Modèle de placage de vinyle :

Les taches superficielles peuvent généralement être nettoyées avec un chiffon propre en microfibre. Pour les taches plus tenaces, nettoyez la surface du boîtier avec un chiffon humide.

N'utilisez jamais de produits contenant des solvants agressifs ou des abrasifs, car ces produits peuvent endommager la surface de manière irréversible. N'utilisez jamais de produits d'entretien pour meubles ou à base d'huile sur votre Dominion. N'utilisez jamais des solvants ou des produits de nettoyage agressifs sur votre Dominion. En cas de doute, testez le produit sur la partie inférieure du boîtier et laissez agir plusieurs jours avant de vous engager à l'utiliser sur des parties visibles.

Aucun son ne sort du subwoofer.

1. Assurez-vous que le Dominion est branché et que le voyant du panneau de commande est vert. Sachez que le Dominion ne s'allume que si des signaux audio sont présents aux entrées du subwoofer. Si le Dominion ne s'allume pas (pas de voyant rouge ou vert), vérifiez le disjoncteur qui alimente la prise ou le cordon d'alimentation secteur. Si la prise secteur est alimentée, mais que les voyant
2. Assurez-vous que les réglages du récepteur n'ont pas été modifiés.
3. Si les autres enceintes fonctionnent, mais que le Dominion ne fonctionne pas, essayez de changer le câble qui relie le Dominion au système.
4. Si le problème persiste, contactez votre revendeur/agréé JL Audio ou l'assistance technique JL Audio.

Le niveau de grave a changé.

Assurez-vous que les réglages du niveau sur le bouton « Master Level » du Dominion et sur tout récepteur / préampli / processeur n'ont pas été modifiés.

Bourdonnements ou autres bruits inhabituels émis par le subwoofer

1. Veuillez consulter la section « Interrupteur de mise à la terre / d'isolement » à la page 17 du présent manuel, en particulier si des composants en amont, des câbles, etc., ont fait l'objet de modifications.
2. Éteignez le subwoofer, débranchez tous les câbles de signal d'entrée et de sortie ; puis rallumez le subwoofer. Si le bruit disparaît, le bruit a été provoqué autre dans votre système.

Dépannage - suite

Les graves sont « brouillés » ou « trop lourds ».

1. Diminuez le niveau général du subwoofer.
2. Vérifiez les réglages du récepteur.
3. Essayez de changer l'emplacement du subwoofer ou la position d’écoute principale. Changer l’un ou l’autre peut avoir un effet ÉNORME sur la sonorisation de votre équipement. Consultez la section relative à l’skeleton aux pages 6 à 10 du présent manuel.

Votre Dominion est nettement audible en dehors de votre maison.

1. Réexaminez le réglage « Master Level » de votre Dominion ou de votre récepteur / préampli / processeur home cinéma.
2. Renseignez-vous auprès de votre revendeur agréé JL Audio pour connaître les méthodes d'insonorisation.
3. Éloignez le Dominion* des fenêtres.

Des voisins en colère frappent à votre porte.

Invitez-les à entrer et offrez-leur une boisson.

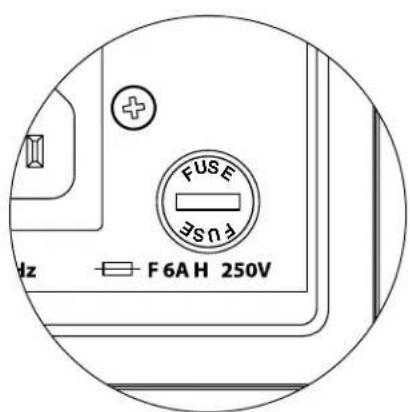

Porte-fusible

Le cache du porte-fusible se trouve sur le panneau arrière, près de la prise du cordon d'alimentation. Ce petit cache à ressort peut être retiré pour faciliter l'accès afin de contrôler ou remplacer le fusible principal. Si votre prise secteur est alimentée, mais que les voyants du subwoofer Dominion ne s'allument pas, le fusible principal peut être brûlé.

Pour le retirer : débranchez le cordon d'alimentation du subwoofer. Introduisez un petit tournevis à tête plate dans la fente du cache et tournez lentement dans le sens contraire des aiguilles d'une montre jusqu'à ce que le porte-fusible se détache. Une fois retiré, le fusible peut être contrôlé et, le cas échéant, remplacé. Consultez le tableau ci-dessous pour connaître les valeurs de fusible de votre appareil Dominion*.

Pour le réinstaller : notez que le corps du porte-fusible est adapté à l'ouverture et qu'il doit être aligné pour correspondre parfaitement. Introduisez le porte-fusible dans l'ouverture et tournez doucement dans le sens des aiguilles d'une montre (environ 1/8 de tour) pour l'enclencher. En appuyant sur le cache et en sentant le ressort se comprimer, vous pourriez localiser la bonne position. Rebranchez le cordon d'alimentation secteur.

Si le fusible de remplacement brûle immédiatement après avoir été remplacé, l'amplificateur du subwoofer devra être réparé. Veuillez contacter votre revendeur ou distributeur JL AUDIO agréé.

Calibre de fusible, modèles à 120 V uniquement
Modèle Type	de fusible Taille du fusible
d108 (120 V) 6,3	5 x 31,75 mm (0,25 x 1,25 po), action rapide 6 A, 250 V
d110 (120 V) 6,3	5 x 31,75 mm (0,25 x 1,25 po), action rapide 6 A, 250 V

Calibre de fusible, modèles à 240 V uniquement
Modèle Type	de fusible Taille du fusible
d108 (240 V) 5 x	20 mm (0,20 x 0,79 po), action rapide 4 A, 250 V
d110 (240 V) 5 x	20 mm (0,20 x 0,79 po), action rapide 4 A, 250 V

DESSOUS

ARRIÈRE

AVANT

Côté avec grille

Spécifications techniques	d108 Subwoofer amplifié Dominion*	d110 Subwoofer amplifié Dominion*
Type d'enceinte: Scelee Scelee
Haut-parleur: Unique 20 cm / 8 po (diétrme nominal) Unique 25 cm / 10 po (diamètre nominal)
Réponse en fréquence (anéchoïque): 31 à 112 Hz (±1,5 dB) -3 dB à 29 Hz/719 Hz -10 dB à 21 Hz/143 Hz	27 à 111 Hz (±1,5 dB) -3 dB à 25 Hz/118 Hz -10 dB à 21 Hz/143 Hz
Surface effective du piston: 0.0208 m³(31,18 po³) 0,0314 m	²(46,71 po³)
Excursion effective: 1.3 litre (80 po³) 2,08 litres (127 po)
Puisance de l'amplificateur: 500 watts RMS count terme	750 watts RMS count terme
Dimensions: (H) hauteurs x (L) largeurs x (P) profondeur La hauteur compré des pièts. 288 mm x 254 mm x 336 mm (11,37 po x 10 po x 13,23 po)	340 mm x 305 mm x 403 mm (13,4 po x 12 po x 15,86 po)
Poids net: 2 kg (26,41 lbs) 17,3 kg (38,2 lbs)

Entrées asymétriques :

Stéréo ou Mono (deux prises jack RCA)

Entrées de niveau haut-parleur :

Stéréo ou Mono (prise démontable)

Entrée à la masse :

Sélectionnable (isolement ou à la terre)

Contrôle du niveau :

Variable : de sourdine à +15 dB par rapport au gain de référence

Marche/Arret:

Signal automatique de detection uniquement

Filtre passe-bas (désactivable) :

24 dB par octave avec alignement Linkwitz-Riley

Variable : 25 à 130 Hz

Polarité :

0 ou 180 degrés

Phase:

Variable de 0 à 280 degrés, référence à 80 Hz
