MODE D'EMPLOI Racing Wheel APEX Hori

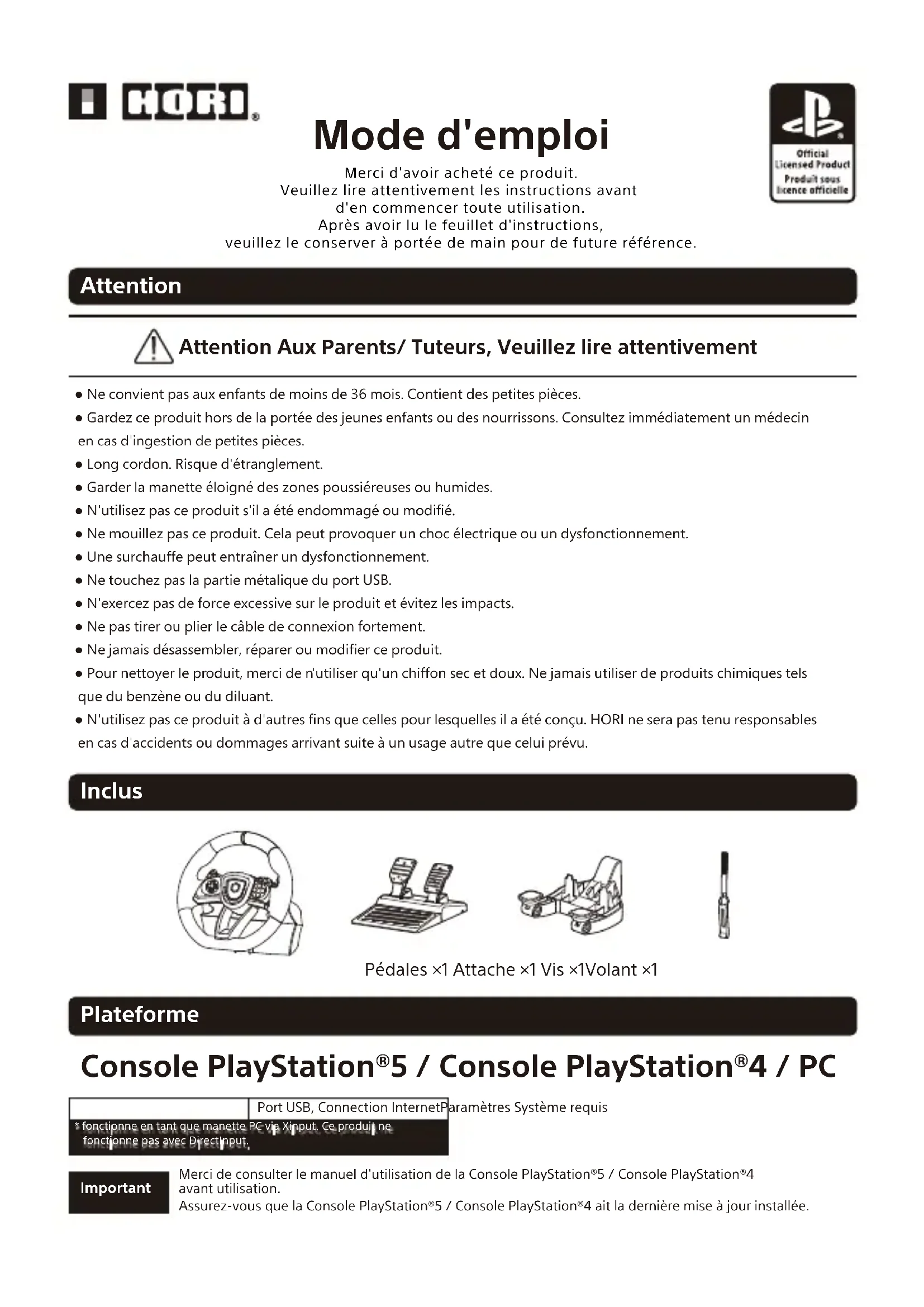

• fonctionne en tant que manette PC via Xinput, Ce produit ne fonctionne pas avec DirectInput.Port USB, Connection InternetParamètres Système requisImportantMerci de consulter le manuel d'utilisation de la Console PlayStation®5 / Console PlayStation®4 avant utilisation.Assurez-vous que la Console PlayStation®5 / Console PlayStation®4 ait la dernière mise à jour installée. Mode d'emploi Merci d'avoir acheté ce produit.Veuillez lire attentivement les instructions avant d'en commencer toute utilisation.Après avoir lu le feuillet d'instructions,veuillez le conserver à portée de main pour de future référence. Attention ● Ne convient pas aux enfants de moins de 36 mois. Contient des petites pièces.● Gardez ce produit hors de la portée des jeunes enfants ou des nourrissons. Consultez immédiatement un médecin en cas d'ingestion de petites pièces.● Long cordon. Risque d'étranglement.● Garder la manette éloigné des zones poussiéreuses ou humides.● N'utilisez pas ce produit s'il a été endommagé ou modifié.● Ne mouillez pas ce produit. Cela peut provoquer un choc électrique ou un dysfonctionnement.● Une surchauffe peut entraîner un dysfonctionnement.● Ne touchez pas la partie métalique du port USB.● N'exercez pas de force excessive sur le produit et évitez les impacts.● Ne pas tirer ou plier le câble de connexion fortement.● Ne jamais désassembler, réparer ou modifier ce produit. ● Pour nettoyer le produit, merci de n'utiliser qu'un chiffon sec et doux. Ne jamais utiliser de produits chimiques tels que du benzène ou du diluant. ● N'utilisez pas ce produit à d'autres fins que celles pour lesquelles il a été conçu. HORI ne sera pas tenu responsables en cas d'accidents ou dommages arrivant suite à un usage autre que celui prévu. Attention Aux Parents/ Tuteurs, Veuillez lire attentivementDescription Volant Pédales Bouton PS “Mode PC” : Bouton LT Bouton . “Mode PS4” : Bouton SHARE“Mode PC” : Bouton BACK Croix directionnelle Bouton L3 “Mode PC” : L Stick Button Bouton L2 “Mode PC” : Bouton HOME Bouton L1 “Mode PC” : Bouton LB Bouton ASSIGN Indicateur ASSIGN(Gauche) Bouton R2 “Mode Normal” : Bouton R2“Mode PC” : Bouton RT Bouton R1 “Mode PC” : Bouton RB Bouton h “Mode PC” : BoutonY Bouton l “Mode PC” : Bouton X Bouton R3 “Mode PC” : R Stick Button Indicateur ASSIGN(Droit) Bouton

“Mode PC” : Bouton B Bouton k “Mode PC” : Bouton A Bouton , “Mode PS4” : Bouton OPTIONS“Mode PC” : Bouton START Palette de vitesse R “Mode Normal” : Bouton R1 “Mode Volant” : Palette R1 “ModePC” : Bouton X Interrupteur de changement de console Interrupteur à bascule Palette de vitesse L “Mode Normal” : Bouton L1“Mode Volant” : Palette L1“Mode PC” : Bouton A Câble de la manette Interrupteur à bascule du Pad Directionnel Prise modulaire Connecter le câble Connecteur USB Port de connexion de la prise modulaire Pédale L “Mode Normal” : Bouton L2“Mode Volant” : Brake“Mode PC” : Bouton LT Pédale R “Normal Mode” : R2 Button“Steering Mode” : Accelerator“PC Mode” : RT ButtonAssemblez la pédale comme indiqué sur l'image ci-dessous.

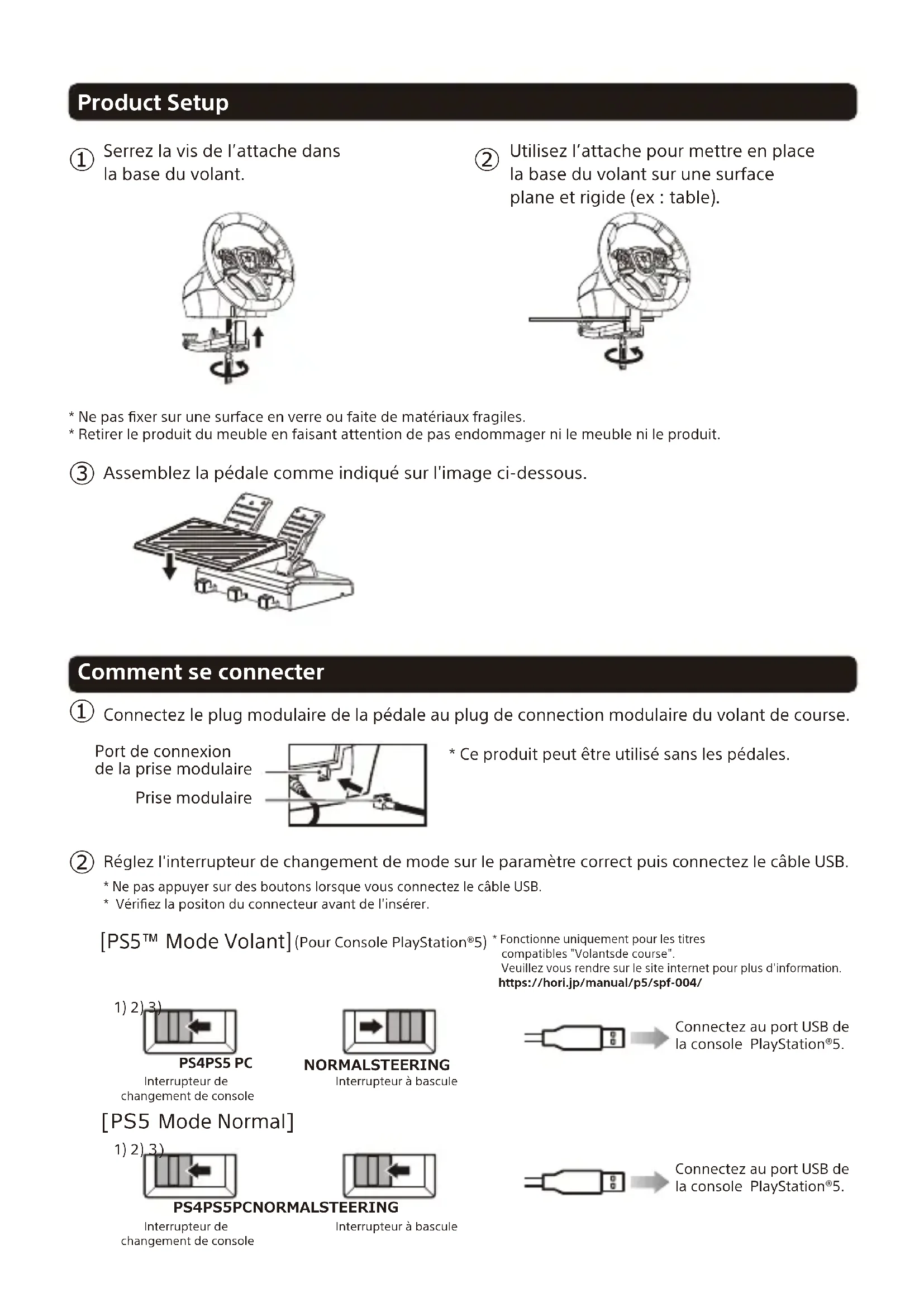

Product Setup Serrez la vis de l’attache dans la base du volant.

Utilisez l’attache pour mettre en place la base du volant sur une surface plane et rigide (ex : table).

• Ne pas fixer sur une surface en verre ou faite de matériaux fragiles.* Retirer le produit du meuble en faisant attention de pas endommager ni le meuble ni le produit. Comment se connecter [PS5™ Mode Volant] (Pour Console PlayStation®5)Connectez au port USB de la console PlayStation®5.1) 2) 3)Interrupteur de changement de consolePS4PS5 PCInterrupteur à basculeNORMAL STEERINGConnectez au port USB de la console PlayStation®5.Interrupteur de changement de console [PS5 Mode Normal] Interrupteur à bascule1) 2) 3)PS4PS5 PC NORMAL STEERINGPrise modulaire* Ce produit peut être utilisé sans les pédales.

Connectez le plug modulaire de la pédale au plug de connection modulaire du volant de course.

• Ne pas appuyer sur des boutons lorsque vous connectez le câble USB.

• Vérifiez la positon du connecteur avant de l'insérer. Réglez l'interrupteur de changement de mode sur le paramètre correct puis connectez le câble USB.

Port de connexionde la prise modulaire* Fonctionne uniquement pour les titres compatibles "Volantsde course". Veuillez vous rendre sur le site internet pour plus d'information. https://hori.jp/manual/p5/spf-004/Connectez au port USB de la console PlayStation®4.Connectez au port USB de la console PlayStation®4.Connectez au port USB de la PC.Interrupteur de changement de consoleInterrupteur à basculeInterrupteur de changement de consoleInterrupteur de changement de consoleInterrupteur à bascule1) 2) 3) [PS4 Mode Normal] PS4PS5 PCPS4PS5 PCNORMAL STEERING1) 2) 3)NORMAL STEERING [PC Mode]

Téléchargez l'application Mode de démarrage rapide Les fonctionnalités suivantes peuvent être ajustées dans l'application: ■ Mode de démarrage rapide ■ Ajustement de la zone morte ■ Réglage de la sensibilité ■ Mode ASSIGN ■ Profil ■ Interrupteur Croix Directionnelle / Stick analogique Changez l'output de course maximum de 270 degrés à 180 degrés pour une.La LED Program ( Gauche) s'allumera en bleu pendant 3 secondes.La LED Program ( Gauche) s'allumeraen vert pendant 3 secondes. 180° 270° [PS4™ Mode Volant] (Pour Console PlayStation®4)* Fonctionne uniquement pour les titres compatibles "Volantsde course". Veuillez vous rendre sur le site internet pour plus d'information. https://hori.jp/manual/p5/spf-004/ 『HORI Device Manager』 "Veuillez télécharger et installer le « HORI Device Manager » à partir du site Web de ce produit à l'aide de votre PC. URL：https://hori.jp/manual/p5/spf-004/Dead Zone réglable La dead zone du volant est réglable sur sept niveaux diérents.La couleur de la LED Program ( Gauche) changera pour indiquer la valeur de la dead zone. Augmentez le niveau de la Dead Zone en appuyant sur le haut de la croix directionnelle.Etroit Diminuez le niveau de la Dead Zone en appuyant sur le bas de la croix directionnelle.Large

La couleur de la LED Program (Gauche) changera pour indiquer l'angle de rotation sélectionné.

La LED Program (Droite) s'allumera.

La LED Program (Droite) s'allumera.La LED Program (Gauche) s'éteindra.(La LED ASSIGN s'allumera en rouge lorque vous assignez des boutons.)

• Si vous n'eectuez pas l'étape ② après l'étape ① la LED ASSIGN s'éteindra automatiquement après quatre secondes, et le paramètrage des boutons prendra fin.
• Pendant les étapes ② à ③, seule le volant de course et la pédale sont activés. Les input des boutons de la manette vers la console PlayStation®5 seront désactivés.* Les paramètres de la manette sont sauvegardés même si l'USB est déconnecté. Interrupteur de configuration de la croix directionnelle Les fonctions de la croix directionnelle peuvent être assignées au stick analogique gauche, stick analogique droit ou a la croix directionnelle.Certains jeux ne reconnaitrons pas la fonction de l'interrupteur des fonctions de la crois directionnelle.* Veuillez consulter le manuel d'instructions de jeu que vous utilisez. Ce produit ne fonctionne pas avec le mode Analogique.Croix directionnelleStick Gauche Stick Droit 3sec Large EtroitDéfaut1 2 3 5 64 7Vert Jaune Rouge Violet Bleu Bleu clair BlancÉtat des voyants LEDLa LED Program (Droite) clignotera. La couleur de la LED Program (Gauche) changera pour indiquer l'angle de rotation sélectionné. La LED Program (Droite) s'allumera. Sensibilité réglable La sensibilité du volant de course est réglable sur sept niveaux.La couleur de la LED Program (Gauche) changera pour indiquer la sensibilité choisie.

La LED Program (Droite) s'allumera.La LED Program (Gauche) s'éteindra.(La LED ASSIGN s'allumera en rouge lorque vous assignez des boutons.)

• Si vous n'eectuez pas l'étape ② après l'étape ① la LED ASSIGN s'éteindra automatiquement après quatre secondes, et le paramètrage des boutons prendra fin.
• Pendant les étapes ② à ④, seule le volant de course et la pédale sont activés. Les input des boutons de la manette vers la console PlayStation®5 seront désactivés.* Les paramètres de la manette sont sauvegardés même si l'USB est déconnecté.Le niveau de sensibilité augmente en appuyant sur le haut de la croix directionnelle.ManiableLe niveau de sensbibilité diminue en appuyant sur le bas de la croix directionnelle.Graduel 3sec Volant Graduel (Plus dur à tourner) Maniable (Facile à tourner)Défaut

Vert Jaune Rouge Violet Bleu Bleu clair Blanc État des voyants LEDMode de démarrage rapide ・ Ajustement de la zone morte Réinitialisation totale de l'ajustement de linéarité

La sensibilité augmente en appuyant sur le haut de croix directionnelle.Responsive

La sensibilité diminue en appuyant sur le bas de croix directionnelle.Gradual La LED Program (Droite) clignotera.La couleur de la LED Program (Gauche) changera pour indiquer l'angle de rotation sélectionné. 3sec Pour réinitialiser les éléments suivants : Mode de démarrage rapide ・ Ajustement de la zone morte ・ Réglage de la sensibilité ( La LED ASSIGN s'allumera en rouge pendant le paramètrage des boutons.)

• Si vous n'eectuez pas l'étape ② après l'étape ① la LED ASSIGN s'éteindra automatiquement après quatre secondes, et le paramètrage des boutons prendra fin. Lorsque le mode Quick Handling n'est pas activé, la valeur d'input du voulant de course sera réglée par défaut à 270°. Le niveau / valeur par défaut de la dead zone et de la linéarité seront sur "4". La LED Program (Droite) s'allumera. La LED Program (Droite)s'éteindra.La LED Program (Gauche) s'éteindra.La LED Program (Droite) s'allumera.La LED Program (Gauche) s'éteindra.(La LED ASSIGN s'allumera en rouge lorque vous assignez des boutons.)
• Si vous n'eectuez pas l'étape ② après l'étape ① la LED ASSIGN s'éteindra automatiquement après quatre secondes, et le paramètrage des boutons prendra fin.
• Pendant les étapes ② à ③, seule le volant de course et la pédale sont activés. Les input des boutons de la manette vers la console PlayStation®5 seront désactivés.* Les paramètres de la manette sont sauvegardés même si l'USB est déconnecté. 3sec 3sec Pédales La LED Program (Droite) s'allumera. Graduel ManiableDéfaut

Vert Jaune Rouge Violet Bleu Bleu clair Blanc État des voyants LEDComment réinitialiser les boutons individuellementComment eectuer le paramètrage Mode Assign

La LED Program (Droite)s'éteindra.La LED Program (Gauche) s'allumera. Vous pouvez reconfigurer les fonctions des boutons en utilisant cette fonction. 3sec Boutons paramètrablesBouton L1 / Bouton R1 / Bouton L2 / Bouton R2 /Bouton L3 / Bouton R3 / Palette de vitesse L /Palette de vitesse R / Pédale L / Pédale RFonctions paramètrables Bouton j / Bouton k / Bouton h / Bouton l / Bouton L1 / Bouton L2 / Bouton L3 / Bouton R1 / Bouton R2 / Bouton R3 / Palette de vitesse L / Palette de vitesse R / Pédale L / Pédale R / Stick Gauche / Stick Droit / Croix directionnelle "LS" pour le Stick Gauche "RS" pour le Stick Droit

• Pour l'étape 3, pour assigner un input de direction du Stick Analogique Gauche à un bouton, réglez l'interrupteur du Pad Directionnel (DP/LS/RS) sur la position [LS] et appuyez sur la croix directionnelle dans la direction que vous voulez assigner. Pour le Stick Analogique Droit, réglez l'interrupteur sur [RS]. Pour l'étape 3, appuyez le même bouton que l'étape 2 pour indivuellement réinitialiser les boutons.
• Après 4 secondes d'inactivité entre chaque étape, la LED Program (Rouge) s'allumera et le mode program prendra fin.

• Pendant l'étape 2, l'input des boutons de la manette vers la console PlayStation®5 / console PlayStation®4 sera désactivé.

• Lorsque la LED Program (Gauche) s'allume, cela indique qu'un bouton est paramètré et ne s'éteindra pas jusqu'à ce que les fonctions de boutons soient réinitialisées.
• Si vous voulez désactiver la fonction d'un bouton, restez appuyé pendant 3 secondes lors de l'étape 3sur le même bouton que vous avez pressé pendant l'étape 2.
• Si vous avez appuyé sur plusieurs boutons pendant l'étape 3, le bouton qui sera assigné sera le dernier sur lequel vous avez appuyé.* Les paramètres de la manette resteront sauvegardés même si l'USB est déconnecté. La LED Program (Droite) s'allumera. La LED Program (Droite) clignotera. Boutons paramètrablesFonctions paramètrables
• Appuyer sur les touches directionnelles (Droite, Bas, Gauche, Haut) pour les assigner aux paramètres vouluComment réinitialiser tous les boutons

3sec Toutes les fonctions des boutons sont réglées par défaut et le paramètrage prend fin.La LED Program (Droite) s'allumera. Caractéristiques principales VolantDimensions externes : 280×243×268mmDiamètre de direction : 280mmAngle de rotation : 270°Poids : 1.4kgLongueur du câble : 3.0mPédalesDimensions externes : 225×300×148mmPoids : 0.9kgLongueur du câble : 1.5mAges 6+
