Caractéristiques	Détails
Type de produit	Balance impédancemètre
Capacité maximale	200 kg
Précision	100 g
Fonctionnalités	Mesure du poids, de la masse grasse, de la masse musculaire, de l'eau corporelle, de la masse osseuse
Affichage	Écran LCD rétroéclairé
Alimentation	Piles (type AA)
Dimensions	30 x 30 x 3 cm
Peso de l'appareil	2,5 kg
Utilisation	Pour un usage domestique ou professionnel
Maintenance	Nettoyage avec un chiffon humide, ne pas immerger dans l'eau
Sécurité	Ne pas utiliser sur une surface glissante, ne pas dépasser la capacité maximale
Garantie	2 ans

FOIRE AUX QUESTIONS - BC420MA TANITA

Comment calibrer la balance TANITA BC420MA ?

Pour calibrer la balance, placez-la sur une surface dure et plane. Appuyez sur le bouton 'ON' et attendez que l'affichage se stabilise. Si nécessaire, référez-vous au manuel d'utilisation pour les instructions précises de calibration.

Pourquoi la balance ne s'allume pas ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas épuisées. Si la balance ne s'allume toujours pas, essayez de remplacer les piles par des neuves.

Comment interpréter les résultats de la balance ?

La balance TANITA BC420MA fournit plusieurs mesures, y compris le poids, la masse grasse, la masse musculaire, etc. Consultez le manuel d'utilisation pour comprendre la signification de chaque mesure et les plages de valeurs normales.

La balance affiche un message d'erreur, que faire ?

Un message d'erreur peut indiquer un problème de capteur ou d'alimentation. Essayez de réinitialiser la balance en retirant les piles pendant quelques minutes, puis réinsérez-les. Si le problème persiste, contactez le service client.

Comment changer les piles de la balance ?

Pour changer les piles, retournez la balance et localisez le compartiment à piles. Ouvrez-le, retirez les anciennes piles et insérez des piles neuves en respectant la polarité indiquée.

La balance est-elle compatible avec une application mobile ?

Oui, la balance TANITA BC420MA est compatible avec certaines applications de suivi de la santé. Téléchargez l'application recommandée par le fabricant et suivez les instructions pour synchroniser les données.

Comment nettoyer la balance correctement ?

Utilisez un chiffon doux et humide pour nettoyer la surface de la balance. Évitez les produits chimiques agressifs ou abrasifs qui pourraient endommager l'appareil.

Est-ce que la balance TANITA BC420MA est étanche ?

Non, la balance TANITA BC420MA n'est pas étanche. Évitez tout contact avec l'eau ou d'autres liquides pour préserver son fonctionnement.

MODE D'EMPLOI BC420MA TANITA

Veuillez lire attentivement ce maude d'Âfemploi et le conserver à portée de la main pour consultation ultérieure.

Table des matières

Avant l'utilisation (consignes de sécurité)

Mesures de sécurité....116

Nomenclature / Connexion....118

Préparatifs....121

Réglages divers 122

F

Comment l'utiliser (consignes de sécurité)

Mode d'emploi....136

en cas d'utilisation de l'analyseur

de composition corporelle 136

% de graisse à atteindre....146

Utilisation comme pèse-personne ....147

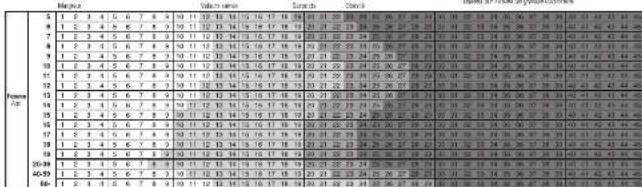

Critères divers 150

Si nécessaire (consignes de aéo)

Est-il cassé? 154

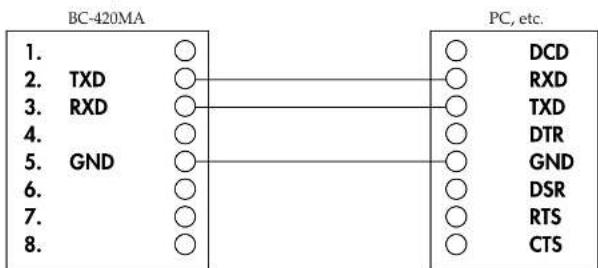

Connexion à un micro-ordinateur ......156

Notices techniques 160

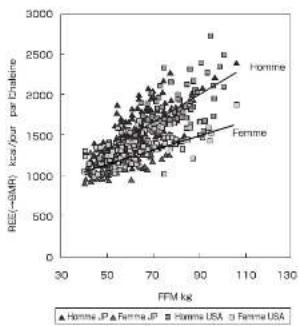

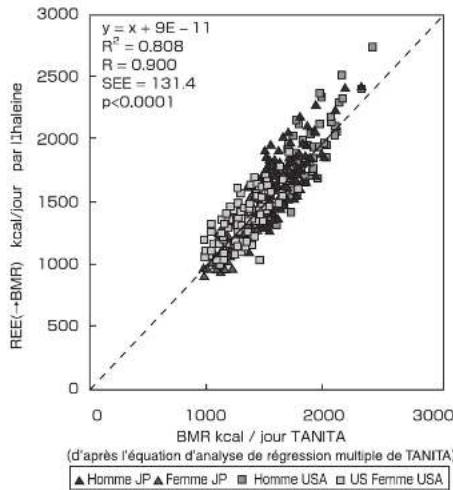

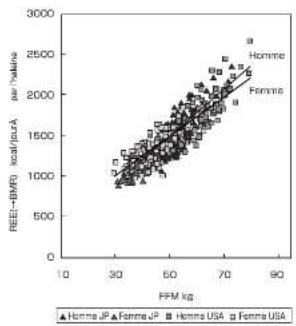

Nouvelle formule de régression pour taux

métabolique de base

(Basal Metabolic Rate : BMR) 164

Spécifications....166

Applications

• L'appareil permet de détecter certaines maladies et certains troubles liés au poids et à l'impédance.

- Il permet de surveiller et de prévenir divers troubles résultant d'un excès de dépôts de tissus gras, comme le

diabete, l'hyperlipidémie, la cholélithiase et la steatose hépatique.

- Il permet de suivre l'évolution de l'impédance d'un individu, sur la base des différences de pourcentage de

- Il permet également d'évaluer l'efficacité de l'alimentation d'un individu ou d'un programme d'exercices.

tant à des fins de santé que de forme physique

Avantages

1. L'appareil est facile à utiliser et n'exige aucune installation ni aucune compétence particulière pour les

mesutes.

1. Les mesures sont prises rapidement et en toute facilité, n'occasionnant aucun désagrément au patient.

Consignes de sécurité

■ Symboles d'avertissement

Merci d'avoir fait l'acquisition de ce produit de précision Tanita. Pour accroître sa performance et sa sécurité d'utilisation, veuillez vous familiariser avec les symboles d'avertissement suivants. Ils ont pour fonction de prévenir l'utilisateur contre des esques potentiels liés à l'utilisation de l'appareil. La Méconnaissance de ces symboles peut entraîner de graves bleasures ou endommager le produit. Veuillez donc en prendre connaissance avant de poursuivre la lecture de ce MODE D'EMPLOI.

MISE EN GARDE

Ce symbole indique la possibilité d'une blessure grave si le produit n'est pas utilisé correctement ou si les directives d'emploi sont ignorées.

ATTENTION

Ce symbole indique la possibilité d'un accident corporel ou d'endommagement du produit si les instructions sont ignorées.

!

Ce symbole indique que des précautions d'ordre général devraient être prises lors de l'utilisation de ce produit.

MISE EN GARDE

• Personnes équipées d'un stimulateur cardiaque ou de tout autre appareil médical permanent.
  L'appareil envoyant au corps un faible courant électrique, les personnes portant un appareil médical implanté de façon permanente, par exemple un stimulateur cardiaque, ne devront pas utiliser l'appareil, le faible courant électrique pouvant perturber le bon fonctionnement de l'appareil médical en question.
• Branchement et débranchement du cordon électrique
  Afin de réduire tout risque de commotion électrique ou de dommage de l'appareil, ne branchez et ne débranchez jamais le cordon avec les mains mouillées.
  • Pour éviter tout risque de feu
  Utilisez un cordon correctement raccordé au secteur CA 230 V, et non des cordons de rallonge avec prises multiples.

ATTENTION

• Raccordement de la BC-420MA à un ordinateur
Vérifiez que l'ordinateur respecte la norme IEC60950.
- Hygiène
Utilisez la balance impédancemètre pieds nus. Veillez à bien nettoyer la plate-forme de pesée avec un désinfectant approprié après chaque utilisation. Ne versez jamais de liquide directement sur la plate-forme de pesée, car le liquide pourrait pénétrer à l'intérieur de la balance et l'endommager.
Nettoyez la plate-forme avec un chiffon doux imbibé d'alcool éthylique. N'utilisez pas de produits chimiques puissants.
- Interprétation des résultats
Les données fournies par l'appareil, ainsi que les informations complémentaires comme les régimes ou les programmes d'exercice établis sur la base de ces données, devront faire l'objet d'une interprétation par un professionnel qualifié.
- Veuillez à ce que la plate-forme de pesée soit installée sur une surface horizontale et stable. Si la plate-forme de pesée est instable parce que les pieds ne reposent pas complètement sur la surface, vous risquez de tomber ou d'obtenir une pesée inexacte. Ne sautez jamais sur la plate-forme de pesée, car vous risquez de tomber ou d'endommager l'appareil.
- Afin de réduire les risques de blessure ou d'endommagement de l'appareil, veuillez toujours monter lentement sur la plate-forme.
- Lorsque vous manipulez l'imprimante, évitez d'utiliser tout objet tranchant.
- BC-420MA: Veillez à utiliser l'adaptateur d'alimentation secteur d'origine (modèle: SA165A-0950U-3).
L'utilisation d'un adaptateur d'alimentation secteur autre que l'adaptateur d'origine risque de provoquer un mauvus fonctionnement. Ne branchez pas et ne débranchez pas la fiche en tenant le câble.
- L'appareil est doré d'un fusible pour appareil électrique (2A, 125V) Si vous utilisez un adaptateur d'alimentation secteur autre que l'adaptateur d'origine ou qu'il se produit une forte surintensité, le fusible sauterra à des fins de sécurité. Si le fusible saute, il faudra faire vérifier l'appareil. Le fusible se trouve à l'intérieur de l'appareil, et l'utilisateur ne peut pas démonter l'appareil facilement. Dans ce cas, consultez votre revendeur ou la filiale Tanita la plus proche pour faire remplacer le fusible.

ENTRETIEN

L'appareil ayant été fabriqué et réglé avec précision, veuillez observer les points suivants.

• L'utilisateur ne devra jamais démonter nu régler l'appareil lui-même. Ces opérations devront être conliées à un service d'entretien spécialisé ou à un centre agréé, désignés aux termes de la directive NAWI.
• Lorsqu'il n'est pas utilisé pendant une période de temps prolongée, débrancher l'appareil de la prise d'alimentation murale.
• Afin de réduire les risques de court-circuit, conserver les liquides et objets métalliques (trombones, etc.) à bonne distance de l'imprimante.
• Maintenez les électrodes propres en les essuyant avec du désinfectant.
• Ne pas laisser tomber l'appareil et éviter de l'installer dans un endroit sujet à vibrations constantes.
• Lorsque l'appareil est transféré d'une pièce à une autre et qu'il existe un écart de température supérieur à 20 degrés Celsius (40 degrés Fahrenheit) entre ces pièces, attendre deux heures avant d'utiliser l'appareil.
• Pour la mise au rebut, procédiz conformément à la législation du pays.

⚠ Instructions générales pour l'obtention de mesures exactes

L'appareil émet un faible courant électrique à travers le corps pour mesurer l'impédance (résistance électrique). L'impédance variant en fonction de la répartition du liquide dans le corps, veuillez observer les instructions suivantes pour obtenir des mesures exactes.

• S'assurer également de la propreté de la plante des pieds, la saleté pouvant faire obstacle au passage du faible courant.
• Des résultats erronés peuvent apparaître après consommation excessive de nourriture ou de liquide, ou après une période d'activité physique intense.
• L'appareil a été conçu pour la majorité de la population menant une vie saine et un mode de vie régulier. Pour les personnes attentes de maladie, ou dont le mode de vie diffère grandement de la norme, il est recommandé de ne pas utiliser les données fournies par l'appareil comme valeur absolue, mais plutôt comme référence permettant de suivre l'évolution des pourcentages.
• La mesure demeure possible même lorsqu'une personne a des durillons aux pieds ou porte de mincos bas nylon. Verser alors 0,5 ml d'une solution saline ou d'eau au centre de chaque électrode. Le liquide remplira un rôle de conducteur et pourra permettre au courant de traverser un léger obstacle.
• Les mesures peuvent ne pas être possibles sur une surface soumise à de tortes vibrations. Dans ce cas, déplacez l'appareil sur une surface exemple de vibrations.
• N'utilisez pas d'émotteurs, par exemple un téléphone mobile, pendant que vous vous pesez. Cela risque d'affecter les valeurs affichées.
  • Pour de plus amples informations concernant l'obtention de résultats précis, veuillez consulter la Brochure de Notes Techniques

Plage de température d'utilisation : 0°C à 35°C Humidité relative : 30% à 80% (sans condensation)

Plage de température ambiante : -10°C à 50°C Plage d'humidité relative : 10% à 90% (sans condensation) Pour éviter tout mauvais fonctionnement, ne pas ranger l'appareil dans un endroit ensoleillé, ni dans on lieu soumis à des changements importants de température ou de condensation, ou encore dans un endroit très poussiérieux ou à proximité d'un feu, ou dans un endroit soumis à des vibrations ou à des chocs.

Nom du modèle	BC-420MA
Plage de fréquence	50 / 601z
Plage de courant électrique	1.5A

Nomenclature / Connexion

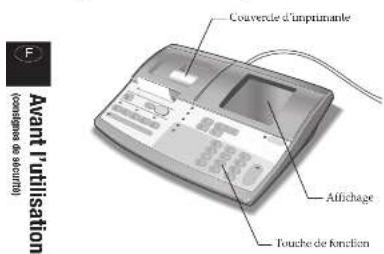

Version avec affichage à distance Version monté

Boîtier de commande

Couverde d'imprimante Affichage Touche de fonction Avant l'utilisation (contragnes de secuents)

Accessoires

Mode d'emploi (ce manuel) Guide d'utilisation Adaptateur secteur Cordon secteur 1 x Compte-gouttes

1 x Rouleau de papier d'impression Consommables [No. 2903] (Papier thermique ordinaire, diamètre du rouleau : 55 mm, longueau du rouleau: environ 34 m) * Pour tous renseignements complémentaires, contacter le revendeur après duquel le produit a été acheté.

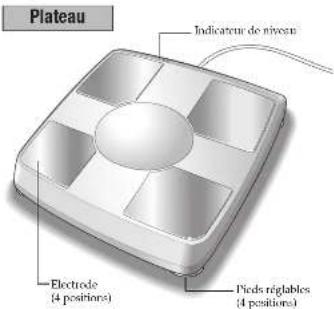

Plateau Indicateur de risers Electrode (4 positions) Pieds réglables (4 positions)

Vérification de niveau

* P our une mesure précise, placer la machine sur une surface aussi plane que possible.
*1 ourner les pieds de réglage à 4 positions pour effectuer le réglage de sorte que les bulles d'air de l'indicateur de niveau atteignent le milieu.

Rouge

Bulle d'air
Dans le cas l'indicateur de niveau par le dessus.

onne

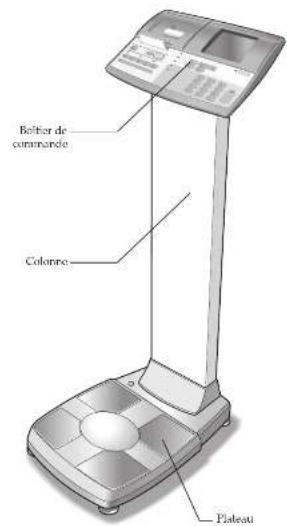

Boîtier de commande Colonne Plateau

Accessoires

1 x Rouleau de papier d'impression Consommables [No. 2903] Papier thermique ordinaire, diamètre du rouleau : 55 mm, longueur du rouleau environ 31 au Pour tous renseignements compléne contacter le revendeur auprès duquel le p ché achete.

Vérification de niveau

* Pour une mesure précise, placer la machine sur une surface aussi plane que possible.
* 1 ourner les pieds de réglage à 4 positions pour effectuer le réglage de sorte que les bulles d'air de l'indicateur de niveau atteignent le milieu.

Rouge

Bulle d'air
Dans le cas l'indicateur de niveau par le dessus.

A MISE EN GRADE Vérifier que le plateau est bien mis sur une surface plane et stable. Si le plateau n'est pas stable, par exemple parce que vous posez un seul pied sur la surface, vous risquez de trébucher ou d'obtenir des mesures incorrectes.

Préparatifs

Mise en place du rouleau de papier d'impression

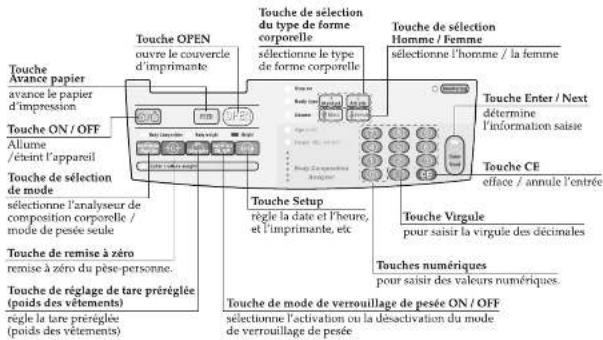

Boîtier de commande (nom des touches)

Touche Open ouvre le couvercle d'imprimante. Touche de sélection du type de forme corporelle sélectionne le type de forme corporelle Touche de sélection Homme / Femme sélectionne l'homme / la femme Touche Enter / Next détermine l'information saisie Touche CE efface / annule l'entrée Touche Setup règle la date et l'heure, et l'imprimante, etc. Touche Virgule pour saisir la virgule des décinales Touches numériques pour saisir des valeurs numériques. Touche de remise à zéro remise à zéro du pèse-personne. Touche de réglage de tare prérégée (poids des vêtements) règle la tare prérégée (poids des vêtements) Touche de mode de verrouillage de pesée ON / OFF sélectionne l'activation ou la desactivation du mode de verrouillage de pesée

Connexion des prises
Arrière du boîtier de commande

AVERTISSEMENT

• Pour éviter tout risque de commotion électrique, ne branchez et ne débranchez pas la fiche avec les mains mouillées.

- Pour éviter tout risque de commotion électrique, n'utilisez pas l'appareil à proximité d'une source d'eau.

MISE EN GRADE

• P'our éviter tout risque d'erreur de mesure, ne vous pesez pas en utilisant un appareil émettant des ondes radio.

- Utilisez uniquement l'adaptateur d'alimentation secteur d'origine (modèle: SA165-0950U-3). L'utilisation d'un adaptateur d'alimentation secteur autre que l'adaptateur d'origine risque de provoquer un mauvais fonctionnement, un dégagement de fumée ou un feu.

Les symboles et leur signification

	Pour allumer l'appueil		Pour étendre l'appueil		Cuantant confra	###	Entrie, sortie		Appareil de classe II
FEED	Acornele papier		Section concernant le 1yr. RF		Attention. Voir les notes jérables	CE0123	Contrôle du Loctre Ferturée réduissant appuis la réline sur la 91/22/2014	P T	Régage du point des éléments
Male	Homme	Female	Femme

MISE EN GRADE

• Veuillez changer le rouleau de papier lorsque des lignes rouges apparaissent sur les côtés du papier.

• Veuillez faire attention à ne pas vous blesser sur les arêtes vives.

- Veuillez étcindre la machine avant d'enlever le papier bloqué dans l'imprimante.

Mise en place du rouleau de papier d'impression

Appuyer sur la touche Appuyer sur la touche pour allumer l'appareil.

- Lorsque tous les voyants sont allumés, le numéro du modèle 420, ainsi que 604lichent.

(1) Appuyer sur la touche . OPEN (2) Déposer le couvercle d'imprimante.

(3) Installer le rouleau de papier d'impression.

- Retirer le ruban adhésif du rouleau de papier d'impression et le tirer sur environ 10 cm.

Remettre le couvercle d'imprimante Remarque

• Si [COPEn] s'affiche,

→le couvercle d'imprimante est ouvert, le refermer correctement (page 153).

Appuyer sur la touche, eFEED couper le papier superflu.

Si la coupe automatique est réglée sur "OFF," la coupe automatique ne fonctionne pas (page 126).

Réglage terminé.

Réglages divers

Méthodes de réglage

Appeler l'écran de sélection de l'élément de réglage.

1

Appuyer sur la touche pour mettre en marche.

- Lorsque tous les voyantssont allumés, le numéro du modèle ainsi que 00_m s'affichent.

2

Appuyer sur la touche . Set Up

• I'écran de saisie de l'élément de réglage s'affiche.

Remarque

- 39 – 67 sont les éléments de réglage correspondant aux éléments d'impression (122e 132).

- Lorsque les différents réglages sont tous terminés,

Appuyer sur la touche s=sefUpran "sélection de l'élément de réglage" (pour retourner à l'écran de saisie de la tare).

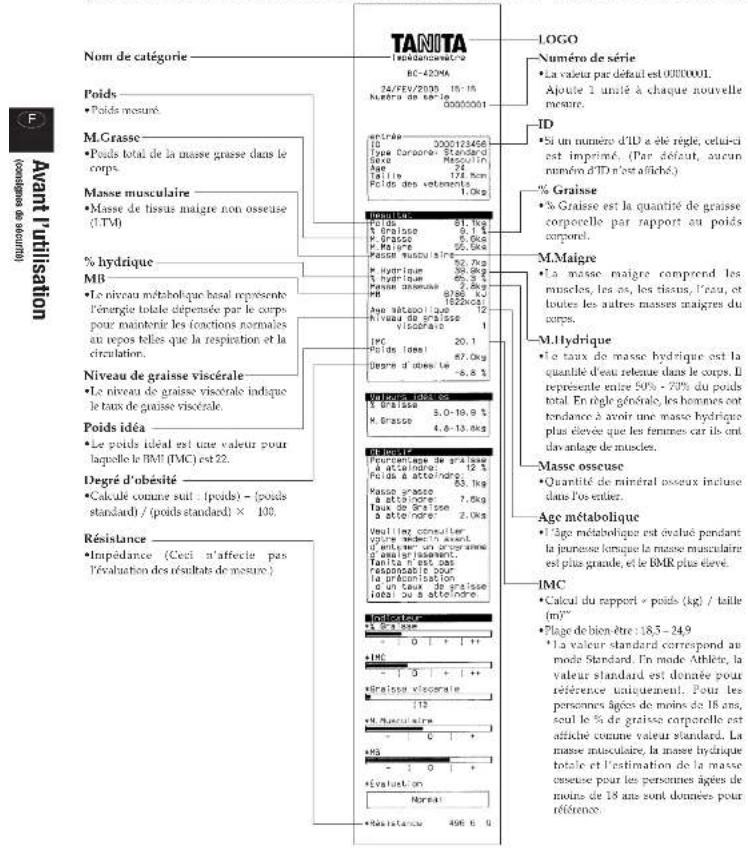

Éléments de réglage Réglage ON / OFF de l'élément d'impression

1	Date et heure ( page 120)
2	Nombre de feuilles à imprimer Mode de composition corporelle ( page 120)
3	Nombre de feuilles à imprimer Mode pesée uniquement ( page 120)
4	Découpe automatique du papier d'impression ( page p a
5	Tip sonore ( page 126)
6	Affichage du % de graise de la plage de bien-être ( page p a gr 127)
7	No. ID ( page 127)
8	Flux de mesure ( page 128)
9	Mode Athlette ( page 128)
10	Saint l'unité de taille ( page 129)
11	Durée de détermination automatique ( page 129)
18	Taux de graise corporelle visé ( page 130)
19	Sélectionner la langue ( page 130)
20	Prénéglage de l'élément d'impression ( page 130)

39	Logo TANITA (page 134)
40	Nom de catégorie (page 134)
41	Date (page 134)
42	Numéro de série (page 134)
43	Espore (page 134)
44	No ID (page 134)
45#	Débaser graisse (page 134)
46	Masse maïgre (page 134)
47	Masse musculaire (page 134)
48	Teneur en eau du corps (page 134)
49	% Teneur en eau du corps (page 134)
50	Masse resteuse (page 134)
51	Taux de métabolienne basat (page 134)
52	Age métabolique (page 134)
53	Taux de graisse viscérale (page 134)
54	BKC (page 134)
55	Indice Roturen (page 134)
56	Poids idéale (page 134)
57	Degré d'obesté (page 134)
58	Plage idérale % Graisse corporelle (page 134)
59	Graphique % de graisse (page 134)
60	Graphique (page 134)
61	Graphique du taux de graisse viscérale (page 134)
62	Graphiques de masse musculaire (page 134)
64	Graphique BMR (page 134)
65	Classification physique (page 134)

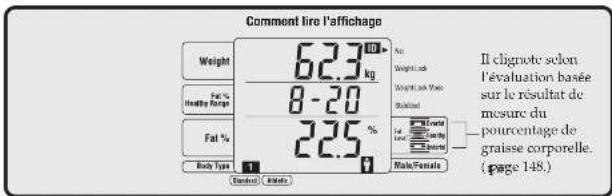

Remarque

*Lorsque les différents réglages sont effectués en continu,

→appuyer sur chaque valeur à configurer.

*Les contenus configurés sont mémorisés jusqu'à leur prochaine modification.

*Lorsque les différents réglages sont terminés,

→appuyer sur la touche «Sel Upran» "sélection de l'élément de réglage" (l'écran de saisie de la tare).

pour retourner à

Réglages divers

Méthodes de réglage

Enregistrer la date et l'heure (suite de la page 122).

Appuyer sur la touche, 1

puis sur la touche -Enter / Next

- L'écran de réglage "nombre de pages à imprimer pour le moniteur de composition corporelle" s'affiche.

Saisir la date et l'heure

- Saisir l'année, le mois, le jour, l'heure et les minutes, dans l'ordre, en 2 chiffres. Exemple: Pour saisir 9h47 le 21 Janvier 2006

Remarque • Pour saisir un nombre à 1 chiffre (0 - 9), appuyer d'abord sur . 0

• Pour rectifier la valeur saisie ou pour l'annuler, →appuyer sur la touche CE (la valeur saisie est effacée).
  • Pour arrêter la saisie en cours,

appuyer sur la touche Enter / Next

Une fois tous les éléments saisis,

appuyer sur la touche .Enter / N

• L'écran "sélection de l'élément de réglage" réapparaît.

Remarque

*Lorsque les différents réglages sont effectués en continu,
→appuyer sur chaque valeur à configurer.
*Les contenus configurés sont mémorisés jusqu'à leur prochaine modification.

Régler le nombre de feuilles à imprimer pour l'analyseur de composition corporelle (suite de la page 122)

Appuyer sur la touche puis sur la touche Enter / Next.

• L'écran de sélection "nombre de feuilles à imprimer pour l'analyseur de composition corporelle" s'affiche.

Saisir le nombre de feuilles à imprimer

Remarque

• La valeur par défaut est "1" (valeurs possibles: de 0 à 3).
• Si le nombre de feuilles à imprimer est réglé sur "0" pour le moniteur de composition corporelle
  et le pèse-personne, la touche FEED ne fonctionne pas.
• Pour rectifier la valeur saisie ou pour l'annuler →la valeur saisie est effacée

Une fois la valeur numérique saisie, appuyer sur la touche . Enter / Next

• L'écran "sélection de l'élément de réglage" réapparaît.

Régler le nombre de feuilles à imprimer pour la pesée (suite de la page 122).

Appuyer sur la touche puis sur la touche Enter / Next.

• L'écran de sélection "nombre de feuilles à imprimer pour la pesée" s'affiche.

Saisir le nombre de feuilles à imprimer.

Remarque • La valeur p 0 à 3).

• Si le nombre de feuilles à imprimer est réglé sur "0" pour le moniteur de composition corporelle
  et le pèse-personne, la touche FEED ne fonctionne pas.
• En cas d'erreur de saisie ou pour arrêter la saisie en cours,
  appuyer sur la touche CE (la saisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche : Enter / Next

• L'écran "sélection de l'élément de réglage" réapparaît.

*Lorsque les différents réglages sont terminés,

→appuyer sur la touche si Sel Upran "sélection de l'élément de réglage" (l'écran de saisie de la tare).

pour retourner à

Réglages divers

Méthodes de réglage (suite)

Régler sur ON / OFF la coupe automatique du papier d'impression (suite de la page 122).

Appuyer sur la touche puis sur la touche Enter / Next.

- L'écran de sélection "Coupe automatique ON ou OFF (activée ou désactivée)" s'affiche.

Régler la coupe automatique sur ON ou OFF.

Remarque

- La valeur par défaut est "1. on." ("1. on" pour valide, "0. off" pour invalide.)

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

appuyer sur la touche (DESaisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche .Enter / Next

- L'écran "sélection de l'élément de réglage" réapparaît.

Régler le bip sonore sur ON / OFF (suite de la page 122).

Appuyer sur la touche puis sur la touche. Enter / Next

- L'écran de sélection "ON or OFF of the beep sound" s'affiche.

Régler le bip sonore sur ON ou OFF.

Remarque

- La valeur par défaut est "1.on." ("1. on" pour valide, "0. off" pour invalide.)

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

appuyer sur la touche (l'oe saisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche -Enter / Next

- L'écran "sélection de l'élément de réglage" réapparaît

Remarque

*Lorsque les différents réglages sont effectués en continu,

->appuyer sur chaque valeur à configurer.

*Les contenus configurés sont mémorisés jusqu'à leur prochaine modification.

Régler sur ON / OFF l'affichage du % de graisse de la plage de bien-être (suite de la page 122).

Appuyer sur la touche puis sur la touche. Enter / Next

- L'écran de sélection "Affichage ON ou OFF (activé ou désactivé) de l'IMC"s'affiche.

Régler sur ON ou OFF l'affichage du % de graisse de la plage de bienêtre lors de l'utilisation de l'analyseur de composition corporelle.

Remarque

- La valeur par défaut est "1.on." ("1. on" pour valide, "0. off" pour invalide.)

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

appuyer sur la touche (IOE saisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche . Enter / Next

• L'écran "sélection de l'élément de réglage" réapparaît.

Régler avec / sans numéro ID (suite de la page 122).

Appuyer sur la touche puis sur la touche Enter / Next.

- L'écran de réglage "avec ou sans numéro ID" s'affiche.

Régler avec ou sans numéro ID.

Remarque

- La valeur par défaut est "0. off." ("1. on" avec numéro ID, "0. off" sans numéro ID.)

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

Appuyer sur la touche (l'oe saisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche . Enter / Next

• L'écran "sélection de l'élément de réglage" réapparaît.

*Lorsque les différents réglages sont terminés,

→appuyer sur la touche suél Upran "sélection de l'élément de réglage" (l'écran de saisie de la tare).

pour retourner à

Réglages divers

Méthodes de réglage (suite)

Sélectionner le flux de mesure (suite de la page 122).

Appuyer sur la touche puis sur la touche. Enter / Next

* L'écran de sélection "ON ou OFF en mode à une étape" s'affiche. Remarque • Le mode d'étape unique est

→ un mode qui permet de mesurer le poids après la saisie d'informations personnelles.

Régler sur ON ou OFF en mode à une étape lors de l'utilisation de l'analyseur de composition corporelle.

Remarque • 1.a valeur par défaut est "0. off." ("1. on" pour valide, "0. off" pour invalide.)

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

→appuyer sur la touche (ICE saisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche .Enter / Next

- L'écran "sélection de l'élément de réglage" réapparaît.

Régler sur ON / OFF la sélection de mode Athlète (suite de la page 122).

Appuyer sur la touche puis sur la touche. Enter / Next

- L'écran de sélection "Sélection du mode Athlète ON ou OFF (activée ou désactivée)" s'affiche.

Régler sur ON ou OFF la sélection du mode Athlète lors de l'utilisation de l'analyseur de composition corporelle.

Remarque • La valeur par défaut est "1.on." ("1. on" pour valide, "0. off" pour invalide.)

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

→appuyer sur la touche (l'desaisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche .Enter / Next

- L'écran "sélection de l'élément de réglage" réapparaît.

Remarque

*Lorsque les différents réglages sont effectués en continu,

→appuyer sur chaque valeur à configurer.

*Les contenus configurés sont mémorisés jusqu'à leur prochaine modification.

Régler l'unité de saisie de la taille (suite de la page 122)

Appuyer sur la touche puis 0 sur la touche. Enter / Next

• L'écran de sélection "unité de saisie de taille" s'affiche.

Sélectionne l'unité de saisie de taille.

Remarque

- La valeur par défaut est "0. off."

1). off: saisie unitaire de 0,1 cm

1. saisie unitaire de 1 cm

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

→appuyer sur la touche (IGE) sais est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche . Enter / Next

- I. "écran "sélection de l'élément de réglage" réapparaît.

Régler la durée de détermination automatique lors de la saisie (suite de la page 122).

Appuyer sur la touche puis 1 sur la touche. Enter / Next

- L'écran de sélection "automatic determination time when inputting" s'affiche.

Remarque

• Détermination automatique lorsque la saisie est,

→une fonction qui détermine automatiquement la valeur de saisie même sans

appuyer sur la touche (Enter / Next), après la saisie de la valeur numérique

Régler la durée de détermination automatique lors de la saisie.

Remarque

• La valeur par défaut est 5 secondes ("5")

(valeurs possibles : de 1 à 9).

*Si "0" est réglé, la durée n'est pas déterminée automatiquement.

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

appuyer sur la touche (LOE saisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche . Enter / Next

• I. 'écran "sélection de l'élément de réglage" réapparaît.

*Lorsque les différents réglages sont terminés,

→appuyer sur la touche Sel Up sur l'écran "sélection de l'élément de réglage" (pour retourner à l'écran de saisie de la tare).

Réglages divers

Méthodes de réglage (suite)

Régler sur ON / OFF l'objectif de pourcentage de masse grasse (suite de la page 122).

Appuyer sur la touche puis 8 sur la touche . Enter / Next

Régler sur ON / OFF l'objectif de pourcentage de masse grasse.

Remarque

vaide, 0.6H pour invainde.)

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

→appuyer sur la touche d'Ésaisie est annulée et vous reteurnez à

l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche .Enter / Next

• 1. écran "sélection de l'élément de réglage" réapparaît.

Sélection de la langue (suite de la page 122).

Appuyer sur la touche puis 9 sur la touche . Enter / Next

Sélection de la langue.

Remarque

• 1: Anglais / 2: Français / 3: Allemand 4: Italien / 5: Espagnol

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

→appuyer sur la touche (l'oe saisie est annulée et vous retournez à l'écran de sélection de l'élément de réglage).

Une fois la valeur numérique saisie, appuyer sur la touche .Enter / Next

• L'écran "sélection de l'élément de réglage" réapparaît.

Remarque

*Lorsque les différents réglages sont effectués en continu,

→appuyer sur chaque valeur à configurer.

*Les contenus configurés sont mémorisés jusqu'à leur prochaine modification.

Régler la valeur préréglée de l'élément d'impression (suite de la page 122).

Appuyer sur la touche puis 0 sur la touche. Enter / Next

• L'écran de sélection "élément d'impression préconfiguré" s'altiche.

Préconfigure les éléments d'impression.

• Régler à l'aide de

Remarque

- Les éléments d'impression préconfigurés sont une fonction pour régler automatiquement et immédiatement sur ON les éléments d'impression du schéma 1 - 3 (page 131). La v (schéma 1).

- Lorsque ON ou OFF des éléments d'impression est modifié avec "configuration de l'élément d'impression" après le préréglage d'impression (page 134), l'état réglé la dernière fois est validé.

Une fois la valeur numérique saisie, appuyer sur la touche . Enter / Next

• L'écran "sélection de l'élément de réglage" réapparaît.

[Liste des éléments d'impression préconfigurés]

Élément d'impression	Analyseur de composition corporelle									Pesée
	1 Schéma 1			2 Schéma 2			3 Schéma 3
Type Corporel	Standard	Athète	Enfant	Standard	Athète	Enfant	Standard	Athète	Enfant
Logo TANTA	√	√	√	√	√	√	√	√	√	√
Nom de catégorie	√	√	√	√	√	√	√	√	√	√
Date	√	√	√	√	√	√	√	√	√	√
Nundro de série	√	√	√	√	√	√	√	√	√	√
Espace Mémo	√	√	√	√	√	√	√	√	√	√
ID	√	√	√	√	√	√	√	√	√	√
M'Grasse	√	√	√	√	√	√
M Marge	√	√	√	√	√	√
Masse musculaire	√	√	√	√	√	√
M Hydroïque	√	√	√	√	√	√
% hydrique	√	√	√	√	√	√
Masse casoue	√	√	√	√	√	√
MB	√	√		√	√
Age métabolique	√	√		√	√
Niveau de graisse vinétrale	√	√		√	√
IMC	√	√	√	√	√	√	√	√	√
Indes Rohrer			√			√			√
Poids idéal	√			√
Degré d'obstéité	√			√
Valeurs idiales	√	√	√
Graphique % Graisse	√	√	√	√	√	√
Graphique IMC	√	√		√	√
Graphique du zuc de graisse croixés	√	√
Graphique de masse musculaire	√	√
Graphique EMS	√	√
Évaluation	√	√

• Les éléments marqués d'un "√" sont imprimés.
• Les éléments marqués d'un "√" peuvent être sélectionnés pour être imprimés (12 page 134) * Voir page 132 pour un exemple d'impression préconfigurée.

*Lorsque les différents réglages sont terminés,

→appuyer sur la touche sel Upran "sélection de l'élément de réglage" (

l'écran de saisie de la tare).

pour retourner à

Réglages divers

Méthodes de réglage (suite)

[En cas de sélection de l'élément d'impression préconfiguré "1"] [En cas de sélection de l'élément

TANITA LOGO Numéro de série • La valeur par défaut est 0000001. Ajoute 1 unité à chaque nouvelle mesure. ID • Si un numéro d'ID a été réglé, celui-ci est imprimé. (Par défaut, aucun numém d'ID n'est affiché.) % Graisse • % Graisse est la quantité de graisse corporelle par rapport au poids corporel. M.Maigre • La masse maigre comprend les muscles, les as, les tissus, l'eau, et toutes les autres masses maigres du corps. M.IIhydrique • Le taux de masse hydrique est la quantité d'eau retenue dans le corps. Il reprete entre 50% - 70% du poids total. En règle générale, les hommes cet tendance à avoir une masse hydrique plus élevée que les femmes car ils ont d'avantage de muscles. Masse osseuse • Quantité de minéral osseux incluse dans l'oe estier. Age métabolique • 1age métabolique est évalué pendant la jeunesse lorsque la masse musculaire est plus grande, et le BMR plus élevé. IMC • Calcul du rapport • poids (kg) / taille (m)** • Plage de bien-être: 18,3 - 24,9 • La valeur standard correspond au mode Standard. En mode Athlete, la valeur standard est donnée pour référence uniquement. Pour les personnes âgées de moins de 18 ans, seul le % de graisse corporelle est affidé comme valeur standard. La masse musculaire, la masse hydrique totale et l'estimation de la masse osseuse pour les personnes âgées de moins de 18 ans sont données pour référence. TANITA BC-423MA 24/19/2019 16:15 Maure de ce 0000001 entrée ID 3000123456 Type Corporer Standard Savo Mesoulin Aire Taille 174 km Poids des votables 1.0 kg Noméro: Poids 51, kg % Graisse 6, 1 % % Graisse 5,0 kg % Graisse 55, kg Paisou Musculaire 82, kg Hydrigue 82, kg % Hydroïque 65, kg Masse aboussure 2, kg Aire métabolique 12, kg Niveau de graisse viscérale 1 viscédaire 1 IPC 20,1 Poids Iqai 67,0 kg Dégre d'obest le -6,8 % TANITA Visicale es % Graisse 5,0-19,9 % % Graisse 4,6-13,8 kg En compter Pourcentage de graisse a atténore 12 % Poids a atténore 63, kg Masso graisse a atténore 7,0 kg Taux do graisse a atténore 2,0 kg Vouilliez consulter VISIC en s'avenant d'entimer un codeine e apparalement. Tanta n'955 bas résonnoable pour la préparation d'un taux do graisse iabs ou a atténore. Indicateur: • Cès seer • 0 | + |++ • IMC • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - | - | | • - |LOGONuméro de série • La valeur par défaut est 0000001. Ajoute 1 unité à chaque nouvelle mesure. ID • Si un numéro d'ID a été réglé, celui-ci est imprimé. (Par défaut, aucun numém d'ID n'est affiché.) % Graisse • % Graisse est la quantité de graisse corporelle par rapport au poids corporaí. M.Maigre • La masse maigre comprend les muscles, les as, les tissus, l'eau, et toutes les autres masses maigres du corps. M.IIhydrique • Le taux de masse hydrique est la quantité d'eau retenue dans le corps. Il reprete entre 50% - 70% du poids total. En règle générale. les hommes cet tendance à avoir une masse hydrique plus élevée que les femmes car ils ont d'avantage de muscles. Masse osseuse • Quantité de minéral osseux incluse dans l'oe estier. Age métabolique • 1age métabolique est évalué pendant la jeunesse lorsque la masse musculaire est plus grande, et le BMR plus élevé. IMCI • Calcul du rapport • poids (kg) / taille (m)** • Plage de bien-être: 18,3 - 24,9 • La valeur standard correspond au mode Standard. En mode Athlete, la valeur standard est donnée pour référence uniquement. Pour les personnes âgées de moins de 18 ans, seul le % de graisse corporelle est affidé comme valeur standard.La masse musculaire, la masse hydrique totale et l'estimation de la masse osseuse pour les personnes âgées de moins de 18 ans sont données pour référence.

Veuillez consulter votre médecin avant de commencer un programme de gestion du poids corporel. Tanita n'est pas responsable du rapport de graisse corporelle visé.

d'impression préconfiguré "2"]

TANOTA 18/06/2008 ISSN: 000612458 Sym: Corsoni Standard Dama: Mascolin SOM: 7.4 Mb Tallip: 74.8 Mb Pé de dos votéesurs: 1.0kg Revolut Folds 83 kg S - Green 2 kg S - Purple 5 kg S - Mugro 55 kg Muse Kauoula 52 kg M - Hydro 5 kg M - Hydro 65.3 kg Muse Osoquise 2 kg MS 0786 eJ MS 1627kcal Age métacolique 12 Niveau de graisse : 1.0 kg • Sevénie IHC 20.1 Poles (label) 67.0kg Degré d'obelsite : -8.6 kg Report for Roucentage de graisse at allénure : 83 kg Mause graisse : 7.6kg Taux magles : 2.0kg Vesillon & consider optine novocrit event d'entainer un programme d'environnement Tanta n'eux pas responsable pour la graise : 3.0 kg d'un taux de graisse : 1.0 kg ou à atténore Director • Grasse : 100 • + | + | • IHC : 100 • + | + | • Resistance : 495.6 g

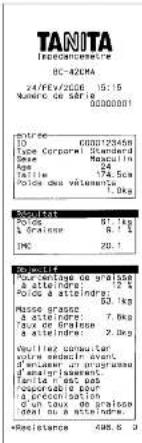

[En cas de sélection de l'élément d'impression préconfiguré "3"]

TANITA INTEA CONSERIE BC-420MA 24/FEB/2008 15:15 Nume de Sér le 00000001 entre 10 000123458 Type Corteurs : Standard Sexe Masculin Age Taille 174.5cm Poice des vêtements 1,0kg COLOWS 91 kg S' Grains 6,1 kg 1Mg 20,1 kg COLOWS Vouvrage de graisse at atteindre 12 kg Poice à atteindre 50 kg Masse grasse 7,8kg Taux de graisse at atteindre 2,0kg Quelles computés yore sadein avant d'ennauer un programme d'ennaur priservant tanita n'est pas concédie et la traitre de graisse deal ou a atteindre. •Resistance 485.8 GB

Veuillez consulter votre médecin avant de commencer un programme de gestion du poids corporel. Tanita n'est pas responsable du rapport de graisse corporelle visé.

Réglages divers

Méthodes de réglage (suite)

Réglage les éléments à imprimer (suite de la page 122).

Sélectionner le numéro à régler à l'aide des touches numériques (3 9

-64)

Enter / Next

• L'écran de réglage s'affiche

Remarque

- Voir la page suivante pour le numéro de réglage de chaque élément.

- Iorsque l'élément d'impression préconfiguré est réglé, après le réglage des éléments à

imprimer (page 130), les éléments à imprimer peuvent être modifiés automatiquement.

Veuillez confirmer, "Imprimer la liste de pré-sélection des éléments" (page 131)

Réglage ON / OFF de l'élément d'impression

39	Logo TANITA
40	Nom de catégorie
41	Date
	Nombre de série42
43	Lapace Mémo
44	ID
45	M Grasse
46	M.Meigre
47	Masse musculaire
48	M.Hydrique
49	% hydrique
50	Masse osseune
51	MB

52	Age métabolique
53	Niveau de graisse viscérale
54	DMC
55	Index Rohère
56	Poids idéal
57	Dégué d'obesté
58	Plage de bien-être % de graisse corporelle
59	Graphique % Graisse
60	Graphique DMC
61	Graphique du taux de graisse viscérale
62	Graphique de masse musculaire
63	Graphique BMR
64	Évaluation

Sélectionne ON ou OFF pour l'élément à imprimer.

Remarque

- “0. off” n’est pas imprimé et “1. on” est imprimé.

- En cas d'erreur de saisie ou pour arrêter la saisie en cours,

appuyer sur la touche (l'éc) misie est annulée et vous retournez à l'écran de sélection

de l'élément de réglage)

Une fois la valeur numérique saisie, appuyer sur la touche .Enter / Next

• L'écran "sélection de l'élément de réglage" réapparaît.

Remarque

* Lorsque les différents réglages sont effectués en continu,

- /appuyer sur chaque valeur à configurer.

* Les contents configurés sont mémorisés jusqu'à leur prochaine modification.

* Lorsque les différents réglages sont terminés,

appuyer sur la touche Sel Up sur l'écran "sélection de l'élément de réglage" (pour retourner à

l'écran de saisie de la tare).

Mode d'emploi

en cas d'utilisation de l'analyseur de composition corporelle

Ceci a pour but d'expliquer la procédure à suivre lorsque l'imprimante est allumée. Veuillez noter que l'affichage risque d'être différent si le nombre d'éléments à imprimer est réglé sur ____
- Ne pas essuyer l'équipement à l'aide de produits chimiques corrosifs (essence, produit d'entretien, etc.). Veuillez utiliser un produit déterçant neutre pour nettoyer cet équipement.
- Si l'équipement a été transféré d'un lieu à un autre avec une différence de température supérieure à 20°C, veuillez attendre au moins deux heures avant de l'utiliser.
- En prenant des mesures, vérifiez qu'il n'y a pas à proximité de personnes utilisant des émetteurs comme des téléphones mobiles, ce qui risque de causer des marges d'erreur.

A propos du mode athlète dans la sélection du type de forme corporelle

• Il est conseillé aux individus de 18 ans ou plus qui remplissent les conditions suivantes de sélectionner "athletic mode" et d'utiliser comme valeurs de référence.
• I ndividus pratiquant une activité physique pendant au moins 12 heures par semaine.
• Individus appartenant à une équipe ou organisation sportive dans le but de participer à des compétitions, etc.
• Individus pratiquant une activité physique pour devenir culturiste.
• Athlètes professionnels.

Attention

• La posture lors de la mesure
- Se tenir debout avec les deux pieds parallèles sur les électrodes
- Se tenir complètement droit sans plier les genoux.
• L'âge de la personne doit se situer entre 5 et 99 ans.

Saisir 99 pour les individus de 100 ans ou plus.

Remarque

• L'impédance qui est la base de calcul de la composition corporelle varie fortement immédiatement après une activité physique intense, ainsi elle risque de ne pas être mesurée correctement.
• Même si le mode Athlète est sélectionné pour l'élément du type de forme corporelle, il est automatiquement commuté au niveau standard pour les individus de 17 ans ou moins.
• Lorsque le poids des vêtements est saisi, ce dernier est soustrait du poids obtenu suite à la pesée.

En cas de flux standard (pas en mode à une étape)

En flux standard, après la mesure du poids, les données personnelles sont saisies et la composition corporelle est ensuite mesurée.

Mesure du poids

Saisie de données personnelles

Mesure de composition corporelle

1 Appuyer sur la touche ☐/☐ pour mettre en marche.

2 Vérifier que le moniteur de composition corporelle est sélectionné et saisir le poids des vêtements

En appuyant sur les touches - 01 : 9

Remarque

• La plage possible pour le poids des vêtements (lare préréglée) est de 0,0 à 10,0 kg.
  • Pour rectifier la valeur saisie,
  →appuyer sur la touche (ICE aleur saisie est effacée).

3 Appuyer sur la touche Enter / Next.

Le voyant "step on" clignote.

Remarque

- Lorsque la touche c€€ activée, l'écran précédent s'affiche de nouveau.

Mode d'emploi

en cas d'utilisation de l'analyseur de

4 Monter sur les électrodes pieds nus.

Enlever les chaussettes et les bas avant de monter.

Lorsque le poids devient stable, l'écran de droite s'affiche.

Remarque

• Ne pas descendre du plateau.

- Cet écran n'est pas affiché si OFF est réglé dans "réglage avec ou sans ID" (page 127). (L'écran "sélection du type de forme corporelle" s'affiche.)

Standard [Metho]

5 Entrer le numéro ID En appuyant sur les touches - 0

Remarque

- Cet écran n'est pas affiché si OFF est réglé dans "réglage avec ou sans ID" (page 127).

- Le numéro ID doit se trouver entre 0 et 9999999999. Si la touche «Enter/Next» les chiffres non saisis sont remplacés par des II.

- En cas de saisie incorrecte, = appuyer sur la touche (105 aleur saisie est effacée).

- Si la touche «SE activée alors que le numéro ID n'a pas été saisi, l'écran « début des mesures » s'affiche à nouveau.

6 Appuyer sur la touche Enter / Next.

Remarque

- Cet écran n'est pas affiché si OFF est réglé dans "réglage avec ou sans ID" (page 127).

Le voyant clignote sur "body type"

(###) (###)

7 Sélectionner le type de forme corporelle

Appuyer sur les touches de sélection du type pour procéder à la saisie. Lorsque le type de forme corporelle est sélectionné, le voyant clignote sur "Gender"

Remarque

• Cet écran n'est pas affiché si OFF est réglé dans "activation ou désactivation de la sélection du mod
• Le type de forme corporelle peut également être sélectionné à l'aide des touches numériques (1 2).
• En cas de saisie incorrecte, appuyer sur la touche (ICEbaleur saisie est efficée, et l'écran "sélection du type de forme corporelle" s'affiche à nouveau).
• Si la touche CE est activée alors que le type de forme corporelle n'a pas été saisi, l'écran "saisie du numéro d'identification" s'affiche à nouveau (ou l'écran « Début des mesures »).

Sélectionner le genre

Appuyer sur la touche de sélection homme / femme pour procéder à la saisie.

Lorsque Homme ou Femme est sélectionné, le voyant clignote sur "age input."

Remarque

• En cas de saisie incorrecte,

appuyer sur la touche l'oe valeur saisie est

effacée, et l'écran "sélection du sexe" s'affiche à nouveau.

- Si la touche «CE» activée sans sélectionner Homme ou Femme, l'écran "sélection du type de forme corporelle" s'affiche à nouveau.

en cas d'utilisation de l'analyseur de composition corporelle (suite)

Saisir l'âge

En appuyant sur les touche

Remarque

• La valeur saisie doit être entre 6 et 99.

- En cas de saisie incorrecte,

→appuyer sur la touche (ICE)aleur saisie est

effacéel

- Si la touche CE est activée sans sélection d'âge, l'écran "sélection Homme / Femme" s'affiche

à nouveau.

Appuyer sur la touche

Enter / Next

Lorsque l'âge est saisi, le voyant clignote sur "height input".

Saisir en appuyant sur les touches

Remarque

- La valeur de la taille doit se situer entre 90,0 et 249,9 (90 - 249).

- En cas de saisie incorrecte

= appuyer sur la touche (ICE-aleur saisie est effacée).

- Si la touche CE est activée sans sélection de taille, l'écran "sélection de l'âge" s'affiche à nouveau.

Appuyer sur la touche

Enter / Next

Pendant la mesure de la composition corporelle.

l'affichage 88899 de manière séquentielle.

Le résultat mesuré et l'évaluation du pourcentage de graisse corporelle sont affichés.

Il est imprimé automatiquement. (Si un chiffre autre que 0 est réglé dans "Réglage du nombre de feuilles à imprimer" (page 125).

Remarque

- % de graisse de la plage de bien-être (la valeur numérique centrale) n'est pas affiché si OTF est réglé dans "activation ou désactivation de l'affichage de la plage de santé du % de graisse" (page 127).

Descendre du plateau.

L'écran "début des mesures" s'affiche à nouveau.

Comment lire l'affichage Weight 62.3 kg Fat % 8-20 Healthy Pounds Fat % 22.5 % Body Type (Rusted) (Rustes) Resultat d'évaluation basé sur le pourcentage de graisse corporelle. (Page 148.)

Mode d'emploi

en cas d'utilisation de l'analyseur de

En mode à une étape, après la saisie des données personnelles, le poids et la composition corporelle sont mesurés.

Saisie des données personnelles

Mesure du poids

Mesure de la composition corporelle

1 Appuyer sur la touche ☐/☐ pour mettre en marche.

2 Vérifier si le moniteur de composition corporelle est sélectionné, saisir le poids des vêtements

En appuyant sur les touches

Remarque

• Le poids des vêtements (tare préréglée) doit se situer entre 0,0 et 10,0 kg.
• En cas de saisie incorrecte,

-appuyer sur la touche (CB valeur saisie est effacée.)

3 Appuyer sur la touche Enter / Next .

Standard

Remarque

- Cet écran n'est pas affiché si OFF est réglé dans "réglage avec ou sans ID" (page 127). (L'écran "sélection du type de forme corporelle" s'affiche.)

Standard AtNetler

4 Entrer le numéro ID En appuyant sur les touches - 0

• Cet écran n'est pas affiché si OFF est réglé dans "réglage avec ou sans ID" (page 127).
• Le numéro II) doit se trouver entre ( ) et 9999999999. Si la touche (Enter Next) les chiffres
  non saisis sont remplacés par des 0.
• En cas de saisie incorrecte,
  appuyer sur la touche (165 aleur saisie est effacée).
• Si la touche «GE activée alors que le numéro ID n'a pas été saisi, l'écran « début des mesures » s'alfiche à nouveau.

5 Sélectionner le type de forme corporelle

Appuyer sur les touches de sélection du type pour procéder à la saisie.
Lorsque le type de forme corporelle est sélectionné, le voyant clignote sur "male / female selection".

Remarque

• Cet écran n'est pas affiché si OFF est réglé dans "activation ou désactivation de la sélection du mod
• Le type de forme corporelle peut également être sélectionné à l'aide des touches numériques (1 2).
• En cas de saisie incorrecte,
  appuyer sur la touche ICE valeur saisie est effacée, et l'écran "sélection du type de forme corporelle" s'affiche à nouveau).
• Si la touche CE est activée alors que le type de forme corporelle n'a pas été saisi, l'écran "saisie du numéro d'identification" s'affiche à nouveau (ou l'écran "Début des mesures").

Sélectionner le genre

Appuyer sur la touche de sélection homme / femme pour procéder à la saisie.
Lorsque Homme ou Femme est sélectionné, le voyant clignote sur "age input."

Remarque

En cas de saisie incorrecte,
appuyer sur la touche ICE valeur saisie est
effacée, et l'écran "sélection du sexe" s'affiche à nouveau).
- Si la touche « activation sans sélectionner Homme ou Femme, l'écran "sélection du type de forme corporelle" s'affiche à nouveau.

STANDARD

en cas d'utilisation de l'analyseur de composition corporelle (suite)

7 Saisir l'âge

En appuyant sur les touche

Remarque

• La valeur saisie doit être entre 5 et 99.
- En cas de saisie incorrecte,
→appuyer sur la touche (Ice valeur saisie est effacée).
- Si la touche CE est activée sans sélection d'âge, l'écran "sélection Homme / Femme" s'affiche à nouveau.

Appuyer sur la touche

Enter / Next

Lorsque l'âge est saisi, le voyant clignote sur "height input".

Saisir en appuyant sur les touches

Remarque

• La valeur de la taille doit se situer entre 90,0 et 249,9 (90 - 249).
• En cas de saisie incorrecte = appuyer sur la touche (ICE valeur saisie est effacée).
• Si la touche CE est activée sans sélection de taille, l'écran "sélection de l'âge" s'affiche à nouveau.

10 Appuyer sur la touche

Enter / Next

Le voyant "step on" clignote.

Remarque

- Lorsque la touche (é) activée, l'écran précédent s'affiche de nouveau.

11 Monter sur les électrodes pieds nus. Enlever les chaussettes et les bas avant de monter.

12 Pendant la mesure de la composition corporelle.

L'affichage 89999 de manière séquentielle.

Le résultat mesuré et l'évaluation du pourcentage de graisse corporelle sont affichés.
Il est imprimé automatiquement. (Si un chiffre autre que 0 est réglé dans "Réglage du nombre de feuilles à imprimer" (page 125).

Remarque

• BMI (the numeric value in the middle stage) is not displayed if OFF is set in the "setting ON or OFF of the BMI" (page 144).
  Descendre du plateau.
  L'écran "saisie d'ID" s'affiche à nouveau.

Remarque

• L'écran "sélection du type de forme corporelle" s'affiche si OFF est réglé dans "réglage avec ou sans ID" (page 127).

Standard

Standard

Comment lire l'affichage Weight 62.3 kg Fat % Healthy Fertage 8-20 Fat % 22.5 % Body Type 1 Control 1 Mats All clignote selon l'évaluation basée sur le résultat de mesure du pourcentage de graisse corporelle. (page 148.) Il clignote selon l'évaluation basée sur le résultat de mesure du pourcentage de graisse corporelle. (page 148.)

Comment mesurer

% de graisse à atteindre

Affichage du % de graisse à atteindre

Appuyer sur les touches de à 0 9

Remarque

• Cel écran est affiché si ON est réglé "dans activation ou désactivation du % de graisse à atteindre"
  • I.e % de graisse à atteindre se situe entre 4 et 55.
• Si erreur d'enregistrement appuyer sur CE

Si le nombre d'impression papier est "0" automatiquement le % de graisse à atteindre est sur la fonction OFF

Si le % de graisse à atteindre est "0" ou rien, le % de graisse à atteindre ne m'imprimera pas.

MISE EN GRADE

Avant de démarrer un programme d'amincissement et de se fixer un objectif, veuillez contacter votre médecin. Tanita n'est pas responsable dans la fixation du taux de graissà atteindre pour chaque individu.

Comment mesurer

utilisation comme pèse-personne

Appuyer sur la touche pour mettre en marche.

Vérifier que le moniteur de composition corporelle est sélectionné et saisir le poids des vêtements

En appuyant sur les touches 0t 9

Remarque

• La plage possible pour le poids des vêtements (tare préréglée) est de 0,0 à 10,0 kg.
  • Pour rectifier la valeur saisie,
  appuyer sur la touche (ICE valeur saisie est effacée).

Appuyer sur la touche Enter / Next.

• Ne pas descendre du plateau.
- Cet écran n'est pas affiché si OFF est réglé dans
"réglage avec ou sans ID" (page 127). (L'écran
"sélection du type de forme corporelle" s'affiche.)

Budwig BWMC

Comment mesurer utilisation comme pèse-personne (suite)

Saisir le numéro ID

En appuyant sur les touches

Remarque

• Cet écran n'est pas affiché si OFF est réglé dans "réglage avec ou sans ID" (page 127).
  • Le numéro ID doit se situer entre 0 et 999999999.
• En cas de saisie incorrecte,
  →appuyer sur la touche (ICE valeur saisie est effacée).
• Si la touche GE activée alors que le numéro ID n'a pas été saisi, l'écran "Début des mesures" s'affiche à nouveau.

Appuyer sur la touche

Enter / Next

Remarque

- Cet écran n'est pas affiché si OFF est réglé dans "réglage avec ou sans ID" (page 127).

Le voyant clignote pour "step on."

Remarque

- Si la touche LGE activée, l'écran précédent s'affiche à nouveau.

Monter doucement sur le plateau.

Remarque

• Si Weight Lock DN / OFF ▶ ] s'allume pour le mode fixe d'affichage et l'affichage reste fixe après stabilisation du poids.

La mesure est terminée.

Le résultat de la mesure s'affiche. Ill est imprimé automatiquement (si un chiffre autre que 0 est réglé dans "réglage du nombre de feuilles à imprimer" (page 125)).

En descendant du plateau, l'écran commute à l'écran de démarrage des mesures.

- Critères basés sur le pourcentage de graisse corporelle (pour les enfants d'au moins 5 ans) (Intégralité du corps)

Le taux de graisse corporelle est le rapport entre votre masse graisseuse et votre masse totale. Il a été prouvé que la réduction de l'excès de graisse corporelle réduit le risque de certaines maladies telles que l'hypertension artérielle, les maladies cardiaques, le diabète et le cancer. Le tableau ci-dessous vous montre les plages saines du taux de graisse corporelle.

Eventails de données de graisse corporelle pour enfants moyens

Sasser, et al. (Ostry Research 2014-12-150-157 - Nature des techniques de d'information du terrain scheme de l'égalienne pour les enfants - Gallagher (D. et al. J. Clin. 2003, 22 - 19): 04-701 Eventifs de données en nombrement de préten corps dans une boîne sont une approche pour développer les directives, innes sur l'ordre de formation conditione

Indicateur de gamme saine

Votre analyseur de composition corporelle compare automatiquement la lecture de votre taux de graisse corporelle au tableau de la plage saine des taux de graisse. Après le calcul de votre taux de graisse, une barre noire clignote en bas de l'écran, identifiant votre situation dans la plage de taux de graisse selon votre âge et votre sexe.

(-): maigreur, taux de graisse inférieur au niveau normal ; augmentation des risques de problèmes de santé.

(0) : valeurs saines ; taux de graisse corporelle normal pour votre âge/sexe. (+): surpoids ; taux de graisse corporelle supérieur à la normale ; augmentation des risques de problèmes de santé.

(++): obésité ; taux largement supérieur au niveau normal de graisse corporelle ; risques de problèmes de santé élevés.

*Remarque: Si vous sélectionnez le mode athlète, l'appareil n'affichera pas la fourchette à laquelle vous appartenez. Les athlètes peuvent obtenir un taux de graisse corporelle plus faible en fonction du sport qu'ils pratiquent ou de leur activité.

- QUÂfEST-CE QUE LE TAUX DE MASSE HYDRIQUE?

Le taux de masse hydrique (TBW) est la quantité totale d'Afeau contenue dans le corps d'une personne et exprimée en pourcentage de son poids total.

l'eau joue un rôle essentiel dans de nombreux processus du corps humain et se retrouve dans toutes les cellules, tissus et organes. En maintenant un taux de masse hydrique sain, vous assurez le fonctionnement efficace de votre corps, et vous réduisez le risque de problème de santé associés.

Les niveaux d'eau de votre corps fluctuent naturellement durant la journée. Votre corps a tendance à se déhydrater après une longue nuit et il existe des différences de distribution des fluides entre le jour et la nuit. Le fait de faire de grands repas, boire de l'alcool, être menstruée, être malade, faire de l'exercice ainsi que se baigner peuvent faire varier vos niveaux d'hydratation.

Votre relevé de taux de masse hydrique fait office de référence et ne devrait pas être utilisé pour déterminer de laçon spécifique votre taux absolu de masse hydrique recommandé.

Il importe d'observer les changements à long terme du taux de masse hydrique et de maintenir un taux sain et régulier.

l'absorption d'une grande quantité d'éléau en une seule fois ne changera pas instantanément votre niveau d'eau. En fait, elle augmentera votre mesure du taux de graisse corporelle du fait du gain de poids supplémentaire. Surveillez toutes les lectures régulièrement afin de détecter tout changement relatif.

Chaque individu diffère, voici les taux moyens de masse hydrique pour un adulte en bonne santé, pour référence :

Femme : 45 à 60%

Homme : 50 à 65%

Remarque: Le taux de masse hydrique a tendance à diminuer alors que le taux de graisse corporelle augmente. Il se peut qu'ufun individu ayant un taux de graisse corporelle élevé soit en dessous du taux de la masse hydrique moyenne. I lorsque vous perdez de la masse grasse, votre taux de masse hydrique devrait se rapprocher progressivement de la plage représentative indiquée ci-dessus.

- QU'EST-CE QUE LE NIVEAU DE GRAISSE VISCERALES?

Cette fonction indique le niveau de graisse viscérale dans votre corps.

La graisse viscérale représente la graisse qui se trouve dans la cavité interne de l'abdomen, contourant les organes dans la région (abdominale) du tronc. Des recherches témoignent du fait que même si votre poids et votre masse de graisse restent constants, la distribution de graisse se modifie avec l'âge et a tendance à se décaler vers la région du tronc, en particulier après la ménopause. S'assurer d'avoir un niveau normal de graisse viscérale réduit le risque de certaines maladies telles que les maladies cardiaques et l'hypertension artérielle, et retardé le début de diabète de type 2.

L'analyseur de composition corporelle Tanita fournit un niveau de graisse viscérale notée de 1 à 59. Évaluation de 1 à 12

Indique que vous possédez un niveau sain de graisse viscérale. Continuez de contrôler votre niveau pour vous assurer qu'il se maintient dans cet éventail sain.

Évaluation de 13 à 59

Indique que vous possédez un niveau excessif de graisse viscérale. Pensez à apporter des changements dans votre style de vie, notamment en changeant de régime alimentaire et en augmentant l'exercice physique.

Source : Données de l'Université Columbia (New York) & du Tanita Institut (Tokyo)

Remarques: • Même si vous possédez un faible taux de graisse corporelle, vous pouvez avoir un niveau de graisse viscérale élevé.

- Pour tout diagnostic médical, consultez votre médecin.

- QU'EST-CE QUE LE TAUX DE METABOLISME DE BASE (BMR) ?

QU'EST-CE QUE LE BMR?

Votre MB représente le niveau minimum d'énergie dont votre corps a besoin au repos pour exercer ses fonctions normales, telles que la respiration, la circulation sanguine, le système nerveux, le foie, les reins et les autres organes. Quoi que vous fassiez, vous brûlez des calories, même en dormant.

Environ 70% des calories que vous consommez chaque jour sont utilisées pour votre métabolisme basal. De plus, vous dépensez de l'énergie dans n'importe quelle activité de la journée. Cependant, plus l'activité est vigoureuse, plus vous brûlez de calories. Ceci est dû au fait que les muscles de votre squelette (qui représentent environ 40 % du poids de votre corps) agissent comme un moteur et consomment beaucoup d'énergie. Votre métabolisme basal est considérablement affecté par la quantité de muscles que vous avez ; augmentez votre masse musculaire et vous aidez votre métabolisme basal.

En étudiant des individus en bonne santé, les chercheurs ont découvert qu'en vieillissant, le métabolisme de base des humains change. Le métabolisme basal augmente à la maturation d'un enfant. Après une pointe à l'âge de 16 ou 17 ans, le taux commence à se réduire progressivement, comme illustré ci-dessous.

Le fait de posséder un métabolisme basal plus élevé augmente le nombre de calories consommées et aide à réduire le taux de graisse corporelle. Un faible taux de métabolisme basal rend la perte de graisse corporelle et de poids plus difficile.

CALCUL DU BMR PAR UN ANALYSEUR DE COMPOSITION CORPORELLE TANITA

Le MB se calculé très simplement par une équation standard utilisant le poids et l'âge. Tanita a mené des recherches approfondies sur la relation existante entre le TMB et la composition corporelle, ce qui a permis une lecture des mesures d'impédance, beaucoup plus précise et personnalisée pour l'utilisateur. Cette méthode a été validée sur le plan médical en utilisant la calorimétrie indirecte (mesure de la composition respiratoire).

* Fabilité de l'équation sur le Taux Métabolique Basal : À : 2002 Nutrition Week : A Scientific and Clinical Forum and Exposition Title: International Comparison: Resting Energy Expenditure Prediction Models: The American Journal of CLINICAL NUTRITION (Semaine de la nutrition 2002, forum scientifique et clinique sur les modèles de prévision de consommation d'énergie au report).

- QU'EST-CE QUE L'ÂGE MÉTABOLIQUE ?

Cette fonction calcule votre MB et indique l'âge moyen associé à ce type de métabolisme. Si votre BMR est supérieur à votre âge réel, cela signifie que vous avez besoin d'améliorer votre taux de métabolisme. Davantage d'exercices vous permet de produire des tissus musculaires sains, ce qui améliorera votre âge métabolique.

Les résultats s'échelonnent de 12 à 50. Toute valeur inférieure à 12 s'affiche comme "12" et toute valeur supérieure à 50 s'affiche comme "50".

- QU'EST- CE QUE LA MASSE MUSCULAIRE ?

Cette fonction indique le poids des muscles de votre corps.

La masse musculaire affichée inclut les muscles du squelette, les muscles lisses (tels que les muscles cardiaques et digestifs) et l'eau contenue dans ces muscles.

Les muscles jouent un rôle important, car ils agissent comme un moteur qui consomme de l'énergie.

Alors que votre masse musculaire augmente, votre consommation d'énergie augmente également, vous aidant ainsi à réduire les niveaux de graisse corporelle excessifs et à perdre du poids de façon saine. QU'EST-CE QUE L'EVALUATION DE LA CONSTITUTION PHYSIQUE ?

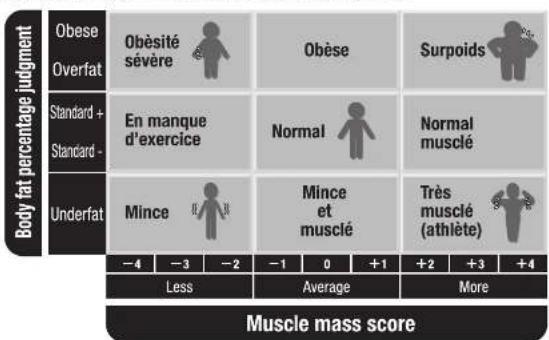

Cette fonction évalue votre constitution physique en fonction du rapport de la graisse corporelle et de la masse musculaire de votre corps.

A mesure que vous devenez plus actif ou active et que vous réduisez votre graisse corporelle, l'évaluation de votre constitution physique changera en conséquence.

Même si votre poids ne change pas, votre masse musculaire et votre taux de graisse corporelle peuvent se modifier et vous rendre en meilleure santé, les risques de certaines maladies sont ainsi réduit.

Chaque individu doit fixer ses propres objectifs pour atteindre la constitution physique qu'il désire, et suivre un régime et un programme de mise en forme afin d'atteindre ce but.

- Vérifier les points suivants avant de faire appel au réparateur.

Symptôme Vérifier

Erreur de mesure d'impédance

Comment mesurer

Erreur du point zéro

Le poids mesuré n'est pas stable.

Section d'affichage

Rien n'est affiché même lorsque l'appareil est allumé.

• Veiller à être pieds nus.
- Lorsque les plantes de vos pieds sont sèches, verser environ 0,5 ml d'eau sur les électrodes à l'aide du compte-gouttes fourni avant de procéder à la mesure.
• Vérifier les données saisies.

• Eteindre l'appareil, retirer les éléments du plateau et rallumer l'appareil, puis recommencer la mesure.

• Est-il installé dans un endroit soumis à des vibrations?
  • Le plateau est-il incliné?

⇒Maintenir le plateau en position horizontale. (pages 118 et 119)
- Un objet est-il coincé dans les trous du plateau?
⇒Retirer tout objet coincé dans les trous.

• Vérifier si l'alimentation est connectée correctement

- Le poids à mesurer dépasse la plage des valeurs possibles.

Symptôme Vérifier

Epuisement de papier d'impression

Imprimante

Couvercle d'imprimante ouvert

Le papier ne sort pas.

Le papier sort, mais rien n'est imprimé.

Remarque

Si une erreur autre que celle citée ci-dessus est affichée, éteindre l'appareil une fois, puis recommencer la mesure.

Si la même erreur s'affiche plusieurs fois, prendre contact avec notre centre de service client.

Connexion à un micro-ordinateur

MISE EN GRADE

△

Les modèles BC-420MA respectent la norme de sécurité IEC60601-1. Si vous accordez à un ordinateur, veillez à ce que l'ordinateur respecte la norme IEC60950. L'interface RS-232C, permet d'envoyer et de recevoir des données sur l'appareil. L'appareil ne peut pas être commandé à distance via un périphérique externe, par exemple un ordinateur.

• Caractéristiques

Normes de communication	Compatible EIA RS-232C
Methode de communication	Methode de communication asynchrone
Vitesse du signal	9600 bps
Longueur des bits de données	8 bits
Parité	AUCUNE
Bit d'arrêt	1 bit
Contrôle de flux	AUCUNE
Terminateur	CR+LF

• Nom des signaux et méthodes de connexion

Numéo de broche	Nom du signal
1	※ 1
2	RXD
3	TXD
4	※ 1
5	GND
6	※ 1
7	※ 2
8	※ 2
9	Sans connexion

*1: Les broches No. 1, 4 et 6 sont des connexions internes. *2: Les broches No. 7 et 8 sont des connexions internes.

- Exemple de connexion

Utilisez un câble inversé pour la connexion à un PC.

L'utilisation d'un câble de modem n'est pas possible.

MISE EN GRADE

Les données sont transmises immédiatement après la pesée, quel que soit le réglage du périphérique de réception (PC, etc.). Il faudra donc que le périphérique soit prêt pour la réception des données avant la pesée.

- Transmission de données

L'émission des données se fait immédiatement après la mesure indépendamment de l'état du destinataire (micro-ordinateur, etc.). Pour cette raison, le destinataire doit toujours être prêt à recevoir avant la mesure.
- Si le mode PC est utilisé, télécharger et vérifier la feuille séparée "spécifications des communications en mode PC" du site TANITA (http://www.tanita.co.jp).
*Le mode PC est un mode d'envoi de données personnelles du micro-ordinateur et de réception des résultats de mesure.

(1) Format de données de sortie

Les données mesurées sont envoyées dans le format suivant.
- Chaque données est délimitée par une virgule ().
- Le terminateur (la fin des données) est CR (Code ASCII 0DH), LF (Code ASCII 0AH). 0 représente un zéro.

Données du corps enties

Model		Serial No		ID number		Date (sd/mm/yyyy)		Time
WO	XXXXX	SN	XXXXXXXXX	D	XXXXXXXXXX	Da	ds/mm/yyyy	TI	th mm
Body type		Gender		Age		Height		Cathes (arc)
Br	0x12	GE	1x2	AG	XX	Hm	XXXX	Pt	XX XX
Weight		Body fat %		Fat mass		Fat free mass		Muscle mass
Wx	XXX.X	FW	XX X	FN	XXX.X	MW	XXX X	mW	XXX X
Muscle score		Bone mass		TBM		TSN %		BM
sW	XX	sW	XXXX	ww	XXX.X	ww	XXXX	MI	XXX.X
Standard body weight		Degree of obesity		Visceral fat rating		BMR (uL)		BMR (kcal)
Sw	XXX.X	CV	XXX.X	F	XX	rb	XXXXX	rb	XXXXX
BMR score		Metabolic age		Refuser's index		Target body fat %		Predicted weight
tL	XX	nK	XX	RO	XXXX.X	gF	XX	gW	XXX.X
Predicted fat mass		Fat to gain / use		Impedance		Checkup
gf	XXXX.X	gf	XXXX X	Zf	XXXX.X	CS	XX

Chaque valeur est délimitée par une virgule (,)

(2). Eléments de données de sortie

Élement	B-M	Famur	Table des matières	Ordre de sortie
				Montour de composition corporelle			Pése-personne
				Adulte Athèite Entart
Contact data	0	Tu to 16	2 byte fixed length	1	1	1	1
Contact data	0	Tu to 1	1 byte fixed length	2	2 2 2
Contact data	7	Tu to 1	1 byte fixed length	3	3	3
Contact data	2	Tu to 1	1 byte fixed length	4 4 4
Model	VG	"XXXXXX"	8 byte fixed length	5	5	5	3
Sota No.	SN	"XXXXXXX"	10 byte fixed length	6 6 6 9
D number	0	"XXXXXXXXX"	12 byte fixed length	7	7	7	5
Table (column/yy)	Da	"Dot-mallyyy"	10 byte fixed length	8 8 8 8
Time	1	7 min	7 byte fixed length	9	9	9	7
Body type	8	3 or 2	3 byte fixed length at standard 2 minute	10 10 10
Gender	GF	1 or 2	1 byte fixed length (1: note 2 female)	11 11 11
Age	AG	XX	" - 2 byte variable length unit age, right-aligned"	12 12 12
Height	Hm	XXX	4 - 5 byte variable length, to 1 place of octimsule unit cm2	13 13 13
Thickness (mm)	M	XX	3 - 4 byte variable length, to 1 place of octimsule unit kg	14 14 14
Weight	Wk	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	15 15 15
Body fat %	FW	XXX	3 - 4 byte variable length, to 1 place of octimsule unit %	16 16 16
Fat mass	Wt	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	17 17 17
Fat free mass	FW	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	18 18 18
Muscle mass	IN	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	19 19 19
Muscle score	BV	XX	1 - 2 byte variable length (1-2)	20 20
Bone mass	BW	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	21 21
TBW	BW	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	22 22 22
TBW %	BW	XXX	"8 - 5 byte variable length, to 1 place of decimas	23 23 23
BVt	VI	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	24 24
Standard only weight	Sw	XXX	3 - 5 byte variable length, to 1 place of octimsule unit kg	25
Degree of obesity	DV	XXX	3 - 5 byte variable length, to 1 place of octimsule unit %	26
Vaccrall fat rating	IF	XX	1 - 2 byte variable length	27 27
BMI X,Y	m	XXXX	1 - 5 byte variable length unit kg	28 28
BMI Y,mcf	Pa	XXXX	1 - 5 byte variable length unit cal	29 29
BMI score	R	XX	1 - 2 byte variable length	30 30
Metabolite age	PA	IX	2 byte fixed length	31 31
Kermost index	KO	XXXX	4 - 5 byte variable length			22
Target body fat %	gF	XX	1 - 2 byte variable length	32 32 32
Predicted weight	GW	XXXX	3 - 5 byte variable length	33	31	24
Predicted fat mass	Gf	XXXX	3 - 5 byte variable length	34	32	20
Fat to gain /rise	gJ	XXXX	3 - 5 byte variable length	35	33	26
Impérature	XP	XXXX	5 - 5 byte variable length	36	34	27
Choculum	CS	XX	2 byte fixed length	37	35	28 10

Notices techniques

Mesure de la composition corporelle par la méthode BIA.

Introduction

Cet équipement fournit des valeurs estimées pour chaque valeur mesurée du pourcentage de graisse corporelle, de la masse grasse, la masse maigre, la masse musculaire et la masse osseuse par la méthode DXA pour les japonais et la valeur estimée pour la teneur en eau du corps par la méthode de dilution utilisant l'analyse d'impédance bio-électrique (méthode BIA). Pour la mesure, un mode doit être sélectionné selon type de forme corporelle.

1) Standard (pour individus de 5 à 99 ans)

2) Athlète (pour les athlètes pratiquant plus d'activités physiques que les autres)

La fiabilité de la mesure des compositions corporelles des athlètes, etc., dont la composition diffère de celle des autres, est accrue en divisant le mode de mesure basé sur chaque type de forme corporelle.

- Principe de mesure de la composition corporelle

La BIA permet d'analyser les constituants du corps (masse grasse, masse musculaire estimée, etc.) en mesurant l'impédance bioélectrique du corps. Les graisses contenues dans le corps ne laissent pratiquement pas passer l'électricité, à l'inverse d'un autre constituant corporel, à savoir l'eau, qu'on retrouve en grande quantité dans les muscles. Le degré de difficulté de conduction de l'électricité est appelé résistance électrique. A l'aide d'une alimentation électrique constante à haute fréquence (50 kHz, 90 A), cette résistance permet d'évaluer le taux de graisse ainsi que d'autres constituants du corps.

- Qu'est-ce que la méthode DXA ?

Conçue, à l'origine, pour calculer la teneur minérale des os, le DXA peut également mesurer le taux de graisse, la masse grasse et la masse maigre, pour chaque partie du corps (bras, jambes, torse), par scintigraphic du corps entier. L'image ci-dessous présente un exemple de calculs de composition corporelle par DXA.

Résultats de mesures de composition corporelle par DXA (Lunar Co., Ltd; DPX-I.)

- Qu'est-ce que la méthode de dilution ?

Dans la méthode de dilution, une substance étiquetée d'une quantité connue est donnée et la concentration en équilibre diffusée de façon uniforme est mesurée afin d'obtenir le montant total de solvant qui dilue la substance marquée.

Pour mesurer la teneur en eau du corps (TBW), l'oxyde de deutérium (D-O) est utilisé en règle généra de comme substance étiquetée. L'oxyde de deutérium utilise la teneur en eau du corps comme espace de dilution de manière à obtenir la teneur en eau du corps. Pour obtenir la quantifié de liquide extracellulaire, du bromure de sodium (NaBr) est utilisé comme substance étiquetée. Le brome (Br) est sensé ne pas pénétrer à l'intérieur des cellules, et utilise le liquide extracellulaire comme espace de dilution.

- Qu'est-ce que la graisse viscérale ?

Les tissus adipeux viscéraux (TAV) sont de la graisse qui s'accumule dans la cavité abdominale et autour des organes internes. On considère que les TAV sont plus susceptibles d'engendrer des maladies liées au mode de vie que les tissus adipeux sous-cutanés (TASC).

Ainsi, le fait de connaître et de vérifier de façon périodique le risque d'accumulation de TAV peut servir de guide utile pour prévenir les maladies liées au mode de vie. Tanita a développé la technologie permettant de mesurer le risque d'accumulation de TAV par analyse d'impédance bioélectrique (AIB) en comparaison à une analyse d'image appliquée à l'imagerie par résonance magnétique (IRM), en plus des technologies établies pour mesurer le pourcentage de graisse corporelle. Le risque d'accumulation de TAV est calculé par estimation de la zone de TAV à l'aide de la méthode AIB, en se basant sur le traitement d'image IRM. Cette méthode fournit une corrélation plus élevée que l'estimation du risque d'accumulation de TAV basée sur l'IMC ou la circonférence abdominale (tour de taille), permettant ainsi des estimations correspondant plus précisément aux individus.

^* La zone de TAV par IRM est calculée en effectuant un traitement d'image numérique d'une section transversale au niveau de la 4ème et de la 5ème vertèbre lombaire.

(Fig. 1 - Fig. 3 : Résultats des travaux de recherche de la N. Y. Columbia University et la Jikei University, publiés en 2004 par la North American Association for the Study of Obesity [NAASO].)

Relation entre la zone de TAV et l'IMC

Relation entre la zone de TAV par IRM et l'estimation de TAV Zone par AIB de Tanita

- Facteurs menant à des erreursde mesure

Dans la méthode BIA, l'impédance est mesurée et la composition corporelle est calculée sur la base de la valeur. On sait que l'impédance varie selon la quantifié totale d'eau dans le corps, qui représente environ 60% du poids, et les changements au niveau de la répartition et de la température. Pour cette raison, dans un objectif de recherche ou pour effectuer des mesures répétitives quotidiennes, les conditions de mesure doivent être maintenues constantes. Et en adoptant la technologie de réactance, il est désormais possible d'obtenir des mesures plus stables que jamais. Toutefois, les mesures effectuées dans des conditions variables de de température et de distribution de la teneur en eau du corps ou du volume de débit sunguin des extrémités (suite à des activités physiques, un bain, etc.), affectent les résultats obtenus étant donné que la résistance électrique varie également dans le corps.

Par conséquent, il est conseillé d'effectuer les mesures dans les conditions suivantes pour obtenir une mesure stable.

1) 3 Heures se sont écoulées après le réveil et des activités normales sont pratiquées pendant cette période. (Les transits d'impédance restent à un niveau élevé si on reste assis après le réveil ou si l'on se déplace uniquement en voiture, etc.)
2) 3 heures ou plus se sont écoulées après le repas. (Pendant 2 - 3 heures après le repas, l'impédance a tendance à diminuer.)
3) 12 heures ou plus se sont écoulées après une activité physique intense. (La tendance à des changements d'impédance n'est pas stable selon le type et la rigueur de l'activité physique.)
4) La vessie doit être vide avant de prendre les mesures.
5) Pour des mesures répétitives, mesurer à la même heure autant que possible. (Au moment de la pesée, les mesures peuvent être stabilisées en effectuant la pesée à la même heure de la journée)

Des valeurs mesurées très stables peuvent être obtenues en respectant les conditions de mesure suivantes. Et lors de la conception de cet équipement, les 6 éléments suivants ont été définis comme conditions de l'équation de régression.

1) Interdiction de consommer de l'alcool 12 heures avant la mesure
2) Interdiction de pratiquer des activités physiques excessives 12 heures avant la mesure.
3) Interdiction de manger et de boire excessivement la veille de la mesure
4) Interdiction de manger et de boire 3 heures avant la mesure
5) Eviter la période menstruelle (femmes)

2) Changements au cours d'afune même journée

Les diagrammes ci-dessous présentent des exemples d'analyse des variations enregistrées au cours d'une même journée. Une étude a été réalisée pour déterminer le degré de changement d'impédance, entre les pieds, en période de déshydratation. Les deux premiers joues correspondent à un régime quotidien normal, tandis que les deux suivants ont été marqués par un état de déshydratation provoqué par des séances de sauna.

Aucun changement important n'a été noté dans la mesure du poids, de l'impédance entre les pieds ou du pourcentage de graisse dans le corps en régime quotidien normal. En situation de déshydratation, toutefois, on a relevé une perte de poids de 1 kg, avec augmentation de l'impédance entre les pieds d'environ 15 Ω le premier jour et de 30 Ω - 35 Ω le second. De fait, le taux adipices est monté de 1 %, le premier jour et de 1,5 Ω 2 %, le deuxième jour de déshydratation.

Comme déjà évoqué, l'impédance augmente quand le poids diminue (comme en déshydratation) et se réduit lorsque le poids s'élève après consommation de nourriture et boissons. La variation d'impédance d'un jour à l'autre est donc inversement proportionnelle à la fluctuation du poids. Ces changements d'un jour à l'autre ont, notamment, pour origine :

1) Un accroissement passager du poids (teneur hydrique total du corps) à cause d'une consommation excessive d'aliments et de liquides ;
2) Une déshydratation causée par une sudation importante au cours d'exercices physiques intenses ;
3) Une déshydratation provoquée par l'absorption d'alcool ou l'Afutilisation de diurétiques ;
4) Une déshydratation due à une forte sudation en sauna, etc.
C'est pourquoi, il est recommandé de remettre ces instructions au sujet pour l'aider à éliminer tous ces facteurs susceptibles de fausser les calculs.

Variations au cours d'une même journée (poids)

Nouvelle formule de régression pour taux métabolique de base (Basal Metabolic Rate : BMR)

F

Si nécessaire (consignes de sécurite)

Depuis longtemps, les médecins et nutritionnistes s'accordent pour dire que le taux métabolique de base (BMR) est davantage déterminé par la masse maïgre (Fai Free Mass : FFM) que par le poids du corps. A poids constant, une ITM plus importante amènera un BMR supérieur. C'est donc à travers l'analyse de la composition du corps qu'il convient de calculer la FFM. De plus, les formules de mesure simples à partir des variables de taille, poids et âge, sans avoir recours à l'évaluation de la composition corporelle ont posé un problème. En effet, les paramètres de BMR des personnes obèses étaient exagérément élevés, tandis que ceux des personnes sportives et musclôcs, moins nombreux, étaient trop faibles. De nos jours, la formulaire récurrente de calcul de BMR issue des travaux de recherche de l'anita, fabricant de balances impédancemètres, procède par analyse régressive multiple en fonction de cette FFM et s'avère très précise dans son analyse des différents constituants du corps. Ainsi, pour obtenir le BMR, on a mesuré le métabolisme respiratoire au repos (dépense énergétique au repos ou "REF") à l'faide d'un analyseur d'haleine. C'est de là qu'est née la forme récurrente de calcul.

Relation entre dépense énergétique au repos (REE) en fonction de l'analyse d'haleine et poids, FFM

(Présenté à la Semaine de la nutrition 2002 de San Diego)

Comme la figure 1 l'indique, le REE (BMR) est plus étroitement lié à la FFM qu'au poids du corps. De plus la répartition est visiblement différente chez les hommes et chez les femmes. Donc, sur le principe, il convient mieux d'effectuer les calculs à partir du FFM plutôt qu'avec l'ancienne formule uniquement basée sur la relation au poids.

FFM c. REE

Poids c. REE

Comparaison de valeurs BMR obtenues grâce au modèle de régression multiple de TANITA et l'analyse d'haleine

(Présenté à la Semaine de la nutrition 2002 de San Diego)

La formule rétrogressive actuelle pour BMR trouve sa source dans l'exploitation du paramètre FFM obtenu par mesure de la composition du corps à l'aide de la BIA. La relation se retrouve assez nettement dans la valeur BMR issue de la REE calculée par analyse d'haleine ou R = 0,9 (p < 0,0001). Ces paramètres ont été présentés à l'occasion de la première Semaine annuelle de la nutrition (American College of Nutrition, American Society for Clinical Nutrition, American Society for Parenteral and Enteral Nutrition, North American Association for the Study of Obesity), organisée en 2002, à San Diego.

REMARQUE: Ce modèle est paramétré pour les personnes âgées de 18 à 84 ans Hors de cette fourchette, les résultats ne seront pas forcément très précis.

F

Si nécessaire (consignes de sécurité)

Spécifications

F

Si nécessaire (constitués de sécurité)

Modèle		BC 420MA
Plage de précision		MDD: CLASS IIa
		NAWL CLASS III
Source d'alimentation		Adaptor couran alternatif (inclat Center Minus MODEL FA 165A-095U-3 CLASS-2)
		Tension d'entrée : 100 V - 240 V ca. 50/60 l/r 1,5 A Tension de sortie : 7 V ca.
		Coucaré nominal : 4 A Acune charge Tension d'entrée : 7 V c.c.
Consommation		28 W
Impédance Mesure	Système de mesure	Analyse d'impédance bioélectrique térapolaire
	Fréquence de mesure	50 kHz
	Courant de mesure	90 μA
	Matériau électrède	Patins de contact par pression en acier inoxydable
	Style de mesure	Entre les deux pieds
	Gamme de mesure	150 - 1200Ω
	Précision au premier calibrage	± 2%
Poids Mesure	Système de mesure	Cellule de mesure de jauge d'effort
	Capacité Maximum / Graduation Minimum	270 kg / 0,1 kg
	Précision au premier calibrage	± 0,2 kg
Éléments de saisie	Poids des habits	0 - 10 kg / incréments de 0,1 kg
	Sexe	Homune / Femme
	Type corporel	Standard (5 - 99 ans) / Athèble (18 - 99 ans)
	Age	5 - 99 ans / incréments de 1 an
	Taille	90 - 249,9 cm / incréments de 0,1 cm
	% graisse corporelle visé	4 - 55 %

Éléments de sortie	Affichage	% graisse corporelle visé	4 - 55 %
		Poids	0 - 270 kg / increments de 0,1 kg
		Sexe	Homane / Feaure
		Type corporel	Standard / Athèle
		Age	5 - 99 ans / increments de 1 an
		Taille	90 - 249,9 cm / increments de 0,1 cm
		% GRAISSE	3 - 75 % / increments de 0,1 %
	Élément d'impression	Lugo	Logo TANITA (240 × 64)
		Nom du modèle	BC-120MA
		Date et Heure	2005 / 1 / 1 - 2099 / 12 / 31
		No. de série	00000000 - 99999999
		ID	0000000001 - 9999999999
		Type corporel	Standard (5 - 99 ans) / Athèle (18 - 99 ans)
		Sexe	Homane / Feaure
		Age	5 - 99 ans / increments de 1 an
		Taille	90 - 249,9 cm / increments de 1 cm
		Poids des habits	0 - 10 kg / increments de 0,1 kg
		Poids	0 - 270 kg / increments de 0,1 kg
		% GRAISSE	3 - 75 % / increments de 0,1 %
		Masse grasse	Incréments de 0,1 kg
		M.Maigre	Incréments de 0,1 kg
		Masse musculaire	Incréments de 0,1 kg
		M.Hydrique	Incréments de 0,1 kg
		% Agua Total	15 - 85 % / increments de 0,1 %
		Estimation de la masse osseuse	Incréments de 0,1 kg
		MB	Incréments de 1 kJ / Increments de 1 kcal
		Edad Metabólica	Incréments de 1 an (12 - 90 ans)
		Niveau de GRAISSE viscéré	Incréments de 1 Niveau (Niveau 1 - 39)
		IMC	Incréments de 0,1
		Poids prévu	Incréments de 0,1 kg
		Gamme désirable	3 - 75 % / increments de 0,1 %
		Graphique % GRAISSE
		Graphique IMC
		Graphique Nova le GUISSE viscéré
		Graphique de masse musculaire
		Graphique MB
		Classification physique
		Résistance	150 - 1200Ω
Affichage			Affichage LCD 3 rangées, 5 chiffres
Interface Données de sortie			RS-232C (Connecteur ferrelle D-sub 9 bruches) ou USB
Gamme de température d'utilisation			0 - 35°C
Humidité relative			30 - 80 % (sans condensation)
Poids de l'équipement (version avec affichage à distance)			6,8 kg
Poids de l'équipement (version montée sur colonne)			12,1kg
Taille	Plateforme de pesée		372 × 375 × 101 mm
	Hauteur (version montée sur colonne)		1024 mm

F

Si nécessaire (consignes de sécurité)

CE 0123

Ce produit satisfait aux exigences suivantes:

1. Directive des appareils médicaux (93/42/CEE)

Nrome de sécurité : EN60601-1:1990, AM No.1:1993, AM No.2:1995

1. Instruments de pesage à fonctionnement non automatique (90/384/CEE)

TANITA UK LTD.
