KDL-32S5500 - Téléviseur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LCD
Taille de l'écran	32 pouces
Résolution	1366 x 768 pixels (HD Ready)
Technologie d'affichage	LCD avec rétroéclairage CCFL
Fréquence de rafraîchissement	50 Hz
Connectivité	2 x HDMI, 1 x USB, 1 x Composite, 1 x VGA
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives (L x H x P)	73,5 x 48,5 x 22,5 cm (avec pied)
Poids	8,5 kg (avec pied)
Fonctions principales	TV numérique, mode économie d'énergie, fonction de mise en veille
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter un service agréé pour les réparations
Informations générales	Compatible avec les normes DVB-T, DVB-C, et dispose d'un tuner intégré

FOIRE AUX QUESTIONS - KDL-32S5500 SONY

Pourquoi mon téléviseur SONY KDL-32S5500 ne s'allume pas ?

Vérifiez si le câble d'alimentation est correctement branché et si la prise fonctionne. Essayez de débrancher le téléviseur pendant 30 secondes, puis rebranchez-le.

Comment réinitialiser mon SONY KDL-32S5500 ?

Pour réinitialiser votre téléviseur, allez dans le menu 'Configuration', sélectionnez 'Réinitialiser' et suivez les instructions à l'écran.

Pourquoi l'image de mon téléviseur est-elle floue ?

Assurez-vous que les paramètres d'affichage sont correctement configurés. Vérifiez également les câbles de connexion et essayez de changer la source vidéo.

Comment régler le son sur le SONY KDL-32S5500 ?

Accédez au menu 'Son' et ajustez les paramètres tels que le volume, l'égaliseur et les effets sonores selon vos préférences.

Pourquoi je n'ai pas de signal sur mon téléviseur ?

Vérifiez que le câble antenne ou HDMI est correctement connecté. Assurez-vous que la source est correctement sélectionnée sur le téléviseur.

Comment mettre à jour le logiciel de mon SONY KDL-32S5500 ?

Allez dans le menu 'Configuration', sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour télécharger et installer les mises à jour disponibles.

Mon téléviseur se bloque, que faire ?

Essayez de débrancher le téléviseur pendant quelques minutes, puis rebranchez-le. Si le problème persiste, envisagez de réinitialiser le téléviseur.

Comment connecter mon téléviseur à Internet ?

Accédez au menu 'Réseau', sélectionnez 'Configuration du réseau' et suivez les instructions pour connecter votre téléviseur à votre réseau Wi-Fi.

Pourquoi le téléviseur s'éteint-il tout seul ?

Vérifiez si la fonction 'Minuterie d'arrêt' est activée. Si ce n'est pas le cas, il pourrait y avoir un problème avec l'alimentation qui nécessite une inspection.

Comment changer la langue des menus ?

Allez dans le menu 'Configuration', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

MODE D'EMPLOI KDL-32S5500 SONY

Les instructions relatives à l'« Installation du support mural » ne font pas l'objet d'un feuillet séparé fourni avec ce téléviseur. Ces instructions d'installation sont reprises dans le mode d'emploi de ce téléviseur.

Sony you're remercie d'avoir besoin ce téléviseur.

Avant de l'utiliser, nous vous invitons à生存 attentivement ce manuel et à le conserver pour vous y reférer ultérieurement.

Mode d'emploi du Téleviseur numérique

• Les fonctions du téléviseur numérique (DVB) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG2). Vérifiez auprès de votre revendeur local que votre zone de residence permet la réception du signal DVB-T.
• Bien que ce télévisueur soit conforme aux specifications DVB-T, sa compatibilité avec les futurs programmes numériques terrestres DVB-T ne peut en aucune cas être garantie.
• Certaines fonctions du Téléviseur numérique peuvent ne pas être disponibles dans tous les pays.

Le fabricant de ce produit est Sony Corporation,

1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité electromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH,

Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien pouvoir vous reférer aux coordonnées containues dans les documents relatifs au SAV ou la garantie.

Informations sur les marques commerciales

• DVB est une marque déposée du projet DVB.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing, LLC.

HIGH-DEFINITION MULTIMEDIA INTERFACE

A propos du nom de modèle dans ce manuel

Dans le nom du modele du téléviseur, « xx » correspond au numero à deux chiffres associé à la variation d'intensité de couleur.

Table des matieres

Guide de démarrage 4

Consignes de sécurité 10
Précautions 12

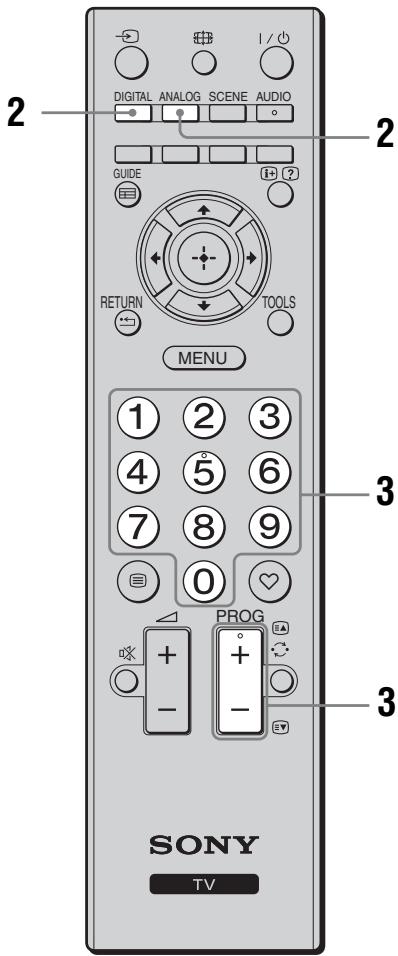

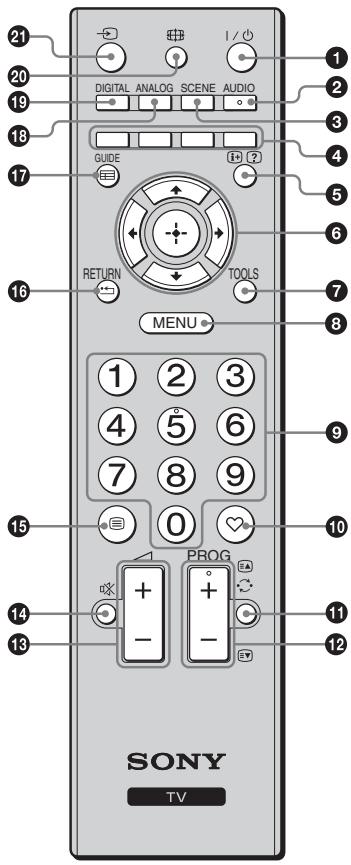

Description des touches de la télécommande 13

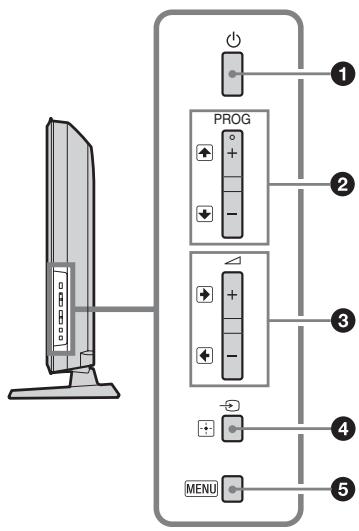

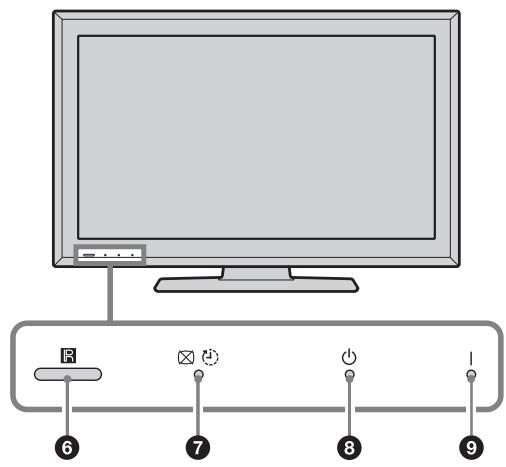

Présentation des touches et témoins du téléviseur 14

Regarder la télévision

Regarder la télévision 15

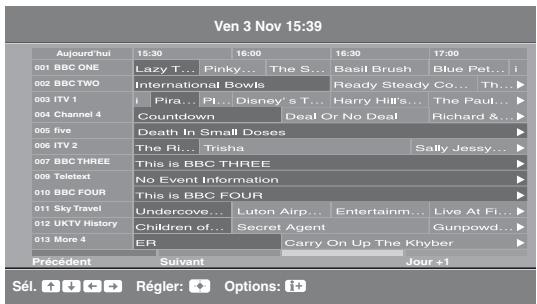

Utilisation du guide électronique des programmes numériques (EPG) 18

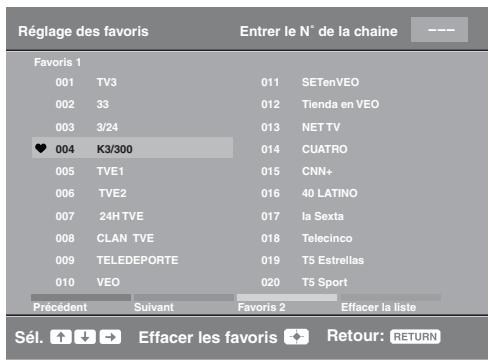

Utilisation de la listes des chaînes numériques favorites D3 19

Utilisation d'un apparéil optionnel

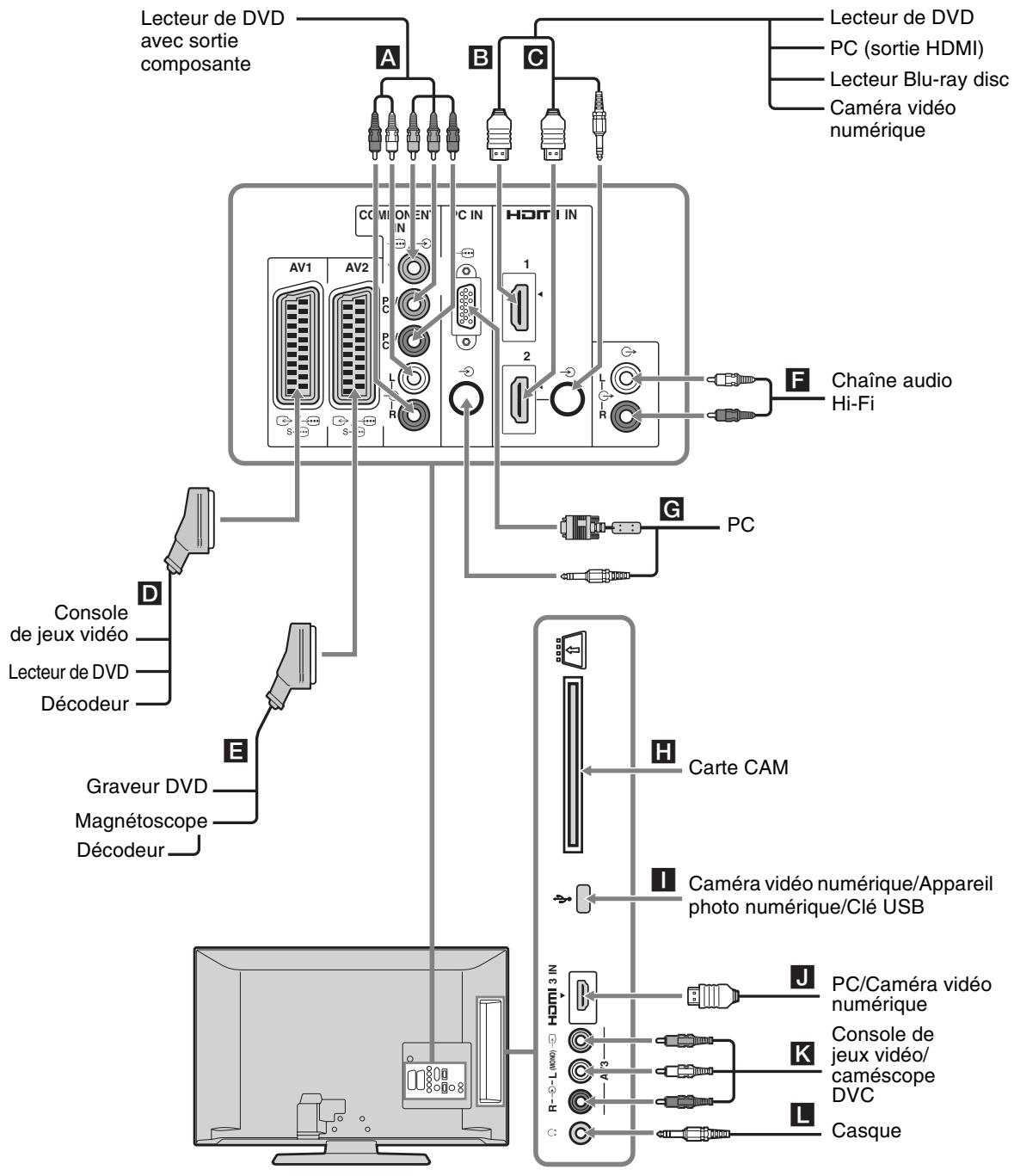

Raccordement d'un apparéil optionnel 20
Affichage d-images depuis un apparéil raccordé 22
Lecture de photo/musique via USB 24
Utilisation de la commande pour HDMI 24

Utilisation des fonctions du MENU

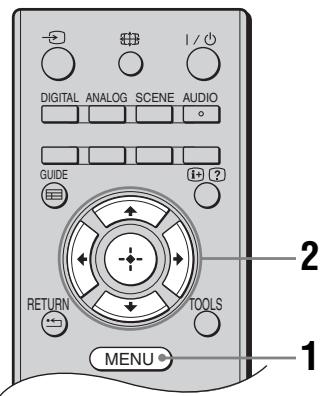

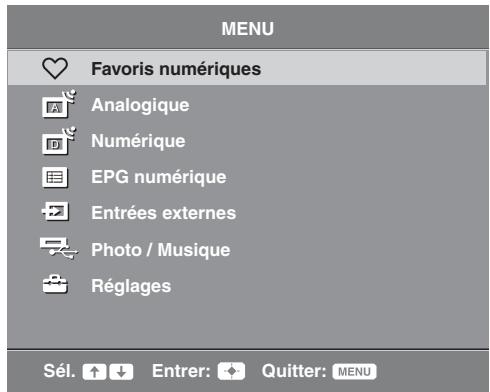

Navigation dans les menus 25
Réglages 26

Informations complémentaires

Installation des accessoires (Support de fixation murale) 33
Spcifications 36
Dépannage 38

DVB : pour les chaînes numériques seulement

1 : Vérification des accessoires

Télécommande RM-ED017 (1)

Vis pour le pied (KDL-32S55xx/KDL-32P55xx/

KDL-26S55xx/KDL-26P55xx (4), KDL-22S55xx/

KDL-22P55xx/KDL-19S55xx/KDL-19P55xx (3))

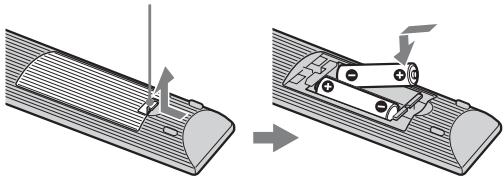

Pour insérer les piles dans la télécommande

Appuyez et faites glisser pour ouvrir.

• Respecteze les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être reglementée dans certaines régions. Consultez les autorités locales.
• Manipuez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
• Ne placez pas la télécommande à proximé d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une piece humide.

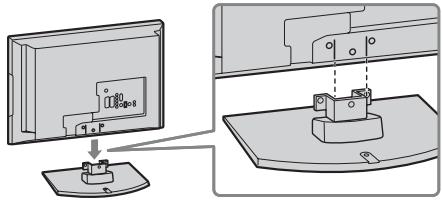

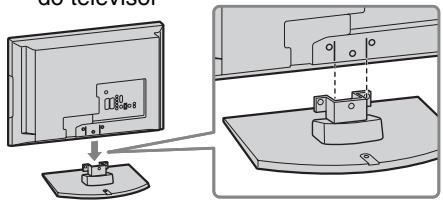

2 : Mise en place dupied

Suivez les étapes du montage requis pour placer le téléviseur sur un meuble TV.

1 Retirez le pied de table et les vis du carton. Vous trouvrez les vis dans le sachet des accessoires.

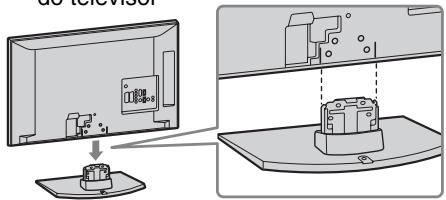

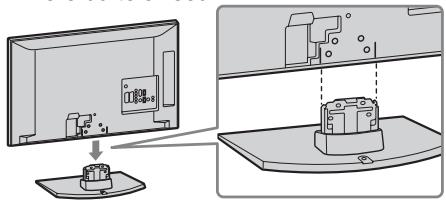

2 Faites glisser délicatement le téléviseur sur le cou du pied de table et alignez les trous des vis.

Arrière du téléviseur

Arrière du téléviseur

• Lorsque vous transportez le téléviseur, placez la main de la manière illustrée page 10, afin de le tener fermement. N'exerce aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.
• Evitez de vous pincer les mains ou le cordon d'alimentation lorsque vous installez le téléviseur sur le pied de table.

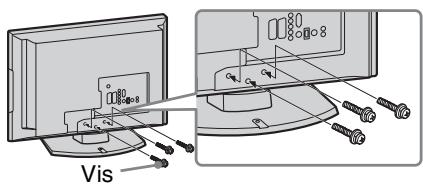

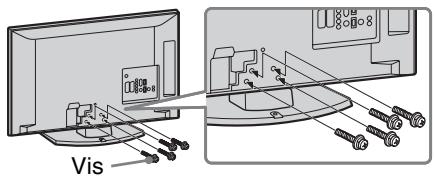

3 Utilisez les vis fournies pour fixer le téléviseur au pied de table.

KDL-32S55xx/KDL-32P55xx/ KDL-26S55xx/KDL-26P55xx

KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

• Si vous utilisez un tournevis électrique, réglez le couple de serrage sur 1,5N· m {15 kgf·cm} environ.

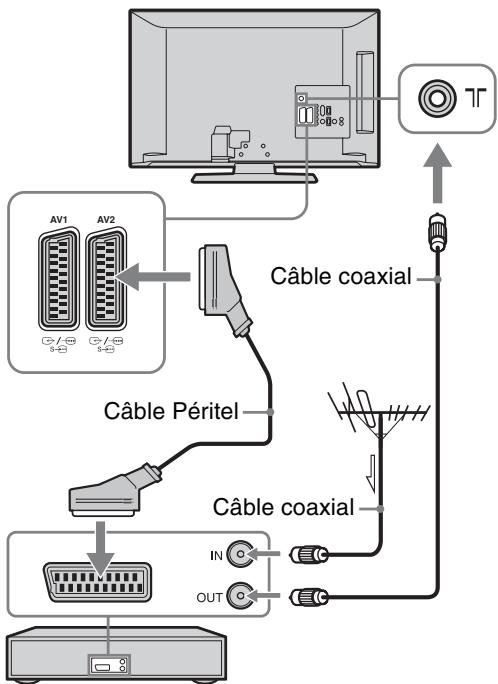

3: Raccordement d'une antenne ou d'un magnétoscope/graveur DVD

• Cet apparéil a été testé et déclaré conforme aux limites de la directive EMC lors de l'utilisation de câbles de liaison de 3 mètres de long maximum.

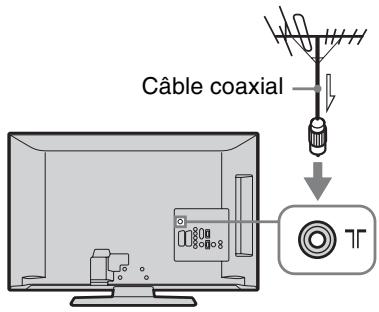

Raccordement d'une antenne uniquement
Raccordement d'une antenné/d'un magnétoscope/ d'un graveur DVD équipé d'une prise Péritel

Magnétoscope/graveur DVD

• Sorties AV1 uniquement disponibles pour un téléviseur analogique.
• Sorties AV2 vers l'écran actif (sauf PC, HDMI Component 1080i).

Raccordement d'une antenné/d'un magnétoscope/ d'un graveur DVD équipé d'une prise HDMI

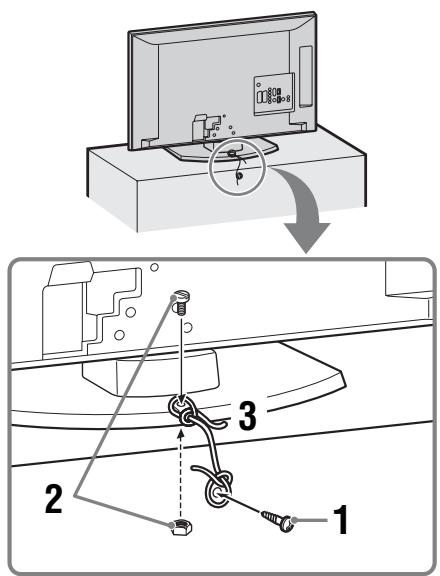

4: Empêcher le téléviseur de tomber

1 Fixez une vis à bois (de 4 mm de diamètre, non fournie) dans le meuble TV.
2 Fixez une vis à métaux (M4 × 14 mm, non fournie) et un écrou (M4, non fourni), par le dessous du pied de table, dans le trou pour vis du téléviseur.

Reliez la vis à métaux et l'écrou à l'aide d'une corde solide.

Veillez a bien fixer la vis à métaux et l'écrou.

3 A l'aide d'une corde solide, reliez la vis à bois et la vis à métaux.

• Le téléviseur est fixé à l'aide d'un kit courroie de support Sony en option. Pour vous procurer un kit, adressez au Centre de service après-venture Sony le plus proche. Munissez-vous du nom de modele de votre téléviseur pour reference.

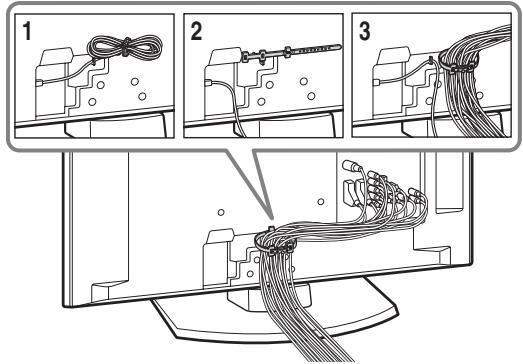

5: Regroupement des câbles

You pouvez regrouper les cables de raccordement de la manière illustrée ci-dessous.

- Ne regroupez pas le cordon d'alimentation avec les autres câbles de raccordement.

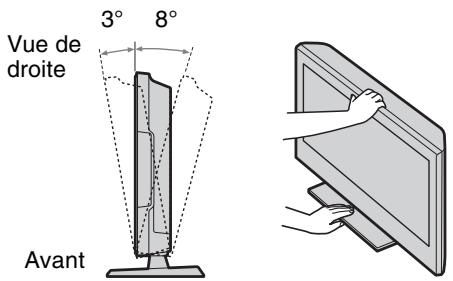

6: Réglage de l'angle de visualisation du téléviseur

KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx单单

Ce téléviseur peut être régle selon l'angle indiqué ci-dessous.

Réglez l'angle d'inclinaison vers l'avant et l'arrête

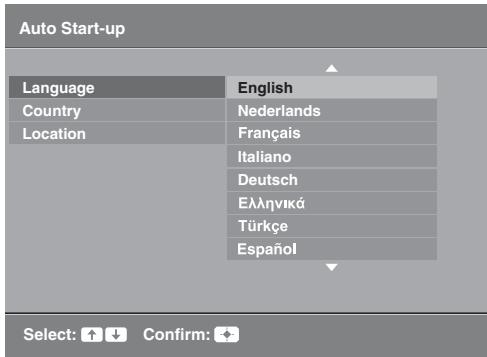

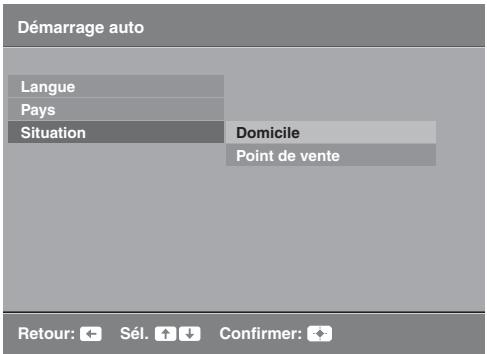

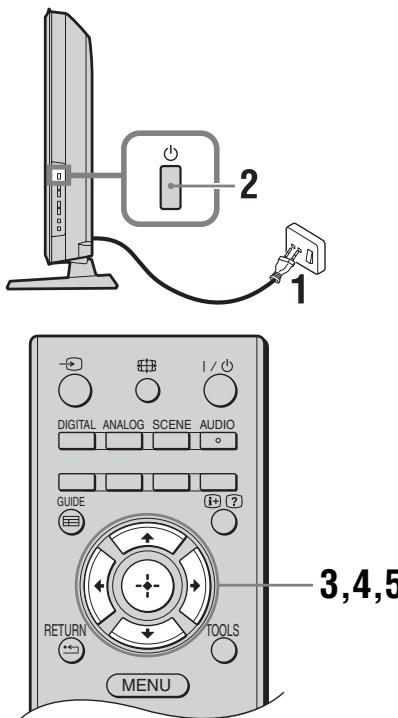

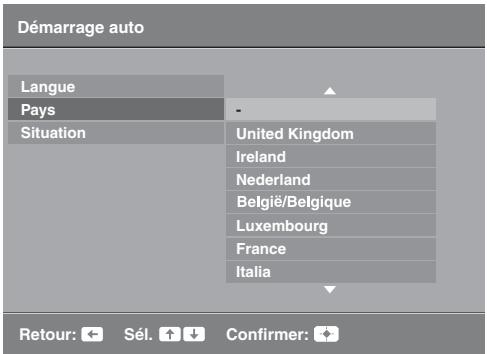

7: Sélection de la langue, du pays ou de la région et de la situation

1 Raccordez le télévisuer à votre prise secteur (220-240 V CA, 50 Hz).
2 Appuyez sur sur le cote du téléviseur. Lorsque vous mettez le téléviseur sous tension pour la première fois, le menu Language s'affiche à l'écran.

Lorsque you mettez le téléviseur sous tension, le témoin Marche s'allume en vert.

3 Appuyez sur 12 pour selectionner votre langue dans l'écran des menus, puis sur .

Suite

4 Appuyez sur 日 /日 pour selectionner le pays/la région dans lequel vous vous servez du téléviseur, puis sur

Si le pays/région dans lequel vous souhaitez utiliser le téléviseur ne figure pas dans la liste, Sélectionné « - » plutôt qu'un pays/région.

5 Appuyez sur 日 /日 pour selectionner la situation dans laquelle vous allez utiliser le téléviseur, puis appuyez sur

En mode Point de vente, certains paramètres seront régulièrement réinitialisés en vue de leur utilisation sur le Point de vente.

Cette option seLECTIONne le mode initial d'affichage de l'image, adapté aux conditions d'éclairage habituelles de ces environnements.

8: Mémorisation automatique du téléviseur

1 Avant de démarrer la mémorisation automatique des chaînes, introduisez une cassette enregistrée dans le magnétoscope raccordé au téléviseur (page 5) et appuyez sur la touche de lecture.

Le canal video est localisé et enregistré lors de la mémorisation automatique des chaînes.

Si vous n'avez pas raccordé de magnétoscope au téléviseur, ignorez cette étape.

2 Appuyez sur

Le téléviseur commence à rechercher toutes les chaines numériques disponibles, puis toutes les chaines analogiques. Cette opération peut prendre un certain temps. N'appuyez sur aucune touche du téléviseur ou de la télécommandependant son execution.

Si un message s'affiche pour vous demander de vérifier le raccordement de l'antenne

Aucune chaîne numérique ni analogique n'est détectée. Vérifiez tous les raccordements de l'antenne et appuyez sur pour redémarrer le réglage automatique.

3 Lorsque le menu Ordre des chaînes apparaît à l'écran, suivé les instructions fournies à la section « Ordre des chaînes » (page 29).

Si vous ne modifiez pas l'ordre dans lequel les chaînes analogiques sont mémorisées dans le téléviseur, passez à l'étape suivante.

4 Si vous appuyez sur « Oui » quand le menu Prérglages écologiques apparait à l'écran, les réglages « Ecologie » sont définis sur les valeurs recommanèes pour réduire la consommation d'énergie.

Préroglages ecologiques

Voulez-vous utiliser les Prééglages Ecologiques ? le choix "Oui" réduira la consommation d'énergie.

Eco. énergie

Economique

Mise en vue du téléviseur

3h

Gestion d'alimentation PC

Oui

Oui

Non

5 Appuyez sur MENU pour quitter le menu. Toutes les chaînes disponibles sont à présent régliées sur le téléviseur.

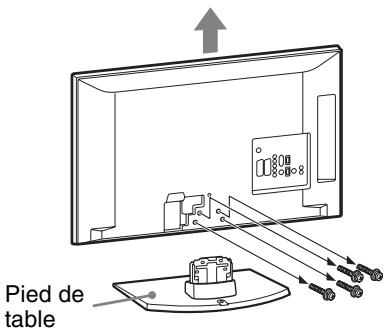

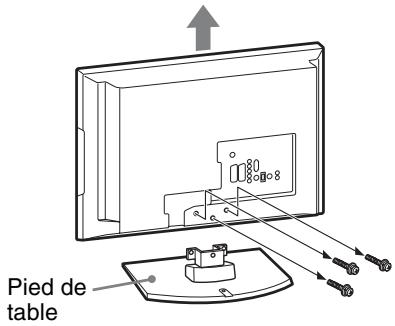

Démontage du pied detable du téléviseur

• Aucun motif ne justifie le démontage du pied de table du téléviseur, excepte une installation murale.

KDL-32S55xx/KDL-32P55xx/ KDL-26S55xx/KDL-26P55xx

KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

Consignes de sécurité

Installation/Mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'eviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.

Installation

• Le téléviseur doit être installé à proximité d'une prise de courant aisément accessible.
• Placez le téléviseur sur une surface stable et horizontale.
• L'installation murale du téléviseur doit être confiée à un technicien spécialisé.
• Pour des raisons de sécurité, il est vivement recommendé d'utiliser les accessoires Sony, notamment :

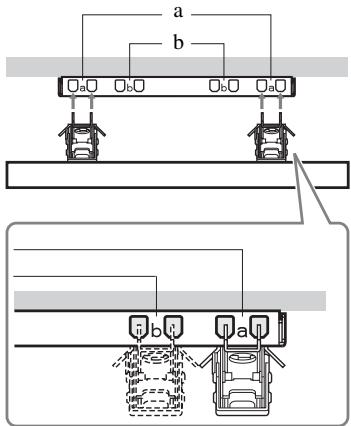

KDL-32S55xx/KDL-32P55xx :

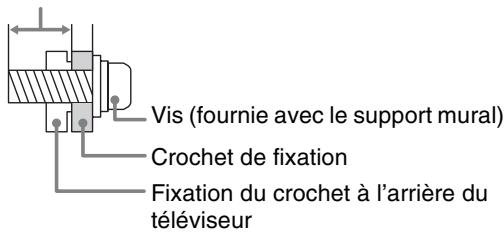

• Veillez à utiliser les vis fournies avec le support mural lorsque vous attachez les crochets de fixation au téléviseur.

Les vis fournies sont conçues de manière à mesurer de 8 à 12mm de long par rapport à la surface de fixation du crochet.

Le diamètre et la longueur des vis varient selon le modele du support mural. Utiliser d'autres vis que celles fournies peut provoquer des dégats à l'intérieur du télévisuer, provoquer sa chute, etc.

8 mm-12 mm

Transport

• Avant de transporter le téléviseur, débranchez tous ses câbles.
• Deux personnes ou davantage sont nécessaires pour transporter un téléviseur de grandes dimensions.
• Pour transporter le télévisuer à la main, saisissez-le de la manière illustrée ci-dessous. N'exerce aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.
• PourSoulever ou déplacer le téléviseur, saisissez-le par sa base.
• Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.
• Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous dénéagez, glissez-le dans son emballage et son carton d'origine.

KDL-32S55xx/

KDL-32P55xx

KDL-26S55xx/KDL-26P55xx/

KDL-22S55xx/KDL-22P55xx/

KDL-19S55xx/KDL-19P55xx

Aération

• Vous ne doivent jamais obtruer les orifices d'airation du boîtier ni y introduire un object quelconque.
• Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.
• Il est vivement recommandé d'utiliser le support mural Sony pour favoriser la circulation adequate de l'air.

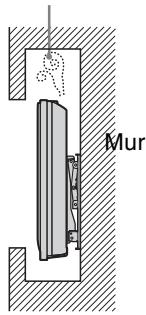

Installation murale

Laissez au moins cet espace libre autour du télévisueur.

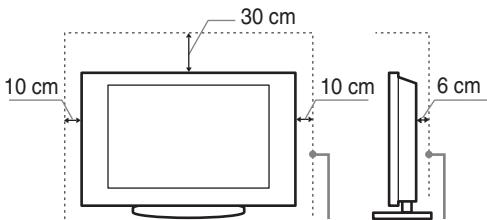

Installation sur pied

Laissez au moins cet espace libre autour du télévisueur.

• Pour une ventilation correcte, sans accumulation de salissures ni de poussière :

• Ne placez pas le télévisueur à plat, à l'envers, vers l'arrière ou sur le cotoé.

• Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
• Ne couvrez pas le télévisuer avec des tissus tels que des rideaux, pas plus qu'avec des journaux, etc.
• N'installez pas le téléviseur comme illustré cidesssous.

La circulation de l'air est bloquée.

La circulation de l'air est bloquée.

Cordon d'alimentation secteur

Manipuez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure :

• Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.
• Insérez la fiche à fond dans la prise secteur.
• Utilisez le téléviseur sur une alimentation de 220-240 V CA uniquement.
• Pour votre propre sécurité, assurez-vous que le cordon d'alimentation secteur est debranché lorsque vous réaliserez des branchements et voirlez à ne pas trébucher dans les cables.
• Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant.
• Eloignez le cordon d'alimentation secteur des sources de chaleur.
• Débranche la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se déterminer et un incendie se déclarer.

Remarques

• N'utilise pas le cordon d'alimentation fourni avec un autre apparéil.
• Ne pliez pas et ne tordez pas exagérément le cordon d'alimentation secteur. Cela pourraitmettre à nu ou rompre les fils conducteurs.
• Ne modifiez pas le cordon d'alimentation secteur.
• Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
• Ne tirez jamais sur le cordon d'alimentation secteur proprement dit pour le débrancher.
  Veillez a ne pas brancher un trop grand nombre d'appareils sur la meme prise de courant.
• Pour la prise de courant, n'utilisez pas une prise de mauvaise qualité.

Ce qu'il ne faut pas faire

N'installez/n'utilise pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.

Lieu:

A l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un vehicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.

Environnement :

Endroits excessivement chauds, humides ou poussièreux, accessibles aux insectes, soumis à des vibrations mécaniques, à proximé d'objets inflammables (bougies, etc.).

Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'éclaboussure. C'est pourquoit,aucun objet rempli d'un liquide quelconque, comme un vase, ne doit être place sur le téléviseur.

Situation :

N'utilise pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non commandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.

Eclats et projections d'objets :

• Ne projetez aucun objet en direction du téléviseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves.
• Si la surface de l'écran se fendille, ne touche pas le télévisueur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le téléviseur pendant plusieurs jours, il est conseilé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement.
• Le téléviseur étant toujours sous tension lorsqu'il est simplement eteint, debranchez la fiche d'alimentation secteur de la prise de courant pour lemettre complètement hors tension.
• Toutefois, certains téléviseurs possèdent des fonctionnalités dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode de veille. Si cela s'applique à votre apparéil, vous trouvez les instructions correspondantes dans le present manuel.

Avec les enfants

• Ne laissez pas les enfants grimper sur le téléviseur.
• Conserve les petits accessoires hors de la portée des enfants pour éviter tout risque d'ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Eteignez le télévisuer et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants devant survenir.

Contactez vous revendeur ou le centre de service après-venture Sony pour faire contrôle votre téléviseur par un technician spécialisé.

Si:

• Le cordon d'alimentation secteur est endommagé.
• La prise de courant est de mauvaise qualité.
• Le télévisueur est endommagé après avoir subi une chute, un impact ou la projection d'un objet.
• Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.

Précautions

Regarder la télévision

• Regarder la télévision dans une piece modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
• Si vous utilisez un casque, reglez le volume de façon à éviter un niveau sonore excessif qui pourrait ALTERER votre capacité auditive.

Ecran LCD

• Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99.99% ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inheré à la structure de l'écran LCD et n'indique pas un dysfonctionnement.
• N'appuyez pas sur le filtré avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD étant endommage.
• Si ce télévisueur est utilisé dans un environnement froid, l'image peut apparaitre sale ou nombre. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparait au fur et à mesure que la température augmente.
• Une image rémanente peut apparaitre lorsque des images fixes sont affichées en continu. Elle peut disparaitre au bout d'un certain temps.
  L'écran et le boîtier se réchauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'anormal.
• L'écran LCD renferme une petite qualité de cristaux liquides. Certains tubes fluorescentes utilisés dans ce téléviseur contiennent également du mercure. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet apparéil.

Traitement et nettoyage du boitier et de la surface de l'écran du téléviseur

Assurez-vous que le cordon d'alimentation secteur relié au télévisueur est débranché de la prise de courant avant d'entrepreneude toute opération de nettoyage. Pour éviter toute dégradation du matériel ou du revêtement de l'écran, respectez les précautions suivantes.

• Pour 0ter la poussiere du boitier ou de la surface de l'ecran, frotte delicatement avec un linge doux. En cas de saleté tenace, frotte avec un linge doux légèrement improugné d'une solution à base de détergent doux dilué.
• N'utilise jamais aucune éponge abrasive, produit de nettoyage alcalin/acid, poudre à récurer ou solvant volatile, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchou ou en vinyle peut endommager la surface de l'écran et le matériel du boitier.
• Pour une ventilation correcte, nous vous conseillons d'aspirer régulièrement les ouvertures d'aération.
• Si l'angle du télévisuer doit être régle, déplacez lentement ce dernier pour éviter qu'il ne se désolidarise et tombe de son pied.

Appareils optionnels

Eloigner le téléviseur de tout apparéil ou équipement optionnel émettant des rayonnements electromagnétiques. Sinon, l'image pourrait être déformée et/ou un bruit être provoqué.

Mise au rebut du télévisueur

Traitement des appeareils électriques et electroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques etlectroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matérieliaux aidera à préserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veuillez contacter le service municipal local, le service charge du traitement des déchets menagers ou le magasin où vous avez acheté le produit.

Elimination des piles et accumulateurs usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages,

indique que les piles et accumulateurs fournis avec ce produit ne doivent pas etre traites comme de simples déchets menagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0.0005% de mercure ou 0.004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement a la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitant une connexion permanente a'une pile ou a un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre apparéil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorpore sera traitée correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre approairel, reportez-vous au manuel d'utilisation. Rapporter les piles ou accumulateurs usages au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente ou vous avez achete ce produit.

Description des touches de la télécommande

Veille du téléviseur

Met le téléviseur sous/hors tension en mode veille.

2 AUDIO

Appuyez pour modifier le mode deCHOIX du son (page 27).

3 SCENE - Sélection scène (page 16)
4 Touches de couleur (page 16, 19)
5 +/? -Infos/Affichage du texte

• En mode numérique : affiche une brève description du programme actuellement visionné.
• En mode analogique: affiche des informations telles que le numéro de la chaîne en cours et le format d'écran.
• En mode Télétexte (page 16): affiche les informations masquées (par exemple, les réponses d'un questionnaire).

6 1/1/1/1/1
7 TOOLS (page 17, 23)

Permet d'acceder à différentes options d'affichage et d'effectuer des réglages en fonction de la source d'entrée et du format d'écran.

3 MENU (page 25)
9 Touches numériques

• En mode TV : permettent de sélectionner les chaînes. Pour les numérodes chaînes 10 et supérieurs, appuyez rapidement pour entrersuccessivement le deuxième et le troisième chiffre.
• En mode Télétexte : permettent d'entrer le numéro de la page à trois chiffres afin de la sélectionner.

10 - Lieste des chaînes numériques favorites

Appuyez pour afficher la Liste des chaînes numériques favorites que vous avez définies (page 19).

1 - Chaine precedente
Revient à la chaine précédemment seLECTIONnée.
PROG +/-/E/A/EY

• En mode TV : permettent de sélectionner la chaîne suivant (+) ou précédente (-).
• En mode Télétexte (page 16): permettent de sélectionner la page suivante (E4) ou précédente (E7).

13 +/--Volume
14 Coupier le son
15 - Téletexte (page 16)
16 RETURN/

Revient à l'écran de menu précédemment affiché.

GUIDE / - EPG (Guide électronique des programmes numériques) (page 18)
13 ANALOG - Mode analogue (page 15)
DIGITAL - Mode numérique (page 15)
20 -Mode d'écran (page 16)
2 - Sélecteur d'entrée

Permet de selectionner la source d'entrée à partir de l'appareil raccordé aux prises du téléviseur (page 22).

Les touches 5, PROG + et AUDIO possèdent des points tactiles. Ils vous serviront de référence lors de l'utilisation du téléviseur.

Présentation des touches et témoins du télévisueur

1 -Marche/Arret

Met le téléviseur sous ou hors tension.

• Pour déconnecter totalement le téléviseur, débranchez la fiche de la prise secteur.
  Lorsque you mettez le téléviseur sous tension, le témoin Marche s'allume en vert.

PROG +/-/1/

• En mode TV: permettent de sélectionner la chaîne suivante (+) ou précédente (-).
• Dans le menu du téléviseur: permettent de parcourir les options vers le haut (↑) ou vers le bas (↓).

3 +/+

• En mode TV : augmentent (+) ou diminuent (-) le volume.
• Dans le menu du téléviseur : permettent de parcourir les options vers la droite (▶) ou la gauche (▶).

4 - Suggesteur d'entrée / OK

• En mode TV: permet de sélectionner la source d'entrée à partir de l'appareil raccordé aux prises du téléviseur (page 22).
• Dans le menu du téléviseur : Sélectionne le menu ou l'option et confirme la seLECTION.

5 MENU (page 25)

6 Capteur de la télécommande

• Reçoit les signaux infrarouges de la télécommande.
• Ne posez jamais rien sur le capteur, car cela pourrait gérer son fonctionnement.

7 - Témoin Sans image / Témoin Arrêt tempo.

S'allume en vert lorsque I'image est désactivée (page 28).
- S'allume en orange lorsqu'la minuterie d'arrêt temporisé est activée (page 28).

3 - Témoin Veille

S'allume en rouge lorsque le téléviseur est en mode veille.

9 I - Témoin Marche

S'allume en vert lorsque le téléviseur est sous tension.

Assurez-vous que le téléviseur a eté mis hors tension avant de débrancher le cordon d'alimentation secteur. Si vous le débranchez alors que le téléviseur est sous tension, le témoin risque de rester allumé ou un dysfonctionnement du téléviseur peut survenir.

Regarder la télévision

1 Appuyez sur sur le coto du téléviseur pour lemettre sous tension.

Quand le téléviseur est en mode veille (le témoin (veille) du panneau avant du téléviseur est allumé en rouge), appuyez sur la touche I/° de la télécommande pourmettre le télévisourssous tension.

2 Appuyez sur DIGITAL pour passer en mode numérique ou sur ANALOG pour basculer vers le mode analogue.

Les chaînes disponibles varient en fonction du mode.

3 Appuyez sur les touches numériques ou sur PROG +/- pour sélectionner une chaine de télévision.

Pour sélectionner les numérores de chaînes 10 et supérieurs à l'aide des touches numériques, appuyezrapidement pour entrer successivement le deuxieme et le troisieme chiffre.

Pour selectionner une chaîne numérique à l'aide du guide électronique des programmes numériques (EPG), voir page 18.

En mode numérique

Une bannière d'informations apparait promptement. Les icônes ci-dessous sont indiquées dans la bannière.

：Service radio
Service Codage/Abonnement
Plusieurs langues audio sont disponibles
: Sous-titres disponibles
Sous-titres disponibles pour les malentendants
18 : Age minimum recommendé pour le programme actuel (de 4 à 18 ans)
: Verrouillage parental

Opérations supplémentaires

Pour	Faites ceci
Régler le volume	Appuyez sur ∟ + (augmenter)/- (diminuer) le volume.
Accéder à la table d'index des chaînes (mode analogue qu'uniquement)	Appuyez sur ⊕ . Pour sélectionner une chaîne analogue, appuyez sur ⋅/ ⋅ , puis sur ⊙ .
Accéder à la liste de valeurs numériques (uniquement en mode numérique)	Appuyez sur♥ . Pour plus de détails, voir page 19.

Pour acceder au Télexteste

Appuyez sur 日 . Chaque fois que vous appuyez sur 日 , l'écran défile en boucle dans l'ordre suivant : Texte Texte sur l'image du téléviseur (mode mixte) Aucun Texte (quitter le service Télétexte) Pour sélectionner une page, appuyez sur les touches numériques ou sur / .

Pour afficher des informations masquées, appuyez sur ②.

• Lorsque quatre éléments de couleur s'affichent au bas de la page de Télétexte, le service Fastext est disponible. Fastext vous permet d'acceder rapidement et aisément à des pages. Appuyez sur la touche de couleur correspondante pour acceder à la page indiquée.

Mode Sélection scene

Sélectionnez « Général», « Cinéma», « Sports», « Jeu » ou « Photo». Quand vous reglez un mode, la qualité d'image et de son optimale (selon le type de contenu) est automatiquementcision.

1 Appuyez sur la touche SCENE de la télécommande.
2 Appuyez sur 山 / 山 /山 /山 pour selectionner le mode, puis appuyez sur

Général:Réglagesutilisateuractuels.

Cinéma : Reproduit une image et un son dignes d'une salle de cinéma.

Sports : Reproduit une image réalisée avec un son surround.

Jeu: Reproduit une image que vous permet de profiter au besoin des yeux avec une image et un son de qualité optimale.

Photo : Reproduit une image qui restitue la texture et les couleurs d'une photo imprimée.

• Si vous sélectionné un mode scène, vous ne pouvez pas désirir le mode d'image dans le menu de l'image - quitterz d'abord la sélection de scène.
• Non disponible pour entrée PC, entrée PC HDMI ainsi que dans le menu « Photo / Musique »

Pour modifier manuelles le format d'écran afin de l'adapter au programme

Appuyez à plusieurs reprises sur é pour afficher le format d'écran youlu.

Large+*

Affiche les émissions au format 4:3 conventionnel avec une imitation du format 16:9. L'image 4:3 est etirée afin de replir l'écran.

4/3

Affiche les émissions au format 4:3 conventionnel (par exemple, ecran non large) dans les proportions correctes.

Plein

Etire horizontally une image 4:3, de maniere à replir un écran 16:9.

Zoom*

Affiche les émissions cinémacopiques (au format Letter Box) dans les proportions correctes.

14/9*

Affiche les émissions au format 14:9 dans les proportions correctes. Par conséquent, des bandes noires sont visibles à l'écran.

Sous-titre*

Affiche les émissions cinémascopiques (au format Letter Box) avec les sous-titres à l'écran.

Auto

• « Format écran » est régèle sur « Auto » et le format de l'écran change automatiquement en fonction du signal diffusé.
• « Auto » n'est disponible que pour les signaux PAL et SECAM.
• Des parties de l'image peuvent être coupées en haut et en bas.

• Selon le signal, certains formats d'écran risquent de ne pas pouvoir être sélectionnés.
• Certains caractères et/ou lettres situés en haut et en bas de l'image peuvent ne pas s'afficher en mode « Large+ ».

• Vous pouvez régler la position verticale de l'image en scélectionnant « Large+», « Zoom », « 14/9 » ou « Sous-titre ». Appuyez sur 12 pour vous déplacer vers le haut ou vers le bas (pour dire les sous-titres, par exemple).

Utilisation du menu Outils

Appuyez sur TOOLS pour afficher les options suivantes lorsque vous regardez un programme.

Options	Description
Fermer	Ferne le menu Outils.
Mode de l'image	Voir page 26.
Effet sonore	Voir page 27.
Haut-parleur	Voir page 27.
Langue audio (en mode numérique uniquement)	Voir page 32.
Réglage sous-titre (en mode numérique uniquement)	Voir page 31.
Arrêt tempo.	Voir page 28.
Eco. énergie	Voir page 28.
Info système (en mode numérique uniquement)	Affiche l'écran des informations système.

Utilisation du guide électronique des programmes numériques (EPG) DVB*

Guide électronique des programmes numériques (EPG)

• Cette fonction peut ne pas être disponible dans certains pays/certaines régions.

1 En mode numérique, appuyez sur GUIDE.
2 Effectuez l'opération voulue, comme indiquedans le tableau ci-dessous ou sur I'écran.

• Les informations sur les programmes sont uniquement affichées si la chaîne de télévision les diffuse.

Pour	Faites ceci
Regarder un programme	Appuyez sur ⇌/ ⇌/ ⇌/ ⇌ et sélectionnez le programme, puis appuyez sur ⊥.
Déactiver l'EPG	Appuyez sur GUIDE.

• Si une limite d'âge a été définie pour les programmes, un message demandant la saisie du code PIN s'affiche à l'écran. Pour plus d'informations, voir « Verrouillage parental » à la page 32.

Utilisation de la liste des chaînes numériques favorites DVB*

Listedeschainesnumériquesfavorites

La fonction Favoris vous permet de définir jusqu'à quatre listes de programmes favors.

1 En mode numérique, appuyez sur 心
2 Effectuez l'opération voulue, comme indiquedans le tableau ci-dessous ou sur I'écran.

• Cette fonction peut ne pas être disponible dans certains pays/certains régions.

Pour	Faites ceci
Créer la première fois votre liste des favoris	1 Appuyez sur ⊕ et sélectionnez « Oui ». 2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris. 3 Appuyez sur ⊕/ ⊕/ ⊕/ ⊕ pour sélectionner la chaine à ajouter, puis appuyez sur ⊙. Les chânes mémorées dans la liste des Favoris sont signalées par le symbole♥. 4 Appuyez sur RETURN pour terminer la configuration.
Regarder une chaine	1 Appuyez sur la touche jaune pour parcourir la liste des Favoris. 2 Appuyez sur ⊕/ ⊕ pour sélectionner la chaine, puis appuyez sur ⊙.
Déactiver la liste des favoris	Appuyez sur RETURN.
Ajouter ou supprimer des chânes dans la liste des favoris en cours de modification	1 Appuyez sur la touche bleue. 2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris que vous souhaitez modifier. 3 Appuyez sur ⊕/ ⊕/ ⊕/ ⊕ pour sélectionner la chaine à ajouter ou supprimer, puis appuyez sur ⊙.
Supprimer toutes les chânes de la liste des favoris courante	1 Appuyez sur la touche bleue. 2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris que vous souhaitez modifier. 3 Appuyez sur la touche bleue. 4 Appuyez sur ⊕/ ⊕ et sélectionné « Oui », puis appuyez sur ⊙ pour confirmer.

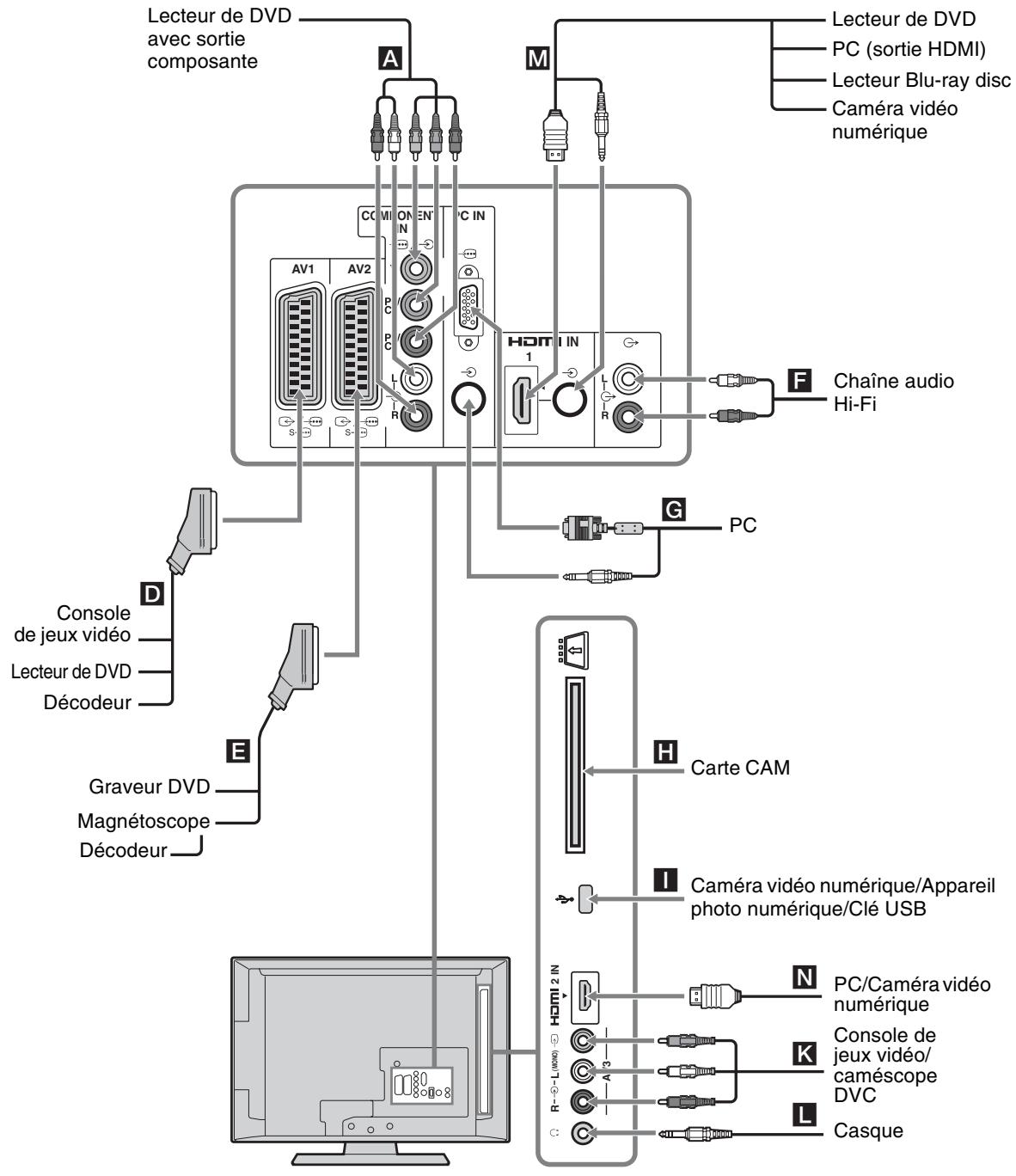

Raccordement d'un apparéil optionnel

Vou puez raccorder une large gamme d'appareils optionnels sur votre téléviseur. Les câbles de raccordement ne sont pas fournis.

KDL-32S55xx/KDL-32P55xx/KDL-26S55xx/KDL-26P55xx

KDL-22S55xx/KDL-22P55xx/KDL-19S55xx/KDL-19P55xx

Affichage d'images depuis un apparéil raccordé

Mettez l'appareil raccordé sous tension, puis effectuez l'une des opérations suivantes.

Pour un magnétoscope à réglage automatique (page 8)

En mode analogue, appuyez sur PROG +/- ou sur les touches numériques pour selectionner le canal video.

Pour tout autre appareil raccordé

Appuyez sur 一 pour afficher la liste des appeareils raccordés. Appuyez sur 一 /一 pour selectionner la source d'entrée de votrechioix, puis appuyez sur (L'élément en surbrillance est selectionné si deux secondes s'écoulent sans aucune opération après avoir appuyé sur 一 /一 .)

Pour un péripérisque USB

Voir page 24.

Symbole affché sur l'écran	Description
Component	Pour afficher l'appareil raccordé à A.
Pour KDL-32S55xx/KDL-32P55xx/KDL-26S55xx/KDL-26P55xx
HDMI1, HDMI2 ou HDMI3	HDMI IN 1, HDMI IN 2 ou HDMI IN 3 Pour afficher l'appareil raccordé à B, C ou J. Les signaux audio et video numériques sont reproduits à partir de l'appareil connecté. Si l'appareil est équipé d'une prise DVI, raccordez la prise DVI à la prise HDMI IN 2 via un adaptateur DVI-HDMI (non fourni) et raccordez les prises de sortie audio de l'appareil aux prises d'entrée audio des prises HDMI IN 2. Raccordez à la prise HDMI IN 3 pour visualiser des photos ou des images à partir d'un PC ou d'uneamera video numérique.

Symbole affché Description sur I'ecran

Pour KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

HDMI1 ou
HDMI2

HDMI IN 1 ou HDMI IN 2

Pour afficher l'appareil raccordé à M ou N.

Les signaux audio et video
numériques sont produits à partir de l'appareil connecté.
Si l'appareil est équipé d'une prise DVI, raccordez la prise DVI à la prise HDMI IN 1 via un adaptateur DVI-HDMI (non fourni) et raccordez les prises de sortie audio de l'appareil aux prises d'entrée audio des prises HDMI IN 1.
Raccordez à la prise HDMI IN 2 pour visualiser des photos ou des images à partir d'un PC ou d'uneamera video numérique.

AV1/ AV1/ Pour afficher l'appareil raccardé à S- AV1 D.
AV2/ AV2/ Pour afficher l'appareil raccordé à S- AV2 E.
PC Pour afficher l'appareil raccordé à G.

• Il est recommandé d'utiliser un cable informatique avec ferrites, tel que le « Connecteur D-sub 15 » (réf. 1-793-504-11, disponible dans un Centre de service Sony) ou un cable équivalent.

USB Pour afficher l'appareil raccordé à Pour afficher des photos ou écouter de la musique sur un support de stockage USB raccordé au téléviseur.
AV3 Pour afficher l'appareil raccordé à K. Lorsque vous branchez un apparéil mono, raccordez-le à la prise AV3 G.

#

• Veillez à utiliser exclusivement un cable HDMI agréé portant le logo HDMI. Nous vous recommendons d'utiliser un cable HDMI Sony.
• Lorsqu'un apparéil compatible avec la commande pour HDMI est raccordé, la communication avec l' apparéil raccordé est prise en charge. Pour configurer la liaison, voir page 24.

Pour raccorder un(e)	Faites ceci
Module pour système à contrôle d'accès (CAM) H	Pour utiliser les services PPV (Pay Per View).Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne votre CAM. Pour utiliser le CAM, retirez la carte « factice » de l'emplacement CAM. Mettez le téléviseur hors tension lorsque vous insérez le CAM dans l'emplacement CAM. Lorsque vous n'utilise pas le CAM, nous vous conseillons d'insérer la carte « factice » et de la laisser dans l'emplacement CAM.Le CAM n'est pas pris en charge dans certains pays/régions. Vérifiez auprès de votre revendeur agréé.
Chaîne audio Hi-Fi F	Raccordez-la aux prises de sortie audio G pour écouter le son du téléviseur sur une chaîne audio Hi-Fi.
Casque L	Raccordez-le à la prise G pour écouter le son du téléviseur avec le casque.

Opérations supplémentaires

Pour	Faites ceci
Revenir au mode TV normal	Appuyez sur DIGITAL ou ANALOG.

Utilisation du menu Outils

Appuyez sur TOOLS pour afficher les options suivantes lorsque vous regardez des images depuis un apparéil raccordé.

Options	Description
Fermer	Ferme le menu Outils.
Mode de l'image (sauf mode d'entrée PC, mode d'entrée USB)	Voir page 26.
Mode d'affichage (en mode d'entrée PC uniquement)	Voir page 26.
Effet sonore	Voir page 27.
Haut-parleur	Voir page 27.
Centrage horizontal (en mode d'entrée PC uniquement)	Voir page 28.
Centrage vertical (en mode d'entrée PC uniquement)	Voir page 28.
Arrêt tempo. (excepté en mode d'entrée PC)	Voir page 28.
Eco. énergie	Voir page 28.

Lecture de photo/ musique via USB

Vou puez dire des photos/fichiers de musique stockés sur un apparéil photo numérique Sony ou un caméoscope par le biais d'un cable USB ou d'un support de stockage sur votre téléviseur.

1 Raccordez un périphérique USB pris en charge au téléviseur.
2 Appuyez sur MENU.
3 Appuyez sur 山 pour selectionner « Photo / Musique », puis appuyez sur
4 Appuyez sur 山 / 山 /山 /山 pour selectionner un fichier ou un dossier, puis appuyez sur

Dans le cas d'un dossier, selectionnez un fichier, puis appuyez sur La lecture commence.

• En mode « Photo », la qualité d'image peutARAtre brute, car selon le fichier, les images peuvent etre agrandies. Il se peut aussi que les images n'occupent pas la totalité de I'écran selon la taille d'image et le rapport d'aspect.
• En mode « Photo », l'affichage de certains fichiers de photo peut prendre un certain temps.
• Le nom de fichier et le nom de dossier ne prennant que l'anglais en charge.

• Pendant que le téléviseur accede aux données sur le périhérique USB, respectez les consignes suivantes :

• Ne mettez pas le téléviseur ou le périphérique USB hors tension.

• Ne débranchez pas le cable USB.
• Ne retirez pas le périphérique USB.

Les données du périphérique USB risqueraient d'être endommagées.

• Sony ne pourrait pas etre tenu pour responsable des dommages ou des pertes de données contues sur le support d'enregistrement dus aun dysfonctionnement des péripériques connectés ou du téléviseur.

• La lecture USB prend en charge les formats de fjichier photo suivants :

• JPEG (fichiers au format JPEG portant l'extension «. jpg » et étant conformes à la norme DCF 2.0 ou Exif 2.21)

• Quand vous raccordez un apparéil photo numérique Sony, réglez le mode de connexion USB de l' apparéil photo sur Auto ou « Stockage de masse ». Pour plus d'informations sur le mode de connexion USB, reportez-vous aux instructions fournies avec l' apparéil photo numérique.

• La lecture USB prend en charge les formats de fichier audio suivants :

• MP3 (fichiers portant l'extension «.mp3 » qui ne sont pas protégés par des droits d'auteur)

• USB Photo Viewer prend en charge les systèmes de fichiers FAT16 et FAT32.

• Selon les specifications de fichier exactes, certains fichiers, y compris leurs modifiés sur un PC, risquent de ne pas été lus, même si le format de fichier est pris en charge.
• Visitez le site Web ci-dessous pour Obtir des informations mises à jour sur les périhériques USB compatibles. http://support.sony-europe.com/TV/compatibility/

Utilisation de la commande pour HDMI

La fonction commande pour HDMI permet au télévisuer de communiquer avec le périphérique connecté qui est compatible avec cette fonction, en utilisant HDMI CEC (Consumer Electronics Control). Par exemple, en connectant un périphérique Sony compatible avec la commande pour HDMI (à l'aide de cables HDMI), vous pouvez commander à la fois votre télévisuer et ce périphérique.

Veillez à connecter correctement le périphérique et à effectuer tous les réglages requis.

Pour effectuer les réglages de la commande pour HDMI

Les réglages de la commande pour HDMI doivent être effectuels à la fois sur le téléviseur et sur le périphérique qui lui est connecté. Pour plus d'informations sur les réglages au niveau du téléviseur, voir « Réglage HDMI » à la page 30. Pour les réglages du périphérique connecté, reportez-vous à son mode d'emploi.

Fonctions de la commande pour HDMI

• Met l'appareil raccardé hors tension de façon synchronisée avec le téléviseur.
• Met le téléviseur sous tension de façon synchronisée avec l'appareil racordé et bascule automatiquement l'entrée vers l'appareil lorsque celui-ci commence à dire.

Navigation dans les menus

Le « MENU » vous permet d'utiliser de façon conviviale toutes les fonctions de ce téléviseur. Vous pouvez aisément selectionner des chaînes ou des sources d'entrée et modifier les réglages de votre téléviseur.

1 Appuyez sur MENU.
2 Appuyez sur / , Sélectionnez une option, puis appuyez sur

Pour quitter le menu, appuyez sur MENU.

Favoris numériques*

Affiche la liste des Favoris (page 19).

2 Analogue

Affiche la derniere chaîne analogique regardée.

3 Numérique*

Affiche la dernière chaîne numérique regardée.

4 EPG numérique*
Affiche le guide électronique des programmes numériques (EPG) (page 18).
5 Entrées externes

Selectionne l'appareil raccordé à votre téléviseur.

• Pour regarder l'entrée externe désirée, Sélectionnez la source d'entrée, puis appuyez sur .

Photo / Musique

Affiche le menu « Photo / Musique » (page 24).

7 Reglages

Affiche le menu « Réglages » à partir duquel vous pouvez effectuer la plupart des réglages et des ajustements avances.

1 Appuyez sur 山 / 山 , selektionnez une icone de menu, puis appuyez sur
2 Appuyez sur 山 / 山 /山 /山 , selectionnez une option ou effectuez un réglage, puis appuyez sur

Pour plus de détails sur les réglages, voir page 26 à 32.

• Les options configurable varient suivant la situation. Les options qui ne sont pas disponibles apparaissent en grise ou ne sont pas affichées.

• Cette fonction peut ne pas être disponible dans certains pays/certaines régions.

Contrôle de l'image
Mode de l'image	Sélectionne le mode de l'image excepté pour la source d'entrée PC. « Intense »: pour améliorer le contraste et la nettement de l'image. « Standard »: pour une image standard. Conseilé pour le divertissement à domicile. « Cinéma »: pour le visionnement de films. Idéal pour les projections Home Cinema. « Photo »: pour les photographes.
Mode d'affichage (uniquement en mode PC)	Sélectionne le mode de l'image pour la source d'entrée PC. « Video »: pour les images vidéo. « Texte »: pour le texte, les graphiques ou les tableaux. « Photo »: pour les photographes.
Rétro-éclairage	Permet d'ajuster la luminosité du rétro-éclairage.
Contraste	Augmente ou diminuè le contraste de l'image.
Luminosite	Eclaircit ou assombrit l'image.
Couleurs	Augmente ou diminuè l'intensité des couleurs.
Teinte	Augmente ou diminuè les teintes vertes et rouges. • L'option « Teinte » ne peut être réglée que pour un signal couleur NTSC (notamment des cassettes en provenance des États-Unis).
Netteté	Augmente la netteté ou le floude de l'image.
Ton couleur	Ajuste les blancs de l'image. « Froid »: donne aux couleurs blanches une teinte blée. « Normal »: donne aux couleurs blanches une teinte neutre. « Chaud »: donne aux couleurs blanches une teinte rouge. • L'option « Chaud » ne peut pas été sélectionnée lorsque « Mode de l'image » est régle sur « Intense ».
Réduc.de bruit	Réduit le bruit de l'image (image parasitée) lorsque le signal de diffusion est faible. « Haut/Moyen/Bas »: modifier l'effet de la réduction du bruit. « Non »: désactive la fonction « Réduc.de bruit ».
Réduction de bruit MPEG	Réduit le bruit de l'image des vidés compressées au format MPEG.
R à Z	Rétablit tous les réglages du menu « Contrôle de l'image » à l'exception de « Mode de l' image » et « Mode d'affichage » (uniquement en mode PC) à leurs valeurs par défaut.
• « Luminosite », « Couleurs », « Teinte » et « Netteté » ne sont pas disponibles lorsque « Mode de l' image » est régle sur « Intense » ou lorsque « Mode d'affichage » est régle sur « Texte ».
Contrôle du son
Effet sonore	Sélectionne le mode son. « Dynamique »: intensifie la nettété et la présence du son pour une(Meilleure) intelligibilité et un réalisme musical plus prononcé. « Standard »: améliore la nettété, le détail et la présence du son. « Voix claires »: clarifie le son de la voix.
Surround	Sélectionne le mode Surround. « Surround »: pour le son surround (pour les programmes stéréo uniquement). « Stéréo simulée »: ajoute aux programmes mono un effet similaire au son surround. « Non »: pour la réception mono ou stéréo normale.
Aigus	Permet de régler les aigus.
Graves	Permet de régler les graves.
Balance	Permet de régler la balance gauche-droite des haut-parleurs.
R à Z	Réinitialise tous les réglages du menu « Contrôle du son » à leurs valeurs par défaut.
Choix Son	Permet de sélectionner le son du haut-parleur pour une diffusion en stéréo ou bilingue. « Stéréo », « Mono »: pour une diffusion en stéréo. « A »/« B »/« Mono »: pour une émission bilingue, sélectionnez « A » pour le canal son 1, « B » pour le canal son 2 ou « Mono » pour un canal mono évientuel. • Si vous sélectionnez un autre appeariel raccordé au téléviseur, réglez l'options « Choix Son » sur « Stéréo », « A » ou « B ».
Volume auto.	Maintient un niveau de volume constant, même si des écarts de niveau du volume se produit (par exemple, lorsque le volume des publiétés est plus élevé que celui des programmes).
Haut-parleur	Permet d'activer/désactiver les haut-parleurs internes du téléviseur. « Haut-parleur TV »: les haut-parleurs du téléviseur sont activés pour permettre d'écouter le son du téléviseur à partir de ces derniers. « Système Audio »: les haut-parleurs du téléviseur sont désactivés pour vous permettre d'éçouter le son à partir d'un amplificateur Hi-Fi externe raccordé aux prises de sortie audio.

• « Effet sonore », « Surround », « Aigus », « Graves », « Balance », « R à Z » et « Volume auto. » ne sont pas disponibles lorsque « Haut-parleur » est réglé sur « Système Audio».

Eco. énergie	Sélectionne le mode d'économie d'énergie pour réduire la consommation d'énergie du téléviseur. « Standard »: régles par défaut. « Economique »: permet de réduire la consommation d'énergie du téléviseur. « Sans image »: supprime l'image. Vous pouvez toujours écouter le son en désactivant l'image.
Mise en veille du téléviseur	Sélectionne la durée (« 1 h », « 2 h » ou « 3 h ») au-delà de laquelle le téléviseur passse automatiquement en mode de veille si vous ne l'utilise pas pendant la période de temps spécifique.
Gestion d'alimentation PC	Lorsque ce paramètre est régle sur « Oui », il active le mode veille si aucun signal n'est reçu d'un PC. Uniquement disponible en entrée PC.
R à Z	Réinitialise tous les régles du menu « Ecologie » à leurs valeurs par défaut.

Fonctions

Format écran	Change le format d'écran. Pour plus d'informations sur le format d'écran, voir page 16. • « Auto » n'est disponible que pour les signaux PAL et SECAM.
Format écran (uniquement en mode PC)	« Normal »: affiche l'image dans son format d'origine. • Etiré »: agrandit l'image pour qu'elle renplisse la zone d'affichage.
Centrage RVB	Permet d'ajuster la position horizontale de l'image de manière à la centerer sur l'écran. • Cette option est disponible uniquement si une source RVB a été raccordée aux connecteurs Péritel // S/ AV1 ou // S/ AV2 situés à l'arrête du téléviseur.
Réglage ordinateur	Permet de personnaliser l'écran lorsque vous branchez un ordinateur. • Cette option n'est disponible qu'en cas de réception d'un signal provenant d'un PC. • « Phase »: permet de régler l'écran quand une partie de l'image ou du texte affché n'est pas claire. • « Pixel »: permit d'agrandir ou de réduire la taille de l'écran horizontally. • « Centrage horizontal »: permit de déplacer l'écran vers la gauche ou la droite. • « Centrage vertical »: déplace l'écran vers le haut ou vers le bas. • « R à Z »: rétablit tous les réglages par défaut.
Arrêt tempo.	Permet de définir une période après laquelle le téléviseur doit passer automatiquement en mode veille. Lorsque « Arrêt tempo. » est activé, le témoin (Arrêt temp.) du panneau frontal du téléviseur brille en orange. • Si vous éteignez le téléviseur, puis le rallumez, « Arrêt temp. » revient au réglage « Non ». • Un message d'avertissement apparait à l'écran et reste affchépendant une minute avant que le téléviseur passée en mode veille.
Démarrage auto	Lance le réglage initial afin de sélectionner la langue, le pays/région et la situation, ainsi que pour régler toutes les chaînes numériques et analogiques disponibles. Généralement, vous ne devez pas effectuer cette opération, car la langue et le pays ou la région ont déjà été sélectionnées et les chaînes déjà réglées lors de la première installation du téléviseur (page 8). Toutefois, cette option vous permit de repétier le processus (par exemple, de recommencer le réglage du téléviseur après un déménagement).
Langue	Permet de sélectionner la langue d'affichage des menus.
Mém. auto. (Uniquement en mode analogue)	Permet de régler toutes les chaînes analogiques disponibles. Généralement, vous ne devez pas effectuer cette opération, car les chaînes sont déjà réglées lors de la première installation du téléviseur (page 8). Cependant, cette option vous permit de repétier la procédure (par exemple, pour régler à nouveau le téléviseur après un déménagement ou pour rechercher de nouvelles chaînes lancées par des émetteurs de diffusion).
Ordre des chaînes (Uniquement en mode analogue)	Permet de modifier l'ordre dans lequel les chaînes analogiques sont mémorisées sur le téléviseur.1 Appuyez sur ↑/↓ et sélectionnez la chaine que vous souhaitez Déplacer vers un autre numéro, puis appuyez sur ⋿.2 Appuyez sur ↑/↓ pour sélectionner le nouveau numéro pour votre chaine, puis appuyez sur ⊙ .
Présél. audio/vidente	Permet de donner un nom à un apparil raccordé aux prises latérales et arrêtre. Ce nom apparaitra brievement à l'écran lors de la sélection de l' apparil.1 Appuyez sur ↑/↓ pour sélectionner la source d'entrée de votrechioix, puis appuyez sur ⊙ .2 Appuyez sur ↑/↓ pour sélectionner l'option souhaitée ci-dessous, puis appuyez sur ⊙ .· AV1 (ou AV2/AV3/HDMI1/HDMI2/HDMI3 (KDL-32S55xx, KDL-32P55xx, KDL-26S55xx et KDL-26P55xx seulement)/Component/PC), VIDEO, DVD, CABLE, GAME, CAM, SAT : utilise un des noms prédéfiinis pour attribuer un nom à l' apparil raccordé.· « Editor » : permet de creatorer propre nom.1 Appuyez sur ↑/↓ et sélectionnez la dette ou le numéro voulu (« _ » pour un espace), puis appuyez sur ⋿.En cas de saisie d'un caractère incorrectAppuyez sur ⋿/⓹ et sélectionnez le caractère incorrect. Appuyez ensuite sur ↑/⓹ pour sélectionner le caractère approprié.2 Repétéz la procédure de l'étape 1 jusqu'à ce que le nom soit complet, puis appuyez sur ⊙ .
Réglage HDMI	Permet au téléviseur de communiquer avec le périphérique compatible avec la fonction commande pour HDMI, qui est connecté aux prises HDMI du téléviseur. Remarquez que les paramètres de communication doivent également être définis sur le périphérique connecté. « Commande pour HDMI» : déterminée la liaison du fonctionnement du téléviseur et du périphérique connecté qui est compatible avec la commande pour HDMI. «Arrêt auto des péraph.» : lorsqu'il est régé sur « Oui», le périphérique connecté qui est compatible avec la commande pour HDMI s'éteint lorsque vous réglez le téléviseur sur le mode veille à l'aide de la télécommande. «Allumage TV auto» : lorsqu'il est régé sur « Oui», le téléviseur s'allume lorsque vous mettez sous tension le périphérique connecté qui est compatible avec la commande pour HDMI. «Mise à jour liste péraph.» : créée ou met à jour la «liste des péraph. HDMI ». Jusqu'à 11 périphériques compatibles peuvent être raccordés et jusqu'à 5 périphériques peuvent être connectés à une même prise. N'oulibiez pas de partager à jour la «Liste des péraph. HDMI » lorsque vous modifiez les connexions ou les réglages. «Liste des péraph. HDMI» : affiche la liste des périphériques connectés compatibles avec la commande pour HDMI.
Compensation son	Permet de régler un volume différent pour chaque apparil raccardé au téléviseur.
Mémorisation manuelle(Uniquement en mode analogique)	Modifie le réglage des canaux analogiques disponibles. Appuyez sur Ⓞ/♀ et sélectionnez le numéro de la châne à modifier. Appuyez ensuite sur ⊙ .Norme Permet de prédéfinir manuelles les chanîes. 1 Appuyez sur Ⓞ/♀ pour sélectionner « Norme», puis appuyez sur ⊙ . 2 Appuyez sur Ⓞ/♀ et sélectionnez une des normes de diffusion des programmes télévisés suivants, puis appuyez sur ⊙ . B/G : pour les pays/régions d'Europe occidentale D/K : pour les pays/régions d'Europe orientale L : pour la France I : pour le Royaume-Uni
	• Selon le pays ou la région sélectionné(e) pour « Pays » (page 7), il est possible que cette option ne soit pas disponible. Canal 1 Appuyez sur Ⓞ/♀ et sélectionnez « Canal », puis appuyez sur ⊙ . 2 Appuyez sur Ⓞ/♀ et sélectionnez « S » (pour les chanînes diffusées par cable) ou « C » (pour les chanînes terrestres), puis appuyez sur ⊙ .3 Réglez les canaux comme suit : Si vous ne connaissiez pas le numéro du canal (fréquence) Appuyez sur Ⓞ/♀ pour rechercher le canal suivant disponible. Lorsqu'un canal est détecté, la recherche s'arrête. Pour poursuivre la recherche, appuyez sur Ⓞ/♀. Si vous connaissiez le numéro du canal (fréquence) Appuyez sur les touches numériques pour entraîre le numéro du canal de la diffusion de votrechoix ou le numéro de canal de votre magnétoscope. 4 Appuyez sur ⊙ , sélectionnez « Confimerer», puis appuyez sur ⊙ .Répétez la procédure ci-dessus pour prédéfinir d'autres canaux manuelle. Nom Permet de donner un nom de votrechoix à la châne sélectionnée à l'aide de cinq lettres ou chiffres maximum.AFT Permet d'affiner manuelle le réglage du canal (fréquence) sélectionné si vous avez l'impression qu'un léger réglage améliorerait la qualité de l'image.

Filtre Audio

Améliore le son des différentes chaînes en cas de déformation dans des émissions mono. Il peut arriver qu'un signal de diffusion non standard entraîne une déformation du son ou une désactivation intermittente du son lorsque vous regardez des programmes mono.

Si vous ne rencontres pas de déformation du son, il est recommendé de laisser à cette option sa valeur par défaut « Non ».

• L'option « Filtre Audio » n'est pas disponible lorsque « Norme » est régé sur « L ».

Saut

Permet d'ignorer les chaînes analogiques non utilisées lorsque vous appuyez sur PROG +/- pour les scélectionner. (Vou陝 pouvez toujours scélectionner une chaîne ignorer à l'aide des touches numériques.)

Confirmer

Enregistre les modifications apportées au réglage « Mémorisation manuelle »

Réglage Numérique

Réglage des chaînes numériques

Mémo numérique auto

Permet de régler toutes les chaînes numériques disponibles.

Cette option permet de régler à nouveau le téléviseur après un déménagement ou de rechercher de nouvelles chaines lancées par des émetteurs de diffusion. Appuyez sur .

Ordre des chaînes numériques

Supprime toute chaîne numérique indésirable mémorisée sur le téléviseur et modifie l'ordre dans lequel elles sont mémorisées.

1 Appuyez sur 4 / 5 pour selectionner la chaîne à supprimer ou à déplacer vers le nouveau numéro.

Appuyez sur les touches numériques pour entrer le numéro du programme à trois chiffres de la diffusion que vous désirez.

2 Supprimez des chaines numériques ou modifier leur ordre de mémorisation comme suit :

Pour supprimer la chaine numérique

Appuyez sur . Un message de confirmation apparaît. Appuyez sur pour sélectionner « Oui », puis sur .

Pour modifier l'ordre des chaînes numériques

Appuyez sur , puis sur pour selectionner le nouveau numero de la chaîne et appuyez sur .

3 Appuyez sur RETURN.

Réglage numérique manuel

Permet de régler manuellement les chaînes numériques.

1 Appuyez sur la touche numérique pour selectionner le numero de la chaine que vous souhaitez memoriser manuellement, puis appuyez sur 12 pour la memoriser.
2 Lorsque les chaînes disponibles sont trouvées, appuyez sur pour les programme.

Répétez la procédure ci-dessus pour chercher d'autres chaînes manuellement.

Réglage Numérique

Configuration sous-title

« Réglage sous-titre » : lorsque l'option « Mal-entendant » est sélectionnée, une aide visuelle est affichée avec les sous-titres (si les chaînes TV diffusent cette information).
« Langue sous-titre » : permet de selectionner la langue d'affichage des sous-titres.

Configuration audio

« Type audio »: bascule vers le programme pour mal-entendant lorsque 1'option
« Mal-entendant » est sélectionné.
« Langue audio »: permet de selectionner la langue à utiliser pour un programme. Certaines chaînes numériques diffusent plusieurs langues audio associées à la chaîne programme.
« Description Audio »: fournit une description sonore (narration) des informations visuelles si les chaînes TV diffusent ce type d'informations.
« Niveau de Mixage »: règle les niveaux de sortie du son principal et de la fonction de description sonore du téléviseur.

• Cette option est uniquement disponible lorsque l'option « Description Audio » est réalisée sur « Oui »

Affichage Information

« Basique »: affiche les informations sur le programme avec une bannière numérique.
« Complet »: affiche les informations sur le programme avec une bannière numérique et des informations détaillées sur le programme sous cette bannière.

Verrouillage parental

Permet de définir une limite d'âge sur les chaînes. Toute chaîne excédant la limite d'âge ne peut être visionnée qu'àpRES avoir entre le code PIN correctement.

1 Appuyez sur les touches numériques pour entrer le code PIN actuel.

Si vous n'vez pas préalablement défin un code PIN, un champ de saisie de code PIN s'affiche à l'écran. Suivez les instructions fournies au paragraphe « Code PIN » ci-dessous.

2 Appuyez sur / pour sélectionner la limite d'âge ou « Aucun » (pour un accès aux programmes sans restriction), puis appuyez sur .
3 Appuyez sur RETURN.

Code PIN

Pour définiter votre code PIN pour la première fois

1 Appuyez sur les touches numériques pour entrer le nouveau PIN.
2 Appuyez sur RETURN.

Pour changer de code PIN

1 Appuyez sur les touches numériques pour entrer le code PIN actuel.
2 Appuyez sur les touches numériques pour entrer le nouveau PIN.
3 Appuyez sur RETURN.

Le code PIN 9999 est toujours accepté.

« MAJ. auto du service »: active les fonctions de détction et mémorisation de nouveaux services numériques du téléviseurès qu'ils sont disponibles.
« Mise à jour du système »: permet au téléviseur de receivevoir automatiquement les mises à jour du logiciel, gratuitemment par votre antenne (lors de l'émission des versions). Sony recommende de toujours selectionner « Oui » pour cette option. Si vous ne poulez pas mettre à jour le logiciel, selectionnee « Non » pour cette option.
« Info système »: affiche la version actuelle du logiciel et le niveau du signal.
« Fuseau horsaire» : permet de seLECTIONner manuellement le fuseau horsaire pour toute zone si celui-ci est différent du fuseau horsaire par défaut définir pour toute pays/ région.
« Heure d'été / hiver auto » : permet d'effectuer automatiquement ou non le passage à l'heure d'été et l'hour d'hiver.
- « Oui »: effectue automatiquement le passage entre l'heure d'éte et l'houre d'hiver en fonction du calendrier.
- « Non »: l'heure est affichée en fonction du décalage définir par « Fuseau horsaire »

Réglage du module CA

Permet d'acceder au service de télévision payante après l'installation d'un module CAM (Conditional Access Module) et d'une carte de vision. Voir page 20 pour l'emplacement de la prise (PCMCIA).

Installation des accessoires (Support de fixation murale)

A l'attention des clients :

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuee par un revendeur Sony ou un installerateur agree. N'essayez pas de l'installer vous-meme.

A l'attention des revendeurs Sony et installateurs :

Apportez une attention toute particulière pendant l'installation, l'entretien périodique et le contrôle de ce produit.

Votre téléviseur peut etre instalé à l'aide du support de fixation murale SU-WL500 ou SU-WL100 (vendus séparation).

• Reportez-vous aux instructions qui accompagnent le support de fixation murale pour l'installer correctement.
• Reportez-vous à la section « Démonitage du pied de table du téléviseur » (page 9).
• Reportez-vous à la section « Tableau de dimensions d'installation du téléviseur » (page 34).
• Reportez-vous à la section « Schéma/tableau d'emplacement des vis et crochets » (page 35).

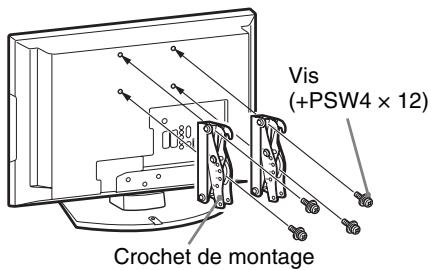

• Placez le téléviseur sur le pied de table lorsque vous fixez le crochet de montage.

SU-WL500 pour KDL-32S55xx/KDL-32P55xx

SU-WL100 pour KDL-26S55xx/KDL-26P55xx/KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

Une certaine experience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

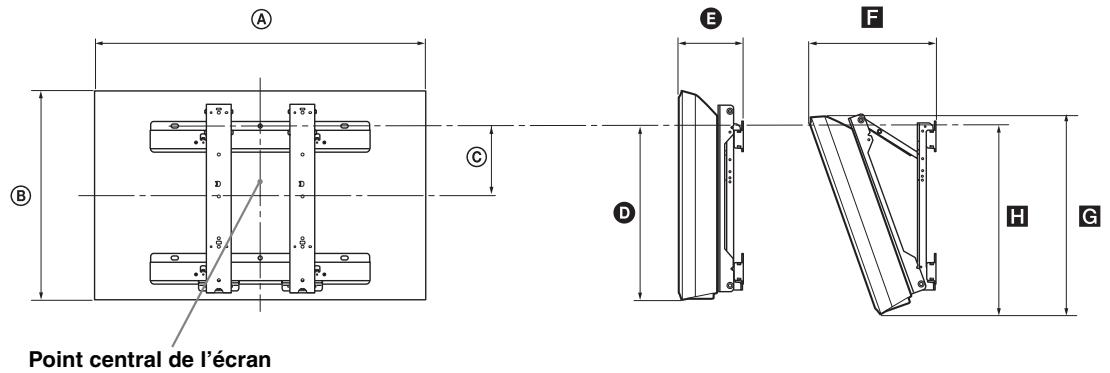

Tableau de dimensions d'installation du téléviseur

KDL-32S55xx/KDL-32P55xx

KDL-26S55xx/KDL-26P55xx/KDL-22S55xx/KDL-22P55xx

KDL-19S55xx/KDL-19P55xx

Unité : cm

Nom du modele	Dimensions d'affichage		Dimension du centre écran	Longueur pour chaque angle de montage
				Angle (0°)		Angle (20°)
	A	B	C	D	E	F	G	H
KDL-32S55xx/KDL-32P55xx	80,7	50,8	17,2	43	15,4	30	48,5	46,6
KDL-26S55xx/KDL-26P55xx	67,9	43,5	11,4	33,4	15,4	25,2	40,9	33,8
KDL-22S55xx/KDL-22P55xx	55,8	37	13,3	33	14	21,9	35	32,9
KDL-19S55xx/KDL-19P55xx	48,7	32,8	12,2	29,7	12,7	20,4	31,3	29,4

Les valeurs indiquées dans le tableau ci-dessus peuvent être légèrement différentes selon l'installation.

AVERTISSEMENT

Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d'au moins quatre fois celui du téléviseur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 36).

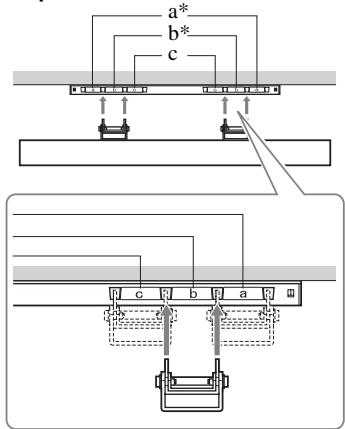

Scheme/tableau d'emplacement des vis et crochets

KDL-32S55xx/KDL-32P55xx

Nom du modele	Emplacement des vis	Emplacement des crochets
KDL-32S55xx/KDL-32P55xx	e, g	c

• Les positions des crochets « a » et « b » ne peuvent pas être utilisées pour le modele du tableau ci-dessus.

Emplacement des vis

Emplacement des crochets

KDL-26S55xx/KDL-26P55xx/KDL-22S55xx/KDL-22P55xx/KDL-19S55xx/ KDL-19P55xx

Nom du modèle	Emplacement des crochets
KDL-26S55xx/KDL-26P55xx	a
KDL-22S55xx/KDL-22P55xx/KDL-19S55xx/KDL-19P55xx	b

Specifications

Nom de modèle		KDL-32S55xx/KDL-32P55xx	KDL-26S55xx/KDL-26P55xx	KDL-22S55xx/KDL-22P55xx	KDL-19S55xx/KDL-19P55xx
Norme
Type d'affichage		Ecran à cristaux liquides
Système de télévision		Selon le pays ou la régionAnalogue: B/G/H, D/K, L, INumérique: DVB-T
Norme Couleur/Viséo		Analogue: PAL, SECAM, NTSC 3.58, 4.43 (Entrée video uniquely)Numérique: MPEG-2 MP@ML
Canaux couverts		Analogue: 48.25 - 855.25 MHzNumérique: VHF Bande III (177.5 - 226.5 MHz)/UHF E21 - E69 (474 - 858 MHz)
Sortie son		10 W + 10 W (RMS)	8 W + 8 W (RMS)	5 W + 5 W (RMS)
Prises d'entrée/sorting
Antenne		Borne 75 ohms externe pour VHF/UHF
→/→/S→AV1*1		Connecteur Péritel à 21 broches complenant entrée audio/video, entrée RVB, entrée S-Viséo et sortie audio/vidéo TV analogue.
→/→/S→AV2*2		Connecteur Péritel à 21 broches complenant entrée audio/video, entrée RVB, entrée S-Viséo et sortie audio/vidéo.
COMPONENT IN		Formats pris en charge: 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vc-c, 75 ohms, 0,3 V sync. négative/Pb/Cb: 0,7 Vc-c, 75 ohms/PR/CR: 0,7 Vc-c, 75 ohms
COMPONENT IN		Entrée audio (prises phono)
HDMI IN 1, 2, 3*4		Védo: 1080i, 720p, 576p, 576i, 480p, 480iAudio: Linéaire deux canaux PCM32, 44,1 et 48 kHz, 16, 20 et 24 bitsPC (voir page 37)Audio analogue (mini-prise) (HDMI2 seulement) (KDL-32S55xx, KDL-32P55xx, KDL-26S55xx,KDL-26P55xx)Audio analogue (mini-prise) (HDMI1ONLY) (KDL-22S55xx, KDL-22P55xx, KDL-19S55xx,KDL-19P55xx)
AV3		Entrée vidéo (prises phono)
AV3		Entrée audio (prises phono)
Sortie audio (gauche/droite) (prises phono)
PC IN →		Entrée PC (15 Dsub) (voir page 37)V: 0,7 Vc-c, 75 ohms, sans synchronisation sur le vert/B: 0,7 Vc-c, 75 ohms/R: 0,7 Vc-c, 75 ohms,synchronisation H/V: niveau TTL→Entée audio PC (mini-prise)
Prise casque
Port USB
Emplacement CAM (Module pour système à contrôle d'accès)
Alimentation et autres
Puissance requise		220-240 V CA, 50 Hz
Taille d'écran		32 pôues(diagonale de80,0 cm environ)	26 pôues(diagonale de66,1 cm environ)	22 pôues(diagonale de54,8 cm environ)	19 pôues(diagonale de47,0 cm environ)
Résolution d'affichage		1 366 points (horizontal) × 768 lignes (vertical)
Consommation électrique		135 W	110 W	60 W	55 W
Consommation électrique en veille*3		0,5 W ou moins	0,5 W ou moins	1 W ou moins	1 W ou moins
Dimensions(largeur ×hauteur ×profondeur)	(avec pied)	Environ 80,7 × 55,7 ×22,2 cm	Environ 67,9 × 48,5 ×22,2 cm	Environ 55,8 × 41,7 ×21,5 cm	Environ 48,7 × 37,5 ×21,5 cm
	(sans pied)	Environ 80,7 × 50,8 ×9,4 cm	Environ 67,9 × 43,5 ×9,3 cm	Environ 55,8 × 37 ×7,9 cm	Environ 48,7 × 32,8 ×7,9 cm
Poids	(avec pied)	Environ 12,7 kg	Environ 10,0 kg	Environ 6,9 kg	Environ 5,8 kg
	(sans pied)	Environ 11,4 kg	Environ 8,7 kg	Environ 6,1 kg	Environ 5,0 kg
Accessoires fournis		Reportez-vous à la section « 1 : Vérification des accessoires», page 4.
Accessoires en option		Voir « Installation des accessoires (Support de fixation murale) » à la page 33.

1 Sorties AV1 uniquement disponibles pour un téléviseur analogue.
2 Sorties AV2 vers l'écran actif (sauf PC, HDMI, Component 1080i).

3 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.
4 HDMI3 est disponible uniquement pour KDL-32S55xx, KDL-32P55xx, KDL-26S55xx et KDL-26P55xx.

La conception et les specifications sont sujettes à modification sans préavis.

Tableau de reférence du signal d'entrée pour PC IN ,HDMI IN 1,2 et 3^*

Signaux	Horizontal (Pixel)	Vertical (Ligne)	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	Instructions VESA
XGA	1024	768	48,4	60	Instructions VESA
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA

L'entree PC de ce televiseur ne prend pas en charge le synchronisme sur le Vert ou le signal composite de synchronisation.
L'entrée PC de ce téléviseur ne prend pas en charge les signaux entrelacés.
L'entrée PC de ce téléviseur prend en charge les signaux indiqués dans le tableau ci-dessus avec une fréquence verticale de 60Hz
* HDMI3 est disponible uniquement pour KDL-32S55xx, KDL-32P55xx, KDL-26S55xx et KDL-26P55xx.

Dépannage

Vérifiez si le témoin (veille) clignote en rouge.

S'il clignote

La fonction d'auto-diagnostic est activée. Appuyez sur sur le cote du téléviseur pour l'eteindre, débranchez le cordon d'alimentation et adressez-vous à votre revendeur ou au centre de service Sony.

S'il ne clignote pas

1 Vérifiez les éléments des tableaux CIDessous.
2 Si le problème persististe, confiez-vous télévisuer à un technicien qualifié.


Absence d'image (écran noir) et de son

• Vérifiez le raccordement de l'antenne.
• Branchez le téléviseur au secteur et appuyez sur la touche (1) sur le côte du téléviseur.
• Lorsque le témoin (veille) s'allume en rouge, appuyez sur l'oci.

Absence d'image ou d'informations de menu de l'appareil branché au connecteur Péritel

• Appuyez sur pour afficher la liste des appareils raccordés, puis Sélectionnéz l'entrée voulue.
• Vérifiez le raccordement entre l'appareil optionnel et le téléviseur.

Image double ou fantôme

• Vérifiez le raccordement de l'antenne.
• Vérifiez le raccordement et la direction de l'antenne.

Seuls des parasites ou de la neige apparaissent sur l'écran

Vérifiez si l'antenne est brisée ou pliee.
- Verifiez si l'antenne n'a pas atteint le terme de sa vie utile (trois à cinq ans pour une utilisation normale, un à deux ans au bord de la mer).

Image déformée (lignes en pointillés ou rayures)

• Eloignez le téléviseur des sources de parasites électriques notamment les voitures, les motos, les sèchecheveux ou encore les apparils optiques.
• Lorsque vous installez les appareils optionnels, laissez un espace entre ceux-ci et le téléviseur.
• Vérifiez le raccordement de l'antenne.
  Eloignez le cable d'antenne des autres cables.

L'imaged'une chaîne s'accompagne de parasites/bruit

• Reglez la commande « AFT » (Automatic Fine Tuning) pour améliorer la réception de l'image (page 30).

Quelques petits points noirs et/ou brillants apparaiscent à l'écran

• L'image de l'écran est composée de pixels. La présence de petits points noirs et/ou brillants (pixels) à l'écran n'est pas le signe d'une défaillance.

Progames affichés en noir et blanc

• Sélectionnez « R à Z » (page 27).

Aucune couleur ou couleur irrégulière lors de la visualisation d'un signal provenant des prises COMPONENT IN

• Vérifiez le raccordement des prises -COMPONENT IN et vérifie que toutes les fiches sont solidement insérées dans leurs prises respectives.

Son

Pas de son, maisonne image

• Appuyez sur la touche + ou ※ (copure du son).
  Assurez-vous que « Haut-parleur » est régle sur « Haut-parleur TV » (page 27).

Chaines

Impossible de selectionner la chaine désirée

• Basculez entre les modes numérique et analogique et sélectionné la chaîne numérique ou analogique désirée.

Certaines chaînes n'affichent aucune image

• Chaîne disponible uniquement sous abonnement/ cryptée. Abonnez-vous au service de télévision payante.
• La chaîne n'est utilisé que pour les données (pas pour l'image ou le son).
• Contactez l'émetteur pour obtenir les détails sur la transmission.

Les chaînes numériques ne s'affichent pas

• Adressez-vous à un installerateur local pour savoir si les émissions numériques existent dans votre zone.
  Augmentez le gain de I'antenne.

Généralités

Le téléviseur s'eteint automatiquement (il passe en mode veille)

• Vérifiez si « Arrêt tempo. » (page 28) ou « Mise en voille du télévisueur » (page 28) est activé.
• En l'absence de signal et si vous n'appuyez sur aucune touche pendant 15 minutes, le téléviseur passag automatiquement en mode veille.

La télécommande ne fonctionne pas

• Remplacez les piles.

Un appareil HDMI n'apparait pas dans la « Listes des périp. HDMI »

• Vérifiez si le périhérique est compatible avec la commande pour HDMI.

Si « Mode d'exposition magasin : Oui » s'affiche à l'écran

• Voitre téléviseur est regle en mode « Point de vente ».
• Vous doivent de nouveau désirir « Domicile » comme « Situation » dans la procédure « Démarrage auto » (page 8).

Introduzione

Parte de très do tevisor

Parte de très
do televator
