BEDIENUNGSANLEITUNG KDL-32S5500 SONY

Bei diesen Fernsehgerät werden die Anweisungen in „Installieren der Wandhalterung" nicht in Form eines separates Infoblattes mitgeliefert. Stattdessen sind diese Installationsanweisungen in der Bedienungsanleitung zum Fernsehgerät enthalten.

Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.

Bitte lessen Sie theses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu konnen.

Hinweis zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen (DVB) beziehen, Funktionieren nur in Ländern und Gebieten, in denen digitale terrestrischen Fernsehsignale im Standard DVB-T (MPEG2) ausgestraht werden. Erkundigen Sie sich bei ihrem Fachhändler vor Ort, ob an Ihr Wohnort DVB-T-Signale empfangen werden können.
• Dieses Fernsehgerät erfüllt die DVB-T-Spezifikationen. Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T-Sendungen kann jeder nicht garantiert werden.
• In manchen Ländern sind u.U. eine Funktionen für digitales Fernsehen nicht verfügbar.

Der Hersteller与此es Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmachtigter fur EMV und Produktssicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienstoder Garantieangelegenheiten wenden Sie sichitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Informationen zum Warenzeichen

• DVB ist ein eingetragenes Warenzeichen des DVB-Projekt.
• HDMI, das HDMI Logo sowie High-Definition Multimedia Interface sind Marken oder eingetragene Warenzeichen von HDMI Licensing LLC.

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Information zum Modellnamen in dieser Anleitung

Die Buchstaben „xx“ in der Modellbezeichnung, entsprechen der Zahlenkombination für die Farbvariation.

Leitfaden zur Inbetriebnahme 4

Sicherheitsinformationen 10
Sicherheitsmaßnahmen 12

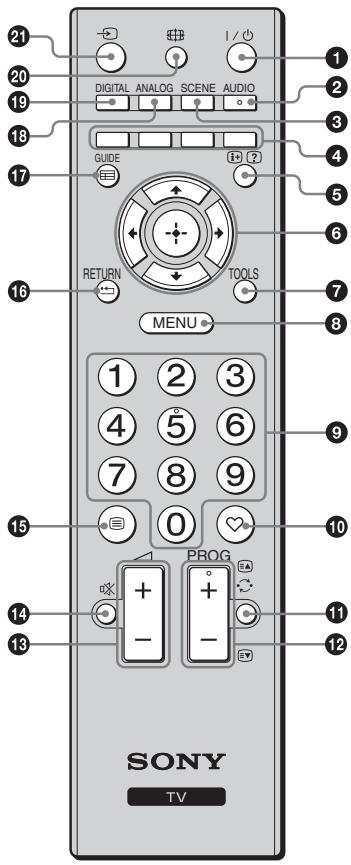

Die Fernbedienung 13

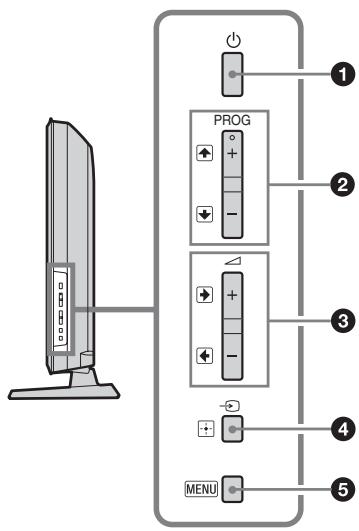

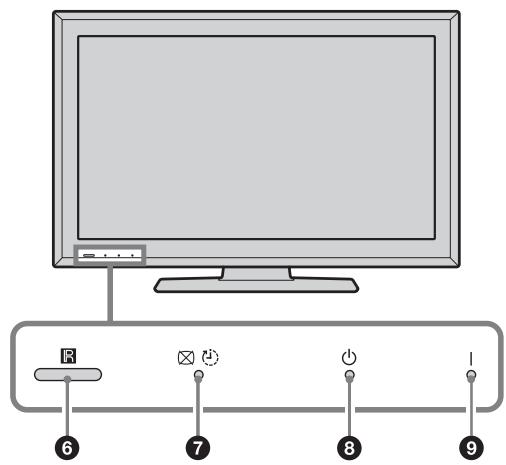

Bedien- und Anzeigeelemente des Fernsehgeräts 14

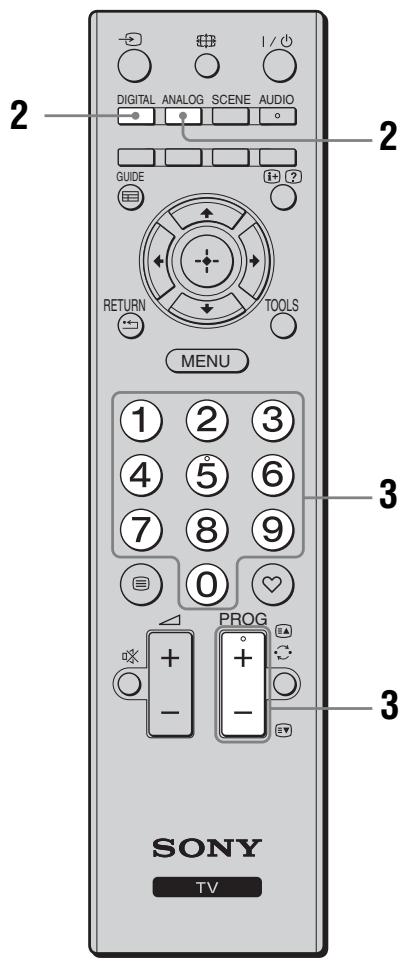

Fernsehen

Fernsehen 15

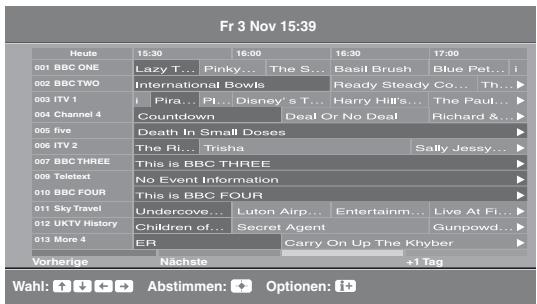

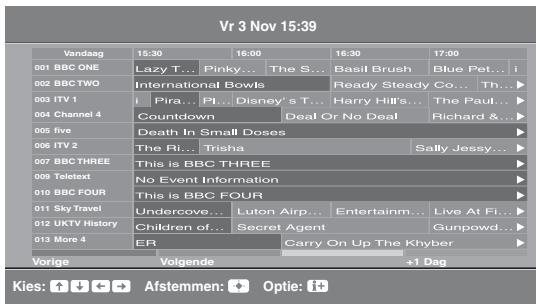

Verwendend des digitalen elektronischen Programmfuhrers (EPG) D3 18

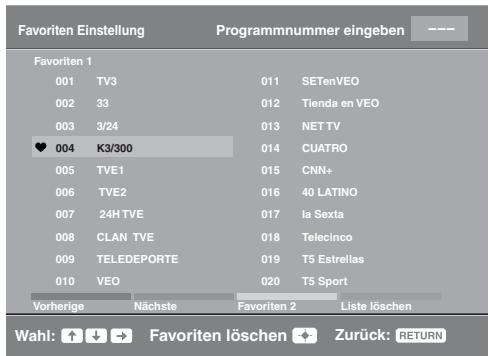

Verwendend der digitalen Favoritenliste D3 19

Zusatzgeräte verwenden

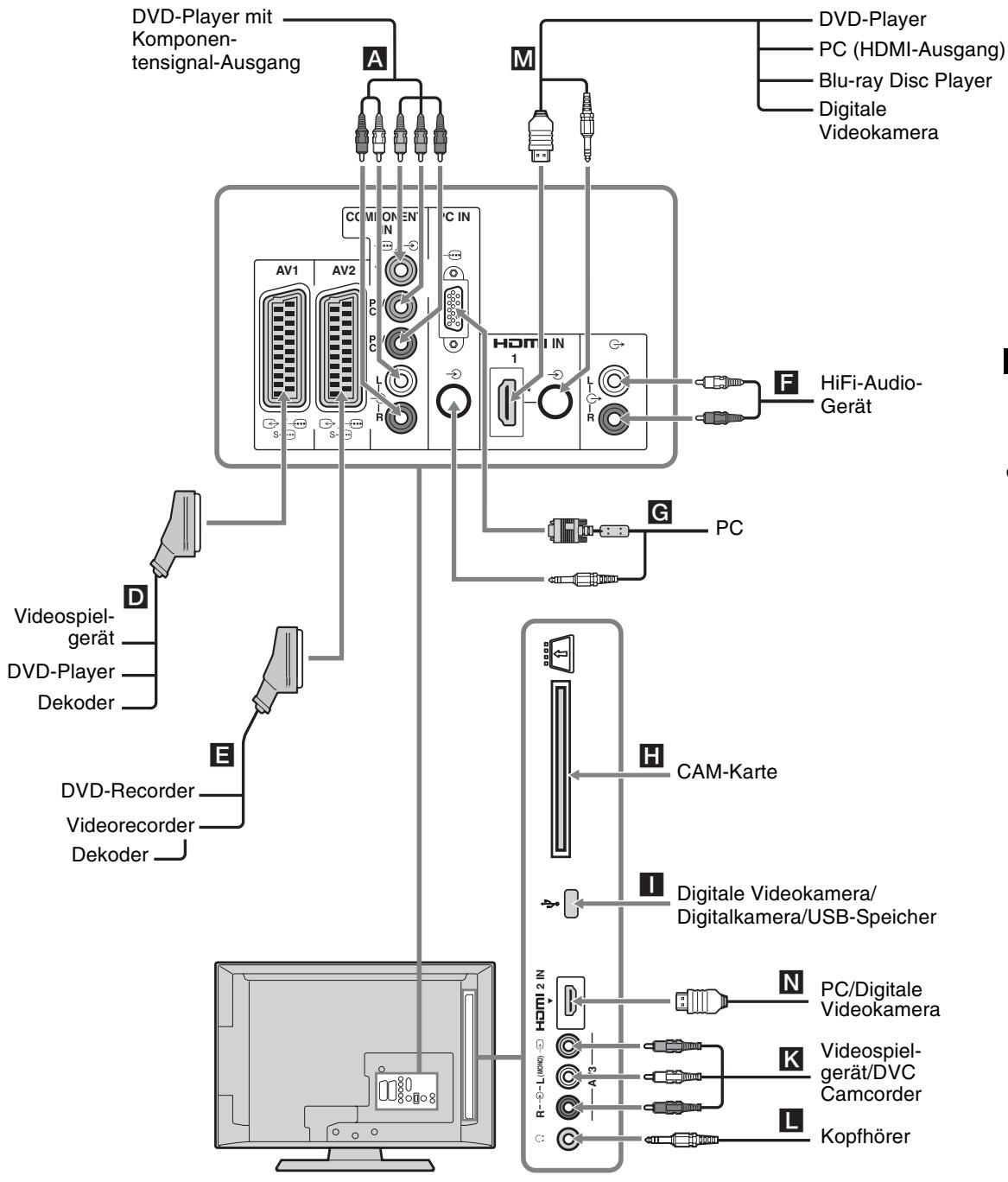

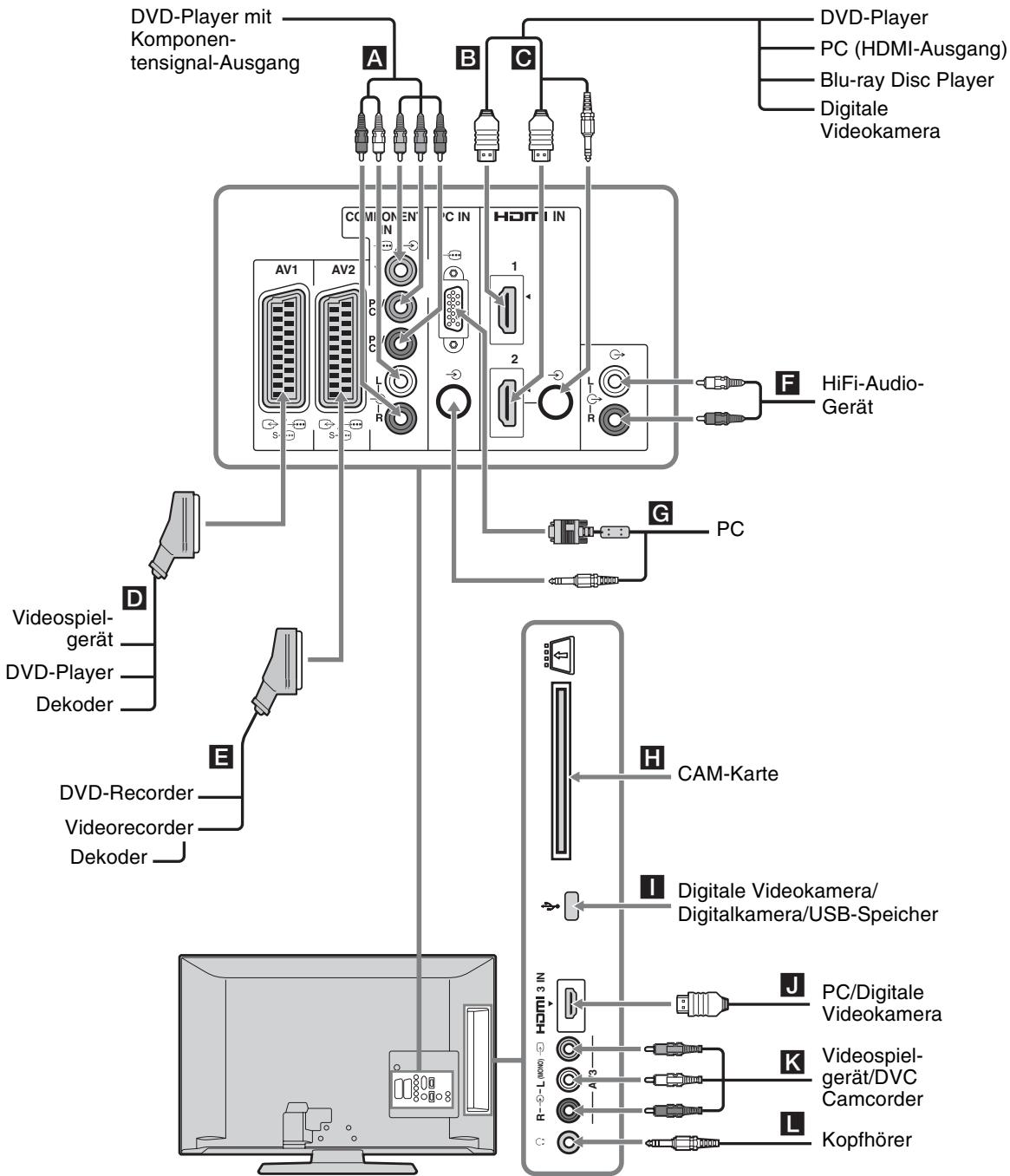

Anschlieben von zusätzlichen Geräten 20
Anzeigen eines Bildes, das von einem angeschlossenen Gerät kommt. 22
Wiedergabe von Fotos/Musik über USB 24
Verwendend der Steuerung fur HDMI 24

Das Menüsystem

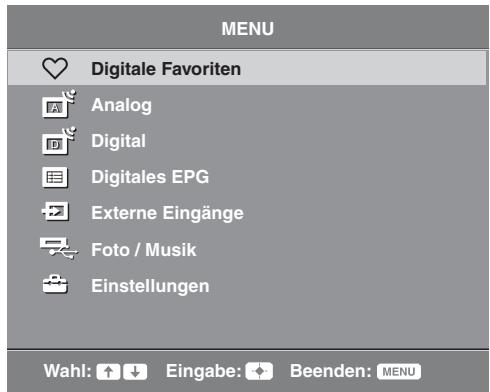

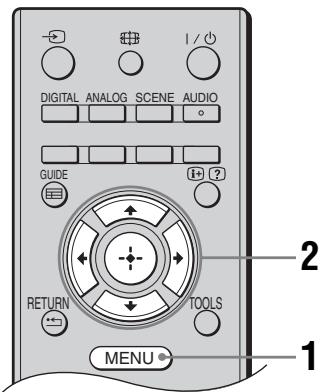

Navigieren in den Menus 25
Einstellungen 26

Zusatzinformationen

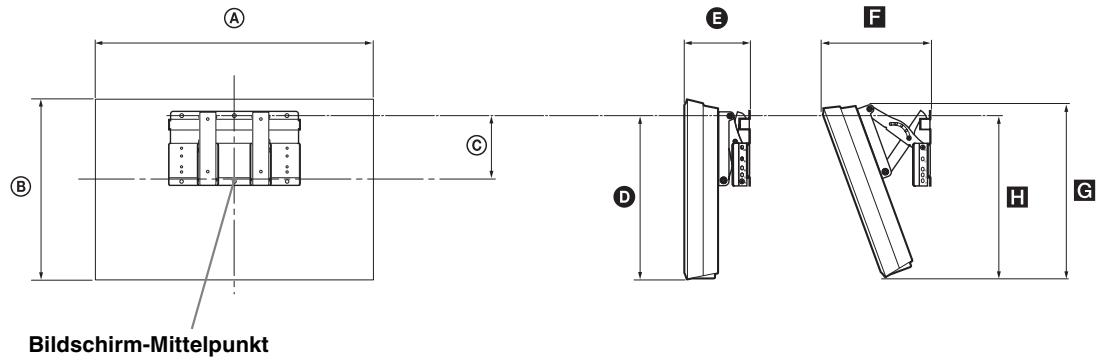

Montieren des Zubehörs (Wandhalterung) 33
Technische Daten 36
Störungsbehebung 38

1: Überprüfen des Zubehörns

Fernbedienung RM-ED017 (1)

Batterien der große AA (Typ R6) (2)

Stander (1)

Ständerschrauben (KDL-32S55xx/KDL-32P55xx/

KDL-26S55xx/KDL-26P55xx (4), KDL-22S55xx/

KDL-22P55xx/KDL-19S55xx/KDL-19P55xx (3))

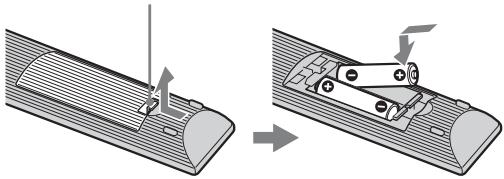

So setzen Sie Batterien in die Fernbedienung ein

Zum Öffnen drücken und schieben.

• Achten Sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien und entsprechender Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien umweltschonend. In einigen Gebieten gelten unter Umständen spezielle Vorschriften zur Entsorgung der Batterien. Wenden Sie sich ggf. an die zuständige Behörde.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schüten Sie keine Flüssigkeiten darauf.
• Bewahren Sie die Fernbedienung nicht in der Höhe von Hitzequellen, unter direkter Sonneneinstrahlung oder an feuchten Orten auf.

2: Anbringen des Ständers

Gehen Sie wie in den Montageanweisungen erlautert vor, um das Fernsehgerät auf einen Fernsehsteller zu setzen.

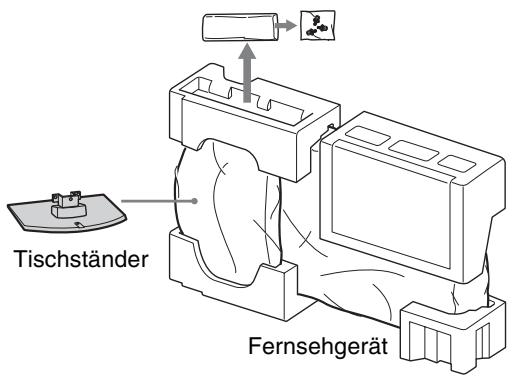

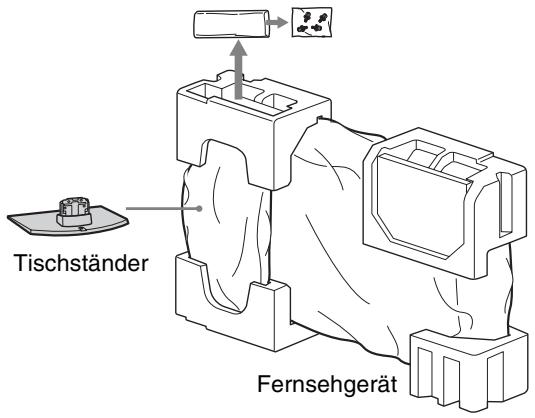

1 Nehmen Sie den Tischständer und die Schrauben aus dem Karton hereaus. Die Schrauben befinden sich im Zubehörbeutel.

Zubehorbeutel Schrauben

KDL-22S55xx/KDL-22P55xx/

KDL-19S55xx/KDL-19P55xx

Zubehorbeutel Schrauben

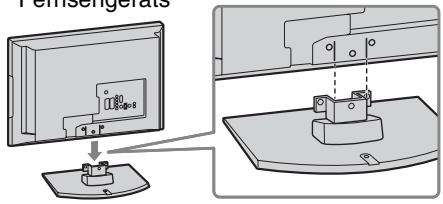

2 Schieben Sie das Fernsehgerät vorsichtig auf die Halterung am Tischständer undrichten Sie die Position der Schraubenbohrungen aus.

Rückseite des Fernsehgerats

• Tragen Sie das Fernsehgerät wie in der Abbildung auf Seite 10 dargestellt und halten Sie es gut fest. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahen Druck aus.
• Achten Sie beim Montieren des Fernsehgeräts auf dem Tischständer darauf, sich nicht die Höhe und nicht das Netzkabel einzukommen.

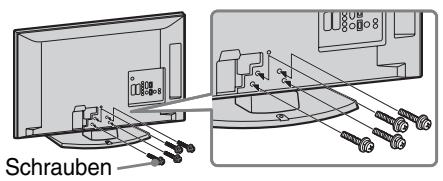

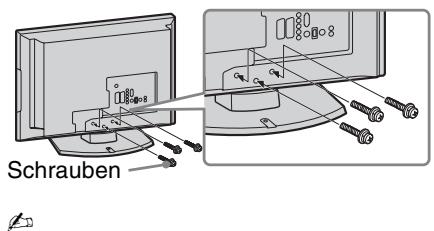

3 Befestigen Sie das Fernsehgerät mit den mitgelieferten Schrauben auf dem Tischständer.

KDL-32S55xx/KDL-32P55xx/ KDL-26S55xx/KDL-26P55xx

KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

• Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie zum Anziehen der Schrauben ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

3: Anschlieben von Antenne/ Videorecorder/DVD-Recorder

• Dieses Produkt wurde geprüft und erfüllt die EMV-Richtlinie, sofern Verbindungskabel von maximal 3 m Länge verwendet werden.

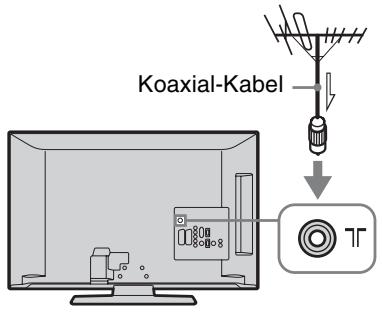

Anschlieben einer Antenne

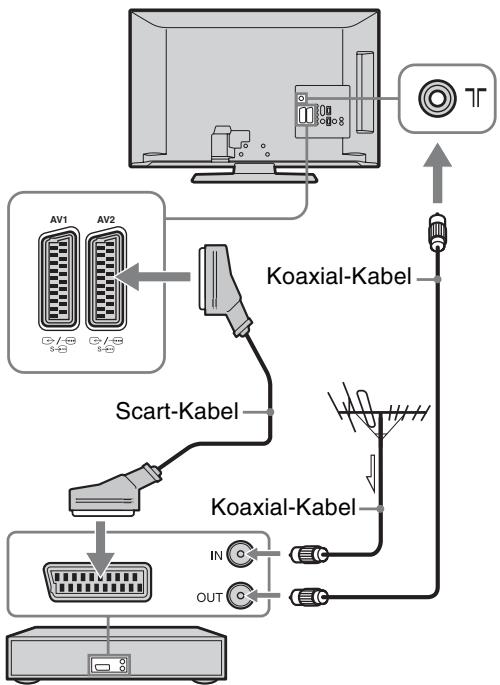

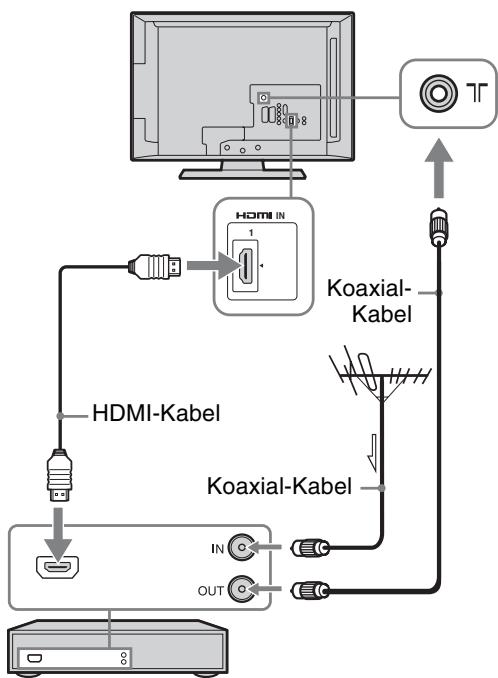

Anschlieben einer Antenne bzw. eines Videorecorders/DVD-Recorders über SCART

Videorecorder/DVD-Recorder

• Die AV1-Ausgänge stehen nur für analoges Fernsehen zur Verfügung.
• Über die AV2-Ausgänge wird das aktuelle Bild auf dem Bildschirm ausgegeben (ausgenommen PC, HDMI, Component 1080i).

Fortsetzung

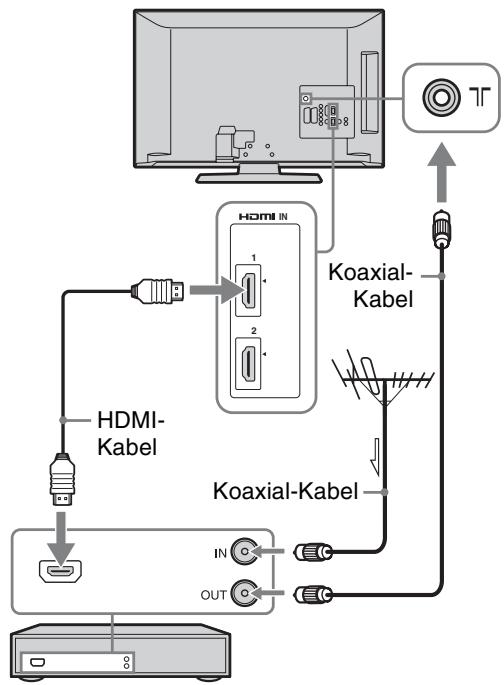

Anschlieben einer Antenne bzw. eines Videorecorders/DVD-Recorders über HDMI KDL-32S55xx/KDL-32P55xx/ KDL-26S55xx/KDL-26P55xx

Videorecorder/DVD-Recorder

KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx
Videorecorder/DVD-Recorder

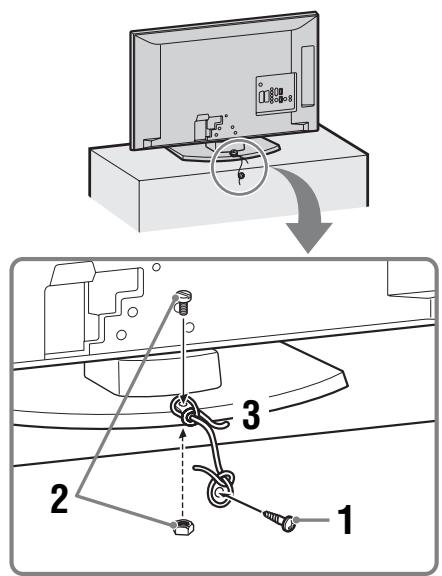

4: Sichern des Fernsehgeräts gegen Umfallen

1 Drehen Sie eine Holzschaube (4 mm Durchmesser, nicht mitgeliefert) in den Fernsehänder.
2 Drehen Sie eine Metallgewindeschraube (M4× 14mm , nicht mitgeliefert) und eine Mutter (M4, nicht mitgeliefert) von der Unterseite des Tischständers in die Schraubenbohrung am Fernsehgerät. Passen Sie das Gewicht des festen Seils entsprechend an, um die Metallgewindeschraube und die Mutter zu sichern.
Achten Sie darauf, die Metallgewindeschraube und die Mutter zu sichern.
3 Binden Sie ein festes Seil um die Holzschaube und die Metallschaube.
Zur Sicherung des Fernsehgeräts wird der optionale Abstutzungsgurt-Satz von Sony verwendet. Wenden Sie sich an das nachste Sony-Servicecenter, um solch einen Satz zu erwerben. Halten Sie die Modellbezeichnung des Fernsehgeräts bereit.

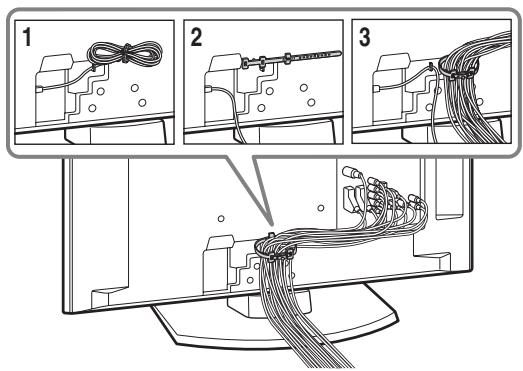

5: Bündeln der Kabel

Sie können die Verbindungskabel wie in der Abbildung unter dargestellt bündeln.

• Bündeln Sie das Netzkabel nicht zusammen mit anderen Verbindungskabeln.

6: Anpassen des Blickwinkels des Fernsehgeräts

Nur KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

Dieses Fernsehgerät kann innerhalb des unter dargestellten Winkels angepasst werden.

Anpassen des Winkels nach hinten und nach vorn (neigen)

Blick von rechts
Vorderseite

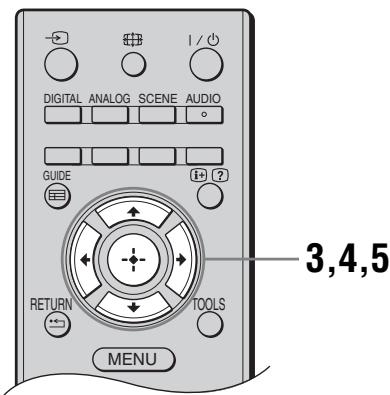

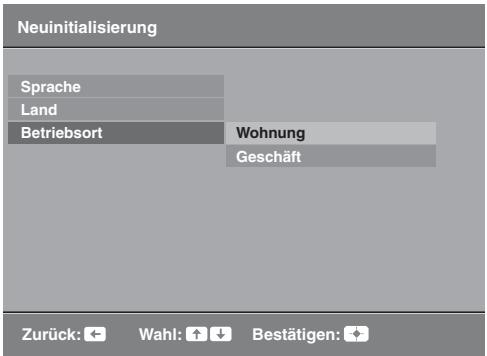

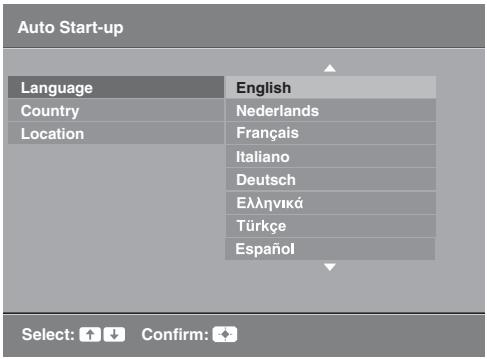

7: Auswahlen der Menüsprache, des Landes/der Region und des Betriebsortes

• Beim Einschalten des Fernsehgeräts leuchtet die Power-Anzeige grün.

1 Stecken Sie den Netzstecker des Fernsehgeräts in eine Steckdose (220-240 V Wechselstrom, 50 Hz).
2 Drücken Sie an der Seite des Fernsehgeräts.

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, entscheidt das Sprachauswahlmenu auf dem Bildschirm.

3 Drucken Sie 12 zur Auswahl der Sprache auf den Menu-Bildschirmen. Drucken Sie danach

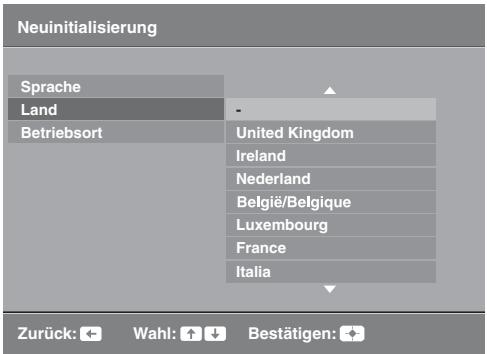

4 Wahlen Sie mit / das Land bzw. die Region, wo Sie das Fernsehgerät betreiben, und drucken Sie danach

Wenn das Land bzw. die Region, in dem bzw. der Sie das Fernsehgerät verwenden wollen, in der Liste nicht enthalten ist, wahren Sie „statt eines Landes bzw. einer Region.

5 Drücken Sie /zur Wahl des Betriebsortes, an dem das Fernsehgerät betreiben wird, und drücken Sie dann

Im Geschäftsmodus werden einige Einstellungen regelmäßzurückgesetzt.

Mit dieser Option wahlen Sie den anfänglichen Bildmodus aus, der für die typischen Lichtverhältnisse in der jeweiligen Umgebung geeignet ist.

8: Automatische Programmsuche

1 Vor Beginn der automatischen Programmsuche des Fernsehers legen Sie ein vorher aufgenommenes Band in den an das Fernsehgerät angeschlossenen Videorecorder ein (Seite 5) und starten Sie die Wiedergabe. Wahrend der automatischen Programmsuche wird der Videokanal vom Fernsehgerät gefunden und gespeichert. Überspringen Sie diesen Schritt, wenn kein Videorecorder an den Fernseher angeschlossen ist.
2 Drucken Sie

Das Fernsehgerät beginnnt nun, alle verfügbaren digitalen Kanäle und anschließend die analogen Kanäle zuuchen. Dies kann eine Zeit dauern. Betätigten Sie währenddessen keine Knöppe des Fernsehers oder der Fernbedienung.

WenneineMeldungerscheint,die Antennenverbindung zu prifen

Es wurden weder digitale noch analoge Sender gefunden. Prüfen Sie alle Antennenverbindungen, und drücken Sie dann um den Sendersuchlauf erneut zu starten.

3 Wenn das Menu Programmene ordeneingeblendet wird, folgen Sie denAnleitungsschritten im Abschnitt „Programme ordnen" (Seite 29).

Wenn Sie die Reihenfolge, in der die analogen Kanäle im Fernsehgerät gespeichert werden, nicht ändern wollen, fahren Sie mit dem{nachsten Schritt fort.

4 Wenn das Menu Öko-Einstellungen auf dem Bildschirm erscheint, werden die „Öko“-Einstellungen in die empfohlenen Werte geändert, um den Energieverbrauch zu reduzieren, wenn Sie „Ja“ drücken.

Öko-Einstellungen

Möchten Sie die Öko-Einstellungen verwenden? Mit "Ja" wird die Leistungsaufnahme reduziert.

Energie sparen

Reduziert

TV-Standby nach Nichtbenutzung

3 Std.

PC Energieverwaltung

Ein

Ja

Nein

5 Drücken Sie MENU, um diesen Modus zu beenden.

Das Fernsehgerät hat nun alle verfügbarer Sender gespeichert.

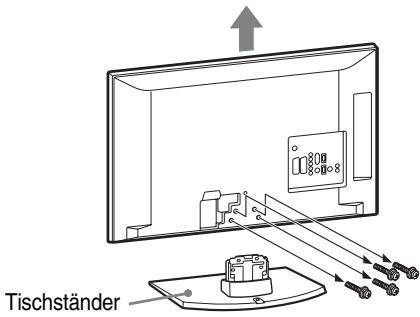

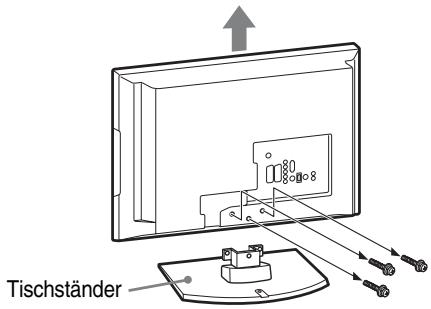

Lösen des Tischstanders vom Fernsehgerät

• Entfernen Sie den Tischänder nur zum Anbringen an der Wand.

KDL-32S55xx/KDL-32P55xx/ KDL-26S55xx/KDL-26P55xx

KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

Sicherheitsinformationen

Installation/Einstellung

Installieren und benutzten Sie das Fernsehgerät unter Berücksichtigung der unten angegebenen Anweisungen, um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und /oder Verletzungen zu vermeiden.

Installation

• Das Fernsehgerät sollte darüber frei zugänglichen Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerät auf eine stabile, ebene Fläche.
• Wandeinbauten sollenn nur von qualifiziertem Fachpersonal ausgeführrt werden.
• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive:

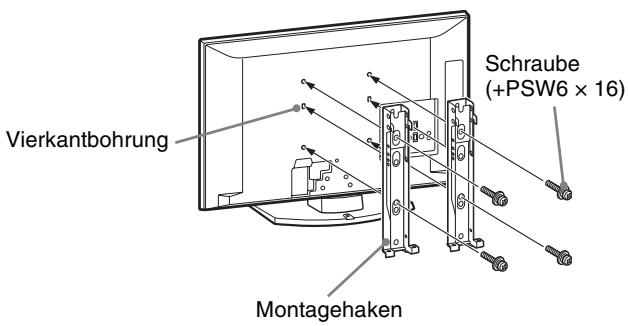

KDL-32S55xx/KDL-32P55xx:

• Wandmontagehalterung SU-WL500

KDL-26S55xx/KDL-26P55xx/KDL-22S55xx/

KDL-22P55xx/KDL-19S55xx/KDL-19P55xx:

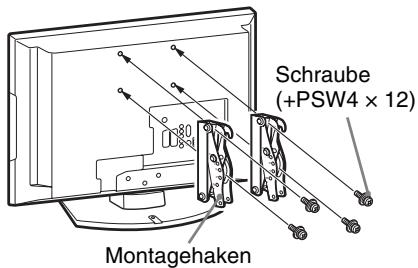

• Wandmontagehalterung SU-WL100

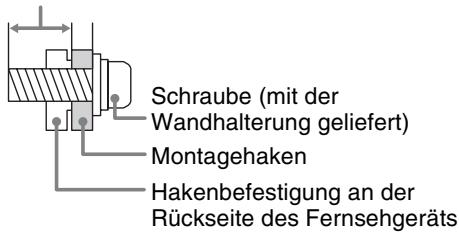

• Verwenden Sie unbedingt die mit der Wandhalterung gelieferten Schrauben, wenn Sie die Montagehaken am Fernsehgerät befestigen.

Die mitgelieferten Schrauben sind so konzipiert, dass sie ab der Montageoberfläche am Montagehaken 8mm bis 12mm lang sind.

Der Durchmesser und die Länge der Schrauben variieren je nach dem Modell der Wandhalterung. Wenn Sie andere als die mitgelieferten Schrauben verwenden, kann das Fernsehgerätinnen beschädigt werden oder herunterfallen usw.

8 mm-12 mm

Transport

• Vor dem Transport des Fernsehgerätsziehen Sieitte alle Kabel aus dem Gerät.
• Zum Transport eines großen Fernsehgeräts sind mindestens zwei Personen erforderlich.
• Wenn Sie das Fermsehgerät von Hand transportieren, halten Sie es wie unter nonden grestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahen Druck aus.
• Wenn Sie das Fernsehgerät anheiten oder transportieren, halten Sie these fest an der Unterkante.
• Setzen Sie das Fernsehgerät beim Transport weder Stößen noch starken Erschütterungen aus.
• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie esitte mithilfe der Originalverpackungsmaterialien im Originalkarton.

• Decken Sie nie die Luftungsöffnungen ab und stecken Sie nichts in das Gehäuse.
• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).
• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten.

Installation an der Wand

Lassen Sie mindestens so viel Platz um das Gerät.

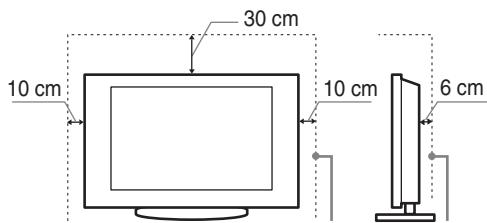

Aufstellung auf dem Standfuß

Lassen Sie mindestens so viel Platz um das Gerät.

• Um eine ausreichende Belüfung zu gewährleisten und Staub- oder Schmutzablagerungen zu vermeiden:

• Stellen Sie das Fernsehgerät weder flach, noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf.

• Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf.

• Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.

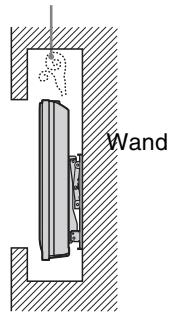

• Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt.

Die Luftzirkulation wird unterbunden.

Die Luftzirkulation wird unterbunden.

Netzkabel

Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und /oder Verletzungen auszuschreiben, sollen den Sie das Netzkabel und den Stecker wie hier angegeben handhaben:

• Verwenden Sie ausschließlich von Sony und nicht von anderen Anbietern geleiferte Netzkabel.
• Stecken Sie den Stecker ganz in die Netzsteckdose.
• Dieses Fernsehgerät ist aufschließlich für den Betrieb an 220-240 V Wechselstrom ausgelegt.
• Trennen Sie das Gerät zu ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen und stolpern Sie nicht über die Kabel.
• Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren.
• Halten Sie das Netzkabel von Wärmequellen fern.
• Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sieihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr.

Anmerkungen

• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.
• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermöig. Die blanken Adern im Inneren des Kabels können freiliegen oder brechen.
• Nehmen Sie am Netzkabel keine Veränderungen vor.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose Herausziehen.
• Achten Sie darauf, nicht zu weitere andere Geräte an dieselbe Netzsteckdose anzuschreiben.
• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt.

Verbotene Nutzung

Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann.

Standort:

Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch.

Umgebung:

An frühen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es Mechanischen Erschüttungen ausgesetzt ist, besoin brennbaren Objekten (Kerzen usw.).

Das FernsehgerätarfdwarerTropfenoder Spritzern ausgesetzt werden. Esdurrenfkeine mitFlüssigkeit gefülltenGegenstände,zum BeisielVasen,auf dem Fernsehgerätabgestellt werden.

Situation:

Nicht mit nassen Händen, ohne Gehäuse oder mit anderen als vom Hersteller empfohlenem Zubehör benutzten. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.

Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms konnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.
• Falls die Oberfläche des Fernsehgeräts zerspringt,ziehen Sie zuerst das Netzkabel aus der Steckdose,bevor Sie das Gerat berühren. Andernfalls besteht dieGefahr eines elektrischen Schlages.

Wenn das Gerät nicht benutzt wird

• Zum Schutz der Umwelt und aus Sicherheitsgründen empfeht es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.
• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen auszuschalten.
• Bei einigen Fernsehgeräten gibt es jedoch möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss. Die Anweisungen in thisum Handbuch informieren Sie darüber, ob dies zutriftt.

Kinder

• Sorgen Sie dazu, dass Kinder nicht auf das Fernsehgeräte klettern.
• Bewahren Sie keine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschlükt werden.

Falls folgende Problemen auftreten...

Schalten Sie das Fernsehgerät sofort aus undziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt. Wenden Sie sich an ihren Handler oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu halten.

Wenn:

• Das Netzkabel beschädigt ist.
• Der Stecker nicht fest in der Netzsteckdose sitzt.
• Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist.
  Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen.

Sicherheitsmaßnahmen

Fernsehen

• Schauen Sie bei gemäßiger Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.
• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderatein. Andernfalls kann es zu Gehorschaden kommt.

LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochprüziser Technologie garbeitet wird und der Bildschirm 99.99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige Schwarze oder leuchtende Punkte (rot, grin oder blau) sightbar sind. Es handelt sich damit um eine strukturelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.
• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sieihn nicht und stellen Sie nichts auf diesen Fernsehgeber. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.
• Wenn these Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.
• Wenn Standbildner länger Zeit angezeigt werden, kann es zu Doppelbildern kommt. Diese Effekt verschwindet in der Regel nach einigen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgeber in Betrieb ist. Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthalt eine geringe Menge Flüssigkristall. Einige in thisem Fernsehgerat verwendeten Leuchtstoffrohren enthalten außerdem Queksilber. Entsorgen Sie das Gerät gemäß den ortlichen Vorschriften.

Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts

Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen. Um Materialschäden oder Schäden an der Bildschirmsbeschichtung zu vermeiden, beachten Sieitte folgende Vorsichtsmaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.
• Verwenden Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünning oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät langere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommt.
• Um eine ausreichende Belüfung saferzustellen, empfeht es sich, in regelmäßigen Abständen die Lüftungsöffnungen abzusagen.
• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie das Fernsehgeber mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt.

Sonderzubehör

Halten Sie Zusätzele oder Geräte mit elektr magnetischer Strahlung von dem Fernsehgerät fern. Andernfalls können Bild- und/oder Tonstörungen auftreten.

Entsorgen des Fernsehgeräts

13/14

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgens gehirrt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringem. Fürähere Informationen bezüglich Recycling des Gerätes setzen Sie sichitte mit ihrer örtlichen Behörde, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Gerät erworben haben, in Verbindung.

Pb

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder

der Verpackung weist daraufhin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie bereits, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab.

Für alle anderen Batterien entnehmen Sie die Batterieitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle fur das Recycling von Batterien/Akkus ab. Weitere Informationen uber das Recycling这点es Produkts oder der Batterie erhalten Sie von ihrer Gemeinde, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Die Fernbedienung

1 I/ - Standby-Betrieb des Fernsehgeräts

Schaltet den Fernseher aus dem Standby-Modus ein und aus.

2 AUDIO

Drücken Sie diese Taste, um zum Zweiton-Modus zu wechseln (Seite 27).

3 SCENE - Szenenauswahl (Seite 16)
4 Farbstaten (Seite 16, 19)
6 +/? - Info/Text einblenden

• Im Digitalmodus: Zeigt eine Kurzinfo zur eingestellten Sendung an.
• Im Analogmodus: Zeigt Informationen an wie aktuelle Kanalnummer und Bildschirmformat.
• Im Textmodus (Seite 16): Zum Anzeigen verdeckter Informationen (z. B. Antwerten auf Quizfragen).

6 个/V/1
7 TOOLS (Seite 17, 23)

Ermöglicht den Zugang zu verschiedenen Fernsehoptionen und Ändern/ Vornehmen von Einstellungen entsprechend des Quell- und Bildformats.

3 MENU (Seite 25)
9 Zahlentasten

• Im Fernsehbetrieb: Zur Programmwahl. Für Kanalnummern 10 und darüber drücken Sie die zweite und dritte Ziffer kurz hintereinander.
• Im Textmodus: Zur Eingabe der dreistelligen Seitennummer, um eine Seite auszuwahlen.

10♥ - Digitale Favoritenliste

Zum Anzeigen der Liste der digitalen Favoriten, die Sie angegeben haben (Seite 19)

Zuletzt gesehener Sender
Zur Rückkehr zum zuletzt gesehenen Sender.
12 PROG +/-/E/A/EY

• Im Fernsehbetrieb: Zur Auswahl des nächsten (+) bzw. des davor liegenden (-) Senders.
• Im Textmodus (Seite 16): Zur Auswahr der{nachsten bzw. ( A) der davor liegenden Seite ( )

13 +/+- Lautstärke
14 - Ton stumm stellen
15 - Textmodus (Seite 16)
RETURN/

Zurück zur vorherigen Seite eines Menus.

GUIDE / - EPG (Digitaler elektronischer Programmführer) (Seite 18)
18 ANALOG - Analogmodus (Seite 15)
DIGITAL - Digitalmodus (Seite 15)
20 -Bildschirm-Modus (Seite 16)
Eingangswahl

Zur Auswahr der Signalquelle unter den Geräten, die an den Eingangsbuchsen des Fernsehgeräts angeschlossen sind (Seite 22).

• An der Zahlentaste 5 sowie den Tasten PROG + und AUDIO befindet sich ein fuhlbarer Punkt (Tastpunkt). Verwenden Sie die Tastpunkte beim Bedieren des Fernsehgeräts als Bezugspunkte.

Bedien- und Anzeigeelemente des Fernsehgeräts

1 - Ein/Aus

Zum Ein- und Ausschalten des Fernsehgeräts.

• Wenn Sie das Fernsehgerät ganz vom Netz trennen wollen,ziehen Sie den Stecker aus der Steckdose.
• Wenn Sie das Fernsehgeber einschalten, leuchtet die Power-Anzeige grün.

PROG+/-/1/

• Im Fernsehbetrieb: Zur Auswahl des nachsten (+) bzw. des davon liegenden (-) Senders.
• Im TV-MENU: Zum Navigieren durch Optionen aufwärts (↑) bzw. abwärts (↓).

3 +/+

• Im Fernsehbetrieb: Erhöht (+) bzw. verringert (-) die Lautstärke.
• Im TV-MENU: Zum Navigieren durch Optionen nach rechts (→) bzw. nach links (←).

4 -Eingangswahl/OK

• Im Fernsehbetrieb: Zur Auswahr der Signalquelle unter den Geräten, die an den Eingangsbuchsen des Fernsehgeräts angeschlossen sind (Seite 22).
• Im TV-MENU: Zum Auswahlen eines Menüss bzw. einer Option und zum Bestätigten der Einstellung.

5 MENU (Seite 25)

Sensor für Fernbedienung

• Empfängt IR-Signale der Fernbedienung.
• Stellen Sie keine Geräte vor den Sensor, da sonst seine Funktion beeinträchtigt werden kann.

7 - Bild aus-Anzeige / Anzeige für Abschalttimer

• Leuchtet grün, wenn das Bild ausgeschaltet ist (Seite 28).
• Leuchtet orange, wenn der Abschalttimer aktiviert ist (Seite 28).

3 - Standby-Anzeige

Leuchtet rot, wenn sich das Fernsehgerät im Standby-Betrieb befindet.

9 I - Power-Anzeige

Leuchtet grün, wenn das Fernsehgeräteingeschaltet ist.

#

• Stellen Sie sichere, dass das Fernsehgerät vollständig ausgeschaltet ist, bevor Sie den Netzstecker trennen. Das Trennen des Netzsteckers während das Fernsehgerät lauft kann dazu führen, dass die Anzeige weiter leuchtet oder zu Fehlfunktion des Gerätes führen.

Fernsehen

1 Schalten Sie das Fernsehgerät mit an der Seite des Fernsehgerats ein.

Wenn sich das Fernsehgerät im Standby-Modus befindet (die Anzeige (Standby) an der Vorderseite des Fernsehgeräts leuchtet rot), schalten Sie das Fernsehgerät mit / auf der Fernbedienung ein.

2 Drücken Sie DIGITAL, um in den Digital-, bzw. ANALOG, um in den Analogmodus zu schalten.

Welche Sender verfügbar sind ist modusabhängig.

3 Wahlen Sie mit den Zahlentasten oder mit PROG +/- einen Sender aus.

Zum Auswahlen der Kanalnummern 10 und darüber mit den Zahlentasten drücken Sie die zweite und dritte Ziffer kurz hintereinander. Wie Sie mit dem digitalen, elektronischen Programmführer (EPG) einen digitalen Sender auswahlen konnen, siehe Seite 18.

Im Digitalmodus

Für kurze Zeit wird ein Informationsfeld eingeblendet. In thisem Feld konnen folgende Symbole angezeigt werden:

台：Radiosender
: Verschlusselter Dienst bzw. nur für Abonnenten
Mehrere Audiosprachen verfügbar
: Untertitel verfügbar
: Untertitel fur Horgeschädigte verfügbar
18: Empfohlenes Mindestalter für die aktuelle Sendung (4 bis 18 Jahre)
: Kindersicherung

Zusätzliche Funktionen

Gewünsche Funktion	Notwendige Aktion
Lautstärke einstellen	Drücken Sie ⊥ + (lauter)/- (leiser).
Aufruf derProgrammindex-Tabelle (nur imAnalogmodus)	Drücken Sie ⊙ . Währten Siemit Ⓞ/ Ⓞ einen analogen Kanalaus und drücken Sie dann ⊙ .
Aufrufen derDigital-Favorite(nur imDigitalmodus)	Drücken Sie ⊙ .Naheres siehe Seite 19.

So greifen Sie auf den Textmodus zu

Drücken Sie. Jedes Mal, wenn Sie die Taste drucken, wechselt der Bildschirminhalt. Dabei gilt folgende zyklische Reihenfolge:

Text Text überlagert das Fernsehbild (gemischter Modus) Kein Text (Textdienst deaktiviert)

Mit den Zahlentasten oder mit 空 / 空 wahlen Sie eine bestimmte Seite.

Um verborgene Information anzuzeigen, drücken Sie ?

• Wenn unter auf der Textseite vier farbige Elementevorhanden sind, wird Fastext angeboten. Fastextermöglicht einen einfachen und schllen Seitenzugriff.Drucken Sie hierzu die entsprechende Farbstaste.

Modus Szenenaauswahl

Wahlen Sie „Allgemein“, „Kino“, „Sport“, „Spiel“ oder „Foto“. Wenn Sie einen Modus einstehen, wird automatisch die optimale Audio- und Bildqualität (basierend auf dem Inhaltstyp) eingestellt.

1 Drücken Sie SCENE auf der Fernbedienung.
2 Wahlen Sie mit / / / den gewünschten Modus, und drucken Sie dann

Allgemein: Aktuelle Benutzereinstellungen.

Kino: Liefert Bild und Ton in Kinoatmosphäre.

Sport: Liefert realistische Bilder mit Surroundsound.

Spiel: Liefert Bilder mit hervorragender Bild- und Tonqualität, die Sie das Spielerlebnis voll aukosten halten.

Foto: Liefert Bilder, die Textur und Farben eines gedruckten Fotos wiedergeben.

• Wenn ein Szenenmodus ausgewählt ist, ist die Bildmodusausswahl im Bildmenu nicht möglich. Geben Sie zuerst die Szenenausswahl frei.
• Nicht verfügbar für PC-Eingang, HDMI PC-Eingang und im Menu „Foto / Musik".

So passen Sie den Bildschirm-Modus manuell an eine Sendung an

Drücken Sie wederholt zur Auswahldes gewünschten Bildschirmforms.

Smart*

Sendungen im normalen 4:3 Format werden mit einem Breitwand-Effekt angezeigt. Das Bild im Format 4:3 wird verzerrt, um den Bildschirm auszufüssen.

4/3

Sendungen im
normalen 4:3 Format
(d. h. kein
Breitwandsignal)
werden in den
richtigen
Proportionen
angezeigt.

Wide

Streckt ein 4:3-Bild horizontal, sodass es einen 16:9-Bildschirm fuhl.

Zoom*

Sendungen im Cinemascope-Format (Letter Box Format) werden mit den wichtigen Proportionen angezeigt.

14/9*

Sendungen im Format 14:9 werden in den richtigen Proportionen angezeigt. Dadurch entsehen schwarze Randbereiche.

Untertitel*

Cinemascope-Sendungen (Letter Box-Format) werden mit Untertiteln auf dem Bildschirm angezeigt.

Autom.

• Wenn „Bildformat“ auf „Autom.“ gesetzt ist, wird das Bildformat automatisch an das Sendesignal angepasst.
  Autom. "ist nur bei PAL- und SECAM-Signalen verfügbar.
• Teile des oberen und unteren Bildrands werden möglicherweise abgeschritten.

• Je nach Signal können möglicherweise nicht alle Bildformate ausgewählten werden.
• Im „Smart“-Modus sind einige Zeichen und/oder Buchstaben am oberen und unteren Bildrand möglicherweise nicht zu sehen.

• Sie können die vertikale Bildposition durch Auswahlen von „Smart“, „Zoom“, „14/9“ oder „Untertitel“ einstehen. Mit konnen Sie das Bild nach oben oder unter verschiedenen Zins. B. um Untertitel lesen zu konnen).

Verwendend des Menüs „Tools“

Drücken Sie TOOLS zur Darstellung folgender Optionen beim Fernsehen.

Optionen	Beschreibung
Schließen	Schlieben des Menüss „Tools“.
Bild-Modus	Siehe Seite 26.
Sound Effekt	Siehe Seite 27.
Loutsprecher	Siehe Seite 27.
Audio-Sprache (nur im Digitalmodus)	Siehe Seite 32.
Untertitel Einstellung (nur im Digitalmodus)	Siehe Seite 32.
Abschalttimer	Siehe Seite 28.
Energie sparen	Siehe Seite 28.
Systeminfo (nur im Digitalmodus)	Anzeige des Systeminfo-Bildschirms.

Verwendendes digitalen elektronischen Programmführers (EPG) DVB*

EPG (Digitaler elektronischer Programmführer)

1 Drücken Sie GUIDE im Digitalmodus.
2 Gehen Sie vor, wie in der nachfolgenden Tabelle beschreiben oder auf dem Bildschirm dargestellt wird.

• Programminformationen werden nur angezeigt, wenn der betreffende Sender solche ausstrahlt.

• These Funktion ist in einigen Ländern/ Gebieten nicht verfügbar.

Gewünschte Funktion	Notwendige Aktion
Ansehen einer Sendung	Wahlen Sie mit ⋆/♀/♂/◇ die gewünschte Sendung. Wahlen Sie dann ⊕.
Ausschalten des elektronischen Programmführers EPG	Drücken Sie GUIDE.

• Wenn eine Sendung mit Altersbeschränkung eingestellt wurde, wird eine Meldung auf dem Bildschirm eingeblendet, die zur Eingabe eines PIN-Codes auffordert. Näheres dazu finden Sie unter „Kindsersicherung" Seite 32.

Verwenden der digitalen Favoritenliste DVB*

Digitale Favoritenliste

Die Favoritenfunktion erlaubt Ihnen, bis zu vier Listen mit ausgewählten Programmen zusammenzustellen.

1 Drucken Sie 心 im Digitalmodus.
2 Gehen Sie vor, wie in der nachfolgenden Tabelle beschreiben oder auf dem Bildschirm dargestellt wird.

• These Funktion ist in einigen Ländern/Gebieten nicht verfügbar.

Gewünschte Funktion	Notwendige Aktion
Erstmaliges Erstellen der Favoritenliste	1 Wahlen Sie mit ⊙ die Option „Ja".2 Wahlen Sie mit der gelben Taste die Favoritenliste aus.3 Wahlen Sie mit ⋅/♀/♂/♀> den gewünschten Kanal zum Hinzufügen, und drücken Sie dann ⊙.Sendender, die in der Favoritenliste gespeichert sind, sind durch das Symbol♥ gekennzeichnet.4 Drücken Sie RETURN, um den Einstellvorgang abzuschlieben.
Anschauen einer Sendung	1 Navigieren Sie mit der gelben Taste durch die Favoritenlisten.2 Wahlen Sie ⋅/♀ zur Auswahl des Senders. Wahren Sie dann ⊙.
Ausblenden der Favoritenliste	Drücken Sie RETURN.
Hinzufügen oder Löschen von Sendern aus der aktuellen Favoritenliste	1 Drücken Sie die blaue Taste.2 Wahren Sie mit der gelben Taste die Favoritenliste aus, die Sie bearbeiten wollen.3 Wahren Sie mit ⋅/♀/♂/♀> den gewünschten Kanal zum Hinzufügen oder Entfernen, und drücken Sie dann ⊙.
Löschen aller Sender aus der aktuellen Favoritenliste	1 Drücken Sie die blaue Taste.2 Wahren Sie mit der gelben Taste die Favoritenliste aus, die Sie bearbeiten wollen.3 Drücken Sie die blaue Tastes.4 Wahren Sie mit ⋅/♀> die Option „Ja". Drücken Sie dann ⊙zum Bestätigten.

Anschreiben von zusätzlichen Geräten

An das Fernsehgerät konnen Sie viele verschiedene Geräte anschlieben. Die Anschlusskabel werden nicht mitgeliefert.

KDL-32S55xx/KDL-32P55xx/KDL-26S55xx/KDL-26P55xx

KDL-22S55xx/KDL-22P55xx/KDL-19S55xx/KDL-19P55xx

Anzeigen eines Bildes, das von einem angeschlossenen Gerät kommt

Schalten Sie das angeschlossene Gerä ein und gehen Sie dann wie in einem der folgenden Abschnitte erläutert vor.

Wenn es sich um einen automatisch abgestimmten Videorecorder handelt (Seite 8)

Wahlen Sie im Analogmodus mit PROG + / - oder mit den Zahlentasten den Videokanal aus.

Wenn es sich bei dem angeschlossenen Gerät um ein anderes Gerät handelt

Drücken Sie um die Liste der angeschlossenen Geräte anzuzeigen. Wahlen Sie die gewünschte Signalquelle mit aus, und drücken Sie dann . (Die hervorgehobene Option wird ausgewählt, wenn das Gerät nach dem Drücken von zwei Sekunden lang nicht bedient wird.)

Wenn es sich bei dem angeschlossenen Gerät um ein USB-Gerät handelt

SieheSeite24.

Symbol auf dem Bildschirm	Beschreibung
Component	Zur Darstellung der an A angeschlossenen Geräte.
Für KDL-32S55xx/KDL-32P55xx/KDL-26S55xx/KDL-26P55xx
HDMI1,	HDMI IN 1, HDMI IN 2 oder
HDMI2 oder	HDMI IN 3
HDMI3	Zur Anzeige des an B, C oder J angeschlossenen Geräts. Digitale Video- und Audiosignale werden über das angeschlossene Gerät eingespeist. Falls das Gerät über eine DVI- Buchse verfügt, verbinden Sie die DVI-Buchse mit der Buchse HDMI IN 2, und darüber über eine DVI-HDMI- Adapterschnittstelle (nicht mitgeliefert). Verbinden Sie außer dem die Audioausgangs- buchesen des Geräts mit den Audioeingangsbuchsen der HDMI IN 2- Buchsen. Schließen Sie das Gerät an den Anschluss HDMI IN 3 an, um Fotos oder Szenen von einem Computer oder einer digitalen Videookamera anzuzeigen.

Symbol auf dem Beschreibung Bildschirm

Für KDL-22S55xx/KDL-22P55xx/
KDL-19S55xx/KDL-19P55xx

HDMI1 oder HDMI IN 1 oder HDMI IN 2
HDMI2 Zur Anzeige des an M oder N
angeschlossenen Geräts.
Digitale Video- und Audiosignale
werden über das angeschlossene
Gerät eingespeist.
Falls das Gerät über eine DVI-Buchse verfügt, verbinden Sie die
DVI-Buchse mit der Buchse
HDMI IN 1, und darüber über eine
DVI-HDMI-Adapterschnittstelle
(nicht mitgeliefert). Verbinden Sie
außer dem Audioausgangs-buchesen des Geräts mit den
Audioeingangsbuchsen der HDMI
IN 1-Buchsen.
Schließen Sie das Gerät an den
Anschluss HDMI IN 2 an, um
Fotos oder Szenen von einem
Computer oder einer digitalen
Videokamera anzuzeigen.

AV1/ AV1/ Zur Darstellung der an S- AV1 angeschlossenen Geräte.

AV2/ AV2/ Zur Darstellung der an SAV2 angeschlossenen Geräte.
PC Zur Darstellung der an G angeschlossenen Geräte.

• Es empfeihlt sich, ein PC-Kabel mit Ferritkernen wie das „Connector, D-sub 15" (Ref. 1-793-504-11, erhältlich beim Sony-Kundendienst) oder ein gleichwertiges Kabel zu verwenden.

USB Zur Darstellung der an 1 angeschlossenen Geräte.
Zur Anzeige von Fotos oder Abspielen von Musik auf einem USB-Speichermedium, das an das Fernsehgerät angeschlossen ist.
AV3 Zur Darstellung der an K angeschlossenen Geräte.
SchlieBen Sie Monogerate an den Anschluss AV3 L an.

• Achten Sie darauf, nur ein autorisiertes HDMI-Kabel mit dem HDMI-Logo zu verwenden. Wir empfehlen die Verwendung eines HDMI-Kabels von Sony.
• Wenn das mit der HDMI-Steuierung kompatible Gerät angeschlossen wird, wird die Verbindung mit dem angeschlossenen Gerät unterstützen. Beziehen Sie sich auf Seite 24, um diese Verbindung einzustellen.

Anschließlich von	Notwendige Aktion
Zugangskontroll -Modul (CAM) H	Um Pay-TV-Dienste nutzen zu konnen. Näheres dazu finden Sie in der Bedienungsanleitung Ihres CAM. Zum Verwenden des CAM entfernen Sie die „Blindkarte“ aus dem CAM-Einschub. Schalten Sie das Fernsehgerät aus, wenn Sie das CAM in den CAM-Einschub einsetzen. Wenn Sie das CAM nicht verwenden, empfeihlt es sich, die „Blindkarte“ im CAM-Einschub eingesetzt zu halten. • CAMs werden in einigen Ländern/Regionen nicht unterstützt. Wenden Sie sich an einen autorisierten Handler.
HiFi-Audio-Gerät F	Anschluss erfolgt über die Audioausgänge Ⓞ. Auf diese Weise können Sie den Ton vom Fernsehgerät über eine HiFi-Anlage wiedergeben.
Kopfhörer L	Wenn Sie den Ton des Fernsehgeräts über einen Kopfhörer horen möchten, sollen den Sie diesen über die Buchse Ⓞ anschlieben.

Zusätzliche Funktionen

Gewünschte Funktion	Notwendige Aktion
Zurück zum normalen Fernsehbetrieb	Drücken Sie DIGITAL oder ANALOG.

Verwendend des Menüss „Tools“

Drücken Sie TOOLS zur Darstellung der folgenden Optionen, wenn Sie Bilder des angeschlossenen Gerätes sehen.

Optionen	Beschreibung
Schließen	Schlieben des Menüss „Tools“.
Bild-Modus (außer PC-Eingangsmodus, USB-Eingangsmodus)	Siehe Seite 26.
Displaymodus (nur in PC-Eingangsmodus)	Siehe Seite 26.
Sound Effekt	Siehe Seite 27.
Lautsprecher	Siehe Seite 27.
H. Position (nur in PC-Eingangsmodus)	Siehe Seite 28.
V. Position (nur in PC-Eingangsmodus)	Siehe Seite 28.
Abschalttimer (außer PC-Eingangsmodus)	Siehe Seite 28.
Energie sparen	Siehe Seite 28.

Wiedergabe von Fotos/ Musik über USB

Sie können Fotos/Musikdateien, die auf einer Digitalkamera oder einem Camcorder von Sony gespeichert sind, über ein USB-Kabel oder das an das Fernsehgerät angeschlossene USB-Speichermedium abspielen.

1 SchlieBen Sie ein Unterstützunges USB-Gerät an das Fernsehgerät an.
2 Drucken Sie MENU.
3 Wahlen Sie mit 山 /山 die Option „Foto / Musik", und drucken Sie dann
4 Wahlen Sie mit 12 / 12 / 12 / 12 eine Datei oder einen Ordner, und drucken Sie dann . Wenn Sie einen Ordner auswahlen, wahren Sie eine Datei, und drucken Sie dann . Die Wiedergabe startet.

• Bei der Verwendung von „Foto“ kann die Bildqualität körnig erscheinen, da die Bilder abhängig von der Datei möglicherweise vermögen werden. Bilder füssen außer dem möglicherweise abhängig vom Bildformat und dem Seitenverhältnis nicht den gesamten Bildschirm aus.
• Bei einigen Fotodateien dauert die Anzeige bei Verwendung von „Foto“ möglicherweise etwas länger.
• Datei- und Ordnername unterstützen nur Englisch.
• Beachten Sie die folgenden Punkte, während das Fernsehgerät auf die Daten auf dem USB-Gerät zugreift: - Schalten Sie weder das Fernsehgerät noch das angeschlossene USB-Gerät aus.
  Trennen Sie nicht das USB-Kabel.
• Entfermen Sie das USB-Gerät nicht.

Die Daten auf dem USB-Gerät können beschädigt werden.

• Sony ist nicht haftbar für Schäden an oder Verlust von Daten auf dem Aufnahmemedium durch eine Fehlfunktion eines angeschlossenen Geräts oder des Fernsehgeräts.
  Die USB-Wiedergabe wird für die folgenden Foto-Dateiformate unterstützt:
• JPEG (Dateien im Format JPEG mit der Erweiterung „jpg“, die DCF 2.0 oder Exif 2.21 entsprechen)
• Wenn Sie eine Digitalkamera von Sony anschlieben, stellen Sie den USB-Verbindungsmodus der Kamera auf Auto oder „Massenspeicher". Weitere Informationen zum USB-Verbindungsmodus finden Sie in der Bedienungsanleitung der Digitalkamera.
• Die USB-Wiedergabe wird für die folgenden Musik-Dateiformate unterstützt:
• MP3 (Dateien mit der Erweiterung „mp3“, die nicht urheberrechtlich geschützt sind)

• USB Photo Viewer understands the Dateisysteme FAT16 and FAT32.

• Abhängig von den genauen Dateispezifikationen können eineige Dateien, einschließlich Dateien, die auf einem Computer bearerbeitet wurden, nicht wiedergegeben werden, auch wenn das Dateifornat unterstützt wird.

• Auf der unter aufgeführten Website finden Sieactualisierte Informationen zu kompatiblen USB-Geräten.

Verwendend der Steuerung für HDMI

Mithilfe der Steuerung für HDMI kann das Fernsehgerät dank HDMI CEC (Consumer Electronics Control) mit einem angeschlossenen Gerät kommunizieren, das die Funktion ebenfalls unterstützt. Wenn Sie beispissewein Sony-Gerät, das mit der Steuerung für HDMI kompatibel ist, über HDMI-Kabel anschließen, können Sie die beiden Geräte zusammen steuern.

Achten Sie daraufauf, das Gerät richtig anzuschreiben und die erforderlichen Einstellungen vorzunehmen.

So nehmen Sie die Einstellungen für die Steuerung für HDMI vor

Sie müssen Einstellungen für die Steuerung für HDMI sowohl am Fernsehgerät als auch am angeschlossenen Gerät vornehmen. Informationen zu den Einstellungen am Fernsehgerät finden Sie unter „HDMI-Einrichtung" auf Seite 30. Die Einstellungen am angeschlossenen Gerät schlagen Sieitte in der Bedienungsanleitung zum angeschlossenen Gerät nach.

Funktionen der Steuerung für HDMI

• Ausschalten der angeschlossenen Geräte, die an das Fernsehgerät gekoppelt sind.
• Das mit dem angeschlossenen Gerät gekoppelte Fernsehgerät wird eingeschaltet und der Eingang wird beim Starten der Wiedergabe automatisch auf das Gerät umgeschaltet.

Navigieren in den Menüs

, MENU" dient dazu, viele praktische Funktionen des Fernsehgeräts zu nutzen. Sie konnen Kanäle oder Eingangssignale einfach auswahlen und die Einstellungen Ihres Fernsehgerätes ändern.

1 Drücken Sie MENU.
2 Drucken Sie 山 / 山 zur Auswahl einer Option. Drucken Sie dann

Um das Menu auszublenden, drücken Sie MENU.

1 Digitale Favoriten*

Zeigt die Favoritenliste an (Seite 19).

2 Analog

Schaltet auf den zuletzt gesehenen analogen Sender um.

3 Digitale*

Schaltet auf den zuletzt gesehenen digitalen Sender um.

4 Digitales EPG*

Zeigt den digitalen elektronischen Programmführer (EPG) an (Seite 18).

External Eingänge

Zur Auswahl eines angeschlossenen Geräts.

Zum Sehen des gewünschten externen Eingangs wahlen Sie die Signalquelle. Drücken Sie dann

Foto/Musik

Zur Anzeige des Menü „Foto / Musik" (Seite 24).

Einstellungen

Ruft das Menu „Einstellungen“ auf, in dem Sie die meisten weiterführenden Einstellungen vornehmen können.

1 Drücken Sie 山 /山 zur Auswahl eines Menusymbols. Drucken Sie dann
2 Drücken Sie 12 / 34 / 56 / 78 zur Auswahl einer Option oder Anpassung einer Einstellung. Drücken Sie dann .

Naheres zu den Einstellungen siehe Seite 26 bis 32.

Die Optionen, die Sie anpassen konnen, variieren situationsabhängig. Nicht verfügbar Optionen sind grau deaktiviert oder werden nicht angezeigt.

• These Funktion ist in manchen Ländern/Gebieten möglichwerweise nicht verfügbar.

Bild-Einstellungen
Bild-Modus	Auswahl des Bildmodus außer bei PC als Eingangssignalquelle. „Brillant“: Für verbesserten Bildkontrast und Schärfe. „Standard“: Für Standard-Bild. Empfohlene Einstellung für den Betrieb zu Hause. „Kino“: Zum Ansehen filmbasierter Inhalte. Eignet sich am meisten zum Ansehen in einer theaterähnlichen Umgebung. „Foto“:Für Fotos.
Displaymodus (nur im PC-Modus)	Auswahl des Display-Modus für PC-Eingangsquelle. „Video“: Für Videobilder. „Text“: Für Text, Graphiken oder Tabellen. „Foto“:Für Fotos.
Ht.Grd.Licht	Zum Einstellen der Hintergrundbeleuchtung.
Kontrast	Zum Erhöhen bzw. Verringern des Bildkontrasts.
Helligkeit	Zum Aufhellen oder Abdunkeln des Bildes.
Farbe	Zum Erhöhen bzw. Verringern der Farbintensität.
Farbston	Zum Verständen bzw. Abschwächen der Grün- und Rottöne. „„Farbston“ kann nur für ein NTSC-Farbsignal eingestellt werden (z. B. USA, Videokassetten).
Bildschärfe	Zur schärferen oder weicheren Darstellung des Bilds.
Farbtemperatur	Zum Einstellen der Farbe Weiß. „Kalt“: Der Weißanteil der Farben erhält einen blauen Farbston. „Neutral“: Der Weißanteil der Farben erhält einen neutralen Farbston. „Warm“: Der Weißanteil der Farben erhält einen roten Farbston. „„Warm“ kann bei Einstellung von „Bild-Modus“ auf „Brillant“ nicht ausgewählten werden.
Dyn. NR	Zum Unterträcken des Bildauschens (Schneien) in einem schwachen Sendesignal. „Hoch/Mittel/Niedrig“, Ändern des Bildauscheffektes. „Aus“: Ausschalten der „Dyn. NR“- Funktion.
MPEG-Rauschunterrückung	Zum Verringern des Bildauschens in MPEG-komprimierten Videos.
Normwerte	Alle Einstellungen unter „Bild-Einstellungen“ mit Ausnahme von „Bild-Modus“ und „Displaymodus“ (nur im PC-Modus) werden auf die werkseitigen Einstellungen zurückgesetzt.

• „Helligkeit“, „Farbe“, „Farbston“ und „Bildschärfe“ stehen nicht zur Verfügung, wenn „Bild-Modus“ auf „Brillant“ oder „Displaymodus“ auf „Text“ gesetzt ist.

) Ton-Einstellungen

Sound Effekt	Zur Wahl des Sound-Modus. „Dynamisch“: Für bessere Verständlichkeit und naturgetreuere Musikwiedergabe werden Klarheit und Klangprüsenz verträkt. „Standard“: Klarheit, Detailreichtum und Klangprüsenz werden verträkt. „Klare Stimme“: Stimmen werden klarer wiedergegeben.
Surround	Dient zum Auswahlen des Surroundmodus. „Surround“: Für Surroundsound (nur bei Stereoaufnahmen). „Stereo Simuliert“: Fegt bei Mono-Aufnahmen einen surrounddähnlichen Effekt hinzu. „Aus“:Für normale Stereo- oder Mono-Wiedergabe.
Höhen	Zum Regel der Höhen.
Tiefen	Zum Regel der Tiefen.
Balance	Zur Verstärkung des rechten oder linken Kanals.
Normwerte	Alle Einstellungen unter „Ton-Einstellungen“ werden auf die werkseitigen Einstellungen zurückgesetzt.
Zweiton	Zur Auswahl der Laatsprecherausgabe bei Programmen in Stereoton oder bei zweisprachiger Übertragung. „Stereo“, „Mono“:Für Stereosendungen. „A“, „B“, „Mono“:Für eine zweisprachige Ausstrahlung wahren Sie „A“ für den Tonkanal 1, „B“ für den Tonkanal 2 oder „Mono“ für einen Mono-Kanal, wenn verfügbar. ·Wenn Sie andere Geräte auswahlen, die an das Fernsehgerät angeschlossen sind, sollenen Sie „Zweiton“ auf „Stereo“, „A“ oder „B“ setzen.
Autom.Lautst.	Zur Beibehaltung eines konstanten Lautzstärkeniveaus, auch wenn stufenweise Veränderungen auftreten (meist ist Werbung lauter als normale Sendungen).
Laatsprecher	An- und Ausschalten der internen Laatsprecher des Fernsehgerätes. „TV-Laatsprecher“: Die Fernsehlautsprecher sind angeschaltet, um den Ton des Fernsehgerätes durch diese zu hören. „Audiosystem“: Die Laatsprecher des Fernsehgerätes sind ausgeschaltet, um den Ton des Gerätes nur durch das über die Audioausgänge extern angeschlossene Gerät zu hören.

• „Sound Effekt“, „Surround“, „Höhen“, „Tiefen“, „Balance“, „Normwerte“ und „Autom.Lautst.“ stehen nicht zur Verfügung, wenn „Lautsprecher“ auf „Audiosystem“ gesetzt ist.

Energie sparen	Zur Auswahl des Energiesparmodus, um den Energieverbrauch des Fernsehgeräts zu reduzieren. „Standard“: Stardeinstellungen. „Reduziert“: Verringert den Energieverbrauch des Fernsehgerätes. „Bild aus“: Ausschalten des Bildes. So können Sie bei Bedarf nur den Ton hören.
TV-Standby nach Nichtbenutzung	Legt die Zeit fest (.,1 Std.“, ,2 Std.“ oder ,3 Std.“) nach der das Fernsehgerät automatisch in den Standby-Modus wechselt, wenn das Fernsehgerät für den festgelegten Zeitraum nicht bedient wird.
PC Energieverwaltung	Wenn diese Option auf „Ein“ gesetzt ist und kein PC-Signal eingeht, wechselt das Gerät in den Standby-Betrieb. Nur verfügbar über den PC-Eingang.
Normwerte	Alle Einstellungen unter „Öko“ werden auf die werkseitigen Einstellungen zurückgesetzt.

Bildformat	Zum Einstellen des Bildformats. Zu Einzelheiten zum Bildschirmformat siehe Seite 16.
Bildformat(nur im PC-Modus)	„,Autom.“ ist nur bei PAL- und SECAM-Signalen verfügbar. „Normal“: Das Bild wird in Originalgroße angezeigt. „Voll“: Das Bild wird so vergreßert, dass es den Anzeigebereich ausfüllt.
RGB H-Position	Zum Anpassen der horizontalen Position des Bildes, so dass es in der Mitte des Bildschirms angezeigt wird.
	„These Option ist nur verfügbar, wenn an den Scart-Anschlüssen //–/S–/AV1 oder /–/S–/AV2 an der Rückseite des Fernsehgeräts eine RGB-Signalquelle angeschlossen ist.
PC Einstellung	Zum Verwenden des Fernsehschirms als PC-Monitor.
	„These Option ist nur verfügbar, wenn ein PC-Signal eingeht.
	„Phase“: Zum Einstellen der Bildqualität, wenn ein Bereich des angezeigten Textes oder Bildes undeutlich ist. „Pixelbreite“: Zur horizontalen Vergroßerung/Verkleinerung des Bildes. „H. Position“: Verschieben des Bildes nach links oder rechts. „V. Position“: Verschiebt das Bild nach oben oder unter. „Normwerte“: Zurücksetzen auf die Herstellereinstellungen.
Abschalttimer	Zum Einstellen einer Zeitspanne, nach der das Fernsehgerät automatisch in den Standby-Betrieb geschaltet wird. Wenn der „Abschalttimer“ aktiviert ist, leuchtet die Anzeige (Abschalttimer) an der Vorderseite des Fernsehgeräts orange.
	„Wenn Sie das Fernsehgerät aus- und wieder einschalten, wird „Abschalttimer“ auf „Aus“ zusammen, bevor das Fernsehgerät in den Standby-Modus wechselt, erscheint eine Meldung auf dem Bildschirm.
Neuinitialisierung	Startet das Menu für die Anfangskconfiguration, in dem Sie Sprache, Land/Region und Betriebsort auswahlen und alle verfügbaren digitalen und analogen Kanäle einstehen können. Normalerweise müssen Sie diesen Schritt nicht durchführten, da bei der Installation des Gerätes Sprache und Land/Gebiet ausgewählt und die Kanäle bereits eingestellt wurden (Seite 8). Mit dieser Option können Sie den Vorgang wiederholen (z. B. erneutes Speichern von Sendern nach einem Umzug).
Sprache	Zur Auswahr der Sprache, in der die Menü angezeigt werden.
Autom. Progr. (nur im Analogmodus)	Zum Starten eines Sender-Suchlaufs nach allen analogen Sendern. Normalerweise müssen Sie diesen Schritt nicht durchführten, da bei der Installation des Gerätes die Kanäle bereits eingestellt wurden (Seite 8). Mit dieser Funktion können Sie den Vorgang jedoch wiederholen (z.B. nach einem Umzug oder um zusätzliche Sender zuuchen, die neu angegeben werden).
Programme ordnen (nur im Analogmodus)	Zum Verändern der Reihenfolge, in der die Sender im Fernsehgerät gespeichert werden.1 Drücken Sie ⋃/♀ zum Auswahlen des Kanals, den Sie in eine neue Position bringen möchen. Drücken Sie dann ⋃.2 Wahren Sie mit ⋃/♀ die neue Position für den Sender aus, und drücken Sie anschließend ⋃.
AV-Einstellungen	Ermöglicht es, jeder Gerät, das an den seitlichen oder hinteren Anschüssen angeschlossen ist, einen Name zuzuweisen. Diese Name wird dann jeweils kurz eingebrendet, wenn das Gerät ausgewähl wird.1 Wahren Sie die gewünschte Signalquelle mit ⋃/♀ aus, und drücken Sie dann ⋃.2 Wahren Sie mit ⋃/♀ eine der folgenden Optionen, und drücken Sie anschließend ⋃.· AV1 (oder AV2/AV3/HDMI1/HDMI2/HDMI3 (nur KDL-32S55xx, KDL-32P55xx, KDL-26S55xx und KDL-26P55xx)/Component/PC), VIDEO, DVD, CABLE, GAME, CAM, SAT: Verwenden Sie einen dieser gespeicherten Namen, um angeschlossenen Geräten einen Namen zuzuweisen.· „Bearb.”: Erstellung von Namen.1 Drücken Sie ⋃/♀ zur Auswahr des gewünschten Buchstabens oder der gewürschten Zahl (“ für einen Leerschrift). Drücken Sie dann ⋃.Wenn Sie versehentlich nicht das gewünschte Zeichen eingeben haben Drücken Sie ⋃/♀ zur Auswahr des nicht gewürschten Zeichens. Drücken Sie dann ⋃/♀, um das gewürschte Zeichen auszuwahlen.2 Gehen Sie wie in Schritt 1 erläutert vor, bis der Name vollständig eingegeben ist, und drücken Sie dann ⋃.
HDMI-Einrichtung	Ermöglicht dem Fernsehgerät die Kommunikation mit Geräten, die mit der Steuerung für HDMI kompatibel und an die HDMI-Buchsen am Fernsehgerät angeschlossen sind. Beachten Sie, dass auch am angeschlossenen Gerät entsprechende Kommunikationseinstellungen vorgenommen werden müssen. „Steuerung für HDMI“: Hiermit legen Sie fest, ob das Fernsehgerät und ein angeschlossenes Gerät, das mit der Steuerung für HDMI kompatibel ist, gemeinsam gesteuert werden. „Autom. Gerätabeschaltung“: Wenn diese Option auf „Ein“ gesetzt ist, wird ein angeschlossenes Gerät, das mit der Steuerung für HDMI kompatibel ist, ausgeschalten, sobald Sie das Fernsehgerät mit der Fernbedienung in den Standby-Betrieb schalten. „Autom. Einschaltung TV“: Wenn diese Option auf „Ein“ gesetz ist, schaltet sich das Fernsehgerät ein, sobald Sie ein angeschlossenes Gerät einschalten, das mit der Steuerung für HDMI kompatibel ist. „Gerätlisteactualisieren“: Dienz zum Erstellen bzw. Aktualisieren der „HDMI-Gerätliste“. Bis zu 11 kompatible Geräte konnen angeschlossen werden und bis zu 5 Geräte konnen mit einer einzigen Buchse verbunden werden. Aktualisieren Sie unbedingt die „HDMI-Gerätliste“, wenn Sie die Anschlüsse oder Einstellungenändern. „HDMI-Gerätliste“: Dienz zum Aufrufen einer Seite der angeschlossenen Geräte, die mit der Steuerung für HDMI kompatibel sind.
Grundlautstärke	Zur unabhängigen Einstellung eines Lautstärkeniveauurs für jeder Gerät, das an das Fernsehgerät angeschlossen ist.
Manuell abspeichern (nur im Analogmodus)	Dient zum Ändern der Einstellungen für die verfügbaren analogen Kanäle. Drücken Sie Ⓞ/®, um die Programm-Nummer auszuwahlen, die Sie ändern都会. Drücken Sie anschließend ⊙ .TV-SystemZur manuellen Kanalabstimmung.1 Wären Sie mit Ⓞ/®, die Option „TV-System“ und drücken Sie dann ⊙ .2 Wären Sie mit Ⓞ/®, eines der folgenden Farbfernsehsysteme und drücken Sie dann ⊙ .B/G: für westeuropäische Länder/RegionenD/K: für osteuropäische Länder/RegionenL: für FrankreichI: für Großbritannien
	„These Option ist möglichwerise nicht verfügbar. Dies hangt von der Einstellung für „Land“ (Seite 7) ab.Kanal1 Wären Sie mit Ⓞ/®, die Option „Kanal“ und drücken Sie dann ⊙ .2 Wären Sie mit Ⓞ/®, die Option „S“ (für Kabelkanäle) oder „C“ (für terrestrische Kanäle) und drücken Sie dann ⊙ .3 Stimmten Sie den Kanal wie folgt ab:Wenn Sie die Kanalnummer (Frequenz) nicht setzenDrücken Sie Ⓞ/®, um den nachsten verfügbaren Kanal zuuchen. Wenn ein Kanal gefunden wurde, stoppt dieSuche. Wenn Sie weiteruchen möchten, drücken Sie Ⓞ/”.Wenn Sie die Kanalnummer (Frequenz) setzenGeben Sie mit den Zahlentosten die Kanalnummer des gewürschten Senders oder des Videorecorders ein.4 Drücken Sie ⊙ , um zu „Bestätigen“ zu springen, und drücken Sie anschließend ⊙ .Wiederholen Sie die aufgeführten Schritte, um weitere Kanäle manuell abzustimmen.NameDient dazu, einem ausgewählten Kanal einen Name aus bis zu 5 Buchstaben oder Zahlen zuzuweisen.AFTErmöglicht die manuelle Feinabstimmung des ausgewählten Senders, falls Sie annehmen, dass die Bildqualität durch eine geringfugige Abstimmungsänderung verbessert werden kann.

Audio Filter

Zum Verbessern der Tonqualität einzeln Kanäe bei Verzerrungen von Mono-Tonsignalen. In machen Fälle können nicht standardkonforme Mono-Tonsignale bei Sendungen in Mono eine verzerrte oder unterbrochene Wiedergabe verursachen. Wenn keine Tonverzerrungen auftreten, wird empfohlen, diese Option auf der Werkseinstellung „Aus“ zu belassen.

Audio Filter"ist nicht verfügbar, wenn ,TV-System"auf ,L"eingestellt ist.

Auslassen

Zum Auslassen nicht verwendeter analoger Kanäle bei der Kanalwahl mit PROG +/-. (Mit den Zahlentasten können Sie einen ausgelassenen Kanal weiterhin auswahlen.)

Bestätigen

Speicherung der im Menu „,Manuell abspeichern“ erfolgen Einstellungen.

Digitale Einstellungen

Digitaler Suchlauf

Auto. Digital-Suchlauf

Einstellen der verfügbaren Digitalkanäle.
These Option ermitteligt das Wiedereinstellen des Fernsehgerätes nach einem Umzug oder die Suche nach neuen Kanälen, die vom Fernsehsender ausgestrahlt werden. Drücken Sie .

Programmliste editieren

Zum Entfernen gespeicherter unerwünschter digitaler Sender und zum Ändern der Reihenfolge, in der die digitalen Sender gespeichert sind.

1 Wahlen Sie mit [4]/ den Sender, den Sie entfernen oder an eine andere Position verschieben möchten. Drücken Sie die Zahlentasten zur Eingabe der dreistelligen Programm-Nummer des gewünschten Senders.
2 Entfernen von digitalen Sendern oder Ändern der Reihenfolge digitaler Sender:

So entfernen Sie einen digitalen Sender

Drücken Sie . Nach Erscheinen einer Bestätigungsmedlung drucken Sie zur Auswahl von „Ja“. Drucken Sie dann .

Soändern Sie die Reihenfolge der digitalen Sender

Drücken Sie , und wahlen Sie dann mit die neue Position für den Sender.
Drücken Sie anschließend .

3 Drucken Sie RETURN.

Manueller Digital-Suchlauf

Zur manuellen Abstimmung digitaler Sender.

1 Geben Sie mit den Zahlentasten die Nummer des Kanals ein, den Sie manuell abstammen möchten, und drücken Sie dann 12 um den Kanal abzustimmen.
2 Wenn die verfügbaren Kanäle gefunden wurden, drücken Sie , um die Programme zu speichern.

Wiederholen Sie das o. g. Procedere zum manuellen Suchlauf für weitere Kanäle.

Digitale Einstellungen

Untertitel Grundeinst.

„Untertitel Einstellung“: Bei Auswahl von „Hörbehindert“ werden eventuell visuelle Hilfen mit den Untertiteln dargestellt (wenn diese Informationen von den Fernsehsendern ausgestraht werden).

,Sprache für Untertitel": Sprachauswahl der eingeblendeten Untertitel.

Audio Grundeinstellungen

„Audio-Typ“: Umschalten auf Sendung für Hörgeschädigte, wenn „Hörbehindert" ausgewählten wurde.

„Audio-Sprache“: Auswahl der Sprache für ein Programm. Manche digitalen Sender senden Programme in mehreren Sprachen.

"Audiodeskription": Bereitstellung einer Audiobeschreibung (Erzahlung) visueller Informationen, wenn Fernsehsender diese Information ausstrahlen.

"Mischpegel": Einstellen des Ausgangspegels für den Hauptton und die Audiobeschreibung am Fernsehgerät.

• Diese Funktion ist nur dann verfügbar, wenn „Audiodeskription“ auf „Ein“ gestellt ist.

Banner-Modus

,Einfach": Darstellung von Programminformationen durch ein digitales Banner.

",Vollständig": Darstellung von Programminformationen durch ein digitales Banner und Darstellung von detailierten Programminformationen unter dem Banner.

Kindersicherung

Zum Einstellen einer Altersbegrenzung für Sendungen. Alle Sendungen, die die Altersbegrenzung überschreiben, werden nur nach korrekter Eingabe eines PIN-Codes angezeigt.

1 Geben Sie den PIN-Code mit den Zahlentasten ein.

Falls noch kein PIN-Code festgelegt wurde, wird ein PIN-Code-Eingabefeld eingebrendet. Gehen Sie nach den Anweisungen von „PIN Code“ unter vor.

2 Drücken Sie 山 /山 zur Auswahl der Altersbeschränkung oder "Ohne" (für unbeschränktes Fernsehen). Drücken Sie dann

3 Drucken Sie RETURN.

PIN Code

Erstmalige PIN-Eingabe

1 Geben Sie mit den Zahlentasten den neuen PIN-Code ein.
2 Drucken Sie RETURN.

Andern Ihrer PIN

1 Geben Sie den PIN-Code mit den Zahlentasten ein.
2 Geben Sie mit den Zahlentasten den neuen PIN-Code ein.
3 Drucken Sie RETURN.

• Der PIN-Code 9999 wird immer akzeptiert.

Technische Einstellungen

,Dienste autom. aktualisieren": Ermöglicht, dass der Fernseher neue digitale Serviceleistungen erkennt und speichert, sobald diese verfügbar sind.

„Systemaktualisierung“: Ermöglicht, dass das Fernsehgerät über die Antenne kostenlos Software-Updates ländt, falls solche verfügbar werden. Sony empfeht, diese Option auf „Ein“ zu setzen. Wenn Sie nicht möchten, dass ihre Softwareactualisiert wird, setzen Sie diese Option auf „Aus“.

„Systeminfo“: Zeigt die aktuelle Software-Version und den Signalpegel an.

„Zeitzone“: Ermöglicht eine manuelle Auswahl ihrer Zeitzone, wenn diese nicht der Standardeinstellung der Zeitzone Ihres Landes/Gebiets entspricht.

„Auto Sommer-/Winterzeit“: Aktivieren oder Deaktivieren des automatischen Umschaltens von Sommer- auf Winterzeit.

„Ein“: Automatisches Umschalten von Sommer- und Winterzeit gemäß Kalender.
„Aus“: Die Zeit wird entsprechend der durch „Zeitzone“ eingestellen Zeitdifferenz angezeigt.

CA-Modul-Einstellung

Ermöglicht die Nutzung von Pay-TV-Services, wenn ein CA-Modul (CAM) und eine View-Karte vorhanden sind. Siehe Seite 20 zur Position der Buchse (PCMCIA).

Montieren des Zubehörs (Wandhalterung)

An die Kunden:

Zum Schutz des Produkts und aus Sicherheitsgründen empfeht Sony dringend, die Installation Ihres Fernsehgerätes von Sony-Handlern oder lizenzierten Monteuren durchführten zu halten. Versuchen Sie nicht, die Montage selbst durchzuführen.

An Sony-Handler und Monteure:

Schenken Sie während der Installation sowie der regelmäßigen Wartung und Überprüfung these Products der Sicherheit ihre volte Aufmerksamkeit.

Ihr Fernsehgerät kann mit dem Wandmontagebügel SU-WL500 oder SU-WL100 (separatehaltlich) montiert werden.

• Lesen Sieitte in der mit der Wandhalterunggelieferten Anleitung nach,um die Montage richtig auszufahren.
  Schlagen Sie unter „Lösen des Tischständers vom Fernsehgerät“ (Seite 9) nach.
  Schlagen Sie unter „,Tabelle der Fernsehgeräte-Installationsabmessungen" (Seite 34) nach.
  Schlagen Sie unter „Zeichnung/Tabelle der Schrauben- und Hakenpositionen" (Seite 35) nach.

• Stellen Sie das Fernsehgerät auf den Tischänder, wenn Sie den Montagehaken befestigen.

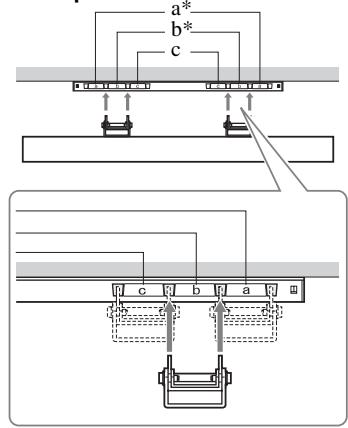

SU-WL500 für KDL-32S55xx/KDL-32P55xx

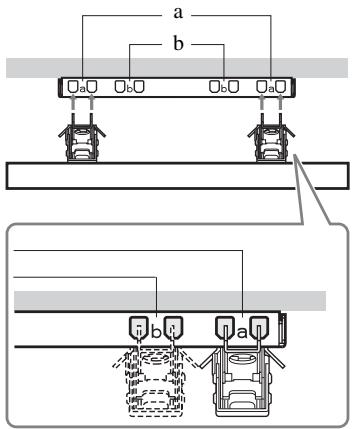

SU-WL100 für KDL-26S55xx/KDL-26P55xx/KDL-22S55xx/KDL-22P55xx/ KDL-19S55xx/KDL-19P55xx

Für die Installation these Products ist ausreichende Sachkenntnis erforderlich, besonders zur Ermittlung der Wandfestigkeit, um das Gewicht des Fernsehgerätes tragen zu konnen. Überlassen Sie die Wandmontage these Products unbedingt Sony-Handlern oder lizenzierten Monteuren, und achten Sie angemessen auf die Sicherheit während der Installation. Sony übernimmt keine Haftung für etwaige Sachschäden oder Verletzungen, die durch falsche Handhabung oder unsachgemeße Installation verursacht werden.

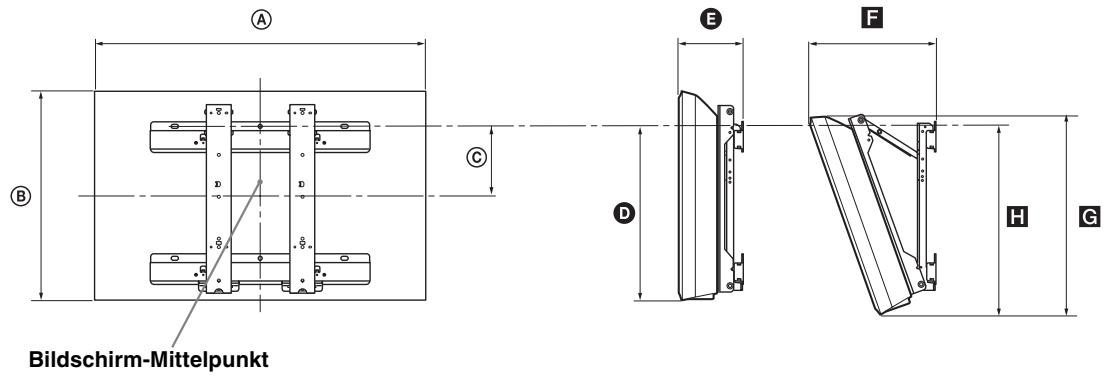

Tabelle der Fernsehgeräte-Installationsabmessungen

KDL-32S55xx/KDL-32P55xx

KDL-26S55xx/KDL-26P55xx/KDL-22S55xx/KDL-22P55xx

KDL-19S55xx/KDL-19P55xx

Einheit: cm

Modellbezeichnung	Displayabmessungen		Bildschirmitten-abmessung	Länge für jeder Montagewinkel
				Winkel (0°)		Winkel (20°)
	A	B	C	D	E	F	G	H
KDL-32S55xx/KDL-32P55xx	80,7	50,8	17,2	43	15,4	30	48,5	46,6
KDL-26S55xx/KDL-26P55xx	67,9	43,5	11,4	33,4	15,4	25,2	40,9	33,8
KDL-22S55xx/KDL-22P55xx	55,8	37	13,3	33	14	21,9	35	32,9
KDL-19S55xx/KDL-19P55xx	48,7	32,8	12,2	29,7	12,7	20,4	31,3	29,4

Die Zahlen in der obigen Tabelle können je nach der Installation gingefugig abweichen.

WARNING

Die Wand, an der das Fernsehgerämt montiert werden soll, muss in der Lage sein, mindestens das vierfache Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten" (Seite 36) angegeben.

Zeichnung/Tabelle der Schrauben- und Hakenpositionen

KDL-32S55xx/KDL-32P55xx

Modellbezeichnung	Schraubenposition	Hakenposition
KDL-32S55xx/KDL-32P55xx	e, g	c

• Die Hakenposition „a“ und „b“ kann für das in der Tabelle oben aufgeführte Modell nicht verwendet werden.

Schraubenposition

Hakenposition

KDL-26S55xx/KDL-26P55xx/KDL-22S55xx/KDL-22P55xx/KDL-19S55xx/ KDL-19P55xx

Modellbezeichnung	Hakenposition
KDL-26S55xx/KDL-26P55xx	a
KDL-22S55xx/KDL-22P55xx/KDL-19S55xx/KDL-19P55xx	b

Technische Daten

Modelbezeichnung		KDL-32S55xx/KDL-32P55xx	KDL-26S55xx/KDL-26P55xx	KDL-22S55xx/KDL-22P55xx	KDL-19S55xx/KDL-19P55xx
TV-System
Bildschirmsystem		LCD-Bildschirm (Flüssigkristall-Display)
Fernsehnorm		Je nach ausgewähltem Land/GebietAnalog: B/G/H, D/K, L, IDigital: DVB-T
Farb-/Videosystem		Analog: PAL, SECAM, NTSC 3.58, 4.43 (nur Videoeingang)Digital: MPEG-2 MP@ML
Kanalbereich		Analog: 48.25 - 855.25 MHzDigital: VHF Band III (177.5 - 226.5 MHz)/UHF E21 - E69 (474 - 858 MHz)
Tonausgabe		10 W + 10 W (effektiv)	8 W + 8 W (effektiv)	5 W + 5 W (effektiv)
Ein-/Ausgangsbuchsen
Antenne		75-Ohm-Außenantenne für VHF/UHF
→/→/S→AV1*1		21-poliger Scart-Anschluss mit Audio-/Videoeingang, RGB-Eingang, S-Videoeingang und analogemFernsehaudio/-videoausgang.
→/→/S→AV2*2		21-poliger Scart-Anschluss mit Audio-/Videoeingang, RGB-Eingang, S-Videoeingang und Audio-/Videoausgang.
COMPONENT IN		Unterstützte Formate: 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 Ohm, 0,3 V negative Sync/PB/CB: 0,7 Vp-p, 75 Ohm/PR/CR: 0,7 Vp-p, 75 Ohm
COMPONENT IN		Audio-Eingang (Kopflörbuchse)
HDMI IN 1, 2, 3*4		Video: 1080i, 720p, 576p, 576i, 480p, 480iAudio: Zwei Kanäle, linear, PCM32, 44,1 und 48 kHz, 16, 20 und 24 BitPC (siehe Seite 37)Analoge Audiobuchse (Minibuchse) (nur HDMI2) (KDL-32S55xx, KDL-32P55xx, KDL-26S55xx, KDL-26P55xx)Analoge Audiobuchse (Minibuchse) (nur HDMI1) (KDL-22S55xx, KDL-22P55xx, KDL-19S55xx, KDL-19P55xx)
AV3		Video-Eingang (Kopflörbuchse)
AV3		Audio-Eingang (Kopflörbuchse)
PC IN →		Audioausgänge (links/rechts) - CINCH
		PC-Eingang (15 D-Sub) (siehe Seite 37)G: 0,7 Vp-p, 75 Ohm, kein Sync auf Grün/B: 0,7 Vp-p, 75 Ohm/R: 0,7 Vp-p, 75 Ohm, H/V Sync: TTL-PegelPC-Audioeingang (Minibuchse)
Kopflörbuchse
USB-Anschluss
CAM-Einschub (Zugangskontrollmodul)
Stromversorgung und Sonstiges
Betriebsspannung		220-240 V Wechselstrom, 50 Hz
Bildschirmgroße		32 Zoll(ca. 80,0 cm in der Diagonalen)	26 Zoll(ca. 66,1 cm in der Diagonalen)	22 Zoll(ca. 54,8 cm in der Diagonalen)	19 Zoll(ca. 47,0 cm in der Diagonalen)
Anzeigeauflösung		1.366 Punkte (horizontal) × 768 Zeilen (vertical)
Leistungsaufnahme		135 W	110 W	60 W	55 W
Leistungsaufnahme im Standby-Modus*3		max. 0,5 W	max. 0,5 W	max. 1 W	max. 1 W
Abmessungen(B × H × T)	(mitGeräteständer)	Ca. 80,7 × 55,7 × 22,2 cm	Ca. 67,9 × 48,5 × 22,2 cm	Ca. 55,8 × 41,7 × 21,5 cm	Ca. 48,7 × 37,5 × 21,5 cm
	(ohneGeräteständer)	Ca. 80,7 × 50,8 × 9,4 cm	Ca. 67,9 × 43,5 × 9,3 cm	Ca. 55,8 × 37 × 7,9 cm	Ca. 48,7 × 32,8 × 7,9 cm
Gewicht	(mitGeräteständer)	Ca. 12,7 kg	Ca. 10,0 kg	Ca. 6,9 kg	Ca. 5,8 kg
	(ohneGeräteständer)	Ca. 11,4 kg	Ca. 8,7 kg	Ca. 6,1 kg	Ca. 5,0 kg
Mitgelieferte Teile		Siehe „1: Überprüften des Zubehörns“ auf Seite 4.
Sonderzubehör		Siehe „Montieren des Zubehörns (Wandelalterung)“ auf Seite 33.

1 Die AV1-Ausgänge stehen nur für analoges Fernsehen zur Verfügung.
2 Über die AV2-Ausgänge wird das aktuelle Bild auf dem Bildschirm ausgegeben (ausgenommen PC, HDMI, Component 1080i).
3 Die angegebene Bereitschaftsleistung ist erreicht, wenn das Fernsehgerät notwendige interne Prozesse abgeschlossen hat.
4 HDMI3 ist nur bei KDL-32S55xx, KDL-32P55xx, KDL-26S55xx und KDL-26P55xx verfügbar.

Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.

PC-Eingangs-Signalreferenzlabele fur PC IN ,HDMI IN 1,2 und 3^*

Signale	Horizontal (Pixel)	Vertikal (Zeile)	Zeilenfrequenz (kHz)	Bildfrequenz (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	VESA Richtlinien
XGA	1024	768	48,4	60	VESA Richtlinien
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA

• Der PC-Eingang these Fernsehgerats untersuitzt kein Sync-Signal auf Grün und kein zusammengesetztes Sync-Signal.
• Der PC-Eingang these Fernsehgeräts unterstützen keine Interlaced-Signale.
• Der PC-Eingang these Fernsehgeräts Unterstützung die in der o.g. Tabelle aufgeführten Signale mit 60Hz Bildfrequenz.
• HDMI3 ist nur bei KDL-32S55xx, KDL-32P55xx, KDL-26S55xx und KDL-26P55xx verfügbar.

Störungsbehebung

Überprüfen Sie, ob die Anzeige (Standby) rot blinkt.

Wenn die Anzeige blinkt

Die Selfbstdiagnosefunktion wurde aktiviert. Drücken Sie 1 an der Seite des Fernsehgerats, um das Gerät auszuschalten, trennen Sie das Netzkabel vom Gerät und wenden Sie sich an ihren Handler oder den Sony-Kundendienst.

Wenn die Anzeige nicht blinkt

1 Sehen Sie in den folgenden Tabellen nach.
2 Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben{lásst,lagen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.


Kein Bild (Bildschirm ist dunkel) und kein Ton

• Überprüfen Sie die Antennenverbindung.
• Schlieben Sie das Fernsehgerät an das Netz an und drücken Sie an der Seite des Fernsehgerätes.
• Wenn die Anzeige (Standby) rot aufleucht, drücken Sie I/

Kein Bild und keine Menüanzeige vom über Scart-Kabel angeschlossenen Gerät

• Drücken Sie zum Anzeigen der Liste der angeschlossenen Geräte. Wahlen Sie dann den gewünschten Eingang.
• Überprüfen Sie die Verbindung zwischen dem optional angeschlossenen Gerät und dem Fernsehgerät.

Doppelbilder bzw. Nachbilder tren auf

• Überprüfen Sie die Antennenverbindung.
• Überprüfen Sie Aufstellort und Ausrichtung der Antenne.

Auf dem Bildschirm ist nur Störrauschen (Schnee) zu sehen

• Überprüfen Sie, ob die Antenne defekt oder abgeknicht ist.
• Überprüfen Sie, ob die Lebensdauer der Antenne (drei bis fünf Jahre im normalen Betrieb, ein bis zwei Jahre in Meeresnähe) abgelaufen ist.

Verzerrtes Bild (gepunktete Linien oder Streifen)

• Halten Sie das Fernsehgerät fern von Quellen elektrischer Störfelder wie beispelsweise Autos, Morrädern, Föns und optischen Geräten.
• Lassen Sie beim Aufstellen angeschlossener Geräte etwas Platz zwischen dem Gerät und dem Fernsehgerät.
• Überprüfen Sie die Antennenverbindung.
• Verlegen Sie das Antennenkabel nichtiben anderen Verbindungskabeln.

Bilderrauschen beim Fernsehen

• Stellen Sie „AFT“ (Automatisches Fein-Abstommen) für betteren Bildempfang ein (Seite 30).

Es erscheinen keine schwarze oder helle Punkte auf dem Bildschirm

• Das Bild auf dem Display besteht aus Pixeln (Bildpunkten). Winzige Schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf dem Bildschirm stellen keine Fehlfungtion dar.

Bei Fernsehsendungen fehlen die Farben im Bild

Wahlen Sie „Normwerte" (Seite 27).

Keine Farben oder verwässchte Farben bei der Wiedergabe eines Signals von den COMPONENT IN-Buchsen

• Überprüfen Sie den Anschluss der COMPONENT IN-Buchsen und überprüften Sie, ob alle Stecker fest in den entsprechenden Buchsen sitzen.

Ton

Esistkein Tonzuhoren,aberdasBildistgut

• Drücken Sie + oder (Stummschalten).
• Überprüfen Sie, ob „Lautsprecher“ auf „TV-Lautsprecher“ (Seite 27) eingestellt ist.

Kanäle/Sender

Der gewünschte Sender kann nicht ausgewählten werden

• Schalten Sie zwischen Digital- und Analogmodus um, und wahren Sie den gewürschten digitalen oder analogen Sender aus.

Bei manchen Sendern erscheint kein Bild

• Es handelt sich um einen verschlusselten Kanal bzw. einen Pay-TV-Sender. Sie konnen einen solchen Sender nur empfangen, wenn Sie einen Pay-TV-Service abonnieren.
• Der Kanal wird nur für Datenübermittlung genutzt (kein Bild, kein Ton).
• Fragen Sie beim Programmanbieter direkt nach.

Digitale Kanäle werden nicht angezeigt

• Fragen Sie einen örtlichen Fachmann, ob in ihrer Gegend digital ausgestrahnte Sender empfangen werden können.
• Besorgen Sie sich eine Antenna mit higherer Verständkungsleistung.

Allgemeines

Das Fernsehgerat schaltet sich automatisch aus (wechsel in den Standby-Betrieb)

• Überprüfen Sie, ob „Abschalttimer“ (Seite 28) oder „TV-Standby nach Nichtbenutzung“ (Seite 28) aktiviert ist.
• Wenn im Fernsehmodus 15 Minuten lang kein Signal empfangen und keine Taste gedrück wird, schaltet das Fernsehgerät automatisch in den Standby-Betrieb.

Die Fernbedienung Funktioniert nicht

Tauschen Sie die Batterien aus.

Das HDMI-Gerät erscheint nicht in der „HDMI-Geräteliste"

• Vergewissern Sie sich, dass Ihr Gerät mit der Steuerung für HDMI kompatibel ist.

Wenn „Anzeigemodus Geschäft: Ein“ auf dem Bildschirm angezeigt wird

• Ihr Fernsehgerät ist auf den Modus „Geschäft“ eingestellt. Sie müssen wieder „Wohnung“ für „Betriebsort“ im Vorgang „Neuinitialisierung“ einstellen (Seite 8).

Introduction

klein chemisch afval (KCA).

Digitale elektronische programmagids (EPG)

Hiermee programme u alle digitale kanalen handmatig.

Technische instellingen

"Auto service update": De television kan neue digitale services signaleren en opslaan zodra ze beschikbaar zich.

Digitale kanalen worden nicht weergegeben
