MODE D'EMPLOI T8141 BALAY

Page 9, 10, 11, 15, 19 Fig. page 16, 17 Déployer les pages avec les figures. Nous contribuons à la protection de l’environnement en utilisant du papier de recyclage.

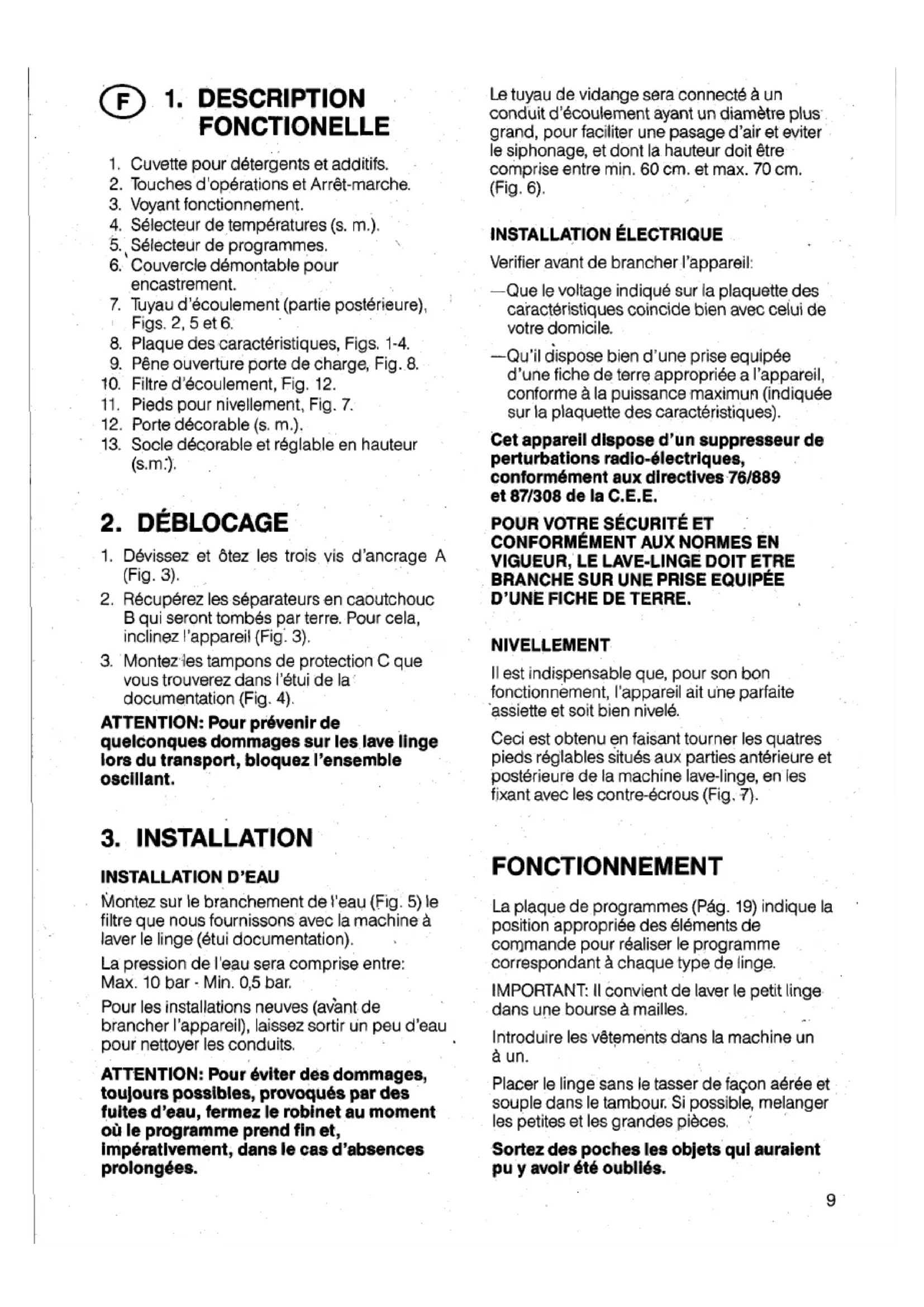

1. Cuvette pour détergents et additifs.

2. Touches d ’opérations et Arrêt-marche.

3. Voyant fonctionnement.

4. Sélecteur de températures (s. m.).

'5.' Sélecteur de programmes.

6. Couvercle démontable pour

7. Tuyau d ’écoulement (partie postérieure),

8. Plaque des caractéristiques, Figs. 1-4.

9. Pêne ouverture porte de charge, Fig. 8.

10. Filtre d’écoulement, Fig. 12.

11. Pieds pour nivellement, Fig. 7.

12. Porte décorable (s. m.).

13. Socle décorable et réglable en hauteur

1. Dévissez et ôtez les trois vis d ’ancrage A

2. Récupérez les séparateurs en caoutchouc

B qui seront tombés par terre. Pour cela, inclinez l’appareil (Fig’. 3).

3. Montez les tampons de protection C que

vous trouverez dans l’étui de la documentation (Fig. 4). ATTENTION: Pour prévenir de quelconques dommages sur les lave linge lors du transport, bloquez l’ensemble oscillant.

Montez sur le branchement de l'eau (Fig. 5) le filtre que nous fournissons avec la machine à laver le linge (étui documentation). La pression de l’eau sera comprise entre: Max. 10 bar - Min. 0,5 bar. Pour les installations neuves (avant de brancher l’appareil), laissez sortir un peu d’eau pour nettoyer les conduits. ATTENTION: Pour éviter dès dommages, tou]ours possibles, provoqués par des fuites d’eau, fermez le robinet au moment où le programme prend fin et, impérativement, dans le cas d’absences prolongées. Le tuyau de vidange sera connecté à un conduit d’écoulement ayant un diamètre plus grand, pour faciliter une pasage d’air et éviter le siphonage, et dont la hauteur doit être comprise entre min. 60 cm. et max. 70 cm. (Fig. 6). INSTALLATION ÉLECTRIQUE Vérifier avant de brancher l’appareil: —Que le voltage indiqué sur la plaquette des caractéristiques coincide bien avec celui de votre domicile. —Qu’il dispose bien d’une prise équipée d’une fiche de terre appropriée a l’appareil, conforme à la puissance maximun (indiquée sur la plaquette des caractéristiques). Cet appareil dispose d’un suppresseur de perturbations radio-électriques, conformément aux directives 76/889 et 87/308 de la C.E.E.

D’UNE FICHE DE TERRE. NIVELLEMENT Il est indispensable que, pour son bon fonctionnement, l’appareil ait une parfaite assiette et soit bien nivelé. Ceci est obtenu en faisant tourner les quatres pieds réglables situés aux parties antérieure et postérieure de la machine lave-linge, en les fixant avec les contre-écrous (Fig. 7). FONCTIONNEMENT La plaque de programmes (Pég. 19) indique la position appropriée des éléments de commande pour réaliser le programme correspondant à chaque type de linge. IMPORTANT: Il convient de laver le petit linge dans une bourse à mailles. Introduire les vêtements dans la machine un à un. Placer le linge sans le tasser de façon aérée et souple dans le tambour. Si possible, mélanger les petites et les grandes pièces. ' Sortez des poches les objets qui auraient pu y avoir été oubliés. 9Pour un plus grand soin dë votre linge et un lavage plus performant, nous vous recommandons de charger votre lave-linge avec un poids maximun de: —Linge résistant

2,0 kg, —Tissus fins et laine .

Sélecteur de programmes Il s’agit de l’élément qui établit l’ordre des opérations à réaliser dans un programme de lavage. On devra placer la lettre où le numéro correspondant au programme choisi en coincidence avec l’index duy programmateur. Il faudra toujours tourner dans le sens des aiguilles d’une montre (à droite). Sélecteur de température (s. modèles) Avec cette commande, on peut sélectionner la température de lavage à volonté, en obtenant de la sorte une infinité de programmes. Utilisation des touches. Se reporter à la page 15.

Chargement du linge —Pour ouvrir la porte de charge, déplacer la poignée latéralement vers la gauche et sans la lâcher tirez la vers vous pour ouvrir (Fig. 8). —Introduisez le linge dans la machine lave- linge suivant le type de tissu. —Fermez la porte en y exerçant une pressiôn jusqu’à obtention d’une fermeture correcte. Dosage de la lessive —Pour des raisons économiques et' fonctionnelles (afin d’éviter des excès possibles de mousse, surtout dans les eaux tendres), dosez la lessive en fonction de la quantité de linge à laver, de son degré de saleté, de la dureté de-l’eau et d’après les indications du fabricant sur le paquet de lessive. —Sur la plaque de programmes (pag. 19) on indiqué le quantité maximal de lessive pour charge complété et de l’eau très dureté. SIGNALISATIONS BACS A PRODUITS (Fig, 9)

Lavage Adoucissants —Dosez la lessive et les additifs dans les compartiments indiqués sur la Flaque des Programmes, sans jamais dépasser le niveau MAX. indiqué sur les reliefs internes du compartiment pour assouplissant. Sélection du programme —Sélectionnez le programme choisi, en faisant tourner la commande dans le sens indiqué sur la Fig. 10 (à droite). Cette commande devra être toujours tournée la machine étant arrêtée. —Sélectionnez (s. modèles) la température les plus appropriées pour le type de linge que vous allez laver (Plaque programmes). —Appuyez sur la touche de l’option choisie. —Appuyez sur la touche de MARCHE-ARRÊT pour mettre en fonctionnement le lave-linge (Fig. 11). Si vous voulez arrêter à tout instant ou à la fin du programme, appuyez sur la touche MARCHE-ARRÊT. ATTENTION: Avant d’ouvrir la porte de charge, arrêtez le lave-linge, pour cela, appuyez sur la touche MARCHE-ARRÊT, et attendez environ 2 minutes. 4 ' ENTRETIEN Nettoyage de la machine à laver —Utiliser des produits de nettoyage ménager sans solvants et non abrasifs. —Pour des raisons de sécurité, ne pas nettoyer l’appareil avec un jet d’eau. Filtre d’ecoulement (Fig. 12) Sa fonction est de protéger la pompe de vidange contre d’eventuels ob|ets oubliés dans les vêtements (pièces de monnaie, boutons, clés, épinglés, etc). Son nettoyage sera donc rendu nécessaire en fonction de la fréquence avec laquelle on utilisera le lave-linge, ainsi que du type de tissu. Pour usage normal, nous conseillons d’en faire une révision tous les deux mois. Pour cela, procédez de la façon suivante: 10—Débranchez le lave-linge du réseau. —Fermez le robinet d’entrée de l’eau. —Mettez en place sous le filtre un récipient pour recueillir l’eau ayant pu rester à ¡’intérieur. —Eliminer de a chanibre de la pompe d’écoulement les restes d’effllures ou les petits objets y ayant été retenus tout au Jong du temps. —Remettre le couvercle de la pompe en . place. Veillez à ce que le couvercle el soit bien fermé et étanche.

Cuvette détergent-additifs Procédez périodiquement au nettoyage des restes de lessive qui se seraient déposée sur les différentes parties de la cuvette. Son extraction s’effectue en tirant sur le compartiment mobile vers l’extérieur. Une fois cette partie mobile retirée, procédez à son nettoyage avec une brosse et de l’eau courante. N’oubliez, pas de nettoyer également la partie fixe qui est demeurée dans la machine et de sécher avec un torchon l'eau qui aurait pu tomber sur le meuble du lave-linge. Filtres d’entrée de l’eau Chacun d’entre eux se trouve à une extrémité d u tuyau d'entrée de l'eau. Il convient d’effectuer leur nettoyage tous les 2 ou 3 mois ou lorsqu’on observera que l’entrée de l'eau est lente. Pour cela, extraire le filtre de l’intérieure de la buse où se visse le tuyau, dans la partie postérieure de la machine. On trouve l’autre filtre en dévissant lë bout du tuyau qui est raccordé à la prise d’eau. Il faut les nettoyer sous un jet d’eau en inversant leur position par rapport au courant, conformément à l’habituel dans le lave-linge (Fig. 13). Si l’obstruction persiste on peut s’aider d'une petite brosse (Fig. 13). PETITES PANNES Tous les lave-linge ont fait l'objet d’une révision avant de sortir d’usine. Cependant, si vous observez une anonalle quelconque, avant d’appeler le service après-vente consultez les informations fournies ci-après et essayez d'y remédier vous-même. En effet même pendant la période de garantie, certains travaux de réparations sont susceptibles de vous être facturés (voir les conditions de garantie).

1. Vérifiez qu’il y a de la tension dans le

réseau (branchez une lampe quelconque).

2. Vérifiez que la porte de charge est bien

3. Vérifiez que le robinet de l’eau est bien

4. Vérifiez que les filtres du tuyau d’entrée '

d’eau ne sont pas obstrués.

5. Si le lave-linge ne se vide pas, vérifiez:

— que e tuyau de vidange n’est pas plié. —que la touche FLOT (arrêt avec de l’eau dans la cuve) n’est pas poussée. —que le filtre d’écoulement ne comporte pas d’objets ou d’excès d’effilochures. SI vous devez prendre contact avec notre service après-vente, veuillez communiquer la référence du produit (E-Nr) et le numéro de fabrication (FD). Vous trouverez ces indications sur la plaque des caractéristiques se trouvant dans le cadre dé la fenêtre de chargement ouverte, et dans l’espace encadré en gras de la plaque signalétique situeé au dos de l’appareil. RENSEIGNEMENTS TECHNIQUES Largeur

Poids approximatif... Capacité en linge sec Tension réseau Fusible Pression d’eau

60 cm. 53/50 cm. (s. m.) 85 cm. 72/80 kg. (s. m.) suivant la plaquette des caractéristiques 0,5 + .10 bar 11(GB) 1. FUNCTIONAL DESCRIPTION

viv \§°r Coton avec prélavage White cotton w. prewash

\60/ Coton couleurs résistantes White nylon 3 3 60 4,5 250

Synthétiques résistants Coloured nylon-polyester 4 60 4,5 250

Coton couleurs délicates Cotton linen or rayon 4 5 40 4,5 250

1 * * * * r Rinçage avec essorage Rinse and long spin

Synthét. couleurs résistant. Synthetic colourfast
