Caractéristiques	Détails
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	15 programmes, incluant lavage rapide, délicat, et laine
Dimensions (HxLxP)	85 x 60 x 55 cm
Poids	75 kg
Type de chargement	Chargement frontal
Écran	Affichage LED
Système de sécurité	Protection contre les débordements, verrouillage enfant
Consommation d'eau	44 litres par cycle
Garantie	2 ans

FOIRE AUX QUESTIONS - L75478FL AEG

Que faire si ma machine à laver AEG L75478FL ne s'allume pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé, car la machine ne s'allume pas si le couvercle est ouvert.

Pourquoi ma machine à laver AEG L75478FL ne remplit-elle pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'arrivée d'eau n'est pas bouché.

Ma machine à laver AEG L75478FL fait un bruit anormal pendant le cycle de lavage. Que faire ?

Vérifiez que la machine est de niveau et que les pieds sont bien ajustés. Assurez-vous également qu'il n'y a pas d'objets étrangers dans le tambour ou le filtre.

Comment résoudre un code d'erreur sur ma machine à laver AEG L75478FL ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, un redémarrage de la machine ou une vérification des connexions peut résoudre le problème.

Pourquoi ma machine à laver AEG L75478FL ne sèche-t-elle pas correctement les vêtements ?

Vérifiez que le programme de séchage est bien sélectionné et que la charge de linge ne dépasse pas la capacité maximale. Assurez-vous également que le filtre à peluches est propre.

Comment nettoyer le tambour de ma machine à laver AEG L75478FL ?

Utilisez un programme de nettoyage à vide avec un produit spécial pour le nettoyage des machines à laver, en suivant les instructions du fabricant.

Puis-je laver des vêtements délicats dans ma machine à laver AEG L75478FL ?

Oui, sélectionnez le programme approprié pour les vêtements délicats afin de protéger vos tissus. Vérifiez également les étiquettes des vêtements pour des instructions spécifiques.

Que faire si ma machine à laver AEG L75478FL ne finit pas le cycle de lavage ?

Vérifiez si le couvercle est bien fermé et si la machine n'est pas déséquilibrée. Un redémarrage de la machine peut également aider à résoudre le problème.

MODE D'EMPLOI L75478FL AEG

Lorsque vous contactez le service après-vente, assurez-vous de fournir les données suivantes. Ces informations se trouvent sur la plaque signalétique.

Modèle

PNC

Numéro de série

Les symboles suivants sont utilisés dans ce manuel :

Avertissement - Informations importantes sur la sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications

Pour des résultats parfaits

Merci d'avoir choisi ce produit AEG. Nous l'avons créé pour vous offrir la(meilleure) performance pour une longue durée, avec des technologies innovantes qui vous simplifient la vie - autant de caractéristiques que vous ne trouverez sûrement pas sur d'autres appareils. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser au mieux votre appareil.

Dans la boutique en ligne d'AEG, vous trouvez tout ce qu'il vous faut pour que vos appareils AEG fonctionnent parfaitement. Sans oublier une vaste gamme d'accessoires conçus et fabriqués selon les critères de qualité les plus élevés qui soient, des articles de cuisine spécialisés aux range-couverts, des porte-bouteilles aux sacs à linge délicats...

Visitez la boutique en ligne sur www.aeg.com/shop

-Produits - Brochures - Notices d'utilisation - Dépannage - Informations sur le service après-vente

www. aeg. com

Consignes de sécurité

Lisez attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

• Pour votre propre sécurité et la sécurité de votre appareil
• Pour le respect de l'environnement
• Pour le bon fonctionnement de l'appareil.

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil avait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou utilisation.

Securite des enfants et des personnes vulnerables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Ne laissez pas les emballages à portée de main des enfants. Risque d'asphyxie ou de blessure.
• Ne laissez pas les détergents à portée de main des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Avant de fermer la porte de l'appareil, assurez-vous que ni enfants ni animaux domestiques ne soient à l'intérieur du tambour.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

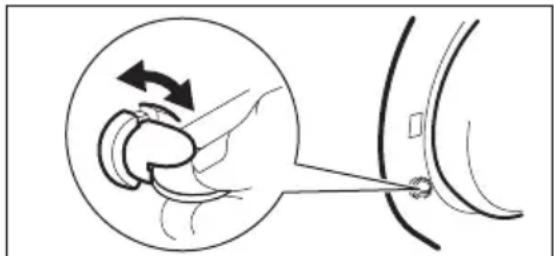

Sécurité enfants

• Lorsque ce dispositif est activé, vous ne pouvez pas fermer le hublot. Ceci évite d'enfermer un enfant ou un animal dans l'appareil par accident.

Pour activer ce dispositif, tournez-le dans le sens des aiguilles d'une montre jusqu'à ce que la rainure soit horizontale. Pour désactiver ce dispositif, tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à ce que la rainure soit verticale.

Consignes générales de sécurité

• N'utilisez pas cet appareil pour un usage professionnel, à des fins commerciales ou industrielles. Cet appareil est destiné à un usage domestique normal.
• Ne modifiez jamais les caractéristiques de cet appareil. Risque de bles-sure ou d'endommagement de l'appareil.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Risque d'explosion ou d'incendie.
• à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis,... tout objet métallique du linge. Les objets durs et tranchants peuvent endommager l'appareil.
• Ne touchez à la vitre de la porte eils à chargement frontal).

Entretien et nettoyage

• Mettez l'appareil à l'arrêt et débranchez-le électriquement.
• N'utilisez pas l'appareil sans filtre. Contrôlez que le filtre est correctement installé. Une mauvaise installation peut provoquer des fuites d'eau.

Installation

• L'appareil est lourd, prenez des précautions quand vous le déplacez.
• Ne transportez pas votre appareil sans mettre en place les pièces de protection pour le transport. Transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par choc.
• Ne branchez pas un appareil endommagé.

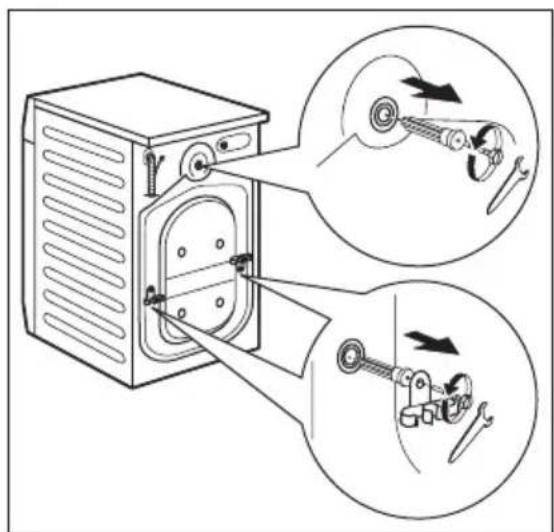

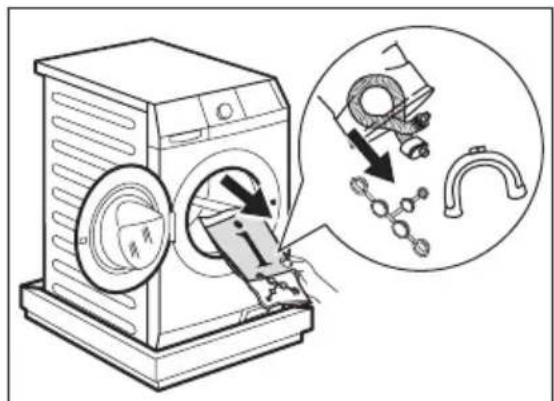

• Retirez impérativement les pièces de protection mises en place pour le transport avant la première mise en fonctionnement.
• Pendant l'installation et avant tout entretien ou intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.
• L'installation électrique, hydraulique et l'installation de l'appareil doivent être effectuées par un professionnel qualifié. Vous éviterez ainsi des risques mobiliers, immobiliers et corporels.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambience est inférieure à 0°C.
• Si l'appareil est installé sur un sol moquette, assurez-vous que la moquette (ou le tapis) n'obstrue pas les ouvertures, situées dans le bas de l'appareil, qui sont prévues pour la ventilation. Réglez les pieds pour disposer

d'un espace suffisant entre l'appareil et la surface moquettée.

Raccordement à l'arrivée d'eau

• Ne raccordez pas l'appareil avec des tuyaux anciens, déjà utilisés. Utilisez uniquement des tuyaux neufs. Veillez à ne pas endommager les tuyaux d'arrivée d'eau.
• Ne raccordez pas l'appareil à des conduites neuves ou qui n'ont pas été utilisées depuis longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation d'eau.
• Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux et les raccords ne fuient pas.

Branchement électrique

Assurez-vous que l'appareil est relié à la terre. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. - Utilisez toujours une prise antichoc correctement installée. - L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple. Risque d'incendie. - Ne remplacez et ne modifiez jamais le câble d'alimentation. Contactez votre service après-vente. Veillez à ne pas endommager la fiche et le câble d'alimentation. - Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Ne tirez pas sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la prise de courant.

Mise au rebut de l'appareil

1. Débranche l'appareil.
2. Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
3. Éliminez le dispositif de verrouillage de porte. Ceci évite d'enfermer un

enfant ou un animal dans l'appareil par accident. Il existe un risque d'asphyxie (uniquement pour les appareils à chargement frontal).

Matériaux d'emballage

Recyclez les matériaux portant le symbole.

Déposez les emballages dans les conteneurs prévus à cet effet.

Conseils écologiques

Pour préserver l'environnement et utiliser moins d'eau et d'énergie, suivez ces instructions :

• Réglez un programme sans prélavage pour laver du linge normalement sale.
• Commencez toujours un programme de lavage avec une charge maximale de linge.
• Si nécessaire, utilisez un détachant quand vous régalez un programme à basse température.
• Pour utiliser la quantité correcte de produit de lavage, vérifie la durée

de l'eau de votre système domestique

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Dimensions Largeur / Hauteur / Pro-fondeur		605 / 850 / 605 mm
Profondeur totale 640 mm
Raccordement électri-que :	Tension	230V
	Puisance totale	2200 W
	Fusible	10A
	Fréquence	50 Hz
Pression de l'eau d'ali-mentation	Minimale 0,5 bars (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Arrivée d'eau 1)	Eau froide
Charge maximum Coton 7 kg
Vitesse d'essorage Maximale 1400 tr/min (L 75478 FL)
		1600 tr/min (L 75678 FL)

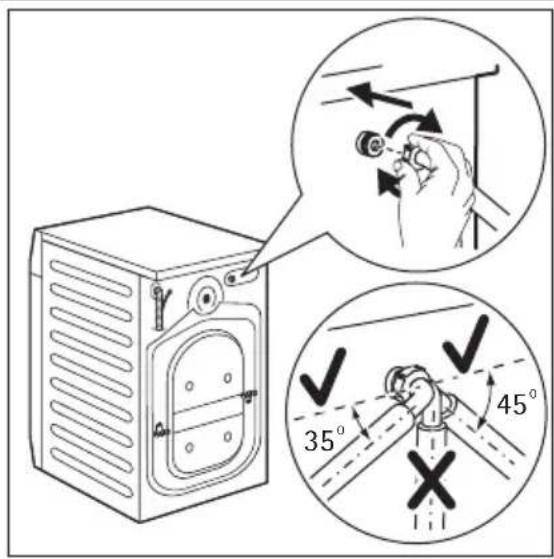

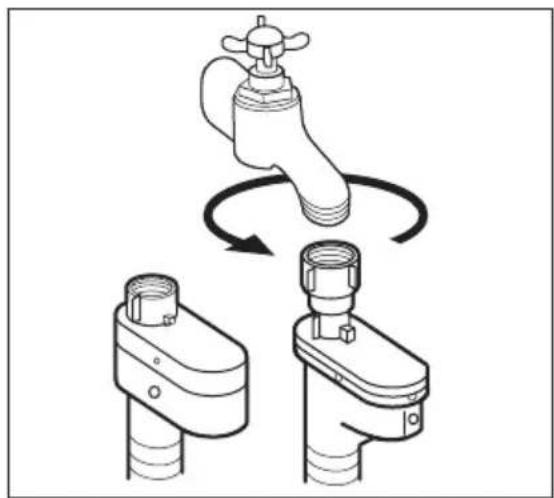

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

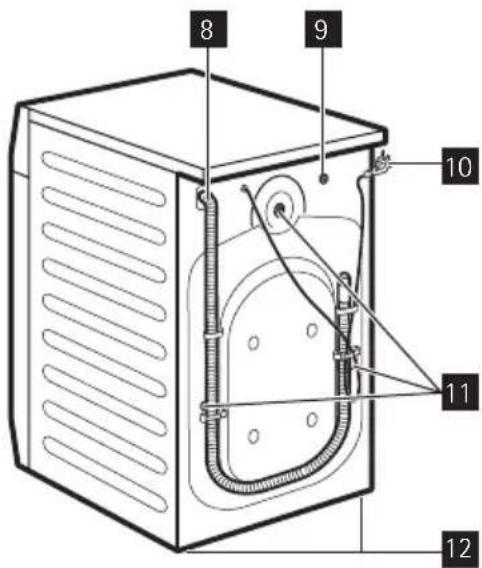

Description de l'appareil

1 Plan de travail 2 Distributeur de produit de lavage 3 Bandeau de commande 4 Poignée de la porte 5 Plaque signalétique 6 Pompe de vidange 7 Pieds pour que l'appareil soit de niveau

8 Tuyau de vidange 9 Tuyau d'arrivée d'eau 10 Câble d'alimentation électrique 11 Dispositifs de protection 12 Pieds pour que l'appareil soit de niveau

Accessions

1 Clé

Pour retirer les dispositifs de protection.

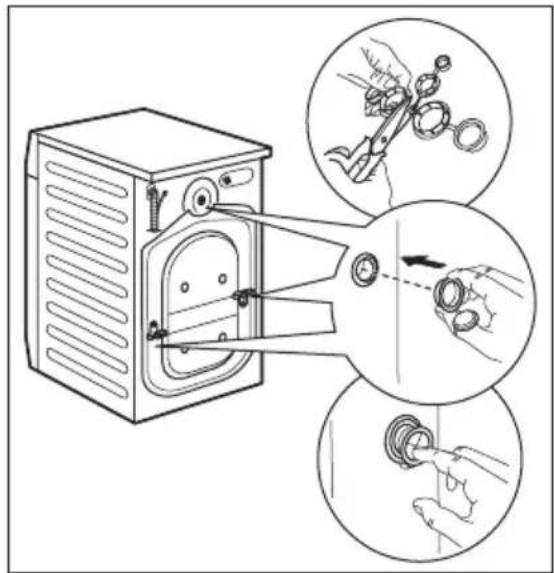

2 caches en plastique

Pour boucher les orifices situés à l'arrière de l'appareil après avoir retiré les dispositifs de protection.

Pour éviter toute fuite éventuelle

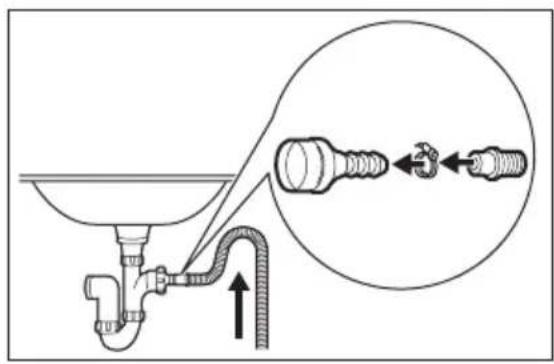

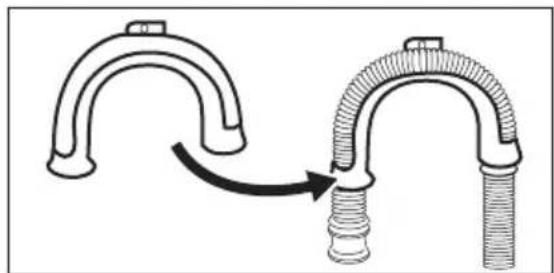

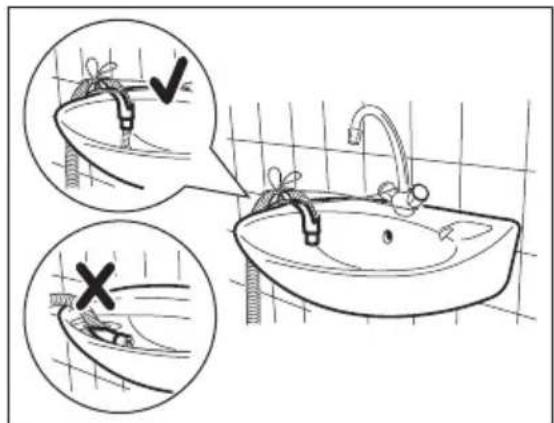

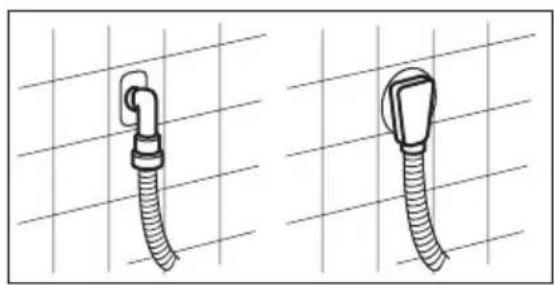

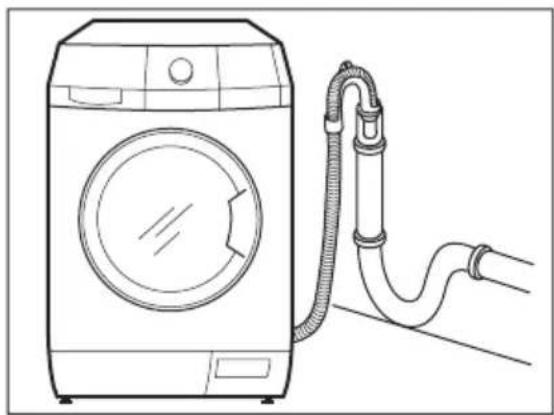

Guide en plastique

Pour relier le tuyau de vidange au bord d'un évier.

Bandeau de commande

1 Touche Marche/Arrêt (Aan/Uit - Marche/Arrêt) 2 Manette de sélection des programmes 3 Écran 4 Touche Départ/Pause (Start/Pauze - Départ/Pause) 5 Touche Départ différé (Startuitstel - Départ Différé) 6 Touche Gain de temps (Tijd Besparen - Gain de Temps) 7 Touche Rincage plus (Extra Spoelen - Rincage+) 8 Touche Taches (Vlekken - Taches) 9 Touche Essorage réduit (T/min.) 10 Touche Température (Temp. °C)

Touchemarche/arret

Appuyez sur cette touche pour activer ou désactiver l'appareil. Un signal sonore retentit lorsque l'appareil est activé.

Écran 3

La fonction AUTO OFF désactive automatiquement l'appareil pour réduire la consommation d'énergie :

• Avant d'appuyer sur la touche 4, vous ne devez pas avoir utilisé le lave-linge pendant cinq minutes. Appuyez sur la touche 1 pour remettre l'appareil en fonctionnement.
• 5 minutes après la fin du programme. Reportez-vous au paragraphe « À la fin du programme ».

PROGRAMMATEUR 2

Tournez cette manette pour sélectionner un programme. Le voyant correspondant au programme s'allume.

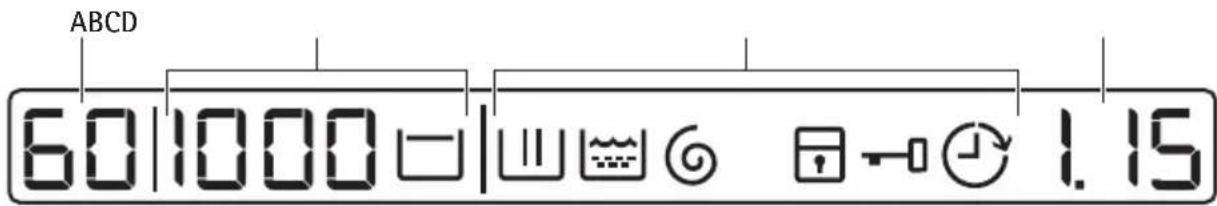

L'afficheur indique :

A • La température maximum du programme.
B • La vitesse d'essorage par défaut du programme. • Les symboles « Exclusion d'essorage »1) et « Arrêt cuve pleine ».
C • Les symboles de l'écran.2)
Symboles Description
IIJ	Phase du lavage
	Phase du rinçage
	Phase de l'essorage
	Sécurité enfants
	Vous ne pouvez pas ouvrir la porte de l'appareil quand ce symbole est allumé. Vous ne pouvez ouvrir la porte de l'appareil que quand ce symbole est étant. Si le programme est terminé mais que le symbole reste al-lumé: • Il y a de l'eau dans le tambour. • La fonction « Arrêt cuve pleine » est activée.
Départ différé
D • Durée du programme Une fois que le programme a démarré, cette durée diminue par étapes de 1 minute. Départ différé Quand vous appuyez sur le touche Départ différé, l'écran indique l'heure du départ différé. Codes d'alarme En cas de dysfonctionnement de l'appareil, l'écran affiche des codes d'alarme. Reportez-vous au chapitre « En cas d'anomalie de fonctionnement ». Erreur L'écran affiche ce message pendant quelques secondes si: - Vous avez sélectionné une fonction qui n'est applicable pour ce programme. - Vous avez changé le programme pendant son fonctionnement. Le voyant de la touche Départ/Pause clignote. Quand le programme est terminé.

1) Uniquement disponible pour le programme Essorage/Vidange.

2) Les symboles s'affichent à l'écran quand la phase ou la fonction concernée est programmée.

Touché départ/pause 4

Appuyez sur la touche 4 pour lancer ou interrompre le programme.

Touché départ différé 5

Appuyez sur la touche 5 pour retarder le départ d'un programme de 30 minutes à 20 heures.

TOUCHE GAIN de temps 6

Appuyez sur la touche 6 pour réduire la durée d'un programme.

• Appuyez une fois pour programmer un cycle de lavage avec une « Durée réduite » pour les articles peu sales.
• Appuyez deux fois pour programmer un cycle de lavage « Rapide » pour les articles très peu sales.

Certains programmes n'acceptent qu'une seule de ces deux fonctions.

Toucherincageplus

Appuyez sur la touche 7 pour ajouter des phases de rinçage à un programme.

Utilisez cette fonction pour les personnes allergiques aux produits de lavage et dans les régions où l'eau est douce.

Touchetaches 8

Appuyez sur la touche 8 pour ajouter la phase Taches à un programme.

Utilisez cette fonction pour le linge très taché.

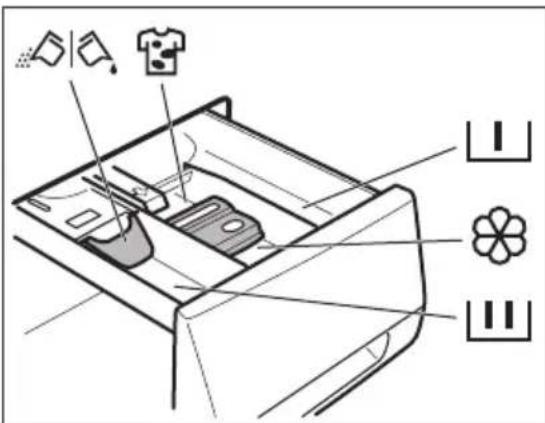

Quand vous programmez cette fonction, placez le détachant dans le compartiment

Cette fonction allonge la durée du programme.

Cette fonction n'est pas compatible avec des températures inférieures à 40°C.

TOUCHE essorage 9

Appuyez sur cette touche pour :

• Réduire la vitesse maximale de la phase d'essorage du programme sélectionné.

L'écran n'affiche que les vitesses disponibles pour le programme sélectionné.

• Désactiver la phase d'essorage.
• Activer la fonction « Arrêt cuve pleine ». Sélectionnez cette fonction pour éviter que les tissus ne se froissent. L'appareil ne vidange pas l'eau quand ce programme est terminé.

- - -	La phase d'essorage est désactivée.
□	La fonction « Arrêt cuve pleine » est activée.

Touchetempérature 10

Appuyez sur la touche 10 pour modifier la température par défaut.

-- = eau froide

Fonction des signaux sonores.

Des signaux sonores retentissent lorsque :

• le lave-linge est mis en fonctionnement.
• le lave-linge est mis à l'arrêt.
• Les touches sont activées.
• Le programme est terminé.
• Le lave-linge fonctionne mal. Pour désactiver/activer les signaux sonores, appuyez simultanément sur la touche 8 et sur la touche 7 pendant 6 secondes.

Si vous désactivez les signaux sonores, ils ne continueront à retentir que lorsque les touches sont activées et lorsque l'appareil présente une anomalie.

Fonction sécurité enfants

Cette fonction empêche les enfants de jouer avec le bandeau de commande.

• Pour activer la fonction, appuyez sur la touche 10 et sur la touche 9 en même temps jusqu'à ce que l'écran affiche le symbole.
• Pour dés e symbole s’éteigne. Vous pouvez activer la fonction :
• Avant d'appuyer sur la touche Départ/Pause 4 : l'appareil ne peut pas démarrer.
• Après avoir appuyé sur la touche Départ/Pause 4, toutes les touches et

Le sélecteur de programmes est désactivé.

Fonction rinçage plus permanente

Avec cette fonction, vous pouvez conserver la fonction Rincage plus en permanence quand vous sélectionnez un nouveau programme.

Pour activer la fonction, appuyez sur la touche 6 et sur la touche 5 en même temps jusqu'à ce que le voyant de la touche 7 s'allume. Pour désactiver la fonction, appuyez sur la touche 6 et sur la touche 5 en même temps jusqu'à ce que le voyant de la touche 7 s'éteigne.

Programme Température	Type de charge Charge max.	Description du cycle	Fonctions
Katoen - Blanc/ Couleurs Koch/Bunt Cottons 95° - Froid	Coton blanc et cou-leur articles normale-ment sales.max. 7 kg	Lavage Rinçage Essorage	RéDUCTION D'ESSORAGE ARRÊT CUVE PLEI-NE TACHES PLUS RINCAGE PLUS GAIN DE TEMPS1)
Katoen + Voorwasa - Coton + Préla-ge Koch/Bunt + Vorwäsche Cottons + Prewash 95° - Froid	Coton blanc et cou-leur articles très sa-les.max. 7 kg	Prélavage Lavage Rinçage Essorage	RéDUCTION D'ESSORAGE ARRÊT CUVE PLEI-NE TACHES PLUS RINCAGE PLUS GAIN DE TEMPS1)
Extra Stil - Extra Si-lence Extra Leise Extra Silent 95° - Froid	Coton blanc et cou-leur articles normale-ment sales.max. 7 kg	Arrêt avec de l'eau dans la cuve Rinçage Essorage	TACHES PLUS RINCAGE PLUS GAIN DE TEMPS1)
Synthetica - Syn-thétiques Pflegeleicht Synthetics 60° - Froid	Synthétiques ou ti-sus mélangés articles normalement sales.max. 4 kg	Lavage Rinçage Essorage court	RéDUCTION D'ESSORAGE ARRÊT CUVE PLEI-NE TACHES PLUS RINCAGE PLUS GAIN DE TEMPS1)
Sport Intensief Sport Sport Intensiv Sport Intensive 60° - Froid	Synthétiques ou ti-sus mélangés articles très sales.max. 4 kg	Prélavage Lavage Rinçage Essorage court	RéDUCTION D'ESSORAGE ARRÊT CUVE PLEI-NE TACHES PLUS RINCAGE PLUS GAIN DE TEMPS1)
Strijkvrij - Repassa-ge Facile2) Leichtbügeln Easy Iron 60° - Froid	Synthétiques, articles normalement sales.max. 4 kg	Lavage Rinçage Essorage court	ARRÊT CUVE PLEI-NE RINCAGE PLUS GAIN DE TEMPS
Fijne Was - Délicats Feinwässche Delicates 40° - Froid	Textiles délicats comme l'acrylique, la viscose, le polyester, normalement sales.max. 4 kg	Lavage Rinçage Essorage court	RéDUCTION D'ESSORAGE ARRÊT CUVE PLEI-NE TACHES PLUS RINCAGE PLUS GAIN DE TEMPS1)
Wol/Zijde - Laine/SoieWolle / SeideWool / Silk40° - Froid	Articles en laine lavo-bles en machine. Lai-nages et tissues déli-cats lavables à la main (portant le symbole « lavage à la main »).max. 2 kg	LavageRinçageEssoragecourt	RéDUCTIOND'ESSORAGEARRÊT CUVE PLEI-NE
Centrifugeren/Pompen - Essora-ge /Vidange3)Schleudern / Pum-penSpin / Drain	Tous tissuesLa charge maximum est fonction du type de lessive.	VidangePhase d'esso-rage à la vites-se maxi.	RéDUCTIOND'ESSORAGESANS ESSORAGE
Spoelen - RincageSpülenRinse	Articles lavés à la main.	Un rincageavec additifEssorage	RéDUCTIOND'ESSORAGEARRÊT CUVE PLEI-NERINÇAGE PLUS4)
Gordijnen - Ri-deauxGardinenCurtains40° - Froid	Sélectionnez ce pro-gramme pour laver des rideaux. Il ajoute automatiquement la phase de prélavage pour dépoussierer les rideaux.Ne mettez pas de produit de lavage dans le comparti-ment de prélavage.max. 2 kg	PrélavageLavageRinçageEssoragecourt	RéDUCTIOND'ESSORAGEARRÊT CUVE PLEI-NERINÇAGE PLUS
Jeans60° - Froid	Tous les articles en jean. Les articles en jersey conçus avec des matières hi-tech. max. 7 kg	LavageRinçageEssoragecourt	RéDUCTIOND'ESSORAGEARRÊT CUVE PLEI-NERINÇAGE PLUSGAIN DE TEMPS1)
Kort Intiensief - In-tensifSchnell IntensivQuick intensive60°-40°	Programme de lava-ge rapide pour du cotton blanc ou cou-leur grand teint et des textiles mélan-gés peu sales.max. 5 kg	LavageRinçageEssorage	RéDUCTIOND'ESSORAGEARRÊT CUVE PLEI-NERINÇAGE PLUS
20 Min. - 3 kg40°-30°	Linge en coton etsynthétiques articleslégèrement sales ouportés une seule fois.max. 3 kg	LavageRinçageEssoragecourt	RéDUCTIOND'ESSORAGE
Super Eco5)Froid	Tissus mélangés (co-ton et synthétiques).max. 3 kg	LavageRinçageEssorage	RéDUCTIOND'ESSORAGEARRÊT CUVE PLEI-NE RINCAGE PLUS
Eco6)ÉnergiesparenCottons Economy60° - 40°	Coton blanc et cou-leur bon teint (arti-cles normalement sa-les).max. 7 kg	LavageRinçageEssorage	RéDUCTIOND'ESSORAGEARRÊT CUVE PLEI-NE TACHES PLUS RINCAGE PLUSGAIN DE TEMPS

1) Si vous sélectionnez la fonction Extra Rapide, nous recommandons de réduire la charge de linge. Vous pouvez conserver une charge pleine, mais les résultats de lavage ne seront pas aussi satisfaisants. 2) Phase de lavage et d'essorage douce pour éviter de froisser le linge. L'appareil effectue des rincages supplémentaires. 3) Par défaut, la phase de la vitesse d'essorage est réglée pour les articles en coton. Réglez la vitesse d'essorage. Assurez-vous qu'elle corresponde au linge. Pour sélectionner le programme VIDANGE uniquement, sélectionnez la fonction SANS ESSORAGE. 4) Appuyez sur la touche RINCAGE SUPPLÉMENTAIRE pour ajouter des rincages. Avec une vitesse d'essorage peu élevée, l'appareil effectue des rincages délicats et un essorage bref. 5) Réglez ce programme pour réduire la durée et la consommation d'énergie et d'eau. 6) Réglez ce programme pour obtenir de bons résultats de lavage et réduire la consommation d'énergie. La durée du programme de lavage est prolongée.

VALEURS DE CONSOMMATION

Programme1)		Consommation d'énergie (KWh)2)	Consommation d'eau (litres)2)
Coton blanc 95 °C 2.4 73
Coton 60 °C 1.5 69
Coton 40 °C 0.90 69
Synthétiques 40 °C 0.55 48
Délicats 40 °C 0.65 58
Laine/Lavage à la main 30 °C 0.35 57
Programmes pour l'économie d'énergie
Coton 60 °C ÉCO3)		0.91 49
Coton 40 °C ÉCO3)		0.70 49
Programme1)		Consommation d'énergie (KWh)2)	Consommation d'eau (litres)2)
i	Les programmes Coton 60 °C ÉCO et Coton 40 °C ÉCO sont les programmes coton standard pour le linge en coton normalement sale. Il sont adaptations au nettoyage du linge en coton normalement sale et ce sont les programmes les plus efficaces en termes de consommation d'eau et d'énergie pour le lavage de ce type de linge en coton. La température réelle de l'eau peut être différente de la température indiquée pour le cycle.

1) Consultez l'écran pour la durée du programme. 2) Les informations relatives à la consommation représentées dans ce tableau sont indicatives. Elles peuvent varier en fonction de la quantité et du type de linge, de la température de l'eau d'alimentation et de la température ambience. 3) Il s'agit du programme standard pour les instituts de tests. Il est conforme à la norme EN60456.

Avant la première utilisation

1. Pour activer le système d'essorage, versez 2 litres d'eau dans le compartment pour le lavage principal.
2. Versez une petite quantité de lessive dans le compartiment pour le lavage principal. Sélectionnez et faites

tes démarrer un programme pour coton à vide à la température la plus élevée qui soit afin de vider le tambour et la cuve de toute possibilité évènement.

Utilisation du lave-linge

1. Ouvrez le robinet d'arrivée d'eau.
2. Branchez l'appareil au secteur.
3. Appuyez sur la touche 1 pour activer l'appareil.
4. Introduisez le linge dans l'appareil.
5. Utilisez la quantité correcte de produit de lavage et d'additifs.
6. Sélectionnez et lancez le programme de lavage en fonction de la charge et du degré de salissure.

Chargement du LINGE

1. Ouvrez la porte de l'appareil.
2. Placez les articles un à un dans le tambour en les dépliant le plus possible.

possible. Assurez-vous de ne pas surcharger le tambour.

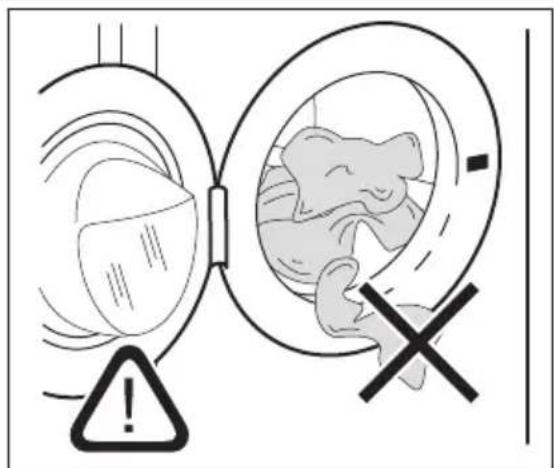

1. Fermez la porte de l'appareil.

Assurez-vous de ne pas coincer de linge entre le joint et la porte. Risque de fuite d'eau ou de détérioration du linge.

AJOUT du produit de LAVAGE et des additifs

U	Compartment à lessive pour la phase de prélavage et le pro- gramme de trempage Ajoutez la lessive pour le prélavage et le trempage avant le dé- part du programme.
U	Compartment pour la phase de lavage Si vous utilisez de la lessive liquide, versez-la immédiatement avant de démarrer le programme.
⊗	Compartment des additifs liquides (assouplissant, amidon). Versez le produit dans le compartment avant de démarrer le pro- gramme.
MAX	Niveau de quantité maximum pour les additifs liquides.
ü	Compartment du détachant Versez le produit dans le compartment et programmez l'options Taches avant de démarrer le programme.
ük	Languette pour lessive en poudre ou liquide Tournez-la (vers le haut ou vers le bas) en position correcte pour utiliser la lessive en poudre ou liquide.
i	Respectez toujours les instructions figurant sur l'emballage des lessives.

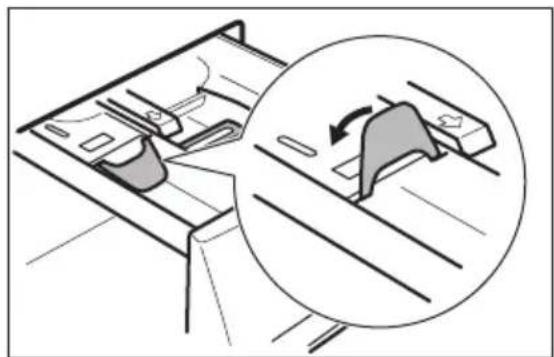

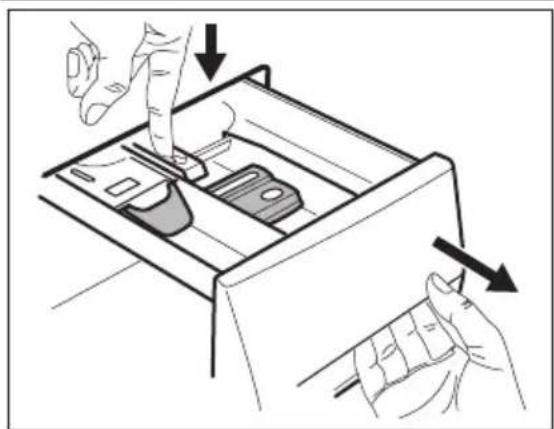

Vérifiez la position de la languette.

1. Tirez le panier supérieur jusqu'à la butée.
2. Poussez le levier vers le bas pour enlever le distributeur.

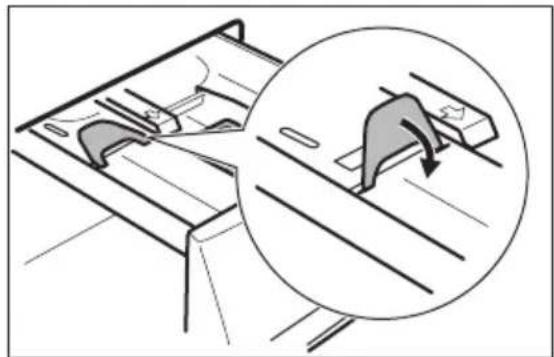

1. Pour utiliser de la lessive en poudre, tournez la languette vers le haut.

1. Dosez les produits de lavage et l'adoucissant.
2. Fermez soigneusement le distributeur du produit de lavage. Assurez-vous que la languette ne bloque pas la fermeture de la porte.
3. Pour utiliser de la lessive liquide, tournez la languette vers le bas.

Avec la languette en position BASSE:

• N'utilisez pas de lessives liquides gélatineuses ou épanches.
• N'insérez pas de lessive liquide au-delà de la limite figurant sur la languette.
• Ne sélectionnez pas de phase de pré lavage.
• Ne sélectionnez pas la fonction Départ différé.

Réglage et DEPART d'un programme

1. Tournez le sélecteur de programmes. Le voyant correspondant s'allume.
2. Le voyant de la touche 4 clignote en rouge.
3. L'écran affiche la température et la vitesse d'essorage par défaut. Pour modifier la température et/ou la vitesse d'essorage, appuyez sur les touches correspondantes.
4. Sélectionnez les fonctions compatibles. Le voyant de la fonction sélectionnée s'allume ou l'écran affiche le symbole correspondant.
5. Appuyez sur la touche 4 pour lancer le programme. Le voyant de la touche 4 est allumé.

Interruption d'un programme

1. Appuyez sur la touche 4. Le voyant clignote.
2. Appuyez à nouveau sur la touche 4. Le programme de lavage se poursuit.

1. Appuyez sur la touche 1 pour annuler le programme et désactiver l'appareil.
2. Appuyez à nouveau sur la touche 1 pour activer l'appareil. Maintenant, vous pouvez régler un nouveau programme de lavage.

L'appareil ne se vidange pas.

Modification d'une fonction

Vous ne pouvez modifier que quelques fonctions avant qu'elles soient actives.

1. Appuyez sur la touche 4. Le voyant clignote. 2. Modifiez la fonction réglée.

Selectionnez le départ différé.

1. Appuyez plusieurs fois sur la touche 5 jusqu'à ce que le délai du départ

différé souhaité apparaisse sur l'afficheur. Les symboles correspondants apparaissent.

1. Appuyez sur la touche 4, le décompte du départ différé commence.

Lorsque le décompte est terminé, le programme démarre automatiquement.

Avant d'appuyer sur la touche 4 pour démarrer le lave-linge, vous pouvez annuler ou modifier le réglage du départ différé. Vous ne pouvez pas régler le départ différé avec le programme Vapeur.

Annulez le départ différé

1. Appuyez sur la touche 4. Le voyant correspondant clignote.
2. Appuyez sur la touche 5 à plusieurs reprises jusqu'à ce que l'écran indique 0'.
3. Appuyez sur la touche 4. Le programme démarre.

OUVREZ la porte.

Lors du fonctionnement d'un programme ou du départ différé, la porte de l'appareil est verrouillée.

• L'appareil se met à l'arrêt automatiquement.
• Les signaux sonores retentissent. Le symbole 0 apparait sur l'affiche. Le voyant de la touche Départ/Pause s'éteint.
• Le symbole de verrouillage de la porte s'éteint.
• Appuyez sur la touche 1 pour arrêter l'appareil. La fonction économique d'énergie met automatiquement l'appareil à l'arrêt 5 minutes après la fin du programme.

Pour ouvrir la porte de l'appareil :

1. Appuyez sur la touche 4. Le symbole de verrouillage de la porte disparaît de l'écran.
2. Ouvrez la porte de l'appareil.
3. Fermez la porte de l'appareil et appuyez sur la touche 4. Le programme ou le départ différé se poursuit.

Si la température et le niveau de l'eau dans le tambour sont trop élevés, le symbole de verrouillage de la porte reste affiché et il est impossible d'ouvrir la porte. Pour ouvrir la porte, respectez la procédure suivante:

1. Mettez à l'arrêt l'appareil.
2. Attendez quelques minutes.
3. Assurez-vous qu'il n'y a pas d'eau dans le tambour.

Si vous mettez à l'arrêt l'appareil, il est nécessaire de sélectionner de nouveau le programme.

Lorsque vous remettez l'appareil en fonctionnement, le dernier programme sélectionné s'affiche à l'écran. Tournez le sélecteur pour choisir un nouveau cycle.

• Sortez la lessive de l'appareil. Vérifiez que le tambour est vide.
• Laissez la porte entrouverte pour éviter la formation de moisissures et l'apparition de mauvaises odeurs.
• Fermez le robinet d'arrivée d'eau.

Le programme de lavage est terminé, mais il y a de l'eau dans le tambour :

• Le tambour tourne régulièrement pour éviter que le linge ne se froisse.
• Le hublot reste verrouillé. Vous devez vidanger l'eau pour ouvrir le hublot.

Pour vidanger l'eau :

1. Si besoin est, diminuez la vitesse d'essorage.
2. Appuyez sur la touche DEPART/ PAUSE 4. L'appareil vidange et essore.
3. Une fois le programme terminé et le symbole de verrouillage de la porte éteint, vous pouvez ouvrir la porte.
4. Mettez à l'arrêt l'appareil.

L'appareil vidange et essore automatiquement au bout d'environ 18 heures.

Chargement du LINGE

• Répartissez le linge entre : blanc, couleur, synthétiques, délicats et laine.
• Respectez les instructions de lavage qui figurent sur les étiquettes des vêtements.
• Ne lavez pas ensemble les articles blancs et en couleur.
• Certains articles en couleur peuvent déteindre lors des premiers lavages. Il est recommandé de les laver séparément lors des premiers lavages.
• Boutonnez les taies d'oreiller, fermez les fermétures à glissière et à pression et les crochets. Attachez les ceintures.
• Videz les poches des vêtements et dépliez-les.
• Tournez vers l'intérieur les tissus multi-couches, la laine et les articles portant des illustrations imprimées.
• Enlevez les taches.
• Lavez avec un produit spécial les taches incrustées.
• Traitez les rideaux avec précautions. Enlevez les crochets et placez les rideaux dans un sac de lavage ou une taie d'oreiller.
• Ne lavez pas dans l'appareil :
• Le linge sans ourlet ou déchiré
• Les soutien-gorges à armatures.
• Utilisez un sac de lavage pour les articles très petits.
• Un très petite charge peut provoquer des problèmes d'équilibre pendant la phase d'essorage. Si cela se produit, répartissez manuellement les articles dans la cuve et lancez à nouveau la phase d'essorage.

TACHES tenaces

Pour certaines taches, l'eau et les produits de lavage ne suffisent pas. Il est recommandé d'éliminer ces taches avant de mettre les articles dans l'appareil.

Des détergeants spéciaux sont disponibles. Utilisez le détergeant spécial adapté au type de tache et au tissu.

Produits de LAVAGE et additifs

Utilisez uniquement des produits de lavage et des additifs spécialement conçus pour les lave-linge. - Ne mélangez pas différents types de produits de lavage. - Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage. - Respectez les instructions qui se trouvent sur les emballages de ces produits. Utilisez les produits adaptés au tissu, à la température du programme et au niveau de salissure. - Si vous utilisez des produits de lavage liquides, ne sélectionnez pas la phase de prélavage. - Si votre appareil ne dispose pas d'un distributeur de produit de lavage avec volet, ajoutez les produits de lavage avec une boule doseuse.

DURETE De l'eau

Si, dans votre région, la dureté de l'eau est élevée ou modérée, il est recommandé d'utiliser un adoucisseur d'eau pour les lave-linge. Dans les régions où l'eau est douce, il n'est pas nécessaire d'utiliser un adoucisseur d'eau.

Pour connaître la dureté de l'eau dans votre région, prenez contact avec l'organisme local de distribution d'eau. Respectez les instructions qui se trouvent sur les emballages de ces produits.

Ces échelles d'équivalence mesurent la dureté de l'eau :

• Degrés allemands (°dH).
• Degrés français (°TH).
• mmol/l (millimole par litre - unité internationale de mesure de la dureté de l'eau).
• Degrés Clarke.

Tableau de dureté de l'eau

Niveau Type		Dureté de l'eau
		°dH °T.H. mmol/l Degrés			Clarke
1	douce	0-7	0-15	0-1,5	0-9
2	moyenne	8-14	16-25	1,6-2,5	10-16
3	dure	15-21	26-37	2,6-3,7	17-25
4	très dure	>21	>37	>3,7	>25

Avertissement

Déconnectez l'appareil de l'alimentation électrique avant de le nettoyer.

Detartrage de l'appareil

L'eau du robinet contient du calcaire. Si cela s'avère nécessaire, utilisez un adoucisseur d'eau pour éliminer le tartre.

Utilisez un produit spécifique conçu pour les lave-linge. Respectez les instructions inscrites sur l'emballage par le fabricant.

Procédez séparément d'un lavage de linge.

Nettoyage externe

Nettoyez l'appareil uniquement à l'eau savonneuse chaude. Séchez complètement toutes les surfaces.

Attention

N'utilisez pas d'alcool, de solvants ou de produits chimiques.

Entretien régulier

Avec les programmes à basse température, il est possible que certains produits de lavage restent dans le tambour. Procédez à un entretien régulier. Pour ce faire :

• Videz le linge du tambour.
• Sélectionnez le programme de lavage pour le coton le plus chaud. Utilisez une quantité correcte de poudre de lavage dotée de propriétés biologiques.

Après chaque lavage, laissez la porte ouverte pendant un moment pour éviter les moisissures et les mauvaises odeurs.

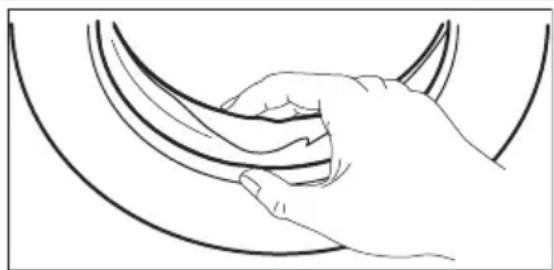

JOINT du HUBLOT

Examinez régulièrement le joint et enlevez tous les objets situés à l'intérieur.

Tambour

Examinez régulièrement le tambour pour éviter la formation de calcaire ou de particules de rouille.

N'utilisez que des produits spéciaux pour éliminer les particules de rouille du tambour.

Pour ceci :

• Nettoyez le tambour à l'aide d'un produit spécial inox.
• Mettez en route un programme coton court à température maximale avec une petite quantité de lessive.

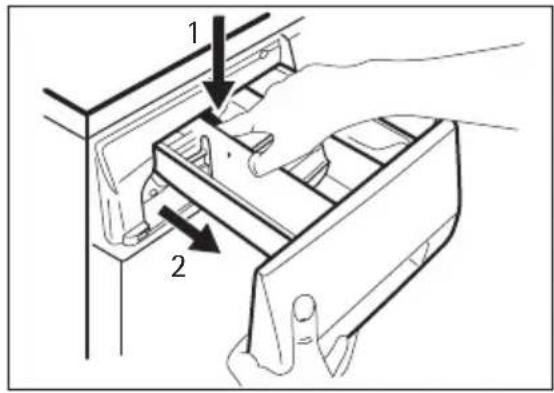

Pour nettoyer le distributeur :

1. Appuyez sur le levier.
2. Sortez le panier.

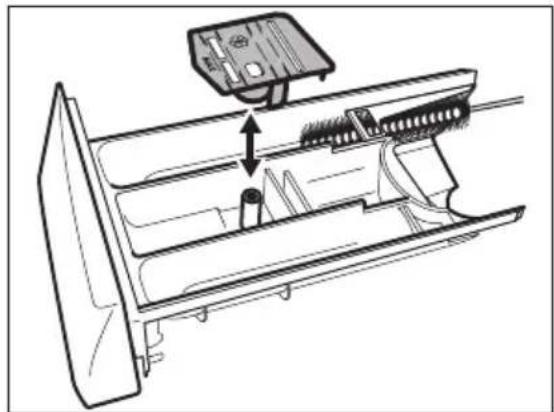

1. Retirez la partie supérieure du compartiment de l'additif liquide.
2. Nettoyez tous les éléments sous l'eau courante.

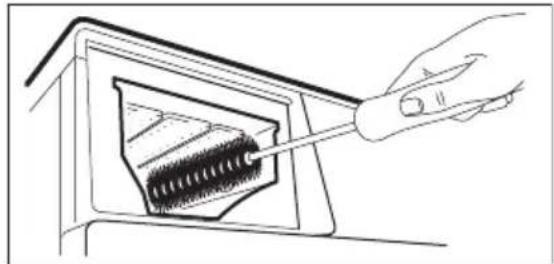

1. Nettoyez le logement du panier à l'aide d'une brosse.
2. Remettez le panier dans son logement.

POMPE de vidange

Examinez régulièrement la pompe de vidange et assurez-vous qu'elle est propre.

Nettoyez la pompe si :

• L'appareil ne vidange pas.
• Le tambour ne tourne pas. L'appareil fait un bruit inhabituel car la pompe de vidange est bloquée.
• Un code d'alarme s'affiche en raison du problème de vidange.

Avertissement

1. Débranchez l'appareil électriquement.
2. Ne retirez pas le contrôle pendant que l'appareil fonctionne. Ne nettoyez pas la pompe de vidange si l'eau de l'appareil est chaude. L'eau doit être froide pour que vous puissiez nettoyer la pompe de vidange.

Pour nettoyer la pompe de vidange :

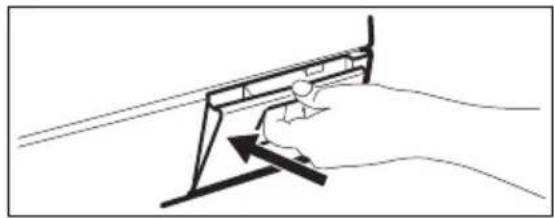

1. Ouvrez le volet de la pompe.

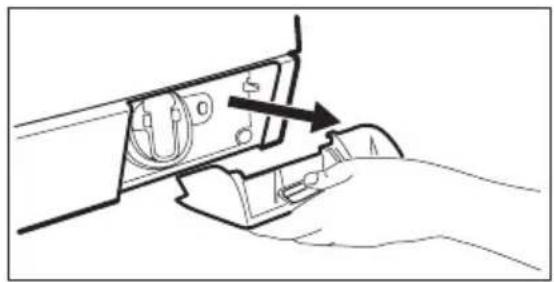

2. Enlevez la languette en tirant dessus.

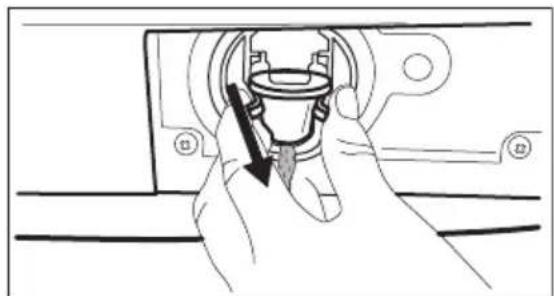

3. Insérez un récipient sous le panier de la pompe de vidange pour recueillir l'eau qui s'écoule.

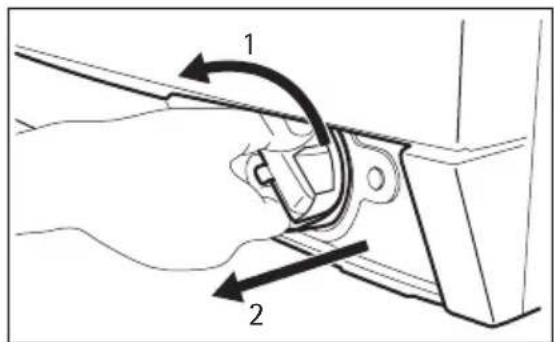

4. Appuyez sur les deux leviers et tirez la conduite de vidange vers l'avant pour évacuer l'eau.
5. Lorsque le récipient est rempli, remettez la conduite de vidange en place et videz le récipient. Répétez les étapes 4 et 5 jusqu'à ce que l'eau ne s'écoule plus de la pompe de vidange.
6. Tirez la conduite de vidange vers l'arrière et tournez le filtre pour l'enlever.

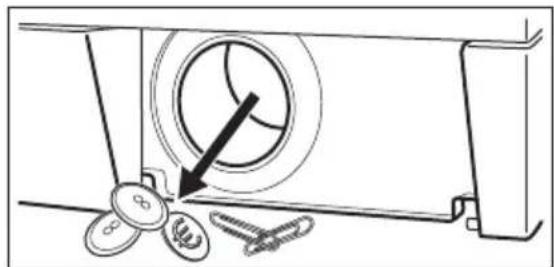

7. Enlevez les peluches et les objets de la pompe.

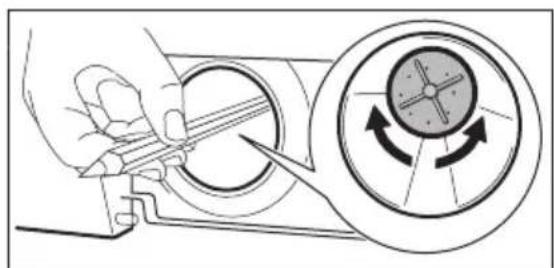

8. Assurez-vous que la turbine de la pompe tourne. Si ce n'est pas le cas, contactez votre service après.

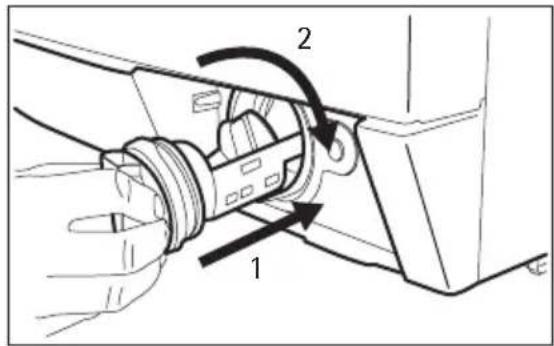

1. Nettoyez le filtre sous l'eau courante et remettez-le en place dans la pompe en l'insérant dans les glissières prévues spécialement à cet effet.
2. Assurez-vous de visser correctement le filtre pour empêcher les fuites.
3. Replacez la languette et fermez le volet de la pompe de vidange.

Le filtre du TUYAU d'arrivee d'eau et le filtre de la soupape

Il peut être nécessaire de nettoyer les filtres lorsque :

L'appareil n'est pas approvisionné en eau. L'appareil met du temps à s'approvisionner en eau.

Le voyant de la touche 4 clignote et l'alarme correspondante s'affiche. Consultez le paragraphe « En cas d'anomalie de fonctionnement ».

Avertissement

Débranche l'appareil électrique.

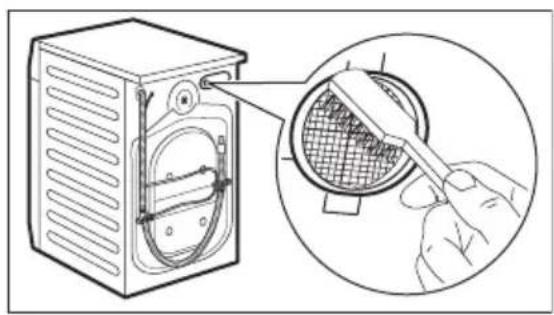

Pour nettoyer les filtres du tuyau d'arrivée d'eau :

1. Fermez le robinet d'arrivée d'eau.
2. Retirez le tuyau d'arrivée d'eau du robinet d'arrivée d'eau.

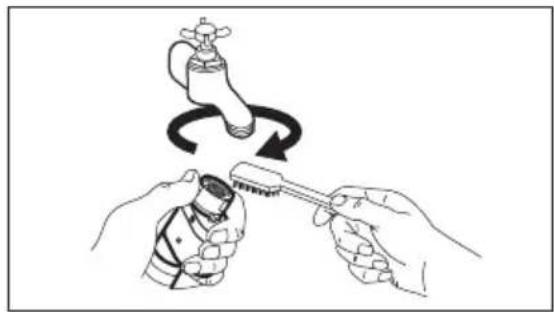

3. Nettoyez le filtre de tuyau à l'aide d'une petite brosse dure.

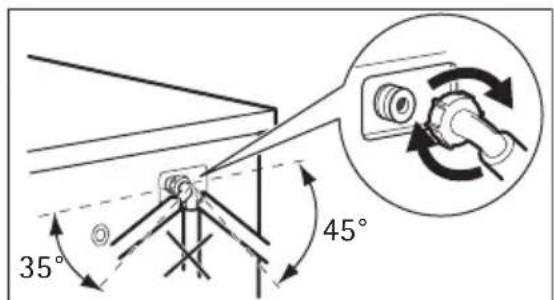

4. Retirez le tuyau d'alimentation situé à l'arrière de l'appareil.
5. Nettoyez le filtre de la soupape à l'aide d'une petite brosse dure ou d'un chiffon.
6. Réinstallez le tuyau d'alimentation. Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter toute fuite.
7. Ouvrez le robinet d'arrivée d'eau.

Vidange d'urgence :

L'appareil ne vidange pas à cause d'une anomalie de fonctionnement.

Si cela se produit, procédez aux étapes (1) à (6) du paragraphe « Pour nettoyer la pompe de vidange »

Nettoyez la pompe, si besoin.

Remettez la conduite de vidange en place et fermez le volet de la pompe de vidange.

Lorsque vous appliquez la procédure de vidange d'urgence, vous devez reactiver le système de vidange :

1. Versez 2 litres d'eau dans le compartiment pour le lavage principal.
2. Démarrez le programme pour vider l'eau.

Precautions CONTRE le GEL

Si l'appareil est installé dans un local dans lequel la température peut être négative, évacuez toute l'eau restant dans le tuyau d'alimentation et la pompe de vidange.

1. Débranchez l'appareil du secteur.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez le tuyau d'arrivée d'eau.
4. Placez les deux extrémités du tuyau d'alimentation dans un récipient et laissez l'eau s'évacuer du tuyau.
5. Contrôlez la pompe de vidange. Reportez-vous à la procédure de vidange d'urgence.
6. Une fois que la pompe de vidange est vide, réinstallez le tuyau d'alimentation.

Avertissement

Assurez-vous que la température est supérieure à 0°C avant d'utiliser l'appareil à nouveau. Le fabricant ne pourrait être tenu pour responsable en cas de dommages dus aux basses températures.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme. Dans un premier temps, essayez de trouver une solution au problème (réreportez-vous au tableau). Si vous n'y parvenez pas, contactez votre service après-vente.

Dans certains cas, le signal sonore retentit et l'écran affiche un code d'alarme :

• E10 - L'appareil n'est pas approvisionné en eau.
• E20 - L'appareil ne vidange pas.
• E40 - La porte de l'appareil est ouverte ou ne se ferme pas correctement. EFO - Le système de sécurité antidébordement s'est déclenché.

Avertissement

Mettez l'appareil à l'arrêt avant de procéder aux vérifications.

Problème Cause possible Solution possible
L'appareil n'est pas approvisionné en eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
Le tuyau d'arrivée d'eau est endommagé.		Assurez-vous que le tuyau d'arri- vée d'eau n'est pas endommagé.
Les filtres situés dans le tuyau d'arrivée d'eau sont bouchés.		Nettoyez les filtres. Reportez- vous au chapitre « Entretien et nettoyage ».
Le robinet d'arrivée d'eau est obstrué ou in-crusté de tartre.		Nettoyez le robinet d'arrivée d'eau.
Le tuyau d'arrivée d'eau n'a pas été raccordé cor- rectement.		Vérifiez que le tuyau est bien rac- cordé.
La pression d'eau est trop BASSE.		Contactez votre compagnie loca- le de distribution des eaux.
L'appareil ne vi-dange pas.	Le tuyau de vidange est endommagé.	Assurez-vous que le tuyau de vi-dange n'est pas endommagé.
Le filtré de la pompe de vidange est obstrué.		Nettoyez le filtré de la pompe de vidange. Reportez-vous au chapi- tre « Entretien et nettoyage ».
Le tuyau de vidange n'a pas été raccordé correc- tement.		Vérifiez que le tuyau est bien rac- cordé.
Un programme de lava- ge sans phase de vidan- ge a été sélectionné.		Sélectionnez le programme vi-dange.
La fonction « Arrêt cuve pleine » est activée.		Sélectionnez le programme vi-dange.

Problème Cause possible Solution possible
La porte de l'appa-reil est ouverte ou ne se ferme pas correctement.	Fermez la porte correctement.
Le système de sécurité anti-débor-dement s'est dé-clenché.	Débranchez l'appareil.Fermez le robinet d'arrivée d'eau.Contactez votre service après-venture.
La phase d'essorage ne fonctionne pas.	La phase d'essorage est désactivée.Sélectionnez le programme d'essorage.
Le filtré de la pompe de vidange est obstrué.	Nettoyez le filtré de la pompe de vidange.Reportez-vous au chapi-tré « Entretien et nettoyage »
Problèmes d'équilibrage de la charge de linge.	Répartissez manuellement les articles dans la cuve et lancez à nouveau la phase d'essorage.
Le programme ne démarre pas.	La fiche du cable d'alimentation n'est pas branchée à la prise de courant.Insérez la fiche dans la prise sec-teur.
Un fusible a disjoncé dans la boîte à fusibles de votre habitation.	Remplacez le fusible.
Vous n'avez pas appuyé sur la touche 4.	Appuyez sur la touche 4.
La fonction Départ diffé ré est sélectionnée.	Pour démarrer immédiatement le programme, annulez le départ différé.
La sécurité enfants est activée.	Désactivez la Sécurité enfants.
Il y a de l'eau sur le sol.	Fuites sur les raccords des tuyaux d'arrivée d'eau.Vérifiez que les raccords sont biens serrerés.
Fuites sur la pompe de vidange.	Vérifiez que le filtré de la pompe de vidange est biens serreré.
Le tuyau de vidange est endommagé.	Assurez-vous que le tuyau d'arri-vée d'eau n'est pas endommagé.
Impossible d'ouvrir la porte de l'appa-reil.	Le programme de lavage est en cours.Laissez le programme de lavage se terminer.
Il y a de l'eau dans le tambour.	Sélectionnez le programme Vidange ou Essorage.

Problème Cause possible Solution possible
L'appareil fait un bruit inhabituel.	L'appareil n'est pas de niveau.	Mettez l'appareil de niveau. Consultez le paragraphe « Installation ».
Vous n'avez pas retiré	l'emballage et/ou les boulons de transport.	Retirez l'emballage et/ou les boulons de transport. Consultez le paragraphe « Installation ».
La charge est très petite. Ajoutez plus de linge dans le tambour.
L'appareil se rem-plit d'eau et vidan-ge immédiate-ment.	L'extrémité du tuyau de vidange est placée trop bas.	Assurez-vous que le tuyau de vidange est dans une position cor-recte.
Les résultats de la-vage ne sont pas satisfaisants.	Le produit de lavage que vous utilisez n'est pas suffisant ou n'est pas ajustat.	Augmentez la quantité de produit de lavage ou utilisez-en un autre.
Vous n'avez pas enlevéles taches tenaces avant de laver le linge.		Utilisez des produits spéciaux pour Traits les taches tenaces.
Une température incor-recte a été sélectionnée.		Veillez à selectionner la tempéra-ture correcte.
Charge de linge trop im-portante.		Réduisez la charge de linge.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si d'autres codes d'alarme s'affichent, contactez le service après-vente.

Deballage

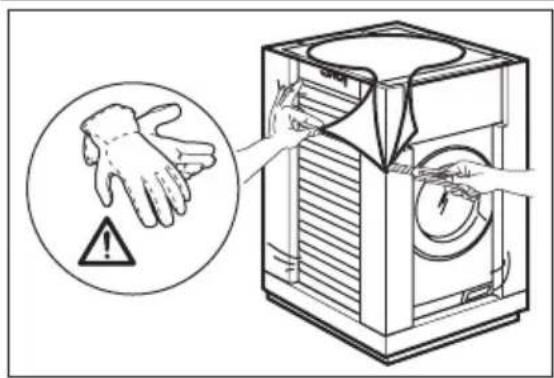

1. Servez-vous de gants. Retirez le film externe. Si nécessaire, utilisez un cutter.

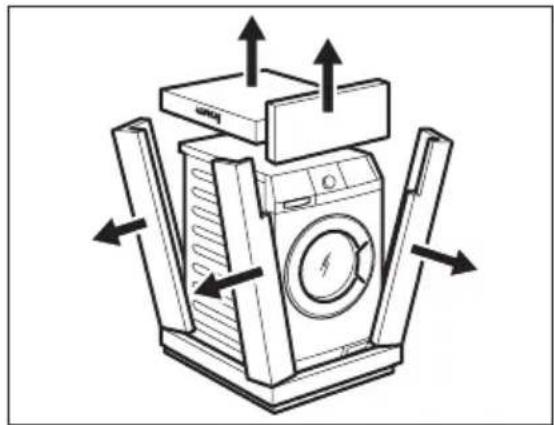

1. Retirez la partie supérieure du carton.
2. Retirez les cales en polystyrène.

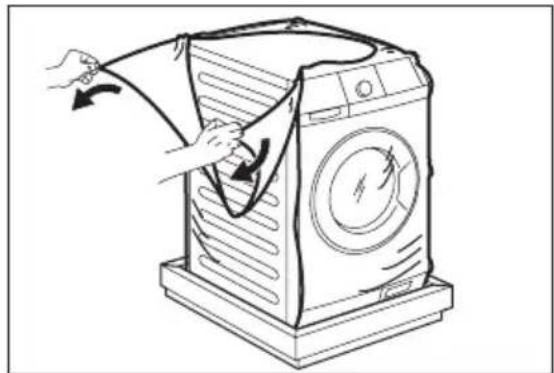

1. Retirez le film interne.

1. Ouvrez la porte. Retirez le morceau de polystyrène du joint du hublot et tous les articles du tambour.

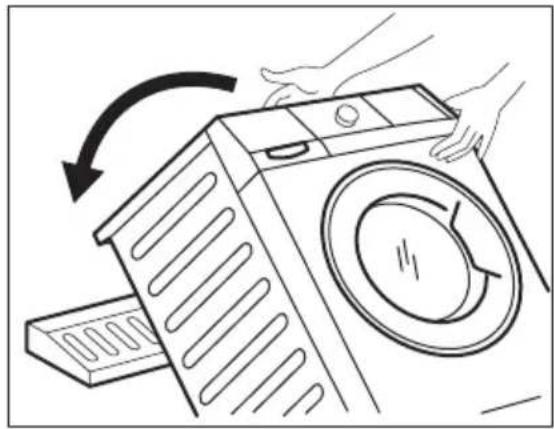

1. Placez la cale avant au sol derrière l'appareil. Couchez avec soin l'appareil sur le dos. Assurez-vous de ne pas endommager les tuyaux.

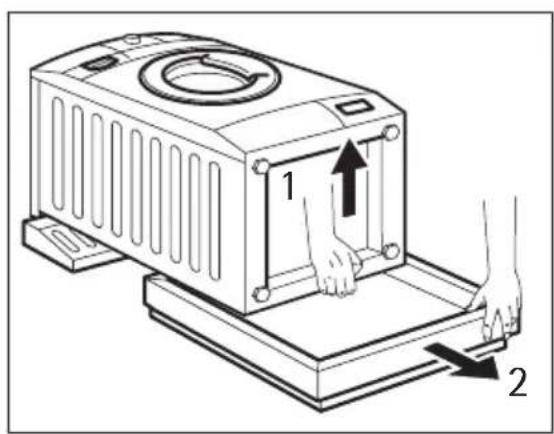

1. Retirez la base en polystyrène en bas de l'appareil.
2. Remettez l'appareil en position verticale.

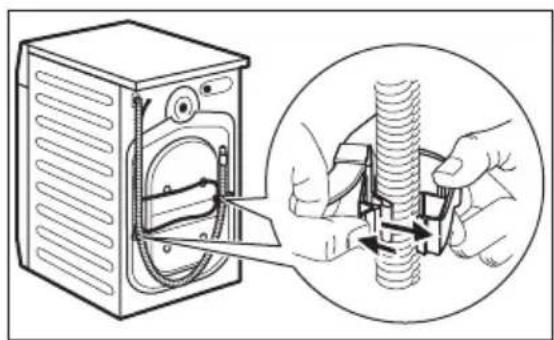

1. Retirez le câble d'alimentation électrique et le tuyau de vidange de leurs supports.

1. Desserrez les trois boulons. Utilisez la clé fournie avec l'appareil.
2. Retirez les pièces d'écartement en plastique.

1. Remplacez les pièces d'écartement en plastique avec les caches en plastique. Vous trouverez ces caches dans le sachet de la notice d'utilisation.

Avertissement

Retirez toutes les attaches de transport et les dispositifs de sécurité avant d'instruire l'appareil.

Nous vous recommandons de conserver l'emballage et les dispositifs de sécurité en vue d'un éventuel déménagement de l'appareil.

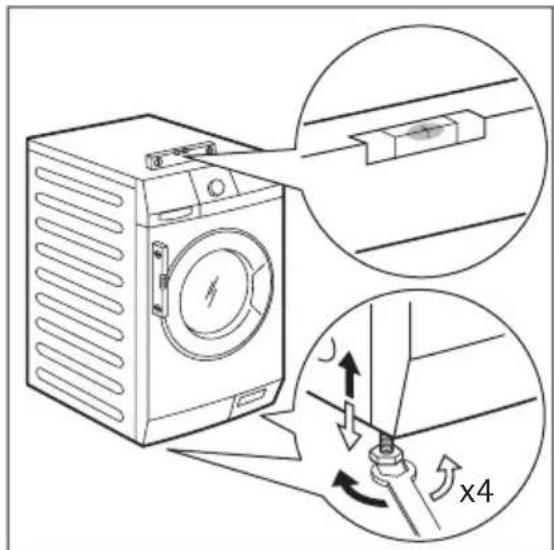

Positionnement et mise à niveau

• Placez l'appareil sur un sol plat et dur. Assurez-vous que la circulation de l'air sous l'appareil ne soit pas entravée par des tapis. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles.
• Desserrez ou serrez les pieds jusqu'à ce que l'appareil soit de niveau. Une mise à niveau correcte évite les vibrations, le bruit ou des déplacements de l'appareil au cours de son fonctionnement. L'appareil doit être de niveau et stable.

Attention

Ne placez ni carton, ni bois, ni autre matériel sous les pieds de l'appareil pour le mettre de niveau.

Le TUYAU d'arrivée

Reliez le tuyau à l'appareil. Le tuyau d'alimentation peut être orienté vers la gauche ou la droite. Desserrez la bague pour qu'il soit bien positionné.

Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

Attention

Assurez-vous que les raccords ne fuient pas.

N'utilisez pas de rallonge si le tuyau d'alimentation est trop court. Contactez le service après-vente pour remplacer le tuyau d'alimentation.

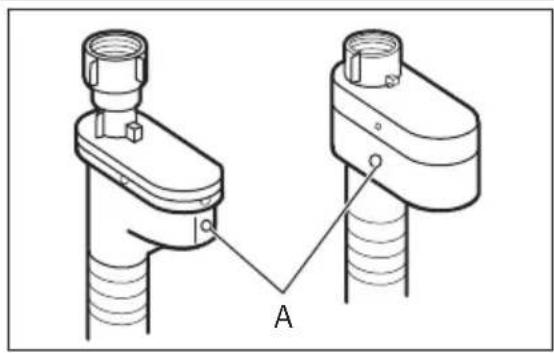

Dispositif d'arrêt de l'eau

Le tuyau d'alimentation est équipé d'un dispositif de protection contre les dégâts des eaux. Si le tuyau inférieur devait se déteriorer à cause d'une usure naturelle, ce dispositif bloquera l'arrivée d'eau à l'appareil. Ce défaut est signalé par l'apparition d'un secteur rouge dans la fenêtre « A ». Dans ce cas, fermez le robinet d'arrivée d'eau et appelez un service après-vente pour faire remplacer le tuyau.

Vidange de l'eau

Il existe différentes procédures pour raccorder le tuyau de vidange:

Avec le guide du tuyau en plastique.

• Sur le bord d'un évier. Veillez à ce que le guide de tuyau en plastique ne puisse pas se déplacer quand l'appareil se vidange. Fixez le guide au robinet d'arrivée d'eau ou au mur.
• À une conduite fixe dotée d'une ventilation spéciale. Reportez-vous à l'illustration. Directement dans une conduite d'évacuation murale, à une hauteur du sol comprise entre 60 et 100 cm. L'extrémité du tuyau de vidange doit être ventilée en permanence, autrement dit, le diamètre interne du conduit d'évacuation doit être supérieur au diamètre externe du tuyau de vidange.

Sans le guide de tuyau en plastique.

Au robinet de l'évier.

Reportez-vous à l'illustration. Placez le tuyau de vidange dans le robinet et serrez-le avec une attache. Veillez à ce que le tuyau de vidange fasse une boucle avant d'empêcher les particules restantes de passer dans l'appareil depuis l'évier.

• Directement dans une canalisation de vidange murale intégrée et serrez-le avec une attache.

La longueur maximale du tuyau de vidange est 400 cm. Contactez le service après-vente pour les autres longueurs de tuyau de vidange et les rallonges.
