Type de produit	Machine à laver
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++

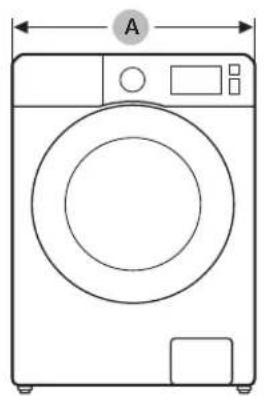

Dimensions (L x P x H)	600 x 600 x 850 mm
Poids	70 kg
Programmes de lavage	14 programmes, incluant coton, synthétique, délicat, et rapide
Fonctionnalités spéciales	Technologie EcoBubble, Smart Check, AddWash
Consommation d'eau	49 L par cycle
Niveau sonore	53 dB (lavage), 74 dB (essorage)
Système de sécurité	Protection contre les fuites, verrouillage enfant
Entretien	Nettoyage du filtre, entretien du tambour recommandé
Garantie	2 ans

FOIRE AUX QUESTIONS - WW22N6850QX SAMSUNG

Comment démarrer un cycle de lavage sur la SAMSUNG WW22N6850QX ?

Pour démarrer un cycle de lavage, ouvrez la porte, chargez vos vêtements, ajoutez le détergent, sélectionnez le programme de lavage désiré sur le panneau de contrôle, puis appuyez sur le bouton 'Démarrer'.

Que faire si la machine à laver ne démarre pas ?

Vérifiez que la machine est correctement branchée, que la porte est bien fermée et que le sélecteur de programme est en position 'Démarrer'.

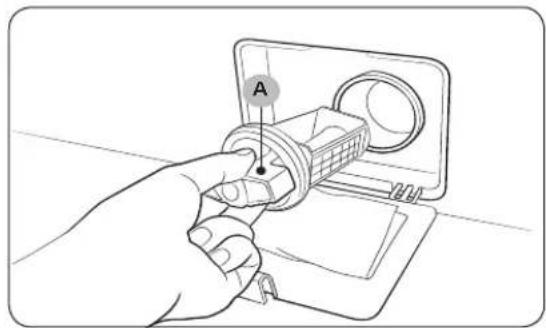

Comment nettoyer le filtre de la SAMSUNG WW22N6850QX ?

Pour nettoyer le filtre, éteignez la machine, débranchez-la, localisez le filtre à l'avant du bas de la machine, ouvrez-le et retirez les débris. Rincez le filtre à l'eau claire et remettez-le en place.

Pourquoi ma machine à laver fait-elle du bruit pendant le lavage ?

Des bruits peuvent être causés par une charge déséquilibrée, des objets étrangers dans le tambour ou un sol inégal. Vérifiez la charge et assurez-vous que la machine est bien nivelée.

Comment résoudre un problème d'eau qui ne s'écoule pas ?

Vérifiez si le robinet d'eau est ouvert, si le tuyau d'évacuation est plié ou obstrué, et si la pompe de vidange fonctionne correctement.

Comment régler la température de lavage ?

Sélectionnez le programme de lavage souhaité sur le panneau de contrôle, puis utilisez les boutons correspondants pour ajuster la température d'eau avant de démarrer le cycle.

Quel type de détergent devrais-je utiliser pour la SAMSUNG WW22N6850QX ?

Utilisez un détergent compatible avec les machines à laver à haute efficacité (HE) pour de meilleurs résultats. Suivez les recommandations du fabricant pour la quantité à utiliser.

Comment résoudre un code d'erreur affiché sur l'écran ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions pour résoudre le problème. Si le problème persiste, contactez le service client.

Puis-je laver des vêtements délicats dans cette machine ?

Oui, la SAMSUNG WW22N6850QX dispose de programmes spécifiques pour les vêtements délicats. Assurez-vous de sélectionner le bon programme pour protéger vos tissus.

Comment programmer un lavage différé ?

Sélectionnez le programme de lavage, puis appuyez sur le bouton 'Lavage différé' pour choisir le délai souhaité, avant de démarrer le cycle.

MODE D'EMPLOI WW22N6850QX SAMSUNG

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

FAX : [phone]

Manuel d'utilisation

WW22N6850Q\*

SAMSUNG

Table des matières

Consignes de sécurité 4

Remarques importantes sur les consignes de sécurité 4 Importants symboles de sécurité 4 Consignes de sécurité importantes 5 Avertissements critiques pour l'installation 6 Précautions d'installation 7 Avertissements critiques pour l'utilisation 8 Précautions d'utilisation 10 Avertissements critiques pour le nettoyage 13 Avis réglementaire 14

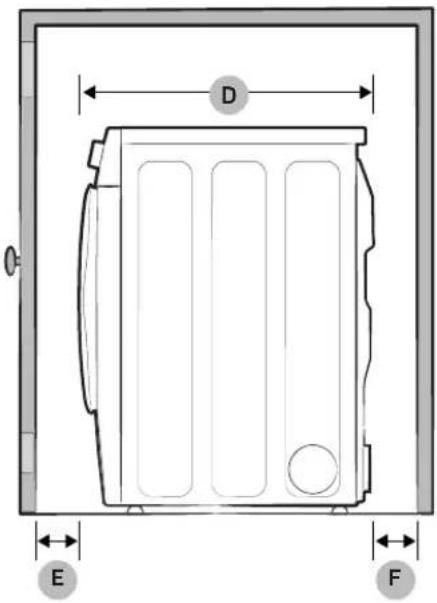

Installation 16

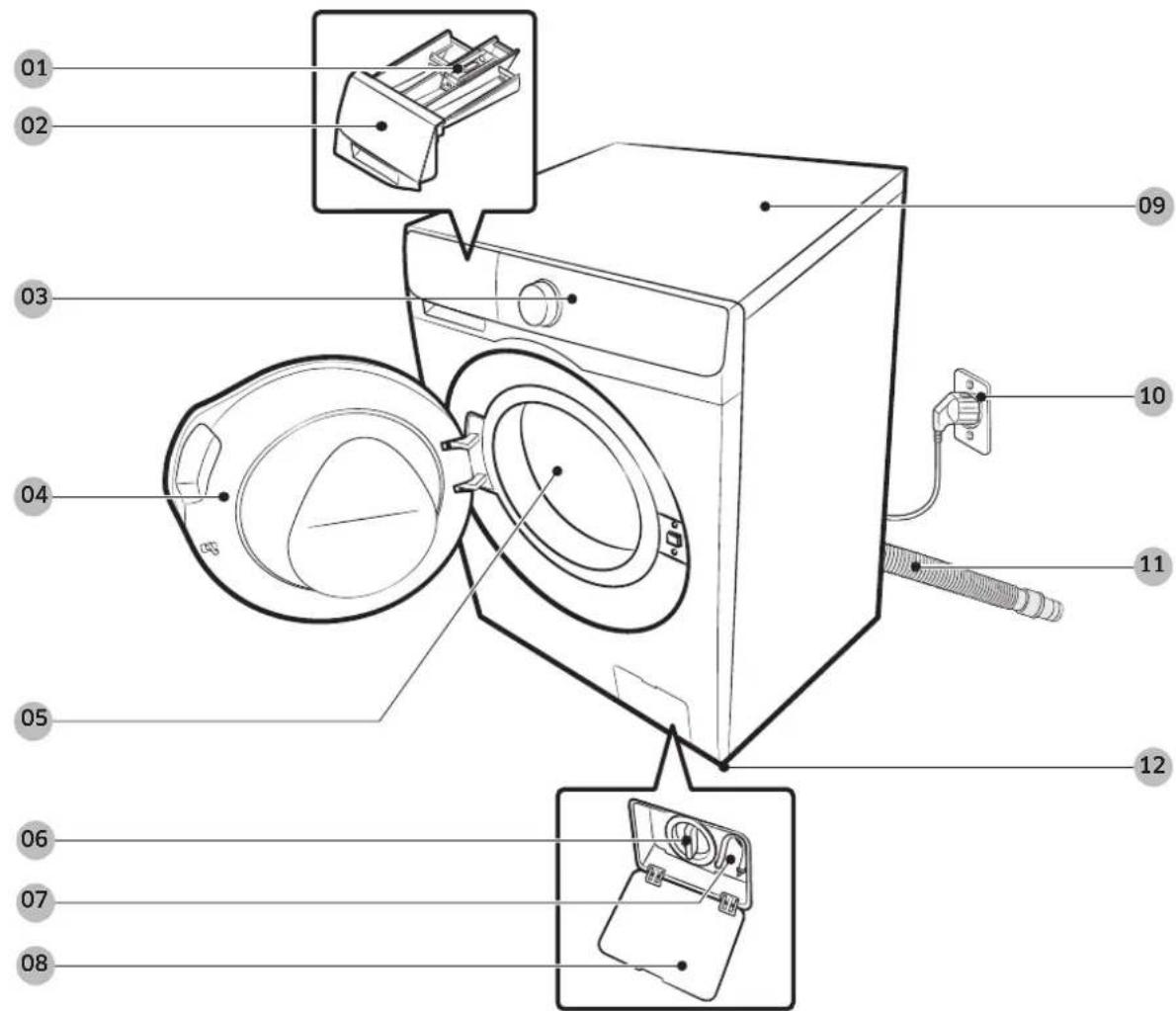

Pièces incluses 16 Exigences d'installation 18 Installation pas à pas 22

Avant de démarrer 28 Réglages initiaux 28 Instructions de lavage 28 Conseils d'utilisation du tiroir à lessive 30

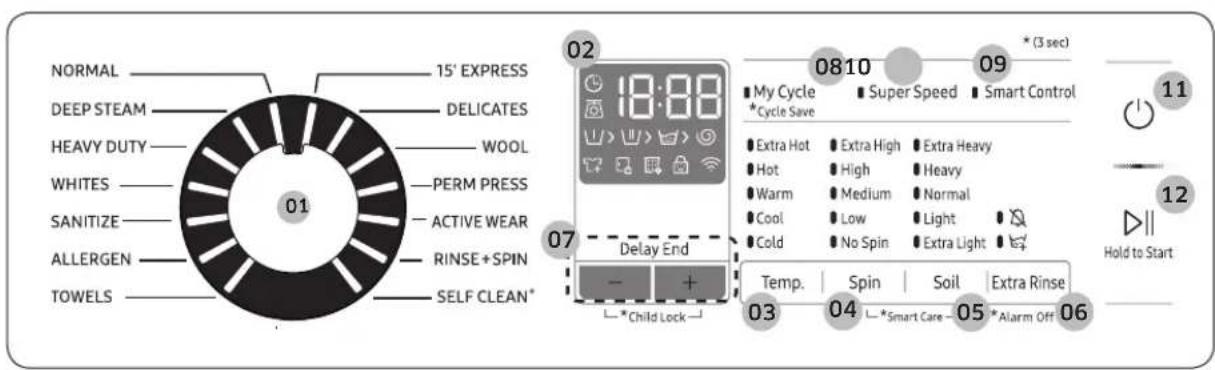

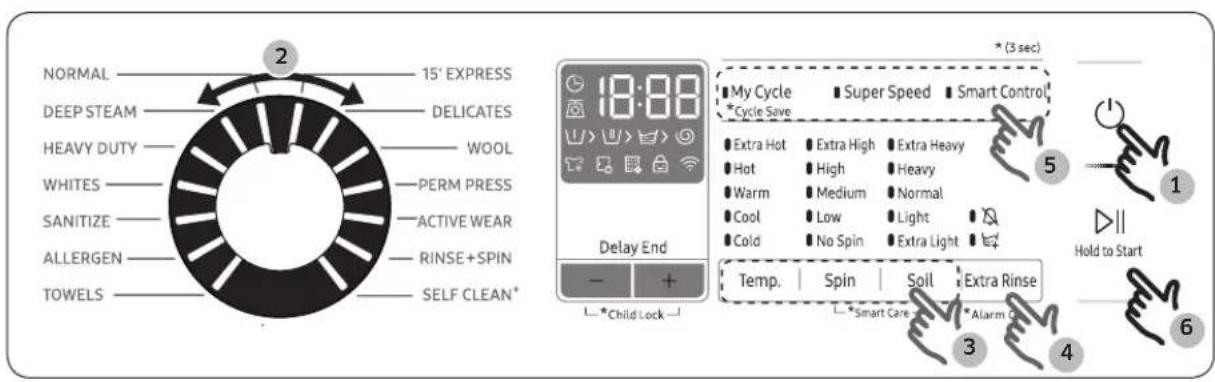

Fonctionnement 33 Panneau de commande 33 Étapes simples pour démarrer 35 Vue d'ensemble des programmes 36 Fonctions spéciales 39

Maintenance 45 SELF CLEAN (AUTONETTOYAGE) ^+ 45 Smart Care 46 Vidange d'urgence 47 Nettoyage 48 Récupération après gel 51 Faites attention à une inutilisation prolongée 51 Nettoyer l'extérieur 52 Nettoyer l'intérieur 52

2 Français

Dépannage 53

Contrôles à effectuer 53

Codes d'information 57

Caractéristiques techniques 59

Tableau des symboles d'entretien des textiles 59

Protection de l'environnement 60

Déclaration de conformité 60

Fiche technique 61

Tableau des programmes 62

Consignes de sécurité

Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les fonctionnalités qu'offre votre lave-linge.

Remarques importantes sur les consignes de sécurité

Veuillez lire attentivement ce manuel pour vous assurer que vous savez comment utiliser efficacement toutes les caractéristiques et fonctions de votre nouvel appareil en toute sécurité. Conservez-le dans un endroit sûr à proximité de l'appareil pour vous y référer ultérieurement. Utilisez uniquement cet appareil pour son usage prévu, tel que décrit dans ce manuel d'utilisation. Les avertissements et les consignes de sécurité importantes cités dans ce manuel ne couvrent pas toutes les conditions et les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou de l'utilisation de votre lave-linge.

Parce que les consignes d'utilisation suivantes concernent plusieurs modèles, les caractéristiques de votre lave-linge sont peut-être légèrement différentes de celles décrites dans ce manuel et l'ensemble des symboles d'avertissement peuvent ne pas s'appliquer à vous. Pour toute question ou renseignement, contactez le service après-vente le plus proche ou recherchez des informations et consultez l'aide en ligne sur www.samsung.com.

Importants symboles de sécurité

Signification des icônes et signes repris dans ce manuel d'utilisation :

AVERTISSEMENT

Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves, le décès et/ou des dommages matériels.

ATTENTION

Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves et/ou des dommages matériels.

NOTE

Indique qu'un risque de blessure à la personne ou de dommage matériel existe.

Ces symboles d'avertissement sont présents pour prévenir toute blessure, à vous-même ou à d'autres personnes.

Veuillez les respecter scrupuleusement.

Après avoir lu ce manuel, conservez-la dans un endroit sûr pour vous y référer ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Comme pour tout appareil électrique comportant des parties mobiles, des risques existent. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et faites preuve de prudence lorsque vous l'utilisez.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

4 Français

Consignes de sécurité importantes

AVERTISSEMENT

Afin de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Lisez attentivement toutes les consignes avant d'utiliser l'appareil.
2. Ne lavez et ne faites sécher aucun article ayant été en contact de quelque manière que ce soit (nettoyage, lavage, immersion ou tache) avec de l'essence, des solvants de nettoyage à sec ou toute autre substance inflammable ou explosive. Ces substances dégagent en effet des vapeurs qui risquent de s'enflammer ou d'exploser.
3. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximité d'enfants.
4. Avant la mise hors service ou au rebut de l'appareil, retirez le hublot du compartiment de lavage ou de séchage.
5. Ne tentez pas d'ouvrir l'appareil lorsque le tambour est en mouvement.
6. N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
7. Ne jouez pas avec les commandes internes de l'appareil.
8. Ne procédez pas à la réparation ou au remplacement des pièces de l'appareil et ne tentez pas non plus de le réparer vous-même, sauf si le manuel d'entretien ou de réparation contient des recommandations spécifiques en la matière que vous comprenez et êtes en mesure d'exécuter.
9. N'ajoutez jamais d'essence, de solvant de nettoyage à sec ou d'autres substances inflammables ou explosives dans l'eau du lave-linge. Ces substances dégagent en effet des vapeurs qui risquent de s'enflammer ou d'exploser.
10. Dans certaines conditions, de l'hydrogène peut s'accumuler dans les systèmes de production d'eau chaude qui n'ont pas été utilisés depuis au moins deux semaines. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si votre réseau d'eau chaude n'a pas été utilisé pendant au moins deux semaines, ouvrez tous les robinets d'eau chaude de votre maison et laissez l'eau couler plusieurs minutes avant d'utiliser votre lavelinge ou votre lave-linge/sèche linge combiné. Cela permettra d'éliminer l'éventuelle accumulation d'hydrogène. L'hydrogène étant un gaz inflammable, ne fumez pas et ne créez aucune flamme ni étincelle pendant cette opération.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNESCONSE

Français 5

Consignes de sécurité

Avertissements critiques pour l'installation

⚠ Avertissements de la proposition 65 de l'État de Californie (États-Unis uniquement)

Ce produit contient une substance chimique considérée par l'État de Californie comme étant cancérigène ou à l'origine de malformations congénitales ou d'autres troubles de la reproduction.

Cet appareil doit être installé par un technicien qualifié ou par une entreprise spécialisée.

- Le non-respect de cette consigne pourrait provoquer un choc électrique, un incendie, une explosion, des problèmes avec le produit ou des blessures.

L'appareil est lourd, soyez donc prudent lorsque vous le soulevez.

Branchez le cordon d'alimentation dans une prise murale qui répondent aux spécifications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge.

• Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des chocs électriques ou des incendies.
• Assurez-vous que la tension, la fréquence et le courant alimentant le lave-linge correspondent à ceux indiqués dans les spécifications du produit. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Branchez correctement le cordon d'alimentation dans la prise murale.

Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un chiffon sec.

• Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.
• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Branchez la prise d'alimentation dans la prise murale de manière à ce que le cordon soit orienté vers le sol.

- Si vous branchez le cordon d'alimentation dans l'autre sens, les fils électriques à l'intérieur du câble pourront être endommagés, entraînant un risque de choc électrique ou d'incendie.

Conservez tous les éléments d'emballage hors de portée des enfants, car ils présentent un danger pour les enfants.

- Si un enfant place un sac en plastique sur sa tête, il peut suffoquer.

Si l'appareil, la prise électrique ou le cordon d'alimentation sont endommagés, contactez votre centre de service après-vente Samsung le plus proche pour le faire réparer.

Cet appareil doit être correctement mis à la terre.

Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

- Cela pourrait provoquer un choc électrique, un incendie, une explosion ou des problèmes avec le produit.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

6 Français

- Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement mise à la terre. Assurez-vous que la prise est conforme aux réglementations locales et nationales.

N'installez jamais cet appareil près d'un radiateur ou de matériaux inflammables.

N'installez pas cet appareil dans un endroit humide, gras, poussiéreux, directement exposé à la lumière du jour ou à de l'eau (gouttes de pluie).

N'installez pas cet appareil dans un endroit à basses températures.

• Le gel pourrait provoquer la rupture des tuyaux.

N'installez pas cet appareil dans un endroit présentant un risque de fuites de gaz.

- Cela pourrait entraîner un choc électrique ou un incendie.

N'utilisez pas de transformateur électrique pour alimenter le lave-linge.

• Cela pourrait entraîner un choc électrique ou un incendie.

N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal fixée.

- Cela pourrait entraîner un choc électrique ou un incendie.

Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation.

Ne vrillez pas et n'attachez pas le cordon d'alimentation.

N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

- Cela pourrait entraîner un choc électrique ou un incendie.

Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez la prise électrique en tirant sur la prise.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Cet appareil doit être placé de sorte que la fiche d'alimentation, les robinets d'alimentation d'eau et les tuyaux d'évacuation soient accessibles.

Précautions d'installation

ATTENTION

Cet appareil doit être placé de façon à laisser libre accès à la prise d'alimentation.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie dû à une fuite électrique.

Installez votre appareil sur un sol plat et dur qui pourra supporter son poids.

- Le non-respect de cette consigne pourrait provoquer des vibrations, déplacements et bruits anormaux ou provoquer des problèmes avec le produit.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNESCONSE

Français

Consignes de sécurité

Avertissements critiques pour l'utilisation

AVERTISSEMENT

Si l'appareil est inondé, fermez immédiatement l'alimentation en eau et en électricité et contactez votre centre de service Samsung le plus proche.

• Ne touchez pas la prise d'alimentation avec des mains mouillées.
  • Le non-respect de cette consigne pourrait provoquer un choc électrique.

Si l'appareil génère un bruit étrange, une odeur de brûlé ou de la fumée, débranchez immédiatement la prise électrique et contactez votre centre de service Samsung le plus proche.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

En cas de fuite de gaz (gaz propane, gaz de pétrole liquéfié, etc.), aérez immédiatement la pièce sans toucher à la prise électrique. Ne touchez ni l'appareil, ni le cordon d'alimentation.

• N'utilisez pas de ventilateur. N'allumez pas la lumière.
• Une étincelle peut entraîner une explosion ou un incendie.

Ne laissez pas les enfants jouer sur ou à l'intérieur du lave-linge. Lors de l'élimination de l'appareil, pensez à retirer le levier de la porte.

- Les enfants peuvent suffoquer jusqu'à la mort s'ils sont coincés à l'intérieur du produit.

Assurez-vous de retirer l'emballage (mousse, polystyrène) fixé au bas du lave-linge avant d'utiliser celui-ci.

Ne lavez pas d'articles contaminés avec de l'essence, du kérosène, du benzène, du diluant à peinture, de l'alcool ou d'autres substances inflammables ou explosives dans le lave-linge.

- Risque de choc électrique, d'incendie ou d'explosion.

N'ouvrez pas la porte du lave-linge de force pendant qu'il fonctionne (lavage / séchage / essorage à haute température).

• Un écoulement d'eau hors du lave-linge peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait provoquer des blessures.
• Ouvrir la porte de force pourrait endommager le produit ou provoquer des blessures.

N'insérez pas votre main sous le lave-linge quand celui-ci est en fonctionnement.

• Cela pourrait provoquer des blessures.

Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Cela pourrait entraîner un choc électrique.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français

N'éteignez pas l'appareil en débranchant la prise d'alimentation pendant qu'une opération est en cours.

- Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer une étincelle et entraîner un choc électrique ou un incendie.

Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une supervision appropriée. Ne laissez pas les enfants grimper dans ou sur l'appareil.

- Cela pourrait provoquer un choc électrique, des brûlures ou des blessures.

N'insérez pas votre main ou un objet métallique sous le lave-linge pendant son fonctionnement.

• Cela pourrait provoquer des blessures.

Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation. Attrapez toujours fermement la prise et tirez-la hors de la prise.

- L'endommagement du cordon d'alimentation pourrait provoquer un court-circuit, un incendie et/ou un choc électrique.

Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même.

- N'utilisez pas de fusibles (comme un fil de cuivre ou d'acier, etc.) autres que les fusibles standards.

- Si l'appareil doit être réparé ou réinstallé, contactez le centre de service Samsung le plus proche.

- Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie, des problèmes avec le produit ou des blessures.

Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranchez le lave-linge.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Débranchez la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant longtemps ou lorsqu'il y a de l'orage.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Si une substance étrangère entre dans l'appareil, débranchez la prise électrique et contactez votre centre de service Samsung le plus proche.

- Cela pourrait entraîner un choc électrique ou un incendie.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNESCONSE

Français 9

Consignes de sécurité

Ne laissez pas les enfants (ou les animaux) jouer sur ou à l'intérieur de votre lave-linge. La porte du lave-linge ne s'ouvre pas facilement de l'intérieur, et il existe un risque de blessure grave si un enfant est enfermé à l'intérieur.

Précautions d'utilisation

ATTENTION

Si le lave-linge est contaminé par des corps étrangers (ex. : détergent, saletés, déchets alimentaires etc.), débranchez-le et nettoyez-le à l'aide d'un chiffon doux humide.

- À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître.

La partie en verre de la face avant de l'appareil est susceptible de se briser suite à un impact fort. Utilisez le lave-linge avec précaution.

• Le bris du verre pourrait provoquer des blessures.

Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci lentement.

Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation.

- La pression de l'air dans le tuyau d'arrivée d'eau ou dans le tuyau d'eau pourrait endommager un élément de l'appareil ou provoquer une fuite d'eau.

Si une erreur de vidange survient pendant une opération, vérifiez s'il y a un problème avec l'évacuation de l'eau.

- En cas d'utilisation du lave-linge ors d'une inondation du fait d'un problème de vidange, cela peut entraîner un choc électrique ou un incendie.

Placez le linge entièrement dans le lave-linge afin qu'il ne se coince pas dans la porte.

- Si du linge se coince dans la porte, cela pourrait endommager le linge, le lave-linge, ou provoquer une fuite d'eau.

Coupez l'alimentation d'eau quand le lave-linge n'est pas en service.

• Assurez-vous que les raccords du tuyau d'arrivée d'eau sont correctement serrés.

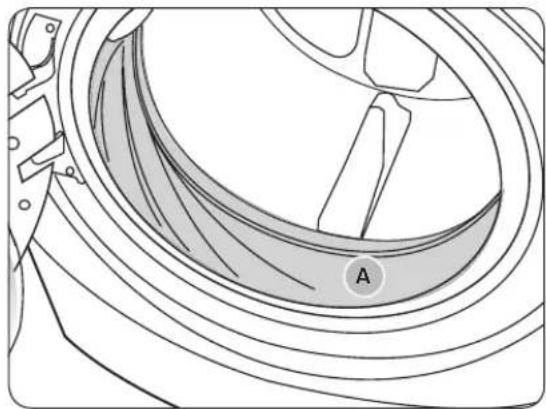

Faire attention à ce que le joint en caoutchouc et le verre de la porte avant ne soient pas contaminés par une substance étrangère (ex. déchet, fils, cheveux, etc.).

- Si une substance étrangère est prise dans la porte ou que la porte n'est pas complètement fermée, cela peut entraîner une fuite d'eau.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Ouvrez le robinet et vérifiez si les connecteurs du tuyau d'alimentation en eau sont bien serrés et s'il n'y a pas de fuite d'eau avant d'utiliser le produit.

- Si les connecteurs du connecteur de tuyaux d'alimentation en eau sont desserrés, cela peut entraîner une fuite d'eau.

Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement.

L'utilisation à des fins professionnelles est considérée comme une utilisation non conforme du produit. Si le produit est utilisé à des fins commerciales, le produit ne sera pas couvert par la garantie standard fournie par Samsung et Samsung ne peut être tenu responsable des dysfonctionnements ou dommages résultant d'une telle utilisation abusive.

Ne montez pas sur l'appareil, ne placez pas d'objets (linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil.

- Cela pourrait causer des chocs électriques, des incendies, des problèmes avec l'appareil ou des blessures.

Ce pulvérisez pas de matières volatiles telles que de l'insecticide sur la surface de l'appareil.

- En plus d'être potentiellement dangereux pour l'homme, cela pourrait également provoquer un choc électrique, un incendie ou des problèmes avec le produit.

Ne placez pas d'objets qui génèrent des champs électromagnétiques à proximité du lave-linge.

- Ceci pourrait entraîner des blessures résultant de dysfonctionnements.

L'eau vidangée pendant un programme de lavage à haute température ou de séchage est chaude. Ne touchez pas l'eau.

- Cela pourrait entraîner des brûlures ou des blessures.

Ne lavez pas, n'essorez pas et ne séchez pas de sièges, tapis ou vêtements imperméables (*) sauf si votre appareil possède un programme spécifique pour laver ces articles.

(*): Linges de lit en laine, housses pour la pluie, gilets de pêche, combinaisons de ski, couvre-couches, survêtements et housses pour bicyclettes, etc.

- Ne lavez pas de tapis épais et durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien. Risque de vibrations anormales, de blessures ou de dégâts matériels (lave-linge, murs, sol ou linge).

- Ne lavez pas de paillassons ni tapis de sol avec fond en caoutchouc. Le fond en caoutchouc pourrait se détacher et coller à l'intérieur du tambour, et cela pourrait entraîner un dysfonctionnement tel qu'une erreur de vidange.

Ne faites pas fonctionner le lave-linge lorsque le compartiment à lessive a été retiré.

• Cela pourrait provoquer un choc électrique ou des blessures résultats d'une fuite d'eau.

Ne touchez pas l'intérieur du tambour pendant ou juste après un séchage car il est chaud.

• Cela pourrait provoquer des brûlures.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNESCONSE

Français 11

Consignes de sécurité

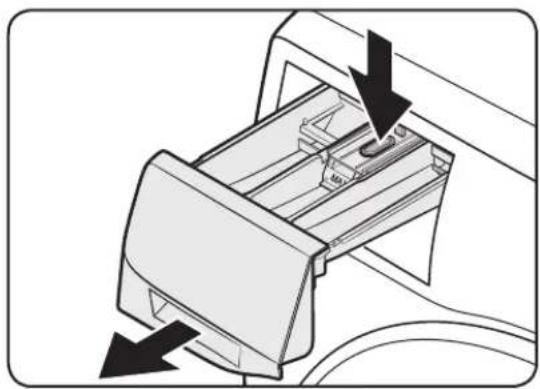

N'insérez pas vos mains dans le tiroir à lessive.

• Cela pourrait provoquer des blessures si votre main était coincée par le mécanisme d'insertion de lessive.
• N'utilisez pas le bac de détergent liquide (sur les modèles concernés uniquement) pour les détergents en poudre. Retirez le bac et placez le détergent en poudre directement dans le compartiment de lavage principal.

Ne mettez aucun objet (tel que chaussures, résidus alimentaires, animaux) autres que du linge dans le lave-linge.

- Cela pourrait endommager le lave-linge ou provoquer des blessures ou le décès de l'animal, résultant des vibrations anormales.

N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les ongles etc.

• Cela pourrait entraîner un choc électrique ou des blessures.

Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beauté ou de massage.

• Le joint en caoutchouc pourrait être déformé et entraîner une fuite d'eau.

Ne laissez pas d'objets métalliques tels que des épingles de sûreté ou des épingles à cheveux dans le tambour pendant de longues périodes. Ne laissez pas d'eau de Javel dans le tambour pendant de longues périodes.

• L'une ou l'autre action peut occasionner la rouille du tambour.
- Si de la rouille commence à apparaître sur la surface du tambour, appliquez un nettoyant (neutre) sur la surface et utilisez une éponge pour le nettoyer. N'utilisez jamais de brosse métallique.

N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas de linge entré en contact avec des solvants de nettoyage à sec.

- Cela pourrait provoquer une combustion spontanée due à la chaleur générée par l'oxydation de l'huile.

N'utilisez pas d'eau provenant d'appareils de refroidissement/chauffage de l'eau.

• Ceci pourrait entraîner des dysfonctionnements du lave-linge.

N'utilisez pas de savon naturel pour les mains dans le lave-linge.

- Risque de dysfonctionnement, de décoloration, d'oxydation ou de dégagement de mauvaises odeurs.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

12 Français

Mettez les chaussettes et les soutien-gorge dans le filet de lavage et mettez-le avec le reste du linge.

Ne lavez pas d'articles de grande taille tels que du linge de lit dans un filet de lavage.

- Le non-respect de ces consignes pourrait provoquer des blessures résultant des vibrations anormales.

N'utilisez pas de détergent solidifié.

- S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résulter.

Assurez-vous que toutes les poches des vêtements à laver soient vides.

- Les objets durs ou pointus tels que les pièces de monnaie, les épingles à nourrice, les ongles, les vis ou les cailloux sont susceptibles de gravement endommager l'appareil.

Ne lavez pas les vêtements avec de grandes boucles, des boutons ou d'autres objets métalliques lourds dans le lave-linge.

Triez le linge par couleur sur la base de la solidité des couleurs et sélectionnez le cycle recommandé, la température de l'eau et les fonctions additionnelles.

• Le non-respect de cela peut entraîner une décoloration ou des dommages au tissu.

Faites attention à ce que les doigts des enfants ne soient pas pris dans le hublot quand vous le refermez.

• Le non-respect de cette consigne pourrait provoquer une blessure.

Avertissements critiques pour le nettoyage

AVERTISSEMENT

Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus.

Ne pas utiliser d'agent nettoyant à l'acide puissant.

N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

- Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie.

Avant de nettoyer le lave-linge ou d'effectuer l'entretien, débranchez l'appareil de la prise murale.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNESCONSE

Français

Consignes de sécurité

Avis réglementaire

1. Avis concernant la FCC

AVERTISSEMENT DE LA FCC :

Tous les changements ou modifications non expressément approuvé(e)s par l'autorité responsable de la conformité à la réglementation peut annuler le droit de l'utilisateur à utiliser cet appareil.

Cet appareil est conforme aux dispositions de la section 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles ; et
2. Cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Pour les appareils disponibles sur le marché américain/canadien, seuls les canaux 1 à 11 peuvent être utilisés. La sélection des autres canaux est impossible.

DÉCLARATION DE LA FCC :

Cet équipement a été testé et s'est avéré conforme aux limites d'un dispositif numérique de classe B, conformément à la section 15 du règlement de la FCC. Ces limites sont conçues pour assurer la protection raisonnable contre des interférences nuisibles dans une installation résidentielle.

Cet appareil génère, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications par signal radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
- Espacer davantage l'appareil du récepteur
- Connecter l'équipement dans une prise sur un circuit différent de celui auquel le récepteur est connecté
- Consulter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.

DÉCLARATION DE LA FCC SUR L'EXPOSITION AUX RADIATIONS :

Cet appareil est conforme aux limitations prévues par la FCC pour l'exposition aux radiations dans le cadre d'un environnement d'accès libre. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Ce dispositif et son(ses) antenne(s) ne doivent pas être coimplantés ni utilisés à proximité d'une autre antenne ou émetteur.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

14 Français

2. Notification IC

Le terme « IC » précédant le numéro d'homologation radio signifie uniquement que les spécifications techniques d'Industry Canada ont été atteintes. Le fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences ; et (2) Cet appareil doit accepter toute autre interférence, y compris les interférences pouvant entraîner un fonctionnement non désiré de l'appareil.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pour les appareils disponibles sur le marché américain/canadien, seuls les canaux 1 à 11 peuvent être utilisés. La sélection des autres canaux est impossible.

DÉCLARATION IC SUR L'EXPOSITION AUX RADIATIONS :

Cet appareil est conforme aux limitations prévues par la norme IC RSS-102 pour l'exposition aux radiations dans le cadre d'un environnement d'accès libre. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Ce dispositif et son(ses) antenne(s) ne doivent pas être coimplantés ni utilisés à proximité d'une autre antenne ou émetteur.

Notification de licence de source libre

Cet appareil utilise un logiciel open source. Les licences Open Source sont disponibles dans le menu du produit.

Appuyez sur « Paramètres > Réseau > Mise à jour logicielle > Informations légales » sur l'appareil pour plus de détails.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNESCONSE

Français 15

Installation

Suivez attentivement ces conseils pour garantir une installation correcte du lave-linge, et pour éviter les accidents lors du lavage.

Pièces incluses

Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème avec le lave-linge ou les pièces, contactez un centre d'assistance clientèle Samsung local ou le magasin.

01 Manette d'ouverture

02 Tiroir à lessive

03 Panneau de commande

04 Hublot 05 Tambour 06 Filtre de la pompe

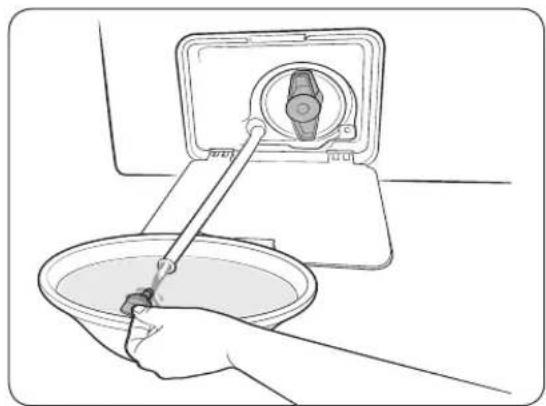

07 Tuyau de vidange d'urgence

08 Capot du filtre

09 Dessus du lave-linge

10 Prise d'alimentation

11 Tuyau de vidange

12 Pieds réglables

* La conception du tiroir et/ou du levier varie en fonction du modèle.

Pièces fournies

Clé à ergots Caches-boulons Guide du tuyau de

vidange

Fixation d'embout

Tuyau d'arrivée d'eau froide

Tuyau d'arrivée d'eau chaude

Compartiment à lessive liquide

(Modèles applicables uniquement)

Compartiment à lessive liquide

Outils requis pour l'installation

Tournevis cruciforme

Niveau Pince réglable Mètre ruban

NOTE

• Caches-boulons: les numéros attribués à chaque cache (3 à 6) varient selon le modèle du produit.
  • L'aspect de l'appareil et des accessoires fournis peut différer selon le modèle.
• Pour acheter un accessoire ou une pièce perdue, contactez un centre de service Samsung local, le service clientèle de Samsung ou votre revendeur.
  • Tuyau d'arrivée d'eau chaude: Modèles applicables uniquement.
• Compartiment à lessive liquide: Modèles applicables uniquement.

ATTENTION

• Ne réutilisez pas les vieux tuyaux d'eau qui sont susceptibles de fuir ou de se rompre et de provoquer une inondation et/ou des dommages matériels.

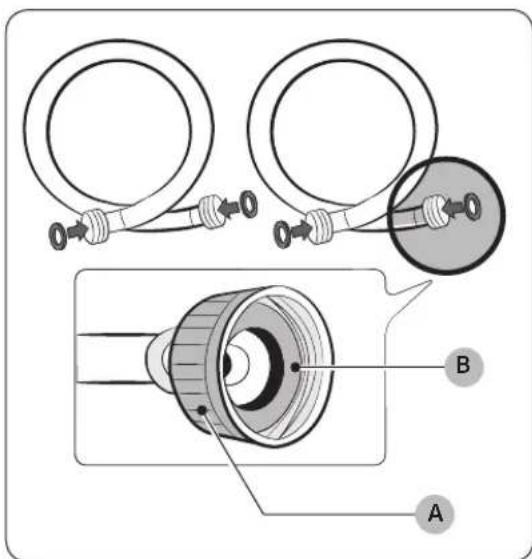

  • Assurez-vous que les rondelles en caoutchouc sont insérées dans chaque raccord du tuyau d'eau.

Installation

Exigences d'installation

Alimentation électrique et mise à la terre

• Fusible ou disjoncteur 120 V c.a./ 60 Hz.
• Utilisez un circuit de dérivation individuel. Connectez seulement le lave-linge au circuit.

Pour assurer une mise à la terre correcte, votre lave-linge est équipé d'un cordon doté d'une prise à 3 broches avec conducteur de terre destinée à être branchée sur une prise correctement installée et reliée à la terre.

Vérifiez avec un électricien ou un technicien qualifié si vous n'êtes pas sûr de la mise à la terre. Ne modifiez pas le cordon fourni. S'il ne correspond pas à la prise, appelez un électricien qualifié et installez une prise appropriée.

AVERTISSEMENT

• N'utilisez PAS de rallonge.
- Utilisez uniquement le cordon d'alimentation fourni avec votre lave-linge.
- Ne reliez PAS un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude.
- Des conducteurs de terre mal raccordés peuvent entraîner un choc électrique.
- Pour prévenir tout risque d'incendie, d'électrocution ou de blessure, l'intégralité du câblage et des mises à la terre doit être réalisée conformément aux réglementations locales ou, en l'absence de ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA dernière révision n°70 (pour les États-Unis) ou aux dispositions canadiennes sur l'électricité CSA C22.1 (dernières révisions) et aux réglementations locales. Il relève de votre responsabilité de fournir des services électriques adaptés à votre lave-linge.

Arrivée d'eau

Une pression d'eau correcte pour ce lave-linge se situe entre 20-116 psi (137-800 kPa). Une pression inférieure à 20 psi (137 kPa) risque d'empêcher la fermeture correcte de la soupape d'admission d'eau ou de retarder le remplissage du tambour et l'extinction du lave-linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 4 pieds (122 cm) de l'arrière de votre lave-linge afin que les tuyaux fournis puissent être reliés à l'appareil.

Pour réduire un risque de fuite:

• Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles.
• Fermez les robinets d'arrivée d'eau lorsque vous n'utilisez pas le lave-linge.
• Vérifiez régulièrement s'il y a des fuites sur les raccords des tuyaux d'arrivée d'eau.

ATTENTION

Avant d'utiliser votre lave-linge pour la première fois, vérifiez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets.

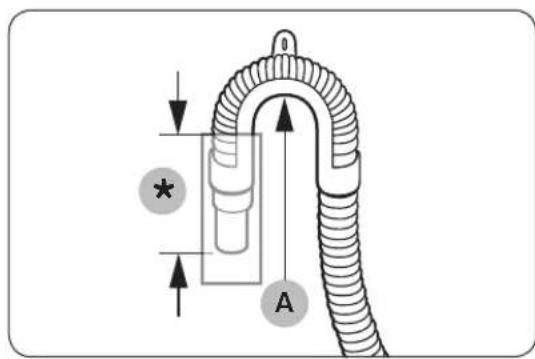

Vidange

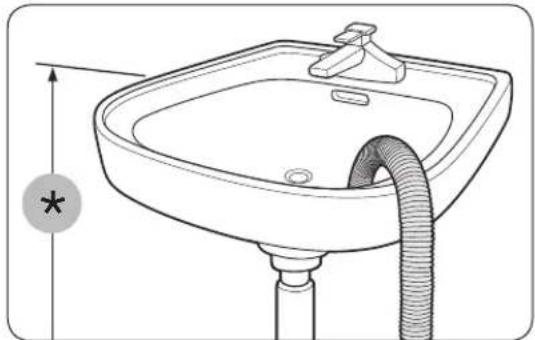

Samsung recommande une colonne verticale de 18 po (46 cm) de hauteur. Le tuyau d'évacuation doit être raccordé par le flexible au tube vertical, et le tube vertical doit couvrir complètement le tuyau d'évacuation.

Sol

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible qu'il doive être renforcé afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de surfaces molles n'offre pas une bonne résistance aux vibrations et votre lave-linge aura tendance à se déplacer légèrement durant l'essorage.

ATTENTION

N'installez PAS votre lave-linge sur une plate-forme ou sur une structure dont le soutien est insuffisant.

Température de l'eau

N'installez pas votre lave-linge dans une zone où l'eau peut geler car il subsistera toujours une certaine quantité d'eau dans le robinet de prise d'eau, la pompe ou les tuyaux. La présence d'eau gelée dans les parties de raccordement peut endommager les courroies, la pompe et d'autres composants du lave-linge.

Encastrement dans une niche ou installation dans un placard

Espace minimum pour un fonctionnement stable :

Côtés 1 pouce (25 mm)
Haut 17 pouces (432 mm)
Arrière 5,9 pouces (150 mm)
Avant 2 pouces (51 mm)

Si vous installez le lave-linge dans la même pièce qu'un sèche-linge, laissez un espace libre d'au moins 72 pouces ^2 (465 cm ^2 ) in à l'avant de la niche ou du placard. Installé seul, votre lave-linge ne nécessite aucun dégagement.

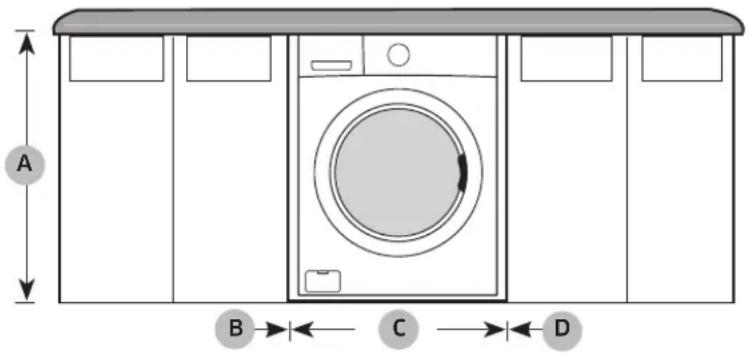

Installation sous plan

A B C D

A 33,9 pouces (860 mm) C 23,6 pouces (600 mm)
B 1 pouce (25 mm) D 1 pouce (25 mm)

Français

Installation

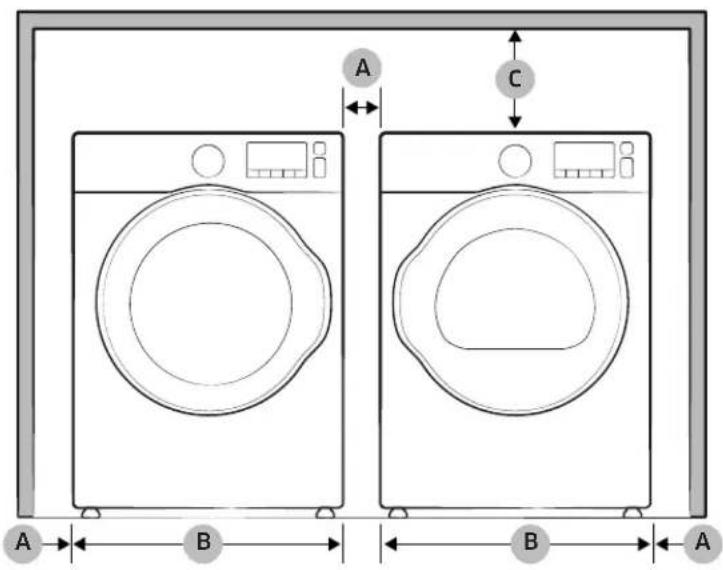

Installation côte à côte

A C A B B A

D E F

A* 1 pouce	(25 mm) D 27,1 pouces	(688 mm)
B 23,6 pouces	(600 mm) E 3 pouces	(76 mm)
C 17 pouces	(432 mm) F 3 pouces	(76 mm)

*Ce dégagement n'est pas applicables aux lave-linge autonomes.

Installation empilée (Modèle : SK-DH)

A 3 pouces (76 mm) G 1 pouce (25 mm)
B 48 pouces ^2 (3100 mm ^2 ) H 23,6 pouces (600 mm)
C 24 pouces ^2 (1550 mm ^2 ) I 5,5 pouces (140 mm)
D 3 pouces (76 mm) J 3 pouces(76mm)
E	6 pouces (152 mm)	K	27,1 pouces (688 mm)
F	67 pouces (1702 mm)	L	5,9 pouces (150 mm)

AVERTISSEMENT

• Les lave-linge et sèche-linge de Samsung peuvent être empilés pour optimiser l'espace utilisable.
• Les pieds du sèche-linge doivent être enlevés pour empiler le lave-linge et le sèche-linge. Vous pouvez acheter un kit d'empilage en option auprès de votre revendeur Samsung.

Français 21

©

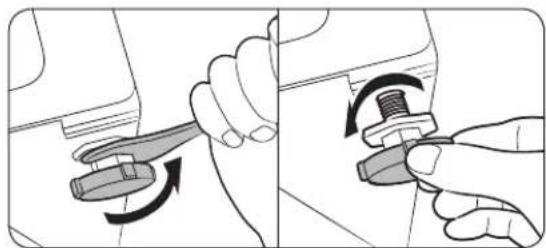

ÉTAPE 3 Ajuster les pieds réglables

1. Mettez le lave-linge en place en le faisant glisser doucement. Une pression excessive peut endommager le pied de mise à niveau.

2. Mettez le lave-linge à niveau en réglant manuellement le pied de mise à niveau.

3. Quand la mise à niveau est terminée, resserrez les boulons en utilisant la clé.

NOTE

Une clé réglable ou une clé plate de 17 mm est requise pour desserrer ou resserrer les pieds de réglage.

ÉTAPE 4 Raccordez le tuyau d'eau

• Assurez-vous d'utiliser un nouveau tuyau d'eau, et qu'il y a des joints en caoutchouc (B) à l'intérieur des raccords (A) à chaque extrémité du tuyau d'eau. Un tuyau d'eau sans joint peut provoquer une fuite d'eau.
- S'il y a une fuite d'eau, arrêtez d'utiliser le lave-linge et contactez un centre de service local Samsung. Une fuite d'eau peut provoquer un choc électrique.
- Ne tendez pas le tuyau d'arrivée d'eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long.
- Pour éviter les fuites, assurez-vous que les deux tuyaux d'eau ne soient pas courbés ni entortillés. Une fuite d'eau peut provoquer un choc électrique.

Installation

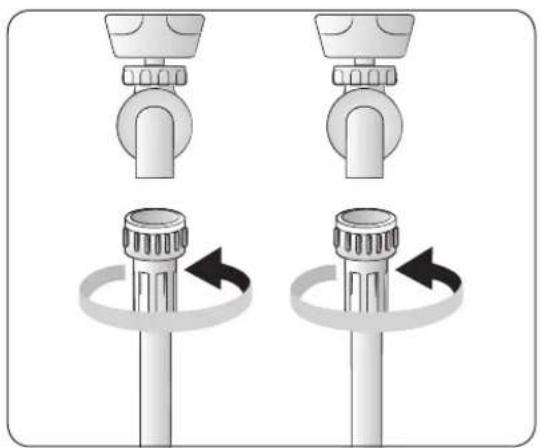

Pour raccorder le tuyau d'arrivée d'eau au robinet d'eau:

1. Raccordez une extrémité de chaque tuyau d'eau au robinet d'eau chaude ou d'eau froide.

2. Tournez manuellement les raccords jusqu'au bout, puis resserrez-les simplement d'un deux-tiers de tour supplémentaire à l'aide d'une pince. Ne les serrez pas trop pour éviter. Tout dommage aux raccords.

3. Quand c'est terminé, tirez le s tuyaux d'eau vers le haut ou vers le bas pour vérifier s'ils sont bien raccordés.

4. Placez les autres extrémités des tuyaux dans un seau et ouvrez les robinets pendant 10 à 15 secondes pour enlever les impuretés. Quand c'est terminé, fermez les robinets.

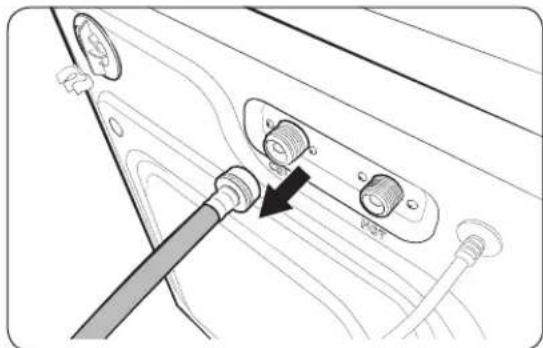

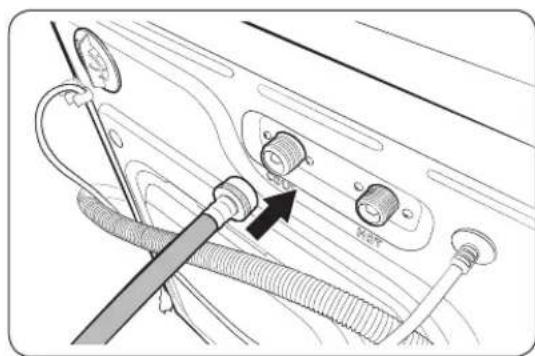

1. Raccordez les autres extrémités des tuyaux d'eau aux arrivées correspondantes situées à l'arrière du lave-linge tel que spécifié. Assurez-vous que le tuyau d'eau chaude est raccordé à l'arrivée d'eau chaude et le tuyau d'eau froide à l'arrivée d'eau froide.
2. Répétez l'étape 2 ci-dessus pour les autres raccords. Assurez-vous que les deux tuyaux d'eau sont bien raccordés. Consultez le code d'information '4C' pour tout dépannage.
3. Ouvrez les deux robinets et vérifiez s'il y a une fuite.

NOTE

Si vous ne souhaitez pas utiliser le tuyau d'eau chaude, insérez le bouchon d'arrivée d'eau dans l'orifice d'arrivée d'eau chaude. Dans ce cas, vous devez sélectionner l'option Tap Cold (Robinet d'eau froide) pour la température de l'eau. Tous les autres indicateurs d'eau sont éteints.

ATTENTION

Pour éviter que les tuyaux d'eau ne soient pliés ou entortillés, assurez-vous de sécuriser une distance d'au moins 6 pouces (150 mm) de la paroi arrière.

Installation

ÉTAPE 5 Positionnez le tuyau d'eau

L'extrémité du tuyau de vidange peut être positionnée de trois façons différentes :

Sur le bord d'un lavabo

Le tuyau de vidange doit être placé à une hauteur entre 24 pouces (60 cm) et 35 pouces (90 cm) du sol. Pour que l'embout du tuyau de vidange reste courbé, utilisez le guide plastique (A) du tuyau fourni. Fixez le guide au mur en utilisant un crochet pour assurer une vidange stable.

Dans une conduite d'évacuation ou un bac à laver

La longueur du bac à laver (B) et du tuyau d'évacuation (C) doit être comprise entre 18 pouces (46 cm) et 96 pouces (245 cm). Assurez-vous que le tuyau de vidange et la conduite d'évacuation ne sont pas étanches à l'air.

NOTE

D: Fixation pour tuyau / E: Collier de fixation

Raccordé au tuyau d'évacuation du lavabo

Le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 24 pouces (60 cm) du sol. (*) : 24 pouces (60 cm)

• Raccordez le guide du tuyau de vidange (A) à maximum 6 pouces (15 cm)* de distance de l'extrémité du tuyau de vidange. Si le tuyau de vidange se prolonge au delà de l'extrémité du guide de tuyau, des moisissures ou microorganismes pourraient se diffuser à l'intérieur du lave-linge.
• Le tuyau de vidange peut être installé jusqu'à 96 pouces (245 cm) de hauteur, mais la capacité de drainage peut être réduite à cette hauteur. L'eau restante dans le système de vidange peut provoquer des odeurs.
• Si le tuyau de vidange est installé endessous de 18 pouces (46 cm), l'eau peut être vidangée durant le processus du fait d'un phénomène de siphon. Si cela se produit, un code d'information '4C' apparaît sur l'écran.

Système de vidange du tube vertical mural

Le tuyau de vidange doit être placé dans un système de vidange de tube vertical mural. Pour que l'extrémité du tuyau de vidange reste courbé, utilisez le guide plastique (A) fourni. Fixez le guide au mur en utilisant un crochet pour assurer une vidange stable.

ÉTAPE 6 Marche

Branchez le cordon d'alimentation dans une prise électrique approuvée CA 120 V / 60 Hz protégée par un fusible ou un disjoncteur. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge en marche.

Avant de démarrer

Réglages initiaux

Lancer un calibrage (recommandé)

L'option Calibrage permet à l'appareil de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'activer l'option Calibrage.

1. Appuyez sur le bouton Marche/Arrêt pour allumer votre lave-linge.

2. Maintenez simultanément enfoncés les boutons Temp. et Delay End (Arrêt différé) pendant 3 secondes.

3. Appuyez sur le bouton Départ/Pause pour lancer l'étalonnage.

4. Le hublot est verrouillé pendant l'opération.

5. Le tambour continue de tourner dans le sens horaire et antihoraire pendant plusieurs minutes.

6. Quand il a terminé, le lave-linge s'arrête automatiquement.

Instructions de lavage

ÉTAPE 1 Tri

Triez le linge selon ces critères :

• Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes.
  • Couleurs: séparez le blanc et les couleurs.
• Taille : Le mélange d'articles de tailles différentes dans le tambour améliore les résultats de lavage.
• Sensibilité : Lavez les articles délicats séparément pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes sur les articles.

NOTE

Assurez-vous de vérifier l'étiquette d'entretien sur tous les vêtements et de trier les vêtements en conséquence avant de commencer le lavage.

ÉTAPE 2 Vider les poches

Videz toutes les poches de vos vêtements à laver

- Les objets métalliques comme les pièces, pinces et boucles sur les vêtements peuvent endommager d'autres articles à laver mais aussi le tambour.

Mettez les vêtements pourvus de boutons ou de broderies sur l'envers

• Si les fermetures à glissière des pantalons et vestes sont ouvertes lors du lavage, cela peut endommager le tambour. Les fermetures à glissière doivent être maintenues fermées à l'aide d'un fil.
• Les lanières des vêtements risquent de s'emmêler avec le reste du linge. Nouez-les avant de lancer le programme.

ÉTAPE 3 Utilisez un filet à linge

• Les soutiens-gorge (lavables à l'eau) doivent être placés dans un filet à linge. Les parties métalliques des soutiens-gorge peuvent se casser et déchirer les autres articles à laver.
• Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin.
• Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements de la machine impliquant des blessures.

ÉTAPE 4 Prélavage (si nécessaire)

Sélectionnez l'option Prélavage pour le programme sélectionné si le linge est très sale. N'utilisez pas l'option de prélavage si vous ajoutez du détergent manuellement dans le tambour.

ÉTAPE 5 Évaluer la capacité de chargement

Ne surchargez pas le lave-linge. Une surcharge peut entraîner un lavage inadéquat du lave-linge.

NOTE

Lorsque vous lavez des draps ou des draps, il se peut que la durée de lavage soit allongée ou que l'efficacité de l'essorage soit moindre. Pour le linge de lit ou les couvertures, le niveau d'essorage maximal recommandé est « Essorage faible ou moyen » et la capacité de charge est de 3,0 kg ou moins.

ATTENTION

Si le linge est déséquilibré et le code erreur «Ub» s'affiche, redistribuez la charge. Du linge mal équilibré peut réduire les performances d'essorage.

ÉTAPE 6 Ajoutez le type de détergent correct

La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours un détergent pour linge HE « à faible teneur en mousse » conçu pour les lave-linge automatiques.

NOTE

- Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sur de la dureté de l'eau, contactez une autorité locale pour l'eau.

- N'utilisez pas de lessive qui a tendance à se durcir ou se solidifier. Cette lessive peut rester après le cycle de rinçage, bloquant l'évacuation.

ATTENTION

Quand vous lavez de la laine en utilisant le programme LAINE, utilisez uniquement une lessive liquide neutre. Une lessive en poudre utilisée dans le programme laine peut rester dans le linge et le décolorer.

Utilisez uniquement une lessive HE

Votre lave-linge est conçu pour fonctionner avec des lessives haute efficacité (HE).

- Pour des résultats de lavage optimaux, utilisez une lessive haute efficacité telle que Tide HE, Wisk HE, Cheer HE ou Gain HE*. Les lessives haute efficacité contiennent des agents anti-mousse chargés de réduire, voire d'éliminer la mousse. Lorsqu'il y a moins de mousse, la charge tourne plus efficacement et le lavage est optimisé. (* Les noms de marque sont des marques déposées de leurs fabricants respectifs.)

AVERTISSEMENT

Les lessives classiques ne sont pas recommandées. Utilisez uniquement une lessive HE.

Avant de démarrer

Conseils d'utilisation du tiroir à lessive

Le lave-linge est équipé d'un distributeur à quatre bacs : le premier bac avant gauche est réservé aux produits de lavage principal, le deuxième bac arrière gauche aux produits de prélavage, le troisième bac avant droit à l'adoucissant, le quatrième bac arrière droit à l'eau de Javel liquide.

1. Compartiment de lavage principal: Mettez de la lessive de lavage principal, de l'adoucissant, de la lessive pour le trempage, de l'eau de javel non décolorante et non chlorée et/ou des détachants.
2. Compartiment pour adoucissant : Mettez de l'adoucissant. Ne dépassez pas la ligne max (A).
3. Bac à eau de Javel: Mettez de l'eau de javel chlorée liquide.

ATTENTION

• N'ouvrez pas le tiroir à lessive quand le lave-linge est en marche.
• N'utilisez pas les types de lessive suivants :
- Type tablettes ou capsules
- Type bille ou filet
- Pour éviter l'obstruction du compartiment, il convient de diluer les agents concentrés ou fortement enrichis (adoucissant ou lessive) avant de les y placer.
- Avant de déplacer le lave-linge, veillez à vider le tiroir de lessive qui pourrait contenir de la lessive et/ou de l'adoucissant. Le contenu du tiroir peut se répandre sur le sol.

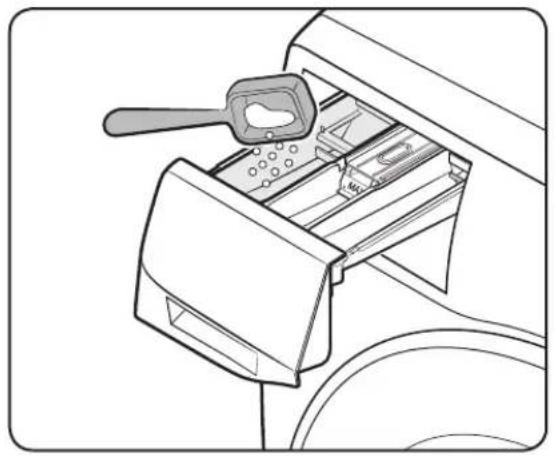

Pour mettre des agents de lavage dans le tiroir à lessive

1. Ouvrez le tiroir à lessive en le faisant glisser.
2. Mettez de la lessive dans le compartiment de lavage principal tel qu'indiqué ou recommandé par le fabricant. Pour utiliser de la lessive liquide, consultez la page <32>.
3. Mettez de l'adoucissant dans le compartiment à adoucissant. Ne dépassez pas la ligne max(A).

ATTENTION

De l'adoucissant en poudre n'est pas recommandé. Utilisez uniquement de l'adoucissant liquide.
4. Fermez le tiroir à lessive.

ATTENTION

• Ne mettez pas de lessive en poudre dans le tiroir pour liquides.
  • L'adoucissant concentré doit être dilué dans l'eau avant de le mettre.
• Ne mettez pas de lessive de lavage principal dans le compartiment à adoucissant.

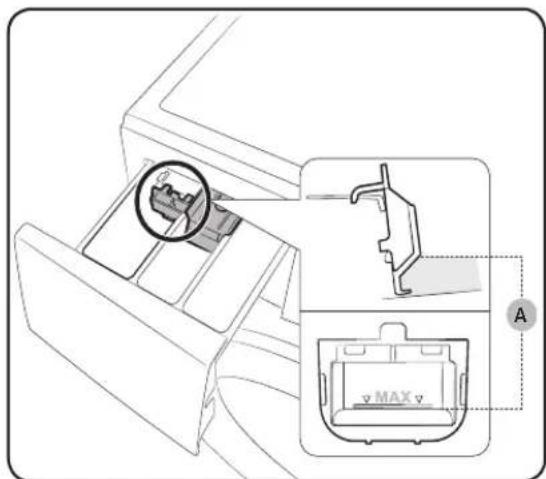

Pour une utilisation de détergents liquides (modèles applicables uniquement)

Avant de démarrer

Pour utiliser de la lessive liquide Insérez d'abord le réservoir pour liquide fourni dans le compartiment de lavage principal. Puis mettez de la lessive liquide dans le réservoir en-dessous de la ligne max (A)indiquée.

ATTENTION

• Ne dépassez pas la ligne max qui est indiquée dans le réservoir.
• Enlevez le réservoir à liquide si vous utilisez de la lessive en poudre.

Pour utiliser le bac à javel

Veuillez d'abord insérer le bac à javel dans le compartiment à javel.

Ajoutez uniquement l'eau de Javel liquide dans le bac à javel. Ne dépassez pas la ligne max (A).

ATTENTION

N'appliquez jamais d'eau de Javel liquide non diluée directement sur le linge ou dans le tambour. Ce produit chimique puissant peut endommager et décolorer les fibres s'il n'est pas utilisé correctement.

Pour utiliser des boosters d'oxygène ou de la javel non décolorante

Les boosters d'oxygène ou bien la javel non décolorante peuvent augmenter les performances de lavage.

Assurez-vous d'ajouter des boosters d'oxygène ou bien de la javel non décolorante après avoir placé le linge dans le tambour.

NOTE

Pour utiliser à la fois de la lessive en poudre et un booster d'oxygène en poudre ou de la javel non décolorant en poudre, il est plus efficace de les placer ensemble dans le tambour avant d'y mettre le linge.

Fonctionnement

AVERTISSEMENT

Afin de limiter les risques d'incendie, d'électrocution ou de blessures, consultez la section CONSIGNES IMPORTANTES DE SÉCURITÉ avant d'utiliser cet appareil.

Panneau de commande

NORMAL 15' EXPRESS DEEP STEAM DELICATES HEAVY DUTY WOOL WHITES PERM PRESS SANITIZE ACTIVE WEAR ALLERGEN RINSE+SPIN TOWELS SELF CLEAN* 01 02 0810 09 *(3 sec) My Cycle *Cycle Save Super Speed Smart Control Extra Hot Extra High Extra Heavy Hot High Heavy Warm Medium Normal Cool Low Light Cold No Spin Extra Light Temp. Spin Soil Extra Rinse 03 04 *Smart Care - 05 *Alarm Off - 06 Hold to Start

01 Sélecteur de programme	Tournez le bouton pour sélectionner un programme.
02 Affichage	L'affichage montre les informations de programme actuelles et le temps restant estimé, ou un code d'information quand un problème survient.
03 Temp.	Appuyez pour changer la température de l'eau pour le programme actuel.Extra Hot (Très chaud): Linge très sale, textiles grand teint. Uniquement disponible avec les programmes NORMAL, HEAVY DUTY (GRAND RENDEMENT) et SANITIZE (STÉRILISATION).Hot (Chaude): Blancs et linge très sale, textiles grand teint.Warm (Tiède): Textiles grand teint.Cool (Frais): linge très peu sale, couleurs vives. Le lave-linge alimente en eau chaude supplémentaire ou pousse la chaudière à chauffer l'eau si elle est en-dessous de 60 °F (16 °C)Cold (Froide): Utilisez uniquement de l'eau froide sans lancer la chaudière. Pas de fourniture d'eau chaude.

Fonctionnement

04 Spin (Essorage)	Appuyez pour changer la vitesse d'essorage pour le programme actuel.Extra High (Très élevée): Prolonge le processus d'essorage pour enlever efficacement l'humidité de la charge.NOTEExtra High (Très élevée) utilise un processus d'essorage plus fort pour enlever l'humidité, qui ne convient donc pas aux tissus à repasser ou sans repassage ou aux surcharges.High (Élevée): Sous-vêtements, T-shirts, jeans et cotons résistants.Medium (Moyenne): Jeans, tissus infroissables ou sans repassage et synthétiques.Low (Basse): Articles délicats qui requièrent une vitesse d'essorage plus faible.No Spin (Sans essorage): le tambour ne tourne pas après le programme final de vidange.Arrêt cuve pleine (pas de lampe allumée): Le programme final de rinçage est interrompu de sorte que le linge reste dans l'eau. Pour essorer le linge, lancez un programme de vidange ou de rinçage.NOTEEssorage seulement: Ce programme exécute un programme d'essorage uniquement. Appuyez et maintenez enfoncé le bouton Spin (Essorage) pendant 3 secondes. La durée du programme étant affichée, appuyez sur le bouton Spin (Essorage) de manière répétée jusqu'à sélectionner la vitesse d'essorage souhaitée. Puis, Appuyez sur le bouton Départ/Pause (Appuyer Pour Départ) pour lancer le cycle.Ce programme est uniquement disponible quand aucun programme spécifique n'est sélectionné
05 Soil (Salissure)	Permet de sélectionner le degré de salissure/temps de lavage.Extra Heavy ( Très sale): linge très sale.Heavy ( Sale): linge très sale.Normal: linge moyennement sale. Ce réglage convient à la plupart des lessives.Light ( Léger): linge peu sale.Extra Light ( Très Léger): linge à peine sale.
06 Extra Rinse (Rinçage Supplémentaire)	Appuyez sur ce bouton pour ajouter un programme de rinçage supplémentaire à la fin du programme afin de mieux éliminer les additifs et les parfums.
07 Delay End (Arrêt différé)	Delay End (Arrêt différé) vous permet de régler l'heure de fin du programme actuel. Sur la base de vos paramètres, l'heure de départ du programme sera déterminée par la logique interne de l'appareil. Ce réglage est par exemple utile pour programmer votre appareil de sorte qu'il termine un lavage au moment où vous rentrez normalement du travail chez vous.Appuyez pour choisir une unité d'heures présélectionnées.
08 My Cycle (Mon cycle)	Permet de programmer votre cycle préféré (température, essorage, degré de salissure, options, etc. (voir page 42)
09 Super Speed(Haute vitesse)	Appuyez sur ce bouton si vous souhaitez réduire le temps de lavage, applicable aux programmes NORMAL,DEEP STEAM (VAPEUR PROF.),HEAVY DUTY (GRAND RENDEMENT) ou ALLERGEN (ANTIACARIENS). La réduction de temps peut différer selon Programme/ Charge/Option.
10 Smart Control	Ce bouton permet d'activer ou de désactiver la fonction Smart control. Lorsque la fonction Smart Control est activée, vous pouvez commander votre lave-linge depuis votre périphérique mobile. Pour plus d'informations, consultez la section SmartThings à la page <41>.
11 Marche/Arrêt Appuyez pour mettre en marche/arrêter le lave-linge.
12 Départ/Pause(Appuyer Pour Départ)	Appuyez pour démarrer ou terminer une opération.

Étapes simples pour démarrer

NORMAL 15' EXPRESS DEEP STEAM DELICATES HEAVY DUTY WOOL WHITES PERM PRESS SANITIZE ACTIVE WEAR ALLERGEN RINSE+SPIN TOWELS SELF CLEAN* Delay End — + *Child Lock 18:00 * (3 sec) My Cycle *Cycle Save Super Speed Smart Control Extra Hot Extra High Extra Heavy Hot High Heavy Warm Medium Normal Cool Low Light Cold No Spin Extra Light Temp. Spin Soil Extra Rinse *Smart Care *Alarm C# Hold to Start 1 6

1. Appuyez sur le bouton Marche/Arrêt pour allumer votre lave-linge.
2. Tournez le Sélecteur de programme pour sélectionner un programme.
3. Changez les réglages du programme (Temp., Spin (Essorage), et Soil (Salissure)) si nécessaire.
4. Pour ajouter une option, appuyez sur Options. Utilisez à nouveau le bouton pour choisir un élément préféré.
5. L'appareil propose trois boutons d'accès facile pour My Cycle (Mon cycle), Super Speed (Haute vitesse) et Smart Control pour votre commodité. Pour utiliser un élément d'option, appuyez sur la touche correspondante.
6. Appuyez sur le bouton Départ/Pause (Appuyer Pour Départ).

Pour changer le programme quand l'appareil fonctionne

1. Appuyez sur le bouton Départ/Pause (Appuyer Pour Départ) pour arrêter le fonctionnement.
2. Sélectionnez un programme différent.
3. Appuyez de nouveau sur le bouton Départ/Pause (Appuyer Pour Départ) pour démarrer le nouveau programme.

Français

Fonctionnement

Vue d'ensemble des programmes

Programmes standard

Programme Description
NORMAL	Plupart des textiles (ex. : coton), linge de maison et linge moyennement sale.
DEEP STEAM (VAPEUR PROF.)	Convient au linge très sale et tissus grand teint. Ce programme utilise de la vapeur et une température de l'eau élevée pour enlever les taches de manière efficace.
HEAVY DUTY (GRAND RENDEMENT)	Pour le linge très sale et textiles épais grand teint.
WHITES (VÊTEMENTS BLANCS)	Pour les tissus blancs ou sans javel.
SANITIZE (STÉRILISATION)	Convient au linge très sale et tissus grand teint. La température de l'eau atteint 150 °F afin d'éliminer les bactéries.NOTESi vous sélectionnez Départ/Pause (Appuyer Pour Départ) lors de la phase de chauffe du programme Stérilisation, le hublot reste verrouillé pour des raisons de sécurité.
ALLERGEN (ANTIACARIENS)	Ce programme élimine les acariens, les squames d'animaux et autres substances allergènes du tissu.
TOWELS (SERVIETTES)	Pour serviettes de toilette, débarbouillettes et tapis.
15' EXPRESS (15 MINUTES EXPRESSE)	Pour les vêtements légèrement sales de moins de 4,4 livres(2.0 kg) que vous souhaitez laver rapidement.Utilisez moins de 0,044 livres (20 g) de lessive. L'utilisation de plus de 0,044 livres (20 g) de lessive peut laisser des résidus de lessive.Pour une lessive liquide, utilisez un maximum de 20 ml de lessive liquide.
DELICATES (DÉLICAT)	Pour tissus extra-fins, soutiens-gorge, lingerie (soie), et autres tissus lavables uniquement à la main.Pour des résultats optimaux, utilisez de la lessive liquide.
WOOL (LAINE)	Lainages lavables en machine. La charge doit être inférieure à : 8 livres(3.63 kg). Pour de meilleurs résultats, nous recommandons une charge de 4,4 livres(2.0 kg) ou moins.Le programme Laine lave le linge en déplaçant le tambour horizontalement afin de préserver les caractéristiques des fibres de la laine et d'éviter l'endommagement du linge. Il s'arrête ensuite pendant un certain temps pour permettre au linge de tremper dans l'eau puis il repart.Il est recommandé d'utiliser une lessive neutre pour éviter d'endommager le linge et améliorer les performances de lavage.
PERM PRESS (INFROISSABLES)	Adapté aux tissus synthétiques, infroissables et au linge peu à moyennement sale.
ACTIVE WEAR (VÊTEMENTS DE SPORT)	Utilisez ce programme pour laver les vêtements de sport tels que survêtements, pantalons de sport en jersey, chemises/hauts et autres vêtements de sport. Ce programme permet d'éliminer la saleté du linge délicat de manière efficace avec un lavage adapté.
RINSE+SPIN (RINÇAGE+ESSORAGE)	Utilisez pour des charges qui nécessitent uniquement un rinçage ou pour ajouter un adoucissant avec rinçage à une charge.
SELF CLEAN (AUTONETTOYAGE)+	Permet de supprimer la saleté et les bactéries du tambour.Exécutez tous les 40 lavages environ sans lessive ni javel.Assurez-vous que le tambour soit vide.N'ajoutez aucun agent de nettoyage de tambour.

Options

Option Description
	Alarme Éteinte	Vous pouvez allumer ou éteindre le son du lave-linge.Lorsque cette fonction est réglée sur Off, l'alarme, la mélodie de l'achèvement du cycle et le bip d'alimentation ne sonnent pas. Cependant, les autres sons restent actifs.
	Extra Rinse(Rinçage Supplémentaire)	Ajoutez un programme de rinçage supplémentaire à la fin du programme afin de mieux éliminer les additifs.

Fonctionnement

Delay End (Départ différé)

Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un Delay End (Arrêt différé) de 1 à 24 heures (par tranches d'une heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.

1. Sélectionnez un programme. Puis changez les réglages du programme si nécessaire.
2. Appuyez sur Delay End (Arrêt différé) (ou sur la touche +/-) de manière répétée jusqu'à ce que vous ayez réglé une heure de fin désirée.
3. Appuyez et maintenez enfoncé Départ/Pause (Appuyer Pour Départ). Le témoin Delay End (Arrêt différé) clignote et le lave-linge fait chuter le tambour pour détecter le poids de la charge si la détection de charge est préréglée pour le programme sélectionné. Une fois terminé, il affiche votre temps réglé avec la minuterie en cours d'exécution.
4. Pour annuler Delay End (Arrêt différé), redémarrer votre lave-linge en appuyant sur Marche/Arrêt.

Exemple d'utilisation

Vous voulez terminer un programme de deux heures dans 3 heures. Pour ce faire, vous ajoutez l'option Départ différé au programme en cours avec un paramètre de 3 heures, puis vous appuyez sur Départ/Pause (Appuyer Pour Départ) à 14 h 00. Le lave-linge commence à fonctionner à 15 h 00 et se termine à 17 h 00. Vous trouverez ci-dessous la chronologie de cet exemple.

2:00 pm

Réglez l'Delay End (Arrêt différé) sur 3 heures.

3:00 pm

Départ

5:00 pm

Fin

Capteur de charge 📄

L'icône du capteur de charge s'allume lorsque vous sélectionnez un programme prenant en charge la détection de charge. Certains programmes peuvent ne pas supporter la détection de chargement. Une fois que vous démarrez le cycle, l'icône clignote ou reste fixe pendant le processus de détection de charge et s'éteint lorsque le processus est terminé.

Fonctions spéciales

Sécurité enfant 😊

Pour éviter les accidents des enfants, la fonction Sécurité enfant verrouille tous les boutons à l'exception de Marche/Arrêt.

Pour activer Sécurité enfant

- Pour les modèles à bac de distribution manuel, maintenez simultanément enfoncées les touches - et + (de l'option Delay End (Arrêt différé)) pendant 3 secondes. Ensuite, appuyez et maintenez enfoncé Départ/Pause (Appuyer Pour Départ) pour activer. Le hublot se verrouille et l'indicateur de Sécurité enfant) s'allume.

Pour désactiver temporairement la fonction Sécurité enfant

Pour les modèles à bac de distribution manuel, maintenez simultanément enfoncées les touches - et + (de l'option Delay End (Arrêt différé)) pendant 3 secondes.

NOTE

• Si vous ouvrez le hublot 1 minute ou plus après avoir désactivé la fonction Sécurité enfant, une alarme retentit pendant 2 minutes maximum.
• Si vous fermez le hublot dans les 2 minutes, le hublot se verrouille et la fonction Sécurité enfant est réactivée. Si vous ne fermez pas le hublot ou si le hublot n'est pas correctement fermée, l'alarme continue de sonner pendant 2 minutes.
• Pour ajouter du linge après avoir activé la fonction Sécurité enfant, désactivez d'abord la fonction Sécurité enfant ou redémarrez le lave-linge.

Pour annuler la fonction Sécurité enfant

- Pour les modèles à bac de distribution manuel, maintenez simultanément enfoncés - et + (de l'option Delay End (Arrêt différé)) pendant 3 secondes, puis maintenez les touches enfoncées pendant 3 secondes pour annuler Sécurité enfant. Le hublot se verrouille et l'indicateur de Sécurité enfant s'allume.

Son activé/désactivé

Vous pouvez allumer ou éteindre le son du lave-linge. Lorsque cette fonction est réglée sur Off, l'alarme, la mélodie de l'achèvement du cycle et le bip d'alimentation ne sonnent pas. Cependant, les autres sons restent actifs.

• Pour couper le son, maintenez appuyé le bouton Options pendant 3 secondes.
• Pour activer le son, maintenez de nouveau appuyé pendant 3 secondes.
- Vos réglages resteront effectifs même après le redémarrage de l'appareil.

Créez votre propre programme de lavage avec les paramètres préférés et utilisez le en pressant un seul bouton.

Fonctionnement

Pour créer votre propre programme

1. Tournez le Sélecteur de programme pour sélectionner un programme.
2. Changez les réglages du programme (Temp., Spin (Essorage), et Soil (Salissure)) si nécessaire.
3. Pour ajouter une option, appuyez sur les touche correspondantes.
4. Maintenez appuyé My Cycle (Mon cycle) pendant 3 secondes pour enregistrer vos réglages. Les indicateurs applicables clignotent pendant 3 secondes.
   Une fois que vous avez enregistré le programme, vous pouvez l'utiliser en appuyant sur My Cycle (Mon cycle).

Utilisation du lavage vapeur

Si vous utilisez le lavage DEEP STEAM (VAPEUR PROF.), la vapeur agit au moment le plus opportun pour la quantité de linge détectée, optimise l'effet de la vapeur, augmente la température de lavage, améliore l'effet de trempage ainsi que les performances de lavage.

1. Chargez le lave-linge.
2. Appuyez sur le bouton Marche/Arrêt.
3. Tournez la molette de sélection de programme et choisissez un Programme DEEP STEAM (VAPEUR PROF.).
4. Ajoutez la lessive et l'adoucissant dans les compartiments correspondants jusqu'au trait.
5. Appuyez sur le bouton Départ/Pause (Appuyer Pour Départ). Le lave-linge pèse le linge et sélectionne automatiquement les meilleures conditions de lavage.

ATC (Contrôle automatique de la température)

La fonction ATC permet au lave-linge de contrôler la température de l'eau dans chaque processus de lavage en utilisant la thermistance interne. Elle est conçue pour maintenir un certain niveau de température de lavage pour de meilleurs résultats.

NOTE

• Si vous sélectionnez le cycle, ce programme est le programme régulation. Étant donné que les nouveaux lave-linge doivent réduire la quantité d'énergie utilisée comme première priorité, les clients constateront que davantage d'eau froide est approvisionnée dans la lave-linge. mais cela est normal, ce n'est pas un problème.
• Dans ces programmes, la température chaude est semblable aux températures d'eau du bain, et la température Tiède à des températures agréables de piscines.
• Pour laver du linge à une température spécifique, vous devez d'abord choisir un programme différent.

SmartThings

Connexion Wi-Fi

Sur votre smartphone, accédez aux Paramètres et allumez la connexion sans fil et sélectionnez un AP (Point d'accès).

NOTE

• Cet appareil est conçu uniquement pour usage domestique (classe B) et peut être utilisé dans toutes les zones résidentielles.
• Cet appareil peut provoquer des interférences sans fil, et ni le fabricant ni l'installateur de cet appareil ne peuvent fournir une mesure de sécurité de quelque nature que ce soit.
• Les méthodes de cryptage recommandées sont WPA/TKIP et WPA2/AES. Les protocoles Wi-Fi nouvellement développés ou les protocoles Wi-Fi non approuvés ne sont pas pris en charge.
• La sensibilité à la réception d'un réseau sans fil peut être affectée par les environnements sans fil qui l'entourent.
• Si votre fournisseur d'accès Internet a enregistré l'adresse MAC de votre PC ou le module modem pour une utilisation permanente, votre lave-linge Samsung ne parvient pas à se connecter à Internet. Si tel est le cas, contactez votre fournisseur d'accès Internet.
• Le pare-feu Internet peut interrompre votre connexion Internet. Si cela se produit, contactez votre fournisseur d'accès Internet.
• Si la panne d'Internet se poursuit après avoir suivi les recommandations de votre fournisseur d'accès Internet, contactez un détaillant ou un centre de service Samsung local.
• Pour installer des routeurs câblés et sans fil, reportez-vous au mode d'emploi du routeur que vous utilisez.
  • Le lave-linge Samsung prend en charge les protocoles Wi-Fi 2,4 GHz.
• Le lave-linge Samsung prend en charge les protocoles IEEE802.11 b/g/n (2,4 GHz), Soft-AP. (IEEE802.11n est recommandé)
• Un routeur câblé/sans fil non approuvé peut ne pas se connecter au lave-linge.

Téléchargement

Sur un marché d'applications (Google Play Store, Apple App Store, Samsung Galaxy Apps), trouvez l'application SmartThings avec un terme de recherche de « SmartThings ». Téléchargez et installez l'application sur votre appareil.

NOTE

• L'application SmartThings est disponible sur les appareils tiers avec Android OS 6.0 (Marshmallow) ou supérieur, les appareils Samsung avec Android OS 5.0 (Lollipop) ou supérieur et les périphériques iOS avec iOS 10.0 ou supérieur. (Pour les iPhones, il doit s'agir de l'iPhone 6 ou supérieur). L'application est optimisée pour les smartphones Samsung (Galaxy S et Note Series).
• Certaines fonctions de l'application peuvent fonctionner différemment sur des dispositifs tiers.
• L'application est susceptible d'être modifiée sans préavis pour des performances améliorées.

Fonctionnement

S'identifier

Vous devez d'abord vous connecter à SmartThings avec votre compte Samsung. Pour créer un nouveau compte Samsung, suivez les instructions sur l'application. Vous n'avez pas besoin d'une application distincte pour créer votre compte.

NOTE

Si vous possédez un compte Samsung, utilisez le compte pour vous connecter. Un utilisateur enregistré de smartphone Samsung se connecte automatiquement.

Pour enregistrer votre appareil sur SmartThings

1. Assurez-vous que votre smartphone est connecté à un réseau sans fil. Dans le cas contraire, allez aux Settings (Paramètres) et allumez la connexion sans fil et sélectionnez un AP (Point d'accès).
2. Sélectionnez pour exécuter SmartThings sur votre smartphone.
3. Lorsqu'un message "A new device is found."(« Un nouveau dispositif est trouvé ») s'affiche, sélectionnez Add (Ajouter).

4. Si aucun message ne s'affiche, sélectionnez + et sélectionnez votre lave-linge dans une liste de dispositifs disponibles. Si votre lave-linge n'est pas répertorié, sélectionnez Device Type (Type de dispositif) > Specific Device Model (Modèle de dispositif spécifique), puis ajoutez votre lave-linge manuellement.

5. Enregistrez votre lave-linge sur l'application SmartThings comme suit.

a. Connectez-vous à SmartThings avec votre compte Samsung.
b. Activez une connexion Wi-Fi.
c. Ajoutez votre lave-linge à SmartThings. Assurez-vous que votre lave-linge est connecté à SmartThings.
d. Une fois l'enregistrement terminé, votre lave-linge apparaît sur votre smartphone.

Application Lave-linge

Contrôle intégré : Vous pouvez surveiller et contrôler votre lave-linge à la fois à la maison et en déplacement.

• Sélectionnez l'icône Lave-linge sur SmartThings. La page Lave-linge apparaît.
• Vérifiez le statut de l'opération ou les notifications relatives à votre lave-linge et modifiez les options ou les paramètres si nécessaire.

SmartThings

Catégorie Point de contrôle Description
Surveillance	Statut de lavage	Vous pouvez vérifier le cycle actuel et ses options et le temps de cycle restant.
	Smart Control Le statut Smart Control est affiché pour le lave-linge.
	Contrôle automatique	Utilisez ceci pour vérifier si le lave-linge fonctionne normalement.
	Contrôleur d'énergie	Utilisez ceci pour surveiller l'état de consommation d'énergie.
Contrôle	Départ/Pause (Appuyer Pour Départ)/Annuler	Sélectionnez un programme et les options nécessaires, puis sélectionnez Départ/Pause/Annuler pour démarrer une opération, arrêter temporairement ou annuler l'opération en cours.
	Mes Favoris	Ajoutez les programmes et les options fréquemment utilisés à Mes favoris pour une utilisation ultérieure.
Notification	Programme terminé Vous avertit que le programme actuel est terminé.
	Alarme (modèles applicables uniquement)	Vous informe de l'ajout d'une nouvelle charge.
	Linge restant (uniquement modèles applicables)	Vous informe du linge restant après la fin d'un programme.
Q-Rator	Menu de lessive*	Vous pouvez sélectionner le type de tissu, la couleur et le niveau de saleté afin d'obtenir des recommandations d'options et de cycles de lavage que vous pouvez démarrer immédiatement.
	Planificateur de lessive*	Vous pouvez régler l'heure à laquelle vous souhaitez qu'un cycle se termine. Une fois que vous avez réglé l'heure voulue, le cycle recommandé se terminera à l'heure que vous avez réglée, et vous pouvez démarrer ou réserver le cycle recommandé.
	Assistant HomeCare *	Il fournit un rapport régulier avec une analyse de l'état de fonctionnement de la machine dans une fréquence définie par l'utilisateur (chaque semaine/mois). Vous pouvez utiliser ce rapport standard pour vérifier votre modèle d'utilisation, les besoins de maintenance et la consommation d'énergie ** pour la période définie.
	* Nécessite 'SmartThings', disponible sur Android et iOS.Enregistrement requis.** Résultats indicatifs uniquement.

Français

Fonctionnement

Déclaration de logiciel open source

Le logiciel inclus dans cet appareil contient un logiciel de source libre (open source). Vous pouvez vous procurer le code source complet correspondant pendant une période de trois ans après la dernière expédition de cet appareil, en envoyant un e-mail à l'adresse mailto:[e-mail].

Il est également possible d'obtenir le code source complet correspondant sur un support physique, tel qu'un CD-ROM ; des frais minimum seront facturés.

L'URL suivante : http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 conduit à la page de téléchargement du code source rendu disponible et aux informations de licence de source libre liées à ce produit. Cette offre est valide pour quiconque recevant cette information.

Par la présente, Samsung Electronics déclare que l'appareil de type équipement radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : La déclaration officielle de conformité se trouve à http://www.samsung.com, accédez à Support (Assistance) > Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.

Puissance maximale de l'émetteur Wi-Fi : 20 dBm à 2,412 GHz - 2,472 GHz

Maintenance

Gardez votre lave-linge propre pour éviter que les performances ne se détériorent et pour préserver le cycle de vie.

SELF CLEAN (AUTONETTOYAGE) ^+

Exécutez ce programme régulièrement pour nettoyer le tambour, et pour enlever les bactéries de celui-ci.

1. Assurez-vous que le tambour soit vide.
2. Appuyez sur le bouton Marche/Arrêt pour allumer votre lave-linge.
3. Appuyez sur le bouton SELF CLEAN (AUTONETTOYAGE) ^+ .
4. Appuyez sur le bouton Départ/Pause (Appuyer Pour Départ).

NOTE

La température de l'eau pour SELF CLEAN (AUTONETTOYAGE) ^+ est réglée sur Très chaud, et cela ne peut être changé.

ATTENTION

N'utilisez pas de produits de nettoyage. N'ajoutez pas de détergent ou d'eau de Javel. Les résidus chimiques dans le tambour dégradent les performances de nettoyage.

Rappel SELF CLEAN (AUTONETTOYAGE) ^+

• Le rappel SELF CLEAN (AUTONETTOYAGE) ^+ apparaît sur l'écran principal une fois tous les 40 lavages. Il est conseillé d'exécuter régulièrement le SELF CLEAN (AUTONETTOYAGE) ^+
• Si vous ne faites pas fonctionner le programme dans les 1 heure après l'apparition du Rappel SELF CLEAN (AUTONETTOYAGE), le rappel se coupe automatiquement.
• Quand vous voyez ce rappel pour la première fois, vous pouvez l'ignorer pendant 6 fois consécutives. À partir du 7 ^ème lavage, le rappel n'apparaît plus. Cependant, il apparaît de nouveau au 40 ^ème lavage.

Maintenance

Smart Care

Pour activer cette fonction, vous devez d'abord télécharger l'application Samsung Smart Washer dans le Play Store ou l'Apple Store, et l'installer sur un dispositif mobile disposant d'une fonction caméra.

La fonction Smart Care doit être optimisée pour :Les séries Galaxy & iPhone (modèles applicables uniquement).

1. Lorsque le lave-linge détecte un problème à vérifier, un code d'information apparaît à l'écran. Pour entrer en mode Contrôle intelligent, maintenez enfoncée Soil (Salissure) et Spin (Essorage) simultanément pendant 3 secondes.
2. Le lave-linge démarre la procédure d'autodiagnostic et affiche un code d'information en cas de détection d'un problème.
3. Lancez l'application Samsung Smart Washer sur votre dispositif mobile, et tapez Smart Care.
4. Placez le dispositif mobile près de l'affichage du lave-linge de sorte que le dispositif mobile et le lave-linge soient l'un en face de l'autre. Le code information sera alors automatiquement reconnu par l'application.
5. Quand le code information est correctement reconnu, l'application fournit des informations détaillées sur le problème avec les actions contraires applicables.

NOTE

• Le nom de la fonction, Smart Care, peut varier selon la langue.
- Si le lave-linge reflète une lumière forte sur l'affichage, l'application n'a pas pu reconnaître le code information.
- Si l'application n'a pas pu reconnaître le code Smart Care de manière consécutive, saisissez manuellement le code information sur l'écran de l'application.

Vidange d'urgence

Dans le cas d'une panne de courant, vidangez l'eau du tambour avant d'enlever le linge.

1. Mettez le lave-linge hors tension, puis débranchez-le de la prise électrique.

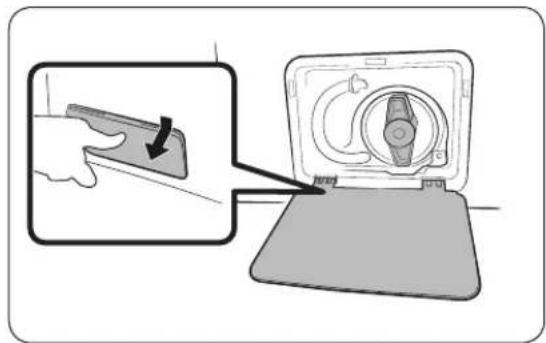

2. Appuyez doucement sur la zone supérieure du capot du filtre pour ouvrir.

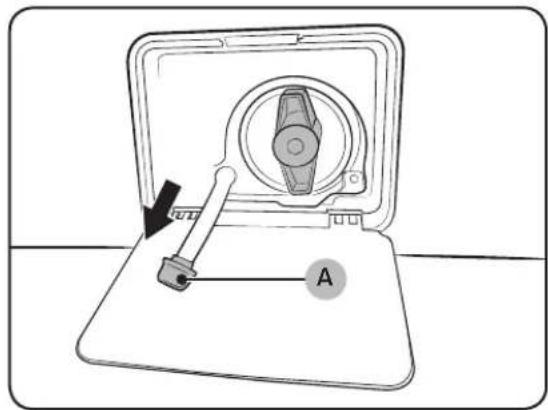

1. Placez un réservoir vide et assez grand autour du couvercle, et étirer le tube de vidange d'urgence autour du couvercle jusqu'au réservoir tout en tenant le capuchon du tube (A).

1. Ouvrez le capuchon du tube et laissez l'eau du tuyau de Vidange d'urgence (B) s'écouler dans le réservoir.

2. Quand c'est terminé, fermez le capuchon du tube et réassemblez le tube. Puis, fermez le couvercle du filtre.

NOTE

Utilisez un réservoir assez grand car il peut y avoir plus d'eau que prévu dans le tambour.

Maintenance

Nettoyage

Surface du lave-linge

Utilisez un chiffon doux avec un détergent ménager non-abrasif. Ne versez pas d'eau sur le lave-linge.

Filtre fin

Nettoyez le filtre fin du tuyau d'arrivée d'eau une ou deux fois par an.

1. Coupez le lave-linge et débranchez le cordon d'alimentation.

2. Fermez le robinet d'eau.

3. Dévissez et débranchez le tuyau d'arrivée d'eau situé à l'arrière du lavelinge. Couvrez le tuyau avec un chiffon pour éviter que l'eau ne se répande.

4. Utilisez des pinces pour retirer le filtre à maille de la vanne d'entrée.

5. Immergez le filtre à maille dans l'eau en veillant à ce que le raccord fileté soit lui aussi sous l'eau.

6. Séchez le filtre fin à l'ombre.

7. Réinsérez le filtre à maille dans la vanne d'entrée, et reconnectez le tuyau d'eau à la vanne d'entrée.

8. Ouvrez le robinet d'eau.

NOTE

Si le filtre fin est bouché, le code d'information « 4C » apparaît sur l'écran d'affichage du lave-linge.

Filtre de la pompe

Il est conseillé de nettoyer le filtre de la pompe 5 ou 6 fois par an pour éviter qu'il ne se bouche. Un filtre de pompe bouche peut réduire l'effet des bulles.

1. Coupez le lave-linge et débranchez le cordon d'alimentation.
2. Vidangez l'eau restante dans le tambour. Reportez-vous à la section « Vidange d'urgence » à la page 49.
3. Appuyez doucement sur la zone supérieure du capot du filtre pour ouvrir.
4. Tournez le bouton du filtre de la pompe (A) vers la gauche, et vidangez l'eau restante.
5. Nettoyez le filtre de la pompe en utilisant des brosses douces. Assurez-vous que l'hélice de la pompe de vidange située dans le filtre n'est pas bloquée.
6. Réinsérez le filtre de la pompe et tournez le bouton du filtre vers la droite.
7. Remettez le capot du filtre en place.

NOTE

• Certains filtres de pompe disposent d'un bouton de sécurité conçu pour éviter les accidents impliquant des enfants. Pour ouvrir le bouton de sécurité du filtre de la pompe, poussez-le et tournez-le dans le sens antihoraire. Le mécanisme à ressort du bouton de sécurité permet d'ouvrir le filtre.
• Pour fermer le bouton de sécurité du filtre de la pompe, tournez-le dans le sens horaire. Le ressort émet un cliquetis, ce qui est normal.

NOTE

Si le filtre de la pompe est bouché, le code d'information « 5C » apparaît sur l'écran d'affichage du lave-linge.

Maintenance

ATTENTION

• Assurez-vous que le bouchon du filtre soit correctement fermé après avoir nettoyé le filtre. Sinon cela pourrait provoquer une fuite.
• Assurez-vous que le filtre soit correctement inséré après l'avoir. Sinon cela pourrait provoquer une panne de fonctionnement ou une fuite.

Tiroir à lessive

1. Tout en abaissant la manette d'ouverture (A) à l'intérieur du tiroir, faites glissez le tiroir.

2. Enlevez le Bac à lessive liquide du compartiment.

3. Nettoyez les composants du tiroir dans de l'eau en utilisant une brosse douce.

NOTE

D'autres parties du compartiment peuvent également être enlevées. Elles peuvent tomber si vous tenez le compartiment à l'envers.

1. Nettoyez le recoin du tiroir en utilisant une brosse douce.
2. Réinsérez le Bac à lessive liquide dans le compartiment.
3. Faites glisser le tiroir vers l'intérieur pour le fermer.

NOTE

Pour enlever la lessive restante, effectuez le programme RINSE+SPIN (RINÇAGE+ESSORAGE), avec le tambour vide.

Diaphragme du hublot

1. Ouvrez le hublot et videz le tambour.
2. Retournez la membrane (A).
3. Préparez un chiffon avec une combinaison de 3/4 de tasse d'eau de javel liquide et 1 gallon d'eau chaude du robinet.
4. Portez des gants en caoutchouc et utilisez le chiffon pour nettoyer le diaphragme.
5. Laissez agir 5 minutes puis essuyez et séchez bien.
6. Replacez le diaphragme à sa place.

ATTENTION

Vous devez manipuler et utilisez la javel tel que conseillé par le fabricant de javel.

Récupération après gel

Le lave-linge peut geler lorsque la température à son emplacement descend en dessous de 0 °C.

1. Coupez le lave-linge et débranchez le cordon d'alimentation.
2. Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'arrivée d'eau.
3. Débranchez le tuyau d'arrivée d'eau et immergez-le dans de l'eau chaude.
4. Versez de l'eau chaude dans le tambour et laissez agir environ 10 minutes.
5. Raccordez le tuyau d'arrivée d'eau au robinet d'eau.

NOTE

Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus jusqu'à ce qu'il fonctionne normalement.

Faites attention à une inutilisation prolongée

Évitez de laisser le lave-linge inutilisé pendant une durée prolongée. Si vous avez l'intention de laisser le lave-linge inutilisé pendant une longue période, suivez les instructions ci-dessous :

1. Appuyez sur le bouton d'alimentation, puis tournez le sélecteur de programme sur RINSE+SPIN (RINÇAGE+ESSORAGE).
2. Videz le tambour, fermez le hublot, puis appuyez sur Départ/Pause (Appuyer Pour Départ).
3. Quand le programme est terminé, fermez le robinet d'eau et débranchez le tuyau d'arrivée d'eau.
4. Coupez le lave-linge et débranchez le cordon d'alimentation.
5. Ouvrez le hublot pour laisser l'air circuler par le tambour.

Maintenance

Nettoyer l'extérieur

1. Fermez les robinets d'alimentation en eau après avoir terminé la lessive de la journée.
   Cela coupera l'alimentation d'eu vers votre lave-linge et évitera la possibilité peu probable de dommages du fait de l'écoulement d'eau. Laissez le hublot ouvert pour permettre à l'intérieur de votre lave-linge de sécher.

2. Utilisez un chiffon doux pour essuyer les traces de lessive, d'agent de blanchiment ou d'autres produits sur les parois de la machine.

Conseils de nettoyage recommandés :

• Panneau de commande : nettoyez-le avec un chiffon doux et humide. N'utilisez pas de poudres abrasives ni de tampons à récurer. Ne pulvérisez pas
• d'agents nettoyants directement sur le panneau.
• Châssis : nettoyez-le à l'eau et au savon.

Nettoyer l'intérieur

Nettoyez régulièrement le tambour pour enlever la poussière, la saleté, les odeurs, les moisissures ou les bactéries qui pourraient s'y être accumulées après une lessive.

ATTENTION

Le non-respect de ces instructions peut avoir des conséquences désagréables, comme le dégagement d'odeurs désagréables ou le transfert de traces indélébiles sur le lave-linge ou le linge.

NOTE

Éliminez les dépôts calcaires si besoin. Utilisez un produit adapté aux lave-linge.

Contrôles à effectuer

Si vous rencontrez un problème avec le lave-linge, consultez d'abord le tableau ci-dessous et essayez les actions suggérées.

Problème Action
Ne démarre pas.	Assurez-vous que le lave-linge est branché.Assurez-vous que la porte est bien fermée.Assurez-vous que les robinets d'eau sont ouverts.Assurez-vous d'appuyer ou de taper sur Départ/Pause (Appuyer Pour Départ) pour démarrer le lave-linge.Assurez-vous que Sécurité enfant n'est pas activé.Avant que le lave-linge commence à se remplir, il fera une série de bruits de cliquetis pour contrôler le verrouillage de la porte et effectuera une brève vidange.Vérifiez le fusible ou réinitialisez le disjoncteur.
L'alimentation d'eau est insuffisante, ou il n'y a pas d'alimentation d'eau.	Ouvrez complètement le robinet d'eau.Assurez-vous que la porte est bien fermée.Assurez-vous que le tuyau d'eau n'est pas gelé.Vérifiez que le tuyau d'arrivée d'eau n'est pas coudé ou obstrué.Assurez-vous qu'il y a suffisamment de pression d'eau.
Après un programme, de la lessive reste dans le tiroir à détergent.	Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lave-linge.Si vous utilisez un détergent en poudre, ne l'utilisez pas plus que recommandé.Si vous utilisez un détergent liquide, ne remplissez pas trop le compartiment à détergent liquide.Retirez les bacs de détergent liquide et d'assouplissant, puis nettoyez le tiroir à lessive.
Vibrations ou bruits excessifs.	Assurez-vous que le lave-linge est installé sur un sol plat et solide et non glissant. Si le sol n'est pas plat, utilisez le pied de mise à niveau pour régler la hauteur du lave-linge.Assurez-vous que les vis de transport ont été retirées.Assurez-vous que le lave-linge n'est en contact avec aucun autre objet.Assurez-vous que la charge de linge est bien équilibrée.Le moteur peut faire du nuit en fonctionnement normal.Des salopettes ou vêtements décorés de parties métalliques peuvent faire du bruit lors du lavage. Ceci est normal.Des objets métalliques tels que les pièces peuvent faire du bruit. Après le lavage, enlever ces objets du tambour ou du compartiment du filtre.

Dépannage

Problème Action
Ne vidange pas et/ou n'essore pas.	Assurez-vous que le tuyau de vidange n'est ni plié ni obstrué jusqu'au système de vidange. Si la vidange ne s'effectue pas, appelez le service de dépannage.Assurez-vous que le filtre à impuretés n'est pas bouché.Fermez la porte, puis appuyez ou tapez sur Départ/Pause (Appuyer Pour Départ). Pour votre sécurité, le lave-linge ne séchera pas et n'essorera pas tant que la porte ne sera pas fermée.Assurez-vous que le tuyau de vidange n'est pas gelé ni obstrué.Assurez-vous que le tuyau de vidange est raccordé à un système de vidange qui n'est pas obstrué.Si le lave-linge ne reçoit pas une alimentation suffisante, il peut temporairement ne pas vidanger ou essorer. Dès que le lave-linge récupèrera suffisamment de puissance, il fonctionnera normalement.
La porte ne s'ouvre pas.	Appuyez ou tapez sur Départ/Pause (Appuyer Pour Départ) pour arrêter le lave-linge.Le mécanisme de verrouillage de la porte se désenclenchera au bout de quelques instants.La porte ne s'ouvrira pas avant 3 minutes après l'arrêt du lave-linge ou une fois l'alimentation coupée.Assurez-vous que toute l'eau du tambour a été vidangée.La porte peut ne pas s'ouvrir si de l'eau reste dans le tambour. Vidangez le tambour et ouvrez manuellement la porte.Assurez-vous que la lumière du verrouillage de la porte est coupée. La lumière du verrouillage de la porte se coupe une fois que le lave-linge a fini de vidanger.
Trop de mousse.	Assurez-vous de bien utiliser les types de lessives recommandés.Utilisez de la lessive à haute efficacité (HE) pour éviter une quantité excessive de mousse.Réduisez le volume de lessive pour l'eau douce, les petites charges ou les charges légèrement sales.De la lessive non-HE n'est pas recommandée.
Impossible de mettre de mettre plus de lessive.	Assurez-vous que le volume de lessive et d'adoucissant restant ne dépasse pas la limite.
Le lave-linge s'arrête.	• Branchez le cordon d'alimentation dans une prise en tension.• Vérifiez le fusible ou réinitialisez le disjoncteur.• Fermez la porte est appuyez ou tapez sur Départ/Pause (Appuyer Pour Départ) pour démarrer le lave-linge. Pour votre sécurité, le lave-linge ne séchera pas et n'essorera pas tant que la porte ne sera pas fermée.• Avant que le lave-linge commence à se remplir, il fera une série de bruits de cliquetis pour contrôler le verrouillage de la porte et effectuera une brève vidange.• Il peut y avoir une période de pause ou de trempage dans le programme. Attendez et le lave-linge peut démarrer.• Assurez-vous que le filtre à maille du tuyau d'alimentation d'eau sur les robinets d'eau n'est pas obstrué. Nettoyez périodiquement le filtre à maille.• Si le lave-linge ne reçoit pas une alimentation suffisante, il peut temporairement ne pas vidanger ou essorer. Dès que le lave-linge récupérera suffisamment de puissance, il fonctionnera normalement.
Le lave-linge se remplit avec une température de l'eau inappropriée.	• Ouvrez complètement les deux robinets.• Assurez-vous que la sélection de température est correcte.• Assurez-vous que les tuyaux sont raccordés aux bons robinets. Rincez les canalisations d'eau.• Assurez-vous que votre chauffe-eau est réglé pour fournir de l'eau chaude avec une température minimale de 120 °F (49 °C) au robinet. De même, vérifiez la capacité du chauffe-eau et du taux de récupération.• Déconnectez les tuyaux et nettoyez le filtre à maille. Le filtre à maille peut être obstrué.• Quand le lave-linge se remplit, la température de l'eau peut changer puisque la fonction de contrôle automatique de la température contrôle la température de l'eau entrante. Ceci est tout à fait normal.• Quand le lave-linge se remplit, vous pouvez constater que seule de l'eau chaude et/ou seule de l'eau froide passe par le distributeur quand des températures froides ou chaudes sont sélectionnées. Il s'agit d'une fonction normale de la fonction de contrôle automatique de la température puisque le lave-linge détermine la température de l'eau.

Dépannage

Problème Action
La charge est humide à la fin d'un programme.	Utilisez la vitesse d'essorage High (Élevée) ou Extra High (Très élevée).Utilisez de la lessive à haute efficacité (HE) pour réduire la quantité excessive de mousse.Il n'y a pas assez de linge. De petites charges (un ou deux articles) peuvent provoquer un déséquilibre et ne pas essorer complètement.Assurez-vous que le tuyau de vidange n'est pas entortillé ni obstrué.
Fuites d'eau.	Assurez-vous que la porte est bien fermée.Assurez-vous que tous les raccords des tuyaux sont étanches.S'assurer que l'extrémité du tuyau de vidange est correctement inséré et fixé sur le système de vidange.Éviter les surcharges.Utilisez de la lessive à haute efficacité (HE) pour éviter une quantité excessive de mousse.
Odeurs.	Une quantité excessive de mousse peut s'amasser dans les recoins peut provoquer des mauvaises odeurs.Lancez des programmes de nettoyage pour assainir périodiquement.Nettoyez le joint de la porte (diaphragme).Séchez l'intérieur du lave-linge une fois un programme terminé.
Aucune bulle apparente (Modèles Bubbleshot uniquement).	La surcharge peut filtrer les bulles.Du linge extrêmement sale peut ne pas générer de bulles.

Si le problème persiste, contactez le service clientèle de Samsung le plus proche.

Codes d'information

En cas de dysfonctionnement de votre lave-linge, un code d'information peut apparaître sur l'écran. Vérifiez le tableau ci-dessous et essayez les suggestions.

Code Action
1C	Vérifiez le capteur de niveau d'eau.Éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.Selon le modèle, le système de vidange vidange l'eau automatiquement.Les boutons MARCHE/ARRÊT et Départ/Pause (Appuyer Pour Départ) peuvent être désactivés au cours de ce processus.
DC	Le hublot est ouvert.Fermez le hublot et appuyez sur le bouton Départ/Pause (Appuyer Pour Départ) pour reprendre.
DC1	Vérifiez le commutateur du hublot.Éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.
LC	Vérifiez l'absence de fuites d'eau.Teignez le lave-linge et vérifiez l'absence de fuites dans le système de vidange. Une fois la fuite résolue, mettez le lave-linge en marche après 2-3 minutes.Selon le modèle, le système de vidange vidange l'eau automatiquement.Les boutons MARCHE/ARRÊT et Départ/Pause (Appuyer Pour Départ) peuvent être désactivés au cours de ce processus.
4C	Vérifiez la conduite d'arrivée d'eau.Vérifiez le raccordement de la conduite d'eau (incluant les robinets d'eau).Éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.Selon le modèle, le système de vidange vidange l'eau automatiquement.Les boutons MARCHE/ARRÊT et Départ/Pause (Appuyer Pour Départ) peuvent être désactivés au cours de ce processus.
4C2	Le linge requiert une protection car l'eau arrivant au lave-linge est trop chaude.Assurez-vous que le robinet d'eau froide et le robinet d'eau chaude sont bien raccordés.Éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.

Français

Dépannage

Code Action
5C	Vérifiez le système de vidange.Assurez-vous que le filtre de vidange n'est pas bouché.Si le filtre de vidange est bouché, nettoyez le filtre et redémarrez le lave-linge.
HC	Vérifiez le chauffe-eau de lavage.Mettez le lave-linge hors tension, puis contactez un centre de service clientèle Samsung.
UB	Vérifiez le processus d'essorage.La charge peut ne pas être équilibrée dans le tambour. Vérifiez le tambour et assurez-vous que la charge est équilibrée.Appuyez sur le bouton Départ/Pause pour reprendre ou éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.
8C, 8C1, 8C2	Vérifiez le capteur MEMS.Éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.
OC	L'eau peut déborder.Fermez le robinet d'eau, puis appelez pour un dépannage.
3C	Vérifiez le moteur.Éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.
AC6	Vérifiez le statut de communication PBA.Éteignez puis remettez le lave-linge en marche après 2-3 minutes, puis essayez à nouveau.
9C1/9C2	Le contrôle électronique doit être vérifié.Vérifier si l'alimentation arrive correctement.Si le code d'information reste, contactez un centre de service Samsung.
SF	Échec du système.Mettez le lave-linge hors tension, puis contactez un centre de service Samsung.

Si un code d'informations continue à apparaître sur l'écran, contactez le service clientèle Samsung le plus proche.

Caractéristiques techniques

Tableau des symboles d'entretien des textiles

Les symboles suivants fournissent des conseils d'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent des symboles relatifs au séchage, au blanchiment, au séchage et repassage ou au nettoyage à sec, le cas échéant. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Suivez les instructions sur l'étiquette d'entretien afin d'optimiser la durée de vie de votre linge et d'éviter des problèmes au lavage.

Cycle de lavage

	Normal
	Infroissable / Anti-froissement
	Délicat
	Lavage main

Température de l'eau

...	Chaude
..	Tiède
.	Froide

NOTE

Il s'agit des températures appropriées de l'eau de lavage pour divers articles. La plage de température d'eau Chaude est en-dessous de 135 °F (57 °C), Tiède en-dessous de 90 °F (32 °C) et Froide en-dessous de 70 °F (20 °C). (La température de l'eau de lavage doit être d'un minimum de 16 °C pour une activation de la lessive et un nettoyage efficace.)

Agent de blanchiment

	Tout type (si nécessaire)
	Agent de blanchiment non chloré (non décolorant) uniquement (si nécessaire)
	Séchage en machine

Normal

	Infroissable / Anti-froissement
	Délicat

Consignes spéciales

	Séchage sur corde/en suspension
	Séchage sans essorage
	Séchage à plat

Température

●	Élevée
○	Moyenne
○	Basse
○	Toutes températures
●	Sans chaleur/À l'air libre

Caractéristiques techniques

Températures de repassage facile ou vapeur

	Élevée
	Moyenne
	Basse

Symboles d'avertissement pour le lavage

	Ne pas laver
	Ne pas tordre
	Chlorage interdit
	Séchage en machine interdit

	Pas de vapeur (ajoutée au fer à repasser)
	Repassage interdit

Nettoyage à sec

○	Nettoyage à sec
	Pas de nettoyage à sec
	Séchage sur corde/en suspension
	Séchage sans essorage
	Séchage à plat

Protection de l'environnement

- Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter les normes locales en matière de traitement des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le couvercle pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.

• Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.
• N'utilisez de produits détachants et blanchissants avant le programme de lavage qu'en cas de nécessité.
• Économisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge varie en fonction du programme utilisé).

Déclaration de conformité

Cet appareil est conforme à la norme UL2157.

Fiche technique

Type Lave-linge à chargement frontal
Modèle WW22N6850Q*
Dimensions(Pouces (mm))	A. Largeur 23,6 (600)
	B. Hauteur totale 33,5 (850)
	C. Profondeur 27.1 (688)
	D. Profondeur avec hublot ouvert	43,9 (1115)
Pression de l'eau (psi (kPa)) 20 - 116 (137 - 800)
Poids net (lb (kg)) 170 (77)
Vitesse d'essorage 1400 tr/min
Puissance de chauffe 900 W
Consommation	Lavage 120 V 200 W
	Lavage et chauffage 120 V 1150 W
	Essorage 120 V 550 W
	Vidange 120 V	80 W

Français 61

Caractéristiques techniques

Tableau des programmes

Utilisez ce tableau afin de définir les programmes et options les mieux adaptés à votre linge.

NOTE

Réglage Temp. Spin (Essorage) Soil (Salissure)
●: réglage d'usine EH:	Extra Hot (Très chaud)	EH: Extra High (Très élevée)	EH: Extra Heavy ( Très sale)
●: peut être sélectionné	H: Hot (Chaudé)	H: High (Élevée)	H: Heavy ( Sale)
	W: Warm (Tiède) M: Medium (Moyenne) N: Normal
	C: Cold (Froide) L: Low (Basse) L: Light ( Léger)
	TC: Tap Cold (Robinet d'eau froide)	NS: No Spin (Sans essorage)	EL: Extra Light ( Très Léger)

WW22N6850Q*

Garantie (États-Unis)

LAVE-LINGE SAMSUNG

GARANTIE LIMITÉE À L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS AMERICA, INC. (SAMSUNG) et livré neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre tout défaut de fabrication relatif aux matériaux et à la qualité d'exécution, pour une période de garantie limitée de :

Un (1) an pièces et main-d'œuvre, Trois (3) ans pour les pièces en acier inoxydable du tambour (Pièce uniquement), Dix (10) ans Pièce du moteur Digital Inverter de lavage (Pièce uniquement)

Cette garantie limitée prend effet à la date originale d'achat. Elle ne s'applique qu'aux produits achetés et utilisés aux États-Unis. Pour bénéficier de réparations dans le cadre de la présente garantie, l'acheteur doit contacter la société SAMSUNG afin qu'elle détermine l'origine du problème et une procédure de réparation. Les services de garantie peuvent être pris en charge uniquement par un centre de service agréé SAMSUNG. Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG, l'acheteur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve d'achat. SAMSUNG s'engage à assurer un service de réparation gratuit à domicile pendant la période de garantie. Ce service est soumis à disponibilité sur le territoire des États-Unis. Le service à domicile n'est pas disponible pour toutes les zones.

Pour bénéficier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre personnel. Si ce service n'est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour du produit vers un centre de service agréé.

La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le remboursement du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou au reconditionnement des pièces ou des produits si ces derniers s'avèrent défectueux dans la limite de la période de garantie mentionnée précédemment. Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être retournés à SAMSUNG. Les pièces de rechange et les produits sont couverts pour la période restante de garantie ou quatre-vingt-dix (90) jours, si la période de garantie est inférieure à 90 jours. La garantie limitée couvre les vices de fabrication relatifs aux matériaux et à la qualité d'exécution survenus dans le cadre d'une utilisation normale et non commerciale du produit et ne s'applique pas aux causes suivantes, comprenant, mais ne se limitant pas à : tout dommage survenant au cours de l'expédition, de la livraison et de l'installation ; toute utilisation de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série effacé ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un accident, une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services, de pièces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager ledit appareil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique incorrecte ; tout réglage effectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien et de respect de l'environnement couvertes ou prescrites dans le présent carnet d'entretien ; tout démontage ou toute réinstallation de l'appareil ; tout problème résultant d'une prolifération d'insectes nuisibles. Cette garantie limitée ne couvre pas les problèmes résultant d'un courant, d'une tension ou d'une alimentation électrique incorrects, ainsi que d'ampoules électriques, de fusibles ou de câblage inappropriés. Elle ne couvre pas non plus le coût des appels au service d'assistance pour obtenir des instructions ou la réparation des erreurs d'installation. SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.

SAUF EXCEPTION MENTIONNÉE DANS LE PRÉSENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D'APTITUDE À UN USAGE PARTICULIER.

Garantie (États-Unis)

AUCUNE GARANTIE, QU'ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE MORALE, NE POURRA ÊTRE CONSIDÉRÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG. SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BÉNÉFICES, DE MANQUE À GAGNER, D'INCAPACITÉ À RÉALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU D'AUTRES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L'UTILISATION OU D'UNE MAUVAISE UTILISATION DE CET APPAREIL OU D'UNE INCAPACITÉ À UTILISER CET APPAREIL, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L'ASSERTION ET MÊME SI SAMSUNG A ÉTÉ AVISÉ DE L'ÉVENTUALITÉ DE TELS DOMMAGES.

LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÈS DE SAMSUNG NE POURRONT EN AUCUN CAS EXCÉDER LE PRIX D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES INVOQUÉS. SANS LIMITATION AUX DISPOSITIONS SUSDITES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLES INFLIGÉS À L'ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE ET AUX BIENS DE CELLE-CI RÉSULTANT DE L'UTILISATION OU DE LA MAUVAISE UTILISATION DE L'APPAREIL OU DE L'INCAPACITÉ À L'UTILISER. CETTE GARANTIE LIMITÉE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUIT, N'EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.

Certains états n'autorisent pas les limitations de durée de garantie implicite, ou l'exclusion ou la limitation des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions spécifiées ci-dessus ne s'appliquent pas. La présente garantie vous octroie des droits spécifiques, ainsi que d'autres variant d'un état à un autre.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

Samsung Electronics America, Inc.

85 Challenger Road

Les visites par un Ingénieur Service pour expliquer les fonctions, l'entretien ou l'installation ne sont pas couvertes par la garantie.

Veuillez contacter le centre d'appel Samsung pour obtenir de l'aide sur l'un de ces problèmes.

Garantie (CANADA)

LAVE-LINGE SAMSUNG

GARANTIE LIMITÉE À L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC. (SAMSUNG) et livré neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre tout défaut de fabrication relatif aux matériaux et à la qualité d'exécution, pour une période de garantie limitée de :

Un (1) an (pièces et main d'oeuvre) ; Dix (10) ans pièce du moteur Digital Inverter de lavage (Pièce uniquement)

Cette limite de garantie s'applique à compter de la date d'acquisition et couvre uniquement les produits achetés et utilisés au Canada. Pour bénéficier de réparations dans le cadre de la présente garantie, l'acheteur doit contacter la société SAMSUNG afin qu'elle détermine l'origine du problème et une procédure de réparation. Les services de garantie peuvent être pris en charge uniquement par un centre de service agréé SAMSUNG. Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG, l'acheteur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve d'achat. SAMSUNG assurera un service de réparation gratuit à domicile pendant la période de garantie sujet à la disponibilité au Canada. Le service à domicile n'est pas disponible pour toutes les zones.

Pour bénéficier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre personnel. Si ce service n'est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour du produit vers un centre de service agréé.

Garantie (CANADA)

La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le remboursement du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou au reconditionnement des pièces ou des produits si ces derniers s'avèrent défectueux dans la limite de la période de garantie mentionnée précédemment. Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être retournés à SAMSUNG. Les pièces de rechange et les produits sont couverts pour la période restante de garantie ou quatre-vingt-dix (90) jours, si la période de garantie est inférieure à 90 jours. La garantie limitée couvre les vices de fabrication relatifs aux matériaux et à la qualité d'exécution survenus dans le cadre d'une utilisation normale et non commerciale du produit et ne s'applique pas aux causes suivantes, comprenant, mais ne se limitant pas à : tout dommage survenant au cours de l'expédition, de la livraison et de l'installation ; toute utilisation de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série effacé ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un accident, une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services, de pièces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager ledit appareil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique incorrecte ; tout réglage effectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien et de respect de l'environnement couvertes ou prescrites dans le présent carnet d'entretien ; tout démontage ou toute réinstallation de l'appareil ; tout problème résultant d'une prolifération d'insectes nuisibles. Cette garantie limitée ne couvre pas les problèmes résultant d'un courant, d'une tension ou d'une alimentation électrique incorrects, ainsi que d'ampoules électriques, de fusibles ou de câblage inappropriés. Elle ne couvre pas non plus le coût des appels au service d'assistance pour obtenir des instructions ou la réparation des erreurs d'installation. SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.

SAUF EXCEPTION MENTIONNÉE DANS LE PRÉSENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D'APTITUDE À UN USAGE PARTICULIER.

AUCUNE GARANTIE, QU'ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE MORALE, NE POURRA ÊTRE CONSIDÉRÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG. SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BÉNÉFICES, DE MANQUE À GAGNER, D'INCAPACITÉ À RÉALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU D'AUTRES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L'UTILISATION OU D'UNE MAUVAISE UTILISATION DE CET APPAREIL OU D'UNE INCAPACITÉ À UTILISER CET APPAREIL, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L'ASSERTION ET MÊME SI SAMSUNG A ÉTÉ AVISÉ DE L'ÉVENTUALITÉ DE TELS DOMMAGES.

LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÈS DE SAMSUNG NE POURRONT EN AUCUN CAS EXCÉDER LE PRIX D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES INVOQUÉS. SANS LIMITATION AUX DISPOSITIONS SUSDITES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLES INFLIGÉS À L'ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE ET AUX BIENS DE CELLE-CI RÉSULTANT DE L'UTILISATION OU DE LA MAUVAISE UTILISATION DE L'APPAREIL OU DE L'INCAPACITÉ À L'UTILISER. CETTE GARANTIE LIMITÉE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUIT, N'EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.

Certaines provinces n'autorisent pas de limitations quant à la durée des garanties implicites ni l'exclusion ou la limitation de dommages accessoires ou indirects ; il se peut par conséquent que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas.

La présente garantie vous octroie des droits spécifiques, ainsi que d'autres variant d'une province à une autre.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

FAX : [phone]

Les visites par un Ingénieur Service pour expliquer les fonctions, l'entretien ou l'installation ne sont pas couvertes par la garantie.

Veuillez contacter le centre d'appel Samsung pour obtenir de l'aide sur l'un de ces problèmes.

Mémo

Mémo

SAMSUNG

FAX : [phone]
