AOC 45040 X - Four ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Four encastrable
Capacité	70 litres
Type de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Puissance	3000 W
Classe énergétique	A
Dimensions (HxLxP)	59.5 x 59.4 x 56.7 cm
Poids	35 kg
Fonctionnalités supplémentaires	Nettoyage par catalyse, minuterie, éclairage intérieur
Utilisation	Idéal pour la cuisson de plats variés, pâtisseries et rôtis
Maintenance	Nettoyage régulier des surfaces, vérification des joints
Sécurité	Verrouillage de sécurité, protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - AOC 45040 X ARTHUR MARTIN ELECTROLUX

Comment préchauffer le four Arthur Martin-Electrolux AOC 45040 X ?

Pour préchauffer le four, sélectionnez la température souhaitée à l'aide du bouton de réglage de la température et appuyez sur le bouton de mise en marche. Le four commencera à chauffer jusqu'à atteindre la température sélectionnée.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que le four est correctement branché et que la prise fonctionne. Assurez-vous également que la porte du four est bien fermée. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment nettoyer l'intérieur du four ?

Pour nettoyer l'intérieur, utilisez un nettoyant pour four approprié et un chiffon doux. Évitez d'utiliser des éponges abrasives qui pourraient rayer les surfaces. Pour un nettoyage en profondeur, retirez les grilles et les plaques.

Quelle est la capacité du four Arthur Martin-Electrolux AOC 45040 X ?

La capacité du four est de 60 litres, ce qui permet de cuisiner plusieurs plats en même temps.

Comment régler la minuterie du four ?

Pour régler la minuterie, tournez le bouton de la minuterie dans le sens des aiguilles d'une montre jusqu'à atteindre le temps souhaité. Un signal sonore retentira lorsque le temps est écoulé.

Le four émet un bruit étrange, que faire ?

Un léger bruit de ventilation est normal, mais si vous entendez un bruit fort ou inhabituel, éteignez le four et débranchez-le. Vérifiez si quelque chose bloque le ventilateur. Si le bruit persiste, contactez le service après-vente.

Comment utiliser la fonction de cuisson à la vapeur ?

Pour utiliser la fonction de cuisson à la vapeur, remplissez le réservoir d'eau situé à l'intérieur du four, sélectionnez le mode de cuisson à la vapeur et réglez la température et le temps de cuisson souhaités.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Dans la plupart des cas, un redémarrage du four suffit. Si le code persiste, contactez le service client pour obtenir de l'aide.

Comment changer l'ampoule du four ?

Pour changer l'ampoule, débranchez le four, retirez le couvercle de l'ampoule en le tournant dans le sens inverse des aiguilles d'une montre, remplacez l'ampoule par une ampoule de même type, puis remettez le couvercle en place.

MODE D'EMPLOI AOC 45040 X ARTHUR MARTIN ELECTROLUX

• notice d’utilisation Four AOC450402 electrolux Sommaire Avertissements importants p. 3

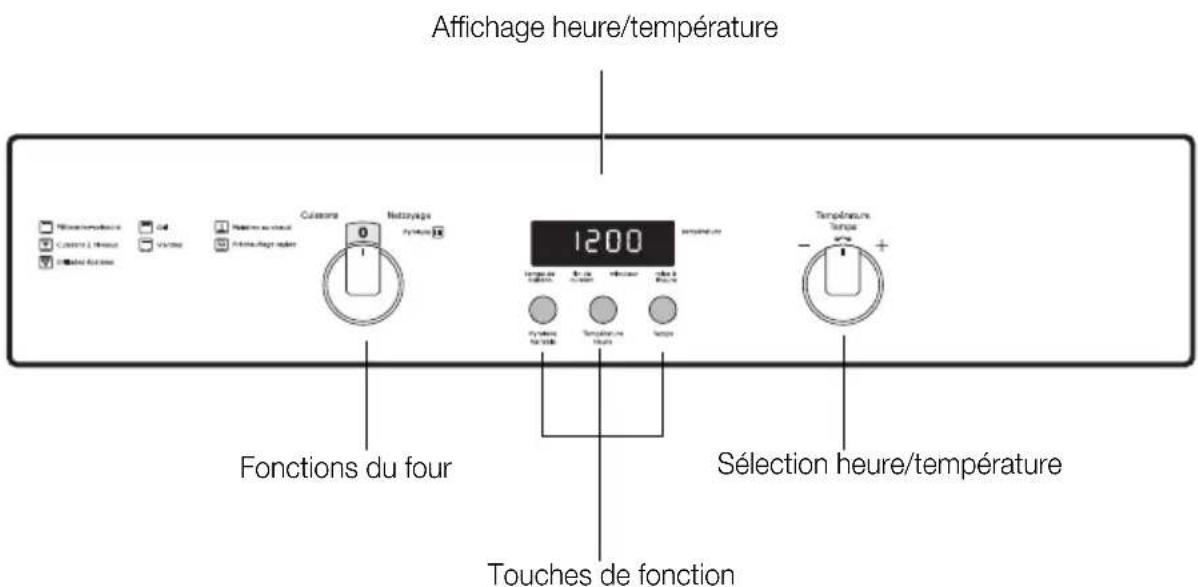

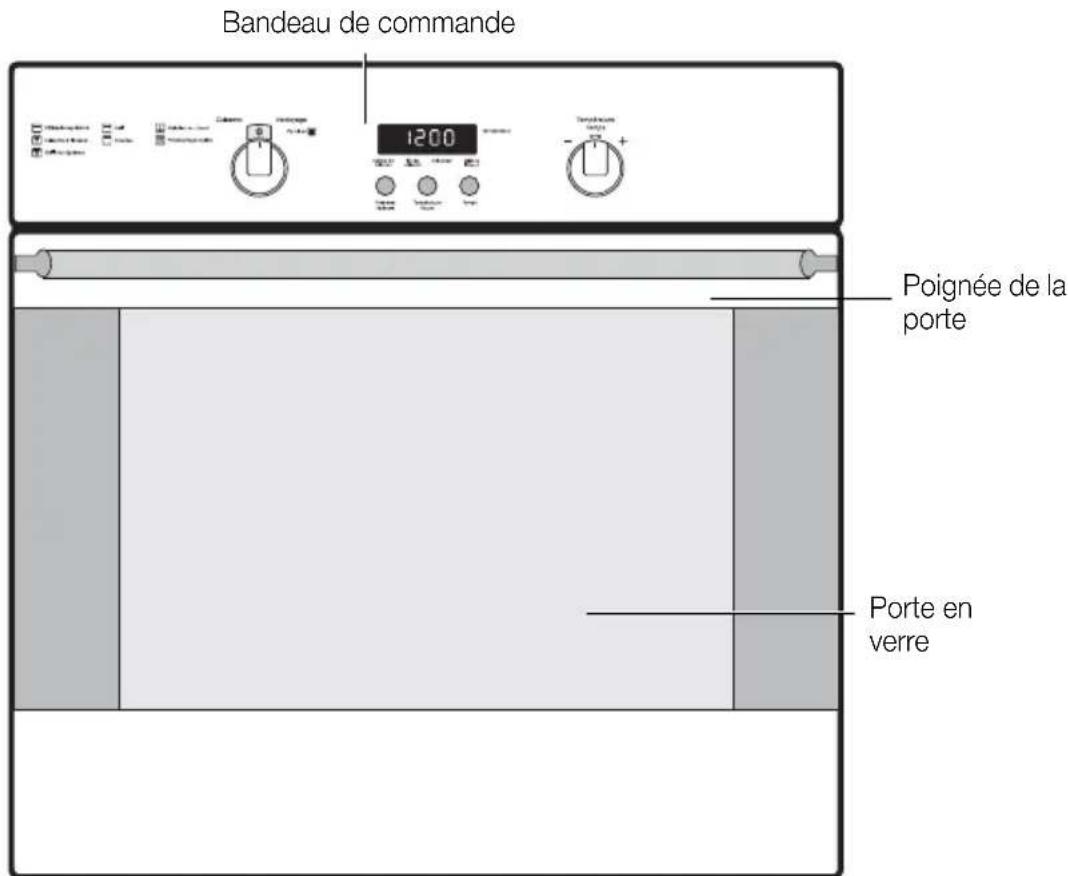

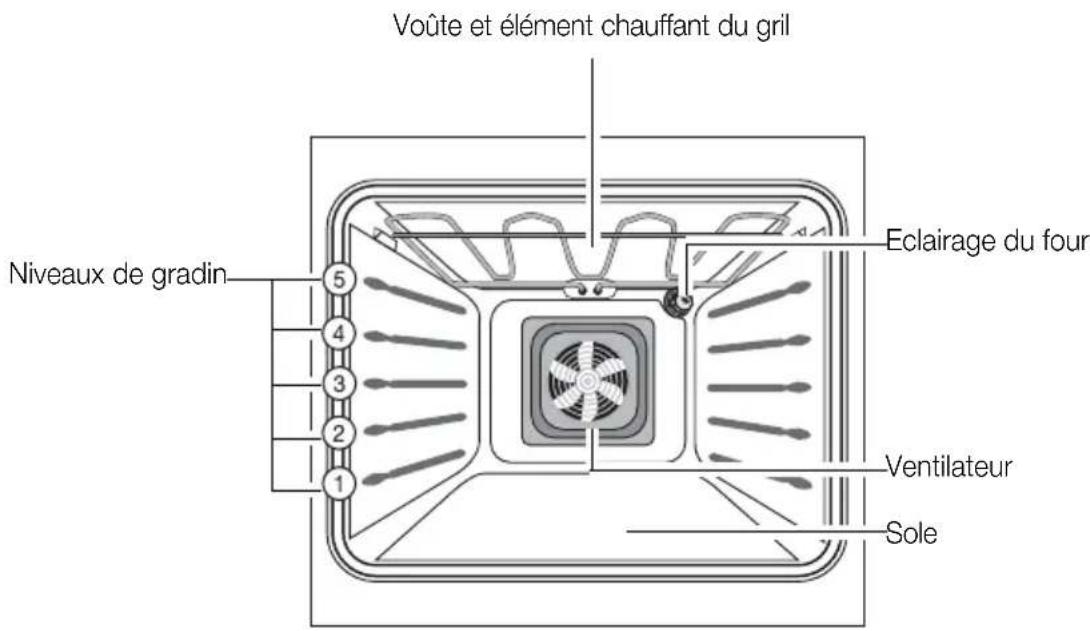

• Description de l'appareil p. 4
• Avant la première utilisation p. 5
• Commande du four Conseils d’utilisation et guide des cuissons p. 7

Sous réserve de modifications Les symboles suivants sont utilisés dans ce manuel:

Informations importantes pour votre sécurité et pour éviter d’abîmer l’appareil. 3Informations générales et conseils 2Informations écologiqueselectrolux 3 1 Avertissements importants Sécurité de l’installation électrique

• Le branchement de l’appareil est du res- sort exclusif d’un technicien qualifié.

• En cas de dysfonctionnements ou de dommages sur l’appareil : retirez les fu- sibles ou mettez l’appareil hors tension

• Les réparations de l’appareil sont du ressort d'un service après vente. Les réparations inadéquates peuvent occa- sionner de graves dangers. Pour toute réparation, adressez-vous à votre servi- ce après vente ou à votre magasin ven- deur. Sécurité pour les enfants

• Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous évi- terez qu'ils se brûlent en touchant la fa- çade chaude de votre appareil. Assurez- vous que les enfants ne manipulent pas les commandes de l'appareil. Sécurité pendant l'utilisation

• Les personnes (y compris les enfants) qui, en raison de leurs capacités physi- ques, sensorielles ou mentales, de leur inexpérience ou de leur méconnaissan- ce, ne sont pas en mesure d’utiliser l’ap- pareil en toute sécurité, doivent uniquement se servir de l’appareil sous la surveillance ou avec les instructions d’une personne responsable.

• Cet appareil peut uniquement être utilisé pour la préparation de repas ménagers, donc pour la cuisson et le rôtissage des aliments.

• Attention lors du raccordement d'appa- reils électriques aux prises de courant situées à proximité de l'appareil. Les câ- bles de raccordement ne doivent pas entrer en contact avec des zones de cuisson chaudes ni être coincés dans la porte du four chaud.

• Avertissement: Danger de brûlure! L'intérieur du four est chaud pendant le fonctionnement.

• Si vous employez des ingrédients alcoo- lisés lors d’une cuisson, il peut éventuel- lement se former un mélange alcool-air facilement inflammable. Dans ce cas, ouvrez la porte avec précaution. Ne ma- nipulez pas d'objets incandescents ou donnant des étincelles ni de feu. Pour éviter d’endommager l’appareil

• Ne recouvrez pas la sole du four avec du papier d’aluminium et ne posez pas de plaque à pâtisserie ou de marmite, etc. sur la sole du four au risque d’endom- mager l’émail du four sous l’effet de l’ac- cumulation de la chaleur.

• Les jus de fruits qui s’égouttent des pla- ques à pâtisserie laissent des taches qui sont ensuite indélébiles. Pour faire cuire des gâteaux très juteux, utilisez une pla- que à fond creux.

• Sur la porte ouverte du four, ne posez pas de charge lourde et assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.

• Ne versez jamais d’eau dans le four lors- qu’il est brûlant. Cela pourrait endom- mager l’émail et provoquer des décolorations.

• N’exercez aucune pression, en particu- lier sur les rebords de la vitre frontale, au risque de la briser.

• Ne stockez pas d’objet inflammable dans le four. Ils pourraient s’enflammer lorsque le four est mis sous tension.

• Ne conservez pas d’aliments humides dans le four. Cela pourrait endommager l’émail.

• Une fois le ventilateur de refroidissement à l’arrêt, veillez à ne conserver aucun ali- ment ouvert dans le four. Il se peut que de l’humidité se forme à l’intérieur du four ou sur la vitre du four et que celle-ci se dépose également sur vos meubles. 3 Remarque relative au revêtement en émail L’usage du four peut provoquer des modifi- cations de la couleur du revêtement en émail qui n’influent aucunement sur la performan- ce de l’appareil s’il est utilisé dans des con- ditions normales et en conformité avec les instructions d’utilisation. De ce fait, elles ne constituent pas une malfaçon entrant dans le cadre de la garantie.4 electrolux Description de l'appareil Vue d'ensemble Bandeau de commandes Porte en verre Bandeau de commande Poignée de la porte Touches de fonction Fonctions du four Sélection heure/température Affichage heure/températureelectrolux 5 Equipement du four Accessoires du four Grille Pour plats, moules à gâteaux, rôtis et grilla- des Plateau multi-usages Pour gâteau, biscuits, pizza Avant la première utilisation Régler et modifier l’heure du jour 3 Le four ne fonctionne qu’après le régla- ge de l’heure du jour. Après le branchement de l’appareil ou une coupure d’électricité, le voyant correspon- Voûte et élément chauffant du gril Eclairage du four Sole Niveaux de gradin Ventilateur6 electrolux dant d’mise à l’heure clignote Mise à l’heure automatiquement.

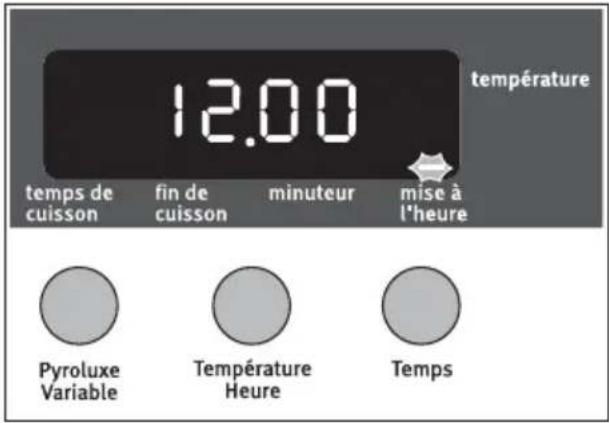

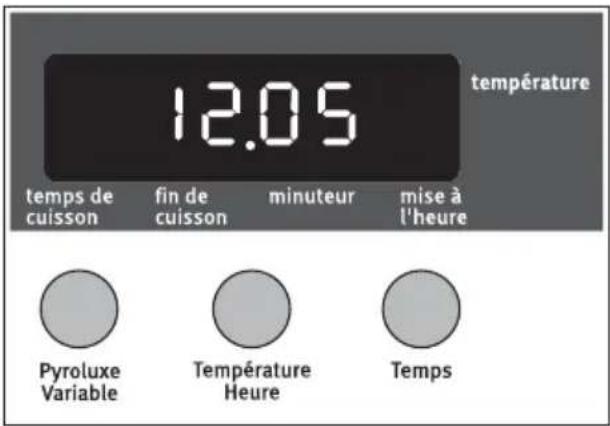

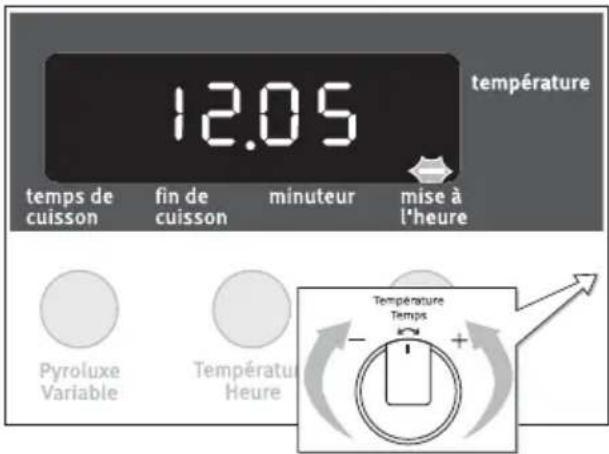

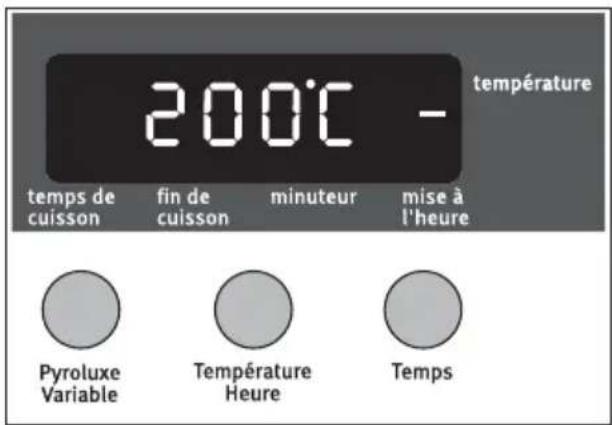

1. Pour modifier l’heure du jour, appuyez

sur la touche Temps jusqu’à ce que le voyant correspondant à la fonction Mise à l’heure clignote.

2. A l’aide de la manette / réglez l’heu-

re du jour. Après 5 secondes environ, le clignotement cesse et l’horloge affiche le nouveau réglage de l’heure L’appareil est prêt à fonctionner. 3 L’heure du jour ne peut être modifiée que lorsque la sécurité enfant est dé- sactivée et qu’aucune fonction de l’hor- loge Minuteur , Temps de cuisson ou Fin de cuisson qu’aucune fonction du four n’ait été sélectionnée. Premier nettoyage Il est conseillé de nettoyer soigneusement le four avant la première utilisation. 1 Avertissement : N‘utilisez pas de pro- duits détergents agressifs ou abrasifs ! La surface pourrait être endommagée. 3 Pour nettoyer les parties métalliques du décor, utilisez les produits de nettoyage classiques vendus dans le commerce.

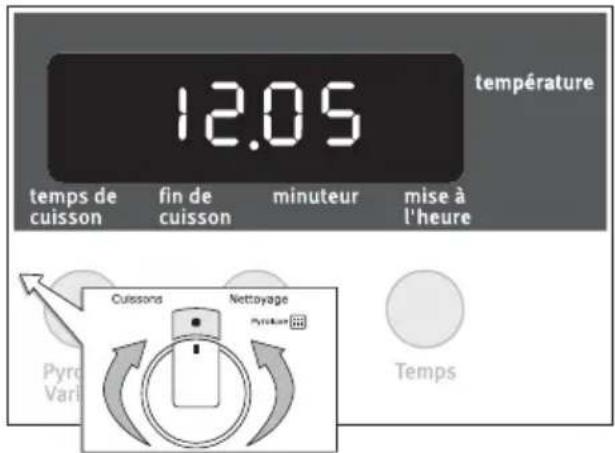

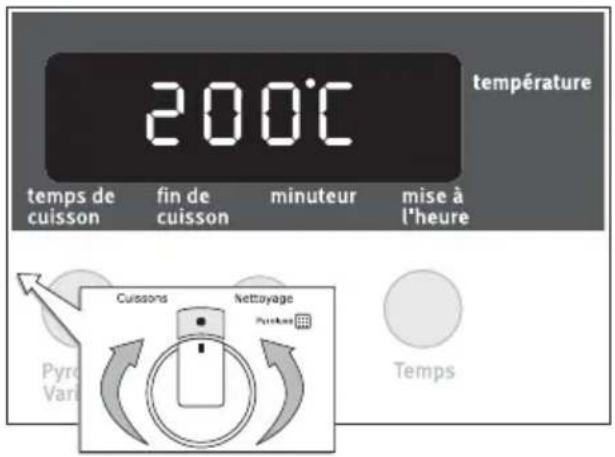

1. Ouvrez la porte du four. L‘éclairage du

2. Retirez tous les accessoires et nettoyez-

les avec de I’eau savonneuse chaude.

3. Nettoyez également l’intérieur du four à

l’eau chaude additionnée de produit vaisselle, puis essuyez.

4. Passez un chiffon humide sur la façade

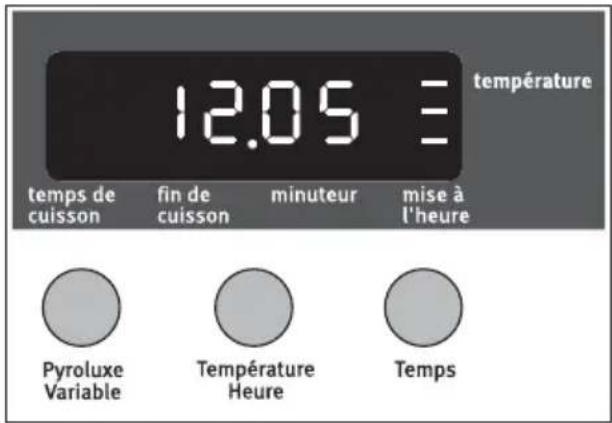

du four.electrolux 7 Commande du four Mettre le four en fonctionnement et à l'arrêt Mettre le four sous tension Positionnez le sélecteur des fonctions du four sur la fonction souhaitée. L’indicateur de la température affiche la température recom- mandée pour cette fonction. Le four se met à chauffer. Lorsque la température sélectionnée est at- teinte, un signal sonore retentit. Modifier la température du four Le sélecteur / permet d’augmenter ou de réduire la température. Le réglage s’effectue tous les 5 °C. Fonctions du four Sélection heure/température Affichage heure/température Permutation de voyants Affichage du niveau de préchauffage8 electrolux Mettre le four hors tension Pour mettre le four hors tension, positionnez le sélecteur des fonctions du four sur arrêt „0“. 3 Ventilateur de refroidissement Le ventilateur s'enclenche automatique- ment afin de maintenir les parois de l’ap- pareil froides. Après avoir mis à l'arrêt le four, le ventilateur continue de fonction- ner pour refroidir l’appareil. Il s’arrête en- suite automatiquement lorsque le four est complètement refroidi. 3 Indicateur de Chauffage Indicateur de Préchauffage Après activation d’une fonction du four, les barres s’allument lentement l’une après l’autre et indiquent la tempé- rature de préchauffage du four. Indicateur de Chauffage rapide Les barres qui clignotent l’une après l’autre indiquent que la fonction de Chauffage rapide est enclenchée. Indicateur de chaleur résiduelle Après la mise hors service du four, les barres qui clignotent indiquent que l’en- ceinte du four est encore chaude (cha- leur résiduelle).electrolux 9 Fonctions de four Les fonctions du four suivantes sont à votre disposition: Mise en place de la grille et du plateau multi-usage Mise en place du plateau multi-usages: Le plateau multi-usages est doté (à gauche et à droite) d’un petit renfoncement. Ce ren- foncement sert de sécurité antibascule- ment et doit toujours être orienté vers l’arrière. Glissez le plateau multi-usages sur le gradin souhaité. Mise en place de la grille : Glissez la grille sur le gradin souhaité. Fonction Four Utilisation pâtisseries poissons Pour faire cuire

rôtir sur un seul niveau

cuissons 2 niveaux Possibilité de faire cuire simultanément sur deux niveaux. Diminuez la température du four de 20 à 40 °C par rapport à celle de la fonction Voûte/sole. grillades épaisses Pour faire rôtir des morceaux de viande ou des volailles sur un seul niveau. Cette fonction est également appropriée pour faire cuire des gratins

faire dorer le dessus des aliments

gril Pour faire griller des aliments peu épais en grande quantité et pour faire des toasts

viandes Pour cuire les viandes. maintien au chaud Maintenir des plats au chaud. préchauffage rapide Pour cuire également des plats de légumes et des gratins. Pour pré- chauffer rapidement le four à vide. pyroluxe Pour effectuer le nettoyage pyrolyse du four. Cette fonction permet de brûler les résidus de salissures présents dans le four, qui pourront être éliminés dès que le four sera refroidi. Le four est porté à une tempéra- ture intérieure d’env. 500 °C.10 electrolux Fonctions de l'horloge Temps de cuisson Pour régler la durée de cuisson. Fin de cuisson Pour régler I´heure de fin de cuisson. Minuteur Pour régler le minuteur. Un signal sonore re- tentit lorsque la durée sélectionnée est écou- lée. Cette fonction est sans effet sur le fonction- nement du four. Mise à l’heure Pour régler, modifier ou consulter l'heure. (Voir également le chapître «Avant la premiè- re utilisation»). 3 Remarques relatives aux fonctions de l’horloge

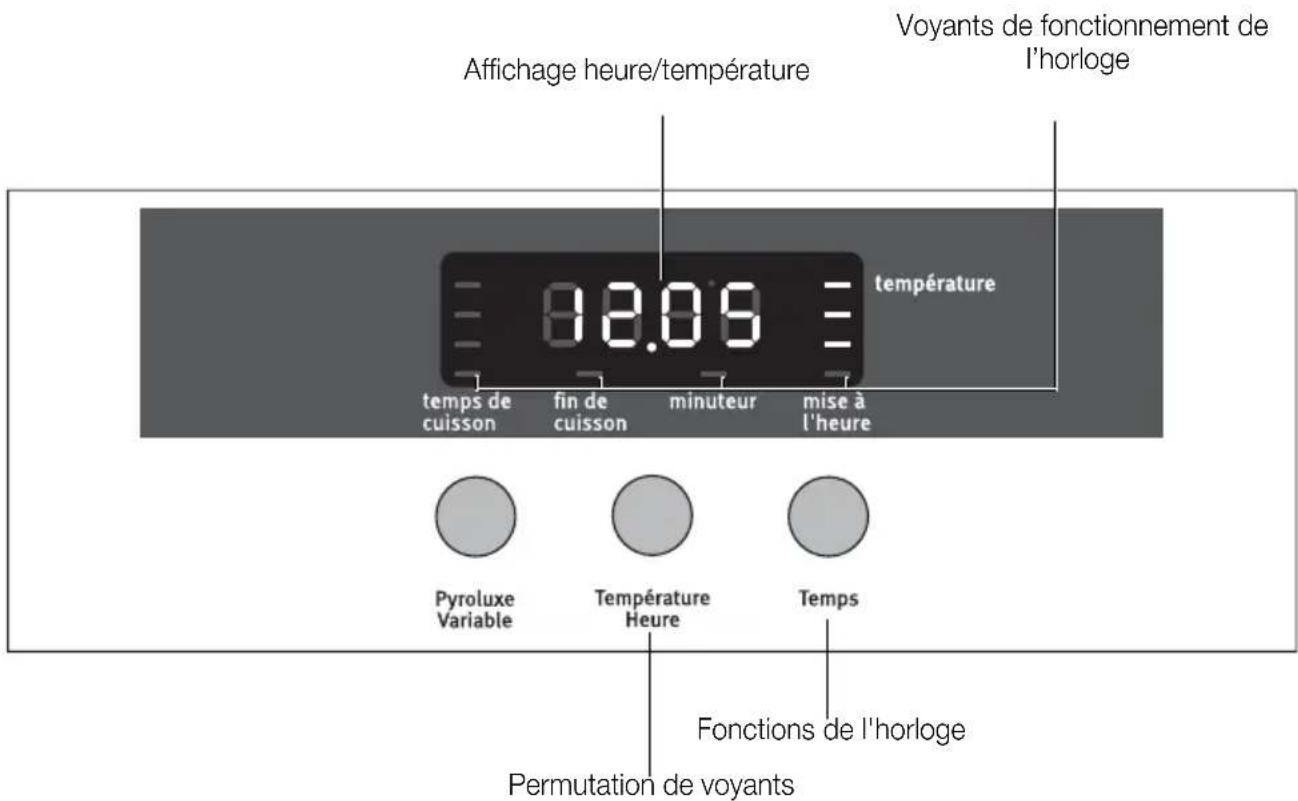

• Lorsqu’une fonction de l’horloge est sé- lectionnée, le voyant correspondant à cette fonction clignote pendant env. 5 secondes. Pendant ce temps, vous pouvez, à l’aide du sélecteur / sélectionner ou modifier les heures souhaitées.

• Lorsqu’une heure est sélectionnée, le voyant correspondant à la fonction cli- gnote encore une fois pendant env. 5 secondes. Le voyant correspondant à la fonction s’allume ensuite. A l’arrière plan, le compte à rebourg commence.

• Lorsque le processus correspondant aux fonctions de l’horloge Temps de cuisson et Fin de cuisson est écoulé, le sélecteur des fonctions du four doit être positionné sur “0“ .

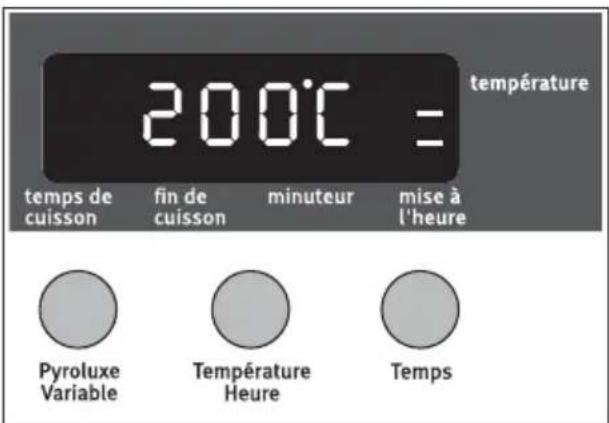

• La touche Température / Heure permet de permuter de la température du four à l’heure dujour. 3 Savoir quelle est l’heure sélection- née ou quel est le temps restant Appuyez sur la touche Temps jusqu’à ce que la fonction de l’horloge correspon- dante clignote et que l’heure sélection- née ou le temps restant s’affiche. Affichage heure/température Permutation de voyants Voyants de fonctionnement de l’horloge Fonctions de l'horlogeelectrolux 11 Minuteur

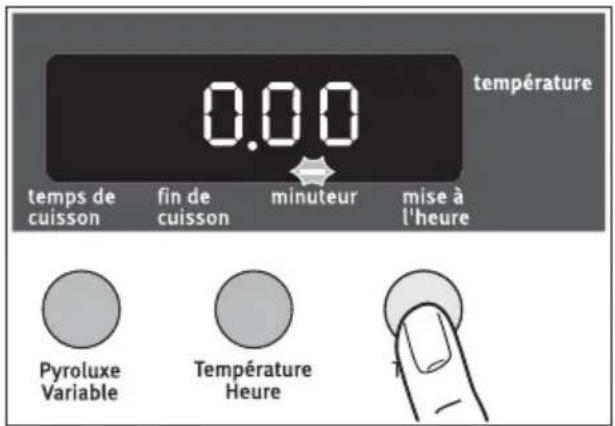

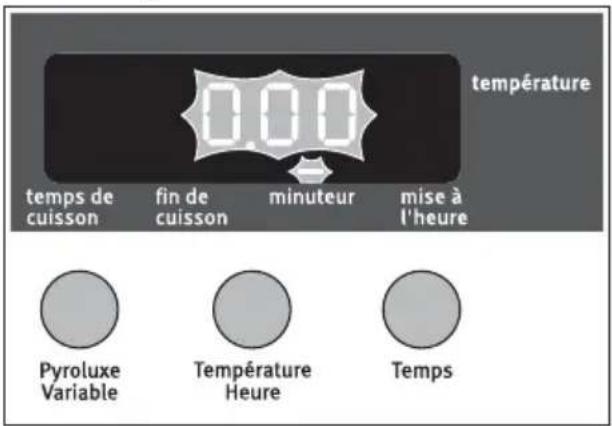

1. Appuyez sur la touche Temps, jusqu’à

ce que le voyant correspondant à la fonction Minuteur clignote.

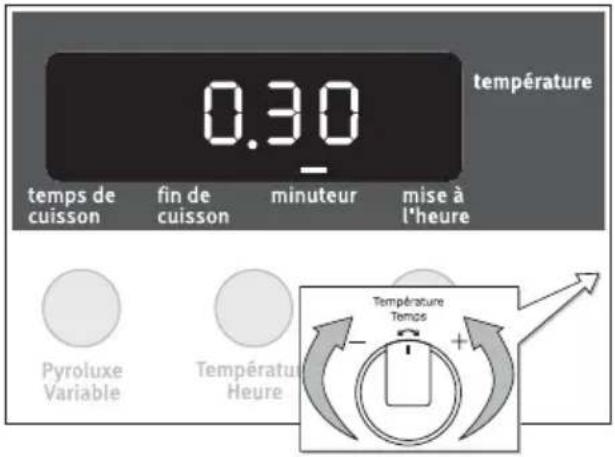

2. A l’aide du sélecteur / , sélectionnez

le temps de cuisson souhaité (max. 99.00minutes). Le voyant correspondant à la fonction Minuteur s’allume. Un signal retentit lorsque 90 % du temps sé- lectionné est écoulé. Lorsque le délai est écoulé, ”0.00“ et le voyant correspondant à la fonction cligno- tent. Un signal sonore retentit. Pour désactiver le clignotement et le signal sonore : Appuyez sur n’importe quelle touche. Temps de cuisson

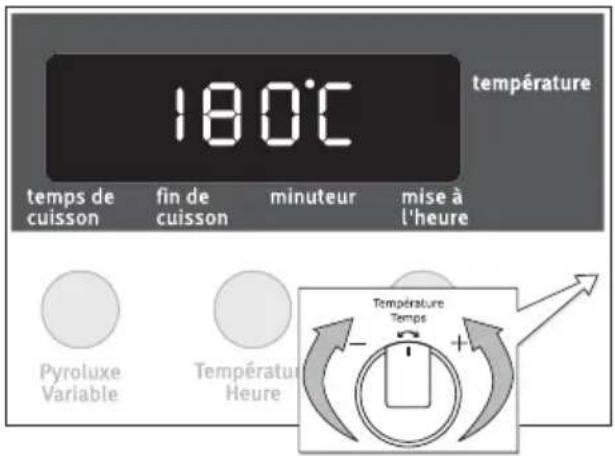

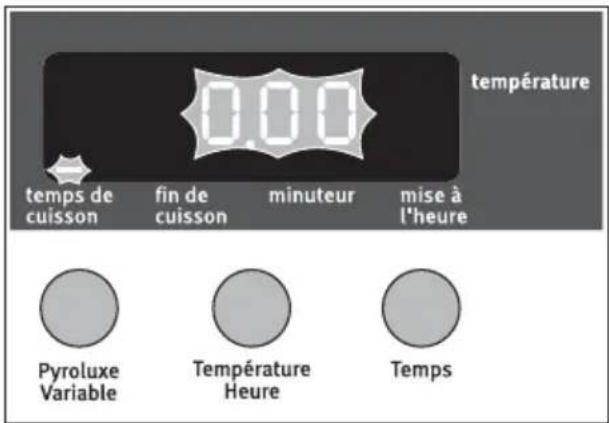

1. Sélectionnez une fonction du four et la

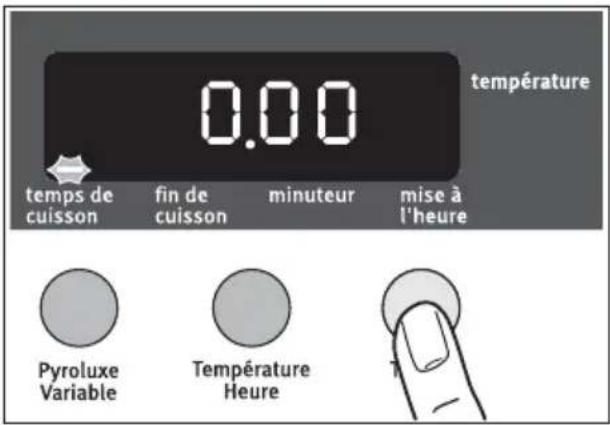

2. Appuyez sur la touche Temps, jusqu’à

ce que le voyant correspondant à la fonction Temps de cuisson clignote.12 electrolux

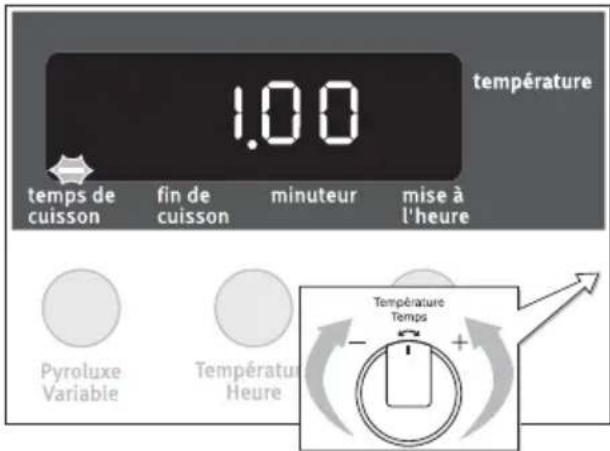

3. A l’aide du sélecteur / , sélectionnez

le temps de cuisson souhaité. Le voyant correspondant à la fonction Temps de cuisson s’allume et le four se met immédiatement à chauffeur. Lorsque le délai est écoulé, ”0.00“ et le voyant correspondant à la fonction cligno- tent. Un signal sonore retentit pendant 2 minutes. Le four s’arrête. Pour désactiver le clignotement et le signal sonore : Positionnez le sélecteur des fonctions du four sur ”0”. Fin de cuisson

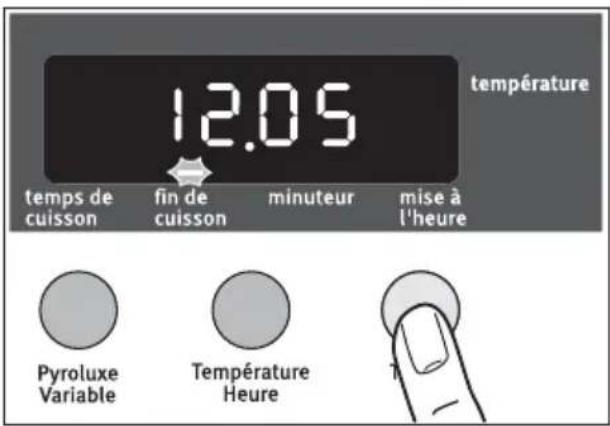

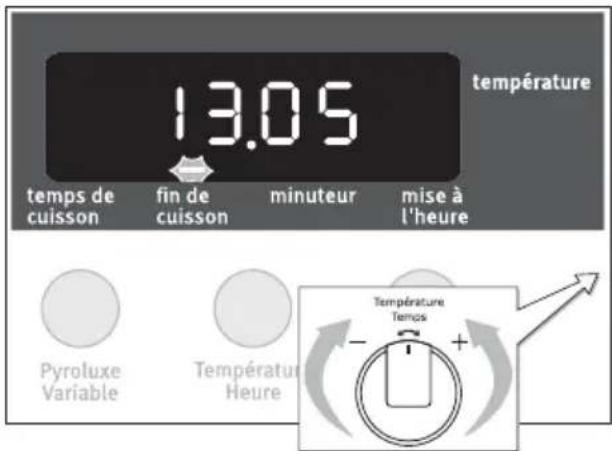

1. Sélectionnez une fonction du four et la

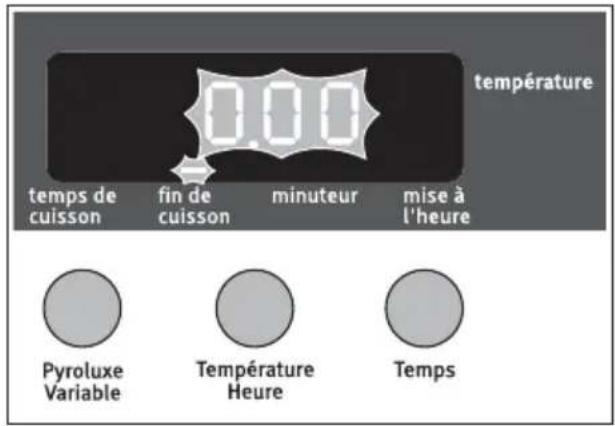

2. Appuyez sur la touche Temps, jusqu’à

ce que le voyant correspondant à la fonction Fin de cuisson clignote.

3. A l’aide du sélecteur / , sélectionnez

l’heure de fin de cuisson souhaitée. Le voyant correspondant à la fonction Fin de cuisson s’allume. Lorsque le temps est écoulé, ”0.00“ et le voyant correspondant à la fonction cligno-electrolux 13 tent. Un signal sonore retentit pendant 2 minutes. Le four s’arrête. Pour désactiver le clignotement et le signal sonore : Positionnez le sélecteur des fonctions du four sur ”0”. Temps de cuisson et Fin de cuisson combinées 3 Il est possible d’utiliser conjointement les fonctions Temps de cuisson et Fin de cuisson lorsque le four doit démarrer et s’arrêter automatiquement à une heure différée.

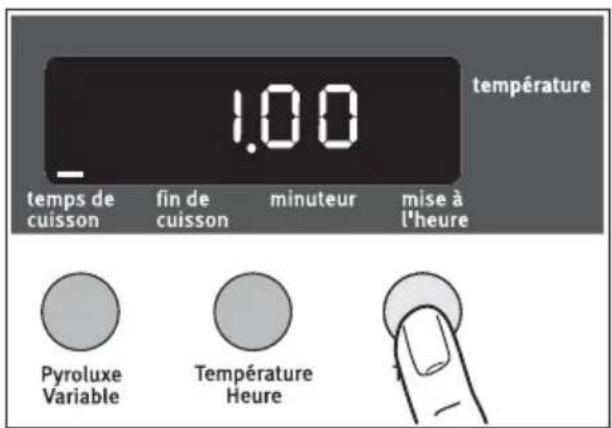

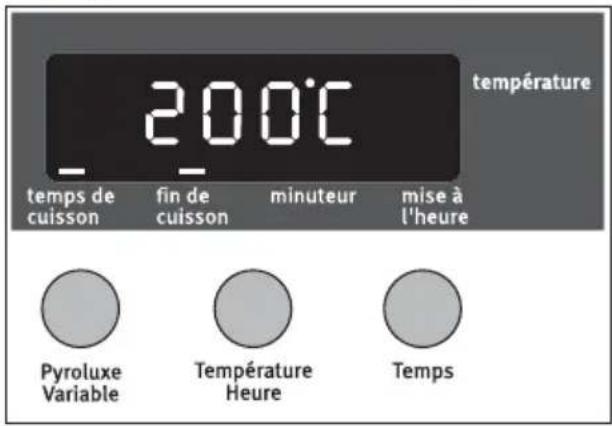

1. Sélectionnez la fonction du four et la

2. La fonction Temps de cuisson per-

met de régler la durée nécessaire à la cuisson d’une préparation. 1 heure dans ce cas.

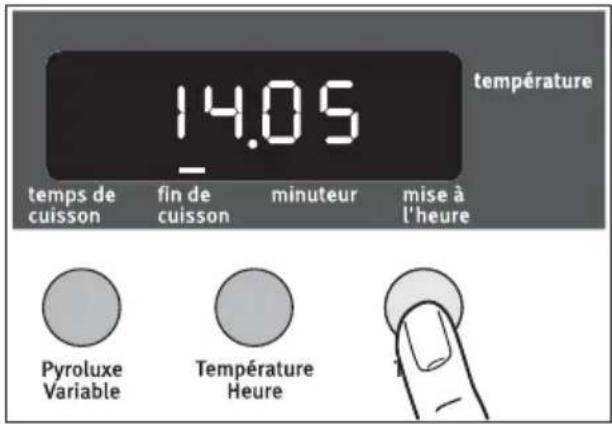

3. La fonction Fin de cuisson permet de

régler l’heure à laquelle la préparation doit être cuite. 14 h 05 dans ce cas. Les voyants correspondants aux fonctions Temps de cuisson et Fin de cuisson s’allument. Le programmateur affiche la température. Dans ce cas 200°C. Le four démarrera automatiquement à l’heu- re sélectionnée. Par ex. : à 13 h 05. Dès que le temps de cuisson est écoulé, un signal retentit pendant 2 minutes et le four s’arrête. Par ex. : à 14 h 05. Fonctions additionnelles Sécurité enfant du four Le four est équipé d’une sécurité enfant. Dés que la sécurité enfant est activée, il est im- possible d’utiliser le four. 3 Pour pouvoir activer la sécurité enfant, aucune fonction du four ne doit avoir été sélectionnée.14 electrolux Activer la sécurité enfant

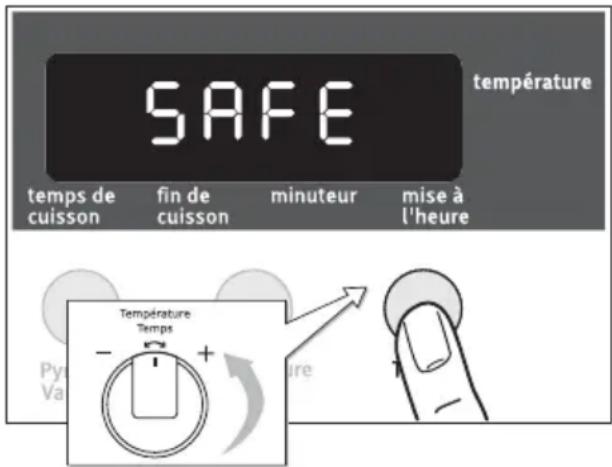

1. Tournez le sélecteur / vers la gau-

che et maintenez-le dans cette position.

2. Appuyez également sur la touche

Temps jusqu’à ce que l’indication ”SA- FE“ s’affiche. La sécurité enfant est alors activée. Désactiver la sécurité enfants

1. Tournez le sélecteur / vers la gau-

che et maintenez-le dans cette position.

2. Appuyez également sur la touche

Temps jusqu’à ce que l’indication ”SA- FE“ s’éteigne. La sécurité enfants est maintenant désacti- vée et le four peut de nouveau être mis en fonctionnement. Arrêt automatique du four 3 Si le four n’est pas mis hors tension ou si la température n’a pas changé après un certain temps, il se met automatique- ment hors tension. L’indicateur de tempéraure clignote sur la dernière valeur de température sélec- tionnée. le four se met hors tension lorsqu’il at- teint les températures de : Mise en fonctionnement après un arrêt automatique Mettez le four intégralement hors tension. Vous pouvez ensuite le remettre sous ten- sion. 3 L’arrêt automatique est désactivé, lors- qu’une fonction de l’horloge Temps de cuisson ou Fin de cuisson est sé- lectionnée. Conseils d’utilisation et guide des cuissons Conseils d’utilisation Le préchauffage se fait sur la position choisie pour la cuisson : un bip sonore vous prévient lorsque la température sélectionnée est at- teinte. Conseils pratiques 1 Ne placez jamais du papier d'aluminium directement en contact avec le bas de votre four, ceci entraînerait une détério- ration de l'émail.

• Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.

• Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.

• Laissez le moins de barde possible autour de vos rôtis pour réduire les pro- jections et obtenir un mets moins riche en graisse.

• Ne dépassez pas les valeurs de tempé- rature préconisées dans le guide de cuissons des viandes.

• Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four. Et quand cela est possible, n'hésitez pas à faire cuire en même temps 2 gâteaux de Savoie ou 3 cakes ou 2 tartes, par exemple. Accessoires

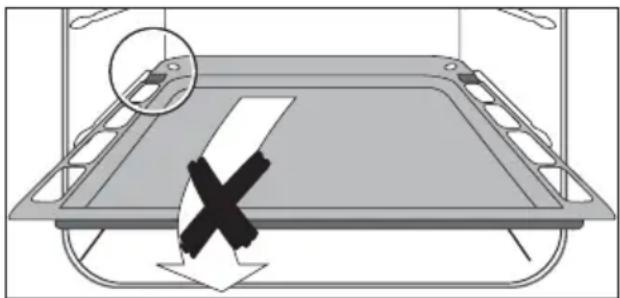

• Nous vous recommandons de glisser le plateau multi-usages dans les gradins, les petits trous circulaires vers l’arrière

30 - 120°C après 12,5 heures

120 - 200°C après 8,5 heures

200 - 250°C après 5,5 heures

250 - max°C après 3,0 heureselectrolux 15

(fond du four) et le plan incliné vers l’avant (côté porte de four).

• Prenez la précaution de centrer vos plats sur la grille et de centrer le plateau multi-usages dans le four pour permet- tre une bonne circulation d’air et obtenir de bons résultats culinaires. Choix des récipients

• L'épaisseur, la conductibilité et la cou- leur des récipients influencent les résul- tats culinaires.

• Pendant la cuisson, certaines prépara- tions augmentent de volume, par con- séquent, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.

• Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les di- mensions sont proportionnées à la piè- ce à rôtir.

• Réservez les plats en verre à feu pour vos gratins et vos soufflés. Influence des récipients sur les résultats de cuisson Sachez que:

1. L'aluminium, les plats en terre cuite, la

terre à feu, diminuent la coloration des- sous et préservent l'humidité des ali- ments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.

2. La fonte émaillée, le fer étamé, le verre et

la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des ali- ments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi do- rées dessous que dessus. Guide des Cuissons Positions de la grille support : Vous constatez Que faire ? Dessous trop pâle, pas assez cuit ou dessus trop foncé Prenez un moule du type

ou descendez le moule d'un niveau Dessous trop foncé, trop cuit ou dessus trop clair Prenez un moule du type

ou remontez le moule d'un niveau

déhanchement vers le bas

déhanchement vers le haut Prépara- tions Fonction Niveau

pâtisseries poissons

165 35 - 40 moule à manqué sur grille Brioche en moule

pâtisseries poissons

190 30 - 35 moule à brioche sur grille Petites brioches

pâtisseries poissons

165 50 - 55 moule à cake sur grille Cake aux rai- sins

cuissons 2niveaux 1 + 3

180 45 - 50 moules à cake sur grilles Génoise

pâtisseries poissons

165 35 - 40 moule à manqué sur grille Kouglof

pâtisseries poissons

180 30 - 35 moule à kouglof sur grille Meringues cuissons 2niveaux 2 --- 90 - 100 90 - 120 plateau multi-usa- ges avec papier sulfurisé Pâte à choux

pâtisseries poissons

165 35 - 40 moule à manqué sur grille Sablés

pâtisseries poissons 2 --- 165 15 - 20 plateau multi-usa- ges Sablés cuissons 2niveaux 2 --- 175 15 - 20 plateau multi-usa- ges Tarte aux fruits (pâte brisée)

pâtisseries poissons

190 45 - 50 tourtière sur grille Tarte aux fruits (pâte brisée)

cuissons 2niveaux 1 + 3

200 40-45 tourtières sur grilles Tarte aux fruits (pâte levée)

pâtisseries poissons

180 30 - 35 tourtière sur grille Tarte aux fruits (pâte levée)

cuissons 2niveaux 1 + 3

200 35 - 40 tourtières sur grilles Maintien au chaud Chauffa- ge assietes maintien au chaud

80 --- --- Entrées Croûtes feuilletées

pâtisseries poissons 2 --- 210 20 - 25 plateau multi-usa- ges Croûtes feuille- tées cuissons 2niveaux 2 --- 220 25 - 30 plateau multi-usa- ges Soufflé au fromage

pâtisseries poissons

190 35 - 40 moule à soufflé sur grille Prépara- tions Fonction Niveau

pâtisseries poissons 2 --- 200 90 - 120 terrine au bain- marie dans plateau multi-usages Pizza

pâtisseries poissons

190 20 - 25 tourtière sur grille Pizza

cuissons 2niveaux 1 + 3

200 25 - 30 tourtières sur grilles Quiche lorraine

pâtisseries poissons

200 40 - 45 tourtière sur grille Quiche lorraine 1+2

cuissons 2niveaux 1 + 3

190 40 - 45 tourtières sur grilles Poissons Poisson entier

pâtisseries poissons

180 40 - 45 plat en terre à feu sur grille Poissons filets

pâtisseries poissons

180 25 - 30 plat en terre à feu sur grille Viandes Rôti de boeuf, 1kg

230 35 - 40 plat en terre à feu sur grille Gigot d’agneau, 1,5-2,0kg

230 50 - 55 plat en terre à feu sur grille Rôti de porc, 1kg

200 75 - 80 plat en terre à feu sur grille Rôti de veau, 1kg

200 60 - 70 plat en terre à feu sur grille Volaille, 1,3kg

210 60 - 65 plat en terre à feu sur grille Légumes Gratin dauphinois

200 60 - 65 plat en verre à feu sur grille Tom at es farcies

200 60 - 65 plat en verre à feu sur grille Lasagnes

200 60 - 65 plat en verre à feu sur grille Grillades 3 minutes de préchauffage Poulet gril 3 a 240 60 - 70 grille et plateau multi-usages Prépara- tions Fonction Niveau

h:min Accessoires18 electrolux L’importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous ame- ner à modifier les indications données dans le guide de cuissons. Seule votre expé- rience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires. Nettoyage et entretien 1 Avertissement : Pour le nettoyage, l’appareil doit être arrêté et refroidit.

Avertissement : Pour des raisons de sécu-

rité, ne pas nettoyer l’appareil avec un net- toyeur à jets de vapeur ou à haute pression. Attention : Ne pas utiliser de poudre à récurer, d’outil de nettoyage coupant ou de tampon à récurer. Ne pas utiliser d’agents de nettoyage corrosifs ou de grattoirs en métal cou- pants pour nettoyer la porte du four, ceux-ci risquant de rayer la surface, ce qui pourrait ensuite briser le verre. Extérieur de l’appareil

• Essuyer l’avant de l’appareil avec un chiffon doux et de l’eau savonneuse chaude.

• Pour les surfaces en métal, utiliser les produits d’entretien spéciaux courants.

• Veuillez ne pas utiliser de produits déca- pants ou d’éponges abrasives. Intérieur du four 1 Avertissement : Avant de nettoyer le four, assurez-vous qu’il est hors tension et qu’il est froid. 3 Nettoyez l’appareil après chaque utilisa- tion. Les salissures peuvent plus facile- ment être éliminées et ne risquent pas 6 côtes de porc

250 12 - 10 par face grille et plateau multi-usages

250 15 - 20 grille et plateau multi-usages Turbo-grill Gratin de pom- mes de terre grillades épaisses

200 20 - 25 plat en terre à feu sur grille Gnocchi à la romaine grillades épaisses

200 20 - 25 plat en terre à feu sur grille Côte de boeuf grillades épaisses

2) Possibilité de cuisson sur 2 niveaux

Prépara- tions Fonction Niveau

h:min Accessoireselectrolux 19 de brûler. La fonction pyroluxe peut pro- voquer des décolorations de l’émail.

1. L‘éclairage du four s‘allume automati-

quement lors de l‘ouverture de la porte du four.

2. Après chaque utilisation, nettoyez le four

avec de l’eau savonneuse puis séchez- le. 3 En cas de salissures importantes, utili- sez la fonction pyroluxe pour nettoyer le four. Accessoires Rincez les accessoires (grille, plat, ...) après chaque utilisation et faites-les bien sécher. Un bref trempage facilite le nettoyage. Nettoyage avec pyrolyse 1 Avertissement : Au cours du proces- sus, le four devient brûlant. Il est impéra- tif de maintenir les enfants éloignés. 1 Attention ! Avant de procéder à la py- rolyse, tous les éléments amovibles doi- vent être enlevés du four. Pyrolyse

1. Enlevez d’abord les salissures les plus

2. Sélectionnez la fonction Four

pyroluxe . – L’horloge affiche „Pyr1“, – la durée clignote. Confirmez votre sélection à l’aide de la tou- che Pyroluxe Variable. Ensuite, le nettoyage pyrolyse démarre. 3 eclairage est en panne. A une certaine température, la porte se verrouille. Les barres de l’indicateur de températu- re s’allument jusqu’à ce que la porte soit déverrouillée. Modifier la durée de la pyrolyse Sélectionnez la durée de la pyrolyse souhai- tée à l’aide de la touche la touche Pyroluxe Variable: Pyr2 - 2 :15 et Pyr1 - 3 :15. Ensuite, le nettoyage pyrolyse démarre. Modifier l’heure d’arrêt de la pyrolyse Il est possible de différer l’arrêt de la pyrolyse à l’aide de la fonction Horloge Fin de cuisson (dans les 2 min. après le réglage de la pyro- lyse). Quand utiliser quelle pyrolyse: Pyr2 - 2:15 = pyrolyse légère : pour salissu- res peu importantes Pyr1 - 3:15 = pyrolyse intensive : pour salis- sures importantes. Eclairage du four 1 Avertissement : Risque d'électrocution ! Avant de remplacer la lampe du four : – Mettez le four hors service ! – Enlevez les fusibles ou débranchez les disjoncteurs de l’armoire à fusibles. 3 Placez un torchon sur la sole du four afin de protéger la lampe du four et le verre de protection. Remplacer la lampe du four / nettoyer le verre de protection

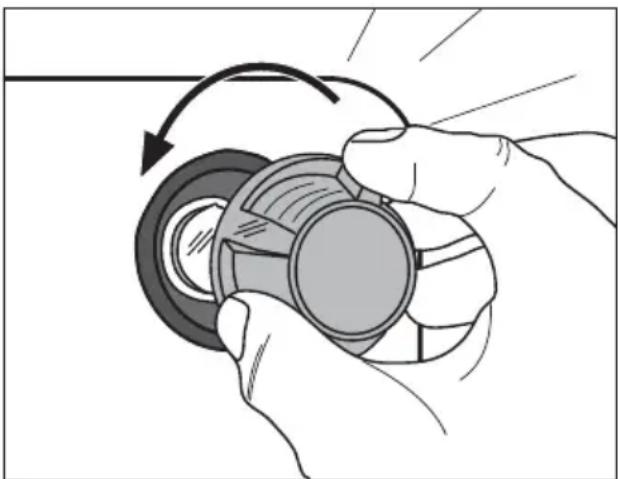

1. Enlever le verre de protection

en le dévissant vers la gauche et net- toyez-le.

remplacer la lampe du four 40 Watt, 230 V, résistant à une temperature de 300 °C.

3. Remettre le verre de protection en pla-

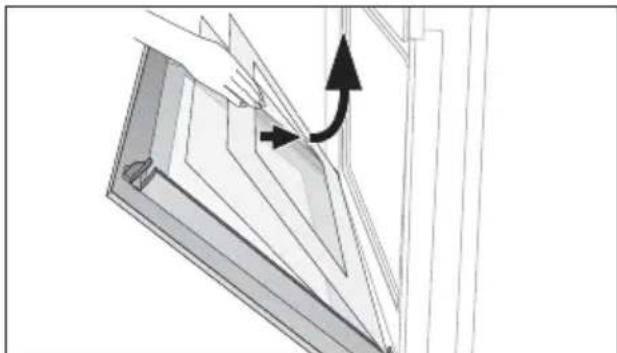

ce. Porte du four Afin de faciliter le nettoyage, il est possible de démonter la portedu four.20 electrolux Décrochage de la porte du four

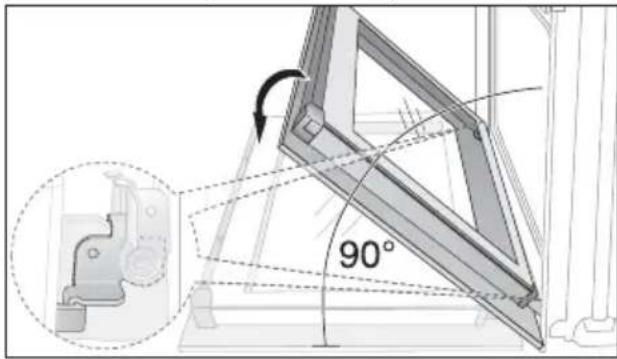

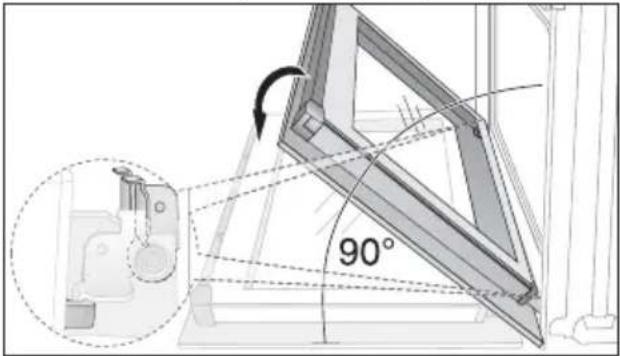

1. Ouvrez complètement la porte du four.

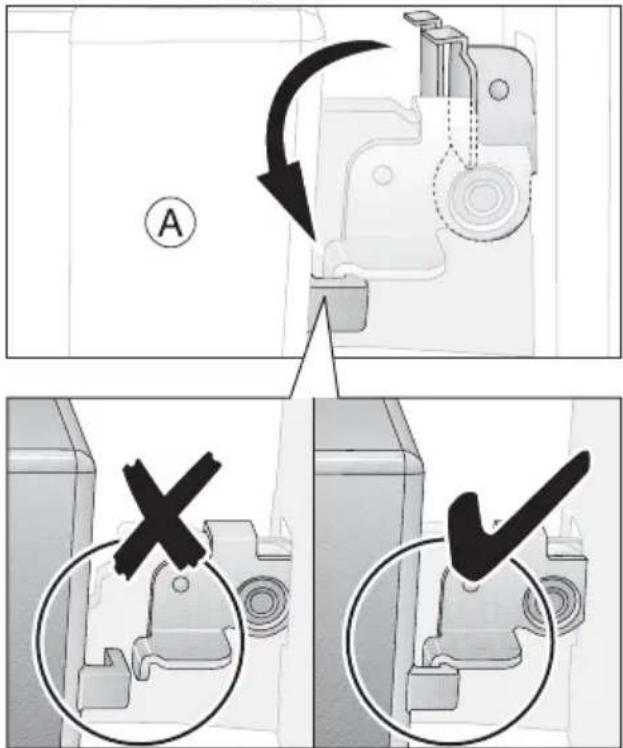

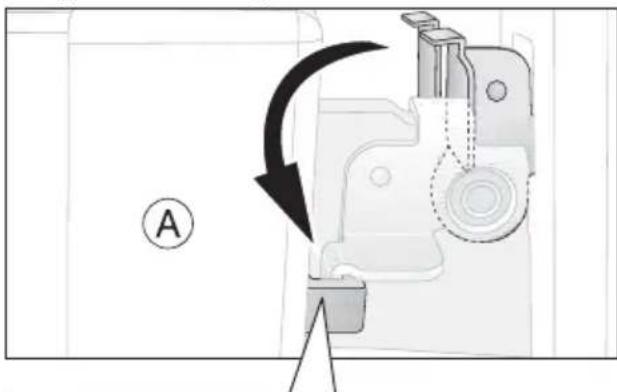

2. Relevez complètement le levier de ser-

rage (A) situé sur les deux charnières de la porte.

3. Saisissez la porte à deux mains sur les

côtés et fermez-la jusqu’à atteindre la première position d’accrochage (env. 45°).

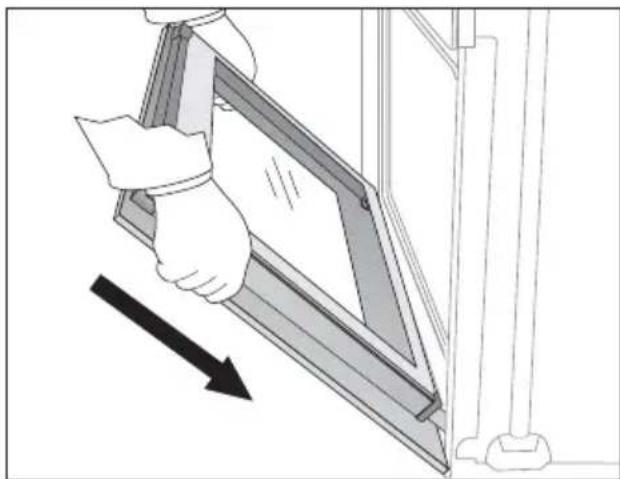

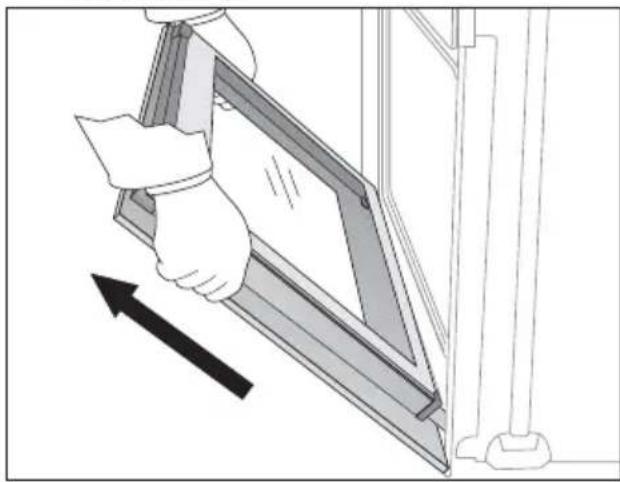

4. Saisissez chaque côté de la porte du

four et dégagez-la du four en la tirant en oblique vers le haut (attention la porte est lourde !). 3 Déposez la porte du four (face extérieu- re vers le bas) sur un support doux et plan, sur une couverture par exemple, pour éviter de la rayer. Accrochage de la porte du four

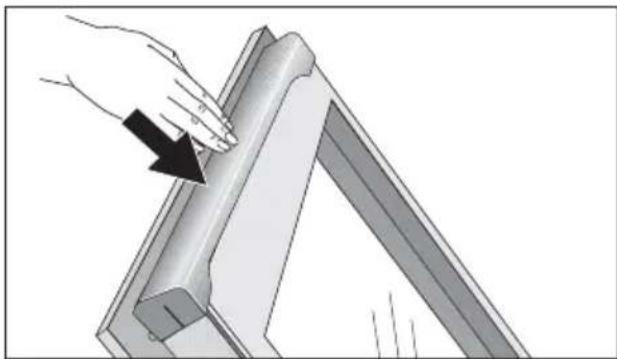

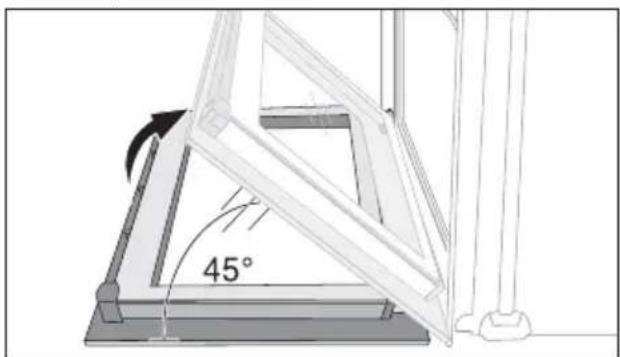

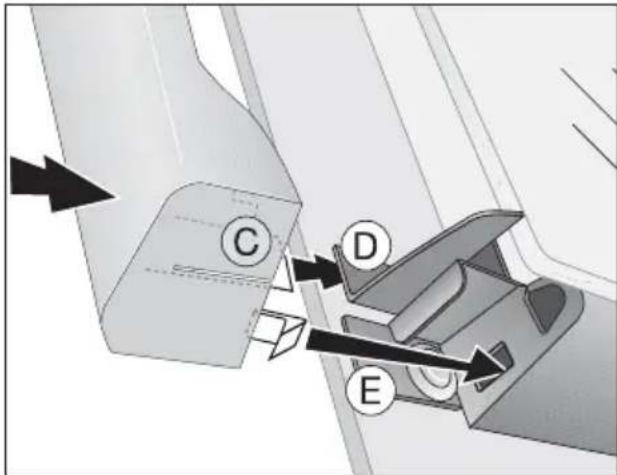

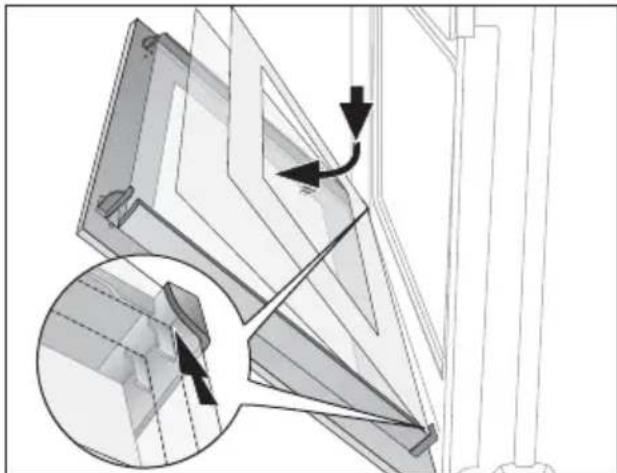

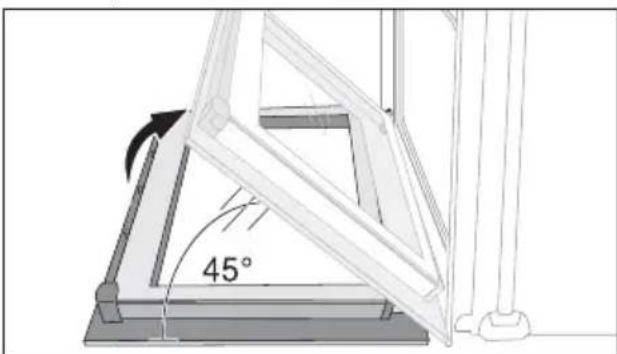

1. Saisissez chaque côté de la porte du

four, côté poignée vers soi et en bas, et maintenez-la dans un angle d’env. 45°. Introduisez simultanémentles charnières situées dans la partie inférieure de la porte dans les deux charnières présen- tes dans le bas du four. Baissez la porte vers le bas, jusqu’au point de résistan- ce.electrolux 21

2. Ouvrez complètement la porte du four.

3. Rabattez le levier de serrage (A) situé sur

les deux charnières de la porte dans leur position d’origine.

4. Fermez la porte du four

Porte vitrée du four La porte du four est équipée de quatre vitres appliquées l’une derrière l’autre. Les vitres intérieures sont amovibles pour permettre le nettoyage. 1 Attention ! Sous l’effet d’un choc, en particulier au niveau des arêtes de la vi- tre avant, le verre peut se briser. Démontage des vitres de la porte

1. Ouvrez complètement la porte du four.

2. Relevez complètement le levier de ser-

rage (A) situé sur les deux charnières de la porte.

3. Saisissez la porte à deux mains sur les

côtés et fermez-la jusqu’à atteindre la première position d’accrochage (env. 45°).

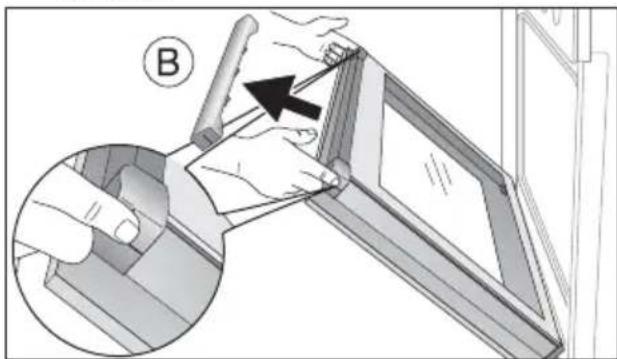

4. Saisissez des deux côtés de la porte le

support de la porte (B) situé sur l'arête supérieure de celle-ci et poussez-le vers l’intérieur pour permettre le déverrouilla- ge du système de fermeture du support.22 electrolux Puis retirez le support en le sortant vers le haut.

5. Saisissez une vitre à la fois par son bord

supérieur et dégagez-la du guide en la soulevant vers le haut. Nettoyage des vitres de la porte Lavez les vitres de la porte à l'eau savonneu- se en prenant soin de bien les rincer et de les essuyer soigneusement. Montage des vitres de la porte

1. Insérez les vitres de la porte l’une après

l’autre, en procédant en oblique par le haut, dans le profil de la porte situé au niveau de l'arête inférieure de la porte, puis abaissezles. 3 Insérez d’abord les deux plus petites vi- tres, et la plus grande en dernier lieu.

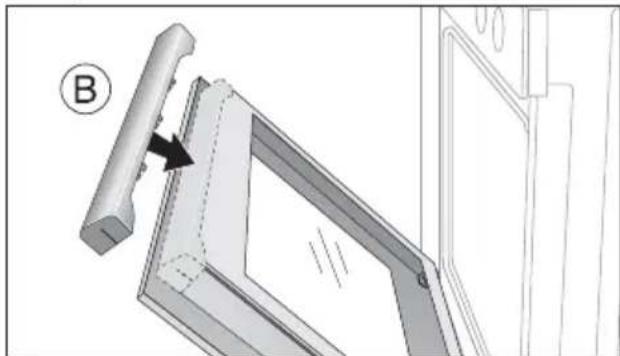

2. Saisissez le support de la porte (B) sur

les côtés, appliquez-le dans sa position d'origine sur le bord intérieur de la porte et fixez-le sur l'arête supérieure de la porte. 3 Un rail de guidage (C) est présent sur le support de la porte. Celui-ci doit être in- troduit entre la vitre extérieure de la por- te et le coude de guidage (D). La fermeture de l’attache (E) doit être encliquetée.electrolux 23

3. Ouvrez complètement la porte du four. 4. Rabattez le levier de serrage (A) situé sur

les deux charnières de la porte dans leur position d’origine..

5. Fermez la porte du four

Que faire si … Symptômes Cause possible Solution Le four ne chauffe pas Le four n’est pas branché Branchez le four L’heure n’est pas réglée Réglez l’heure Les réglages nécessaires n’ont pas été effectués Vérifiez les réglages L’arrêt automatique du four est acti- vé. Voir arrêt automatique Le fusible de l’installation domesti- que (disjoncteur) s’est déclenché. Vérifiez le fusible S’il se redéclen- che plusieurs fois, contactez un électricien agréé. La sécurité enfant est activée Désacitver la sécurité enfant L’éclairage du four est en panne L’ampoule est grillée Remplacez l’ampoule24 electrolux Si les indications ci-dessus ne vous per- mettent pas de remédier au problème, veuillez vous adresser au service après- vente de votre magasin vendeur. 1 Avertissement ! L'installation, le bran- chement et les réparations doivent être effectuées uniquement par des profes- sionnels qualifiés. Des réparations non effectuées dans les règles peuvent s’avérer très dangereuses pour l’utilisa- teur. 3 En cas d’erreur de manipulation de la part de l’utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie. 3 Remarque en ce qui concerne les appareils avec façade inox: La façade froide de l’appareil peut engendrer la formation temporaire de condensation sur la vitre intérieure après l’ouverture de la por- te, pendant ou juste après une cuisson. La touche F2 apparaît sur la mi- nuterie Porte non correctement fermée ou verrouillage de la porte défectueux. Fermer correctement la porte ; Eteindre puis remettre en marche l’appareil sur le fusible de la maisonou le commutateur de sécurité du disjoncteur ; En cas de persistance de l’affi- chage, contacter le service après- vente. L’horloge affiche un code d’er- reur non indiqué ci-dessus Erreur électronique Désactivez puis réactivez l’appa- reil par l’intermédiaire du fusible domestique ou du disjoncteur dans le boîtier du fusible. Si les messages réapparaissent, adressez-vous au service après- vente Symptômes Cause possible Solutionelectrolux 25 Instructions d’installation L’utilisation de liteaux calorifuges n’est pas autorisée pour les cuisinières et fours à pyro- luxe, si la niche est pourvue d’une paroi ar- rière et d’un fond fermé. Cependant, si le fond est raccourci d’au moins 20 mm et qu’une ventilation du socle est assurée dans la même section transver- sale, un tel montage est possible. Mise en place de l'appareil 1 Avertissement : Le montage et le branchement du nouvel appareil sont du ressort exclusif de professionnels qualifiés. Pour ne pas perdre le bénéfice de la ga- rantie en cas de panne, veuillez obser- ver ces recommandations. Les schémas ci-contre déterminent les co- tes d'un meuble qui permettra de recevoir votre four. Précautions d'encastrement:. La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastre- ment et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le four doit être installé dans un meuble d'encastrement (fig. A ou B) qui doit être monté et fixé de manière stable. La fixation du four sur le meuble se fait au moyen des deux vis de fixation situées latéralement. Ces vis se trouvent dans une pochette située dans le four. Afin d'éviter les échauffements anormaux, un espace de 5 mm minimum doit séparer le cadre du four et les panneaux adjacents (portes de meubles, etc.) Les parois adja- centes ou le revêtement de celles-ci ainsi que la colle doivent résister à une tempéra- ture au moins égale à 100°C. Dans le cas d'une installation du four dans un meuble colonne, le bon fonctionnement de ce four est assuré dans un meuble ouvert à l'arrière, comme indiqué en fig. A. Dans le cas d'une installation du four dans un meuble sous-plan de travail (fig. B), l'arriè- re du meuble peut être ouvert ou fermé, mais une ventilation est obligatoire au-dessus du four (lame d'air de 5 mm au dessus du ca-26 electrolux dre, à l'arriére du bandeau et au dessus du four sur toute la largeur). Raccordement électrique 1 Le raccordement au réseau électrique doit être exclusivement réalisé par des spécialistes. Reliez votre four à la terre conformément aux prescriptions de la norme NFC15-100 et aux règlements en vigueur. (Terre = fil jaune et vert /Neutre = fil bleu/ Phase = fil marron). L’appareil ne doit pas être raccordé à I’aide d’un prolongateur, d’une prise multiple ou d’un raccordement multiple (risque d’incendie). Votre four est équipé d'un câble de raccor- dement souple résistant à la chaleur. Capacité du fusible: 16 ampères Dans le cas d'une installation fixe, le raccor- dement au réseau doit être effectué par l'in- termédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm. Avant de procéder au branchement véri- fiez que:

• les lignes d'alimentation sont en bon état.

• les fusibles ainsi que l'installation électri- que domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).

• la prise ou le disjoncteur omnipolaire uti- lisé pour le branchement est accessible quand l'appareil est installé. Câble de raccordement En cas de remplacement du câble, il ne doit être effectué que par un professionnel quali- fié. Utilisez un câble de type H05VV-F d'une section minimum de: 3 x 1,5 mm

Le câble doit être raccordé conformément aux prescriptions et les vis de serrage doi- vent être solidement fixées. Le conducteur de protection (fil de Terre) doit être plus long que les fils d'amenée du courant. Enfin, le câble de raccordement au réseau doit être maintenu solidement par l'arrêt de traction du four. Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformé- ment aux règlements en vigueur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incen- die). Vérifiez que la prise de terre est confor- me aux règlements en vigueur.electrolux 27 Protection de l’environnement 2 Elimination du matériel d’emballage Les matériaux d’emballage sont écolo- giques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet (renseignez-vous auprès des services de votre commu- ne). 2 Appareils usagés Le symbole W sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dé- dié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appa- reil dans les règles de l'art, nous préser- vons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recy- clage de ce produit, veuillez prendre contact avec les services de votre com- mune ou le magasin où vous avez effectué l’achat. 1 Avertissement : Nous vous conseillons de rendre votre ancien appareil inutilisa- ble avant de vous en débarrasser et donc de mettre hors d’usage ce qui pourrait représenter un danger. Coupez, le câble d’alimentation au ras de l’appareil.28 electrolux Garantie/Si vous devez nous contacter Garantie France Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les con- ditions de garantie et sa mise en œuvre appli- quées sur celui-ci. Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concer- nant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter. Si vous devez nous contacter Pour tenir nos engagements, nous écoutons les Consommateurs Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en per- manence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout son sens. Ecouter, compren- dre, agir : trois temps essentiels pour tenir l’enga- gement de la marque dans le plus grand respect du Consommateur. Electrolux Home Products France S.A.S. au capi- tal de 67 500 000 h - 562 076 125 RCS COMPIE- GNE. Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78). www.electrolux.com

BP 50142 – 60307 SENLIS CEDEX

Tél. : [phone] (0,15 h TTC/mn) Fax : [phone] E-MAIL : [e-mail] Permanence téléphonique du lundi au vendredi Pour toute autre question : Centre Contact Consommateurs

Suomi www.electrolux.fi Sverige [phone] Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm Türkiye [phone] Tarlabaþý caddesi no : 35 Taksim Istanbul Ðîññèÿ [phone] 129090 Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16, ÁÖ „Îëèìïèê“ Óêðà¿íà [phone] 04074 Êè¿â, âóë.Àâòîçàâîäñüêà, 2a, ÁÖ „Àëêîí“ p t b30 electrolux Service après-vente En cas d’anomalie de fonctionnemet vérifiez d’abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l’aide de la notice d’utilisation (chapitre “Que faire, si...“). Si vous ne parvenez pas à remédier au dys- fonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact Con- sommateurs qui vous communiquera l’adresse service après-vente. Pour un dépannage dans les plus brefs dé- lais, nous vous demandons de nous fournir les informations suivantes : – Désignation du modèle – Numéro du produit (PNC) – Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque si- gnalétique) – Type de dysfonctionnement – Eventuellement le message d’erreur affi- ché par l’appareil Pour pouvoir accéder rapidement aux nu- méros d’identification de l’appareil, nous vous recommandons de les consigner à cet endroit. Désignation du mo- dèle
