Type de produit	Four encastrable
Marque	ARTHUR MARTIN ELECTROLUX
Modèle	FE 0820 W1

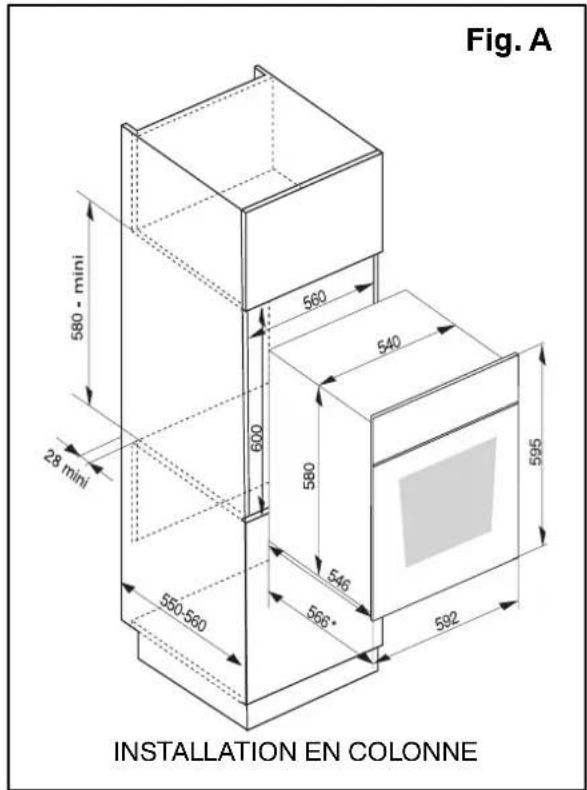

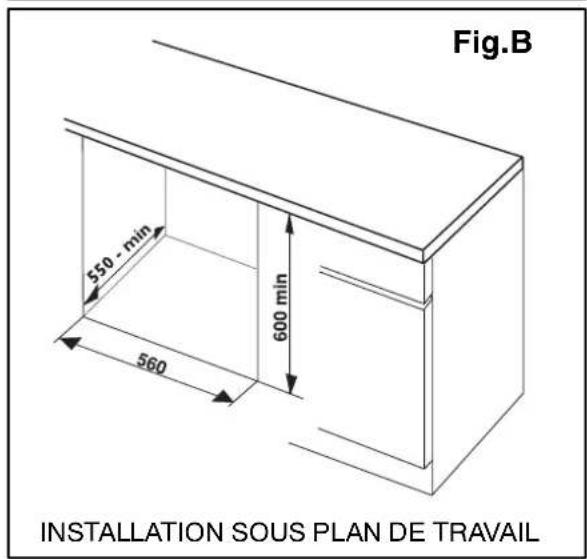

Dimensions d'encastrement (H x L x P)	580 x 540 x 546 mm
Poids net	37 kg
Volume utile	51 L
Alimentation électrique	230 V ~ 50 Hz
Fusible de protection	16 A
Puissance maximale du four	2400 W
Éclairage intérieur	Ampoule 25 W, culot E14, résistante 300 °C
Fonctions de cuisson	Traditionnelle, gril, turbo gril, tournebroche, cuisson ventilée 1 ou 2 niveaux, cuisson des viandes
Plage de température	60 °C à 270 °C
Nettoyage	Pyrolytique (jusqu'à 500 °C)
Programmateur	Électronique avec minuteur, départ différé et arrêt automatique
Nombre de niveaux de cuisson	5 gradins
Accessoires fournis	2 grilles support, 1 plateau multi-usages, 1 tournebroche
Type de pose	Encastrable (colonne ou sous plan)
Porte	Plein verre avec grande visibilité, verrouillable pendant pyrolyse
Garantie contractuelle	1 an (pièces défectueuses)
Service après-vente	Pièces de rechange certifiées constructeur disponibles

FOIRE AUX QUESTIONS - FE 0820 W1 ARTHUR MARTIN ELECTROLUX

Comment programmer une cuisson différée ?

Pour programmer une cuisson différée, positionnez la manette gauche sur durée de cuisson et réglez la durée. Puis tournez la manette gauche sur fin de cuisson pour régler l'heure de fin. Placez le sélecteur de fonctions et le thermostat. Le four démarrera automatiquement pour terminer à l'heure choisie.

Que faire si le four ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché et qu'il n'y a pas de coupure de courant. Assurez-vous aussi que le programmateur n'est pas en mode programmation (remettez-le sur Arrêt). Si le problème persiste, contactez le Service Après-Vente.

Comment utiliser la fonction pyrolyse pour nettoyer le four ?

Retirez les accessoires sauf le plateau multi-usages (gradin 2). Tournez le sélecteur sur la position pyrolyse. Le programmateur affiche P1.30 (1h30). Pour un four très sale, vous pouvez augmenter la durée jusqu'à 3 heures. La porte se verrouille automatiquement à partir de 300 °C. Après refroidissement, essuyez les résidus avec une éponge humide.

Quelles sont les dimensions d'encastrement nécessaires pour ce four ?

Les dimensions d'encastrement sont : Hauteur 580 mm, Largeur 540 mm, Profondeur 546 mm. Le four doit être installé dans un meuble fermé à l'arrière avec un espace d'au moins 5 mm entre le cadre et les panneaux adjacents.

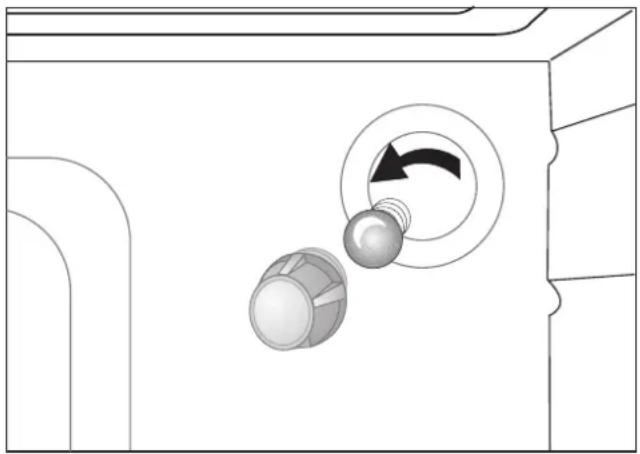

Comment remplacer l'ampoule du four ?

Assurez-vous que le four est éteint et débranché. L'ampoule est située au fond du four, accessible par l'intérieur. Dévissez le capuchon en verre, puis l'ampoule. Remplacez par une ampoule 25 W, culot E14, résistante à 300 °C (disponible au SAV). Revissez le capuchon.

Quelles sont les différentes positions de cuisson disponibles ?

Les positions sont : cuisson traditionnelle (pâtisseries, poissons), gril (grillades), turbo gril (pièces épaisses), tournebroche (volailles, rôtis), cuisson ventilée sur 1 ou 2 niveaux, cuisson des viandes (rôtis) et nettoyage pyrolyse. Chaque position a son propre symbole sur le sélecteur.

Comment utiliser le tournebroche ?

Enfilez une fourchette, la pièce à rôtir centrée, puis la seconde fourchette. Bloquez les vis. Posez la broche sur le support au gradin 3, engagez l'extrémité dans l'entraînement. Glissez le plateau multi-usages au gradin 1. Fermez la porte, réglez le sélecteur sur tournebroche et le thermostat sur 210 °C. Utilisez des gants thermiques pour retirer le tout après cuisson.

Que faire en cas d'anomalie de fonctionnement ?

Consultez d'abord le chapitre En cas d'anomalie de la notice. Vérifiez les points simples : alimentation, position du programmateur, réglages de cuisson. Si le problème persiste, débranchez l'appareil et contactez votre vendeur ou le Service Après-Vente avec les références de la plaque signalétique.

Comment régler l'heure sur le programmateur ?

Après une coupure de courant ou une première installation, le programmateur affiche 0.00. Tournez la manette gauche sur mise à l'heure et maintenez-la enfoncée. Tournez la manette droite pour afficher l'heure correcte. Relâchez la manette gauche. Le symbole △ s'affiche pour confirmer.

Quels accessoires sont fournis avec le four ?

Le four est livré avec : 2 grilles support de plat (utilisables dans les deux sens), 1 plateau multi-usages (pyrolysable), et 1 tournebroche comprenant une broche et deux fourchettes. Chaque accessoire a des fonctions spécifiques pour différentes préparations.

MODE D'EMPLOI FE 0820 W1 ARTHUR MARTIN ELECTROLUX

Notice d'utilisation

Four

FE 0820

ARTHUR MARTIN

Electrolux

Nous vous remercions de la confiance que vous nous avez témoignée en choisissant :

ARTHUR MARTIN Electrolux

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention, afin que vous lui reconnaissiez ces qualités pendant de nombreuses années.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous choisir pour d'autres appareils de notre marque.

A bientôt et encore merci.

Tabledesmatières

AL'ATTENTIONDEL'UTILISATEUR

ConsignesdeSécurité4.

VOTREFOURAENCASTRER5.....

L'INTERIEURDUFOUR6.

Les accessoires du four 7......

Les gradins 7....

LEPROGRAMMATEURELECTRONIQUE 8

CONSEILSAVANTLAPREMIERE

UTILISATION 9

LES COMMANDES DE FOUR ..... 10

LESDIFFERENTESPOSITIONSDE

CUISSON 11

La cuisson traditionnelle 12

La cuisson au gril 13

La cuisson au tournebroche 14

La cuisson des viandes 1

La cuisson au turbo gril

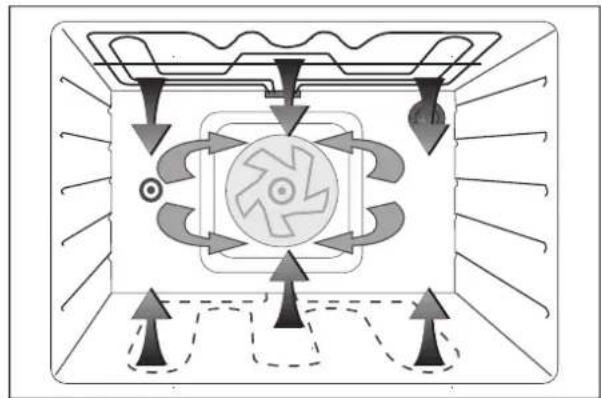

La cuisson ventilée

sur un ou deux niveaux 17....

CONSEILS D'UTILISATION ..... 19

GUIDES DES CUISSONS .... 20

ENTRETIENETNETTOYAGE 22

Programmation semi-automatique

du. nettoyage.pyrolyse 24

Programmation automatique

du. nettoyage . pyrolyse 24

ENCASD'ANOMALIEDE

FONCTIONNEMENT 25

CONDITIONS DE GARANTIE 26

SERVICE APRES-VENTE 26

AL'ATTENTIONDEL'INSTALLATEUR

INSTALLATION 28

Spécifications techniques 28

Mise en place de l'appareil 29

Raccordement électrique 30

Les symboles suivants vous guideront tout au long de

l'utilisation de votre notice :

1.2.3

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations sur l'environnement

ConsignesdeSécurité

Lisez attentivement votre notice d'utilisation et conservez-la : elle a été rédigée pour vous permettre d'utiliser votre four dans les meilleures conditions. Suivez notamment les conseils de sécurité qui sont symbolisés par Votre appareil a été conçu pour un usage culinaire uniquement, à l'exclusion d'autres fins. Il est conforme aux prescriptions de sécurité et aux normes de qualité internationales. Les mesures de sécurité existantes n'excluent pas les risques d'accident.

Sécuritéélectrique

Le raccordement au réseau électrique doit être exclusivement réalisé par des spécialistes.

Si votre four présente un quelconque défaut, nous vous recommandons de ne pas l'utiliser. Débranchez l'appareil ou enlevez le fusible correspondant à la lig de branchement du four.

En cas d'anomalie de fonctionnement, reportez--vous d'abord au chapitre "ENCASD'ANOMALIEDE

FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin, où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Après--Vente. Indiquez la référence commerciale et le numéro de série de votre appareil qui figurent sur la plaque signalétique. N'essayez pas de réparer votre appareil vous--même, ceci pourrait être la cause d'incidents.

En cas d'intervention sur votre appareil, exigez du ServiceAprès--Ventelespiècesderechange certifiéesConstructeur.

Sécuritéenfant

La façade de votre four est chaude pendant l'utilisation et le nettoyage, éloignez les jeunes enfants.

Assurez--vous que les enfants ne manipulent pas les commandes du four.

Sur la porte ouverte de votre four :

- ne posez pas de charge lourde, - assurez-vous qu'un enfant ne puisse ni monter, nis'asseoir.

Utilisation

En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher des éléments chauffants supérieurs et utilisez des gants thermiques de cuisine.

Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l'émail.

Ne portez jamais votre four par la poignée de porte, utilisez les poignées latérales.

Les parois adjacentes au four doivent être, soit en une matière résistant à la chaleur, soit revêtues d'une telle matière.

Pour éviter d'endommager les commandes de votre appareil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.

Si vous utilisez un appareil électrique à fil à proximité de votre four (par exemple un batteur électrique) assurez-vous que le fil de celui-ci ne risque pas de toucher une surface très chaude qui serait susceptible de le faire fondre, ou bien que son fil ne risque pas d'être coincé dans la porte du four.

En plus des accessoires fournis avec votre four, nous vous conseillons de n'utiliser que des plats, des moules à gâteaux,... résistants à de hautes températures (suivez les instructions des fabricants).

Après utilisation de votre four, assurez-vous que toutes les commandes se trouvent sur la position Arrêt.

Nettoyage

Avant de procéder au nettoyage manuel de votre four, vérifiez qu'aucun élément ne soit sous tension et que les parois intérieures soient suffisamment refroidies. Veillez à ce que le joint d'étanchéité et le cadre interne de porte du four soient toujours propres.

Les appareils à vapeur et à haute pression sont à proscrire pour le nettoyage de votre four (exigences relatives à la sécurité électrique).

Protectiondel'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez--les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Si vous procédez à la mise au rebut de votre appareil, mettez hors d'usage ce qui pourrait représenter un danger : par exemple, coupez le câble d'alimentation au ras de l'appareil.

Avant d'utiliser votre appareil, veuillez liretouteslesinstructionset conservez—lespourréférences ultérieures.

VOTREFOURAENCASTRER

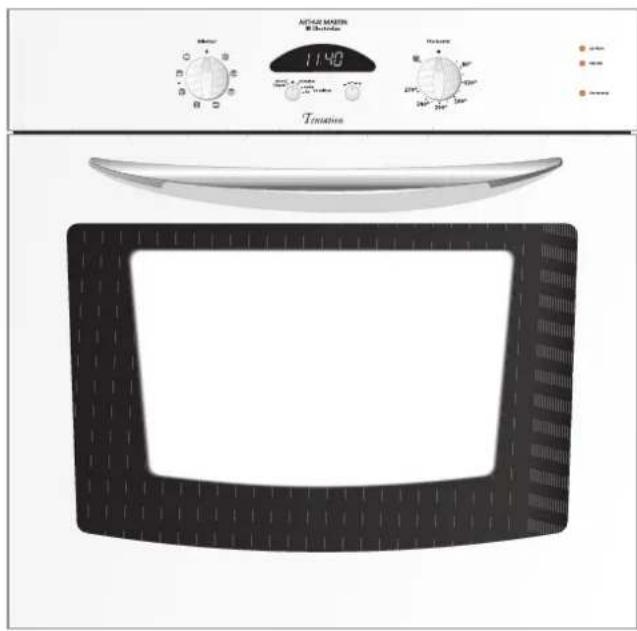

Vuegénérale

MOZZARE MOUNT Temperature 1140 Temperature Tension - - - - - - - - - - - - - - -

Bandeau de commandes avec sélecteur de fonctions, programmateur électronique et thermostat

Poignée de porte ergonomique

Porte plein verre avec grande visibilité

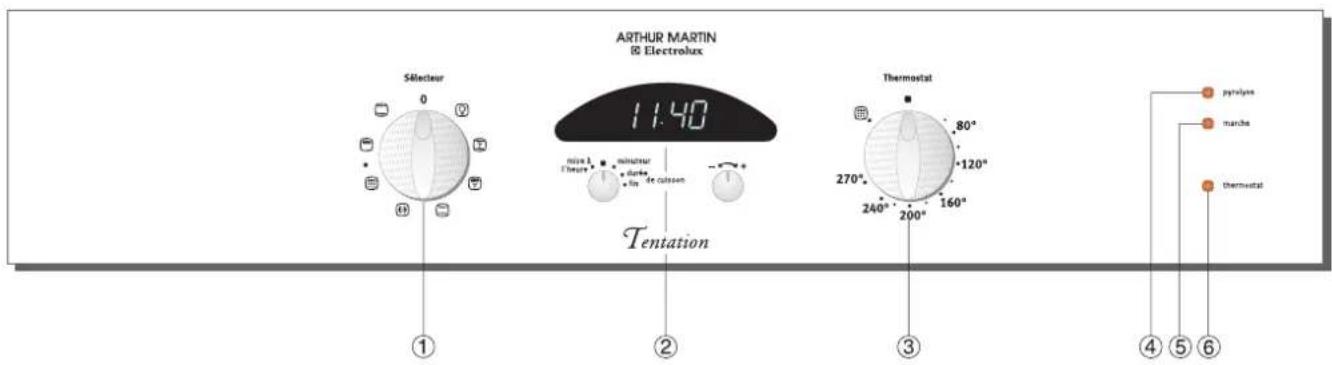

Bandeaudecommandes

ARTHUR MARTIN © Electrolux 11:40 Tentation Sélecteur 0 noise 1 Therms minimiser dure in de cousser Thermostat 270° 240° 200° 80° 120° 160° pyrolyse muncha thermostat ① ② ③ ④ ⑤ ⑥

① Sélecteur de fonctions
② Programmateur électronique
③ Thermostat de four
④ Voyant de nettoyage pyrolyse
⑤ Voyant de mise sous tension
⑥ Voyant de thermostat

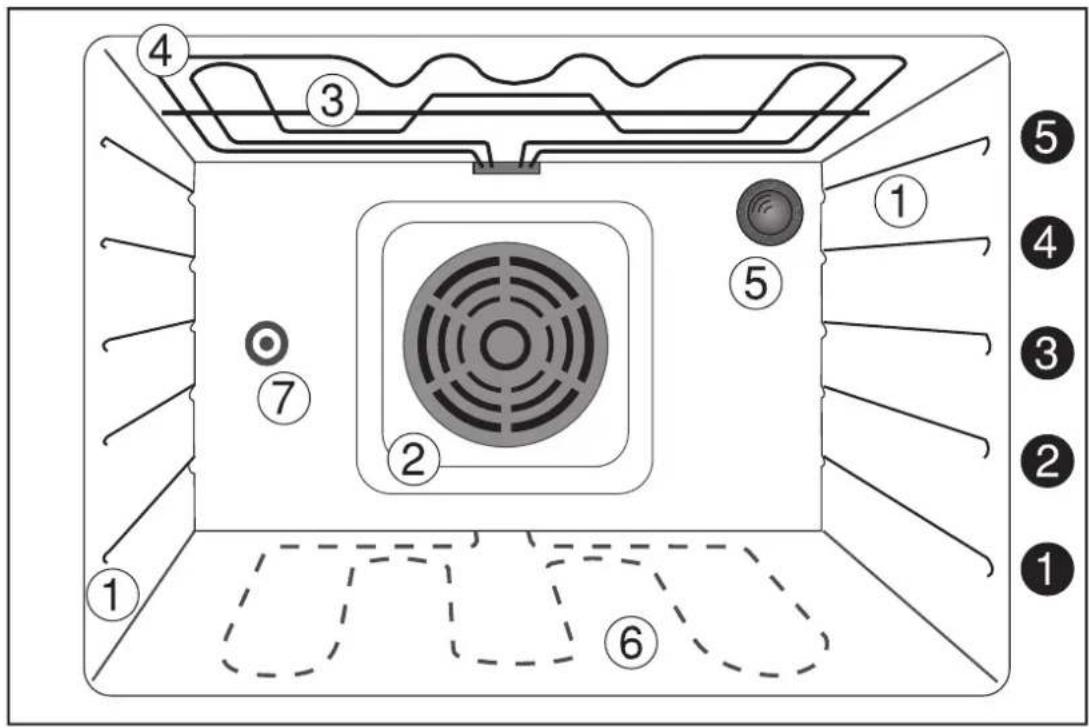

① Gradins
② Turbine de ventilation
③ Gril
④ Elément chauffant supérieur
⑤ Eclairage du four
⑥ Elément chauffant inférieur situé sous la sole
⑦ Entraînement de la broche

① à ⑤ Niveaux de gradins

Lesaccessoiresdufour

Enplusdesaccessoiresfournisavecvotre four,nousvousconseillonsden'utiliser quedesplats,desmoulesàgâteaux.. résistantàdehautestempératures(suivez lesinstructionsdesfabricants).

Votre four est équipé de :

•2 grilles support de plat
•1 plateau multi--usages
•1 tournebroche

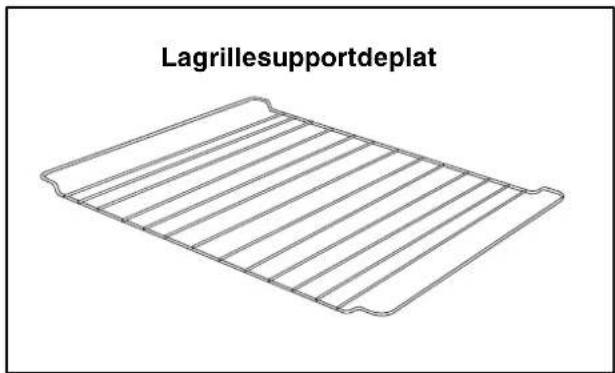

Lagrillesupportdeplat

Elle permet de poser les plats (rôtis, gratins), les moules à pâtisserie, etc..

Vous pouvez l'utiliser dans les deux sens de déhancement pour ajuster la position de vos plats par rapport à la source de chaleur.

Pour les préparations très lourdes (plus de 4 kg), positionnez la grille support de plat, déhancement vers le haut.

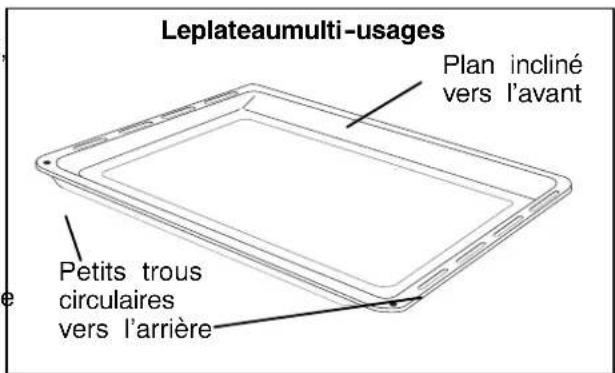

Leplateaumulti-usages

Il s'utilise pour la cuisson ou le réchauffage de pizzas, de petits gâteaux individuels posés directement dessus.

Il s'utilise aussi pour recueillir le jus des grillades ou des cuissons au tournebroche.

Nous vous recommandons de glisser le plateau dans les gradins : les petits trous circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).

Prenez la précaution de centrer vos plats sur la grille et de centrer le plateau multi-usages dans le four pour permettre une bonne circulation d'air et obtenir de bons résultats culinaires.

Pour vous simplifier le nettoyage, ce plateau multi-usages est pyrolysable. Vous pouvez le laisser dans votre four lors du nettoyage pyrolytique en suivant quelques conseils (voir chapitre "Entretien et nettoyage").

Letournebroche

Il est composé de :

•1 broche
•2 fourchettes

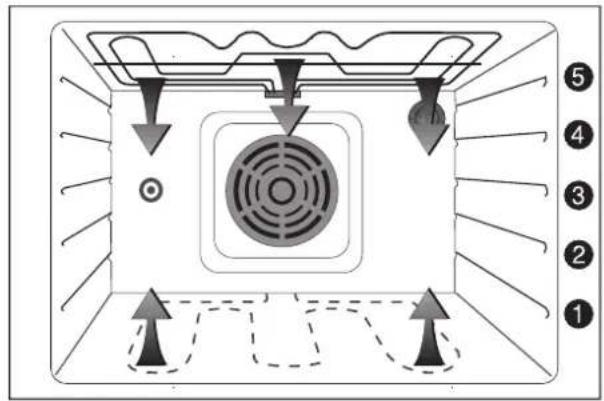

Votre four est équipé de 5 niveaux degradins. Dans les guides des cuissons, ils sont numérotés de 1 à 5 (en partant du bas vers le haut).

Assurez-vous que les accessoires soient positionnés horizontalement dans le four.

Lagrillesupportdeplat

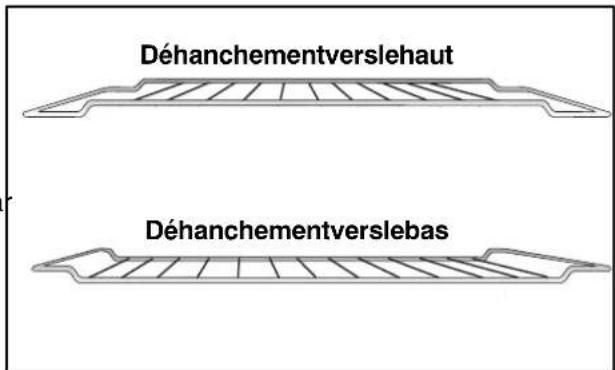

Déhanchementverslehaut Déhanchementverslebas

Leplateaumulti-usages Plan incliné vers l'avant Petits trous circulaires vers l'arrière

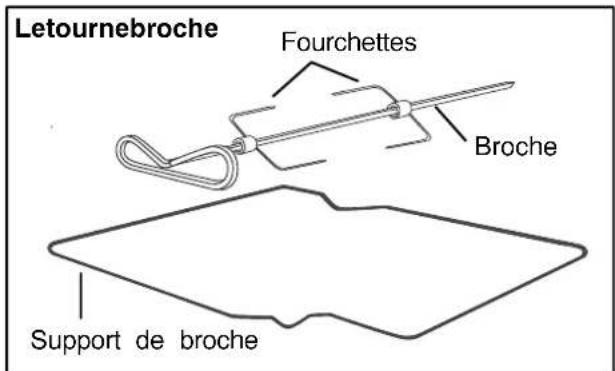

Letournebroche Fourchettes Broche Support de broche

es 1 2 3 4 5

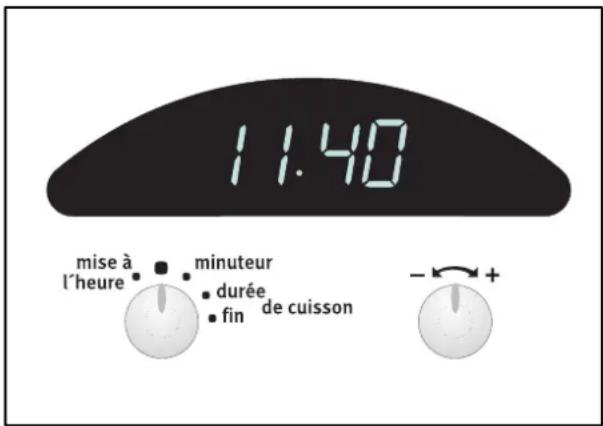

LEPROGRAMMATEURELECTRONIQUE

Ce programmateur peut être utilisé comme un minuteur indépendant ou pour la programmation d'une cuisson.

La manette de gauche permet de sélectionner les fonctions du programmateur.

La manette de droite permet de régler le temps des fonctions du programmateur.

Témoin d'affichage en mode cuisson

Témoin de fonctionnement du minuteur

A
U
o
[Non-Text]

Témoin de fonctionnement en mode
automatique (s'allume dès qu'une durée de
cuisson est programmée).

Miseàl'heureduprogrammateur

Après raccordement de votre four au réseau électrique ou après une coupure d'électricité, votre programmateur affiche "0.00".

1. Tournez la manette de gauche sur l'inscription mise à l'heure et maintenez la pression sur la manette.
2. Tournez la manette de droite pour afficher l'heure du jour. Relâchez la manette de gauche (le symbole s'affiche).

Utilisationduminuteur: fonction "sablier"

Lafonctionminuteurestindépendantedufouret n'aaucuneffetsurlamiseenfonctionnementou l'arrêtdufour.

1. Positionnez la manette de gauche sur l'inscription "minuteur".
2. Tournez la manette de droite pour afficher la durée choisie (le symbole 📄 s'affiche).
3. Positionnez la manette de gauche sur la position centrale ■, l'heure s'affiche à nouveau.

Si vous souhaitez voir le temps s'écouler, laissez la manette de gauche sur la position "minuteur".

Lorsque le temps choisi est écoulé, un signal sonore retentit pendant une minute et le symbole △ clignote.
4. Si vous souhaitez arrêter la sonnerie, tournez la manette de droite vers le signe “-”: disparaît.

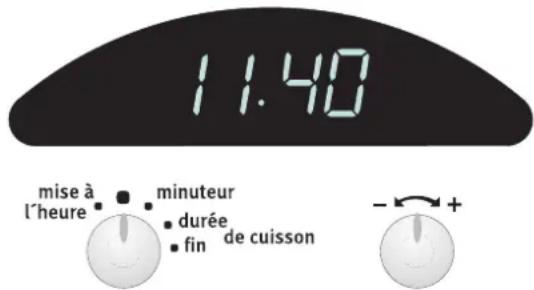

11.40 mise à l'heure • minuteur • durée • fin de cuisson - +

Programmation semi-automatique d'une cuisson(Départimmédiat-Arrêtautomatique)

1. Positionnez la manette de gauche sur l'inscription "duréedecuisson".
2. Tournez la manette de droite pour choisir la durée de cuisson, AUTO s'affiche.
3. Placez le sélecteur de fonctions puis le thermostat sur les positions désirées.

Lorsque le temps de cuisson est écoulé, un signal sonore retentit pendant une minute environ, AUTO clignote et disparaît. Le four n'est plus en fonctionnement. Cependant, votre mets continue de cuire avec la chaleur résiduelle.

1. Ramenez les commandes du four sur la position Arrêt(thermostat sur ■ puis sélecteur sur 0).
2. Positionnez la manette de gauche sur la position centrale : la sonnerie s'arrête, AUTO disparaît, l'heure et s'affichent.

Programmationautomatiqued'une cuisson(Départdifféré-Arrêtautomatique)

1. Positionnez la manette de gauche sur l'inscription "duréedecuisson".
2. Tournez la manette de droite pour choisir la durée decuisson: AUTO s'affiche.
3. Positionnez la manette de gauche sur l'inscription "findecuisson".
4. Tournez la manette de droite pour régler l'heure defindecuisson: disparaît.
5. Placez le sélecteur de fonctions puis le thermostat sur les positions choisies.

s'affichera quand l'heure de début de cuisson sera atteinte.

Le temps de cuisson est écoulé : un signal sonore retentit pendant une minute environ, AUTO clignote et

disparaît. Le four n'est plus en fonctionnement.

Cependant, votre mets continue de cuire avec la chaleur résiduelle.

1. Ramenez les commandes du four sur la position Arrêt(thermostat sur ■ puis sélecteur sur 0).
2. Positionnez la manette de gauche sur la position centrale : la sonnerie s'arrête, AUTO disparaît, l'heure et s'affichent.

CONSEILSAVANTLAPREMIEREUTILISATION

Premiernettoyage

Enlevez les accessoires et lavez--les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.

Premièreutilisation

Avantlapremièreutilisationdevotrefour faites--lechaufferunefoisàvide.Assurez--vousalorsquelapièce soitsuffisamment aérée : VMC (ventilation mécanique contrôlée) en fonctionnementoufenêtre ouverte.

Comment procéder?

1. Enlevez tous les accessoires du four.
2. Retirez les étiquettes publicitaires et les autocollants qui pourraient se trouver sur la façade de votre appareil.
3. Mettez le programmateur à l'heure (voir Chapitre Programmateur).
4. Placez le sélecteur de fonctions sur la position et le thermostat sur 270°C.
5. Faites chauffer pendant une heure, afin d'éliminer l'odeur provenant du calorifuge.

Ces opérations peuvent s'effectuer sous le contrôle du programmateur.

Le mode, le temps et la température de cuisson indiqués dans les guides de cuissons sont adaptés à votre nouveau four. Pour obtenir de bons résultats culinaires, suivez ces indications.

Leventilateurderefroidissement

Un ventilateur de refroidissement permet de maintenir l'environnement du four (bandeau de commandes...) à faible température. Il démarre et s'arrête automatiquement ; il est normal qu'il se mette en route avant le début d'une cuisson et que vous l'entendiez encore quelques instants après l'arrêt total de votre four.

Conseilsd'utilisation

A la fin d'une cuisson, si vous laissez votre plat à l'intérieur du four, nous vous recommandons de placer le sélecteur de fonctions sur la position Eclairage et le thermostat sur Arrêt.

Ainsi, le ventilateur de refroidissement continuera de fonctionner et permettra d'évacuer la vapeur accumulée dans l'enceinte et d'éviter toute condensation sur le bandeau de commandes ainsi que sur votre meuble.

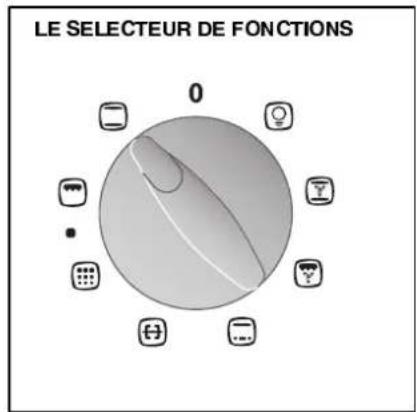

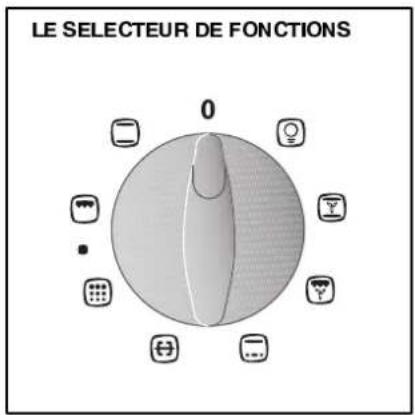

LE SELECTEUR DE FONCTIONS 0

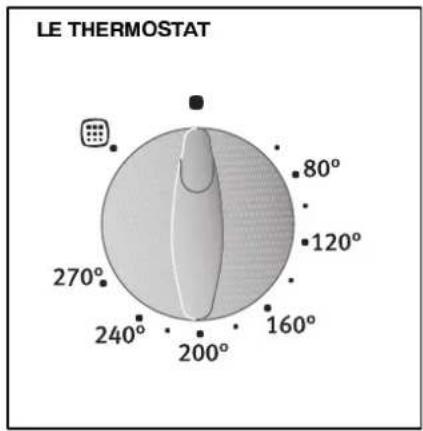

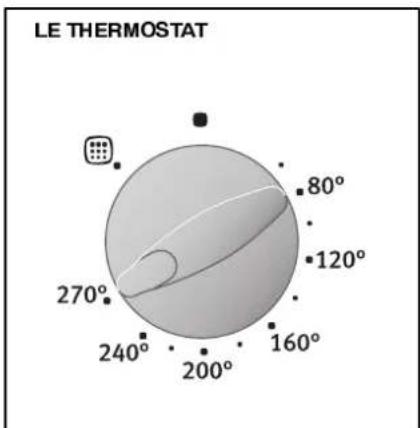

LE THERMOSTAT 80° 120° 160° 200° 240° 270°

Lesélecteurdefonctions

Pour atteindre le mode de cuisson désiré, tournez la commande du sélecteur de fonctions :

1. dans le sens des aiguilles d'une montre pour :

• L'éclairage du four

• La cuisson ventilée sur un ou deux niveaux

• La cuisson au turbo gril

• La cuisson des viandes

• La cuisson au tournebroche

•Le nettoyage pyrolyse

1. dans le sens inverse des aiguilles d'une montre pour :

• La cuisson traditionnelle

• La cuisson au gril

Pour mettre le four en fonctionnement, choisir la position du sélecteur de fonctions puis la température appropriée à l'aide du thermostat.

Pour arrêter le four, ramener le thermostat suis le sélecteur de fonctions sur 0.

L'éclairage fonctionne dès que la commande du sélecteur de fonctions est tournée. Le four reste éclairé pendant que la cuisson s'effectue.

Lethermostat

Le réglage de la température s'effectue à l'aide du thermostat en tournant la commande dans le sens des aiguilles d'une montre. La température peut varier de 60°C à 270°C.

Lesvoyants

Pyrolyse

Le voyant s'allume dès que le sélecteur de fonctions est sur la positio.

Marche

Le voyant s'allume dès la mise sous tension de l'appareil. Il s'éteint lorsque la commande du sélecteur de fonctions est sur la position Arrêt(0).

Thermostat

Le voyant s'allume pendant le préchauffage du four et s'éteint lorsque la température sélectionnée est atteinte. Il se rallume lors de la cuisson pour indiquer que la température de cuisson sélectionnée est maintenue.

LE SELECTEUR DE FONCTIONS 0

LE THERMOSTAT 80° 120° 270° 240° 200° 160°

Aprèsutilisationdevotrefour,assurez-vousquelescommandesetrouentsur lapositionArrêt(thermostatsur ■ puis sélecteurdefonctionssur0).

LESDIFFERENTESPOSITIONSDECUISSON

Lacuissontraditionnelle

Elle convient à toutes les cuissons, tout spécialement de pâtisseries, de poissons, de terrines et de préparations à base de légumes. Elle peut convenir également à la décongélation de certains plats cuisinés et au réchauffage de vos plats préparés à l'avance.

Lacuissonaugril

Elle permet de griller les pièces de viandes, de dorer les toasts ou de gratiner des plats déjà cuits et chauds.

Elle permet de cuire simultanément sur plusieurs niveaux des préparations identiques ou de nature différentes. Elle convient à tous les types de préparations culinaires, même délicates.

Lacuissonauturbogril

Elle permet de griller les pièces de viandes épaisses ou certains poissons charnus et de réchauffer et gratiner les gratins froids préparés à l'avance.

Lacuissondesviandes

Elle est spécialement adaptée à la cuisson de rôtis et de volailles dans un plat.

Lacuissonautournebroche

Elle permet de cuire les poulets, les rôtis à la broche.

Lacuissontraditionnelle

Elle convient à toutes les cuissons, tout spécialement de pâtisseries, de poissons, de terrines et de préparations à base de légumes.

Le préchauffage du four est nécessaire.

Commentprocéder?

Pourlespâtisseries,lesgratins,lesterrines,...

1. Préchauffez le four en plaçant le sélecteur de fonctions sur la position de cuisson ☐ et le thermostat sur la température de cuisson choisie. Consultez le guide des cuissons.

Durée de préchauffage :

- 6 minutes environ pour atteindre 150^ .

- 9 minutes environ pour atteindre 200^ .

1. Enfournez votre plat dès que le voyant de thermostat est éteint.

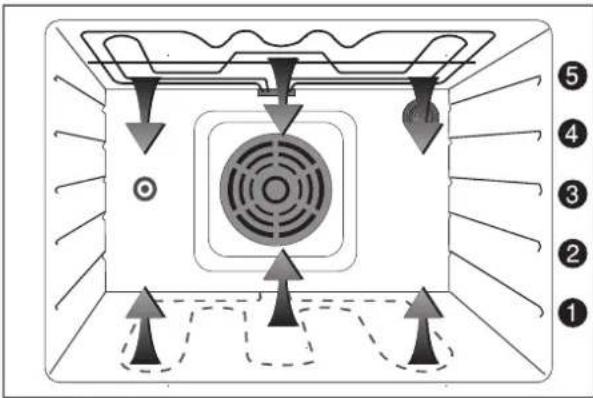

Ladécongélationet/ouleréchauffage

La position cuisson traditionnelle peut convenir également à la décongélation de certains plats et/ou au réchauffage de vos plats préparés à l'avance.

Thermostat sur la graduation minimum.

Dans ce cas, enfournez la préparation directement sans préchauffage.

L'utilisationugrilsefaitportefermée pouréconomiserdel'énergie, évitertout dégagementd'odeursetdefuméesetpour nepasendommagerlescommandesde l'appareil.

Touteslescuissonsaugrildoiventêtrefaites sousvotresurveillance.

Ce mode de cuisson permet de griller des pièces de viande (côtes de porc, saucisses...) qui restent moelleuses, de dorer les toasts ou de gratiner des plats déjà cuits et chauds de préférence (gratins de pâtes).

1. Préparez la pièce à griller.
2. Placez-la directement sur la grille support de plat.
3. Placez le sélecteur de fonctions sur 📌 puis positionnez le thermostat sur la température de cuisson choisie (consultez le guide des cuissons).

Lorsque le gril est rouge :

1. Placez le plateau multi-usages au gradin ①.
2. Glissez la grille au gradin ③ ou ④ suivant l'épaisseur de la pièce à griller.
3. Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus. Pour les saucisses et les volailles, il est conseillé de piquer la peau avant cuisson.
4. Faites griller la deuxième face.
5. Salez en fin de cuisson.
   Le temps de cuisson doit être déterminé en fonction de l'épaisseur de la pièce à griller et non de son poids.

Lesgratins

1. Positionnez le sélecteur de fonctions sur puis le thermostat sur la température de cuisson choisie.
2. Placez le plat sur la grille support et glissez l'ensemble au gradin ③ ou ④.
3. Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élément rayonnant, plus le "gratinage" sera rapide.

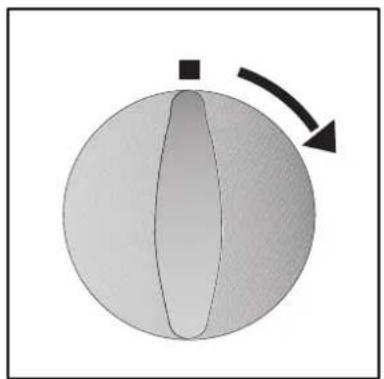

Lacuissonautournebroche

Labrocheetsonsupportsonttrèschauds aprèslacuisson.Utilisezdesgants thermiquesdecuisine.

Commentprocéder?

1. Enfilez une fourchette sur la broche puis la pièce à rôtir en veillant à ce qu'elle soit bien centrée.

2. Enfilez ensuite la deuxième fourchette.

3. Bloquez les fourchettes à l'aide des vis.

4. Posez la broche sur le support et glissez l'ensemble au gradin ③.

5. Poussez la broche pour engager son extrémité dans le carré d'entraînement de la broche (orifice situé au fond du four à gauche).

6. Glissez le plateau multi--usages au gradin ①.

7. Fermez la porte du four.

8. Mettez le sélecteur de fonctions sur la position puis le thermostat sur 210°C.

9. Vérifiez que la broche tourne.

10. Pour sortir la pièce rôtie, remettez le thermostat puis le sélecteur de fonctions sur la position Arrêt.

11. Tirez doucement et sortez simultanément du four: le plateau multi-usages, l'ensemble support de broche et la broche.

Cette position est spécialement adaptée à la cuisson des viandes.

Les projections de graisse, le dégagement de fumées et les odeurs désagréables diminuent considérablement.

Votre viande sera dorée et moelleuse ; votre four restera propre plus longtemps.

1. Préchauffez le four en plaçant le sélecteur de fonctions sur la position puis le thermostat sur la température de cuisson choisie.

2. Enfournez la pièce à rôtir, puis sans modifier la position du thermostat, placez le sélecteur de fonctions sur la position réservée à la cuisson des viandes rôties.

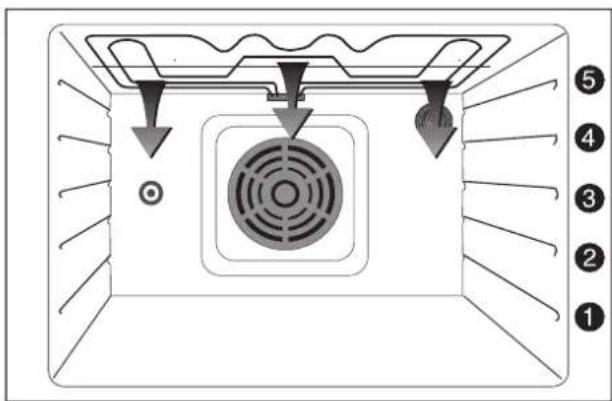

Lacuissonauturbogril

Lacuissonauturbogrilsefaitporte ferméeetsousvotresurveillance.

Lesélémentschauffantssupérieursetlaturbine fonctionnentalternativementetilestnormalque

laturbinenesemett immédiatement.

Vous utiliserez cette position pour les grillades de pièces de viandes épaisses (côtes de boeuf, morceaux de poulets) ou certains poissons charnus, ainsi que pour les gratins froids préparés à l'avance que vous souhaitez à la fois réchauffer et gratiner. La chaleur dore les aliments, les cuit ou les réchauffe à coeur rapidement.

Ce mode de cuisson ne nécessite pas de préchauffage.

Commentprocéder?

Lesgrillades

1. Préparez la pièce à griller.
2. Placez-la directement sur la grille support de plat.
3. Placez le sélecteur de fonctions sur 📋 puis le thermostat sur la température de cuisson choisie (consultez le guide des cuissons).

Lorsque le gril est rouge :

1. Placez le plateau multi-usages au gradin ①.
2. Glissez la grille au gradin ③ ou ④ suivant l'épaisseur de la pièce à griller.

3. Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus. Pour les saucisses et les volailles, il est conseillé de piquer la peau avant cuisson.

4. Faites griller la deuxième face.

5. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé par l'épaisseur de la pièce à griller et non par son poids.

Les gratins

1. Positionnez le sélecteur de fonctions sur puis le thermostat sur la température de cuisson choisie.
2. Placez le plat sur la grille support et glissez l'ensemble au gradin ③ ou ④.
3. Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élément rayonnant, plus le "gratinage" sera rapide.

Lacuissonventilée surunoudeuxniveaux

La cuisson en chaleur ventilée permet de cuire surun oudeuxniveaux. La circulation d'air chaud rend la température et la cuisson plus homogènes. La cuisson en chaleur ventilée convient à tous les types de préparations culinaires, même délicates.

Lesavantagesdelacuissonventilée

• L'utilisation de la cuisson ventilée supprimele préchauffagedans la plupart des cas.
- Le mouvement d'air chaud enveloppe les aliments, la cuisson à coeur se fait plus rapidement.
- Préférez la position cuisson ventilée, chaque fois que vous aurez à cuire des plats tels que : quiche, gratin dauphinois, flammiche, etc... pour une cuisson à coeur réussie.

- En cuisson ventilée, vous pourrez enfourner directement vos préparations congelées (plats cuisinés, viandes, volailles) sansdécongélation préalable. Le préchauffage est inutile dans ce cas. Il suffit de diminuer légèrement latempérature en début de cuisson.

Pour les plats surgelés du commerce, reportez-vous aux indications de cuisson en four traditionnel figurant sur l'emballage.

Commentprocéder?

1. Préchauffez le four pour les préparations qui le nécessitent en plaçant le sélecteur de fonctions sur 📋 puis le thermostat sur la température de cuisson choisie.
2. Pour les préparations ne demandant pas de préchauffage, enfournez à froid et positionnez le sélecteur de fonctions sur ☐ puis le thermostat sur la température de cuisson choisie.

Consultez le guide des cuissons.

Pour bénéficier encore plus des avantages de la cuisson ventilée (économie d'énergie, gain de temps, confort d'utilisation), vous pourrez cuire simultanément des préparations identiques, ou de natures aussi différentes que du poisson et de la pâtisserie, sans qu'il y ait communication d'odeurs entre les mets.

Cuissonsgroupéesdepréparationsde mêmenature

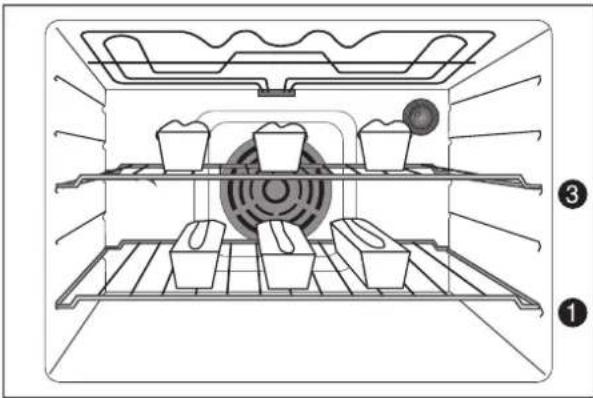

Quelsaccessoiresdefourchoisir?

En fonction des aliments à cuire, choisissez les grilles ou le plateau multi--usages, en utilisant dans la plupart des cas les gradins ① et ③.

Consultez le guide des cuissons.

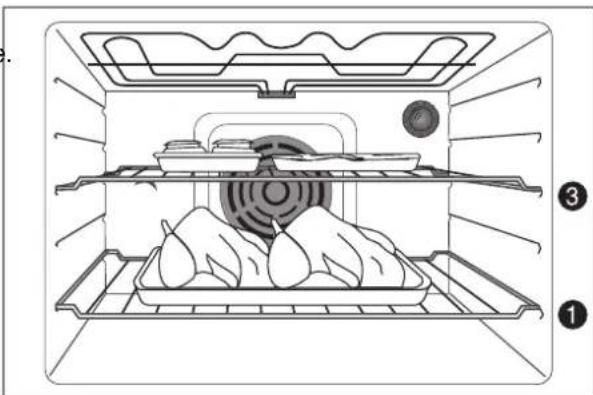

Cuissonsgroupéesdepréparations différentes

Vous pourrez cuire tout un repas en une seule fournée Il suffit de suivre ces quelques conseils :

- Choisissez des préparations dont la température de cuisson est voisine.

•Le temps global de cuisson dépend de la cuisson la plus longue.

• L'enfournement et la sortie des différents plats ne s'effectuent pas forcément au même moment, ils sont déterminés par le temps de cuisson propre à chaque plat ou par l'ordre de service.

- Veillez à ne pas ouvrir le four alors qu'une autre préparation pourrait en être gênée (début de cuisson d'un gâteau ou d'un soufflé par exemple).

- Pensez que certaines préparations lèvent en cuisant, assurez--vous que l'intervalle entre les niveaux soit suffisant.

- Les viandes et les volailles seront placées de préférence au gradin ① de manière à éviter les projections sur les autres plats.

• L'épaisseur, la conductibilité et la couleur des récipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, par conséquent, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à rôtir.

Influencedesrécipientssurlesrésultats decuisson

Sachez que :

A) L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.
B) La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez	Que faire ?
Dessous trop pâle, pas assez cuit ou dessus trop foncé	Prenez un moule du type B ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	Prenez un moule du type A ou remontez le moule d'un niveau

Conseilsprattiquess

Neptasezajaisale papiepéd'aldalouinium directement en contact avec le bas de votre four, cecientraîneraitune d'électricatib de l'émail.

• Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille nedoitpas couvrirlatotalitédela surfacede lagrille.
• Piquez la peau des volailles ou saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
• Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.
• Pour les cuissons de viandes et les cuissons sur deux niveaux qui nécessitent un préchauffage, n'utilisez pas votre programmateur en départ différé.
• Pour que vos viandes soient moelleuses, retournez-les à mi-cuisson et ajoutez un peu d'eau chaude dans le plat, vous obtiendrez ainsi une sauce savoureuse et vous réduirez les projections sur les parois de votre four.
• Ne dépassez pas les repères de thermostat préconisés dans le guide de cuissons des viandes.

Pourréaliserdes économies d'énergie

- Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four et, quand cela est possible, n'hésitez pas à faire cuire en même temps 2 gâteaux, 3 cakes ou 2 tartes, par exemple.

GUIDESDESCUISSONS

Tableau de correspondances approximatives : Repères du thermostat / Températures

150/60°C C	3140°C C	5180°C C	7 220°C	9 260°C
2 90/110°C	4 160°C	6200°C C	8 240°C	10 270-280°C

Lepréchauffagedufourestnécessairepourl'utilisationdespositionssuivantes:

Pour les cuissons position mode de préchauffage durée : 6 minutes environ pour atteindre 150 °C durée : 9 minutes environ pour atteindre 200 Pour les cuissons position mode de préchauffage durée : 7 minutes 30 environ pour atteindre 200°C Pour les cuissons position mode de préchauffage durée : 7 minutes environ pour atteindre 1505 °C durée : 10 minutes 30 environ pour atteindre 200

Positions de la grille support √déhancement vers le haut

déhanchement vers le bas

Préparations	Pré-chauf	Cuis-son	Nombre de niveaux	Niveaux de cuisson (gradins)	Grille support	Thermostat (C°)	Temps de cuisson (minutes)	Accessoires
Maintien au chaud Chauffage assiettes			1	2		80	-	-
VIANDES
Rôti de boeuf, 1kg			1	2		230	35 - 40	Grille support, plat en terre à feu
Gigot d'agneau			1	2		230	50 - 55	Grille support, plat en terre à feu
Rôti de porc, 1 kg			1	2		210	75 - 80	Grille support, plat en terre à feu
Rôti de veau, 1 kg			1	2		200	60 - 70	Grille support, plat en terre à feu
Volaille, 1,3 kg			1	2		220	60 - 65	Grille support, plat en terre à feu
POISSONS
Poissons entiers			1	2		180	30 - 35	Grille support, plat en terre à feu
Poissons filets			1	2		180	15 - 20	Grille support, plat en terre à feu
LEGUMES
Gratin dauphinois			1	2		200	55 - 60	Grille support, plat en verre à feu
Tomates farcies			1	2		220	50 - 55	Grille support, plat en verre à feu
Lasagnes			1	2		200	55 - 60	Grille support, plat en verre à feu
ENTREES
Croûtes feuilletées			1	3	-	230	16 - 20	Plateau multi-usages avec papier sulfurisé
			1	3	-	210	15 - 20	Plateau multi-usages avec papier sulfurisé
Soufflé au fromage			1	2		200	35 - 40	Grille support, moule à soufflé
Pâté en terrine			1	2	-	200	90 - 120	Terrine au bain-marie dans plateau multi-usages
Pizza			1	3		220	18 - 22	Grille support, tourtière
			2	3 et 1		190	15 - 18	Grilles support, tourtières
Quiche lorraine			1	1		230	35 - 40	Grille support, tourtière
			2	3 et 1		180	40 - 45	Grilles support, tourtières

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules apôt pas être par ventoutar o mes à modifiéts d'indications é dicationées données dans les guides de cuisson. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à voud habitées des maintaines.

Préparations	Préchauf	Cuisson	Nombre de niveaux	Niveaux de cuisson (gradins)	Grille support	Thermostat (C°)	Temps de cuisson (minutes)	Accessoires
PATISSERIES
Biscuit de Savoie			1	3		160-175	35 - 40	Grille support, moule à manqué
Brioche			1	3	-	180-190	15 - 20	Plateau multi-usages
			1	1		180-190	20 - 25	Grille support, moule à brioche
			1	3	-	170-180	10 - 15	Plateau multi-usages
Cake aux raisins			1	2		170-180	50 - 60	Grille support
			2	3 et 1		150-160	50 - 60	Grilles support
Génoise			1	3		160-170	35 - 40	Grille support
Kouglof			1	2		180-190	35 - 40	Grille support, moule en terre cuite
Meringues			1	3	-	90-100	90 - 120	Plateau multi-usages
			1	3	-	80-90	90 - 120	Plateau multi-usages
Pâte à choux			1	4	-	200	35 - 40	Plateau multi-usages
			1	3	-	190	35 - 40	Plateau multi-usages
Quatre-quarts			1	3		170	35 - 40	Grille support, moule à manqué
Sablés			1	3	-	160	15 - 18	Plateau multi-usages avec papier sulfurisé
			1	3	-	150	16 - 18	Plateau multi-usages avec papier sulfurisé
Tarte aux fruits (pâte brisée)			1	3		210	40 - 45	Grille support, tourtière
			2	3 et 1		180	30 - 35	Grilles support, tourtières
Tarte aux fruits (pâte levée)			1	3		180	30 - 35	Grille support, tourtière
			2	3 et 1		170	20 - 25	Grilles support, tourtières

Guide des cuissons au tournebroche, au gril et au turbo gril

Toutes l'uscuisen saugril doivent être faite spè de formé det soés vôt réservetilla sceveillance.

Préparations	Pré-chauf	Cuis -son	Nombre de niveaux	Niveaux de cuisson (gradins)	Grille support	Thermostat (C°)	Temps de cuisson (minutes)	Accessoires
GRILLADES 3 minutes de préchauffage
Poulet au paprika (tournebroche)			1	3	-	210	60 - 70	Support broche et plateau multi-usages
Côtes de porc			1	5		250	10 - 15	Grille support, plateau multi-usages
Saucisses - merguez			1	5		250	8-12 par face	Grille support, plateau multi-usages
Poissons			1	5		250	4-7 par face	Grille support, plateau multi-usages
Poulet en morceaux			1	4		250	10 - 22	Grille support, plateau multi-usages
TURBO GRIL
Gratin de pommes de terre			1	3		200	10 - 25	Grille support, plat en terre à feu
Gnocchi à la romaine			1	3		200	20 - 25	Grille support, plat en terre à feu

ENTRETIENETNETTOYAGE

Laportedufourestchaudependantle cycledenettoyagepyrolyse, éloignezles jeunesenfants.

Nettoyagedufouraémailpyrolytique

Principe

Les parois sont en émail spécial résistant aux hautes températures, d'aspect brillant et lisse au toucher.

La température du four portée à 500°C environ entraîne la carbonisation de toutes les salissures (projections grasses, sucres, oeufs, pâtes, ...). Les fumées sont filtrées par un catalyseur.

Lasécurité

Pour votre sécurité, en cycle pyrolyse, un système de verrouillage condamne automatiquement la porte dès que la température du four avoisine 300°C.

A partir de 300°C, la porte reste verrouillée même si le cycle de pyrolyse est stoppé (panne de secteur ou 2. arrêt volontaire). Il faut attendre que le four refroidisse pour que la porte puisse se déverrouiller.

Pendant le cycle de nettoyage, un ventilateur de refroidissement fonctionne. La ventilation continue après l'opération de nettoyage tant que le four n'est pas suffisamment refroidi.

Le cycle de nettoyage s'effectue uniquement sous lecontrôleduprogrammateur.

Entretienrégulier

Après chaque cuisson salissante, pensez à retirer les projections avec une éponge.

Pour une meilleure visibilité pendant le nettoyage de votre four, positionnez le sélecteur de fonctions sur la position 📊.

En cas de débordement sur la sole, mouillez et laissez détremer mais ne grattez pas et évitez les produits abrasifs, qui risqueraient de rayer et endommager les revêtements (émail, vernis, laque).

Entretienpériodique

Après un cycle de nettoyage pyrolytique, passez une éponge humide dans le four froid pour enlever les résidus blanchâtres. N'hésitez pas à nettoyer votre four aussi souvent que cela est nécessaire.

Vous pouvez effectuer le nettoyage par pyrolyse à la suite d'une cuisson afin de bénéficier de la chaleur déjà accumulée dans le four. Le cycle de nettoyage immobilise votre appareil pendant 2 h 30 environ.

1. Retirez les accessoires suivants du four : grilles, tournebroche, qui supporteraient mal la température élevée pendant le cycle de nettoyage pyrolyse et risqueraient d'endommager votre four. Le plateau multi-usages, qui est pyrolysable, peut le rester dans le four, augradin2.
2. Si nécessaire, enlevez l'excédent de salissures (débordements, graisse) qui entraînerait un dégagement de fumée trop important pour être absorbé par le catalyseur.
3. Fermez la porte.
4. Positionnez le sélecteur de fonctions puis le thermostat sur la position.
5. Lorsque le cycle de pyrolyse est terminé : Ramenez les commandes sur Arrêt(thermostat sur ■ puis sélecteur de fonctions sur 0). Les voyants Marcheet Pyrolyses'éteignent. La porte se déverrouille lorsque le four est suffisamment refroidi.

Nettoyagedesaccessoires

Grillesupportdeplatettournebroche:

Lavez-les à l'eau savonneuse en prenant soin de bien les rincer et de les essuyer.

Cet accessoire est pyrolysable : vous pouvez le laisser dans votre four lors d'un cycle de nettoyage pyrolytique, en le glissant au gradin 2 pour obtenir de bons résultats de nettoyage.

Nettoyagedescommandesetdelaporte defour

Après chaque utilisation, passez une éponge humide bien essorée, en évitant tout écoulement dans les orifices. Rincez et séchez.

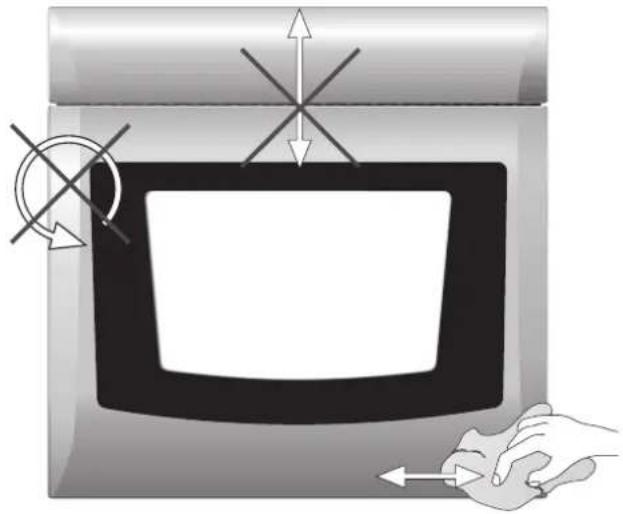

Pourlesmodèlesinox

Lorsdunettoyagedessurfaceseninox, veillezàtoujoursfrotterdanslesens horizontal.

Pour nettoyer et entretenir la façade en inox, utilisez des produits conçus pour cet usage. Suivez attentivement les recommandations du fabricant du produit de nettoyage et d'entretien.

N'utilisezenaucuncasdepoudreoucrèmea récurer,ettoutustensilepointuqui endommageraitl'inox.

Programmationsemi--automatique dunettoyagepyrolyse

Départimmédiat-Arrêtautomatique

1. Tournez lesdeuxcommandesdu four sur les positions 📋: "P1.30"s'affiche (pyrolyse d'une durée de 1 heure 30).
   Si vous souhaitez augmenter le temps du nettoyage pyrolyse (four très sale) :
2. Positionnez la manette gauche sur l'inscription "duréedecuisson": AUTO s'affiche.
3. Tournez la manette de droite dans le sens des aiguilles d'une montre (temps maximum : 3 heures).

Lorsque le nettoyage pyrolyse est terminé : “ P0.00 ” et AUTOclignotent, disparaît.

1. Ramenez les deux commandes du four sur les positions Arrêt(thermostat sur ■ et sélecteur de fonctions sur 0) : AUTO disparaît, "0.00" et s'affichent.
2. Positionnez la manette de gauche sur la position centrale ■ : l'heure s'affiche.

Il est normal que la porte du four reste verrouillée, après la fin du cycle de nettoyage pyrolyse, tant que le four n'est pas suffisamment refroidi.

11:40 mise à l'heure • • minuteur • • durée • fin de cuisson - +

Programmationautomatique dunettoyagepyrolyse

Départdifféré-Arrêtautomatique

1. Tournez les deuxcommandes du four sur les positions 📄 "P1.30"s'affiche (pyrolyse d'une durée de 1 heure 30).
   Si vous souhaitez augmenter le temps du nettoyage pyrolyse (four très sale) :
2. Positionnez la manette de gauche sur l'inscription "duréedecuisson": AUTOs'affiche.
3. Tournez la manette de droite dans le sens des aiguilles d'une montre (temps maximum : 3 heures).
4. Positionnez la manette de gauche sur l'inscription "findecuisson".
5. Tournez la manette de droite pour réglez l'heure de finde nettoyage pyrolyse disparaît.
6. Positionnez la manette de gauche sur l'inscription "duréedecuisson".

s'affichera quand l'heure de début de nettoyage pyrolyse sera atteinte.

Lorsque le nettoyage pyrolyse est terminé "P0.00" et AUTO clignotent, disparaît.

1. Ramenez les commandes du four sur la position Arrêt (thermostat sur ■ puis sélecteur de fonctions sur 0) : AUTO disparaît, "0.00" et 📁 s'affichent.

2. Positionnez la manette de gauche sur la position centrale ■ : l'heure s'affiche.

Il est normal que la porte du four reste verrouillée, après la fin du cycle de nettoyage pyrolyse, tant que le four n'est pas suffisamment refroidi.

ENCASD'ANOMALIEDEFONCTIONNEMENT

Nous vous recommandons vivement de faire les vérifications suivantes sur votre four avant d'appeler un technicien du Service Après--Vente. Il se peut que le problème soit simple, et que vous puissiez le résoudre vous--même.

Sivotrefourprésenteunequelconqueanomalie, nous vous recommandonsdenepasl'utiliser. Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement du four.

ANOMALIES	CAUSESPOSSIBLESQUEFAIRE?
•Le four ne fonctionne pas. •L'appareil est débranché.•Il y a une coupure d'électricité.•Le programmateur est en position de programmation.	•Rebranchez l'appareil.•Vérifiez l'état de l'alimentation du four et de la prise de courant.•Remettez le programmateur sur la position Arrêt.
•Les résultats de cuisson ne sont pas satisfaisants.	•Le temps de préchauffage est insuffisant.•La température de préchauffage est trop basse ou trop élevée.•Le niveau de la grille n'est pas adapté.•Le récipient est mal adapté.•Le thermostat est mal positionné.•Le temps de cuisson n'est pas adapté.•La position du sélecteur de fonctions est incorrecte.•Le plateau multi-usages ou votre plat ne sont pas centrés dans le four.	•Consultez les guides des cuissons.•Centrez le plateau multi--usages ou votre plat dans le four.
•Le four fume.	•Le four est sale.•La préparation déborde.•La préparation (viande) projette énormément.•La position du sélecteur de fonctions est incorrecte.	•Procédez au nettoyage de votre four en fin de cuisson (voir chapitre nettoyage).•Utilisez un récipient plus grand.•Réduisez la température du thermostat.•Consultez le guide des cuissons.
•Le programmateur affiche "0.00".	•Il y a eu une coupure d'électricité.	•Procédez à la remise à l'heure.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez alors le Service Après--Vente.

Garantiecontractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre "Réserves".

Conditionsd'application

Pour une application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratic

Réserves

Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée :

• Si les détériorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc...) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans la notice d'utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.
• Si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série.
• Si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
• Si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu.

- Si l'appareil a été acheté ou réparé hors du territoire français.

Garantielégale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

SERVICEAPRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente. En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.

En appelant un Service Après-Vente, indiquez-lui la référence commerciale et le numéro de série de votre appareil. Ces indications figurent sur la plaque signalétique de votre appareil.

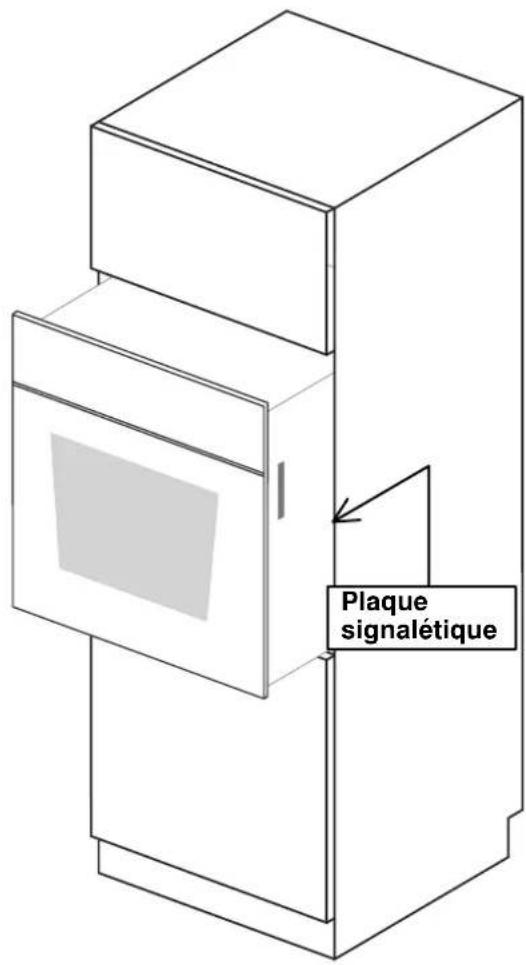

AVANT L'INSTALLATION, reportez les informations de la plaque signalétique sur le schéma ci-dessous.

La plaque est visible sur le côté droit du four.

Cesinformationsvousserontnécessairesencas depanneetpourlacommandedepiècesau ServiceAprès--Vente(référencecommerciale, numérodeproduitetnumérodesérie).

Plaque signalétique

	MARQUE	Réf commerciale
		N° de produit
		N° de série
	60 Senlis Const. N110	Made in France

INSTALLATION

Spécificationstechniques

Type du four Voir plaque signalétique....

Raccordement électrique 230 V 50 Hz.

Fusible de protection pour le four 16 Ampères....

Lefour

Four Electrique....

Puissance électrique maximum 3000 W.

Puissance du four 2400 W

Gril ..... Electrique

Puissance en position maxi gril 2900 W.

Eclairage de four 25 W

Nettoyage du four Pyrolytique

Dimensions d'encastrement dufour

Hauteur 580 mm

Largeur 540 mm

Profondeur 546 mm

Poids net 37 kg

Volume utile 51 l

Le marquage CE correspond à l'application des directives : compatibilité électromagnétique 89/336, marquage CE 93/68 et basse tension 73/23.

Miseenplacedel'appareil

Les schémas ci--contre déterminent les cotes d'un meuble qui permettra de recevoir votre four.

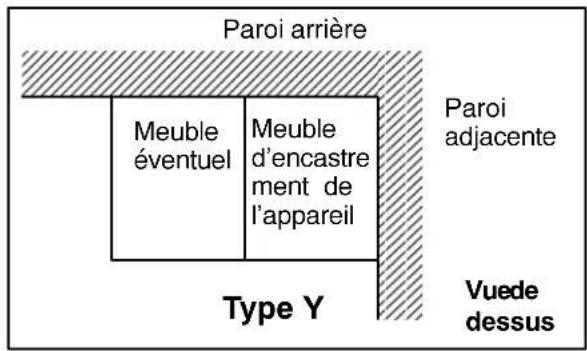

Précautionsd'encastrement:

En ce qui concerne la protection contre la surchauffe des zones environnantes, cet appareil est de typeY. Le meuble d'encastrement peut être installé de la manière suivante :

• la paroi arrière et un côté adjacent peuvent être plus hauts que le meuble d'encastrement,
- de l'autre côté, le meuble éventuel ne doit pas avoir une hauteur supérieure au meuble d'encastrement du four.

La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le four doit être installé dans un meuble d'encastrement (fig. A ou B) qui doit être monté et fixé de manière stable. La fixation du four sur le meuble se fait au moyen des deux vis de fixation situées latéralement. Ces vis se trouvent dans une pochette située dans le four.

Afin d'éviter les échauffements anormaux, un espace de 5 mm minimum doit séparer le cadre du four et les panneaux adjacents (portes de meubles, etc..) Les parois adjacentes ou le revêtement de celles--ci ainsi que la colle doivent résister à une température au moins égale à 100°C.

Important : pour le bon fonctionnement de ce four, ilestnécessairedetoujoursl'utiliserdans un meubleferméal'arrière.

Paroi arrière Meuble éventuel Meuble d'encastrement de l'appareil Type Y Paroi adjacente Vuede dessus

Fig. A INSTALLATION EN COLONNE

Fig.B 550 - min 600 min 560 INSTALLATION SOUS PLAN DE TRAVAIL

Raccordementélectrique

Le=raccordement au=réseau=électrique=doit être=exclusivement=réalisé=par=des spécialistes.=Reliez=votre=four=à=la=terre conformément=aux=prescriptions=de=la=norme NFC15--100=et=aux=règlements=en=vigueur. (Terre= = fil= jaune= et= vert= /Neutre= = fil= bleu/ Phase= = fil= marron).

Votre= four est= équipé= d'un= câble= de= raccordement souple= résistant= à= la= chaleur.

Capacité= du= fusible= := 16= ampères

Dans= le= cas= d'une= installation= fixe,= le= raccordement= au réseau= doit= être= effectué= par= l'intermédiaire= d'un interrupteur à coupure omnipolaire, ayant une distance= d'ouverture= des= contacts= d'au= moins= 3= mm.

Avant de procéder au branchement vérifiez que :

• les=lignes=d'alimentation=sont=en=bon=état.
• les=fusibles=ainsi=que=l'installation=électrique domestique=sont=en=mesure=de=supporter=la charge=de=l'appareil=(voir=la=plaque=signalétique).
• la prise ou le disjoncteur omnipolaire utilisé pour le branchement est accessible quand l'appareil est installé.

Câblederaccordement

En cas de remplacement du câble, il ne doit être effectué=que=par=un=professionnel=qualifié.=Utilisez=un câble=de=type=H05VV--F=d'une=section=minimum=de=:3=x=1,5=mm2.

Le câble doit être raccordé conformément aux prescriptions=et=les=vis=de=serrage=doivent=être solidement=fixées.=Le conducteur=de=protection=(fil de Terre)=doit être=plus long=que=les=fils=d'amenée=du courant. Enfin, le câble de raccordement au réseau doit être maintenu solidement par l'arrêt de traction du four.

Quel=que=soit=le=mode=de=raccordement,=l'appareil doit être=relié=à=la=terre conformément=aux=règlements=en vigueur.

Avantdeprocéderauchangement de l'ampouledufour, veillezàcequeles commandessoientsurlapositionArrêt (thermostatsur puissélecteur de fonctionssur0).

Débranchezl'alimentationélectriquede l'appareil.Assurez--vousaussiquel'intérieur du foursoitfroid.

Cette ampoule de 25 W, du type culot à vis E14 (230/240 V) est une ampoulespéciale“chaleur” résistant à une température de 300°C. Elle est disponible auprès du Service Après-Vente de votre revendeur.

L'ampoule est située au fond du four et accessible par l'intérieur.

Pouravoir accès:

1. Dévissez le capuchon en verre protégeant l'ampoule dans le sens inverse des aiguilles d'une montre.
2. Dévissez l'ampoule.
3. Remplacez l'ampoule.
4. Resserrez bien le capuchon en verre.

En cas de dysfonctionnement, le vendeur de votre appareil est le premier habilité à intervenir.

A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter :

- L'Assistance Technique Consommateurs

pour toute questions techniques.

ou

- Le Service Conseil Consommateurs

pour toutes questions ou informations concernant l'utilisation de votre appareil ou pour toutes autres questions commerciales.

Vous trouverez ci-dessous les coordonnées de ces deux services.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

En appelant un Service Après Vente, indiquez-lui toutes les

références et numéros (PNC, N° de série, ...).

Ces indications figurent sur la plaque signalétique.

Assistance Technique Consommateurs

Arthur Martin Electrolux

BP 20139 - 60307 SENLIS Cedex

Tél.: [phone]

e-mail : [e-mail]

permanence tél. du lundi au vendredi de 8h30 à 12h30 et de 13h30 à 18h00.

Choisir un nouvel appareil et/ou conseils d'utilisation

Service Conseil Consommateurs

Arthur Martin Electrolux

BP 50142 - 60307 SENLIS Cedex

Tél.: [phone] Fax: [phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi de 8 h 30 à 18 h 00.

Tél. : [phone]

SA au capital de 450 000 000 F

552 042 285 RCS Senlis

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
