Caractéristiques	Détails
Type de four	Four à encastrer
Capacité	60 litres
Type de chaleur	Chaleur tournante
Puissance	2400 W
Fonctions de cuisson	Gril, cuisson traditionnelle, chaleur tournante
Température maximale	250°C
Énergie	Classe énergétique A
Dimensions (L x H x P)	59.5 x 59.5 x 56.7 cm
Poids	30 kg
Type de nettoyage	Nettoyage par catalyse
Sécurité	Verrouillage de sécurité, porte froide
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - FE 3414 NG ARTHUR MARTIN ELECTROLUX

Comment préchauffer le four Arthur Martin-Electrolux FE 3414 NG ?

Pour préchauffer le four, tournez le bouton de sélection de mode sur 'Chaleur tournante' ou 'Chaleur traditionnelle', puis réglez la température désirée. Le four commencera à chauffer et un témoin lumineux s'allumera.

Pourquoi mon four ne chauffe-t-il pas ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que la porte du four est correctement fermée. Si le problème persiste, il pourrait s'agir d'une défaillance de l'élément chauffant.

Comment nettoyer l'intérieur du four ?

Pour nettoyer l'intérieur, utilisez un nettoyant pour four adapté. Appliquez-le sur les surfaces, laissez agir quelques minutes, puis essuyez avec un chiffon humide. Évitez d'utiliser des éponges abrasives.

Comment régler la minuterie du four ?

Pour régler la minuterie, tournez le bouton de minuterie dans le sens des aiguilles d'une montre jusqu'à la durée souhaitée. La minuterie émettra un signal sonore lorsque le temps est écoulé.

Que faire si le four affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le code persiste après avoir suivi les recommandations, contactez le service après-vente.

Le ventilateur du four fonctionne-t-il pendant la cuisson ?

Oui, si vous utilisez le mode chaleur tournante, le ventilateur fonctionne pour assurer une cuisson uniforme des aliments.

Comment utiliser la fonction de grill ?

Pour utiliser la fonction de grill, sélectionnez le mode 'Grill' sur le panneau de commande et réglez la température. Placez les aliments sur la grille et surveillez attentivement la cuisson.

Quelle est la capacité du four Arthur Martin-Electrolux FE 3414 NG ?

La capacité du four est d'environ 60 litres, ce qui convient pour préparer des plats pour une famille.

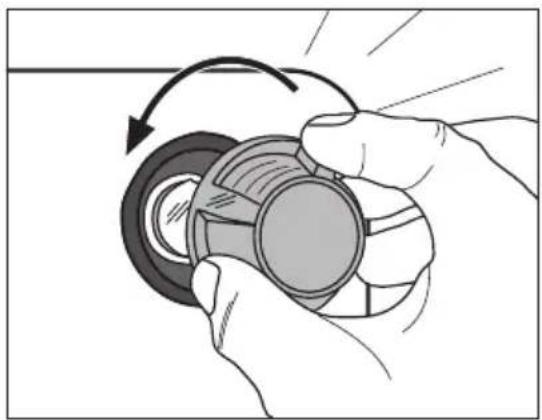

Comment remplacer l'ampoule du four ?

Débranchez le four, retirez le couvercle de l'ampoule en le tournant dans le sens inverse des aiguilles d'une montre, remplacez l'ampoule par une nouvelle et remettez le couvercle en place.

Le four produit-il des bruits étranges pendant le fonctionnement ?

Des bruits peuvent être normaux, notamment le bruit du ventilateur. Si vous entendez des bruits de cliquetis ou de vibrations anormales, vérifiez que les plats sont bien placés et que le four est de niveau.

MODE D'EMPLOI FE 3414 NG ARTHUR MARTIN ELECTROLUX

Four électrique encastrable FE3414

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel, ...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matérial et corporel.

Débranchez la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs et/ou non inflammables. Utilisez un chiffon ou une éponge humidifié. Un nettoyage à l'eau ou à la vapeur risque de provoquer des infiltration nuisibles au bon fonctionnement du produit et des domma-ges corporels.

Si votre appareil et équipé d'un éclairage, il est obligatoire de débrancher la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant de procéder au changement de l'éclairage (ampoule, néon, etc.) pour éviter tout choc électrique ou électrocution.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger, par exemple : coupez le câble d'alimentation électrique au ras de l'appareil, cassez le dispositif de verrouillage, s'ils existent. Informez-vous auprès des services de votre commune des entroits autorisés pour la mise au rebut de l'appareil.

Pendant et après le fonctionnement de l'appareil :

–Les côtés et la façade de l'appareil sont chauds,

-les récipients et leur contenu peuvent basculer,

-lorsque la porte du four est ouverte, les parois internes des porte et d'enceinte sont chaudes.

Veuillez tenir compte de ces informations et éloigner les enfants pendant et après l'utilisation de votre appareil pour éviter tout risque matériel et corporel.

Avertissement spécifique pour les fours à nettoyage pyro- lytique

L'opération de nettoyage pyrolyse doit être effectuée en votre présence.

Veillez au bon entretien de l'appareil et à son bon fonctionnement.

Ne coupez pas l'alimentation du four et ne tentez pas d'ouvrir la porte.

Le non respect de ces avertissements peut provoquer des dommages corporels et/ou matériels (incendie, ...)

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Chère cliente, cher client,

Veuillez lire attentivement la notice d'utilisation dans son intégralité et la conserver pour pouvoir le consulter ultérieurement.

Veuillez la transmettre à l'éventuel propriétaire ultérieur de l'appareil.

Les symboles suivants sont utilisés dans ce document :

Consignes de sécurité

Avertissement ! Conseils pour votre sécurité personnelle.

Avertissement ! Consignes permettant d'éviter d'endommager l'appareil.

Conseils généraux et pratiques

Informations environnementales

Sommaire

Avertissement spécifique pour les fours à nettoyage pyrolytique ..... 3

Notice d'utilisation 7

Sécurité 7

Protection de l'environnement....9

Description de l'appareil. 10

Vue d'ensemble.... 10

Bandeau de commandes 10

Equipement du four. 11

Accessoires du four 11

Avant la première utilisation.... 12

Régler et modifier l'heure du jour 12

Premier nettoyage. 13

Commande du four.... 14

Mettre le four en marche et l'arrêter 14

Fonctions de four 17

Mise en place de la grille et du plateau multi-usage. 17

Tournebroche 18

Fonctions de l'horloge 19

Fonctions additionnelles 24

Désactiver l'affichage de l'heure 24

Sécurité enfant du four 25

Désactiver la sécurité du four 25

Conseils d'utilisation et guide des cuissons 26

Conseils d'utilisation 26

Guide des Cuissons 28

Nettoyage et entretien 31

Façade du four 31

Intérieur du four.... 31

Accessoires. 32

Eclairage du four 32

Porte du four 33

Porte vitrée du four 35

Que faire si ... 38

Instructions d'installation 39

Garantie.... 42

Service après-vente 43

Notice d'utilisation

⚠️ Sécurité

Cet appareil est conforme aux directives CE suivantes :

–directive 73/23/CEE du 19.02.1973 basse tension

– directive 89/336/CEE du 03.05.1989 relative à la compatibilité électromagnétique (CEM) y compris la directive de révision 92/31/CEE

–directive 93/68/CEE du 22.07.1993 relative à la certification CE

Sécurité de l'installation électrique

• Le branchement de l'appareil est du ressort exclusif d'un technicien agréé par le concessionnaire.
• En cas de dysfonctionnements ou de dommages sur l'appareil : dévissez les fusibles ou mettez l'appareil hors tension
• Les réparations de l'appareil sont du ressort exclusif de spécialistes. Les réparations inadéquates peuvent occasionner de graves dangers. Pour toute réparation, adressez-vous à notre service consommateurs ou à votre concessionnaire.

Sécurité pour les enfants

- Ne laissez jamais les enfants sans surveillance pendant que l'appareil est en service.

Sécurité pendant l'utilisation

- Cet appareil peut uniquement être utilisé pour la préparation de repas ménagers, donc pour la cuisson et le rôtissage des aliments.

- Attention lors du raccordement d'appareils électriques aux prises de courant situées à proximité de l'appareil. Les câbles de raccordement ne doivent pas entrer en contact avec des zones de cuisson chaudes ni être coincés dans la porte du four chaud.

- Avertissement: Danger de brûlure! L'intérieur du four est chaud pendant le fonctionnement.

- Si vous employez des ingrédients alcoolisés lors d'une cuisson, il peut éventuellement se former un mélange alcool-air facilement inflammable. Dans ce cas, ouvrez la porte avec précaution. Ne manipulez pas d'objets incandescents ou donnant des étincelles ni de feu.

Pour éviter d'endommager l'appareil

• Ne recouvrez pas le four avec du papier d'aluminium et ne posez pas de plaque à pâtisserie ou de marmite, etc. sur la sole du four au risque d'endommager l'émail du four sous l'effet de l'accumulation de la chaleur.
• Les jus de fruits qui s'égouttent des plaques à pâtisserie laissent des taches qui sont ensuite indélébiles. Pour faire cuire des gâteaux très juteux, utilisez une plaque à fond creux.
• Ne posez pas de poids sur la porte du four.
• Ne versez jamais d'eau dans le four lorsqu'il est brûlant. Cela pourrait endommager l'émail et provoquer des décolorations.
• N'exercez aucune pression, en particulier sur les rebords de la vitre frontale, au risque de la briser.
• Ne stockez pas d'objet inflammable dans le four. Ils pourraient s'enflammer lorsque le four est mis sous tension.
• Ne conservez pas d'aliments humides dans le four. Cela pourrait endommager l'émail.

Remarque relative au revêtement en émail

L'usage du four peut provoquer des modifications de la couleur du revêtement en émail qui n'influent aucunement sur la performance de l'appareil s'il est utilisé dans des conditions habituelles et en conformité avec les instructions d'utilisation. De ce fait, elles ne constituent pas une malfaçon entrant dans le cadre de la garantie.

Protection de l'environnement

Elimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Eliminez les matériaux d'emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte de votre commune.

Appareils usagés

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Avertissement : Nous vous conseillons de rendre votre ancien appareil inutilisable avant de vous en débarasser et donc de mettre hors d'usage ce qui pourrait représenter un danger.

Coupez, par exemple le câble d'alimentation au ras de l'appareil.

Description de l'appareil

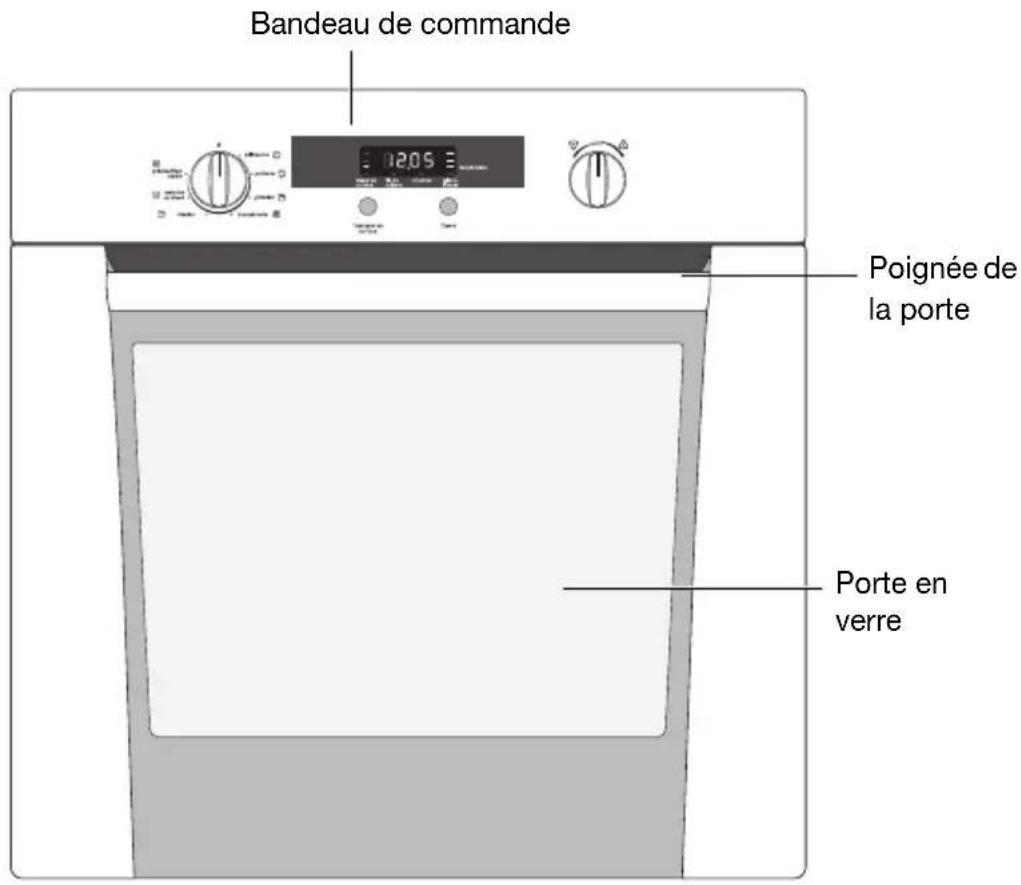

Vue d'ensemble

Bandeau de commande Poignée de la porte Porte en verre

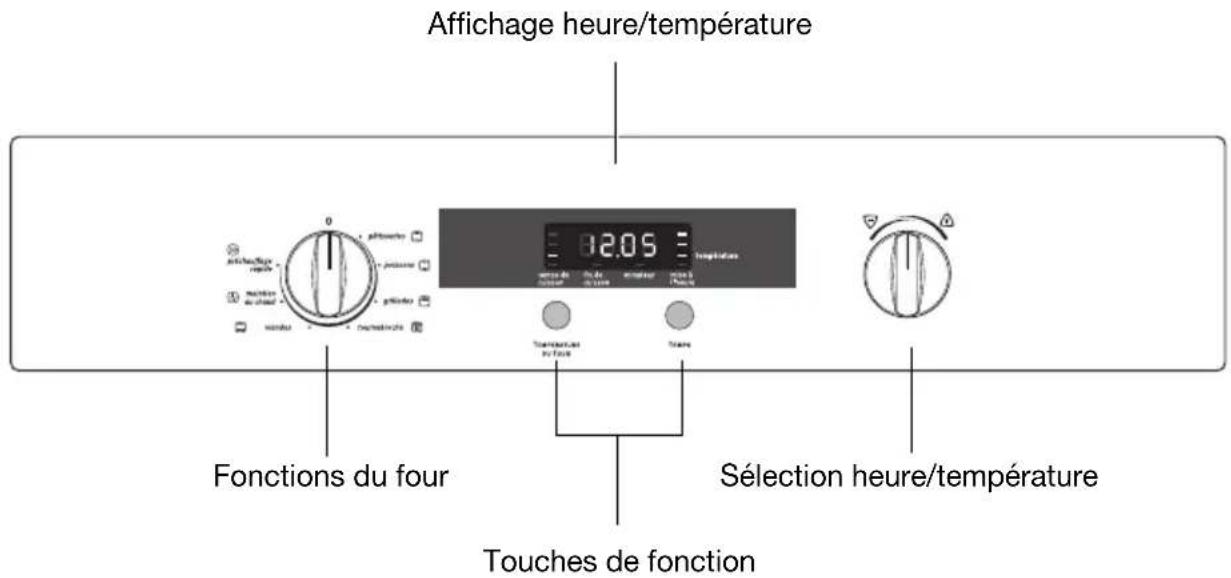

Bandeau de commandes

Affichage heure/temperature 0 2.05 Templification Fonctions du four Sélection heure/temperature Touches de fonction

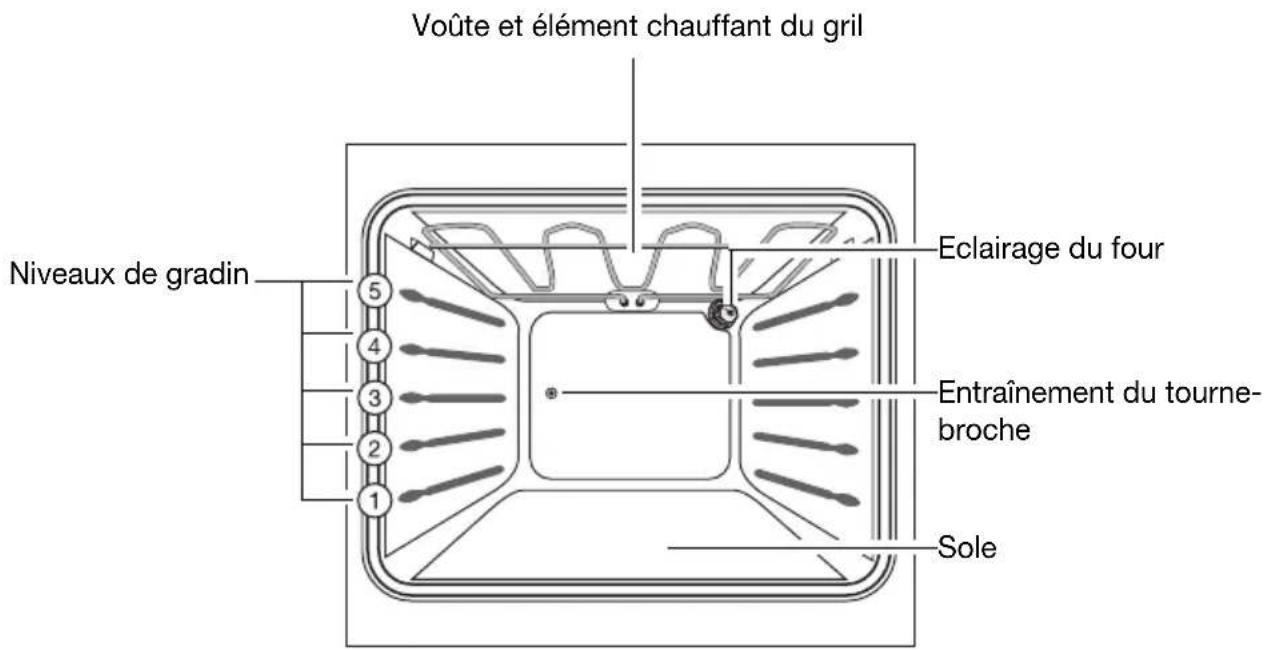

Equipement du four

Toutes les parois intérieures du four, à l'exception de la sole du four sont revêtues d'un émail spécial (revêtement catalytique).

Voûte et élément chauffant du grill Niveaux de gradin 5 4 3 2 1 Eclairage du four Entraînement du tourne- broche Sole

Accessoires du four

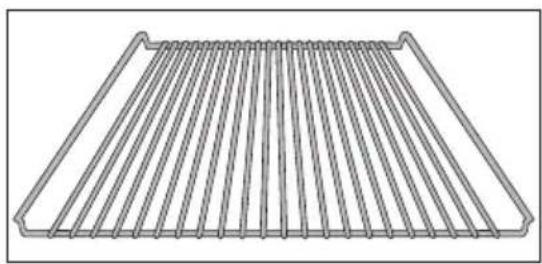

Grille

Pour plats, moules à gâteaux, rôtis et grillades

Pour recueillir aussi le jus des grillades ou des cuissons au tournebroche.

Avant la première utilisation

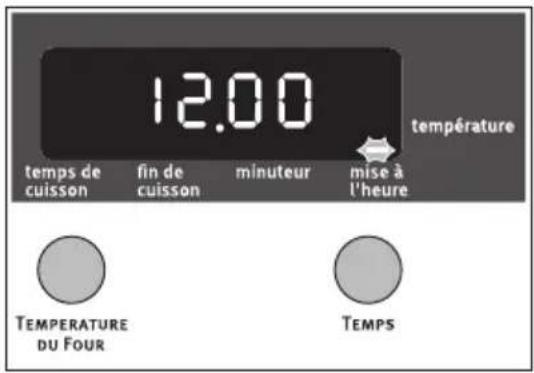

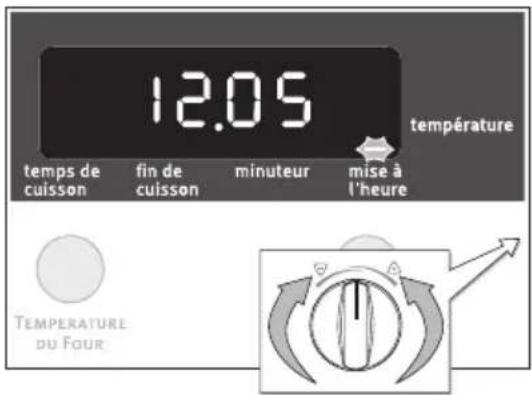

Régler et modifier l'heure du jour

Le four ne fonctionne qu'après le réglage de l'heure du jour.

Après le branchement de l'appareil ou une coupure d'électricité, le voyant correspondant d'mise à l'heure clignote Mise à l'heure automatiquement.

1. Pour modifier l'heure du jour, appuyez sur la touche TEMPS jusqu'à ce que le voyant correspondant à la fonction Mise à l'heure clignote.
   2.A l'aide de la manette ✝ réglez l'heure du jour.

12.00 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

12.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPÉRATURE du FOUR

Après 5 secondes environ, le clignote-ment cesse et l'horloge affiche le nou-veau réglage de l'heure

L'appareil est prêt à fonctionner.

i L'heure du jour ne peut être modifiée que lorsque la sécurité enfant est désactivée et qu'aucune fonction de l'horloge Minuteur, Temps de cuisson ou Fin de cuisson qu'aucune fonction du four n'ait été sélectionnée.

12.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

Premier nettoyage

Il est recommandé de nettoyer le four avant de l'utiliser pour la première fois.

Attention N'utilisez pas de produits de nettoyage décapants ou abrasifs ! Cela pourrait endommager la façade.

Utilisez les produits de nettoyage classiques vendus dans le commerce pour nettoyer la la façade en métal.

1. Ouvrez la porte du four.

L'éclairage du four s'allume.

1. Retirez tous les accessoires et nettoyez-les avec de l'eau savonneuse chaude.

2. Nettoyez également la partie sole du four avec de l'eau chaude additionnée de produit vaisselle, puis essuyez.

4.Passez un chiffon humide sur la façade du four.

Commande du four

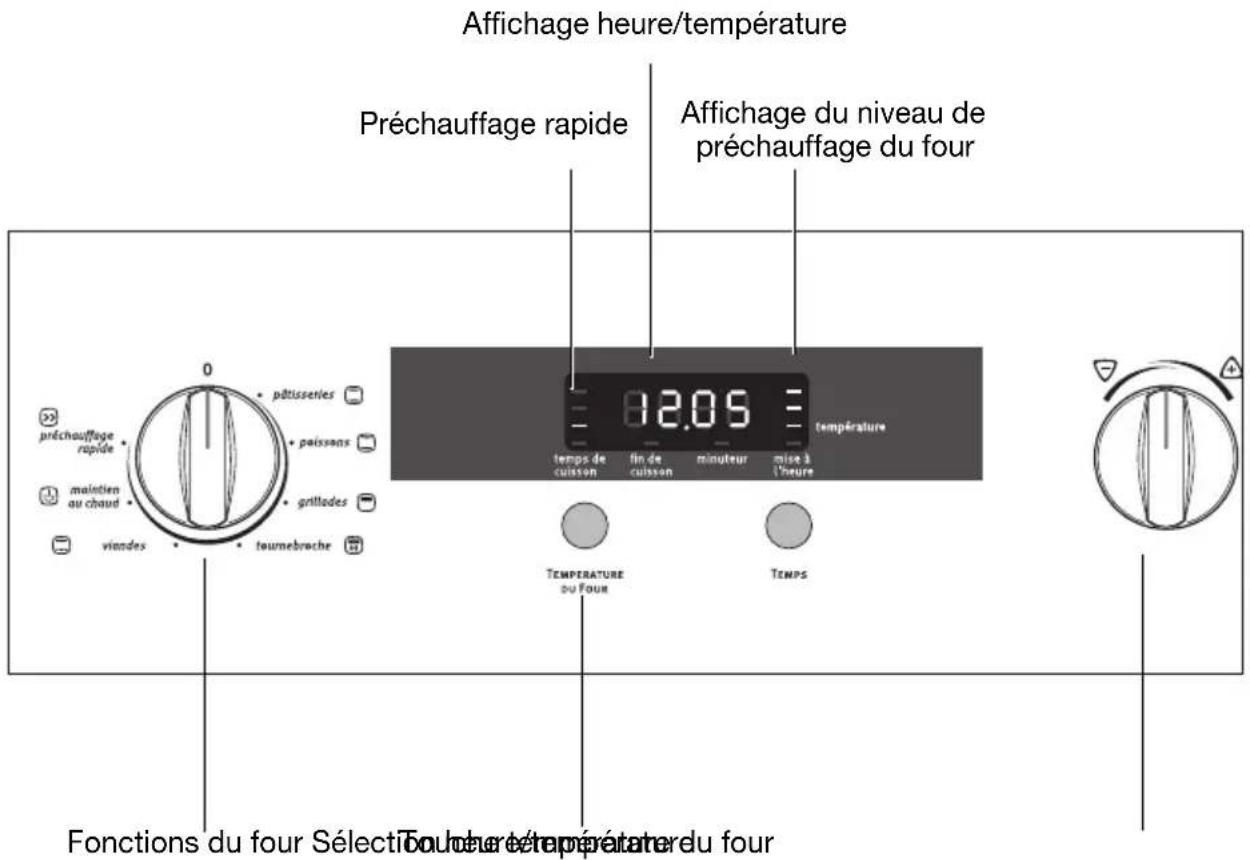

Mettre le four en marche et l'arrêter

Affichage heure/temperature Préchauffage rapide Affichage du niveau de préchauffage du four 0 pâtisseries préchauffage rapide paissans maintien au chaud grillades viandes taumebroche 12.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPÉRATURE DU FOUR TEMPS Fonctions du four Sélective Touleur étempérature du four

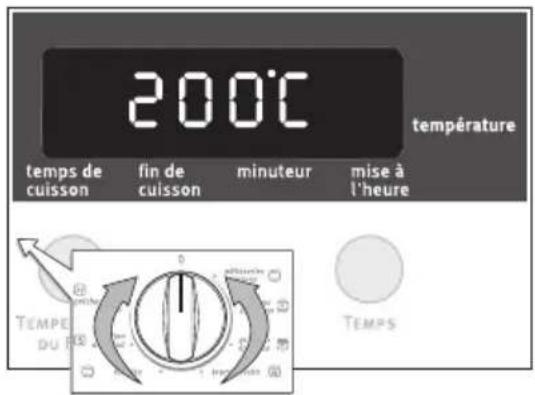

Mettre le four sous tension

Positionnez le sélecteur des fonctions du four sur la fonction souhaitée. L'indicateur de la température affiche la température recommandée pour cette fonction.

Le four se met à chauffer.

Lorsque la température sélectionnée est atteinte, un signal sonore retentit.

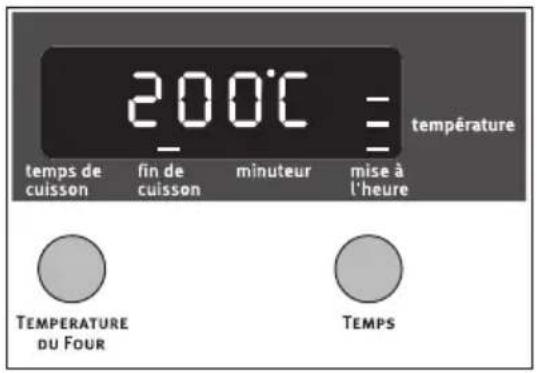

200°C température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPER DU FRO 0 0 0 0 TEMPS

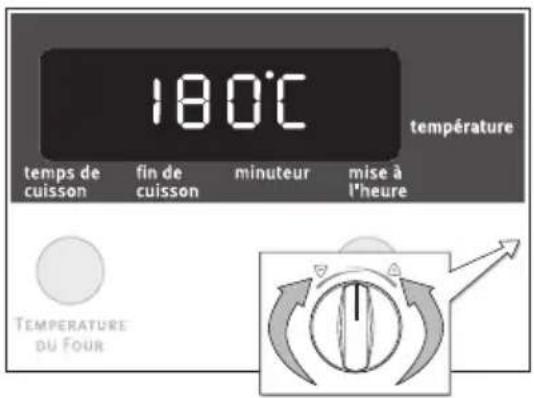

Modifier la température du four

Le sélecteur ✉ permet d'augmenter ou de réduire la température.

Le réglage s'effectue tous les 5 °C.

180°C température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPÉRATURE DU FOUR

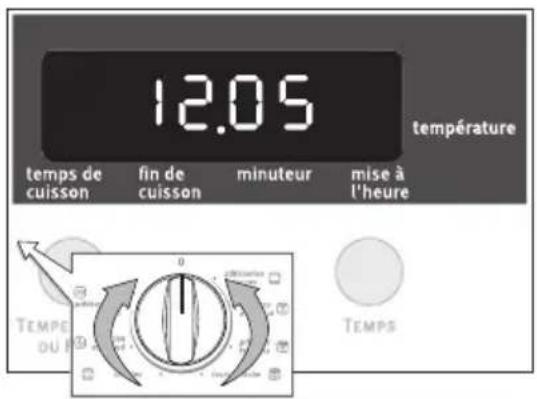

Mettre le four hors tension

Pour mettre le four hors tension, positionnez le sélecteur des fonctions du four sur arrêt „0“.

12.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPER OU R 0 TEMPS

i Ventilateur de refroidissement

Le ventilateur se met en route automatiquement afin de maintenir les surfaces de l'appareil froides. Après avoir arrêté le four, le ventilateur continue de fonctionner pour refroidir l'appareil. Il s'arrête ensuite automatiquement.

i Indicateur de Chauffage

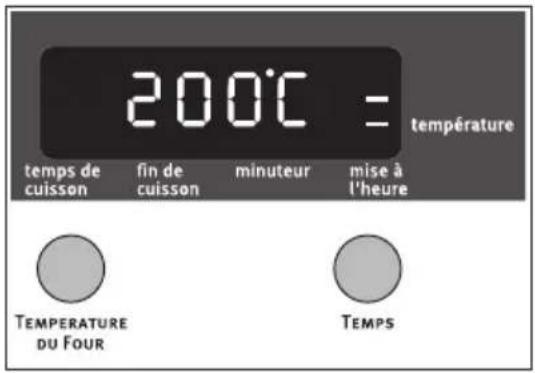

Indicateur de Préchauffage

Après activation d'une fonction du four, les barres s'allument lentement l'une après l'autre et indiquent la température de préchauffage du four.

200°C = température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

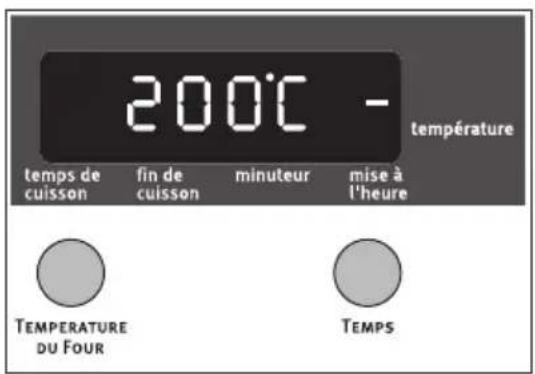

Indicateur de Chauffage rapide

Les barres qui clignotent l'une après l'autre indiquent que la fonction de Chauffage rapide est enclenchée.

200°C - température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

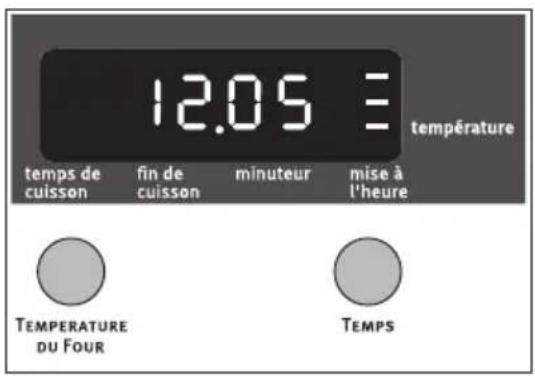

Indicateur de chaleur résiduelle

Après la mise hors service du four, les barres qui clignotent indiquent que l'enceinte du four est encore chaude (chaleur résiduelle).

12.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

Fonctions de four

Les fonctions du four suivantes sont à votre disposition:

Fonction Four Utilisation		Elément chauffant/ventilateur
	pâtisseriesPour faire cuire et rôtir sur un seul niveau.	Voûte, sole
	poissonsPour faire cuire et rôtir sur un seul niveau.	Voûte, sole
	grillades mincesPour faire griller des aliments peu épais en grande quantité et pour faire des toasts.	Gril, voûte
	tournebrochePour faire griller des volailles et des rôtis de grande taille.	Gril, Voûte, tournebroche
	viandesPour cuire les viandes. Voûte, sole
	maintien au chaudMaintenir des plats au chaud. Voûte, sole
	préchauffage rapidePour cuire également des plats de légumes et des gratins. Pour pré-chauffer rapidement le four à vide.	Voûte, sole

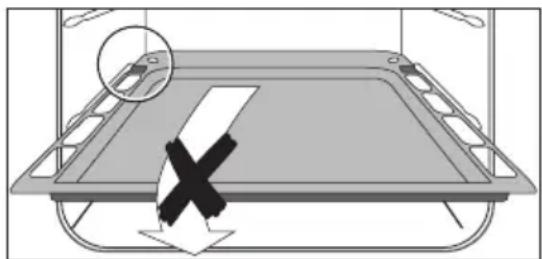

Mise en place de la grille et du plateau multi-usage

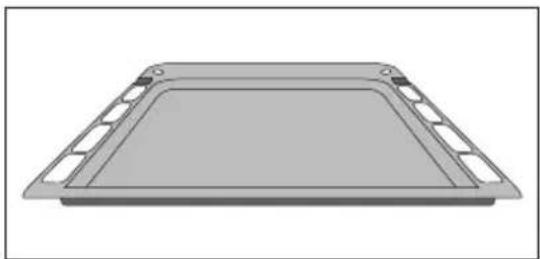

Mise en place du plateau multi-usages:

Le plateau multi-usages est doté (à gauche et à droite) d'un petit renfoncement. Ce renfoncement sert de sécurité anti-basculement et doit toujours être orienté vers l'arrière.

Glissez le plateau multi-usages sur le gradin souhaité.

Mise en place de la grille :

Glissez la grille sur le gradin souhaité.

Tournebroche

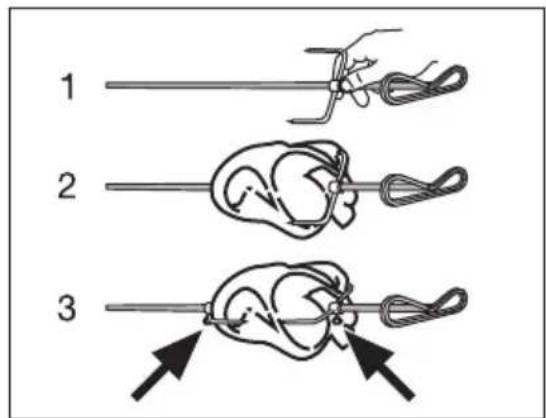

Placer la pièce à rôtir

1. Placez la première fourchette sur la broche.
2. Placez la pièce à rôtir et la deuxième fourchette.

Centrez la pièce à rôtir sur la broche.

1. Vissez soigneusement les fourchettes.

1 2 3

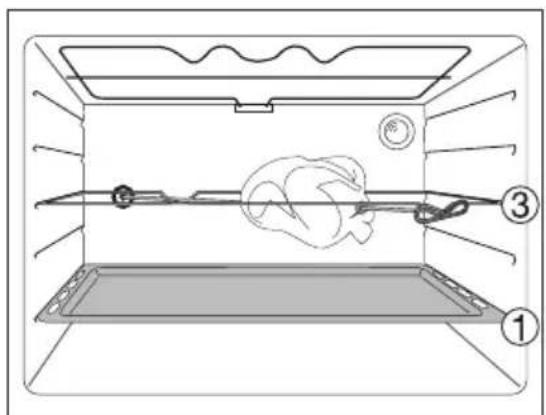

Activer le tournebroche

1. Glissez le plateau multi-usages au gradin 1.
2. Posez la broche sur le support et glissez l'ensemble au gradin 3.
3. Poussez la broche jusqu'à ce qu'elle s'encliquète dans le carré d'entraînement situé au fond du four à gauche.
4. Réglez la fonction du four et la température comme indiqué dans le tableau.

Vérifiez que la broche tourne.

Enlever le tournebroche

Avertissement : À la fin de la cuisson, le tournebroche et le support sont très chauds. Pour éviter de vous brûler, utilisez des gants thermiques de cuisine.

1. Arrêtez le four.
   2.Retirez le support et le tournebroche en tirant doucement.

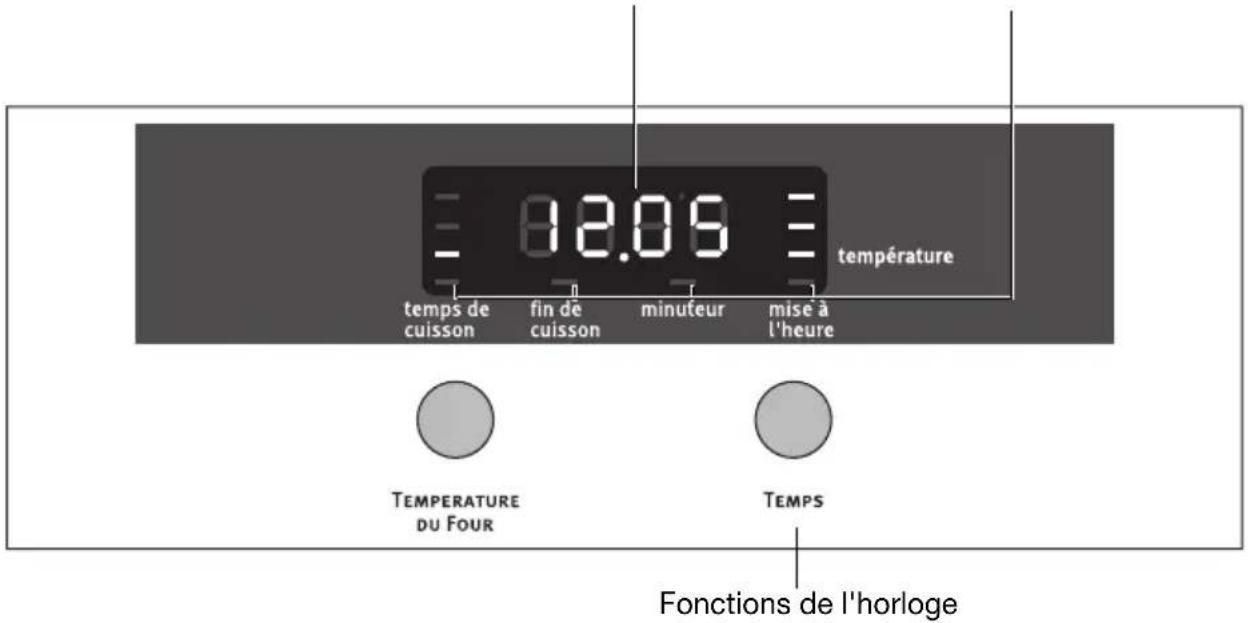

Fonctions de l'horloge

Affichage heure/température Voyants de fonctionnement de l'horloge

8.206 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS Fonctions de l'horloge

Temps de cuisson

Pour régler la durée de cuisson.

Fin de cuisson

Pour régler l'heure de fin de cuisson.

Minuteur

Pour régler le minuteur. Un signal sonore retentit lorsque la durée sélectionnée est écoulée.

Cette fonction est sans effet sur le fonctionnement du four.

Mise à l'heure

Pour régler, modifier ou consulter l'heure.

(Voir également le chapitre «Avant la première utilisation»).

Remarques relatives aux fonctions de l'horloge

- Lorsqu'une fonction de l'horloge est sélectionnée, le voyant correspondant à cette fonction clignote pendant env. 5 secondes.

Pendant ce temps, vous pouvez, à l'aide du sélecteur ⚠/ sélectionner ou modifier les heures souhaitées.

- Lorsqu'une heure est sélectionnée, le voyant correspondant à la fonction clignote encore une fois pendant env. 5 secondes. Le voyant correspondant à la fonction s'allume ensuite. A l'arrière plan, le compte à rebourg commence.

- Lorsque le processus correspondant aux fonctions de l'horloge Temps de cuisson et Fin de cuisson est écoulé, le sélecteur des fonctions du four doit être positionné sur "0".

Savoir quelle est l'heure sélectionnée ou quel est le temps restant

Appuyez sur la touche TEMPS jusqu'à ce que la fonction de l'horloge correspondante clignote et que l'heure sélectionnée ou le temps restant s'affiche.

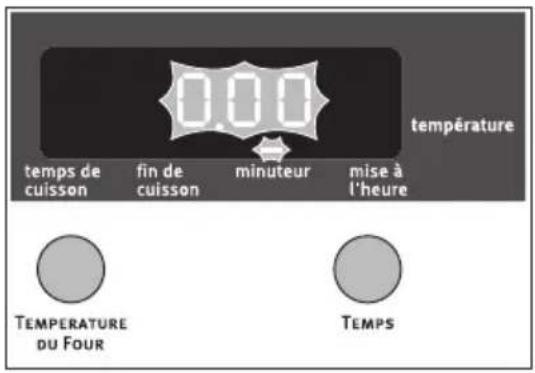

Minuteur

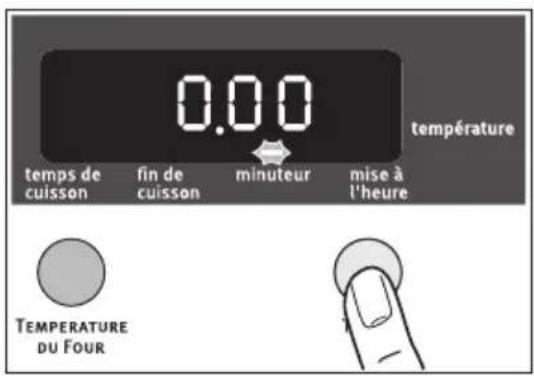

1. Appuyez sur la touche TEMPS, jusqu'à ce que le voyant correspondant à la fonction Minuteur clignote.

0.00 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR

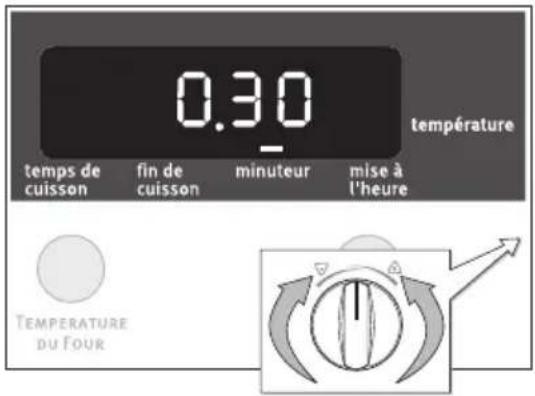

2.A l'aide du sélecteur ⚠, sélectionnez le temps de cuisson souhaité (max. 99.00minutes).

Le voyant correspondant à la fonction Minuteur s'allume.

0.30 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR

Un signal retentit lorsque 90 % du temps sélectionné est écoulé.

Lorsque le délai est écoulé, "0.00" et le voyant correspondant à la fonction cli-gnotent. Un signal sonore retentit.

Pour désactiver le clignotement et le signal sonore :

Appuyez sur n'importe quelle touche.

0.00 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE du FOUR TEMPS

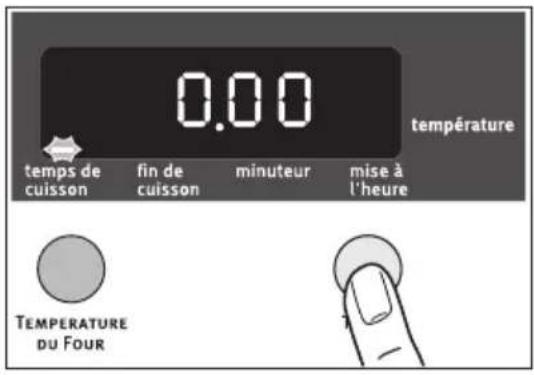

Temps de cuisson

1. Sélectionnez une fonction du four et la température.
2. Appuyez sur la touche TEMPS, jusqu'à ce que le voyant correspondant à la fonction Temps de cuisson clignote.

0.00 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR

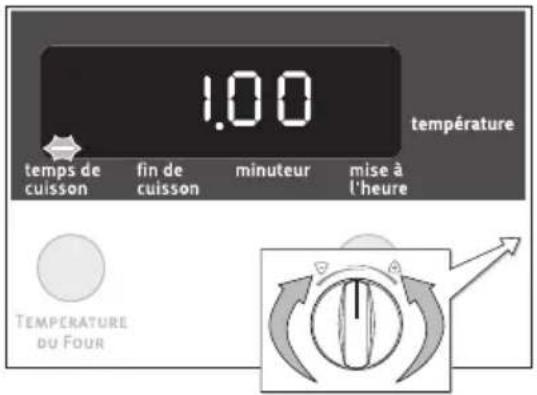

3.A l'aide du sélecteur ⚠, sélectionnez le temps de cuisson souhaité (max. 99.00minutes).

1.00 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPÉRATURE du FOUR

Le voyant correspondant à la fonction Temps de cuisson s'allume et le four se met immédiatement à chauffeur.

200°C température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

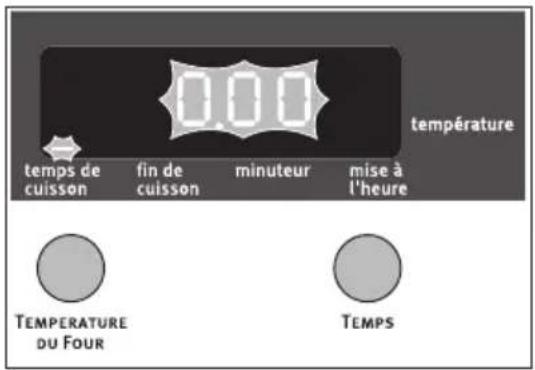

Lorsque le délai est écoulé, "0.00" et le voyant correspondant à la fonction cli-gnotent. Un signal sonore retentit pè- dant 2 minutes. Le four s'arrête.

000 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

Pour désactiver le clignotement et le signal sonore :

Positionnez le sélecteur des fonctions du four sur "0".

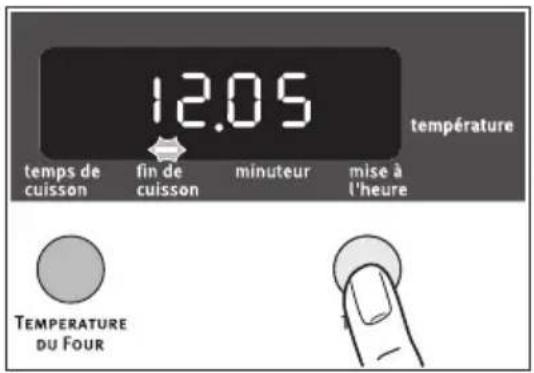

Fin de cuisson

1. Sélectionnez une fonction du four et la température.
2. Appuyez sur la touche TEMPS, jusqu'à ce que le voyant correspondant à la fonction Fin de cuisson clignote.

12.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR

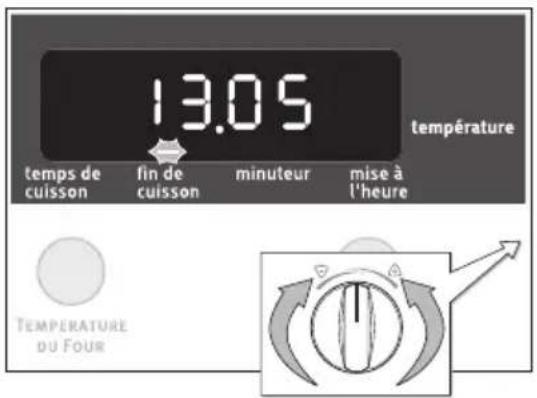

3.A l'aide du sélecteur Ⓓ, sélectionnez l'heure de fin de cuisson souhaitée.

13.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPÉRATURE DU FOUR

Le voyant correspondant à la fonction Fin de cuisson s'allume.

200°C température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

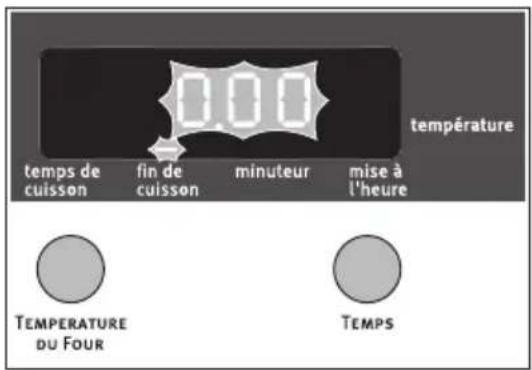

Lorsque le temps est écoulé, "0.00" et le voyant correspondant à la fonction cli-gnotent. Un signal sonore retentit pèndant 2 minutes. Le four s'arrête.

0.00 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

Pour désactiver le clignotement et le signal sonore :

Positionnez le sélecteur des fonctions du four sur "0".

Temps de cuisson et Fin de cuisson combinées

Il est possible d'utiliser conjointement les fonctions Temps de cuisson et Fin de cuisson lorsque le four doit démarrer et s'arrêter automatiquement à une heure différée.

1. Sélectionnez la fonction du four et la température.

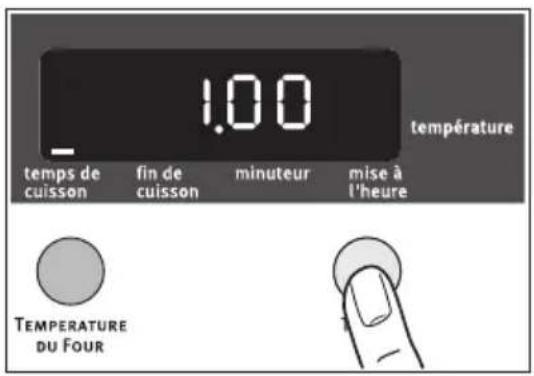

2. La fonction Temps de cuisson permet de régler la durée nécessaire à la cuisson d'une préparation. 1 heure dans ce cas.

1.00 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR

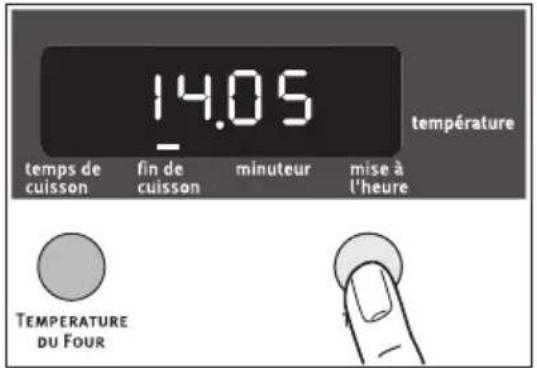

1. La fonction Fin de cuisson permet de régler l'heure à laquelle la préparation doit être cuite.

14 h 05 dans ce cas.

14.05 température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR

Les voyants correspondants aux fonctions Temps de cuisson et Fin de cuisson s'allument.

Le programmateur affiche la température.

Dans ce cas 200°C.

200°C température temps de cuisson fin de cuisson minuteur mise à l'heure TEMPERATURE DU FOUR TEMPS

Le four démarrera automatiquement à l'heure sélectionnée.

Par ex. : à 13 h 05.

Dès que le temps de cuisson est écoulé, un signal retentit pendant 2 minutes et le four s'arrête.

Par ex. : à 14 h 05.

Fonctions additionnelles

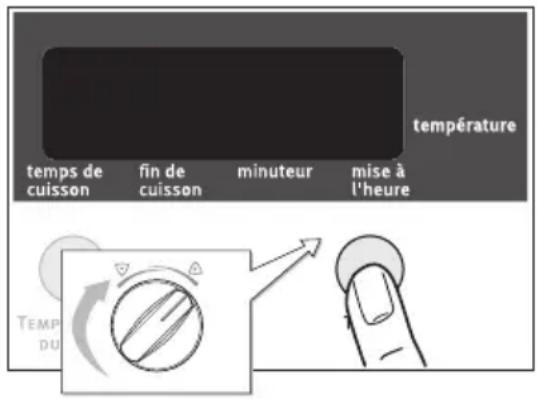

Désactiver l'affichage de l'heure

Désactiver l'horloge permet d'économiser de l'énergie.

1. Tournez le sélecteur ⚠️ vers la droite et maintenez-le dans cette position.
2. Appuyez sur la touche TEMPS, jusqu'à ce que l'indicateur devienne noire.

Dès que l'appareil est de nouveau en marche, l'indicateur se rallume automatiquement.

Lors du prochain arrêt de l'appareil, l'affichage de l'heure s'éteint de nouveau automatiquement.

température temps de cuisson fin de cuisson minuteur mise à l'heure TEMP DU

Pour afficher l'heure du jour en continu, celle-ci doit à nouveau être activée.

Activer l'affichage de l'heure

1. Tournez le sélecteur ⚠ / ∅ vers la droite et maintenez-le dans cette position.
2. Appuyez également sur la touche TEMPS jusqu'à ce que l'heure s'affiche à nouveau.

Sécurité enfant du four

Le four est équipé d'une sécurité enfant. Dés que la sécurité enfant est activée, il est impossible d'utiliser le four.

Pour pouvoir activer la sécurité enfant, aucune fonction du four ne doit avoir été sélectionnée.

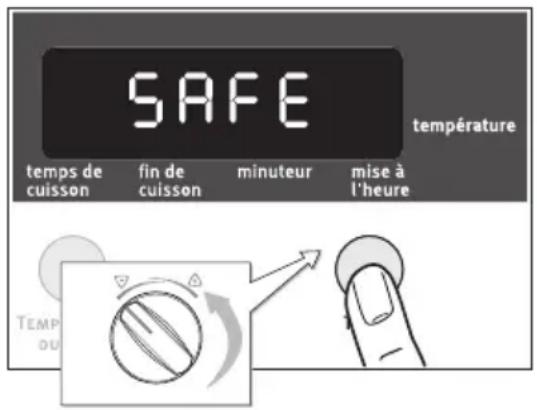

Activer la sécurité enfant

1. Tournez le sélecteur ⚠️ vers la gauche et maintenez-le dans cette position.
2. Appuyez également sur la touche TEMPS jusqu'à ce que l'indication "SA-FE" s'affiche.

La sécurité enfant est alors activée.

SAFE température temps de cuisson fin de cuisson minuteur mise à l'heure TEMP OU

Désactiver la sécurité enfants

1. Tournez le sélecteur ⚠ / ∅ vers la gauche et maintenez-le dans cette position.
2. Appuyez également sur la touche TEMPS jusqu'à ce que l'indication "SAFE" s'éteigne.

La sécurité enfants est maintenant désactivée et le four peut de nouveau être mis en fonctionnement.

Désactiver la sécurité du four

Si le four n'est pas mis hors tension ou si la température n'a pas changé après un certain temps, il se met automatiquement hors tension.

L'indicateur de tempéraure clignote sur la dernière valeur de température sélectionnée.

le four se met hors tension lorsqu'il atteint les températures de :

30 - 120°C après 12,5 heures

120 - 200°C après 8,5 heures

200 - 250°C après 5,5 heures

250 - max°C après 3,0 heures

Mise en fonctionnement après désactivation de la sécurité

Mettez le four intégralement hors tension.

Vous pouvez ensuite le remettre sous tension.

I est possible de désactiver la sécurité, lorsqu'une fonction de l'horloge

Temps de cuisson ou Fin de cuisson est sélectionnée.

Conseils d'utilisation et guide des cuissons

Conseils d'utilisation

Le préchauffage se fait sur la position choisie pour la cuisson : un bip sono-re vous prévient lorsque la température sélectionnée est atteinte.

Conseils pratiques

Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, ceci entraînerait une détérioration de l'émail.

• Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
• Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.
• Ne dépassez pas les valeurs de température préconisées dans le guide de cuissons des viandes.
• Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four.

Accessoires

• Nous vous recommandons de glisser le plateau dans les gradins : les petits trous circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).
• Prenez la précaution de centrer vos plats sur la grille et de centrer le plateau multi-usages dans le four pour permettre une bonne circulation d'air et obtenir de bons résultats culinaires.

Choix des récipients

• L'épaisseur, la conductibilité et la couleur des récipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, par conséquent, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à rôtir.
• Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson

Sachez que:

1. L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.

2. La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez Que faire ?
Dessous trop pâle, pas assez cuit ou dessus trop foncé	Prenez un moule du type 2 ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	Prenez un moule du type 1 ou remontez le moule d'un niveau

Guide des Cuissons

Tableau de correspondances approximatives : repères du thermostat / températures

1 50/60 °C	3 140 °C	5 180 °C	7 220 °C	9 260 °C
2 90/110 °C	4 160 °C	6 200 °C	8 240 °C	10 270/280 °C

Positions de la grille support :

déhanchement vers le bas
déhanchement vers le haut

Préparations	Fonction		Niveau de gradin	Grille	Température °C	Durée en min	Accessoires
Pâtisseries
Biscuit de Savoie1)		poissons 2			165 35	40 moule à man-qué sur grille
Brioche en moule1)		poissons 2			190 30	35 moule à brioche sur grille
Petites brioches1)		poissons 2	--- 190 20	25 plateau multi-			usages
Cake aux raisins1)		poissons 2			165 50	55 moule à cake sur grille
Génoise1)		poissons 2			165 35	40 moule à man-qué sur grille
Kouglof1)		poissons 2			180 30	35 moule à kou-glof sur grille
Meringues1)		poissons 2	--- 90 - 100	90 - 120	plateau multi-		usages avec papier sulfuri-sé
Pâte à choux1)		poissons 2	--- 200 35	40 plateau multi-			usages
Quatre-quarts1)		poissons 2			165 35	40 moule à man-qué sur grille
Sablés1)Tarte aux fruits (pâte brisée) ^1)		poissons 2poissons 2	--- 165 15	20 plateau multi-	190 45	- 50 tourtière	usagessur grille
Tarte aux fruits (pâte le-vée) ^1)		poissons 2			180 30	- 35 tourtière	sur grille

Entreés

Croûtes feuilletées1)		poissons 2	--- 210 20	- 25 plateau multi-		usages
Soufflé au fromage1)		poissons 2			190 35	- 40 moule à souf-flé sur grille
Pâté en terrine1)		poissons 2	--- 200 90	- 120 terrine au		bain-marie dans plateau multi-usages
Pizza1)		poissons 2			190 20	- 25 tourtière sur grille
Quiche lorraine1)		poissons 1			200 40	- 45 tourtière sur grille

Poissons

Poisson entier ^1)		poissons 2			180 40	- 45 plat en terre à feu sur grille
Poissons filets ^1)		poissons 2			180 25	- 30 plat en terre à feu sur grille

Viandes

Rôti de boeuf, 1kg^1)		viandes 2			230 35	40 plat en terre à feu sur grille
Gigot d'agneau, 1,5-2,0kg^1)		viandes 2			230 50	55 plat en terre à feu sur grille
Rôti de porc, 1kg^1)		viandes 2			200 75	80 plat en terre à feu sur grille
Rôti de veau, 1kg^1)		viandes 2			200 60	70 plat en terre à feu sur grille
Volaille, 1,3kg^1)		viandes 2			210 60	65 plat en terre à feu sur grille
Préparations	Fonction	Niveau de gradin	Grille	Température °C	Durée en min	Accessoires

Legumes

Gratin dauphinois1)		pré-chauffage rapide	2		200 60	- 65 plat en	verre à feu sur grille
Tomates farcies1)		pré-chauffage rapide	2		200 60	- 65 plat en	verre à feu sur grille
Lasagnes1)		pré-chauffage rapide	2		200 60	- 65 plat en	verre à feu sur grille

Grillades 3 minutes de préchauffage

Poulet au tournebroche		tournebroche	3 --- 240 60	- 70 tournebroche,		plateau multi-usages
6 côtes de porc1)		grillades minces	5		250 15	- 10 grille et plateau multi-usages
7-12 saucisses-merguez1)		grillades minces	5		250 12	- 10 par face
5 - 6 mor-ceaux de poulet (cuisses)1)		grillades minces	4		250 15	- 20 grille et plateau multi-usages
Gratin de pommes de terre		tournebroche	3		200 20	- 25 plat en terre à feu sur grille
Gnocchi à la romaine		tournebroche	3		200 20	- 25 plat en terre à feu sur grille
Côte de boeuf		tournebroche	4		200 35	- 40 grille et plateau multi-usages

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans le guide de cuissons. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.

Nettoyage et entretien

Avertissement: Avant de nettoyer l'appareil, débranchez-le et laissez-le refroidir.

Avertissement: Par mesure de sécurité, il est interdit de nettoyer le four avec un appareil à jet de vapeur ou à haute pression!

Attention : N'utilisez pas de produit de nettoyage abrasif, caustique ou d'objet tranchant.

Façade du four

• Nettoyez la façade du four avec un chiffon doux imbibé d'eau savonneuse.
• Si la façade est en métal, nettoyez-la à l'aide d'un produit de nettoyage habituel.

Intérieur du four

Avertissement : N'entreprenez le nettoyage que lorsque toutes les fonctions sont désactivées et que le four est froid.

Nettoyage

Les parois catalytiques sont autonettoyantes. Elles absorbent les projections de graisse pendant le fonctionnement du four.

Afin d'assister ce processus d'autonettoyage, nous recommandons de chauffer le four à vide à intervalles réguliers.

1. L'éclairage du four s'allume automatiquement lors de l'ouverture de la porte du four.
   2.Enlevez tous les éléments amovibles du four.
2. Nettoyez également la sole du four avec de l'eau savonneuse chaude et séchez-la.
3. Réglez la température du four sur 250 °C.
4. Après une heure, mettez le four hors service.
5. Essuyez les restes éventuellement présents avec une éponge douce humide.

Attention! N'utilisez pas de spray nettoyant pour four ni d'ustensiles de nettoyage abrasifs. N'utilisez pas de savon ni d'autres produits de nettoyage. Ils peuvent endommager la tôle catalytique.

A l'usage, le revêtement catalytique peut se colorer légèrement. Ceci est sans effet sur les caractéristiques catalytiques.

Accessoires

Rincez les accessoires (grille, plateau multi-usages) après chaque utilisation et faites-les bien sécher. Un bref trempage facilite le nettoyage.

Eclairage du four

Avertissement: Risque d'électrocution ! Avant de remplacer la lampe du four :

- Enlevez les fusibles ou débranchez les disjoncteurs de l'armoire à fusibles.

Placez un torchon sur la sole du four afin de protéger la lampe du four et la vitre de protection.

Remplacer la lampe du four/nettoyer la vitre de protection

1. Enlevez la vitre de protection en la dévissant vers la gauche et nettoyez-la.

2. Si nécessaire:

Remplacez la lampe du four, 25 watts, 230 V, résistant à une température de 300 °C.

1. Remettez la vitre de protection en place.

Afin de faciliter le nettoyage, il est possible de démonter la portedu four.

Décrochage de la porte du four

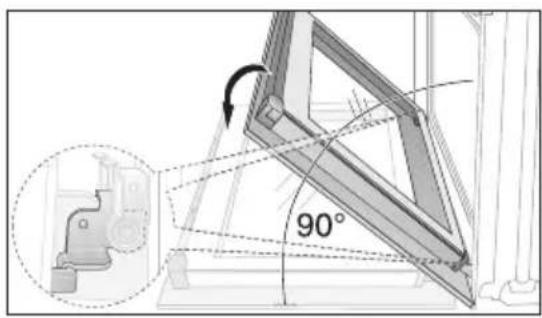

1. Ouvrez complètement la porte du four.

90°

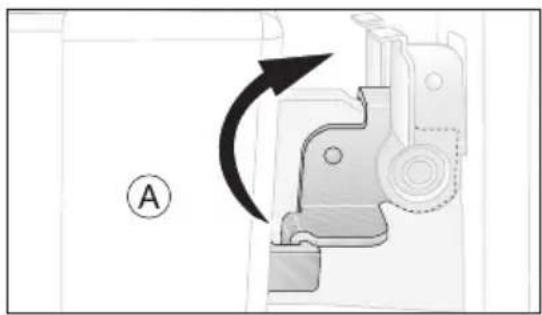

1. Relevez complètement le levier de serrage (A) situé sur les deux charnières de la porte.

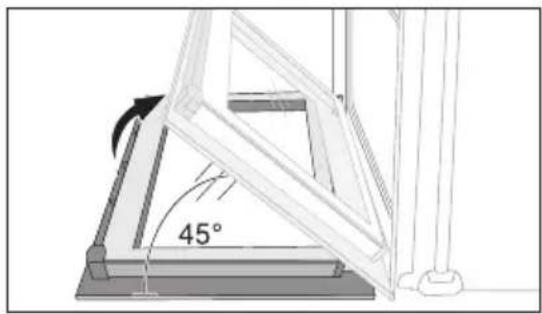

1. Saisissez la porte à deux mains sur les côtés et fermez-la jusqu'à atteindre la première position d'accrochage (env. 45°).

45°

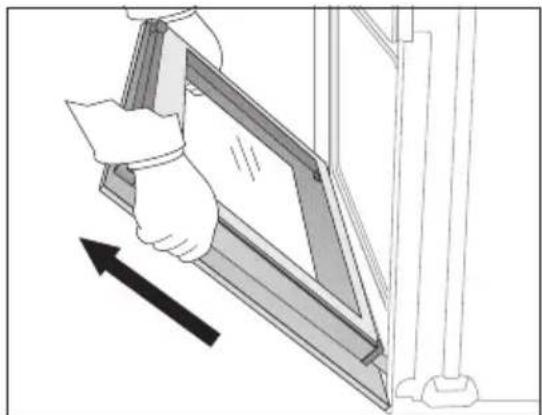

1. Saisissez chaque côté de la porte du four et dégagez-la du four en la tirant en oblique vers le haut (attention la porte est lourde!).

Déposez la porte du four (face extérieure vers le bas) sur un support doux et plan, sur une couverture par exemple, pour éviter de la rayer.

Accrochage de la porte du four

1. Saisissez chaque côté de la porte du four, côté poignée vers soi et en bas, et maintenez-la dans un angle d'env. 45°. Introduisez simultanémentles charnières situées dans la partie inférieure de la porte dans les deux charnières présentes dans le bas du four. Baissez la porte vers le bas, jusqu'au point de résistance.

2.Ouvrez complètement la porte du four.

1. Rabattez le levier de serrage (A) situé sur les deux charnières de la porte dans leur position d'origine.

4.Fermez la porte du four

Porte vitrée du four

La porte du four est équipée de deux vitres appliquées l'une derrière l'autre. La vitre intérieure est amovible pour permettre le nettoyage.

Attention ! Sous l'effet d'un choc, en particulier au niveau des arêtes de la vitre avant, le verre peut se briser.

Démontage de la vitre de la porte

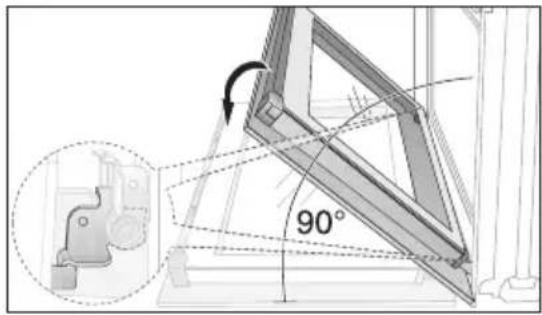

1.Ouvrez complètement la porte du four.

90°

1. Relevez complètement le levier de serrage (A) situé sur les deux charnières de la porte.

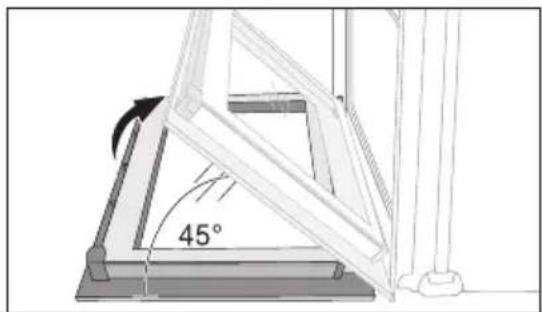

1. Saisissez la porte à deux mains sur les côtés et fermez-la jusqu'à atteindre la première position d'accrochage (env. 45°).

45°

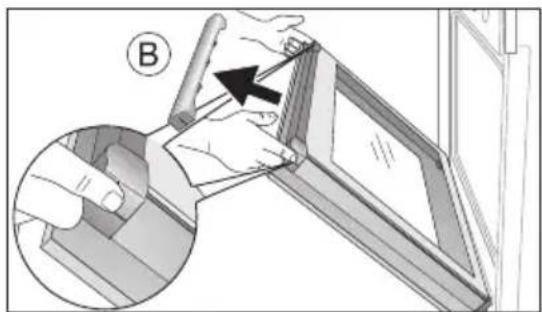

1. Saisissez des deux côtés de la porte le support de la porte (B) situé sur l'arête supérieure de celle-ci et poussez-le vers l'intérieur pour permettre le déver-rouillage du support. Puis retirez le support en le sortant vers le haut.

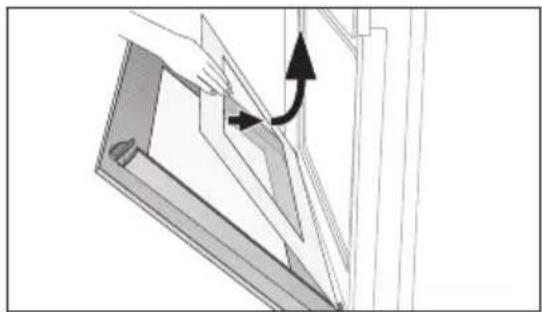

1. Saisissez le bord supérieur de la vitre de la porte et dégagez-la du guide en la soulevant vers le haut.

Nettoyage de la vitre de la porte

Lavez la vitre de la porte à l'eau savonneuse en prenant soin de bien la rincer et de l'essuyer soigneusement.

Montage de la vitre de la porte

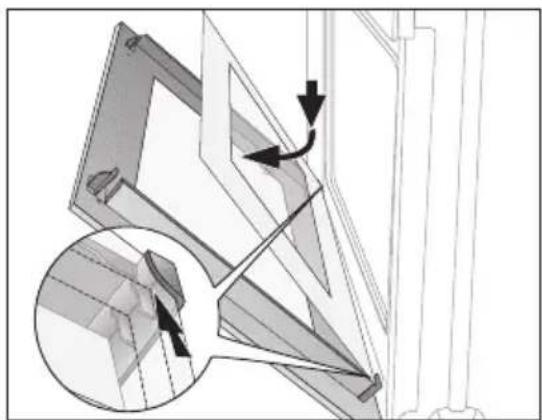

1. Insérez la vitre de la porte, en oblique par le haut, dans le profil de la porte situé au niveau de l'arête inférieure de la porte, puis abaissez-la.

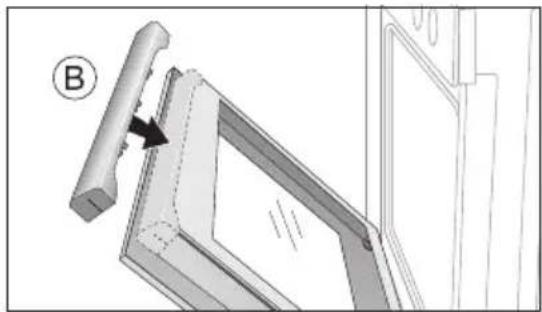

1. Saisissez le support de la porte (B) sur les côtés, appliquez-le dans sa position d'origine sur le bord intérieur de la porte et fixez-le sur l'arête supérieure de la porte..

Un rail de guidage (C) est présent sur le support de la porte. Celui-ci doit être introduit entre la vitre extérieure de la porte et le coude de guidage (D). La fermeture de l'attache (E) doit être encliquetée.

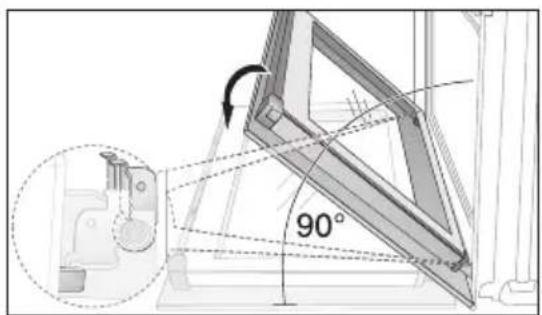

3.Ouvrez complètement la porte du four.

90°

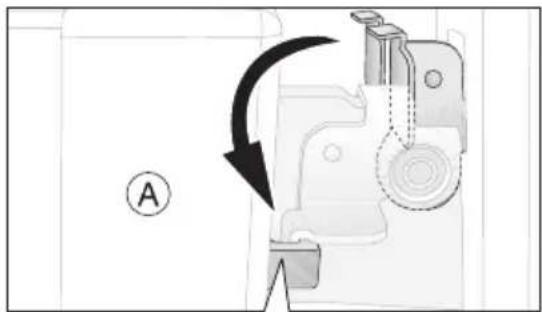

1. Rabattez le levier de serrage (A) situé sur les deux deux charnières de la porte dans leur position d'origine.

5.Fermez la porte du four

Que faire si ...

Symptôme Cause possible Solution
Le four ne chauffe pas : Le four n'est pas sous tension.		Mettez le four sous tension
		L'heure du jour n'a pas été réglée.
		Les réglages requis n'ont pas été effectués.
		La sécurité du four s'est en-clenchée.
		Le fusible de sécurité de l'installation domestique (disjoncteur) s'est déclenché.
		La sécurité enfant est activée
L'éclairage du four est défectueux		L'ampoule du four est grillée.
Un code d'erreur non mentionné précédemment s'affiche au niveau de l'horloge		Erreur électronique Mettez l'appareil hors puis de nouveau sous tension en utilisant le fusible domestique ou le disjoncteur dans le boîtier électrique.Si le message se répète, veuillez contacter le service après-vente
La tournebroche ne tour-ne pas.		Vous n'avez pas sélectionné la bonne fonction du four.
		Le tournebroche n'est pas correctement installé.

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre ma-gasin vendeur.

Avertissement ! Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés. Des réparations inadéquates peuvent s'avérer très dangereuses pour l'utilisateur.

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Remarque en ce qui concerne les appareils avec façade inox:

La façade froide de l'appareil peut engendrer la formation temporaire de condensation sur la vitre intérieure après l'ouverture de la porte, pendant ou juste après une cuisson.

Instructions d'installation

Mise en place de l'appareil

Avertissement : Le montage et le branchement du nouvel appareil sont du ressort exclusif de proessionels qualifiés.

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Les schémas ci-contre déterminent les cotes d'un meuble qui permettra de recevoir votre four.

Précautions d'encastrement:.

La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le four doit être installé dans un meuble d'encastrement (fig. A ou B) qui doit être monté et fixé de manière stable. La fixation du four sur le meuble se fait au moyen des deux vis de fixation situées latéralement. Ces vis se trouvent dans une pochette située dans le four.

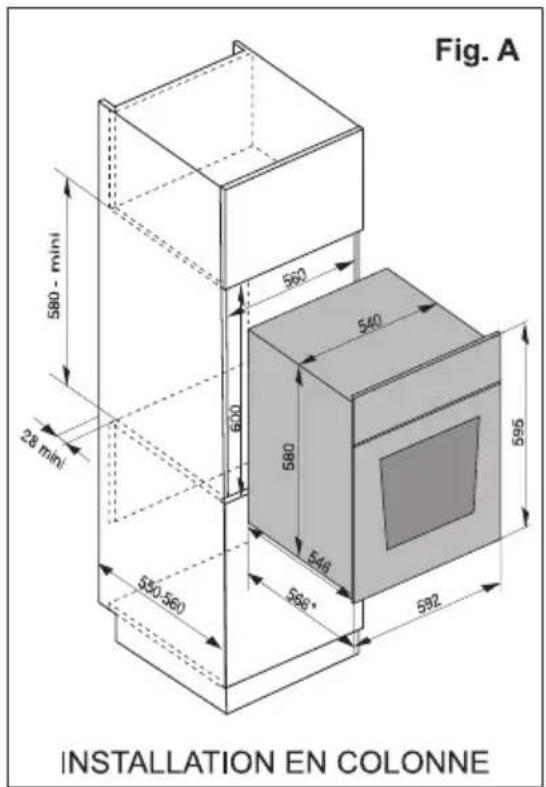

Fig. A INSTALLATION EN COLONNE

Afin d'éviter les échauffements anor- maux, un espace de 5 mm minimum doit

séparer le cadre du four et les panneaux adjacents (portes de meubles, etc.) Les parois adjacentes ou le revêtement de celles-ci ainsi que la colle doivent résister à une température au moins égale à 100°C.

Dans le cas d'une installation du four dans un meuble colonne, le bon fonctionnement de ce four est assuré dans un meuble ouvert à l'arrière, comme indiqué en fig. A.

Dans le cas d'une installation du four dans un meuble sous-plan de travail (fig. B), l'arrière du meuble peut être ouvert ou fermé, mais une ventilation est obligatoire au-dessus du four (lame d'air de 5 mm au dessus du cadre, à l'arrière du bandeau et au dessus du four sur toute la largeur).

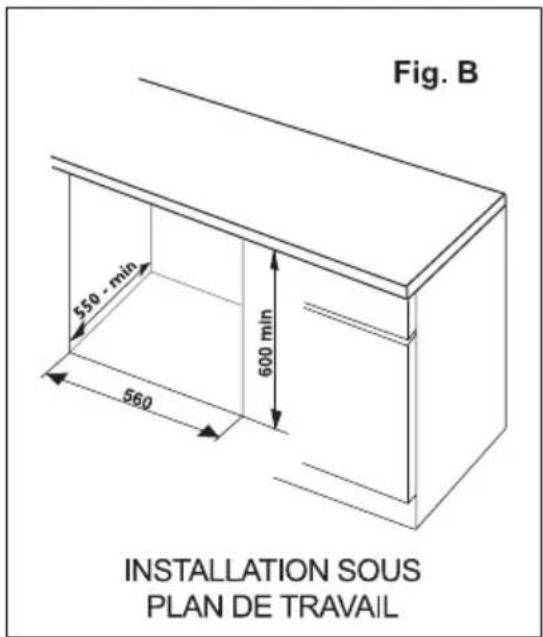

Fig. B 550 - min 560 600 min INSTALLATION SOUS PLAN DE TRAVAIL

Raccordement électrique

Le raccordement au réseau électrique doit être exclusivement réalisé par des spécialistes. Reliez votre four à la terre conformément aux prescriptions de la norme NFC15-100 et aux règlements en vigueur.

(Terre = fil jaune et vert /Neutre = fil bleu/Phase = fil marron).

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Votre four est équipé d'un câble de raccordement souple résistant à la chaleur.

Capacité du fusible: 16 ampères

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Avant de procéder au branchement vérifiez que:

• les lignes d'alimentation sont en bon état.
• les fusibles ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).
• la prise ou le disjoncteur omnipolaire utilisé pour le branchement est accessible quand l'appareil est installé.

Câble de raccordement

En cas de remplacement du câble, il ne doit être effectué que par un professionnel qualifié. Utilisez un câble de type H05VV-F d'une section minimum de: 3 x 1,5 mm².

Le câble doit être raccordé conformément aux prescriptions et les vis de serrage doivent être solidement fixées. Le conducteur de protection (fil de Terre) doit être plus long que les fils d'amenée du courant. Enfin, le câble de raccordement au réseau doit être maintenu solidement par l'arrêt de traction du four.

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

Garantie

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Service après-vente

En cas d'anomalie de fonctionnemet vérifiez d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse service après-vente.

Pour un dépannage dans les plus brefs délais, nous vous demandons de nous fournir les informations suivantes :

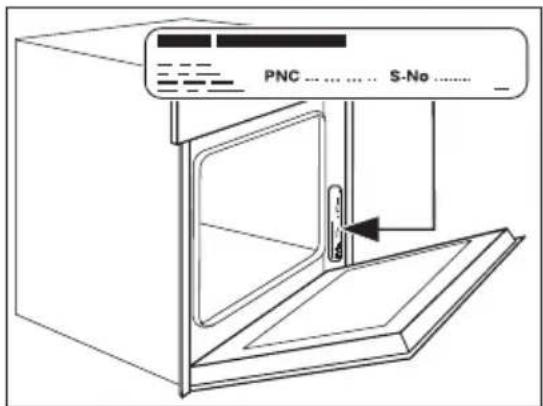

-Désignation du modèle -Numéro du produit (PNC) -Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signalétique)

-Type de dysfonctionnement

-Eventuellement le message d'erreur affiché par l'appareil

Pour avoir les numéros d'identification de l'appareil sous la main, nous vous recommandons de les inscrire ici.

Désignation du modèle ....

PNC: ....

S-No : ....

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] (0,15 € TTC/mn)

Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

822 926 965-A-190905-02 Sous réserve de modifications

Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de dollars US dans plus de 150 pays à travers le monde.
