MODE D'EMPLOI KH 17384 E AMICA

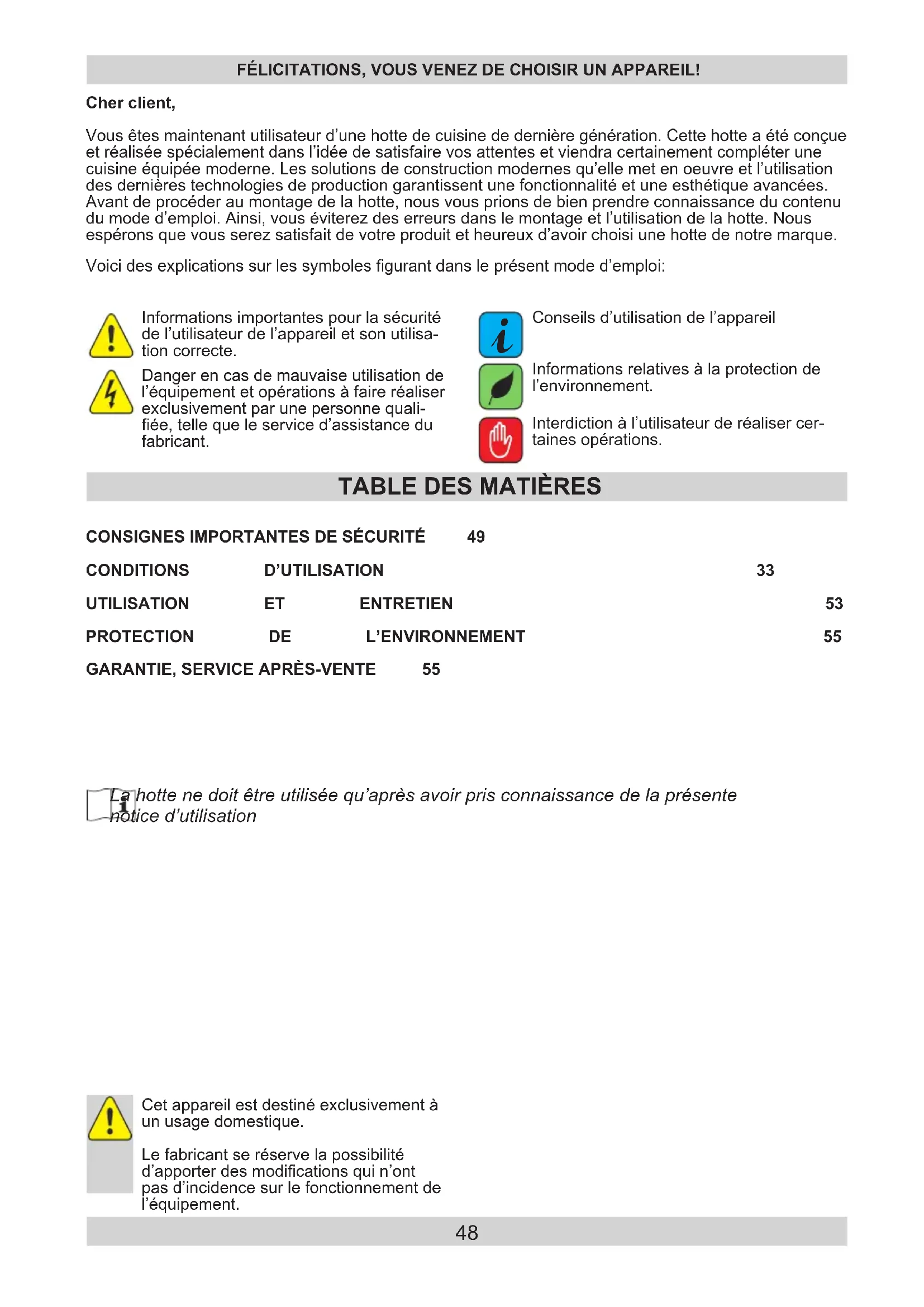

Cher client, Vous êtes maintenant utilisateur d’une hotte de cuisine de dernière génération. Cette hotte a été conçue et réalisée spécialement dans l’idée de satisfaire vos attentes et viendra certainement compléter une cuisine équipée moderne. Les solutions de construction modernes qu’elle met en oeuvre et l’utilisation des dernières technologies de production garantissent une fonctionnalité et une esthétique avancées. Avant de procéder au montage de la hotte, nous vous prions de bien prendre connaissance du contenu du mode d’emploi. Ainsi, vous éviterez des erreurs dans le montage et l’utilisation de la hotte. Nous espérons que vous serez satisfait de votre produit et heureux d’avoir choisi une hotte de notre marque. FÉLICITATIONS, VOUS VENEZ DE CHOISIR UN APPAREIL! Voici des explications sur les symboles gurant dans le présent mode d’emploi: Interdiction à l’utilisateur de réaliser cer- taines opérations. Danger en cas de mauvaise utilisation de l’équipement et opérations à faire réaliser exclusivement par une personne quali- ée, telle que le service d’assistance du fabricant. Informations importantes pour la sécurité de l’utilisateur de l’appareil et son utilisa- tion correcte. Conseils d’utilisation de l’appareil

Informations relatives à la protection de l’environnement.

Cet appareil est destiné exclusivement à un usage domestique. Le fabricant se réserve la possibilité d’apporter des modications qui n’ont pas d’incidence sur le fonctionnement de l’équipement. Lahottenedoitêtreutiliséequ’aprèsavoirprisconnaissancedelaprésente noticed’utilisation49

lLe fabricant n’assume aucune responsabilité en cas de dommage ou d’incendie provoqués par l’appareil à la suite du non respect des in- structions fournies dans le présent mode d’em- ploi. l La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l’utiliser pour un usage différent. l Si la hotte est utilisée en mode d’extraction, il convient de la relier à la conduite d’aération prévue à cet effet (ne pas relier à des con- duits de cheminée, de fumée ou de gaz de combustion en fonction- nement). Il convient de monter sur la hotte un tuyau d’évacuation de l’air vers l’extérieur. La longueur du conduit (en général un tuyau de Ø 120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d’évacuation est nécessaire également pour les hottes télesco- piques et les hottes tiro- ir fonctionnant en mode de recyclage de l’air. l En mode de recycla- ge de l’air, il convient d’installer sur la hotte un ltre à charbon actif. Dans ce cas, le mon- tage du tuyau d’évacu- ation n’est pas nécessa- ire, mais il est conseillé d’installer l’élément d’o- rientation de l’air souf- é (uniquement sur les hottes murales).

l La hotte est équi- pée d’un éclairage in- dépendant ainsi que d’un ventilateur aspirant avec plusieurs vitesses de rotation réglables.

CONSIGNES IMPORTANTES DE SÉCURITÉ50

l Selon le modèle de l’appareil, il peut être destiné à être installé sur un mur vertical au- dessus de la cuisinière à gaz ou électrique (hottes murales et uni- verselles) ; au plafond au-dessus de la cui- sinière à gaz ou élect- rique (hotte îlot) ; sur un mur vertical à l’intérieur d’un meuble au-dessus de la cuisinière à gaz ou électrique (hottes télescopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suf- samment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds. l La hauteur de montage de l’appareil au-dessus d’une plaque électrique est indiquée dans la carte produit (spécica- tions techniques de l’ap- pareil). Si une distance supérieure est indiquée dans les instructions d’installation de votre cuisinière à gaz, tenez compte de cette distan- ce (Fig. 1a/b/c). l Ne jamais laisser de amme découverte sous la hotte de cuisine ; lors du retrait d’un ré- cipient, régler la amme au minimum. Toujours vérier que la amme ne dépasse pas des ré- cipients, car cela cause des pertes d’énergie in- désirables et une con- centration de chaleur dangereuse. l Les plats en friture doivent être surveillés en permanence, car la graisse chauffée peut facilement prendre feu. l Avant toute opération de nettoyage, de rem- placement de ltre ou de réparation, débrancher la che de la prise. l Le ltre à graisse de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inamma- ble lorsqu’il est saturé de graisse.

CONSIGNES IMPORTANTES DE SÉCURITÉ51

l Si dans la même pièce que la hotte, des équi- pements alimentés par une source non élect- rique sont utilisés (p.ex. poêle au oul, chauffe- eau, cumulus), veillez à ce que l’aération soit sufsante (entrée d’air). Pour une utilisation en sécurité, si vous faites fonctionner simultané- ment la hotte et des équipements à combus- tion qui utilisent l’air de la pièce, il doit y avoir à l’emplacement de ces équipements une sur- pression de 0,004 milli- bar (point non contraig- nant en cas d’utilisation de la hotte en mode de recyclage de l’air). l La hotte ne doit pas être utilisée comme sur- face de soutien pour les personnes se trouvant dans la cuisine l La hotte doit être net- toyée fréquemment, à l’extérieur comme à l’intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d’entretien fournies dans le présent mode d’emploi). Le non re- spect des règles d’entretien de la hotte et de remplacement des ltres peut causer des risques d’incendie. l Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des per- sonnes de qualication similaire an d’éviter un danger. l Assurez-vous que l’ap- pareil peut être décon- necté du réseau électri- que par débranchement de la prise ou par extinc- tion de l’interrupteur bi- polaire l Ne pas mettre en mar- che au moyen d’un programmateur, d’u- ne minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous ten- sion automatiquement.

CONSIGNES IMPORTANTES DE SÉCURITÉ52

l Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiqu- es, sensorielles ou men- tales réduites ou dénu- ées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appare- il en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surve- illance. l Vériez que la tension d’alimentation fournie sur la plaque d’identica- tion est compatible avec les paramètres locaux d’alimentation. l Avant le montage, dérouler et redresser le câble d’alimentation. l ATTENTION : avant de brancher la hotte sur le réseau électrique, toujo- urs vérier que le câble d’alimentation a bien été installé et n’a pas été écrasé sous la hotte pendant les opérations de montage. Ne pas connecter l’appareil au réseau électrique avant la n du montage. l Ne jamais utiliser la hotte sans ltre à grais- se aluminium monté. l Il est formellement in- terdit de cuire des plats sous la hotte en utilisant des ammes ouvertes (ambage). l Dans les situations où il serait nécessa- ire de mettre en œuvre des mesures techniqu- es et de sécurité pour l’évacuation de gaz de combustion, respecter scrupuleusement les in- structions données par l’autorité locale com- pétente. l ATTENTION ! Si les vis et les éléments de xa- tion ne sont pas vissés à fond conformément au mode d’emploi, cela peut entrainer des ri- sques pour la santé ou pour la vie.

Montage Les étapes successives du montage de l’appareil sont présentées sur les gures 3... Réglage en mode d’extraction des fumées Lorsque la hotte fonctionne en mode d’extraction des fumées, l’air est évacué vers l’extérieur via un conduit prévu à cet effet. Dans ce type de fonction- nement, il convient de retirer le ltre à charbon. La hotte est reliée à la bouche d’aération par un conduit rigide ou souple de diamètre 150 ou 120 mm avec des colliers de xation à acheter en ma- gasin de chauffage et plomberie. Le raccordement devra être effectué par un instal- lateur qualié. Réglage du fonctionnement en mode d’absorp- tion des odeurs (recyclage de l’air) Avec cette option, l’air ltré est renvoyé dans la pièce par deux fentes latérales situées dans le conduit supérieur. Dans ce mode de fonctionne- ment, le ltre à charbon doit être monté et il est conseillé de monter l’élément d’orientation de l’air (présent sur certains modèles seulement). Sur certains modèles de hottes universelles, il convient de faire basculer un levier à l’intérieur de la hotte (Fig. 8 ) pour passer du mode d’extraction en mode d’absorption des odeurs. L’air nettoyé est renvoyé dans la pièce à travers des ouvertures situées dans la partie supérieure de l’appareil. Sur les hottes tiroir et télescopiques fonctionnant en mode d’absorption des odeurs, il est néces- saire d’installer un tuyau d’évacuation de l’air. La deuxième extrémité du tuyau sera orientée vers la pièce et conduira l’air ltré. Vitesses du ventilateur Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera uti- lisée uniquement en cas de forte concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.

UTILISATION ET ENTRETIEN

Le fonctionnement de la hotte est commandé par un ensemble de boutons (Fig. 4).

0 - Appareil débranché

- allumage du moteur de la hotte en première vitesse, - deuxième vitesse du moteur de la hotte, - troisième vitesse du moteur de la hotte, - allumage / extinction de l’éclairage. Ce réglage permet de choisir la vitesse optimale du ventilateur par rapport aux besoins de l’utilisateur pour obtenir un niveau de bruit minimal.54

UTILISATION ET ENTRETIEN

Entretien Un entretien et un nettoyage réguliers garantissent le bon fonctionnement de la hotte et l’absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le ltre à graisse et le ltre à charbon actif soient nettoyés et remplacés selon les indications du fabricant. Filtre à graisse métallique Nettoyage Le ltre à graisse en aluminium doit être nettoyé une fois par mois, en cas d’usage normal de la hotte, au lave-vaisselle ou à la main à l’aide d’un détergent doux ou d’un savon liquide. Remplacement Le démontage du ltre à graisse en aluminium est représenté sur la gure 5. Sur certains modèles, le ltre utilisé est en acry- lique. Il convient alors de le remplacer tous les 2 mois, voire plus souvent en cas d’usage particuliè- rement intensif. Filtre à charbon (utilisé uniquement en mode recyclage de l’air) Fonctionnement - Le ltre à charbon s’utilise uni- quement lorsque la hotte n’est pas reliée à un conduit d’évacuation. Le ltre à charbon actif est capable d’absorber des odeurs jusqu’à saturation. Il ne peut pas être lavé ni régénéré et doit être rem- placé, au moins une fois tous les 2 mois, voire plus en cas d’utilisation particulièrement intensive de la hotte. Nettoyage Nettoyage normal de la hotte : l Ne pas utiliser un chiffon ou une éponge gor- gés d’eau ou de l’eau courante, l Ne pas utiliser de solvants ou de l’alcool, qui pourraient faire ternir les surfaces peintes, l Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable, l Ne pas utiliser de chiffon dur et rugueux Il est conseillé d’utiliser un chiffon humide et un produit détergent neutre. Note : Après quelques lavages au lave-vaisselle, la couleur du ltre en aluminium peut être modi- ée. Cette variation de couleur n’indique pas de dysfonctionnement ni la nécessité de changer le ltre. Remplacement Le démontage du ltre à charbon est représenté sur la gure 6.55 Recyclage de l’emballage Pour la durée du transport, l’appareil a été emballé pour le protéger contre tout endommagement. Après le déballage, nous vous prions d’éliminer les éléments d’emballage d’une manière qui préserve l’environnement. Tous les matériaux utilisés pour l’emballage sont inoffensifs pour l’en- vironnement, ils peuvent être valorisés à 100 % : l Emballage extérieur en carton/ lm plastique l Coque en polystyrène expansé (PSE) exempt de CFC l Films et sacs en polyéthylène (PE)

FIN DE VIE DE L’APPAREIL

Si vous vous débarrassez de votre appareil, tranchez le câble d’alimentation avant de mettre l’équipement en décharge.

PROTECTION DE L’ENVIRONNEMENT

L’appareil porte le marquage préconisé par la directive européenne 2012/19/UE et la loi polonaise sur les appareils électriques et électroniques usagés, à savoir le sym- bole d’un container à ordures barré. Ce marquage indique qu’en n de vie, cet appareil ne peut pas être éliminé avec les autres ordures ménagères. L’utilisateur est tenu de le remettre à une entreprise de collecte des appareils électriques et électroniques. L’entreprise de collecte, par exemple le centre de col- lecte local, un magasin ou une collectivité municipale, mettent en place un système approprié qui permet l’écoulement de cet appareil. Il est important de procéder correctement à l’élimination des appareils électriques et électroniques an d’éviter des consé- quences néfastes pour la santé humaine et l’environnement découlant de la présence de constituants dangereux et de la mise en décharge et du traitement inappropriés de l’appareil. Déclaration du fabricant Le fabricant déclare ci-dessous que cet appareil remplit les exigences de base des directives euro- péennes suivantes : l de la directive de basse tension 2006/95/CE, l de la directive de compatibilité électromagnétique 2004/108/CE, l deladirectived’écoconception2009/125/CE c'est pourquoi l’appareil est marqué du sigle et a obtenu la déclaration de conformité qui doit être présentée aux organes de contrôle du marché. Garantie Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.
