KH 17384 E - Dunstabzugshaube AMICA - Kostenlose Bedienungsanleitung

Produkttyp	Wandhaube
Marke	Amica
Modell	KH 17384 E
Abmessungen (B x T x H)	60 cm x 50 cm x 100 cm (Schätzung)
Gewicht	Ca. 12 kg
Stromversorgung	220-240 V / 50 Hz
Motorleistung	200 W (Schätzung)
Beleuchtung	Unabhängig, Lampen nicht spezifiziert
Lüfterstufen	3 einstellbare Stufen
Betriebsarten	Abluft und Umluft
Fettfilter	Aluminium, spülmaschinenfest, mindestens einmal im Monat reinigen
Kohlefilter	Aktiv, Austausch alle 2 Monate (nur im Umluftbetrieb)
Abluftdurchmesser	120 mm oder 150 mm
Mindesthöhe über dem Kochfeld	Siehe Installationsanleitung (je nach Kochfeldtyp)
Haubenmaterial	Edelstahl
Installation	Wandmontage, über Gas- oder Elektroherd
Herkunftsland	Nicht angegeben
Energieklasse	Nicht angegeben
Geräuschpegel	Nicht angegeben
Garantie	Gemäß Garantiekarte
Pflege und Reinigung	Außen- und Innenflächen mindestens einmal im Monat reinigen; Fettfilter monatlich reinigen; Kohlefilter alle 2 Monate austauschen
Sicherheit	Nicht ohne Fettfilter verwenden; nicht unter der Haube flambieren; vor Wartung Netzstecker ziehen; Lüftungsnormen beachten

Häufig gestellte Fragen - KH 17384 E AMICA

Welche empfohlene Montagehöhe über dem Kochfeld?

Die Montagehöhe hängt vom Kochfeldtyp ab. Bei einem Elektroherd beachten Sie die technischen Daten des Geräts. Bei einem Gasherd halten Sie den in dessen Installationsanleitung angegebenen Abstand ein. Im Allgemeinen sollte die Haube 65 bis 75 cm über einem Elektroherd und 75 bis 85 cm über einem Gasherd installiert werden.

Wie reinige ich den Fettfilter?

Der Aluminium-Fettfilter sollte mindestens einmal im Monat gereinigt werden. Er kann in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel gewaschen werden. Nach einigen Spülmaschinengängen kann sich die Farbe des Filters ändern, was jedoch die Funktion nicht beeinträchtigt.

Wie oft muss ich den Kohlefilter austauschen?

Der Kohlefilter sollte mindestens alle 2 Monate ausgetauscht werden, bei intensiver Nutzung im Umluftbetrieb häufiger. Dieser Filter kann nicht gewaschen oder regeneriert werden.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, es ist strengstens verboten, die Haube ohne den montierten Aluminium-Fettfilter zu betreiben. Der Fettfilter hält Fettpartikel zurück und verringert die Brandgefahr.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Bei einigen Modellen muss ein Hebel im Inneren der Haube umgelegt werden (siehe Abbildung 8 im Handbuch). Im Umluftbetrieb wird die gefilterte Luft in den Raum zurückgeführt. Es wird empfohlen, ein Luftleitblech (falls vorhanden) zu installieren.

Was tun bei beschädigtem Netzkabel?

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Kann ich die Haube mit Scheuermitteln reinigen?

Nein, verwenden Sie keine Lösungsmittel, Alkohol, Scheuermittel oder raue Tücher. Verwenden Sie ein feuchtes Tuch und ein neutrales Reinigungsmittel, um die Oberflächen, insbesondere Edelstahl, zu reinigen.

Darf die Haube von Kindern benutzt werden?

Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung erhalten haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Welchen Abluftdurchmesser verwenden?

Der Abluftdurchmesser kann 120 mm oder 150 mm betragen. Verwenden Sie einen starren oder flexiblen Kanal mit Befestigungsschellen. Die Länge sollte 4 bis 5 Meter nicht überschreiten.

Wie entsorge ich die Haube am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Ziehen Sie den Netzstecker und geben Sie es bei einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) ab. Beachten Sie die örtlichen Vorschriften zum Umweltschutz.

BEDIENUNGSANLEITUNG KH 17384 E AMICA

BEDIENUNGSCANLEITUNG - KAMINHAUBE DE 40

NOTICE D'UTILISATION - HOTTE ASPIRANTE FR 48

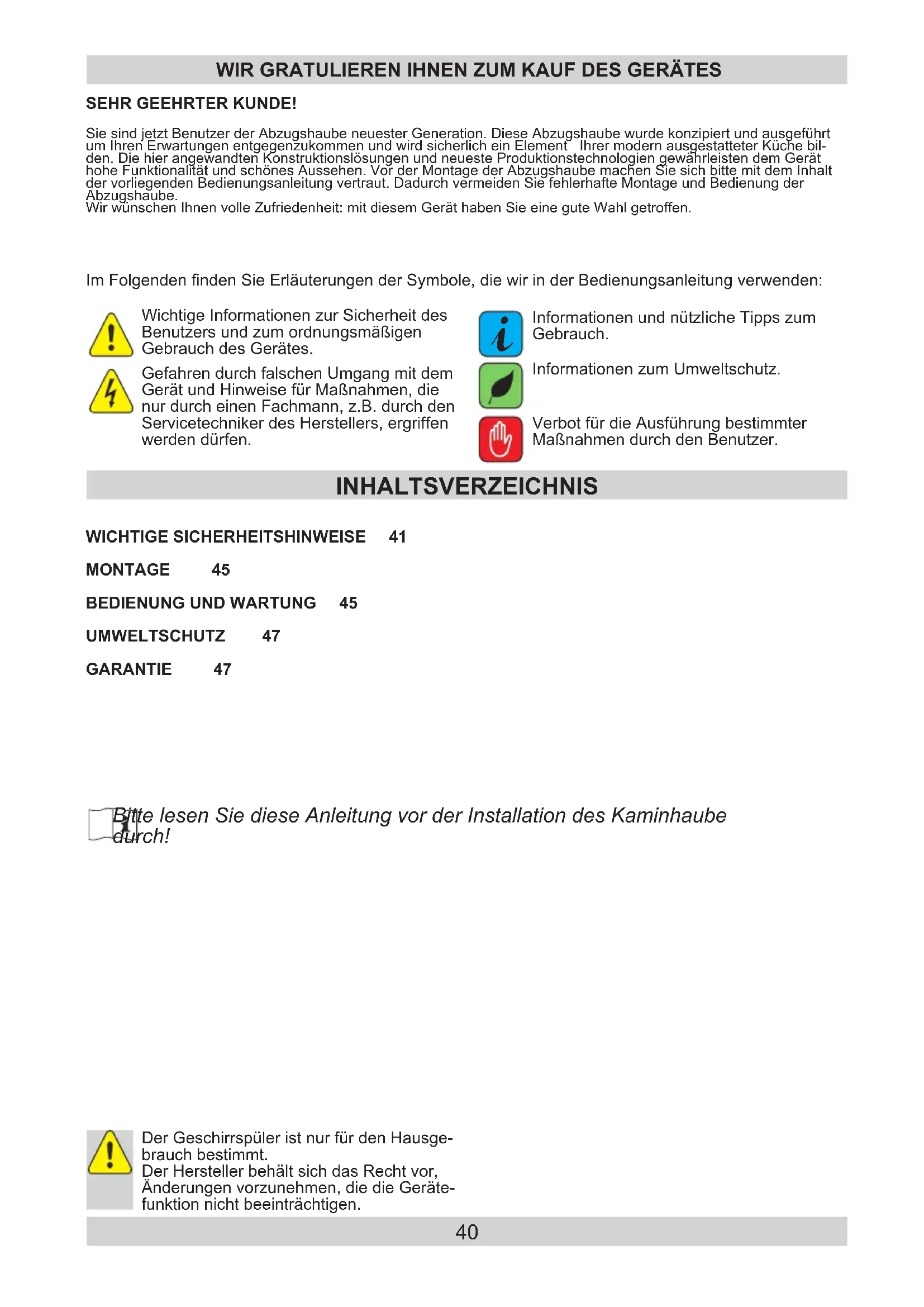

SEHR GEEHRTER KUNDE!

Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgeführrt um ihren Erwartungen entgegenzukommen und wird sichlich ein Element ihrer modern ausgestatteter Kuche bilden. Die hier angewandten Konstruktionslösungen und neuste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schones Aussehen. Vor der Montage der Abzugshaube machen Sie sichitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube.

Wir wünschen Ihnen volle Zufriedenheit: mit thisem Gerät haben Sie eine gute Wahl getroffen.

Im Folgenden finden Sie Erlauterungen der Symbole, die wir in der Bedienungsanleitung verwenden:

Wichtige Informationen zur Sicherheit des Benutzers und zum ordnungsmäßigen Gebrauch des Gerätes.

Gefahren durch falschen Umgang mit dem Gerät und Hinweise für Maßnahmen, die nur durch einen Fachmann, z.B. durch den Servicetechniker des Herstellers, ergriffen werden dürfen.

Informationen und nützliche Tipps zum Gebrauch.

Informationen zum Umweltschutz.

Verbot fur die Ausführung bestimmter Maßnahmen durch den Benutzer.

INHALTSVERZEICHNIS

WICHTIGESICHERHEITSHINWEISE 41

MONTAGE 45

BEDIENUNG UND WARTUNG 45

UMWELTSCHUTZ 47

GARANTIE 47

Bitten lesen Sie diese Anleitung vor der Installation des Kaminhaube durch!

Der Geschirrspulier ist nur für den Hausgebrauch bestimmt. Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.

Der Hersteller haftet nicht für die Schäden, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsanweisung angeführten Prinzipien sind.

Die Dunstabzugshaube dient zur Abführung von Gerüchen und Dämpfen. Verwenden Sie die Dunstabzugshaube nicht zu anderen Zwecken.

• Beim Abluftbetrieb muss die Dunstabzugshaube an einen entsprechenden Lüftungskanal angeschlossen werden (nicht an betriebsaktive Kamin-, Rauch- oder Abgaskanäle anschließen!). Es ist damit erforderlich, eine Leitung zur Abführung der Abluft nach außen zu installieren. Diese Abluftleitung (ein Rohr mit einem Durchmesser von 0 120 oder 150mm) sollte mindestens 4-5 m lang sein. Die Abluftleitung ist auch bei Teleskopund Möbeldunstabzugshauben bei Umluftbetrieb erforderlich.

• Beim Umluftbetrieb muss der Aktivkohlefilter installiert werden. In dieser Fall ist es nicht mehr erforderlich, die Leitung zur Abführung der Abluft zu installieren. Zu empfehlen ist dagegen die Montage des Umlenkblechs für die Abluft (nur bei Kaminabzugshauben).

Die Dunstabzugshaube verfügt über eine unabhängige Beleuchtung sowie einen Abluftventilator mit der Möglichkeit der Einstellung einer der mehreren Leistungsstufen.

WICHTIGESICHERHEITSHINWEISE

• Je nach der Version der Gerätes ist die Dunstabzugshaube für eine dauerhafte Anbrin-gung an einer vertikalen Wand über einem Gas-oder Elektroherd (Kaminabzugshauben und Universalabzugshauben); unter der Decke über einem Gas- oder Elektroherd (Inselab-zugshauben); an einer vertikalen Wand in einem Möbelstück über einem Gas- oder Elektroherd (Teleskop-und Möbeldunstabzugshauben) bestimmt. Vergewissern Sie sich vor der Montage, ob die Wand-oder Deckenkonstruk-tion fur die Montage der Dunstabzugshaube geeignet ist und stand-halten kann. Manche Modelle der Dunstab-zugshauben sind sehr-schwer.

Die Montagehöhe über dem Elektroherd ist im Produktdatenblatt (in der technischen Spezifikation des Gerätes) angegeben. Sollte in der Montageanleitung für Gasherde ein größter Abstand angegeben sein, so muss dies berücksichtigt werden (Abb. 1a/b/c).

• Vermeiden Sie offen Flammen unter der Dunstabzugshaube. Wenn Sie das Kochgeschirr von der Gaskochstelle nehmen, stellen Sie die Flamme zuvor auf Minimum. Sorgen Sie immer davon, dass die Flamme keinesfalls über das Kochgeschirr hinausragt, sonst kommt es zu unerwünschten Energieverlusten und zur gefährlichen Koncentration von Wärme.

Die Zubereitung der Gerichte mit Fetten muss stets unter Aufsicht erfolgen, da das überhitzte Fett sich Schnell selbst entzüden kann.

Vor jedem Filterwechsel oder vor Durchführung von Reparaturen trennen Sie das Gerät von der Stromversorgung, indem Sie den Stecker aus der Steckdoseziehen.

• Der Fettfilter der Dunstabzugshaube ist durchschnittlich alle zwei bis drei Wochen zu reinigen. Ein überfetteter Filter bedeutet Brandgebung!

• Sollten im Raum具有良好 sowohl die Abzugshaube als andere nicht mit Strom gespeiste Geräte (z.B. Öfen für flüssige Brennstoffe, Durchlauferhitzer, Thermen) betriebenen werden, muss für eine ausreichende Belüftung des Raumes (Luftzufuhr) gesorgt werden. Ein{sicherer Betrieb der Abzugshaube ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer, luftverbrauchender Geräte, der Unterdruck in ihrer direkten Höhe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht bei Umluftbetrieb der Dunstabzugshaube).

Die Dunstabzugshaube darf nicht als Stutzflache fur Personen, die sich gerade in der Kuche befinden, genutzt werden.

Die Dunstabzugshaube sollte sowohl von außen als auch von innen oft (MINDESTENS EINMAL PRO MONAT, unter Bechtung der in dieser Gebrauchsanweisung angegebenen Hinweise zur Wartung des Gerätes) gereinigt werden. Bei Nichtbeachtung der Grundsätze, die die Reinigung der Dunstabzugshaube und den Filterwechsel betreffen, entstehen Brandgefahr. Der Hersteller übernimmt keine Haftung für eventuelle Schäden oder Brände, die durch das Gerät verursacht wurden und sich aus der Nichtbeachtung der in dieser Gebrauchsanweisung angegebenen Hinweise ergeben.

Wird das Netzkabel beschädigt, muss es von einem Fachmann repariert werden.
Das Gerät muss problemos vom Stromnetz zu trennen sein, indem man den Stecker herauszieht oder den zweipoligen Schalter betägt.

Das Gerätarf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperslichen, Sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrenene sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei dess, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen.

• Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedieren. Erlauben Sie den Kinder nicht mit dem Gerät zu speiten.

• Prufen Sie, ob die auf Typenschild gemachten Angaben zur Spannung den örtlichen Parametern der Stromversorgung entsprechen.
  Daas Netzkabel vor der Montage ausrollen und begradigen.
  Vorsicht! Verpackungsmaterialen (Kunststoffbeutel und Styropor) können gefährlich sein! Halten Sie diese von Kindern fern! Erstickungsgefahr!

• ACHTUNG: Vor Anschluss der Dunstabzugshaube ans Stromnetz muss immer kontrolliert werden, ob das Netzkabel ordnungsmäßig installiert und während der Montagearbeiten durch die Dunstabzugshaube NICHT eingeklemmt wurde. Es ist empfehlenswert, das Funktionstüchtigkeit der Dunstabzugshaube vor der Ergeinfung der Montagemaßnahmen zu überprüfen.
  Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

• Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.
  In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
• WARNING! erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

Montage

Die Montage wurde Schritt fur Schritt auf den Abbildungen 3... gezeigt.

Einstellung des Abluftbetriebs der Dunstabzugshaube

Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgeführt. Dabei sollen eventuell bestehende Kohleaktivfilter entfernt werden. Die Abzugshaube schlieben Sie an das Abzug sloch mit einem fixen oder flexiblen Rohr 120 mm (im Fachhandel erreichbar) an. Der Anschluss sollte von einem qualifizierten Fachmann durchgeführt werden.

Einstellung des Umluftbetriebs der Dunstabzugshaube

In dieser Option kehrt die gefiltrte Luft über die auf beiden Seiten des oberen Kamin befindlichen Offnungen in den Raum zurück. Bei dieser Einstellung ist ein Aktivkohlefilter zu installieren Und es ist empfehlenswert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach dem Modell).

In ausgewählten Modellen der Universalabzugshauben muss der Hebel in der Dunstabzugshaube umgestellt werden (Abb. 8), damit das Gerät vom Abluft- auf den Umluftbetrieb wechseln kann. Die gereinigte Luft keht über die im oberen Bereich des Gerätes befindlichen Offnungen in den Raum zurück.

Beim Umluftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr zur Abführung der Abluft montiert werden. Das andere Rohrende ist in den Raum zu halten, dadurch erfolgt die Abführung der gefilterten Luft.

Geschwindigkeit der Lufters

Unter normalen Bedingungen und bei geringer Koncentration der Dämpfe wird geringe und mittlere Geschwindigkeit empfohlen. Die hochste Geschwindigkeit (TURBO) sollte dagegen nur bei hoher Koncentration der Dämpfe, z.B. beim Braten oder Grillen, genutzt werden.

BEDIENUNG UND WARTUNG

Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4a)

0 - Ein-/ Ausschalter. Drücken Sie diese Taste, um das Gerät ein- bzw. auszuschalten.

• Betrieb des Gerätes mit geringer Drehzahl und Abzugsleistung
• Betrieb des Gerätes mit mittlerer Drehzahl und Abzugsleistung
• Betriebsdes Gerätes mit hoher Drehzahl und Abzugsleistung
• Beleuchtung ein-/ausschalten

Wartung

Durch die regelmäßige Wartung und Reinigung ist guter und fehlerfreier Betrieb und optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivfilter sind weitere Hinweise des Herstellers zu beachten.

Alufettfilter

Reinigung

Der Aluminiumfettfilter sollte bei einem üblichen Betrieb der Dunstabzugshaube jeder Monat im Geschirrspüler oder per Hand mit einem feinen Reinigungsmittel oder flüssiger Seite gereinigt werden.

Wechsel

Die Demontage des Aluminiumfettfilters wurde in der Abbildung 5 gezeigt.

In manchen Modellen wurde ein Akrylfilter eingesetzt. Dieser ist mindestens alle zwei Monate oder haufter bei einem durchaus intensiven Gebrauch zu wechseln.

Kohlefilter (nur in der Version mit dem Umlaufbetrieb)

Das Aktivkohlefilter wird ausschließlich im Umluftbetrieb verwendet.

Das Aktivkohlefilter kann Gerüche so lange absorbieren bis es gesättigt ist. Eine Reinigung ist nicht möglich, ein Austausch muß regelmäßig - mindestens einzelmal alle zwei Monate, bei starker Beanspruchung auch früfiger - erfolgen.

Austausch

Die Demontage des Aktivkohlefilters wurde in der Abb. 6 gezeigt.

Reinigung

Normale Reinigung der Dunstabzugshaube:

• Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch Wasserstrahl.
• Verwenden Sie weder Lösemittel noch Alkohol, weil die lackierten Oberflächen dadurch matt werden können.
• Verwenden Sie keine atzenden Stoffe, insbesondere bei der Reinigung von Oberflächen aus nichtrostendem Stahl.
• Verwenden Sie keine harten, rauen Reinigungstücher

Es wird empfohlen, einen feuchten Lappen mit mildem Reinigungsmittel zu verwenden.

Achtung: Nach mehrerer Reinigungen in der Spülmaschine kann sich die Farbe des Alufettilters ändern. Diese Farbänderung bedeutet keine Funktionseinschänkung, das Alufettfilter muss nicht ausgetauscht werden.

Entsorgung der NeugeräteVerpackung

Das Gerät wird durch seine Verpackung gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entstehen. Unsere Verpackungen werden aus umweltfreundlichen Ma

terialien hergestellt, die wiederverwertbar sind:

• Außenverpackung aus Pappe/Folie
• Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
  Folien und Säcke aus Polyethylen (PE)

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegelschlösner entfernen oder unbrauchbar machen - Soverhindern Sie, dass sich spielende Kinder im Gerätselbst einsperren können Der Versorgungleitungsaustausch- der Y-Typ

Anschluß Wenn die Versorgungsleistung beschädigt wird, muss sie ausgetauscht werden Der Austauscharf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektro-nikaltgeräte mit dem Symbol einer durchgekreuzten Müll-tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro-nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäß Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektrischen und elektronischen Altgeräten verhinn- dert eventuelle Gesundheitschäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo-nierung und Verarbeitung solcher Geräte resultieren.

GARANTIE

Garantie

Garantieleistung entsprechend der Garantiekarte.

Der Hersteller leht eine Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert.

CE-Konformitätserklarung

Der Hersteller theses Produktes erklart hiermit in alleiniger Verantwortung, dass theses Produkt den einschlagigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

Niederspannungsrichtlinie 2006/95/EG,
Elettromagnetische Verträgelichkeit 2004/108/EG,
ErP-Richtlinie 2009/125/EG

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur

Einsichtnahme durch die zuständigen Marktüberwachungsbehörden
