NAVODILA ZA UPORABO KH 17384 E AMICA

Napomene vezane uz uporabu uredaja.

Informaci o zašiti okoliša.

Zabrana obavljanja odreedenih aktivnosti od strane korisnika.

SADRžAJ

VAZNE SIGURNOSNE INFORMACIJE 65

INSTALACIJA UREDAJA 69

UPORABA I ODRZAVANJE 69

ZASTITA OKOLIŠA 71

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 71

Preporucena je uporaba vlažne krpe i neutralnih sredstava za pranje.

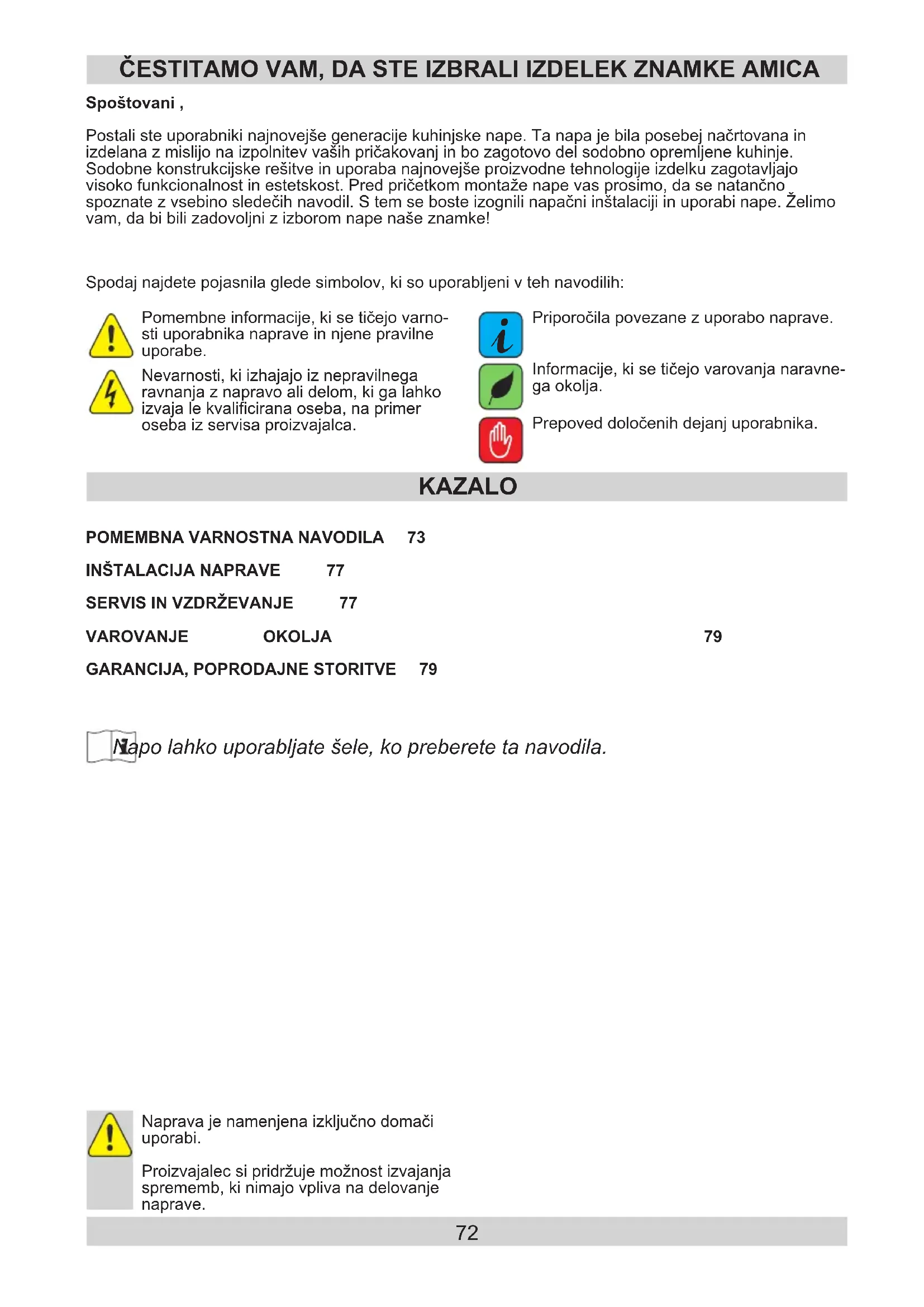

Postali ste uporabniki majnovejse generacije kuhinjske nape. Ta napa je bila posebej načrtovana in izdelana z mislijo na izpolnitev vaših pričakovanj in bo zagotovo del sodobno opremljene kuhinje. Sodobne konstrukcijski resitve in uporaba majnovejse proizvodne tehnologije izdelku zagotavljajo visoko funkcionalnost in estetskost. Pred pričétkom montaže nape vas prosimo, da se natančno spoznate z vsebino sledečih navodil. S tem se boste izognili napacni instalaciji in uporabi nape. Želimo ham, da bi bili zadovolji n izborom nape nase znamke!

Spodaj najdete pojasnila glede simbolov, ki so uporabljeni v teh navodilih:

Pomembne informacije, ki se ticejo varnosti uporabnika naprave in njene pravilne uporabe.

Nevarnosti, ki izhajajo iz nepravilnegaravnanja z napravo ali delom, ki ga Iahko izvaja le kvalificirana oseba, na primer oseba iz servisa proizvajalca.

Priporocila povezane z uporabo naprave.

Informacione, ki se ticejo varovanja naravnegaga okolja.

Prepoved dolocenih dejanj uporabnika.

KAZALO

POMEMBNA VARNOSTNA NAVODILA 73

INSTALACIJNA NAPRAVE 77

SERVIS IN VZDRZEVANJE 77

VAROVANJE OKOLJA

GARANCIJA,POPRODAJNE STORITVE 79

79

Napo Iahko uporabljate šele, ko preberete ta navodila.

Naprava je namenjena izključno domači uporabi.

Proizvajalec si pridržuje moznost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Proizvajalec nenosi nobene odgovornosti za eventualnoskodo ali pozare, ki bi jih lahko izdelek povzrociI ob neupoštevanju nasvetov, podanih v spodnjih navodilih.

Kuhinjska napa služi odzračevanju kuhinjskih dimov. Ni primerna za uporabo v druge namene.

Napa, ki je name-njena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva instalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina cevovoda (najpogosteje cev Ø 120 ali 150mm) ne sme biti daljša od 4-5 m. Odvodna cev je potrebna tudi pri otočnih in vgradnih napah obtočne razlicice.

Obtočna napa zahteva instalacijo filtra na osnovi aktivnega oglja. V tem primerus ni potrebna instalacija odvodne zračne cevi, pri poroča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

K napi spada neodvisna osvetlitev in izvlechni ventilator z moznostjo nastavitve ene izmed nekaj obratovalnih hitrosti.

• Odvisno od razlicice izdelka, je napa na-menjena trdni pritrditvi na vertikalni steni nad plinskim ali elektrichnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali elektrichnim štedilnikom (otočne nape); na vertikalni steni v pohišteni vgradnji nad plinskim ali elektrichnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.

Višina montaže izdelka nad elektronsko plošco je podana v podatkovni kartici izdelka (tehnici specifikaciji izdelka). Če je pri navodilih za instalacijo plinskih izdelkov podana vecja razdalja, je to treba upostevati (Slika 1a/b/c).

Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odomikanjem posod iz stedilnika pa je potrebno ogenj zmanjsati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroci neželeno izgubo energia in nevarno koncentracijo toplote.

Jedi kuhane na maschobi morajo biti pod stalnim nadzorom, saj se lahko pregretama maschoba_hitro vname.

Pred vsakrsnim cisjcenjem, zamenjavo filtra ali pred zaetkom popravljalnih del, je poTrebno vtikač izklopiti iz vtičnice.

Maščobni filter kuhinjske nape je po-trebno Čistiti vsaj enkrat mesećno, saj se lahko filter, Če je prežet z maščobo xhitro vname.
- Ce se v prostoru poleg nape uporablja druge naprave breze elektricnega napajanja (npr. peci na tekoca go-riva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilaci-jo (pritok zraka). Varna uporaba je možna, kadar pri istorcasnem delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mesti instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtročna kuhinjska napa).
Napa ljudem v kuhinji ne sme sluziti kot povrsina za oporo.

Potrebno je cistiti tako zunanjost nape kot njeno notranjost (VSAJ ENKRAT MESECNO, z upoštevanjem nasvetov, ki se tičejo vzdřěvanja, podanih v spodnjih navodilih). Neupoštevanje pravil, ki se tičejo nape oz. menjave filtrov lahko povzroci možnost požara.

Ce je elektricna povezava poškodovana, mora biti zamenjana v specializiranem servisu.

Potrebno je zagotoviti moznost izklopanaprave od elektricnenapeljave, bodisi z odklopom vtikača ali izklopom dvopolnegastika.

Naprava ni namejena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihičnozmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razenČe se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovovarnost.

Posebej je treba paziti, da naprave ne bi uporabljali otroci brez nadzora odgovornih oseb.
Preveriti je potrebno, ce napetost podana na znakovni tablici odgovarja parametrom napajalnegamesta.
Pred montažo je elektrichi prevodnik potrebno razviti in porav-nati.
Pozor! Embalažne materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.
POZOR: vednoprden napo povežemo je potrebno preveriti,ce je bil napajalni kabelpravilno namescen in Nibil v tekun montaze preschipjen ali prepognjen. Ne povezujte napravez elektrichno napeljavopred koncem montaze.
Uporaba nape brez montaže alminija-stih maščobnih filtrov je prepovedana.
- Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).

V teku nameščanja tehnicnih sredstev in sredstev odtoka dime in hlapov, ki se ticejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.

POZOR! Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzrocijo nevarnost zdravju aliŽiviljenju.

Montaža

Montaza naprave je korak po koraku prikazana na slikah st. 3...

Nastavitev odzračevalnega načina delovanja nape

Med odzracevalnim nacinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oglja. Napa je povezana z odvodno cevjo, ki zrak odvaja ven s pomocjo trdne ali elasticne cevi premera 150 ali 120~mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah instalacijskimi materiali.

Povezavo mora narediti kvalificiran instalater.

Nastavitev delovanja nape z obtočnim načinom delovanja

Pri tem načinu delovanja se prefiltriran zrak ponovno vrne v prostor prek obojestranskih odprtin na zgornji cevi za odvajanje zraka.

Pri tej nastavitvi se mora namestiti filter na podstavi aktivnega oglja oz. se priporoça montaza usmerjevalnika odvajanza zraka (dostopnost odvisna od modela).

Pri izbranih modelih univerzalinih nap je potrebno preklopiti vzvod na notranji strani nape (Slika 8), da bi preklopili način delovanja iz odzracevalnega na obtočnegа. Ocisćen zrak se v prostor vrne prek odprtin, ki se nahajajo na zgornjem delu naprave.

Vgradne in teleskopske nape, ki delujejo v obtocenem nacinu zahevajo montazo odtocne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Hitrost ventilatorja

Najnižja in srednja hitrost se uporablja pri normal-nih pogojih oz. pri majhni količini dima, majviša hitrost pa njatuporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali prazenju.

SERVIS IN VZDRŽEVANJE

Upravljanje nape je mogoče prek kontrolnega panela (Slika 4)

• Polja -sluzijoregulciji hitrosti ventilatorj v seriji od 1 do 3,
• Polje za osvetlitev - sluzi za vkljucitev in izkljucitev luci pri napi, neodvisno od delovanja motorja.

Vzdrževanje

Redno vzdrrzevanje in cischenje naprave zagotavlja dobro delovanje nape brez okvar in podaljsa njeno ziviljensko dobo. Potrebno je biti posebej pozoren, da se mascobni filter in filter z aktivnim ogljem cisti inmenja v skladu s priporocili proizvajalca.

Kovinski maščobni filter

Cischenje

Aluminijasti mascobni filter mora biti pri normalnem delovanju nape ocišen v pomivalnem stroju s pomocjo neznegadetergenta ali tekocega mila.

Menjava

Demontaža aluminijastega mascobnegafiltra je pri-kazana na sliki 5.

Pri nekaterih modelih je namescen akrilni filter. Potrebno ga je menjati vsaj enkat na dva meseca ali pogosteje v primerus izjemno intensivne uporabe.

Filter z aktivnim ogljem (namescen le v primeru obtoche nape)

Delovanje - Filter z aktivnim ogljem se nameska izkliquncno takrat, kadar napa ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zaicenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva mesea ali pogosteje v primuru izjemno intenzivne uporabe.

Menjava

Demontaža masčobnega filtrazaktivnimogljem je prikazana na sliki 6.

Osvetlitev

Zamenjava luci je prikazana na sliki 7. Namestiti je potrebno zarnice / halogenske zarnice / diodne module taksnih parametrov, kakrsni so pri tistih, ki so bilv napravo namesceni tovarnisko. Ce slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblascenem servisu.

Ciscenje

Obicajno cijscenje nape:

Ne uporabljaje mokrih krp ali gobic, niti vode.
- Ne uporabljaje topil ali alkohola, saj lahko ti povzrocijo, da polakirana povrsina postane matirana.
Predvsem za cisichenje povrsine izdelane iz nerjavecega jekla ne uporablajte korozivnih snovi.
Ne uporabljajte trde, grobe krpe

Priporoça se uporaba vlaze krpe ali razlichnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahkobarva aluminijastega filtra spremeni. Spremembabarve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra.

Reciklaza embalaze

Naprava je bila za cas
transporta zacitena pred
poskodovanjem.

Prosimo, da po razpakiranju naprave odstranite elemente embalaze na nacin, ki ne ogroza okolja. Vsi materiali, uporabljeni za

embalazo, so okolju prijazni, v celoti jih je mozno reciklirati:

Zunanja embalaza iz kartona/ folije
Oblika iz polistirenske (PS) pene brez CFC
- Folija in vrečke iz polietilena (PE)

UMIK IZ UPORABE

Če izdelka ne bomovec uporabljali, moramopreden ga zavržemo izuporabljenega materialaodrezati elektricni kabel. Ta naprava je oznacena skladno z evropsko direktivo 2002/96/EU in poljskim

zakonom o opadni elektrichi in elektronski opremi s precrtanim zabojnikom za opadke.

Taka oznaka obvesca, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodiniskimi opadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje opadne elektricne in elektronske opreme. Ti zbiralci opadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni system, ki omogoca sprejem te odrabljene opreme.

Ustrezno ravnanje z opadno elektricno in elektronsko opremo pomaga prepreci t i skodljive posledice, izhajaoce iz prisotnosti v njej nevarnih sestavin in iz neustrezega skladišcenja in predelave take opreme.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve skladno z garancijskim listom.

Proizvajalec ne odgovarja za morebitno skodo zaradi nepravilnegra ravnanja z izdelkom.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropsikh direktiv:

• nizkonapetostne direktive 2006/95/ES,
  direktive o elektromagnetni združljivosti 2004/108/ES,
  direktive o okoljsko primerni zanovi 2009/125/ES,

in zato je bil izdelek oznacen z oc. je bila zanj izdana deklaracija skladnosti, ki je bila dostopna organom, ki nadzorujujeo trzisce.
