MODE D'EMPLOI TRO420BC BLACK & DECKER

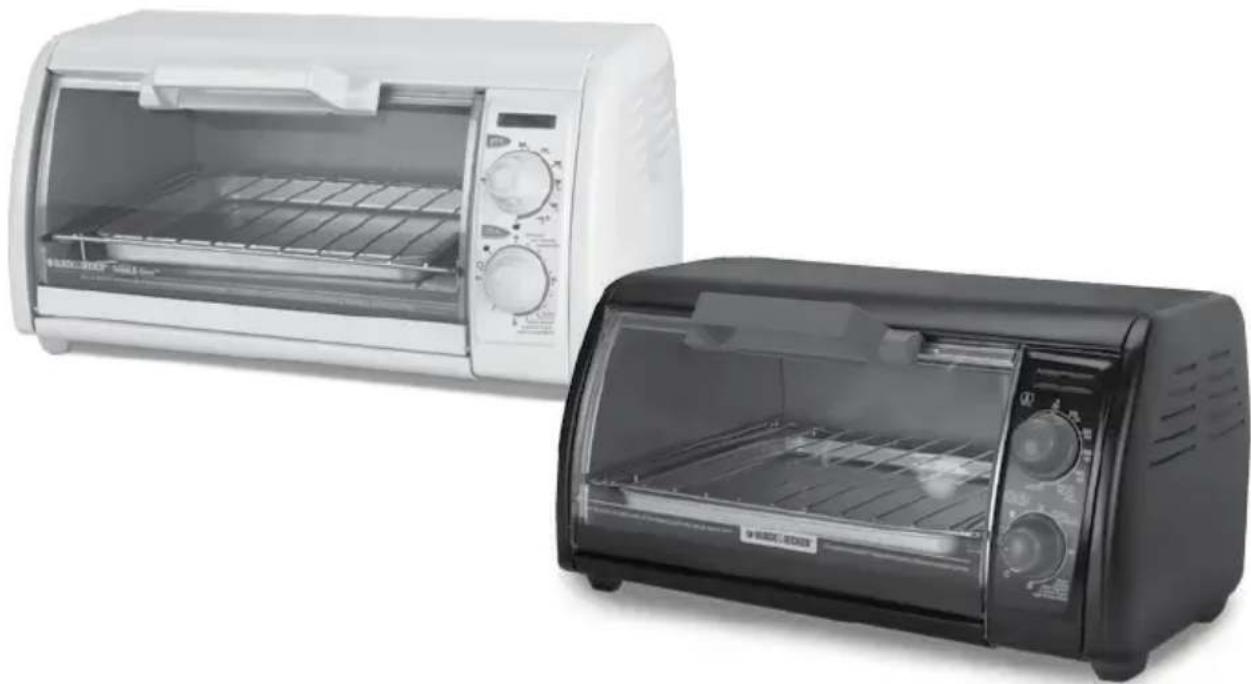

Countertop Oven/Broiler Four-rôtissoire de comptoir Model Modèle

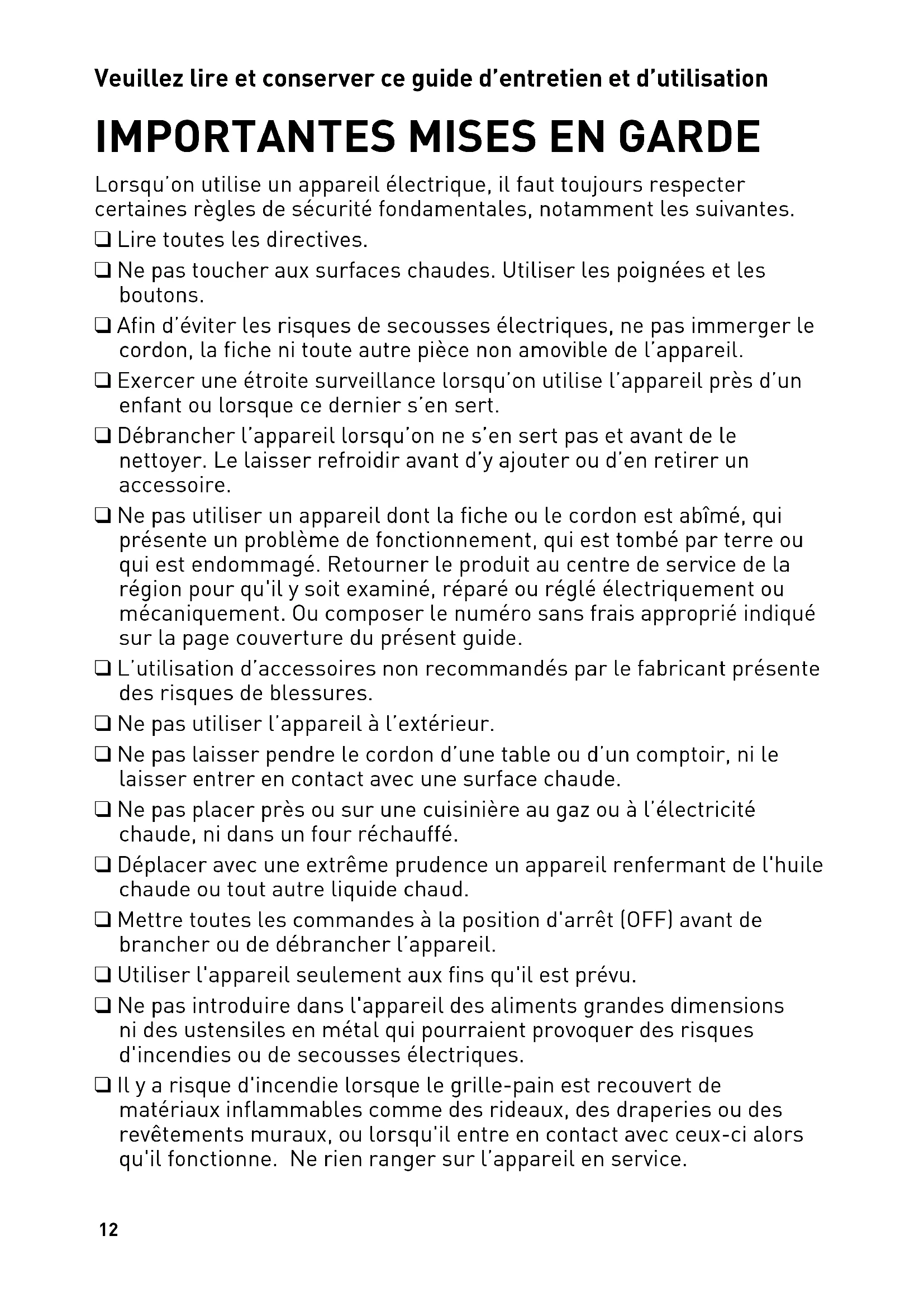

Lorsqu’on utilise un appareil électrique, il faut toujours respecter certaines règles de sécurité fondamentales, notamment les suivantes. ❑ Lire toutes les directives. ❑ Ne pas toucher aux surfaces chaudes. Utiliser les poignées et les boutons. ❑ Afin d’éviter les risques de secousses électriques, ne pas immerger le cordon, la fiche ni toute autre pièce non amovible de l’appareil. ❑ Exercer une étroite surveillance lorsqu’on utilise l’appareil près d’un enfant ou lorsque ce dernier s’en sert. ❑ Débrancher l’appareil lorsqu’on ne s’en sert pas et avant de le nettoyer. Le laisser refroidir avant d’y ajouter ou d’en retirer un accessoire. ❑ Ne pas utiliser un appareil dont la fiche ou le cordon est abîmé, qui présente un problème de fonctionnement, qui est tombé par terre ou qui est endommagé. Retourner le produit au centre de service de la région pour qu'il y soit examiné, réparé ou réglé électriquement ou mécaniquement. Ou composer le numéro sans frais approprié indiqué sur la page couverture du présent guide. ❑ L’utilisation d’accessoires non recommandés par le fabricant présente des risques de blessures. ❑ Ne pas utiliser l’appareil à l’extérieur. ❑ Ne pas laisser pendre le cordon d’une table ou d’un comptoir, ni le laisser entrer en contact avec une surface chaude. ❑ Ne pas placer près ou sur une cuisinière au gaz ou à l’électricité chaude, ni dans un four réchauffé. ❑ Déplacer avec une extrême prudence un appareil renfermant de l'huile chaude ou tout autre liquide chaud. ❑ Mettre toutes les commandes à la position d'arrêt (OFF) avant de brancher ou de débrancher l’appareil. ❑ Utiliser l'appareil seulement aux fins qu'il est prévu. ❑ Ne pas introduire dans l'appareil des aliments grandes dimensions ni des ustensiles en métal qui pourraient provoquer des risques d'incendies ou de secousses électriques. ❑ Il y a risque d'incendie lorsque le grille-pain est recouvert de matériaux inflammables comme des rideaux, des draperies ou des revêtements muraux, ou lorsqu'il entre en contact avec ceux-ci alors qu'il fonctionne. Ne rien ranger sur l’appareil en service.13 ❑ Ne pas nettoyer l'appareil avec des tampons métalliques abrasifs. Ces derniers peuvent s'effriter et entrer en contact avec les composants électriques de l'appareil, ce qui présente un risque de secousses électriques. ❑ Bien surveiller lorsqu'on utilise des plats qui ne sont pas en métal ni en verre. ❑ Ne rien ranger d'autre que les accessoires recommandés par le fabricant dans l'appareil lorsqu'il ne sert pas. ❑ Ne pas placer l’un des matériaux suivants dans le four : du papier, du carton, de la pellicule plastique et d’autres matériaux du genre. ❑ Éviter de recouvrir le plateau à miettes ou toute autre pièce de l'appareil de papier métallique car cela présente des risques de surchauffe. ❑ Pour arrêter le grillage, le rôtissage ou la cuisson, régler les commandes à la position d’arrêt (OFF). ❑ Faire preuve d’une extrême prudence lorsqu’on retire le plateau ou qu’on jette de la graisse chaude. CONSERVER CES INSTRUCTIONS. L'appareil est conçu pour une utilisation domestique seulement.14

FICHE MISE À LA TERRE

Par mesure de sécurité, le produit comporte une fiche mise à la terre qui n’entre que dans une prise à trois trous. Il ne faut pas neutraliser ce dispositif de sécurité. La mauvaise connexion du conducteur de terre présente des risques de secousses électriques. Communiquer avec un électricien certifié lorsqu’on se demande si la prise est bien mise à la terre. CORDON ÉLECTRIQUE a) Le cordon d’alimentation de l’appareil est court afin de minimiser les risques d’enchevêtrement ou de trébuchement. b) Il existe des cordons d’alimentation ou de rallonge plus longs et il faut s’en servir avec prudence. c) Lorsqu’on utilise un cordon de rallonge, il faut s’assurer que :

1) la tension nominale du cordon d’alimentation ou de rallonge soit au moins

égale à celle de l’appareil, et que;

2) le cordon soit placé de sorte qu’il ne soit pas étalé sur le comptoir ou la

table d’où des enfants pourraient le tirer, ni placé de manière à provoquer un trébuchement par inadvertance. Lorsque l’appareil est de type mis à la terre, il faut utiliser un cordon de rallonge mis à la terre à trois broches. VIS INDESSERRABLE

Avertissement : L’appareil est doté d’une vis indesserrable empêchant

l’enlèvement du couvercle extérieur. Pour réduire les risques d’incendie ou de secousses électriques, ne pas tenter de retirer le couvercle extérieur. L’utilisateur ne peut pas remplacer les pièces de l’appareil. En confier la réparation seulement au personnel des centres de service autorisés. Note : Lorsque le cordon d’alimentation est endommagé, il faut le faire remplacer par du personnel qualifié ou, en Amérique latine, par le personnel d’un centre de service autorisé.15 Le produit peut différer légèrement de celui illustré.

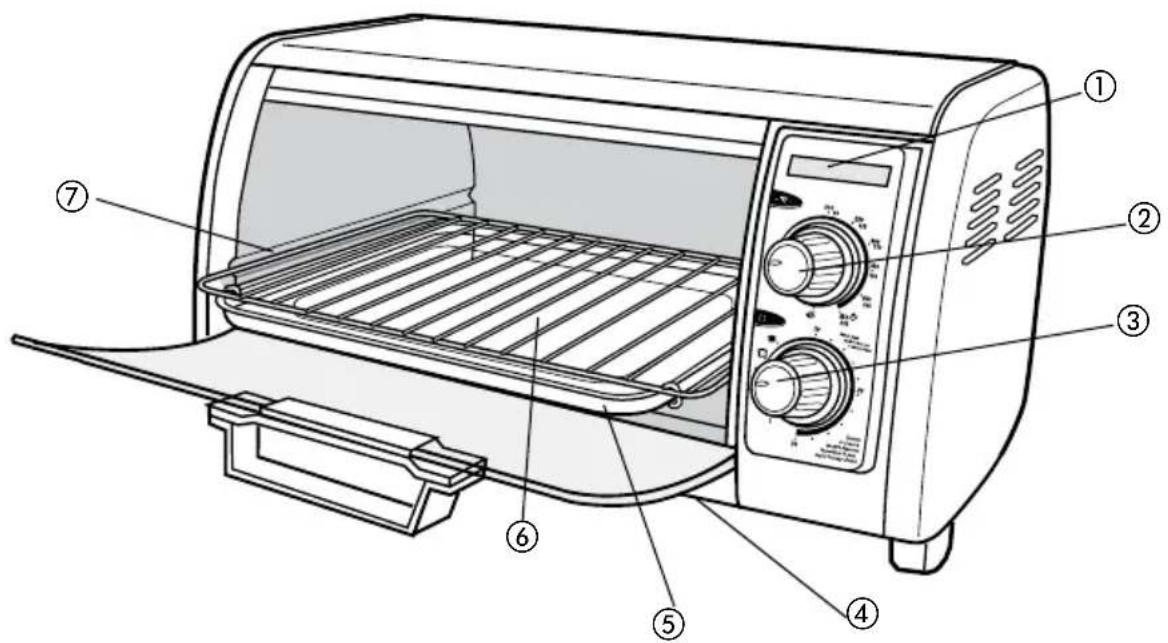

1. Témoin de fonctionnement

† 2. Sélecteur de température (pièce n° TRO420C-01) † 3. Sélecteur de minuterie/grillage ( ) avec réglage de fonctionnement continu

) (pièce n° TRO420C-02)

4. Plateau à miettes basculant (sous l'appareil)

† 5. Plat de cuisson/lèche frite (pièce n° TRO420C-03) † 6. Grille coulissante (pièce n° TRO420C-04)

Remarque : † indique que la pièce est remplaçable par l’utilisateur/amovible

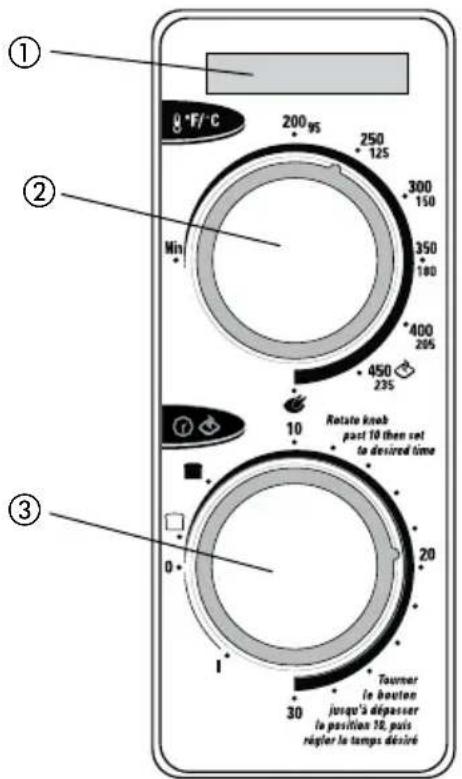

1. Témoin de fonctionnement

2. Sélecteur de température

3. Sélecteur de minuterie/grillage (

avec réglage de fonctionnement continu (

Important : Lorsque vous utilisez la fonction minuterie/grillage , toujours tourner le sélecteur de façon à dépasser la marque 10, puis le tourner de nouveau jusqu’au réglage souhaité. B16 Utilisation L'appareil est conçu pour une utilisation domestique seulement.PRÉPARATIFS• Retirer tous les matériaux d'emballage et toute étiquette.• Sortir la grille et le plat du four.• Les laver dans de l'eau savonneuse, les rincer et les assécher à l'aide d'un chiffon ou d'un essuie-tout.• Remettre la grille en place dans le four.• Choisir un emplacement pour l'appareil. Celui-ci ne doit pas se trouver sous des armoires ni trop près d'un mur afin de laisser la chaleur circuler sans endommager l'espace de comptoir.• Brancher l'appareil dans une prise de courant.GRILLAGE Il n'est pas nécessaire de réchauffer l'appareil pour le grillage.1. S'assurer que le sélecteur de température se trouve à la position de grillage 2. Ouvrir la porte du four.3. Insérer la grille coulissante.4. Déposer la tranche de pain directement sur la grille coulissante et refermer la porte.5. Régler le sélecteur de grillage au degré voulu. Afin d'optimiser les résultats, choisir le réglage moyen pour le premier cycle, puis le régler au goût. Le témoin de fonctionnement s'allume et il reste allumé pendant le cycle de grillage. À la fin du cycle de grillage, un timbre se fait entendre, le four s'éteint automatiquement et le témoin s'éteint.Important : Lorsque vous utilisez la fonction minuterie/grillage , toujours tourner le sélecteur de façon à dépasser la marque 10, puis le tourner de nouveau jusqu’au réglage souhaité.6. Ouvrir la porte du four et, à l'aide d'une poignée ou de mitaines isolantes, faire glisser la grille hors du four afin de retirer l'aliment.Conseils utiles• Pour arrêter le cycle de grillage, déplacer le sélecteur du degré de grillage à la position d'arrêt (

• Quand on fait d'autres rôties inmédiatement après un cycle de grillage, baisser légèrement le sélecteur de degré de grillage.

• Pour obtenir les meilleurs résultats lorsque vous procédez à des cycles d’utilisation consécutifs, permettez à l’appareil de refroidir brièvement entre chaque cycle de grillage. CUISSON

1. Consulter le guide plus bas pour l'aliment à cuire (page 16).

Note : Afin d'optimiser les résultats pour la cuisson, toujours réchauffer le four pendant 8 minutes à la température voulue.

2. Régler le sélecteur à la température voulue.

Important : Il faut régler la minuterie ou choisir la position de fonctionnement continu

) pour activer le four.

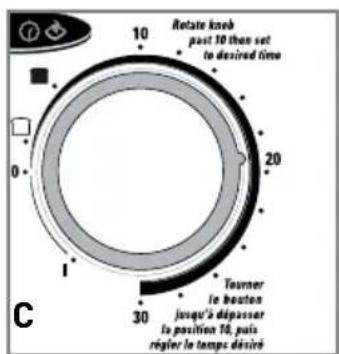

3. Régler la minuterie à la durée voulue (comprenant le temps

de réchauffage) ou choisir la position de fonctionnement continu ( ) (C). Important : Lorsque vous utilisez la fonction minuterie/grillage , toujours tourner le sélecteur de façon à dépasser la marque 10, puis le tourner de nouveau jusqu’au réglage souhaité. Conseil pratique : Si vous désirez contrôler la durée de cuisson ou cuire vos aliments plus de 30 minutes, régler la minuterie au mode fonctionnement continu (

• Le témoin de fonctionnement s'allume et il reste allumé pendant le cycle de cuisson.

• Les éléments chauffants s'allument et s'éteignent pour maintenir la température.

4. On peut cuire les aliments de deux façons :

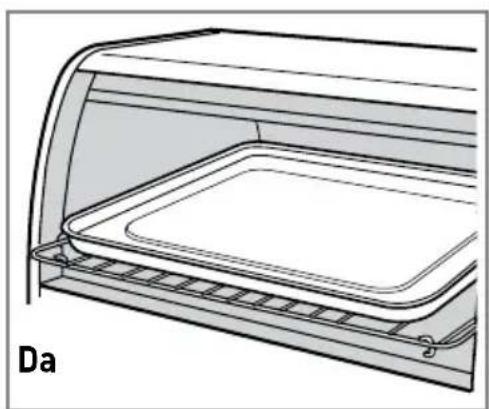

• dans le plat de cuisson déposé directement sur la grille (Da) OU;

• directement sur la grille en se servant du plat de cuisson comme lèchefrite sous la grille coulissante en l'insérant dans les rails de soutien (Db).

Da18 Note : S'assurer que le dessus de l'aliment se trouve à au moins 3,81 cm (1½ po) des éléments supérieurs.

5. Refermer la porte du four.

6. Faire cuire selon les directives de la recette ou de l'emballage de l'aliment et vérifier

la cuisson au bout de la durée minimale.

7. Une fois le cycle de cuisson terminé, la clochette se fait entendre. Mettre le sélecteur

de minuterie/grillage à la position d’arrêt ( ). Le témoin de fonctionnement s’éteint.

8. Ouvrir la porte du four et, à l'aide d'une poignée ou de mitaines isolantes, faire glisser

la grille hors de l'appareil afin de retirer l'aliment.19 ALIMENT QUANTITÉ TEMPÉRATURE/ DIRECTIVES DURÉE Morceaux Capacité 191 °C (375 °F) Faire cuire jusqu’à ce de poulet du plat De 40 à 55 min que le température de (de 1 à 4 le poulet atteigne morceaux) 82 °C (180 °F) sur un thermomètre à viande Jambon, Capacité du 163 °C (325 °F) Cuire jusqu'à la côtelettes plat de cuisson cuisson voulue. de porc (de 1 à 4 ou d’agneau, côtelettes ou darnes ou darnes) filets de poisson Biscuits De 4 à 6 suivre les Placer dans le plat (recettes ou biscuits instructions de cuisson sur la grille. réfrigérés) de la recette Cuire jusqu’à ce qu’ils ou de soient cuits et dorés l’emballage au goût. Biscuits, petits Capacité du suivre les Placer dans le plat de pains mollets plat de instructions cuisson sur la grille. (recettes ou cuisson de la Cuire jusqu’à ce qu’ils réfrigérés) recette ou soient cuits et dorés de l’emballage au goût. Pommes de De 1 à 6 204 °C (400 °F) Laver, percer les terre ou patates pommes de De 60 à 75 min pommes de terre et sucrées terre moyennes placer directement sur la grille. Frites congelées, Capacité du suivre les Placer dans le plat rondelles plat de instructions de cuisson sur la grille. d'oignons cuisson sur l’emballage Tourner une fois et autres articles pendant la cuisson. panés surgelés Vérifier souvent pour empêcher de trop dorer. Pizza surgelée suivre les Placer la pizza instructions directement sur la grille sur l’emballage pour obtenir une croûte croustillante ou dans le plat de cuisson pour obtenir un croûte moelleuse.

ROTÎSSAGE Nota : Pour griller les aliments, préchauffer le four pendant cinq minutes.

1. Consulter le guide de rôtissage pour déterminer la durée de cuisson (page 18).

Régler le sélecteur de température au cycle de rôtissage

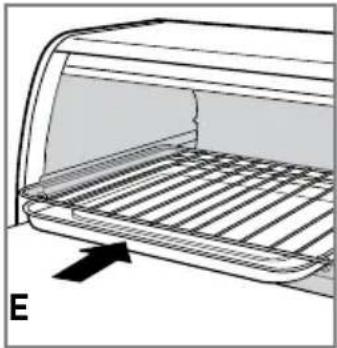

3. Ouvrir la porte du four et se servir du plat comme lèchefrite

en l'insérant sous la grille coulissante dans les rails de soutien de la grille (E). Important : Il faut régler la minuterie ou choisir la position de fonctionnement continu (

pour activer le four.

Régler la minuterie à la dureé voulue ou choisir la position de fonctionnement continu ( ), lorsqu'on veut décider du temps de cuisson ou lorsqu'il faut prolonger le temps de cuisson au-delà de 30 minutes. Important : Lorsque vous utilisez la fonction minuterie/grillage , toujours tourner le sélecteur de façon à dépasser la marque 10, puis le tourner de nouveau jusqu’au réglage souhaité.

5. Déposer l'aliment sur la grille coulissante/de rôtissage.

Important : L'aliment ne doit pas dépasser les rebords du plat de cuisson afin d'éviter que les jus de cuisson ne tombent sur les éléments. Note : S'assurer que le dessus de l'aliment se trouve à au moins 3,81 cm (1½ po) des éléments supérieurs.

6. Faire cuire selon les directives de la recette ou de l'emballage de l'aliment et vérifier la cuisson

au bout de la durée minimale.

7. Une fois le rôtissage terminé, la clochette se fait entendre. Mettre le sélecteur de minuterie/

à la position d’arrêt

. Le témoin de fonctionnement s’éteint

Utiliser une poignée ou des mitaines et retirer la grille coulissante avec le plat de cuisson, afin de retirer l'aliment. E21

ALIMENT QUANTITÉ DURÉE DIRECTIVES

Morceaux De 1 à 6 De 30 à 40 minutes Placer les morceaux avec de poulet peau dessous et tourner après 15 à 25 minutes. Continuer la cuisson jusqu’à 82 °C (180 °F) ou jusqu'à ce que les jus de cuisson soient translarents. Saucisses De 1 à 8 De 8 à 12 minutes Tourner souvent pour faire fumées dorer de façon uniforme. Hambourgeois (0,11 kg/0,25 lb De 12 à 18 minutes Tourner après 8 minutes, chacun) continuer à faire cuire jusqu’à ce que le thermomètre à viande atteigne 71 °C (160 °F)

que l’aliment soit cuit au goût. Bifteck De 1 à 2 De 18 à 25 minutes Tourner après 10 minutes, (19 mm/0,75 po continuer à faire cuire d'épaisseur) jusqu’à ce que le thermomètre à viande atteigne 71 °C (160 °F)

que l’aliment soit cuit au goût. Côtelettes De 1 à 6 De 20 à 30 Tourner après 12 minutes, de porc (19mm) (3/4 po) minutes continuer de faire cuire d’épaisseur) jusqu'à ce que le thermomètre à viande atteigne 71 °C (160 °F). Darne De 1 à 6 De 10 à 18 Faire cuire jusqu’à ce de poisson (26 mm/1 po minutes le poisson se détache d'épaisseur) facilement à la fourchette ou jusqu'à ce que le thermomètre à viande atteigne 63 °C (145 °F). Croque-monsieur De 1 à 4 De 7 à 10 minutes Faire griller le pain d’abord tranches pour obtenir un sandwich plus croustillant. Ajouter du pain et des au fromage tranches de tomate et de fromage au goût. Faire griller jusqu’à ce que la tomate soit chaude et que le fromage soit fondu.

Important : Préchauffer le four pendant cinq minutes. Note : Lors du RÔTISSAGE, faire glisser le plat de cuisson sous la grille en se servant des rails de soutien. Régler le sélecteur de température à la position de rôtissage . Les durées de rôtissage indiquées sont approximatives. Afin d'optimiser les résultats, bien cuire le boeuf haché, le poisson et la volaille.22 Entretien et nettoyage L’utilisateur ne peut entretenir aucune composante du produit. En confier l’entretien à du personnel qualifié.

Important : Avant de procéder au nettoyage, s’assurer que le four est éteint, débranché et froid. Toujours bien essuyer les pièces avant d’utiliser l’appareil après nettoyage.

1. Nettoyer la porte en verre avec une éponge, un chiffon doux ou un tampon en nylon,

et de l'eau savonneuse. Ne pas utiliser de nettoyant à vitres en vaporisateur.

2. Laver la grille dans de l’eau chaude savonneuse ou au lave-vaisselle. Pour enlever les

taches tenaces, utiliser un tampon en nylon ou en polyester.

3. Laver le plat de cuisson dans de l’eau chaude savonneuse. Utiliser un tampon en

nylon ou en polyester pour minimiser les égratignures. PLATEAU À MIETTES Note : La porte du four doit être fermée afin de pouvoir retirer le plateau à miettes.

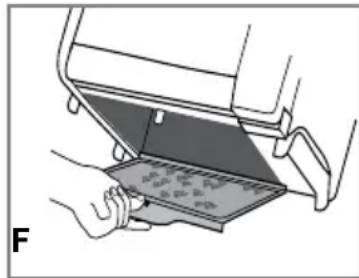

1. Pour ouvrir le plateau à miettes, il faut basculer l'appareil

vers l'arrière, tirer sur le bouton du plateau à miettes et l'abaisser (F).

2. Essuyer le plateau avec un chiffon ou un essuie-tout humide

3. Pour le refermer, tirer le bouton vers l'avant et refermer le

plateau à miettes, puis enfoncer le bouton pour le verrouiller en place avant d'utiliser le four de nouveau. SURFACES ExTÉRIEURES Important : Le dessus de l'appareil devient brûlant, s'assurer que le four est complètement refroidi avant de le nettoyer. Essuyer le dessus et les parois extérieures de l'appareil avec un chiffon ou une éponge humide. Bien assécher.

RÉCIPIENTS POUR LA CUISSON

Des plats de cuisson en métal, en verre ou en céramique résistant au four sans couvercles en verre peuvent servir dans le four. Respecter les consignes des fabricants. S'assurer que le dessus de l'aliment se trouve à au moins 3,81 cm (1½ po) des éléments supérieurs. F23 DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

L’appareil ne chauffe pas ou cesse de chauffer. La prise de courant est défectueuse ou le four n’est pas branché. S’assurer que la prise de courant fonctionne bien. Le régulateur de température et la minuterie doivent être réglés pour que le four fonctionne. Le deuxième grillage est trop foncé. Le four est réglé à un degré de grillage trop foncé. Si vous effectuez des grillages répétés dans le four, sélectionner un degré de grillage un peu moins élevé que le réglage précédent. Une buée se forme à l’intérieur de la porte en verre pendant le grillage. La quantité d’humidité présente varie selon les produits, que ce soit du pain, des bagels ou des pâtisseries congelées. La formation de buée sur la porte du four est assez courante et disparaît généralement pendant le cycle de grillage. Comme le four est fermé, l’humidité ne peut pas s’évaporer comme elle le fait dans un grille pain. Les aliments sont trop ou pas assez cuits. La température et le temps de cuisson doivent possiblement être réglés. Comme un grille pain four est beaucoup plus petit qu’un four ordinaire, il peut réchauffer et cuire plus rapidement. Essayer de diminuer la température suggérée dans une recette ou sur une étiquette de 25 °F. Il y a une odeur d’aliments brûlés ou de la fumée lorsque le four fonctionne. Il peut y avoir des restes d’aliments dans le plateau à miettes ou sur les parois du four. Voir les directives à la section ENTRETIEN ET NETTOYAGE du guide d’utilisation et d’entretien. S’assurer que toutes les pièces du four, la plaque de cuisson et la grille sont propres. Les éléments chauffants ne semblent pas fonctionner. Les éléments chauffants s’allument et s’éteignent pendant la cuisson. Vérifier le four afin de s’assurer qu’il est réglé à la fonction désirée. Pendant le grillage, seul l’élément du haut fonctionne.24 NEED HELP? For service, repair or any questions regarding your appliance, call the appropriate 800 number on cover of this book. Please DO NOT return the product to the place of purchase. Also, please DO NOT mail product back to manufacturer, nor bring it to a service center. You may also want to consult the website listed on the cover of this manual. Two-Year Limited Warranty (Applies only in the United States and Canada) What does it cover?

• This warranty gives you specific legal rights. You may also have other rights that vary from state to state or province to province.25 is a registered trademark of The Black & Decker Corporation, Towson, Maryland, USA Made in People’s Republic of China Printed in People’s Republic of China26 BESOIN D’AIDE? Pour communiquer avec les services d’entretien ou de réparation, ou pour adresser toute question relative au produit, composer le numéro sans frais approprié indiqué sur la page couverture. Ne pas retourner le produit où il a été acheté. Ne pas poster le produit au fabricant ni le porter dans un centre de service. On peut également consulter le site web indiqué sur la page couverture. Garantie limitée de deux ans (Valable seulement aux États-Unis et au Canada) Quelle est la couverture?

• Tout défaut de main-d’oeuvre ou de matériau; toutefois, la responsabilité de la société Applica se limite au prix d’achat du produit. Quelle est la durée?

• Deux ans après l’achat original. Quelle aide offrons nous?

• Remplacement par un produit raisonnablement semblable nouveau ou réusiné. Comment se prévaut-on du service?

• Conserver son reçu de caisse comme preuve de la date d’achat.

• Visiter notre site web au www.prodprotect.com/applica, ou composer sans frais le 1 800 231-9786, pour obtenir des renseignements généraux relatifs à la garantie.

• On peut également communiquer avec le service des pièces et des accessoires au 1 800 738-0245. Qu’est-ce que la garantie ne couvre pas?

• Des dommages dus à une utilisation commerciale.

• Des dommages causés par une mauvaise utilisation ou de la négligence.

• Des produits qui ont été modifiés.

• Des produits utilisés ou entretenus hors du pays où ils ont été achetés.

• Des pièces en verre et tout autre accessoire emballés avec le produit.

• Les frais de transport et de manutention reliés au remplacement du produit.

• Des dommages indirects (il faut toutefois prendre note que certains états ne permettent pas l’exclusion ni la limitation des dommages indirects). Quelles lois régissent la garantie?

• Les modalités de la présente garantie donnent des droits légaux spécifiques. L’utilisateur peut également se prévaloir d’autres droits selon l’état ou la province qu’il habite.27 Marque de commerce déposée de la société The Black & Decker Corporation, Towson, Maryland, É.-U. Fabriqué en République populaire de Chine Imprimé en République populaire de ChineCopyright © 2013 Applica Consumer Products, Inc 2013-3-5-20 Printed on recycled paper. Imprimé sur du papier recyclé.
