Type de produit	Montre à quartz
Marque	Lotus
Modèle	15266
Affichage	Analogue avec aiguilles : heures, minutes, secondes, 24 heures, chronographe (secondes et minutes)
Fonctions principales	Chronographe (1/1 seconde, max 1 heure), tachymètre, calendrier (date)
Alimentation	Pile SR626SW, durée de vie estimée 2 ans (basée sur 1 h/jour d'utilisation du chronographe)
Mouvement	Quartz, fréquence 32.768 Hz
Précision	±20 secondes par mois (conditions normales)
Calibre	FS00 ou FS01
Boutons	Bouton A (départ/arrêt chrono), Bouton B (remise à zéro)
Couronne	3 positions : normale, 1er cran (réglage date), 2e cran (réglage heure avec arrêt secondes)
Calendrier	Date, ne pas régler entre 21h et 1h
Entretien	Nettoyer avec un chiffon doux et sec ; éviter l'humidité, les chocs et les champs magnétiques
Remplacement de pile	Confier à un horloger ; après remplacement, vérifier la position zéro du chronographe
Réparabilité	Pièces détachées disponibles via service après-vente agréé
Recyclage	Collecte sélective en fin de vie (DEEE)
Nombre de pages de la notice	33 pages

FOIRE AUX QUESTIONS - 15266 Lotus

Comment régler l'heure sur ma montre Lotus 15266 ?

Tirez la couronne en position 2 (deuxième cran). L'aiguille des secondes s'arrête. Tournez la couronne pour régler les aiguilles des heures et des minutes. Repoussez la couronne en position normale.

Comment régler la date sur ma montre Lotus 15266 ?

Tirez la couronne en position 1 (premier cran). Tournez la couronne dans le sens des aiguilles d'une montre pour régler la date. Évitez de régler la date entre 21h et 1h du matin.

Comment utiliser le chronographe ?

Appuyez sur le bouton A pour démarrer le chronographe. Appuyez à nouveau sur A pour l'arrêter. Appuyez sur le bouton B pour remettre les aiguilles du chronographe à zéro.

Que faire si l'aiguille du chronographe ne revient pas à zéro ?

Tirez la couronne en position 2. Appuyez sur le bouton A pour déplacer l'aiguille des secondes du chronographe jusqu'à la position 12h (0). Appuyez longuement pour un déplacement rapide. Une fois réglée, repoussez la couronne.

Comment utiliser le tachymètre ?

Déclenchez le chronographe au début d'un trajet d'1 km. Arrêtez-le après exactement 1 km. L'aiguille des secondes du chronographe indique la vitesse moyenne sur l'échelle du tachymètre (ex : 45 secondes = 80 km/h).

Quelle pile utilise ma montre Lotus 15266 ?

La pile est une SR626SW. Sa durée de vie est d'environ 2 ans (basée sur 1 heure d'utilisation du chronographe par jour).

Ma montre Lotus 15266 est-elle étanche ?

La notice ne précise pas de niveau d'étanchéité. Par précaution, évitez tout contact avec l'eau et l'humidité.

Comment entretenir ma montre Lotus 15266 ?

Nettoyez-la avec un chiffon doux et sec. Évitez les chocs, les champs magnétiques et les produits chimiques. Faites vérifier l'étanchéité et remplacer la pile par un horloger.

Que faire si la pile de la montre est déchargée ?

Confiez le remplacement à un horloger. Après avoir changé la pile, vérifiez que les aiguilles du chronographe reviennent à zéro (12h). Si nécessaire, effectuez la procédure de remise à zéro décrite dans la notice.

Où trouver la notice complète de la montre Lotus 15266 ?

La notice complète au format PDF (33 pages) est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également demander une traduction.

MODE D'EMPLOI 15266 Lotus

Cadrans et boutons 28

Régler l'heure 29

Régler le calendrier 29

Utilisation du chronographe 30

Tachygraphe 34

Spécifications Générales 36

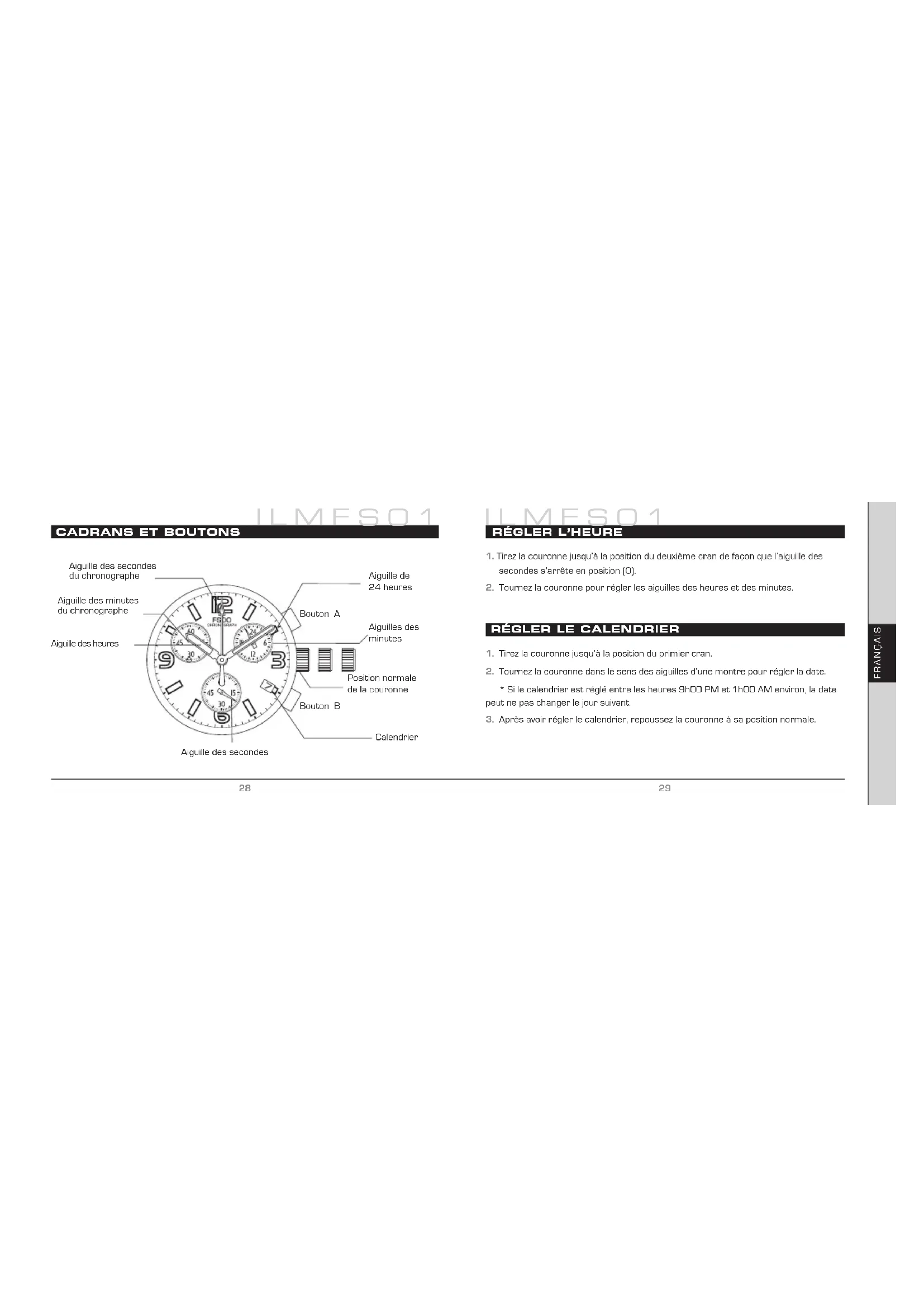

CADRANS ET BOUTONS

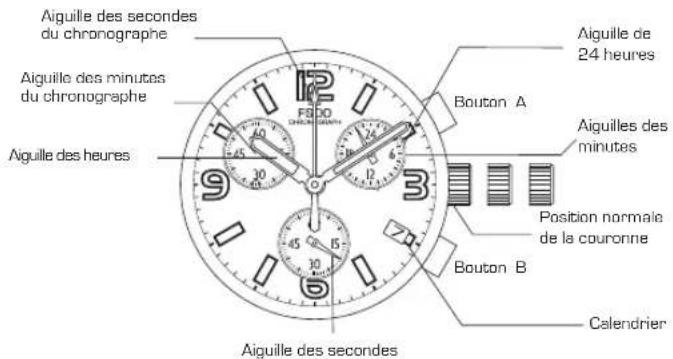

Aiguille des secondes du chronographe Aiguille des minutes du chronographe Aiguille des heures Bouton A Aiguille de 24 heures Aiguilles des minutes Position normale de la couronne Bouton B Calendrier Aiguille des secondes

ILMFS01

RÉGLER L'HEURE

1. Tirez la couronne jusqu'à la position du deuxième cran de façon que l'aiguille des secondes s'arrête en position [O].
2. Tournez la couronne pour régler les aiguilles des heures et des minutes.

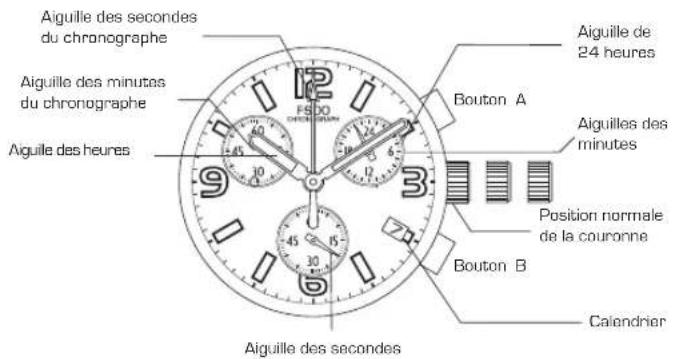

RÉGLER LE CALENDRIER

1. Tirez la couronne jusqu'à la position du premier cran.
2. Tournez la couronne dans le sens des aiguilles d'une montre pour régler la date.
   * Si le calendrier est réglé entre les heures 9h00 PM et 1h00 AM environ, la date peut ne pas changer le jour suivant.
3. Après avoir régler le calendrier, repoussez la couronne à sa position normale.

UTILISATION DU CHRONOGRAPHE

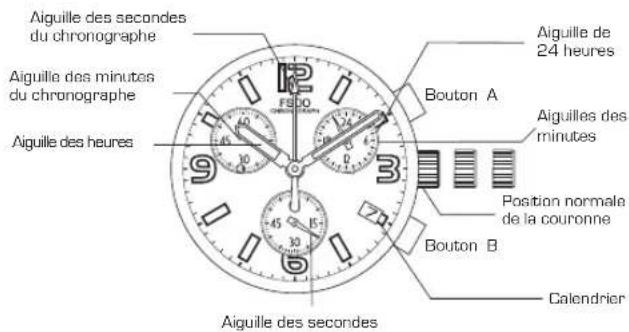

Aiguille des secondes du chronographe Aiguille des minutes du chronographe Aiguille des heures F5DO Bouton A Aiguille de 24 heures Aiguilles des minutes Position normale de la couronne Bouton B Calendrier Aiguille des secondes

ILMESO1

UTILISATION DU CHRONOGRAPHE

Ce chronographe peut mesurer et indiquer le temps par unité de 1/1 seconde jusqu'à un maximum de 1 heure.

[Mesurer le temps avec le chronographe]

1. Le chronographe se déclenche et s'arrête chaque fois que le bouton (A) est pressé.
2. Pour le remettre à zéro, pressez le bouton (B) et les aiguilles des secondes et des minutes du chronographe reviennent à la position (O).

[Remise à zéro du chronographe (également après remplacement de la pile)]

UTILISATION DU CHRONOGRAPHE

Cette manipulation devrait être effectuée quand l'aiguille des secondes ne retourne pas à la position [O] des secondes, après que le chronographe a été remis à zéro, et même après que la pile a été remplacée.

1. Tirez la couronne jusqu'à la position du deuxième cran.
2. Pressez le bouton (A) pour mettre l'aiguille des secondes du chronographe en position (O).
3. L'aiguille des secondes du cronographe peut être avancée rapidement en pressant constamment sur le bouton [A].
4. Une fois les aiguilles repositionnées sur [0], réglez le temps et repoussez la couronne à sa position normale.

*Ne repoussez pas la couronne à sa position normale pendant que l'aiguille des secondes du chronographe retourne en position zéro [12h00].

L'aiguille s'arrête en cours de route au moment où la couronne est remise à sa position normale, et cette position est alors reconnue comme la position zéro (12h00).

ILMFS01

UTILISATION DU CHRONOGRAPHE

Aiguille des secondes du chronographe Aiguille des minutes du chronographe Aiguille des heures Aiguille de 24 heures Bouton A Aiguilles des minutes Position normale de la couronne Bouton B Calendrier Aiguille des secondes

TACHYGRAPHE

Aiguille des secondes du chronographe Aiguille des minutes du chronographe Aiguille des heures Bouton A Aiguille de 24 heures Aiguilles des minutes Position normale de la couronne Bouton B Calendrier Aiguille des secondes

ILMFS01

TACHYGRAPHE

• Le tachygraphe est un appareil qui mesure la vitesse d'une automobile. Sachant en combien de secondes la voiture parcourt un kilomètre, le calculateur peut mesurer approximativement la vitesse moyenne par heure pendant un trajet (jusqu'à une portée de mesure maximum de 60 secondes).
• Si le chronographe est déclenché au même instant que la mesure, et arrêté après 1 Km, la vitesse moyenne par heure peut être déterminée en repérant la position de l'aiguille des secondes.
• Si la voiture parcourt une distance de 1 Km en 45 secondes, la vitesse moyenne par heure pendant le trajet est d'environ 80 Km.

SPÉCIFICATIONS GÉNÉRALES

* A confirmer en joignant le dessin du mouvement

Calibre FS00 FS01
Poussoirs	Oblique Parallèle
Dimension de ligne* mm	10 - 1/2F 23,7 x 22 mm [3H - 9H]
Date	0
Hauteur totale	4,13 mm 4,28 mm
Configuration [angle de position des boutons poussoirs)	Oblique	Parallèle
Pile et durée de vie SR$26SW 2 ans*

* Calculé sur la base d'une heure par jour d'utilisation du chronographe

ILMFS01

SPÉCIFICATIONS GÉNÉRALES

[Temps standard]

Type de quartz: cristal quartz type diapason

Fréquence: 32.768 Hz

Précision: usure de ± 20 secondes par mois en conditions

normales

[Poids de bascule des aiguilles]

Aiguille des minutes: Max. 0,4 × N.m

Aiguille des secondes: Max. 0,035 ≈ N.m

Autres petites aiguilles: Max. 0,02 ∝ N.m

[Fonction]

CAL. IFMFSOO/01: Chronographe basé à 1/1 sec. (jusqu'à 59mm 59sec.)

Mécanisme de remisé à zéro par sauvegarde sur batterie

Appareil de compensation du surcharge

Contrôle de fréquence digitale pour le réglage du temps.

ILMFS01

BETRIEBSANLEITUNG

CHRONOGRAPHEN

En application de la réglementation sur les déchets des équipements électriques et électroniques, les produits horlogers à quartz en fin de vie font l'objet dûne collecte sélective en vue de leur traitement. Vous pouvez ainsi déposer nos produits horlogers à quartz dans l'un de nos points de vente agréés, ainsi que dans tout point de collecte habilité. La collecte sélective, le traitement, la valorisation et la recyclage contribuent à la sauvegarde de notre environnement et à la protection de notre santé.
