Tipo di prodotto	Orologio al quarzo
Marca	Lotus
Modello	15266
Display	Analogico con lancette: ore, minuti, secondi, 24 ore, cronografo (secondi e minuti)
Funzioni principali	Cronografo (1/1 secondo, max 1 ora), tachimetro, calendario (data)
Alimentazione	Batteria SR626SW, durata stimata 2 anni (basata su 1 ora/giorno di utilizzo del cronografo)
Movimento	Al quarzo, frequenza 32.768 Hz
Precisione	±20 secondi al mese (condizioni normali)
Calibro	FS00 o FS01
Pulsanti	Pulsante A (avvio/arresto crono), Pulsante B (azzeramento)
Corona	3 posizioni: normale, 1° scatto (regolazione data), 2° scatto (regolazione ora con arresto secondi)
Calendario	Data, non regolare tra le 21:00 e l'1:00
Manutenzione	Pulire con un panno morbido e asciutto; evitare umidità, urti e campi magnetici
Sostituzione batteria	Affidare a un orologiaio; dopo la sostituzione, verificare la posizione zero del cronografo
Riparabilità	Ricambi disponibili presso il servizio post-vendita autorizzato
Riciclaggio	Raccolta differenziata a fine vita (RAEE)
Numero di pagine del manuale	33 pagine

Domande frequenti - 15266 Lotus

Come regolare l'ora sul mio orologio Lotus 15266?

Estrarre la corona in posizione 2 (secondo scatto). La lancetta dei secondi si ferma. Ruotare la corona per regolare le lancette delle ore e dei minuti. Riportare la corona in posizione normale.

Come regolare la data sul mio orologio Lotus 15266?

Estrarre la corona in posizione 1 (primo scatto). Ruotare la corona in senso orario per regolare la data. Evitare di regolare la data tra le 21:00 e l'1:00.

Come usare il cronografo?

Premere il pulsante A per avviare il cronografo. Premere di nuovo A per fermarlo. Premere il pulsante B per azzerare le lancette del cronografo.

Cosa fare se la lancetta del cronografo non torna a zero?

Estrarre la corona in posizione 2. Premere il pulsante A per spostare la lancetta dei secondi del cronografo fino alla posizione 12h (0). Tenere premuto per uno spostamento rapido. Una volta regolata, riportare la corona.

Come usare il tachimetro?

Avviare il cronografo all'inizio di un percorso di 1 km. Fermarlo dopo esattamente 1 km. La lancetta dei secondi del cronografo indica la velocità media sulla scala del tachimetro (es: 45 secondi = 80 km/h).

Che batteria usa il mio orologio Lotus 15266?

La batteria è una SR626SW. La sua durata è di circa 2 anni (basata su 1 ora di utilizzo del cronografo al giorno).

Il mio orologio Lotus 15266 è impermeabile?

Il manuale non specifica un livello di impermeabilità. Per precauzione, evitare il contatto con acqua e umidità.

Come mantenere il mio orologio Lotus 15266?

Pulire con un panno morbido e asciutto. Evitare urti, campi magnetici e prodotti chimici. Far verificare l'impermeabilità e sostituire la batteria da un orologiaio.

Cosa fare se la batteria dell'orologio è scarica?

Affidare la sostituzione a un orologiaio. Dopo aver cambiato la batteria, verificare che le lancette del cronografo tornino a zero (12h). Se necessario, eseguire la procedura di azzeramento descritta nel manuale.

Dove trovare il manuale completo dell'orologio Lotus 15266?

Il manuale completo in formato PDF (33 pagine) è disponibile per il download gratuito sul sito notice-facile.com. È possibile anche richiedere una traduzione.

MANUALE UTENTE 15266 Lotus

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

Specificazioni basiche 60

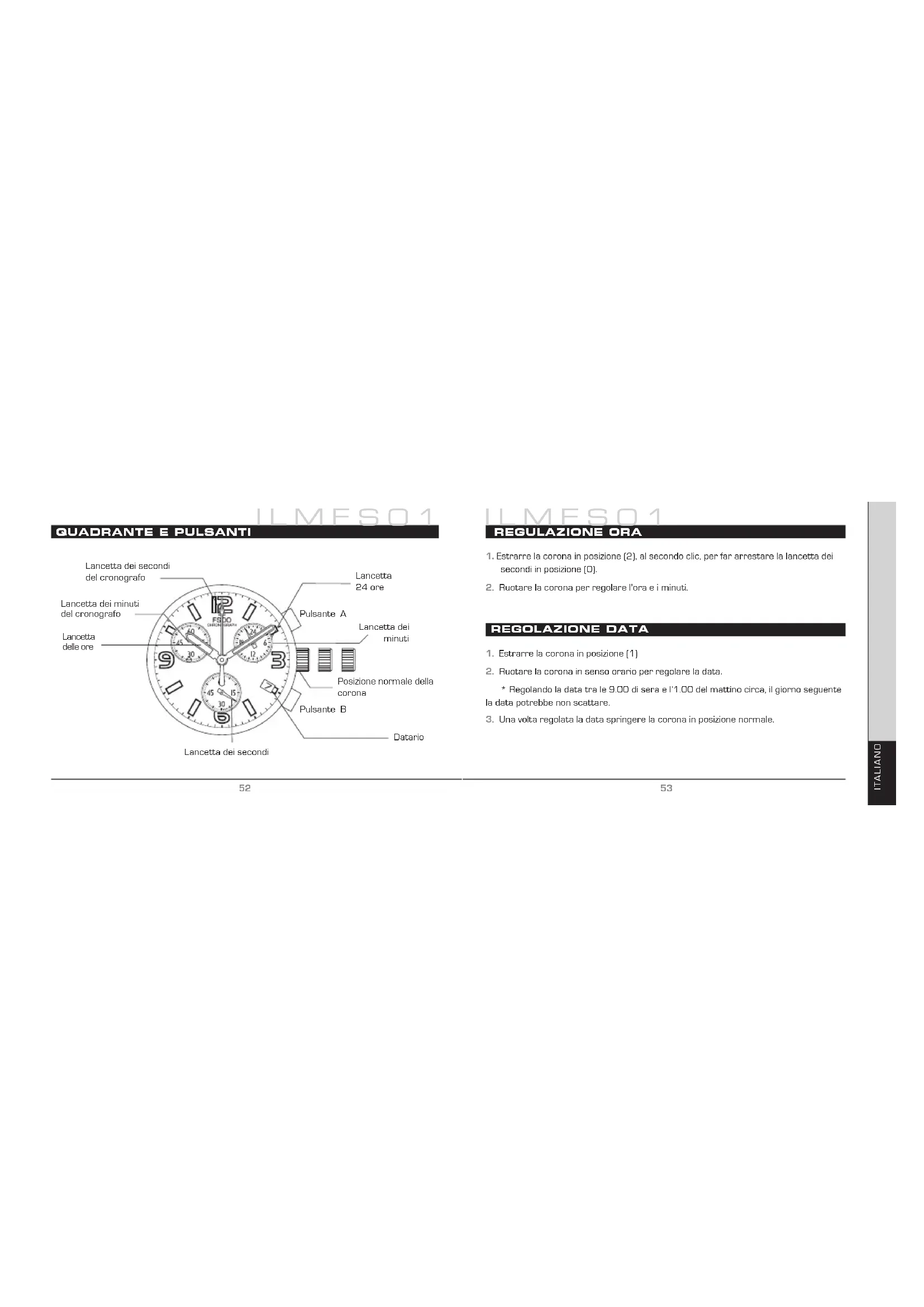

QUADRANTE E PULSANTI

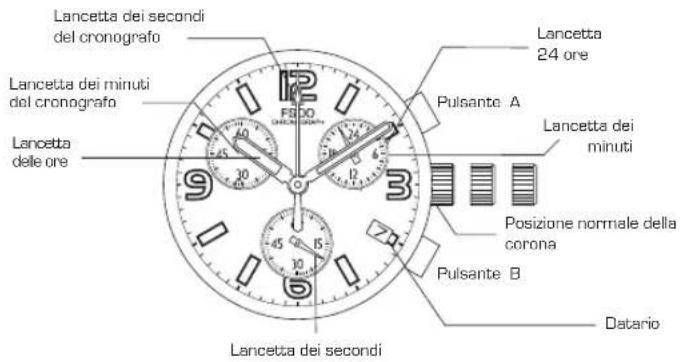

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore FEDO Pulsante A Lancetta 24 ore Lancetta dei minuti Posizione normale della corona Pulsante B Lancetta dei secondi Datario

ILMFS01

REGULAZIONE ORA

1. Estrarre la corona in posizione (2), al secondo clic, per far arrestare la lancetta dei secondi in posizione (0).
2. Ruotare la corona per regolare l'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]
2. Ruotare la corona in senso orario per regolare la data.
   * Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno seguente la data potrebbe non scattare.
3. Una volta regolata la data springere la corona in posizione normale.

USO DEL CRONOGRAFO

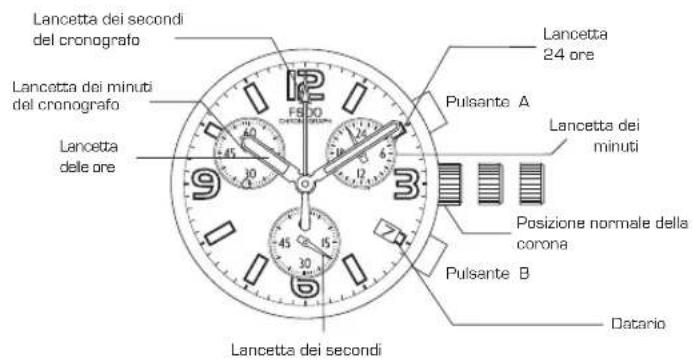

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore F5 D0 12 40 30 45 9 12 3 Pulsante A Lancetta dei minuti Posizione normale della corona Pulsante B Lancetta dei secondi Datario

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Ogni volta che si preme il pulsante (A) si può arrestare o reiniziare il cronografo
2. Per azzerario premere il pulsante (B): le lancette dei minuti e dei secondi del cronografo tornano in posizione (O)

[Azzerare il cronografo anche dopo aver sostituito la batteria]

USO DEL CRONOGRAFO

Se una volta azerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [0] dei secondi, così come dopo aver sostituito la batteria è necessario eseguire il seguente procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolate le lancette sullo zero azzerare l'ora e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale mentre la lancetta dei secondi del cronografo torna in posizione (0) (12.00).

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cronografo riconosce tali posizioni come posizioni (0) [12.00]

ILMFS01

USO DEL CRONOGRAFO

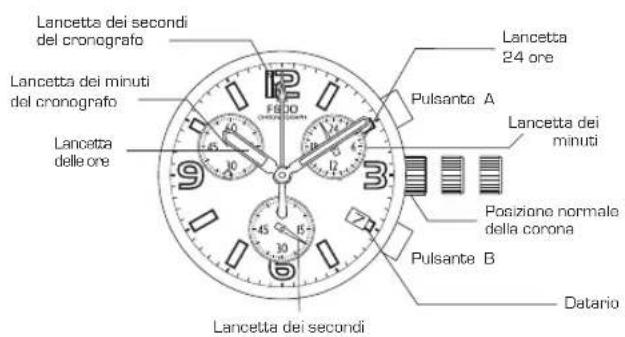

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore F800 Pulsante A Lancetta 24 ore Lancetta dei minuti Posizione normale della corona Pulsante B Lancetta dei secondi Datario

TACHIMETRO

ILMFS01

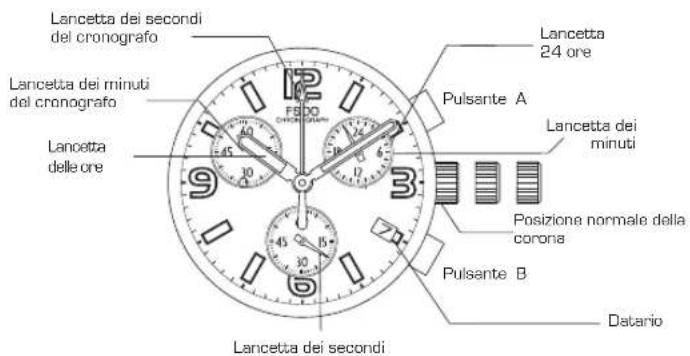

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore F5 00 24 ore Pulsante A Lancetta dei minuti Posizione normale della corona Pulsante B Datario Lancetta dei secondi 3 9 17 12 60 45 30 45 30 5

ILMFS01

TACHIMETRO

• Il tachimetro è l'apparecchio utilizzato per misurare la velocità di un'automobile. Basandosi sui secondi impiegati da un'automobile per percorrere la distanza di 1 Km il contatore è in grado di calcolare approssimativamente la velocità media all'ora del veicolo durante un data tragitto (la misurazione massima del tachimetro è di 80 secondi).
• Se il cronografo viene avviato all'inizio della misurazione del tratto e lo si ferma dopo 1 Km, è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile percorre un tratto di 1 Km in 45 secondi la velocità media all'ora durante il tragitto sarà di 80 Km.

SPECIFICAZIONI BASICHE
* Da confermare assieme al grafico riguardante il movimento in allegato

Calibro FS00 FS01
Pulsante	Inclinato Parallelo
Misura Linea*[mm]	10 - 1/2F 23,7 x 22 mm (3H - 9H)
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine[angolo posizionepulsante]
Pila e durata SR626 SW oltre 2 anni*

* usando il cronografo per 1 ora al giorno

ILMES01 SPECIFICAZIONI BASICHE

[Ora standard]

Tipo di quarzo Diapason in cristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 × N.m

Lancetta dei secondi: Max. 0,035 =N.m

Altre lancette piccole: Max. 0,02 =N.m

[Funzione]

CAL. IFMFS00/01: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riavviamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Frequenza Digitale (DFC) per la regolazione dell'ora.

ILMFS01

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti separatamente per consentirne il trattamento. In qualsiasi nostro punto vendita o punto di raccolta autorizzato troverà gli appositi contenitori per lo smaltimento dei componenti del Suo orologio al quarzo. La raccolta differenziata, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della nostra salute.
