Caractéristique	Détails
Type d'appareil	Réfrigérateur
Capacité totale	Environ 300 litres
Classe énergétique	A+
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	Environ 70 kg
Système de refroidissement	Froid statique
Niveau sonore	40 dB
Nombre de tiroirs	3 tiroirs à légumes
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de température, compartiment à œufs
Entretien	Dégivrage manuel
Garantie	2 ans
Consommation énergétique annuelle	250 kWh

FOIRE AUX QUESTIONS - ERG16610 ELECTROLUX

Le réfrigérateur ne refroidit pas correctement, que faire ?

Vérifiez que le thermostat est réglé sur une température appropriée (entre 2 °C et 5 °C). Assurez-vous que les bouches d'aération ne sont pas obstruées et que le réfrigérateur est bien ventilé.

Il y a de la condensation à l'intérieur du réfrigérateur, que signifie cela ?

La condensation peut être due à une porte mal fermée. Vérifiez que les joints de porte sont en bon état et que la porte se ferme correctement.

Le réfrigérateur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais des bruits inhabituels peuvent indiquer un problème. Vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur, retirez tous les aliments et utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer les surfaces intérieures. Rincez avec de l'eau claire et séchez avec un chiffon propre.

Le réfrigérateur ne démarre pas, que dois-je vérifier ?

Assurez-vous que l'appareil est branché et que la prise fonctionne. Vérifiez également si le disjoncteur a sauté ou si le fusible est grillé.

Comment régler la température du réfrigérateur ?

Réglez le thermostat situé à l'intérieur du réfrigérateur. Tournez-le jusqu'à atteindre la température désirée, généralement entre 2 °C et 5 °C.

Des odeurs désagréables émanent du réfrigérateur, que faire ?

Vérifiez les aliments périmés et jetez-les. Nettoyez l'intérieur avec du bicarbonate de soude pour éliminer les odeurs. Assurez-vous également que les bouches d'aération ne sont pas obstruées.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil et retirez tous les aliments. Laissez la glace fondre naturellement ou utilisez un ventilateur pour accélérer le processus. Ne jamais utiliser d'objets tranchants pour enlever la glace.

Y a-t-il une garantie pour le réfrigérateur ELECTROLUX ERG16610 ?

Oui, le réfrigérateur est généralement couvert par une garantie du fabricant. Vérifiez les documents fournis à l'achat pour les détails spécifiques sur la durée et la couverture de la garantie.

MODE D'EMPLOI ERG16610 ELECTROLUX

Notice d'utilisation

Benutzerinformation

User manual

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

A bientôt.

Avant l'installation et l'utilisation de l'appareil nous vous conseillons de procéder à la lecture complète du mode d'emploi contenant des prescriptions de sécurité, des informations importantes et des conseils. En respectant les prescriptions du mode d'emploi l'appareil fonctionnera convenablement et à votre satisfaction.

Les symboles utilisés:

Prescriptions de sécurité

Les prescriptions et cautions de ce symbole servent à la protection de l'appareil et de votre personne.

Importantes instructions et informations

Informations pour la protection de l'environnement

Conseils pratiques

Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Sommaire

Avertissement importants ....24

Élimination ....26

Utilisation et réglage de la température....27

Touches de réglage de la température....27

Afficheur / Mise en fonctionnement et réglage de la température....28

SUPERCOOL 29

Equipement intérieur....31

Conseils 32

Entretien....33

Nettoyage 34

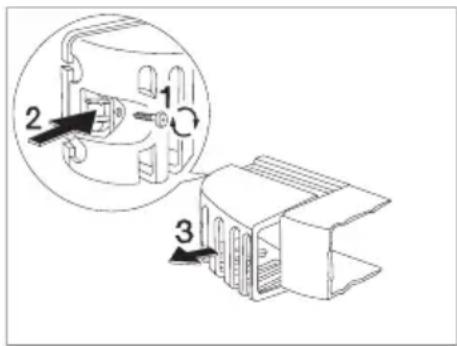

Changement d`ampoule ....34

En cas d'anomalie de fonctionnement....35

Service après-vente et pièces de rechange

Caractéristiques techniques / ....36

Installation 36

Branchement électrique ....37

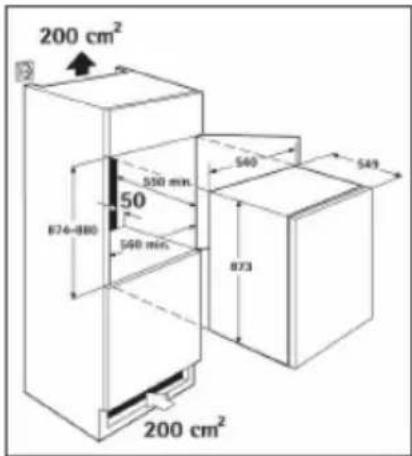

Encastrement 38

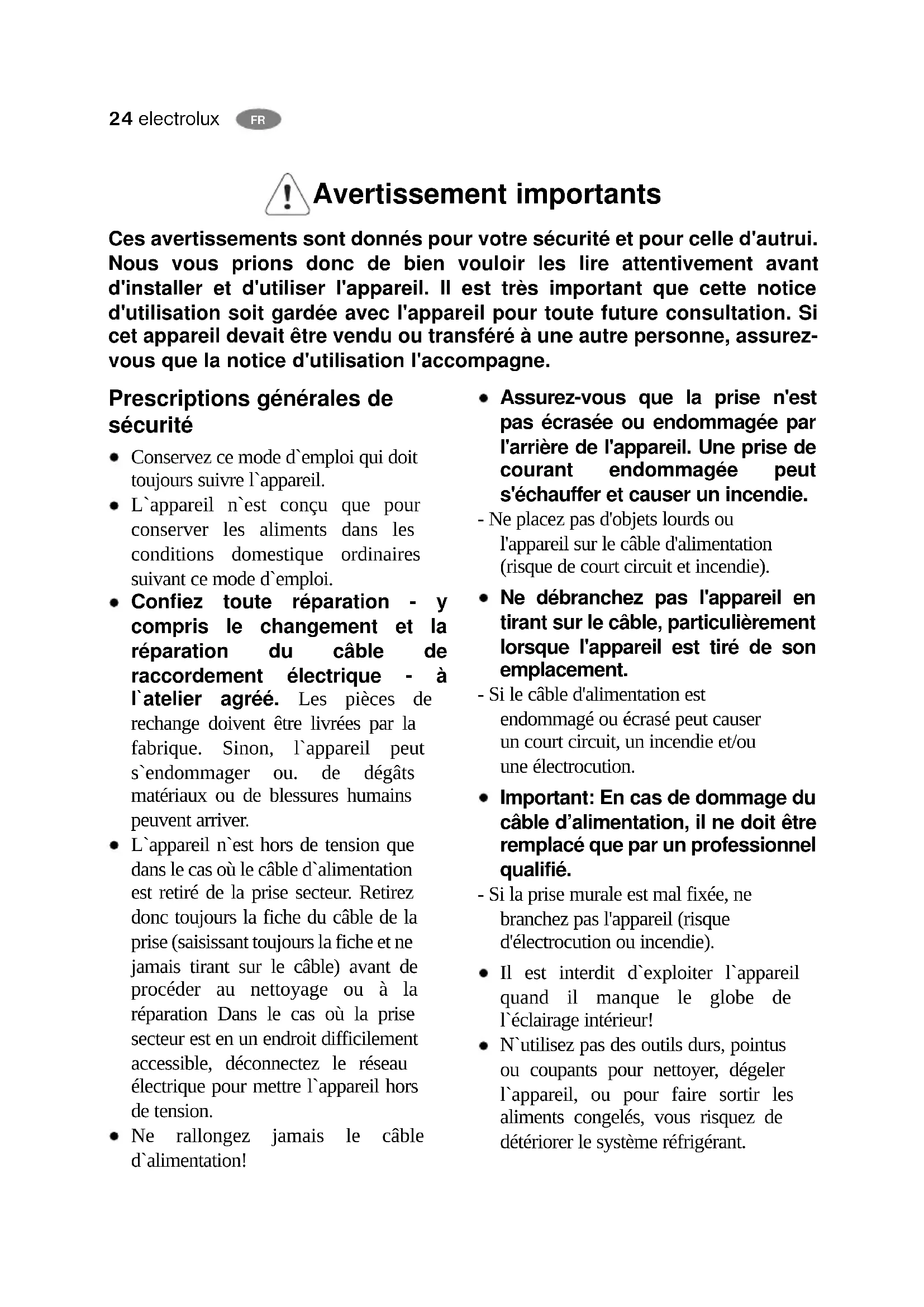

Avertissement importants

Ces avertissements sont donnés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil. Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Prescriptions générales de sécurité

• Conservez ce mode d'emploi qui doit toujours suivre l'appareil.
• L'appareil n'est conçu que pour conserver les aliments dans les conditions domestique ordinaires suivant ce mode d'emploi.
• Confiez toute réparation - y compris le changement et la réparation du câble de raccordement électrique - à l'atelier agréé. Les pièces de rechange doivent être livrées par la fabrique. Sinon, l'appareil peut s'endommager ou. de dégâts matériaux ou de blessures humains peuvent arriver.
• L'appareil n'est hors de tension que dans le cas où le câble d'alimentation est retiré de la prise secteur. Retirez donc toujours la fiche du câble de la prise (saisissant toujours la fiche et ne jamais tirant sur le câble) avant de procéder au nettoyage ou à la réparation Dans le cas où la prise secteur est en un endroit difficilement accessible, déconnectez le réseau électrique pour mettre l'appareil hors de tension.
• Ne rallongez jamais le câble d'alimentation!

- Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.

- Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court circuit et incendie).

- Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son emplacement.

- Si le câble d'alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution.

- Important: En cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.

- Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou incendie).

- Il est interdit d'exploiter l'appareil quand il manque le globe de l'éclairage intérieur!

- N'utilisez pas des outils durs, pointus ou coupants pour nettoyer, dégeler l'appareil, ou pour faire sortir les aliments congelés, vous risquez de détériorer le système réfrigérant.

• Evitez la pénétration du liquide au régulateur de température ou à l'armature de l'éclairage.
• Ne touchez pas les parties en plastique de l'appareil par pot chaud.
• N'entreposez pas de gaz ou liquide inflammable dans l'appareil, un danger de l'explosion existe.

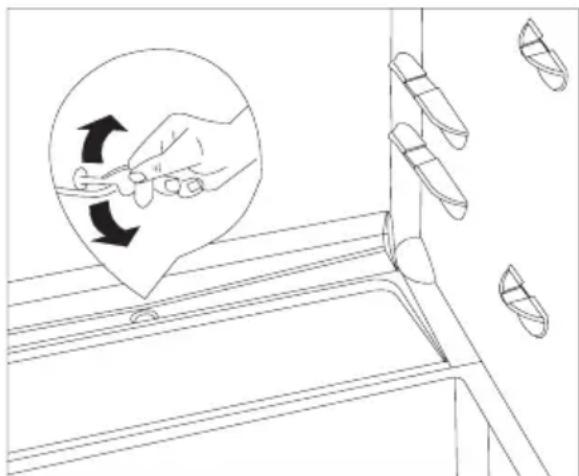

• Surveillez et nettoyez systématiquement l'orifice d'écoulement de l'eau dégelée durant l'opération de dégèlement. Une étiquette à l'intérieur de l'appareil attire l'attention à cela. Au cas d'un engorgement l'eau de dégel accumulée peut détériorer prématurément l'appareil.

Prescriptions de sécurité pour l'enfants

• Ne laissez jamais les enfants jouer au matériel d'emballage. La feuille en plastique peut causer asphyxie.
• L'appareil doit être manipulé par adultes. Ne laissez pas les enfants jouer à l'appareil ou à ses parties de réglage.
• Si vous terminez d'utiliser l'appareil, retirez la fiche secteur de la prise, coupez le câble de raccordement (le plus proche de l'appareil) et démontez la porte de l'appareil. Ainsi il devient possible d'éviter que les enfants subissent de l'électrocution ou un asphyxie dans l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Protection de l'environnement

• Le circuit réfrigérant et l'isolation de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone.
• L'appareil ne peut être traité comme déchet ménager. Lorsque l'appareil est mis au rebut, veillez à ne pas endommager le circuit réfrigérant. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
• Lors de la mise au rebut, retirez la prise et neutralisez le dispositif de fermeture de la porte de manière à éviter que les enfants puissent s'enfermer à l'intérieur de l'appareil et mettre ainsi leur vie en danger.

Élimination

Informations sur l'emballage de l'appareil

Tous les matériaux marqués du symbole ⚙ sont recyclables.

PE< pour le polyéthylène, p.ex. feuilles d'emballage

PS< pour la mousse de polystyrène, p.ex. pour les éléments de rembourrage (sans CFC)

POM< pour le polyoxyméthylène, p.ex. clips plastique.

Tous les matériaux sont écologiques!

Déposez ces matériaux dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Prescriptions de sécurité pour isobutane

Mise en garde

- L'isobutane (R 600a) constitue l'agent réfrigérant de l'appareil, qui est plus intensément inflammable et explosif.

- Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

- Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

- Ne pas endommager le circuit de réfrigération.

- Ne pas utiliser d'appareils électriques à l'intérieur du compartiment destiné à la conservation des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

Respectez les prescriptions du mode du mode d'emploi au point de vue de la protection de la vie et des biens.

Utilisation et réglage de la température

Mise en service

Attendez 4 heures avant de brancher votre appareil.

- Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

- Enlevez les matériels de protection utilisés pour le transport.

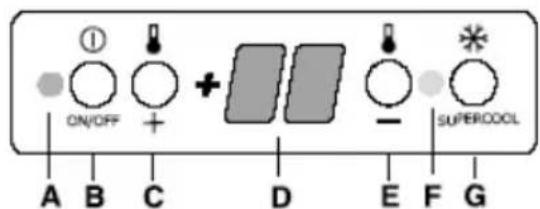

Bandeau de commande

A Voyant (vert)

B Touche Marche/Arrêt

C Touches de réglage de la température (pour augmenter la température)

D Affichage de la température

E Touches de réglage de la température (pour diminuer la température)

F Voyant SUPERCOOL (jaune)

- SUPERCOOL, utilisée pour un refroidissement intensif

G Touche SUPERCOOL

ON/OFF + + - SUPERCOOL A B C D E F G

Touches de réglage de la température

La température est réglée à l'aide des touches „+“ (PLUS CHAUD) ET „-“ (PLUS FROID).

Ces touches sont en relation avec l'afficheur (sur le bandeau de commande).

• Lorsque l'on appuie sur une des deux touches „+“ (plus CHAUD) ou „-“ (plus FROID), l'afficheur passe de l'affichage de la température REELLE (affichage fixe) à la l'affichage de la température DE CONSIGNE (affichage clignotant).
• A chaque pression supplémentaire sur une des deux touches, la température de CONSIGNE est modifiée de 1°C.
• Si aucune touche n'est actionnée, l'afficheur indique de nouveau la température REELLE après un bref délai ( 5 secondes environ).

Température DE CONSIGNE du compartiment réfrigérateur :

elle correspond à la température qui doit régner dans l'appareil. La température DE CONSIGNE est indiquée par un affichage clignotant.

Température REELLE du compartiment réfrigérateur :

elle correspond à la température qui est momentanément réellement présente dans l'appareil. La température REELLE est indiquée par un affichage fixe.

Afficheur

L'afficheur peut indiquer plusieurs informations.

• En fonctionnement normal, il indique la température régnant momentanément dans l'appareil (température REELLE).
• Pendant le réglage de la température, la température momentanément réglée clignote (température de CONSIGNE).

Avant la mise en fonctionnement

Nettoyez l'intérieur de l'appareil et tous les accessoires avant la première mise en fonctionnement (voir le chapitre : "Entretien et Nettoyage").

Mise en fonctionnement et réglage de la température

1. Branchez l'appareil. Lorsque la porte du compartiment réfrigérateur est ouverte, l'éclairage intérieur s'allume.

2. Appuyez sur la touc Marche/Arrêt. Le voyant vert s'allume.

3. Appuyez sur „+“ (PLUS CHAUD) ou sur „-“ (PLUS FROID). L'afficheur change et indique par un clignotement la température de CONSIGNE momentanément réglée.

4. Réglez la température désirée en appuyant sur les touches „+“ (PLUS CHAUD) or „-“ (PLUS FROID) (voir le chapitre "Touches de réglage de la température"). L'afficheur indique immédiatement le réglage modifié.

A chaque pression sur la touche, la température est modifiée de 1°C. Plage de températures réglables : +2°C à +8°C.

i Remarque : Une température de +5 °C est considérée comme une température de conservation suffisamment froide pour le compartiment réfrigérateur.

1. Si, après avoir modifié le réglage de la température les touches ne sont plus actionnées, l'afficheur indique à nouveau après un bref délai (5 secondes environ) la température REELLE régnant momentanément dans le compartiment réfrigérateur. L'afficheur passe d'un affichage clignotant à un affichage fixe. Le compresseur démarre et fonctionne ensuite automatiquement.

Important ! En cas de modification du réglage, le compresseur ne démarre pas immédiatement si le dégivrage automatique est en cours.

La température de stockage dans le compartiment réfrigérateur est rapidement atteinte, les aliments peuvent être introduits immédiatement après la mise en service.

SUPERCOOL

Touche SUPERCOOL

La fonction SUPERCOOL permet un refroidissement rapide de grandes quantités d'aliments à conserver, après avoir fait de gros achats par exemple.

Mise à l'arrêt de l'appareil

Pour mettre à l'arrêt l'appareil, appuyez sur la touche Marche/Arrêt pendant environ 3 secondes. L'afficheur effectue un décompte de "3" à "1". Dès que "1" est atteint, le réfrigérateur se met à l'arrêt. L'afficheur s'éteint.

1. Pour activer la fonct SUPERCOOL, appuyez sur la touche SUPERCOOL. Le voyant jaune s'allume.
2. La fonction SUPERCOOL assure maintenant un refroidissement intensif. Une température DE CONSIGNE de +2°

C est automatiquement sélectionnée. La fonction SUPERCOOL est automatiquement désactivée au bout de 6 heures. La température CONSIGNE sélectionnée initialement est restaurée automatiquement. L'afficheur indique la température REELLE du compartiment réfrigérateur.

1. Il est également possible de désactiver à tout moment cette fonction SUPERCOOL manuellement en appuyant de nouveau sur la touche SUPERCOOL. Le voyant jaune s'éteint.

Lorsque la fonction SUPERCOOL est activée, la température ne peut pas être iée.

Remarque : S'il n'est pas branché ou alimenté en courant, l'appareil ne peut se mettre ni en fonctionnement ni à l'arrêt. Une fois branché sur le secteur, l'appareil redémarre en conservant la programmation existant avant l'interruption de courant.

En cas d'absence prolongée ou de non-utilisation:

1. Mettez à l'arrêt l'appareil en maintenant appuyée la touche Marche/Arrêt jusqu'à ce que l'affichage s'éteigne (voir ci-dessus).
2. Débranchez l'appareil.
3. Nettoyez l'appareil (voir le chapitre : "Entretien et Nettoyage").
4. Maintenez la porte entrouverte pendant toute la durée de non-utilisation (pour éviter la formation d'odeurs). Si toutefois vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.

Holiday (vacances)

Avec la fonction Vacances, la température nominale de fonctionnement du compartiment réfrigérateur est de +15 °C.

Ceci permet de laisser le compartiment réfrigérateur vide, fermé au lieu de l'ouvrir en cas d'absence prolongée (par ex. pendant les vacances) sans qu'il ne se forme d'odeurs ou de moisissures.

Avantage : La fermeture involontaire ou accidentelle de la porte pendant votre absence, n'est donc plus possible. L'activation du mode Veille permet de laisser la porte du réfrigérateur fermée sans qu'il ne se forme d'odeurs ou de moisissures.

Après avoir vidé et nettoyé l'appareil, procédez comme suit :

1. Pour activer la fonction Vacances, appuyez sur la touche „+“ (PLUS CHAUD) ou „-“ (PLUS FROID). L'afficheur indique alors par des chiffres clignotants la température de CONSIGNE actuellement sélectionnée.

2. Maintenez la touche „+“ (PLUS CHAUD) appuyée jusqu'à ce que l'afficheur indique la lettre H (pour Holiday). L'afficheur modifie la température indiquée par pas de 1°C jusqu'à +8°C. Après +8°C, l'afficheur indique +15°C ainsi que la lettre H. A présent le compartiment est réglé sur la fonction Holiday (vacances) en mode d'économie d'énergie.

3. Au bout de quelques secondes, l'afficheur bascule de nouveau sur la température REELLE. L'afficheur passe d'un affichage clignotant à un affichage fixe.

Il est possible de désactiver cette fonction à tout moment en modifiant la température sélectionnée à l'intérieur du compartiment. Pour cela, appuyez sur la touche „-“ (PLUS FROID).

i Attention ! Avec la fonction Vacances, le compartiment réfrigérateur doit rester vide. Vous ne devez pas conserver de marchandises dans ce compartiment. La température est réglée à environ +15°C lorsque la fonction Vacances est activée. Cette température est trop élevée pour la conservation d'aliments.

Equipement intérieur

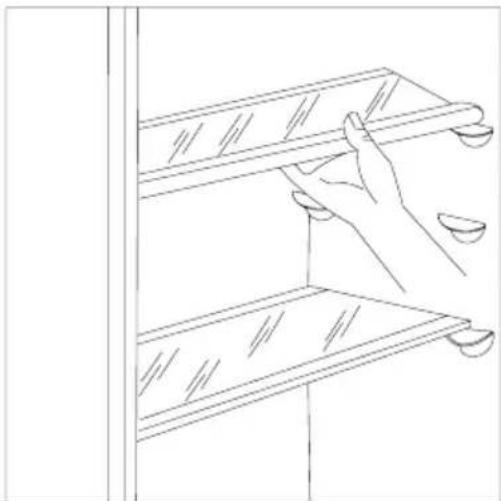

Clayettes

• Les clayettes sont amovibles pour permettre leur nettoyage.
• Selon vos besoins, les clayettes peuvent être positionnées à différentes hauteurs.
• Pour retirer une clayette, tirez-la vers vous jusqu'à ce que vous puissiez la faire basculer vers le haut ou vers le bas.
• Pour glisser la clayette à une autre hauteur, suivez cette même procédure mais dans l'ordre inverse.
• Pour une meilleure utilisation de l'espace, vous pouvez superposer les demi-clayettes avant sur les demi-clayettes arrièresexploiter au mieux l'espace, vous pouvez placer les demi-clayettes antérieures au dessus des clayettes arrières.

• Il est possible de modifier la position en hauteur du balconnet central.
• Tirez progressivement dans le sens des flèches pour le dégager, puis repositionnez-le selon les besoins.

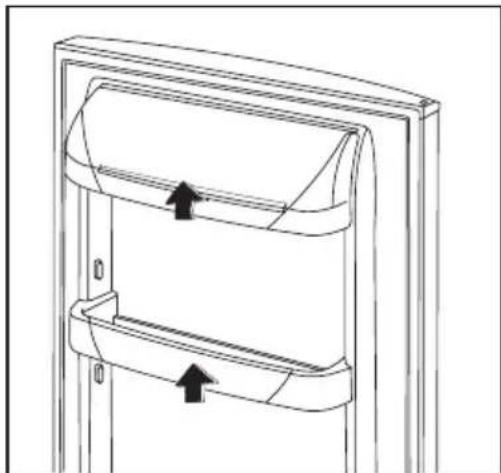

• Pour faciliter le nettoyage, il est possible de retirer les balconnets supérieur et inférieur de la contre-porte. Pour les retirer, tirez-les dans le sens des flèches, puis remettez-les en place.

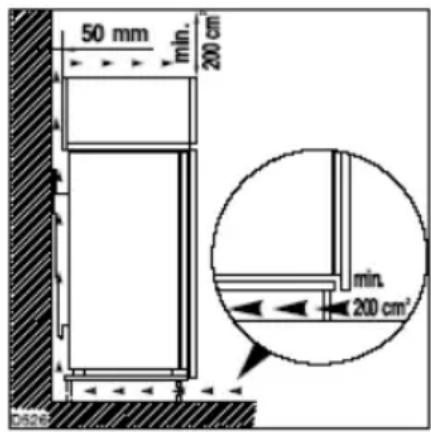

• Placez votre appareil loin d'un source de chaleur et veillez à ce que l'air circule librement tout autour de l'appareil. Voir le chapitre "Installation". Si l'appareil est installé correctement il consommera moins d'énergie.
• Evitez d'ouvrir trop souvent la porte de l'appareil et ne la laissez ouverte que le temps nécessaire.
• Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), il est possible que le compresseur fonctionne en régime continu. Dans ce cas, ramenez progressivement le thermostat sur une position inférieure, jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.
• Ne stockez pas d'aliments chauds dans l'appareil. Attendez que le complet refroidissement des préparations avant de les stocker.
  Nettoyez régulièrement le condenseur (grille en métal située à l'arrière de l'appareil).

Conseils pour la réfrigération

- Attendez le complet refroidissement des préparations avant de les stocker (ex : soupe). N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire.

Pour vous aider à utiliser correctement votre réfrigérateur, voici quelques conseils utiles:

- Viande crue (boeuf, porc, agneau et volaille): enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes, qui correspond à la zone la plus froide. La période de conservation est de 1 à 2 jours au maximum.

• Aliments cuits, plats froids, gelée, etc.: placez-les, bien couverts, sur une clayette.
• Fruits et légumes:bac(s) à légumes (une fois nettoyés).
• Beurre et fromage: placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène.
• Bouteille de lait: placez-les dans le balconnet porte bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Entretien

débrancher l'appareil avant toute opération d'entretien.

Avertissement

Seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet appareil qui contient des hydrocarbures.

Décongélation

L'humidité à l'intérieur de l'appareil se glace et se précipite sous forme des couches de glace ou de blanc gel.

La couche épaisse de glace ou de blanc gel a un effet isolant et diminue la puissance réfrigérante qui se traduit dans augmentation de la température interne de l'espace réfrigérant et l'accroissement de la consommation en énergie.

La décongélation de l'espace de refroidissement se fait automatiquement sans aucune intervention.

Le régulateur de température arrête régulièrement le fonction du compresseur - le refroidissement est stoppé - la température augmente et la décongélation s'accomplit.

Ensuit le régulateur de température remet en marche le système.

A travers le tube de déversement l'eau de dégel s'écoule dans le plat d'évaporation installé sur le compresseur et s'évaporise.

Attirons l'attention à ce qu'il faut régulièrement contrôler et nettoyer l'orifice de l'écoulement

de l'eau de fonte car en cas d'une obturation de cette orifice l'eau accumulée pénétrant dans l'isolation de l'appareil causera la détérioration prématurée de l'appareil.

Nettoyez l'orifice de sortie de l'eau du dégèlement à l'aide du nettoyeur de tube joint à l'appareil et présenté sur la figure. Stockez le nettoyeur de tube dans l'orifice de sortie.

Vérifiez périodiquement le libre écoulement de l'eau de dégel.

Le cas le plus caractéristique de l'engorgement du tube de déversement est le suivant: vous mettez dedans l'aliment enveloppé en papier, le papier gèle contre le paroi du compartiment de réfrigération et quand vous retirez l'aliment quelques morceaux de papier restent gelés contre le paroi. Au cours du dégel ces morceaux arrivent au tube et l'embouchonnent.

Rangez donc avec soin les aliments enveloppés en papier.

Une charge accentuée p.e. une canicule peut provisoirement forcer l'appareil à un fonctionnement continu pendent

duquel le dégel automatique n'est pas efficace.

Des traces de glace ou de blanc gel dans le paroi de fond de l'espace réfrigérant ne signifient pas un fonctionnement anormal..

Nettoyage

Il est recommandé de nettoyer le compartiment réfrigérateur très régulièrement.

N'utilisez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir pour procéder au nettoyage intérieur ou extérieur de votre appareil.

Débranchez l'appareil. Retirez tous les accessoires du compartiment (clayettes, balconnets, bac à légumes,...). Lavez-les à l'eau tiède additionnée d'un dé

tergent doux et inodore (produit utilisé pour la vaisselle par exemple) ; rincez à l'eau javellisée et séchez très soigneusement. Lavez les parois intérieures du compartiment comme indiqué pour les accessoires. Soignez particulière

rement les supports de clayettes et l'orifice d'écoulement de l'eau de dégivrage.

Lavez le joint de porte en caoutchouc (à l'aide d'une éponge humidifiée d'eau claire) sans omettre de nettoyer sous le joint.

Après le nettoyage, rebranchez l'appareil.

De temps en temps, dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur et nettoyez le bac de récupération de l'eau de dégivrage une ou deux fois par an.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

Débranchez l'appareil.

Videz le réfrigérateur.

Dégivrez et nettoyez l'appareil comme indiqué au chapitre (Entretien et nettoyage).

Maintenez la porte entrouverte pendant toute la durée de non-utilisaton. Si toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.

Changement d'ampoule

1. Débranchez l'appareil.
2. Retirez la vis du diffuseur.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule par un modèle semblable de même puissance (la puissance maximale est indiquée sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

En cas d'anomalie de fonctionnement

Si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant de faire appel à votre service après-vente. Observez les recommandations suivantes :

PROBLÈME	SOLUTION
La porte ne ferme pas	La porte est surchargée, veillez à mieux répartir le poids sur les balconnets ou à enlever des produits.L'appareil n'est pas correctement installé. Voir le chapitre “Encastrement”.
La température à l'intérieur du réfrigérateur est trop élevée	Choisissez une température plus basse.Placez les aliments de façon à ce que l'air circule correctement.Vérifiez que la porte soit correctement fermée et que le joint de porte soit en bon état et propre.La température ambiante du local où est installé l'appareil est trop élevée.
La température à l'intérieur du réfrigérateur est trop basse.	Choisissez une température plus élevée.
Le compresseur fonctionne en continu.	Choisissez une température plus élevée.La température ambiante du local où est installé l'appareil est trop élevée.Vérifiez si les orifices d'aération de l'appareil ne sont pas obstrués.Trop de produits frais ont été introduits en même temps et/ou la porte a été ouverte plus longtemps que nécessaire.
Bruits	Ce phénomène n'est pas anormal. Au moment du réglage de la température, lorsque l'appareil est branché ou débranché, vous pourrez entendre un claquement.Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux.Dès que le moteur se met en fonctionnement, vous l'entendrez bourdonner ou claquer légèrement.Le matériel isolant utilisé, dont la fonction estd'améliorer l'isolation et de réduire la consommation d'énergie, a tendance à amplifier légèrement les bruits.

Mauvais fonctionnement

Si l'électronique de l'appareil a détecté une anomalie qui empêche de mesurer la température REELLE, l'afficheur indique un carré. L'appareil continuera à fonctionner en utilisant un programme de secours jusqu'à ce qu'un technicien du Service après-vente intervienne sur l'appareil.

Service après-vente et pièces de rechange

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, il convient de consulter très rapidement le service après-vente de votre magasin vendeur.

Une commande sélective de pièces de rechange peut vous éviter des déplacements à répétition et donc des coûts inutiles.

Pour que l'intervention soit plus rapide, veuillez indiquer, au moment de l'appel:

• le modèle
  • le numéro de code produit (PNC)
  • le numéro de série (S-No.)

Ces informations figurent sur la plaque signalétique située sur le côté gauche à l'inté

rieur de l'appareil. Nous vous conseillons de noter ces informations ici, afin de les avoir rapidement à portée de main.

Caractéristiques techniques

Des données techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil.

Installation

Lors du transport et de l'installation de l'appareil, veillez à ce que le circuit réfrigérant ne soit pas endommagé.

- Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité et pour le bon fonctionnement de l'appareil, assurez-vous qu'une ventilation correcte et adaptée est prévue. Voir

les instructions d'installation.

- Attention : Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur ou par le fabricant.

Emplacement

• À la réception de l'appareil, déballez-le et vérifiez qu'il n'est pas endommagé.
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Évitez les expositions prolongées de l'appareil aux rayons solaires.
• Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la figure.

50 mm min. 200 cm min. 200 cm²

Attention : Veillez à ce que les orifices de ventilation ne soient pas obstrués.

- Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes:

Profondeur 50 mm

Largeur 540 mm

Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au-delà de ces températures, ses performances peuvent s'en trouvées diminuées.

Les différentes classes climatiques existantes et les températures ambiantes correspondantes en fonction du modèle de l'appareil sont les suivantes :

Classe pour une climatique température ambiante de

SN + 10... + 32 °C

N + 16... + 32 °C

ST + 16... + 38 °C

T + 16... + 43 °C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

Tolérance admise : ±6 % de la tension nominale.

Pour l'adaptation de l'appareil à des tensions différentes, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Attention

L'appareil doit être relié à la

terre.

La fiche du câble d'alimentation comporte un logement pour mise à la terre.

Utilisez un socle de prise de courant comportant une borne de mise à la terre. qui doit être obligatoirement raccordée conformément à la Norme NF.C. 15100 et aux prescriptions des fournisseurs d'énergie.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

CE Cet appareil est conforme aux directives communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques.

- 73/23 CEE du 19.2.73 (Basse tension) et modifications successives.

- 89/336 CEE du 3.5.89

(Compatibilité électromagnétique) et modifications successives.

Attention!

L'appareil doit pouvoir être débranché à tout moment. Il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Encastrement Croquis à l'échelle

Voir les „Instructions d'installation"

La réversibilité de la porte une fois effectuée, contrôlez que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche cheveux.

200 cm² 530 min. 50 874-880 590 min. 560 549 873 200 cm²

Avertissement !

Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si vous ne voulez pas attendre que le joint reprenne sa dimension naturelle après

s un certain temps, vous pouvez accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

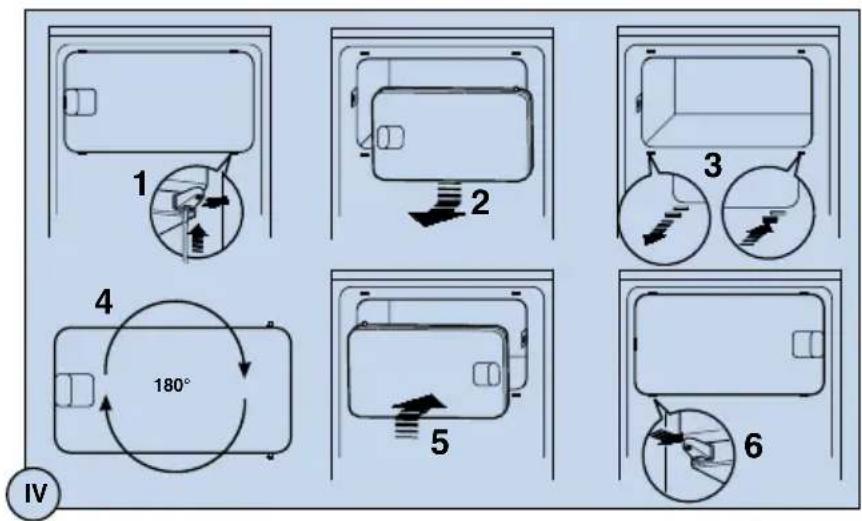

Changement du côté d'ouverture de la porte (si nécessaire)

Pas pour tous les modèles

1 2 3 4 180° 5 6 IV

Uniquement pour portes en bois séparées ou pour modelles avec 1 porte (h. 1698)
