BEDIENUNGSANLEITUNG ERG16610 ELECTROLUX

D Nicht bei allen Modellen

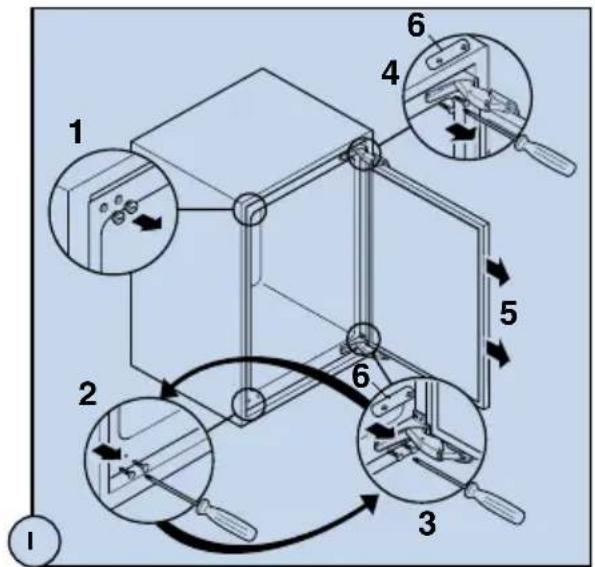

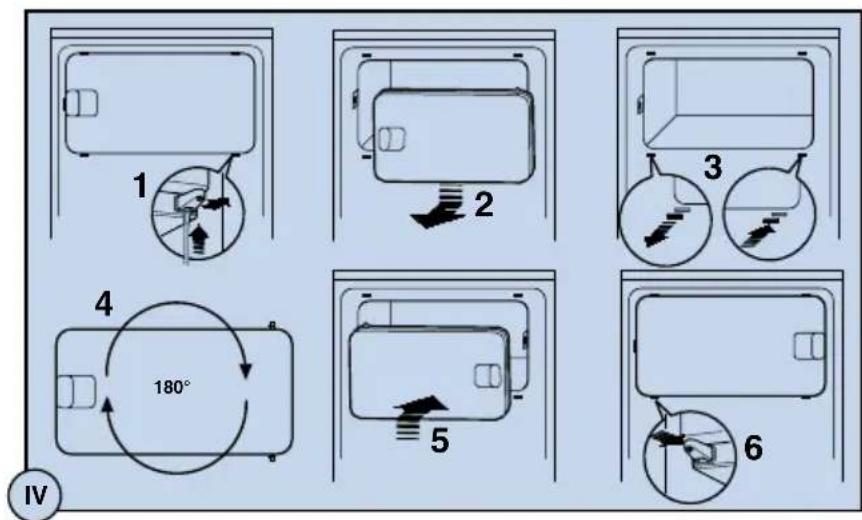

D Türanschlagwechsel (falls erforderlich)

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen enthält.

Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.

Folgende Zeichen werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Umwelthinweise

Bei diesem Symbol finden Sie Tips zur Lagerung von Lebensmitteln

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Sicherheitshinweise....46

Entsorgung 47

Zum Betrieb des Geräts 49

Vor Inbetriebnahme /Bedienblende / Temperatureinstellung ....49

Temperaturanzeige /Vor dem ersten Einschalten

Inbetriebnahme und Temperaturregelung / 50

SUPERCOOL / 50

Gerät ausschalten 51

Urlaubsmodus....51

Innenausstattung / ....52

Tipps....53

Wartung / Abtauen....53

Regelmäßige Reinigung 54

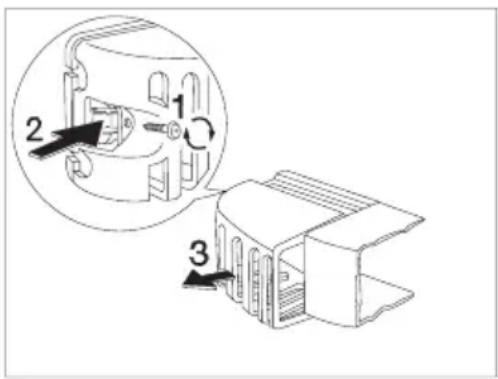

Wechsel der Glühlampe 55

Was tun, wenn....56

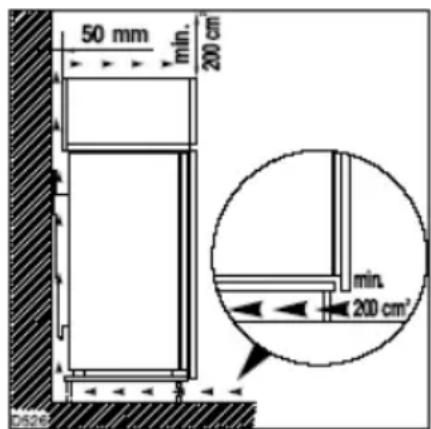

Kundendienst und Ersatzteile / Montage / Aufstellung / ....57

Elektrischer Anschluss 58

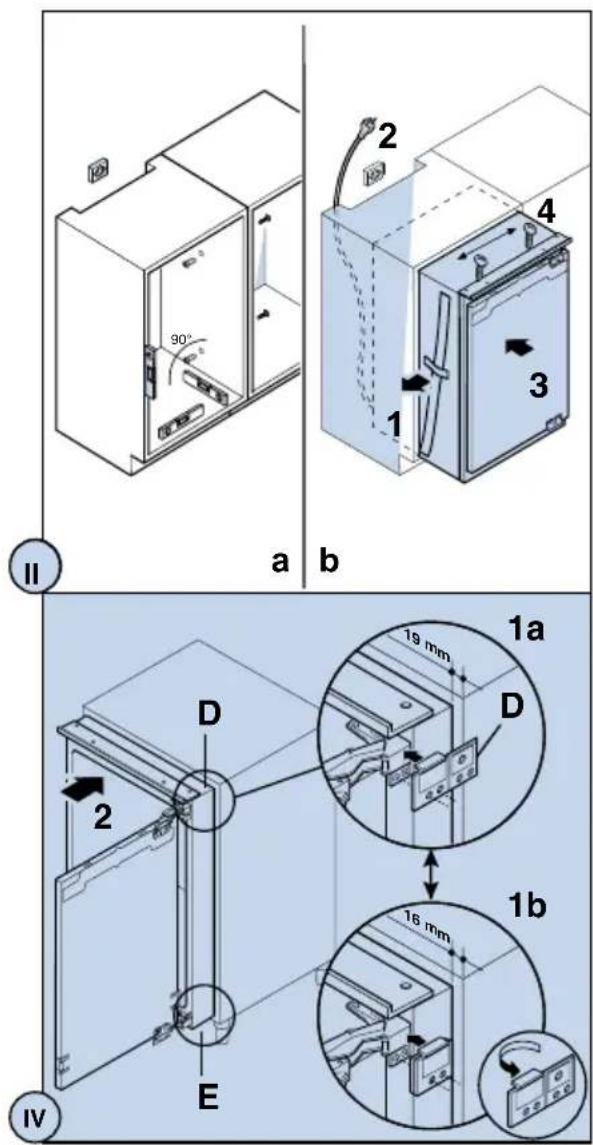

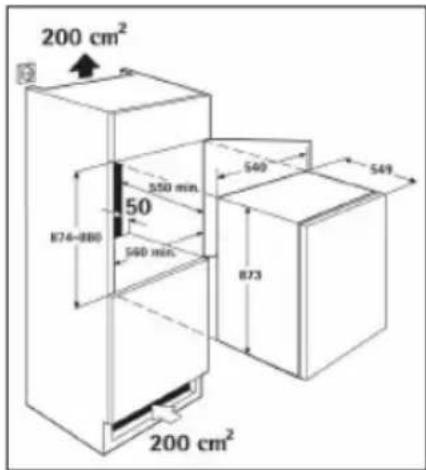

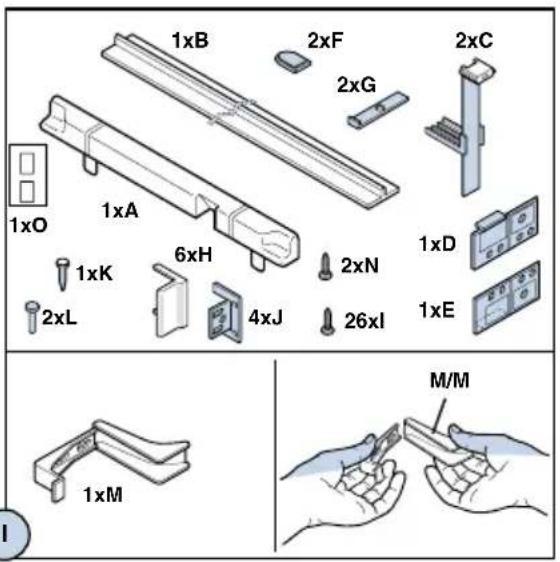

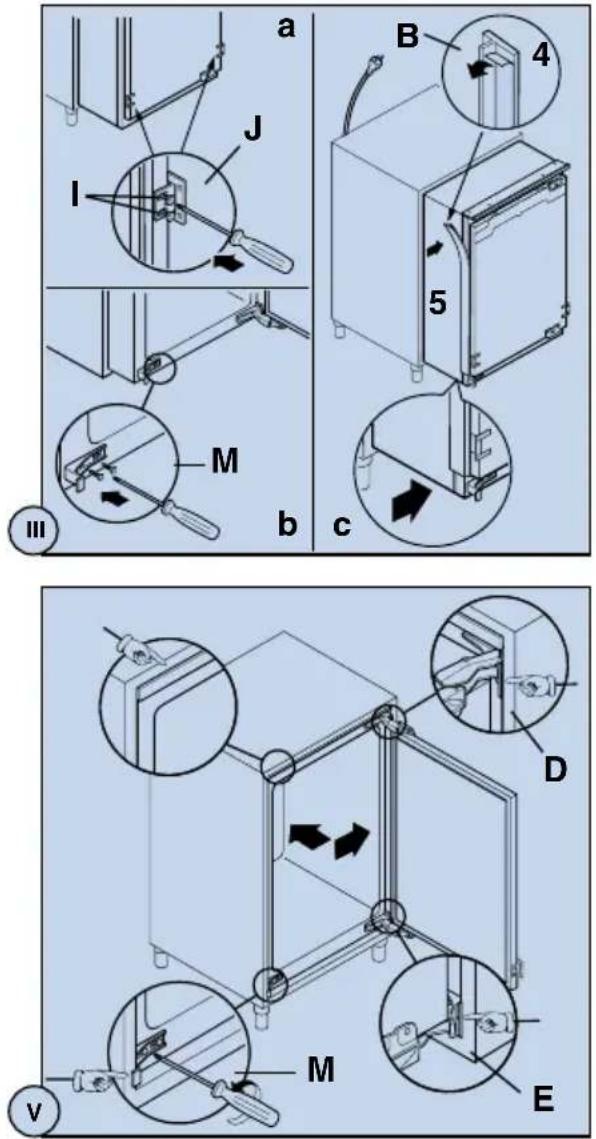

Einbau....59

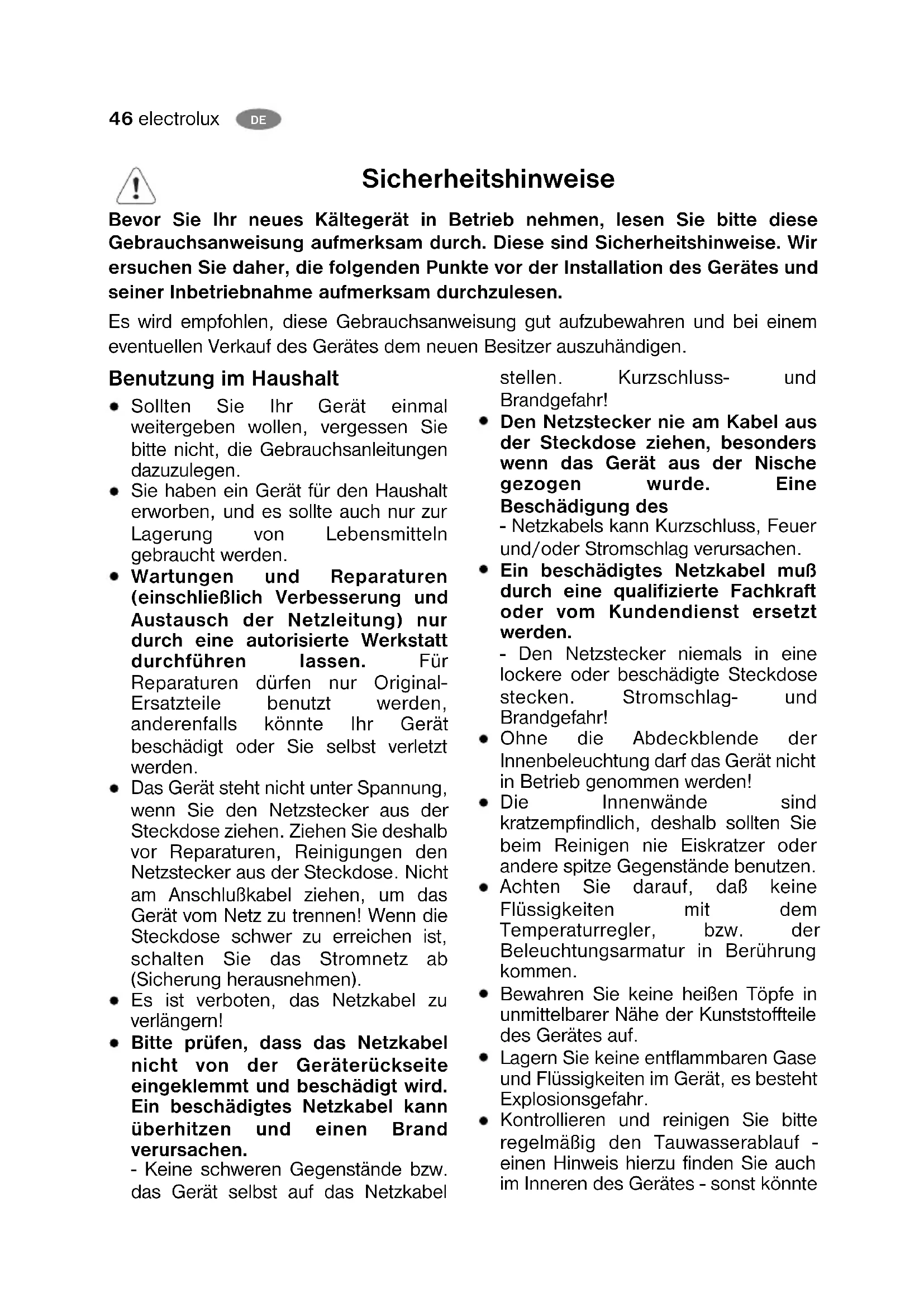

Sicherheitshinweise

Bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch. Diese sind Sicherheitshinweise. Wir ersuchen Sie daher, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzulesen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

- Sollten Sie Ihr Gerät einmal weitergeben wollen, vergessen Sie bitte nicht, die Gebrauchsanleitungen dazuzulegen.

- Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur Lagerung von Lebensmitteln gebraucht werden.

- Wartungen und Reparaturen (einschließlich Verbesserung und Austausch der Netzleitung) nur durch eine autorisierte Werkstatt durchführen lassen. Für Reparaturen dürfen nur Original-Ersatzteile benutzt werden, anderenfalls könnte Ihr Gerät beschädigt oder Sie selbst verletzt werden.

- Das Gerät steht nicht unter Spannung, wenn Sie den Netzstecker aus der Steckdose ziehen. Ziehen Sie deshalb vor Reparaturen, Reinigungen den Netzstecker aus der Steckdose. Nicht am Anschlußkabel ziehen, um das Gerät vom Netz zu trennen! Wenn die Steckdose schwer zu erreichen ist, schalten Sie das Stromnetz ab (Sicherung herausnehmen).

- Es ist verboten, das Netzkabel zu verlängern!

- Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.

- Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel

stellen. Kurzschluss- und Brandgefahr!

- Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des

- Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.

- Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder vom Kundendienst ersetzt werden.

- Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr!

- Ohne die Abdeckblende der Innenbeleuchtung darf das Gerät nicht in Betrieb genommen werden!

• Die Innenwände sind kratzempfindlich, deshalb sollten Sie beim Reinigen nie Eiskratzer oder andere spitze Gegenstände benutzen.

- Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. der Beleuchtungsarmatur in Berührung kommen.

- Bewahren Sie keine heißen Töpfe in unmittelbarer Nähe der Kunststoffteile des Gerätes auf.

- Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät, es besteht Explosionsgefahr.

- Kontrollieren und reinigen Sie bitte regelmäßig den Tauwasserablauf - einen Hinweis hierzu finden Sie auch im Inneren des Gerätes - sonst könnte

im Falle einer Verstopfung das angesammelte Wasser zu einer vorzeitigen Funktionsstörung des Gerätes führen.

Für die Sicherheit Ihrer Kinder

• Ihre Kinder sollten nicht mit den Klebebändern und Verpackungsmaterialien des Gerätes spielen, da Lebensgefahr durch Ersticken besteht!
• Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß Ihre Kinder mit dem Gerät oder dessen Bedienungselementen nicht spielen.
• Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden.
• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.

Umweltschutz

Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase.

Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Das Kühlaggregat darf nicht beschädigt werden. Informationen über die örtlichen Entsorgungsstellen erhalten Sie bei Ihrem Rathaus.

Entfernen Sie den Netzstecker und stellen Sie sicher, dass alle Schnapp- oder Riegelschlösser entfernt werden, um zu verhindern, dass sich kleine Kinder beim Spielen einschließen.

Entsorgung

Verpackungsmaterialien

Die mit dem Symbol [...]

gekennzeichneten Materialien sind recyclingfähig.

PE< für Polyethylen, z. B. Folienverpackungsmaterial

PS< für Polystyrol, z. B. Polstermaterial (immer FCKW-frei)

POM< Polyoxymethylen, z. B. Plastikklemmen.

Alle Materialien sind umweltfreundlich!

Informationen bezüglich Sammelzeiten oder Sammelstellen erhalten Sie von Ihrem Rathaus oder Ihrem Umweltamt.

Informationen für Sicherheits- vorschriften von Isobutan

Warnung

• Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a); bei diesem Stoff besteht Feuer- und Explosionsgefahr.
• Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von Einbaumöbeln nicht verschließen.
• Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen.
• Kühlkreislauf nicht beschädigen.
• Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

Zum Betrieb des Geräts

Vor der Inbetriebnahme

i Lassen Sie das Gerät mindestens 4 Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann

- Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen!

Verwenden Sie keine Reinigungsmittel oder

Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

- Entfernen Sie die Transportsicherungen.

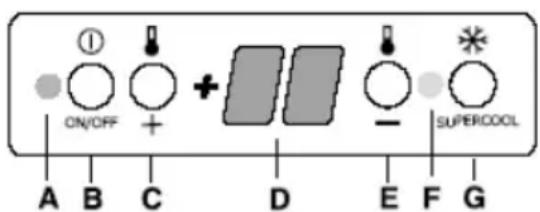

Bedienblende

A Kontrolllampe (grün)
B EIN/AUS-Schalter
C Tasten zur Temperatureinstellung (für wärmere Temperaturen)
D Temperaturanzeige
E Tasten zur Temperatureinstellung (für kältere Temperaturen)
F Kontrolllampe SUPERCOOL (gelb)

- SUPERCOOL wird für intensive Kühlung im Kühlschrank verwendet

G Drucktaster für SUPERCOOL

ON/OFF + SUPERCOOL A B C D E F G

Temperatureinstellung

Die Temperatur wird mit den Tasten "+" (WÄRMER) und "-" (KÄLTER) eingesetzt.

Diese Tasten sind mit der Temperaturanzeige verbunden.

• Durch Betätigen der Tasten "+" oder "-" wird die Temperaturanzeige von der Anzeige der IST-Temperatur (Temperaturanzeige leuchtet) umgeschaltet zur Anzeige der SOLL-Temperatur (Temperaturanzeige blinkt).
• Mit jeder weiteren Betätigung einer der beiden Tasten ändert sich die SOLL-Temperatur um 1 °C.
• Wird keine Taste betätigt, schaltet die Temperaturanzeige automatisch nach einer kurzen Weile (ca. 5 Sekunden) zurück zur Anzeige der IST-Temperatur.

SOLL-Temperatur bedeutet:

Die Temperatur, die im Kühlschrank erforderlich ist; sie kann den in der Anzeige dargestellten Temperaturen angepasst werden. Die SOLL-Temperatur wird durch blinkende Zahlen dargestellt.

IST-Temperatur bedeutet:

Die Temperaturanzeige zeigt die zurzeit im Kühlschrank vorhandene Temperatur an. Die IST-Temperatur wird durch permanent leuchtende Zahlen dargestellt.

Temperaturanzeige

Die Temperaturanzeige kann verschiedene Informationen

darstellen.

• Während des Normalbetriebs wird die zurzeit im Kühlschrank vorhandene Temperatur (IST-Temperatur) angezeigt.
• Wenn die Temperatur eingestellt wird, blinkt der zurzeit eingestellte Temperaturwert (SOLL-Temperatur) in der Anzeige.

Vor dem ersten Einschalten

Vor dem ersten Einschalten müssen das Innere des Gerätes und alle Zubehörteile gereinigt werden (siehe den Abschnitt: "Reinigung und Pflege").

Inbetriebnahme und Temperaturregelung

1. Stecken Sie den Netzstecker in die Wandsteckdose. Bei geöffneter Gerätetür schaltet sich die Innenbeleuchtung ein.
2. Drücken Sie die EIN-/AUS-Taste. Die grüne Netzkontrollleuchte leuchtet.

3. Drücken Sie entweder die Taste "+" (WÄRMER) oder "-" (KÄLTER). Die Temperaturanzeige schaltet um, und die derzeit eingestellte SOLL-Temperatur blinkt in der Temperaturanzeige.

4. Stellen Sie die gewünsch Temperatur ein, indem Sie die Tasten "+" (WÄRMER) oder "-" (KÄLTER) betätigen (siehe den Abschnitt "Tasten zur Temperatureinstellung"). Die Temperaturanzeige stellt sofort die geänderte Einstellung dar. Mit jeder weiteren Betätigung einer der beiden Tasten ändert sich die SOLL-Temperatur um 1 °C. Temperatur-Einstellbereich: +2 °C bis +8 °C.

Anmerkung: Aus Gründen der Lebensmittelsicherheit ist eine Temperatur von +5 °C für das Kühlfach kalt genug als Lagertemperatur.

1. Sobald die gewünschte Temperatur eingestellt ist, wechselt die Temperaturanzeige nach kurzer Zeit (ca. 5 Sekunden) über zur Anzeige der aktuellen IST-Temperatur im Kühlschrank.

Die Anzeige wechselt außerdem von Blinken zu Dauerlicht. Der Kompressor startet und läuft dann automatisch.

Hinweise! Bei Änderung der Einstellung läuft der Kompressor nicht sofort an, wenn gerade automatisch abgetaut wird.

Da die Lagertemperatur im Kühlschrank schnell erreicht wird, können Sie das Gerät gleich nach dem Einschalten mit Lebensmittel füllen.

SUPERCOOL

SUPERCOOL-Taste

Die SUPERCOOL-Funktion eigenet sich für schnelles Kühlen großer Mengen an Lebensmitteln im Kühlschrank, z. B. Getränke und Salate für eine Party.

1. Die SUPERCOOL-Funktion wird durch Betätigen der SUPERCOOL-Taste eingeschaltet. Die gelbe Leuchte leuchtet.

2. Jetzt garantiert die SUPERCOOL-Funktion intensives Kühlen. Eine SOLL-Temperatur ovn +2 °C wird automatisch gewählt. Die SUPERCOOL-Funktion endet automatisch nach einer Dauer von 6 Stunden. Danach kehrt das Kühlgerät wieder zur ursprünglich gewählten SOLL-Temperatur zurück. Die Temperaturanzeige zeigt die IST-Temperatur des Kühlschranks an.

3. Die SUPERCOOL-Funktion kann jederzeit manuell durch erneutes Betätigen der SUPERCOOL-Taste

beendet werden. Die gelbe Leuchte erlischt.

Wenn die SUPERCOOL-Funktion eingeschaltet ist, lässt sich die Temperatureinstellung nicht ändern.

Gerät ausschalten

Um das Gerät auszuschalten, drücken Sie die EIN-/AUS-Taste ca. 3 Sekunden lang. Dies führt zu einem Countdown von "3" zu "1" auf der Temperaturanzeige. Wenn "1" erreicht ist, wird der Kühlschrank ausgeschaltet. Die Temperaturanzeige schaltet sich aus.

Anmerkung: Das Gerät kann weder einnoch ausgeschaltet werden, wenn der Stecker nicht in die Steckdose eingesteckt ist bzw. das Gerät nicht mit Strom versorgt wird. Wird das Gerät wieder mit Strom versorgt, kehrt es in denselben Betriebszustand zurück wie vor der Unterbrechung der Stromversorgung.

Wenn das Gerät für längere Zeit nicht benutzt wird:

1. Schalten Sie das Gerät aus, indem Sie die EIN-/AUS-Taste so lange drücken, bis sich die Anzeige ausschaltet (siehe oben).
2. Ziehen Sie den Netzstecker, oder trennen Sie das Gerät von der Netzversorgung.
3. Reinigen Sie das Gerät gründlich (siehe den Abschnitt: "Reinigung und Pflege").
4. Am Ende lassen Sie die Tür geöffnet, damit sich kein unangenehmer Geruch bilden kann.

Urlaubsmodus

Im Urlaubsmodus beträgt die Temperatur im Kühlschrank ca. +15 °C.

Daher ist es im Urlaubsmodus möglich, die Tür des leeren Kühlschranks geschlossen zu halten, wenn das Gerät für längere Zeit nicht benutzt wird.

Vorteil: Ein unbeabsichtigtes Schließen der Tür oder zufälliges Schließen der Tür durch Personen, die sich während Ihrer Abwesenheit um die Wohnung kümmern, ist nicht möglich. Ohne den Stand-by-Modus mit geschlossener Tür würden sich unangenehmer Gerüch und Schimmel bilden.

Nach dem Leeren und Reinigen des Kühlschranks verfahren Sie wie folgt:

1. Um die Urlaubseinstellung zu aktivieren, drücken Sie entweder die Taste "+" (WÄRMER) oder "-" (KÄLTER). Die Temperaturanzeige wechselt und zeigt in blinkenden Zahlen die zurzeit eingestellte SOLL-Temperatur an.
   2 .Halten Sie die Taste "+" (WÄRMER) so lange gedrückt, bis in der Temperaturanzeige ein H (für Holiday) angezeigt wird. Die in der Temperaturanzeige dargestellte Temperatur ändert sich in Schritten von 1 °C, bis sie +8 °C erreicht. Nachdem der Wert von +8 °C erreicht ist, erscheint der Wert +15 °C zusammen mit dem Buchstaben H in der Anzeige. Der Kühlschrank wird jetzt im energiesparenden Urlaubsmodus betrieben.
2. Nach ein paar Sekunden wechselt die Temperaturanzeige wieder zur IST-Temperatur. Die Anzeige wechselt außerdem von Blinken zu Dauerlicht.

Um den Kühlschrank zurück in den Normalbetrieb zu schalten, drücken Sie die Taste "-" (KÄLTER).

Wichtiger Hinweis! Wenn sich der Kühlschrank im Stand-by-Modus befindet, dürfen keine Lebensmittel darin gelagert werden. Die Temperatur wird im Stand-by-Modus auf ca. +15 °C geregelt. Diese Temperatur ist zum Lagern von Lebensmitteln zu warm.

Innenausstattung

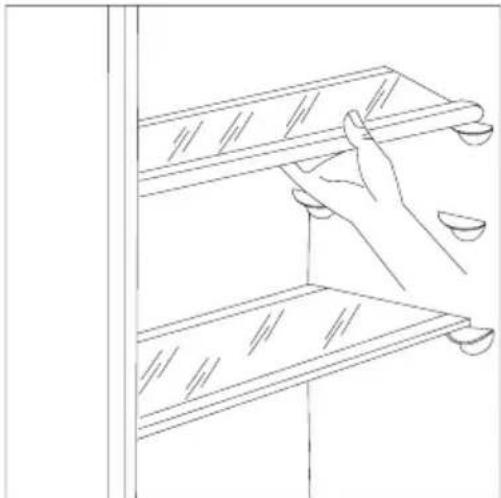

Abstellflächen

• Die Abstellflächen können zur Reinigung herausgenommen werden.
- Um Lebensmittelverpackungen unterschiedlicher Größe zu lagern, lassen sich die Abstellflächen in unterschiedlicher Höhe anbringen.
- Zum Entfernen der inneren Abstellfläche, ziehen Sie diese so weit nach vorn, bis sie nach oben oder unter gekippt und aus dem Fach herausgehoben werden kann.
- Führen Sie diesen Vorgang in umgekehrter Reihenfolge durch, um die Abstellfläche auf einer anderen Höhe einzusetzen.
- Um den Platz im Gerät besser zu nutzen, können die vorderen halben Glasabstellflächen über die hinteren gelegt werden.

• Um Lebensmittelverpackungen unterschiedlicher Größe zu lagern, lassen sich die Türabstellfächer in der Höhe verstellen.

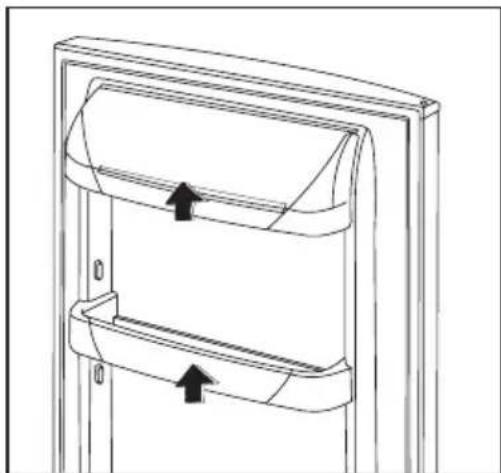

• Ziehen Sie das Türabstellfach nach und nach in Pfeilrichtung, bis es sich herausheben lässt, dann setzen Sie es in die neue Position ein.
• Um das Gerät gründlicher zu reinigen, lassen sich das obere und das untere Türabstellfach in Pfeilrichtung herausziehen und anschließend wieder einsetzen.

Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger. Bitte im Abschnitt "Aufstellung" nachsehen.

• Tür nur so lange wie nötig geöffnet lassen.
• Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, dabei kann sich eine Reif- oder Eisschicht an der hinteren Innenwand bilden.
• In diesem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Hinweise für die Kühlung

- Lagern Sie keine warmen Lebensmittel oder dampfende Flüssigkeiten im Kühlschrank, und decken Sie die Lebensmittel ab oder packen sie ein, besonders, wenn sie einen starken Geruch haben.

Damit Sie ihren Kühlschrank richtig benutzen, haben wir einige praktische Ratschläge für Sie zusammengestellt:

- Rohes Fleisch (Rind, Schwein, Lamm und Geflügel): geben Sie Fleisch in einem Gefrierbeutel und legen Sie

diesen auf die Glasabstellfläche über der Gemüseschublade, denn dies ist die kälteste Stelle im Kühlschrank. Fleisch kann nur auf diese Art sicher für höchstens ein oder zwei Tage gelagert werden.

• Gekochte Nahrungsmittel, Aufschnitt, Sülze, usw.: solche Nahrungsmittel zugedeckt aufbewahren. Sie können auf jede beliebige Glasabstellfläche gelegt werden.
• Obst und Gemüse: Obst und Gemüse gründlich waschen und in die dafür vorgesehene(n) Schublade(n) ablegen.
• Butter und Käse: in speziellen luftdichten Behältern aufbewahren oder in Aluminiumfolie bzw. in Gefrierbeuteln einpacken, um den Kontakt mit der Luft zu vermeiden.
• Milchflaschen: gut verschlossen in den Flaschenhalter der Innentür stellen.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt.

Wartung

Ziehen Sie bitte vor jeder Wartungsmaßnahme immer den Netzstecker aus der Steckdose.

Warnung!

Dieses Gerät enthält Kohlenwasserstoffe in seinem Kühlaggregat. Daher darf eine Nachfüllung nur durch einen autorisierten Techniker erfolgen.

Abtauen

Nach einer bestimmten Betriebszeit kann sich im Kühlraum des Gerätes eine Reif- bzw. Eischicht bilden.

Diese Reif- und Eisschicht wirkt isolierend, die Kälteabgabe wird dadurch

erschwert, was zur erhöhten Temperatur der Kühlräume führen kann und den Stromverbrauch ansteigen läßt.

Bei diesem Typ besitzt der Kühlbereich eine Abtauvollautomatik. Damit entfällt ein Abtauen des Kühlbereiches.

Der Temperaturregler unterbricht immer wieder den Kompressor - während dieser Zeit wird der Kühlprozeß unterbrochen - die Innentemperatur steigt und somit erfolgt ein Abtauen.

Nach dem Abtauen aktiviert der Temperaturregler den Kühlprozeß.

Das Wasser sammelt sich im Sammelbehälter, läuft durch den Tauwasserablauf über die

Tauwasserabführung in die Auffangschale (auf dem Kompressor) und verdunstet dort durch die Wärme des Kompressors.

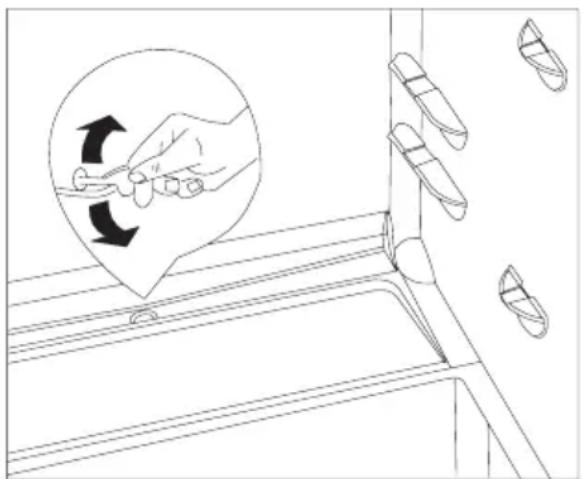

Kontrollieren und reinigen Sie bitte den Tauwasserablauf regelmäßig, sonst könnte im Falle einer Verstopfung das angesammelte Wasser in die Isolierung gelangen und somit zu einer vorzeitigen Funktionsstörungen des Gerätes führen.

Verwenden Sie beim Reinigen des Tauwasserablaufes das mitgelieferte und auch in der Abb. dargestellte Reinigungsgerät. Bewahren Sie es am Tauwasserablauf auf.

Überzeugen Sie sich gelegentlich davon, daß der Tauwasserablauf nicht verstopft ist.

Ein typisches Beispiel für die Verstopfung der Tauwasserabführung besteht darin, daß in Papier verpackte Lebensmittel mit der Rückwand des Kühlbereiches in Berührung kommen und dort festfrieren. Beim Herausnehmen des Lebensmittels kann das Papier in die Tauwasserabführung gelangen und dadurch einen Verstopfung verursachen.

Gehen Sie deshalb bitte beim Einlegen von in Papier verpackte Lebensmittel aus den eben ernannten Gründen vorsichtig vor.

Bei voller Auslastung (z.B. bei Hitze) läuft der Kühlschrank ununterbrochen, während dieser Zeit ist die Abtauvollautomatik unwirksam.

Nach dem Abtauen sind Reif- und Eisflecken auf der Rückseite des Kühlschrankes nicht unüblich..

Regelmäßige Reinigung

Es wird empfohlen, die Innenseite des Kühlschranks alle 3 bis 4 Wochen abzuwaschen.

Haushaltsreiniger oder Seife dürfen nicht benutzt werden.

Nachdem Sie das Gerät vom Netz getrennt haben, waschen Sie den Innenraum mit lauwarmem Wasser aus und wischen ihn trocken.

Säubern Sie das Gummiprofil der Magnettür mit klarem Wasser.

Nach der Reinigung stecken Sie den Stecker des Geräts wieder in die Netzsteckdose.

Staub- und Schmutzansammlungen an der Rückseite des Kühlschranks und am

Kondensator entfernen Sie am besten ein- oder zwei Mal pro Jahr. Bei dieser Gelegenheit sollte auch die Auffangschale am Kompressor gereinigt werden.

Stillstandszeiten

Falls das Gerät für längere Zeit nicht benutzt wird, führen Sie diese Schritte aus:

Trennen Sie das Gerät vom Stromkreis.

Entfernen Sie alle Lebensmittel aus dem Kühlschrank.

Tauen Sie das Gerät ab und reinigen Sie es, wie oben beschrieben.

Lassen Sie die Tür geöffnet, damit sich kein unangenehmer Geruch im Innern des Geräts bilden kann

Wechsel der Glühlampe

1. Trennen Sie den Netzstecker von der Netzversorgung.
2. Lösen Sie die Schraube an der Lampenabdeckung.
3. Nehmen Sie die Lampenabdeckung ab (siehe hierzu die Abbildung).

4. Ersetzen Sie die alte Lampe durch eine Lampe der gleichen Leistung (die maximal erlaubte Leistung steht auf der Lampenabdeckung).

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampenabdeckung fest.
7. Stecken Sie den Netzstecker in die Steckdose.
8. Tür öffnen. Prüfen Sie, dass die Lampe brennt.

Einige Störungen lassen sich einfach beheben, ohne gleich den Kundendienst zu rufen. Beachten Sie folgende Hinweise:

STÖRUNG	ABHILFE
Tür schließt nicht	Das Gewicht in den Türabstellfächern ist zu hoch. Verteilen Sie das Gewicht gleichmäßiger, oder nehmen Sie einige Produkte heraus.Das Gerät ist nicht richtig eingebaut. Lesen Sie bitte den Abschnitt "Einbau".
Es ist zu warm im Kühlschrank	Stellen Sie eine niedrigere Temperatur ein.Verteilen Sie die Lebensmittel, damit sich die kalte Luft besser verteilen kann.Stellen Sie sicher, dass die Tür vollständig geschlossen ist und die Türdichtung unbeschädigt und sauber ist.Der Kühlschrank ist in einem Raum aufgestellt, der über der normalen Raumtemperatur liegt.
Es ist zu kalt im Kühlschrank.	Stellen Sie eine wärmere Temperatur ein.
Der Kompressor läuft ständig.	Stellen Sie eine wärmere Temperatur ein.Der Kühlschrank ist in einem Raum aufgestellt, der über der normalen Raumtemperatur liegt.Überprüfen Sie, ob das Gerät über ausreichende Luftzufuhr verfügt und ob die Belüftungsöffnungen frei sind.Ursache könnte das Einlagern großer Mengen an Lebensmitteln und/oder häufiges Öffnen/Schließen der Tür sein.
Geräusche	Das ist manchmal normal. Die Temperaturregelung verursacht klickende Geräusche, wenn das System ein- oderausgeschaltet wird.Das eingespritzte Kühlgas kann ein gurgelndes Geräusch verursachen, während es durch die Leitungen fließt.Der Motor kann ein Summen und/oder leichtes Stoßen verursachen.Das verwendete Isoliermaterial hat die Tendenz,Geräuschpegel leicht zu verstärken, es sorgt jedoch für bessere Isolierung und geringeren Energieverbrauch.

Störungen

Wenn die Elektronik im Gerät einen Fehler feststellt, durch den die IST-Temperatur nicht mehr gemessen werden kann, zeigt die Temperaturanzeige ein quadratisches Symbol an. Das Gerät funktioniert weiter über ein Sicherungsprogramm, bis Ihr Kundendiensttechniker den Fehler behoben hat.

Kundendienst und Ersatzteile

Wenn Sie eine Störung mit Hilfe der in dieser Gebrauchsanweisung beschriebenen Maßnahmen nicht beheben können, setzen Sie sich mit Ihrem Fachhändler oder der Kundendienstabteilung in Verbindung und schauen Sie auf Ihre Garantiekarte.

Die gezielte Bestellung von Ersatzteilen kann unnötige Fahrtkosten und Aufwand vermeiden.

Aus diesem Grund müssen Sie immer die folgenden Daten zum Gerät bereit halten:

• Modell-Bezeichnung
• Modell-Nummer (PNC)
• Serien-Nummer (S-No.)

Diese Daten befinden sich auf dem Typenschild an der linken Kühlschrankinnenwand. Wir empfehlen, dass Sie diese Daten hier eingeben, damit Sie sie im Bedarfsfall sofort zur Hand haben.

Technische Daten

Die technischen Daten befinden sich auf dem Typenschild, das an der linken Innenwand des Kühlschranks befestigt ist.

Montage

Bei Transport Ihres Gerät sollten Sie äußerste Vorsicht walten lassen, damit Sie das Kühlaggregat nicht beschädigen, aus dem dann möglicherweise Flüssigkeit austreten kann.

- Während das Gerät in Betrieb ist, werden der Kondensator und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Eine ausreichende Belüftung muss jederzeit sichergestellt sein, denn wenn dies nicht der Fall ist, führt dies zum Ausfall von Bauteilen und

möglichem Verlust von Lebensmittel. Siehe Montageanweisung.

- Wichtiger Hinweis: Eine beschädigte Netzzuleitung muss durch ein Spezialkabel bzw. einen Kabelsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.

Aufstellung

• Packen Sie den Kühlschrank aus und überprüfen Sie, ob er unversehrt ist und keine Transportschäden aufweist.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Gaskochern installiert werden.
• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
• Für eine optimale Belüftung des Gerätes müssen aus Sicherheitsgründen die minimalen Lüftungsquerschnitte (Abb.) eingehalten werden.

Achtung: Die Ventilationsöffnungen müssen immer sauber gehalten werden.

- Ferner ist auch am hinterennbauschrankteil ein Lüftungskamin mit folgenden Maßen notwendig:

Tiefe 50 mm

Breite 540 mm

50 mm min. 200 cm min. 200 cm² D526

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für eine Umgebungstemperatur von
SN + 10	... +32 °C
N + 16	... +32 °C
ST + 16	... +38 °C
T + 16	... +43 °C

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Inbetriebnahme des Gerätes, dass die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Die Spannung kann um ±6% von der Nennspannung abweichen.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtiger Hinweis

Das Gerät muss geerdet sein.

Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet.

Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften durch einen von Ihnen beauftragten qualifizierten Elektriker erden.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der vorstehenden Sicherheitshinweise entstehen.

Das Gerät entspricht den

folgenden EWG- Richtlinien:

- 87/308 EWG vom 2/6/87(Funkentstörung);

- 73/23 EWG vom 19/2/73 (Niederspannungsrichtlinie) und folgenden Zusätzen und Änderungen;

- 89/336 EWG vom 3/5/89

(Richtlinie zur Elektromagnetischen Verträglichkeit) und folgenden Änderungen.

Wichtig!

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben.

Einbau

Maßzeichnung

Siehe beiliegende Montageanweisung.

Prüfen Sie bitte nach dem Einbau des Geräts, insbesondere nach Türanschlagswechsel, ob die Türdichtung ringsum richtig abdichtet. Eine undichte Türdichtung kann zu verstärkter Reifbildung und dadurch zu höherem Energieverbrauch führen.

200 cm² 550 min. 50 E74-880 560 min. 549 B73 200 cm²

Achtung!

Bei einer niedrigen Raumtemperatur (z. B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt auf dem Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie diesen Prozess beschleunigen, so genügt es die Dichtung mit einem Fön zu erwärmen.

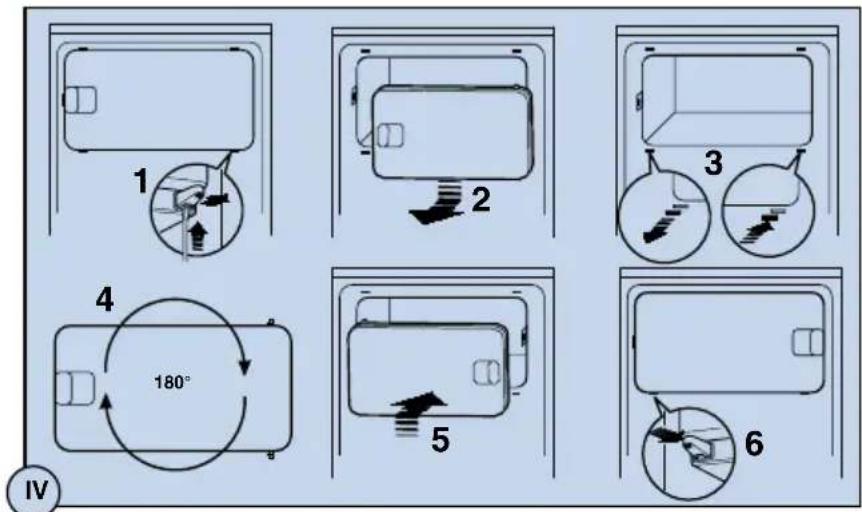

Türanschlagwechsel (falls erforderlich) B Reversibility of door (if necessary)

Nicht bei allen Modellen

1 2 3 4 180° 5 6 IV

Einbauanweisung

B Installation instructions

1xB 2xF 2xC 2xG 1xO 1xA 6xH 2xN 1xD 1xE 2xL 4xJ 26xl 1xK 1xM M/M

90° a b 1 2 3 4 19 mm 1a D 2 16 mm 1b E IV

Nur für geteilte Möbelfront oder für 1-Tür Modelle (H. 1698) XIV

D Nicht bei allen Modellen Not on all models

1 2 3 4 180° 5 6 IV

s
