MODE D'EMPLOI C301 SAGEM

Page Séparation.fm Page 1 Vendredi, 6. mars 2009 10:05 10 LU C301 FR.book Page 1 Jeudi, 17. décembre 2009 10:34 10 Français

Cher client, Vous venez d'acquérir un téléphone SAGEMCOM et nous vous remercions de la confiance que vous nous accordez. Ce produit a été fabriqué avec le plus grand soin. Si toutefois vous rencontrez la moindre difficulté lors de son utilisation, nous vous conseillons de consulter ce manuel de l'utilisateur. Vous trouverez également des informations sur le site : http://www.sagemcom.com Pour votre confort et votre sécurité, nous vous invitons à lire attentivement le paragraphe suivant : 1.1. Recommandations et consignes de sécurité Ne pas installer votre téléphone ni dans une pièce humide (salle d'eau, salle de bains, buanderie, cuisine, etc..) à moins de 1,50 m d'un point d'eau, ni en extérieur. Pour bénéficier d'une qualité audio optimale, votre téléphone doit être utilisé à une température comprise entre 15 °C et 35 °C. Les piles usagées doivent être mises au rebut, conformément aux instructions indiquées dans "ce manuel". N'essayez pas de retirer des vis ou d'ouvrir l'appareil. Il ne contient aucune pièce remplaçable par l'utilisateur. Le marquage CE atteste de la conformité du produit aux exigences essentielles de la directive 1999 / 5 / CE du Parlement et du Conseil Européen concernant les équipements hertziens et les équipements terminaux de télécommunication. Vous pouvez consulter la déclaration de conformité sur le site www.sagemcom.com rubrique "support" ou la demander à l'adresse suivante : Sagem Communications SAS 250, route de l'Empereur 92500 Rueil-Malmaison - France

LU C301 FR.book Page 2 Jeudi, 17. décembre 2009 10:34 10 C301

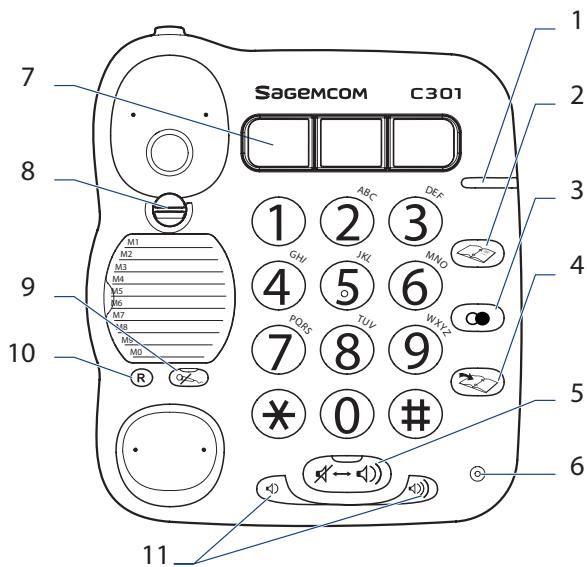

2. Présentation du téléphone

avec les appareils auditifs

1. Voyant lumineux : clignote lors de la réception d’un

: accéder aux numéros mémorisés sur les touches de

(référez-vous au paragraphe "Touches de mémoire clavier", page 9).

2.2. Votre téléphone Le C301 est un téléphone dont la prise en main est ergonomique et confortable. Il est facile à utiliser et il est doté d'un coupleur inductif qui assure la compatibilité

Placez le coffret devant vous, ouvrez l’emballage et vérifiez que les éléments suivants s’y trouvent :

• la base du téléphone,
• le combiné du téléphone,
• un câble en spirale du combiné,
• un cordon de raccordement téléphonique (RJ11 - RJ11),
• un cordon de raccordement téléphonique (Allemagne),
• un cordon de raccordement téléphonique (France),
• un support d’accroche murale,
• ce livret utilisateur. LU C301 FR.book Page 3 Jeudi, 17. décembre 2009 10:34 10 Français

composé. : rappeler le dernier numéro

3. Installation du téléphone

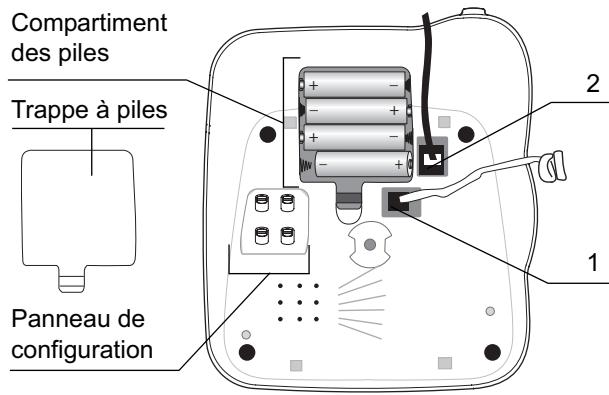

3.1. Raccordement du câble téléphonique

: sauvegarder les numéros dans les mémoires (référez-vous au paragraphe "Gérer les numéros en mémoire", page 8). Compartiment des piles Trappe à piles

7. Touches de mémoires photos (référez-vous au

paragraphe "Touches de mémoire photos", page 8).

8. Languette : maintenir le combiné en position murale

: Touche de fonction permettant d'accéder à des services supplémentaires (se renseigner auprès de l'opérateur).

: régler le volume du hautpaleur et de l’écouteur et régler la sensibilité du microphone.

Panneau de configuration Sur la face arrière de votre téléphone, encliquetez l’extrémité du câble en spirale du combiné dans son logement (repère 1) et reliez l’autre extrémité au combiné. Ensuite, encliquetez l’extrémité du cordon téléphonique dans son logement (repère 2) et reliez l’autre extrémité à la prise téléphonique murale. Le C301 est destiné à être connecté comme étant un téléphone unique.

LU C301 FR.book Page 4 Jeudi, 17. décembre 2009 10:34 10 C301 3.2. Installation du téléphone comme appareil mural

• Pivotez le clip d’accroche. Ceci empêche le combiné de tomber de sa base.

Marquez le mur aux points qui vont être fixés. Percez le mur aux points que vous avez marqués. Insérez les chevilles dans les trous si nécessaire. Placez le téléphone sur le socle d’accroche murale en le positionnant sur les emplacements marqués WALL puis tournez le loquet situé au-dessous du socle.

• Accrochez le téléphone au mur, alignez les fentes de l’accroche murale avec les vis situées dans le mur, rabattez ensuite solidement.

• Positionnez le téléphone de façon à ce qu’il tienne fermement et sans danger. 3.3. Installation du téléphone comme appareil de bureau Dans cette configuration, le socle vous procure un confort d’utilisation par la position inclinée du téléphone.
• Placez le téléphone sur le socle en le positionnant sur les emplacements marqués DESK puis tournez le loquet situé au-dessous du socle .

• Placez l'ensemble sur votre bureau. LU C301 FR.book Page 5 Jeudi, 17. décembre 2009 10:34 10 Français 3.4. Insertion ou changement des piles Débranchez la ligne téléphonique de la prise murale avant d'ouvrir la trappe à piles.
• Enlevez la trappe à piles.
• Retirez les anciennes piles, insérez les piles neuves une à une en respectant la polarité de celles-ci (référez-vous au paragraphe "Raccordement du câble téléphonique", page 3).

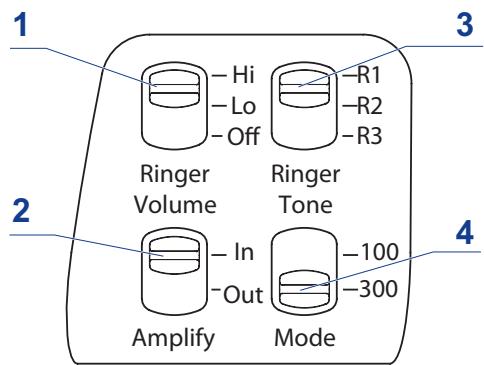

• Replacez la trappe à piles. 3.5. Panneau de configuration

1. Ringer volume : Régler le volume de la sonnerie

(Silence, faible, fort)

Out : Amplifier la sensibilité du microphone. In : Amplifier le volume de l’écouteur.

3. Ringer tone : Modifier la sonnerie.

4. Mode : Régler le temps de flashing (100/300 ms).

4.1. Recevoir un appel Le téléphone sonne et le voyant lumineux clignote. Soulevez le combiné de sa base, vous pouvez parler à votre correspondant. A la fin de la communication, raccrochez le combiné. L'appareil est en attente d'un appel. 4.2. Effectuer un appel Décrochez le combiné de sa base, vous obtenez la tonalité. Composez le numéro de votre correspondant à l'aide du clavier de numérotation. A la fin de la communication, raccrochez le combiné.

Pour régler le volume du combiné ainsi que la sensibilité du microphone, référezvous au paragraphe "Panneau de configuration", page 5.

LU C301 FR.book Page 6 Jeudi, 17. décembre 2009 10:34 10 C301 4.3. Rappeler un numéro Décrocher le combiné de sa base, vous obtenez la tonalité. Appuyer sur la touche , le dernier numéro appelé est composé automatiquement. 4.4. Effectuer un appel en mode mains-libres Appuyez sur la touche , vous obtenez la tonalité. Composez le numéro de votre correspondant à l'aide du clavier de numérotation. A la fin de la communication, appuyez sur la touche

Durant l’appel vous pouvez régler le volume du haut-parleur en utilisant les touches

de la base. Il existe 5 niveaux de volume, le réglage par défaut est 3. 4.5. Basculer entre le mode mains-libres et le mode combiné Si vous êtes en communication en mode mains-libres et que vous voulez basculer en mode combiné, décrochez le combiné. Le mode mains-libres est automatiquement désactivé. Pour basculer en mode mains-libres, appuyez sur la touche base. puis reposez le combiné sur la 4.6. Second appel (selon opérateur) En cours de communication vous pouvez recevoir un second appel entrant ou appeler un second correspondant. Vous pouvez alors basculer d'un correspondant à l'autre.

4.6.1.Réception d'un second appel

En cours de communication, un bip sonore émis par votre opérateur vous informe qu’un second appel est en attente. Appuyez sur les touches + 2 pour prendre ce nouvel appel. Votre premier correspondant bascule en attente et vous pouvez dialoguer avec le second correspondant. LU C301 FR.book Page 7 Jeudi, 17. décembre 2009 10:34 10 Français

4.6.2.Basculer d'un appel à l'autre

Vous êtes déjà en double appel et vous souhaitez basculer d’un appel vers l’autre: Appuyez sur les touches + 2, l'appel en cours passe alors en attente et vous reprenez en ligne le second appel. Vous êtes déjà en double appel et vous souhaitez établir une conférence à 3: Appuyez sur les touches + 3, Vous pouvez alors dialoguer avec les deux correspondants en même temps. 4.7. Mode secret

4.6.3.Arrêter un appel et continuer l'autre

En cours de communication, un bip sonore émis par votre opérateur vous informe qu’un second appel est en attente. En cours de communication, vous pouvez passer en mode secret, le micro de votre téléphone sera coupé. Votre interlocuteur ne pourra plus vous entendre. Appuyez sur les touches + 1 pour prendre ce nouvel appel. Le premier appel est terminé.

• Pour activer le mode Secret : En cours de

4.6.4.Emission d’un second appel

Vous êtes en communication avec un correspondant et vous souhaitez émettre un second appel. Appuyez sur les touches puis saisissez le numéro à appeler à l’aide du clavier de numérotation. Vous serez en communication avec votre deuxième correspondant dès que ce dernier décroche. Le premier appel est mis en attente.

4.6.5.Pour faire une conférence à 3 (les 2 appels et

vous) Vous pouvez réaliser une conférence à 3 si le deuxième appel est émis par votre téléphone (selon votre opérateur et l’option souscrite). communication, appuyez sur la touche correspondant ne vous entend plus. . Votre

• Pour désactiver le mode Secret : Appuyer de nouveau sur la touche vous entend de nouveau.

. Votre correspondant Lorsque le mode secret est activé, le voyant de la touche s’allume.

LU C301 FR.book Page 8 Jeudi, 17. décembre 2009 10:34 10 C301 4.8. Insérer une pause 5.1. Touches de mémoire photos En cours de saisie du numéro à sauvegarder, appuyez

5.1.1.Enregistrer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur sur la touche pour insérer une pause. la touche

La durée du temps de pause est de 2.5s.

5. Gérer les numéros en mémoire

Votre téléphone permet d’enregistrer les numéros de vos correspondants que vous appelez régulièrement et auxquels vous souhaitez accéder rapidement. Vous pouvez mémoriser 3 numéros d’accès rapide sur les touches de mémoire photos et jusqu’à 10 numéros sur les touches du clavier (

Vous pouvez insérer une pause dans le numéro que vous voulez enregistrer. Référez-vous au paragraphe "Insérer une pause", page 8.

- Appuyez sur la touche puis appuyez sur la touche «mémoire photo» à laquelle vous voulez associer le numéro. Un bip est émis. - Composez le numéro à enregistrer. - Appuyez sur la touche Vous entendez un long bip de confirmation.

5.1.2.Appeler un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur la touche - Appuyez sur la touche mémoire photo où le numéro a été enregistré. - Le numéro de téléphone est composé automatiquement.

5.1.3.Modifier un numéro en mémoire :

Pour changer le numéro enregistré sur l’une des touches mémoire, enregistrez directement le nouveau numéro sur la touche en question. LU C301 FR.book Page 9 Jeudi, 17. décembre 2009 10:34 10 Français

5.1.4.Supprimer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur la touche - Appuyez sur la touche touche «mémoire photo». puis appuyez sur la - Appuyez sur la touche . Vous entendez un long bip de confirmation. - Raccrochez le combiné du téléphone ou appuyez

Vous pouvez mettre une photo sur les touches mémoires pour identifier facilement les numéros que vous avez enregistrés. 5.2. Touches de mémoire clavier

5.2.1.Enregistrer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur la touche

sur la touche - Appuyez sur la touche

puis sélectionnez la ) sur laquelle vous souhaitez programmer le numéro. - Composez le numéro à enregistrer. - Appuyez sur la touche long bip de confirmation. . Vous entendez un

5.2.2.Appeler un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur la touche

- Appuyez sur la touche

puis sur la touche ) où le numéro a été enregistré. - Le numéro de téléphone est composé automatiquement.

5.2.3.Modifier un numéro en mémoire :

Pour changer le numéro enregistré sur l’une des touches mémoire, enregistrez directement le nouveau numéro sur la touche en question.

LU C301 FR.book Page 10 Jeudi, 17. décembre 2009 10:34 10 C301

5.2.4.Supprimer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur la touche

- Appuyez sur la touche touche de (

puis appuyez sur la ) où est mémorisé le numéro à supprimer. - Appuyez sur la touche . Vous entendez un long bip de confirmation. - Raccrochez le combiné du téléphone ou appuyez sur la touche

Vous pouvez noter les numéros que vous avez associés aux touches du clavier sur l'étiquette qui se trouve sous le combiné. 6.1. Réglage du volume de la sonnerie L'interrupteur «Ringer Volume» vous permet de régler le volume de la sonnerie. Il y a 3 niveaux de volumes (fort, moyen, faible). 6.2. Réglage de la mélodie L'interrupteur «Ringer Tone» vous permet de régler la mélodie de la sonnerie. Il y a 3 types de mélodies (R1, R2, R3). 6.3. Réglage du volume du combiné Positionnez l'interrupteur «Amplify» sur «IN». Utilisez les touches régler le volume d’écoute.

de la base pour Il existe 5 niveaux de volume, le réglage par défaut est 1. 6.4. Réglage de la sensibilité du microphone Positionnez l'interrupteur «Amplify» sur «OUT».

Vous pouvez effectuer différents réglages depuis le panneau de configuration situé au-dessous de la base (référez-vous au paragraphe "Panneau de configuration", page 5).

Utilisez les touches de la base pour régler la sensibilté du microphone de votre combiné.

Il existe 3 niveaux de sensibilité, le réglage par défaut est 1. LU C301 FR.book Page 11 Jeudi, 17. décembre 2009 10:34 10 Français 6.5. .Réglage du temps de flashing L'interrupteur «Mode» vous permet de modifier la valeur du temps de flashing (100 ms ou 300 ms). Référez-vous au paragraphe "Panneau de configuration", page 5.

Support format Type de numérotation Volume de sonnerie Sonnerie Volume du haut-parleur Volume de l’écouteur Sensibilité du microphone du combiné Temps de flashing Temps de pause Dimensions (L x L x H) - Combiné: - Base : Poids Piles Humidité relative (maximum) Température de stockage autorisée FSK / DTMF vocale

niveau 3 (sur 5) niveau 1 (sur 5) niveau 1 (sur 3) 300 ms

200 x 56 x 51 mm 228 x 204 x 51 mm 895 g 4 x LR6-AA 1.5V -5°C à 55°C 20% à 75% -10°C à +60°C

8. Garanties et dispositions

exclusivement pour France Pour une prestation de garantie, veuillez vous adresser à votre distributeur ou au bureau d'assistance de Sagem Communications. Il faut présenter une preuve d'achat. Veuillez utiliser votre appareil conformément aux prescriptions et dans des conditions d'utilisation normales. Sagem Communications décline toute responsabilité pour toute utilisation non conforme aux prescriptions et pour les conséquences qui en découlent. Pour tout mauvais fonctionnement, veuillez demander conseil à votre distributeur ou au bureau d'assistance de Sagem Communications. A) Conditions générales de garantie Pendant la période de garantie de 24 -vingt-quatreMois (3 -trois- Mois pour accessoires) Sagem Communications prend à sa charge à partir de la date d'achat, sans facturation et à sa propre discrétion, les travaux de réparation et les coûts des pièces de rechange dans le cas où l'appareil présente des erreurs de fonctionnement qui peuvent être attribuées à un défaut de fabrication. Hormis le cas où le client a conclu un contrat de maintenance avec Sagem Communications pour l'appareil aux termes duquel les réparations sont effectuées au domicile du client, aucune réparation n'est faite au domicile du client. Le client doit expédier à ses propres frais l'appareil défectueux à l'adresse

LU C301 FR.book Page 12 Jeudi, 17. décembre 2009 10:34 10 C301 obtenue du distributeur ou du bureau d'assistance de Sagem Communications. Lorsqu'un produit est expédié pour réparation, une preuve d'achat doit être jointe à l'expédition (sans modification, notes ou passages illisibles) dont il ressort que le produit est toujours sous garantie. Si aucune preuve d'achat n'est jointe à l'expédition, l'atelier de réparation Sagem Communications prendra la date de fabrication comme référence pour déterminer le statut de garantie du produit. Sous réserve des obligations légales, Sagem Communications n'accepte aucune garantie implicite ou explicite qui n'a pas été mentionnée dans cette section et décline toute responsabilité pour les dommages directs ou indirects, matériels ou immatériels, qui sortent du cadre de la présente de garantie. Si une disposition de la présente garantie s'avère être en tout ou en partie invalide ou illégale en vertu d'une infraction à l'encontre d'une prescription de protection du consommateur stipulée par la législation nationale, la validité et la légalité des autres dispositions de la présente garantie conservent leur plein et entier effet. La garantie légale s'applique sans restriction, indépendamment de la garantie de réparation.

B) Exclusions de garantie Sagem Communications décline toute responsabilité au titre de la garantie en relation avec :

• Des dommages, défauts, pannes ou erreurs de fonctionnement pour une ou plusieurs des raisons suivantes : - le non-respect des instructions d'installation et d'utilisation - les influences extérieures (y compris mais sans limitation : coup de foudre, incendie, vibrations, vandalisme, réseau électrique inapproprié / défectueux ou dégâts des eaux de tout type) - modification de l'appareil sans l'autorisation écrite de Sagem Communications - conditions de fonctionnement inappropriées, en particulier la température et l'humidité de l'air - réparation ou maintenance de l'appareil par des personnes non autorisées par Sagem Communications
• Usure de l'appareil et des composants à la suite d'une utilisation quotidienne normale
• dommages qui peuvent être attribués à un emballage inadéquat ou défectueux de l'appareil renvoyé à Sagem Communications
• utilisation d'une nouvelle version logicielle sans l'autorisation préalable de Sagem Communications
• modification ou ajout apporté à l'appareil ou au logiciel sans l'approbation écrite préalable de Sagem Communications LU C301 FR.book Page 13 Jeudi, 17. décembre 2009 10:34 10 Français
• les mauvais fonctionnements qui ne peuvent être attribués à l'appareil ni au logiciel installé dans l'ordinateur pour faire fonctionner l'appareil Les problèmes de connexion liés à tel ou tel environnement, notamment : - problèmes en relation avec l'accès et/ou le raccordement à Internet tels que, par exemple, les interruptions d'accès au réseau ou le mauvais fonctionnement lors du raccordement de l'abonné ou de son interlocuteur - problèmes de transmission (par exemple, couverture géographique insuffisante de la région de la part de l'émetteur, interférences ou mauvaises connexions) - erreurs du réseau local (câblage, serveur, postes de travail) ou erreurs au niveau du réseau de transmission (comme par exemple, mais sans limitation, interférences, mauvais fonctionnement ou mauvaise qualité du réseau) - modification des paramètres du réseau de radiocommunications après la vente du produit
• défauts de fonctionnement du fait de l'entretien normal de l'appareil (comme décrit dans le manuel de l'utilisateur fourni), ainsi que des erreurs de fonctionnement qui peuvent être attribuées à l'omission d'une révision générale. Les coûts des travaux d'entretien sont en tous les cas à la charge du client.
• Erreurs de fonctionnement qui peuvent être attribuées à l'utilisation de produits, de consommables ou d'accessoires non compatibles. C) Réparations hors garantie Dans les cas visés sous point B et à l'issue de la période de garantie, le client est tenu de se faire établir un devis par un centre de réparation Sagem Communications autorisé. Les coûts de réparation et d'expédition sont à la charge du client. Les conditions stipulées ci-dessus sont valables pour autant qu'aucune autre clause écrite n'ait été conclue avec le client et uniquement en France. Bureau d'assistance : 08 92 - 23 04 25 www.sagemcom.com

Page Séparation.fm Page 1 Vendredi, 6. mars 2009 10:05 10 C301 DE.fm Page 1 Jeudi, 17. décembre 2009 10:46 10 Deutsch

LU C301 DE.book Page 2 Jeudi, 17. décembre 2009 10:23 10 C301

LU C301 DE.book Page 4 Jeudi, 17. décembre 2009 10:23 10 C301 3.2. Wandmontage des Telefons

LU C301 DE.book Page 5 Jeudi, 17. décembre 2009 10:23 10 Deutsch

LU C301 DE.book Page 6 Jeudi, 17. décembre 2009 10:23 10 C301

LU C301 DE.book Page 8 Jeudi, 17. décembre 2009 10:23 10 C301

LU C301 DE.book Page 9 Jeudi, 17. décembre 2009 10:23 10 Deutsch

LU C301 DE.book Page 10 Jeudi, 17. décembre 2009 10:23 10 C301 5.2. Wähl-Speichertasten

LU C301 DE.book Page 12 Jeudi, 17. décembre 2009 10:23 10 C301

LU C301 DE.book Page 14 Jeudi, 17. décembre 2009 10:23 10 C301

LU C301 Gr.book Page 2 Jeudi, 17. décembre 2009 10:42 10 C301

• IJȚȢ ʌĮȡȠȪıİȢ ȠįȘȖȓİȢ ȤȡȒıȘȢ. LU C301 Gr.book Page 3 Jeudi, 17. décembre 2009 10:42 10 ǼȜȜȘȞȚța

LU C301 Gr.book Page 4 Jeudi, 17. décembre 2009 10:42 10 C301

LU C301 Gr.book Page 6 Jeudi, 17. décembre 2009 10:42 10 C301

LU C301 Gr.book Page 10 Jeudi, 17. décembre 2009 10:42 10 C301 5.2. ȆȜȒțIJȡĮ ȝȞȒȝȘȢ ıIJȠ ʌȜȘțIJȡȠȜȩȖȚȠ

LU C301 Gr.book Page 12 Jeudi, 17. décembre 2009 10:42 10 C301

LU C301 Gr.book Page 14 Jeudi, 17. décembre 2009 10:42 10 C301

LU C301 PT.book Page 2 Jeudi, 17. décembre 2009 10:57 10 C301

LU C301 PT.book Page 4 Jeudi, 17. décembre 2009 10:57 10 C301 3.2. Instalação mural

LU C301 PT.book Page 10 Jeudi, 17. décembre 2009 10:57 10 C301

LU C301 PT.book Page 12 Jeudi, 17. décembre 2009 10:57 10 C301
