MODE D'EMPLOI WVU37UC6FS MAYTAG

Instructions d-installation et Guide d'utilisation et d'entretien

le 1-800-807-6777 ou visiter notre site Web à

www.whirlpool.ca.

Table of Contents/Table des matieres. 2

WVU37UC0F/WVU37UC6F

Outils et pieces. 21
Exigences d'emplacement 21
Exigences concernant I'evacuation 22
Specifications électriques 23

INSTRUCTIONS D'INSTALLATION 24

Preparation de I'emplacement 24
Preparation de la hotte. 26

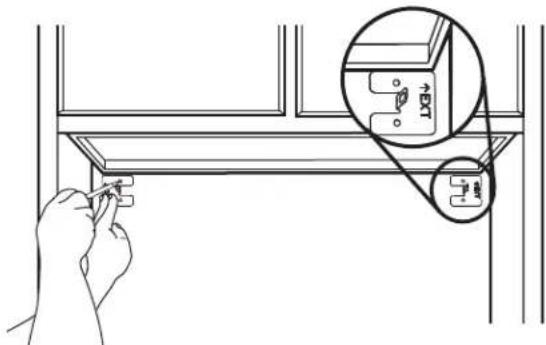

Installation de la hotte 28
Raccordement electrique. 29
Terminer l'installation 30

UTILISATION DE LA HOTTE 30

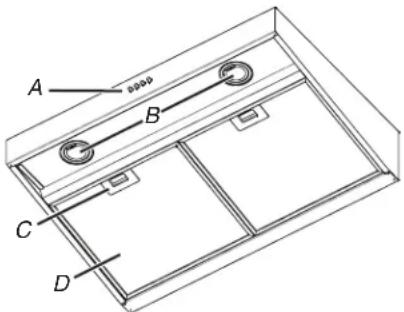

Commandes de la hotte 30

ENTRETIEN DE LA HOTTE 31

Nettoyage 31

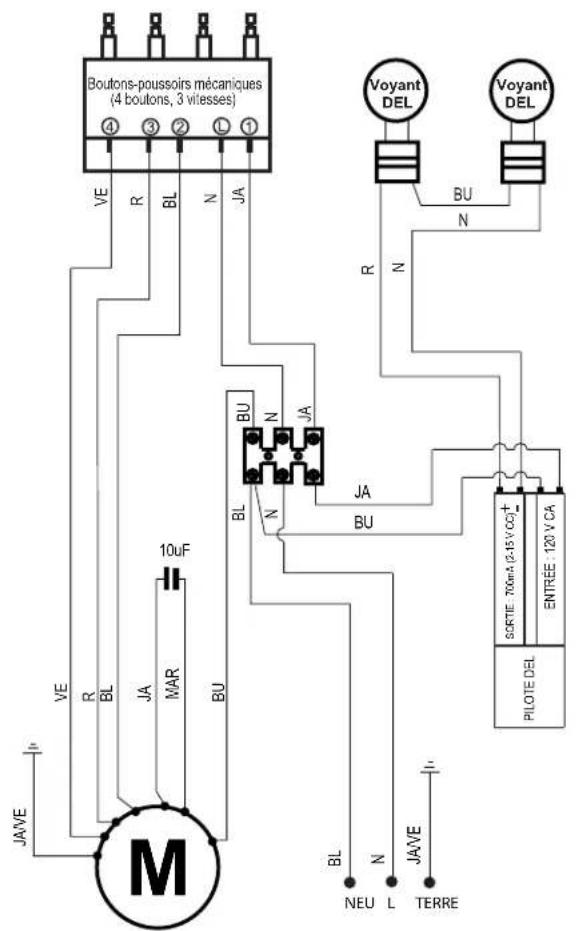

SCHEMA DE CABLAGE 32

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de sccurté importants dans ce manuel et sur voite appeireil menager. Assurez-vous de tous lire tous les messages de sccurté et de youy conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

Avertissements de la proposition 65 de l'Etat de Californie :

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a l'origine de malformations et autres deficences de naissance.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

Utiliser cet appeareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant.
Avant d'entrepreneure un travail d'entretien ou de nettoyage, interrompree l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.
- Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes duBATIMENT et de protection contre les incendies.
Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommage(e). Jeter le ventilateur ou le returner à un centre de service agree pour examen et/ou réparation.
- Une source d'air de début suffisant est nécessaire pour le fonctionnement correct de tout apparéil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

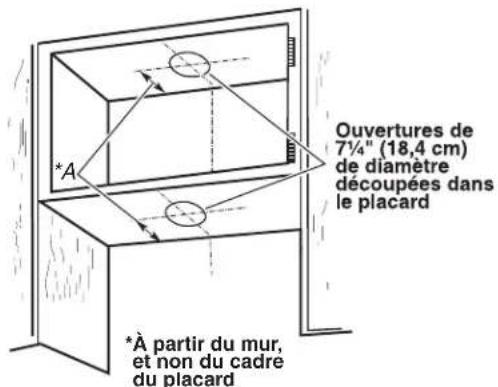

Lors des opérations de découvertage et de perçage dans un mur ou un plafond, ne pas endommager les cablages électriques et les canalisations qui peuvent s'y trouver.
- Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE: Cet apparéil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et evacuer adequatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bathtub comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT:POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUÉMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT:POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE:

• Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matièreGRAISESE pourait provoquer une inflammation et la generation de fumée. Utiliser une puissance de chauffage moyenne ou basse pour lechauffage d'huile.
  Veiller à toutjours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage elevée ou lors de la cuisson d'un mets à flamber (à savoir crepes Suzette, cerise jubilée, steak au poivre flambe).
  Nettoyer非常喜欢 les ventilateurs d'extraction. Veiller a ne pas laisser laGRAisse s'accumuler sur les surfaces du ventilateur ou des filtres.
  Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élement chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE DOMMAGES CORPORELS APRès LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUEUR LES RECOMMANDATIONS SUIVANTES :a

• Placer sur le recipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À EVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIECE ET APPELER LES POMPIERS.
  NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMME - vous risquez de vous brûler.
  NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.
  Utiliser un extincteur SEULEMENT si :

• Il s'agit d'un extincteur de classe ABC, dont on connait le fonctionnement.

• Il s'agit d'un petit feu encore limite à l'endetroit où il s'est déclaré.
• Les pompiers ont ete contactes.
• Il est possible de garder le dos orienté vers une sortiependant l'opération de lutte contre le feu.

aRecommendations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de chocoléctrique, ne pas utiliser ce ventilateur avec unquelconque dispositif de réglage de la vitesse à semiconducteurs.

LIRE ET CONSERVER CES INSTRUCTIONS

EXIGENCES D'INSTALLATION

Outils et pieces

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Perceuse
Mecha de 1 / 4 " (3,0 cm)
Mecha de 1 / 8 (3,0 mm) pour les avant-trous
Crayon
Pince à dénuder ou couteau tout usage
Ruban à mesurer ou règle
Pistolé à calfeutrage et calfeutrant étanche
Tournevis à lame plate
Tournevis Phillips
Scie sauteuse ou scie a guichet
Cisaille de ferblantier

Pièces fournies

Sortir les pieces de l'emballage. Vérifier que toutes les pieces sont presents.

Vis a tete plate no 8 -18 x 1" (4,2 mm x 25 mm) - (2)
Vis a tete bombée no 8-18 x 5 / 8 (4,2 mm x 16 mm) - (4)
Chevilles d'ancrage - (2)
Supports de montage - (2)
Vis a tete T10 9 / 64 x 13 / 64 (3,5 mm x 5 mm) - (2)
Adaptatour TORX T10- (1)
Raccord rectangulaire d'air de 314'' × 10'' (8,3 cm × 25,4 cm) - (1)
Clapet d'air ordinaire - (1)

Pièces nécessaires

Bouche de décharge de toit ou de mur avec clapet correspondant au système de ventilation
3 connecteurs de fils homologues UL
Brides de fixation/ruban à conduits au besoin

Pour une installation avec conduit métallique rond de 7" (17,8 cm):
Système avec conduit métallique rond de 7" (17,8 cm)
Pour les installations avec raccord rectangulaire d'air de 314'' × 10'' (8,3 cm x 25,4 cm):
Système avec raccord rectangulaire d'air de 314 × 10 (8,3 cm x 25,4 cm)
Pour les installations sans ventilation (recyclage) :

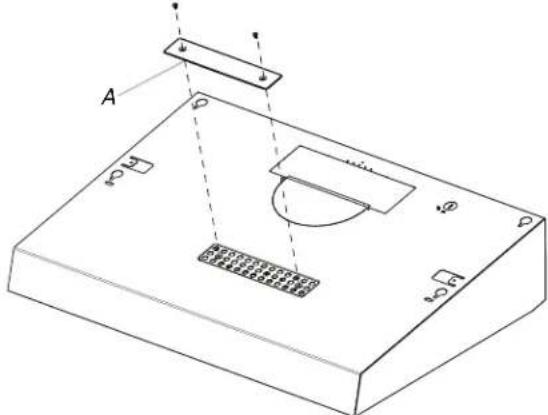

■Ensemble de filtré à charbon. Pour savoir comment commander, consulter la section «Accessoires »

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

C'est à l'instantiateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique. La plaque signalétique est située dans la hotte, sur la paroi de gauche.
La hotte devrait etre située loin des sources de courant d'air comme les fenêtes, portes et bouches de chauffage.

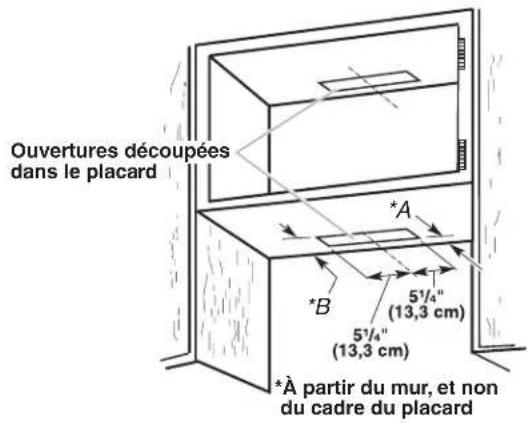

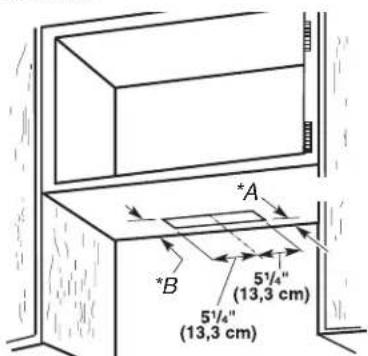

Respecter les dimensions indiquées pour les ouvertures à découper dans les meubles. Ces dimensions représentent les valeurs minimales des dégagements. Consulter les instructions d'installation du fabricant de la table de cuisson/ du four avant d'effectuer des coupes.
■ll est recommandé d'utiliser cette hotte avec une table de cuisson d'une puissance maximum de 55 000 BTU ou moins.
Une prise électrique avec liaison à la terre est nécessaire. Voir la section « Spécifications electrométries »
Toutes les ouvertures dans le plafond et le mur de l'emplacement d'installation de la hotte doivent etre scelledes.
- Cette hotte a eté concue pour les installations d'évacuation seulement. Les modèles qui peuvent être installés sans ventilation (recyclage) nécessitant des filtres au charbon. Consulter la section « Accessoires » pour commander un ensemble de filtre au charbon.

Pour une installation dans une résidence mobile

L'installation de cette hotte doit s'effectuer conformément aux descriptions de la norme Manufactured Home Construction Safety Standards, Title 24 CFR, Part 328 (anciennement Federal Standard for Mobile Home Construction and Safety, title 24, HUD, Part 280) ou lorsque cette norme n'est pas applicable, utiliser la norme Standard for Manufactured Home Installations 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A ou respecter les dispositions des codes locaux.

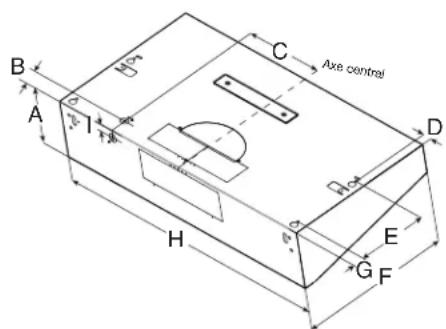

Dimensions du produit

A. 6^19 / 54 " (16 cm)
B. 2^ (5cm)
C. 8^25 / 64 (21,3 cm)
D. 1'' (2,54 ~cm)
E. 8^82 / 32 (22,8 cm)
F. 19^7 / 16^n (50 cm)
G. 1^7 / 2^n(3,8cm)
H. 36^ (91,4 cm) pour les modèles de 36^ (91,4 cm)
30" (76,2 cm) pour les modèles de 30" (76,2 cm)
1. 55 / 64 (2,2cm)

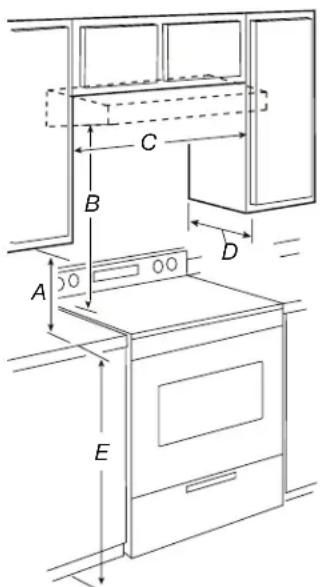

Distances de dégagement à respecter

A. Dégagement minimal de 18'' (45,7 cm) entre le placard supérieur et le plan de travail
B. Minimum de 24^ (61,0 cm) entre le bas de la hotte et la surface de cuisson
C. Minimum de 30" (76,2 cm) de largeur de cabinet pour les modetes de 30" (76,2 cm)
Minimum de 36" (91,4 cm) de largeur de cabinet pour les modetes de 36" (91,4 cm)
D.Profondeur recommende de placard:12"30,5cm
E. Hauteur de la base du placard de 36" (91,4 cm)

Exigences concernant l'évacuation

• Cette hotte a eté fabriquée en usine pour expulser l'air à l'extérieur par le mur ou le plafond. Une installation sans ventilation (recyclage)aura besoin d'un ensemble de filtré au charbon.Voir la section « Accessoires » pour savoir comment commander.
  Le système de ventilation doit evacuer vers l'extérieur, sauf pour les installations sans ventilation (recyclage).
  Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace clos.
  Ne pas utiliser une bouche d'évacuation murale de 4" (10,2 cm) normalement utilisée pour un équipement de buanderie.
  Utiliser un conduit métallique rond de 7'' (17,8 cm) ou un conduit métallique rectangulaire de 314'' x 10" (8,3 cm x 25,4 cm), selon la configuration d'installation. Un conduit en métal rigide est recommendé. Il n'est pas recommandé d'utiliser un conduit en plastique ou en métal très mince.
  La longueur du circuit d'évacuation et le nombre de coudes doivent être réduits au minimum pour des performances optimales.

Pour un fonctionnement efficace et silencieux :

Ne pas utiliser plus de trois coudes à 90^
Veiller à incorporer une section de conduit rectiligne d'au moins 24" (61 cm) entre deux raccords coudés adjacent.

Ne pas installer 2 coudes ensemble.
Utiliser des brides et du ruban à conduit afin d'assurer l'étanchéité de chaque jointure du circuit d'évacuation.
Le circuit d'évacuation doit composer un clapet anti-reflux. Si la bouche d'évacuation murale ou par le toit compte un clapet anti-reflux, ne pas utiliser le clapet fourni avec la hotte.
À l'aide d'un produit de calfeurtrage, assurer l'etanchete autour de la bouche de decharge à l'extérieur (à travers le mur ou le toit).

Installations dans les régions au climat froid

Un clapet anti-reflux additionnel devrait etre installed pour minimiser le reflux d'air froid et une barriere thermique devrait als este installee pour minimiser la conduction des temperatures exterieures par l'intermediaire du conduit d'évacuation. Le clapet anti-reflux doit etre place du cote air froid de la barriere thermique.

La barrière thermique doit être aussi proche que possible de l'entrée du circuit d'évacuation dans la partie chauffée de la maison.

Air d'appoint

Les codes locaux en bâtiment peuvent imposer l'emploi d'un circuit de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un circuit d'aspiration de débit supérieur à une valeur spécifique en pieds cubes par minute (CFM). Le débit spécifique en pieds cubes par minute varie d'une juridiction à l'autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou le mur. Utiliser des conduits rectangulaires de 314 po x 10" (8,3 cm x 25,4 cm) avec une longueur maximal de 35 pi 10,7 m) ou des conduits ronds de 7" (17,8 cm) de diamètre ou plus avec une longueur maximal de 50 pi (15,2 m) pour le système d'évacuation.

REMARQUE: L'emploi d'un conduit flexible est déconseilé. Un conduit flexible peut cause une contre-pression, ainsi que des turbulences d'air, ce qui réduit considérablement la performance.

A. Un conduit rond de 7'' (17,8 cm) par le toit ou rectangulaire de 3' / 4'' x 10'' (8,3 cm x 25,4 cm) par le toit ou le mur (vendu séparément)
B. Bouche d'évacuation murale ou par le toit (vendue séparément)
C. Minimum de 24" (61,0 cm) au-dessus de la surface de cuisson
D. Ensemble de filtré au charbon (vendu séparémented)
E. Grille de recyclage

Calcul de la longueur du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (en pieds ou mètres) de tous les composants utilisés dans le circuit.

Système avec conduit rond de 7" (17,8 cm)

Composant Rond
Coude à 45° 2,5 pi	(0,8 m)
Coude à 90° 5,0 pi	(1,5 m)
Bouche de décharge murale de 7" (17,8 cm)	0,0 pi (0,0 m)
3½" x 10" (8,3 cm x 25,4 cm) à 7" (17,8 cm)	4,5 pi (1,4 m)
3½" x 10" (8,3 cm x 25,4 cm) à coude 90° de 7" (17,8 cm)	5,0 pi (1,5 m)

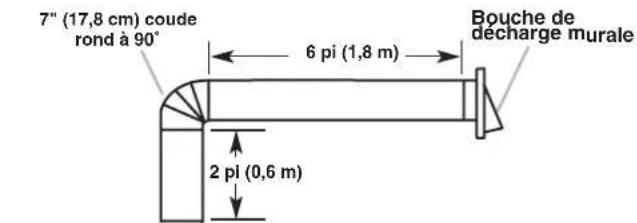

Exemple de circuit d'évacuation

Longueur maximum recommende = 50 pi (15,2 m)

1 coude à 90^ = 5,0 pi (1,5 m)

1 bouche de décharge murale = 0,0 pi (0,0m)

Section droite de 8 pi (2,4m) = 8,0 pi (2,4m)

Système à longueur de 7 po (17,8 cm) = 13,0 pi (3,9 m)

Système de ventilation de 314'' × 10'' (8,3 cm × 25,4 cm)

Composant
31/4" x 10"(8,3 cm x 25,4 cm)coude à 90°	5,0 pi(1,5 m)
31/4" x 10"(8,3 cm x 25,4 cm)coude plat	12,0 pi(3,7 m)
31/4" x 10"(8,3 cm x 25,4 cm)bouche d'évacuation murale	0,0 pi(0,0 m)

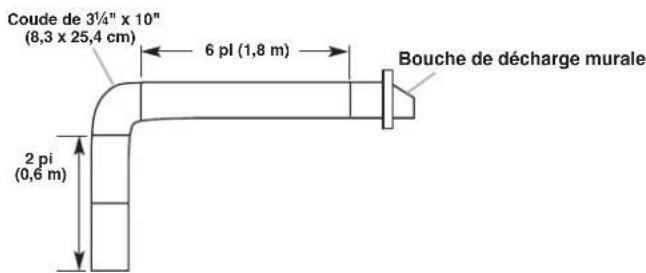

Exemple de circuit d'évacuation

Longueur maximum recommandée = 35 pi (10,7 m)

1 coude à 90^ = 5,0 pi (1,5 m)

Section droite de 8 pi (2,4m) = 8,0 pi (2,4m)

1 bouche de décharge murale = 0,0 pi (0,0m)

Longueur de 31 / 4'' x 10" = 13,0 pi (3,9 m)

(8,3 cm × 25,4 cm) système

Specifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

S'assurer que l'installation électrique est appropriée et conforme au National Electrical Code, à la norme ANSI/NFPA 70 (plus récente édition) ou à la norme CSA C22.1-94, au Code canadien de l'électricité, partie 1 et C22.2 N° 0-M91 (plus récente édition) et à tous les codes et règlements locaux.

Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

L'appareil doit être alimenté que par un circuit de 120 V CA, 60Hz protégé par fusible 15 A et mis à la terre.
Si le domicile possede un cablage en aluminium, suivre la procedure ci-dessous:

1. Raccorder une portion de cable en cuivre massif aux conducteurs de raccordement.
2. Connecter le cablage en aluminium à la portion ajoutée de cablage en cuivre en utilisant des connecteurs ou des outils spécifique conçus et homologues UL pour racorder le cuivre à l'aluminium.

Appliquer la procEDURE recommende par le fabricant des connecteurs. Les raccordements aluminium/cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de cablage reconnues.

Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique. La plaque signalétique est située dans la hotte.
Le calibre des cables et des raccordements doit être conforme au National Electrical Code, ANSI/NFPA 70 (édition la plus récente) ou CSA Standards C22.1-94, Code canadien des installations électriques, partie 1 et C22.2 No 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D'INSTALLATION

Preparation de l'emplacement

REMARQUE: On commande d'installer le circuit d'évacuation avant d'entrezprénde l'installation de la hotte.

Avant d'effectuer des découvertes, s'assurer que l'espace est suffisant sur le mur ou le plafond pour le conduit d'évacuation.

1. Déconnecter la source de courant électrique.

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

1. Selon le modele, déterminer la méthode d'évacuation à utiliser : évacuation à travers le mur ou le toit et recyclage.
2. Choisir une surface plane pour l'assemblage de la hotte. Placer le matériel de protection sur cette surface.
3. Soulever la hotte et la placer inversée sur surface couverte.

Déterminer l'emplacement du trou de passage du cable

Percer seulement un trou de passage de 114 (3,2 cm) de diamètre pour le câblage.

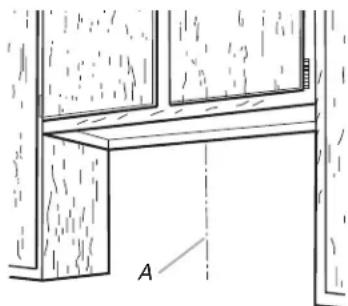

1. Déterminer et tracer clairément l'axe central vertical sur le mur et le placard dans la zone où le passage du conduit d'évacuation sera réalisé.

A. Axe central

Câblage à travers le sommet du placard :

1. Tracer une ligne de distance « A » à droite de l'axe central, sur la face inférieure du placard. Pour les placards de 12" (30,5 cm) de profondeur, sur cette ligne, marquer le point situé à 2" (5,1 cm) du mur arrêté. Pour les placards de 15" (38,1 cm) de profondeur, sur cette ligne, marquer le point situé à 5" (12,7 cm) du mur arrêté. Percer en ce point un trou de 114 " (3 cm) de diamètre à travers le placard.

A. 8% (21,3 cm)
B. 2'' (5,1 cm) pour un placard de 12" (30,5 cm) de profond*
5" (12,7 cm) pour un placard de 15" (38,1 cm) de profond"
^a partir du mur, et non du cadre du placard

Passage du cable à travers le mur :

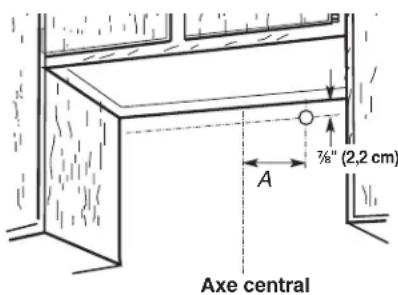

1. Tracer une ligne de distance « A » à droite de l'axe central, sur la face inférieure du placard. Sur cette ligne, marquer le point situé à 7/6 (2,2 cm) à partir de la face inférieure du mur. Percer en ce point un trou de 114 (3 cm) de diamètre à travers le mur arrêté.

A. 8% (21,3 cm)

Style 1 - Découpages d'ouverture pour un système d'évacuation rectangulaire de 3 14 x 10" (8,3 cm x 25,4 cm)

Evacuation a travers le toit

Découpage d'une ouverture rectangulaire de 4^1/4 x 10^1/2 (10,8 cm x 26,7 cm) sur la face inférieure du sommet et du bas du placard :

1. Tracer des lignes à 12 (1,3 cm) et 434 (12,1 cm) du mur arrêté, sur l'axe central de la face inférieure du placard.
2. Tracer des lignes à 514 (13,3 cm) de part et d'autre de l'axe central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour découvert l'ouverture rectangulaire pour le passage du conduit d'évacuation.
4. Repeter les étapes 1 à 3 pour la face inférieure du sommet du placard.

A. 1 / 2^n(1,3cm)^ B. 4^3 / 4n(12,1cm)^

Evacuation par le mur

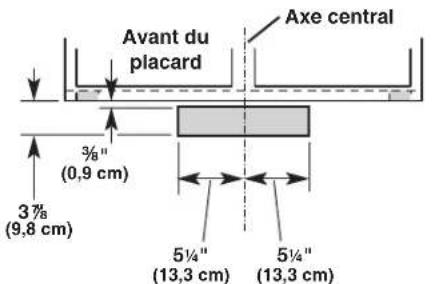

Découpage d'une ouverture rectangulaire de 3 12 x 10 12 (8,9 cm x 26,7 cm) dans le mur :

1. Mesurer 2 lignes de 3% (0,9 cm) et 3% (9,8 cm) en descendant à partir de la face inférieure du placard et marquer leur emplacement sur l'axe central du mur arrêté.
2. Tracer des lignes à 514'' (13,3 cm) de part et d'autre de l'axe central sur le mur.
3. Utiliser une scie sauteuse ou une scie à guichet pour découvert l'ouverture rectangulaire dans le mur pour le passage du conduit d'évacuation.

Style 2 - Decoupages d'ouverture pour un conduit d'évacuation rectangulaire de 3 14'' x 10" (8,3 cm x 25,4 cm) sur raccord de transition rond.

Evacuation a travers le toit

Découpage d'une ouverture rectangulaire de 414 x 1012 (10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :

1. Tracer des lignes à 12 (1,3 cm) et 434 (12,1 cm) du mur arrêté, sur l'axe central de la face inférieure du placard.
2. Tracer des lignes à 514 (13,3 cm) de part et d'autre de l'axe central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour découvert l'ouverture rectangulaire pour le passage du conduit d'évacuation.

^ A partir du mur, et non du cadre du placard

A. 7 / 2^n(1,3cm)^*
B. 4^3 / 4 (12,1 cm)

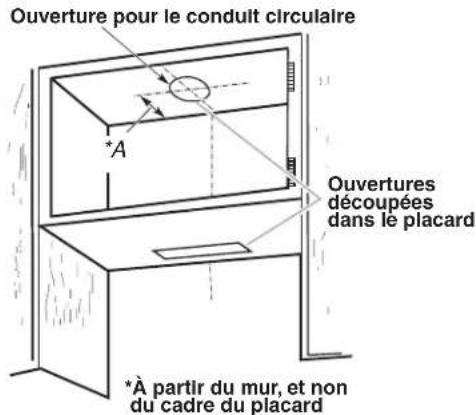

Découpage d'une ouverture circulaire sur la face inférieure du sommet du placard :

1. Tracer un axe central sur la face inférieure du sommet du placard.
2. Tracer une ligne de 5'' (12,7 cm) en partant du mur arrirée sur la face inférieure du sommet du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un cercle avec un diamètre de 14 (0,64 cm) supérieur à celui du conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour découvert l'ouverture circulaire pour le passage du conduit d'évacuation.

A. 5'' (12,7 ~cm)^*

Style 3 - Découpage d'ouvertures pour un conduit d'évacuation rond de 7'' (17,8 cm)

Découpage d'une ouverture circulaire sur la face inférieure du sommet et du bas du placard :

1. Tracer un axe central sur la face inférieure du sommet du placard.
2. Tracer une ligne de 5'' (12,7 cm) en partant du mur arrière sur la face inférieure du sommet et du bas du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un cercle avec un diamètre de 1/4 (0,64 cm) supérieur à celui du conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour découvert l'ouverture circulaire pour le passage du conduit d'évacuation.

A. 5'' (12,7 ~cm)^*

Installation du conduit d'évacuation

1. Installer le conduit d'évacuation à travers les ouvertures découées dans le placard mural ou le mur. Achever l'installation du système d'évacuation conformément à la méthode d'évacuation sélectionnée. Voir la section « Exigences concernant l'évacuation »
2. À l'aide d'un produit de calfeurtrage, assurer l'etanchete autour de la bouche de decharge à l'extérieur (à travers le mur ou le toit).

Preparation de la hotte

Seulement pour les options d'évacuation par le haut/mur :

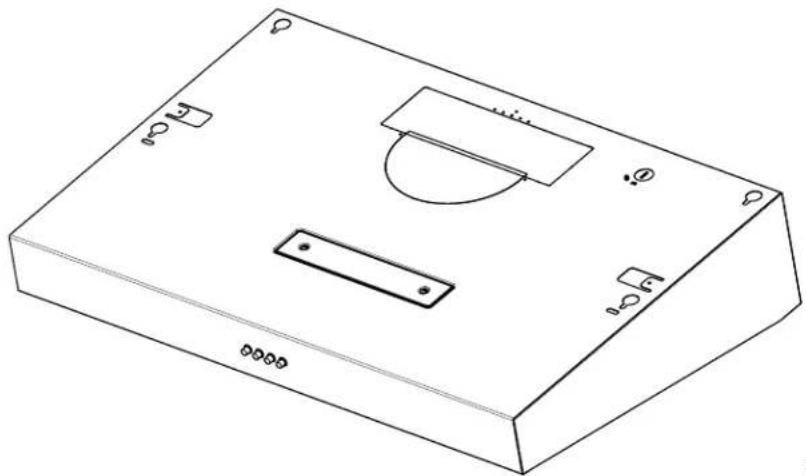

1. Selon la configuration d'installation, oter les opercules amovibles du conduit d'évacuation.

A. Opercule amovible en demi-cercle du conduit d'évacuation
B. Opercule amovible rectangulaire supérieur du conduit d'évacuation
C. Opercule amovible rectangulaire arrere du conduit d'évacuation

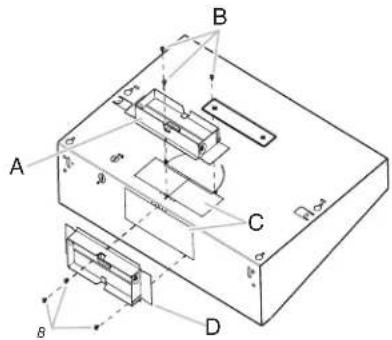

Installations pour système d'évacuation rond - Retirer l'opercule amovible rectangulaire supérieur et l'opercule en demi-cercle.

Installations pour système d'évacuation rectangulaire — Pour les installations avec passage par le toit, retarder l'opercule amabile rectangulaire supérieur du conduit d'évacuation. Pour les installations murales, retarder l'opercule amabile rectangulaire arrrière.

Installation sans évacuation à l'extérieur (recyclage) — Ne pas-retirer les opercules.

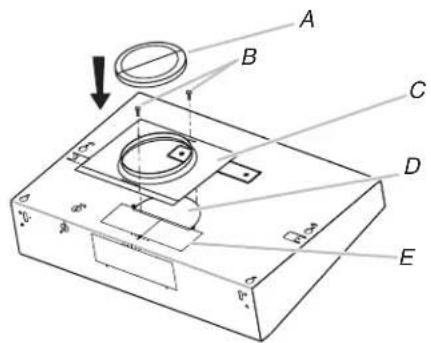

1. Installer une plaque de montage de conduit rond de 7" (17,8 cm) ou un clapet de 314× 10 (8,3 cm x 25,4 cm) en fonction de la configuration du circuit d'évacuation. La fixer à la hotte à l'aide des vis fournies de 3,5 mm x 9,5 mm et retarder le ruban adhésif de l'obturator à registre.

REMARQUE: Un clapet anti-reflux circulaire de 7" (17,8 cm) est disponible en option. Pour savoir comment commander, consulter la section « Accessoires »

A. Clapet anti-reflux circulaire de 7" (17,8 cm) (Voir la section « Accessoires »)
B. Vis 3,5 mm x 9,5 mm
C. Plaque de montage de conduit circulaire de 7^ (17,8 cm)
D. Opercule amovible en demi-cercle du conduit d'évacuation
E. Opercule amovible rectangulaire du conduit d'évacuation

REMARQUE: Le clapet pour conduit circulaire ne peut etre installé que sur le dessus du produit.

A. Raccord d'air vertical
B. Vis 3,5 mm x 9,5 mm
C. Opercules de ventilation
D. Raccord d'air horizontal

Seulement pour les options avec recyclage de l'air

Pour ce mode d'évacuation, il est nécessaire d'acheter un ensemble de filtré au charbon. Voir la section « Accessoires » pour commander.

1. Retirer chaque filtré en tirant sur la poignée à ressort puis en tirant le filtré vers le bas.
2. Enlever la vis de méthode d'évacuation de l'option de ventilation d'un tournevis TORX® T10 et garder pour plus tard.

A. Vis de méthode d'évacuation

1. Glisser le levier de ventilation vers le bas comme indiquedans l'imague suivante.

A. Levier de l'option sans ventilation

1. Replacer la vis de méthode d'évacuation sur l'option sans ventilation (recyclage).

A. Vis de méthode sans ventilation

1. Retirer le cache-conduit sans ventilation (recyclage).

A. Cache-conduit sans ventilation (recyclage)

1. Plier les attaches à ressort pour les écarter du filtre àGRAISSÉ métallique.
2. Placer le filtré à charbon dans la partie supérieure du filtré métallique.

1. Déplier les attaches à ressort pour les remettre en place afin de fixer le filtré à charbon au filtrtre métallique.

1. Réinstaller le filtré àGRAISSÉMETALLIQUE.

Installation de la hotte

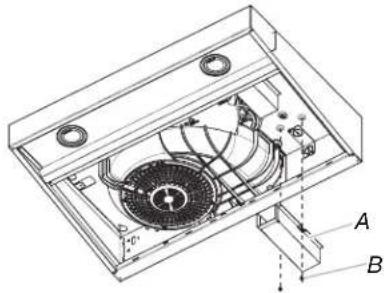

1. Oter l'opercule pour le passage de l'alimentation electrique du sommet ou de l'arriere de la hotte de ventilation (selon l'emplacement du point d'entrée du cable d'alimentation du domicile) et installer un serre-cables de 12 homologue UL ou CSA.

A.Passage de l'alimentation electrique

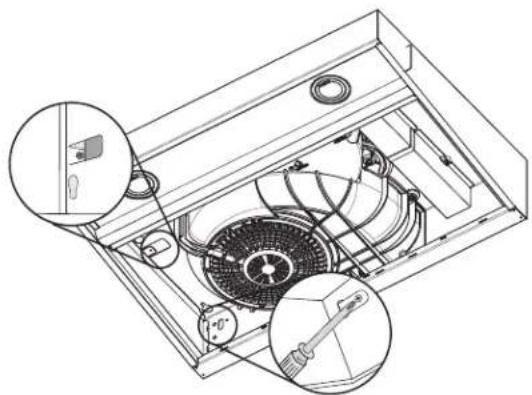

1. Aligner le bord extérieur des brides de montage avec les bords extérieurs du placard supérieur.

IMPORTANT: Les brides de montage doivent être en contact avec le placard supérieur.

Marquer les trous supérieurs des brides avec un crayon.

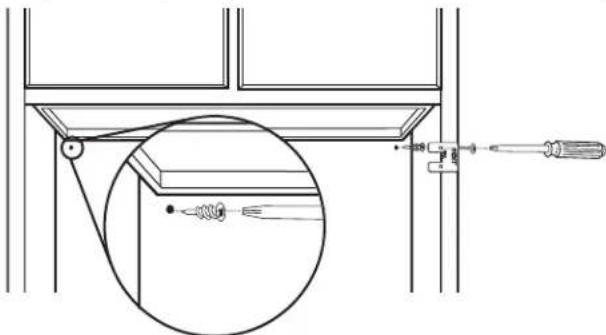

1. À l'aide d'un tournevis Phillips n° 2, installer les chevilles d'ancrage. À l'aide des vis à tête plate n° 8-18 x 1" (4,2 x 25 mm) Phillips n° 2, installer les brides de montage en utilisant les trous supérieurs.

REMARQUE : Pour les installations sur une surface autre qu'un panneau de gypse, il est recommandé de faire appel à du personnel qualifié pour déterminer la méthode d'ancrage.

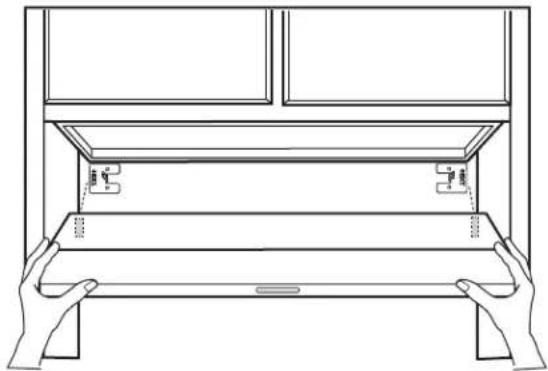

1. Soulever la hotte et la metre en place, et insérer les pattes des brides de montage dans les fentes situées à l'arrière de la hotte.

1. À partir de l'intérieur de la hotte, engager une vis à tête bombée n^ 8 - 18 × 58 (4,2 x 16 mm) dans la patte de montage (A) de chaque côte de la hotte comme illustré. Faire tourner les vis sur environ 2 tours à travers les trous des pattes de montage. Plier chaque patte de montage vers le haut d'environ 45^ .

A. Patte de montage

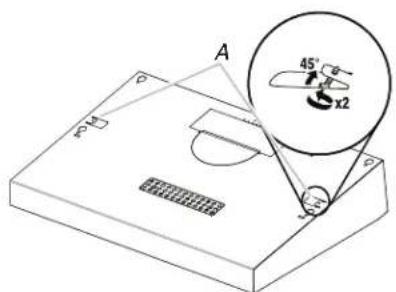

1. Suspendre la hotte en positionnant les encoches arriere sur les brides de montage.
2. À l'aide d'un tournevis Phillips, visser complètement les vis précédemment engagées dans les pattes de montage et plier les pattes contre les parois laterales du placard. Fixer les vis sur les parois laterales du placard.
3. Pour les installations à raccordement direct, acheminer le cable d'alimentation du domicile selon les prescriptions du Code national de l'électricité ou des normes CSA et des codes et règlements locaux. La longueur du câblage depuis le tableau de distribution (avec fusibles ou disjoncteurs) doit être suffisante pour réaliser facilement le raccordement dans le boîtier de connexion de la hotte.
4. Serrer les vis du serre-cables.

REMARQUE: Ne pas réalimenter avant d'avoir terminé l'installation.

FACULTATIF: Il est également possible de plier les pattes arrirée contre l'arrête de la hotte, et de les fixer à la paroi à l'aide de vis à tête bombée n° 8-18 x 16 f_B (4,2 x 16 mm).

Raccordement du conduit d'évacuation

Raccorder le circuit d'évacuation à la hotte. Assurer l'étanchéité des jointures avec des brides de conduit ou du ruban adhésif pour conduit. Verifier que les clapets anti-reflux fonctionnent correctement.

Installation du cable d'alimentation

1. Pour les installations à raccordement direct, acheminer le cable d'alimentation du domicile selon les prescriptions du Code national de l'électricité ou des normes CSA et des codes et règlements locaux. La longueur du câblage depuis le tableau de distribution (avec fusibles ou disjoncteurs) doit être suffisante pour réaliser facilement le raccordement dans le boitier de connexion de la hotte.

Pour les ensembles de cordon d'alimentation facultatif (voir la section « Accessoires »), suivre les instructions de la section « Raccordement électrique »

REMARQUE:

Utiliser uniquement avec des nécessaires de raccordement du cordon d'alimentation de la hotte de cuisine dont l'utilisation a ete testee et déclarée adequate pour ce modele de hotte de cuisine.

Ne pas réalimenter avant d'avoir terminé l'installation.

1. Oter la vis du couvercle du boitier de connexion. Retirer le couvercle du boitier de connexion et le metre de cote.

A. Couvercle de la boite de connexion

B. Vis

Raccordement électrique

Option 1 - Installations avec raccordement par câblage direct

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacing pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.

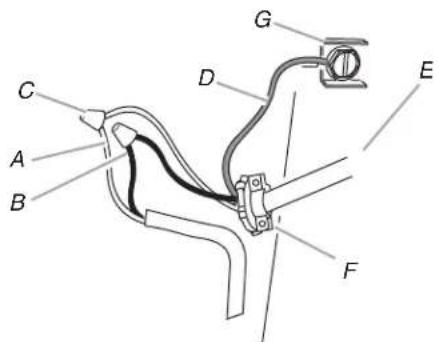

A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteur de fils
homologue UL
D. Fil de terre vert (ou nu)

E. Câble d'alimentation du domicile ou
cordon d'alimentation
F. Serre-cables 12 homologation UL ou CSA
G. Vis de liaison à la terre

1. Connecter ensemble les conducteurs blancs (A) à l'aide de connecteurs de fils homologues UL.
2. Connecter ensemble les conducteurs noirs (B) à l'aide de connecteurs de fils homologues UL.

AVENTISSEMENT

Risque d'incendie

Relier le ventilateur à la terre.

Utiliser du fil en cuivre.

Brancher le fil relié à la terre à la vis verte reliée à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Connecter le conducteur de liaison à la terre vert (ou nu) du cable d'alimentation du domicile à la vis verte de liaison à la terre dans la boîte de connexion et bien serrer.
2. Installer le couvercle du boftier de connexion.
3. Rétablit l'alimentation électrique.

Option 2 - Installations avec l'ensemble du cordon d'alimentation

Pour les installations avec l'ensemble du cordon d'alimentation facultatif, suivre les instructions fournies avec l'ensemble du cordon d'alimentation. Consulter la section « Accessoires » pour connaître le processus de commande.

REMARQUE: Utiliser uniquement avec des nécessaires de raccordement du cordon d'alimentation de la hotte de cuisinière dont l'utilisation a été testée et déclarée ajusté pour ce modele de hotte de cuisinière.

Terminer l'installation

1. Réinstaller le filtré àGRAISSÉ s'il a été retire. Voir la section « Entretien de la hotte »
2. Contrôler le fonctionnement du ventilateur et de l'éclairage de la hotte. Voir la section « Utilisation de la hotte » Si la hotte ne fonctionne pas, déterminer si un disjoncteur s'est ouvert ou si un fusible du domicile est grillé. Déconnecter la source de courant électrique et inspector les connexions du câblage.

REMARQUE: Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, dire la section « Utilisation de la hotte »

UTILISATION DE LA HOTTE

La hotte de cusinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour des résultats optimaux,mettre la hotte en marche avant d'entrepreneure une cuisson,et la laisser fonctionner pendant plusieurs minutes après une cuisson afin d'évacuer toute odeur de cuisson et fumée de la cuisine.

Les commandes de la hotte sont situées sur le panneau avant de la hotte.

A. Commandes du ventilateur et de l'éclairage
B. Lampes à DEL
C. Retenue du filtré
D. Filtre àGRAISSSE

Commandes de la hotte

A. Bouton On/Off (marche/arrêt) de l'éclairage
B. Bouton On/Off (marche/arrêt) du ventilateur et de vitesse minimale
C. Bouton de vitesse moderée du ventilateur
D. Bouton de vitesse maximale du ventilateur

Fonctionnement de l'éclairage

Le bouton On/Off (marche/arret) de l'éclairage commande le fonctionnement des deux lampes. Appuyer une fois sur le bouton pour allumer, puis une nouvelle fois pour éteindre.

Utilisation du ventilateur

Les boutons du ventilateur allument et éteignent le ventilateur, et contrôlant la vitesse du ventilateur et le niveau sonore pour un fonctionnement silencieux. On peut modifier la vitesse à tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton correspondant à la vitesse souhaïée.

Appuyer une deuxième fois sur le bouton On/Off (marche/arrêt) du ventilateur pour être le ventilateur.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT: Nettoyer féquèmmant la hotte et les filtres àGRAISSÉ en suivant les instructions suivantes. Replacer le filtre àGRAISSÉ avant d'utiliser à nouveau la hotte.

Surfaces extérieures

IMPORTANT: Ne pas utiliser de tampons à récurer savonnoux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d'acier, de chiffons de lavage rudes ou d'essuie-tout.

Pour éviter d'endommager les surfaces en acier inoxydable, ne pas utiliser de nettoyants contenant du chlore.

Méthode de nettoyage :

Frotter dans la direction du grain pour éviter de rayer ou d'endommager la surface.
Pour les modèle en acier inoxydable, utiliser le nettoyant et poli pour acier inoxydable — numéro de piece 31462A (non inclus): Voir la section « Assistance ou service » pour commander.
Detergent liquide ou nettoyant tout usage : Rincer à l'eau propre et secher avec un chiffon doux sans charpie.
Nettoyant à vitre pour éliminer les traces de doigts.

Filtre à graisse métallique

Installations avec décharge à l'extérieur :

1. Retirer chaque filtré en tirant sur la poignée à dessort puis en tirant le filtré vers le bas.

A. Poignées à ressort

1. Laver les filtres métalliques selon le besoin au lave-vaiselle ou dans une solution de détergent chaude.
2. Réinstaller le filtré en s'assurant que les poignées à ressort sont orientées vers l'avant. Insérer le filtré d'aluminium dans la rainure supérieure.
3. Enfonce la poignee a ressort.
4. Pousser le filtré métallique vers le haut et relâcher la poignée pour l'emboiter.
5. Repeter les étapes 1 à 5 pour l'autre filtré.

Pour les installations sans ventilation (recyclage) :

Le filtré à charbon n'est pas lavable. Celui-ci devrait à une autonomie de 6 mois dans des conditions d'utilisation normales. Remplacer par un ensemble de filtré à charbon. Consulter la section « Assistance ou service » pour plus de renseignements et pour commander.

Remplacement d'une lampe DEL

Les lampes DEL doivent être remplacées par un technicien de service qualifié uniquement. Voir la section « Garantie » pour obtenir les coordonnées d'entretien.

SCHEME DE CÁBLAGE

FONCTIONNEMENT DU COMMUTATEUR POUSSOIR
FONCTION	POSTE
ARRÊT	PAS DE CONNECTION
LAMPE	NOIR/JAUNE (L-1)
VITESSE BASSE	NOIR/BLANC (L-2)
VITESSE MOYENNE	NOIR/ROUGE (L-3)
VITESSE ELEVEE	NOIR/GRIS (L-4)

CHARACTERISTIQUES DU MOTEUR
ALIMENTATION ÉLECTRIQUE	120 V CA
FREQUENCY	60 Hz
ABSORPTION DE PUISSANCE	180W
RÉSISTANCE DU MOTEUR (Ω)
BLEU/GRIS	31
BLEUIROUGE	44
BLEU/BLANC	54,5

SEL0120629

Si vous avez besoin de service

Consultez la page de garantie du present manuel.

Si vous avez besoin de pieces de rechange

Si vous avez besoin de commander des pieces de rechange, nous vous recommendons d'utiliser seulement des pieces spécifiées par l'usine. Les pieces spécifiées par l'usine conviendront et fonctionneront bien, car elles sont fabriquées selon la même précision que celle utilisée pour fabriquer chaque nouvelte apparéil.

Pour obtenir des pieces de remplacement spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Aux E.-U.

Téléphoner sans frais au Centre pour l'eXérience de la clientèle de Whirlpool au :

1 800 253-1301 ou visitez notre site Web www.whirlpool.com.

Nos consultants peuvent vous aider sur les points suivants :

■Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour replir la garantie des produits et fournir un service après garantie partout aux États-Unis.
- Caracteristiques et specifications de notre gamme complète d'appareils menagers.
Références aux revendeurs locaux.
■Renseignements sur l'installation.
Procedures d'utilisation et d'entretien.
Vente d'accessoires et de pieces de rechange.
■ Assistance spécialisée au client (langue espagnole, malentendants, malvoyants, etc.).

Pour de l'aide supplémentaire

Si vous avez besoin de plus d'assistance, vous pouvez écrire à Whirlpool Corporation en soumettant toute question ou tout problème à :

Whirlpool Brand Home Appliances

Centre pour l'eXperience de la clientèle

553 Benson Road

Benton Harbor, MI 49022-2692

N'oubliez pas d'indiquer dans votre correspondance un numero de téléphone où l'on peut vous joindre dans la journee.

Au Canada

Téléphoner sans frais au Centre pour l'eXérience de la clientèle canadienne de Whirlpool au : 1 800 807-6777 ou visitez notre site Web www.whirlpool.ca.

Nos consultants peuvent vous aider sur les points suivants :

■Programmation d'une intervention de dépannage. Les techniciens de service désignés de Whirlpool sont formés pour replir la garantie des produits et fournir un service après la garantie, partout au Canada.
- Caracteristiques et specifications de notre gamme complète d'appareils menagers.
Références aux revendeurs Whirlpool locaux.
Procedures d'utilisation et d'entretien.
Vente d'accessoires et de pieces de rechange.
Orientation vers des concessionnaires, distributeurs de pièces de rechange et services de réparation locaux. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour de l'aide supplémentaire

Si vous avez besoin de plus d'assistance, vous pouvez écrire à Whirlpool Canada LP en soumettant toute question ou tout problème à :

Whirlpool Brand Home Appliances

Centre d'eXperience pour la clientèle

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

N'oubliez pas d'indiquer dans votre correspondance un numero de téléphone où l'on peut vous joindre dans la journee.

Accessoires

Nettoyant et poli pour acier inoxydable

Commander le numero de piece 31462A

Ensemble de filtré à charbon

Pour les modèles de 30'' (76,2 cm), commander le numéro de piece W10905734

Pour les modèles de 36" (91,4 cm), commander le numéro de piece W10905734

Ensemble du cordon d'alimentation

Commander le numero de piece W10613691

Clapet anti-reflux de 7" (17,8 cm)

Commander le numero de piece W10355451

Plaque de montage du clapet anti-reflux de conduit circulaire de 7"

Commander le numero de piece W10388168

GARANTIE LIMITÉE DES GROS APPAREILS MÉNAGERS WHIRLPOOL®

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXperience de la clientèle, veuillez garder à disposition les renseignements suivants :

■Nom, adresse et numéro de téléphone
Numeros de modele et de série
Une description claire et détaillée du problème rencontres
Une preuve d'achat incluant le nom et I'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour Obtir un depannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Cérants problèmes peuvent être résolus sans intervention de depannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scanze le code QR ci-contre avec votre téléphone intelligent pour acceder à des ressources supplémentaires, ou rendez-vous sur le site http://www.whirlpool.ca.
2. Tout service sous garantie doit etre effectue exclusivement par nos fournisseurs de depannage autoris Whirlpool. Aux E.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au

http://www.whirlpool.ca

Centre d'eXpérience de la clientèle Whirlpool

Aux E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Si you residez à l'extérieur du Canada et des 50 États des États-Unis, contactez notre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N'EST PAS COUVERT

Pendant un an à compter de la date d'achat, lorsque ce gros apparell menager est installé, utilisé et entretenu conformément aux instructions jointes à ou foumies avec le produit, Whirlpool Corporation ou Whirlpool Canada, LP (ci-apres désignées "Whirlpool") décidera à sa seule décretion de replacer le produit ou de couvir le coût des pieces spécifiées par l'usine et de la main-d'oeuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros apparell menager a été acheté. S'il est replacé, l'appareil sera couvert pour la période restant à courir de la garantie limite d'un an du produit d'origine.

LE SEUL ET EXCLUSIF RECOURS
DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE
CONSISTE EN LA RÉPARATION
PREVUE PAR LA PRESENTE. Le service doit être formi par une compagnie de service désignée par Whirlpool. Cette garantie limite est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appeareil menager est utilisé dans le pays où il a été acheté. La presente garantie limite est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat initial est exigée pour obtenir un dépansion dans le cadre de la presente garantie limite.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de l'utilisateur, de l'opérateur ou des instructions d'installation.
2. Visite d'instruction à domicile pour montré à l'utilisateur comment utiliser l'appareil.
3. Visites de service pour rectifier une installation ou un entretien fauits du produit, une installation non conforme aux codes d'électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex: câblage électrique, fusibles ou tuyaux d'arrêté d'eau du domicile).
4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).
5. Delfaou ou dommage resultant de l'utilisation de pieces ou accessoires Whirlpool non authentiques.
6. Conversion de votre produit du gaz naturel ou du gaz de petrole liquéfié.
7. Dommages causés par: accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou l'utilisation de produits non approvés par Whirlpool.
8. Réparations aux pieces ou systèmes dans le but de rectifier un dommage ou des défauts resultant d'une réparation, ALTERATION OU MODIFICATION NON autorisée faite à l'appareil.
9. Défauts d'apparance, notamment les éraflues, traces de chic, fissures ou tout autre dommage subiptions par le fini de l'appareil menager, à moins que ces dommages ne résultat de vices de matérielux ou de fabrication et ne soient signales à Whirlpool dans les 30 jours suivant la date d'achat.
10. Decoloration, rouille ou oxydation des surfaces resultant d'environnements caustiques ou corrosifs incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques (exemples non exhaustifs).
11. Perte d'aliments ou de médicaments due à la défaillance du produit.
12. Enlevement ou livraison. Ce produit est concu pour etre réparé à l'intérieur du domicile.
13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où une compétie de service Whirlpool autorisée n'est pas disponible.
14. Retrait ou réinstallation d'appareils inaccessibles ou de disposifts préinstallés (ex : garnitures, panneaux décoratifs, plancher, meubles, flots de cuisine, plans de travail, pannaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.
15. Service et pieces pour des appareils dont les numérores de série et de modèle originaux ont été enlevés, modifiés ou ne peuvent pas'être facilement identifiés.

Le couit d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AutorISEE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicés de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jourir d'autres droits qui peuvent varier d'une juridiction à l'autre.

EXONERATION DE RESPONSABILITE DANS LES DOMINES NON COUVERTS PAR LA GARANTIE

Whirlpool decline tute responsabilitie au titre de la qualite, de la durabitie ou en cas de depannage ou de reparation necessaire sur ce gros apparil menager autre que les responsabilités enoncées dans la presente garantie. Si vous souhaitez une garantie plus etendue ou plus complete que la garantie limiteitie fournie avec ce gros apparil menager, adressez-vous a Whirlpool ou a touvre detaillant pour obtenir les modalités d'achat d'une garantie etendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUIS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans cette cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

11/14
