MODE D'EMPLOI EC 129 HITACHI

Une utilisation du compresseur de manière incorrecte ou ne respectant pas les consignes de sécurité peut entraîner la mort ou de graves blessures!

Ce manuel renferme des informations importantes relatives à la sécurité.

Veuillez lire attentivement toutes les instructions avant de mettre le compresseur en service.

Laissez ce manuel à la disposition des personnes qui vont utiliser le compresseur.

ADVERTENCIA

AVANT L'UTILISATION 21

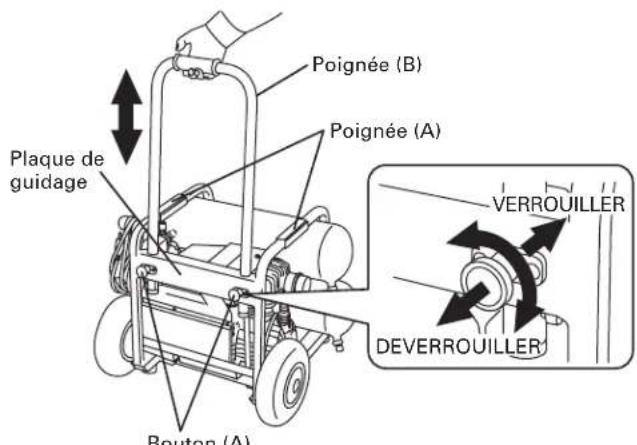

TRANSPORT 22

UTILISATION 23

ENTRETIEN 24

SERVICE APRÈS-VENTE ET RÉPARATIONS .....25

LISTE DES PIÈCES ....38

ÍNDICE

Español

Página

Lire attentivement toutes les instructions de fonctionnement, les consignes de sécurité et les mises en garde contenues dans ce manuel avant de faire fonctionner le compresseur ou de procéder à son entretien.

La majorité des accident résultant de l'utilisation ou de l'entretien du compresseur sont dus au non respect des consignes et règles de sécurité élémentaires. En identifiant à temps les situations potentiellement dangereuses et en observant les consignes de sécurité appropriées, on évite bien souvent des accidents.

Les consignes élémentaires de sécurité sont décrites dans la section «SÉCURITÉ» de ce manuel ainsi que dans les sections renfermant les instructions d'utilisation et d'entretien.

Les situations dangereuses à éviter pour prévenir tout risque de blessure grave ou de dommages de la machine sont signalées par des «AVERTISSEMENT» sur le compresseur et dans el manuel d'utilisation.

Ne jamais utiliser le compresseur d'une manière autre que celles spécifiquement recommandées par HITACHI, à moins de s'être préalablement assuré que l'utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

SIGNIFICATION DU VOCABULAIRE DE SIGNALISATION

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DU COMPRESSEUR

⚠ AVERTISSEMENT: Une utilisation du compresseur de manière incorrecte ou qui ne respecte pas les consignes de sécurité peut entraîner la mort ou de graves blessures. Pour éviter tout danger, observer ces consignes élémentaires de sécurité:

BIEN LIRE TOUTES LES INSTRUCTIONS

1. NE JAMAIS TOUCHER AUX PIÈCES MOBILES.

Ne jamais approcher les mains, les doigts ou aucune autre partie du corps des pièces mobiles du compresseur.

Ne jamais insérer les doigts ni aucun autre objet dans le ventilateur du logement. Cela pourrait entraîner des blessures ou un choc électrique.

2. NE JAMAIS FAIRE FONCTIONNER LE COMPRESSEUR SI TOUS LES GARDES PROTECTEURS NE SONT PAS EN PLACE.

Ne jamais faire fonctionner le compresseur si tous les gardes protecteurs ou dispositifs de sécurité ne sont pas en place et en bon état. Si une opération d'entretien ou de réparation nécessite le démontage d'un garde protecteur ou d'un dispositif de sécurité, bien le remonter avant de remettre le compresseur en marche.

3. TOUJOURS SE PROTÉGER.

Risque de blessure. Toujours utiliser des lunettes de protection ANSI Z87.1. Ne jamais diriger le jet d'air comprimé sur une personne ou une partie du corps. Porter un protège-oreilles car le flux d'air émet un sifflement strident pendant la purge.

4. SE PROTÉGER CONTRE LES DÉCHARGES ÉLECTRIQUES.

Empêcher tout contact du corps avec les surfaces mises à la terre, par exemple les tuyaux, radiateurs, plaques de cuisson et enceintes de réfrigération. Ce compresseur d'air doit être adéquatement mis à la terre. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée. Pour éviter tout risque de choc électrique. Ne pas retirer le couvercle.

5. DÉBRANCHER LE COMPRESSEUR.

Toujours débrancher le compresseur de sa source d'alimentation et évacuer l'air comprimé de son réservoir avant toute opération de réparation, d'inspection, d'entretien, de nettoyage, de remplacement ou de vérification des pièces.

6. ÉVITER TOUTE MISE EN MARCHE ACCIDENTELLE.

Ne pas transporter le compresseur alors qu'il est encore raccordé à sa source d'alimentation ou que le réservoir d'air comprimé est plein. Bien s'assurer que le sélecteur de l'interrupteur barométrique se trouve sur la position «OFF» (arrêt) avant de raccorder le compresseur à son alimentation.

7. ENTREPOSER CORRECTEMENT LE COMPRESSEUR.

Quand il n'est pas utilisé, le compresseur doit être rangé à l'intérieur dans un endroit sec. Le tenir à l'écart des enfants et verrouillez l'endroit du rangement.

8. MAINTENIR L'AIRE DE TRAVAIL PROPRE.

Une aire de travail encombrée augmente les risque d'accident. La débarrasser des outils inutiles, débris, meubles, etc.

9. SE SOUCIER DE L'ENVIRONNEMENT DE TRAVAIL.

Risques de chocs électriques. Ne pas exposer le compresseur à la pluie. Ne pas l'utiliser dans un endroit humide ou sur une surface mouillée. Veiller à ce que l'aire de travail soit bien éclairée et bien aérée. Risque d'incendie ou d'explosion. Ne pas transporter ni utiliser le compresseur, ou tout aut re appareil électrique, près de l'aire de vaporisation. Ne pas utiliser le compresseur en présence de liquides ou de gaz inflammables.

Le compresseur projette des étincelles pendant qu'il fonctionne. Ne jamais l'utiliser à proximité de laque, de peinture, de benzine, de diluant, d'essence, de gaz, de produits adhésifs ou de tout autre produit combustible ou explosif.

Pour éviter d'endommager le compresseur d'air, ne pas l'incliner à plus de 10° lorsqu'il fonctionne.

10. ÉLOIGNER LES ENFANTS.

Ne pas laisser les visiteurs toucher au cordon de rallonge du compresseur. Tous les visiteurs devront se tenir suffisamment éloignés de l'aire de travail.

11. SE VÊTIR CORRECTEMENT.

Ne porter ni vêtements lâches ni bijoux. Ils pourraient se prendre dans les pièces mobiles.

Porter un coiffe recouvrant les cheveux longs.

12. FAIRE ATTENTION AU CORDON.

Ne jamais tirer brusquement sur le cordon pour le débrancher. Tenir le cordon loin des sources de chaleur, de graisse et des surfaces tranchantes.

SÉCURITÉ (suite)

13. ENTRETENIR LE COMPRESSEUR AVEC SOIN.

Suivre les instructions de lubrification. Inspector régulièrement les cordons et, s'ils sont endommagés, les faire réparer dans un centre de service après-vente agréé. Inspector périodiquement les cordons de rallonge et les faire réparer s'ils sont endommagés.

14. CORDONS DE RALLONGE POUR UTILISATION À L'EXTÉRIEUR.

Si l'outil doit être utilisé dehors, utiliser exclusivement des cordons de rallonge conçus pour l'extérieur et identifiés comme tels.

15. RESTER SUR SES GARDES.

Bien faire attention à ce que l'on fait. Faire preuve de bon sens Ne pas utiliser le compresseur lorsque l'on est fatigué. Ne jamais utiliser le compresseur si l'on est sous l'effet d'alcool, de drogues ou de médicaments causant de la somnolence.

16. CONTRÔLER LES PIÉCES ENDOMMAGÉES ET LES FUITES D'AIR.

Avant de continuer à utiliser le compresseur, vérifier attentivement les protections ou autres pièces endommagées pour déterminer si elles fonctionneront correctement et rempliront la fonction prévue. Vérifier si les des pièce mobiles sont bien alignées, s'il y a des pièces mobiles voilées, des pièces cassées, si le montage est correct, s'il y a des fuites d'air et toutes autres conditions susceptibles d'affecter le bon fonctionnement de l'outil. Une protection ou toute autre pièce endommagées devront être réparées correctement ou remplacées par un service après-vente agréé, sauf spécification contraire dans ce mode d'emploi.

Faire remplacer les contacteurs de pression défectueux par un service après-vente agréé. Ne pas utiliser le compresseur si l'interrupteur ne permet pas de mettre le compresseur sous tension et hors tension.

17. UTILISER LE COMPRESSEUR EXCLUSIVEMENT POUR LES APPLICATIONS SPÉCIFIÉES DANS LE MANUEL D'UTILISATION.

Ne jamais utiliser le compresseur pour des utilisations autres que celles spécifiées dans le manuel.

18. MANIPULER LE COMPRESSEUR CORRECTEMENT.

Faire fonctionner le compresseur conformément aux instructions de ce manuel. Ne jamais laisser les enfants, les personnes non familiarisées avec son fonctionnement ou toute personne non autorisée utiliser le compresseur.

19. VÉRIFIER QUE CHAQUE VIS, BOULON ET COUVERCLE EST SOLIDEMENT VISSÉ.

Veiller à ce que chaque vis, boulon et plaque soit solidement vissé. Vérifier périodiquement le serrage.

20. MAINTENIR L'ÉVENT D'AÉRATION DU MOTEUR PROPRE.

L'évent d'aération du moteur doit rester propre en permanence de façon à ce que l'air puisse circuler librement. Contrôler fréquemment l'accumulation de poussière.

21. FAIRE FONCTIONNER LE COMPRESSEUR À LA TENSION NOMINALE.

Faire fonctionner le compresseur à la tension spécifiée sur la plaque signalétique.

Si le compresseur est utilisé à une tension supérieure à la tension nominale, il en résultera une vitesse de rotation du moteur anormalement élevée risquant d'endommager le compresseur et de griller le moteur.

22. NE JAMAIS UTILISEER UN COMPRESSEUR DÉFECTUEUX OU DONT LE FONCTIONNEMENT EST ANORMAL.

Si le compresseur paraît fonctionner de façon inhabituelle, s'il produit des bruits étranges ou des vibrations, ou s'il paraît malfonctionner pour une autre raison, arrêter immédiatement de l'utiliser et l'envoyer à réparer à un centre de service autorisé Hitachi.

23. NE PAS NETTOYER LES PIÈCES DE PLASTIQUE AVEC DU SOLVANT.

Les solvants tels qu'essence, diluant, benzine, tétrachlorure de carbone et alcool risquent d'endommager et de fendre les pièces de plastique. Ne pas les nettoyer avec ce genre de produit. Pour nettoyer le pièces de plastique, utiliser un linge doux humecté d'eau savonneuse puis sécher complètement.

24. UTILISER EXCLUSIVEMENT DES PIÈCES DE RECHANGE HITACHI D'ORIGINE.

L'utilisation de pièces de rechange autres que celles fabriquées par Hitachi peut entraîner l'annulation de la garantie et être la cause d'un mauvais fonctionnement et des blessures en résultant. Les pièces d'origine Hitachi sont disponible auprès de son distributeur.

25. NE PAS MODIFIER LE COMPRESSEUR.

Ne pas modifier le compresseur. Toujours consulter un centre de service après-vente Hitachi agréé pour toute réparation. Une modification non autorisée risque non seulement d'affecter les performances du compresseur, mais également d'être la cause d'accidents et de blessures pour le personnel de réparation qui ne posséderait pas les compétences techniques nécessaires.

26. DÉSACTIVER L'INTERRUPTEUR BAROMÈTRIQUE LORSQU'ON NE SE SERT PAS DU COMPRESSEUR.

Quand le compresseur ne fonctionne pas, régler le sélecteur de l'interrupteur barométrique sur «OFF», débrancher le compresseur et ouvrir le robinet de vidange pour vider le réservoir d'air comprimé.

27. NE JAMAIS TOUCHER LES SURFACES CHAUDES.

Pour éviter tout risque de brûlures, ne pas toucher les tubes, les culasses ni les moteurs.

28. NE PAS DIRIGER LE JET D'AIR DIRECTEMENT SUR LE CORPS.

Sous peine de blessures, ne pas diriger le jet d'air sur des personnes ou des animaux.

Ne jamais utiliser le compresseur d'air pour respirer ou comme respirateur.

29. VIDANGER LE RÉSERVOIR.

Risque d'éclatement. Une condensation d'eau apparaîtra dans le réservoir à air. Si celui-ci n'est pas vidangé, l'eau pourrait se corroder et affaiblir le réservoir, causant ainsi un risque de rupture du réservoir.

Vidanger le réservoir tous les jours ou toutes les 4 heures d'utilisation.

Pour purger le réservoir, ouvrir la valve doucement et pencher le compresseur pour vider l'eau accumulée.

30. NE PAS ARRÊTER LE COMPRESSEUR EN TIRANT SUR LA FICHE.

Cela pourrait endommager l'appareil.

Utiliser la position «ON/OFF» du sélecteur de l'interrupteur barométrique.

31. S'ASSURER QUE LA PRESSION DE SORTIE DU COMPRESSEUR EST MOINS ÉLEVÉE QUE LA PRESSION DE FONCTIONNEMENT MAXIMALE DE L'OUTIL.

Une pression d'air trop élevée conduit à un risque dangereux d'éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum.

32. NE PAS ESSAYER D'UTILISER CE COMPRESSEUR D'AIR SANS AVOIR D'ABORD AJOUTER DE l'HUILE DANS LE CARTER DE MOTEUR.

Le compresseur est expédié sans huile dans le carter de moteur.

Des dommages importants peuvent se produire, même lors d'une utilisation limitée si le carter de moteur n'est pas rempli d'huile correctement.

S'assurer de suivre attentivement la procédure de démarrage.

33. LA VALVE DE SÉCURITÉ DOIT FONCTIONNER CORRECTEMENT.

Risque d'éclatement. Avant de demarrer le compresseur, tirer sur la bague de la soupape de sûreté afin de s'assurer que la soupape fonctionne librement. Si la soupape de sûreté ne fonctionne pas correctement, une surpression pourrait avoir lieu et causer une rupture ou une explosion du réservoir à air.

34. L'UTILISATION DE CE PRODUIT AUGMENTE LES RISQUES D'EXPOSITION À DES PRODUITS CHIMIQUES QUI, DANS L'ÉTAT DE LA CALIFORNIE.

L'utilisation de ce produit augmente les risques d'exposition à des produits chimiques qui, dans l'État de la Californie, sont reconnus comme étant susceptibles de causer le cancer, d'entraîner des malformations congénitales ou d'être nocifs pour le système reproductif. Éviter d'inhaler les vapeurs environnantes. Se laver les mains après chaque utilisation.

PIÈCES DE RECHANGE

Pour les réparations, utiliser uniquement des pièces de rechange identiques aux pièces remplacées. Confier toute réparation à un centre de service après-vente Hitachi agréé.

SÉCURITÉ (suite)

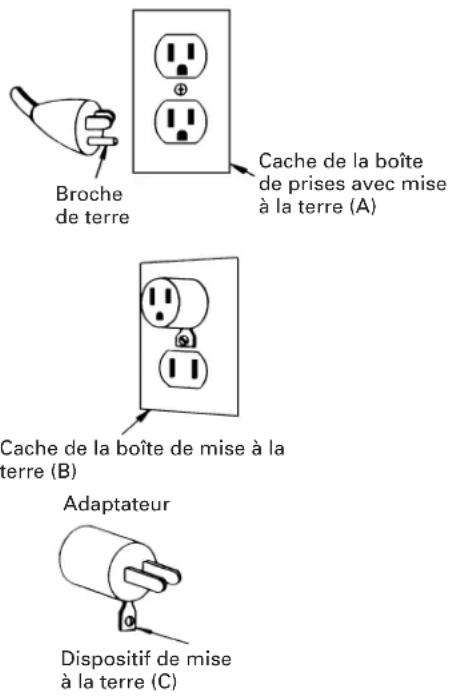

INSTRUCTIONS DE MISE À LA TERRE

Ce compresseur devra être mis à la terre pendant le fonctionnement de manière à protèger l'opérateur des décharges électriques. Le compresseur est doté d'un cordon à trois conducteurs et d'une fiche à trois broches qui s'insère dans une prise de courant avec mise à la terre. Le conducteur vert (ou vert et jaune) du cordon est le fil de terre. Ne jamais raccorder le fil vert (ou vert et jaune) à une prise sous tension. Si l'appareil fonctionne sous moins de 150 volts, il possède une fiche qui ressemble à celle du schéma (A) de la figure de droite. Un adaptateur (voir schémas (B) et (C)) est disponible en option pour le raccordement d'une fiche de type (A) à une prise sans mise à la terre externe. Il faudra raccorder l'oeillet ou la patte, etc. rigide de couleur verte qui fait saillie sur l'adaptateur à une terre permanente, par exemple une boîte de prises correctement mise à la terre.

REMARQUE: L'adaptateur de mise à la terre (schéma (C)) est interdit aux termes du Code électrique canadien, partie 1. Par conséquent, les instructions qui s'y rapportent ne sont pas applicables au Canada.

Il est recommandé de ne jamais démonter le compresseur ou d'essayer de refaire le câblage du système électrique. Les réparations seront exclusivement effectuées par un centre de service après-vente HITACHI ou tout autre centre de réparation agréé. Si l'on décide de faire la réparation soi-même, bien avoir à l'esprit que le fil de couleur verte est le fil de «terre». Ne jamais raccorder ce fil vert à une prise «sous tension». Si l'on remplace la fiche du cordon d'alimentation, bien raccorder le fil vert uniquement à la broche de terre (la plus longue) d'une fiche avec mise à la terre.

En cas de doute, consulter un électricien qualifié ou faire vérifier la mise à la terre de la prise.

Cache de la boîte de prises avec mise à la terre (A)
Cache de la boîte de mise à la terre (B)

CORDON DE RALLONGE

Utiliser exclusivement des cordons de rallonge avec fiche de mise à la terre à trois broches et des prises à trois pôles capables de recevoir la fiche du compresseur. Remplacer ou faire remplacer le cordon s'il est endommagé. Vérifier que le cordon de rallonge est en bon état. Lorsqu'on utilise un cordon de rallonge, veiller à ce que la valeur de son courant maximal admissible soit suffisamment élevée pour qu'il puisse supporter le courant dont l'appareil aura besoin. L'utilisation d'un cordon sous dimensionné provoquera une chute de tension en ligne entraînant perte de puissance et surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un cordon de calibre supérieur. Plus le numéro de calibre est petit, plus le cordon peut supporter un courant élevé.

CALIBRE MINIMAL DES CORDONS

		Longueur totale du cordon en pieds (mètres)
		0 – 25(0 – 7,6)	26 – 50(7,9 – 15,2)	51 – 100(15,5 – 30,5)	101 – 150(30,8 – 45,7)
Intensité nominale CALIBRESupérieureà	Inférieure ou égaleà
	0 – 618161614
	6 – 10	18	16	14	12
	10 – 12	16	16	14	12
	12 – 16	14	12	Non recommandé

AVERTISSEMENT:

Éviter tout risque de décharge électrique. Ne jamais utiliser le compresseur avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximité de l'eau, ou dans un environnement susceptible de provoquer des décharges électriques.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE À LA DISPOSITION

DES PERSONNES QUI VONT UTILISER L'APPAREIL!

UTILISATION ET ENTRETIEN

REMARQUE:

Les informations que vous trouverez dans ce manuel sont conçues pour vous aider à utiliser et à entretenir ce compresseur en toute sécurité.

Certaines illustrations de ce manuel peuvent montrer des détails qui diffèrent de ceux de votre compresseur.

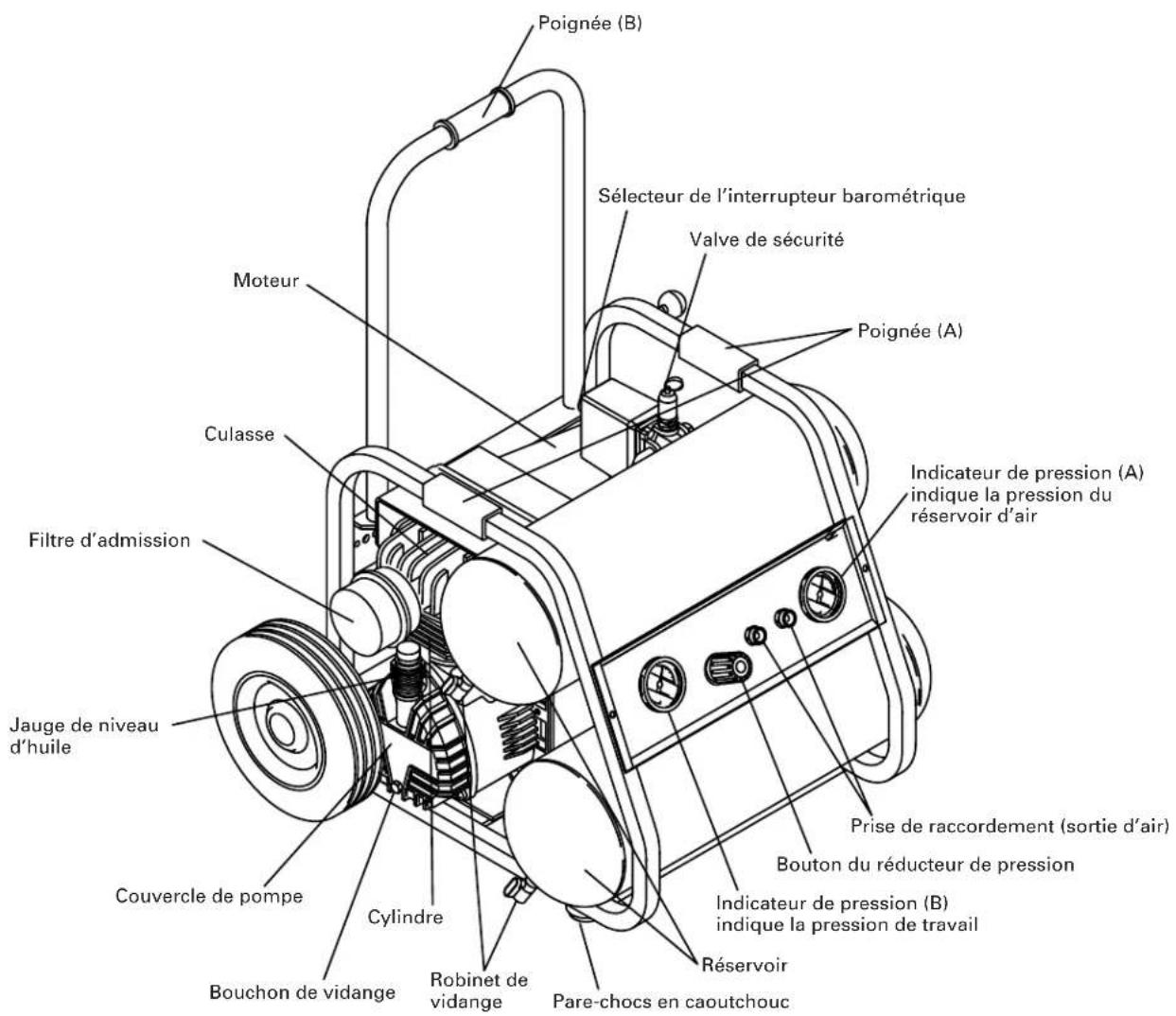

NOM DES PIÈCES

Poignée (B) Sélecteur de l'interrupteur barométrique Valve de sécurité Poignée (A) Moteur Culasse Filtre d'admission Jauge de niveau d'huile Couvercle de pompe Cylindre Bouchon de vidange Robinet de vidange Pare-chocs en caoutchouc Indicateur de pression (A) indique la pression du réservoir d'air Prise de raccordement (sortie d'air) Bouton du réducteur de pression Indicateur de pression (B) indique la pression de travail Réservoir

Fig. 1

SPECIFICATIONS

Modèle EC129
Moteur Moteur à induction monophasé
Alimentation		Monophasée, 120 V – 60 Hz
Puissance de sortie 2,5 CV		(1,8 KW)
Courant 15,0 A
Contenance du réservoir 5 gal.		(18,9 l)
Pression maximale 125 PSI		(8,6 bar)
Refoulement d'air libre	à 40 PSI 6,0 CFM (2,8 bar) (170 l/min)
	à 90 PSI 4,7 CFM (6,2 bar) (133 l/min)
	à 100 PSI 4,4 CFM (6,9 bar) (125 l/min)
Lubrication Huile

ACCESSOIRE

⚠ AVERTISSEMENT: Le accessoires autres que ceux indiqués ci-dessous risquent d'entraîner un mauvais fonctionnement et de provoquer des blessures.

ACCESSOIRE STANDARDS

Jauge de niveau d'huile ... 1

APPLICATIONS

○ Alimentation en air d'une cloueuse ou d'une agrafeuse pneumatique.

⚠ AVERTISSEMENT: Ne jamais utiliser le compresseur pour des applications autres que de compresseur pour cloueur et agrafeuse pneumatiques.

AVANT L'UTILISATION

1. Source d'alimentation

Vérifier que la source d'alimentation que l'on prévoit d'utiliser est conforme aux spécifications mentionnées sur la plaque signalétique de l'appareil.

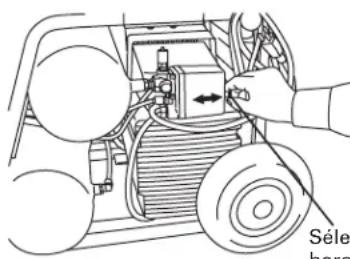

2. Interrupteur d'alimentation

Vérifier que le sélecteur de l'interrupteur barométrique se trouve sur la position «OFF» (Fig. 2). Si l'on branche la ficha dans la prise alors que le sélecteur de l'interrupteur barométrique se trouve sur «ON», le compresseur se mettra en marche immédiatement, risquant de causer de graves blessures.

Séle barge

Sélecteur de l'interrupteur barométrique

Fig. 2

3. Cordon de rallonge

Si l'aire de travail est éloignée de la source d'alimentation, utiliser un cordon de rallonge de diamètre et de courant nominal suffisants (Voir page 18). Le cordon de rallonge devra être le plus court possible.

⚠ AVERTISSEMENT: Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise d'alimentation

Si la fiche ne peut s'insérer solidement dans la prise d'alimentation, réparer la prise. Confier les réparations à un magasin d'appareils électriques. Si l'on utilise une prise défectueuse, on risque des provoquer une surchauffe, ce qui pourrait être très dangereux.

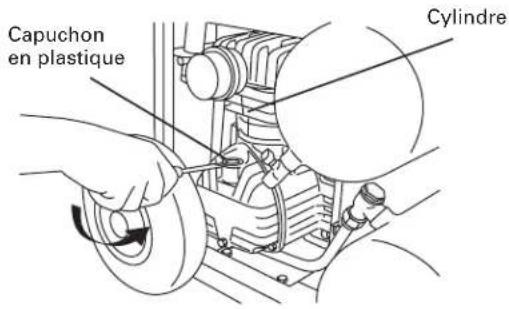

5. Insertion de la jauge et vérification du niveau d'huile

À l'aide d'un tournevis ou de tout outil similaire retirer le capuchon en plastique qui se trouve sur la partie inférieure du cylindre (Fig. 3).

Capuchon en plastique Cylindre

Fig. 3

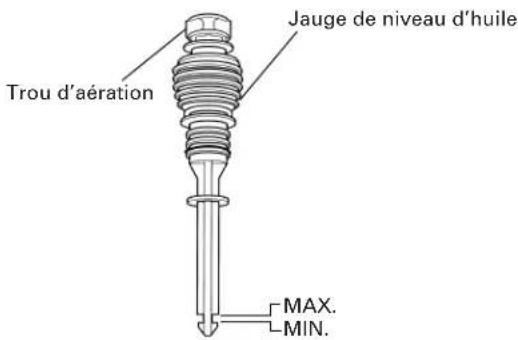

Insérer complètement la jauge de niveau d'huile. Retirer la jauge et vérifier que le niveau d'huile se trouve entre les encoches gravées dans celle-ci. (Fig. 4).

Trou d'aération Jauge de niveau d'huile MAX. MIN.

Fig. 4

⚠ AVERTISSEMENT: Purgez le réservoir pour éliminer la pression d'air avant de retirer la jauge d'huile.

⚠ AVERTISSEMENT: Assurez-vous que le trou d'aération de la jauge d'huile est libre de tout débris. Si le trou d'aération est obstrué, la pression peut s'accumuler dans le carter, ce qui risque d'endommager le compresseur d'air et de causer des blessures corporelles.

Si le niveau d'huile est insuffisant, se reporter à la section «Changement d'huile/Débordement d'huile» en page 24, pour en rajouter.

1. Installation du coupleur d'air Visser le coupleur pneumatique sur la prise de raccordement (Voir Fig. 1 et Fig. 7). La prise de raccordement est d'un diamètre de 3/8". Utiliser un coupleur d'air qui ait la même taille de vis.

2. Position de fonctionnement correcte Positionner le compresseur sur une surface plate ou sur une surface avec une inclinaison de moins de 10°, dans un endroit bien ventilé, à l'écart des agents atmosphériques et pas dans un endroit explosif.

⚠ PRECAUTION: Pour éviter d'endommager le compresseur d'air, ne pas l'incliner à plus de 10° lorsqu'il fonctionne.

1. Placement correct du compresseur

REMARQUE: Pour utiliser ou ranger le compresseur, mettre les 4 amortisseurs en caoutchouc sur le sol. (Voir la Fig. 1)

1. Température Les températures de fonctionnement sont comprises entre 0°C et 40°C (32°F et 104°F).

ATTENTION : Ne jamais faire fonctionner à des températures inférieures à 0°C (32°F) ou supérieures à 40°C (104°F).

TRANSPORT

Appuyer sur le bouton du commutateur de pression pour le mettre en position «OFF» et déconnecter le compresseur de la source de courant avant de le déplacer. Transporter le compresseur de la façon appropriée. Le compresseur possède 2 poignées (A) pour le transport et une poignée (B) pour le tirer.

(1) Laisser une main sur une poignée (A) et la poignée coulissante (B) sortie, et verrouiller la poignée (B) avec les deux boutons (A) de la plaque de guidage (Fig. 5). Relever la poignée (B), pour déplacer le bouton (A) dans le sens du verrouillage, et la poignée (B) se verrouille. Si la poignée (B) ne se verrouille pas, tourner le bouton (A) pour verrouiller la poignée.

Poignée (B) Poignée (A) Plaque de guidage Bouton (A) VERROUILLER DEVERROUILLER

Fig. 5

⚠ PRECAUTION: Avant de transporter le compresseur, déplacer la poignée (B) de haut en bas, et vérifier qu'elle (B) est bien verrouillée.

⚠ PRECAUTION: Ne pas s'appuyer sur la poignée coulissante lorsqu'elle est déployée.

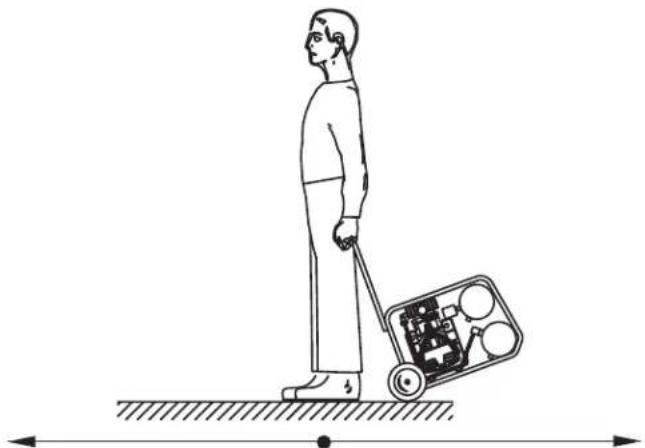

(2) Tirer le compresseur comme indiqué, ne pas le pousser. (Fig. 6)

⚠ PRECAUTION: Ne pas utiliser la poignée (B) pour soulever l'outil et le transporter. Ne pas pousser l'outil avec la poignée (B). Utiliser la poignée (B) exclusivement pour tirer l'outil.

REMARQUE: Utiliser la poignée (A) pour soulever ou transporter l'appareil.

(3) Après avoir transporté le compresseur, déverrouiller la poignée (B) et l'abaisser (B) lentement. Tirer sur le bouton (A) et le tourner de quatre-vingt-dix degrés pour déverrouiller la poignée (B).

UTILISATION

1.Démarrage

(1) Ouvrir le robinet de vidange situé à la partie inférieure du réservoir (voir la Fig. 8).
(2) Insérer la fiche dans la prise.
(3) Démarrer le compresseur en tirant le bouton du commutateur de pression sur "ON" (voir la Fig. 1 et la Fig. 2).
(4) Refermer le robinet de vidange.

⚠ AVERTISSEMENT: Ne pas arrêter ou démarrer le compresseur au moyen de la fiche. Toujours utiliser la position «ON/OFF» du sélecteur de l'interrupteur barométrique.

Le fonctionnement du compresseur est automatique, il est contrôlé par l'interrupteur barométrique qui l'arrête lorsque la pression de l'air contenu dans le réservoir atteint la valeur maximale, et qui le redémarre lorsque cette pression retombe sous le seuil de redémarrage en cours d'utilisation. Le moteur du compresseur est équipé d'une protection thermique avec une réinitialisation manuelle (bouton-pressoir), qui arrête le compresseur lorsque la température devient trop élevée. Après le déclenchement de cette protection, le compresseur

redémarre uniquement si la réinitialisation est effectée.

2. Réglage de la pression de travail

Déverrouiller le bouton du réducteur de pression en tirant dessus; régler la pression à la valeur désirée en tournant dans le sens des aiguille d'une montre pour l'augmenter, ou dans le sens opposé pour la diminuer. Un indicateur de pression (B) permet de visualiser quand la valeur désirée est atteinte; pour verrouiller le bouton appuyer à fond dessus (Voir Fig. 7). Lorsqu'on vérifie la pression, bien s'assurer que le manomètre de pression du résevoir a un niveau de pression supérieur à celui de la pression à régler. De même, il faudra impérativement effectuer le réglage en démarrant la pression lentement à partir d'un niveau inférieur à la pression à régler.

⚠ AVERTISSEMENT

Vérifiez la pression maximale admissible de la cloueuse, de l'agrafeuse ou de l'accessoire. La pression de sortie du compresseur devra être réglée de manière à ne pas dépasser cette valeur.

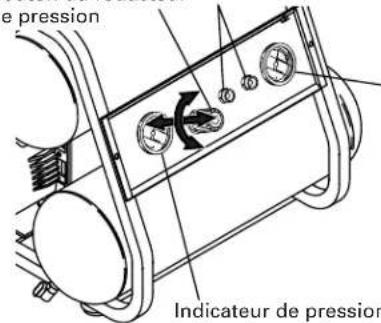

Bouton du réducteur Prise de raccordement (sortie d'air) de pression

e pression Indicateur de pression

Indicateur de pression (A) indique la pression du réservoir d'air.

Fig.7

3. Arrêt

(1) Positionner le sélecteur de l'interrupteur barométrique sur «OFF» (Voir Fig. 1 et Fig. 2).
(2) Débrancher la fiche de la source d'alimentation.
(3) Ouvrir le bouchon de vidange qui se trouve sous la partie inférieure du réservoir (Fig. 8).

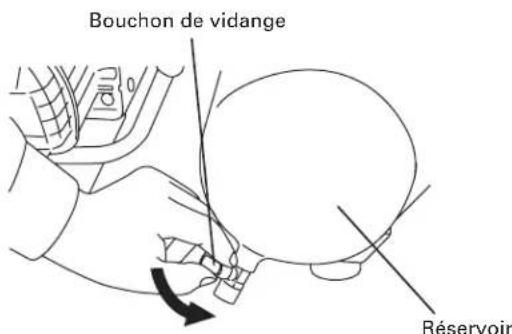

Bouchon de vidange Réservoir

Fig. 8

4. À propos du protecteur thermique

Le protecteur thermique permet d'arrêter le moteur quand un problème, tel qu'une surchauffe du moteur, etc. se produit. Si le moteur s'arrête pendant le fonctionnement, procéder comme suit.

(1) Appuyer sur le bouton du commutateur de pression pour le mettre en position «OFF» et déconnecter la fiche de la prise secteur (Fig. 2).
(2) Si le cordon prolongateur n'est pas conforme aux spécifications données à la page 18, le remplacer par un cordon prolongateur comme ceux montrés à la page 18. Si la capacité de l'alimentation secteur est insuffisante, augmenter la capacité pour éliminer la cause d'un flux de courant excessif (surintensité).

(3) Attendre environ 5 minutes, puis appuyer sur le commutateur de réinitialisation du protecteur thermique (Fig. 9).

(4) Ouvrir le robinet de vidange et vérifier que la jauge de pression (A) indique 0 PS (0 bar) (voir la Fig. 7 et la Fig. 8).

(5) Effectuer les opérations (2) à (4) de 1. Démarrage de la page 23 et recommencer. Si le moteur s'arrête toujours pendant le fonctionnement, contacter le service après-vente.

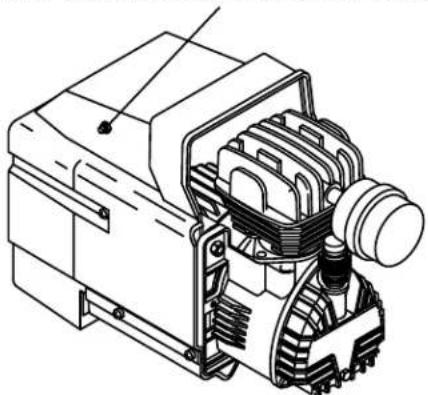

Commutateur de réinitialisation du protecteur thermique

⚠ AVERTISSEMENT: Débrancher le compresseur de sa source d'alimentation et vider le réservoir d'air comprimé avant toute opération d'entretien. Laisser le compresseur refroidir avant de réaliser toute opération d'entretien.

1. Nettoyage du filtre d'admission

Retirer le filtre d'admission (Voir Fig. 1) toutes les 50 heures ou une fois par semaine, et en nettoyer l'intérieur ainsi que son élément à l'air comprimé (Fig. 10).

⚠ AVERTISSEMENT: Ne jamais nettoyer

l'élément du filtre avec un liquide ou un solvant inflammable.

⚠ PRECAUTION: Ne pas faire fonctionner l'appareil sans le filtre d'admission.

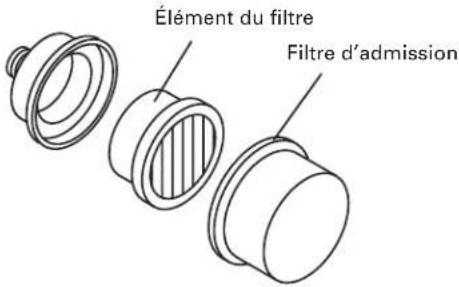

Élément du filtre Filtre d'admission

Fig. 10

REMARQUE : Remplacer l'élément du filtre quand il est sale.

2. Vidange du réservoir

Vidanger le réservoir tous les jours ou toutes les 4 heures d'utilisation. Ouvrir le bochon de vidange et incliner le compresseur pour vider l'eau qui s'est accumulée (Voir Fig. 8).

3. Changement d'huile/Débordement d'huile

⚠️ PRECAUTION: Si le carter est trop rempli d'huile, le compresseur pourrait subir une panne prématurée. Ne pas trop remplir.

(1) Au plus tard après les 50 premières heures d'utilisation, effectuer un changement complet de l'huile de la pompe. Dévisser le bouchon de vidange du carter, vidanger complètement l'huile et remettre le bouchon en place (Voir Fig. 1 et Fig. 11).

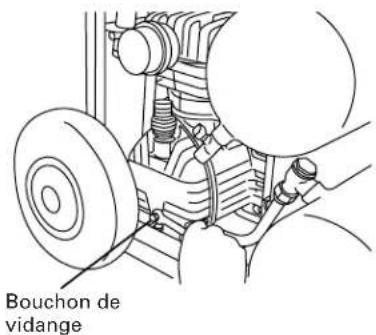

Bouchon de vidange

Fig. 11

Verser l'huile par l'orifice de la jauge de niveau jusqu'au repère indiqué sur celle-ci (Voir Fig. 4). Pour le remplacement de l'huile, respecter le tableau ci-dessous.

TYPE D'HUILE

Huile synthétique SAE 5W50

Pour l'hiver et l'été

Huile multigrade SAE 10W40

Pour temps chaud uniquement.

(2) Vérifier le niveau d'huile de la pompe toutes les 50 heures ou toutes les semaines.
(3) Changer l'huile toutes les 300 heures de travail ou tous les six mois.

SERVICE APRÈS-VENTE ET RÉPARATIONS

Même les compresseurs de qualité finissent par nécessiter un entretien ou un remplacement de pièces sous l'effet d'une usure normale. Pour être sûr de n'utiliser que des pièces de rechange agréées confier EXCLUSIVEMENT tout entretien et toute réparation à un CENTRE DE SERVICE APRÈS-VENTE HITACHI AGRÉÉ.

REMARQUE : Ces spécifications sont susceptibles d'être modifiées sans préavis de la part d'HITACHI.
