Type de produit	Four encastrable
Marque	Gaggenau
Modèle	EB333611
Hauteur (mm)	595 mm
Largeur (mm)	594 mm
Profondeur (mm)	548 mm
Poids (kg)	55 kg
Alimentation électrique	240 V ~ 50/60 Hz
Puissance maximale (W)	3600 W
Capacité du four (L)	71 L
Nombre de modes de cuisson	14
Modes de cuisson	Convection naturelle, chaleur tournante, gril, gril ventilé, chaleur sole/voûte, pyrolyse, décongélation, maintien au chaud, cuisson douce, cuisson humide, etc.
Type d'installation	Encastré dans un meuble haut
Fixation	Par vis Torx fournies
Connexion réseau	LAN (câble Ethernet)
Nettoyage	Pyrolytique (autonettoyant)
Porte	Froide avec vitre isolante, amovible
Sécurité enfants	Verrin de sécurité (désactivation des commandes)
Classe énergétique	A+ (selon norme UE)
Indice de réparabilité	8,0/10
Accessoires fournis	Grille, lèchefrite, tourne-broche (selon modèle)
Service après-vente	Numéro gratuit : 1-877-442-4436

FOIRE AUX QUESTIONS - EB333611 GAGGENAU

Quel est le poids du four Gaggenau EB333611 ?

Le four pèse environ 55 kg, il est donc recommandé d'être deux personnes pour le déplacer. Ne le soulevez jamais par la poignée de la porte.

Peut-on connecter ce four à Internet ?

Oui, le four est équipé d'une connexion LAN (câble Ethernet). Il faut brancher le câble avant l'installation dans le meuble, à l'arrière de l'appareil.

Quelles sont les dimensions de la niche d'encastrement ?

Les dimensions intérieures de l'armoire doivent être d'au moins 595 mm de hauteur, 560 mm de largeur et 548 mm de profondeur. Le socle doit supporter 80 kg.

Comment nettoyer l'intérieur du four ?

Le four dispose d'un programme pyrolytique (autonettoyant) qui chauffe à haute température pour brûler les résidus. Après refroidissement, il suffit d'essuyer les cendres avec un chiffon humide.

Quels accessoires sont inclus avec le four ?

Sont généralement fournis : une grille, une lèchefrite et parfois un tourne-broche. Vérifiez l'emballage lors du déballage.

Quel type de câble électrique est nécessaire ?

Le four doit être branché sur une alimentation 240 V~ 50/60 Hz avec un disjoncteur dédié. Le câble fourni doit être raccordé par un technicien qualifié selon les codes locaux.

Y a-t-il un verrouillage enfant ?

Oui, une fonction verrouillage enfant est disponible pour désactiver les commandes et éviter toute utilisation par des enfants. Activez-la via les réglages.

Peut-on utiliser le four sans le fixer au meuble ?

Non, le four doit être fixé solidement au meuble à l'aide des vis Torx fournies pour éviter tout basculement, surtout lors de l'ouverture de la porte.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord que le disjoncteur est enclenché et que l'installation électrique est correcte. Si le problème persiste, contactez le service après-vente au 1-877-442-4436.

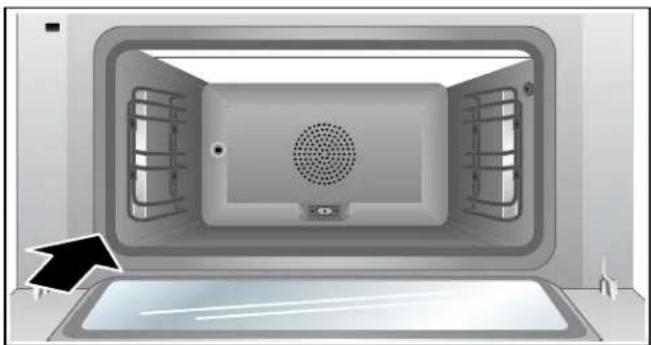

Où se trouve la plaque signalétique du four ?

La plaque signalétique se trouve sur le dessous de l'appareil. Notez les numéros de produit (FD) et de série (EN) avant de contacter le service après-vente.

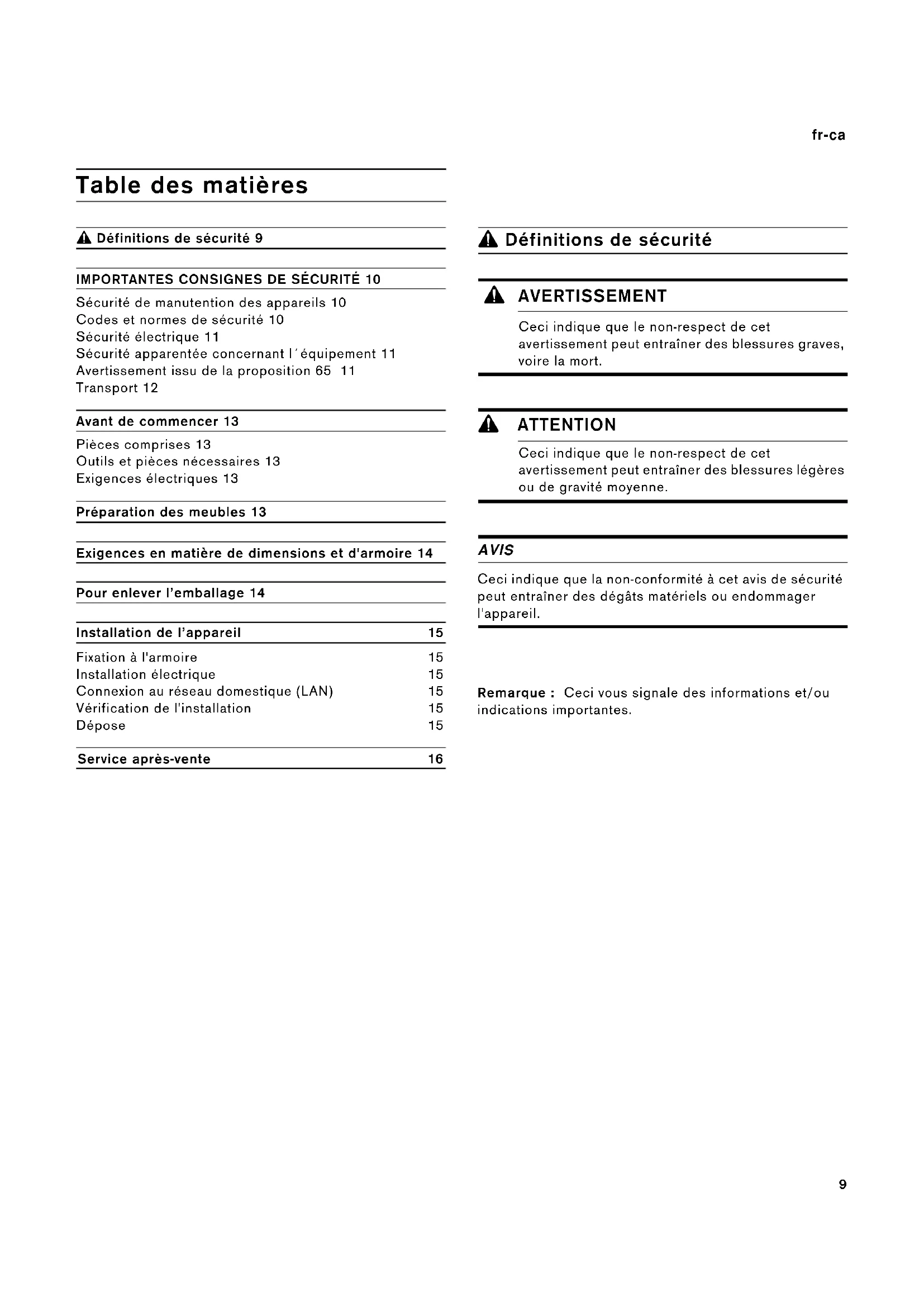

MODE D'EMPLOI EB333611 GAGGENAU

A Définitions de sécurité 9

IMPORTANT CONSIGNES DE SECURITE 10

Sécurité de manutention des apparèils 10

Codes et normes de sécurité 10

Sécurité électriche 11

Sécurité apparentée concernant l'opération 11

Avertissement issu de la proposition 65 11

Transport 12

Avant de commencer 13

Pièces comprises 13

Outils et pieces nécessaires 13

Exigences electriques 13

Preparation des meubles 13

Exigences en matière de dimensions et d'armoire 14

Pour enlever l'emballage 14

Installation de l'appareil 15

Fixation à l'armoire 15

Installation electrique 15

Connexion au reseau domestique (LAN) 15

Vérification de l'installation 15

Dépose 15

Service après-vente 16

Définitions de sécurité

A VERTISSEMENT

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures graves, voiré la mort.

ATTENTION

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures légères ou de gravité moyenne.

AVIS

Ceci indique que la non-conformité à cet avis de sécurité peut entrainer des dégats matériels ou endommager l'appareil.

Remarque: Ceci vous signale des informations et/ou indications importantes.

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

A AVENTISSEMENT

Si l'information de ce guide n'est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.

A VERTISSEMENT

Ne répAREz, remplacez, ni ne retirez aucune partie de l'appareil, excepté si les manuels recommendent de le faire. Une installation, un entretien ou une inspection incorrents peuvent occasionner des blessures ou des dommages matériels. Reportez-vous au present manuel pour obtenir des indications. Toute autre intervention doit être effectuee par un technicien/agree.

Sécurité de manutention des apparèils

Cet apparéil est lourd et il faut au moins deux personnes ou l'équipement approprié pour le déplacer.

Ne pas soulever I'appareil par la poignee de la porte.

Certaines surfaces peuvent avoir des bords tranchants.

Faire attention en étendant le bras derrière l'appareil ou endessous.

Codes et normes de sécurité

Cet apparéil est conforme aux plus récentes versions de l'une ou plus des normes suivantes :

CAN/CSA C22.2 No. 61 - Cuisinières pour usage menager (Household Cooking Ranges)
- UL 858 - Cuisinières électriques domestiques (Household Electric Ranges)
CAN/CSA C22.2 No. 150 - Fours à micro-ondes (Microwave Ovens)
- UL 923 - Appareils de cuisson à micro-ondes (Microwave Cooking Appliances)
- CSA C22.2 No. 64 - Appareils de cuisson domestique et de chauffage des liquides (Household Cooking and Liquid-Heating Appliances)
- UL 1026 - Appareils électriques domestiques pour la cuisson et la préparation des aliments (Electric Household Cooking and Food Serving Appliances)

Il incombe au propriétaire et à l'instandateur de déterminer si des exigences et/ou normes additionnelles s'appliquent pour des installations spécifique.

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

Sécurité électrique

AVERTISSEMENT

Avant tout raccordement de cordon électrique ou toute mise sous tension, assurez-vous que toutes les commandes sont en position OFF (d'arrêt).

S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet apparéil doit être installé sur un circuit de déivation séparé.

Installateur - Indiquer au propretaire l'emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retrouver facilement.

INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC L'APPAREIL APRES UNE FOIS L'INSTALLATION TERMINÉE.

IMPORTANT: CONSERVER CES INSTRUCTIONS POUR L'USAGE DE L'INSPECTEUR ELECTRIQUE LOCAL.

Avant l'installation,mettre l'appareil hors service au panneau de service. Verrouiller le panneau d'entrée d'électricité pour éviter que le courant ne soit accidentellement rétabli.

Pour plus d'informations, se reporter à la plaque signalétique. Pour connaître l'emplacement de la plaque signalétique, voir "Plaque signalétique" sous "Entretien".

S'assurer que l'appareil est installé et mis à la terre par un technicien qualifié. L'installation, les connexions électriques et la mise à la terre doivent être conformes à tous les codes applicables.

Sécurité apparentée concernant l'opération

Retirer le ruban adhésif et l'emballage avant d'utiliser I'appareil. Detruiere I'emballage après avoir deballe I'appareil. Ne jamais laisser les enfants jouer avec les materiaux de conditonnement.

Ne jamais modifier ni ALTERER la configuration de I'appareil. Par exemple, ne pas retarder les pieds de nivellement, les panneaux, les couvercles de cablage ou les fixations/vis antibasculement.

Avant d'allumer l'appareil, retirez tout matériel d'emballage ou pellicule adhesive du compartment de cuisson et de la porte.

Avertissement issu de la proposition 65 :

Ce produit pourrait contérer un produit chimique reconnu par l'Etat de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie :

AVENTISSEMENT ISSUE DE LA PROPOSITION 65 DE L'ETAT DE LA CALIFORNIE:
AVENTISSEMENT

Cancer et dommages à la reproduction -

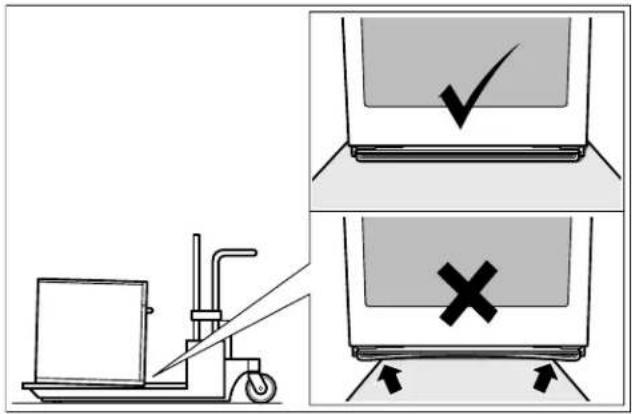

Pour éviter tout dommage à l'objet du four, utiliser la méthode de transport illustrée ci-dessous.

Avant de commencer

Pièces comprises

Four encastré
2 vix Torx

Outils et pieces nécessaires

• Tournevis Torx T20
  Crayon
  Scie sauteuse
• Metre à ruban
  Niveau abulle

Exigences électriques

La prise doit être correctement reliée à la terre selon tous les codes applicables.

Préparation des meubles

Les meubles reçivent les appareils doivent pouvoir résister à la chaleur jusqu'à 195^ F (90^) , et les façades des meubles voisins jusqu'à 160^ F (70^) .

Le prise de branchement doit se trouver hors de la niche d'encastrement.

Effectuer les opérations de découverte du meuble avant d'y insérer l'appareil. Enlever les copeaux qui pouraient perturber le fonctionnement de composants électriques.

Fixer au mur au moyen d'une équerre du commerce les meubles non fixés.

Poser l'appareil à une hauteur permettant d'en retirer facilement les accessoires.

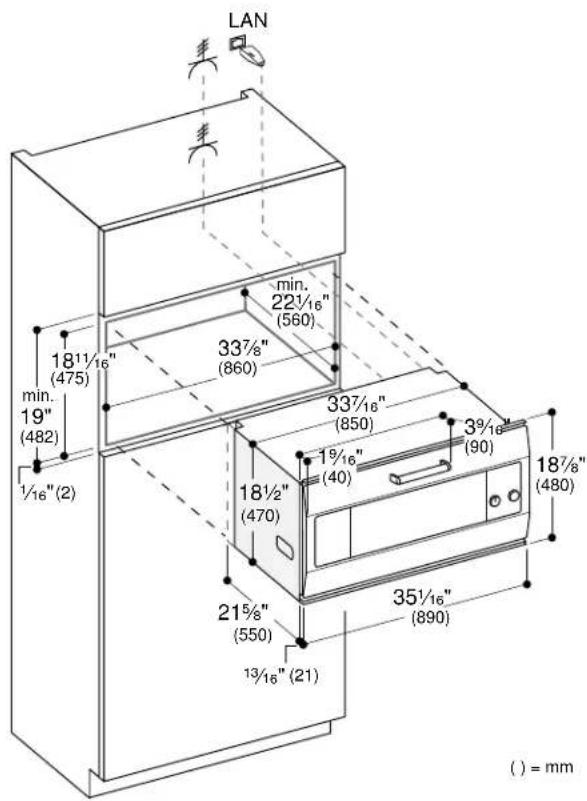

Exigences en matière de dimensions et d'armoire

AVIS

Le socle du coffret doit etre plate et apte a soutenir un poids d'au moins 176 lbs (80kg)

Pour enlever l'emballage

AVIS

Pour éviter d'endommager le plancher, laissez l'unité dans la portion inférieure de l'emballage jusqu'àu moment de le placer dans l'ouverture de l'armoire. Ne pas faire glisser l'unité sur le plancher.

Différents emballages sont employés selon les modèles. Les supports peuvent avoir l'air différents. Les supports restent dans la base de l'emballage.

1.Couper les attaches à l'extérieur de la boite.
2.Enlever la boite de carton.
3. Retirer le carton sur le dessus et sur les cotés ainsi que les pièces d'arrimage en styromousse.
4. Placez le four devant l'armoire à l'endroit où il sera installé.

Installation de l'appareil

Remarque: L'appareil est lourd. Pour l'insérer dans la découpe, faite-vous aider par une autre personne.

AVIS

Avant d'insteller l'appareil, prendre soin de vérifier la dimension du coffret et les raccordements électriques.

Fixation à l'armoire

1. Insérer tout l'appareil dans le meuble.
   Faire attention à ne pas couder ni coincer les câbles de branchement ni à les faire passer sur des bords vifs;
2. Retirez les cales de transport sur la porte. Centrez l'appareil.
   Une fente d'aération de 3 / 16 po (5mm) est nécessaire entre l'appareil et la façade des meubles voisins.
   3.Ajuster l'appareil au moyen d'un niveau à bulle de façon qu'il soit parfaitement horizontal.
   4.Fixer l'appareil avec les vis jointes.

Installation électrique

1.Brancher le fil rouge du four au fil d'alimentation electrique rouge (fil chaud).
2.Brancher le fil noir du four au fil d'alimentation electrique noir (fil chaud).
3.Brancher le fil blanc du four au fil d'alimentation electrique blanc (fil neutre).
4.Brancher le fil jaune/vert du four au fil de terre de l'alimentation electrique.

Brancher le conduit souple à la boîte de jonction.

Pour maintainir l'alimentation, le conduit plie ne doit pas etre raccourci et devrait etre oriente de façon a pouvoir etre retire temporairement du four.

Connexion au réseau domestique (LAN)

Cet apparéil peut être mis en réseau et raccordé avec un cable LAN au réseau domestique (câble LAN non fourni). Branchez le cable LAN avant le montage dans la prise située à l'arrière de l' apparéil et fixez le cable avec un serre-câble. Reliefe le cable LAN à une prise réseau.

Vérification de l'installation

AVERTISSEMENT

Avant tout raccordement de cordon électrique ou toute mise sous tension, assurez-vous que toutes les commandes sont en position OFF (d'arrêt).

Metre le disjoncteur en circuit.

Vérifier que les éléments fonctionnent correctement.

Dépose

1.Metre l'appareil hors tension.
2.Desserrer les vis de fixation.
3.Soulever légerement puis tirer entièrement l'appareil.

Service après-vente

Si vous appeareil doit etre réparé, notre service après-venture est à votre disposition. Nous trouvons toujours une solution adaptée,y compris pour éviter les visites inutiles de techniciens.

Lors de votre appel, indiquez le numéro du produit (n^) et le numéro de série (n^) afin que nous puissions vous donner une réponse précise. La plaquette d'identification compteant ces numérose se trouve sur le dessous de l'appareil. Pour ne pas avoir à chercher longtemps en cas de besoin, vous pouvez inscrite ici les références de l'appareil et le numéro de téléphone du service après-vente.

N°EN°FD

Service après-vente

N'oubliez pas qu'en cas de fausse manoeuvre, la visite d'un technicien d'après-vente n'est pas gratuite, même pendant la garantie.

Voutrouvez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Demande de réparation et conseils en cas de dysfonctionnement

CA8774424436

toll-free

Indices
