Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 60 cm
Débit d'air	Jusqu'à 600 m³/h
Niveaux de vitesse	3 niveaux de vitesse
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres de base

FOIRE AUX QUESTIONS - VTD600P THERMADOR

Comment nettoyer les filtres de la hotte THERMADOR VTD600P ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse. Utilisez une brosse douce pour enlever les résidus. Rincez à l'eau claire et laissez sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'est pas déclenché. Si tout est en ordre mais que la hotte ne s'allume toujours pas, contactez un technicien qualifié.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de commande de la hotte pour ajuster la puissance d'aspiration. Vous pouvez choisir parmi plusieurs niveaux d'aspiration en fonction de vos besoins de cuisson.

La hotte émet des bruits étranges, que faire ?

Des bruits inhabituels peuvent indiquer un problème avec le moteur ou les ventilateurs. Vérifiez si des objets sont coincés dans la hotte. Si le problème persiste, contactez un professionnel pour un diagnostic.

Quelle est la largeur d'installation recommandée pour la hotte THERMADOR VTD600P ?

La hotte THERMADOR VTD600P est conçue pour être installée au-dessus d'une cuisinière ou d'une plaque de cuisson de 60 cm de large pour une performance optimale.

Comment savoir si le filtre à charbon doit être remplacé ?

Si vous remarquez des odeurs persistantes dans votre cuisine même lorsque la hotte est en marche, il est temps de remplacer le filtre à charbon. Il est recommandé de le vérifier tous les 6 mois.

Est-ce que la hotte THERMADOR VTD600P fonctionne en mode recyclage ?

Oui, la hotte THERMADOR VTD600P peut fonctionner en mode recyclage en utilisant un filtre à charbon, ce qui permet de réutiliser l'air dans la cuisine sans évacuation extérieure.

Comment installer la hotte THERMADOR VTD600P ?

Pour une installation correcte, suivez le manuel d'installation fourni avec le produit. Assurez-vous de respecter les dimensions et les exigences électriques pour une installation sécurisée.

La hotte doit-elle être utilisée avec un conduit d'évacuation ?

Il est recommandé d'utiliser un conduit d'évacuation pour optimiser la performance de la hotte, bien que celle-ci puisse également fonctionner en mode recyclage sans conduit.

Comment régler les lumières de la hotte ?

Les lumières de la hotte THERMADOR VTD600P peuvent être réglées à l'aide du panneau de commande. Vous pouvez allumer, éteindre ou ajuster l'intensité des lumières selon vos préférences.

MODE D'EMPLOI VTD600P THERMADOR

MANUEL d'installation

Ventilateur Flexible

Modèle VTD600P

POUR UTILISATION AVEC LES MODELES ENCASTRES SUIVANTS

ATTENTION

Pour réduire les risques d'incendie et de choc électricque, n'installé cette hotte à tirage descendant qu'avac de ventilateurs à tirage descendant Séries Masterpiece® ci-dessous. D'autres modèles de ventilateurs encastrés ne peuvent pas leur être substitués. (Ventilateurs encastrés vendus séparation).

Modèle UCVM30RS / UCVM36RS / UCVP36RS

À PROPOS DE CE MANUEL

Mots indicateurs pour la sécurité et une meilleure utilisation

A VERTISSEMENT

Ceci indique que le non-respect de cet averissement peut causer des blessures graves ou la mort.

ATTENTION

Ceci indique que le non-respect de cet averissement peut cause des blessures légères ou modérées.

AVIS: Ceci indique que le non-respect de cet averissement peut entrainer des dommages à l'appareil.

Remarque : Ceci vous averit de renseignements ou conseils importants.

Accordez une attention particulière aux importantes consignes de sécurité dans la section « Sécurité »

CONSIGNES DE SECURITE IMPORTANTES LISEZ CES DIRECTIVES ET CONSERVEZ-LES

Généralités

Remarque: Inspectez l'appareil après I'avoir déballé. S'il a été endommagedurant le transport,ne le branche pas.

Remarque: Ne retirez aucune partie du ruban aluminium car il sera indispensable pour colmater les fuites d'air.

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :

N'utilise cet appeareil que de la maniere prevue par le fabricant. Si vous avez des questions, contactez le fabricant.
- Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afin d'empêcher que le courant ne soit accidentellement rétabli.
S'il est impossible de verrouiller l'interrupteur principal, fixez solidement un message d'advertisement, par exemple une étiquette, sur le panneau électrique.

AVERTISSEMENT

OBSERVÉZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUÉS D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :

La pose de l'appareil et les travaux d'électricité doivent être effectuels par des personnes qualifiées en respectant la réglementation en vigueur, notamment les codes et les normes de la construction ayant trait à la résistance au feu.
Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les evacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'apparéil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
Veillez à ne pas endommager le cablage électrique ou d'autres équipements non apparents lors de la découverte ou du perçage du mur ou du plafond.
- Les ventilateurs canalisés doivent toujours rejoeter l'air à l'extérieur.

CONSIGNES DE SECURITE IMPORTANTES

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC L'APPAREIL UNE FOIS L'INSTALLATION TERMINÉ.

IMPORTANT:À CONSERVER POUR L'USAGE DE L'INSPECTEUR LOCAL.

AVERTISSEMENT

Lorsqu'il est bien entretenu, votre nouvel apparéil est créé pour être sécurité et fiable. Lisez attentivement ces instructions avant d'utiliser l' apparéil. Ces précautions réduiront les risques de brûlures, de chocs électriques, d'accidie et de blessures. Lorsque vous utilise des apparéils electroménagers, il est indispensable de suivre des précautions de sécurité de base, notamment celles indiquées dans les pages suivantes.

Installation adequate et entretien

AVERTISSEMENT

Enlevez tous les rubans adhésifs et l'emballage avant d'utiliser l'appareil. Détruirez l'emballage une fois l'appareil déballé. Ne laissez jamais les enfants jouer avec le matériel d'emballage.

INSTALLATEUR: Indiquez au proprieteur l'emplacement du disjoncteur ou du fusible. Marquez-le pour le repérer facilement.

Faites appel à un technician qualifié pour installer correctement l'appareil et effectuer la mise à la terre. Branchez-le uniquement à une prise correctement mise à la terre. Consultez les instructions d'installation pour obtenir plus de détails.

Cet apparéil est prévu pour une utilisation normale dans un foyer uniquement. Il n'est pas homologué pour une utilisation à l'extérieur. Consultez la déclaration de Garantie Limitée du produit dans le Guide d'utilisation et d'entretien. Si vous ave des questions, communique avec le fabricant.

N'utilisez et ne rangez pas des produits chimiques corrosifs, des produits émettant des vapeurs, des produits inflammables ou des produits non alimentaires dans ou à proximé de l'appareil. Il est spécialement concu pour être utilisé durant le rechauffage ou la cuisson d'aliments. L'utilisation de produits chimiques corrosifs lors du chauffage ou du nettoyage déteriore l'appareil et peut cause des blessures.

N'utilise pas cet apparéil s'il est défectieux ou endommagé.
Communique avec un centre de réparation/agréé.

Ne répAREZ ou ne remplacez aucune piece de l'appareil à moins que ce manuel ne le recommande spécifique. Confiez l'entretien à un centre de réparation agréé par l'usine.

ATTENTION

Les graisses résiduelles sur les filtres peuvent fondre et passer dans le conduit.

AVERTISSEMENT

Les surfaces masquées peuvent compter des arêtes tranchantes. Soyez prudent lorsque vous travailliez sur l'arrière ou le dessous de l'appareil.

AVERTISSEMENT

Attachez les cheveux longs afin qu'ils ne pendent pas, et ne portez pas de vêtements amples ou de vêtements suspendus, tels que des cravates, des foulards, des bijoux ou des manches qui pendent.

AVERTISSEMENT

Lorsque la hotte est utilisée en mode d'évacuation d'air simultanément avec un autre appeareil qui utilise la même cheminée (par exemple des brûleurs au gaz, au petrole ou au charbon, des brûleurs à flux continu ou des chaudières), il est important de vous assurer d'une alimentation ajustée en air frais pour l'appareil à combustion. C'est le cas si l'air de combustion peut circuler par des ouvertures non verrouillables, par exemple dans les portes, les fenêtres ou à travers une boîte murale d'admission ou d'évacuation d'air ou par d'autres moyens techniques, par exemple un verrouillage reciproque, etc.

AVERTISSEMENT

Évitez une intoxication au monoxyde de carbone. Fournissez une entrée d'air ajusté que les gaz de combustion ne puissant revenir dans la piece.

Un boitier mural d'admission ou d'évacuation d'air ne garantit pas en soi que la valeur limite ne sera pas dépassee.

Remarque : Lors de l'évaluation de l'ensemble des exigences, il est important de considérer tout le système de ventilation de la maison. Cette règle ne s'applique pas à l'utilisation d'appareils de cuisine, par exemple des surfaces de cuisson ou des fours.

AVERTISSEMENT

Pour éviter les risques de chocs électriques, avant l'installation, coupez le courant au niveau du panneau électrique et verrouillez le panneau électrique afin d'éviter que le courant soit rétabli accidentellement.

CONSIGNES DE SECURITE IMPORTANTES

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

Sécurité incendie

AVERTISSEMENT

Utilisez cet apparéil uniquement aux fins auxquelles il a été concu, tel qu'indiqué dans ce manuel.

Ayez toujours un détector de fumée fonctionnel pres de la cuisine. Si vos vêtements ou vos cheveux prènnet feu, roulez-vous par terre immédiatement pour éteindre les flammes.

Assurez-vous d'avoir à portée de main un extincteur, bien visible et facilement accessible pres de l'appareil.

Étouffez les flammes des incendies d'aliments autres que des feu de graisse avec du bicarbonate de sodium. N'utilise jamais de l'eau sur un feu de cuisine.

AVERTISSEMENT

OBSERVÉZ LES CONSIGNES SUIVANTÉS DE MANIÈRE À RÉDUIRE LES RISQUÉS DE BLESSURES CORPORELLES EN CAS D'INCENDIE CAUSE PAR DE LA GRAISSSE SUR LA SURFACE DE CUISSON.

a. ÉTOUFFEZ LES FLAMMES à l'aide d'un couvercle étanche, d'une tôle à biscuits ou d'un plateau en métal puis éteignez le brûleur. FAITES ATTENTION DE NE PAS VOUS BRÜLER. Si les flammes ne s'éteignent pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ LE SERVICE DES INCENDIES.
b. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES -you pourriez vous brulr.
c. N'UTILISEZ PAS D'EAU, ni de serviettes ou de linges mouillés - une violente explosion de vapeur pourrait survenir.
d. Utilize un extincteur SEULEMENT si :

• Vous savez qu'il est de classe ABC et vous connaisssez deja son mode de fonctionnement.
  -Lincendie n'est pas très important et ne se propage pas.
  -Vous avez déjà tetephoné au service des incendies.
• Vous pouvez combattre l'incendie en faisant dos à une sortie.

a Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips ».

Dans la mesure du possible, n'utilise pas le système de ventilation en cas de feu sur la surface de cuisson. Cependant, ne traversez pas le feu pour I'eteindre.

Scellez les points de raccordement des conduits de maniere appropriée.

• Les conduits doivent s'évacuer à l'extérieur, et non dans des greniers par exemple, excepté si l'ensemble de recirculation sans conduit est utilisé.

AVERTISSEMENT

RISQUE D'INCENDIE

Lorsque les brûleurs à gaz sont actionnés sans aucun ustensile de cuisine placé dessus, ils peuvent produit une chaleur intense.

Un apparéil de ventilation installé au-dessus de la cuisinière peut être endommagé ou prendre feu. N'utilise les brûleurs à gaz que lorsque des ustensiles de cuisine sont placés dessus.

AVERTISSEMENT

RISQUE D'INCENDIE

L'huile et la graisse chaudes prennt feu rapidement. Ne laissez jamais de l'huile et de la graisse chaudes sans surveillance. N'eteignez jamais un feu avec de I'eau. Eteignez I'element de cuisson. Etoufferz prudemment les flammes à I'aide d'un couvercle, d'une couverture antifeu ou d'un accessoire similaire.

AVERTISSEMENT

RISQUE D'INCENDIE

Les dépôts de graisse dans le filtré à graisses peuvent prendre feu. Nettoyez le filtré à graisses au moins tous les deux mois, ou aussi souvent que nécessaire.

N'utilise jamais l'appareil sans filtré àGRAisses.

AVERTISSEMENT

RISQUE D'INCENDIE

Les dépôts de graissée dans le filtré à graisses peuvent s'enflammer. Ne travailliez jamais avec des flammes nues pres de l'appareil (par ex. pour des flambees). N'installez l'unité prés d'un appareil qui produit de la chaleur avec des combustibles solides (par ex. du bois ou charbon) qu'en présence d'un couvercle fermé et fixe. Il ne doit pas y avoir production d'étinçelles.

AVERTISSEMENT

RISQUE D'INCENDIE

N'utilize que des conduits métalliques.

AVERTISSEMENT

RISQUE DE BRULURES

Les pièces accessibles chauffent en cours d'utilisation. Ne touchez jamais les pièces chaudes. Éloignez les enfants.

ATTENTION

Il est recommandé de porter des gants et des manches longues pour protégger les mains et les avant-bras des éraflures et d'eventuelles égratignures lors de l'installation.

CONSIGNES DE SECURITE IMPORTANTES

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

Sécurité de l'enfant

Lorsque des enfants sont en âge d'utiliser l'appareil, il incombe aux parents ou aux tuteurs légaux de veiller à ce que des personnes qualifiées leur ensignent les pratiques sécuritaires.

Ne laïsez personne monter, se tenirABOUT, s'allonger, s'asseoir sur l'appareil ou se pendre à une piece de l'appareil. Cela peut endommager l'appareil ou causer des blessures.

AVERTISSEMENT

Assurez-vous que l'ensemble de l'appareil (notamment les filtres à graisses et les ampoules, le cas échéant) est refroidi et que laGRAISSÉ est solidifiée avant de nettoyer les pieces de l'appareil.

N'utilise pas de nettoyeurs à vapeur pour nettoyer l'appareil.

Avertissements relatifs à la proposition 65 de l'Etat de Californie

AVERTISSEMENT

Ce produit contient des produits chimiques, notamment du chlorure de vinyle, repertoriés par l'Etat de Californie comme pouvant cause le cancer, des malformations congenitales ou d'autres anomalies de la reproduction. Pour plus de détails, consultez www.P65Warnings.ca.gov

Protection de l'environnement

Déballez l'appareil et mettez l'emballage au rebut conformément aux exigences environnementales.

REMARQUE

Risque de dommages dus à la corrosion. Mettez toujours l'appareil en marche lorsque vous cuisinez pour éviter l'accumulation de condensation. La condensation peut entraîner des dommages liés à la corrosion.

Risque de dommages en cas d'introduction d'humidité dans le circuit électronique. Ne nettoyez jamais le panneau de commande avec un chiffon humide.

Dommages à la surface en cas de nettoyage non adapté. Nettoyez les surfaces en acier inoxydable dans le sens du grain uniquement. N'utilise pas de nettoyants pour l'acier inoxydable sur le panneau de commande. N'utilise jamais de nettoyants forts ou abrasifs, au risque d'endommager la surface.

Risque de dommages causés par un refoulement de la condensation.
Installes le conduit de sortie de manière à ce qu'il soit légèrement incliné par rapport à l'appareil (inclinaison de 1^ ).

PIÉCES FOURNIES

Ces pieces sont incluses avec le ventilateur flexible :

2 - Pieds de montage de ventilateur*

1 - Sac de pieces contenant :

(4) Vis à bois n°10 x 12,7 mm (0,50 po)*
(4) Brides de montage de ventilateur
(1) Bague antitraction
(8) Vis, n^ 10 × 9.7 ~mm (0.38 po)
(8) Ecrous, n° 10

^ 念 utilise pour fixer le ventilateur flexible directement sur le boitier de la hotte. (Consulter le manuel d'instruction de la hotte.)

PLANIFICATION DEL'INSTALLATION

Si vous choisissez de monter le ventilateur flexible directement sur le boîtier de la hotte : Retirez le couvercle de l'admission (maintenu pour l'expédition par un ruban adhési) et jetez-le Consultez les instructions d'installation dans le manuel de la hotte.

Si vous choisissez de monter le ventilateur flexible en ligne, ( comme au dos ou au cote de l'armoire, ou sur les solives) - suivez les instructions ci-dessous.

INSTALLATION DU VENTILATEUR FLEXIBLE À DISTANCE

REMARQUE: LE VENTILATEUR FLEXIBLE DOIT ÉTRE INSTALLÉ À MOINS DE 1219 mm (4 PIEDS) DU PANNEAU ÉLECTRIQUE DE LA HOTTE. Le panneau électrique peut être fixé directement sur le boîtier de la hotte - ou à distance (à moins de 1219 mm (4 pieds) du ventilateur flexible).

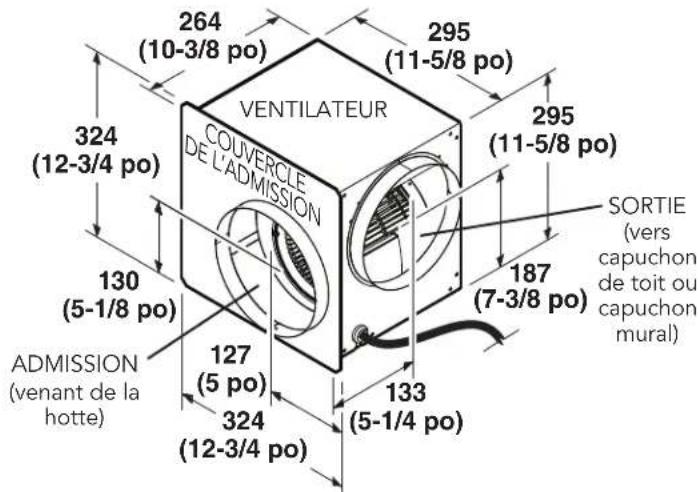

1. Positionnez le couvercle d'admission au-dessus de la pale de ventilateur. Fixez solidement le couvercle d'admission sur le ventilateur à l'aide de 8 vis et 8 écrous du sac de pieces. Notez que le couvercle est maintainu par du ruban adhésif sur le ventilateur pour l'expédition. Ce ruban peut être enlevé.
2. Determinez comment les conduits ronds de 203 mm (8 po) D'ENTREE et de SORTIE seront raccordes au ventilateur Flexible. Consultez les instructions d'installation dans le manuel de la hotte à tirage descendant.

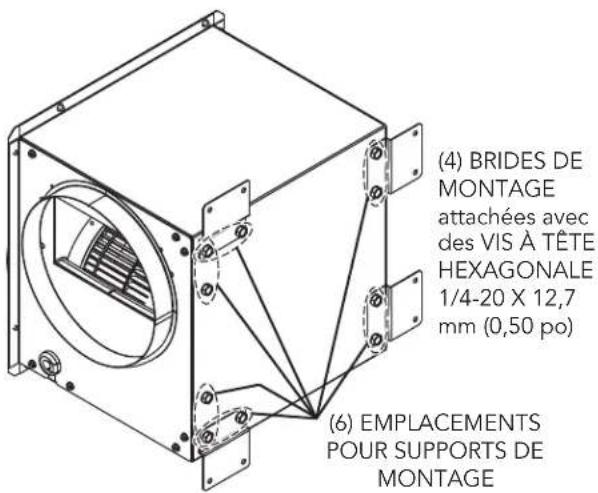

3. Retirez les vis hexagonales de 1/4-20 x 12,7 mm (0,50 po) et fixez 4 SUPPORTS DE MONTAGE sur le ventilateur flexible - en utilisant 4 des 6 EMPLACEMENTS DE SUPPORTS DEMONTAGE POSSIBLES.

1. Montez le ventilateur flexible sur l'arrière de l'armoire, une solive de plancher, ou une structure adequate (construite par l'installateur) avec des VIS DE MONTAGE appropriées (non incluses).

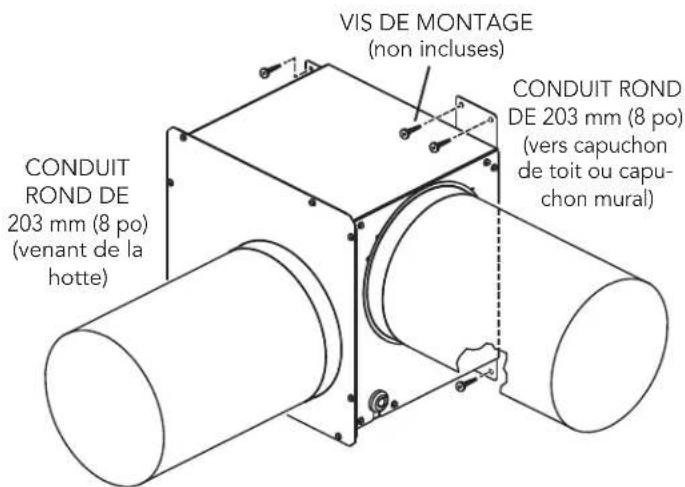

2. Raccordez le CONDUIT ROND DE 203 mm (8 po) du boitier de la hotte à l'entrée du ventilateur flexible et de la sortie du ventilateur flexible au capuchon de toit ou de mur.

Pour assurer un rendement optimal : Choisissez l'option qui permet l'utilisation des conduits les plus courts possible et un nombre minimum de coudes et de transitions. Vérifiez l'emplacement des solives du plancher, des montants des murs, des fils électriques et de la plomberie pour éviter les nuisances eventuelles.
6. Utilisez la bague antitraction (fournie) pour fixer le cablage du ventilateur au boîtier de cablage sur le panneau électrique de la hotte et effectuez la connexions de cablage. (Consultez le manuel d'instruction de la hotte à tirage descendant.)
