BOP250611 - Four GAGGENAU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastré
Marque	Gaggenau
Modèle	BOP250611
Type de pose	Encastré
Ouverture de porte	Fixe (non modifiable)
Angle d'ouverture minimal	110°
Profondeur d'encastrement	550 mm
Distance façade-porte	21 mm
Distance poignée	72 mm
Alimentation électrique	220-240 V, 50/60 Hz
Câble d'alimentation	Flexible (longueur adaptée)
Matériau de la porte	Verre trempé
Matériau de la façade	Acier inoxydable
Accessoires fournis	3 vis Torx
Fixation au meuble	4 vis (2 en bas, 2 en haut)
Service après-vente	Assistance téléphonique (voir notice)
Pièces de rechange	Disponibles d'origine
Poids support minimum	64,1 kg (socle)

FOIRE AUX QUESTIONS - BOP250611 GAGGENAU

Quelles sont les dimensions d'encastrement du four Gaggenau BOP250611 ?

La profondeur d'encastrement est de 550 mm. Les dimensions exactes de hauteur et largeur ne sont pas précisées dans la notice. Veuillez consulter le plan de découpe fourni.

Comment installer le four en toute sécurité ?

Utilisez au moins deux personnes ou un équipement adapté. Ne soulevez pas l'appareil par la poignée. Respectez les distances minimales et les exigences électriques. Assurez-vous que le socle supporte au moins 64,1 kg.

Quel type d'alimentation électrique est nécessaire ?

L'appareil nécessite une alimentation de 220-240 V, 50/60 Hz, sur un circuit de dérivation séparé avec mise à la terre. Faites appel à un technicien qualifié.

Comment fixer le four au meuble ?

Centrez et nivelez l'appareil, puis fixez-le avec les 4 vis Torx incluses (2 en bas, 2 en haut). Utilisez un tournevis approprié pour ne pas rayer le bandeau.

Puis-je installer un tiroir chauffant en dessous ?

Oui, montez d'abord le tiroir chauffant Gaggenau WS selon ses instructions, puis installez le four par-dessus. Veillez à ne pas endommager le bandeau du tiroir.

Comment ajuster la porte si elle n'est pas alignée ?

Ouvrez la porte et desserrez les deux vis de la charnière inférieure. Ajustez la position, puis resserrez les vis.

Que faire en cas de panne ?

Contactez le service après-vente Gaggenau. Ayez à portée de main le numéro E (produit) et le numéro FD (série) situés sur la plaque signalétique sous l'appareil.

Quels accessoires sont fournis avec le four ?

La notice mentionne 3 vis Torx pour la fixation. Aucun autre accessoire (grille, lèchefrite) n'est listé. Vérifiez l'emballage.

Comment nettoyer le four ?

La notice ne précise pas de méthode spécifique. Utilisez un produit nettoyant doux et non abrasif. Évitez les nettoyants agressifs qui pourraient endommager les surfaces.

Peut-on remplacer le câble d'alimentation soi-même ?

Non. Toute intervention électrique doit être effectuée par un technicien qualifié. Une manipulation incorrecte peut causer un incendie ou un choc électrique.

MODE D'EMPLOI BOP250611 GAGGENAU

Définitions de sécurité

AVERTISSEMENT

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures graves, voire la mort.

ATTENTION

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures légères ou de gravité moyenne.

AVIS : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts matériels ou endommager l'appareil.

Remarque : Ceci vous signale des informations et/ou indications importantes.

IMPORTANTES CONSIGNES DE SÉCURITÉ LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Votre nouvel appareil a été conçu pour un fonctionnement sûr et fiable si vous en prenez bien soin. Lire attentivement toutes les consignes avant l'emploi. Ces précautions réduiront les risques de brûlures, de choc électrique, d'incendie et de lésions corporelles. Lors de l'utilisation d'un appareil électroménager, quelques précautions de sécurité élémentaires doivent être observées, y compris celles qui figurent aux pages suivantes.

AVERTISSEMENT

Si l'information de ce guide n'est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.

AVERTISSEMENT

Ne réparez, remplacez, ni ne retirez aucune partie de l'appareil, excepté si les manuels recommandent de le faire. Une installation, un entretien ou une inspection incorrects peuvent occasionner des blessures ou des dommages matériels. Reportez-vous au présent manuel pour obtenir des indications. Toute autre intervention doit être effectuée par un technicien agréé.

Sécurité de manutention des appareils

Cet appareil est lourd et il faut au moins deux personnes ou l'équipement approprié pour le déplacer.

Ne pas soulever l'appareil par la poignée de la porte.

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l'appareil ou en dessous.

Codes et normes de sécurité

Cet appareil est conforme aux plus récentes versions de l'une ou plus des normes suivantes :

CAN/CSA C22.2 No. 61 - Cuisinières pour usage ménager (Household Cooking Ranges)
- UL 858 - Cuisinières électriques domestiques (Household Electric Ranges)
CAN/CSA C22.2 No. 150 - Fours à micro-ondes (Microwave Ovens)
UL 923 - Appareils de cuisson à micro-ondes (Microwave Cooking Appliances)
CSA C22.2 No. 64 - Appareils de cuisson domestique et de chauffage des liquides (Household Cooking and Liquid-Heating Appliances)
- UL 1026 - Appareils électriques domestiques pour la cuisson et la préparation des aliments (Electric Household Cooking and Food Serving Appliances)

Il incombe au propriétaire et à l'installateur de déterminer si des exigences et/ou normes additionnelles s'appliquent pour des installations spécifiques.

Sécurité électrique

AVERTISSEMENT

Avant tout raccordement de cordon électrique ou toute mise sous tension, assurez-vous que toutes les commandes sont en position OFF (d'arrêt).

S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet appareil doit être installé sur un circuit de dérivation séparé.

Installateur – Indiquer au propriétaire l'emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retrouver facilement.

INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC L'APPAREIL APRÈS UNE FOIS L'INSTALLATION TERMINÉE.

IMPORTANT : CONSERVER CES INSTRUCTIONS POUR L'USAGE DE L'INSPECTEUR ÉLECTRIQUE LOCAL.

IMPORTANTES CONSIGNES DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

Avant l'installation, mettre l'appareil hors service au panneau de service. Verrouiller le panneau d'entrée d'électricité pour éviter que le courant ne soit accidentellement rétabli.

Pour plus d'informations, se reporter à la plaque signalétique. Pour connaître l'emplacement de la plaque signalétique, voir "Plaque signalétique" sous "Entretien".

S'assurer que l'appareil est installé et mis à la terre par un technicien qualifié. L'installation, les connexions électriques et la mise à la terre doivent être conformes à tous les codes applicables.

Sécurité apparentée concernant l'équipement

Retirer le ruban adhésif et l'emballage avant d'utiliser l'appareil. Détruiere l'emballage après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec les matériaux de conditonnement.

Ne jamais modifier ni altérer la configuration de l'appareil. Par exemple, ne pas retirer les pieds de nivellement, les panneaux, les couvercles de câblage ou les fixations/vis antibasculement.

Avant d'allumer l'appareil, retirez tout matériel d'emballage ou pellicule adhésive du compartiment de cuisson et de la porte.

Avertissement issue de la proposition 65 de l'État de la Californie

AVERTISSEMENT

Ce produit peut vous exposer à des produits chimiques, comme du chlorure de vinyle, reconnus par l'État de la Californie comme causant le cancer, des malformations congénitales ou d'autres effets nocifs sur la reproduction. Pour de plus amples renseignements, consultez www.P65Warnings.ca.gov.

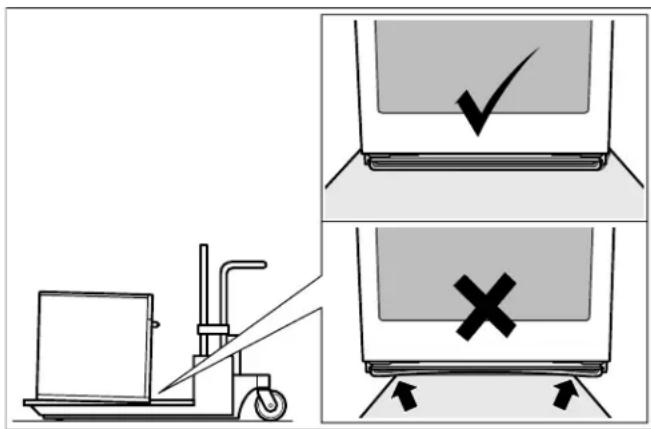

Transport

Pour éviter tout dommage à l'évent du four, utiliser la méthode de transport illustrée ci-dessous.

Outils et pièces nécessaires

• Tournevis cruciforme
Mèche de 1/8 po (3 mm) et perceuse
- Ruban à mesurer

Pièces comprises

• Four encastré
  3 vix Torx

Exigences électriques

La prise doit être correctement reliée à la terre selon tous les codes applicables.

Instructions de conception

Sens d'ouverture de la porte non modifiable.

Distance corps du meuble - façade de la porte ¹³/₁₆ po (21 mm).

Distance corps du meuble - bord extérieur de la poignée de porte : 2¹³/₁₆ po (72 mm).

Pour permettre l'ouverture de tiroirs latéraux, tenir compte du débordement avant, y compris de la poignée de porte.

Si une pose en angle est envisagée, tenir compte d'un angle minimum d'ouverture de la porte de 110°.

Pose sous plan de cuisson : distance minimale entre le dessous du plan de cuisson et le bord supérieur de l'enveloppe du four : 9/16 po (15 mm). Tenir compte des instructions de planification des plans de cuisson (en particulier pour ce qui concerne l'aération et les branchements gaz et électricité).

Préparation des meubles

Les meubles recevant les appareils doivent pouvoir résister à la chaleur jusqu'à 195° F (90 °C), et les façades des meubles voisins jusqu'à 160° F (70 °C).

Découpe d'aération dans le fond intermédiaire du meuble :mini 20 x 500 mm.

Le prise de branchement doit se trouver hors de la niche d'encastrement.

Effectuer les opérations de découpe du meuble avant d'y insérer l'appareil. Enlever les copeaux qui pourraient perturber le fonctionnement de composants électriques.

Fixer au mur au moyen d'une équerre du commerce les meubles non fixés.

Poser l'appareil à une hauteur permettant d'en retirer facilement les accessoires.

Exigences en matière de dimensions et d'armoire

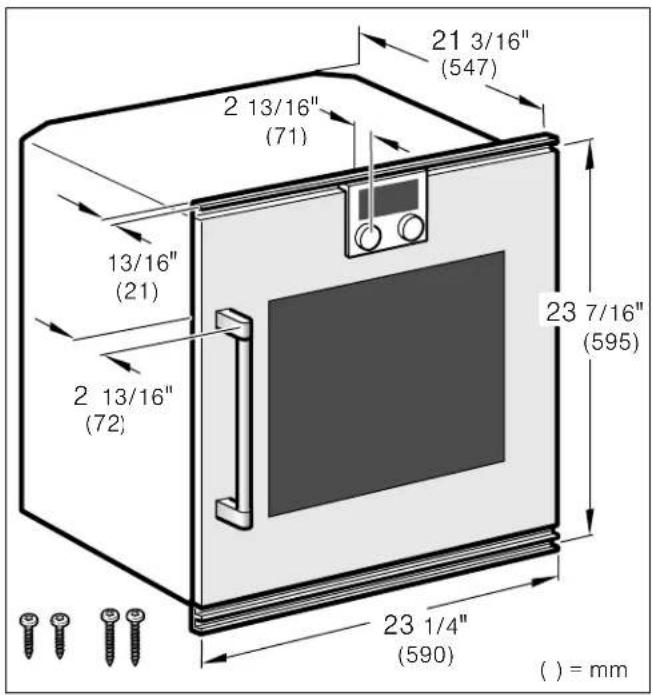

Dimensions de l'appareil

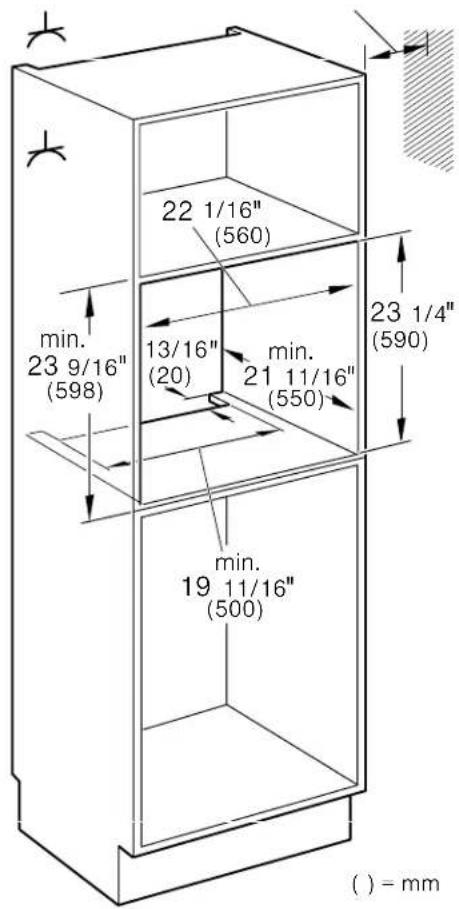

Dimensions de la découpe des armoires

min. 11 13/16" (300)

AVIS : Le socle du coffret doit être plate et apte à soutenir un poids d'au moins 142 lbs (64.1 kg).

Pour enlever l'emballage

AVIS : Pour éviter d'endommager le plancher, laissez l'unité dans la portion inférieure de l'emballage jusqu'au moment de le placer dans l'ouverture de l'armoire. Ne pas faire glisser l'unité sur le plancher.

Différents emballages sont employés selon les modèles. Les supports peuvent avoir l'air différents. Les supports restent dans la base de l'emballage.

1 Couper les attaches à l'extérieur de la boîte.
2 Enlever la boîte de carton.
3 Retirer le carton sur le dessus et sur les côtés ainsi que les pièces d'arrimage en styromousse.
4 Placez le four devant l'armoire à l'endroit où il sera installé.

Installation de l'appareil

Remarque : L'appareil est lourd. Pour l'insérer dans la découpe, faite-vous aider par une other personne.

AVIS : Avant d'installer l'appareil, prendre soin de vérifier la dimension du coffret et les raccordements électriques.

Fixation à l'armoire

Remarques

• En cas de pose de deux appareils côte à côte : Les deux poignées de porte doivent être tournées vers le milieu.
• En l'absence de tablette au-dessus de l'appareil, immobilisez l'appareil pour l'empêcher de basculer quand la porte est ouverte. Fixez deux équerre standards ³/16 po (5 mm) au-dessus de l'appareil à une profondeur de 17³/4 po (450 mm) à l'intérieur du meuble.

1 Évitez de coudez ou de coincez le câble de raccordement ou de l'acheminer sur des bords tranchants.

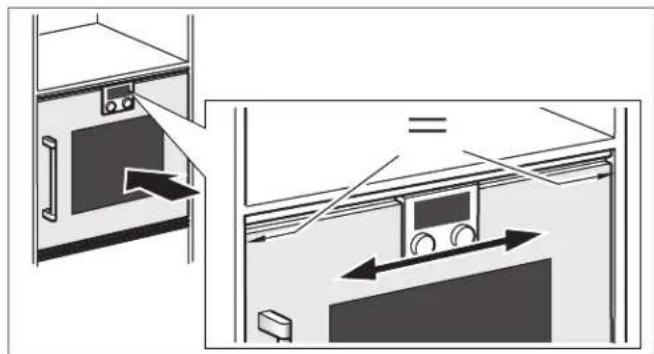

2 Centrez l'appareil. Il doit y avoir un vide d'air de 3/16 po (5 mm) entrel'appareil et les meubles adjacents.

3 Avec un niveau à bulle, ajustez l'appareil de sorte qu'il soit parfaitement de niveau.

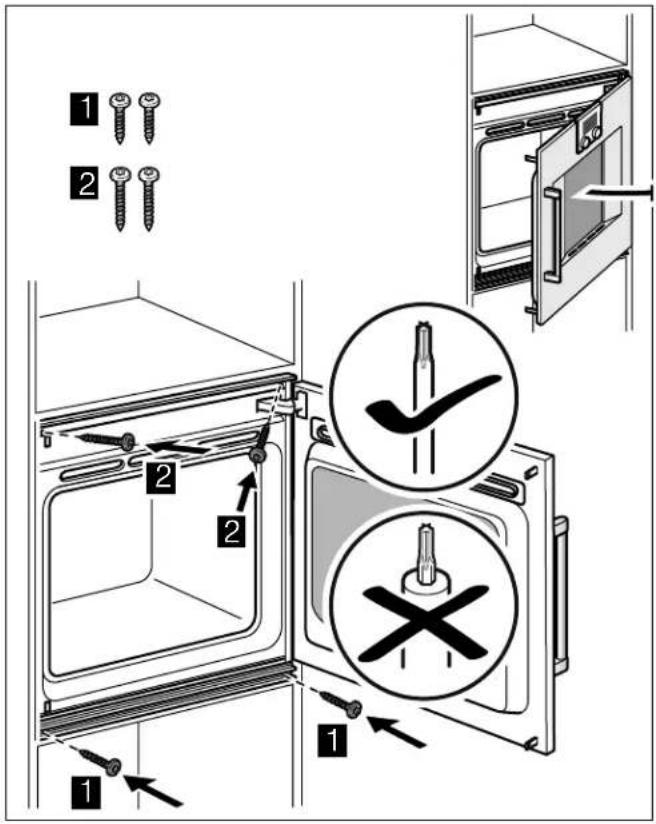

4 Bien centrer l'appareil et le fixer dans le meuble au moyen des deux vis du bas. Fixer ensuite les deux vis du haut. Then fit both top screws. Retirez le verrou de transport de la porte.

AVIS : Ustiliser un tournevis approprié, ne pas rayer le bandeau !

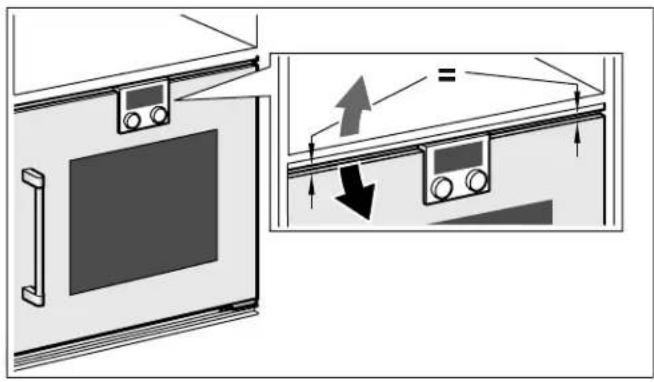

Ajustement de la porte

La porte de l'appareil peut être légèrement ajustée pour obtenir un alignement exact.

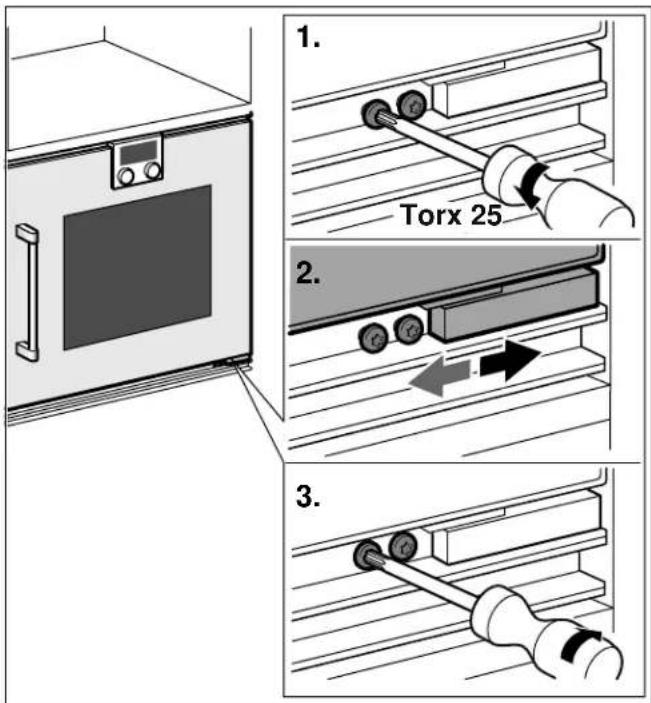

Pour ajuster la porte :

1 Ouvrez la porte et dévissez les deux vis de la charnière de porte inférieure.
2 Ajustez la porte.
3 Serrez les vis.

Remarque : La porte de l'appareil est ajustée dans son état de livraison. Il n'est normalement pas nécessaire d'ajuster la porte.

Connexion à trois fils

1 Branchez le fil rouge du four au fil d'alimentation électrique rouge (fil chaud).
2 Branchez le fil noir du four au fil d'alimentation électrique noir (fil chaud).
3 Branchez le fil de mise à la terre jaune/vert du four au fil de mise à la terre de l'alimentation électrique.

Fixez le câble flexible au boîtier de raccordement.

Pour faciliter l'entretien et la réparation, le conduit flexible ne doit pas être raccourci et doit être acheminé de façon à permettre la dépose temporaire du four.

Association avec un four à vapeur

Monter d'abord le four à vapeur. Respecter la notice de pose du four à vapeur.

Pour une profondeur d'encastrement de 550 mm, positionner le cordon d'alimentation dans la zone où le boîtier est évidé.

Association avec le tiroir chauffant

Monter d'abord le tiroir chauffant WS. Respecter les instructions de montage du tiroir chauffant.

Introduire le four dans le meuble d'encastrement sur le tiroir chauffant. En l'introduisant, ne pas endommager le bandeau du tiroir chauffant.

Vérification de l'installation

AVERTISSEMENT

Avant tout raccordement de cordon électrique ou toute mise sous tension, assurez-vous que toutes les commandes sont en position OFF (d'arrêt).

Mettre le disjoncteur en circuit.

Vérifier que les éléments fonctionnent correctement.

Dépose

1 Mettre l'appareil hors tension.
2 Desserrer les vis de fixation.
3 Soulever légèrement puis tirer entièrement l'appareil.

Service après-vente

Si votre appareil doit être réparé, notre service après-vente est à votre disposition. Nous trouvons toujours une solution adaptée, y compris pour éviter les visites inutiles de techniciens.

Lors de votre appel, indiquez le numéro du produit (n° E) et le numéro de série (n° FD) afin que nous puissions vous donner une réponse précise. La plaquette d'identification comportant ces numéros se trouve sur le dessous de l'appareil. Pour ne pas avoir à chercher longtemps en cas de besoin, vous pouvez inscrire ici les références de l'appareil et le numéro de téléphone du service après-vente.

N° E N° FD

Service après-vente

N'oubliez pas qu'en cas de fausse manœuvre, la visite d'un technicien d'après-vente n'est pas gratuite, même pendant la garantie.

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Demande de réparation et conseils en cas de dysfonctionnement

CA 877 442 4436

toll-free

Faites confiance à la compétence du fabricant. Ainsi vous êtes assurés que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.
