ERK4425AV - Armoire électrique Middle Atlantic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire électrique
Marque	Middle Atlantic
Modèle	ERK4425AV
Hauteur (rack)	44U (environ 200 cm)
Profondeur	25 pouces (63,5 cm)
Largeur (standard)	19 pouces (48,3 cm) pour équipement, 23,6 pouces (60 cm) extérieur
Poids à vide	Environ 45 kg
Capacité de charge maximale	Environ 225 kg (selon configuration)
Matériau	Acier robuste avec finition noire
Porte	Porte avant et arrière avec serrure
Refroidissement	Ventilateurs en option (non inclus)
Gestion des câbles	Passe-câbles et chemins de câbles intégrés
Alimentation	Non intégrée ; compatible avec PDU en option
Mise à la terre	Bornier de mise à la terre inclus
Roulettes	4 roulettes pivotantes avec freins (en option)
Niveleurs ajustables	4 pieds nivelants inclus
Installation	Montage en rack standard 19 pouces
Entretien	Nettoyer avec un chiffon sec ; vérifier les fixations régulièrement
Sécurité	Respecter les consignes de répartition du poids (1/2 poids en bas, 1/4 au milieu, 1/4 en haut)
Pièces détachées	Portes, panneaux latéraux, étagères, ventilateurs, roulettes
Réparabilité	La plupart des composants sont remplaçables ; contacter le support technique
Notice disponible	Téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - ERK4425AV Middle Atlantic

Comment installer l'armoire ERK4425AV ?

L'installation doit être effectuée par du personnel qualifié. Assurez-vous que le sol supporte le poids total (armoire + équipement). Placez l'armoire sur une surface plane, puis ajustez les pieds nivelants. Pour plus de détails, consultez la notice complète.

Quelle est la capacité de poids maximale de cette armoire ?

La capacité maximale est d'environ 225 kg (500 lbs), mais elle dépend de la répartition des équipements. Répartissez le poids correctement : placez au moins la moitié du poids total dans le tiers inférieur de l'armoire.

Comment assurer une bonne mise à la terre ?

Utilisez le bornier de mise à la terre fourni. Suivez les normes locales (article 250 du Code national de l'électricité) et vérifiez que toutes les parties métalliques sont correctement reliées à la terre de protection.

Puis-je déplacer l'armoire une fois chargée ?

Il est déconseillé de déplacer une armoire chargée sur de longues distances. Si nécessaire, poussez uniquement par l'avant ou l'arrière sur une surface lisse et sur une courte distance. N'utilisez pas les roulettes pour un déplacement prolongé.

Quels types d'équipements puis-je monter dans cette armoire ?

Tout équipement au format rack 19 pouces standard (serveurs, switchs, routeurs, etc.). La profondeur maximale est de 25 pouces (63,5 cm). Utilisez des étagères ou rails appropriés.

Comment nettoyer et entretenir l'armoire ?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur et l'intérieur. Vérifiez régulièrement les fixations et les serrures. Ne pas utiliser de produits chimiques agressifs.

Quels accessoires sont disponibles pour ce modèle ?

Vous pouvez ajouter des ventilateurs, des PDU (unités de distribution d'alimentation), des étagères, des tiroirs, des chemins de câbles et des roulettes. Consultez le site de Middle Atlantic pour les références compatibles.

La porte est-elle verrouillable ?

Oui, les portes avant et arrière sont équipées de serrures. Les clés sont fournies avec l'armoire.

Comment installer des ventilateurs dans l'armoire ?

Des emplacements pour ventilateurs (en option) sont prévus en haut ou en bas de l'armoire. Branchez-les sur une prise secteur ou un PDU. Suivez les instructions de montage fournies avec les ventilateurs.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez aussi utiliser la fonction 'Question IA' pour obtenir de l'aide.

MODE D'EMPLOI ERK4425AV Middle Atlantic

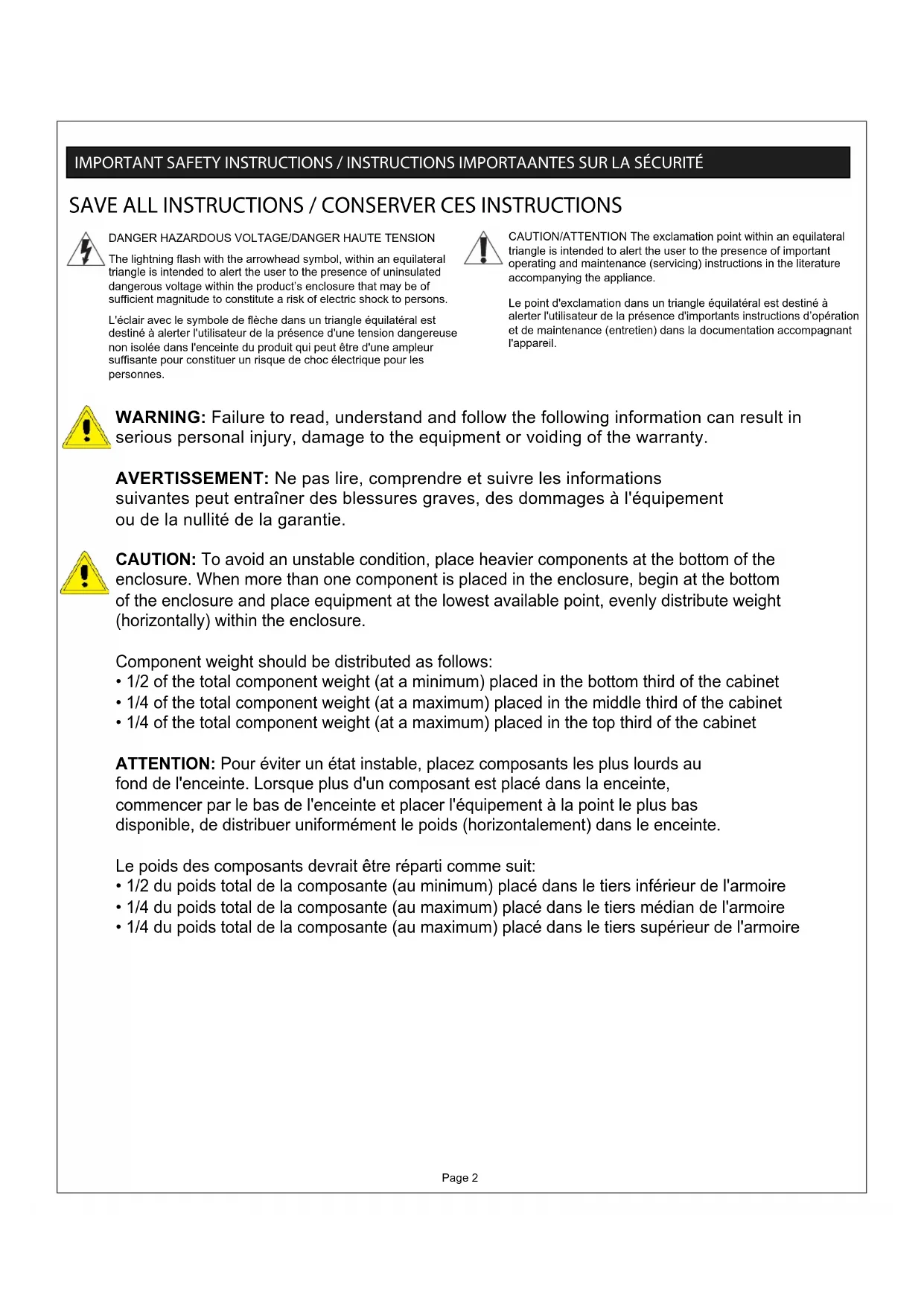

L'éclair avec le symbole de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une tension dangereuse non isolée dans l'enceinte du produit qui peut être d'une ampleur suffisante pour constituer un risque de choc électrique pour les personnes.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importants instructions d'opération et de maintenance (entretien) dans la documentation accompagnant l'appareil.

AVERTISSEMENT: Ne pas lire, comprendre et suivre les informations suivantes peut entraîner des blessures graves, des dommages à l'équipement ou de la nullité de la garantie.

ATTENTION: Pour éviter un état instable, placez composants les plus lourds au fond de l'enceinte. Lorsque plus d'un composant est placé dans la enceinte, commencer par le bas de l'enceinte et placer l'équipement à la point le plus bas disponible, de distribuer uniformément le poids (horizontalement) dans le enceinte.

Le poids des composants devrait être réparti comme suit:

• 1/2 du poids total de la composante (au minimum) placé dans le tiers inférieur de l'armoire
• 1/4 du poids total de la composante (au maximum) placé dans le tiers médian de l'armoire
• 1/4 du poids total de la composante (au maximum) placé dans le tiers supérieur de l'armoire

IMPORTANT SAFETY INSTRUCTIONS / INSTRUCTIONS IMPORTAANTES SUR LA SÉCURITÉ

ATTENTION: Toutes installation et de montage étapes doivent être effectuées par du personnel qualifié.

ATTENTION: Veiller à ce que le sol a une capacité de charge structurelle qui supporter le poids de le cabinet entièrement chargé avec l'équipement.

ATTENTION: Certaines parties du système d'enceinte ne peut être efficacement liée à la Terre de protection Terminal (PET). Si ces pièces doivent être collées au PET, il devrait être fait conformément à l'article 250 du Code national de l'électricité.

ATTENTION: Le cordon d'alimentation (s), pour les fans ou autres accessoires, doivent être fixé à veiller à ce que ils sont acheminés loin des points de pincement et des pièces mobiles.

IMPORTANT SAFETY INSTRUCTIONS / INSTRUCTIONS IMPORTAANTES SUR LA SÉCURITÉ

ATTENTION: Soyez prudent lors du déplacement des armoires à roulettes installées. Il se agit d'un possibilité de basculement. Toujours déplacer l'armoire sur les surfaces lisses et à une courte distance seulement. L'enceinte ne doit être déplacé en poussant sur le devant ou à l'arrière de l'armoire. FAIRE PAS pousser de côté.

ATTENTION: Roulettes (le cas échéant) ne sont pas destinés à supporter des charges excessives du Cabinet pour prolongée périodes de temps. Se il vous plaît se référer à Caster feuille d'instructions de base pour poids recommandé la capacité. Toujours utiliser niveleurs pour stabiliser l'armoire après avoir localisé.

ATTENTION: Ne essayez pas de décharger ou déplacer les enceintes seul. Assurez-vous d'avoir quantité suffisante de personnel et de matériel pour déplacer ce produit en toute sécurité.

SPECIFICATIONS
