Type de produit	Climatiseur commercial (unité intérieure)
Marque	Panasonic
Modèle	S56MY3E
Réfrigérant	R32 (inflammable)
Fonctions principales	Chauffage, refroidissement, déshumidification (DRY), ventilation
Alimentation électrique	Secteur monophasé, protection par disjoncteur de fuite à la terre
Redémarrage automatique	Oui, après une coupure de courant, l'unité reprend avec les réglages précédents
Dégivrage automatique	Oui, le dégivrage se déclenche automatiquement pour faire fondre le givre
Capteur de fuite de réfrigérant	Optionnel (R32 Leak Detection Sensor), alerte via télécommande
Alarmes et indicateurs	P08 (fuite), J01 (défaut capteur), J02 (fin de vie capteur)
Nettoyage de l'unité intérieure	Essuyage avec un chiffon doux et de l'eau tiède si nécessaire
Nettoyage de l'unité extérieure	Nettoyage régulier par un professionnel (bobine interne)
Entretien par l'utilisateur	Ne pas nettoyer l'intérieur des unités, contacter un professionnel
Réparations	Confier à un revendeur agréé ou SAV, ne pas réparer soi-même
Consignes de sécurité	Couper l'alimentation avant nettoyage, ne pas utiliser de solvants
Performances de chauffage	Diminuent si température extérieure basse, utiliser un chauffage d'appoint
Utilisation prévue	Usage commercial dans magasins, industrie légère, fermes
Environnement d'installation	Pièce bien ventilée, sans sources d'ignition continues
Protection de l'environnement	Ne pas jeter avec les ordures ménagères, respecter les consignes de recyclage

FOIRE AUX QUESTIONS - S56MY3E PANASONIC

Comment nettoyer l'unité intérieure du climatiseur ?

Avant tout nettoyage, coupez l'alimentation électrique pour des raisons de sécurité. Utilisez un chiffon doux pour essuyer la surface. Pour les saletés tenaces, vous pouvez utiliser un chiffon imbibé d'eau tiède. Ne versez jamais d'eau directement sur l'unité et n'utilisez pas de solvants ou produits chimiques corrosifs. Les pièces en plastique ne doivent pas être nettoyées avec de l'eau très chaude pour éviter déformation ou décoloration.

Que faire en cas de fuite de réfrigérant R32 ?

Si le capteur de détection de fuite (optionnel) affiche l'alarme P08, le ventilateur de l'unité intérieure se mettra en marche pour éviter la stagnation du réfrigérant. N'éteignez pas le disjoncteur, aérez la pièce immédiatement et contactez le service après-vente. N'utilisez aucun équipement de combustion à proximité. En l'absence de capteur, soyez vigilant aux odeurs inhabituelles (le R32 est inodore).

Puis-je utiliser le climatiseur sans le capteur de détection de fuite de réfrigérant ?

Oui, le capteur est optionnel. Cependant, en cas de fuite de réfrigérant R32, il n'y aura pas d'alarme automatique. Il est recommandé de maintenir une bonne ventilation dans la pièce et de contacter un professionnel si vous suspectez une fuite. Sans capteur, le risque d'incendie ou d'émission de gaz toxiques est accru car le réfrigérant est inflammable.

Pourquoi le ventilateur de l'unité intérieure s'arrête-t-il parfois en mode chauffage ?

Cela se produit lors du dégivrage automatique. En mode chauffage, du givre peut se former sur l'unité extérieure. Le climatiseur lance alors un cycle de dégivrage, pendant lequel le ventilateur intérieur s'arrête (ou tourne très lentement) et le voyant « Ⓞ » (STANDBY) s'affiche. Une fois le dégivrage terminé (au bout de quelques minutes), le ventilateur reprend normalement et le voyant disparaît.

Que signifie l'alarme P08 affichée sur la télécommande ?

L'alarme P08 indique que le capteur de détection de fuite de réfrigérant R32 (optionnel) a détecté une fuite de réfrigérant. Dans ce cas, le ventilateur de l'unité intérieure se met en marche pour éviter une concentration dangereuse. Ne coupez pas l'alimentation, aérez la pièce, et contactez immédiatement un technicien agréé.

Comment le climatiseur se comporte-t-il après une coupure de courant ?

L'unité dispose d'une fonction de redémarrage automatique. Après une coupure de courant, elle se remet en marche en utilisant les réglages de fonctionnement qui étaient actifs avant la panne. Aucune intervention manuelle n'est nécessaire, mais il est conseillé de vérifier les réglages après le redémarrage.

Le réfrigérant R32 est-il dangereux ?

Le R32 est un réfrigérant inflammable. En cas de fuite près d'une source d'ignition (flamme nue, appareil à gaz, radiateur électrique), il peut provoquer un incendie ou une explosion. Il est inodore, donc une fuite peut passer inaperçue sans détecteur. Suivez les consignes de sécurité : installez l'appareil dans une pièce bien ventilée, sans sources d'ignition, et faites appel à un professionnel pour toute intervention.

Puis-je réparer moi-même le climatiseur en cas de dysfonctionnement ?

Non, il est strictement interdit de modifier, démonter ou réparer l'appareil vous-même. Cela pourrait provoquer un incendie, une électrocution ou des blessures. En cas de dysfonctionnement (odeur de brûlé, bruit anormal, fuite d'eau, etc.), débranchez l'alimentation et contactez immédiatement votre revendeur ou un service après-vente agréé.

À quelle fréquence dois-je nettoyer l'unité extérieure ?

La bobine interne et les autres composants de l'unité extérieure doivent être nettoyés régulièrement par un professionnel. La fréquence dépend de l'environnement (poussière, pollens, etc.), mais il est recommandé de le faire au moins une fois par an avant la saison d'utilisation intensive. Consultez votre revendeur pour un entretien adapté.

Que faire si le chauffage est insuffisant par temps froid ?

Les performances de chauffage diminuent lorsque la température extérieure est très basse, car le climatiseur utilise l'air extérieur pour pomper la chaleur. Si le chauffage n'est pas suffisant, utilisez un appareil de chauffage supplémentaire. Assurez-vous également que les filtres sont propres et que l'unité extérieure n'est pas obstruée. En cas de problème persistant, faites vérifier l'installation par un professionnel.

MODE D'EMPLOI S56MY3E PANASONIC

Avant d'utiliser l'unité, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

Ce livret décrit principalement des questions réglementaires et de sécurité. Pour des explications sur le fonctionnement, veuillez scanner le code-barres 2D de la matrice et vous reporter aux manuels détaillés.

ESPAÑOL

13 \~ 17

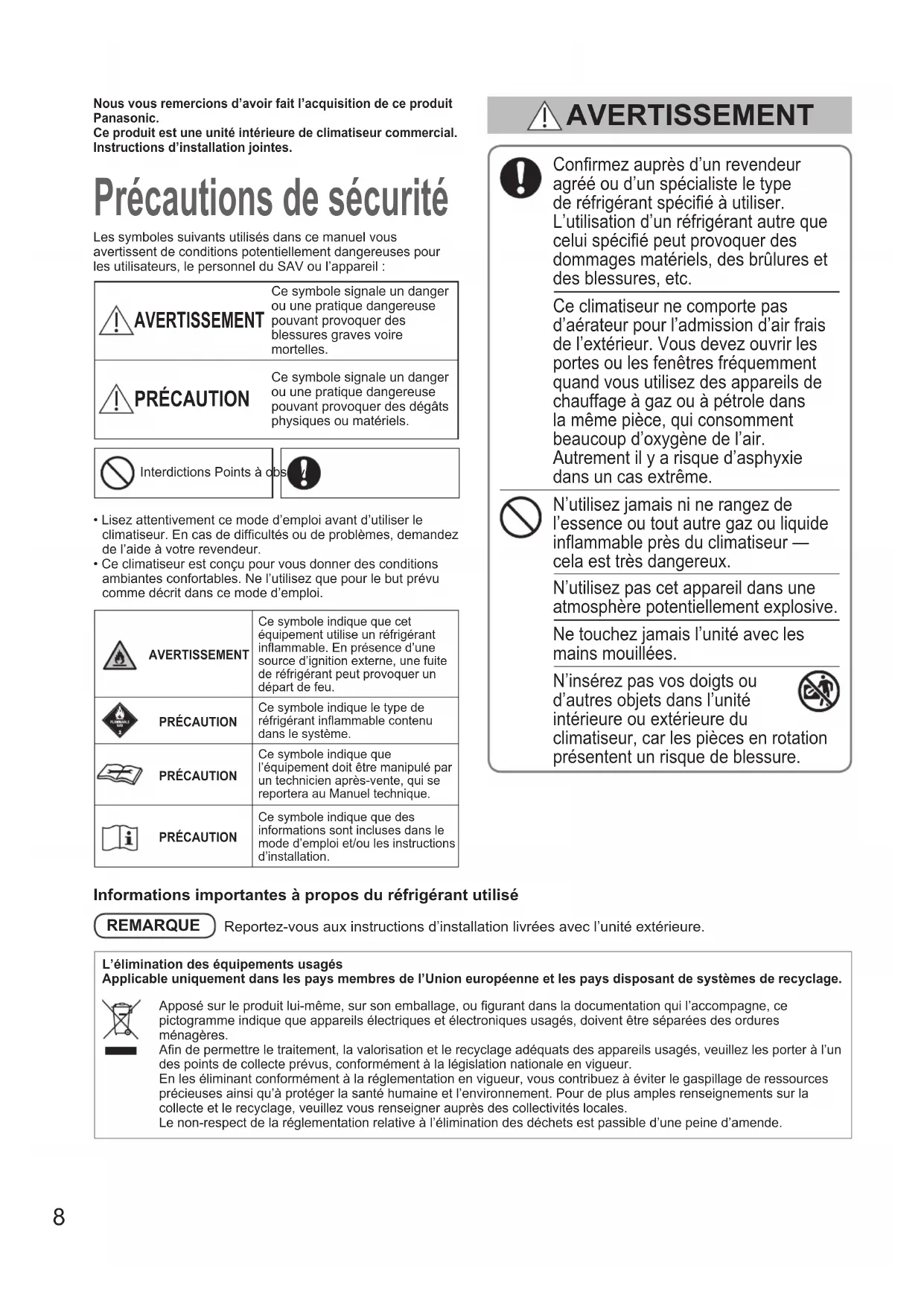

Nous vous remercions d'avoir fait l'acquisition de ce produit Panasonic.

Ce produit est une unité intérieure de climatiseur commercial. Instructions d'installation jointes.

Précautions de sécurité

Les symboles suivants utilisés dans ce manuel vous avertissent de conditions potentiellement dangereuses pour les utilisateurs, le personnel du SAV ou l'appareil :

! AVERTISSEMENT	Ce symbole signale un danger ou une pratique dangereuse pouvant provoquer des blessures graves voire mortelles.
! PRÉCAUTION	Ce symbole signale un danger ou une pratique dangereuse pouvant provoquer des dégâts physiques ou matériels.

Interdictions Points à obsv

• Lisez attentivement ce mode d'emploi avant d'utiliser le climatiseur. En cas de difficultés ou de problèmes, demandez de l'aide à votre revendeur.
• Ce climatiseur est conçu pour vous donner des conditions ambiantes confortables. Ne l'utilisez que pour le but prévu comme décrit dans ce mode d'emploi.

	AVERTISSEMENT	Ce symbole indique que cet équipement utilise un réfrigérant inflammable. En présence d'une source d'ignition externe, une fuite de réfrigérant peut provoquer un départ de feu.
	PRÉCAUTION	Ce symbole indique le type de réfrigérant inflammable contenu dans le système.
	PRÉCAUTION	Ce symbole indique que l'équipement doit être manipulé par un technicien après-vente, qui se reportera au Manuel technique.
	PRÉCAUTION	Ce symbole indique que des informations sont incluses dans le mode d'emploi et/ou les instructions d'installation.

! AVERTISSEMENT

Confirmez auprès d'un revendeur agréé ou d'un spécialiste le type de réfrigérant spécifié à utiliser. L'utilisation d'un réfrigérant autre que celui spécifié peut provoquer des dommages matériels, des brûlures et des blessures, etc.

Ce climatiseur ne comporte pas d'aérateur pour l'admission d'air frais de l'extérieur. Vous devez ouvrir les portes ou les fenêtres fréquemment quand vous utilisez des appareils de chauffage à gaz ou à pétrole dans la même pièce, qui consomment beaucoup d'oxygène de l'air. Autrement il y a risque d'asphyxie dans un cas extrême.

N'utilisez jamais ni ne rangez de l'essence ou tout autre gaz ou liquide inflammable près du climatiseur — cela est très dangereux.

N'utilisez pas cet appareil dans une atmosphère potentiellement explosive.

Ne touchez jamais l'unité avec les mains mouillées.

N'insérez pas vos doigts ou d'autres objets dans l'unité intérieure ou extérieure du climatiseur, car les pièces en rotation présentent un risque de blessure.

Informations importantes à propos du réfrigérant utilisé

REMARQUE

Reportez-vous aux instructions d'installation livrées avec l'unité extérieure.

L'élimination des équipements usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

AVERTISSEMENT

Si le réfrigérant entre en contact avec une flamme, cela peut produire des gaz toxiques.

Pour des raisons de sécurité, assurez-vous que le climatiseur est hors tension et coupez également le courant avant le nettoyage ou l'entretien.

Débranchez la fiche du cordon d'alimentation électrique de la prise, mettez le disjoncteur hors tension ou encore coupez le dispositif de sectionnement en vue d'isoler le climatiseur de l'alimentation secteur en cas d'urgence.

Mettez au rebut conformément aux lois nationales et/ou locales.

Ce produit ne doit en aucune circonstance être modifié ou démonté.

Une unité modifiée ou démontée peut provoquer un incendie, une électrocution ou des blessures.

Ne nettoyez pas l'intérieur des unités intérieure et extérieure vous-même.

Demandez à un revendeur agréé ou à un spécialiste de se charger du nettoyage.

En cas de dysfonctionnement de cet appareil, ne le réparez pas vous-même. Prenez contact avec le revendeur ou un SAV pour la réparation et la mise au rebut.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité, et prévoyez un dispositif de déconnexion de l'alimentation électrique, un disjoncteur de fuite à la terre ou un dispositif différentiel à courant résiduel pour la protection contre surintensité de courant dans la ligne exclusive.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité. Une séparation des contacts au moyen d'une déconnexion complète dans tous les pôles doit en outre est incorporée dans le câblage fixe conformément aux règles de câblage.

Pour éviter les risques possibles d'une défaillance de l'isolation, l'unité doit être mise à la terre.

N'utilisez pas un cordon modifié, un cordon commun, une rallonge ou un cordon non spécifié afin de prévenir une surchauffe ou un incendie.

L'appareil doit être rangé dans une pièce sans sources d'ignition utilisées en continu (par exemple : flammes nues, appareil à gaz en marche ou chauffage électrique en marche).

Attention, certains réfrigérants ne contiennent pas d'agent odorant.

Un endroit non ventilé où l'appareil utilisant des réfrigérants inflammables est installé doit être construit de telle sorte qu'en cas de fuite du réfrigérant, celui-ci ne stagnera pas afin d'éviter tout risque d'incendie ou d'explosion.

L'appareil doit être rangé dans un endroit bien aéré où la taille de la pièce correspond à la surface de la pièce tel que spécifié pour le fonctionnement.

Après avoir installé l'unité, demandez impérativement à l'installateur l'espace au sol de la pièce où l'unité est installée et la quantité de charge de réfrigérant.

En cas de changement d'unité ou de cloison de séparation, consultez impérativement le revendeur ou le SAV.

N'utilisez aucun dispositif autre que ceux recommandés par le fabricant pour accélérer le processus de dégivrage ou pour nettoyer.

Ne pas percer ni brûler.

Si une ventilation mécanique est nécessaire, les orifices d'aération ne doivent pas être obstrués.

AVERTISSEMENT

L'appareil doit être rangé dans une pièce exempte de flammes nues continues (par exemple : un appareil à gaz en marche) et de sources d'ignition (par exemple : un radiateur électrique en marche).

Cessez d'utiliser le produit en cas d'anomalie ou de défaillance et débranchez la fiche du cordon d'alimentation ou mettez le produit ou le disjoncteur hors tension. (Risque de fumée, incendie, électrocution)

Exemples d'anomalie/défaillance :

• Le disjoncteur de fuite à la terre se déclenche fréquemment.
• Il arrive que le produit ne se mette pas en marche lorsqu'il est mis sous tension.
• Il arrive que le courant soit coupé lorsque le cordon est déplacé.
• Une odeur de brûlé ou un bruit inhabituel est détectable pendant le fonctionnement.
• Le boîtier est déformé ou anormalement chaud.
• De l'eau fuit de l'unité intérieure.
• Le cordon d'alimentation ou sa fiche chauffe anormalement.
• La vitesse du ventilateur ne peut pas être commandée.
• L'unité s'arrête brusquement de fonctionner alors qu'elle est sous tension.

Contactez immédiatement votre revendeur local pour maintenance ou réparation.

Lorsque le « capteur de détection de fuite de réfrigérant R32 » en option détecte une fuite, l'alarme P08 et la marque d'inspection seront affichées sur la télécommande, le ventilateur de l'unité intérieure sera en marche pour éviter toute stagnation du réfrigérant, et il ne s'arrêtera pas même si vous appuyez sur le bouton Marche/ Arrêt de la télécommande. Le cas échéant, n'éteignez pas le disjoncteur de fuite à la terre, aérez la pièce, et contactez immédiatement le SAV. De même, n'utilisez pas d'équipement de combustion tels que des cuisinières.

Ne vous asseyez pas, ni ne montez sur l'unité. Vous risqueriez de tomber accidentellement.

Si le réfrigérant R32 est utilisé et que le capteur de détection de fuite de réfrigérant R32 est connecté à l'unité intérieure, n'éteignez pas le disjoncteur de fuite à la terre de l'unité intérieure, sauf en cas de symptôme d'anomalie ou de panne, ou lors d'un entretien de courte durée. (Lorsque le disjoncteur de fuite à la terre est éteint, le capteur de détection de fuite de réfrigérant R32 ne peut pas détecter de fuite, et cela peut causer un risque d'incendie ou d'émission de gaz toxiques.)

N'utilisez pas les éléments suivants à proximité de l'unité intérieure et du capteur de détection de fuite de réfrigérant R32 car ils peuvent provoquer un incendie ou une fausse détection de fuite de réfrigérant.

• Équipement de gaz utilisant du gaz inflammable (propane, méthane, etc.)
• Gaz combustibles tels que des pesticides et laques pour cheveux (GPL, etc.)
• Sprays, médicaments, produits chimiques, peintures, etc. qui utilisent du siloxane.

! AVERTISSEMENT

Si l'affichage d'alarme J01 apparaît, cela signifie qu'il y a un problème avec le capteur de détection de fuite de réfrigérant R32 ou avec le raccordement de son câblage à l'unité intérieure. Contactez immédiatement le SAV. (Il est possible qu'une fuite ne soit pas détectée bien que le réfrigérant fuit.)

Lorsque l'affichage d'alarme J02 apparaît, cela signifie que la carte du capteur de détection de fuite de réfrigérant R32 arrive en fin de vie.

Contactez le SAV dès que possible pour remplacer la carte du capteur.

(Si la carte du capteur est utilisée telle quelle sans être remplacée, le capteur risque de se détériorer et une fuite de réfrigérant peut ne pas être détectée correctement.)

PRÉCAUTION

Cet appareil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magasins, l'industrie légère et dans des fermes ou pour un usage commercial par des profanes.

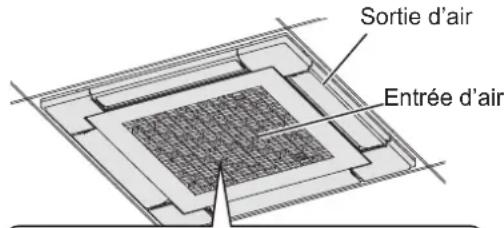

Gardez l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.

Évitez de refroidir ou de chauffer excessivement la pièce en présence de bébés ou d'invalides.

PRÉCAUTION

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans expérience ni expertise sous la surveillance d'un adulte ou s'ils ont reçu des instructions concernant l'utilisation sécuritaire de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par un enfant laissé sans surveillance.

Ne mettez pas sous/hors tension le climatiseur à partir de l'interrupteur secteur. Utilisez la touche de commande ON/OFF.

N'introduisez rien dans la sortie d'air de l'unité extérieure. Cela est dangereux, car le ventilateur tourne à vitesse élevée.

Ne touchez pas l'entrée d'air ou les ailettes en aluminium mince de l'unité extérieure. Vous risqueriez de vous blesser.

Ne collez aucun objet dans le CARTER DE VENTILATEUR.

Vous pourriez vous blesser et l'unité pourrait être endommagée.

Ne touchez pas le ventilateur car il se met automatiquement à tourner dès qu'il détecte une fuite de réfrigérant.

Vous risqueriez de vous blesser.

AVIS

• L'appareil doit être rangé de manière à éviter tout dommage mécanique.
- Le compresseur peut parfois s'arrêter pendant un orage. Il ne s'agit pas d'une défaillance mécanique. L'unité redémarre automatiquement au bout de quelques minutes.
- Le texte anglais correspond aux instructions d'origine. Les autres langues sont la traduction des instructions d'origine.

Maintenance

AVERTISSEMENT

• Pour des raisons de sécurité, assurez-vous que le climatiseur est hors tension et coupez le courant avant le nettoyage. (Vous risqueriez autrement de vous électrocuter ou blesser en raison de la grande vitesse de rotation du ventilateur.)
• Ne versez pas d'eau sur l'unité intérieure. (Les composants internes pourraient être endommagés et vous pourriez vous électrocuter.)

PRÉCAUTION

• N'utilisez jamais de solvants ou de produits chimiques corrosifs. Ne nettoyez pas non plus les pièces en plastique avec de l'eau très chaude. (Une déformation ou une décoloration pourraient se produire.)
• Certains bords métalliques et ailettes sont tranchants. Prenez garde lorsque vous nettoyez ces pièces. (Des blessures peuvent se produire.)
• Utilisez un escabeau ou une échelle stable lors du nettoyage d'une unité intérieure installée en hauteur.

■ Unité intérieure (ex. type Y3)

Essuyez avec un chiffon doux. (En cas de saleté tenace, utilisez un chiffon imbibé d'eau tiède.)

■ Unité extérieure

La bobine interne et les autres composants de l'unité extérieure doivent être nettoyés régulièrement.

- Consultez votre revendeur ou un centre de services.

Mécanisme de fonctionnement

■ Performance de chauffage

• Ce climatiseur utilisant l'air extérieur pour le chauffage, ses performances de chauffage réduisent à mesure que la température extérieure diminue.
  → Si le chauffage n'est pas suffisant, veuillez utiliser un appareil de chauffage supplémentaire.

Dégivrage

- Cet appareil peut lancer le dégivrage pour faire fondre le gel formé dans l'unité extérieure. ① Le dégivrage commence : Le ventilateur de l'unité intérieure s'arrête (ou la vitesse devient très lente).

→ « Ⓞ » (STANDBY) apparaît.

② Le chauffage reprend au bout de quelques minutes : Le ventilateur de l'unité intérieure reste à l'arrêt (ou il tourne à une vitesse très lente) jusqu'à ce que la bobine de l'échangeur de chaleur intérieur chauffe suffisamment.

→ « Ⓞ » (STANDBY) apparaît.

③ Le dégivrage est terminé : Le ventilateur de l'unité intérieure se met à tourner.

→ « Ⓞ » (STANDBY) disparaît.

■ Fonctionnement « DRY » (déshumidification)

• Une fois que la température de la pièce atteint le niveau réglé, l'unité extérieure répète le cycle de mise sous/hors tension automatique.
• Lorsque la température de la pièce est susceptible d'atteindre le niveau réglé, la vitesse du ventilateur est automatiquement réglée sur « brise » (léger vent).

En cas de coupure de courant pendant que l'unité est en marche

L'unité se remet automatiquement en marche. Les réglages de fonctionnement d'avant la panne de courant seront utilisés.

AVIS

Étiquette (collée sur le couvercle du boîtier de composants électriques)

Ce climatiseur intègre un produit biocide.

L'air ionisé généré par un dispositif intégré au climatiseur élimine les bactéries et virus dans l'air et sur les surfaces, et empêche l'apparition de moisissures sur les surfaces.

Substances actives : radicaux libres générés sur place par l'air ambiant ou l'eau

(Français) • Informations sur le produit

Si vous avez des problèmes ou questions concernant votre climatiseur, vous aurez besoin des informations suivantes. Les numéros de modèle et de série se trouvent sur la plaque signalétique.

(Français) N° de modèle / N° de série / Date d'achat / Adresse du revendeur / Numéro de téléphone
