S56MY3E - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado comercial (unidad interior)
Marca	Panasonic
Modelo	S56MY3E
Refrigerante	R32 (inflamable)
Funciones principales	Calefacción, refrigeración, deshumidificación (DRY), ventilación
Alimentación eléctrica	Sector monofásico, protección mediante disyuntor de fuga a tierra
Reinicio automático	Sí, después de un corte de energía, la unidad se reanuda con los ajustes anteriores
Descongelación automática	Sí, la descongelación se activa automáticamente para derretir la escarcha
Sensor de fuga de refrigerante	Opcional (Sensor de detección de fugas R32), alerta a través del mando a distancia
Alarmas e indicadores	P08 (fuga), J01 (fallo del sensor), J02 (fin de vida del sensor)
Limpieza de la unidad interior	Limpiar con un paño suave y agua tibia si es necesario
Limpieza de la unidad exterior	Limpieza regular por un profesional (bobina interna)
Mantenimiento por el usuario	No limpiar el interior de las unidades, contactar a un profesional
Reparaciones	Confiar a un distribuidor autorizado o servicio técnico, no reparar por sí mismo
Instrucciones de seguridad	Cortar la alimentación antes de limpiar, no usar disolventes
Rendimiento de calefacción	Disminuyen si la temperatura exterior es baja, usar calefacción adicional
Uso previsto	Uso comercial en tiendas, industria ligera, granjas
Entorno de instalación	Habitación bien ventilada, sin fuentes de ignición continuas
Protección del medio ambiente	No desechar con la basura doméstica, respetar las instrucciones de reciclaje

Preguntas frecuentes - S56MY3E PANASONIC

¿Cómo limpiar la unidad interior del aire acondicionado?

Antes de cualquier limpieza, corte la alimentación eléctrica por razones de seguridad. Use un paño suave para limpiar la superficie. Para la suciedad persistente, puede usar un paño humedecido con agua tibia. Nunca vierta agua directamente sobre la unidad y no use disolventes o productos químicos corrosivos. Las piezas de plástico no deben limpiarse con agua muy caliente para evitar deformación o decoloración.

¿Qué hacer en caso de fuga de refrigerante R32?

Si el sensor de detección de fugas (opcional) muestra la alarma P08, el ventilador de la unidad interior se pondrá en marcha para evitar el estancamiento del refrigerante. No apague el disyuntor, ventile la habitación inmediatamente y contacte al servicio técnico. No use ningún equipo de combustión cerca. En ausencia de sensor, esté atento a olores inusuales (el R32 es inodoro).

¿Puedo usar el aire acondicionado sin el sensor de detección de fuga de refrigerante?

Sí, el sensor es opcional. Sin embargo, en caso de fuga de refrigerante R32, no habrá alarma automática. Se recomienda mantener una buena ventilación en la habitación y contactar a un profesional si sospecha una fuga. Sin sensor, el riesgo de incendio o emisión de gases tóxicos es mayor ya que el refrigerante es inflamable.

¿Por qué el ventilador de la unidad interior se detiene a veces en modo calefacción?

Esto ocurre durante la descongelación automática. En modo calefacción, puede formarse escarcha en la unidad exterior. El aire acondicionado inicia un ciclo de descongelación, durante el cual el ventilador interior se detiene (o gira muy lentamente) y se muestra el indicador « Ⓞ » (STANDBY). Una vez finalizada la descongelación (después de unos minutos), el ventilador vuelve a la normalidad y el indicador desaparece.

¿Qué significa la alarma P08 mostrada en el mando a distancia?

La alarma P08 indica que el sensor de detección de fugas de refrigerante R32 (opcional) ha detectado una fuga de refrigerante. En este caso, el ventilador de la unidad interior se pone en marcha para evitar una concentración peligrosa. No corte la alimentación, ventile la habitación y contacte inmediatamente a un técnico autorizado.

¿Cómo se comporta el aire acondicionado después de un corte de energía?

La unidad dispone de una función de reinicio automático. Después de un corte de energía, se reinicia utilizando los ajustes de funcionamiento que estaban activos antes del apagón. No es necesaria ninguna intervención manual, pero se recomienda verificar los ajustes después del reinicio.

¿El refrigerante R32 es peligroso?

El R32 es un refrigerante inflamable. En caso de fuga cerca de una fuente de ignición (llama abierta, aparato de gas, radiador eléctrico), puede provocar un incendio o explosión. Es inodoro, por lo que una fuga puede pasar desapercibida sin detector. Siga las instrucciones de seguridad: instale el aparato en una habitación bien ventilada, sin fuentes de ignición, y llame a un profesional para cualquier intervención.

¿Puedo reparar yo mismo el aire acondicionado en caso de mal funcionamiento?

No, está estrictamente prohibido modificar, desmontar o reparar el aparato usted mismo. Esto podría provocar un incendio, una electrocución o lesiones. En caso de mal funcionamiento (olor a quemado, ruido anormal, fuga de agua, etc.), desconecte la alimentación y contacte inmediatamente a su distribuidor o a un servicio técnico autorizado.

¿Con qué frecuencia debo limpiar la unidad exterior?

La bobina interna y los demás componentes de la unidad exterior deben ser limpiados regularmente por un profesional. La frecuencia depende del entorno (polvo, polen, etc.), pero se recomienda hacerlo al menos una vez al año antes de la temporada de uso intensivo. Consulte a su distribuidor para un mantenimiento adecuado.

¿Qué hacer si la calefacción es insuficiente en clima frío?

El rendimiento de calefacción disminuye cuando la temperatura exterior es muy baja, ya que el aire acondicionado utiliza el aire exterior para bombear calor. Si la calefacción no es suficiente, use un aparato de calefacción adicional. Asegúrese también de que los filtros estén limpios y de que la unidad exterior no esté obstruida. Si el problema persiste, haga revisar la instalación por un profesional.

MANUAL DE USUARIO S56MY3E PANASONIC

Antes de utilizar la unidad, lea estas Instrucciones de uso atentamente y guárdelas para poder consultarlas en el futuro. En este folleto se describen principalmente las cuestiones relacionadas con la seguridad y reglamentarias. Si desea consultar explicaciones relativas al funcionamiento, escanee el código de barras 2D de matriz y consulte los manuales detallados.

DEUTSCH

18 \~ 22

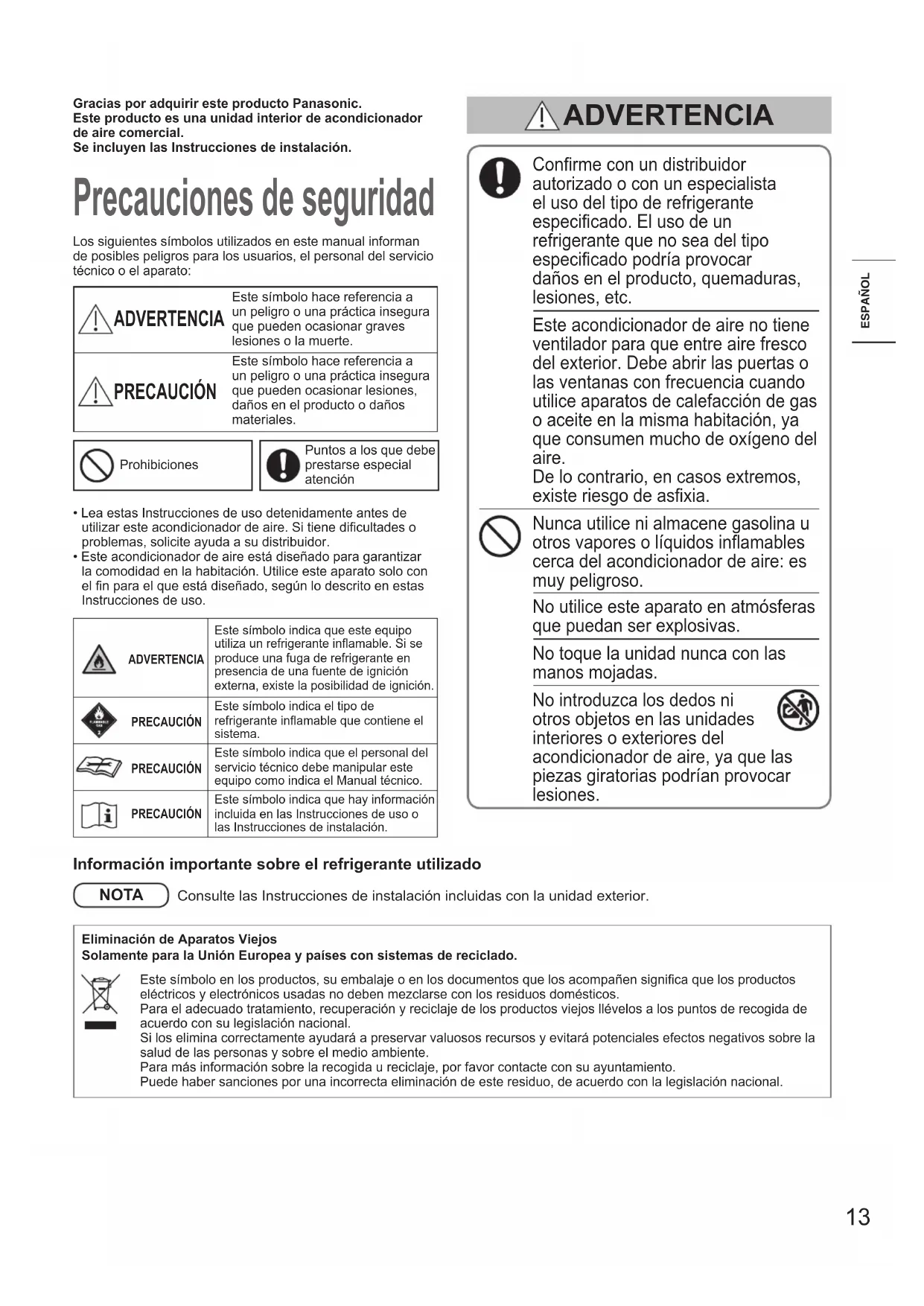

Gracias por adquirir este producto Panasonic. Este producto es una unidad interior de acondicionador de aire comercial.

Se incluyen las Instrucciones de instalación.

Precauciones de seguridad

Los siguientes símbolos utilizados en este manual informan de posibles peligros para los usuarios, el personal del servicio técnico o el aparato:

	ADVERTENCIA	Este símbolo hace referencia a un peligro o una práctica insegura que pueden ocasionar graves lesiones o la muerte.
	PRECAUCIÓN	Este símbolo hace referencia a un peligro o una práctica insegura que pueden ocasionar lesiones, daños en el producto o daños materiales.

Prohibiciones

Puntos a los que debe prestarse especial atención

• Lea estas Instrucciones de uso detenidamente antes de utilizar este acondicionador de aire. Si tiene dificultades o problemas, solicite ayuda a su distribuidor.
• Este acondicionador de aire está diseñado para garantizar la comodidad en la habitación. Utilice este aparato solo con el fin para el que está diseñado, según lo descrito en estas Instrucciones de uso.

	Este símbolo indica que este equipo utiliza un refrigerante inflamable. Si se produce una fuga de refrigerante en presencia de una fuente de ignición externa, existe la posibilidad de ignición.
	Este símbolo indica el tipo de refrigerante inflamable que contiene el sistema.
	Este símbolo indica que el personal del servicio técnico debe manipular este equipo como indica el Manual técnico.
	Este símbolo indica que hay información incluida en las Instrucciones de uso o las Instrucciones de instalación.

ADVERTENCIA

Confirme con un distribuidor autorizado o con un especialista el uso del tipo de refrigerante especificado. El uso de un refrigerante que no sea del tipo especificado podría provocar daños en el producto, quemaduras, lesiones, etc.

Este acondicionador de aire no tiene ventilador para que entre aire fresco del exterior. Debe abrir las puertas o las ventanas con frecuencia cuando utilice aparatos de calefacción de gas o aceite en la misma habitación, ya que consumen mucho de oxígeno del aire. De lo contrario, en casos extremos, existe riesgo de asfixia.

Nunca utilice ni almacene gasolina u otros vapores o líquidos inflamables cerca del acondicionador de aire: es muy peligroso.

No utilice este aparato en atmósferas que puedan ser explosivas.

No toque la unidad nunca con las manos mojadas.

No introduzca los dedos ni otros objetos en las unidades interiores o exteriores del acondicionador de aire, ya que las piezas giratorias podrían provocar lesiones.

Información importante sobre el refrigerante utilizado

NOTA

Consulte las Instrucciones de instalación incluidas con la unidad exterior.

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos.
Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional.
Si los elimina correctamente ayudará a preservar valores recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.
Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.
Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

ADVERTENCIA

Si el refrigerante entra en contacto con una llama, produce gases tóxicos.

Por razones de seguridad, asegúrese de apagar el acondicionador de aire y también de desconectar la alimentación antes de una limpieza o una reparación.

Desenchufe el cable de alimentación de la toma de corriente, apague el disyuntor o apague el sistema de desconexión de la alimentación para aislar el acondicionador de aire de la alimentación eléctrica principal en caso de emergencia.

Deseche el aparato de acuerdo con la legislación nacional y local.

Este producto no se puede modificar ni desmontar en ningún caso. La unidad modificada o desmontada podría provocar incendios, descargas eléctricas o lesiones.

Los usuarios no pueden limpiar el interior de las unidades interiores ni el de las unidades exteriores. La limpieza debe realizarla un especialista o un distribuidor autorizados.

Si el aparato falla, no lo repare usted mismo. Póngase en contacto con el distribuidor de ventas o con el distribuidor de servicios técnicos si necesita una reparación o eliminar el producto.

Cada unidad debe utilizar en exclusiva una toma de corriente. En esta línea exclusiva debe haber un sistema de desconexión de la alimentación, un disyuntor de fuga a tierra o un interruptor diferencial de protección contra la sobrecarga de corriente.

Cada unidad debe utilizar en exclusiva una toma de corriente. Para que exista desconexión completa, entre los contactos debe haber una determinada distancia en todos los polos del cableado fijo, de acuerdo con las normas de cableado.

Para evitar peligros derivados de fallos del aislamiento, la unidad debe conectarse a tierra.

Con el objetivo de evitar sobrecalentamientos e incendios, no utilice cables modificados, cables empalmados, alargadores eléctricos ni cables no especificados.

El aparato debe guardarse en un lugar en el que no existan fuentes de ignición en continuo funcionamiento (por ejemplo, llamas abiertas, aparatos de gas en funcionamiento o calefactores eléctricos en funcionamiento).

Los refrigerantes no deben tener olor.

Los lugares no ventilados en los que se instale un aparato que utilice refrigerantes inflamables deben estar construidos de forma que, si se produce una fuga de refrigerante, el refrigerante no se estanque con el consiguiente peligro de incendio o explosión.

El aparato se debe guardar en un lugar bien ventilado cuya superficie sea la especificada para el uso.

Una vez instalada la unidad, pregunte al instalador la superficie de la habitación en la que está instalada la unidad y la cantidad de carga de refrigerante.

Si la unidad o la división de la habitación cambian, consulte al distribuidor de ventas o al distribuidor de servicios técnicos.

No utilice métodos diferentes de los que recomienda el fabricante para acelerar el proceso de descongelación ni para limpiar.

No perfore ni queme el aparato.

Si es necesaria la ventilación mecánica, no debe haber ninguna obstrucción en los orificios de ventilación.

ADVERTENCIA

El aparato se debe guardar en un lugar en el que no existan llamas abiertas (por ejemplo, aparatos de gas en funcionamiento) ni fuentes de ignición en continuo funcionamiento (por ejemplo, calefactores eléctricos en funcionamiento).

Deje de utilizar el producto si se producen anomalías/fallos y desconecte el cable de alimentación o apague el interruptor de alimentación y el disyuntor.

(Riesgo de humo/incendio/descarga eléctrica)

Ejemplos de anomalía/fallo:

• El disyuntor de fuga a tierra se activa frecuentemente.
• A veces el producto no se pone en marcha cuando se enciende.

- A veces se desconecta la alimentación cuando se mueve el cable.

- Durante el funcionamiento se detectan olor a quemado o ruido anómalo.

- La carcasa está deformada o anormalmente caliente.

- La unidad interior tiene fugas de agua.

- El cable de alimentación o el enchufe de dicho cable se calientan de forma anómala.

- No puede controlarse la velocidad del ventilador.

- La unidad deja de funcionar inmediatamente aunque se encienda para que funcione.

Póngase en contacto inmediatamente con su distribuidor local para solicitar mantenimiento/reparación.

Cuando el “sensor de detección de fugas de refrigerante R32” opcional detecta una fuga de refrigerante, la alarma P08 y la marca de inspección se muestran en el control remoto y el ventilador de la unidad interior funciona para impedir que se estanque el refrigerante. No se detendrá aunque pulse el botón ON/OFF (Encender/apagar) del control remoto. En este caso, no apague el disyuntor de fuga a tierra, ventile la habitación y póngase en contacto con el distribuidor de servicios técnicos inmediatamente. Tampoco use equipos de combustión como estufas.

No se siente ni se suba en la unidad. Podría caerse.

Si se usa el refrigerante R32 y el sensor de detección de fugas de refrigerante R32 está conectado a la unidad interior, no apague el disyuntor de fuga a tierra de la unidad interior salvo si hay síntomas de anomalía o fallo, o para realizar tareas de mantenimiento a corto plazo. (Cuando el disyuntor de fuga a tierra está apagado, el sensor de detección de fugas de refrigerante R32 no puede detectar las fugas de refrigerante cuando se producen, lo que puede derivar en la generación de gases tóxicos e incendios).

No use los elementos que se indican a continuación cerca de la unidad interior y el sensor de detección de fugas de refrigerante R32, pues pueden provocar incendios o falsas detecciones de fugas de refrigerante.

• Equipos de gas que usen gases inflamables (propano, metano, etc.)
• Gases combustibles, como pesticidas y lacas (GLP, etc.)
• Aerosoles, medicamentos, productos químicos, pinturas, etc., que usen siloxano

ADVERTENCIA

Si aparece la pantalla de alarma J01, el sensor de detección de fugas de refrigerante R32 o la conexión del cableado de dicho sensor con la unidad interior tienen algún problema.

Póngase en contacto con el distribuidor de servicios técnicos inmediatamente.

(Es posible que no se detecten las fugas de refrigerante).

Cuando aparece la pantalla de alarma J02, la placa de detección del sensor de detección de fugas de refrigerante R32 ha llegado al final de su vida útil.

Póngase en contacto con el distribuidor de servicios técnicos lo antes posible para sustituir la placa de detección.

(Si la placa de detección se usa como está, sin sustituirla, es posible que el sensor de dicha placa esté deteriorado y que las fugas de refrigerante no se detecten correctamente).

PRECAUCIÓN

Este aparato está diseñado para ser utilizado por usuarios expertos o debidamente formados en tiendas, industrias ligeras o granjas o para que lo utilicen comercialmente personas sin conocimientos específicos.

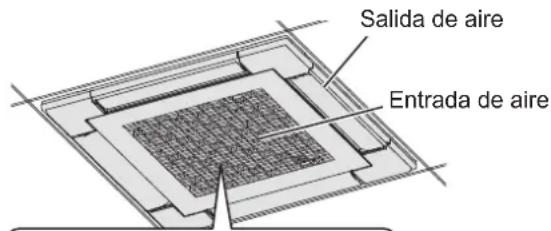

La salida de aire y la alarma de incendios deben estar a 1,5 m de la unidad como mínimo.

No haga que la habitación esté demasiado caliente o demasiado fría si hay bebés o discapacitados en ella.

AVISO

• El aparato se debe guardar de modo que se eviten los daños mecánicos.
• El compresor podría detenerse de vez en cuando durante las tormentas eléctricas. Esto no es un fallo mecánico. Transcurridos unos minutos, la unidad se recupera automáticamente.
• Las instrucciones originales son las del texto en inglés. Los textos en otros idiomas son traducciones de las instrucciones originales.

PRECAUCIÓN

Este aparato puede ser utilizado por niños con 8 años de edad o más y por personas con capacidades físicas, sensoriales o mentales limitadas o con falta de experiencia y conocimiento si están supervisadas o han recibido instrucciones en relación con el uso del aparato de forma segura y comprenden los peligros que dicho uso implica. Los niños no deben jugar con el aparato. Los niños no deben realizar los procesos de limpieza y mantenimiento por parte del usuario sin supervisión.

No apague y encienda el acondicionador de aire desde el interruptor de la red eléctrica. Utilice el botón ON/OFF (Encender/apagar).

No introduzca nada en la salida de aire de la unidad exterior. Es peligroso, pues el ventilador gira a gran velocidad.

No toque la entrada de aire ni las afiladas aletas de aluminio de la unidad exterior. Podría lesionarse.

No introduzca ningún objeto en la CARCASA DEL VENTILADOR.

Podría lesionarse y la unidad podría dañarse.

No toque el ventilador porque gira automáticamente cuando detecta una fuga de refrigerante. Podría resultar herido.

Mantenimiento

ADVERTENCIA

• Por motivos de seguridad, asegúrese de apagar el acondicionador de aire y de desconectar la alimentación antes de la limpieza (de lo contrario, podrían producirse descargas eléctricas o lesiones, ya que el ventilador gira a gran velocidad).
• No vierta agua en la unidad interior (si lo hace, puede dañar los componentes internos y provocar peligro de descarga eléctrica).

PRECAUCIÓN

• Nunca utilice disolventes ni productos químicos agresivos. Tampoco limpie las piezas de plástico con agua muy caliente. (Podría provocar deformaciones o cambios de color).
• Algunos bordes metálicos y aletas están afilados. Tenga cuidado cuando limpie esas piezas (Podría sufrir lesiones).
• Utilice un taburete o unas escaleras firmes para limpiar las unidades interiores instaladas en lugares altos.

■ Unidad interior (por ejemplo, tipo Y3)

Límpiela con un paño suave. (Si está muy sucia, utilice un paño humedecido con agua tibia).

■ Unidad exterior

La bobina interna y otros componentes de la unidad exterior deben limpiarse con regularidad.

- Consulte a su distribuidor o a su centro de servicio técnico.

Mecanismo de funcionamiento

■ Rendimiento de la calefacción

• Este acondicionador de aire utiliza el aire del exterior para calentar; el rendimiento de la calefacción disminuye a medida que desciende la temperatura del exterior.
  → Si la calefacción no es suficiente, utilice un aparato de calefacción adicional.

■ Descongelación

• Este aparato podría iniciar la operación de descongelación para derretir la escarcha que se forme en la unidad exterior.
  ① Se inicia la descongelación: el ventilador de la unidad interior se detiene (o la velocidad pasa a ser extremadamente baja).
  → Aparece "©" (EN ESPERA).
  ② La operación de calefacción se reanuda después de unos minutos: el ventilador de la unidad interior permanece detenido (o funciona a una velocidad muy baja) hasta que la bobina del intercambiador de calor interior se calienta lo suficiente.
  → Aparece "©" (EN ESPERA).
  ③ Se completa la descongelación: el ventilador de la unidad interior empieza a funcionar.
  → Desaparece “💡” (EN ESPERA).

■ Operación "DRY" (DESHUMIDIFICACIÓN)

• Cuando la temperatura de la habitación alcanza el nivel configurado, la unidad exterior repite el ciclo de encendido y apagado de forma automática.
• Cuando existen más posibilidades de que la temperatura de la habitación alcance el nivel configurado, la velocidad del ventilador se configura automáticamente en “brisa” (viento suave).

■ Si se produce un apagón cuando la unidad está en funcionamiento

La unidad reanudará su funcionamiento automáticamente. Utilizará la configuración que tenía antes del apagón.

AVISO

Etiqueta (colocada en la tapa de la caja de componentes eléctricos)

Este acondicionador de aire incorpora un producto biocida.

El aire ionizado generado por un dispositivo incorporado en el acondicionador de aire elimina las bacterias y los virus del aire y las superficies, e impide el crecimiento de moho en las superficies. Sustancias activas: radicales libres generados in situ a partir del aire ambiente o el ag

(Español) • Información del producto

Si tiene problemas o preguntas en relación con el acondicionador de aire, necesitará la información que se indica a continuación. El modelo y los números de serie están en la placa de características.

(Español) N.º de modelo / N.º de serie / Fecha de compra / Dirección del distribuidor / Número de teléfono
