ПОСІБНИК КОРИСТУВАЧА S56MY3E PANASONIC

Перед роботою з цим блоком уважно прочитайте цей посібник з експлуатації та збережіть його для довідки в майбутньому. Цей буклет в основному містить регулятивні питання щодо техніки безпеки. Щоб отримати детальні інструкції з експлуатації, відскануйте двовимірний (2D) матричний штрих-код та зверніться до відповідних посібників.

B.INDONESIA

63 \~ 67

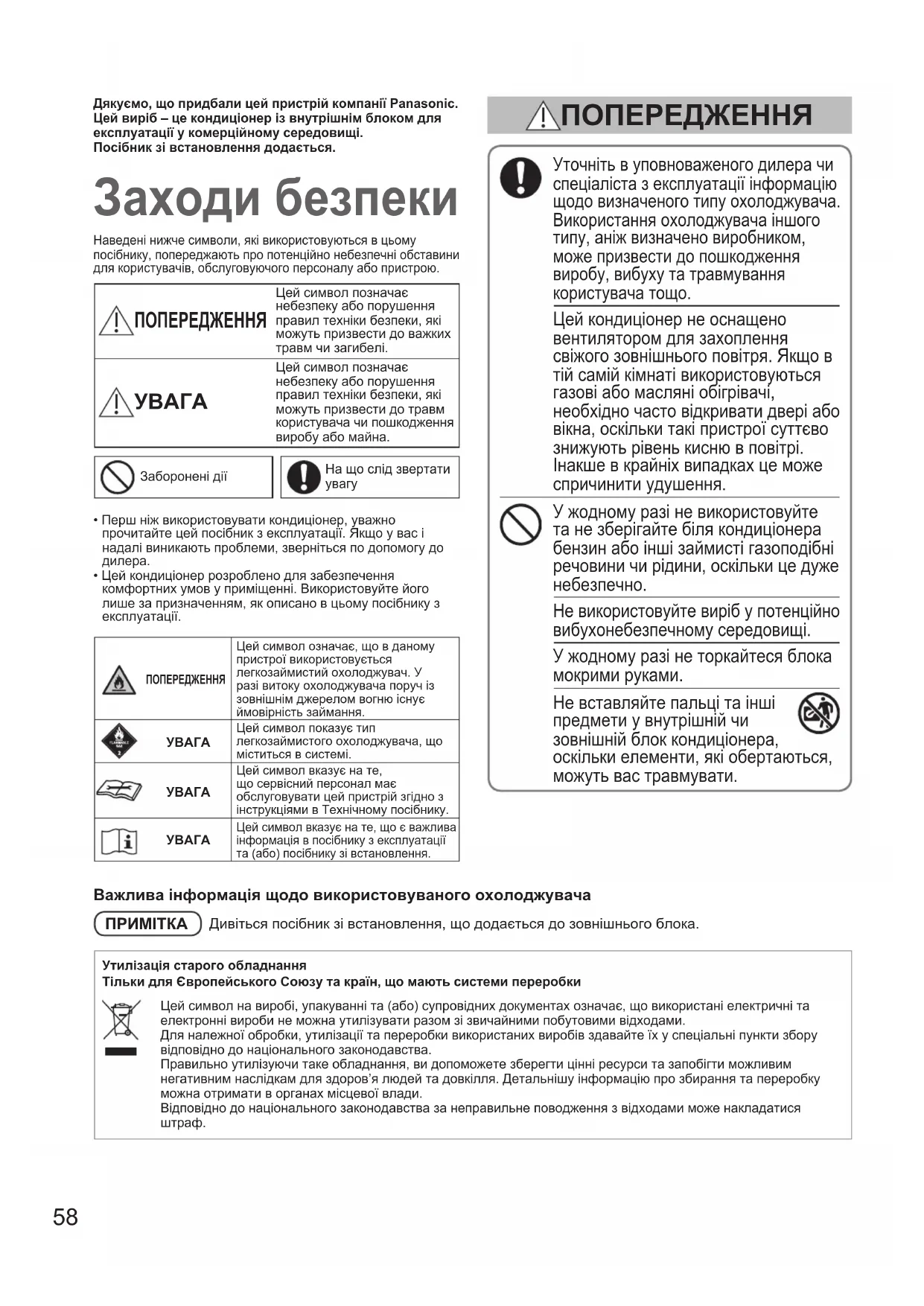

Дякуємо, що придбали цей пристрій компанії Panasonic. Цей виріб – це кондиціонер із внутрішнім блоком для експлуатації у комерційному середовищі. Посібник зі встановлення додається.

Заходи безпеки

Наведені нижче символи, які використовуються в цьому посібнику, попереджають про потенційно небезпечні обставини для користувачів, обслуговуючого персоналу або пристрою.

ПОПЕРЕДЖЕННЯ	Цей символ позначає небезпеку або порушення правил техніки безпеки, які можуть призвести до важких травм чи загибелі.
УВАГА	Ц имвол позначає н еку або порушення п [TZ8H] техніки безпеки, які м призвести до травм кс вача чи пошкодження в, ресу або майна.
Заборонені дії	На що слід звертати увагу

• Перш ніж використовувати кондиціонер, уважно прочитайте цей посібник з експлуатації. Якщо у вас і надалі виникають проблеми, зверніться по допомогу до дилера.
• Цей кондиціонер розроблено для забезпечення комфортних умов у приміщенні. Використовуйте його лише за призначенням, як описано в цьому посібнику з експлуатації.

	ПОПЕРЕДЖЕННЯ	Цей символ означає, що в даному пристрої використовується легкозаймистий охолоджувач. У разі витоку охолоджувача поруч із зовнішнім джерелом вогню існує ймовірність займання.
	УВАГА	Цей символ показує тип легкозаймистого охолоджувача, що міститься в системі.
	УВАГА	Цей символ вказує на те, що сервісний персонал має обслуговувати цей пристрій згідно з інструкціями в Технічному посібнику.
	УВАГА	Цей символ вказує на те, що є важлива інформація в посібнику з експлуатації та (або) посібнику зі встановлення.

! ПОПЕРЕДЖЕННЯ

Уточніть в уповноваженого дилера чи спеціаліста з експлуатації інформацію щодо визначеного типу охолоджувача. Використання охолоджувача іншого типу, аніж визначено виробником, може призвести до пошкодження виробу, вибуху та травмування користувача тощо.

Цей кондиціонер не оснащено вентилятором для захоплення свіжого зовнішнього повітря. Якщо в тій самій кімнаті використовуються газові або масляні обігрівачі, необхідно часто відкривати двері або вікна, оскільки такі пристрої суттєво знижують рівень кисню в повітрі. Інакше в крайніх випадках це може спричинити удушення.

У жодному разі не використовуйте та не зберігайте біля кондиціонера бензин або інші займисті газоподібні речовини чи рідини, оскільки це дуже небезпечно.

Не використовуйте виріб у потенційно вибухонебезпечному середовищі.

У жодному разі не торкайтеся блока мокрими руками.

Не вставляйте пальці та інші предмети у внутрішній чи зовнішній блок кондиціонера, оскільки елементи, які обертаються, можуть вас травмувати.

Важлива інформація щодо використовуваного охолоджувача

ПРИМИТКА

Дивіться посібник зі встановлення, що додається до зовнішнього блока.

Утилізація старого обладнання

Тільки для Європейського Союзу та країн, що мають системи переробки

Цей символ на виробі, упакуванні та (або) супровідних документах означає, що використані електричні та електронні вироби не можна утилізувати разом зі звичайними побутовими відходами. Для належної обробки, утилізації та переробки використаних виробів здавайте їх у спеціальні пункти збору відповідно до національного законодавства. Правильно утилізуючи таке обладнання, ви допоможете зберегти цінні ресурси та запобігти можливим негативним наслідкам для здоров'я людей та довкілля. Детальнішу інформацію про збирання та переробку можна отримати в органах місцевої влади. Відповідно до національного законодавства за неправильне поводження з відходами може накладатися штраф.

!ПОПЕРЕДЖЕННЯ

Контакт охолоджувача з полум'ям призводить до утворення токсичних газів.

З метою безпеки перед чищенням або обслуговуванням не забудьте вимкнути кондиціонер та від'єднати його від мережі.

У разі виникнення надзвичайної ситуації вийміть вилку з розетки, вимкніть розмикач або вимкніть живлення. Цим ви ізолюєте кондиціонер від основного джерела живлення.

Утилізуйте компоненти кондиціонера відповідно до національного та (або) місцевого законодавства.

За жодних обставин не розбирайте та не змінюйте конструкцію цього виробу.

Перероблений або розібраний блок може стати причиною займання, ураження електричним струмом або травми.

Внутрішні та зовнішні блоки не повинні чистити користувачі. Для цього слід залучати уповноваженого дилера або спеціаліста з чищення.

У разі несправності пристрою не намагайтеся ремонтувати його самотужки. Щодо ремонту та утилізації зверніться до продавця або сервісного дилера.

Забезпечте окрему розетку для кожного блока, а також потрібно встановити вимикач живлення, вимикач із функцією захисту у випадку витоку на землю (ELCB) або з пристроєм захисного вимкнення (RCD) на окремій лінії.

Для кожного блока потрібно передбачити окрему розетку; повне відключення означає відсутність контакту на всіх полюсах фіксованої проводки згідно з правилами прокладання проводки.

Блок потрібно заземлити, щоб попередити можливу небезпеку внаслідок несправності ізоляції.

Для уникнення перегрівання шнура та займання не використовуйте змінений шнур живлення, шнур зі з'єднанням, подовжувач або шнур невизначеного типу.

Пристрій слід зберігати в приміщенні без постійно працюючих джерел займання (наприклад, відкритого полум'я, діючого газового приладу або діючого електричного нагрівача).

Майте на увазі, що охолоджувачі можуть не мати запаху.

Непровітрювана зона, де встановлений пристрій із використанням легкозаймистих охолоджувачів, має бути побудована таким чином, щоб у випадку витоку охолоджувача він не застоювався, створюючи небезпеку пожежі або вибуху.

Пристрій слід зберігати в добре провітрюваному місці, де розмір приміщення відповідає параметрам, зазначеним в інструкції з експлуатації.

Після встановлення блока не забудьте запитати в монтажника площу полу приміщення, де встановлено блок, і кількість заправленого охолоджувача.

У разі заміни блоку або перегородки в кімнаті проконсультуйтеся з продавцем або сервісним дилером.

Не використовуйте засоби для прискорення процесу розморожування або очищення, крім рекомендованих виробником.

Не проколюйте та не використовуйте відкритий вогонь.

При необхідності механічної вентиляції вентиляційні отвори мають бути вільними від перешкод.

!ПОПЕРЕДЖЕННЯ

У приміщенні, де зберігається пристрій, не повинні знаходитися постійно працюючі джерела відкритого вогню (наприклад, працюючий газовий прилад) та потенційні джерела займання (наприклад, працюючий електричний нагрівач).

У разі виникнення будь-яких несправностей виробу припиніть його використовувати, вийміть вилку шнура з розетки або вимкніть вимикач живлення і розмикач. (Небезпека задимлення/займання/ ураження електричним струмом) Приклади несправностей:

• Часто вибиває вимикач із функцією захисту у випадку витоку на землю.
• Увімкнений виріб іноді не запускається.
• Якщо порухати шнуром живлення, подача живлення іноді припиняється.

• Під час роботи виробу відчувається запах горілого або чути незвичний шум.

- Деформований чи надмірно гарячий корпус.

- Із внутрішнього блока витікає вода.

- Надмірно гарячі шнур живлення чи вилка.

- Неможливо управляти швидкістю вентилятора.

- Виріб припиняє роботу відразу після його увімкнення.

Негайно зверніться до місцевого дилера для обслуговування або ремонту виробу.

Коли необов'язковий «датчик виявлення витоку охолоджувача R32» виявить витік охолоджувача, на пульті відображатиметься контрольна позначка P08, вентилятор внутрішнього блоку працюватиме, щоб запобігти застою охолоджувача, і не зупиниться, навіть якщо натиснути кнопку ввімкнення-вимкнення на пульті дистанційного керування. У такому випадку не вимикайте вимикач із функцією захисту у випадку витоку на землю, провітріть приміщення та негайно зверніться до продавця або сервісного дилера. Також не використовуйте обладнання з горінням, наприклад печі.

Не сідайте й не ставайте на пристрій. Це може призвести до випадкового падіння.

Якщо використовується охолоджувач R32 і датчик виявлення витоку охолоджувача R32 підключений до внутрішнього блоку, не вимикайте вимикач із функциєю захисту у випадку витоку на землю (ELCB) внутрішнього блоку, за винятком випадків, коли є ознаки відхилення від нормальної роботи або несправності, або при короткочасному технічному обслуговуванні. (Коли ELCB вимкнуто, датчик виявлення витоку охолоджувача R32 не може виявити реальний витік охолоджувача, і це може призвести до утворення токсичних газів та займань.)

Не використовуйте наступні предмети поблизу внутрішнього блоку та датчика виявлення витоку охолоджувача R32, оскільки вони можуть спричинити пожежу або помилкове виявлення витоку охолоджувача:

• газове обладнання, в якому використовується легкозаймистий газ (пропан, метан тощо);
• горючі гази, наприклад пестициди, лак для волосся, зріджений нафтовий газ тощо;
- спреї, ліки, хімікати, фарби тощо, в яких використовується силоксан.

⚠ ПОПЕРЕДЖЕННЯ УВАГА

Якщо з'являється аварійний індикатор J01, це вказує на несправність датчика виявлення витоку охолоджувача R32 або його під'єднання до внутрішнього блока. Негайно зверніться до сервісного дилера. (У разі витоку охолоджувача це може не виявлятись.)

Якщо з'являється аварійний індикатор J02, це означає, що закінчився термін експлуатації сенсорної плати датчика виявлення витоку охолоджувача R32. Якнайшвидше зверніться до сервісного дилера для заміни сенсорної плати. (Якщо продовжити використовувати сенсорну плату, не замінюючи її, характеристики датчика можуть погіршитися, і витік охолоджувача може належним чином не виявлятися.)

УВАГА

Цей виріб призначений для використання спеціалістами або кваліфікованими користувачами в магазинах, у легкій промисловості та на фермах, або для промислового використання неспеціалістами.

Протипожежна сигналізація та отвір виведення повітря мають знаходитися на відстані не менше, ніж 1,5 м від блока.

Надмірно не охолоджуйте та не обігрівайте повітря, якщо в приміщенні присутні діти або особи з обмеженими можливостями.

Цей виріб не призначений для використання особами (зокрема дітьми) з обмеженими фізичними, сенсорними або розумовими можливостями, а також із недостатнім досвідом або знанням, за винятком випадків, коли вони перебувають під наглядом або отримують інструкції стосовно використання пристрою від особи, що відповідає за їхню безпеку. Необхідно слідкувати за дітьми, щоб вони не гралися з пристроєм.

Не вмикайте і не вимикайте кондиціонер за допомогою перемикача живлення. Використовуйте натомість кнопку увімкнення-вимкнення.

Не встромляйте будь-яких предметів в отвір виходу повітря зовнішнього блока. Це небезпечно, адже вентилятор обертається з високою швидкістю.

Не торкайтеся отвору забору повітря або гострих алюмінієвих пластин зовнішнього блока. Це може призвести до травми.

Не вставляйте будь-яких предметів у КОРПУС ВЕНТИЛЯТОРА. Це може призвести до травми та пошкодження блока.

Не торкайтесь вентилятора, оскільки він автоматично обертається, коли виявляє витік охолоджувача. Це може призвести до травми.

ЗАУВАЖЕННЯ

• Пристрій слід зберігати таким чином, щоб запобігти механічним пошкодженням.
• Компресор може іноді зупинятися під час грози. Це не є несправністю механізму. Блок відновить роботу автоматично за кілька хвилин.
• Оригінальні інструкції написані англійською мовою. Інструкції іншими мовами є перекладом оригінальних інструкцій.

Технічне обслуговування

! ПОПЕРЕДЖЕННЯ

• З метою безпеки перед чищенням не забудьте вимкнути кондиціонер та від'єднати його від мережі. (Інакше це може призвести до ураження електричним струмом або травмування, оскільки вентилятор обертається з великою швидкістю.)
• Не лийте воду на внутрішній блок. (Це може пошкодити його внутрішні компоненти та спричинити ураження електричним струмом.)

! УВАГА

• Ніколи не використовуйте розчинники або агресивні хімічні речовини. Також не протирайте пластмасові деталі дуже гарячою водою. (Це може спричинити їх деформування чи зміну кольору).
• Деякі металеві краї і пластини є гострими. Будьте особливо уважними, чистячи такі частини. (Можна травмуватись.)
• Щоб почистити високо встановлений внутрішній блок, скористайтеся міцним стільцем або драбиною.

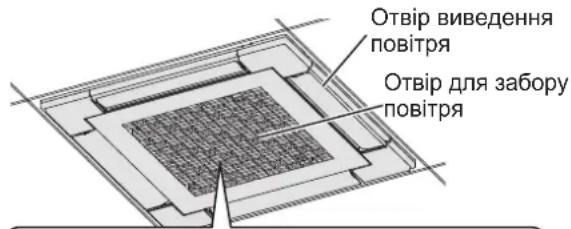

■ Внутрішній блок (на прикладі типу Y3)

Отвір виведення повітря Отвір для забору повітря

Витріть м'якою ганчіркою.

(Якщо ці частини сильно забруднені,

використовуйте ганчірку, змочену в теплій воді.)

■Зовнішній блок

Внутрішню спіраль та інші компоненти зовнішнього блоку потрібно періодично чистити.

- Для отримання детальнішої інформації зверніться до дилера або в центр обслуговування.

Механізм роботи

■ Ефективність обігріву

• Оскільки цей кондиціонер для обігріву використовує зовнішнє повітря, у випадку зниження зовнішньої температури ефективність обігріву погіршується.
  → Якщо обігріву недостатньо, використовуйте додатковий обігрівальний пристрій.

Розмороження

• Цей пристрій може розпочати процес розмороження, щоб розтопити лід на зовнішньому блоці.
  ①Розмороження починається Вентилятор внутрішнього блоку зупиняється (або швидкість стає дуже повільною).
  Відображається індикація «©» (ОЧІКУВАННЯ).

②Режим обігріву відновлюється за кілька хвилин Вентилятор внутрішнього блока не працює (або обертається на дуже низькій швидкості), допоки виток теплообмінника внутрішнього блока достатньо не нагріється.

Відображається індикація «©» (ОЧІКУВАННЯ).

③Розмороження завершено Починає працювати вентилятор внутрішнього блока.

→ Індикація «©» (ОЧІКУВАННЯ) зникає.

Режим «ВИСУШУВАННЯ»

• Коли температура у приміщенні досягне встановленого рівня, зовнішній блок автоматично повторюватиме цикл увімкнення і вимкнення.
• Коли температура у приміщенні наближається до встановленого рівня, швидкість вентилятора автоматично зміниться на «бриз» (легкий вітерець).

■Якщо під час роботи пристрою стався збій живлення

Блок автоматично відновить роботу. Будуть використовуватися робочі настройки, які діяли до збою живлення.

ЗАУВАЖЕННЯ

Наклейка (прикріплюється на кришку коробки електричних компонентів)

Даний кондиціонер включає в себе біоцидний продукт.

Іонізоване повітря, що генерується пристроєм, вбудованим в кондиціонер, винищує бактерії і віруси в повітрі і на поверхнях, а також

перешкоджає зростанню плісняви на поверхнях.

Активні речовини: вільні радикали, які утворюються на місці експлуатації з навколишнього повітря та води

English Русский	Українська	В.Indonesia
4-Way Cassette 60 × 60(Type Y3)	4-сторонний кассетный 60 × 60(Tип Y3)	4-стороння касета 60 × 60(тип Y3)	Kaset 4-Arah 60 × 60(Tipe Y3)
Model Name	Наименование модели	Назва моделі	Nama Model
Power Source	Источник питания	Джерело живлення	Sumber Daya
Cooling Capacity	Мощность охлаждения	Потужність охолодження	Kapasitas Pendinginan
Sensible Явная	Відчутне	Terasа
Latent Скрытая Приховане	Laten
Heating Capacity	Мощность обогрева	Потужність обігріву	Kapasitas Pemanasan
Cooling electric power input	Потребляемая электрическая мощность для охлаждения	Вхідна потужність для охолодження	Input daya listrik pendinginan
Heating electric power input	Потребляемая электрическая мощность для обогрева	Вхідна потужність для обігріву	Input daya listrik pemasanan
Sound pressure level(High/Medium/Low)	Уровень звукового давления(Высокий/Средний/Низкий)	Рівень звукового тиску(високий/середній/низький)	Tingkat tekanan suara(Tinggi/Sedang/Rendah)
Sound power level(High/Medium/Low)	Уровень звуковой мощности(Высокий/Средний/Низкий)	Рівень звукової потужності(високий/середній/низький)	Tingkat kekuatan suara(Tinggi/Sedang/Rendah)
In the case of nanoe ^TM X “OFF”	В случае nanoe ^TM X «ВЫКЛ»	У разі, якщо nanoe ^TM X «ВИМК»	Untuk nanoe ^TM X “OFF”

Інформація для користувачів в Україна

Уповноважений Представник: ТОВ «ПАНАСОНІК УКРАЇНА ЛТД» вул. Васильківська, 30, м. Київ 03022, Україна

India Only

(Українська) • Інформація про продукт

Якщо у вас виникли проблеми або запитання щодо вашого кондиціонера, вам знадобиться наступна інформація. Номер моделі та серійні номери вказані на табличці з технічними даними.

(Українська) Номер моделі / Серійний номер / Дата придбання / Адреса дилера / Номер телефону

(B.Indonesia) No. Model / No. Seri / Tanggal pembelian / Alamat dealer / Nomor telepon
