Caractéristiques	Détails
Type de produit	Extension audio/vidéo
Connectivité	HDMI, audio analogique
Résolution maximale	4K à 60 Hz
Distance de transmission	Jusqu'à 30 mètres
Alimentation	Alimentation externe requise
Utilisation	Idéal pour les présentations, les installations multimédia et les systèmes de divertissement à domicile
Maintenance	Nettoyer régulièrement les ports et les câbles, vérifier les connexions
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles certifiés
Informations générales	Compatible avec la plupart des appareils HDMI, garantie constructeur incluse

FOIRE AUX QUESTIONS - DS55523 Digitus

Comment connecter le Digitus DS55523 à mon téléviseur ?

Pour connecter le Digitus DS55523 à votre téléviseur, utilisez un câble HDMI pour relier le port HDMI du DS55523 au port HDMI de votre téléviseur. Assurez-vous que le téléviseur est réglé sur le bon canal HDMI.

Le son ne sort pas lorsque je connecte le DS55523 à mes haut-parleurs.

Vérifiez que les haut-parleurs sont correctement connectés au DS55523 et que le volume est réglé correctement. Assurez-vous également que le DS55523 est sélectionné comme source audio dans les paramètres de votre appareil.

Pourquoi l'image est-elle floue ou pixelisée ?

Une image floue ou pixelisée peut être due à un câble HDMI de mauvaise qualité ou à une résolution inappropriée. Essayez d'utiliser un câble HDMI certifié et vérifiez les paramètres de résolution de votre appareil.

Le DS55523 est-il compatible avec tous les appareils ?

Le Digitus DS55523 est compatible avec la plupart des appareils utilisant une connexion HDMI. Cependant, il est recommandé de vérifier la compatibilité spécifique avec votre appareil avant d'effectuer une connexion.

Comment réinitialiser le Digitus DS55523 ?

Pour réinitialiser le Digitus DS55523, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

Comment savoir si le DS55523 est alimenté ?

Le Digitus DS55523 dispose d'un indicateur LED qui s'allume lorsque l'appareil est sous tension. Si l'indicateur LED ne s'allume pas, vérifiez la connexion à l'alimentation.

Puis-je utiliser le DS55523 avec des appareils 4K ?

Oui, le Digitus DS55523 prend en charge les résolutions jusqu'à 4K, tant que les appareils connectés sont également compatibles avec cette résolution.

Que faire si le DS55523 ne détecte pas mon appareil ?

Assurez-vous que tous les câbles sont correctement connectés et essayez de redémarrer vos appareils. Si le problème persiste, essayez un autre port HDMI ou un autre câble.

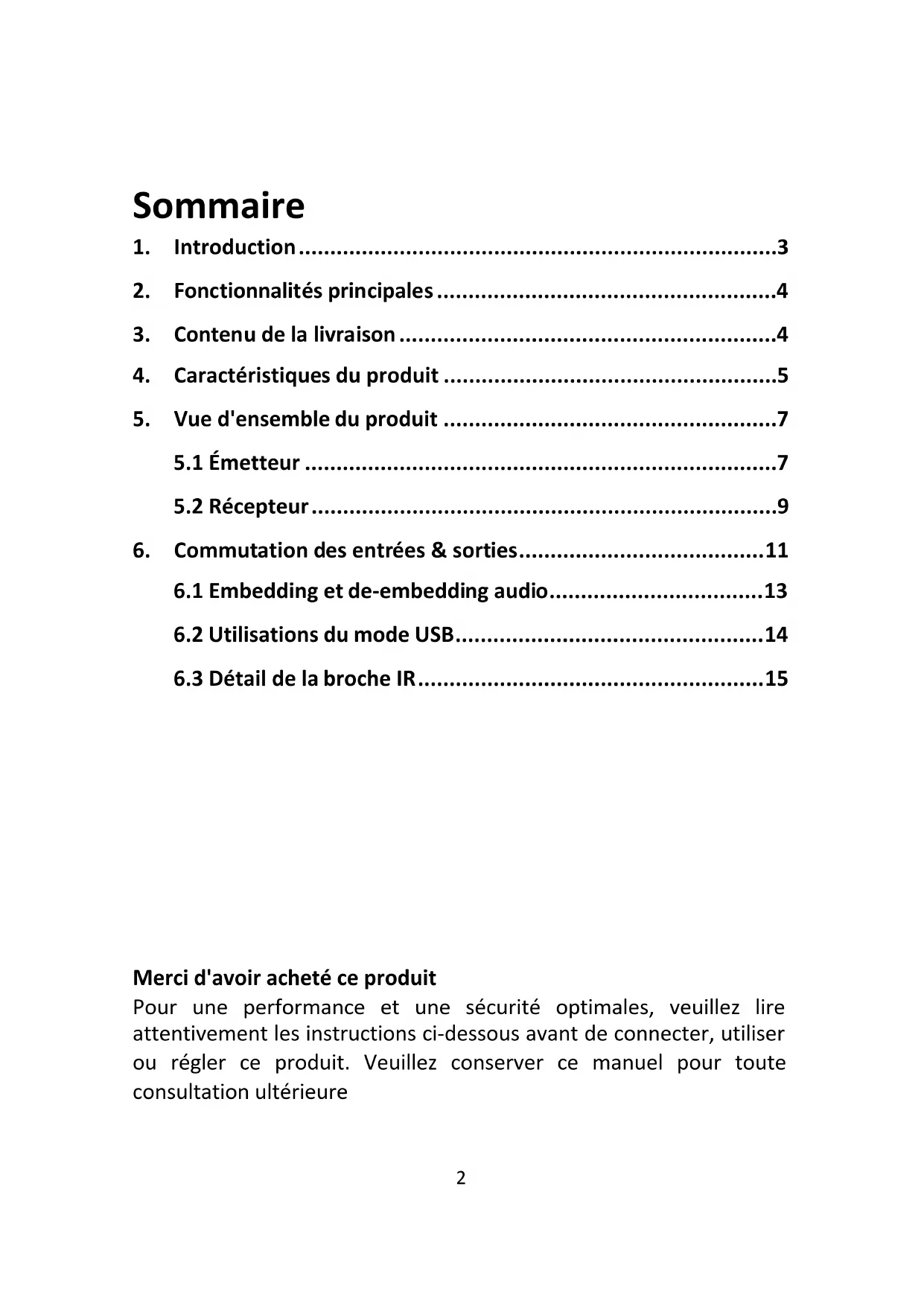

MODE D'EMPLOI DS55523 Digitus

2. Fonctionnalités principales ...................................................... 4

3. Contenu de la livraison ............................................................ 4

4. Caractéristiques du produit ..................................................... 5

5. Vue d'ensemble du produit ..................................................... 7

Merci d'avoir acheté ce produit Pour une performance et une sécurité optimales, veuillez lire attentivement les instructions ci-dessous avant de connecter, utiliser ou régler ce produit. Veuillez conserver ce manuel pour toute consultation ultérieure3 Recommandation d'un dispositif de protection contre les surtensions Ce produit contient des composants électriques fragiles qui peuvent être endommagés par des surtensions, des chocs électriques, des éclairs, etc. L'utilisation de systèmes de protection contre les surtensions est fortement recommandée afin de protéger et de prolonger la durée de vie de votre équipement.

Le kit d'extension DIGITUS® HDMI HDBaseT™ 3.0 permet de transmettre des signaux AV non compressés en 4K/60Hz, 4:4:4 à 18 Go/s sur une distance de 100 m via des câbles Cat. 6a (ou ultérieurs). L'émetteur et le récepteur disposent de deux ports USB A « Device » et d’un port USB B « Host ». Cela permet de connecter des dispositifs USB, par exemple pour KVM, des périphériques de données USB, etc., aux deux extrémités et de les raccorder au PC. Les deux appareils peuvent être commutés entre les modes « Host » et « Device » à l'aide d'un commutateur DPI. Le système permet la transmission bidirectionnelle de PoC (Power over Cable) et d'IR. Les deux appareils peuvent être contrôlés séparément via RS232. Le découplage audio stéréo analogique est également disponible. Une autre fonctionnalité impressionnante est la compatibilité polyvalente eARC/ARC, qui permet de connecter à la fois les nouveaux et les anciens appareils audio tels que les AVR (Audio Video Receiver). Deux modes (ARC, S/PDIF) sont disponibles, qui peuvent également être basculés de l'un à l'autre très facilement à l'aide d'un commutateur.4

2. Fonctionnalités principales

4. Distance de transmission jusqu'à 100 m via des câbles Cat.

5. 2 ports USB A 2.0 sur chaque appareil pour la fonction KVM

(clavier, souris, webcam), la connexion de périphériques de stockage de données USB, etc.

6. Fonction eARC/ARC

7. PoC (Power over Cable) – seul un appareil nécessite une

9. 1 x port réseau RJ45 (Gigabit Ethernet) sur chaque appareil

10. 1 x boucle de sortie HDMI vers l’émetteur

3. Contenu de la livraison

• 1 x câble récepteur IR (1,5 m)

• 1 x bloc d'alimentation (24 VCC / 1 A, 1,5 m)

• 2 x connecteur Phoenix 3 broches

• 1 x matériel de montage

• 1 x manuel utilisateur5

4. Caractéristiques du produit

1. Technologie HDBaseT™ 3.0

2. Prise en charge de la fonction eARC/ARC (le son est renvoyé sur

la connexion HDMI IN, la connexion HDMI OUT – uniquement l’audio – et la connexion SPDIF OUT de l'émetteur)

seul un appareil nécessite une alimentation externe

5. Connexions de l'unité émettrice :

1 x entrée HDMI (4K/60Hz) avec eARC/ARC – connexion pour la source du signal, 1 x sortie HDMI (loop out) – sortie AV pour la télévision ou seulement sortie audio 2 x port USB A 2.0 pour la fonction KVM (clavier, souris, webcam), la connexion de périphériques de stockage de données USB, etc. 1 x port USB B – connexion au PC hôte pour utiliser la fonctionnalité KVM 1 x sortie RJ45 (HDBaseT™ 3.0) – raccordement du câble réseau Cat. 1 x port réseau RJ45 (Gigabit Ethernet) 1 x port de communication série RS232 (Phoenix 3 broches) 1 x sortie Toslink™ (S/PDIF) 1 x port audio 3,5 mm (L/R, entrée/sortie) 1 x entrée IR, 1 x sortie IR 1 x port d’alimentation (24 VCC / 1 A), connecteur à vis – raccordement de l’adaptateur secteur 1 x port Micro USB – mise à jour du système / maintenance à distance 3 x commutateur, 1 x bouton de sélection 5 x voyant d’état (LED)6

6. Connexions de l’unité réceptrice :

1 x sortie HDMI (eARC, ARC) – sortie AV pour la télévision avec eARC, ARC 1 x entrée RJ45 (HDBaseT™ 3.0) – raccordement du câble réseau Cat. 2 x port USB A 2.0 pour la fonction KVM (clavier, souris, webcam), la connexion de périphériques de stockage de données USB, etc. 1 x port USB B – connexion au PC hôte pour utiliser la fonctionnalité KVM 1 x port réseau RJ45 (Gigabit Ethernet) 1 x port de communication série RS232 (Phoenix 3 broches) 1 x entrée Toslink™ (SPDIF) 1 x port audio 3,5 mm (L/R, sortie) 1 x entrée IR, 1 x sortie IR 1 x port Micro USB – mise à jour du système / maintenance à distance 1 x port d’alimentation (24 VCC / 1 A), connecteur à vis – raccordement de l’adaptateur secteur 1 x commutateur, 1 x bouton de sélection 5 x voyant d’état (LED)

8. Convient pour un montage mural

9. Température de service : 0 – 40 °C

12. Poids: Émetteur 425 g, récepteur 437 g

5. Vue d'ensemble du produit

Bouton « SELECT » Permet de basculer entre le mode ARC et le mode SPDIF Commutateur

Basculé vers la gauche, le port L/R IN/OUT devient le port embedding audio Basculé vers la droite, le port L/R IN/OUT devient le port de-embedding audio Commutateur LOOP OUT/ AUDIO ONLY Basculé vers la gauche (LOOP OUT), le port HDMI OUT devient le port loop out pour le port HDMI IN Basculé vers la droite (AUDIO ONLY), le port HDMI OUT affiche un écran noir 720p, et l'audio est fourni par ARC ou SPDIF Commutateur HOST/DEVICE USB Basculé vers la gauche (HOST), le mode USB HOST est activé Basculé vers la droite (DEVICE), le mode USB DEVICE est activé8

USB 2.0 Type B Port hôte d'extension USB connecté au PC

SERVICE Port mis à jour firmware

USB 2.0 Type A Deux ports pour périphériques USB, permettant de connecter un disque dur, une souris ou un clavier 6 HDMI IN Port d'entrée du signal HDMI, connecté au périphérique source du signal, supportant l'amplificateur EARC/ARC 7 HDMI OUT Port de sortie loop out du signal HDMI, il peut soit être un port LOOP OUT ou AUDIO ONLY grâce au commutateur

Port embedding/de-embedding audio Il peut être utilisé pour l’embedding/de- embedding audio via le commutateur L/R IN/OUT 9 RS-232 Port série RS-232, utilisé pour la transmission des commandes du port série 10 Alimentation Port d'entrée de l'alimentation électrique 24 VCC / 1 A Veuillez noter que l’extenseur supporte la fonction PoC, ce qui signifie que l'émetteur ou le récepteur est alimenté par l'adaptateur 24 V / 1 A, l'autre n'a pas besoin d'alimentation.9

LAN Port réseau 1G HDBT OUT Port réseau 10G, connecté au port HDBT IN du récepteur avec un câble Cat. 6a/7 Il est utilisé pour la transmission de divers signaux

SPDIF OUT Port de sortie optique

IR IN Port d'entrée du signal IR, connecté au câble IR du récepteur IR OUT Port de sortie du signal IR, connecté au câble du blaster IR

Bouton « SELECT » Permet de basculer entre le mode ARC et le mode SPDIF Commutateur HOST/DEVICE USB Basculé vers la gauche (HOST), le mode USB HOST est activé Basculé vers la droite (DEVICE), le mode USB DEVICE est activé10

USB 2.0 Type B Port hôte d'extension USB connecté au PC

SERVICE Port mis à jour firmware

USB 2.0 Type A Deux ports pour périphériques USB, permettant de connecter un disque dur, une souris ou un clavier 6 HDMI OUT Port de sortie loop out du signal HDMI, il peut soit être un port LOOP OUT ou AUDIO ONLY grâce au commutateur

Port embedding/de-embedding audio Il peut être utilisé pour l’embedding/ de-embedding audio via le commutateur

8 RS-232 Port série RS-232, utilisé pour la transmission des commandes du port série 9 Alimentation Port d'entrée de l'alimentation électrique 24 VCC / 1 A Veuillez noter que l’extenseur supporte la fonction PoC, ce qui signifie que l'émetteur ou le récepteur est alimenté par l'adaptateur 24 V / 1 A, l'autre n'a pas besoin d'alimentation.

LAN Port réseau 1G HDBT OUT Port réseau 10G, connecté au port HDBT IN du récepteur avec un câble Cat. 6a/7 Il est utilisé pour la transmission de divers signaux

SPDIF OUT Port de sortie optique11

IR IN Port d'entrée du signal IR, connecté au câble IR du récepteur IR OUT Port de sortie du signal IR, connecté au câble du blaster IR

6. Commutation des entrées & sorties

L’Extenseur peut passer en mode ARC/SPDIF en appuyant sur le bouton SELECT sur le panneau avant de l'émetteur et du récepteur. Le port HDMI OUT de l’émetteur peut soit être un port LOOP OUT ou AUDIO ONLY en utilisant le commutateur LOOP OUT/AUDIO ONLY. Le routage des entrées et des sorties est différent en fonction des différentes situations. Comme le montre le diagramme ci-dessous : Situation 1 : Réglez l’Extenseur sur le mode SPDIF. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la droite, le port HDMI OUT de l'émetteur est réglé sur AUDIO ONLY.

Situation 2 : Réglez l’Extenseur sur le mode SPDIF. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la gauche, le port HDMI OUT de l'émetteur est réglé sur LOOP OUT.12 Situation 3 : Réglez l’Extenseur sur le mode ARC. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la droite, le port HDMI OUT de l'émetteur est réglé sur AUDIO ONLY.

Situation 4 : Réglez l’Extenseur sur le mode ARC. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la gauche, le port HDMI OUT de l'émetteur est réglé sur LOOP OUT.

Situation 5 : Réglez l’Extenseur sur le mode eARC. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la droite, le port HDMI OUT de l'émetteur est réglé sur AUDIO ONLY.13 Situation 6 : Réglez l’Extenseur sur le mode eARC. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la gauche, le port HDMI OUT de l'émetteur est réglé sur LOOP OUT.

Remarque : En mode eARC, le port SPDIF OUT peut seulement émettre l'audio jusqu’au 5.1

6.1 Embedding et de-embedding audio

L’émetteur prend en charge l’embedding et le de-embedding audio. Le port L/R IN/OUT peut être utilisé pour l’embedding ou le de-embedding audio via le commutateur L/R IN/OUT Embedding audio TX Lorsque le commutateur L/R IN/OUT est basculé sur la gauche. L'audio provenant d'un appareil audio externe sera intégré au port L/R IN/OUT. De-embedding audio TX Lorsque le commutateur L/R IN/OUT est basculé sur la droite. Le port L/R IN/OUT sortira l'audio de-embedded du port HDMI IN.14

6.2 Utilisations du mode USB

L’Extenseur prend en charge la norme USB 2.0, et Host/Device est configurable. Mode 1 : Transmission USB de TX vers RX Basculez le commutateur USB HOST/DEVICE sur la gauche, puis éteignez et redémarrez l'émetteur pour passer en mode USB Host. Dans le même temps, basculez le commutateur USB DEVICE/HOST sur la gauche, puis éteignez et redémarrez le récepteur pour passer en mode USB Device.

Mode 2 : Transmission USB de RX vers TX Basculez le commutateur USB HOST/DEVICE sur la droite, puis éteignez et redémarrez l'émetteur pour passer en mode USB Device. Dans le même temps, basculez le commutateur USB DEVICE/HOST sur la droite, puis éteignez et redémarrez le récepteur pour passer en mode USB Device.15

6.3 Détail de la broche IR

Définition des broches du récepteur IR et du blaster comme indiqué ci-dessous

Remarque : Lorsque l'angle entre le récepteur IR et la télécommande est de ±45°C, la distance de transmission est de 0-5 mètres, lorsque l'angle entre le récepteur IR et la télécommande est de ±90°C, la distance de transmission est de 0-8 mètres.16 Avertissement Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI® sont des marques commerciales déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

ASSMANN Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH
