DS55123 - Extension audio/video Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extension audio/video - Rallonge HDMI 4K via CAT/IP (récepteur)
Marque	Digitus
Modèle	DS55123
Dimensions (L x P x H)	107,3 x 94 x 23,7 mm
Poids	167 g (récepteur)
Couleur	Noir
Alimentation	5 V CC / 2 A
Consommation électrique	4 W (récepteur)
Résolutions supportées	480i/p, 576i/p, 720p, 1080i/p, 4K2K (24/25/30 Hz)
Distance de transmission maximale	120 m (Cat 6), 100 m (Cat5e), 80 m (Cat5)
Câble réseau requis	UTP/STP Cat5/5e/6
Protocole de transport	HDbitT
Compatibilité HDMI	HDMI 1.4, HDCP 1.4
Signal IR	20 à 60 kHz
Température de fonctionnement	0 à 60 °C
Contenu de l'emballage	1 récepteur, 1 guide d'utilisation, 1 câble IR, 1 adaptateur secteur 5 V/2 A
Fonctions principales	Rallonge HDMI via IP, support IR, connexion point à point ou via switch, jusqu'à 253 récepteurs
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Utiliser uniquement une alimentation 5 V CC. Ne pas exposer à l'humidité. Ne pas ouvrir ni réparer sans professionnel.
Pièces détachées et réparabilité	Contacter le fabricant (Assmann Electronic GmbH) pour les pièces détachées et réparations.
Informations générales	Produit de classe A. Déclaration de conformité disponible sur demande. Fabricant : Assmann Electronic GmbH, Allemagne.

FOIRE AUX QUESTIONS - DS55123 Digitus

Que faire si l'écran affiche « En attente de connexion » ?

Vérifiez que l'alimentation de l'émetteur (TX) et du commutateur (le cas échéant) est branchée, et assurez-vous que tous les câbles sont correctement connectés.

Que faire si l'écran affiche « Veuillez vérifier le signal d'entrée TX » ?

1) Vérifiez que la source HDMI envoie bien un signal. 2) Connectez directement la source au téléviseur pour tester. Si cela fonctionne, rebranchez le câble HDMI sur l'émetteur et réessayez.

L'écran est noir avec une source 4K, que faire ?

Assurez-vous que votre téléviseur et votre câble HDMI prennent en charge la norme HDMI 1.4, nécessaire pour la 4K à 30 Hz.

L'affichage est instable ou saccadé, comment résoudre ?

1) Vérifiez que la longueur du câble réseau entre l'émetteur et le commutateur, et entre le commutateur et le récepteur, ne dépasse pas la distance maximale. 2) Appuyez sur le bouton de réinitialisation sur l'émetteur ou le récepteur pour réinitialiser la connexion.

Quelle est la distance maximale de transmission ?

La distance maximale est de 120 mètres avec un câble Cat 6 pour une résolution 1080p. Avec Cat5e, elle est de 100 m, et avec Cat5, de 80 m.

Puis-je connecter plusieurs récepteurs à un seul émetteur ?

Oui, en utilisant un commutateur réseau/routeur, jusqu'à 253 récepteurs peuvent être connectés à un seul émetteur.

Ce récepteur est-il compatible avec un switch réseau ?

Oui, vous pouvez connecter l'émetteur et le récepteur via un commutateur réseau/routeur pour étendre la portée ou créer une distribution multipoint.

Quel type de câble réseau utiliser ?

Utilisez un câble UTP/STP Cat5, Cat5e ou Cat6 pour des performances optimales.

Le récepteur prend-il en charge le retour IR ?

Oui, le récepteur dispose d'une entrée IR pour connecter un câble de récepteur IR, permettant de contrôler la source à distance.

Quelle est la consommation électrique du récepteur ?

Le récepteur consomme 4 W. Utilisez l'adaptateur secteur 5 V / 2 A fourni.

MODE D'EMPLOI DS55123 Digitus

Rallonge HDMI 4K via CAT/IP (récepteur)

Mode d'emploi

DS-55123 Rev. 2

Introduction

Ceci est un récepteur HDMI pour la rallonge HDMI sur IP Digitus® (DS-55122). Il peut également être utilisé avec un répartiteur-rallonge HDMI Digitus® 4K, 1x8 (DS-55304). La rallonge (DS-55122) accroît la portée du signal HDMI jusqu'à 120 mètres via un cable réseau Cat 6 et prend en charge une résolution 4K2K/30 Hz avec un cable de(retour IR.

Consignes de sécurité importantes

Lisez les consignes de sécurité ci-dessous avant l'installation et l'utilisation du produit :

1. Respectez toutes les mises en garde et tous les averisations contenus dans ce manuel.
2. N'exposez pas l'unité à la pluie, l'humidité et autres liquides.
3. N'introduisez:aucun objet dans l'appareil.
4. N'ouvre pas ne réparez pas cet apparéil sans l'aide d'un professionnel.
5. N'obstruez pas les ouvertures de ventilation pour éviter tout dommage dû à la surchauffe du produit.
6. Coupez l'alimentation et assurez-vous que l'environnement est sur avant l'installation.
7. Ne branchez/débranchez pas les cables réseau et les cables IR lorsqu'ils sont utilisés pour éviter de les endommager.
8. Utilisez une alimentation 5 V CC uniquement. Vérifiez que les specifications sont respectées si vous utilisez des adaptateurs CC tiers.

Contenu de l'emballage

1 x Récepteur (Rx) pour RALLONGE HDMI

1 x Guide d'utilisation

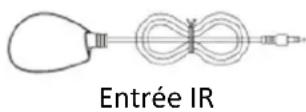

1 x Câble de rallonge IR pour le récepteur

1 × 5 ~V CC / 2 ~A

Specification

Éléments	Spécifications
Signal HDMI	HDMI1.4, compatible avec HDCP1.4
Protocole de transport	HDbitT
Résolutions prises en charge	480i à 60 Hz, 480p à 60 Hz, 576i à 50 Hz, 576p à 50 Hz, 720p à 50/60 Hz, 1080i à 50/60 Hz, 1080p à 50/60 Hz, 4K2K à 24/25/30 Hz
Câble réseau	UTP/STP Cat5/5e/6
Distance de transmission	Distance de transmission maximale de 120 mètres pour 1080p 60 Hz Full HD sur un seul cable CAT6
Signal IR	Prend en charge les dispositifs IR de 20 à 60 kHz
Température Ambiente	De 0 °C à 60 °C
Alimentation électrique	5 V CC/2 A
Consommation électrique	Récepteur (RX) : 4 W
Dimensions	2 x 107,3 (L) x 94 (P) x 23,7 (H) mm
Poids	Récepteur (RX) : 167 g
Couleur	Noir

Conditions d'installation requises

1. Appareil source HDMI
2. Dispositif d'affichage HDMI avec port HDMI.
3. Câble réseau : Câbles réseau CAT 5/5E/6
4. Distance de transmission :

CAT 5 - 80 m/CAT 5E - 100 m/CAT 6 - 120 m

Description des boîtiers

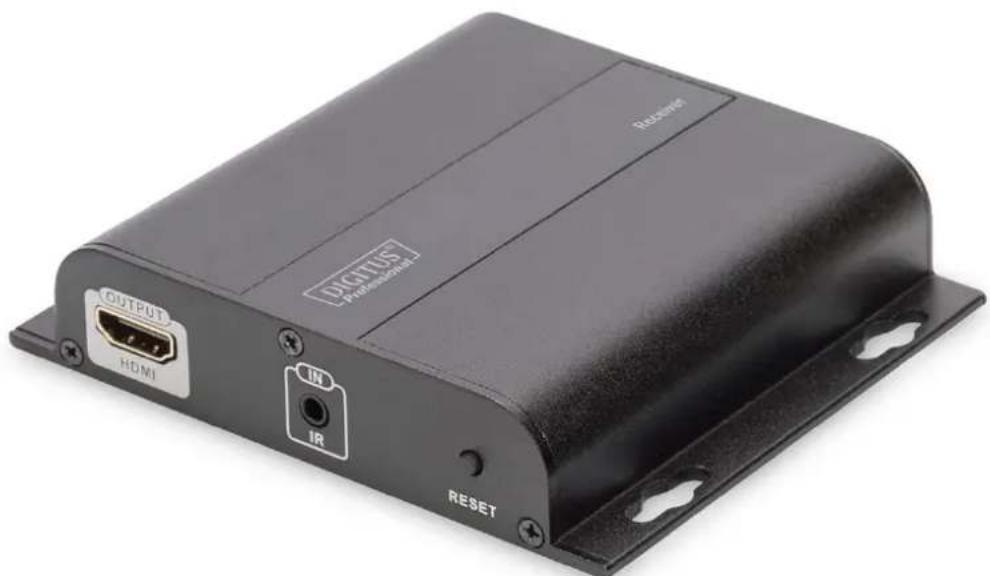

1. Rallonge HDMI RX (Récepteur)

① Sortie du signal HDMI
② Entrée de signal IR pour raccorder un cable de rallonge de récepteur IR
③ Réinitialisation
④ Témoin d'alimentation

⑤ Alimentation électrique (5 V CC)
⑥ Voyant de transmission de données
⑦ Voyant de liaison reseau
⑧ Entrée de signal HDbitT

Installation

2. Connexions

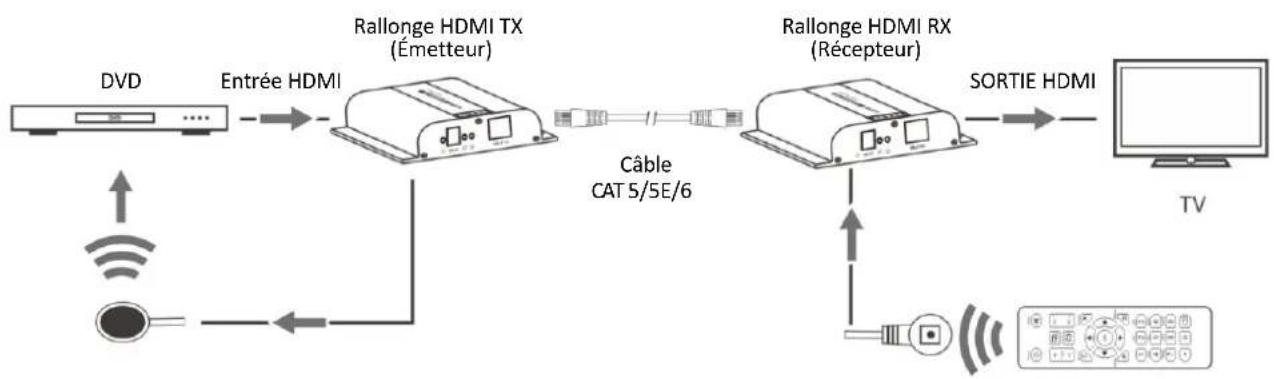

2.1. Connexion point à point :

Distance de transmission maximale de 120 metres sur un seul cable CAT 6 (un cable de haute qualité peut atteindre 150 metres).

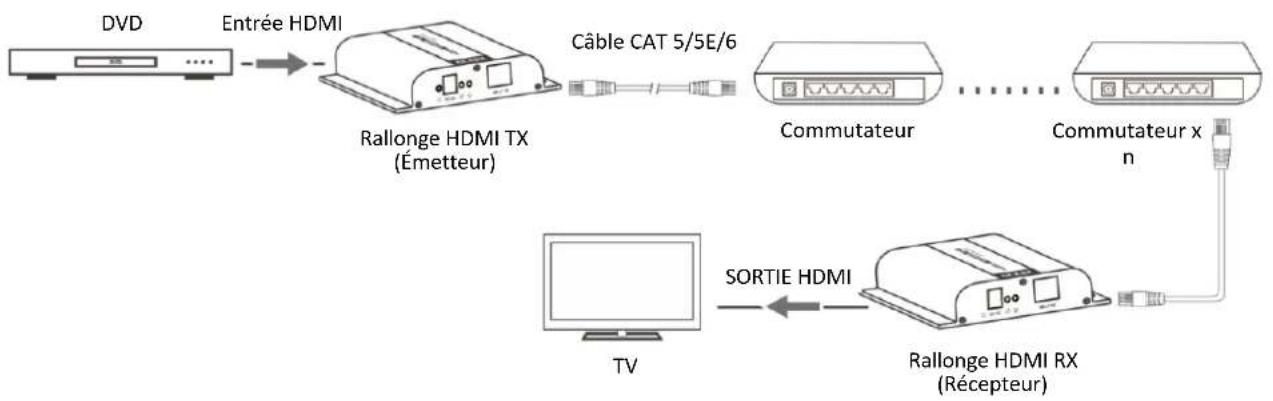

2.2. Connexion à un commutateur réseau/routeur :

En utilisant un commutateur réseau/routeur/repéteur, vous pouvez obtenir une rallonge illimitée.

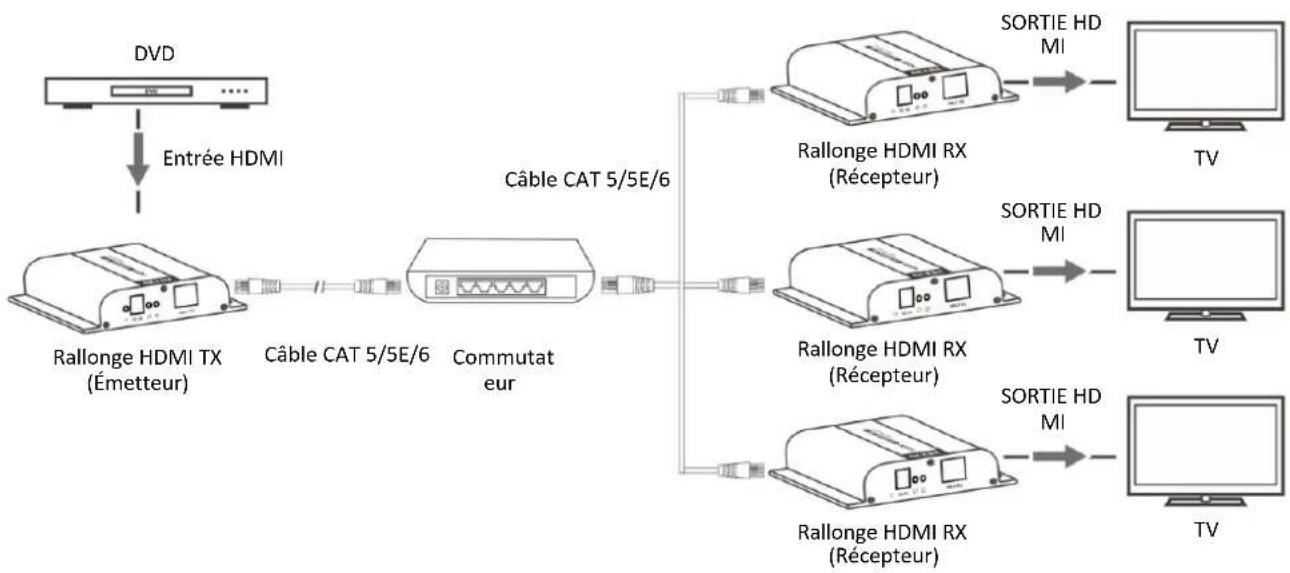

2.3. Connexion un vers plusieurs:

En utilisant un commutateur réseau/routeur, un émetteur peut communiquer avec plusieurs récepteurs (jusqu'à 253)

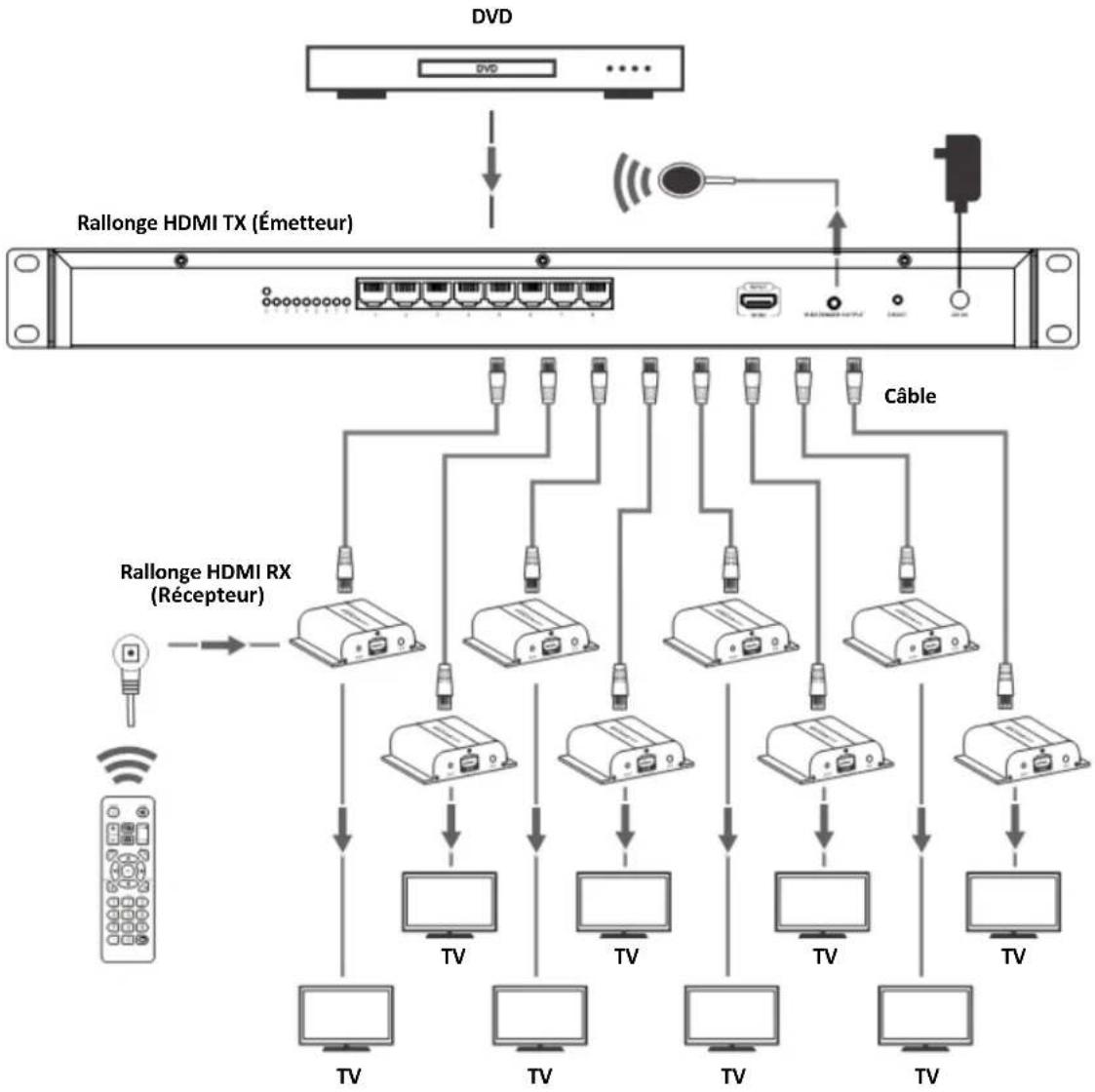

2.4. Connexion pour répartiteur-rallonge 1x8 (seulement pour DS-55304)

FAQ (questions féquement posées)

Q: L'écran affiche « En attente de connexion » dans le coin de droite ?

R: Veuillez vérifier que l'alimentation de l'émetteur (TX) et du commutateur (le cas échéant) est connectée, et assurez-vous que les câbles sont bien branchés.

Q: L'écran affiche « Veuillez vérifier le signal d'entrée TX »?

R: 1) Veuillez vérifier qu'il y a un signal d'entrée dans l'émetteur.

2) Essayez de connecter la source du signal directement au dispositif d'affichage pour voir si l'appareil source transmet un signal, ou bien changez la source du signal, rebranchez le cable HDMI et réessayez.

Q: Lorsque you lisez une source 4Kx2K, l'écran est noir et n'afficheaucun contenu?

R: Assurez-vous que le télévisuer et le cable HDMI prennent en charge la norme HDMI 1.4

Q: L'affichage n'est pas fluide ou stable?

R: 1) Veuillez vérifier la longueur du cable entre l'émetteur et le commutateur et entre le commutateur et le récepteur et assurez-vous que la connexion entre chaque niveau est dans la plage requise.

2) Cliquez sur le bouton « réinitialisation » sur la façon de l'émetteur/recepteur, réinitialisez-le et reconnectectez-le.

Il s'agit d'un produit de Classe A. Cet apparéil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures déquates.

Par la presente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Ludenscheid

Germany

CE
