Intitulé	Description
Type de produit	Extension audio/vidéo
Connectivité	HDMI, audio analogique
Résolution vidéo supportée	Jusqu'à 4K à 60Hz
Distance de transmission	Jusqu'à 30 mètres
Alimentation	Alimentation externe requise
Utilisation recommandée	Idéal pour les installations de home cinéma, présentations professionnelles
Maintenance	Nettoyer régulièrement les ports, vérifier les câbles pour éviter les dégradations
Sécurité	Éviter l'exposition à l'humidité, utiliser dans un environnement ventilé
Compatibilité	Compatible avec la plupart des appareils HDMI
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - DS55500 Digitus

Comment connecter le Digitus DS55500 à ma source audio/vidéo ?

Pour connecter le Digitus DS55500, utilisez un câble HDMI pour relier votre source audio/vidéo à l'entrée HDMI de l'extension. Ensuite, connectez la sortie HDMI à votre écran ou projecteur.

Quelle est la résolution maximale supportée par le Digitus DS55500 ?

Le Digitus DS55500 supporte une résolution maximale de 4K (3840 x 2160) à 60 Hz.

Le Digitus DS55500 fonctionne-t-il avec des appareils non-HDMI ?

Non, le Digitus DS55500 est conçu pour fonctionner uniquement avec des appareils équipés de ports HDMI.

Y a-t-il un logiciel à installer pour utiliser le Digitus DS55500 ?

Non, le Digitus DS55500 est un dispositif plug-and-play et ne nécessite aucun logiciel supplémentaire pour fonctionner.

Comment résoudre les problèmes de son avec le Digitus DS55500 ?

Vérifiez que le câble HDMI est correctement connecté et que le volume de votre appareil source est activé. Assurez-vous également que votre écran ou haut-parleur est réglé sur la bonne source d'entrée.

Le Digitus DS55500 supporte-t-il le son surround ?

Oui, le Digitus DS55500 prend en charge le son surround jusqu'à 7.1 canaux via HDMI.

Que faire si l'image est floue ou pixelisée ?

Assurez-vous que le câble HDMI est en bon état et qu'il est correctement branché. Essayez de débrancher et de rebrancher le câble ou d'utiliser un autre câble HDMI.

Le Digitus DS55500 nécessite-t-il une alimentation externe ?

Non, le Digitus DS55500 est alimenté par le port HDMI de l'appareil source et ne nécessite pas d'alimentation externe.

Comment réinitialiser le Digitus DS55500 ?

Débranchez l'appareil de l'alimentation HDMI et rebranchez-le après quelques secondes pour le réinitialiser.

Le Digitus DS55500 est-il compatible avec les appareils 3D ?

Oui, le Digitus DS55500 est compatible avec les appareils 3D, tant que les appareils source et écran supportent la technologie 3D.

MODE D'EMPLOI DS55500 Digitus

Guide d'installation rapide

DS-55500 Rev.3

Table des matieres

1. Introduction 3
2. Caractéristiques 3
3. Contenu de l'emballage 4
4. Specification 4
5. Description Des Panneaux 5
6. Connexions 7
7. Conditions d'installation requises 7
8. Dépannage 8

Consignes de sécurité importantes:

Lisez les consignes de sécurité ci-dessous avant l'installation et l'utilisation du produit:

• Respectez toutes les mises en garde et tous les avertissements contenus dans ce manuel.
• N'exposez pas l'unité à la pluie, l'humidité et autres liquides.
  N'introduisezeldomobjectdansl'appareil.
• N'ouvre pas ne réparez pas cet apparéil sans l'aide d'un professionnel.

• N'obstruez pas les ouvertures de ventilation pour éviter tout dommage dû à la surchauffe du produit.

• Coupe l'alimentation et assurez-vous que l'environnement est sur avant l'installation.

• Ne branchez/débranchez pas les cables connectés pendant l'utilisation.
• Vérifiez que les specifications sont respectées si vous utilisez des adaptateurs CC tiers.

1. Introduction

Le kit de rallonge 4K Digitus, HDBase™, offre une solution de rallonge allant jusqu'à 70 m pour les exigences maximales - aussi bien pour les représentations graphiques à haute résolution que pour la fluidité maximale de la lecture video. Il transmet des signaux video et audio numériques sur une distance maximale allant jusqu'à 70 m. Les contenus 4K peuvent être transmis sur une distance allant jusqu'à 40 m grâce à l'utilisation d'un cable réseau CAT 6. Il comprend un émetteur et une unité de réception. Deux unités infrarouges bidirectionnelles (émetteur, récepteur), permettant de télécommander la source émettrice connectée, sont également fournies.

2. Caractéristiques

• Prolonge la longueur maximale du cable HDMI jusqu'à 70 m, un simple branchement par cable réseau suffit entre l'unité d'émission et l'unité de réception
• Prolonge les contenus video 4K jusqu'à 40 m grâce à un cable CAT 6
• Permet une répartition simple et rapide des signaux audio HDMI - placez vos écrons où vous le souhaitez
• Prise en charge 4K2K (30 Hz), définition 4 096 x 2 160 pixels
  Utilise la technologie HDBaseT™ 1.0

3. Contenu de l'emballage

1 extender HDMI, émetteur
1 extender HDMI, récepteur
2 bloc d'alimentation: 12 V/2 A CC
1 émetteur IR
1 récepteur IR
- 2 produits de fixation et vis incluses
1 mode d'emploi

4. Specification

Éléments	Spécifications
Rallonge HDBaseT™ 70 m
Signal HDMI	4K x 2K, compatible avec HDCP, prend en charge CEC et profondeur de couleur 24 bits
Résolutions prises en charge	480i/480P/576i/576P/720P/1080i/1080P/3D/4Kx2K
Audio	LPCM, DTS Digital, Dolby Digital
Câble réseau	CAT5E/CAT6/CAT6A/CAT7
Distance de transmission	CAT5E/ CAT6	60 m	Jusqu'à 1080P@60Hz 36 bpp
		35 m	Formats vidéo 1080p@60Hz 48bpp, 1080p@60Hz 3D, 4Kx2K@30Hz/60Hz
	CAT6A/ CAT7	70 m	Jusqu'à 1080P@60Hz 36 bpp
		40 m	Formats vidéo 1080p@60Hz 48bpp, 1080p@60Hz 3D, 4Kx2K@30Hz/60Hz
IR pass-back	Prise en charge des appareils à fréquence 20 ~ 60 kHz et la transmission IR bidirectionnelle
Alimentation	2 x 12 VCC/1 A
Consommatio n électrique	< 8 W
Dimensions du produit	2 x 98,5 (L) x 66,5 (P) x 23 (H) mm
Matériau du boîtier	Métal
Couleur	noir

5. Description Des Panneaux

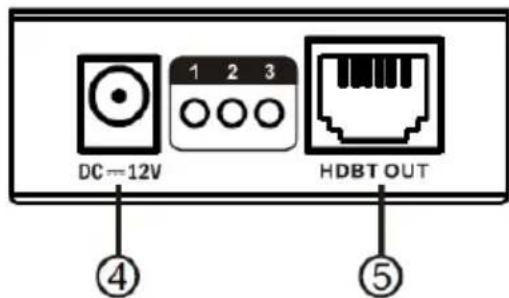

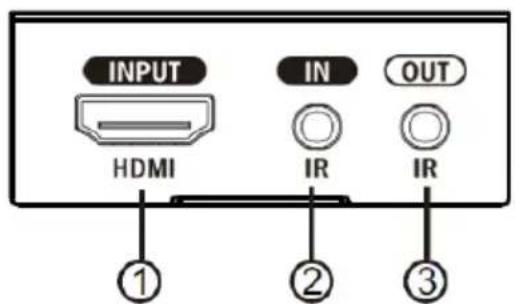

Émetteur DMI à HDBaseT™

① Entrée HDMI: Entrée de signal HDMI pour la connexion avec un appareil source HDMI.
② Entrée IR: Entrée de signal IR pour raccorder un cable de rallonge de récepteur IR.
③ Sortie IR: Sortie de signal IR pour la connexion du cable derallonge IR blaster.
(4) 12 VCC: Alimentation
⑤ Sortie HDBT: Sortie de signal HDBase ^TM

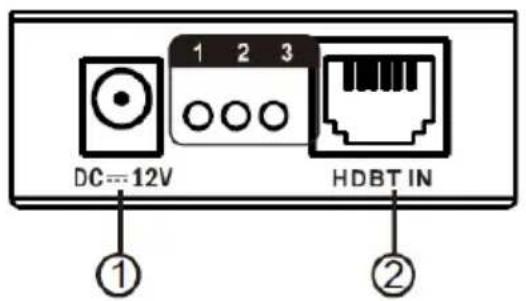

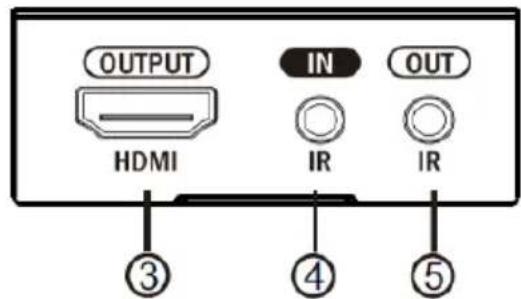

Récepteur HDBaseT™ vers HDMI

(1) 12 VCC: Alimentation
② Entrée HDBT: Entrée de signal HDBase™
③ Sortie HDMI: Sortie de signal HDMI pour la connexion avec un apparéil d'affichage HDMI.
④ Entrée IR: Entrée de signal IR pour raccorder un cable de rallonge de récepteur IR.
⑤ Sortie IR: Sortie de signal IR pour la connexion du cable derallonge IR blaster.

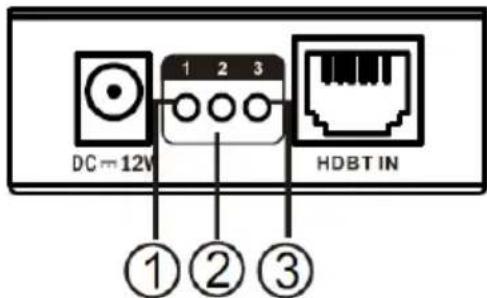

Témoin d'etat de fonctionnement

① Allumé pendant le fonctionnement.
② S'allume lorsque le récepteur et l'émetteur sont bien connectés.
③ S’ allume lorsque la sortie HDMI du récepteur se connecte au périphérique d’affichage HDMI et doté d'une sortie de signal HDMI.

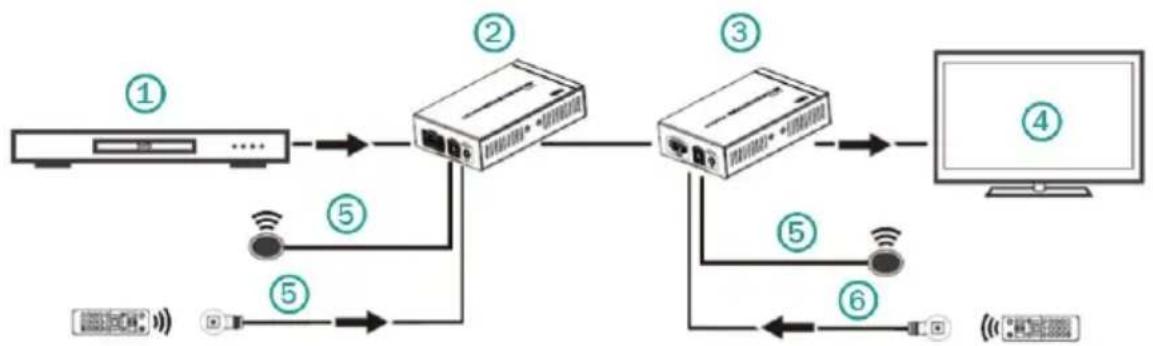

6. Connexions

1	Origine	4	TV
2	Émetteur	5	Sortie IR
3	Récepteur	6	Entrée IR

• Prise en charge de la transmission IR pass-back bidirectionnelle. Vous pouvez contrôleur un lecteur DVD via l'émetteur et contrôleur un téléviseur via le récepteur.

• Si le contrôle se fait via le récepteur, connectez le cable de rallonge IR blaster à la sortie IR de l'émetteur et connectez le cable de rallonge du récepteur IR à l'entrée IR du récepteur. Si le contrôle se fait via l'émetteur, connectez le cable de rallonge du récepteur IR à l'entrée IR de l'émetteur et connectez le cable de rallonge IR blaster à la sortie IR du récepteur.

7. Conditions d'installation requis

1. Dispositif source HDMI
2. Affichage HDMI
3. Câbles de réseau: Les cables de réseau UTP/STP Cat5e/Cat6/Cat6A/Cat7 sont conformes à la norme de

8. Dépannage

Problème Cause	Résolution
Pas d'alimentation électrique / tous les voyants sont éteints	Il est possible que le bloc d'alimentation ne soit pas correctement branché ou qu'un bloc d'alimentation incorrect soit utilisé.	Veuillez vérifier que le bloc d'alimentation est correctement branché et que la tension de sortie correspond aux valeurs recommandées.
Pas de son ou problèmes de son	La connexion HDMI n'est peut-être pas stable ; le format audio n'est pas pris en charge par l'écran ; le périphérique de lecture source est régle sur un autre port pour la sortie audio.	Vérifiez que les cables HDMI sont correctement connectés ; vérifie que le format audio est pris en charge par l'écran ; vérifie si le réglage de la sortie audio du lecteur est la sortie audio HDMI ou non.
Pas d'image ou scintillagement de l'image	Il est possible que la qualité du cable HDMI et du cable UTP ne soit pas suffisante ou que la connexion ne soit pas stable.	Veuillez vérifier si la connexion HDMI et UTP est correcte ou changer de cable HDMI (1.4) ou de cable UTP (Cat. 5e/6 ou supérieur recommendé) pour

résoudre le problème.

Il s'agit d'un produit de Classe A. Cet apparéil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures déquates.

Par la presente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Lüdenscheid

Allemagne
